공유압기능사 필기 기출문제복원 (2003-10-05)

공유압기능사 2003-10-05 필기 기출문제 해설

이 페이지는 공유압기능사 2003-10-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2003-10-05 기출문제)

목록

1과목: 임의구분

1. 유압동력을 직선왕복 운동으로 변환하는 기구는?

  1. 유압모터
  2. 요동모터
  3. 유압실린더
  4. 유압펌프
(정답률: 89%)
  • 유체에너지(압력)를 기계적 에너지로 변환하는 액추에이터 중, 유압실린더는 유압동력을 직선왕복 운동으로 변환하는 장치입니다.

    오답 노트
    유압모터: 회전운동 변환
    요동모터: 일정 각도 범위 내의 운동 변환
    유압펌프: 기계적 에너지를 유체에너지로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 입구측 압력을 그와 거의 비례한 높은 출력측 압력으로 변환하는 기기는?

  1. 축압기
  2. 차동기
  3. 여과기
  4. 증압기
(정답률: 78%)
  • 입구측의 낮은 압력을 이용하여 그에 비례하는 더 높은 출력측 압력으로 변환하여 공급하는 장치는 증압기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 도면에 나타낸 유압회로에서, 실린더의 속도를 조절하는 방법으로 적당한 것은?

  1. 전동기의 회전수 조절
  2. 가변형 펌프의 사용
  3. 유량제어 밸브의 사용
  4. 차동 피스톤 펌프의 사용
(정답률: 88%)
  • 회로도 를 보면 실린더로 들어가는 라인에 유량제어 밸브가 설치되어 있습니다. 실린더의 속도는 단위 시간당 공급되는 유량에 의해 결정되므로, 유량제어 밸브를 통해 유량을 조절하는 것이 가장 적절한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 유압기호의 명칭 중 옳은 것은?

  1. 온도계
  2. 압력계
  3. 유량계
  4. 유압원
(정답률: 66%)
  • 제시된 기호 는 유압 시스템에서 에너지를 공급하는 펌프나 탱크 등을 포함한 유압원을 나타내는 표준 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 공기압 실린더의 구성요소가 아닌 것은?

  1. 피스톤(Piston)
  2. 커버(Cover)
  3. 베어링(Bearing)
  4. 타이 로드(Tie rod)
(정답률: 66%)
  • 공기압 실린더의 주요 구성요소는 피스톤, 헤드(로드)커버, 로드, 포트, 튜브, 와이퍼 링 등으로 이루어져 있습니다.

    오답 노트
    베어링(Bearing): 실린더 자체의 기본 구성요소가 아닌 외부 지지나 회전축에 사용되는 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 그림은 무슨 기호인가?

  1. 요동형 공기압 액튜에이터
  2. 요동형 유압 액튜에이터
  3. 유압 모터
  4. 공기압 모터
(정답률: 78%)
  • 제시된 기호 는 유압 시스템에서 회전 운동을 직선 운동으로 변환하거나 그 반대의 역할을 하며, 특정 각도 범위 내에서 왕복 운동을 하는 요동형 유압 액튜에이터의 표준 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공압용 솔레노이드 밸브의 전환 빈도로 알맞는 정도를 나타낸 것은?

  1. 매초 1회 이하
  2. 매초 10회 정도
  3. 매초 20회 정도
  4. 분당 1회 이하
(정답률: 62%)
  • 공압용 솔레노이드 밸브는 전기적 신호로 작동하는 밸브로, 기계적 마모와 응답 속도를 고려할 때 일반적인 전환 빈도는 매초 1회 이하가 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림에서 유압기호는 무엇인가?

  1. 축압기
  2. 증압기
  3. 소음기
  4. 가열기
(정답률: 73%)
  • 제시된 이미지 는 공압 회로에서 배기 시 발생하는 소음을 줄이기 위해 설치하는 소음기의 표준 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 어큐물레이터 회로의 목적에 해당되지 않는 것은?

  1. 저속 작동회로
  2. 압력 유지회로
  3. 압력 완충회로
  4. 보조 동력원회로
(정답률: 55%)
  • 어큐물레이터는 유압 에너지를 축적하여 압력을 유지하거나, 맥동 및 충격 압력을 완충하고, 비상시 보조 동력원으로 사용하는 장치입니다. 저속 작동회로를 구성하는 것과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 윤활기의 작동 원리는?

  1. 파스칼의 원리
  2. 벤추리 원리
  3. 아르키메데스의 원리
  4. 보일· 샤를의 원리
(정답률: 57%)
  • 윤활기는 유속이 빨라지면 압력이 낮아지는 벤추리 원리를 이용하여, 압력 차에 의해 윤활유를 흡입하고 공기 흐름에 섞어 분무 급유합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 동력 전달 방식 중 공압식이 전기식 보다 유리한 점은?

  1. 동작속도
  2. 에너지 효율
  3. 소음
  4. 에너지 축척
(정답률: 62%)
  • 공압식은 공기를 압축하여 탱크에 저장할 수 있으므로, 전기식에 비해 에너지를 축적하여 사용하는 점이 매우 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 입력쪽 압력을 그에 비례한 높은 출구압력으로 변환하는 기기는?

  1. 사출 급유기
  2. 증압기
  3. 공유압 변환기
  4. 소음기
(정답률: 75%)
  • 낮은 입력 압력을 받아 이를 비례적으로 더 높은 출력 압력으로 변환하여 내보내는 기기는 증압기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 유압유의 점성이 지나치게 큰 경우 나타나는 현상이 아닌 것은?

  1. 유동의 저항이 지나치게 많아진다
  2. 마찰에 의한 열이 발생한다
  3. 부품사이의 누출 손실이 커진다
  4. 마찰 손실에 의한 펌프의 동력이 많이 소비된다
(정답률: 62%)
  • 유압유의 점성이 크면 유동 저항과 마찰열이 증가하여 동력 소비가 많아지지만, 누출은 오히려 줄어듭니다.

    오답 노트
    부품 사이의 누출 손실이 커진다: 점성이 너무 작을 때 발생하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공유압 변환기의 사용상 주의점이 아닌 것은?

  1. 액추에이터 및 배관 내의 공기를 충분히 뺀다
  2. 공유압 변환기는 수평 방향으로 설치한다
  3. 열원의 가까이에서 사용하지 않는다
  4. 공유압 변환기는 반드시 액추에이터보다 높은 위치에 설치한다
(정답률: 79%)
  • 공유압 변환기는 공기압을 유압으로 바꾸어 전달하는 장치로, 원활한 작동과 공기 배출을 위해 수직 방향으로 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음중 같은 크기의 실린더 직경으로 보다 큰 힘을 낼 수 있는 실린더는?

  1. 다위치제어 실린더
  2. 케이블 실린더
  3. 로드레스 실린더
  4. 탠덤 실린더
(정답률: 78%)
  • 탠덤 실린더는 두 개의 복동 실린더를 직렬로 연결하여 하나의 실린더 형태로 조립한 구조이므로, 동일한 직경의 일반 실린더보다 두 배의 힘을 낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 유압 실린더를 사용하여 일을 할 때 실린더에 작용하는 부하의 변동은 실린더의 속도가 일정하지 않은 원인이 된다. 이와 같이 부하의 변동에도 항상 일정한 속도를 얻고자 할 때 사용하는 밸브는 다음 중 어느 것인가?

  1. 카운터밸런스 밸브
  2. 브레이크 밸브
  3. 압력보상형 유량제어 밸브
  4. 유체퓨즈
(정답률: 66%)
  • 부하의 변동(압력 변화)과 관계없이 항상 일정한 유량을 공급하여 실린더의 속도를 일정하게 유지하는 장치는 압력보상형 유량제어 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음은 어큐뮬레이터를 설치할 때 주의사항을 열거한 것이다. 틀린 것은?

  1. 어큐뮬레이터와 펌프사이에는 역류방지밸브를 설치한다.
  2. 어큐뮬레이터의 기름을 모두 배출시킬 수 있는 셧-오프 밸브를 설치한다.
  3. 펌프 맥동방지용은 펌프 토출측에 설치한다.
  4. 어큐뮬레이터는 수평으로 설치한다.
(정답률: 73%)
  • 어큐뮬레이터는 내부 기포의 분리와 효율적인 작동을 위해 수평이 아닌 수직으로 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유압실린더의 중간 정지회로에 파일럿 작동형 체크 밸브를 사용하는 이유로 적당한 것은?

  1. 실린더 내부의 누설방지
  2. 실린더 내 압력 평형의 유지
  3. 밸브 내부 누설방지
  4. 무부하 상태의 유지
(정답률: 47%)
  • 파일럿 작동형 체크 밸브는 파일럿 신호에 의해 역류가 허용되는 특성이 있으며, 이를 통해 실린더 내 압력 평형을 유지하여 정밀한 중간 정지를 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 일반적으로 사용되는 압력계는 대부분 어떤 것을 택하는가?

  1. 게이지 압력
  2. 절대압력
  3. 평균압력
  4. 최고압력
(정답률: 65%)
  • 일반적인 압력계는 대기압을 $0$으로 기준으로 하여 측정하는 게이지 압력을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 공압 기호의 설명으로 옳은 것은?

  1. 공기압 펌프 일반기호
  2. 양방향 유동 공기압 모터
  3. 1 방향 유동 정용량형 모터
  4. 2 방향 유동 가변 용량형 모터
(정답률: 72%)
  • 제시된 기호 는 원형 기호 내부에 양방향 화살표가 있고, 출력축에 회전 방향이 양쪽으로 표시되어 있어 양방향 유동 공기압 모터를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 공압모터의 특징으로 맞는 것은?

  1. 압축공기 이외의 가스는 사용할 수 없다.
  2. 속도제어와 정역회전의 변환이 복잡하다.
  3. 시동정지가 원활하며, [출력/중량]비가 작다.
  4. 공기의 압축성으로 회전속도는 부하의 영향을 받는다
(정답률: 48%)
  • 공압 모터는 작동 유체인 공기가 압축성 기체이기 때문에, 부하의 크기에 따라 공기의 압축 정도가 달라져 회전 속도가 영향을 받게 됩니다.

    오답 노트
    압축공기 외 가스 사용: 가능함
    속도제어 및 정역회전: 비교적 간단함
    출력/중량비: 큼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음과 같은 방향제어밸브의 명칭은?

  1. 2 포트 2 위치 밸브
  2. 3 포트 2 위치 밸브
  3. 4 포트 2 위치 밸브
  4. 5 포트 2 위치 밸브
(정답률: 83%)
  • 제시된 기호 에서 포트의 수는 P, R, A로 총 3개이며, 밸브의 상태를 나타내는 사각형 칸이 2개이므로 3 포트 2 위치 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 시스템내의 압력이 최대 허용 압력을 초과하는 것을 방지해주는 것으로 주로 안전 밸브로 사용되는 것은?

  1. 압력 스위치
  2. 언로딩 밸브
  3. 시퀀스 밸브
  4. 릴리프 밸브
(정답률: 78%)
  • 시스템 내의 압력이 설정된 최대 허용 압력을 초과할 때, 공기를 외부로 배출하여 회로와 기기를 보호하는 안전 밸브의 역할을 하는 것은 릴리프 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림의 기호가 나타내는 것은?

  1. 감압 밸브(reducing valve)
  2. 시퀀스 밸브(sequence valve)
  3. 릴리프 밸브(relief valve)
  4. 무부하 밸브(unloading valve)
(정답률: 68%)
  • 제시된 이미지 는 회로의 하류 측 압력을 감지하여 설정 압력 이상으로 올라가지 않도록 제어하는 감압 밸브(reducing valve)의 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림의 설명으로 맞는 것은?

  1. 전진 속도를 조절한다
  2. 후진 속도를 조절한다
  3. 급속 귀환 운동을 한다
  4. 전진과 후진 출력을 높인다
(정답률: 69%)
  • 제시된 이미지 에서는 실린더의 전진측 라인에 일방향 유량제어밸브(미터-인 회로)가 설치되어 있어, 실린더로 들어가는 공기량을 조절하여 전진 속도를 조절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 유압유의 주요기능이 아닌 것은?

  1. 동력을 전달한다
  2. 응축수를 배출한다.
  3. 마찰열을 흡수한다.
  4. 움직이는 기계요소를 윤활한다
(정답률: 56%)
  • 유압유는 에너지를 전달하는 매체로서 동력 전달, 마찰열 흡수(냉각), 기계 요소의 윤활 작용을 수행합니다.

    오답 노트
    응축수 배출: 공압 시스템의 에어드라이어나 필터에서 수행하는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 공압발생 장치의 구성상 필요 없는 장치는?

  1. 방향제어 밸브
  2. 에어쿨러
  3. 공기압축기
  4. 에어드라이어
(정답률: 63%)
  • 공압발생 장치는 공기를 압축하고 정화하여 공급하는 시스템으로, 공기압축기, 에어쿨러, 에어드라이어 등이 포함됩니다. 방향제어 밸브는 발생된 공기의 흐름 방향을 바꾸는 제어 장치이므로 발생 장치 구성 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 밸브의 양쪽 입구로 고압과 저압이 각각 유입될 때 고압쪽이 출력되고 저압쪽이 폐쇄되는 밸브는?

  1. OR밸브
  2. 체크밸브
  3. AND밸브
  4. 급속배기밸브
(정답률: 56%)
  • 두 개 이상의 입력구 중 어느 한 곳이라도 압력이 들어오면 출력이 발생하는 밸브로, 고압 쪽이 출력되고 저압 쪽이 폐쇄되는 특성을 가진 것은 OR밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 유압모터를 선택하기 위한 고려사항이 아닌 것은?

  1. 체적 및 효율이 우수할 것
  2. 모터의 외형 공간이 충분히 클 것
  3. 주어진 부하에 대한 내구성이 클 것
  4. 모터로 필요한 동력을 얻을 수 있을 것
(정답률: 76%)
  • 유압모터 선정 시에는 효율, 내구성, 필요한 동력 확보 등 성능적 측면을 우선 고려해야 합니다. 외형 공간은 설치 가능한 범위 내에서 최대한 콤팩트하게 설계하는 것이 일반적이므로, 공간이 충분히 커야 한다는 조건은 고려사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 그림은 유압제어방식을 나타낸 것이다. 어떤 제어방식인가?

  1. 미터인회로
  2. 미터아웃회로
  3. 블리드오프회로
  4. 리사이클링회로
(정답률: 59%)
  • 제시된 회로 에서는 유량 제어 밸브가 펌프와 제어 밸브 사이에 위치하여, 필요한 유량만 공급하고 나머지는 탱크로 바로 되돌리는 블리드오프회로의 특징을 보여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 주울의 법칙을 설명한 것 중 맞는 것은?(단, 여기서 H는 열량)

  1. H = I2Rt[J]
  2. H = 0.24IRt[㎈]
  3. 1[KWh] = 860[㎈]
  4. 1[J]=1/9.186[㎈]
(정답률: 55%)
  • 주울의 법칙은 전류의 제곱, 저항, 시간에 비례하여 열량이 발생한다는 법칙이며, 단위가 줄(J)일 때의 공식이 정확합니다.

    오답 노트
    H = 0.24IRt: 단위가 cal일 때 사용하는 식입니다.
    1kWh = 860kcal: 열량 환산 값입니다.
    1J = 1/9.186cal: 환산 계수가 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전원이 V결선된 경우 부하에 전달되는 전력은 △결선인 경우의 몇 [%]인가?

  1. 57.7
  2. 86.6
  3. 100
  4. 147
(정답률: 56%)
  • V결선 시 부하에 전달되는 전력은 $\Delta$결선 시의 $\frac{\sqrt{3}}{3}$배가 됩니다.
    ① [기본 공식] $P_{V} = \frac{\sqrt{3}}{3} P_{\Delta}$
    ② [숫자 대입] $P_{V} = 0.577 \times P_{\Delta}$
    ③ [최종 결과] $P_{V} = 57.7\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 회로의 명칭은?

  1. OR회로
  2. AND회로
  3. NOT회로
  4. NOR회로
(정답률: 53%)
  • 제시된 회로 는 두 개의 입력 버튼($PB_1$, $PB_2$) 중 어느 하나만 작동해도 출력($PL$)이 동작하는 병렬 구조의 OR회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 회로 시험기 사용에서 저항 측정시 전환 스위치를 R抉 100에 놓았을 때 계기의 바늘이 50[Ω]을 가리켰다면 측정된 저항값은?

  1. 50[Ω]
  2. 100[Ω]
  3. 500[Ω]
  4. 5000[Ω]
(정답률: 66%)
  • 회로 시험기의 저항 측정값은 표시된 저항값에 전환 스위치의 배율을 곱하여 계산합니다.
    ① $R = R_{ind} \times M$
    ② $R = 50 \times 100$
    ③ $R = 5000 \Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음의 직류 전동기 중에서 무부하 운전이나 벨트 운전을 절대로 해서는 안 되는 전동기는?

  1. 타여자 전동기
  2. 복권 전동기
  3. 직권 전동기
  4. 분권 전동기
(정답률: 70%)
  • 직권 전동기는 부하가 없으면(무부하) 자속이 매우 작아져 회전 속도가 위험할 정도로 상승하는 무부하 속도 상승 현상이 발생하므로 절대 무부하 운전을 해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 변압기의 온도 상승을 억제하기 위해서 갖추어야 할 변압기유의 조건으로 틀린 것은?

  1. 절연내력이 작을 것
  2. 인화점이 높을 것
  3. 응고점이 낮을 것
  4. 화학적으로 안정될 것
(정답률: 67%)
  • 변압기유는 절연 성능이 우수해야 하므로 절연내력이 커야 합니다.

    오답 노트
    인화점 높음: 화재 예방을 위해 필요
    응고점 낮음: 저온 시 유동성 확보를 위해 필요
    화학적 안정: 산화 및 변질 방지를 위해 필요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림은 어떤 회로인가?

  1. 정지 우선 회로
  2. 기동 우선 회로
  3. 신호 검출 회로
  4. 인터로크 회로
(정답률: 58%)
  • 제시된 회로 는 정지 버튼(PB-OFF)이 기동 버튼(PB-ON) 및 자기유지 회로보다 앞단(직렬)에 위치하여, 정지 버튼을 누르는 즉시 회로가 차단되는 정지 우선 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 직류 전류 측정에 가장 적당한 계기는?

  1. 전류력계형 계기
  2. 가동 철편형 계기
  3. 가동 코일형 계기
  4. 유도형 계기
(정답률: 40%)
  • 가동 코일형 계기는 코일이 자기장 내에서 전류에 의해 받는 힘을 이용하므로, 직류 전류 측정에 가장 적합한 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 자기회로의 옴의 법칙에 대한 설명 중 맞는 것은?

  1. 자기회로의 기자력은 자속에 반비례한다.
  2. 자기회로를 통하는 자속은 자기저항에 비례하고, 기자력에 반비례한다.
  3. 자기회로의 기자력은 자기저항에 반비례한다.
  4. 자기회로를 통하는 자속은 기자력에 비례하고, 자기저항에 반비례한다.
(정답률: 53%)
  • 자기회로의 옴의 법칙은 전기회로의 $V = IR$과 유사하게 기자력, 자속, 자기저항의 관계로 정의됩니다.
    $\Phi = \frac{F}{R_m}$ 자속 = 기자력 / 자기저항
    따라서 자속은 기자력에 비례하고 자기저항에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 변압기 및 전기기기의 철심으로 얇은 철판을 겹쳐서 사용하는 이유는?

  1. 가공하기 쉽기 때문이다.
  2. 가격이 싸기 때문이다.
  3. 맴돌이 전류손에 의한 줄열 때문이다.
  4. 철의 비중이 크기 때문이다,
(정답률: 76%)
  • 철심을 얇은 판으로 겹쳐 사용하는 성층 철심 구조는 맴돌이 전류(와전류)의 통로를 제한하여, 전류손에 의한 줄열 발생을 억제하고 효율을 높이기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 검출스위치가 아닌 것은?

  1. 리밋 스위치
  2. 광전 스위치
  3. 버튼 스위치
  4. 근접 스위치
(정답률: 61%)
  • 검출스위치는 물체의 유무나 위치를 자동으로 감지하는 센서 역할을 합니다. 리밋 스위치, 광전 스위치, 근접 스위치는 모두 검출 기능을 수행하지만, 버튼 스위치는 사용자가 직접 누르는 조작 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 저항만의 회로에서 전압에 대한 전류의 위상은?

  1. 90° 앞선다.
  2. 60° 뒤진다.
  3. 30° 앞선다.
  4. 동상이다.
(정답률: 59%)
  • 저항(R)만으로 구성된 회로에서는 전압과 전류의 위상차가 발생하지 않으므로, 두 값은 항상 같은 위상을 갖는 동상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 지름 20[㎝], 권수 100회의 원형 코일에 1[A]의 전류를 흘릴 때 코일 중심 자장의 세기[AT/m]는?

  1. 200
  2. 300
  3. 400
  4. 500
(정답률: 31%)
  • 원형 코일 중심에서의 자장의 세기는 전류의 세기와 권수, 그리고 코일의 반지름에 의해 결정됩니다.
    ① [기본 공식] $H = \frac{NI}{2r}$
    ② [숫자 대입] $H = \frac{100 \times 1}{2 \times 0.1}$
    ③ [최종 결과] $H = 500$
    단, 지름이 $20\text{cm}$이므로 반지름 $r$은 $0.1\text{m}$를 대입합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 반도체 PN접합이 하는 작용은?

  1. 정류 작용
  2. 증폭 작용
  3. 발진 작용
  4. 변조 작용
(정답률: 68%)
  • PN접합 다이오드는 한쪽 방향으로만 전류를 흐르게 하고 반대 방향으로는 흐르지 못하게 하는 성질이 있어, 교류를 직류로 바꾸는 정류 작용을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 그림과 같은 회로에서 IT=10[A]일 때 4[Ω ]에 흐르는 전류[A]는?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 40%)
  • 병렬 회로의 전체 저항을 구해 전체 전압을 찾고, 이를 통해 특정 저항에 흐르는 전류를 구하는 문제입니다.
    ① [기본 공식]
    $$R_{T} = \frac{1}{\frac{1}{R_{1}} + \frac{1}{R_{2}} + \frac{1}{R_{3}}}$$
    $$V = I_{T} \times R_{T}$$
    $$I = \frac{V}{R}$$
    ② [숫자 대입]
    $$R_{T} = \frac{1}{\frac{1}{2} + \frac{1}{4} + \frac{1}{12}} = 1.2\Omega$$
    $$V = 10 \times 1.2 = 12\text{V}$$
    $$I = \frac{12}{4}$$
    ③ [최종 결과]
    $$I = 3\text{A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 평면, 측면, 정면을 하나의 투상면 위에 동시에 볼 수 있도록 같은 기울기로 그려진 도법은?

  1. 등각 투상법
  2. 국부 투상법
  3. 정 투상법
  4. 경사 투상법
(정답률: 53%)
  • 평면, 측면, 정면의 세 방향을 동일한 각도로 기울여 하나의 투상면에 동시에 나타내는 방법은 등각 투상법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 기계구조물의 용접부 등에 비파괴검사 시험기호에서 RT로 표시된 기호가 뜻하는 것은?

  1. 방사선 투과 시험
  2. 자분 탐상 시험
  3. 초음파 탐상 시험
  4. 침투 탐상 시험
(정답률: 64%)
  • RT는 Radiographic Testing의 약자로, 방사선을 투과시켜 내부 결함을 확인하는 방사선 투과 시험을 의미합니다.

    오답 노트
    자분 탐상 시험: MT
    초음파 탐상 시험: UT
    침투 탐상 시험: PT
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

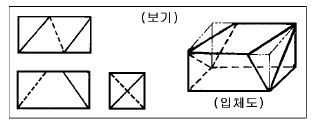

48. 보기에서와 같이 입체도를 제3각법으로 그린 투상도에 관한 설명으로 올바른 것은?

  1. 평면도 만 틀림
  2. 정면도 만 틀림
  3. 우측면도 만 틀림
  4. 모두 올바름
(정답률: 75%)
  • 제3각법 투상도 분석 결과, 평면도에서 보이지 않아야 할 부분이 실선으로 표현되었거나 필요한 파선(숨은선)이 누락되었습니다. 따라서 평면도 만 틀림 이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 지그재그 선을 사용하는 경우는?

  1. 도면내 그 부분의 단면을 90° 회전하여 나타내는 선.
  2. 제품의 일부를 파단한 곳을 표시하는 선.
  3. 인접을 참고로 표시하는 선.
  4. 반복을 표시하는 선.
(정답률: 66%)
  • 지그재그 선(파단선)은 제품의 길이가 너무 길어 도면의 공간이 부족할 때, 중간 부분을 생략하여 제품의 일부를 파단한 곳을 표시하는 데 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보기와 같은 정면도와 평면도의 우측면도로 가장 적합한 투상은?

(정답률: 70%)
  • 제3각법 투상 원리에 따라 정면도와 평면도의 형상을 분석하면, 우측면에서는 정면도의 V자 홈과 평면도의 대각선 형상이 투영되어 나타나야 합니다. 이를 만족하는 투상도는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 치수기입 중 정정치수 기입방법으로 가장 적합한 것은?

(정답률: 67%)
  • 정정치수란 가공 후의 치수를 수정하여 기입하는 것으로, 기존 치수선 위에 가로선을 긋고 그 위에 수정된 치수를 기입합니다. 따라서 가 가장 적합한 표기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 배관도에서 파이프 내에 흐르는 유체가 수증기일 때의 기호는?

  1. A
  2. G
  3. O
  4. S
(정답률: 65%)
  • 배관도에서 유체의 종류를 나타내는 기호 중 S는 스팀(Steam), 즉 수증기를 의미합니다.

    오답 노트
    A: 에어(Air)
    G: 가스(Gas)
    O: 오일(Oil)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기계설계시 연강재를 사용할 때 안전율을 가장 크게 선정 해야 할 하중은?

  1. 정하중
  2. 반복하중
  3. 교번하중
  4. 충격하중
(정답률: 65%)
  • 충격하중은 짧은 시간에 급격한 하중 변화가 발생하여 재료에 가장 큰 손상을 주므로, 설계 시 가장 높은 안전율을 적용하여 파손을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 막대의 양끝에 나사를 깎은 머리없는 볼트로서 볼트를 끼우기 어려운 곳에 미리 볼트를 심어 놓고 너트를 조일수 있도록 한 볼트는?

  1. 기초 볼트
  2. 스테이 볼트
  3. 스터드 볼트
  4. 충격 볼트
(정답률: 61%)
  • 스터드 볼트는 막대 양끝에 나사를 깎은 머리 없는 볼트로, 볼트를 끼우기 어려운 곳에 미리 심어 놓고 너트를 조여 고정하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 축을 작용하는 힘에 의해 분류했을때, 전동축에 관한 설명으로 가장 옳은 것은?

  1. 주로 휨 하중을 받는다.
  2. 주로 인장과 휨 하중을 받는다.
  3. 주로 압축 하중을 받는다.
  4. 주로 휨과 비틀림하중을 받는다.
(정답률: 50%)
  • 전동축은 동력을 전달하는 과정에서 회전시키려는 비틀림 하중과, 축의 자중 및 부품의 무게로 인해 발생하는 휨 하중을 동시에 받게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 모듈이 5 이고, 잇수가 24개와 56개인 두개의 평기어가물고 있다. 이 두기어의 중심거리는?

  1. 200 ㎜
  2. 220 ㎜
  3. 250 ㎜
  4. 300 ㎜
(정답률: 52%)
  • 두 평기어의 중심거리는 각 기어 피치원 반지름의 합으로 계산합니다.
    ① [기본 공식] $C = \frac{m(z_1 + z_2)}{2}$ 중심거리 = 모듈 $\times$ (잇수 합) $\div$ 2
    ② [숫자 대입] $C = \frac{5(24 + 56)}{2}$
    ③ [최종 결과] $C = 200$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 나사홈의 높이가 나사산의 높이와 같게한 원통의 지름은?

  1. 호칭 지름
  2. 수나사 바깥지름
  3. 피치 지름
  4. 리드
(정답률: 47%)
  • 피치 지름은 나사산의 높이와 나사홈의 높이가 같아지는 가상의 원통 지름을 말하며, 나사의 크기를 결정하는 중요한 기준 치수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 두 축의 이음을 임의로 단속할 수 있는 축 이음은?

  1. 클러치
  2. 특수 커플링
  3. 플랜지 커플링
  4. 플렉시블 커플링
(정답률: 54%)
  • 클러치는 동력 전달 경로 상에서 필요에 따라 두 축의 연결을 임의로 연결하거나 끊을 수(단속) 있도록 설계된 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 빠른 반복하중을 받는 스프링의 압축, 인장 반복속도가 고유진동수에 가까워지면 심한 진동을 일으키는데 이런 공진현상을 무엇이라고 하는가?

  1. 피로
  2. 서징
  3. 응력 집중
  4. 감쇠
(정답률: 62%)
  • 반복하중의 주기가 시스템의 고유진동수와 일치하여 진폭이 급격히 증가하는 공진현상이 발생하며, 특히 스프링이나 펌프 등에서 발생하는 이러한 진동 현상을 서징이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 응력에 대한 설명 중 가장 올바른 것은?

  1. 단위 면적에 대한 변형의 크기로 나타낸다.
  2. 외력에 대하여 물체 내부에서 대응하는 저항력을 말한다.
  3. 전단응력은 경사응력과 같은 의미이다.
  4. 물체에 하중을 작용시켰을 때 하중방향에 발생한 응력을 전단응력이라 한다.
(정답률: 49%)
  • 응력이란 외부에서 힘(외력)이 가해졌을 때, 이에 저항하여 물체 내부에서 발생하는 단위 면적당 저항력을 의미합니다.

    오답 노트
    단위 면적에 대한 변형의 크기: 변형률에 대한 설명입니다.
    전단응력은 경사응력과 같은 의미: 전단응력은 면에 평행하게 작용하는 응력이며, 경사응력과는 다릅니다.
    하중방향에 발생한 응력: 이는 수직응력(압축/인장)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
