공유압기능사 필기 기출문제복원 (2005-10-02)

공유압기능사 2005-10-02 필기 기출문제 해설

이 페이지는 공유압기능사 2005-10-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2005-10-02 기출문제)

목록

1과목: 임의구분

1. 유압에 비하여 압축공기의 장점이 아닌 것은?

  1. 안전성
  2. 압축성
  3. 저장성
  4. 신속성(동작속도)
(정답률: 54%)
  • 공기는 압축성 기체이므로 유압에 비해 압축성이 크지만, 이로 인해 정밀한 위치 제어가 어렵고 응답성이 떨어지는 단점이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 유압장치에서 릴리프밸브의 역할은?

  1. 유체에 압력을 증가시키는 압력제어밸브이다.
  2. 유체의 유로의 방향을 변환시키는 방향전환밸브이다.
  3. 유체의 압력을 일정하게 유지시키는 압력제어밸브이다.
  4. 유압장치에서 유체의 압력을 감소시키는 감압밸브이다.
(정답률: 81%)
  • 릴리프 밸브는 회로 내의 최고 압력을 제한하여 시스템을 보호하고, 설정된 압력 이상이 되면 유체를 탱크로 되돌려 유체의 압력을 일정하게 유지시키는 대표적인 압력제어밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 베인펌프에서 유압을 발생시키는 주요부분이 아닌 것은?

  1. 캠링
  2. 베인
  3. 로우터
  4. 인어링
(정답률: 68%)
  • 베인펌프는 캠링, 베인, 로우터의 상호 작용을 통해 오일을 흡입하고 압송하여 유압을 발생시킵니다. 인어링은 유압 발생을 위한 주요 핵심 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음은 공압실린더의 응용회로이다. 푸시버튼 스위치를 눌렀다 놓으면 실린더는 어떻게 작동되는가?

  1. 스위치 PB1를 누르면 실린더가 작동되지 않는다.
  2. 스위치 PB1를 누르면 실린더가 전진하고 놓으면 후진한다.
  3. 스위치 PB2를 눌렀다 놓으면 실린더가 전진상태를 유지한다.
  4. 스위치 PB2를 눌렀다 놓으면 실린더가 후진상태를 유지한다.
(정답률: 39%)
  • 회로 분석 결과, PB1을 누르면 실린더가 전진하지만 PB2를 누르는 경우에는 회로 구성상 작동이 일어나지 않습니다. 따라서 스위치 PB2를 눌렀다 놓아도 실린더는 작동하지 않고 기존의 후진상태를 그대로 유지하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 회전속도가 높고 전체 효율이 가장 좋은 펌프는 어느 것인가?

  1. 축방향 피스톤식
  2. 베인펌프식
  3. 내접기어식
  4. 외접기어식
(정답률: 60%)
  • 펌프의 구조적 특성에 따른 효율과 회전속도를 묻는 문제입니다. 축방향 피스톤식 펌프는 정밀한 가공을 통해 내부 누설이 매우 적고 고압 생성에 유리하여, 제시된 보기 중 회전속도가 높고 전체 효율이 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 밸브의 변환 및 피스톤의 완성력에 의해 과도적으로 상승한 압력의 최대값을 무엇이라고 하는가?

  1. 크래킹 압력
  2. 서지 압력
  3. 리시이트 압력
  4. 배압
(정답률: 85%)
  • 서지 압력(Surge Pressure)은 밸브의 급격한 개폐나 피스톤의 관성력 등으로 인해 유체의 흐름이 급변하면서 일시적으로 발생하는 과도한 최대 압력을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 유압회로에서 주요밸브가 아닌 것은?

  1. 압력제어밸브
  2. 회로제어밸브
  3. 유량제어밸브
  4. 방향제어밸브
(정답률: 77%)
  • 유압회로의 주요 밸브는 압력제어밸브, 유량제어밸브, 방향제어밸브의 세 가지로 분류됩니다. 회로제어밸브는 표준적인 주요 밸브 분류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 공압용 방향전환 밸브의 구멍(port)에서 ‘EXH'가 나타내는 것은?

  1. 밸브로 진입
  2. 실린더로 진입
  3. 대기로 방출
  4. 탱크로 귀환
(정답률: 71%)
  • 공압 회로에서 EXH는 Exhaust의 약자로, 사용된 압축 공기를 외부 대기로 방출하는 배기 포트를 의미합니다.

    오답 노트
    탱크로 귀환: 유압 회로의 탱크 포트(T)에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 체적효율이 가장 좋은 펌프는?

  1. 기어펌프
  2. 베인펌프
  3. 피스톤펌프
  4. 로우터리 펌프
(정답률: 61%)
  • 피스톤 펌프는 정밀한 가공을 통해 실린더와 피스톤 사이의 누설을 최소화할 수 있어, 기어 펌프나 베인 펌프보다 체적 효율이 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 유압작동유의 성질 중에서 가장 중요한 것은 무엇인가?

  1. 점도
  2. 효율
  3. 온도
  4. 산화안정성
(정답률: 73%)
  • 유압작동유의 점도는 유체의 흐름 저항과 누설 방지, 윤활 성능을 결정짓는 가장 핵심적인 물리적 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 아래와 같이 1개의 입력포트와 1개의 출력포트를 가지고 입력포트에 입력이 되지 않은 경우에만 출력포트에 출력이 나타나는 회로는?

  1. NOR회로
  2. AND회로
  3. NOT회로
  4. OR회로
(정답률: 71%)
  • 입력 신호가 없을 때(0) 출력이 나타나고(1), 입력 신호가 있을 때 출력이 사라지는 논리 반전 회로는 NOT회로입니다.

    오답 노트
    AND회로: 모든 입력이 1일 때만 출력 1
    OR회로: 입력 중 하나라도 1이면 출력 1
    NOR회로: OR의 반대로 모든 입력이 0일 때만 출력 1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 그림에서 맞는 명칭은?

  1. 감속회로
  2. 차동회로
  3. 로킹회로
  4. 정토오크 구동회로
(정답률: 71%)
  • 제시된 회로 는 실린더의 위치를 고정하거나 유지하기 위한 로킹회로의 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 아래의 공기압회로 도면기호의 명칭은?

  1. 정용량형 공기압 모터
  2. 정용량형 공기압축기
  3. 가변용량형 공기압모터
  4. 가변용량형 공기압축기
(정답률: 43%)
  • 제시된 기호 는 원형의 펌프 기호에 화살표(에너지 방향)와 대각선(가변 용량 표시)이 함께 그려져 있으므로 가변용량형 공기압축기를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 유압장치에 사용되는 관(pipe)이음 종류에 속하지 않는 것은?

  1. 나사이음(screw joint)
  2. 플랜지형이음(flange joint)
  3. 플래어형이음(flare joint)
  4. 가스켓이음(gasket joint)
(정답률: 52%)
  • 유압장치의 관 이음은 나사이음, 플랜지형이음, 플래어형이음 등이 사용됩니다. 가스켓이음은 관과 관을 잇는 이음 방식이 아니라, 접합부의 누설을 방지하기 위해 사이에 끼워 넣는 밀봉재(Gasket)를 사용하는 보조적인 수단입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 기호 중 오리피스를 나타내는 기호는 무엇인가?

(정답률: 67%)
  • 오리피스는 유량을 조절하기 위해 관로 중간에 설치하는 좁은 통로를 의미하며, 회로도에서는 기호로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 공압발생 장치의 구성상 필요 없는 장치는?

  1. 방향제어 밸브
  2. 에어쿨러
  3. 공기압축기
  4. 에어드라이어
(정답률: 67%)
  • 공압발생 장치는 공기를 압축하고 정화하여 공급하는 단계로, 공기압축기, 에어쿨러, 에어드라이어 등이 포함됩니다. 방향제어 밸브는 발생된 공기의 흐름 방향을 바꾸어 액추에이터를 작동시키는 '제어부'에 해당하므로 발생 장치 구성에는 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

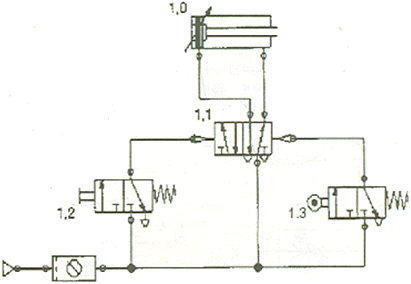

17. 다음의 공압회로도는 공압 복동실린더의 자동복귀회로이다. 1, 2 스위치가 계속 작동되어 있을 경우, 복동실린더의 작동 상태를 올바르게 설명하고 있는 것은?

  1. 전진 위치에 있는 1.3 공압 리밋 스위치가 작동되면 복동 실린더는 후진하여 정지한다.
  2. 전진 위치에 있는 1.3 공압 리밋 스위치가 작동되면 복동 실린더는 후진 한 후 동일한 작동을 반복한다.
  3. 전진 위치에 있는 1.3 공압 리밋 스위치가 작동된 후 복동 실린더는 정지한다.
  4. 전진 위치에 있는 1.3 공압 리밋 스위치가 작동된 후 일정 시간 경과 후 후진한다.
(정답률: 43%)
  • 회로도 분석 시, 1.2 스위치가 작동하여 실린더가 전진하고, 전진 끝단에서 1.3 공압 리밋 스위치가 작동되면 방향제어밸브(1.1)가 전환되어 실린더가 후진하게 됩니다. 이후 후진 완료 시 다시 전진시키는 조건이 없으므로 전진 위치에 있는 1.3 공압 리밋 스위치가 작동된 후 복동 실린더는 정지하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림의 기호가 나타내는 것은?

  1. 압력계
  2. 차압계
  3. 유압계
  4. 유량계
(정답률: 54%)
  • 제시된 기호 는 원형 내부에 유체의 흐름을 나타내는 기호가 포함된 형태로, 단위 시간당 흐르는 유체의 양을 측정하는 유량계를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 점성이 지나치게 크면 어떤 현상이 생기는가?

  1. 마찰열에 의한 열이 많이 발생한다.
  2. 부품사이에서 윤활작용을 못한다.
  3. 부품의 마모가 빠르다.
  4. 각 부품 사이에서 누설손실이 크다.
(정답률: 50%)
  • 점성이 너무 크면 유체의 흐름에 대한 저항이 증가하여 내부 마찰이 심해지며, 이로 인해 마찰열에 의한 열이 많이 발생하게 됩니다.

    오답 노트
    부품 사이 누설손실: 점성이 너무 낮을 때 발생하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음은 공유압장치에 사용되는 부품의 기호이다. 해당되는 명칭은?

  1. 유압펌프
  2. 유압모터
  3. 공압펌프
  4. 공압모터
(정답률: 66%)
  • 기호 내의 검은색 삼각형은 유압을 의미하며, 화살표가 원의 중심을 향하고 있으므로 에너지를 공급하는 유압펌프입니다.

    오답 노트
    유압모터: 화살표가 원의 바깥쪽을 향해야 함
    공압펌프/모터: 삼각형 내부가 비어 있어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. '액체에 전해지는 압력은 모든 방향에 동일하며 그 압력은 용기의 각 면에 직각으로 작용한다'는 것은?

  1. 보일의 법칙
  2. 파스칼의 원리
  3. 주울의 법칙
  4. 베르누이의 정리
(정답률: 71%)
  • 밀폐된 액체에 가해진 압력이 모든 방향으로 동일하게 전달된다는 원리는 파스칼의 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 유압펌프에서 축 토오크를 Tp kg-cm, 축동력을 L 이라할 때 회전수 n rev/sec를 구하는 식은?

(정답률: 39%)
  • 축동력 $L$은 토크 $T_p$와 각속도 $\omega = 2\pi n$의 곱으로 정의됩니다. 이를 회전수 $n$에 대해 정리하면 다음과 같습니다.
    ① [기본 공식] $L = 2\pi n T_p$
    ② [숫자 대입] $n = \frac{L}{2\pi T_p}$
    ③ [최종 결과] $n = \frac{L}{2\pi T_p}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음에 설명되는 요소의 도면기호는 어느 것인가?

(정답률: 76%)
  • 한쪽 방향으로는 유량 조절이 가능하고, 반대 방향으로는 자유롭게 흐르는 일방향 유량 조절 밸브(체크 밸브 포함 유량 조절 밸브)의 기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림의 기호가 나타내는 것은?

  1. 진공펌프
  2. 유압펌프
  3. 공기압펌프
  4. 공기압모터
(정답률: 46%)
  • 기호의 화살표 방향이 원의 바깥쪽(아래 방향)을 향하고 있으므로, 에너지를 소비하여 회전 운동을 만드는 공기압모터입니다.

    오답 노트
    공기압펌프: 화살표가 원의 중심 방향을 향해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 피스톤의 직경과 로드의 직경이 같은 것으로 출력축인 로드의 강도를 필요로 하는 경우에 자주 이용되는 것은?

  1. 단동실린더
  2. 램형실린더
  3. 다이어프램 실린더
  4. 양로드 복동 실린더
(정답률: 48%)
  • 램형실린더는 피스톤 직경과 로드 직경이 동일한 구조로 설계되어, 출력축인 로드 자체의 강도가 매우 높아야 하는 중하중 작업에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 유압유의 성질이 아닌 것은?

  1. 비열이 클 것
  2. 10%희석되어도 유압유와 적합성이 있을 것
  3. 비점이 높을 것
  4. 비중이 클 것
(정답률: 50%)
  • 유압유는 점도 지수가 높고 비점이 높아야 하며, 비열이 커서 열 방산이 잘 되어야 합니다. 하지만 비중은 너무 크면 유동성이 떨어지고 펌프에 부하를 줄 수 있으므로 적절히 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음의 진리표에 따른 논리 신호로 맞는 것은? (입력신호 : a 와 b , 출력신호 : c )

  1. OR회로
  2. AND회로
  3. NOR회로
  4. NAND회로
(정답률: 58%)
  • 제시된 진리표 를 보면 입력이 모두 0일 때만 출력이 1이고, 하나라도 1이면 출력이 0입니다. 이는 OR 회로의 출력 결과(0, 1, 1, 1)를 완전히 반전시킨 형태이므로 NOR회로가 정답입니다.

    오답 노트
    AND회로: 둘 다 1일 때만 1 출력
    NAND회로: 둘 다 1일 때만 0 출력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 증압회로를 사용하는 기계는?

  1. 프레스와 잭
  2. 프레스와 터어빈
  3. 잭과 내연기관
  4. 잭과 외연기관
(정답률: 48%)
  • 증압회로는 낮은 압력을 높은 압력으로 변환하여 큰 힘을 얻기 위해 사용하며, 주로 강력한 압착력이 필요한 프레스와 무거운 하중을 들어 올리는 잭에 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 송출압력이 200[kg/cm2]이며, 100[ℓ/min]의 송출량을 갖는 레이디얼 플렌저 펌프의 소요동력은 얼마인가? (단. 펌프효율은 90%이다.)

  1. 39.48 PS
  2. 49.38 PS
  3. 59.48 PS
  4. 69.38 PS
(정답률: 58%)
  • 펌프의 소요동력은 송출 압력과 송출량의 곱을 효율로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{p \times Q}{600 \times \eta}$ PS
    ② [숫자 대입] $P = \frac{200 \times 100 \times 10}{600 \times 0.9}$ (단, $1\text{kg/cm}^2 = 10\text{m}$ 환산 적용 시)
    ③ [최종 결과] $P = 49.38$ PS
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공압 소음기의 고비조건이 아닌 것은?

  1. 배기음과 배기저항이 클 것
  2. 충격이나 진동에 변형이 생기지 않을 것
  3. 장기간의 사용에 배기저항 변화가 작을 것
  4. 밸브에 장착하기 쉬운 콤팩트한 형상일 것
(정답률: 79%)
  • 공압 소음기는 소음을 줄이고 배기 저항을 최소화하여 효율을 높이는 것이 목적입니다. 따라서 배기음과 배기저항이 클 것이라는 설명은 소음기의 목적에 어긋나는 잘못된 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 220[V], 40[W]의 형광등 10개를 4시간 동안 사용했을 때의 소비전력량은?

  1. 8.8[kWh]
  2. 0.16[kWh]
  3. 1.6[kWh]
  4. 16[kWh]
(정답률: 69%)
  • 소비전력량은 전력(전력 × 개수)에 사용 시간을 곱하여 계산합니다.
    ① [기본 공식] $W = P \times n \times t$
    ② [숫자 대입] $W = 40 \times 10 \times 4$
    ③ [최종 결과] $W = 1.6\text{ kWh}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림과 같이 자석을 코일과 가까이 또는 멀리하면 검류계의 지침이 순간적으로 움직이는 것을 알수 있다. 이와같이 코일을 관통하는 자속을 변화시킬때 기전력이 발생하는 현상을 무엇이라 하는가?

  1. 드리프트
  2. 상호유도
  3. 전자유도
  4. 정전유도
(정답률: 77%)
  • 코일을 관통하는 자속(자기력선)이 변화할 때 코일에 기전력이 유도되는 현상을 전자유도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 논리 기호에서 입력이 있으면 출력이 없고. 입력이 없으면 출력이 있는 게이트는?

  1. OR
  2. AND
  3. NOR
  4. NOT
(정답률: 64%)
  • NOT 게이트는 입력된 신호를 반전시켜 출력하는 회로입니다. 따라서 입력이 있으면 출력이 없고, 입력이 없으면 출력이 발생하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 단자가 3개가 아닌 것은?

  1. 사이리스터
  2. 트라이맥
  3. 다이오드
  4. MOSFET
(정답률: 64%)
  • 다이오드는 애노드(Anode)와 캐소드(Cathode)라는 2개의 단자로 구성된 2단자 소자입니다.

    오답 노트
    사이리스터, 트라이맥, MOSFET: 모두 3개의 단자를 가진 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전류가 하는 일이 아닌 것은?

  1. 발열 작용
  2. 자기 작용
  3. 화학 작용
  4. 증폭 작용
(정답률: 44%)
  • 전류가 흐를 때 발생하는 주요 작용은 열, 자기, 화학 작용입니다.

    오답 노트
    증폭 작용: 전류 자체의 기본 작용이 아니라 트랜지스터와 같은 특정 소자를 통해 이루어지는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 3상 유도 전동기는?

  1. 권선형
  2. 콘덴서 기동형
  3. 분상 기동형
  4. 세이딩 코일형
(정답률: 49%)
  • 3상 유도 전동기는 구조에 따라 권선형과 농형으로 구분됩니다.

    오답 노트
    콘덴서 기동형, 분상 기동형, 세이딩 코일형: 모두 단상 유도 전동기의 기동 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 주파수 60[kHz], 인덕턴스 20[μH]인 회로에 교류전류 I=㏐sinωt[A]를 인가했을 때 유도 리액턴스 XL[Ω]은?

  1. 1.2π
  2. 2.4π
  3. 36π
  4. 1.2x103π
(정답률: 47%)
  • 유도 리액턴스는 각속도와 인덕턴스의 곱으로 계산합니다.
    ① [기본 공식]
    $$X_{L} = 2\pi f L$$
    ② [숫자 대입]
    $$X_{L} = 2\pi \times 60 \times 10^{3} \times 20 \times 10^{-6}$$
    ③ [최종 결과]
    $$X_{L} = 2.4\pi$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 불대수 를 간소화 하면?

  1. C
  2. AB
  3. AC
  4. B
(정답률: 52%)
  • 공통 인수인 $C$를 묶어내어 불대수 기본 법칙을 적용하면 간소화할 수 있습니다.
    $$Y = (A + \bar{A} + \bar{B})C$$
    불대수에서 $A + \bar{A} = 1$이므로, $(1 + \bar{B})C$가 되며, $1$과 어떤 변수의 합은 항상 $1$이므로 최종적으로 $1 \times C = C$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 전류계와 전압계를 회로에 동시에 연결할 때 접속방법이 맞는 것은?

  1. 전류계-병렬, 전압계-직렬
  2. 전류계-병렬, 전압계-병렬
  3. 전류계-직렬, 전압계-직렬
  4. 전류계-직렬, 전압계-병렬
(정답률: 70%)
  • 전류계는 회로에 흐르는 전류를 측정해야 하므로 회로와 직렬로 연결하여 모든 전류가 통과하게 해야 하며, 전압계는 두 지점 사이의 전위차를 측정해야 하므로 병렬로 연결해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 대칭 3상 교류의 Y결선에서 선간 전압 VL과 상전압 Vp의 관계는?

(정답률: 64%)
  • 대칭 3상 교류의 Y결선에서는 선간 전압이 상전압보다 $\sqrt{3}$배 크고 위상이 $30^{\circ}$ 앞섭니다.
    $$\text{선간 전압} = \sqrt{3} \times \text{상전압}$$
    $$\text{V}_{L} = \sqrt{3} \text{V}_{p}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 농형 유도전동기의 기동법으로 맞지 않는 것은?

  1. 2차 저항법
  2. 전전압 기동법
  3. Y-△ 기동법
  4. 기동 보상기법
(정답률: 46%)
  • 농형 유도전동기는 회전자가 구리 막대로 이루어진 구조이므로 2차 저항을 조절할 수 없습니다. 2차 저항법은 회전자에 권선이 감겨 있는 권선형 유도전동기에서만 사용하는 기동법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 유접점 시퀀스제어 회로의 특징으로 맞지 않는 것은?

  1. 수명은 반영구적이다.
  2. 진동, 충격에 약하다.
  3. 전기적 소음이 크다.
  4. 주회로와 동일한 전원을 사용한다.
(정답률: 49%)
  • 유접점 시퀀스제어는 물리적인 접점이 맞닿아 작동하는 방식이므로, 접점의 마모와 부식으로 인해 수명이 제한적입니다. 수명이 반영구적인 것은 무접점 시퀀스제어의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 공기 중에서 자기장의 크기가 10[A/m]인 점에 8[㏝]의 자극을 둘 때, 이 자극이 작용하는 자기력은 몇 [N]인가?

  1. 80[N]
  2. 8[N]
  3. 1.25[N]
  4. 0.8[N]
(정답률: 66%)
  • 자기장의 크기와 자극의 세기가 주어졌을 때, 자극이 받는 자기력은 자기장의 세기와 자극의 세기를 곱하여 구할 수 있습니다.
    ① [기본 공식] $F = m H$
    ② [숫자 대입] $F = 8 \times 10$
    ③ [최종 결과] $F = 80$
    따라서 자기력은 $80\text{N}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 직류의 대 전류 측정에 알맞은 것은?

  1. 회로 시험기
  2. 반조 검류계
  3. 전자식 검류계
  4. 직류 변류기
(정답률: 54%)
  • 직류의 대전류를 측정할 때는 직접 측정하기 어렵기 때문에, 전류를 적절한 비율로 낮추어 측정할 수 있게 해주는 직류 변류기를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 가장 최근 기기의 소형화, 고기능화, 저렴화, 고속화 및 프로그램 수정의 용이함을 실현한 시퀀스제어는?

  1. 릴레이 시퀀스
  2. PLC 시퀀스
  3. 로직 시퀀스
  4. 닫힌 루프 제어
(정답률: 77%)
  • PLC 시퀀스는 하드웨어적인 릴레이 회로를 소프트웨어적인 프로그램으로 대체하여 기기의 소형화, 고기능화, 저렴화, 고속화를 실현하였으며 프로그램 수정이 매우 용이한 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 대칭형 물체의 1/4을 잘라내고 도면의 반쪽을 단면으로 나타낸 것은?

  1. 온(전)단면도
  2. 한쪽(반) 단면도
  3. 부분 단면도
  4. 계단 단면도
(정답률: 61%)
  • 대칭형 물체의 경우, 효율적인 도면 작성을 위해 물체의 1/4을 잘라내고 도면의 절반은 외형선으로, 나머지 절반은 단면으로 나타내는 방식을 한쪽(반) 단면도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 도면에서 척도란에 NS로 표시된 것은 무엇을 뜻하는가?

  1. 축척
  2. 나사를 표시
  3. 배척
  4. 비례척이 아닌 것을 표시
(정답률: 77%)
  • 도면의 척도란에 표시되는 NS는 'Not To Scale'의 약자로, 실제 치수와 도면의 비율이 일치하지 않는 비례척이 아닌 것을 표시할 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 나사 기호 중 KS 관용 평행 나사 기호는?

  1. PT
  2. PF
  3. PS
  4. SM
(정답률: 49%)
  • KS 관용 나사의 기호를 구분하는 문제입니다. PF는 관용 평행 나사(Parallel Fastener)를 의미하며, 이는 나사산이 평행하게 이어지는 규격입니다.

    오답 노트
    PT: 관용 테이퍼 나사
    PS: 관용 스크류 파이프 나사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 보기와 같이 입체도를 3각법으로 투상 한 것으로 가장 적합한 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 36%)
  • 제시된 입체도를 제3각법(정면도, 평면도, 우측면도)으로 투상하는 문제입니다. 입체도의 상단 단차와 하단 베이스의 형상을 분석했을 때, 각 면의 외형선과 숨은선(점선)이 투상 원리에 맞게 배치된 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보기 용접기호의 설명으로 올바른 것은?

  1. 심용접으로 슬롯부의 폭이 6mm
  2. 점용접으로 용접수가 3개
  3. 심용접으로 용접수가 6개
  4. 점용접으로 용접길이 50mm
(정답률: 41%)
  • 용접 기호의 각 요소가 의미하는 바를 해석하는 문제입니다. 기호에서 원형 표시는 점용접을 의미하며, 괄호 앞의 숫자 $3$은 용접수의 개수를, 괄호 안의 숫자 $(50)$은 용접 간격을 의미합니다. 따라서 점용접으로 용접수가 3개인 설명이 올바릅니다.

    오답 노트
    심용접: 원형이 아닌 슬롯 형태의 기호가 필요함
    용접길이 50mm: 괄호 안의 숫자는 간격을 의미함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보기 입체도의 화살표 방향이 정면일 때, 좌측면도로 적합한 것은?

(정답률: 76%)
  • 입체도에서 화살표 방향을 정면으로 설정했을 때, 왼쪽에서 바라본 모습인 좌측면도를 찾는 문제입니다. 정면에서 보았을 때 왼쪽에 위치한 원통형 돌출부와 중앙의 V자 홈, 그리고 하단의 베이스 형상이 좌측면 투상법에 따라 정확히 표현된 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 배관도시기호에서 밸브가 닫힌 상태를 도시한 것은?

(정답률: 68%)
  • 배관 도시 기호에서 밸브의 닫힘 상태는 두 삼각형이 꼭짓점에서 맞닿아 내부가 채워진 형태로 표시합니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 전동용 기계요소가 아닌 것은?

  1. 벨트
  2. 로프
  3. 코터
  4. 링크
(정답률: 43%)
  • 벨트, 로프, 링크는 동력을 전달하는 전동용 기계요소이지만, 코터는 부품을 고정하거나 결합하는 체결용 기계요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 재료에 하중이 가해져 어느 한도 이상이 되었을 때 재료에 영구 변형이 생기는 현상은?

  1. 탄성
  2. 인성
  3. 소성
  4. 연성
(정답률: 52%)
  • 재료에 가해진 하중이 탄성 한계를 넘어섰을 때, 하중을 제거해도 원래 상태로 돌아가지 않고 영구적인 변형이 남는 성질을 소성이라고 합니다.

    오답 노트
    탄성: 하중 제거 시 원래 상태로 복원되는 성질
    인성: 파괴될 때까지 에너지를 흡수하는 끈질긴 성질
    연성: 가느다란 실처럼 길게 늘어나는 성질
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 온도의 변화에 따라 재료 내부에 생기는 응력은?

  1. 경사응력
  2. 크리프응력
  3. 압축응력
  4. 열응력
(정답률: 68%)
  • 온도 변화로 인해 재료가 팽창하거나 수축하려고 할 때, 외부 구속 등으로 인해 재료 내부에 발생하는 응력을 열응력이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 베어링 호칭번호6203의 안지름 치수는 얼마인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 10mm
  2. 12mm
  3. 15mm
  4. 17mm
(정답률: 37%)
  • 베어링 호칭번호의 끝 두 자리는 안지름을 결정하는 코드입니다. 코드 00은 $10\text{mm}$, 01은 $12\text{mm}$, 02는 $15\text{mm}$, 03은 $17\text{mm}$를 의미하므로, 호칭번호 6203의 안지름은 $17\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 위 식에서 ( )에 들어갈 적합한 용어는?

  1. 안전율
  2. 파괴강도
  3. 영률
  4. 사용강도
(정답률: 63%)
  • 재료가 파괴되지 않고 안전하게 견딜 수 있도록 극한강도를 허용응력으로 나눈 값으로 설계하는 비율을 안전율이라고 합니다.
    $$\frac{\text{극한강도}}{\text{허용응력}} = \text{안전율}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 미터나사에 관한 설명으로 잘못된 것은?

  1. 기호는 M으로 표시한다.
  2. 나사산의 각도는 60°이다.
  3. 호칭은 바깥지름을 인치(inch)로 표시한다.
  4. 피치는 산과 산사이를 밀리미터(mm)로 표시한다.
(정답률: 58%)
  • 미터나사는 국제 표준으로, 호칭 지름과 피치 모두 밀리미터(mm) 단위를 사용합니다.

    오답 노트
    호칭은 바깥지름을 인치(inch)로 표시한다: 인치 단위는 유니파이 나사 등에서 사용하며, 미터나사는 mm를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 회전운동을 직선운동으로 바꿀 때 사용되는 기어는?

  1. 스퍼기어
  2. 랙 와 피니언
  3. 내접기어
  4. 헬리컬기어
(정답률: 60%)
  • 랙 와 피니언(Rack and Pinion)은 원형 기어인 피니언의 회전운동을 직선 모양의 기어인 랙의 직선운동으로 변환시키는 기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 베어링에서 오일 시일의 용도를 바르게 설명한 것은?

  1. 오일 등이 새는 것을 방지하고 물 또는 먼지 등이 들어가지 않도록 하기 위함
  2. 축 방향에 작용하는 힘을 방지하기 위함
  3. 베어링이 빠져 나오는 것을 방지하기 위함
  4. 열의 발산을 좋게 하기 위함
(정답률: 60%)
  • 오일 시일(Oil Seal)은 베어링 내부의 윤활유가 외부로 누설되는 것을 막고, 외부의 먼지나 수분이 내부로 침투하여 베어링 성능을 저하시키는 것을 방지하는 밀봉 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
