공유압기능사 필기 기출문제복원 (2013-04-14)

공유압기능사 2013-04-14 필기 기출문제 해설

이 페이지는 공유압기능사 2013-04-14 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2013-04-14 기출문제)

목록

1과목: 임의구분

1. 다음 그림에서 단면적이 5[cm2]인 피스톤에 20[kgf]의 추를 올려놓았을 때 유체에 발생하는 압력의 크기는 얼마인가?

  1. 1[kgf/cm2]
  2. 4[kgf/cm2]
  3. 5[kgf/cm2]
  4. 20[kgf/cm2]
(정답률: 91%)
  • 압력은 단위 면적당 가해지는 힘의 크기로 정의됩니다.
    ① [기본 공식]
    $$P = \frac{F}{A}$$
    ② [숫자 대입]
    $$P = \frac{20}{5}$$
    ③ [최종 결과]
    $$P = 4$$
    따라서 유체에 발생하는 압력은 $4\text{ kgf/cm}^2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음에 설명되는 요소의 도면기호는 어느 것인가?

(정답률: 70%)
  • 제시된 설명은 압축공기 내의 이물질과 수분을 제거하는 필터에 대한 설명입니다. 따라서 정답은 필터의 도면기호인 입니다.

    오답 노트
    수동 배출:
    루브리케이터(윤활기):
    에어드라이어(건조기):
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 유압기호의 명칭은?

  1. 스톱 밸브
  2. 압력계
  3. 압력 스위치
  4. 축압기
(정답률: 79%)
  • 제시된 기호 내부에 전기적 접점을 나타내는 스위치 기호가 포함되어 있으므로, 압력에 의해 작동하는 압력 스위치임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공압탱크의 크기를 결정할 때 안전계수는 대략 얼마로 하는가?

  1. 0.5
  2. 1.2
  3. 2.5
  4. 3
(정답률: 64%)
  • 일반적인 공압 탱크의 크기를 결정할 때 적용하는 안전계수는 1.2 이상으로 설정합니다.

    오답 노트
    2 이상: 항공로켓용 공압탱크의 안전계수
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 압력보상형 유량제어밸브에 대한 설명으로 맞는 것은?

  1. 실린더 등의 운동속도와 힘을 동시에 제어할 수 있는 밸브이다.
  2. 밸브 입구와 출구의 압력 차이를 일정하게 유지하는 밸브이다.
  3. 체크 밸브와 교축 밸브로 구성되어 한 방향으로 유량을 제어한다.
  4. 유압 실린더 등의 이송속도를 부하에 관계없이 일정하게 할 수 있다.
(정답률: 49%)
  • 압력보상형 유량제어밸브는 부하의 변동으로 인해 입구와 출구의 압력 차이가 변하더라도, 밸브 내부의 압력 보상 기구가 작동하여 유량을 항상 일정하게 유지합니다. 이를 통해 유압 실린더 등의 이송속도를 부하에 관계없이 일정하게 제어할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 유압장치의 작동이 불량하다. 그 원인으로 잘못된 것은?

  1. 무부하 상태에서 작동될 때
  2. 펌프의 회전이 반대일 때
  3. 릴리프 밸브에 결함이 있을 때
  4. 압축라인에서 오일이 누출될 때
(정답률: 63%)
  • 무부하 상태에서 작동되는 것은 장치의 정상적인 작동 범위에 해당하므로 작동 불량의 원인이 될 수 없습니다.

    오답 노트
    펌프의 회전이 반대일 때: 작동유가 배출되지 않음
    릴리프 밸브에 결함이 있을 때: 압력 형성이 불가능함
    압축라인에서 오일이 누출될 때: 씰이나 패킹 마모로 인한 압력 손실 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공압 시퀀스 제어 회로의 운동 선도 작성방법이 아닌 것은?

  1. 운동의 서술적 표현법
  2. 테이블 표현법
  3. 기호에 의한 간략적 표시법
  4. 작동시간 표현법
(정답률: 53%)
  • 작동 선도(운동 선도)는 동작 순서를 명확히 나타내는 선도로, 간격은 작동 시간과 관계없이 일정하게 표시합니다.

    오답 노트
    작동시간 표현법: 이는 실제 시간을 기준으로 상태를 나타내는 시간 선도(time chart)에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 두 개의 강관을 평행(일직선상)으로 연결하고자 할 때 사용 되는 관 이음쇠는?

  1. 유니언
  2. 엘보
  3. 티
  4. 크로스
(정답률: 69%)
  • 유니언은 두 개의 강관을 일직선상으로 평행하게 연결할 때 사용하는 관 이음쇠입니다.

    오답 노트
    엘보: 유체의 방향을 바꿀 때 사용
    티: 묶음용(T자형) 연결
    크로스: 십자형 연결
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 급격하게 피스톤에 공기압력을 작용시켜서 실린더를 고속으로 움직여 그 속도 에너지를 이용하는 공압 실린더는?

  1. 서보 실린더
  2. 충격 실린더
  3. 스위치 부착 실린더
  4. 터보 실린더
(정답률: 73%)
  • 충격 실린더는 순간적으로 빠른 속도를 얻어 강한 충격을 줌으로써 프레싱, 펀칭, 리베팅 등 소재의 변형을 일으키는 작업에 사용됩니다.

    오답 노트
    서보 실린더: 위치, 속도, 힘을 정밀하게 제어
    스위치 부착 실린더: 부착된 스위치로 실린더 조절
    터보 실린더: 엔진 효율을 높이기 위해 혼합기를 전달
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 그림은 4포트 3위치 방향제어밸브의 도면기호이다. 이 밸브의 중립위치 형식은?

  1. 탠덤(Tandem) 센터형
  2. 올 오픈(All Open) 센터형
  3. 올 클로즈(All Close) 센터형
  4. 프레셔 포트블록(Block) 센터형
(정답률: 72%)
  • 제시된 도면기호 의 중립위치를 보면 A, B 포트는 닫혀 있고 펌프 포트 P와 탱크 포트 T가 서로 연결되어 펌프를 무부하 상태로 만드는 탠덤(Tandem) 센터형의 전형적인 특징을 보여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 유압펌프 중에서 회전사판의 경사각을 이용하여 토출량을 가변할 수 있는 펌프는?

  1. 베인 펌프
  2. 액시얼 피스톤 펌프
  3. 레이디얼 피스톤 펌프
  4. 스크루 펌프
(정답률: 43%)
  • 액시얼 피스톤 펌프는 회전사판의 경사각을 조절하여 피스톤의 행정 거리를 변화시킴으로써 토출량을 가변할 수 있는 특징이 있습니다.

    오답 노트
    베인 펌프: 편심 회전자의 베인이 캠링 내면과 접하며 오일을 배출함
    레이디얼 피스톤 펌프: 피스톤이 중심선에 직각인 방사형으로 나열됨
    스크루 펌프: 정밀한 스크루의 회전으로 유체를 배출함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 광전 스위치를 설명한 것 중 잘못된 것은?

  1. 레벨 검출, 특정 표시 식별 등에 많이 이용되며, 포토센서, 광학적 센서라고도 한다.
  2. 종류에는 투과형, 미러 반사형, 확산 반사형이 있다.
  3. 미러 반사형 광전 스위치는 투광부와 수광부가 각각 분리되어 있다.
  4. 투과형은 투광기와 수광기를 동일 축선상에 위치시켜 사용하여야 정확한 측정이 가능하다.
(정답률: 59%)
  • 미러 반사형 광전 스위치는 투광부와 수광부가 하나의 몸체에 일체형으로 구성되어 있으며, 거울(미러)을 통해 빛을 반사시켜 물체를 감지하는 방식입니다.

    오답 노트
    투과형: 투광기와 수광기가 서로 분리되어 마주 보는 구조
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 유압 작동유의 점도가 너무 낮을 때 일어날 수 있는 사항이 아닌 것은?

  1. 캐비테이션이 발생한다.
  2. 마모나 눌러붙음이 발생한다.
  3. 펌프의 용적효율이 저하된다.
  4. 펌프에서의 내부누설이 증가한다.
(정답률: 56%)
  • 점도가 너무 낮으면 유막 형성이 어려워 마모가 발생하고 내부 누설이 증가하여 효율이 떨어집니다. 반면, 캐비테이션(공동현상)은 점도가 너무 높을 때 유체의 흐름이 원활하지 않아 압력이 증기압 이하로 낮아지며 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공기탱크와 공기압 회로 내의 공기 압력이 규정 이상의 공기 압력으로 될 때에 공기 압력이 상승하지 않도록 대기와 다른 공기압 회로 내로 빼내주는 기능을 갖는 밸브는?

  1. 감압 밸브
  2. 릴리프 밸브
  3. 시퀀스 밸브
  4. 압력 스위치
(정답률: 69%)
  • 릴리프 밸브는 회로 내의 압력이 설정된 일정 수준 이상으로 상승하는 것을 방지하기 위해, 초과 압력을 대기 중이나 탱크로 빼내어 시스템을 보호하는 밸브입니다.

    오답 노트
    감압 밸브: 고압을 낮추어 일정하게 유지
    시퀀스 밸브: 압력에 의해 작동 순서를 제어
    압력 스위치: 설정 압력 도달 시 전기 회로 개폐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 유압 작동유의 일반적인 구비조건으로 틀린 것은?

  1. 압축성이어야 한다.
  2. 화학적으로 안정하여야 한다.
  3. 방열성이 좋아야 한다.
  4. 녹이나 부식 발생이 방지되어야 한다.
(정답률: 79%)
  • 유압 작동유는 에너지를 전달하는 매체이므로 압축되지 않는 비압축성어야 합니다. 만약 압축성이 있다면 에너지 전달 효율이 떨어지고 폭발 위험이 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 증압기의 사용목적으로 적합한 것은?

  1. 속도의 증감
  2. 에너지의 저장
  3. 압력의 증대
  4. 보조 탱크의 기능
(정답률: 77%)
  • 증압기는 공기압을 이용하여 유압으로 변환하거나, 입구측 압력을 그에 비례하는 더 높은 출력측 압력으로 변환하여 압력을 증대시키는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 기호의 밸브 작동을 바르게 설명한 것은?

  1. 어느 한쪽만 유입될 때 출력된다.
  2. 양쪽에 공기가 유입될 때 폐쇄된다.
  3. 양쪽에 공기가 유입될 때 고압쪽이 출력된다.
  4. 양쪽에 공기가 유입될 때 저압쪽이 출력된다.
(정답률: 53%)
  • 제시된 기호 는 이압 밸브(AND 밸브)입니다. 두 입구 모두에 압력이 작용할 때만 출력이 발생하며, 이때 고압 쪽은 막히고 상대적으로 저압 쪽의 공기가 출력되는 저압 우선 셔틀 밸브의 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 밸브의 작업 포트를 표현하는 기호는 무엇인가?

  1. A
  2. P
  3. Z
  4. R
(정답률: 60%)
  • ISO 1219 문자표기법에 따라 밸브의 포트는 다음과 같이 구분합니다. 작업 포트는 A, B로 표기합니다.

    오답 노트
    P: 파워 포트
    R: 배기 포트
    Z: 제어 포트
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 공기 압축기를 작동원리에 의해 분류하였을 때 터보형에 해당되는 압축기는 어느 것인가?

  1. 원심식
  2. 베인식
  3. 피스톤식
  4. 다이어프램식
(정답률: 57%)
  • 공기 압축기는 작동 원리에 따라 용적형과 터보형으로 나뉩니다. 원심식은 대표적인 터보형 압축기입니다.

    오답 노트
    베인식, 피스톤식, 다이어프램식: 용적형 압축기에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 공압제어 밸브의 종류에 해당되지 않는 것은?

  1. 압력제어 밸브
  2. 방향제어 밸브
  3. 유량제어 밸브
  4. 온도제어 밸브
(정답률: 73%)
  • 공압제어 밸브는 기능에 따라 압력제어 밸브, 방향제어 밸브, 유량제어 밸브로 분류됩니다. 온도제어 밸브는 공압제어 밸브의 기본 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 유압 에너지를 기계적 에너지로 변환하는 장치부는?

  1. 동력원
  2. 제어부
  3. 구동부
  4. 배관부
(정답률: 63%)
  • 유압 시스템에서 각 부의 역할은 다음과 같습니다. 유압 에너지를 실제 기계적 일(직선 또는 회전 운동)로 변환하는 장치는 구동부입니다.

    오답 노트
    동력원: 유압 펌프를 통해 에너지를 생성
    제어부: 유압 제어 밸브를 통해 압력, 유량, 방향을 조절
    배관부: 유체를 전달하는 부속 기기 및 관로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 펌프의 송출압력이 50[kgf/cm2], 송출량이 20[L/min]인 유압 펌프의 펌프동력은 약 얼마인가?

  1. 1.0[kW]
  2. 1.2[kW]
  3. 1.6[kW]
  4. 2.2[kW]
(정답률: 51%)
  • 펌프의 송출 압력과 송출량을 이용하여 펌프의 동력을 계산하는 공식입니다.
    ① [기본 공식] $P = \frac{p \times q}{612}$ (동력 = 압력 $\times$ 유량 / 612)
    ② [숫자 대입] $P = \frac{50 \times 20}{612}$
    ③ [최종 결과] $P = 1.6$ kW
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 유압 실린더의 중간 정지회로에 적합한 방향제어밸브는?

  1. 3/2way 밸브
  2. 4/3way 밸브
  3. 4/2way 밸브
  4. 2/2way 밸브
(정답률: 69%)
  • 유압 실린더를 중간에 정지시키기 위해서는 밸브의 중심 위치(Center position)에서 모든 포트를 차단하거나 제어할 수 있는 3위치(3-way) 방식의 밸브가 필요하므로 4/3way 밸브가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유온 상승 방지 및 펌프의 동력절감을 위해 사용하는 회로는?

  1. 감압 회로
  2. 감속 회로
  3. 시퀀스 회로
  4. 무부하 회로
(정답률: 57%)
  • 무부하 회로는 시스템에 부하가 걸리지 않은 상태에서 작동하게 하여, 불필요한 압력 상승을 막아 유온 상승을 방지하고 펌프의 동력 소모를 줄이는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음의 그림은 단동실린더 제어 회로이다. 이 회로를 설명한 것 중 옳은 것은?

  1. 후진속도 증가회로
  2. 전진속도 증가회로
  3. 전진속도 조절회로
  4. 후진속도 조절회로
(정답률: 44%)
  • 제시된 회로도는 단동 실린더와 제어 밸브가 연결된 구성으로, 밸브의 작동 방식과 유로 구성을 분석했을 때 실린더가 복귀하는 과정에서 속도를 제어하여 후진 속도를 증가시키는 구조를 가지고 있으므로 후진속도 증가회로가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 압력의 원격조작이 가능한 밸브는?

  1. 유량조정 밸브
  2. 파일럿 작동형 릴리프 밸브
  3. 셔틀 밸브
  4. 감압 밸브
(정답률: 75%)
  • 외부에서 입력 신호를 보내어 밸브를 조작하는 것을 파일럿 작동이라고 합니다. 따라서 파일럿 작동형 릴리프 밸브는 외부 입력을 통해 압력을 원격으로 조작할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 대기의 성분 중 가장 많은 것부터 나열한 것은?

  1. 산소 → 질소 → 아르곤 → 이산화탄소
  2. 산소 → 아르곤 → 질소 → 이산화탄소
  3. 질소 → 이산화탄소 → 산소 → 아르곤
  4. 질소 → 산소 → 아르곤 → 이산화탄소
(정답률: 63%)
  • 대기 성분은 함유량 순으로 질소(약 $78\%$) $\rightarrow$ 산소(약 $21\%$) $\rightarrow$ 아르곤 $\rightarrow$이산화탄소 순으로 분포되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 부하의 운동 에너지가 완충 실린더의 흡수 에너지보다 클 때에 행정 끝단에 충격에 의한 파손이 우려되어 사용되는 기기를 무엇이라 하는가?

  1. 유량조절밸브
  2. 완충기
  3. 윤활기
  4. 필터
(정답률: 78%)
  • 부하의 운동 에너지가 실린더 자체의 흡수 능력을 초과할 때, 행정 끝단에서 발생하는 충격을 흡수하여 기계적 파손을 방지하는 장치는 완충기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 피스톤 모터의 특징으로 틀린 것은?

  1. 사용압력이 높다.
  2. 출력 토크가 크다.
  3. 구조가 간단하다.
  4. 체적효율이 높다.
(정답률: 56%)
  • 피스톤 모터는 피스톤의 직선 왕복 운동을 크랭크, 사판, 캠 등을 이용해 회전 운동으로 변환하는 정밀한 구조를 가지므로 구조가 간단하다는 설명은 틀린 것입니다.

    오답 노트
    사용압력이 높다, 출력 토크가 크다, 체적효율이 높다: 피스톤 모터의 주요 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공압 실린더의 배출저항을 적게 하여 운동 속도를 빠르게 하는 밸브로 맞는 것은?

  1. 급속배기 밸브
  2. 시퀀스 밸브
  3. 언로드 밸브
  4. 카운터 밸런드 밸브
(정답률: 80%)
  • 급속배기 밸브는 실린더의 배출 저항을 줄여 공기를 빠르게 배출함으로써 실린더의 운동 속도를 높이는 역할을 합니다.

    오답 노트
    언로드 밸브: 규정 압력 도달 시 무부하 운전을 위해 배출
    카운터 밸런스 밸브: 자중이나 관성에 의한 자유낙하 방지를 위해 일정한 배압을 유지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전원이 교류가 아닌 직류로 주어져 있을 때에 어떤 직류 전압을 입력으로 하여 크기가 다른 직류를 얻기 위한 회로는?

  1. 인버터 회로
  2. 초퍼 회로
  3. 사이리스터 회로
  4. 다이오드 정류회로
(정답률: 55%)
  • 입력된 직류 전압을 변환하여 크기가 다른 직류 전압을 얻는 회로를 초퍼 회로라고 합니다.

    오답 노트
    인버터 회로: 직류를 교류로 변환
    제어 정류기: 교류를 직류로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 교류회로에서 직렬공진 시 최대가 되는 것은?

  1. 전 압
  2. 전 류
  3. 저 항
  4. 임피던스
(정답률: 50%)
  • 직렬공진 시에는 유도성 리액턴스와 용량성 리액턴스가 서로 상쇄되어 회로의 전체 임피던스가 최소가 됩니다. 옴의 법칙에 따라 임피던스가 최소가 되면 흐르는 전류는 최대가 됩니다.
    ① [기본 공식] $Z = \sqrt{R^2 + (X_L - X_C)^2}$
    ② [숫자 대입] $Z = \sqrt{R^2 + 0^2}$
    ③ [최종 결과] $Z = R$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 유도전동기의 슬립 s = 1 일 때의 회전자 상태는?

  1. 발전기 상태이다.
  2. 무구속 상태이다.
  3. 동기속도 상태이다.
  4. 정지 상태이다.
(정답률: 67%)
  • 슬립 $s$는 동기속도와 회전자 속도의 차이를 나타내는 비율입니다. 슬립이 $1$이라는 것은 회전자의 속도가 $0$이 되어 완전히 멈춰 있는 상태를 의미합니다.
    $$s = \frac{n_s - n}{n_s}$$
    여기서 $s = 1$이면 $n = 0$이 되어 정지 상태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 구조가 간단하고 고장이 적고 취급이 용이하며, 공장의 동력용 또는 세탁기나 냉장고뿐만 아니라 펌프, 재봉틀 등 많은 가전제품의 동력을 필요로 하는 곳에 사용되고 있는 것은?

  1. 변압기
  2. 스테핑 모터
  3. 유도 전동기
  4. 제어 정류기
(정답률: 55%)
  • 유도 전동기는 구조가 간단하고 견고하며 가격이 저렴하고 운전 특성이 우수하여, 세탁기, 냉장고, 펌프 등 다양한 가전제품 및 공장의 동력원으로 널리 사용됩니다.

    오답 노트
    스테핑 모터: 피드백 장치 없이 정밀한 각도 제어가 가능한 모터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전류 측정 시 안전 및 유의사항으로 거리가 먼 것은?

  1. 측정 전 날씨의 조건(습도)을 확인한다.
  2. 직류 전류계를 사용할 때 전원의 극성을 틀리지 않도록 접속한다.
  3. 회로 연결 시 그 접속에 따른 접촉 저항이 작도록 해야한다.
  4. 전류계의 내부저항이 작을수록 회로에 주는 영향이 작고, 그 측정오차도 작다.
(정답률: 64%)
  • 전류 측정 시에는 극성 확인, 접촉 저항 최소화, 전류계의 내부 저항 최소화 등이 정밀도와 안전을 위해 중요하지만, 일반적인 측정 상황에서 날씨의 습도 조건을 확인하는 것은 직접적인 안전 및 유의사항과 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 배율기를 사용하여 측정 범위를 확대하여 직류전압을 측정하려고 한다. 배율기의 저항은 10[kΩ]일 때, 전압계의 전압은 60[V]를 가리킨다. 측정 전압은 몇 [V]인가?

  1. 72
  2. 240
  3. 360
  4. 720
(정답률: 55%)
  • 배율기는 전압계의 측정 범위를 넓히기 위해 내부 저항에 직렬로 연결하는 큰 저항입니다. 배율을 먼저 구한 뒤 전압계의 지시값에 곱하여 실제 측정 전압을 산출합니다.
    ① [기본 공식]
    $$m = 1 + \frac{R_{m}}{R_{v}}$$
    $$V = m \times V_{v}$$
    ② [숫자 대입]
    $$m = 1 + \frac{10000}{2000} = 6$$
    $$V = 6 \times 60$$
    ③ [최종 결과]
    $$V = 360$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 옥내 전등선의 절연 저항을 측정하는데 가장 적당한 측정기는?

  1. 휘트스톤 브리지
  2. 켈빈 더블 브리지
  3. 메거
  4. 전위차계
(정답률: 54%)
  • 옥내 전등선과 같은 고저항(절연 저항)을 측정하기 위해서는 고전압을 인가하여 누설 전류를 측정하는 메거(절연저항계)가 가장 적당합니다.

    오답 노트
    휘트스톤 브리지, 켈빈 더블 브리지, 전위차계: 주로 저저항 또는 중저항 측정에 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

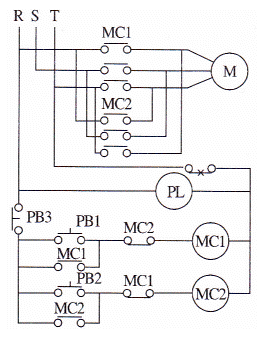

38. 다음 그림은 전동기 정회전, 역회전 회로이다. 전원이 투입되면 항상 ON 상태인 것은?

  1. M
  2. PL
  3. MC1
  4. MC2
(정답률: 65%)
  • 제시된 회로도 를 분석하면, 전원이 투입되었을 때 별도의 입력 신호(PB 버튼 조작)가 없더라도 전원 R, T상에 직접 연결되어 항상 전원이 공급되는 요소는 PL 뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 직류기의 구조 중 정류자면에 접촉하여 전기자 권선과 외부 회로를 연결시켜 주는 것은?

  1. 브러시(Brush)
  2. 정류자(Commutator)
  3. 전기자(Armature)
  4. 계자(Field Magnet)
(정답률: 50%)
  • 브러시는 정류자면에 접촉하여 전기자 권선에서 발생한 전류를 외부 회로로 전달하거나 외부 전원을 공급하는 연결 통로 역할을 합니다.

    오답 노트
    정류자: 교류를 직류로 변환하는 장치
    전기자: 자속을 끊어 기전력을 발생시키는 부분
    계자: 자속을 생성하는 부분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 교류에서 1초 동안에 반복되는 사이클의 수를 무엇이라 하는가?

  1. 주파수
  2. 전력
  3. 각속도
  4. 주기
(정답률: 63%)
  • 교류 전압이나 전류에서 1초 동안 반복되는 사이클의 횟수를 주파수라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 그림과 같은 논리기호를 논리식으로 나타내면?

  1. X= A + B
(정답률: 62%)
  • 제시된 회로 는 입력 A와 B가 각각 NOT 게이트를 거친 후 AND 게이트로 결합된 형태입니다. 따라서 논리식은 $\overline{A}$와 $\overline{B}$의 곱으로 표현되는 가 됩니다. 이는 드모르간의 법칙에 의해 NOR 회로와 동일한 결과가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 3상 교류 전력 P[W]는?

  1. P=VIcosθ[W]
  2. P=√3VIcosθ[W]
  3. P=2VIcosθ[W]
(정답률: 59%)
  • 3상 교류 전력은 단상과 달리 $\sqrt{3}$배의 전압/전류 관계가 적용되는 공식으로 계산합니다.
    $$\text{P} = \sqrt{3}VI\cos\theta$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 자석이 가지는 자기량의 단위는?

  1. [AT]
  2. [Wb]
  3. [N]
  4. [H]
(정답률: 63%)
  • 자석이 가지는 자기량인 자속과 자극의 세기를 나타내는 단위는 Wb(웨버)입니다.

    오답 노트
    AT: 기자력의 단위
    N: 정전력의 단위
    H: 인덕턴스의 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 직류 전동기를 급정지 또는 역전시키는 전기 제동 방법은?

  1. 플러깅
  2. 계자제어
  3. 워드 레오나드 방식
  4. 일그너 방식
(정답률: 65%)
  • 플러깅(역상제동)은 전동기의 전원 단자를 반대로 연결하여 회전 방향을 급격히 바꾸어 줌으로써 전동기를 급정지시키거나 역전시키는 제동 방법입니다.

    오답 노트
    계자제어: 속도 제어 방식의 일종
    워드 레오나드 방식: 정부하 시 사용하는 전압 제어 방식
    일그너 방식: 변동 부하 시 플라이 휠을 사용하는 전압 제어 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전력(Electric Power)을 맞게 설명 한 것은?

  1. 도선에 흐르는 전류의 양을 말한다.
  2. 전원의 전기적인 압력을 말한다.
  3. 단위 시간 동안에 전하가 하는 일을 말한다.
  4. 전기가 할 수 있는 힘을 말한다.
(정답률: 51%)
  • 전력은 전기 에너지가 단위 시간 동안 수행하는 일의 양을 의미하며, 전압과 전류의 곱으로 계산됩니다.

    오답 노트
    도선에 흐르는 전류의 양: 전류
    전원의 전기적인 압력: 전압
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그림과 같이 도면에서 대각선으로 표시한 가는 실선이 나타내는 뜻은?

  1. 평면
  2. 열처리할 면
  3. 가공 제외 면
  4. 끼워 맞춤하는 부분
(정답률: 56%)
  • 도면에서 특정 면이 평면임을 나타내기 위해 가는 실선으로 대각선(X자 형태)을 그어 표시합니다. 따라서 의 대각선은 평면을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 용접 보조기호를 가장 올바르게 설명한 것은?

  1. 현장점 용접
  2. 전둘레 필릿 용접
  3. 전둘레 현장 용접
  4. 전둘레 용접
(정답률: 62%)
  • 용접 기호에서 기선에 그려진 원은 전둘레 용접을 의미하며, 기선과 꼬리 부분 사이에 그려진 깃발 모양의 기호는 현장 용접을 의미합니다. 따라서 두 기호가 모두 포함된 은 전둘레 현장 용접을 뜻합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 그림과 같이 입체도의 화살표 방향을 정면으로 한 제3각 정투상도로 가장 적합한 것은?

(정답률: 74%)
  • 제3각법 정투상도는 정면도, 평면도, 우측면도를 배치하는 방식입니다. 화살표 방향에서 본 정면도는 L자 형태의 외곽선과 구멍의 정면 모습이 나타나야 하며, 위에서 본 평면도는 상단의 돌출부와 구멍의 중심선이 보이고, 오른쪽에서 본 우측면도는 구멍의 원형 모습과 중심선이 나타나는 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 그림과 같은 3각법에 의한 투상도면의 입체도로 적합한 것은?

(정답률: 79%)
  • 제시된 3각법 도면의 정면도, 평면도, 우측면도를 분석하면 입체 형상을 도출할 수 있습니다. 특히 우측면도에서 대각선 방향으로 깎인 경사면의 형태를 확인하면 가 가장 적합한 입체도임을 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 기계제도에서 제3각법에 대한 설명으로 틀린 것은?

  1. 눈→투상면→물체의 순으로 나타낸다.
  2. 평면도는 정면도의 위에 그린다.
  3. 배면도는 정면도의 아래에 그린다.
  4. 좌측면도는 정면도의 좌측에 그린다.
(정답률: 59%)
  • 제3각법의 배치 원리에 따르면 정면도를 기준으로 평면도는 위, 우측면도는 오른쪽, 좌측면도는 왼쪽에 배치합니다. 배면도는 정면도의 반대 방향(뒤쪽)에 위치하며, 정면도의 아래에 배치되는 도면은 저면도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 도면에서 특정 치수가 비례척도가 아닌 경우를 바르게 표기한 것은?

  1. (24)
  2. 24
  3. 24
  4. 24
(정답률: 54%)
  • 도면에서 비례척도가 아닌 참고치수를 표기할 때는 해당 치수 아래에 밑줄을 그어 표시합니다. 따라서 24와 같이 밑줄이 그어진 표기가 정답입니다.

    오답 노트
    (24): 참고치수가 아닌 괄호 치수 표기법
    24: 수정치수 표기법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 기계제도에서 물체의 투상에 관한 설명 중 잘못된 것은?

  1. 주투상도는 대상물의 모양 및 기능을 가장 명확하게 표시하는 면을 그린다.
  2. 보다 명확한 설명을 위해 주투상도를 보충하는 다른 투상도는 되도록 많이 그린다.
  3. 특별한 이유가 없는 경우 대상물을 가로길이로 놓은 상태로 그린다.
  4. 서로 관련되는 그림의 배치는 되도록 숨은선을 쓰지 않도록 한다.
(정답률: 63%)
  • 기계제도에서 투상도는 대상물의 형상과 기능을 가장 효율적으로 전달하는 것이 목적입니다. 따라서 주투상도를 보충하는 다른 투상도는 불필요하게 많이 그리지 않고, 필요한 최소한의 도면만 그려서 간결하게 표현해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 스프링의 용도에 가장 적합하지 않은 것은?

  1. 충격 완화용
  2. 무게 측정용
  3. 동력 전달용
  4. 에너지 축적용
(정답률: 48%)
  • 스프링은 주로 충격 완화, 에너지 축적, 무게 측정, 진동 흡수 등의 용도로 사용되며, 지속적인 동력을 전달하는 용도로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 재료의 전단 탄성 계수를 바르게 나타낸 것은?

  1. 굽힘 응력/전단 변형률
  2. 전단 응력/수직 변형률
  3. 전단 응력/전단 변형률
  4. 수직 응력/전단 변형률
(정답률: 60%)
  • 전단 탄성 계수(강성 계수)는 재료가 전단 응력을 받았을 때 발생하는 전단 변형률의 비로 정의됩니다.

    오답 노트
    굽힘 응력/전단 변형률: 정의에 맞지 않는 조합
    전단 응력/수직 변형률: 수직 변형률은 세로 탄성 계수와 관련됨
    수직 응력/전단 변형률: 정의에 맞지 않는 조합
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 직접전동 기계요소인 홈 마찰차에서 홈의 각도(α)는?

  1. 2α = 10 ~ 20°
  2. 2α = 20 ~ 30°
  3. 2α = 30 ~ 40°
  4. 2α = 40 ~ 50°
(정답률: 56%)
  • 홈 마찰차에서 미끄럼을 방지하기 위해 설정하는 홈의 각도 $2\alpha$는 일반적으로 $30 \sim 40^{\circ}$ 범위로 설계합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 하중 20[kN]을 지지하는 훅 볼트에서 나사부의 바깥지름은 약 몇 [mm]인가? (단, 허용 응력 σa=50[N/mm2] 이다.)

  1. 29
  2. 57
  3. 10
  4. 20
(정답률: 37%)
  • 훅 볼트의 나사부 바깥지름은 하중과 허용 응력을 이용하여 계산합니다.
    ① $d = \sqrt{\frac{2W}{\sigma}}$ 바깥지름 = \sqrt{2 × 하중 / 허용 응력}
    ② $d = \sqrt{\frac{2 \times 20000}{50}}$
    ③ $d = 28.28$ (약 29)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 평기어에서 잇수가 40개, 모듈이 2.5인 기어의 피치원 지름은 몇 [mm] 인가?

  1. 100
  2. 125
  3. 150
  4. 250
(정답률: 58%)
  • 평기어의 피치원 지름은 모듈과 잇수의 곱으로 계산합니다.
    ① $D = m \times z$ 피치원 지름 = 모듈 × 잇수
    ② $D = 2.5 \times 40$
    ③ $D = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 축계 기계요소에서 레이디얼 하중과 스러스트 하중을 동시에 견딜 수 있는 베어링은?

  1. 니들 베어링
  2. 원추 롤러 베어링
  3. 원통 롤러 베어링
  4. 레이디얼 볼 베어링
(정답률: 43%)
  • 원추 롤러 베어링은 합성 베어링의 일종으로, 축에 직각으로 작용하는 레이디얼 하중과 축 방향으로 작용하는 스러스트 하중을 동시에 견딜 수 있습니다.

    오답 노트
    니들 베어링: 단면 높이가 낮고 부하 용량이 큰 회전운동용
    원통 롤러 베어링: 주로 레이디얼 하중을 지지
    레이디얼 볼 베어링: 축에 직각인 레이디얼 하중만 지지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 체결하려는 부분이 두꺼워서 관통구멍을 뚫을 수 없을 때 사용되는 볼트는?

  1. 탭 볼트
  2. T홈 볼트
  3. 아이 볼트
  4. 스테이 볼트
(정답률: 63%)
  • 탭 볼트는 체결 부위가 두꺼워 관통시킬 수 없는 경우, 한쪽에는 관통 구멍을 뚫고 반대쪽에는 탭으로 나사산을 파서 고정하는 방식입니다.

    오답 노트
    T홈 볼트: 공작기계 테이블의 T홈 고정용
    아이 볼트: 부품 인양용 고리 모양 볼트
    스테이 볼트: 부품 간격 유지 및 격리용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 우드러프 키라고도 하며, 일반적으로 60[mm] 이하의 작은 축에 사용되고, 특히 테이퍼 축에 편리한 키는?

  1. 평키
  2. 반달 키
  3. 성크 키
  4. 원뿔 키
(정답률: 58%)
  • 반달 키는 우드러프 키라고도 하며, 일반적으로 $60\text{mm}$이하의 작은 축에 사용되고 특히 테이퍼 축에 편리한 키입니다.

    오답 노트
    평키: 보스에만 홈을 파며 경하중에 사용
    성크 키: 축과 보스 모두에 홈을 파는 가장 일반적인 키
    원뿔 키: 홈을 파지 않고 마찰력으로 고정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
