무선설비기사 필기 기출문제복원 (2015-03-07)

무선설비기사 2015-03-07 필기 기출문제 해설

이 페이지는 무선설비기사 2015-03-07 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비기사
(2015-03-07 기출문제)

목록

1과목: 디지털 전자회로

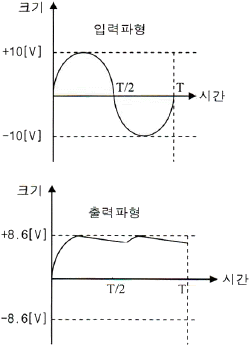

1. 다음 그림은 정류회로의 입력파형과 출력파형을 나타내었다. 주어진 입출력 특성을 만족시키는 정류회로는? (단, 다이오드의 문턱전압은 0.7[V]이고, 변압기의 권선비는 1:1이라고 가정한다.)

  1. 반파정류회로
  2. 유도성 중간탭 전파정류회로
  3. 2배압 정류회로
  4. 용량성 필터를 갖는 브리지 전파정류회로
(정답률: 88%)
  • 입력 파형의 양(+)과 음(-)의 주기 모두가 출력으로 나타나므로 전파정류회로이며, 출력 파형이 평탄하게 유지되는 리플 성분이 보이므로 용량성 필터가 포함된 브리지 전파정류회로입니다.
    출력 전압은 입력 전압 $10\text{V}$에서 다이오드 2개를 거친 전압 강하 $0.7\text{V} \times 2 = 1.4\text{V}$를 뺀 $8.6\text{V}$로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 정류회로 출력 성분 중 교류인 리플을 제거하기 위해 정류회로 다음 단에 접속되는 회로는 무엇인가?

  1. 평활회로
  2. 클램핑회로
  3. 정전압회로
  4. 클리핑회로
(정답률: 88%)
  • 정류회로를 통해 출력된 맥류 성분 중 교류 성분인 리플(Ripple)을 제거하여 직류에 가깝게 만드는 회로를 평활회로라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 주어진 그림은 N-채널 FET 소자의 직류전달 특성을 나타내었다. 이 소자의 트랜스컨덕턴스는?

  1. 1.0[ms]
  2. 2.0[ms]
  3. 10[ms]
  4. 20[ms]
(정답률: 75%)
  • 트랜스컨덕턴스는 게이트-소스 전압 변화량에 따른 드레인 전류의 변화 비율을 의미합니다.
    ① [기본 공식] $g_{m} = \frac{\Delta I_{D}}{\Delta V_{GS}}$
    ② [숫자 대입] $g_{m} = \frac{1.5 \times 10^{-3} - 0.5 \times 10^{-3}}{-1 - (-2)}$
    ③ [최종 결과] $g_{m} = 1.0 \text{ ms}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 입력 저항이 20[kΩ]인 증폭기에 직렬 전류 궤환회로를 적용할 경우 입력 저항값은 얼마가 되는가? (단, Aβ=9이다.)

  1. 0.1[MΩ]
  2. 0.2[MΩ]
  3. 0.3[MΩ]
  4. 0.4[MΩ]
(정답률: 77%)

  • = 20 * (Aβ + 1) = 20*10 = 200 = 0.2M

  • 직렬 전류 궤환회로를 적용하면 입력 저항이 $(1+A\beta)$배만큼 증가하는 특성을 가집니다.
    ① [기본 공식] $R_{i} = (1 + A\beta)R$
    ② [숫자 대입] $R_{i} = (1 + 9) \times 20\text{k}\Omega$
    ③ [최종 결과] $R_{i} = 200\text{k}\Omega = 0.2\text{M}\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 궤환회로에 대한 설명으로 틀린 것은?

  1. 궤환으로 입력 임피던스는 감소한다.
  2. 궤환으로 전체 이득은 감소한다.
  3. 궤환으로 주파수 일그러짐이 감소한다.
  4. 궤환으로 출력 임피던스는 감소한다.
(정답률: 66%)
  • 제시된 회로 는 입력측이 직렬, 출력측이 병렬인 전압-직렬 궤환 회로입니다. 직렬 궤환은 입력 임피던스를 증가시키는 특성을 가지므로, 입력 임피던스가 감소한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 전력증폭기에 대한 설명으로 틀린 것은?

  1. 대신호 동작용으로 사용된다.
  2. 증폭기의 선형동작에 의해 고조파 왜곡이 생긴다.
  3. 고출력 증폭을 위해 사용된다.
  4. 부궤환 회로를 적용하면, 저왜곡 고출력이 가능하다.
(정답률: 60%)
  • 고조파 왜곡은 증폭기가 비선형 동작(포화 영역 등)을 할 때 발생합니다. 선형 동작은 입력 신호의 파형을 그대로 유지하며 증폭하는 것이므로 왜곡이 발생하지 않습니다.

  • 선형 동작에서는 왜곡이 발생하지 않는다.

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 정궤환(Positive Feedback)을 사용하는 발진회로에서 발진을 위한 궤환루프(Feedback Loop)의 조건은?

  1. 궤환루프의 이득은 없고, 위상천이가 180°이다.
  2. 궤환루프의 이득은 1보다 작고, 위상천이가 90°이다.
  3. 궤환루프의 이득은 1이고, 위상천이는 0°이다.
  4. 궤환루프의 이득은 1보다 크고, 위상천이는 180°이다.
(정답률: 82%)
  • 발진회로가 지속적으로 발진하기 위해서는 바크하우젠(Barkhausen)의 기준을 만족해야 합니다. 즉, 궤환루프의 이득(Loop Gain)은 1 이상이어야 하며, 위상천이는 $0^{\circ}$ (또는 $360^{\circ}$의 정수배)가 되어 입력 신호와 위상이 일치하는 정궤환 조건이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림과 같은 발진회로의 명칭은 무엇인가?

  1. 콜피츠발진회로
  2. LC발진회로
  3. 하틀리발진회로
  4. 클랩발진회로
(정답률: 87%)
  • 제시된 회로는 인덕터(L)가 두 개로 분할되어 탭이 구성된 형태를 가지고 있습니다. 이처럼 코일(L)을 분할하여 사용하는 발진 회로의 특징을 가진 하틀리발진회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 정보 전송에서 반송파로 사용되는 정현파의 위상에 정보를 싣는 변조 방식은?

  1. PSK
  2. FSK
  3. PCM
  4. ASK
(정답률: 84%)
  • PSK(Phase Shift Keying)는 반송파의 위상을 변화시켜 정보를 전송하는 위상 변조 방식입니다.

    오답 노트
    FSK: 주파수 변화
    ASK: 진폭 변화
    PCM: 아날로그 신호를 디지털로 변환하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. FM 변조에서 최대 주파수 편이가 80[kHz]일 때 주파수 변조파의 대역폭은 얼마인가?

  1. 40[kHz]
  2. 60[kHz]
  3. 80[kHz]
  4. 160[kHz]
(정답률: 89%)
  • FM 변조의 대역폭은 최대 주파수 편이의 2배로 계산합니다.
    ① [기본 공식] $BW = 2 \times \Delta f$
    ② [숫자 대입] $BW = 2 \times 80$
    ③ [최종 결과] $BW = 160 \text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. RC 충ㆍ방전 회로에서 상승시간(Rise Time)이란 무엇인가?

  1. 출력전압이 최종값의 90[%]로부터 10[%]에 이르기까지 소요되는 시간
  2. 스위치를 넣은 후 출력전압이 최종값의 10[%]에서 90[%]까지 소요되는 시간
  3. 스위치를 넣은 후 출력전압이 최종값의 90[%]에서 100[%]까지 소요되는 시간
  4. 스위치를 넣은 후 출력전압이 최종값의 10[%]에 이르는데 소요되는 시간
(정답률: 89%)
  • RC 충방전 회로에서 상승시간(Rise Time)은 전압이 급격히 상승하는 구간의 시간을 의미하며, 일반적으로 출력 전압이 최종 값의 $10\%$에서 $90\%$까지 도달하는 데 걸리는 시간으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 그림과 같은 단안정 멀티바이브레이터 회로에서 콘덴서 C2의 역할은 무엇인가?

  1. 스위칭 속도를 빠르게 한다.
  2. 상태를 저장하는 메모리 기능을 한다.
  3. 트랜지스터의 베이스 전위를 일정하게 한다.
  4. 출력 파형의 진폭크기를 결정한다.
(정답률: 72%)
  • 제시된 회로에서 콘덴서 $C_2$는 가속 콘덴서(Speed-up Capacitor)로 사용되었습니다. 이는 회로의 시정수를 조절하여 트랜지스터의 스위칭 속도를 빠르게 하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 2진법 곱셈 1010×0101의 계산값은?

  1. 0110010
  2. 1110001
  3. 0111001
  4. 0110001
(정답률: 77%)
  • 2진수 곱셈은 10진수로 변환하여 계산한 후 다시 2진수로 변환하는 것이 가장 정확하고 빠릅니다.
    ① [기본 공식]
    $$10진수 \text{ 변환} \rightarrow \text{곱셈} \rightarrow 2진수 \text{ 변환}$$
    ② [숫자 대입]
    $$1010_2 = 10_{10}, \quad 0101_2 = 5_{10}$$
    $$10 \times 5 = 50_{10}$$
    ③ [최종 결과]
    $$50_{10} = 0110010_2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 10진수 45를 2진수로 변환한 값으로 맞는 것은?

  1. 101100
  2. 101101
  3. 101110
  4. 101111
(정답률: 86%)
  • 10진수를 2진수로 변환하기 위해 2로 계속 나누어 나머지를 역순으로 나열하는 방식을 사용합니다.
    ① [기본 공식]
    $$10진수 \div 2 = 몫 \dots 나머지$$
    ② [숫자 대입]
    $$45 \div 2 = 22 \dots 1$$
    $$22 \div 2 = 11 \dots 0$$
    $$11 \div 2 = 5 \dots 1$$
    $$5 \div 2 = 2 \dots 1$$
    $$2 \div 2 = 1 \dots 0$$
    $$1 \div 2 = 0 \dots 1$$
    ③ [최종 결과]
    $$101101$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 논리 함수 를 간소화한 것으로 옳은 것은?

  1. A+B
(정답률: 81%)
  • 불 대수 법칙을 이용하여 논리 함수를 간소화하는 문제입니다. 주어진 식 $y = AB + A\bar{B} + \bar{A}B$에서 공통 인수를 묶어 정리하면 다음과 같습니다.
    $$y = A(B + \bar{B}) + \bar{A}B$$
    $$y = A \cdot 1 + \bar{A}B$$
    $$y = A + \bar{A}B$$
    분배 법칙 $A + \bar{A}B = (A + \bar{A})(A + B)$를 적용하면
    $$y = 1 \cdot (A + B)$$
    $$y = A + B$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. JK-Flip Flop에서 J입력과 K입력이 모두 1이고 CP=1일 때 출력은?

  1. 출력은 반전한다.
  2. Set 출력은 1, Reset 출력은 0이다.
  3. Set 출력은 0, Reset 출력은 1이다.
  4. 출력은 1이다.
(정답률: 82%)
  • JK 플립플롭에서 $J=1, K=1$인 상태로 클록 펄스($CP$)가 인가되면, 현재 출력 상태가 $0$이면 $1$로, $1$이면 $0$으로 바뀌는 반전(Toggle) 동작이 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 25진 리플 카운터를 설계할 경우 최소한 몇 개의 플립플롭이 필요한가?

  1. 4개
  2. 5개
  3. 6개
  4. 7개
(정답률: 90%)
  • 플립플롭 $n$개로 표현 가능한 최대 상태 수는 $2^{n}$이며, $2^{n} \ge 25$를 만족하는 최소 정수 $n$을 구해야 합니다.
    ① [기본 공식] $2^{n} \ge N$
    ② [숫자 대입] $2^{n} \ge 25$
    ③ [최종 결과] $n = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 리플 카운터(Ripple Counter)에 대한 설명으로 틀린 것은?

  1. 비동기 카운터이다.
  2. 카운트 속도가 동기식 카운터에 비해 느리다.
  3. 최대 동작 주파수에 제한을 받지 않는다.
  4. 회로 구성이 간단하다.
(정답률: 67%)
  • 리플 카운터는 앞단 플립플롭의 출력이 뒷단의 클록으로 입력되는 비동기식 구조이므로, 각 단계를 거칠 때마다 지연 시간이 누적되어 최대 동작 주파수에 제한을 받게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 여러 개의 회로가 단일 회선을 공동으로 이용하여 신호를 전송하는데 필요한 장치는?

  1. 멀티플렉서
  2. 디멀티플렉서
  3. 인코더
  4. 디코더
(정답률: 86%)
  • 여러 개의 입력 신호 중 하나를 선택하여 단일 전송 회선을 통해 전송함으로써 회선을 효율적으로 공유하게 해주는 장치가 멀티플렉서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 반가산기(Half Adder)에서 A=1, B=1일 경우 S(Sum)의 값은?

  1. -1
  2. 1
  3. 0
  4. 2
(정답률: 84%)
  • 반가산기의 합(Sum) 출력은 두 입력의 XOR 연산 결과와 같습니다. 입력 $A=1, B=1$일 때, XOR 연산 결과는 $0$이 됩니다.

    오답 노트
    S=1: 입력이 서로 다를 때의 결과값임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 200[W] 전력의 반송파를 사용하여 신호를 변조도 80[%]로 진폭변조하여 전송하고자 할 때 소요되는 총 전력은 약 몇 [W]인가?

  1. 218[W]
  2. 264[W]
  3. 286[W]
  4. 342[W]
(정답률: 78%)

  • (1 + (0.8^2)/2 ) * 200 = 1.32 * 200 = 264

  • 진폭변조(AM)에서 반송파 전력과 변조도를 이용해 전체 전력을 구하는 공식입니다.
    ① [기본 공식] $P_m = P_c(1 + \frac{m^2}{2})$
    ② [숫자 대입] $P_m = 200(1 + \frac{0.8^2}{2})$
    ③ [최종 결과] $P_m = 264$ W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 SSB 신호에 대한 설명으로 틀린 것은?

  1. SSB 신호는 DSB-SC와 같이 동기검파를 수행하여 원래의 변조신호를 얻을 수 있다.
  2. SSB 신호는 DSB의 두 개 측파를 모두 전송하는 것이 아니고 한쪽만 전송하는 것이므로 신호의 분리에 날카로운 차단 특성을 가진 필터를 사용해야 한다.
  3. 변조하는 신호에 DC성분이 있는 경우 SSB를 사용할 수 없다.
  4. SSB 신호는 복조기에서의 주파수 및 위상의 오차에 대한 영향이 DSB에 영향을 미치는 정도와 유사하다.
(정답률: 68%)
  • SSB 신호는 복조 시 동기검파를 수행하는데, 이때 국부발진기의 주파수나 위상이 수신파와 조금만 달라도 검파 성능이 크게 저하됩니다. 따라서 주파수 및 위상 오차에 의한 영향이 DSB보다 훨씬 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 페이딩을 방지하기 위하여 동일한 통신정보를 여러 개의 주파수에 실어서 전송하는 다이버시티 방식은 무엇인가?

  1. 공간 다이버시티
  2. 편파 다이버시티
  3. 주파수 다이버시티
  4. 시간 다이버시티
(정답률: 88%)
  • 다이버시티는 페이딩 영향을 줄이기 위해 동일 정보를 여러 경로로 보내는 기술입니다. 그 중 동일한 통신 정보를 서로 다른 여러 개의 주파수에 실어 전송하는 방식이 주파수 다이버시티입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. QAM(Quadrature Amplitude Modulation) 신호는 정보데이터에 의하여 반송파의 무엇을 변경하여 얻는 신호인가?

  1. 주파수
  2. 위상
  3. 진폭
  4. 위상과 진폭
(정답률: 90%)
  • QAM은 진폭 변조(AM)와 위상 변조(PM)를 결합한 방식입니다. 따라서 정보 데이터에 따라 반송파의 위상과 진폭을 동시에 변경하여 전송하는 신호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 이동전화 시스템에서 사용하고 있는 핸드오프(hand-Off) 기능에 대해 맞게 설명한 것은?

  1. 이동전화단말기와 기지국간의 통화종료를 의미한다.
  2. 이동전화교환국과 기지국간의 정보전송속도의 변경을 의미한다.
  3. 이동전화단말기가 통화 중에 이동시 통화채널이 인접기지국에 자동 절환되는 것을 의미한다.
  4. 발신과 착신의 신호송출 기능을 의미한다.
(정답률: 89%)
  • 핸드오프는 이동전화 단말기가 통화 중에 기지국 서비스 영역 경계를 넘어 이동할 때, 통화가 끊기지 않도록 현재 채널을 인접 기지국의 가용 채널로 자동으로 전환해 주는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 GPS를 이용하여 위치 측정시 발생하는 오차가 아닌 것은?

  1. 대류층의 굴절오차
  2. 위성시계오차
  3. 온도상승오차
  4. 다중경로오차
(정답률: 83%)
  • GPS 위치 측정 오차는 주로 신호가 전달되는 경로상의 물리적 특성이나 시간 동기화 문제로 발생합니다. 온도 상승은 신호의 전파 경로(거리)에 직접적인 오차를 유발하는 주요 요인이 아닙니다.

    오답 노트
    대류층의 굴절오차: 대기 밀도 차이로 인한 신호 굴절 발생
    위성시계오차: 위성 탑재 원자시계의 미세한 오차 발생
    다중경로오차: 건물 등에 반사되어 신호가 여러 경로로 수신됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

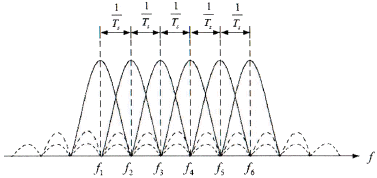

27. 다음 그림과 같은 다수의 반송파 주파수를 가지고 변조하는 변조방식과 다중화하는 방식을 바르게 짝지은 것은?

  1. MFSK - OFDM
  2. MPSK - OFDM
  3. MFSK - FDM
  4. MPSK - TDM
(정답률: 78%)
  • 제시된 그림 처럼 다수의 부반송파를 사용하여 주파수 효율을 높이는 변조 방식은 MFSK이며, 이를 다중화하여 전송하는 방식은 OFDM입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 그림에 나타낸 성상도는 어떤 변조방식에 대한 성상도인가?

  1. BPSK
  2. QPSK
  3. 8PSK
  4. 16PSK
(정답률: 82%)
  • 제시된 성상도 를 보면 위상을 $\pi/2$ ($90^{\circ}$)씩 변화시켜 4개의 디지털 심볼을 전송하는 4진 PSK 방식이므로 QPSK입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 레이더(Radar)에 대한 설명으로 옳은 것은?

  1. 자이로를 이용하여 스스로 위치와 방향을 알 수 있다.
  2. 방향만 알 수 있고 거리는 파악이 어렵다.
  3. 펄스를 보내 물체로부터 반사된 펄스가 수신될 때까지의 시간을 측정한다.
  4. 상대방의 위치와 속도를 알 수 없다.
(정답률: 87%)
  • 레이더는 전자기파 펄스를 송신한 후, 물체에 반사되어 돌아오는 펄스를 수신하여 그 시간 차이를 통해 거리와 위치를 측정하는 시스템입니다.

    오답 노트
    자이로를 이용하여 위치와 방향을 알 수 있다: 이는 관성항법장치(INS)에 대한 설명입니다.
    방향만 알 수 있고 거리는 파악이 어렵다: 레이더는 거리 측정에 특화되어 있습니다.
    상대방의 위치와 속도를 알 수 없다: 도플러 효과 등을 통해 위치와 속도 모두 파악 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 전파 지연시간을 이용하는 항법장치는?

  1. VOR(Very high Frequency Omnidirectional Range)
  2. INS(Inertial Navigation System)
  3. DME(Distance Measuring Equipment)
  4. GPS(Global Positioning System)
(정답률: 85%)
  • DME(Distance Measuring Equipment)는 송신소와 항공기 사이의 전파 왕복 지연시간을 측정하여 거리를 산출하는 항법장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 납 축전지의 구성요소와 재료의 연결이 잘못된 것은?

  1. 양극판 - 이산화납
  2. 격리판 - 니켈
  3. 음극판 - 납
  4. 전해액 - 묽은황산
(정답률: 70%)
  • 격리판은 양극판과 음극판의 접촉을 막기 위해 전기가 통하지 않는 비전도성 재질을 사용해야 합니다. 하지만 니켈은 전기가 잘 통하는 도전성 재질이므로 격리판 재료로 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 충전의 종류가 아닌 것은?

  1. 속충전
  2. 저충전
  3. 균등충전
  4. 부동충전
(정답률: 80%)
  • 축전지의 충전 방식에는 속충전, 균등충전, 부동충전 등이 있으며, 저충전이라는 충전 방식은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 전력장치인 수전설비에 해당하지 않는 것은?

  1. 비교기
  2. 유입개폐기
  3. 단로기
  4. 자동전압 조정기
(정답률: 85%)
  • 수전설비는 전력을 받아들이는 설비로, 유입개폐기, 단로기, 자동전압 조정기 등이 이에 해당합니다. 반면 비교기는 신호를 비교하여 출력하는 회로 소자로 수전설비에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 정전압안정화회로에 대한 설명으로 잘못된 것은?

  1. 전압안정계수는 낮을수록 좋다.
  2. 출력저항은 작을수록 유리하다.
  3. 온도계수는 높을수록 좋다.
  4. 회로구성에 제너다이오드가 많이 사용된다.
(정답률: 65%)
  • 정전압안정화회로에서 온도계수가 높으면 온도 변화에 따라 제너 전압의 변동 폭이 커지므로 전압 안정화 성능이 떨어집니다. 따라서 온도계수는 낮을수록 좋습니다.

    오답 노트
    전압안정계수: 낮을수록 입력 전압 변동에 따른 출력 전압 변화가 적어 유리함
    출력저항: 작을수록 부하 변동 시 전압 유지 능력이 좋아 유리함
    제너다이오드: 항복 전압을 이용하여 정전압을 유지하는 핵심 소자로 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 송신기에 의사공중선 대신 16[Ω]의 무유도 저항을 연결한 후, 측정한 전류값이 5[A]일 경우 송신기의 출력 값은 얼마인가?

  1. 300[W]
  2. 400[W]
  3. 500[W]
  4. 600[W]
(정답률: 87%)
  • 송신기의 출력은 저항에 흐르는 전류의 제곱과 저항값의 곱으로 계산하는 전력 공식을 사용합니다.
    ① [기본 공식] $P = I^{2}R$
    ② [숫자 대입] $P = 5^{2} \times 16$
    ③ [최종 결과] $P = 400$
    따라서 송신기의 출력 값은 $400\text{W}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 수신기의 성능을 나타내는 요소 중 충실도에 대한 설명으로 맞는 것은?

  1. 미약 전파 수신 능력
  2. 혼신 분리 제거 능력
  3. 원음 재생 능력
  4. 장시간 일정출력 유지 능력
(정답률: 86%)
  • 충실도는 수신기가 수신한 신호를 얼마나 왜곡 없이 원래의 소리 그대로 재생할 수 있는지를 나타내는 원음 재생 능력을 의미합니다.

    오답 노트
    미약 전파 수신 능력: 감도
    혼신 분리 제거 능력: 선택도
    장시간 일정출력 유지 능력: 안정도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 접지저항이 큰 순서로 올바르게 나열한 것은?

  1. ㄱ＞ㄴ＞ㄷ
  2. ㄷ＞ㄱ＞ㄴ
  3. ㄴ＞ㄱ＞ㄷ
  4. ㄱ＞ㄷ＞ㄴ
(정답률: 85%)
  • 각 접지 방식의 일반적인 접지저항 크기를 비교하면 심굴접지 방식(약 $10\Omega$) > 방사상접지 방식(약 $5\Omega$) > 다중접지 방식(약 $1\sim2\Omega$) 순으로 큽니다.
    따라서 의 항목 중 접지저항이 큰 순서는 심굴접지 방식 > 방사상접지 방식 > 다중접지 방식 순이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 안테나 실효고 측정방법 중의 하나인 표준 안테나에 의한 방법에서 표준 안테나로 주로 사용되는 안테나는?

  1. 롬빅 안테나
  2. 야기 안테나
  3. 루프 안테나
  4. 브라운 안테나
(정답률: 79%)
  • 안테나의 실효고를 측정할 때, 기준이 되는 표준 안테나로는 전계 강도를 정확하게 측정할 수 있는 루프 안테나가 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 직류 출력전압이 무부하시 220[V]이고 전부하시의 출력전압이 200[V]일 때 전압 변동률은?

  1. 22[%]
  2. 20[%]
  3. 12[%]
  4. 10[%]
(정답률: 81%)
  • 전압 변동률은 무부하 전압과 전부하 전압의 차이를 전부하 전압에 대한 비율로 계산합니다.
    ① [기본 공식] $\text{변동률} = \frac{V_{0} - V_{fl}}{V_{fl}} \times 100$
    ② [숫자 대입] $\text{변동률} = \frac{220 - 200}{200} \times 100$
    ③ [최종 결과] $\text{변동률} = 10\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 평활회로에 대한 설명으로 틀린 것은?

  1. 쵸크 입력형 평활회로의 경우 부하전류가 작을수록 맥동률이 크다.
  2. 콘덴서 입력형 평활회로의 경우 콘덴서 용량이 작을수록 맥동률이 작다.
  3. 쵸크 입력형 평활회로의 경우 단상반파 및 배전압 정류회로에 주로 적용된다.
  4. 콘덴서 입력형 평활회로의 경우 부하전류의 최대치와 평균치와의 차가 크다.
(정답률: 80%)
  • 콘덴서 입력형 평활회로에서 콘덴서는 전압의 변동을 줄여 맥동률을 낮추는 역할을 합니다. 따라서 콘덴서 용량이 클수록 맥동률이 작아지며, 용량이 작아지면 맥동률은 오히려 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 공학

41. 다음 중 TEM파(Transverse Electromagnetic Wave)에 대한 설명으로 옳은 것은?

  1. 전파 진행방향에 전계성분만 존재하고 자계성분은 존재하지 않는다.
  2. 전파 진행방향에 자계성분만 존재하고 전계성분은 존재하지 않는다.
  3. 전파 진행방향에 전계, 자계성분이 모두 존재하지 않는다.
  4. 전파 진행방향에 전계, 자계성분이 모두 존재한다.
(정답률: 81%)
  • TEM파(횡전자기파)는 전계($E$)와 자계($H$)가 모두 전파의 진행 방향에 수직으로 진동하는 파형입니다. 따라서 전파 진행 방향으로는 전계와 자계 성분이 모두 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 파장이 가장 짧은 주파수 대역은 어느 것인가?

  1. HF(High Frequency)
  2. SHF(Super High Frequency)
  3. EHF(Extremely High Frequency)
  4. VHF(Very High Frequency)
(정답률: 86%)
  • 전파의 파장($\lambda$)은 주파수($f$)에 반비례합니다. 따라서 주파수 대역 중 가장 높은 주파수를 가진 EHF(Extremely High Frequency)가 파장이 가장 짧습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 비유전율이 9이고 비투자율이 1인 매질을 전파하는 전자파의 속도는 자유공간을 전파할 때와 비교하여 약 몇 배의 속도인가?

  1. 3.33배
  2. 2.33배
  3. 1.33베
  4. 0.33배
(정답률: 87%)
  • 매질 내에서의 전자파 전파 속도는 자유 공간에서의 속도를 비유전율과 비투자율의 곱의 제곱근으로 나눈 값과 같습니다.
    ① [기본 공식] $v = \frac{c}{\sqrt{\epsilon_r \mu_r}}$
    ② [숫자 대입] $v = \frac{c}{\sqrt{9 \times 1}}$
    ③ [최종 결과] $v = 0.33c$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 전송효율이 낮고 전송거리가 짧아 일반적으로 매우 낮은 주파수대역이나 전화선 등에 사용하기 적합한 급전선은 무엇인가?

  1. 도파관식 급전선
  2. 비동조 급전선
  3. 동축케이블형 급전선
  4. 평행이선식 급전선
(정답률: 67%)
  • 평행이선식 급전선은 구조가 단순하여 설치가 쉽지만, 외부 전자기파의 영향을 많이 받고 전송 효율이 낮으며 전송 거리가 짧아 주로 저주파 대역이나 일반 전화선 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 부하의 정류화 임피던스가 Zn=1.5+j0인 무손실 급전선의 전압 정재파비는 얼마인가?

  1. 1.0
  2. 1.5
  3. 2.0
  4. 3.0
(정답률: 80%)
  • 무손실 급전선에서 부하 임피던스가 순수 저항성($Z_n = R + j0$)일 때, 전압 정재파비(VSWR)는 특성 임피던스($Z_0 = 1\Omega$가정 시)와 부하 임피던스의 비율로 결정됩니다.
    ① [기본 공식] $VSWR = \frac{Z_n}{Z_0}$
    ② [숫자 대입] $VSWR = \frac{1.5}{1}$
    ③ [최종 결과] $VSWR = 1.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 안테나 정합회로가 아닌 것은?

  1. 테이퍼 정합 회로
  2. Φ형 정합회로
  3. T형 정합 회로
  4. Y형 정합회로
(정답률: 85%)
  • 안테나의 임피던스를 정합시키기 위해 사용하는 대표적인 회로는 Y형 정합, T형 정합, 테이퍼 정합, 그리고 스터브 정합 등이 있습니다.

    오답 노트
    Φ형 정합회로: 안테나 정합회로의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 도파관에 대한 설명으로 틀린 것은?

  1. 도파관내의 전파속도에는 위상속도와 군속도가 있다.
  2. 고역통과 필터의 일종이다.
  3. 도파관에 전송할 수 있는 파장은 모드에 따라 다르다.
  4. 주파수가 높을수록 저항손실과 유전체손실이 커진다.
(정답률: 71%)
  • 도파관은 주파수가 높아질수록 도체 표면의 표피효과로 인해 저항손실은 증가하지만, 전송 효율이 좋아지며 특정 차단 주파수 이상에서만 동작하는 고역통과 필터 특성을 가집니다. 다만, 일반적인 도파관의 손실 특성 설명 중 주파수 증가에 따른 손실 변화 양상이 정답의 설명과 일치하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 특성임피던스가 각각 200[Ω]과 800[Ω]인 선로를 λ/4 임피던스 변환기를 이용하여 정합하고자 할 경우 삽입선로의 특성임피던스 값은?

  1. 600[Ω]
  2. 500[Ω]
  3. 400[Ω]
  4. 300[Ω]
(정답률: 84%)
  • 두 선로의 특성임피던스가 서로 다를 때, $\lambda/4$ 변환기를 이용한 정합 임피던스는 두 임피던스의 기하평균값으로 결정됩니다.
    $$\text{정합 임피던스 } Z_0 = \sqrt{Z_1 \times Z_2}$$
    $$Z_0 = \sqrt{200 \times 800}$$
    $$Z_0 = 400\ \Omega$$

  • √(200 x 800) = √(160000) = 400

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 반치각이란 주엽의 최대 복사 강도(방향)에 대해 몇 [dB]가 되는 두 방향 사이의 각을 말하는가?

  1. 0[dB]
  2. -3[dB]
  3. -6[dB]
  4. -12[dB]
(정답률: 82%)
  • 반치각(Half Power Beam Width)은 주엽의 최대 복사 강도에서 전력이 절반($1/2$)으로 줄어드는 지점 사이의 각도를 말하며, 전력비로 환산하면 $-3\text{ dB}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 사용파장이 λ이고 공진파장을 λO라고 할 경우, λ＞λO 조건이라면 최적의 안테나 공진을 위하여 삽입해야 할 것으로 적합한 것은?

  1. 저항
  2. 절연체
  3. 연장코일
  4. 단축콘덴서
(정답률: 77%)
  • 사용파장 $\lambda$가 공진파장 $\lambda_0$보다 길다는 것은 사용주파수가 공진주파수보다 낮다는 의미입니다. 이때 안테나의 전기적 길이를 늘려 공진을 맞추기 위해서는 연장코일을 삽입해야 합니다.

    오답 노트
    단축콘덴서: 사용주파수가 공진주파수보다 높을 때(파장이 짧을 때) 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 절대이득의 기준 안테나는 무엇인가?

  1. 무손실 등방성 안테나
  2. 무손실 반파 다이폴 안테나
  3. 무손실 혼(Horn) 안테나
  4. λ/4보다 극히 짧은 수직접지 안테나
(정답률: 81%)
  • 절대이득은 모든 방향으로 동일하게 전파를 방사하는 무손실 등방성 안테나를 기준(0 dBi)으로 하여 임의의 안테나 이득을 측정하는 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 안테나 파라미터와 관계없는 것은?

  1. 편파
  2. 방사패턴
  3. 이득
  4. 반사손실
(정답률: 56%)
  • 안테나 파라미터에는 편파, 방사패턴, 이득, 고유주파수, 복사저항, 지향성 등이 포함됩니다. 반사손실은 안테나 자체의 파라미터라기보다 임피던스 정합 상태를 나타내는 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 TV 수신용 광대역 야기 안테나의 종류로 적합하지 않은 것은?

  1. 슬롯(Slot)형 안테나
  2. 코니털(Conical)형 안테나
  3. U라인(U-Line)형 안테나
  4. 인라인(In-Line)형 안테나
(정답률: 67%)
  • TV 수신용 광대역 야기 안테나에는 인라인(In-Line)형, U라인(U-Line)형, 코니털(Conical)형 안테나가 사용됩니다.

    오답 노트
    슬롯(Slot)형 안테나: 마이크로파 대역에서 주로 사용하는 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 제1종 접지는 몇 옴[Ω] 이하를 요구하는가?

  1. 10[Ω]
  2. 20[Ω]
  3. 30[Ω]
  4. 40[Ω]
(정답률: 82%)
  • 전기 설비의 안전을 위한 접지 저항 기준을 묻는 문제입니다.
    제1종 접지는 $10\Omega$이하, 제2종 접지는 $5\Omega$이하, 제3종 접지는 $100\Omega$이하를 요구합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 마이크로파 대역에서 주로 사용하는 지상파는?

  1. 지표파
  2. 직접파
  3. 대지 반사파
  4. 회절파
(정답률: 72%)
  • 마이크로파 대역은 주파수가 매우 높아 직진성이 강하므로, 송신소와 수신소 사이에 장애물이 없는 경우 직접파를 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 지표파의 대지에 대한 영향으로 틀린 것은?

  1. 지표파의 전계강도 감쇠가 커지는 순서는 “해상→해안→평야→구릉→산압→시가지”이다.
  2. 주파수가 낮을수록 멀리 전파된다.
  3. 대지의 유전율이 클수록 멀리 전파된다.
  4. 수평편파보다 수직편파 쪽이 감쇠가 작다.
(정답률: 77%)
  • 지표파는 대지의 도전율이 클수록, 유전율이 작을수록 감쇠가 작아져 더 멀리 전파됩니다. 따라서 대지의 유전율이 클수록 멀리 전파된다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 라디오 덕트를 발생시키는 원인으로 볼 수 없는 것은?

  1. 육상의 건조한 공기가 해상으로 흘러 들어갈 때
  2. 야간에 지면 쪽의 공기가 상층부의 공기보다 빨리 냉각될 때
  3. 고기압권에서 발생한 하강기류가 해면으로 내려올 때
  4. 온난기단이 한랭기단 아래쪽으로 끼어 들어갈 때
(정답률: 84%)
  • 라디오 덕트는 굴절률이 고도에 따라 급격히 감소할 때 발생합니다. 온난기단이 한랭기단 아래쪽으로 끼어 들어가는 현상은 일반적인 덕트 형성 원인과 거리가 멀며, 보통 한랭기단이 온난기단 위로 올라타거나 온도 역전층이 형성될 때 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 페이딩(Fading) 현상에 대한 설명으로 틀린 것은?

  1. 두 개 이상의 전파가 서로 간섭을 일으켜 진폭 및 위상이 불규칙해지는 현상이다.
  2. 단시간 내에서 일어나는 전하의 감쇠로 여러 가지 요인에 의해 발생된다.
  3. 간섭파만 존재할 경우 레일리(Rayleigh) 페이딩으로 모델링한다.
  4. 전파의 반사, 산란 등으로 인해 전파의 경로가 여러 경로로 흩어지는 것을 간섭성(Interference) 페이딩이라고 한다.
(정답률: 62%)
  • 전파의 반사, 산란 등으로 인해 전파 경로가 여러 개로 나뉘어 수신점에 도달하며 발생하는 현상은 간섭성 페이딩이 아니라 산란성 페이딩에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 태양 표면의 폭발로 인하여 20[MHz] 이상의 높은 주파수에서 전파 장해가 심하게 나타나며 위도가 높은 지방일수록 영향이 더 큰 것은 어떤 현상 때문인가?

  1. 자기 폭풍(Magnetic Storm)
  2. 델린저 현상(Delinger Phenomenon)
  3. 코로나 손실(Corona Loss)
  4. 룩셈부르크 효과(Luxemburg Effect)
(정답률: 83%)
  • 자기 폭풍은 태양 표면의 폭발로 인해 지구 자기장이 급격히 변동하는 현상으로, 특히 $20\text{MHz}$이상의 고주파 전파 장해를 유발하며 고위도 지방에서 영향이 더 크게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 자연잡음인 공전 잡음을 효과적으로 방지하기 위한 대책이 아닌 것은?

  1. 지향성 공중선 사용
  2. 수신기의 수신대역폭을 넓히고 선택폭을 개선
  3. 송신 출력을 높여 수신 S/N비를 증대
  4. 비접지 공중선 사용
(정답률: 78%)
  • 공전 잡음은 전리층의 전자와 이온의 충돌로 발생하는 잡음으로, 수신 대역폭이 넓어질수록 더 많은 잡음 전력이 유입됩니다. 따라서 수신 대역폭을 좁게 제한하여 잡음 유입을 최소화하는 것이 올바른 대책입니다.

    오답 노트
    지향성 공중선 사용: 특정 방향의 잡음을 차단하여 효과적임
    송신 출력 높임: 신호 전력을 키워 S/N비를 개선함
    비접지 공중선 사용: 지면 잡음 유입을 줄여 효과적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 무선통신 시스템

61. 디지털 중계 전송에서 재생 펄스의 흔들림 현상을 무엇이라고 하는가?

  1. Distortion
  2. Bit error
  3. Jitter
  4. Timing
(정답률: 85%)
  • 디지털 전송 시스템에서 재생 펄스의 시간축 상의 위치가 미세하게 변하며 발생하는 흔들림 현상을 지터(Jitter)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 주로 SSB(Single Side Band) 통신방식을 사용하는 기기는 어떤 것인가?

  1. AM 송신기
  2. FM 송신기
  3. PSK 송신기
  4. FSK 송신기
(정답률: 76%)
  • SSB(Single Side Band)는 양측파대(DSB)를 가진 AM 신호에서 대역폭 효율을 높이기 위해 BPF를 사용하여 한쪽 측파대만 통과시킨 방식입니다. 따라서 SSB는 AM 송신기의 한 종류로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 이동통신시스템의 다원접속방식 중 다수의 가입자가 하나의 반송파를 공유하여 사용하면서, 시간 축을 여러 개의 시간간격(대역)으로 구분하여 여러 가입자가 자기에게 할당된 시간의 대역을 사용하여 다른 가입자와 겹치지 않도록 하는 다중접속방식은?

  1. FDMA
  2. TDMA
  3. CDMA
  4. CSMA
(정답률: 85%)
  • 하나의 반송파를 공유하면서 시간 축을 여러 개의 시간 간격(Time Slot)으로 나누어 각 가입자에게 할당하는 방식은 시분할 다중접속인 TDMA입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 이동통신 고속데이터 전송을 위해 사용되는 터보코드에 대해 잘못 설명한 것은?

  1. 터보코드는 콘볼루션 코드를 병렬형태로 구현한 것으로 성능일 매우 좋은 편이다.
  2. 별도의 터보 인터리버가 필요하며, 이것은 입력데이터를 랜덤하게 하는 특성이 있어서 좋은 점이 된다.
  3. 별도의 터보 인터리빙 수행으로 처리 지연시간이 짧아지는 장점이 있다.
  4. 터보코드는 콘볼루션 코드보다 구현 및 처리면에서 복잡하나 특성면에서는 우수하다.
(정답률: 67%)
  • 터보코드는 콘볼루션 코드를 병렬로 연접한 구조로 성능이 매우 우수하지만, 데이터를 무작위로 섞는 터보 인터리빙 과정이 필수적입니다. 이 인터리빙 수행으로 인해 오히려 처리 지연시간이 발생하는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 마이크로파 통신 방식의 일반적인 특성이 아닌 것은?

  1. 가시거리 통신이며 원거리 통신이 가능하다.
  2. 광대역 통신이 가능하다.
  3. 외부 잡음의 영향이 적다.
  4. 전리층 반사파를 이용하여 전파한다.
(정답률: 67%)
  • 마이크로파는 직진성이 매우 강한 가시거리(Line-of-Sight) 통신 특성을 가지며, 주파수가 매우 높아 전리층을 투과하여 우주로 나갑니다. 따라서 전리층 반사파를 이용하여 전파한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 어떤 지역에 200개의 기지국이 시설되어 운용 중에 있다고 가정한다면 1.8[GHz]대의 1FA당 트래픽 수용용량은? (단, 1FA당 트래픽 수용 용량은 2,294이다.)

  1. 4,129
  2. 45,850
  3. 458,800
  4. 1,032,300
(정답률: 80%)
  • 전체 트래픽 수용용량은 기지국의 수와 1FA(Frequency Allocation)당 수용 용량을 곱하여 산출합니다.
    ① [기본 공식] $C = N \times C_{1FA}$
    ② [숫자 대입] $C = 200 \times 2294$
    ③ [최종 결과] $C = 458800$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 기지국 전력증폭기에 두 개의 주파수 신호를 입력하였을 경우, 입력신호가 커질수록 제3의 주파수성분이 크게 출력된다면 무엇 때문인가?

  1. 증폭기 내 열잡음
  2. 기기 내 간섭 증가
  3. 회로의 전력 손실
  4. 증폭기의 비선형성
(정답률: 63%)
  • 증폭기가 이상적인 선형성을 가지면 입력 주파수 성분만 증폭되지만, 증폭기의 비선형성(Non-linearity)이 존재하면 입력 신호들의 조합으로 인해 원래 없던 새로운 주파수 성분인 상호변조 왜곡(Intermodulation Distortion) 성분이 생성되어 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 셀(Cell) 방식 이동통신의 문제점이 아닌 것은?

  1. 다중경로 페이딩(Multipath Fading)
  2. 동일채널 간섭(Co-Channel Interference)
  3. 채널간 간섭(Inter Channel Interference)
  4. 대류권 산란(Tropospheric Scatter)
(정답률: 79%)
  • 셀 방식 이동통신에서는 전파의 반사로 인한 다중경로 페이딩, 동일 주파수 재사용으로 인한 동일채널 간섭, 인접 채널 간의 채널간 간섭 등이 주요 문제로 발생합니다. 반면, 대류권 산란은 전리층 아래의 대류권에서 전파가 굴절되어 원거리 통신에 이용되는 현상으로, 셀 방식의 구조적 문제점과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. FDMA로 구성된 이동통신 시스템에서 총 33[MHz]의 대역이 할당되고, 하나의 쌍방향 이동전화 서비스를 위하여 25[kHz]의 단신 채널 2개를 할당하고 있는 경우, 셀당 동시에 제공할 수 있는 최대 호(Call) 수를 계산하면?

  1. 330
  2. 660
  3. 990
  4. 1,320
(정답률: 69%)

  • 33M / 25K / 2 = 660

  • 전체 할당 대역폭을 하나의 서비스(쌍방향 통신을 위한 채널 2개)가 차지하는 대역폭으로 나누어 최대 호 수를 계산합니다.
    ① [기본 공식] $N = \frac{BW_{total}}{BW_{channel} \times 2}$
    ② [숫자 대입] $N = \frac{33 \times 10^{6}}{25 \times 10^{3} \times 2}$
    ③ [최종 결과] $N = 660$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 우리나라 지상파 DMB의 데이터 다중화 기술로 사용되고 있는 방식은?

  1. CDMA
  2. CSMA-CD
  3. OFDM
  4. TDMA
(정답률: 78%)
  • 우리나라 지상파 DMB는 고속 이동 중에도 안정적인 데이터 전송이 가능하도록 다수의 부반송파를 사용하는 직교 주파수 분할 다중화(OFDM) 방식을 채택하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 RFID(Radio Frequency Identification) 기술에 대한 설명으로 틀린 것은?

  1. 주파수 대역에 따른 인식성능과 응용범위가 다르다.
  2. 태그(Tag)so 배터리 유무에 따라 액티브 태그 및 패시브 태그로 나눈다.
  3. 저주파일 경우의 태그 인식속도와 고주파일 경우의 태그 인식속도는 같다.
  4. 태그 크기는 저주파에서보다 고주파일수록 적은편이다.
(정답률: 77%)
  • RFID는 사용하는 주파수 대역에 따라 특성이 다릅니다. 일반적으로 주파수가 높을수록 데이터 전송 속도가 빨라지므로, 저주파와 고주파의 태그 인식 속도가 같다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 무선통신시스템의 통신 프로토콜(Protocol)이 수행하는 임무가 아닌 것은?

  1. 송신 시스템에서 통신경로를 활성화시키거나 통신하기를 원하는 목표 시스템의 정보를 통신망으로 알려준다.
  2. 수신 시스템이 데이터를 수신할 준비가 되었는지 송신 시스템이 확인한다.
  3. 송신 시스템의 파일전달 어플리케이션이 수신 시스템의 파일 관리 프로그램의 특정 사용자 파일 관리를 확인한다.
  4. 송신 시스템과 수신 시스템 사이의 상호운용성을 확인한다.
(정답률: 49%)
  • 통신 프로토콜은 데이터 전송을 위한 규약과 절차를 정의하는 것이며, 송신 시스템과 수신 시스템 사이의 상호운용성을 확인하는 것은 시스템 운영자(관리자)가 수행하는 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 OSI(Open System Interconnection) 참조모델의 계층과 프로토콜에 대한 설명으로 적합하지 않은 것은?

  1. 임의의 계층은 바로 아래 계층의 사용자이다.
  2. 임의의 계층은 바로 위 계층에게 서비스를 제공한다.
  3. 프로토콜은 상대 시스템의 피어(Peer) 계층과의 통신에 대한 규약이다.
  4. 상대 시스템의 피어(Peer) 계층으로 프로토콜 정보를 직접 전달한다.
(정답률: 67%)
  • OSI 참조 모델에서 피어(Peer) 계층 간의 통신은 논리적으로는 직접 이루어지는 것처럼 보이지만, 실제 데이터는 하위 계층을 거쳐 캡슐화된 형태로 전달됩니다. 따라서 프로토콜 정보를 상대 시스템의 피어 계층으로 직접 전달한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 하위 계층의 기능을 이용하여 종단점간(End-To-End)에 신뢰성 있는 데이터 전송을 수행하기 위해 종단점간의 오류 복원과 흐름 제어를 수행하는 계층은?

  1. 데이터링크 계층
  2. 전달 계층
  3. 네트워크 계층
  4. 세션 계층
(정답률: 56%)
  • 전달 계층은 송신측과 수신측의 종단점 간(End-to-End) 신뢰성 있는 데이터 전송을 보장하기 위해 오류 복원, 흐름 제어, 혼잡 제어 등의 기능을 수행하는 계층입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 이동통신 시스템에서 단말기의 전원을 켰을 때 단말기가 가장 먼저 수행하는 일은 무엇인가?

  1. 위치 등록
  2. 시스템 동기 획득
  3. 호출 감시
  4. 접속 시도
(정답률: 74%)
  • 단말기가 네트워크에 접속하기 위해서는 가장 먼저 기지국으로부터 송신되는 동기 신호를 수신하여 시스템과 시간을 맞추는 시스템 동기 획득 과정이 선행되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 TCP/IP 프로토콜의 네트워크 계층과 관련이 없는 것은?

  1. DNS
  2. OSPF
  3. ICMP
  4. RIP
(정답률: 71%)
  • DNS는 응용 계층(Application Layer)에서 도메인 이름을 IP 주소로 변환하는 프로토콜입니다.

    오답 노트
    OSPF, ICMP, RIP: 네트워크 계층에서 경로 제어 및 통신 상태 확인을 위해 사용되는 프로토콜입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 저주파 전력증폭기의 출력측 기본파 전압이 80[V], 제2, 제3고조파 전압이 8[V], 6[V]라면 왜율은 얼마인가?

  1. 12.5[%]
  2. 16.5[%]
  3. 25.0[%]
  4. 33.0[%]
(정답률: 78%)

  • √(8^2 + 6^) / 80 = 10/80 = 0.125

  • 고조파 전압과 기본파 전압의 비율을 통해 왜율을 계산합니다.
    $$\text{왜율} = \frac{\sqrt{V_2^2 + V_3^2}}{V_1}}$$
    $$\text{왜율} = \frac{\sqrt{8^2 + 6^2}}{80}}$$
    $$\text{왜율} = 0.125$$
    따라서 결과값은 $12.5\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 송신장비의 주파수 안정을 위한 조건으로 맞지 않는 것은?

  1. 무선국의 송신장치는 실제 야기될 수 있는 충격이 없는 상태를 기준으로 주파수를 허용편차 내로 유지한다.
  2. 발진회로의 방식은 될 수 있는 한 주위 온도의 영향을 받지 않아야 한다.
  3. 가능한 한 전원 전압 또는 부하의 변화에 의해 발진 주파수에 영향을 받지 않아야 한다.
  4. 송신장치의 발진 주파수는 미리 시험하여 결정한다.
(정답률: 62%)
  • 송신장치는 실제 야기될 수 있는 충격이 있는 상태에서도 주파수를 허용편차 내로 유지할 수 있도록 설계되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 통신망시스템이 고장이 난 시점부터 수리가 완료되는 시점까지의 평균시간을 의미하는 것을 무엇이라 하는가?

  1. MTTF(Mean Time To Failure)
  2. MTTR(Mean Time To Repair)
  3. MTBF(Mean Time Between Failure)
  4. MTBSI(Mean Time Between System Incident)
(정답률: 81%)
  • 고장이 발생한 시점부터 수리가 완료되어 복구될 때까지 걸리는 평균 수리 시간을 의미합니다.

    오답 노트
    MTTF: 고장 전까지의 평균 시간
    MTBF: 고장 간 평균 시간
    MTBSI: 시스템 장애 간 평균 시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 WPA(Wi-Fi Protected Access)가 등장하게 된 이유를 맞게 설명한 것은?

  1. 802.1X 프레임워크의 일부이기 때문이다.
  2. WEP가 심각하게 취약한 보안성을 지녔기 때문이다.
  3. 애초부터 IEEE 802.11의 보안 메커니즘이기 때문이다.
  4. LAN카드에 내장되어 누구나 사용하기 때문이다.
(정답률: 86%)
  • WPA(Wi-Fi Protected Access)는 기존 무선 LAN 보안 표준이었던 WEP(Wired Equivalent Privacy)에서 발견된 심각한 보안 취약점을 해결하고 보안성을 강화하기 위해 등장하였습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전자계산기 일반 및 무선설비기준

81. 다음 중 1비트(Bit)를 저장할 수 있는 기억장치는?

  1. Register
  2. Accumulator
  3. Filp-Flop
  4. Delay
(정답률: 73%)
  • 플립플롭(Flip-Flop)은 1비트의 정보를 보관하고 유지할 수 있는 순차 회로의 기본 요소입니다. 조합논리회로와 달리 이전 상태를 기억하는 특성이 있어 기억장치로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 아래 스위칭 회로의 논리식으로 옳은 것은?

  1. F = A + B
  2. F = A ㆍ B
  3. F = A - B
  4. F = A / ( B + A )
(정답률: 81%)
  • 제시된 회로는 스위치 A와 B가 직렬로 연결된 구조입니다. 직렬 연결은 두 스위치가 모두 닫혀야만 전류가 흐르므로 논리곱(AND) 연산에 해당합니다.
    따라서 논리식은 $F = A \cdot B$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 2진수 0.111의 2의 보수는 얼마인가?

  1. 0.001
  2. 0.010
  3. 0.011
  4. 1.001
(정답률: 57%)
  • 2의 보수는 1의 보수(비트 반전)를 구한 뒤, 최하위 비트에 $1$을 더하여 계산합니다.
    ① 1의 보수: $0.111 \rightarrow 0.000$
    ② 2의 보수: $0.000 + 0.001 = 0.001$
    ③ 최종 결과: $0.001$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 프로그램에서 함수들을 호출하였을 때 복귀주소(Return Address)를 보관하는데 사용하는 자료구조는 어느 것인가?

  1. 스택(Stack)
  2. 큐(Queue)
  3. 트리(Tree)
  4. 그래프(Graph)
(정답률: 78%)
  • 함수 호출 시 돌아올 주소인 복귀주소는 가장 나중에 호출된 함수가 가장 먼저 종료되어 돌아가야 하는 LIFO(Last-In-First-Out, 후입선출) 구조가 필요하므로 스택(Stack) 자료구조를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 지문에서 설명하고 있는 운영체제의 종류는?

  1. 유닉스(Unix)
  2. 리눅스(Linux)
  3. 윈도우즈(Windows)
  4. 맥(Mac) O/S
(정답률: 86%)

  • 서버급 운영체제이면서 무료이며, 소스 코드가 공개되어 사용자가 자유롭게 수정 및 배포할 수 있는 오픈 소스 기반의 운영체제는 리눅스(Linux)의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 대기 중인 프로세서가 요청한 자원들이 다른 대기 중인 프로세스에 의해서 점유되어 다시 프로세스 상태를 변경시킬 수 없는 경우가 발생하게 되는데 이러한 상황을 무엇이라 하는가?

  1. 한계 버퍼 문제
  2. 교착상태
  3. 페이지 부재상태
  4. 스레싱(Thrashing)
(정답률: 80%)
  • 두 개 이상의 프로세스가 서로가 가진 자원을 기다리며 무한히 대기 상태에 빠져, 시스템이 더 이상 진행되지 못하는 상태를 교착상태(Deadlock)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 다음 중 컴파일러(Compiler) 언어에 대한 설명으로 틀린 것은?

  1. 문제중심의 고급언어
  2. 프로그램 작성과 수정이 용이
  3. 기계중심의 언어
  4. 컴퓨터 기종에 관계없이 공통사용
(정답률: 68%)
  • 컴파일러 언어는 사람이 이해하기 쉬운 고급 언어를 기계어로 번역하는 방식이므로 문제 중심의 고급 언어에 해당합니다. 기계 중심의 언어는 어셈블리어와 같은 저급 언어를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 다음 중 프로그램의 종류에 대한 설명으로 틀린 것은?

  1. 베타버전이란 개발자가 상용화하기 전에 테스트용으로 배포하는 것을 말한다.
  2. 쉐어웨어란 기간이나 기능 제한 없이 무료로 사용하는 것을 말한다.
  3. 데모버전이란 기간이나 기능의 제한을 두고 무료로 사용하는 것을 말한다.
  4. 테스트버전이란 데모버전 이전에 오류를 찾기 위해 배포하는 것을 말한다.
(정답률: 79%)
  • 기간이나 기능 제한 없이 무료로 사용하는 프로그램은 쉐어웨어가 아니라 프리웨어(Freeware)입니다. 쉐어웨어는 일정 기간이나 일부 기능을 무료로 제공한 후, 계속 사용하려면 비용을 지불해야 하는 소프트웨어를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 다음 중 중앙처리장치에서 사용하고 있는 버스(BUS)의 형태에 속하지 않는 것은?

  1. Address Bus
  2. Control Bus
  3. Data Bus
  4. System Bus
(정답률: 70%)
  • 중앙처리장치(CPU)와 외부 장치 간의 데이터 교환을 위해 사용하는 버스는 기능에 따라 주소 버스(Address Bus), 제어 버스(Control Bus), 데이터 버스(Data Bus)로 구분됩니다. System Bus는 이러한 버스들을 통칭하는 개념이므로 개별 버스의 형태에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 다음 지문은 인터럽트 처리과정을 나타낸 것이다. 처리과정의 순서를 올바르게 나열한 것은?

  1. ⓐ → ⓓ → ⓑ → ⓒ → ⓕ → ⓔ
  2. ⓐ → ⓔ → ⓓ → ⓑ → ⓒ → ⓕ
  3. ⓔ → ⓐ → ⓓ → ⓑ → ⓒ → ⓕ
  4. ⓔ → ⓐ → ⓑ → ⓓ → ⓒ → ⓕ
(정답률: 79%)
  • 인터럽트 처리 과정은 요청 발생 후 현재 상태를 저장하고, 서비스 루틴을 수행한 뒤 다시 복구하는 순서로 진행됩니다.
    주변장치로부터 인터럽트 요구가 들어옴 $\rightarrow$ pc 내용을 스택에 저장 $\rightarrow$ 인터럽트 서비스 루틴의 시작번지로 점프해서 프로그램 수행 $\rightarrow$ pc 내용을 스택에서 꺼냄 $\rightarrow$ 본 프로그램으로 복귀 $\rightarrow$ 중단했던 원래의 프로그램번지로부터 수행 순으로 처리됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 주파수허용편차가 100이라면, 500[kHz]를 사용하는 경우 이 무선국의 주파수 허용범위는?

  1. 499.9[kHz] ~ 500.1[kHz]
  2. 499.95[kHz] ~ 500.05[kHz]
  3. 499.95[kHz] ~ 501.5[kHz]
  4. 499.9[kHz] ~ 501.5[kHz]
(정답률: 71%)
  • 주파수 허용편차는 백만분율($ppm$)로 나타내며, 중심 주파수에 이 편차를 곱해 허용 오차 범위를 계산합니다.
    ① [기본 공식] $\Delta f = f \times \frac{ppm}{10^{6}}$
    ② [숫자 대입] $\Delta f = 500 \times 10^{3} \times \frac{100}{10^{6}}$
    ③ [최종 결과] $\Delta f = 50$
    따라서 허용범위는 $500\text{kHz} \pm 50\text{Hz}$이므로 $499.95\text{kHz} \sim 500.05\text{kHz}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 다음 중 주파수분배의 고려사항이 아닌 것은?

  1. 국방ㆍ치안 및 조난구조 등 국가안보ㆍ질서유지 또는 인명안전의 필요성
  2. 주파수의 이용현황 등 국내의 주파수 이용여건
  3. 전파를 이용하는 서비스에 대한 수요
  4. 과거의 주파수 이용 동향
(정답률: 79%)
  • 주파수분배는 국가 안보, 인명 안전, 국내 이용 여건 및 서비스 수요 등 현재와 미래의 효율적인 전파 이용을 위해 결정됩니다. 따라서 과거의 주파수 이용 동향은 분배 결정의 직접적인 고려사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 일반적인 경우 무선통신업무에 종사하는 자는 몇 년마다 1회의 통신 보안교육을 받아야 하는가?

  1. 2년
  2. 3년
  3. 4년
  4. 5년
(정답률: 78%)
  • 무선통신업무에 종사하는 자는 통신 보안의 유지와 관리를 위해 일반적인 경우 5년마다 1회의 통신 보안교육을 이수해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 다음 중 전파법의 규정에 의한 적합인증 대상기자재가 아닌 것은?

  1. 네비텍스수신기
  2. 무선호출기용 무선설비의 기기
  3. 주파수공용 무선전화장치
  4. 영상전송기
(정답률: 72%)
  • 전파법 규정에 따른 적합인증 대상기자재에는 네비텍스수신기, 무선호출기용 무선설비의 기기, 주파수공용 무선전화장치 등이 포함되나, 영상전송기는 해당 인증 대상에서 제외됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 거짓이나 그 밖의 부정한 방법으로 적합성평가를 받은 경우 어떠한 행정처분을 받는가?

  1. 시정명령
  2. 개선명령
  3. 적합성평가의 취소
  4. 판매중지
(정답률: 87%)
  • 거짓이나 그 밖의 부정한 방법으로 적합성평가를 받은 경우에는 해당 평가의 효력을 상실시키는 적합성평가의 취소 처분을 받게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 방송통신기자재 지정시험기관의 장이 시험업무를 1월 이상 중지하고자 할 경우 변경신청서를 국립전파연구원장에게 제출하여 승인을 얻어야 한다. 이 경우 최대 중지기간으로 맞는 것은?

  1. 6개월
  2. 1년
  3. 2년
  4. 3년
(정답률: 72%)
  • 방송통신기자재 지정시험기관의 장이 시험업무를 1월 이상 중지하려는 경우, 국립전파연구원장의 승인을 받아야 하며 이때 최대 중지 가능 기간은 1년입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 무선설비의 운용을 위한 전원의 전압변동률은 정격전압의 몇 [%] 이내로 유지하여야 하는가?

  1. ±1[%]
  2. ±5[%]
  3. ±10[%]
  4. ±15[%]
(정답률: 77%)
  • 무선설비의 안정적인 운용을 위해 전원 전압의 변동 범위는 정격전압의 $\pm 10\%$이내로 유지하는 것이 규정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 의료용 전파응용설비에서 전계강도의 최대 허용치는 얼마인가?

  1. 10미터의 거리에서 50[μV/m] 이하일 것
  2. 10미터의 거리에서 100[μV/m] 이하일 것
  3. 30미터의 거리에서 50[μV/m] 이하일 것
  4. 30미터의 거리에서 100[μV/m] 이하일 것
(정답률: 58%)
  • 의료용 전파응용설비의 전계강도 최대 허용치는 30미터의 거리에서 $100\mu\text{V/m}$이하로 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 무선설비의 안전시설기준에서 정의한 고압전기의 범위로 맞는 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 550[V]를 초과하는 고주파 및 교류전압과 700[V]를 초과하는 직류전압
  2. 600[V]를 초과하는 고주파 및 교류전압과 750[V]를 초과하는 직류전압
  3. 650[V]를 초과하는 고주파 및 교류전압과 800[V]를 초과하는 직류전압
  4. 700[V]를 초과하는 고주파 및 교류전압과 850[V]를 초과하는 직류전압
(정답률: 84%)
  • 무선설비 안전시설기준상 고압전기의 범위는 600V를 초과하는 고주파 및 교류전압과 750V를 초과하는 직류전압으로 정의합니다.

    오답 노트
    KEC 규정 개정 후에는 교류 1kV 초과, 직류 1.5kV 초과를 고압으로 분류하지만, 본 문제의 기준은 기존 규정을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 다음 중 감리사의 주요 임무 및 책임사항으로 옳지 않은 것은?

  1. 감리사는 설계감리 업무를 수행함에 있어 발주자와 계약에 따라 발주자의 설계감독 업무를 수행한다.
  2. 감리사는 해당 설계용역의 설계용역 계약문서, 설계감리 과업 내용서, 그 밖의 관계 규정 내용을 숙지하고 해당 설계용역의 특수성을 파악한 후 설계감리 업무를 수행하여야 한다.
  3. 감리사는 설계용역 성과검토를 통한 검토업무를 수행하기 위해 세부 검토사항 및 근거를 포함한 설계감리 검토목록을 작성하여 관리하여야 한다.
  4. 감리사는 설계자의 의무 및 책임을 면제시킬 수 있으며, 임의로 설계용역의 내용이나 범위를 변경시키거나 기일 연장 등 설계용역 계약조건과 다른 지시나 결정을 하여서는 안 된다.
(정답률: 85%)
  • 감리사는 설계자의 의무 및 책임을 면제시킬 수 없으며, 임의로 설계용역의 내용이나 범위를 변경하거나 기일 연장 등 계약조건과 다른 지시를 해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
