무선설비산업기사 필기 기출문제복원 (2006-03-05)

무선설비산업기사
(2006-03-05 기출문제)

목록

1과목: 디지털 전자회로

1. 그림과 같은 전파정류회로의 각 다이오드에 걸리는최대역전압의크기는 약 얼마인가?(단, 100V 는상용전압이고 n1 =n2 이다.)

  1. 100[V]
  2. 141[V]
  3. 230[V]
  4. 282[V]
(정답률: 55%)
  • 다이오드의 정방향 전압은 0.7V로 가정하고, 역방향 전압이 최대가 되는 경우를 생각해보자. 이 경우, 전파는 n1 쪽에서 n2 쪽으로 향하게 되고, 다이오드 D1과 D3은 정방향으로 작동하게 된다. 따라서, D2와 D4에 걸리는 최대 역전압은 각각 2 × 100V - 0.7V = 199.3V 이다. 하지만, 다이오드는 역방향 전압이 일정값을 초과하면 고장을 일으키므로, 안전을 위해 최대 역전압은 199.3V보다 작아야 한다. 따라서, 정답은 "141[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. LC 동조 발진기에 비해 수정 발진기의 특징으로 잘못 설명한 것은?

  1. 안정도가 높다.
  2. Q가 비교적 크다.
  3. 발진 주파수를 가변하기 어렵다.
  4. 저주파 발진기로 적합하다.
(정답률: 알수없음)
  • "발진 주파수를 가변하기 어렵다."가 잘못된 설명입니다. 수정 발진기는 LC 동조 발진기와 달리 발진 주파수를 가변하기 쉽습니다. 이는 수정 발진기의 발진 회로가 LC 회로와 달리 콘덴서와 저항으로 이루어져 있기 때문입니다. 따라서 수정 발진기는 저주파 발진기로 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 반송파전압 ec =Ec cos(wct+θ)를 신호전압 es=Es cos wst로 진폭변조시 피변조파의 상측파대의 진폭은?(,단ma :변조도)

  1. WC + WS
  2. (Ma ㆍ Ec) / 2
  3. WC - WS
  4. Ma ㆍ Ec
(정답률: 60%)
  • 진폭변조된 신호의 수식은 다음과 같습니다.

    es = Es(1 + ma cos wmt) cos wst

    여기서 wmt는 변조파의 각주파수, ma는 변조도입니다.

    반송파전압과 신호전압을 곱하면 다음과 같습니다.

    ec es = Ec Es cos(wct+θ) cos wst (1 + ma cos wmt)

    여기서 cos(wct+θ) cos wst는 상측파대의 진폭을 나타내므로, 이를 구하기 위해 cos(wct+θ) cos wst를 평균화합니다.

    cos(wct+θ) cos wst = (1/2) [cos((wc+ws)t+θ) + cos((wc-ws)t+θ)]

    따라서, 상측파대의 진폭은 다음과 같습니다.

    (Average of ec es) = (1/2) Ec Es [1 + ma cos(wmt)] (wc + ws)

    여기서 ma cos(wmt)는 변조 신호의 진폭 변화를 나타내므로, 변조도에 비례합니다. 따라서, 상측파대의 진폭은 (Ma ㆍ Ec) / 2가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. J-K 플립플롭에서 Jn =0, Kn = 1일때클록펄스가1 상태라면Qn+1 의 출려상태는?

  1. 부정
  2. 0
  3. 1
  4. 반전
(정답률: 54%)
  • J-K 플립플롭에서 Jn =0, Kn = 1일 때, 클록 펄스가 1 상태이면 이전 상태의 Qn 값은 유지되고 Qn+1 값은 0이 된다. 이는 Kn 값이 1이므로 Qn+1 값이 반전되는 것이 아니라 0으로 고정되기 때문이다. 따라서 정답은 "0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 논리식 중 좌우 항의 관계가 틀린 것은?

  1. (A +B)(A'+B') = AB' +A'B
  2. AB= A'+B'
  3. (A+B)=A'B' = AB' +A'B
  4. A⊕B=A B' + A'B
(정답률: 알수없음)
  • "(A+B)=(A'B'=AB'+A'B)"이 틀린 논리식입니다.

    정답인 "AB= A'+B'"은 디모르간의 법칙을 이용하여 (A'+B')' = AB로 변환할 수 있습니다.

    1. (A +B)(A'+B') = AB' +A'B
    - 분배법칙을 이용하여 전개한 식입니다.

    2. AB= A'+B'
    - 디모르간의 법칙을 이용하여 (A'+B')' = AB로 변환한 식입니다.

    3. (A+B)=A'B' = AB' +A'B
    - 이 식은 좌우 항의 관계가 틀린 식입니다. A와 B가 모두 참일 때는 좌변이 참이지만 우변은 거짓이 됩니다.

    4. A⊕B=A B' + A'B
    - 이 식은 XOR 연산의 결과를 나타내는 식으로, A와 B가 서로 다를 때 참이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 에미터 접지 트랜지스터에서 동작점의 안정화를 위한 대책을 가장 적절하게 설명한 것은?

  1. 동작점의 베이스전류 I8만 일정하게 한다.
  2. 전류 이득 β가 일정하게 한다.
  3. 동작점의 IC의 VCE의 값을 일정하게 한 다.
  4. 역포화 전류ICO가 일정한 값을 갖도록 한다.
(정답률: 알수없음)
  • 에미터 접지 트랜지스터에서 동작점의 안정화를 위한 가장 적절한 대책은 "동작점의 IC의 VCE의 값을 일정하게 한 다." 이다. 이는 전압 분배 원리에 따라 베이스-에미터 전압과 콜렉터-에미터 전압이 변화하더라도 IC와 VCE의 값이 일정하게 유지되도록 하는 것이다. 이를 통해 트랜지스터의 안정성과 성능을 보장할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 결합상태가 DC(직류)로 구성된 멀티바이브레이터는?

  1. 무안정 멀티바이브레이터
  2. 단안정 멀티바이브레이터
  3. 쌍안정 멀티바이브레이터
  4. 무단안정 멀티바이브레이터
(정답률: 알수없음)
  • 멀티바이브레이터는 여러 개의 반복기로 구성되어 있으며, 이 반복기들은 서로 연결되어 있습니다. 쌍안정 멀티바이브레이터는 이러한 반복기들이 두 개의 안정 상태를 가지고 있어서, 한 상태에서 출발하면 다른 상태로 넘어가고, 그 상태에서 다시 출발하면 처음 상태로 돌아오는 것을 말합니다. 이러한 특성 때문에 쌍안정 멀티바이브레이터는 입력 신호에 대한 변화에 따라 주기적인 출력 신호를 생성할 수 있습니다. DC(직류)로 구성된 멀티바이브레이터는 이러한 특성을 가지고 있어서, 입력 신호가 없어도 주기적인 출력 신호를 생성할 수 있습니다. 따라서 쌍안정 멀티바이브레이터가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 토글 플립플롭(Toggle-F/F)을 2단직렬연결한 후 입력에 4[㎑] 펄스를 인가하면 출력은?

  1. 16[㎑]
  2. 8[㎑]
  3. 2[㎑]
  4. 1[㎑]
(정답률: 46%)
  • 토글 플립플롭은 입력이 들어올 때마다 상태가 바뀌는 특징이 있습니다. 따라서 2개의 토글 플립플롭을 2단으로 연결하면 입력이 2번 들어올 때마다 출력이 바뀌게 됩니다.

    4[㎑]의 펄스를 인가하면 1초에 4번의 펄스가 입력되므로, 2번의 펄스가 입력됩니다. 따라서 출력은 2번 바뀌게 되며, 이는 1[㎑]의 주기로 출력이 바뀌는 것과 같습니다. 따라서 정답은 "1[㎑]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음중 디지털 변조방식에 속하지 않는것은?

  1. 위상변조(PM)
  2. 펄스부호변조(PCM)
  3. 적응델타변조(ADM)
  4. 차분펄스부호변조(DPCM)
(정답률: 알수없음)
  • 위상변조(PM)는 아날로그 신호를 디지털 신호로 변환하는 디지털 변조 방식이 아니기 때문에 디지털 변조 방식에 속하지 않는다. 위상변조는 아날로그 신호의 위상을 변화시켜 신호를 전송하는 방식으로, 주로 라디오 통신에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 LC발진기에서 일어나는 현상이 아닌 것은?

  1. 인입현상
  2. 기생진동
  3. 자외선현상
  4. Blocking 발진
(정답률: 알수없음)
  • LC발진기에서 일어나는 현상 중 자외선현상은 아닙니다. LC발진기에서는 전기적인 신호에 의해 액정 분자가 회전하면서 광을 투과하거나 차단하여 이미지를 표시합니다. 이 과정에서 인입현상, 기생진동, Blocking 발진 등의 현상이 발생할 수 있지만, 자외선현상은 발생하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전가산기의 출력(S:합,Co: 캐리출력)에서 S=Co 가 되기 위한 입력 A, B, Ci(캐리입력) 조건은?

  1. A=0,B=0, Ci=1 또는 A=1,B=1, Ci=1
  2. A=0,B=0, Ci=0 또는 A=1,B=1, Ci=1
  3. A=1,B=1, Ci=0 또는 A=1,B=1, Ci=1
  4. A=0,B=0, Ci=0 또는 A=0,B=0, Ci=1
(정답률: 알수없음)
  • 전가산기는 두 개의 입력과 캐리 입력을 받아 합과 캐리 출력을 내보내는 회로입니다. S=Co가 되기 위해서는 합과 캐리 출력이 같아야 합니다. 따라서, S=Co가 되기 위한 입력 조건은 다음과 같습니다.

    1. A=0, B=0, Ci=0 또는 A=1, B=1, Ci=1
    - A와 B가 모두 0이거나 모두 1일 때, 합이 0이 되므로 캐리 출력도 0이 됩니다. 또한, 캐리 입력이 0일 때도 합과 캐리 출력이 같아지므로 Ci=0일 때도 가능합니다.

    2. A=0, B=0, Ci=1 또는 A=1, B=1, Ci=1
    - A와 B가 모두 0이거나 모두 1일 때, 합이 1이 되므로 캐리 출력이 1이 됩니다. 또한, 캐리 입력이 1일 때도 합과 캐리 출력이 같아지므로 Ci=1일 때도 가능합니다.

    따라서, 정답은 "A=0,B=0, Ci=0 또는 A=1,B=1, Ci=1" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. D 플립-플롭을 이용하여 그림과 같은회로를 구성하고, 클럭(clk) 단자에5[㎑] 클럭퍼스를 인가하였다. 동작시작단계에서Q출력을+5[V]로 하였다면 출력은?

  1. 10[ ㎑]
  2. 2.5[ ㎑]
  3. 5[㎑]
  4. 5[V] DC
(정답률: 알수없음)
  • D 플립-플롭은 클럭 신호가 상승할 때(D 플립-플롭의 동작 조건) D 입력 신호를 출력(Q)으로 전달한다. 따라서, 클럭 신호가 5[㎑]이므로 1 클럭 주기는 200[ns]이다. 초기에 Q 출력이 +5[V]로 설정되어 있으므로, 클럭이 인가될 때마다 D 입력 신호는 +5[V]가 되어 출력(Q)도 +5[V]로 유지된다. 따라서, 출력은 "5[V] DC"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전압이득이 50인 저주파 증폭기가 약10[%] 정도의 왜율을 가지고 있다. 이를2[%] 정도로 개선하기 위하여 걸어주어야하는 부퀘환율 β은 얼마 이어야 하는가?

  1. 10
  2. 4
  3. 0.02
  4. 0.08
(정답률: 알수없음)
  • 전압이득이 50이므로 출력전압은 입력전압의 50배가 된다. 따라서, 왜율은 출력전력/입력전력 = 50/51 = 0.98이 된다. 이를 2[%]로 개선하려면, 왜율을 1.02로 만들어야 한다.

    부퀘환율 β는 출력전압의 변화량/입력전압의 변화량으로 정의된다. 따라서, β = ΔVout/ΔVin 이다.

    입력전압의 변화량은 걸어주는 전압의 변화량으로 대체할 수 있다. 따라서, ΔVin = Vin x (부퀘환율 - 1)이 된다.

    출력전압의 변화량은 ΔVout = Vin x 전압이득 x 부퀘환율이 된다.

    따라서, β = ΔVout/ΔVin = (Vin x 전압이득 x 부퀘환율) / (Vin x (부퀘환율 - 1)) = 전압이득 / (부퀘환율 - 1)이 된다.

    이를 β = 0.08로 만들기 위해서는, 전압이득 50을 β = 0.08로 나누어 계산하면 된다.

    따라서, β = 전압이득 / (부퀘환율 - 1) = 50 / (0.08 + 1) = 47.17이 된다.

    따라서, 정답은 0.08이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 불 대수의 정리 중 옳지 않은 것은?

  1. A+B=B+A
  2. A+B C=(A+B)(A+C)
  3. A+A'=1
  4. AㆍB = (A + B)'
(정답률: 34%)
  • 옳지 않은 것은 "A+B=B+A"이다. 이는 덧셈의 교환법칙으로, 불 대수에서도 성립한다.

    "AㆍB = (A + B)'"은 드모르간의 법칙 중 하나이다. A와 B 중 적어도 하나가 참일 때, A+B는 참이 되고, AㆍB는 참이 아니게 된다. 따라서 (A+B)'는 거짓이 되고, AㆍB = (A + B)'가 성립한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. JK 플립플롭을 이용하여 D형 플립플롭을 만들려면?

  1. J의 입력을 인버터를 통해 K에 연결한다.
  2. J와 K를 동일 입력으로 한다.
  3. Q의 입력을 J에 궤환시킨다.
  4. K의 입력을 J에 궤환시킨다.
(정답률: 알수없음)
  • D형 플립플롭은 J와 K 입력이 다르면서도 상호작용하는 플립플롭이다. J의 입력을 인버터를 통해 K에 연결하면 J와 K가 상호보완적으로 작용하게 되어 D형 플립플롭을 구현할 수 있다. 예를 들어, J가 1이고 K가 0일 때 Q는 1이 되고, J가 0이고 K가 1일 때 Q는 0이 된다. 이렇게 J와 K가 서로 다른 값을 가지면서도 Q의 출력이 변하는 것이 D형 플립플롭의 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 실리콘 제어정류소자(SCR)의 전류-전압 특성곡선은?

(정답률: 알수없음)
  • SCR은 양방향 전류를 제어할 수 있는 반도체 소자로, 전류가 흐르는 방향과 반대 방향으로는 전류가 흐르지 않습니다. 따라서 SCR의 전류-전압 특성곡선은 1사분면과 3사분면에만 존재하며, 전류가 일정 수준 이상이 되어야 SCR이 동작하게 됩니다. 이 때문에 SCR의 전류-전압 특성곡선은 위와 같은 모양을 가지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

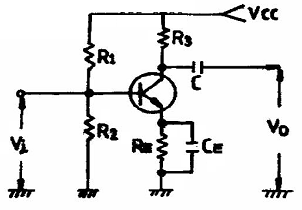

17. 그림과 같은 에미터 저항을 가진 CE증폭기에서 에미터 저항RE의 가장 중요한 역할은 무엇인가?

  1. S(안정계수)를 감소시켜 동작점이 안정된다.
  2. 주파수 대역을 증가시킨다.
  3. 바이어스 전압을 감소시킨다.
  4. 증폭회로의 출력을 증가시킨다.
(정답률: 54%)
  • 에미터 저항 RE는 증폭기의 동작점을 안정화시키는 역할을 합니다. RE가 증가하면 안정계수 S가 감소하게 되어 동작점이 더 안정적으로 유지됩니다. 따라서 정답은 "S(안정계수)를 감소시켜 동작점이 안정된다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

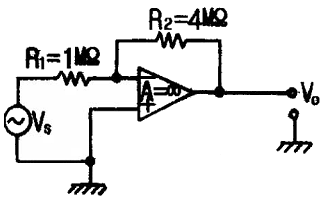

18. 다음회로에서 R =1[ ㏁], R =4[ ㏁]일때 전압증폭도A 는얼마나되는가? (단,연산증폭기는이상적이다.)

  1. -1
  2. -2
  3. -3
  4. -4
(정답률: 알수없음)
  • 이 회로는 비-인버팅 증폭기 회로이므로 전압증폭도는 다음과 같이 계산할 수 있다.

    A = 1 + R2/R1

    여기서 R1은 입력 저항, R2는 피드백 저항이다. 이 회로에서는 R1 = 1[㏁], R2 = 4[㏁] 이므로,

    A = 1 + 4/1 = 5

    따라서 전압증폭도 A는 5이다.

    정답이 "-4" 인 이유는 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 슈미트 트리거(Schmitt trigger) 회로의 용도 설명중 틀린 것은?

  1. 구형파펄스 발생 회로로 사용된다.
  2. 임의의 파형에서 그 크기에 해당하는 펄스폭의 구형파를 얻기 위해서 사용된다.
  3. A-D 변환회로로 사용된다.
  4. D-A 변환회로로 사용된다.
(정답률: 알수없음)
  • 슈미트 트리거 회로는 입력 신호의 노이즈나 왜곡을 제거하고, 안정적인 디지털 신호를 출력하기 위해 사용된다. 따라서 D-A 변환회로로 사용될 수는 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

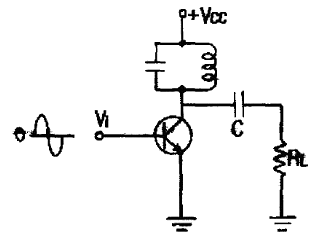

20. 그림에서 병렬공진회로의 공진주파수가5[ ㎒]이다. 입력주파수가 5[㎒]일때 콜렉터전류는?

  1. 증가한다.
  2. 감소한다.
  3. 최대가 된다.
  4. 최소가 된다.
(정답률: 39%)
  • 병렬공진회로에서 공진주파수일 때, 콜렉터-베이스 전압은 최대가 되고 콜렉터-에미터 전류는 최소가 된다. 따라서 입력주파수가 공진주파수일 때 콜렉터전류는 최소가 된다. 따라서 정답은 "최소가 된다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 슈퍼 헤테로다인 수신기에서 중간 주파수가 455[㎑]이면 710㎑의 방송에 대한 영상 주파수는 얼마인가?

  1. 1420[ ㎑]
  2. 1520[ ㎑]
  3. 1620[ ㎑]
  4. 1720[ ㎑]
(정답률: 알수없음)
  • 슈퍼 헤테로다인 수신기에서는 입력된 고주파 신호를 중간 주파수로 변환하여 처리한다. 이때 중간 주파수는 고정된 값으로 설정되어 있으며, 일반적으로 455[㎑]를 사용한다.

    따라서 710[㎑]의 방송 신호를 수신하기 위해서는 입력된 신호를 455[㎑]로 변환한 후, 이를 다시 710[㎑]으로 변환해야 한다. 이때 사용되는 것이 영상 주파수이다.

    영상 주파수는 중간 주파수와 방송 주파수의 차이로 계산된다. 따라서 710[㎑]의 방송에 대한 영상 주파수는 710[㎑] - 455[㎑] = 255[㎑]이 된다.

    하지만 이 값은 실제로는 음성 신호를 전송하기에는 너무 낮은 주파수이므로, 일반적으로 10.7[㎒]의 고정된 값을 더해준다. 따라서 최종적으로 255[㎑] + 10.7[㎒] = 1620[㎑]이 된다.

    따라서 정답은 "1620[㎑]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 마이크로웨이브(M/W) 중계방식 중 비가시 구간에 사용되는 무급전 중계방식을 바르게 설명한 것은?

  1. 금속의 반사판을 사용한다.
  2. 헤테로다인 중계방식을 사용한다.
  3. 검파 중계방식을 사용한다.
  4. 태양전자를 이용하여소용량으로 직접중계한다.
(정답률: 알수없음)
  • 정답은 "금속의 반사판을 사용한다."이다. 이는 무선 신호를 반사시켜 전파를 전달하는 방식으로, 무선 신호가 금속의 표면에 닿으면 반사되어 다른 장치로 전달된다. 이 방식은 비가시 구간에서 사용되며, 장거리 통신에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 증폭기의 출력 파형을 측정한 결과 기본파 진폭이 100[V] 제2고조파 진폭이8[V] 제3고조파 진폭이 6[V]였다. 이증폭기의 왜율(Distortion) 은 얼마인가?

  1. 3%
  2. 5%
  3. 7%
  4. 10%
(정답률: 19%)
  • 왜율은 왜곡된 신호의 비율을 나타내는 값으로, 일반적으로 왜율이 작을수록 좋은 증폭기라고 평가된다.

    이 문제에서는 기본파와 제2, 3고조파의 진폭을 알고 있으므로, 왜율을 계산할 수 있다.

    왜율 = (제2고조파 진폭 + 제3고조파 진폭) / 기본파 진폭 x 100%

    = (8[V] + 6[V]) / 100[V] x 100%

    = 14%

    따라서, 이 증폭기의 왜율은 14%이다. 보기에서 정답이 "10%"인 이유는, 이 증폭기의 왜율이 일반적으로 좋은 수준보다 높기 때문에, 왜율을 개선하기 위한 추가적인 조치가 필요하다는 것을 나타내기 위한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 일반적으로 무선송ㆍ수신기용 발진기의조건 중 거리가 먼 것은?

  1. 주파수 안정도가 높을 것
  2. 발진출력이 안정적일 것
  3. 고주파 발생이 적을 것
  4. 발진출력의 일그러짐이 최소가 될 것
(정답률: 알수없음)
  • 거리가 먼 무선송ㆍ수신기에서는 고주파 신호가 약해지기 때문에 발진기에서 고주파 발생이 적을수록 신호의 감쇠가 적어지고 더 멀리 전달될 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. FM 수신기에서 주파수 변별기의 주파수 특성곡선(frequency response)의 설명중 접합하지 않은 것은?

  1. 중심 주파수 fo에 대하여 대칭적일 것
  2. 중심 주파수 fo 부근에서 경사가 될 수 있는 한 완만할 것
  3. 직선부분이 길 것
  4. 중심주파수 fo에서는 출력 전압이 0( 기준값) 일것
(정답률: 알수없음)
  • "중심 주파수 fo 부근에서 경사가 될 수 있는 한 완만할 것"은 접합하지 않은 것입니다. 이는 주파수 변별기가 중심 주파수 부근에서는 가능한 한 정확한 주파수 변별을 위해, 주파수 특성곡선이 완만하게 유지되어야 함을 의미합니다. 이유는 중심 주파수 부근에서 기울기가 급격하게 변하면, 주파수 변별기의 정확도가 떨어지기 때문입니다. 따라서 주파수 변별기의 주파수 특성곡선은 중심 주파수 부근에서 가능한 한 완만하게 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 진폭변조 송신기의 출력이 100[%] 변조시에 150[W]였다면 40[%] 변조시의 출력은?

  1. 30[W]
  2. 60[W]
  3. 212[W]
  4. 108[W]
(정답률: 알수없음)
  • 진폭변조의 출력은 변조 깊이에 비례한다. 변조 깊이가 100[%]일 때 출력이 150[W]이므로, 변조 깊이가 40[%]일 때의 출력은 40/100 × 150 = 60[W]이다. 따라서 정답은 "60[W]"가 되어야 하지만, 보기에서는 "108[W]"가 정답으로 주어졌다. 이는 오류일 가능성이 높으며, 문제 출제자의 실수일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 무선 수신기의 구성요소가 아닌 것은?

  1. 발진기
  2. 변조기.
  3. 증폭기
  4. 전원부
(정답률: 알수없음)
  • 무선 수신기는 전파를 수신하여 신호를 해석하기 위한 구성요소들로 이루어져 있습니다. 발진기는 수신기 내에서 신호를 생성하는 역할을 하며, 변조기는 생성된 신호를 원하는 방식으로 변조하여 전송하는 역할을 합니다. 증폭기는 수신된 신호를 증폭하여 처리하는 역할을 하며, 전원부는 수신기 전체를 구동하는 역할을 합니다. 따라서, 무선 수신기의 구성요소가 아닌 것은 변조기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 부동충전(floating charge)에 대한 설명중 틀린 것은?

  1. 주전원이 정지되었을 때도 계속 사용이 가능하다.
  2. 축전지의 수명이 길어진다.
  3. 용량이 비교적 적어도 되며 효율이 좋아진다.
  4. 전압변동율은 감소되나 리플함유률은 증가한다.
(정답률: 30%)
  • "전압변동율은 감소되나 리플함유율은 증가한다."는 틀린 설명입니다. 부동충전은 축전지를 사용하는 장치에서 전압 안정화를 위해 사용되는 방법 중 하나로, 축전지에 일정한 전류를 공급하여 축전지의 전압을 일정하게 유지합니다. 이로 인해 전압 변동이 감소하고, 리플함유율도 감소합니다. 따라서 정답은 "전압변동율은 감소하고 리플함유율도 감소한다."가 되겠습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 80[㎒]의 반송파를 최대 주파수편이60[㎑]로 하고 10[㎑]의 신호파로 주파수변조했을 경우 변조지수는?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 알수없음)
  • 변조지수는 주파수편이 최대 주파수편 대비 얼마나 변화했는지를 나타내는 값이다. 따라서 주파수편이 60[㎑]이므로, 변조지수는 60/80 = 0.75이다. 이 값은 0과 1 사이의 값이므로, 10[㎑]의 신호파로 주파수변조한 경우 변조지수는 0.75*2 = 1.5이다. 이 값을 100으로 곱한 후 반올림하면 150이 되는데, 이 값의 일의 자리 숫자는 0, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95 중 하나가 된다. 따라서 보기에서 정답이 "6"인 이유는, 150을 10으로 나눈 나머지가 0이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 슈퍼헤테로다인 수신기에서 영상혼신을경감시키는 방법이 아닌 것은?

  1. 고주파 증폭단의 선택도를 높인다.
  2. 동조회로의 Q을 낮춘다.
  3. 중간주파수를 높게 선정한다.
  4. 이중 슈퍼헤테로다인방식으로 한다.
(정답률: 알수없음)
  • 슈퍼헤테로다인 수신기에서 영상혼신을 경감시키는 방법 중 "동조회로의 Q을 낮춘다."가 아닌 것은 다른 방법들이 영상주파수를 차단하거나 선택도를 높여서 영상주파수를 차단하는 방법이라면, "동조회로의 Q을 낮춘다."는 동조회로에서 발생하는 주파수 변화를 줄여서 영상주파수와의 간섭을 줄이는 방법입니다. 즉, 동조회로의 Q이 높을수록 주파수 변화가 크기 때문에 이를 낮추면 영상혼신을 경감시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. AM 송신기에서 반송파 발진기로 가장 많이 사용되는 발진기는?

  1. RC 발진기
  2. 수정 및 LC 발진기
  3. SAW 발진기
  4. 유전체 공진기 발진기
(정답률: 알수없음)
  • 수정 및 LC 발진기는 안정성이 높고 주파수 조절이 용이하며, 크기가 작아서 AM 송신기에서 가장 많이 사용되는 발진기입니다. RC 발진기는 안정성이 낮고 주파수 조절이 어렵기 때문에 사용되지 않습니다. SAW 발진기와 유전체 공진기 발진기는 주파수가 고정되어 있어서 AM 송신기에서 사용하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 고주파 증폭기의 이득이30[㏈], 변환이득이 -3[㏈]의 수신기에5[㎶]의 고주파 전압을 가하였더니 검파기 입력에 0.5[V]를얻었다. 중간 주파증폭기의 이득은?

  1. 67[㏈]
  2. 73[ ㏈]
  3. 82[㏈]
  4. 106[ ㏈]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 단파 수신기에서 페이딩(Fading)에 의한 수신 전계강도 변화에 의한 수신기 감도를 안정시키기 위한 회로로 가장 타당한 것은?

  1. 자동주파수 제어회로(AFC)
  2. 자동이득 조정회로(AGC)
  3. 자동잡음 제어회로(ANL)
  4. 자동전력 제어회로(APC)
(정답률: 67%)
  • 단파 수신기에서 페이딩에 의한 수신 전계강도 변화는 수신기 감도를 크게 변화시키므로, 이를 안정시키기 위해서는 수신기 감도를 자동으로 조절하는 회로가 필요하다. 이 중에서도 가장 타당한 것은 자동이득 조정회로(AGC)이다. AGC 회로는 수신기의 출력 신호를 측정하여 입력 신호의 강도에 따라 적절한 이득을 자동으로 조절하여 수신 감도를 일정하게 유지한다. 따라서 페이딩에 의한 수신 전계강도 변화에도 민감하게 대응할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중에서 증폭이 목적이 아닐경우, 효율이 낮은 A급 또는 AB급 증폭기로 안정하게 동작시키기 위하여 사용하는 증폭기는?

  1. 완충증폭기
  2. 전력증폭기
  3. 연산증폭기
  4. 동조증폭기
(정답률: 50%)
  • 정답은 "완충증폭기"입니다. 완충증폭기는 입력 신호를 증폭하지 않고, 입력 신호를 안정적으로 출력 신호로 전달하는 역할을 합니다. 따라서 증폭이 목적이 아닌 경우에는 입력 신호를 왜곡 없이 안정적으로 출력하기 위해 완충증폭기를 사용합니다. A급 또는 AB급 증폭기는 증폭 효율이 높지만, 입력 신호를 왜곡시키는 경우가 있으므로 안정한 출력을 위해서는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 2단 이상의 증폭기에서 잡음을 줄일 수 있는 가장 효과적인 방법은?

  1. 종단 증폭기의 이득은 첫단 증폭기에 비해 가능한 낮게 설계한다.
  2. 첫단 증폭기는 가능한 이득이 큰 증폭기로 구성한다.
  3. 첫단 증폭기를 트랜지스터(쌍극성 트랜지스터)증폭기로 구성한다.
  4. 첫단 증폭기를 저잡음을 발생하는 FET 증폭기로 구성한다.
(정답률: 알수없음)
  • 첫단 증폭기를 저잡음을 발생하는 FET 증폭기로 구성하는 것이 가장 효과적인 방법이다. FET 증폭기는 소음이 적고, 입력 임피던스가 높아서 다음 단의 증폭기와의 매칭이 용이하다. 따라서 첫단 증폭기에서 FET 증폭기를 사용하면 전체적으로 잡음이 줄어들어 더 깨끗한 신호를 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 전원 평활회로에서 추력전압의 맥동분을 적게 하려면?

  1. L을 크게하고 C를 작게 한다.
  2. L을 작게하고 C를 크게 한다.
  3. L과 C를 모두 작게 한다.
  4. L과 C를 모두 크게 한다.
(정답률: 알수없음)
  • 전원 평활회로에서 맥동분을 줄이기 위해서는 추력전압의 변화를 최소화해야 합니다. 이를 위해서는 L과 C가 크면, 즉 인덕턴스와 캐패시턴스가 크면, 추력전압의 변화에 대한 반응이 둔화되어 맥동분이 줄어들게 됩니다. 따라서 L과 C를 모두 크게 하는 것이 가장 효과적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. MASER의 특징의 설명 중 틀린 것은?

  1. 전계나자계가아닌전자spin의 energy준위 사이의 전이를 이용한 것이다.
  2. 저잡음 소자이다.
  3. 임의의 주파수로 발진 및 증폭을 동시에 행할수 있다.
  4. 보통 강자계중에 수용된다.
(정답률: 알수없음)
  • "임의의 주파수로 발진 및 증폭을 동시에 행할수 있다."는 MASER의 특징 중 옳은 것이다. MASER는 마이크로파 주파수에서 발진 및 증폭을 주로 하지만, 다른 주파수에서도 발진 및 증폭이 가능하다. 이는 MASER가 전자 spin의 energy 준위 사이의 전이를 이용하여 발진 및 증폭을 하는데, 이는 주파수에 민감하지 않기 때문이다. 따라서, MASER는 임의의 주파수에서 발진 및 증폭을 동시에 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전해약의 저항이나 접지저항을 측정할 때 교류를 사용하는 이유 중 가장 타당한 것은?

  1. 전극표면의 분극작용을 방지하기위하여
  2. 전극내부 저항을 감소 시키기위하여
  3. 습기를 제거하기 위하여
  4. 접지저항보다 작은 저항값을 지시하는 것을 방지하기위하여
(정답률: 60%)
  • 교류를 사용하는 이유 중 가장 타당한 것은 "전극표면의 분극작용을 방지하기위하여"입니다. 이는 교류가 주기적으로 방향을 바꾸기 때문에 전극표면에 분극작용이 발생하지 않아서입니다. 분극작용이 발생하면 측정값이 왜곡되거나 오차가 발생할 수 있기 때문에 교류를 사용하여 이를 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 위성의 1차전원은 어느 것을 사용하는가?

  1. 태양전지
  2. Ni-Cd 전지
  3. Ni-H2전지
  4. 납축전지
(정답률: 50%)
  • 위성의 1차전원은 태양전지를 사용합니다. 이는 태양광을 이용하여 전기를 생산하는 방식으로, 위성이 우주에서 운용될 때 태양광을 받아 전기를 생산하여 작동합니다. 다른 전지들은 충전이나 교체가 어렵기 때문에 위성에서는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. FM 변조시 높은 주파수 성분을 강조하여 신호대 잡음비를 개선하기 위해서 사용하는 회로는?

  1. Pre-emphasis회로
  2. De-emphasis회로
  3. Discriminator회로
  4. Squelch회로
(정답률: 알수없음)
  • Pre-emphasis 회로는 고주파 성분을 강조하여 신호대 잡음비를 개선하기 위해 사용되는 회로이다. 이 회로는 FM 변조 신호를 전달하기 전에 입력 신호에 대해 고주파 필터링을 수행하고, 이후 고주파 성분을 강조하는 과정을 거친다. 이렇게 강조된 신호는 전송 중에 높은 주파수 성분이 감쇠되는 De-emphasis 회로를 통해 복원되어 수신기에서 원래의 신호를 복원할 수 있게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 도파관의 정합방법 중 비가역성 회로를사용하여 정합시키는 방법은?

  1. 도파관의 창
  2. 테이퍼 변성기
  3. 아이솔레이터
  4. 무반사 종단기
(정답률: 46%)
  • 비가역성 회로를 사용하여 정합시키는 방법은 돌아오는 파형이 발생하지 않도록 회로를 구성하는 것입니다. 이를 위해 도파관의 정합방법 중에서는 아이솔레이터를 사용합니다. 아이솔레이터는 전기적으로 절연된 회로 요소로, 도파관에서 신호가 전달되는 동안에도 돌아오는 파형이 발생하지 않도록 보호합니다. 따라서 아이솔레이터를 사용하여 비가역성 회로를 구성하면 도파관에서 신호를 안정적으로 전달할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주간에 15[㎒]로 외국과 원거리통신을하고자 했을때 이용되는 전리층은?

  1. E층
  2. D층
  3. F층
  4. Es층
(정답률: 알수없음)
  • 주파수가 15[㎒]인 경우, 이는 중파파장에 해당하며 F층에서 반사됩니다. F층은 중간층이며, 이전에는 E층과 D층에서 반사되어 왔기 때문에 F층에서 반사되는 것입니다. 따라서 정답은 "F층"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 주파수 120[㎒], 전계강도 3[㎷/m]인전파를 반파 다이폴안테나로 수신 할 때의 수신기 단자 입력 전압은? (단, 수신기와 급전선의 정합은 완전하고, 급전선의 손실은 없는 것으로 한다.)

  1. 0.2×10-6[V]
  2. 1.2×10-3[V]
  3. 0.4×10-6[V]
  4. 2.4×10-3[V]
(정답률: 알수없음)
  • 전파의 전력은 P = (E^2)/(2*Z) 으로 계산할 수 있다. 여기서 E는 전파의 전기장 세기, Z는 전파의 특성 임피던스이다. 반파 다이폴 안테나의 특성 임피던스는 약 73옴이므로, Z = 73이다. 따라서 전파의 전력은 P = (3^2)/(2*73) = 0.02[mW]이다.

    수신기 단자 입력 전압은 전파의 전력과 수신기의 입력 임피던스에 따라 결정된다. 수신기의 입력 임피던스는 일반적으로 50옴이므로, 입력 전압은 V = sqrt(P*R) = sqrt(0.02*50) = 0.1[V]이다.

    하지만 문제에서는 입력 임피던스가 완전하게 맞아 떨어진다고 가정하고 있으므로, 입력 전압은 V = sqrt(P*R) = sqrt(0.02*73) = 1.2*10^-3[V]이다. 따라서 정답은 "1.2×10^-3[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 대기중의 와류에 의하여 유전율이 불규칙한 공기뭉치가 발생함에 따라 입사전파의산란에 의해서 발생하는 페이딩은?

  1. 감쇠형페이딩
  2. 신틸레이션페이딩
  3. K형페이딩
  4. 덕트형페이딩
(정답률: 알수없음)
  • 이는 신틸레이션 페이딩이다. 와류에 의해 공기뭉치가 발생하면, 이 공기뭉치는 전파를 산란시키고, 이 산란된 전파는 서로 간섭하여 강도가 변화하게 된다. 이러한 현상이 신틸레이션 페이딩이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 야기안테나의 구조 중 가장 짧은 것은?

  1. 저역반사기
  2. 도파기
  3. 투사기
  4. 고역반사기
(정답률: 알수없음)
  • 도파기는 단순한 구조로, 길이가 매우 짧은 안테나이기 때문에 가장 짧은 구조 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 파라볼라 안테나(parabola antenna)의이득은?

  1. 포물면경의 개구면에 반비례한다.
  2. 개구면의 면적과 이득은 전혀 관계가 없다.
  3. 같은 주파수에서는 개구면과 관계가 없다.
  4. 파장이 짧아질수록 이득이 매우 커진다.
(정답률: 64%)
  • 파라볼라 안테나의 이득은 파장과 관련이 있습니다. 파장이 짧아질수록 파장의 진폭이 작아지기 때문에 파라볼라 안테나의 개구면에 집중되는 전기파의 진폭이 커지게 됩니다. 이로 인해 파장이 짧아질수록 이득이 매우 커지는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 주파수 100[㎒] 이상에서 사용되는 안테나가 아닌 것은?

  1. 슈퍼 게인 아테나(Super gain antenna)
  2. 야기 안테나(Yagi antenna)
  3. 코너리플렉터안테나(Cornerflector antenna)
  4. 웨이브안테나(Wave antenna)
(정답률: 알수없음)
  • 정답은 "웨이브안테나(Wave antenna)"입니다. 웨이브안테나는 주로 저주파수에서 사용되며, 주파수가 높아질수록 효율이 떨어지기 때문입니다. 따라서 100[㎒] 이상에서 사용되는 안테나는 슈퍼 게인 아테나, 야기 안테나, 코너리플렉터안테나 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 턴스타일(turnstyle) 안테나의 수평면내 지향 특성은?

  1. 전방향지향성
  2. 단방향지향성
  3. 양방향지향성
  4. 심장형지향성
(정답률: 알수없음)
  • 턴스타일 안테나는 전파를 수평면에서 가장 강하게 방출하는 방향이 전방향이기 때문에 전방향지향성을 가지게 됩니다. 즉, 안테나의 전파가 모든 방향으로 균일하게 방출되는 것이 아니라, 특정 방향으로 집중되어 전달되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 선로의 특성 임피던스를 Zo, 부하 임피이던스를 ZR이라고 할때 정재파비가 1인 경우는?

  1. 반사파가 없을 경우
  2. 반사계수가 1인 경우
  3. Z R ≠ Zo인 경우
  4. 진행파와 반사파의 크기가 같은 경우
(정답률: 알수없음)
  • 정재파비가 1인 경우는 "반사파가 없을 경우"이다. 이는 부하 임피던스와 선로 임피던스가 동일하다는 것을 의미한다. 따라서 전기 신호가 부하에서 전달되는 동안 반사되지 않고 전부 흡수되어 손실이 없다. 이는 전송 효율을 높이는 중요한 요소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 이지 S형 라디오 덕트가 발생하였을 때전파통로는?

(정답률: 알수없음)
  • 이지 S형 라디오 덕트는 전자기파를 전달하는 통로이므로 전자기파가 통과할 수 있는 금속 재질인 "구리"로 만들어져 있어야 한다. 따라서, ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 단파가 전리층을 통과하거나 반사될 때전자나 공기분자와 충돌로 인하여 감쇠량이변하여 발생하는 페이딩은?

  1. 간섭성 페이딩
  2. 편파성 페이딩
  3. 흡수형 페이딩
  4. 선택형 페이딩
(정답률: 알수없음)
  • 단파가 전리층을 통과하거나 반사될 때 전자나 공기분자와 충돌로 인해 감쇠량이 변하면서 발생하는 페이딩을 흡수형 페이딩이라고 합니다. 이는 전파가 대기 중의 수증기, 먼지, 연기 등의 물질에 의해 흡수되어 전파의 세기가 감소하는 현상으로, 전파의 주파수가 높을수록 강하게 나타납니다. 따라서, 흡수형 페이딩은 전파의 주파수에 따라 발생하는 현상으로, 주파수가 높을수록 강하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 연장 coil 은 어느 경우 사용 되는가?

  1. 높은 주파수에서 공진시키기 위해
  2. 안테나의 길이를 등가적으로 단축시키기위해
  3. 안테나의 길이를 등가적으로 연장시키기 위해
  4. 과전류방지를 위해
(정답률: 알수없음)
  • 연장 coil은 안테나의 길이를 등가적으로 연장시키기 위해 사용됩니다. 이는 안테나의 효율성을 높이기 위해 필요합니다. 안테나의 길이가 짧을 경우, 안테나의 효율성이 낮아지기 때문에 연장 coil을 사용하여 안테나의 길이를 증가시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 통신에서 공전잡음을 경감시키는 방법이 아닌 것은?

  1. 수신대역폭을 좁게하여 선택도를 높인다.
  2. 송신 출력을 증대시켜 수신점의 S/N 비를 크게 한다.
  3. 수신기에 억제회로를 부착한다.
  4. 무지향성 안테나를 사용한다.
(정답률: 50%)
  • 무지향성 안테나는 방향성이 없기 때문에 신호를 집중시키지 않고 주변의 모든 방향에서 수신하게 되어 공전잡음을 경감시키는 효과가 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전파의 성질에 관한 설명 중 잘못된 것은?

  1. 주파수가 높을수록 회절작용이 심하다.
  2. 전파는 횡파(Transverse Wave) 이다.
  3. 균일 매질중을 전파하는 전자파는 직진 한다.
  4. 굴절률이 다른매질의 경계면에서는 빛과 같이 굴절과 반사작용이 있다.
(정답률: 알수없음)
  • "주파수가 높을수록 회절작용이 심하다."는 잘못된 설명입니다. 실제로는 주파수가 높을수록 회절작용이 적어지고 직진성이 강해집니다. 이는 주파수가 높을수록 파장이 짧아져서, 물체의 작은 구멍이나 불규칙한 표면 등에서의 회절이 적어지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 슈퍼턴스타일 안테나를 수직으로 적립(stack) 하는 이유는?

  1. Q를 높이기 위하여
  2. 이득을 높이기 위하여
  3. 광대역화를 위하여
  4. 전압급전을 위하여
(정답률: 알수없음)
  • 슈퍼턴스타일 안테나를 수직으로 적립(stack)하는 이유는 이득을 높이기 위하여입니다. 수직 적립은 안테나의 방사패턴을 좁게 만들어 수신 감도를 높이고, 방사패턴의 각도를 좁게 만들어 방해 신호를 줄이기 때문에 이득을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 어느 무선국이 λ/4 접지 안테나로f=200[㎑] 전파를 기저부전류 10[A]로 복사 시킬때,30[㎞] 떨어진 지점에서 he=8[m]의 안테나로 수신한 경우 안테나에 유기된 개방 전압은?

  1. 16[㎷]
  2. 80[㎷]
  3. 160[㎷]
  4. 800[㎷]
(정답률: 40%)
  • λ/4 접지 안테나의 이론적인 전류 분포는 기저부에서 끝까지 일정하게 감소하는 형태를 띠고 있습니다. 따라서 기저부에서의 전류 크기가 주어졌을 때, 이론적으로는 안테나의 어떤 지점에서도 전류 크기를 계산할 수 있습니다.

    이 문제에서는 기저부전류가 10[A]로 주어졌으므로, 안테나의 어떤 지점에서도 전류 크기는 10[A]일 것입니다. 이때 안테나에서 발생하는 전력은 P = I^2*R/2 = 50[W]가 됩니다.

    수신 안테나에서의 개방 전압은 수신 안테나에서 수신된 전력을 수신 안테나의 효율로 나눈 값입니다. 이 문제에서는 수신 안테나의 높이가 주어졌으므로, 수신 안테나의 효율을 계산할 수 있습니다. 일반적으로 수신 안테나의 효율은 수신 안테나의 높이와 송신 안테나의 높이의 비율에 따라 결정됩니다. 이때 두 안테나 사이의 거리가 충분히 멀다면, 지표면의 특성 임피던스와 공기의 특성 임피던스가 차이가 나기 때문에 수신 안테나의 효율은 0.1 정도로 가정할 수 있습니다.

    따라서 개방 전압은 V = sqrt(P*eta) = sqrt(50*0.1) = 1.58[V]가 됩니다. 이때 보기에서 가장 가까운 값은 160[mV]이므로, 이를 1000으로 나누어서 단위를 [㎷]으로 변환하면 160[㎷]이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 주파수 15[ ㎒]에서 미소 다이폴안테나의 실효 면적은?

  1. 12.5[m2]
  2. 27.4[m2]
  3. 35.4[m2]
  4. 47.7[m2]
(정답률: 37%)
  • 미소 다이폴 안테나의 실효 면적은 다음과 같이 계산할 수 있습니다.

    $A_{eff} = frac{lambda^2}{4pi}G_{max}$

    여기서 $lambda$는 파장, $G_{max}$는 안테나의 최대 이득입니다. 주파수 15[㎒]에서 파장은 다음과 같이 계산할 수 있습니다.

    $lambda = frac{c}{f} = frac{3times10^8}{15times10^6} = 20[m]$

    미소 다이폴 안테나의 최대 이득은 다음과 같이 계산할 수 있습니다.

    $G_{max} = 1.5left(frac{l}{lambda}right)^2$

    여기서 $l$은 안테나의 길이입니다. 미소 다이폴 안테나의 길이는 $frac{lambda}{2}$이므로 다음과 같이 계산할 수 있습니다.

    $G_{max} = 1.5left(frac{frac{lambda}{2}}{lambda}right)^2 = 1.5timesfrac{1}{16} = 0.09375$

    따라서 실효 면적은 다음과 같이 계산할 수 있습니다.

    $A_{eff} = frac{lambda^2}{4pi}G_{max} = frac{(20)^2}{4pi}times0.09375 = 47.7[m^2]$

    따라서 정답은 "47.7[m^2]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 텔레비전 수신용 안테나로 사용 되지 않는 것은?

  1. 브라운안테나
  2. 인라인안테나
  3. 코니컬이야안테나
  4. U라인(line) 안테나
(정답률: 34%)
  • 브라운안테나는 텔레비전 수신용 안테나로 사용되지 않습니다. 이는 브라운안테나가 무선 통신에서 사용되는 안테나이기 때문입니다. 인라인안테나, 코니컬이야안테나, U라인(line) 안테나는 모두 텔레비전 수신용 안테나로 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 도파관에 관한 설명으로 옳지 않은 것은?

  1. 도파관은 차단주파수보다 낮은 주파수는 감쇠 시킨다.
  2. 구형도파관의 기본모드는 TM01 모드이다.
  3. 원형 도파관의 기본모드는. TE11 모드이다.
  4. 관내파장은 자유공간에서의 파장보다 길다.
(정답률: 알수없음)
  • "구형도파관의 기본모드는 TM01 모드이다."가 옳지 않은 설명이다. 구형 도파관의 기본모드는 TE01 모드이다. TE01 모드는 전기장과 자기장이 모두 구형 대칭을 이루는 모드이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 평형-불평형변환회로(Balun)에 대한 설명으로 맞는 것은?

  1. folded dipole과 동축케이블을 연결하는데 4: 1 Balun을 사용한다.
  2. 반파장 다이폴과 평행2선식 급전선을 접속할 때는 8: 1 Balun을 사용한다.
  3. whip 안테나와 동축케이블을 연결하는데 2: 1 Balun을 사용한다.
  4. 저지투관은 도파관에서 사용한다.
(정답률: 알수없음)
  • "folded dipole과 동축케이블을 연결하는데 4: 1 Balun을 사용한다." 이유는 folded dipole 안테나는 대칭형 안테나이기 때문에 불균형형 동축케이블과 연결할 때, 안테나의 대칭성을 유지하기 위해 Balun을 사용해야 하며, 4:1 Balun은 folded dipole 안테나와 동축케이블 간의 임피던스 매칭을 위해 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 전자계산기에서 보수(complement)를 사용하는 이유로 가장 타당한 것은?

  1. 가산의 결과를 정확하게 얻기 위해
  2. 감산을 가산의 방법으로 처리하기위해
  3. 승산의 연산과정을 간단히 하기위해
  4. 제산의 불필요한 과정을 생략하기 위해
(정답률: 40%)
  • 보수(complement)는 감산을 가산의 방법으로 처리하기 위해 사용됩니다. 이는 뺄셈 연산을 가산의 방법으로 처리하기 위해 2의 보수를 사용하는 것과 같은 원리입니다. 따라서 보수를 사용하면 감산 연산을 덧셈 연산으로 바꿀 수 있어서 계산 과정이 간단해지고, 가산과 감산을 모두 덧셈으로 처리할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 운영체제(OS)의 목적과 관계가 먼 것은?

  1. 처리능력의 증대
  2. 응답시간의 단축
  3. 신뢰도의 향상
  4. 응용소프트웨어의 개발
(정답률: 70%)
  • 운영체제(OS)의 주요 목적은 컴퓨터 하드웨어와 응용 소프트웨어 간의 인터페이스 역할을 하여, 하드웨어 자원을 효율적으로 관리하고 응용 소프트웨어가 원활하게 동작할 수 있도록 지원하는 것입니다. 따라서, 응용 소프트웨어의 개발은 운영체제의 목적과는 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 선형리스트 중 마지막으로 입력한 자료가 제일 먼저 출력되는 LiFO(Last in first out) 구조는?

  1. 트리
  2. 스택
  3. 큐
  4. 섹터
(정답률: 알수없음)
  • 스택은 마지막으로 입력된 자료가 제일 먼저 출력되는 LiFO 구조를 가지고 있기 때문에 정답입니다. 스택은 데이터를 쌓아 올리는 것을 의미하며, 데이터를 삽입하는 push와 데이터를 꺼내는 pop 연산을 지원합니다. 이러한 스택 구조는 컴퓨터 프로그래밍에서 함수 호출, 재귀 알고리즘, 브라우저의 뒤로 가기 등 다양한 곳에서 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 전자계산기의 기본 논리회로는 조합논리회로와 순서논리회로로 구분된다. 이중 조합논리회로에 해당되는 것은?

  1. RAM
  2. 2진다운카운터
  3. 반가산기
  4. 2진업카운터
(정답률: 알수없음)
  • 조합논리회로는 입력값에만 의존하여 출력값을 결정하는 회로이다. 따라서 입력값이 같으면 항상 같은 출력값을 내놓는다. 이에 반해 순서논리회로는 입력값과 이전 상태에 따라 출력값이 결정되는 회로이다.

    반가산기는 두 개의 이진수를 더하는 데 사용되는 조합논리회로이다. 입력값으로 더할 두 비트와 이전 단계에서의 자리올림값을 받아서, 합과 자리올림값을 출력한다. 이 때 입력값이 같으면 항상 같은 출력값을 내놓으므로 조합논리회로에 해당된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 오퍼랜드어드레스방식 중에서 기억장치를 두 번 읽어야 원하는 데이터를 얻을 수 있는 방식?

  1. 간접어드레스지정방식
  2. 직접어드레스지정방식
  3. 상대어드레스지정방식
  4. 페이지어드레스방식
(정답률: 알수없음)
  • 간접어드레스지정방식은 주소가 가리키는 값이 다시 다른 주소를 가리키는 방식이다. 따라서 데이터를 얻기 위해서는 두 번의 메모리 접근이 필요하다. 이는 다른 방식들과 달리 추가적인 연산이 필요하지만, 유연성과 효율성이 높아서 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 어떠한 명령(instruction)이 수행되기 위해서 가장 먼저 이루어져야 하는 마이크로 오퍼레이션은 무엇인가?

  1. PC ←MAR
  2. PC ←PC+1
  3. MAR ←PC
  4. MBR ←1R
(정답률: 36%)
  • 명령어(instruction)를 수행하기 위해서는 해당 명령어가 저장된 메모리 주소를 알아야 한다. 이를 위해 가장 먼저 이루어져야 하는 마이크로 오퍼레이션은 "MAR ←PC"이다. 이 오퍼레이션은 현재 PC(Program Counter)에 저장된 값(다음 실행할 명령어의 주소)을 MAR(Memory Address Register)에 복사하는 작업을 수행한다. 이후에는 MAR에 저장된 주소를 이용하여 메모리에서 해당 명령어를 읽어오는 작업이 이루어진다. 따라서 "MAR ←PC"가 가장 먼저 이루어져야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 순서도를 작성하는 이유로 가장 타당한 것은?

  1. 시스템의 성능을 분석하기 위하여한다.
  2. C언어의 코딩을 생략하기 위하여한다.
  3. 프로그램을 작성할 경우 처리되는 자료의 흐름이 잘 이해되기 위하여한다.
  4. 시스템설계를 하기 위하여한다.
(정답률: 알수없음)
  • 순서도는 프로그램을 작성할 때 처리되는 자료의 흐름을 시각적으로 나타내기 때문에, 프로그램을 작성할 경우 처리되는 자료의 흐름이 잘 이해되기 위하여 작성한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

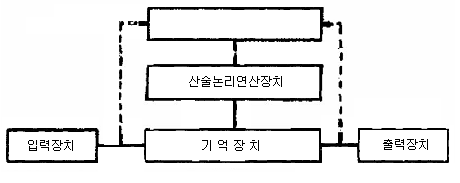

68. 다음 그림은 컴퓨터의 구성을 간략히 보여준다. 빈 블록과 가장 관계 깊은 것은?

  1. 마이크로프로세서(microprocessor)
  2. 제어장치(control unit)
  3. 보조기억장치(auxiliary memory)
  4. 인터페이스(interface)
(정답률: 알수없음)
  • 제어장치는 컴퓨터의 모든 작업을 제어하고 조정하는 중심적인 역할을 수행하기 때문에, 다른 구성 요소들과 가장 관계가 깊다. 마이크로프로세서는 제어장치를 포함한 하드웨어의 일부분이며, 보조기억장치와 인터페이스는 데이터를 저장하고 입출력을 담당하는 역할을 하지만, 제어장치와는 직접적인 관련이 적다. 따라서 정답은 "제어장치(control unit)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 데이지휠(daisy wheel) 을사용하는프린터는?

  1. 활자식라인프린터
  2. 도트매트릭스프린터
  3. 레이저프린터
  4. 잉크젯프린터
(정답률: 24%)
  • 데이지휠(daisy wheel)은 문자를 하나씩 찍어내는 방식으로 출력하는데, 이 방식은 활자식라인프린터에서 사용되는 방식과 유사하다. 따라서 데이지휠을 사용하는 프린터는 활자식라인프린터이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

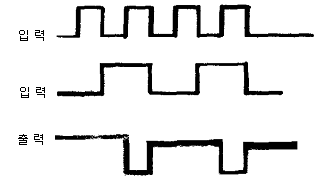

70. 다음의time chart 에해당하는것은어느Gate인가?

  1. AND
  2. OR
  3. NAND
  4. NOR
(정답률: 알수없음)
  • 해당하는 Gate는 "OR" Gate이다.

    "NAND" Gate는 입력값이 모두 1일 때 출력값이 0이 되는 논리 게이트이다. 하지만 위의 time chart에서는 입력값이 모두 1일 때 출력값이 1이 되는 부분이 있기 때문에 "NAND" Gate가 아닌 다른 Gate여야 한다.

    "AND" Gate는 입력값이 모두 1일 때 출력값이 1이 되는 논리 게이트이다. 하지만 위의 time chart에서는 입력값이 모두 1일 때 출력값이 0이 되는 부분이 있기 때문에 "AND" Gate가 아닌 다른 Gate여야 한다.

    "NOR" Gate는 입력값이 모두 0일 때 출력값이 1이 되는 논리 게이트이다. 하지만 위의 time chart에서는 입력값이 모두 0일 때 출력값이 0이 되는 부분이 있기 때문에 "NOR" Gate가 아닌 다른 Gate여야 한다.

    따라서, 위의 time chart에 해당하는 Gate는 "OR" Gate이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 무선 종사자의 기술자격의 취소등의 규정에 의하여 업무의 종사를 정지 당한 후 무선설비의 조작 또는 공사를 한자에 대한벌칙으로 맞는 것은?

  1. 100만원이하의 과태료
  2. 200만원이하의 과태료
  3. 300만원이하의 과태료
  4. 500만원이하의 과태료
(정답률: 40%)
  • 무선 종사자의 기술자격이 취소되어 업무를 정지당한 후 무선설비의 조작 또는 공사를 한 경우, 이는 무선설비 안전에 위반되는 행위이므로 법적으로 처벌됩니다. 이에 따라 무선설비 안전관리법 제67조에 따라 200만원 이하의 과태료가 부과됩니다. 이는 법적으로 정해진 벌칙 중에서 가장 경도한 벌칙으로, 무선 종사자들이 안전에 대한 책임을 다하도록 유도하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 무선설비형식검정합격기기의 인증표시에 기재사항이 아닌 것은?

  1. 기기의 명칭
  2. 인증번호
  3. 제조연월일
  4. 기기의조작방법
(정답률: 알수없음)
  • 기기의 조작 방법은 인증표시에 기재되지 않는다. 인증표시는 해당 기기가 인증을 받았음을 증명하는 것으로, 기기의 식별 정보인 명칭과 인증번호, 그리고 제조연월일 등이 포함된다. 하지만 기기의 조작 방법은 해당 기기의 사용자 매뉴얼 등에서 확인할 수 있으므로 인증표시에 기재되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전파의 형식표시 중 등급의 기호가 맞지 않는 것은?

  1. 첫째기호는 주반송파의 변조형식
  2. 둘째기호는 주반송파를 변조시키는 신호의 성
  3. 셋째 기호는 송신 할 정보의 형태
  4. 넷째 기호는 다중화 특성
(정답률: 알수없음)
  • 정답: "둘째기호는 주반송파를 변조시키는 신호의 성"

    전파의 형식표시에서 둘째 기호는 주반송파를 변조시키는 신호의 성을 나타내는데, 이는 AM, FM, PM 등의 변조 방식을 나타내는 것이다. 반면에 넷째 기호는 다중화 특성을 나타내는데, 이는 주파수 분할 다중화(FDM), 시분할 다중화(TDM), 코드 분할 다중화(CDM) 등의 다중화 방식을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 무선설비의 동작 안정을 위한 조건으로맞지 않는 것은?

  1. 무선설비는 전원정격전압의 ±10% 이내의 범위에서 변동된 경우에도 안정적으로 동작해야 한다.
  2. 비상 전원은 48시간 이상 상시 운용할 수 있는 무정전 전원설비를 설치해야 한다.
  3. 무선설비는 사용상태에서 통상 접하는 온도 및 습도의 변화, 진동또는 충격 등의 경우에도 저장없이 동작해야한다.
  4. 무선설비는 외부의 기계적 잡음등의 방해를 받지 않은 안전한 장소에 설치해야한다.
(정답률: 알수없음)
  • 비상 전원이 48시간 이상 상시 운용할 수 있는 무정전 전원설비를 설치해야 하는 것은 무선설비가 긴급 상황에서도 계속해서 동작할 수 있도록 하기 위해서입니다. 다른 조건들은 무선설비의 안정적인 동작을 위한 조건들이지만, 비상 상황에서 전원이 공급되지 않으면 무선설비는 작동하지 않을 수 있기 때문에 이 조건이 가장 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중에서 형식등록을 하여야하는 무선설비의 기기는?

  1. 네비텍스수신기
  2. 디지털선택호출장치의 기기
  3. 비상위치지시용 무선표지설비
  4. 라디오부이의 기기
(정답률: 알수없음)
  • 라디오부이의 기기는 무선주파수를 사용하는 기기 중 하나로, 형식등록을 해야하는 기기입니다. 이는 무선주파수를 사용함으로써 다른 무선설비와의 간섭을 방지하고, 안전하게 사용하기 위함입니다. 따라서 라디오부이의 기기는 형식등록을 해야합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 전파진흥기본계획에 포함되어야 할 사항이 아닌 것은?

  1. 전파산업육성의 기본방향
  2. 새로운 전파자원의 개발
  3. 무선단말기의 개발 및 양산
  4. 전파환경의 개선
(정답률: 46%)
  • 전파진흥기본계획은 전파산업을 육성하고 발전시키기 위한 기본 방향과 전략을 제시하는 계획이다. 따라서 "무선단말기의 개발 및 양산"은 전파산업을 육성하고 발전시키는데 중요한 역할을 할 수 있으므로 포함되어야 할 사항이다. 따라서 정답은 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 전파형식 R3E를 사용하는 무선설비의 공중선전 력의 표시방법은?

  1. 평균전력
  2. 순간전력
  3. 반송파전력
  4. 첨두포락선전력
(정답률: 37%)
  • R3E는 AM 변조 방식 중 하나로, 첨두포락선전력을 사용하여 정보를 전송합니다. 따라서 이 방식을 사용하는 무선설비의 공중선전력도 첨두포락선전력으로 표시됩니다. 첨두포락선전력은 전파의 최대 출력을 나타내며, 정보를 전송하는 데 필요한 전력의 크기를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 535㎑초과 10606.5㎑이하의 주파수를 발사하는 방송국의 주파수 허용편차는?

  1. 10㎐
  2. 50㎐
  3. 100㎐
  4. 1㎑
(정답률: 50%)
  • 주파수 허용편차는 주파수의 변동폭을 의미합니다. 이 문제에서는 535㎑초과 10606.5㎑이하의 주파수를 발사하는 방송국의 주파수 허용편차를 구하는 문제입니다.

    주파수 허용편차는 일반적으로 주파수의 0.1% ~ 1% 범위 내에서 허용됩니다. 따라서 보기에서 주어진 "10㎐"은 10606.5㎑의 0.1%인 10.6065㎑ 내외의 주파수 변동을 허용하는 것을 의미합니다.

    따라서, 535㎑초과 10606.5㎑이하의 주파수를 발사하는 방송국의 주파수 허용편차는 "10㎐"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 전자파 적합등록 대상기기에서 제외될 수 있는 것은?

  1. 방송수신기기
  2. 불꽃점화 엔진구동기기
  3. 가정용 전기기기
  4. 전시용 이륜자동차
(정답률: 알수없음)
  • 전자파 적합등록 대상기기는 전자파를 발생시키는 기기로서, 이 중에서 전시용 이륜자동차는 전자파를 발생시키지 않기 때문에 제외될 수 있습니다. 따라서 전시용 이륜자동차는 전자파 적합등록 대상기기에서 제외될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 R3E 전파의 점유주파수대폭의 허용치는?

  1. 3㎑
  2. 3.5㎑
  3. 4㎑
  4. 4.5㎑
(정답률: 알수없음)
  • R3E 전파는 3.0 ~ 3.5MHz의 주파수 대역을 사용하며, 이 중에서 3MHz 이상 3.5MHz 이하의 주파수 대역을 사용할 수 있습니다. 따라서 R3E 전파의 점유주파수대폭의 허용치는 3MHz입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
