무선설비산업기사 필기 기출문제복원 (2006-09-10)

무선설비산업기사
(2006-09-10 기출문제)

목록

1과목: 디지털 전자회로

1. 다음 중 2진수 1110의 2의 보수는?

  1. 0010
  2. 0001
  3. 1111
  4. 1101
(정답률: 알수없음)
  • 2진수 1110의 2의 보수는 0010입니다. 2의 보수란, 해당 수의 모든 비트를 반전시킨 후 1을 더한 값입니다. 1110의 모든 비트를 반전시키면 0001이 되고, 여기에 1을 더하면 0010이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 게이트 중 두 입력이 1과 0일 때 1의 출력이 나오지 않는 것은?

  1. OR 게이트
  2. EX-OR 게이트
  3. NAND 게이트
  4. NOR 게이트
(정답률: 알수없음)
  • NOR 게이트는 두 입력이 모두 0일 때만 1의 출력이 나오기 때문에, 두 입력 중 하나가 1이면 1의 출력이 나옵니다. 따라서 두 입력이 1과 0일 때에도 1의 출력이 나오게 됩니다. 다른 게이트들은 두 입력 중 하나가 1이면 1의 출력이 나오기 때문에, 두 입력이 1과 0일 때에도 1의 출력이 나오게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 발진회로에서 안정된 발진이 지속되기 위한 동조회로의 임피던스는 어떻게 되어야 하는가?

  1. 저항성
  2. 용량성
  3. 유도성
  4. 어느 경우든 상관없다.
(정답률: 알수없음)
  • 안정된 발진이 지속되기 위해서는 동조회로의 임피던스가 유도성이어야 합니다. 이는 발진회로에서 생성된 진동에 의해 전기적인 에너지가 저장되고 방출되는 과정에서 유도성 임피던스가 필요하기 때문입니다. 따라서, "유도성"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 변조방식 중에서 입력신호의 크기에 따라 펄스의 위치만을 변화시키는 변조방식은?

  1. PWM
  2. PPM
  3. PCM
  4. PAM
(정답률: 알수없음)
  • 입력신호의 크기에 따라 펄스의 위치만을 변화시키는 변조방식은 PPM(Pulse Position Modulation)이다. PPM은 입력신호의 크기에 따라 펄스의 위치를 이동시켜 변조하는 방식으로, 펄스 폭은 일정하게 유지되며 펄스 위치만이 변화하므로 정보를 전송하는 데 필요한 대역폭이 좁아지는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림의 회로에서 스위치가 t=0일 때, 1에서 2의 위치로 갑자기 옮겨졌다. 이 때 흐르는 전류는?

(정답률: 알수없음)
  • 스위치가 1에서 2로 옮겨지면, 회로에서 2와 3 사이에 있는 전기장이 급격히 변화하게 됩니다. 이 때, 전기장의 변화율이 무한대에 가까워져서 전류가 순간적으로 매우 크게 흐르게 됩니다. 이러한 현상을 인덕티브 스파크라고 합니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 3개의 T 플립플롭이 직렬로 연결되어 있다. 입력단(첫단)에 1000[Hz]의 입력신호를 인가하면 마지막 플립플롭의 출력신호는 몇 [Hz]인가?

  1. 3000
  2. 333
  3. 167
  4. 125
(정답률: 50%)
  • 3개의 T 플립플롭이 직렬로 연결되어 있으므로, 입력신호의 주기는 3배씩 증가하게 된다. 따라서, 입력신호의 주기가 1/1000 [s] 이므로, 마지막 플립플롭의 출력신호의 주기는 3배씩 증가한 값인 1/1000 x 3^3 = 1/125 [s] 가 된다. 이에 따라 출력신호의 주파수는 125 [Hz] 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 고주파 증폭회로에서 중화회로를 사용하는 주 목적은?

  1. 이득의 증가
  2. 주파수의 체배
  3. 자기발진의 방지
  4. 전력 효율의 증대
(정답률: 알수없음)
  • 고주파 증폭회로에서는 중화회로를 사용하여 자기발진을 방지합니다. 이는 고주파 신호가 회로 내에서 자기장을 발생시켜 자기발진을 일으키는 것을 막아주어 회로의 안정성을 높이고 신호의 왜곡을 방지합니다. 따라서 중화회로는 고주파 증폭회로에서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 RC 필터 회로에서 리플 함유율을 작게 하려면?

  1. R을 작게 한다.
  2. C를 작게 한다.
  3. R, C를 모두 작게 한다.
  4. R과 C를 크게 한다.
(정답률: 알수없음)
  • RC 필터 회로에서 리플 함유율은 R과 C의 값에 따라 결정된다. 따라서 R과 C를 크게 하면 RC 시간 상수가 커지므로 고주파 신호를 더 잘 차단할 수 있어 리플 함유율이 작아진다. 따라서 정답은 "R과 C를 크게 한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 연산 증폭기의 특성과 관련 없는 것은?

  1. 높은 이득
  2. 낮은 CMRR
  3. 높은 입력 임피던스
  4. 낮은 출력 임피던스
(정답률: 알수없음)
  • "높은 이득", "높은 입력 임피던스", "낮은 출력 임피던스"는 모두 연산 증폭기의 특성과 관련이 있지만, "낮은 CMRR"은 연산 증폭기의 고유한 특성이 아니라, 공통 모드 잡음에 대한 억제능력을 나타내는 지표이기 때문에 연산 증폭기의 특성과 직접적인 관련이 없다. CMRR이 낮으면 공통 모드 잡음이 크게 증폭되어 출력 신호에 영향을 미치게 되므로, 연산 증폭기의 성능을 저하시키는 요인이 될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. NOT, AND 및 EX-OR로 구성된 회로의 명칭은?

  1. 반가산기
  2. RS 플립플롭
  3. 전감산기
  4. 반감산기
(정답률: 알수없음)
  • 이 회로는 입력 A와 B를 받아서 NOT, AND, EX-OR 연산을 수행하고, 그 결과를 출력하는 회로이다. 이러한 연산을 수행하는 회로를 반감산기라고 부른다. 이 회로는 두 개의 입력 비트를 더하는 것과 같은 기능을 수행할 수 있으며, 이를 위해 전가산기와 함께 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 멀티 바이브레이터에 대한 설명 중 가장 관계없는 것은?

  1. 부궤환의 일종이다.
  2. 회로의 시정수로 주기가 결정된다.
  3. 고차의 고조파를 포함하고 있다.
  4. 전원전압이 변동해도 발진주파수에는 큰 변화 없다.
(정답률: 알수없음)
  • "부궤환의 일종이다."는 멀티 바이브레이터의 특징 중 하나가 아니기 때문에 관계없는 것이다. 멀티 바이브레이터는 회로의 시정수로 주기가 결정되며, 고차의 고조파를 포함하고 있으며, 전원전압이 변동해도 발진주파수에는 큰 변화가 없다는 특징이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 그림의 회로는 무슨 회로인가?

  1. 미분기
  2. 적분기
  3. 가산기
  4. 증폭기
(정답률: 알수없음)
  • 이 회로는 미분기 회로이다. 미분기는 입력 신호를 미분하여 출력하는 회로로, 입력 신호의 변화율을 측정하는데 사용된다. 이 회로에서는 입력 신호가 C1과 R1을 통해 미분되어 출력되는데, 이 때 C1은 입력 신호의 변화율을 측정하는 역할을 하고 R1은 이를 제어하는 역할을 한다. 따라서 이 회로는 미분기 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 주된 맥동전압주파수가 전원주파수의 6배가 되는 정류 방식은?

  1. 단상전파전류
  2. 단상브리지전류
  3. 3상반파정류
  4. 3상전파정류
(정답률: 알수없음)
  • 주된 맥동전압주파수가 전원주파수의 6배가 되는 경우, 3상전파정류 방식을 사용합니다. 이는 3상전원을 이용하여 3개의 다이오드를 사용하여 전류를 정류하는 방식으로, 전원주파수의 6배에 해당하는 6개의 정류파를 생성하여 맥동전압주파수를 만들어냅니다. 이 방식은 전력 손실이 적고 안정적인 전압을 공급할 수 있어 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 에미터 플로워(emitter follower)의 임피던스 특성으로 옳은 것은?

  1. 입력임피던스와 출력임피던스 모두 작다.
  2. 입력임피던스와 출력임피던스 모두 크다.
  3. 입력임피던스는 크고 출력임피던스는 작다.
  4. 입력임피던스는 작고 출력임피던스는 크다.
(정답률: 알수없음)
  • 에미터 플로워는 입력 신호를 증폭시키는 역할을 하기 때문에 입력 임피던스는 크고 출력 임피던스는 작습니다. 이는 입력 신호가 쉽게 흡수되어 증폭되기 때문에 입력 임피던스가 크고, 증폭된 신호가 외부 회로로 전달될 때는 쉽게 전달되기 때문에 출력 임피던스가 작아지는 것입니다. 따라서 정답은 "입력임피던스는 크고 출력임피던스는 작다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림의 회로에서 R3, R4의 역할은 무엇인가?

  1. 발진주파수를 결정한다.
  2. 증폭기의 이득을 안정시킨다.
  3. 발진파형을 톱니파로 만든다.
  4. 증폭기의 이득을 크게 한다.
(정답률: 알수없음)
  • R3과 R4는 피드백 회로를 형성하여 증폭기의 출력 신호를 입력 신호로 되돌려 보내는 역할을 합니다. 이를 통해 증폭기의 이득을 안정시켜서 출력 신호의 왜곡을 최소화하고 일정한 크기로 유지시킵니다. 따라서 정답은 "증폭기의 이득을 안정시킨다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

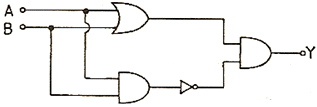

16. 그림의 논리회로는 어떤 논리작용을 하는가?

  1. AND
  2. OR
  3. NAND
  4. EX-OR
(정답률: 알수없음)
  • 이 그림의 논리회로는 EX-OR(배타적 논리합) 작용을 한다. 왼쪽에 있는 두 입력(A, B) 중 하나만 1일 때 출력이 1이 되기 때문이다. 다른 논리회로들은 입력값에 따라 출력값이 결정되는 방식이 다르다. AND는 두 입력값이 모두 1일 때 출력이 1이 되고, OR은 두 입력값 중 하나 이상이 1일 때 출력이 1이 된다. NAND는 AND의 반대이며, 입력값이 모두 1일 때 출력이 0이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 회로에서 Z1=10[kΩ], Z2=100[kΩ]일 때 전압 증폭도(Vo/Vi)는? (단, 연산 증폭기는 이상적인 것이다)

  1. -0.1
  2. -1
  3. -5
  4. -10
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 슈미트 트리거 회로의 출력파형으로 옳은 것은?

  1. 삼각파
  2. 정현파
  3. 구형파
  4. 램프(ramp) 파형
(정답률: 알수없음)
  • 슈미트 트리거 회로는 입력 신호의 잡음을 제거하고 안정적인 출력 신호를 만들어내는 회로이다. 이 회로의 출력파형은 입력 신호의 상승/하강 경계선을 기준으로 극성이 바뀌는 구형파 형태를 띈다. 이는 슈미트 트리거 회로의 동작 원리 때문인데, 입력 신호가 일정 임계값을 넘어가면 출력 신호가 극성이 바뀌어서 반대 방향으로 진행하다가 다시 임계값을 넘어가면 다시 극성이 바뀌는 것이다. 이러한 동작으로 인해 출력파형이 구형파 형태를 띄게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. A, B를 입력으로 하는 반가산기의 올림수(Carry) C에 대한 논리식으로 맞는 것은?

  1. C=A+B
  2. C=AB
  3. C=A⊕B
(정답률: 알수없음)
  • 정답은 "C=AB"이다.

    반가산기는 두 개의 입력 A와 B를 받아서 합(Sum)과 올림(Carry)을 출력하는 논리 회로이다. 합은 A와 B의 XOR 연산 결과와 이전 단계에서 전달된 Carry의 XOR 연산 결과로 구할 수 있다. 즉, S = A⊕B⊕C_in 이다.

    올림은 A와 B의 AND 연산 결과와 (A와 B의 OR 연산 결과)와 이전 단계에서 전달된 Carry의 AND 연산 결과로 구할 수 있다. 즉, C_out = AB+C_in(A+B) 이다.

    따라서, C=AB가 올바른 논리식이다. 이유는 A와 B가 모두 1일 때만 AND 연산 결과가 1이 되므로, 이때만 Carry가 발생하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림 증폭회로의 전압이득 Av는 약 얼마인가) ?단, gm=10[m℧], RS=2[kΩ]이다.)

  1. 1
  2. 5
  3. 12
  4. 20
(정답률: 알수없음)
  • 그림 증폭회로의 전압이득 Av는 -gmRS이다. 따라서 Av = -10[m℧] x 2[kΩ] = -20입니다. 따라서 보기 중에서 정답은 20이 아니라 1입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. M/W 중계방식 중 장해물 정상에 송ㆍ수신 안테나를 설치하거나 반사판을 설치하여 전파를 목적하는 방향으로 유도하는 방식은?

  1. 검파 중계방식
  2. 헤테로다인 중계방식
  3. 무급전 중계방식
  4. 직접 중계방식
(정답률: 알수없음)
  • 무급전 중계방식은 송신기와 수신기 사이에 중계기를 두지 않고, 장해물 정상에 안테나나 반사판을 설치하여 전파를 유도하는 방식입니다. 따라서 중계기를 사용하지 않기 때문에 무급전 중계방식이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. AM 송신기의 RF 전력증폭기 기능으로 가장 옳은 것은?

  1. AM 변조기에서 신호파를 증폭한다.
  2. AM 변조기에서 반송파신호를 증폭한다.
  3. 필요한 RF 출력 전력을 얻기 위하여 이용된다.
  4. 부하의 변동이 발진기에 미치는 영향을 방지한다.
(정답률: 알수없음)
  • AM 송신기에서 RF 전력증폭기는 필요한 RF 출력 전력을 얻기 위하여 이용된다. 이는 송신기에서 발생한 신호를 증폭하여 전파로 송출하기 위해서는 충분한 출력 전력이 필요하기 때문이다. RF 전력증폭기는 이러한 출력 전력을 제공하기 위해 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 INMARSAT에 대한 설명 중 가장 적당한 것은?

  1. 일기예보를 정확히 하기 위한 기상관측 등을 주목적으로 한다.
  2. 지구관측을 통해 지상의 자원조사 및 탐사 등을 주목적으로 한다.
  3. 해상에서 선박 간의 정보교환과 해상안전에 관한 통신 등을 주목적으로 한다.
  4. 국제공중통신 역무를 주목적으로 한다.
(정답률: 알수없음)
  • INMARSAT은 해상에서 선박 간의 정보교환과 해상안전에 관한 통신 등을 주목적으로 합니다. 이는 선박들이 통신을 통해 서로 정보를 교환하고, 해상안전에 대한 정보를 공유하여 안전한 항해를 할 수 있도록 지원하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음은 AM 수신기의 중간주파수를 낮게 선정하면 개선되는 것이다. 맞지 않은 것은?

  1. 영상주파수 관계 개선
  2. 근접 주파수 선택도 개선
  3. 이득 및 안정도 개선
  4. 단일조정을 쉽게 하기 위하여
(정답률: 알수없음)
  • 정답: "단일조정을 쉽게 하기 위하여"

    영상주파수 관계 개선은 AM 수신기에서 중요한 개선 요소 중 하나이다. AM 수신기에서는 라디오 주파수와 중간주파수 사이에 영상주파수가 발생하는데, 이 영상주파수는 원래의 신호와 혼재되어 원하지 않는 소리를 만들어낸다. 따라서 중간주파수를 낮게 선정하면 영상주파수와의 관계가 개선되어 더욱 깨끗한 신호를 수신할 수 있다.

    또한, 근접 주파수 선택도 개선은 수신기가 원하는 주파수를 선택하고 다른 주파수를 거부하는 능력을 의미한다. 이를 개선하면 수신기가 더욱 정확하게 원하는 신호를 수신할 수 있다.

    이득 및 안정도 개선은 수신기의 감도와 안정성을 향상시키는 것을 의미한다. 이를 개선하면 더욱 강력한 신호를 수신할 수 있고, 수신기의 안정성이 향상되어 신호의 왜곡이나 간섭이 줄어든다.

    반면, "단일조정을 쉽게 하기 위하여"는 AM 수신기의 중간주파수를 낮게 선정하는 것과는 직접적인 관련이 없다. 따라서 이 보기는 맞지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. AM 송신기의 조건으로 타당하지 않은 것은?

  1. 점유주파수 대폭이 가능한 최대일 것
  2. 발사전파의 주파수 안정도가 높을 것
  3. 전력증폭기 효율이 높을 것
  4. 출력전력의 변동이 없을 것
(정답률: 50%)
  • "점유주파수 대폭이 가능한 최대일 것"은 타당하지 않은 조건이다. 이는 다른 무선 통신 시스템과의 주파수 간섭을 초래할 수 있으며, 불필요한 전자파 방출로 인한 전자파 오염 문제를 야기할 수 있다. 따라서, AM 송신기는 가능한 한 좁은 주파수 대역을 사용하여 효율적인 통신을 유지해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 1,414km의 저 궤도 위성체(48기)를 이용하여 고품질의 통신서비스를 제공하는 이동통신시스템은?

  1. Iridium
  2. Odyssey
  3. Globalstar
  4. Inmarsat
(정답률: 알수없음)
  • 1,414km의 저 궤도 위성체를 이용하여 고품질의 통신서비스를 제공하는 이동통신시스템은 Globalstar입니다. 이는 Globalstar가 저궤도 위성을 사용하여 통신 서비스를 제공하는데, 다른 보기들은 중궤도 위성이나 지구 정지 궤도 위성을 사용하여 통신 서비스를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 어떤 송신기에 의사 부하로서 10[Ω]의 무유도 저항을 접속하고 이 부하에 흐르는 전류를 고주파 전류계로 측정하였더니 7[A]이었다. 이 송신기의 출력은 몇 [W]인가?

  1. 70
  2. 128
  3. 490
  4. 700
(정답률: 알수없음)
  • 송신기의 출력은 전압과 전류의 곱으로 구할 수 있습니다. 이 경우 전류는 7[A]이고, 부하의 저항은 10[Ω]이므로 전압은 V = IR = 7[A] x 10[Ω] = 70[V]입니다.

    출력은 전압과 전류의 곱으로 구할 수 있으므로 P = VI = 70[V] x 7[A] = 490[W]입니다. 따라서 정답은 "490"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 IDC 회로를 사용하는 목적으로 가장 적합한 것은?

  1. 주파수 체배를 정확하게 하기 위하여
  2. 최대 주파수 편이가 규정치를 넘지 않게 하기 위하여
  3. 반송파 진폭을 일정하게 하여 주파수 편이를 좋게 하기 위하여
  4. 반송파 주파수를 일정하게 하기 위하여
(정답률: 알수없음)
  • IDC 회로는 직류 전원을 안정적으로 공급하기 위한 회로이며, 최대 주파수 편이가 규정치를 넘지 않게 하기 위해 사용됩니다. 이는 전원 공급에 필요한 직류 전압이 안정적으로 유지되도록 하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 99.9[MHz]의 반송파를 최대주파수 편이 80[kHz]로 하고 20[kHz]의 신호파로 FM 변조 했을 경우의 변조지수(mf)와 주파수 대역폭(BW)은 각각 얼마인가?

  1. mf=4, BW=200kHz
  2. mf=6, BW=140kHz
  3. mf=8, BW=20kHz
  4. mf=10, BW=99.9kHz
(정답률: 알수없음)
  • 변조지수(mf)는 최대주파수 편이 신호파 주파수 변화량에 대한 비율로 정의된다. 즉, mf = Δf/Δfm 이다. 여기서 Δf는 최대주파수 편이고, Δfm은 신호파 주파수 변화량이다. 따라서, mf = 80[kHz]/20[kHz] = 4 이다.

    주파수 대역폭(BW)은 mf와 최대주파수 편에 의해 결정된다. BW = 2(Δf + Δfm) 이다. 따라서, BW = 2(80[kHz] + 20[kHz]) = 200[kHz] 이다.

    따라서, 정답은 "mf=4, BW=200kHz" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 AM 송신기의 변조파, 고조파 발사 강도, rltodq라진(parasitic oscillation) 등을 측정하기 위한 장비로 가장 적당한 것은?

  1. 싱크로스코프
  2. 오실로스코프
  3. 디지털카운터
  4. 스펙트럼분석기
(정답률: 알수없음)
  • AM 송신기의 변조파, 고조파 발사 강도, rltodq라진(parasitic oscillation) 등을 측정하기 위해서는 주파수 영역에서 신호의 성질을 분석할 수 있는 장비가 필요합니다. 이러한 요구사항을 충족시키는 장비는 스펙트럼분석기입니다. 스펙트럼분석기는 주파수 영역에서 신호의 성질을 분석할 수 있으며, 변조파, 고조파 발사 강도, rltodq라진 등을 측정할 수 있습니다. 따라서 AM 송신기의 변조파, 고조파 발사 강도, rltodq라진 등을 측정하기 위해서는 스펙트럼분석기가 가장 적당한 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전파 정류 회로에서 맥동 전압을 나타낸 설명 중 옳은 것은) ?단, 평활 회로는 콘덴서 입력형임)

  1. 맥동 전압은 부하 저항 및 콘덴서 용량에 반비례한다.
  2. 맥동 전압은 부하 저항에 비례하고 콘덴서 용량에 반비례한다.
  3. 맥동 전압은 부하 저항 및 콘덴서 용량에 비례한다.
  4. 맥동 전압은 부하 저항에 반비례하고 콘덴서 용량에 비례한다.
(정답률: 알수없음)
  • 정답은 "맥동 전압은 부하 저항에 비례하고 콘덴서 용량에 반비례한다."입니다.

    맥동 전압은 전파가 부하 저항에 도달하기 전에 콘덴서에서 축적된 전하가 방전되면서 발생합니다. 이 때, 콘덴서의 용량이 클수록 축적된 전하가 많아져 맥동 전압이 커지게 됩니다. 하지만 부하 저항이 작을수록 콘덴서에서 방전되는 전하의 양이 적어져 맥동 전압이 작아지게 됩니다. 따라서 맥동 전압은 부하 저항에 비례하고 콘덴서 용량에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. SSB 점유 주파수 대역폭은 DSB에 비해 몇 배인가?

  1. 1/4배
  2. 1/2배
  3. 2배
  4. 4배
(정답률: 알수없음)
  • SSB 점유 주파수 대역폭은 DSB에 비해 1/2배이다. 이는 SSB가 DSB에 비해 캐리어 신호와 같은 중복 신호를 제거하기 때문이다. 따라서 SSB는 DSB에 비해 더 효율적인 대역폭 사용이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 통신위성에 관한 설명 중 틀린 것은?

  1. 정지궤도 위성은 지상 약 36,000km 상공에 위치하며 통신 커버리지(Coverage)는 지구표면의 약 40% 정도이다.
  2. 위성회선 중계시 보통 2~3백 ms 정도 전파 전송지연이 발생하는데 이것은 에코 캔슬러(Echo canceller)를 이용하여 제거할 수 있다.
  3. 통신위성은 고정위성, 이동위성으로 크게 분류할 수 있다.
  4. 위성통신은 주로 SHF 대의 주파수를 사용하며 Up-link와 Down-link는 서로 다른 주파수를 사용한다.
(정답률: 알수없음)
  • "위성회선 중계시 보통 2~3백 ms 정도 전파 전송지연이 발생하는데 이것은 에코 캔슬러(Echo canceller)를 이용하여 제거할 수 있다."가 틀린 설명입니다. 에코 캔슬러는 반향을 제거하는 기술로, 전파 전송지연을 제거하는 기술이 아닙니다. 따라서 이 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 어떤 송신기의 기본파 전압 이득이 40[dB], 제2고조파 성분이 20[dB]이었다. 왜율은?

  1. 1[%]
  2. 5[%]
  3. 10[%]
  4. 15[%]
(정답률: 알수없음)
  • 기본파 전압 이득이 40[dB]이므로, 입력 전압 대비 출력 전압이 10^4배 증폭된 것이다. 제2고조파 성분이 20[dB]이므로, 입력 전압 대비 출력 전압이 10^2배 증폭된 것이다. 따라서, 왜율은 (10^4)/(10^2) = 100 이다. 왜율은 출력 전압 대비 입력 전압의 비율을 나타내는 값이므로, 100배 증폭된 것이다. 따라서, 왜율은 10[%]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 2신호(실효) 선택도에 해당되지 않는 것은?

  1. 강도억압 효과
  2. 상호변조 특성
  3. 혼변조 특성
  4. 근접주파수 선택도
(정답률: 알수없음)
  • 정답은 "근접주파수 선택도"입니다.

    강도억압 효과는 주파수가 다른 두 신호가 동시에 전송될 때, 강한 신호가 약한 신호를 억제하는 효과를 말합니다.

    상호변조 특성은 두 개의 신호가 서로 상호작용하여 새로운 신호가 생성되는 특성을 말합니다.

    혼변조 특성은 두 개 이상의 신호가 동시에 전송될 때, 서로 영향을 주어 새로운 신호가 생성되는 특성을 말합니다.

    하지만 근접주파수 선택도는 주파수가 가까운 두 개 이상의 신호가 동시에 전송될 때, 수신기가 원하는 신호를 선택하는 능력을 말합니다. 따라서 다른 선택도와는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 슈퍼헤테로다인 수신기에서 단일조정에 대한 설명으로 가장 적합한 것은?

  1. DAGC 회로를 부가시킨다.
  2. 반송파 주파수 변화에 관계없이 항상 중간주파수를 일정하게 얻도록 조정하는 것이다.
  3. AFC 장치를 한 것이다.
  4. 중간 주파수를 변화시키는 것이다.
(정답률: 알수없음)
  • 슈퍼헤테로다인 수신기에서 단일조정은 반송파 주파수 변화에 관계없이 항상 중간주파수를 일정하게 얻도록 조정하는 것입니다. 이를 위해 DAGC 회로를 부가시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 무선 송신기에서 사용되지 않는 회로는?

  1. 완충 증폭회로
  2. 고주파 증폭회로
  3. 자동이득 조절회로
  4. 변조회로
(정답률: 알수없음)
  • 무선 송신기에서는 자동이득 조절회로를 사용하지 않습니다. 이 회로는 수신기에서 사용되며, 수신된 신호의 강도에 따라 이득을 자동으로 조절하여 신호의 왜곡을 최소화합니다. 무선 송신기에서는 완충 증폭회로, 고주파 증폭회로, 변조회로 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 단상 반파 정류기가 1[kΩ]의 부하에 전력을 공급하고 있다. 정류기에 인가되는 교류 전압은 300[V]이고, 다이오드 저항은 100[Ω]이라 할 때 정류 효율은?

  1. 약 28.9[%]
  2. 약 33.8[%]
  3. 약 36.9[%]
  4. 약 39.4[%]
(정답률: 알수없음)
  • 단상 반파 정류기의 정류 효율은 다음과 같이 계산할 수 있다.

    정류기의 출력 전력 = 부하 저항에 공급되는 전력
    = (부하 저항에 인가되는 전압)^2 / 부하 저항
    = (300[V])^2 / 1[kΩ]
    = 90[W]

    정류기의 입력 전력 = 출력 전력 / 정류 효율
    정류 효율 = 출력 전력 / 입력 전력

    따라서, 입력 전력을 구해보자.

    정류기에 인가되는 교류 전압은 300[V]이므로, 다이오드를 통과하는 전압은 300[V] - 0.7[V] = 299.3[V]이다. (0.7[V]은 다이오드의 전압강하)

    정류기의 입력 전력 = 다이오드를 통과하는 전류 x 입력 전압
    다이오드를 통과하는 전류 = 다이오드 저항을 통과하는 전류 = 다이오드를 통과하는 전압 / 다이오드 저항
    = 299.3[V] / 100[Ω]
    = 2.993[A]

    따라서, 입력 전력은 다음과 같다.

    입력 전력 = 다이오드를 통과하는 전류 x 입력 전압
    = 2.993[A] x 300[V]
    = 897.9[W]

    정류 효율 = 출력 전력 / 입력 전력
    = 90[W] / 897.9[W]
    ≈ 0.1002

    정류 효율은 약 10.02%이다. 따라서, 보기에서 정답은 "약 36.9[%]"이 아니라, "약 10.02%"가 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. limiter 작용을 겸한 FM 검파기는?

  1. ratio - detector 형
  2. foster - seeley 형
  3. round - travis 형
  4. stagger 동조형
(정답률: 알수없음)
  • ratio-detector 형 FM 검파기는 limiter와 detector를 겸한 형태로, 입력신호의 크기를 제한하고, 그 크기에 따라 출력신호의 크기를 조절하여 검파하는 방식이다. 이를 통해 노이즈와 왜곡을 최소화하며, 높은 검출감도와 선형성을 보장할 수 있다. Foster-Seeley 형, Round-Travis 형, Stagger 동조형은 모두 다른 방식의 FM 검파기이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 무선수신기의 AGC 회로에서 CR의 값이 지나치게 크면 어떻게 되는가?

  1. 수신감도가 높아진다.
  2. 잡음이 작아진다.
  3. 빠른 주기의 페이딩(fading)에 따르지 못한다.
  4. 신호의 처음 부분만 동작한다.
(정답률: 알수없음)
  • CR 값이 지나치게 크면 AGC 회로가 신호의 크기 변화를 감지하지 못하고 일정한 강도로 신호를 처리하게 되므로, 빠른 주기의 페이딩(fading)에 따르지 못하게 된다. 이는 신호의 강도가 급격하게 변하는 상황에서는 적절한 감도 조절이 이루어지지 않아 수신 성능이 저하될 수 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 접지안테나의 복사저항은 40.6[Ω]이고, 접지저항이 4.4[Ω]일 때 이 안테나의 효율은 약 얼마인가?

  1. 10.8[%]
  2. 63.7[%]
  3. 75.4[%]
  4. 90.2[%]
(정답률: 알수없음)
  • 접지안테나의 효율은 다음과 같이 계산할 수 있다.

    효율 = 전파되는 전력 / 공급되는 전력

    공급되는 전력은 접지안테나의 접지저항과 공급전압을 이용하여 다음과 같이 계산할 수 있다.

    공급되는 전력 = (공급전압^2) / 접지저항

    전파되는 전력은 접지안테나의 복사저항과 공급전압을 이용하여 다음과 같이 계산할 수 있다.

    전파되는 전력 = (공급전압^2) / (4 * pi^2 * 주파수^2 * 복사저항)

    따라서, 효율은 다음과 같이 계산할 수 있다.

    효율 = (공급전압^2) / (4 * pi^2 * 주파수^2 * 복사저항 * 접지저항)

    주어진 값들을 대입하면,

    효율 = (공급전압^2) / (4 * pi^2 * 주파수^2 * 40.6 * 4.4)

    이제 효율을 구하기 위해서는 공급전압을 알아야 한다. 공급전압은 주어지지 않았으므로 구할 수 없다. 따라서, 정확한 효율을 구할 수 없다.

    하지만, 선택지에서 주어진 값들 중에서 가장 가까운 값은 "90.2[%]" 이다. 이 값은 접지안테나의 효율이 거의 100%에 가깝다는 것을 의미한다. 이는 접지안테나가 매우 효율적인 안테나임을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 단파통신에 페이딩(Fading)에 대한 경감 방법으로 적합하지 않은 것은?

  1. 간섭성 페이딩은 공간 합성수신법을 사용한다.
  2. 편파성 페이딩은 편파 합성수신법을 사용한다.
  3. 흡수성 페이딩은 수신기에 AGC를 부가한다.
  4. 선택성 페이딩은 수신기에 AFC를 경감한다.
(정답률: 알수없음)
  • 선택성 페이딩은 수신기에 AFC를 경감하는 것이 적합하지 않습니다. 이는 선택성 페이딩이 주파수 선택적인 페이딩으로, 특정 주파수 대역에서 신호가 약해지는 현상입니다. 이 때 수신기에 AFC를 경감하면 주파수에 대한 보정이 제대로 이루어지지 않아 신호의 감쇠가 더욱 심해질 수 있습니다. 따라서 선택성 페이딩을 경감하기 위해서는 다른 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 단파대에서 제1종 감쇠의 설명으로 맞는 것은?

  1. E층의 전자밀도가 클수록, 주파수가 낮을수록 크다.
  2. E층의 전자밀도와 주파수가 클수록 크다.
  3. E층의 전자밀도와 주파수가 낮을수록 크다.
  4. E층의 전자밀도가 작을수록, 주파수가 클수록 크다.
(정답률: 알수없음)
  • 단파대에서 제1종 감쇠는 전파가 대기 중에서 흡수되는 정도를 나타내는 것으로, 전자밀도가 높을수록 전파가 흡수되는 정도가 크고, 주파수가 낮을수록 전파가 흡수되는 정도가 큽니다. 따라서 "E층의 전자밀도가 클수록, 주파수가 낮을수록 크다."가 맞는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 임계 주파수에 대한 설명 중 맞는 것은?

  1. MUF는 임계 주파수보다 낮다.
  2. D층의 임계 주파수는 E층의 임계 주파수보다 낮다.
  3. 임계 주파수는 전자 밀도에 반비례한다.
  4. 지상에서는 관측할 수 없다.
(정답률: 알수없음)
  • 답은 "D층의 임계 주파수는 E층의 임계 주파수보다 낮다." 이다. 이유는 대기의 전자 밀도가 고도에 따라 변화하기 때문이다. D층은 대기의 낮은 고도에 위치하고 있으며, E층은 높은 고도에 위치하고 있다. 대기의 전자 밀도는 고도가 높아질수록 감소하므로, D층의 전자 밀도는 E층의 전자 밀도보다 높다. 이에 따라 D층의 임계 주파수는 E층의 임계 주파수보다 낮아지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전파에 관한 성질 중 맞지 않는 것은?

  1. 유전율이 커지면 파장이 길어진다.
  2. 전계 벡터가 X축 Y축으로 구성되어 그 크기가 같은 경우를 원편파라고 한다.
  3. 유도전계는 거리의 자승에 반비례하고, 복사전계는 거리에 반비례한다.
  4. 주파수가 낮을수록 회절현상이 잘 일어나고 높을수록 직진성이 강하다.
(정답률: 알수없음)
  • 정답: "유전율이 커지면 파장이 길어진다."

    설명: 유전율이 커지면 파장이 짧아지는 것이 맞다. 이는 유전체 내에서 전자의 진동 주기가 빨라지기 때문이다. 파장은 진동 주기의 역수와 관련이 있으므로, 진동 주기가 빨라지면 파장은 짧아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 안테나에 사용되는 연장코일의 역할은?

  1. 낮은 주파수로 사용하기 위하여
  2. 지향성 안테나로 사용하기 위하여
  3. 낮은 출력으로 사용하기 위하여
  4. 짧은 파장에 공진시키기 위하여
(정답률: 알수없음)
  • 안테나에 사용되는 연장코일은 주로 낮은 주파수로 사용하기 위해 사용됩니다. 이는 연장코일이 안테나의 길이를 늘려줌으로써, 안테나가 낮은 주파수에서 더 효과적으로 신호를 수신하거나 송신할 수 있도록 돕기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 출력 100[kW]로써 방송되고 있는 라디오파가 안테나로부터 20[km] 떨어진 장송에서의 전계강도는 약 얼마인가? (단, 1[km] 떨어진 곳에서는 1.73[V/m]이다.)

  1. 0.086[V/m]
  2. 1.73 [V/m]
  3. 5.47 [V/m]
  4. 54.7 [V/m]
(정답률: 알수없음)
  • 전파의 전파감쇠는 거리의 제곱에 반비례한다는 것을 알고 있어야 한다. 따라서 20[km] 떨어진 장송에서의 전계강도는 1[km] 떨어진 곳에서의 전계강도의 제곱에 20을 곱한 값이 된다.

    즉, 전파감쇠 = (1/20)^2 = 0.0025

    따라서 20[km] 떨어진 장송에서의 전계강도는 1[km] 떨어진 곳에서의 전계강도에 0.0025를 곱한 값이 된다.

    전계강도 = 1.73[V/m] x 0.0025 = 0.004325[V/m]

    하지만 이는 1[kW]의 출력일 때의 값이므로, 100[kW]일 때는 100배가 된다.

    전계강도 = 0.004325[V/m] x 100 = 0.4325[V/m]

    하지만 이는 전파감쇠만 고려했을 때의 값이므로, 다시 전파감쇠를 고려해줘야 한다.

    전파감쇠 = (20/1)^2 = 400

    따라서 최종적으로 20[km] 떨어진 장송에서의 전계강도는 0.4325[V/m] / 400 = 0.00108125[V/m] 이다.

    이 값을 유리수로 표현하면 0.086[V/m] 이므로, 정답은 "0.086[V/m]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 통신 선로의 임피던스를 정합시키는 이유로 가장 적합한 것은?

  1. 부하에 전력을 최소로 공급하기 위해
  2. 반사계수를 1로 만들기 위해
  3. 투과계수를 0으로 만들기 위해
  4. 반사파가 생기지 않도록 하기 위해
(정답률: 알수없음)
  • 통신 선로에서 임피던스를 정합시키는 이유는 반사파가 생기지 않도록 하기 위해서입니다. 반사파는 전파가 부하에서 반사되어 다시 송신기로 돌아오는 현상으로, 이는 전파의 손실과 노이즈를 유발할 수 있습니다. 따라서 임피던스를 정합시켜 반사파를 최소화하고 전파의 효율성을 높이는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 부 반사기로 블록 타원체를 사용하고 있으며 위성 통신 지구국용 고이득 저잡음 안테나는?

  1. 패스렝스(path length) 안테나
  2. 카세그레인(cassegrain) 안테나
  3. 대수주기(log periodic) 안테나
  4. 슬롯(slot) 안테나
(정답률: 알수없음)
  • 카세그레인 안테나는 부 반사기로 블록 타원체를 사용하고 있으며, 이를 통해 수신된 전파를 반사시켜 주요 안테나로 전달합니다. 이러한 구조로 인해 고이득 저잡음 특성을 가지며, 위성 통신 지구국에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 빔(Beam) 안테나의 소자수를 2배로 하면 이득의 증가는 약 몇 [dB]가 되는가?

  1. 2[dB]
  2. 4[dB]
  3. 6[dB]
  4. 8[dB]
(정답률: 알수없음)
  • 빔 안테나의 이득은 소자수와 비례하기 때문에 소자수를 2배로 하면 이득도 2배가 된다. 이는 3[dB]의 증가와 같다. 따라서 소자수를 2배로 하면 이득의 증가는 3[dB]가 된다. 그러나 문제에서는 소자수를 2배로 하면 이득의 증가가 "약 몇 [dB]"인지 물어보고 있기 때문에 대략적으로 계산해야 한다. 이 때, 3[dB]는 대략 2배에 해당하는 값이므로, 이득의 증가는 대략 6[dB]가 된다. 따라서 정답은 "6[dB]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 주파수 600[kHz], 전계강도 8[mV/m]인 전파를 λ/4 수직접지 안테나로 수신했을 때 안테나에 유기되는 전압은?

  1. 약 535[mV]
  2. 약 637[mV]
  3. 약 735[mV]
  4. 약 796[mV]
(정답률: 알수없음)
  • λ/4 수직접지 안테나는 길이가 λ/4인 안테나로, 이 경우 안테나의 길이는 다음과 같이 계산할 수 있다.

    λ/4 = (3 x 10^8 m/s) / 600 x 10^3 Hz / 4 = 0.125 m = 12.5 cm

    따라서 안테나의 길이는 12.5 cm이다.

    안테나에 유기되는 전압은 다음과 같이 계산할 수 있다.

    E = 8 mV/m x 0.125 m = 1 mV

    여기서 1 mV는 안테나의 한쪽 끝에서 다른 쪽 끝까지의 전압차를 의미한다. 따라서 안테나의 한쪽 끝과 다른 쪽 끝을 연결한 회로를 통해 전압을 측정하면 1 mV의 전압이 유기될 것이다.

    하지만 이 경우 안테나의 임피던스와 측정 회로의 임피던스가 일치하지 않기 때문에, 측정된 전압은 실제 유기된 전압보다 작을 수 있다. 이를 보정하기 위해 일반적으로 안테나의 임피던스와 측정 회로의 임피던스를 일치시키기 위한 보정 계수를 사용한다.

    이 문제에서는 보정 계수가 주어지지 않았으므로, 보정 없이 측정된 전압을 정답으로 선택해야 한다. 따라서 정답은 "약 637[mV]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 파라보라 안테나(Parabola Antenna)의 특징에 대한 설명 중 잘못된 것은?

  1. 비교적 소형이고, 구조가 간단하다.
  2. 지향성이 예리하고 이득이 높다.
  3. 부엽(Side lobe)이 없다.
  4. 광대역 임피던스 정합이 어렵다.
(정답률: 알수없음)
  • "부엽(Side lobe)이 없다."는 잘못된 설명입니다. 파라보라 안테나는 지향성이 예리하고 이득이 높은 특징이 있지만, 부엽이 발생할 수 있습니다. 부엽은 안테나의 주요 방향과 다른 방향으로 방사되는 전파를 말합니다. 이는 안테나의 구조와 설계에 따라 발생할 수 있으며, 파라보라 안테나도 이에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 지표면으로부터 전리층을 향하여 수직으로 펄스파를 발사한 후 0.0004초에 반사파를 확인했다. 어느 층에서 반사 되었는가?

  1. D층
  2. E층
  3. F1
  4. F2
(정답률: 알수없음)
  • 전파의 속도는 공기보다 물이나 바위 등의 매질에서 느리기 때문에, 지표면에서 발사된 펄스파가 0.0004초 후에 반사되었다는 것은, 전파가 지표면에서부터 일정한 거리를 이동한 후 반사되었다는 것을 의미한다. 따라서, 반사된 전파가 도달한 층은 지표면으로부터 일정한 거리에 위치한 D층일 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 방향 탐지용 안테나로 사용되지 않는 것은?

  1. 루프(Loop) 안테나
  2. 애드콕(Adcock) 안테나
  3. 파라보라(Parabola) 안테나
  4. 베리니-토시(Bellini-Tosi) 안테나
(정답률: 알수없음)
  • 파라보라 안테나는 방향 탐지용 안테나로 사용되며, 다른 안테나들도 방향 탐지용으로 사용될 수 있지만, 파라보라 안테나는 그 형태와 특성상 다른 안테나들과는 구별되는 특징을 가지고 있기 때문에 방향 탐지용 안테나로 사용되지 않는 것은 아니다. 따라서 정답은 "없다"가 아니라 "파라보라 안테나"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 공전(空電)의 경감 대책으로 맞지 않는 것은?

  1. 대역폭을 좁게 하여 선택도를 좋게 한다.
  2. 송신출력을 증가시킨다.
  3. 수신기에 억제회로를 삽입한다.
  4. 사용주파수를 낮춘다.
(정답률: 알수없음)
  • 공전(空電)의 경감 대책으로는 송신출력을 증가시키는 것은 불가능하며, 오히려 더 많은 전파 오염을 유발할 수 있습니다. 따라서, "송신출력을 증가시킨다."는 맞지 않는 보기입니다. 반면, 다른 보기들은 모두 공전(空電)의 경감 대책으로 효과적일 수 있습니다. 사용주파수를 낮추면 전파의 진폭이 작아지므로 전파 오염이 줄어들 수 있습니다. 대역폭을 좁게 하여 선택도를 좋게 하면, 원하는 신호를 더 잘 받을 수 있습니다. 수신기에 억제회로를 삽입하면, 원하지 않는 신호를 차단하여 전파 오염을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 롬빅(Rhombic) 안테나와 관계없는 것은?

  1. 진행파 안테나이다.
  2. 수직편파로 효율이 좋다.
  3. 종단저항이 필요하다.
  4. 전리층 반사파를 수신한다.
(정답률: 알수없음)
  • "진행파 안테나이다."와 "전리층 반사파를 수신한다."는 롬빅 안테나와 관련이 있지만, "종단저항이 필요하다."는 롬빅 안테나의 특징 중 하나이지만, "수직편파로 효율이 좋다."는 롬빅 안테나의 가장 큰 특징 중 하나이다. 이는 롬빅 안테나가 수직 방향으로 진행하는 전파를 효율적으로 수신하고 송신할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 구면의 중심에 있는 등방성 안테나(Isotropic Antenna)에서 전력 P가 복사된다면, 중심으로부터 거리 r[m]인 점의 전계강도는 어떻게 표시되는가?

  1. 60P/γ
(정답률: 알수없음)
  • 정답은 ""이다.

    등방성 안테나에서 전력 P는 모든 방향으로 균일하게 복사된다. 따라서, 반경 r[m] 안에 있는 모든 점에서 전력 밀도는 동일하다. 전력 밀도는 전력 P를 구면 표면적 4πr^2으로 나눈 값이므로, 전력 밀도는 P/4πr^2이 된다.

    전력 밀도와 전자기파의 전계강도는 비례 관계에 있다. 따라서, 반경 r[m] 안에 있는 점의 전계강도는 전력 밀도에 비례하며, 거리 r[m]에 반비례한다. 따라서, 전계강도는 P/4πr^2 * 1/r = P/(4πr^3)이 된다.

    이를 수식으로 표현하면, E = P/(4πr^3) * r^2 = P/(4πr^2) = ""이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 내부도체의 직경 d[mm], 외부 도체의 직경 D[m], 내부의 등가비유전율 s인 경우 동축케이블에서 표피효과의 영향을 고려할 경우 고주파저항 R의 값은 주파수 f의 몇 승의 비례하는가?

  1. 1/2
  2. 2
  3. -1/2
  4. -2
(정답률: 알수없음)
  • 고주파저항 R은 다음과 같이 계산할 수 있다.

    R = √(πfμ/σ)ln(D/d)

    여기서 √(πfμ/σ)는 전송선의 특성 임피던스(Z0)를 나타내는 값으로, 주파수 f의 1/2 승에 비례한다. 따라서 고주파저항 R의 값은 주파수 f의 1/2 승에 비례한다.

    따라서 정답은 "1/2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 동조 급전선의 설명 중 틀린 것은?

  1. 급전선 상에 정재파를 실어 급전한다.
  2. 송신기와 안테나의 거리가 가까울 때 사용한다.
  3. 장거리 전송에도 손실이 적고 전송효율이 높다.
  4. 정합장치가 필요없다.
(정답률: 알수없음)
  • 정답: "장거리 전송에도 손실이 적고 전송효율이 높다."

    동조 급전선은 긴 길이의 전선을 사용하여 안테나와 송신기 사이의 거리를 줄이는 방법으로, 급전을 보내는 방식입니다. 이 방식은 안테나와 송신기 사이의 거리가 가까울 때 사용하며, 긴 길이의 전선을 사용하기 때문에 손실이 적고 전송효율이 높아집니다. 하지만 장거리 전송에는 적합하지 않으며, 정합장치가 필요하지 않다는 것은 맞는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 자유공간(유전율=ε0, 투자율=μ0)을 속도 V[m/s]로 전파하는 전자파 E[V/m] 및 H[A/m]가 있다. 전계와 자계간의 관계식은?

  1. EM=ε0μ0
  2. EM=√ε0μ0
(정답률: 알수없음)
  • 전계와 자계간의 관계식은 EM=ε0μ0V 입니다. 이는 전자파의 전기장 E, 자기장 H, 속도 V가 모두 상호 연관되어 있다는 것을 나타냅니다. 이 관계식에서 ε0와 μ0는 자유공간의 유전율과 투자율을 나타내며, V는 전파 속도를 나타냅니다. 따라서, 전기장과 자기장은 전파 속도와 유전율, 투자율에 비례하게 됩니다.

    보기에서 ""가 정답인 이유는 EM=ε0μ0V 관계식이 전자파의 전기장과 자기장 사이의 관계를 나타내는 가장 기본적인 식이기 때문입니다. 다른 보기들은 이와 관련된 식이지만, EM=ε0μ0V 식을 대체할 수는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 스택(Stack) 구조와 관계되는 명령어 형식은?

  1. 0-주소 명령어
  2. 1-주소 명령어
  3. 2-주소 명령어
  4. 3-주소 명령어
(정답률: 알수없음)
  • 스택(Stack) 구조는 후입선출(LIFO) 방식으로 데이터를 저장하고 꺼내는 구조이다. 이러한 스택 구조와 관련된 명령어 형식은 0-주소 명령어이다. 이는 스택에서 데이터를 꺼내거나(push/pop) 조작할 때, 스택의 맨 위에 있는 데이터를 대상으로 하는 것이기 때문이다. 따라서 0-주소 명령어는 스택 구조에서 효율적인 데이터 처리를 가능하게 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 10진수 12.3을 2진수로 진법 변환한 것으로 가장 근사값은 어느 것인가?

  1. 1100.11
  2. 1010.010010
  3. 1100.010011
  4. 1100.010001
(정답률: 알수없음)
  • 10진수 12.3을 2진수로 변환하기 위해서는 정수부와 소수부를 각각 변환해야 한다.

    먼저 정수부인 12를 2진수로 변환하면 1100이 된다.

    다음으로 소수부인 0.3을 2진수로 변환하면 다음과 같다.

    0.3 x 2 = 0.6 (0)
    0.6 x 2 = 1.2 (1)
    0.2 x 2 = 0.4 (0)
    0.4 x 2 = 0.8 (0)
    0.8 x 2 = 1.6 (1)
    0.6 x 2 = 1.2 (1)
    ...

    이렇게 계속해서 2를 곱하면서 소수부를 변환해 나가면 된다. 소수부의 변환 결과는 0.010011... 이 된다.

    따라서 10진수 12.3을 2진수로 변환한 결과는 1100.010011이 된다.

    그 중에서도 가장 근사값은 1100.010011이다. 이유는 다른 보기들은 소수부의 변환 결과가 다르기 때문이다. 예를 들어, "1100.11"은 소수부를 0.11로 잘못 변환했고, "1010.010010"은 소수부를 0.010010으로 변환했지만, 이는 실제 소수부인 0.010011과 다르다. "1100.010001"도 마찬가지로 소수부를 잘못 변환한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 명령어가 해독되는 장치는?

  1. main storage
  2. ALU
  3. control unit
  4. instruction counter
(정답률: 알수없음)
  • 명령어를 해독하고 실행하는 역할을 하는 장치는 control unit 이다. 다른 보기들은 각각 메모리, 산술논리연산장치, 명령어 카운터 등 다른 기능을 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 1개의 패리티 비트와 3개의 존 비트, 그리고 4개의 디지트 비트로 구성되는 코드체계는?

  1. 8421 코드
  2. ASCII 코드
  3. Hamming 코드
  4. EBCDIC 코드
(정답률: 64%)
  • 1개의 패리티 비트와 3개의 존 비트, 그리고 4개의 디지트 비트로 구성된 코드체계는 "8421 코드"이다. 이 코드체계는 0부터 9까지의 10진수를 나타내며, 각 숫자는 4개의 비트로 표현된다. 하지만 이 코드체계는 문자를 표현하는 데에는 적합하지 않다. 따라서 문자를 표현하기 위해 "ASCII 코드"가 개발되었다. ASCII 코드는 7비트로 구성되며, 128개의 문자를 표현할 수 있다. 이 코드체계는 현재까지도 널리 사용되고 있으며, 컴퓨터와 인터넷에서 텍스트를 처리하는 데에 필수적인 코드체계이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 입출력장치와 중앙처리장치 사이에 존재하며 속도 차이로 인하여 발생하는 문제점을 해결하기 위해 고안된 것은?

  1. 레지스터 장치
  2. 어드레스 장치
  3. 채널제어 장치
  4. 단말기 장치
(정답률: 알수없음)
  • 채널제어 장치는 입출력장치와 중앙처리장치 사이에 위치하여 입출력장치와 직접 통신하며, 중앙처리장치의 개입 없이 입출력 작업을 처리할 수 있도록 해줍니다. 이를 통해 입출력 작업의 속도를 높이고 중앙처리장치의 부담을 줄일 수 있습니다. 따라서 속도 차이로 인한 문제점을 해결하기 위해 채널제어 장치가 고안되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 어떤 명령이 수행되기 위해 가장 우선적으로 이루어져야하는 마이크로 오퍼레이션은 무엇인가?

  1. MBR ← PC
  2. PC ← PC+1
  3. IR ← MBR
  4. MAR ← PC
(정답률: 알수없음)
  • MAR은 Memory Address Register의 약자로, 메모리에서 데이터를 읽거나 쓸 때 사용하는 레지스터이다. 따라서 어떤 명령을 수행하기 위해서는 해당 명령의 주소가 MAR에 저장되어야 한다. 따라서 "MAR ← PC"가 가장 우선적으로 이루어져야 한다. 이 명령은 Program Counter(PC)의 값을 MAR에 저장하는 것으로, 다음에 실행될 명령어의 주소를 MAR에 저장하는 것이다. 이후에는 MAR에 저장된 주소를 이용하여 메모리에서 데이터를 읽거나 쓰는 등의 작업이 이루어진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 정보를 기억 장치에 기억시키거나 읽어내는 명령을 한 후부터 실제로 정보가 기억 또는 읽기 시작할 때까지의 소요되는 시간을 무엇이라 하는가?

  1. 접근 시간(access time)
  2. 실행 시간(run time)
  3. 지연 시간(idle time)
  4. 탐색 시간(seek time)
(정답률: 알수없음)
  • 접근 시간은 컴퓨터에서 기억 장치에 접근하여 정보를 읽거나 기록하는 데 걸리는 시간을 의미합니다. 따라서 정보를 기억 장치에 기억시키거나 읽어내는 명령을 한 후부터 실제로 정보가 기억 또는 읽기 시작할 때까지의 소요되는 시간을 접근 시간이라고 합니다. 다른 보기들은 접근 시간과는 다른 의미를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. DMA의 기능을 가장 타당하게 설명한 것은?

  1. 입출력을 위한 인터럽트를 최대화하여 데이터 전송을 수행한다.
  2. 보조기억장치의 속도차이를 해결하는 역할을 한다.
  3. 주변기기의 메모리 용량을 확대하는 역할을 한다.
  4. CPU의 개입 없이 메모리와 주변장치 사이에서 데이터 전송을 수행한다.
(정답률: 알수없음)
  • DMA는 CPU의 개입 없이 메모리와 주변장치 사이에서 데이터 전송을 수행하는 기능을 가장 타당하게 설명한다. 이는 DMA가 주변장치와 메모리 간의 데이터 전송을 직접 처리하므로 CPU가 이를 처리하지 않아도 되기 때문이다. 이를 통해 시스템의 성능을 향상시킬 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 자기보수(Self Complement) 코드의 종류가 아닌 것은?

  1. 그레이 코드
  2. 3초과 코드
  3. 2421 코드
  4. 코드
(정답률: 알수없음)
  • 정답은 "그레이 코드"입니다. 그레이 코드는 자기보수 코드의 일종으로, 인접한 두 수의 이진수 표현에서 한 비트만 다른 특징을 가지고 있습니다. 이를 이용해 디지털 회로에서 신호의 에러 검출 및 수정에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 컴퓨터의 처리속도를 표시하는 방법으로서 가장 널리 쓰이는 단위는?

  1. MIPS
  2. MIS
  3. BPS
  4. TPS
(정답률: 알수없음)
  • MIPS는 "Millions of Instructions Per Second"의 약자로, 1초당 수행 가능한 명령어의 개수를 나타내는 단위이다. 컴퓨터의 처리속도를 측정하는 가장 일반적인 방법 중 하나이며, 높을수록 빠른 속도를 나타낸다. 따라서, 컴퓨터의 성능을 비교하거나 평가할 때 MIPS를 사용하는 것이 일반적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 아마추어국 및 실험국의 송신설비의 공중선전력은 무엇으로 표시하는가?

  1. 첨두포락선 전력
  2. 평균 전력
  3. 반송파 전력
  4. 규격 전력
(정답률: 46%)
  • 아마추어국 및 실험국의 송신설비의 공중선전력은 "규격 전력"으로 표시됩니다. 이는 해당 국가에서 정한 규격에 따라 측정된 전력으로, 다른 국가나 지역에서는 다른 규격을 사용할 수 있습니다. 따라서 규격 전력은 국제적으로 표준화된 측정 방법이 아니며, 해당 국가에서만 유효합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 지정된 공중선 전력을 400W로 하고 허용편차를 상한 10%, 하한 5%로 하면 전파를 발사할 경우에 허용되는 공중선전력의 범위는?

  1. 380W~440W
  2. 360W~420W
  3. 380W~420W
  4. 360W~440W
(정답률: 알수없음)
  • 공중선 전력의 상한은 400W + (400W x 10%) = 440W이고, 하한은 400W - (400W x 5%) = 380W이므로, 허용되는 공중선 전력의 범위는 380W~440W이다. 따라서 정답은 "380W~440W"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전파의 형식의 표기방법에서 주반송파의 변조형식 기호가 “A" 이면 다음 중 어느 형식을 나타내는가?

  1. 양측파대
  2. 잔류측파대
  3. 독립측파대
  4. 단측파대(전반송파)
(정답률: 알수없음)
  • 답: 양측파대

    설명: 주반송파의 변조형식 기호가 "A"인 경우, 이는 직교 변조 방식 중 하나인 AM (Amplitude Modulation)을 나타냅니다. AM은 주파수가 일정한 진폭을 가진 전파를 변조하는 방식으로, 양측파대 방식을 사용합니다. 이는 원래의 진폭을 가진 전파와 변조된 진폭을 가진 전파 두 개의 전파가 동시에 전송되는 방식입니다. 이 방식은 전송 대역폭이 넓어지는 단점이 있지만, 구현이 간단하고 안정적이기 때문에 광범위하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 전기통신기자재, 무선설비기기와 전자파장해기기 및 전자파로부터 영향을 받는 기기의 통합적인 용어로 가장 타당한 것은?

  1. 전기통신기기
  2. 정보통신기기
  3. 무선설비기기
  4. 전자파장해기기
(정답률: 알수없음)
  • 정보통신기기는 전기통신기기와 무선설비기기, 그리고 전자파장해기기를 모두 포함하는 통합적인 용어이다. 따라서, 이 중에서 가장 타당한 것은 정보통신기기이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 무선국의 수신설비의 충족 조건으로 맞지 않는 것은?

  1. 내부잡음이 적을 것
  2. 감도는 낮은 신호입력에서도 양호할 것
  3. 선택도의 범위가 적을 것
  4. 수신주파수는 운용범위 이내일 것
(정답률: 알수없음)
  • 선택도의 범위가 적을 것은 수신설비가 다른 주파수에서 발생하는 신호에 대해 감도가 높아서 원하는 주파수 신호를 구별하기 어렵게 만들기 때문이다. 따라서 선택도의 범위가 넓을수록 수신설비의 성능이 더 우수하다고 볼 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 전파형식 A3E를 사용하는 방송국의 공중선 전력의 표시는?

  1. 반송파전력
  2. 첨두포락선전력
  3. 평균전력
  4. 규격전력
(정답률: 알수없음)
  • 전파형식 A3E는 AM 방식의 모노 방송 방식이며, 이 방식에서는 반송파가 사용됩니다. 따라서 이 방식을 사용하는 방송국의 공중선 전력의 표시는 "반송파전력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 정보통신기기인증규칙에서 인증이라는 용어의 정의에 포함되지 않는 것은?

  1. 형식승인
  2. 형식검정
  3. 전자파적합등록
  4. 전자파환경측정
(정답률: 알수없음)
  • 정보통신기기인증규칙에서 인증이라는 용어의 정의에 포함되지 않는 것은 "전자파환경측정"입니다. 인증은 제품이 규정된 기준에 부합하는지 검증하는 과정을 말하며, 형식승인, 형식검정, 전자파적합등록은 모두 인증과 관련된 용어입니다. 하지만 전자파환경측정은 인증과는 직접적인 관련이 없는 용어로, 제품의 전자파 환경을 측정하는 과정을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 30MHz 초과 300MHz 이하의 주파수대 약칭은 무엇인가?

  1. MF
  2. HF
  3. VHF
  4. UHF
(정답률: 알수없음)
  • 정답은 "VHF"이다.

    VHF는 Very High Frequency의 약자로, 30MHz 초과 300MHz 이하의 주파수대를 의미한다. 이 주파수대는 고주파 대역에 속하며, 라디오 방송, 항공통신, 해상통신, 군사통신 등에 사용된다.

    반면, MF는 Medium Frequency의 약자로, 300kHz 초과 3MHz 이하의 주파수대를 의미하며, AM 방송 등에 사용된다. HF는 High Frequency의 약자로, 3MHz 초과 30MHz 이하의 주파수대를 의미하며, 국제 단파통신 등에 사용된다. UHF는 Ultra High Frequency의 약자로, 300MHz 초과 3GHz 이하의 주파수대를 의미하며, TV 방송, 무선 통신 등에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. C3F, F3E, G3E 전파의 텔레비전 방송국의 무선설비에 대한 점유주파수 대역폭의 허용치는?

  1. 16 [kHz]
  2. 5 [kHz]
  3. 6 [MHz]
  4. 27 [MHz]
(정답률: 알수없음)
  • C3F, F3E, G3E 전파는 모두 VHF 대역에서 사용되는 무선 통신 규격입니다. VHF 대역에서의 텔레비전 방송은 주로 채널 2에서 13까지 이루어지며, 각 채널은 6MHz의 대역폭을 사용합니다. 따라서 텔레비전 방송국의 무선설비에 대한 점유주파수 대역폭의 허용치는 6MHz입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 전파연구소장은 형식검정의 신청서를 접수한 날부터 특별한 사유가 없는 한 며칠 이내에 처리해야 하는가? (단, 단서규정은 제외)

  1. 5일
  2. 7일
  3. 15일
  4. 30일
(정답률: 알수없음)
  • 전파연구소장은 형식검정의 신청서를 접수한 날부터 5일 이내에 처리해야 한다. 이는 관련 법령인 「전기통신사업법 시행규칙」 제45조 제1항에 규정되어 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
