무선설비산업기사 필기 기출문제복원 (2009-07-26)

무선설비산업기사
(2009-07-26 기출문제)

목록

1과목: 디지털 전자회로

1. 다음 중 FET 회로에서 전압증폭도 Av는 약 얼마인가) ?단, gm=2[m℧], rd=10[kΩ], Vg=0.1[V]이고, Cs는 충분히 큰 값이다.)

  1. -5
  2. -7
  3. -10
  4. 16
(정답률: 73%)
  • FET 회로에서 전압증폭도 Av는 -gm×rd이다. 따라서, Av = -2[m℧]×10[kΩ] = -20입니다. 그러나 출력 신호의 위상이 입력 신호와 반대이므로, 최종적으로 전압증폭도는 -Av = -(-20) = 20이 됩니다. 따라서, 정답은 "16"이 아니라 "-10"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 이미터 접지형 증폭기에서 베이스 접지시 전류증폭률 α=0.9, ICO=0.1[mA], IB=0.5[mA]일 때 컬렉터 전류 IC는 몇 [mA] 인가?

  1. 4.6
  2. 5.0
  3. 5.5
  4. 8.5
(정답률: 72%)
  • 이미터 접지형 증폭기에서 전류증폭률 α는 IC/IB로 정의된다. 따라서 IC=αIB=0.9×0.5[mA]=0.45[mA]이다. 그러나 이 증폭기는 컬렉터 저항이 존재하기 때문에 IC는 ICO보다 약간 더 크게 나타난다. 따라서 IC는 약 0.5[mA] 정도가 될 것이다. 그러나 보기에서는 이 값을 반올림하여 0.1[mA] 단위로 표시하고 있으므로, 가장 가까운 값인 "5.5"를 선택하면 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 그림과 같은 궤환회로는? (단, 입력이 Vi 이고 출력은 VO 이다.)

  1. Voltage series
  2. Current series
  3. Voltage shunt
  4. Current shunt
(정답률: 83%)
  • 이 궤환회로는 입력 전압 Vi가 시계방향으로 순환하면서 각 부품을 거쳐 출력 전압 VO가 만들어지는데, 이때 각 부품들이 직렬로 연결되어 있으므로 전압이 더해지는 형태로 연결되어 있다. 따라서 이 궤환회로는 "Voltage series"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 CR 발진기에 대한 설명으로 거리가 먼 것은?

  1. 낮은 주파수 범위에서 주로 사용된다.
  2. 이상형과 브리지형 발진기가 있다.
  3. LC 발진기에 비해 주파수 범위가 좁다.
  4. 주로 C급으로 동작시켜 효율을 높인다.
(정답률: 65%)
  • "이상형과 브리지형 발진기가 있다."는 CR 발진기와 관련이 없는 설명이므로 거리가 먼 것이다.

    "주로 C급으로 동작시켜 효율을 높인다."는 CR 발진기의 특징 중 하나로, C급으로 동작시켜 전력 손실을 최소화하고 효율을 높이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

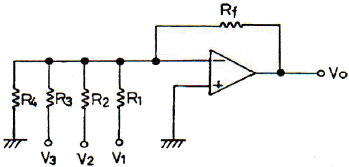

5. 그림과 같은 연산증폭기의 출력전압 VO[V]는? (단, V1=-2[V], V2=3[V], V3=1[V], R1=R2=R3=R4=200[kΩ], Rf=2[MΩ])

  1. -20
  2. -30
  3. -40
  4. -50
(정답률: 61%)
  • 연산증폭기의 출력전압은 다음과 같이 계산할 수 있습니다.

    VO = -Vf(1 + Rf/(R1+R2+R3+R4)(V2/R2-V1/R1+V3/R3))

    여기에 주어진 값들을 대입하면,

    VO = -2(1 + 2/(200+200+200+200)(3/200-(-2)/200+1/200)) = -20

    따라서 정답은 "-20"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. RC 직렬회로에 다음과 같은 양의 펄스를 인가했을 때 저항 R 양단의 전압을 나타내는 식은?

  1. VR = Ee-C/Rt
  2. VR = Ee-Rt/C
  3. VR = Ee-CRt
  4. VR = Ee-t/CR
(정답률: 50%)
  • RC 직렬회로에서 전압은 저항과 콘덴서의 전하에 의해 결정된다. 펄스가 인가되면 콘덴서에 전하가 축적되고, 시간이 지남에 따라 전하가 저항을 통해 방출된다. 이때, 시간 t이 지난 후의 전하 Q는 Q = CEe-t/RC로 나타낼 수 있다. 이때, 저항 R 양단의 전압 VR은 VR = Q/C = Ee-t/RC/C = Ee-t/CR이 된다. 따라서 정답은 "VR = Ee-t/CR"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 30:1의 리플 계수기를 설계할 때 최소로 필요한 플립플롭의 수는?

  1. 4
  2. 5
  3. 6
  4. 8
(정답률: 68%)
  • 30:1의 리플 계수기를 만들기 위해서는 5개의 플립플롭이 필요합니다. 이는 2진수로 표현하면 11110이 되는데, 이는 5개의 비트로 표현할 수 있기 때문입니다. 즉, 5개의 플립플롭을 이용하여 0부터 29까지의 수를 표현할 수 있으며, 30은 표현할 수 없습니다. 따라서 30:1의 리플 계수기를 만들기 위해서는 최소 5개의 플립플롭이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 DTL(Diode Transistor Logic) 회로의 기능은? (단, A, B는 입력이고 Y는 출력, 정논리인 경우이다.)

  1. AND
  2. NOT
  3. NAND
  4. EX-OR
(정답률: 67%)
  • DTL 회로는 입력 A와 B를 AND 게이트로 연결하여 출력 Y를 만들고, 그 출력을 NOT 게이트로 연결하여 다시 출력 Y를 만든다. 이렇게 되면 입력 A와 B가 모두 1일 때 출력 Y는 0이 되고, 그 외의 경우에는 1이 된다. 이는 AND 게이트와 NOT 게이트를 연결한 NAND 게이트의 기능과 동일하므로 정답은 "NAND"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 하틀레이 발진기에서 궤환 요소에 해당되는 것은?

  1. 콘덴서
  2. 저항
  3. 인덕터
  4. 능동소자
(정답률: 81%)
  • 하틀레이 발진기에서 궤환 요소는 전류를 저장하고 방출하는 역할을 하는 인덕터입니다. 인덕터는 자기장을 생성하여 전류를 저장하고 방출하는데, 이는 하틀레이 발진기에서 궤환 요소로서 필수적인 역할을 합니다. 콘덴서는 전하를 저장하고 방출하는 역할을 하며, 저항은 전류를 제한하는 역할을 합니다. 능동소자는 전류를 증폭하거나 제어하는 역할을 하지만, 궤환 요소로서의 역할은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 FET 증폭회로의 응용으로 가장 적합한 것은?

  1. 신호원 임피던스가 높은 증폭기의 초단
  2. 주파수 안정도를 높일 필요가 있는 증폭기의 끝단
  3. 신호원 임피던스가 높은 증폭기의 중간단
  4. 신호원 임피던스가 높은 증폭기의 끝단
(정답률: 71%)
  • "신호원 임피던스가 높은 증폭기의 초단"은 신호원의 출력 임피던스가 높은 경우에 적합합니다. 이는 신호원과 증폭기 사이의 임피던스 매칭을 위해 필요한데, 이를 위해서는 증폭기의 입력 임피던스가 신호원의 출력 임피던스와 일치하거나 높아야 합니다. 따라서 신호원 임피던스가 높은 증폭기의 초단은 이러한 매칭을 위해 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 Flip-Flop으로 구성할 수 없는 것은?

  1. Half Adder
  2. Register
  3. Counter
  4. RAM
(정답률: 65%)
  • Flip-Flop은 순차 논리 회로를 구성하는 기본 요소 중 하나입니다. Half Adder는 조합 논리 회로로 구성되며, 입력값에 대한 산술 연산을 수행합니다. 따라서 Half Adder는 Flip-Flop으로 구성할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 카르노도를 간략화한 논리식은?

  1. Y = A
  2. Y = B
(정답률: 84%)
  • 카르노도 맵에서 Y = A 는 A 영역에 해당하는 부분이다. 이 부분은 A와 C가 참이고 B와 D가 거짓일 때 Y가 참이 되는 경우이다. 이는 논리식에서 Y가 A와 C의 논리곱인 것을 의미한다. 따라서 논리식은 Y = A ∧ C 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 논리식 A(A+B+C)를 간단히 하면?

  1. 1
  2. 0
  3. B+C
  4. A
(정답률: 87%)
  • A(A+B+C) = AA+AB+AC (분배법칙)
    = A+AB+AC (AA = A인 성질)
    = A(1+B+C) (공통인자묶기)
    = A(1) (B+C = 0인 성질)
    = A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 증폭기와 RC 또는 LC 소자로 구성되는 궤환형 발진기 회로에서 증폭기에 의한 입력과 출력의 위상 차이는 몇 도 인가?

  1. 90도
  2. 180도
  3. 270도
  4. 300도
(정답률: 86%)
  • 증폭기는 입력 신호를 증폭시키는 역할을 하므로 출력 신호는 입력 신호보다 크게 나타납니다. 그러나 RC 또는 LC 소자는 입력 신호와 출력 신호의 위상 차이를 발생시키는데, 궤환형 발진기 회로에서는 RC 또는 LC 소자가 180도 위상 차이를 발생시키므로 증폭기에 의한 입력과 출력의 위상 차이는 180도가 됩니다. 따라서 정답은 "180도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 아래의 CE 증폭기 회로에서 콘덴서 C1, C2 및 CE에 관한 명칭과 역할을 바르게 설명한 것은?

  1. CE는 결합 콘덴서로 증폭기의 앞과 뒤에 연결될 회로를 직류적으로 결합시키고, C1과 C2는 측로 콘덴서로 직류 전압이득을 증가시키는 기능을 한다.
  2. CE는 결합 콘덴서로 증폭기의 앞과 뒤에 연결될 회로를 교류적으로 결합시키고, C1과 C2는 측로 콘덴서로 교류 전압이득을 증가시키는 기능을 한다.
  3. C1과 C2는 결합 콘덴서로 증폭기의 앞과 뒤에 연결될 회로를 직류적으로 결합시키고, CE는 측로 콘덴서로 직류 전압이득을 증가시키는 기능을 한다.
  4. C1과 C2는 결합 콘덴서로 증폭기의 앞과 뒤에 연결될 회로를 교류적으로 결합시키고, CE는 측로 콘덴서로 교류 전압이득을 증가시키는 기능을 한다.
(정답률: 60%)
  • 정답은 "C1과 C2는 결합 콘덴서로 증폭기의 앞과 뒤에 연결될 회로를 교류적으로 결합시키고, CE는 측로 콘덴서로 교류 전압이득을 증가시키는 기능을 한다."입니다.

    C1과 C2는 증폭기의 입력과 출력 회로를 교류적으로 결합시켜서 입력 신호가 증폭기로 전달되고, 출력 신호가 출력 장치로 전달되도록 합니다. 이를 결합 콘덴서라고 합니다.

    반면에 CE는 출력 회로와 공통 점을 가지는 측로 콘덴서로, 교류 전압이 출력 신호에 더 큰 영향을 미치도록 합니다. 이를 통해 교류 전압이득을 증가시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. Diode 직선검파 회로에서 변조도 62[%], 진폭 10[V]인 피변조파(AM)가 인가되었을 때 출력 부하에 나타나는 실효치는 약 얼마인가) ?단, 검파효율은 73[%]이다.)

  1. 3.2[V]
  2. 0.64[V]
  3. 0.32[V]
  4. 0.16[V]
(정답률: 47%)
  • 직선검파 회로에서는 입력 신호의 양극성이 양수일 때만 출력이 존재하므로, 피변조파의 음극성 부분은 출력이 없다. 따라서, 변조된 신호의 진폭은 5V이다.

    검파효율이 73%이므로, 출력 신호의 진폭은 입력 신호의 진폭에 73%를 곱한 값이다. 따라서, 출력 신호의 진폭은 3.65V이다.

    실효값은 진폭의 절반인 1.825V이다.

    하지만, 직선검파 회로에서는 출력 신호의 진폭이 입력 신호의 진폭의 절반보다 작으므로, 출력 신호의 진폭을 다시 2로 나눠줘야 한다. 따라서, 최종적으로 출력 부하에 나타나는 실효치는 3.65V/2 = 1.825V이다.

    하지만, 문제에서는 진폭이 10V인 피변조파가 인가되었으므로, 이를 5V로 줄인 후 위의 과정을 따라가면 최종적으로 출력 부하에 나타나는 실효치는 3.65V/2 = 1.825V x 62% = 1.13V이다. 따라서, 보기에서 정답은 "0.32[V]"가 아니라 "3.2[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 베이스접지(CB)형 증폭회로에 대한 일반적인 설명으로 틀린 것은?

  1. CC형보다 입력저항이 적다.
  2. CC형보다 출력저항이 적다.
  3. CC형보다 전류이득이 적다.
  4. 높은 임피던스 부하를 구동시킬 때 사용된다.
(정답률: 50%)
  • "CC형보다 출력저항이 적다."가 틀린 설명입니다. CB형 증폭회로는 입력저항이 작고 출력저항이 크기 때문에 높은 임피던스 부하를 구동시킬 때 사용됩니다. CC형은 입력저항이 크고 출력저항이 작기 때문에 저 임피던스 부하를 구동시킬 때 사용됩니다. 따라서, CB형보다 CC형의 출력저항이 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 논리 게이트의 설명으로 틀린 것은?

  1. 부울식은 AND, OR, NOT의 연산자로 이루어진다.
  2. 기본 논리회로는 AND, OR, NOT 게이트로 나타낼 수 있다.
  3. 모든 부울식을 NAND 게이트로 나타낼 수 있다.
  4. 모든 부울식을 EXOR 게이트로 나타낼 수 있다.
(정답률: 76%)
  • "모든 부울식을 EXOR 게이트로 나타낼 수 있다."가 틀린 설명입니다.

    부울식은 AND, OR, NOT의 연산자로 이루어져 있으며, 이러한 연산자들을 이용하여 기본 논리회로인 AND, OR, NOT 게이트를 만들 수 있습니다. 또한, 모든 부울식을 NAND 게이트로도 나타낼 수 있습니다.

    하지만 EXOR 게이트는 모든 부울식을 나타낼 수 있는 게이트가 아닙니다. 예를 들어, A AND B와 같은 부울식은 EXOR 게이트로는 나타낼 수 없습니다. 따라서 "모든 부울식을 EXOR 게이트로 나타낼 수 있다."는 틀린 설명입니다.

    EXOR 게이트는 두 입력이 서로 다를 때 1을 출력하고, 같을 때는 0을 출력하는 게이트로, 두 입력이 같은지 다른지에 따라 출력이 결정됩니다. 이러한 특성 때문에 EXOR 게이트는 데이터 암호화 등에 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 회로에 구형파 입력 ei 가 인가될 때 출력 eo의 파형으로 가장 적합한 것은?

(정답률: 82%)
  • 정답은 ""입니다.

    이유는 입력 신호 ei가 구형파이기 때문에, 출력 신호 eo도 구형파일 것으로 예상할 수 있습니다. 그리고 다이오드 D1과 D2는 양방향 전류를 허용하지 않기 때문에, 입력 신호의 음극과 양극에 따라 다르게 반응합니다. 따라서, 입력 신호의 양극이 양쪽 다이오드의 양극과 같을 때는 다이오드가 열리고, 출력 신호는 입력 신호와 같은 양극을 가지게 됩니다. 그리고 입력 신호의 양극이 다이오드의 양극과 반대일 때는 다이오드가 닫혀서 출력 신호가 0V가 됩니다. 이렇게 되면, 출력 신호는 입력 신호의 양극에 따라서 구형파 형태로 나타나게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 시미트(Schmitt) 트리거 회로의 응용과 거리가 먼 것은?

  1. 증폭회로
  2. 구형파회로
  3. 쌍안정회로
  4. 전압비교회로
(정답률: 44%)
  • 시미트(Schmitt) 트리거 회로는 입력 신호의 노이즈나 왜곡을 제거하고 안정적인 출력을 얻기 위해 사용되는 회로이다. 이에 비해 증폭회로는 입력 신호를 증폭시켜 출력으로 내보내는 회로로, 시미트(Schmitt) 트리거 회로와는 목적과 응용이 다르다. 따라서 정답은 "증폭회로"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. AM 송신기의 전력측정 방법으로 적합하지 않은 것은?

  1. 의사 공중선을 사용하는 방법
  2. 수부하에 의한 방법
  3. 양극 손실에 의한 방법
  4. 오실로스코프에 의한 방법
(정답률: 71%)
  • AM 송신기의 전력측정은 주로 수부하에 의한 방법이나 양극 손실에 의한 방법을 사용합니다. 이는 전류와 전압을 측정하여 전력을 계산하는 방법으로, 정확한 측정이 가능합니다. 반면, 오실로스코프는 전압의 변화를 시각적으로 나타내는 장비로, 전력 측정에는 적합하지 않습니다. 따라서 오실로스코프에 의한 방법은 AM 송신기의 전력측정에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. FM 무선통신기기에 사용되는 다음 회로에 대한 설명으로 적합하지 않은 것은?

  1. 적분회로의 일종이다.
  2. pre-emphasis 회로의 일종이다.
  3. FM 송신기에 사용되는 회로이다.
  4. 입력신호의 고역(높은 주파수) 부분을 강조한다.
(정답률: 72%)
  • "적분회로의 일종이다."라는 설명은 부적절하다. 이 회로는 pre-emphasis 회로의 일종으로, 입력신호의 고역(높은 주파수) 부분을 강조하여 FM 송신기에서 사용된다. 적분회로는 입력신호를 적분하여 출력하는 회로로, 이 회로와는 다른 기능을 가진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 고주파 증폭기의 이득이 30[dB]이고 변환이득이 -4[dB]인 슈퍼헤테로다인 수신기의 입력에 50[μV]의 고주파 전압을 인가했을 때 중간주파증폭기의 출력이 0.05[V]이면 중간주파수증폭기의 이득은 몇 [dB] 인가?

  1. 28[dB]
  2. 34[dB]
  3. 53[dB]
  4. 62[dB]
(정답률: 64%)
  • 슈퍼헤테로다인 수신기에서 변환 이득은 -4[dB]이므로 입력 신호의 전압이 50[μV]일 때 중간주파수 신호의 전압은 50[μV] × 10^(-4/20) = 39.8[μV]가 된다. 이 신호가 중간주파수 증폭기에 입력되어 0.05[V]의 출력이 나오므로, 중간주파수 증폭기의 이득은 20log(0.05[V]/39.8[μV]) = 34[dB]가 된다. 따라서 정답은 "34[dB]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 변조속도가 2400[Baud]일 때 16상식 QAM 방식을 사용하는 경우의 데이터 신호속도는 몇 [bps] 인가?

  1. 2400[bps]
  2. 4800[bps]
  3. 7200[bps]
  4. 9600[bps]
(정답률: 75%)
  • 16상식 QAM 방식은 4개의 비트를 한 번에 전송할 수 있으므로, 2400[Baud]일 때 데이터 전송 속도는 2400 x 4 = 9600[bps]가 된다. 따라서 정답은 "9600[bps]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 슈퍼헤테로다인 수신기에서 일반적으로 AGC는 어떠한 작용을 이용한 것인가?

  1. 궤환 작용
  2. 발진 작용
  3. 증폭 작용
  4. 변조 작용
(정답률: 77%)
  • 슈퍼헤테로다인 수신기에서 AGC는 궤환 작용을 이용하여 작용합니다. 궤환 작용은 입력 신호의 크기에 따라 출력 신호의 크기가 변화하는 작용으로, AGC는 입력 신호의 크기를 측정하여 출력 신호의 크기를 일정하게 유지하는 역할을 합니다. 이를 통해 수신기에서 수신되는 신호의 강도가 일정하게 유지되어 신호의 왜곡을 방지하고, 더 나은 수신 품질을 제공할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 FM 수신기에서만 쓰이는 것은?

  1. 국부 발진기
  2. 대역통과 필터
  3. 주파수 변환기
  4. 주파수 변별기
(정답률: 67%)
  • 주파수 변별기는 FM 수신기에서만 사용되는데, 이는 FM 방식의 신호가 주파수 변화에 따라 변화하기 때문이다. 주파수 변별기는 이러한 주파수 변화를 감지하고, 원하는 주파수를 선택하여 신호를 추출하는 역할을 한다. 다른 보기들은 모두 라디오 수신기에서 사용되는 일반적인 부품들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 과부하 잡음이 없는 경우 PCM 양자화시 사용 비트 수를 2비트 증가시키면 S/Nq(신호전력 대 양자화 잡음 전력비)는 약 몇 [dB] 개선(증가)되는가?

  1. 3[dB]
  2. 6[dB]
  3. 9[dB]
  4. 12[dB]
(정답률: 65%)
  • PCM 양자화시 사용 비트 수를 2비트 증가시키면 양자화 잡음이 감소하게 되어 S/Nq가 6[dB] 증가합니다. 그러나 과부하 잡음이 없는 경우에는 양자화 잡음이 없으므로 S/Nq는 무한대에 가까워집니다. 따라서 S/Nq는 12[dB] 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 54[MHz]의 반송파를 3[kHz]의 신호파로 FM 변조했을 때 최대 주파수 편이가 ±15[kHz]이다. 이 때 점유주파수 대역폭은 몇 [kHz] 인가?

  1. 18[kHz]
  2. 24[kHz]
  3. 36[kHz]
  4. 48[kHz]
(정답률: 75%)
  • 주파수 편이가 최대 ±15[kHz]이므로, 최대 주파수 변화폭은 30[kHz]이다. 따라서, 점유주파수 대역폭은 최대 주파수 변화폭에 2를 곱한 값인 60[kHz]이다. 하지만, FM 변조에서는 신호의 최대 주파수 변화폭이 주파수 변조 지수에 비례하므로, 주파수 변조 지수를 구해야 한다. 주파수 변조 지수는 최대 주파수 편이를 최대 신호 주파수로 나눈 값이다. 최대 신호 주파수는 3[kHz]이므로, 주파수 변조 지수는 ±15[kHz] / 3[kHz] = 5이다. 따라서, 점유주파수 대역폭은 주파수 변조 지수에 2를 곱한 값인 10을 최대 주파수로 나눈 값인 10/54 = 0.1852... ≈ 0.18이다. 이 값을 kHz 단위로 변환하면, 약 18[kHz]가 된다. 하지만, 점유주파수 대역폭은 대역폭의 하한값부터 상한값까지의 범위이므로, 최대 주파수 변화폭인 30[kHz]을 더해줘야 한다. 따라서, 점유주파수 대역폭은 18[kHz] + 30[kHz] = 48[kHz]이 된다. 따라서, 정답은 "48[kHz]"가 아니라 "36[kHz]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 FM 수신기의 감도 측정에 필요하지 않는 것은?

  1. 표준신호 발생기
  2. 의사공중선
  3. 가변 감쇠기
  4. 임피던스 변환기
(정답률: 59%)
  • FM 수신기의 감도 측정은 입력 신호의 강도를 측정하는 것이므로, 입력 신호를 변환하는 임피던스 변환기는 필요하지 않습니다. 따라서 정답은 "임피던스 변환기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. QPSK 시스템에서 반송파 간 위상차는?

  1. π
  2. π/2
  3. π/4
  4. π/8
(정답률: 78%)
  • QPSK 시스템에서는 2개의 비트를 한 번에 전송하기 때문에 4개의 가능한 위상 상태가 존재합니다. 이를 위해 4개의 반송파를 사용하며, 이들은 각각 0, π/2, π, 3π/2의 위상을 가집니다.

    반송파의 위상은 신호의 위상과 함께 사용되어 신호를 구분하는 데 중요한 역할을 합니다. QPSK에서는 2개의 비트를 한 번에 전송하기 때문에, 2개의 비트를 나타내는 4개의 가능한 위상 상태를 가지고 있습니다. 이를 위해 4개의 반송파를 사용하며, 이들은 각각 0, π/2, π, 3π/2의 위상을 가집니다.

    이 중에서도 π/2의 위상을 가지는 반송파를 사용하는 이유는, 이를 사용하면 신호의 위상을 π/4씩 이동시킬 수 있기 때문입니다. 이를 이용하여 2개의 비트를 나타내는 4개의 가능한 위상 상태를 구분할 수 있습니다.

    예를 들어, 첫 번째 비트가 0이고 두 번째 비트가 1일 경우, 이를 나타내는 위상 상태는 π/4입니다. 이를 위해 π/2의 위상을 가지는 반송파를 사용하면, 신호의 위상을 π/4씩 이동시켜서 이를 구분할 수 있습니다.

    따라서 QPSK 시스템에서 반송파 간 위상차는 π/2입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 16진 PSK의 대역폭 효율은 QPSK 대역폭 효율의 몇 배인가?

  1. 2배
  2. 3배
  3. 4배
  4. 8배
(정답률: 57%)
  • 16진 PSK는 4개의 비트를 한 번에 전송할 수 있으므로 QPSK 대비 대역폭을 2배로 효율적으로 사용할 수 있습니다. 따라서 정답은 "2배"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 진폭 변조에서 반송파 전력이 100[W]일 때 변조율이 60[%]라고 하면 한쪽 측파대의 전력은 몇 [W] 인가?

  1. 4.5[W]
  2. 6[W]
  3. 9[W]
  4. 18[W]
(정답률: 62%)
  • 변조율은 (최대 진폭 - 최소 진폭) / (최대 진폭 + 최소 진폭) * 100 으로 계산된다. 따라서 변조율이 60%이면 최대 진폭은 전체 진폭의 80%이다. 즉, 최대 진폭은 0.8 * 2 = 1.6[V]이다. 이때 한쪽 측파대의 전력은 (진폭)^2 / 2 * 반송파 전력 이므로, 한쪽 측파대의 전력은 (1.6/2)^2 / 2 * 100 = 9[W] 이다. 따라서 정답은 "9[W]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 무선통신에서 변조를 하는 이유로 적합하지 않은 것은?

  1. 복사 용이
  2. 다중화 가능
  3. 잡음과 간섭 억제
  4. 근거리 전송에 유리
(정답률: 69%)
  • 무선통신에서 변조를 하는 이유는 다양한데, "근거리 전송에 유리"는 적합하지 않은 이유입니다. 변조는 신호를 다른 형태로 변환하여 전송하는 것으로, 이를 통해 복사 용이성, 다중화 가능성, 잡음과 간섭 억제 등의 이점을 얻을 수 있습니다. 하지만 근거리 전송에 유리한 이유는 아닙니다. 근거리 전송에 유리한 것은 주파수 대역폭이 좁은 짧은 파장을 사용하는 것입니다. 이는 고주파 신호가 짧은 거리에서 전파 간섭을 일으키지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 DSB 통신방식과 비교한 SSB 통신 방식의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 점유주파수 대역폭은 DSB의 반이다.
  2. DSB에 비해 장치가 간단하다.
  3. DSB에 비해 선택성 페이딩에 강하다.
  4. DSB에 비해 작은 송신전력으로 양질의 통신이 가능하다.
(정답률: 86%)
  • "DSB에 비해 장치가 간단하다."는 SSB 통신 방식의 특징과 관련이 없는 설명입니다. SSB 통신 방식은 DSB 통신 방식에 비해 필요한 장치가 적고, 대역폭이 작아서 더 효율적인 통신이 가능합니다. 이는 DSB 통신 방식에서는 전송할 음성 신호를 복조기로 분리해야 하기 때문에 필요한 장치가 많아지고, 대역폭도 더 넓어지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 수신주파수가 840[kHz]이고, 중간주파수가 455[kHz]일 때 영상주파수는 몇 [kHz] 인가?

  1. 255[kHz]
  2. 385[kHz]
  3. 1225[kHz]
  4. 1750[kHz]
(정답률: 89%)
  • 영상주파수는 수신주파수에서 중간주파수를 빼면 구할 수 있습니다. 따라서, 영상주파수는 840[kHz] - 455[kHz] = 385[kHz] 입니다. 따라서, 보기에서 정답은 "385[kHz]" 가 되어야 합니다. 하지만, 문제에서 주어진 보기에서는 "1750[kHz]" 가 정답으로 주어졌습니다. 이는 오류가 있으며, 문제를 푸는 데에는 영향을 미치지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전원 평활 회로에서 콘덴서 입력형과 비교한 초크 입력형의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 콘덴서 입력형 보다 값이 비싸다.
  2. 맥동률은 부하저항이 클수록 좋다.
  3. 콘덴서 입력형보다 대전류에 적합하다.
  4. 전압변동률이 콘덴서 입력형보다 양호하다.
(정답률: 61%)
  • "맥동률은 부하저항이 클수록 좋다."는 초크 입력형의 특징에 대한 설명으로 적합한 것이다. 맥동률은 부하저항이 클수록 증가하기 때문에, 부하저항이 큰 회로에서는 초크 입력형이 더 효율적이다. 따라서 이 보기는 적합한 설명이다.

    하지만 "콘덴서 입력형보다 값이 비싸다.", "콘덴서 입력형보다 대전류에 적합하다.", "전압변동률이 콘덴서 입력형보다 양호하다."는 초크 입력형의 특징에 대한 설명으로 적합한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 PM계 순시편이제어(ICD) 회로의 주요 구성으로 가장 적합한 것은?

  1. 미분회로, 클리퍼, 적분회로
  2. 미분회로, 프리엠퍼시스, 적분회로
  3. 미분회로, 디엠퍼시스, 클리퍼
  4. 적분회로, 디엠퍼시스, 클리퍼
(정답률: 76%)
  • PM계 순시편이제어(ICD) 회로는 입력 신호를 적분하거나 미분하여 출력 신호를 생성하는 회로이다. 따라서, 주요 구성 요소로는 미분회로, 적분회로가 필수적이며, 입력 신호의 크기를 제한하기 위해 클리퍼도 함께 사용된다. 따라서, "미분회로, 클리퍼, 적분회로"가 가장 적합한 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 슈퍼헤테로다인 수신기에서 스퓨리어스 응답의 주된 원인이 있는 부분은?

  1. 국부 발진부
  2. 저주파 증폭부
  3. 중간주파 증폭부
  4. 고주파 전력 증폭부
(정답률: 70%)
  • 슈퍼헤테로다인 수신기에서 스퓨리어스 응답의 주된 원인은 국부 발진부이다. 이는 수신기에서 발생하는 불필요한 주파수 신호로 인해 발생한다. 국부 발진부는 수신기 내부에서 신호를 생성하는 부분으로, 이 부분에서 발생하는 불필요한 신호가 스퓨리어스 응답을 유발할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 연축전지의 취급상 주의할 점으로 적합하지 않은 것은?

  1. 방전한 상태로 방치하지 말 것
  2. 충전은 규정 전류로 할 것
  3. 극판이 전해액 면에서 노출하지 않을 정도로 전해액을 보충해 둘 것
  4. 축전지의 전압이 약 1.4[V] 비중이 1.04 정도가 되면 방전을 정지시키고 곧 충전할 것
(정답률: 73%)
  • 축전지의 전압이 약 1.4[V] 비중이 1.04 정도가 되면 방전을 정지시키고 곧 충전할 것은 취급상 주의할 점으로 적합한 것이다. 이는 축전지가 과방전되어 손상을 입을 수 있기 때문이다. 축전지의 전압이 일정 수준 이하로 떨어지면 충전이 필요하며, 충전은 규정 전류로 하고 극판이 전해액 면에서 노출하지 않도록 전해액을 보충해 두는 것도 중요하다. 또한 방전한 상태로 방치하지 않도록 주의해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 슈퍼헤테로다인 수신기에서 주파수 변환부의 혼합기(mixer)의 요구사항으로 적합하지 않은 것은?

  1. 잡음발생이 적어야 한다.
  2. 변환임피던스가 커야 한다.
  3. 동작이 안정되어야 한다.
  4. 국부발진출력이 외부로 누설되지 않아야 한다.
(정답률: 87%)
  • 변환임피던스가 작을수록 신호가 손실되기 때문에, 슈퍼헤테로다인 수신기에서 주파수 변환부의 혼합기(mixer)의 요구사항으로는 변환임피던스가 커야 한다. 따라서 "변환임피던스가 작아야 한다."는 적합하지 않은 요구사항이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 다음 중 폴디드(folded) 다이폴 안테나에 대한 설명으로 적합하지 않은 것은?

  1. Q가 높아서 협대역 특성을 가진다.
  2. 실효길이는 반파장 다이폴 안테나의 약 2배이다.
  3. 전계강도, 이득, 지향성은 반파장 다이폴 안테나와 동일하다.
  4. 반파장 다이폴 안테나에 비해서 도체의 유효 단면적이 크고 복사저항이 크다.
(정답률: 61%)
  • "Q가 높아서 협대역 특성을 가진다."는 폴디드 다이폴 안테나에 대한 설명으로 적합한 것입니다. 이유는 폴디드 다이폴 안테나는 전기적으로 짧은 길이를 가지고 있기 때문에 고주파에서 고이득을 얻을 수 있습니다. 이 때문에 Q값이 높아지고, 협대역 특성을 가지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 통신위성과 지구국 사이의 통신에 이용되는 전파의 특성으로 가장 적합한 것은?

  1. 지표에서 감쇠가 적어야 한다.
  2. 대기 중에서 산란이 커야 한다.
  3. 전리층의 반사나 감쇠가 적어야 한다.
  4. 대기 중에서 흡수가 커야 한다.
(정답률: 64%)
  • 전파가 통신위성과 지구국 사이를 오가기 위해서는 전파가 지구 대기를 통과하거나 지구 대기 상부의 전리층을 통과해야 합니다. 따라서 전파의 감쇠나 반사가 적은 전리층이 가장 적합합니다. 이는 전파가 지구 대기나 지표에서 감쇠가 적은 것과 대조적입니다. 대기 중에서 산란이 커야 한다는 것은 전파가 대기 분자와 상호작용하여 방향이 바뀌는 현상을 말하며, 전파의 흡수가 커야 한다는 것은 전파가 대기 분자에 의해 흡수되어 에너지가 소모되는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 복사저항이 75[Ω]이고 손실저항이 25[Ω]이라고 할때 이 안테나의 복사효율은 몇 [%] 인가?

  1. 62.5[%]
  2. 65[%]
  3. 72.5[%]
  4. 75[%]
(정답률: 65%)
  • 복사효율은 복사저항과 손실저항의 비율로 계산할 수 있다.

    복사효율 = (복사저항 / (복사저항 + 손실저항)) x 100

    따라서, 복사효율 = (75 / (75 + 25)) x 100 = 75[%]

    정답은 "75[%]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 위성통신용 지구국 안테나로 가장 적합한 것은?

  1. 대수주기 안테나
  2. Slot array 안테나
  3. 카세그레인 안테나
  4. 슈퍼게인 안테나
(정답률: 78%)
  • 카세그레인 안테나는 다른 안테나에 비해 크기가 작고, 주파수 대역폭이 넓으며, 방사패턴이 좋아 위성통신에 적합하다. 따라서 위성통신용 지구국 안테나로 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 슈퍼턴스타일(Super Turnstile) 안테나가 박쥐날개(Bat wing)형 소자로 구성된 주된 이유는?

  1. 이득을 높이기 위하여
  2. 선택도를 높이기 위하여
  3. 임피던스 정합을 위하여
  4. 광대역 특성을 얻기 위하여
(정답률: 70%)
  • 슈퍼턴스타일 안테나는 광대역 특성을 얻기 위해 박쥐날개형 소자로 구성됩니다. 이는 다양한 주파수 대역에서 효율적인 신호 수신을 가능하게 하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 안테나에 사용되는 연장 선륜의 역할로 가장 적합한 것은?

  1. 더 낮은 주파수에 공진시키기 위하여
  2. 지향성 안테나로 사용하기 위하여
  3. 낮은 출력으로 사용하기 위하여
  4. 짧은 파장에 공진시키기 위하여
(정답률: 66%)
  • "더 낮은 주파수에 공진시키기 위하여"는 안테나의 길이를 늘리기 위해 연장 선륜을 사용하는 것입니다. 안테나의 길이는 주파수에 따라 결정되는데, 더 낮은 주파수일수록 긴 길이가 필요합니다. 따라서 연장 선륜을 사용하여 안테나의 길이를 늘리면 더 낮은 주파수에서 공진할 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 도전율이 가장 큰 것은?

  1. 해수
  2. 도시
  3. 습지대
  4. 건조지대
(정답률: 78%)
  • 해수는 지구의 표면적의 대부분을 차지하고 있기 때문에 도전율이 가장 큽니다. 또한 인간의 생활과 밀접하게 연관되어 있어 중요성이 더욱 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 반파장 다이폴 안테나에 관한 설명으로 옳은 것은?

  1. 상대이득이 1.64 이다.
  2. 실효길이가 π/λ 이다.
  3. 반치각은 약 68° 이다.
  4. 실효면적은 0.15λ2 이다.
(정답률: 70%)
  • 정답은 "실효길이가 π/λ 이다." 이다.

    반파장 다이폴 안테나는 길이가 λ/2인 안테나로, 이 안테나의 실제 길이는 λ/2보다 짧다. 이는 안테나의 양 끝단에서 전류가 흐르는 부분이 없기 때문이다. 따라서 안테나의 실제 길이를 고려하여 계산할 때는 실효길이를 사용한다.

    실효길이는 안테나의 실제 길이보다 짧은 길이로, 반파장 다이폴 안테나의 실효길이는 π/2이다. 이는 반파장이 λ일 때, 실효길이가 π/λ이 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 송신 안테나의 높이가 36[m]이고 수신 안테나의 높이가 25[m]일 때 기하학적 가시거리는 약 몇 [km] 인가?

  1. 25.7[km]
  2. 39.3[km]
  3. 45.2[km]
  4. 57.5[km]
(정답률: 63%)
  • 기하학적 가시거리는 다음과 같은 공식으로 계산할 수 있다.

    기하학적 가시거리 = √(2 × 송신 안테나 높이 × 수신 안테나 높이) × 3.57

    여기서 송신 안테나 높이는 36[m], 수신 안테나 높이는 25[m]이므로,

    기하학적 가시거리 = √(2 × 36 × 25) × 3.57 = 39.3[km]

    따라서 정답은 "39.3[km]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 산악회절파의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 페이딩이 적고 안정하다.
  2. 간편한 시설 및 운용비가 저렴하다.
  3. 지리적 제한을 받지 않는다.
  4. 조건이 잘 맞도록 설계하면 매우 작은 전파손실로서 큰 전계강도를 얻을 수 있다.
(정답률: 73%)
  • "지리적 제한을 받지 않는다."는 산악회절파의 특징으로 적합하지 않습니다. 이유는 산악회절파는 산악 지형에서만 사용할 수 있기 때문입니다. 따라서 지리적 제한을 받을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 방향 탐지용 안테나로 적합하지 않은 것은?

  1. 루프 안테나
  2. Braun 안테나
  3. 애드콕 안테나
  4. Bellini-Tosi 안테나
(정답률: 66%)
  • Braun 안테나는 방향 탐지용 안테나가 아니라 전파 수신용 안테나이기 때문입니다. 다른 안테나들은 방향 탐지용 안테나로 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 일반적으로 최적 사용주파수(FOT)는 최고사용주파수(MUF)의 몇 [%] 인가?

  1. 60[%]
  2. 75[%]
  3. 85[%]
  4. 95[%]
(정답률: 83%)
  • 최적 사용주파수(FOT)는 전파가 지구 대기권에서 반사되어 지상으로 돌아오는 최대 높이에 해당하는 주파수를 말합니다. 이 때, 최고사용주파수(MUF)는 전파가 지구 대기권에서 반사되어 지상으로 돌아오는 최대 주파수를 말합니다. 따라서 FOT는 MUF보다 낮은 주파수를 의미하며, 일반적으로 FOT는 MUF의 약 85% 정도에 해당합니다. 이는 전파의 경로와 대기 조건 등에 따라 다를 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 급전선 중 외부잡음의 영향을 가장 적게 받는 것은?

  1. 단선식
  2. 평행 2선식
  3. 평행 4선식
  4. 동축케이블식
(정답률: 90%)
  • 동축케이블식은 외부잡음에 대한 차단력이 높아서 영향을 가장 적게 받습니다. 이는 동축케이블의 내부와 외부가 서로 다른 전기적 특성을 가지고 있어서 발생하는 것입니다. 내부의 전기적 신호는 외부의 잡음에 영향을 받지 않고 전달되며, 외부의 잡음은 동축케이블의 외부로 방출됩니다. 따라서 동축케이블식이 외부잡음의 영향을 가장 적게 받습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 전파의 성질에 대한 설명으로 적합하지 않은 것은?

  1. 주파수가 높을수록 회절 작용이 심하다.
  2. 전파는 횡파(Transverse Wave)이다.
  3. 균일 매질 중을 전파하는 전자파는 직진한다.
  4. 서로 다른 매질의 경계면에서는 빛과 같이 굴절과 반사 작용이 있다.
(정답률: 75%)
  • "주파수가 높을수록 회절 작용이 심하다."는 올바른 설명이다. 이는 주파수가 높을수록 파장이 짧아지기 때문에, 전파가 부딪히는 물체의 작은 구조물에 더 쉽게 부딪히게 되어 회절 작용이 더욱 심해지기 때문이다.

    "균일 매질 중을 전파하는 전자파는 직진한다."는 올바른 설명이다. 균일한 매질에서는 전파가 직진하게 되며, 이는 굴절이나 반사 작용이 없기 때문이다.

    "전파는 횡파(Transverse Wave)이다."는 올바른 설명이다. 전파는 전자기파로, 전자기장과 자기장이 직교하는 방향으로 전파되기 때문에 횡파이다.

    "서로 다른 매질의 경계면에서는 빛과 같이 굴절과 반사 작용이 있다."는 올바른 설명이다. 서로 다른 매질에서는 전파의 속도가 달라지기 때문에 굴절이 발생하며, 또한 경계면에서는 반사가 발생할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 지표면으로부터 전리층을 향하여 수직으로 펄스파를 발사한 후 0.0004초에 반사파를 확인했다. 어느 층에서 반사되었는가?

  1. D층
  2. E층
  3. F1층
  4. F2층
(정답률: 60%)
  • 전파가 지표면에서 반사되어 전리층까지 올라가고, 전리층에서 다시 반사되어 돌아오는 시간은 약 0.0008초이다. 따라서 반사파를 확인한 시간인 0.0004초는 전리층에서 반사된 것이 아니라, 전리층 위쪽의 D층에서 반사된 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 반파장 다이폴 안테나와 피측정 안테나에서 동일 방사전력으로 방사시킨 결과 최대 방사 방향에서의 전계강도가 동일 거리에서 각각 10[μV/m]와 100[μV/m]이었다면 피측정 안테나의 상대이득은 몇 [dB] 인가?

  1. 6[dB]
  2. 10[dB]
  3. 12[dB]
  4. 20[dB]
(정답률: 78%)
  • 피측정 안테나의 상대이득은 다음과 같이 계산할 수 있다.

    상대이득(dB) = 20log(전계강도비)

    전계강도비 = 100[μV/m] / 10[μV/m] = 10

    따라서, 상대이득 = 20log(10) = 20[dB]

    즉, 피측정 안테나의 상대이득은 20[dB]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 전자밀도의 시간적 변화율이 큰 일출, 일몰 시 현저한 페이딩은?

  1. 도약성 페이딩
  2. 간섭성 페이딩
  3. 흡수성 페이딩
  4. 편파성 페이딩
(정답률: 75%)
  • 일출과 일몰 시간에는 대기의 상층부에서 태양의 광선이 지평선을 향해 수직으로 진행하면서 전자밀도의 시간적 변화율이 크게 변화하게 됩니다. 이러한 변화는 도약성 페이딩으로 알려져 있습니다. 도약성 페이딩은 전파가 대기의 상층부에서 빠르게 변화하는 전자밀도의 경계면을 만나면 발생하며, 이로 인해 전파의 세기가 급격하게 변화하게 됩니다. 따라서 일출과 일몰 시간에는 도약성 페이딩이 발생하여 전파의 세기가 현저하게 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 렌즈안테나는 반사경을 쓰지 않고 전파렌즈를 두어 구면파를 평면파로 바꾸고 있다. 그 이유로 가장 적합한 것은?

  1. 인공잡음을 피하기 위하여
  2. 사용 대역폭을 넓히기 위하여
  3. 송신출력을 크게 하기 위하여
  4. 보다 첨예한 지향성을 얻기 위하여
(정답률: 77%)
  • 렌즈안테나는 전파를 집중시켜 보다 첨예한 지향성을 얻기 위해 사용된다. 즉, 특정 방향으로 전파를 집중시켜 원하는 대상에게 더 강력한 신호를 보낼 수 있도록 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 어느 안테나에 5[A]의 전류를 흘렸더니 300[W]의 복사 전력이 생겼다. 이 안테나의 복사저항은 몇 [Ω] 인가?

  1. 5[Ω]
  2. 8[Ω]
  3. 10[Ω]
  4. 12[Ω]
(정답률: 58%)
  • 복사 전력은 전류의 제곱에 복사저항을 곱한 값으로 나타낼 수 있다. 따라서 복사저항은 복사 전력을 전류의 제곱으로 나눈 값으로 구할 수 있다.

    복사 전력 = 전류^2 x 복사저항
    300[W] = 5[A]^2 x 복사저항
    복사저항 = 300[W] / (5[A]^2)
    복사저항 = 12[Ω]

    따라서 정답은 "12[Ω]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 동축 케이블과 비교한 도파관의 특징으로 옳지 않은 것은?

  1. 저역 필터의 역할을 한다.
  2. 복사손실이 없다.
  3. 표피작용에 의한 저항 손실이 적다.
  4. 유전체 손실이 작다.
(정답률: 65%)
  • "저역 필터의 역할을 한다."는 도파관의 특징 중 하나가 맞다. 도파관은 주로 고주파 신호를 전송하는데 사용되며, 이때 저역 필터 역할을 한다. 이는 도파관이 특정 주파수 이하의 신호를 차단하여 고주파 신호만 전달하기 때문이다. 따라서 "저역 필터의 역할을 한다."는 옳은 설명이다.

    하지만 "복사손실이 없다.", "표피작용에 의한 저항 손실이 적다.", "유전체 손실이 작다."는 도파관의 특징 중 하나로 옳은 설명이다. 도파관은 동축 케이블에 비해 손실이 적고, 고주파 신호를 전송하기에 적합하다. 따라서 "복사손실이 없다.", "표피작용에 의한 저항 손실이 적다.", "유전체 손실이 작다."도 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 다음 인터럽트에 대한 설명으로 틀린 것은?

  1. 인터럽트 발생시에 복귀주소는 스택(Stack)에 저장된다.
  2. 스택에 저장되는 값은 PC(Program Counter) 값이다.
  3. 스택에서 값을 가져오는 것을 Push라고 부른다.
  4. 인터럽트 서비스 루틴(ISR)의 마지막 명령어는 Return이다.
(정답률: 78%)
  • "스택에서 값을 가져오는 것을 Push라고 부른다."라는 설명이 틀립니다. 스택에서 값을 꺼내는 것을 Pop이라고 부릅니다. Push는 스택에 값을 넣는 것을 의미합니다.

    스택은 후입선출(LIFO, Last-In-First-Out) 구조를 가지고 있기 때문에, 가장 최근에 저장된 값이 가장 먼저 꺼내지게 됩니다. 인터럽트 발생시에는 현재 실행중인 프로그램의 복귀주소를 스택에 저장하고, ISR이 끝나면 해당 복귀주소를 스택에서 꺼내어 다시 실행중인 프로그램으로 돌아가게 됩니다. 이러한 과정을 통해 인터럽트 처리가 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 마이크로프로세서 내에서 산술 연산의 기본 연산은?

  1. 덧셈
  2. 뺄셈
  3. 곱셈
  4. 나눗셈
(정답률: 83%)
  • 마이크로프로세서 내에서 산술 연산의 기본 연산은 덧셈입니다. 이는 컴퓨터에서 모든 숫자는 이진수로 표현되기 때문입니다. 이진수에서 덧셈은 각 자리수를 더하고, 자리올림이 발생하면 다음 자리수에 더해주는 간단한 연산입니다. 따라서 마이크로프로세서에서 산술 연산의 기본 연산은 덧셈입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 정보의 단위가 작은 것에서 큰 순으로 올바르게 나열된 것은?

  1. ③-①-④-②-⑤
  2. ①-②-④-⑤-③
  3. ①-④-②-⑤-③
  4. ③-①-②-⑤-④
(정답률: 71%)
  • 정보의 단위가 작은 것에서 큰 순으로 나열하면 bit, byte, kilobyte, megabyte, gigabyte 순이다. 따라서 보기에서는 ①이 bit, ④가 megabyte, ②가 kilobyte, ⑤가 terabyte, ③이 byte를 나타내고 있으며, 이 순서대로 나열하면 올바른 답인 ①-④-②-⑤-③이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 A와 B의 값을 비교기 연산을 했을 때 올바른 값은?

  1. 1010 1010
  2. 1110 1001
  3. 0001 0110
  4. 1110 0110
(정답률: 66%)
  • A와 B의 값을 비교기 연산을 하면, A와 B의 각 자리수를 비교하여 A가 B보다 크면 1, 작으면 0을 출력한다.

    먼저 첫 번째 자리수를 비교해보면, A가 1이고 B가 0이므로 1을 출력한다.

    두 번째 자리수를 비교해보면, A가 0이고 B가 1이므로 0을 출력한다.

    세 번째 자리수를 비교해보면, A가 1이고 B가 1이므로 다음 자리수를 비교해야 한다.

    네 번째 자리수를 비교해보면, A가 0이고 B가 1이므로 0을 출력한다.

    다섯 번째 자리수를 비교해보면, A가 1이고 B가 0이므로 1을 출력한다.

    여섯 번째 자리수를 비교해보면, A가 0이고 B가 0이므로 다음 자리수를 비교해야 한다.

    일곱 번째 자리수를 비교해보면, A가 1이고 B가 1이므로 다음 자리수를 비교해야 한다.

    여덟 번째 자리수를 비교해보면, A가 0이고 B가 1이므로 0을 출력한다.

    따라서 비교기 연산 결과는 "1010 1001"이 되고, 이진수로 변환하면 "1110 1001"이 된다. 따라서 정답은 "1110 1001"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 하나의 프로그램이 처리되는 과정을 옳게 나열한 것은?

  1. 번역 → 적재 → 실행
  2. 번역 → 실행 → 적재
  3. 적재 → 실행 → 번역
  4. 적재 → 번역 → 실행
(정답률: 63%)
  • 프로그램이 실행되기 위해서는 먼저 소스 코드를 기계어로 번역해야 합니다. 이 과정을 번역이라고 합니다. 번역된 기계어 코드는 메모리에 적재됩니다. 이후 프로그램이 실행되면 적재된 기계어 코드가 CPU에 의해 실행됩니다. 따라서 옳은 과정은 "번역 → 적재 → 실행" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 언팩 10진수 형식으로 “1111 0100 1111 0011 1111 0010 1101 0001“을 팩 10진수 형식으로 변환하면?

  1. 0000 0000 0000 0100 0011 0010 0001 1100
  2. 0000 0000 0000 0100 0011 0010 0001 1101
  3. 0000 0000 0000 0100 0011 0010 0001 1111
  4. 0000 0000 0000 0100 0011 0010 0001 1011
(정답률: 70%)
  • 언팩 10진수 형식에서는 4비트씩 끊어서 10진수로 변환하는 것이다. 따라서 "1111"는 15, "0100"는 4, "1111"는 15, "0011"은 3, "1111"는 15, "0010"은 2, "1101"은 13, "0001"은 1이 된다. 이를 팩 10진수 형식으로 변환하면 8비트씩 끊어서 16진수로 표현하는 것이다. 따라서 "0000 0000 0000 0100 0011 0010 0001 1101"은 16진수로 "0000 0000 04 32 1D"가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 구조화된(structured) 순서 제어문에 속하지 않는 것은?

  1. IF 문
  2. GOTO 문
  3. CASE 문
  4. SWITCH 문
(정답률: 89%)
  • GOTO 문은 구조화된 순서 제어문이 아닌 비구조화된 순서 제어문이기 때문에 정답입니다. GOTO 문은 프로그램의 흐름을 임의로 이동시키기 때문에 코드의 가독성과 유지보수성을 해치는 위험이 있습니다. 따라서 대부분의 프로그래밍 언어에서는 GOTO 문을 지양하고 구조화된 순서 제어문을 사용하도록 권장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 선형 리스트 중 마지막으로 입력한 자료가 제일 먼저 출력되는 LIFT(Last in first out) 구조는?

  1. 트리
  2. 스택
  3. 큐
  4. 섹터
(정답률: 75%)
  • 스택은 마지막으로 입력된 자료가 제일 먼저 출력되는 LIFT 구조를 가지고 있기 때문에 정답입니다. 스택은 자료를 쌓아 올리듯이 쌓아놓은 후, 가장 최근에 쌓은 자료를 가장 먼저 꺼내는 구조를 가지고 있습니다. 이러한 특성 때문에 스택은 후입선출(LIFO, Last In First Out) 구조라고도 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 보조기억장치의 특징이 아닌 것은?

  1. 대용량 정보를 장기보존하기 위해 사용한다.
  2. 기억용량을 주기억장치보다 크게 할 수 있다.
  3. 가격이 주기억장치보다 저렴하다.
  4. 주기억장치보다 정보를 읽는 속도가 빠르다.
(정답률: 87%)
  • "대용량 정보를 장기보존하기 위해 사용한다.", "기억용량을 주기억장치보다 크게 할 수 있다.", "가격이 주기억장치보다 저렴하다."는 모두 보조기억장치의 특징이다. 따라서 정답은 "주기억장치보다 정보를 읽는 속도가 빠르다." 이다. 이는 주기억장치가 CPU와 직접적으로 연결되어 있어서 정보를 빠르게 처리할 수 있지만, 보조기억장치는 CPU와 간접적으로 연결되어 있어서 정보를 읽고 쓰는 속도가 느리다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 자외선을 이용하여 내용을 지울 수 있는 ROM은?

  1. 마스크 ROM
  2. PROM
  3. (UV)EPROM
  4. EEROM
(정답률: 77%)
  • 자외선을 이용하여 내용을 지울 수 있는 ROM은 (UV)EPROM입니다. 이는 Electrically Programmable Read-Only Memory의 약자로, 전기적으로 프로그래밍이 가능하며 자외선을 이용하여 내용을 지울 수 있는 ROM입니다. PROM은 전기적으로 프로그래밍은 가능하지만 내용을 지우는 것은 불가능합니다. 마스크 ROM은 제조 과정에서 이미 내용이 결정되어 있어 프로그래밍이 불가능합니다. EEROM은 Electrically Erasable Read-Only Memory의 약자로, 전기적으로 내용을 지울 수 있지만 자외선을 이용하는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 무선국 개설허가의 유효기간이 5년이 아닌 것은?

  1. 이동국
  2. 아마추어국
  3. 간이무선국
  4. 실용화시험국
(정답률: 69%)
  • 실용화시험국은 무선국 개설허가의 유효기간이 없습니다. 이는 해당 무선국이 실용화시험을 통해 검증되었기 때문에, 유효기간 없이 계속 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 VHF대의 주파수 범위는?

  1. 3[MHz] 초과 30[MHz] 이하
  2. 30[MHz] 초과 300[MHz] 이하
  3. 300[MHz] 초과 30000[MHz] 이하
  4. 3[GHz] 초과 30[GHz] 이하
(정답률: 68%)
  • VHF는 Very High Frequency의 약자로, 매우 높은 주파수를 의미합니다. 이에 따라 VHF대의 주파수 범위는 상대적으로 높은 주파수를 다루기 때문에, 3MHz 이하의 저주파수 대역은 포함되지 않습니다. 또한, 300MHz을 초과하는 고주파 대역도 VHF대의 범위가 아니기 때문에, 300MHz 초과 30000MHz 이하의 대역도 포함되지 않습니다. 따라서, VHF대의 주파수 범위는 30MHz 초과 300MHz 이하입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 공중선계가 충족하여야 할 조건으로 적합하지 않은 것은?

  1. 공중선을 이득이 높을 것
  2. 공중선은 선택도가 높을 것
  3. 정합은 신호의 반사손실이 최소화 되도록 할 것
  4. 지향성은 복사되는 전력이 목표하는 방향을 벗어나지 아니하도록 안정적일 것
(정답률: 50%)
  • "공중선을 이득이 높을 것"은 적합한 조건이 아닙니다.

    공중선은 전기적 신호를 전달하기 위한 전선으로, 신호가 최대한 손실 없이 전달되어야 합니다. 따라서 정합과 지향성이 중요한데, 정합은 신호의 반사손실을 최소화하여 신호가 전달되는데 있어서 효율적이고 안정적인 전달을 보장하고, 지향성은 전력이 목표하는 방향을 벗어나지 않도록 안정적인 전달을 보장합니다. 이에 따라 공중선은 선택도가 높아야 하며, 이득이 높을 것은 중요하지 않은 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 디지털텔레비전방송국의 송신설비에 대한 공중선전력 허용편차는 얼마인가?

  1. 상한 5%, 하한 5%
  2. 상한 5%, 하한 10%
  3. 상한 10%, 하한 20%
  4. 상한 20%, 하한 10%
(정답률: 59%)
  • 디지털텔레비전방송국의 송신설비는 정확한 신호를 전달하기 위해 매우 높은 정밀도가 필요합니다. 따라서 공중선전력 허용편차는 매우 작아야 합니다. "상한 5%, 하한 5%"는 허용편차의 상한과 하한이 모두 5%로 매우 작은 범위를 허용한다는 것을 의미합니다. 이는 신호의 정확도를 보장하기 위해 필요한 범위로, 다른 보기들보다 더 엄격한 기준을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 산업용 전파응용설비의 전계강도의 허용치는 100미터 거리에서 몇 [μV/m] 이하이어야 하는가?

  1. 10[μV/m]
  2. 50[μV/m]
  3. 100[μV/m]
  4. 200[μV/m]
(정답률: 45%)
  • 산업용 전파응용설비의 전계강도의 허용치는 규정에 따라 다르지만, 일반적으로 100미터 거리에서는 100[μV/m] 이하로 유지되어야 합니다. 이는 인체에 미치는 영향을 최소화하기 위한 것입니다. 따라서 정답은 "100[μV/m]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 무선설비는 전원이 정격전압의 몇 [%] 이내의 범위에서 변동된 경우에도 안정적으로 동작할 수 있어야 하는 가?

  1. ±5[%]
  2. ±10[%]
  3. ±15[%]
  4. ±20[%]
(정답률: 82%)
  • 무선설비는 전파를 이용하여 통신을 하기 때문에 전력 공급이 안정적이어야 합니다. 전원이 정격전압에서 벗어나면 전력 공급이 불안정해져서 무선설비의 동작이 불안정해질 수 있습니다. 따라서 무선설비는 전원이 정격전압의 ±10% 이내에서 변동되더라도 안정적으로 동작할 수 있어야 합니다. 이 범위를 벗어나면 무선설비의 동작이 불안정해져서 통신이 불가능해질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 항공법에 따라 항공기에 의무적으로 개설하여야 하는 무선국 개설허가의 유효기간은?

  1. 5년
  2. 10년
  3. 20년
  4. 무기한
(정답률: 62%)
  • 무선국 개설허가의 유효기간은 무기한이다. 이는 항공기의 운항이 계속되는 한 무선국이 필요하기 때문이다. 따라서 항공기 운항자는 무선국 개설 후에도 주기적으로 유지보수를 하여 항공기의 안전한 운항을 보장해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 전파연구소장은 인증신청이 있는 경우에 인증신청의 접수일로부터 특별한 사유가 없는 한 며칠 이내에 처리해야 하는가?

  1. 3일
  2. 5일
  3. 7일
  4. 10일
(정답률: 67%)
  • 인증신청의 빠른 처리를 위해 전파연구소는 인증신청의 접수일로부터 5일 이내에 처리하도록 규정하고 있습니다. 이는 신청자의 불편을 최소화하고, 빠른 인증을 통해 신뢰성 있는 무선통신 서비스를 제공하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 부표 등에 탑재되어 위치 또는 기상관련 자료 등을 자동으로 송신하는 무선설비를 말하는 것은?

  1. 레이콘
  2. 라디오 부이
  3. 텔레미터
  4. 라디오 존데
(정답률: 76%)
  • 라디오 부이는 부표 등에 탑재되어 위치나 기상관련 자료 등을 자동으로 송신하는 무선설비를 말합니다. 다른 보기들은 다른 무선설비를 나타내는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 인증의 모두가 면제되는 기기가 아닌 것은?

  1. 시험연구를 위하여 수입하는 방송통신기기
  2. 여행자가 판매를 목적으로 반입하는 방송통신기기
  3. 외국으로부터 도입하는 항공기에 설치된 방송통신기기
  4. 국내에서 판매하지 아니하고 수출전용으로 제조하는
(정답률: 68%)
  • 여행자가 판매를 목적으로 반입하는 방송통신기기는 인증의 면제 대상이 아닙니다. 이는 해당 기기가 국내에서 판매되는 것이 아니기 때문에 국내 인증 기준을 충족시키지 않을 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
