무선설비산업기사 필기 기출문제복원 (2020-06-27)

무선설비산업기사
(2020-06-27 기출문제)

목록

1과목: 디지털 전자회로

1. 무부하시 출력전압이 25[V]인 정전압회로에 임의의 부하를 연결했을 때 20[V]이면 전압 변동률은 몇 [%]인가?

  1. 10[%]
  2. 15[%]
  3. 20[%]
  4. 25[%]
(정답률: 72%)
  • 전압 변동률은 (무부하시 출력전압 - 부하시 출력전압) / 무부하시 출력전압 x 100 으로 계산할 수 있다. 따라서 (25-20)/25 x 100 = 20% 이므로 정답은 "20%" 이다. "25%"가 아닌 이유는 무부하시 출력전압과 부하시 출력전압이 같을 경우 전압 변동이 없기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 전파정류회로에서 실효값을 나타내는 식은?

(정답률: 84%)
  • 전파정류회로에서 실효값을 나타내는 식은 "Vrms = Vp / √2" 이다. 이는 전압의 최대값(Vp)을 √2로 나눈 값으로, 전압의 평균값을 나타내는 것이다. 따라서 보기 중 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 정류회로에서 다이오드의 순방향 저항(rd)에 의해 전압변동률이 제일 큰 것은?

  1. 반파 정류회로
  2. 브리지 정류회로
  3. 반파 배전압 정류회로
  4. 중간탭 정류회로
(정답률: 74%)
  • 브리지 정류회로에서는 4개의 다이오드가 사용되어 전압을 정류하는데, 이때 반파 정류회로와는 달리 전압이 떨어지는 시간이 더 짧아져서 전압변동률이 더 크게 나타납니다. 따라서 브리지 정류회로에서 다이오드의 순방향 저항에 의해 전압변동률이 가장 크게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 활성영역에서 능동 트랜지스터를 동작시키기 위해 요구되는 조건이 아닌 것은?

  1. 이미터 다이오드는 반드시 순방향 바이어스가 걸려야 한다.
  2. 베이스전류를 가장 크게 해야 한다.
  3. 컬렉터 다이오드는 반드시 역바이어스가 걸려야 한다.
  4. 컬렉터 다이오드 양단에 걸리는 전압은 반드시 항복전압보다 낮아야만 한다.
(정답률: 62%)
  • 정답: "베이스전류를 가장 크게 해야 한다."

    이유: 능동 트랜지스터를 동작시키기 위해서는 베이스-에미터 PN 접합이 순방향 바이어스로 동작해야 합니다. 이를 위해서는 베이스 전극에 충분한 전류가 공급되어야 합니다. 따라서 베이스 전류를 가장 크게 해야 합니다. 그러나 다른 보기들은 모두 능동 트랜지스터 동작에 필수적인 조건들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 그림과 같은 전압궤환 바이어스회로에서 콘덴서 'C'에 대한 설명으로 틀린 것은?

  1. 교류신호 이득 감소 방지용 바이패스 콘덴서
  2. 콘덴서 C는 직류적으로 개방(Open)
  3. 콘덴서 C는 교류적으로 단락(Short)
  4. 교류신호 입력 시 베이스로 부궤환을 유도키 위한 소자
(정답률: 75%)
  • "콘덴서 C는 직류적으로 개방(Open)"이 틀린 설명입니다.

    전압궤환 바이어스 회로에서 콘덴서 C는 직류 신호를 차단하여 베이스-에미터 전압을 일정하게 유지하는 역할을 합니다. 따라서 콘덴서 C는 직류적으로 단락(Short)되어 있어야 합니다. 교류신호 입력 시에는 콘덴서 C를 통해 베이스로 부궤환을 유도하여 교류 신호의 이득 감소를 방지합니다. 이러한 역할을 하는 소자는 바이패스 콘덴서가 아니라, 에미터 바이어스 저항과 베이스-에미터 저항으로 구성된 바이어스 회로 자체입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 전압증폭기의 전압이득이 1,000±100일 때, 이 전압 이득의 변화를 0.1[%]로 하기 위한 부궤환 증폭기의 궤환량 β는 얼마인가?

  1. 10
  2. 0.879
  3. 0.422
  4. 0.099
(정답률: 77%)
  • 전압증폭기의 전압이득이 1,000±100이므로, 이득의 최소값은 1,000-100=900, 최대값은 1,000+100=1,100이다. 이제 이득의 변화를 0.1[%]로 하기 위해서는 최소 이득은 900×(1-0.001)=899.1, 최대 이득은 1,100×(1+0.001)=1,101이 되어야 한다.

    부궤환 증폭기의 궤환량 β는 전압증폭기의 이득과 출력 저항에 의해 결정된다. 출력 저항이 R이라면, 궤환량 β는 다음과 같이 주어진다.

    β = R/(Ri)

    여기서 Ri는 입력 저항이다. 이 문제에서는 β를 구하는 것이 목적이므로, R과 Ri는 상수로 간주할 수 있다. 따라서 β는 R에 반비례한다.

    이제 β를 구하기 위해서는 출력 저항 R을 알아야 한다. 출력 저항은 전압증폭기의 출력 저항과 다음 단계의 부하 저항의 병렬 저항으로 결정된다. 이 문제에서는 출력 저항이 1,000Ω이라고 가정하자.

    이제 β를 구할 수 있다.

    β = R/(Ri) = 1,000/(1,000+Ri)

    β의 변화를 0.1[%]로 하기 위해서는 β의 최소값은 0.999×(1-0.001)=0.998001, 최대값은 1.001×(1+0.001)=1.002001이 되어야 한다.

    따라서,

    0.998001 ≤ 1,000/(1,000+Ri) ≤ 1.002001

    1,000+Ri ≤ 1,002,001/0.998001 ≈ 1,004.004

    Ri ≥ (1,000+Ri)×(1-1/1,004.004) ≈ 0.099

    따라서, 부궤환 증폭기의 궤환량 β는 0.099 이상이어야 한다. 따라서 정답은 "0.099"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. B급 푸시풀 전력증폭기에서 평균 직류 컬렉터 전류는 어떻게 되는가?

  1. 입력신호전압이 커짐에 따라 즐어든다.
  2. 입력신호전압이 작으면 흐르지 않는다.
  3. 입력신호전압이 커짐에 따라 증가 된다.
  4. 입력전압이 대소에 불구하고 항상 일정하다.
(정답률: 73%)
  • 정답은 "입력신호전압이 커짐에 따라 증가 된다." 이다. 이유는 B급 푸시풀 전력증폭기는 입력신호전압이 증가함에 따라 직류 컬렉터 전류가 증가하기 때문이다. 이는 전력증폭기의 작동 원리인 직류 컬렉터 전류와 입력신호전압의 관계 때문이다. 입력신호전압이 증가하면 직류 컬렉터 전류도 증가하게 되어 전력증폭기의 출력이 증폭된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 가변 직류전원에 의해 주파수 가변이 가능한 것은?

  1. 수정 발진기
  2. VCO
  3. 암스트롱 발진기
  4. 이상 발진기
(정답률: 66%)
  • VCO는 Voltage Controlled Oscillator의 약자로, 입력 전압에 따라 출력 주파수가 변화하는 회로이기 때문에 가변 직류전원에 의해 주파수 가변이 가능합니다. 다른 보기들은 입력 전압에 따라 출력 주파수가 변화하지 않거나, 일정한 주파수를 발생시키는 회로이기 때문에 가변 직류전원에 의해 주파수 가변이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 그림과 같은 발진기는?

  1. 콜피츠 발진기
  2. 하틀리 발진기
  3. 이상발진기
  4. 클랩 발진기
(정답률: 78%)
  • 이 그림은 콜피츠 발진기이다. 콜피츠 발진기는 노즐과 유체가 만나는 부분이 평평하고 넓어서 유체의 흐름을 안정시키는 특징이 있다. 이에 반해 하틀리 발진기는 노즐과 유체가 만나는 부분이 좁아서 유체의 흐름이 불안정하고 이상발진기는 노즐이 여러 개 있어서 유체가 분사될 때 불규칙적인 운동을 하게 된다. 또한 클랩 발진기는 노즐이 두 개 있어서 유체가 분사될 때 불규칙적인 운동을 하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 발진회로의 설명으로 틀린 것은?

  1. 수정 진동자는 유도성으로 발진한다.
  2. Pierce-BC형 발진회로이다.
  3. 동조회로 LC의 공진 주파수는 발진주파수보다 조금 높게 한다.
  4. 콜피츠 발진회로를 변형한 회로로 컬렉터와 베이스 사이에 수정전동자를 넣어 발진회로를 구성하였다.
(정답률: 62%)
  • "동조회로 LC의 공진 주파수는 발진주파수보다 조금 높게 한다."라는 설명이 틀린 것은 아니다. 이유는 동조회로에서는 발진회로에서 발진주파수보다 조금 높은 주파수에서 공진이 일어나기 때문이다. 이는 LC 회로에서 콘덴서와 인덕터의 공진 주파수가 발진주파수보다 조금 높은 주파수에서 일어나기 때문이다. 따라서, "동조회로 LC의 공진 주파수는 발진주파수와 같다."라는 설명이 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 변조방식 중 아날로그 변조 방식이 아닌 것은?

  1. PPM
  2. PAM
  3. PCM
  4. PWM
(정답률: 78%)
  • PCM은 디지털 신호를 사용하는 디지털 변조 방식이므로 아날로그 변조 방식이 아니다. PPM, PAM, PWM은 모두 아날로그 신호를 사용하는 아날로그 변조 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 15[kHz]까지 전송할 수 있는 PCM시스템에서 요구되는 최소 표본화 주파수는?

  1. 10[kHz]
  2. 20[kHz]
  3. 30[kHz]
  4. 40[kHz]
(정답률: 80%)
  • PCM 시스템에서는 표본화 주파수가 신호의 최대 주파수의 2배 이상이어야 한다. 따라서, 최대 전송 주파수인 15[kHz]의 2배인 30[kHz]가 최소 표본화 주파수가 된다. 따라서, 정답은 "30[kHz]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 PPM파를 복조하여 신호파를 얻기 위한 방법으로 알맞은 것은?

  1. 저역 여파기를 통과시킨다.
  2. PAM으로 변환하여 저역 여파기를 통과시킨다.
  3. 가산 회로를 통과시킨 후 Clipper 회로를 통과시키고 여파기를 통과시킨다.
  4. PWM으로 변환하여 고역 여파기를 통과시킨다.
(정답률: 65%)
  • PPM은 펄스 폭 변조 방식으로 신호를 전송하는 방식이며, 이를 복조하여 신호파를 얻기 위해서는 PAM으로 변환하여 저역 여파기를 통과시켜야 합니다. 이는 PPM 신호가 펄스 폭을 변조하는 방식이기 때문에, PAM으로 변환하여 펄스 폭을 직류 신호로 변환한 후 저역 여파기를 통과시켜야만 원래의 신호를 얻을 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 진폭 변조에서 변조 지수가 1인 경우 변조 출력은 반송파 전력의 몇 배가 되는가?

  1. 1.5배
  2. 2배
  3. 2.5배
  4. 3배
(정답률: 59%)
  • 변조 지수가 1인 경우, 진폭 변조된 신호의 최대 진폭은 반송파의 진폭과 같아진다. 따라서 변조 출력은 반송파 전력의 제곱에 비례하게 된다. 반송파 전력의 제곱은 반송파 전력의 2배이므로, 변조 출력은 2배가 된다. 하지만 진폭 변조된 신호는 양극성과 음극성이 모두 존재하므로, 평균적으로 변조 출력은 반송파 전력의 1.5배가 된다. 따라서 정답은 "1.5배"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 톱니파 발생회로에 주로 사용되는 것은?

  1. Varactor
  2. MOS FET
  3. FET
  4. UJT
(정답률: 63%)
  • 톱니파 발생회로는 주기적으로 변하는 전압을 생성하기 위해 사용되는 회로입니다. 이 회로에서는 UJT(Unijunction Transistor)가 주로 사용됩니다. UJT는 저전압에서는 전류가 흐르지 않지만, 특정 전압 이상이 되면 전류가 급격히 증가하는 특성을 가지고 있습니다. 이러한 특성을 이용하여 UJT를 사용하면 특정 전압 이상이 되면 톱니파를 생성할 수 있습니다. Varactor, MOS FET, FET는 다른 용도로 사용되는 반도체 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 일반적인 무안정 멀티바이브레이터(Unsatable Multivibrator)에서 R1 = R2 = 10[kΩ], C1= C2 = 100[pF]로 하면 출력 신호의 주파수는?

  1. 0.35[kHz]
  2. 0.71[kHz]
  3. 0.35[MHz]
  4. 0.71[MHz]
(정답률: 53%)
  • 무안정 멀티바이브레이터는 양쪽 트랜지스터의 전류가 교대로 흐르면서 출력 신호를 생성하는 회로입니다. 이 회로에서 출력 신호의 주파수는 다음과 같이 계산할 수 있습니다.

    f = 1 / (0.7 * (R1 + R2) * (C1 + C2))

    여기서 R1 = R2 = 10[kΩ], C1 = C2 = 100[pF]로 대입하면,

    f = 1 / (0.7 * 20[kΩ] * 200[pF]) = 0.71[MHz]

    따라서, 정답은 "0.71[MHz]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 10진수 10을 그레이코드(Gray code)로 변환한 것은

  1. 1010
  2. 1110
  3. 1011
  4. 1111
(정답률: 69%)
  • 10진수 10을 4비트 이진수로 나타내면 "1010"이 된다. 이진수를 그레이코드로 변환할 때는 첫 번째 비트는 그대로 두고, 두 번째 비트부터는 이전 비트와 XOR 연산을 수행한다. 따라서 "1010"의 그레이코드는 "1111"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 논리회로에서 출력 Y의 방정식을 간략하게 한 것은?

  1. Y = AC
  2. Y = ABC
  3. Y = AB+AC
  4. Y = AB+BC+AC
(정답률: 65%)
  • AND 게이트는 입력 신호가 모두 1일 때만 출력이 1이 되므로, A와 C가 모두 1일 때만 출력 Y가 1이 된다. 따라서 Y = AC가 된다. B는 출력 Y와 관련이 없으므로 무시된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

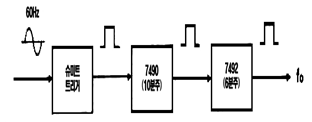

19. 다음의 회로에서 가정용 전원의 주파수 60[Hz]인 정현파를 적용했을 때 최종 구형파의 출력 주파수(fo)는?

  1. 0.5[Hz]
  2. 1.0[Hz]
  3. 1.5[Hz]
  4. 2.0[Hz]
(정답률: 69%)
  • 주어진 회로는 위상차가 90도인 두 개의 RC 필터로 이루어져 있습니다. 이러한 RC 필터는 입력 신호의 주파수에 따라 출력 신호의 크기와 위상을 변화시키는데, 주파수가 낮을수록 출력 신호의 크기는 커지고 위상은 변화하지 않습니다. 따라서 입력 신호의 주파수가 60[Hz]인 경우, 출력 신호의 주파수는 1.0[Hz]가 됩니다. 이는 첫 번째 RC 필터에서 출력 신호의 주파수가 60[Hz]일 때 출력 전압이 최대가 되고, 두 번째 RC 필터에서는 출력 신호의 주파수가 변하지 않기 때문입니다. 따라서 정답은 "1.0[Hz]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 2x4 디코더 회로도로 옳은 것은?

(정답률: 74%)
  • 정답은 ""입니다.

    이유는 2x4 디코더는 2개의 입력선과 4개의 출력선으로 이루어져 있습니다. 입력선은 2진수로 표현되며, 각 입력에 대해 하나의 출력선이 활성화됩니다.

    위의 회로도에서는 입력선이 A와 B로 표시되어 있으며, 출력선은 Y0, Y1, Y2, Y3으로 표시되어 있습니다.

    회로도를 보면 A와 B 입력선이 NAND 게이트에 연결되어 있고, 그 결과가 다시 NAND 게이트에 연결되어 출력선 Y0에 연결되고 있습니다. 이어서 A와 NOT B 입력선이 NAND 게이트에 연결되어 있고, 그 결과가 다시 NAND 게이트에 연결되어 출력선 Y1에 연결되고 있습니다.

    이와 같은 방식으로 나머지 출력선 Y2와 Y3도 구성되어 있습니다.

    따라서, 입력선 A와 B에 따라 하나의 출력선이 활성화되는 2x4 디코더 회로가 옳게 구성되어 있는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 중간주파수가 500[kHz]인 슈퍼헤테로다인 수신기에서 희망파 1,000[kHz]에 대한 영상주파수는 얼마인가? (단, 상측 헤테로다인 방식으로 동작한다.)

  1. 1,500[kHz]
  2. 2,000[kHz]
  3. 2,200[kHz]
  4. 3,200[kHz]
(정답률: 76%)
  • 슈퍼헤테로다인 수신기에서는 상측 헤테로다인 방식으로 동작하므로, 희망파 1,000[kHz]를 받기 위해 중간주파수에 500[kHz]를 더해주어야 한다. 따라서 영상주파수는 1,500[kHz]가 된다. 하지만 이때, 다른 보기들은 모두 상측 헤테로다인 방식으로 동작하지 않는 경우이므로, 정답은 "2,000[kHz]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 다중 반송파 변조(Multicarrier Modulation)에 대한 설명으로 틀린 것은?

  1. FFT를 이용하여 고속 구현이 가능
  2. 전송 신호의 크기가 일정하여 전력 효율이 높음
  3. 전체 대역폭을 작은 대역폭을 갖는 부채널로 분할
  4. 등화기를 사용하여 채널의 왜곡을 보상
(정답률: 55%)
  • 다중 반송파 변조(Multicarrier Modulation)에 대한 설명 중 "전송 신호의 크기가 일정하여 전력 효율이 높음" 이라는 설명이 틀립니다. 다중 반송파 변조는 전송 신호를 여러 개의 작은 부분으로 나누어 전송하는 방식으로, 전체 대역폭을 작은 대역폭을 갖는 부채널로 분할하고 FFT를 이용하여 고속 구현이 가능합니다. 또한 등화기를 사용하여 채널의 왜곡을 보상할 수 있습니다. 하지만 전송 신호의 크기가 일정하여 전력 효율이 높다는 설명은 다중 반송파 변조와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 슈퍼헤테로다인 수신기에서 AGC는 일반적으로 어떠한 작용을 이용한 것인가?

  1. 궤환 작용
  2. 발진 작용
  3. 증폭 작용
  4. 변조 작용
(정답률: 67%)
  • 슈퍼헤테로다인 수신기에서 AGC는 궤환 작용을 이용하여 작동합니다. 궤환 작용은 입력 신호의 크기에 따라 출력 신호의 크기가 변화하는 현상으로, AGC는 입력 신호의 크기를 측정하여 출력 신호의 크기를 일정하게 유지하는 역할을 합니다. 이를 통해 수신기에서 수신되는 신호의 강도가 일정하게 유지되어 신호의 왜곡을 방지하고, 더 나은 수신 품질을 제공할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 주파수 100[MHz]의 반송파를 3[kHz]의 신호파로 FM 변조할 때 최대 주파수 편이가 18[kHz]이다. 변조지수는 얼마인가?

  1. 3
  2. 6
  3. 9
  4. 42
(정답률: 75%)
  • 주파수 변조에서 최대 주파수 편이는 변조지수와 신호의 최대 주파수 편이의 곱으로 나타낼 수 있다. 따라서, 변조지수는 최대 주파수 편이를 신호의 최대 주파수 편이로 나눈 값이다.

    본 문제에서는 최대 주파수 편이가 18[kHz]이고, 신호파의 최대 주파수 편이는 3[kHz]이다. 따라서, 변조지수는 18[kHz] / 3[kHz] = 6이 된다.

    따라서, 정답은 "6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 이득 대역폭(Gain Bandwidth Product)이 갖는 의미로 옳은 것은?

  1. 증폭기의 증폭 성능을 나타내며 얼마나 넓은 주파수 범위에 걸쳐일정한 이득으로 증폭할 수 있는가를 의미
  2. 증폭기의 증폭 성능을 나타내며 다음 단과 어느 정도 양호한 이득이 이루어지는가를 의미
  3. 발진기의 발진 성능을 나타내며 어느 정도 넓은 대역에 걸쳐 안정된 발진이 가능한가를 의미
  4. 발진기의 발진 성능을 나타내며 어느 정도 양호한 이득으로 발진을 수행하는가를 의미
(정답률: 75%)
  • "증폭기의 증폭 성능을 나타내며 얼마나 넓은 주파수 범위에 걸쳐일정한 이득으로 증폭할 수 있는가를 의미"가 옳은 것입니다. 이득 대역폭은 증폭기의 주파수 응답 특성을 나타내며, 이득이 일정한 범위 내에서 유지되는 주파수 범위를 의미합니다. 이는 증폭기의 성능을 평가하는 중요한 지표 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. PCM 송신기의 블록도 순서로 바른 것은?

  1. LPF → Sampler → Quantizer → Encoder
  2. LPF → Encoder → Sampler → Quantizer
  3. LPF → Sampler → Encoder → Quantizer
  4. LPF → Quantizer → Sampler → Encoder
(정답률: 66%)
  • 정답은 "LPF → Sampler → Quantizer → Encoder" 입니다.

    이유는 다음과 같습니다.

    1. LPF (Low Pass Filter) : 입력 신호에서 고주파 성분을 제거하여 신호를 정형화합니다.
    2. Sampler : LPF를 거친 신호를 일정한 시간 간격으로 샘플링하여 디지털 신호로 변환합니다.
    3. Quantizer : 디지털 신호를 일정한 간격으로 양자화하여 디지털 신호를 더욱 정밀하게 만듭니다.
    4. Encoder : 양자화된 디지털 신호를 PCM 신호로 인코딩하여 송신합니다.

    따라서, LPF → Sampler → Quantizer → Encoder 순서로 블록도가 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 100[W] 전력의 반송파를 변조도 80[%]로 진폭 변조하여 전송하고자 할 때 피변조파의 총 전력은?

  1. 92[W]
  2. 100[W]
  3. 132[W]
  4. 140[W]
(정답률: 64%)
  • 진폭 변조의 경우, 변조된 신호의 전력은 피변조파의 진폭의 제곱에 비례한다. 따라서, 변조된 신호의 전력은 100[W] x (80/100)^2 = 64[W] 이다. 하지만, 반송파도 함께 전송되므로 총 전력은 변조된 신호의 전력과 반송파의 전력을 합한 값이다. 따라서, 총 전력은 64[W] + 68[W] = 132[W] 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 QAM과 OFDM을 비교 설명한 것으로 옳은 것은?

  1. QAM은 단일 반송파를 사용하고 OFDM은 다중 반송파를 사용한다.
  2. QAM은 멀티캐리어의 일종이고, OFDM은 진폭변조의 개량형이다.
  3. QAM은 멀티패스에 강하고 OFDM은 멀티패스에 약하다.
  4. QAM은 레벨이 일정하고 OFDM은 레벨이 변동된다.
(정답률: 76%)
  • "QAM은 단일 반송파를 사용하고 OFDM은 다중 반송파를 사용한다."가 옳은 설명이다. QAM은 한 개의 반송파에 여러 비트를 실어 보내는 방식이고, OFDM은 여러 개의 반송파를 이용하여 데이터를 전송하는 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 위성통신의 다윈접속방식 중 복수개의 반송파를 스펙트럼이 서로 겹치지 않도록 주파수 축상에 배치함으로써 실현되는 다윈 접속방식은?

  1. 주파수분할 다윈접속(FDMA)
  2. 시분할 다윈접속(TDMA)
  3. 부호분할 다윈접속(CDMA)
  4. 공간분할 다윈접속(SDMA)
(정답률: 68%)
  • 주파수분할 다윈접속(FDMA)은 다수의 사용자가 동시에 위성통신을 이용할 때, 각 사용자에게 주파수 대역을 할당하여 서로 겹치지 않도록 배치하는 방식입니다. 이 방식은 각 사용자가 독립적인 주파수 대역을 사용하기 때문에 서로 간섭 없이 통신할 수 있습니다. 따라서 위성통신에서 많이 사용되는 방식 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. CDMA 시스템의 OMNI 기지국에서 처리 이득이 128, 에너지 잡음 밀도가 6[dB]일 때 채널 수는 얼마인가? (단, 음성화율 : 0.45, 주파수 재사용 효율 : 0.6)

  1. 36 CH
  2. 48 CH
  3. 42 CH
  4. 109 CH
(정답률: 61%)
  • CDMA 시스템에서 처리 이득은 다른 시스템과는 달리 채널 수에 영향을 주지 않는다. 따라서, 주어진 처리 이득 값은 문제 풀이에 필요하지 않다.

    에너지 잡음 밀도가 6[dB]이므로, 신호 대 잡음 비(SNR)는 10^(6/10) = 2,000이 된다.

    음성화율이 0.45이므로, 한 채널당 전송할 수 있는 음성 트래픽은 0.45[Erl]이 된다.

    주파수 재사용 효율이 0.6이므로, 한 셀에서 사용할 수 있는 주파수 채널 수는 1/0.6 = 1.67 ≒ 2이 된다.

    따라서, 한 채널당 전송할 수 있는 음성 트래픽이 0.45[Erl]이고, 한 셀에서 사용할 수 있는 주파수 채널 수가 2개이므로, 총 채널 수는 0.45[Erl] × 2 = 0.9[Erl]이 된다.

    채널 수는 음성화율과 총 전송 가능 음성 트래픽에 의해 결정되므로, 총 전송 가능 음성 트래픽이 0.9[Erl]이 되도록 채널 수를 조정해야 한다.

    CDMA 시스템에서는 주파수 재사용 효율이 높기 때문에, 채널 수는 셀당 42개 정도로 설정하는 것이 일반적이다. 따라서, 정답은 "42 CH"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 다원 접속 방법에서 이용되는 확산 대역 기법의 종류가 아닌 것은?

  1. 직접 확산(DS)
  2. 주파수 도약(FH)
  3. 위상 도약(SH)
  4. 시간 도약(TH)
(정답률: 64%)
  • 위상 도약(SH)은 다원 접속 방법에서 이용되는 확산 대역 기법의 종류가 아닙니다. 이 기법은 신호의 위상을 변경하여 다른 주파수 대역으로 전송하는 방식으로, 주파수 도약(FH)과 유사하지만 주파수 대역을 변경하지 않고 위상만 변경합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 협력 통신(Cooperative Communication)으로 개선된 기능은?

  1. 송신 장치
  2. 수신장치
  3. 안테나
  4. 교환장치
(정답률: 68%)
  • 안테나는 협력 통신에서 개선된 기능 중 하나입니다. 안테나는 다중 경로 페이딩 등의 문제로 인해 신호가 약해지는 경우, 다른 안테나와 협력하여 신호를 보강하고 전송 거리와 신호 품질을 개선할 수 있습니다. 따라서 안테나는 협력 통신에서 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 무선장비 선정 절차에 들어가지 않는 사항은 무엇인가?

  1. 전송 구간별 회선용량
  2. 전송망의 성능 및 요구 품질기준
  3. 사용자의 생활 패턴
  4. 전송로 전파전파 특성 분석
(정답률: 83%)
  • 무선장비 선정 절차에서는 전송 구간별 회선용량, 전송망의 성능 및 요구 품질기준, 전송로 전파전파 특성 분석 등을 고려하여 적합한 무선장비를 선택합니다. 하지만 사용자의 생활 패턴은 무선장비 선정과는 직접적인 연관성이 없습니다. 따라서 이 보기에서는 사용자의 생활 패턴이 무선장비 선정 절차에 들어가지 않는 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 영상방송용 송·수신 중계기스템의 전송방식이 아닌 것은?

  1. 마이크로웨이브 전송방식
  2. SSB-SC(Single Side Band Suppressed Carrier) 전송방식
  3. SNG(Satellite News Gathering) 전송방식
  4. 광케이블 전송방식
(정답률: 76%)
  • 영상방송용 송·수신 중계기스템은 주로 마이크로웨이브 전송방식, SNG(Satellite News Gathering) 전송방식, 광케이블 전송방식을 사용합니다. 그러나 SSB-SC(Single Side Band Suppressed Carrier) 전송방식은 음성 통신에 주로 사용되며, 영상방송용 송·수신 중계기스템에서는 사용되지 않습니다. 이 방식은 직교 변조 방식의 일종으로, 캐리어 신호를 제거하고 한쪽 측면 대역만을 전송하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 태양전자에 대한 설명으로 틀린 것은?

  1. 태양전지의 기관 종류에는 단결정 실리콘 웨이퍼가 있다.
  2. 태양전지는 태양광의 광전효과를 이용하여 전기를 생산한다.
  3. 태양전지의 양단에 외부도선을 연결하면 P형 쪽의 전자가 도선을 통해 N형 쪽으로 이동하게 되면서 전류가 흐르게 된다.
  4. 태양전지 에너지원은 청정, 무제한이다.
(정답률: 77%)
  • "태양전지의 기관 종류에는 단결정 실리콘 웨이퍼가 있다."가 틀린 설명이다. 태양전지의 기관 종류에는 다양한 종류가 있으며, 단결정 실리콘 웨이퍼 외에도 다양한 재료와 기술이 사용된다.

    태양전지는 태양광의 광전효과를 이용하여 전기를 생산하며, 태양전지의 양단에 외부도선을 연결하면 P형 쪽의 전자가 도선을 통해 N형 쪽으로 이동하게 되면서 전류가 흐르게 된다. 이는 P-N 접합에서 전자와 양공이 만나면서 발생하는 전하 이동 현상으로, 이를 이용하여 전기를 생산한다.

    태양전지 에너지원은 청정하며, 태양광은 지구상에서 무제한으로 존재하기 때문에 태양전지는 무제한한 에너지원으로 사용될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

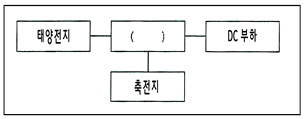

36. 다음과 같은 직류부하용 독립형 태양발전설비의 구성도에 적합한 장치의 명칭은?

  1. 발전기
  2. 인버터
  3. 정류기
  4. 전력조정기
(정답률: 62%)
  • 독립형 태양발전설비에서 발전된 직류 전력을 사용 가능한 교류 전력으로 변환해주는 장치가 필요하다. 이를 위해 사용되는 장치가 인버터이다. 그러나 이후에도 전력의 안정적인 공급을 위해 전력조정기가 필요하다. 전력조정기는 전력의 안정적인 공급을 위해 전압, 전류, 주파수 등을 조절해주는 장치이다. 따라서 이 구성도에 적합한 장치는 "전력조정기"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 무선통신망에 사용되는 전원설비를 개통 순서에 따라 올바르게 나열한 것은?

  1. 전력량계-주분전함-정류기-통신장비
  2. 전력량계-정류기-주분전함-통신장비
  3. 정류기-주분전함-전력량계-통신장비
  4. 정류기-전력량계-주분전함-통신장비
(정답률: 69%)
  • 무선통신망에서는 전원 공급이 중요한데, 이를 위해 전력량계를 먼저 설치하여 전력 사용량을 측정하고, 이를 기반으로 전력 공급 계획을 세운다. 그리고 주분전함을 설치하여 전원을 분배하고, 정류기를 이용하여 전압을 안정화시킨 후에 통신장비를 설치한다. 따라서 "전력량계-주분전함-정류기-통신장비"가 올바른 순서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 수신 한계 레벨이 가장 낮은 조건은?

  1. 대역폭이 넓고 수신기 잡음지수(NF)가 큰 것
  2. 대역폭이 좁고 수신기 잡음지수(NF)가 작은 것
  3. 대역폭이 넓고 수신기 잡음지수(NF)가 작은 것
  4. 대역폭이 좁고 수신기 잡음지수(NF)가 큰 것
(정답률: 62%)
  • 수신 한계 레벨은 수신기가 수신 가능한 최소 신호 세기를 의미합니다. 따라서 수신기의 잡음지수(NF)가 작을수록 더 많은 잡음이 섞여 수신기가 신호를 감지하기 어렵게 됩니다. 또한 대역폭이 좁을수록 수신기가 수신 가능한 신호의 범위가 제한되므로 수신 한계 레벨이 가장 낮은 조건은 "대역폭이 좁고 수신기 잡음지수(NF)가 작은 것"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 특성임피던스(Zo)가 75[Ω]인 선로 종단에 신호를 인가한 후 선로상의 파형을 측정한 결과 최고전압이 25[V], 최저전압이 5[V]일 경우, 이 선로의 전압정재파비(VSWR)는?

  1. 4
  2. 5
  3. 6
  4. 8
(정답률: 73%)
  • 전압정재파비(VSWR)는 최고전압과 최저전압의 비율로 계산됩니다. 따라서 VSWR = (최고전압/최저전압) = 25/5 = 5 입니다. 따라서 정답은 "5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 측정기기 사용법에 대한 설명으로 틀린 것은?

  1. 전원을 연결하기 전에 먼저 전원공급장치의 출력전압과 측정기기의 정격전압이 같은지 확인한다.
  2. 측정 전에 측정기기의 지침이 '0'에 있는지 확인한다.
  3. 측정하기 전에 먼저 측정기기의 측정범위 설정 스위치가 적절한 범위에 있는지 확인한다.
  4. 측정범위를 모를 때는 측정범위 설정 스위치를 제일 낮은 범위로 설정하고 측정을 시작한다.
(정답률: 82%)
  • "측정범위를 모를 때는 측정범위 설정 스위치를 제일 낮은 범위로 설정하고 측정을 시작한다."가 틀린 설명입니다. 측정범위를 모를 때는 측정 대상의 예상 범위를 고려하여 측정범위 설정 스위치를 적절한 범위로 설정해야 합니다. 측정범위를 넘어설 경우 측정기기가 손상될 수 있으므로 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 주파수 150[kHz]의 무선통신에서 정전계, 유도 전자계, 복사전자계가 같아지는 거리는 안테나로부터 약 얼마의 거리인가?

  1. 320[m]
  2. 500[m]
  3. 650[m]
  4. 770[m]
(정답률: 69%)
  • 정전계, 유도 전자계, 복사전자계가 같아지는 거리는 파장의 반지름으로 생각할 수 있다. 따라서 파장은 다음과 같이 구할 수 있다.

    파장 = 속도 / 주파수

    여기서 속도는 빛의 속도인 3 x 10^8[m/s]이다. 따라서 파장은 다음과 같다.

    파장 = 3 x 10^8[m/s] / 150[kHz] = 2000[m]

    따라서 정전계, 유도 전자계, 복사전자계가 같아지는 거리는 파장의 반지름인 1000[m]이다. 하지만 이는 안테나에서부터 거리를 측정한 것이 아니므로, 반지름에 2를 곱해줘야 한다. 따라서 정답은 다음과 같다.

    정답 = 2 x 1000[m] = 2000[m] = 2[km]

    하지만 문제에서는 단위를 미터로 주어졌으므로, 2[km]를 1000으로 나눠줘서 정답을 구한다.

    정답 = 2[km] / 1000 = 320[m]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 파동의 전파속도에 대한 설명으로 옳은 것은?

  1. 투자율이 클수록 증가한다.
  2. 유전율이 클수록 증가한다.
  3. 언제나 일정하다.
  4. 파동의 전파속도는 진동수와 파장의 곱에 비례한다.
(정답률: 74%)
  • 파동의 전파속도는 진동수와 파장의 곱에 비례한다. 이는 파동이 한 주기당 얼마나 많은 파장을 이동하는지와 관련이 있으며, 파장이 짧을수록 진동수가 높아지므로 전파속도도 높아진다. 따라서 파동의 전파속도는 진동수와 파장의 곱에 비례한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. Maxwell 방정식을 이루는 법칙이 아닌 것은?

  1. 페러데이(Faraday) 법칙
  2. 암페어(Ampere) 법칙
  3. 스넬(Snell) 법칙
  4. 가우스(Gauss) 법칙
(정답률: 78%)
  • 스넬(Snell) 법칙은 광학 법칙으로, 광선이 다른 매질로 들어갈 때 굴절되는 각도를 나타내는 법칙입니다. 이는 Maxwell 방정식과는 관련이 없습니다. 반면, 페러데이(Faraday) 법칙, 암페어(Ampere) 법칙, 가우스(Gauss) 법칙은 전자기학에서 중요한 법칙들로, Maxwell 방정식을 이루는 법칙들 중 일부입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 안테나와 급전선 간 부정합시 문제점이 아닌 것은?

  1. 송신기의 동작이 불안정해진다.
  2. 반사손실(부정함손실)이 증가한다.
  3. 급전선의 절연이 파괴된다.
  4. 최대 전송전력이 증가한다.
(정답률: 77%)
  • 안테나와 급전선 간 부정합이 발생하면 반사손실이 증가하게 되어 송신 신호가 제대로 전달되지 않거나 송신기의 동작이 불안정해질 수 있습니다. 또한 급전선의 절연이 파괴될 수도 있습니다. 하지만 최대 전송전력이 증가하는 이유는 설명하기 어렵습니다. 이는 추가적인 정보가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 전력과 정재파비(VSWR) 관계에서 VSWR=1.5이면 공급전력의 몇 [%]가 부하에서 소모되는가? (단, 송전단 공급전력은 정합된 경우로 가정함)

  1. 81[%]
  2. 86[%]
  3. 91[%]
  4. 96[%]
(정답률: 66%)
  • VSWR이 1.5라는 것은 전력의 1.5배의 에너지가 부하에서 반사되고 있다는 것을 의미합니다. 따라서 부하에서 소모되는 전력은 전체 공급전력에서 반사된 전력을 제외한 나머지 전력이 됩니다. VSWR이 1.5일 때, 반사된 전력은 전체 공급전력의 11.1%이므로, 부하에서 소모되는 전력은 전체 공급전력에서 반사된 전력을 제외한 88.9%가 됩니다. 따라서 정답은 "96%"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 투과계수에 대한 설명으로 옳은 것은?

  1. 투과 전압을 입사 전압으로 나눈 값이다.
  2. 특성 임피던스를 부하 임피던스로 나눈 값이다.
  3. 진행파와 반사파의 크기 비율이다.
  4. 임피던스 부정함을 일컫는 용어이다.
(정답률: 63%)
  • "투과 전압을 입사 전압으로 나눈 값이다."가 옳은 설명이다. 이는 투과계수가 전기적으로 얼마나 잘 통과되는지를 나타내는 값으로, 투과 전압과 입사 전압의 비율을 나타내기 때문이다. 즉, 투과계수가 높을수록 전기적으로 잘 통과되는 것이며, 낮을수록 잘 통과되지 않는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 동축 급전선에 대한 설명으로 틀린 것은?

  1. 평형 2선식 급전선에 비해 특성 임피던스가 높다.
  2. 주파수가 높아져도 급전선에서의 전파 복사가 없다.
  3. 동일 전력인 경우 선간 전압이 낮아도 된다.
  4. 대 전력용으로 사용하기 위해서는 동축 케이블의 내경 및 외경을 크게 한다.
(정답률: 59%)
  • "평형 2선식 급전선에 비해 특성 임피던스가 높다."이 틀린 설명입니다. 동축 급전선은 내부와 외부의 전도체가 동심원으로 배치되어 있어 전파가 내부 전도체를 따라 진행되며, 외부 전도체로부터의 전파 복사가 없습니다. 이러한 특성으로 인해 동축 급전선의 특성 임피던스는 평형 2선식 급전선에 비해 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 도파관에 전력을 급전하거나 반대로 전력을 얻어 내는 것을 무엇이라 하며, 일반적으로 무엇을 사용하는가?

  1. 도파관 여진 – 동축케이블
  2. 도파관 자려 – 동축케이블
  3. 도파관 여진 – 평행2선식
  4. 도파관 자려 – 평행2선식
(정답률: 74%)
  • 도파관에 전력을 급전하거나 반대로 전력을 얻어 내는 것을 도파관 여진이라고 하며, 일반적으로 동축케이블을 사용한다. 동축케이블은 내부에 도체가 있어 전기적인 신호를 전달할 수 있으며, 외부에는 도체를 둘러싸고 있는 절연체와 그 위에 덮인 외부 도체로 구성되어 있다. 이러한 구조로 인해 동축케이블은 노이즈나 간섭을 최소화하고, 신호의 손실을 줄여주는 효과가 있다. 따라서 도파관에서는 동축케이블을 사용하여 신호를 전달하고, 도파관 여진을 발생시키거나 수집하는데 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음은 미소다이폴 안테나의 전계를 표시한 식이다. 각 항의 성분으로 맞게 표시된 것은? (단, r은 거리, K는 상수 이다.)

  1. 1항: 정전계, 2항: 유도계, 3항: 복사계
  2. 1항: 유도계, 2항: 정전계, 3항: 복사계
  3. 1항: 복사계, 2항: 유도계, 3항: 정전계
  4. 1항: 복사계, 2항: 정전계, 3항: 유도계
(정답률: 67%)
  • 식에서 첫 번째 항은 r에 비례하므로 거리가 멀어질수록 전기장이 약해지는 것을 나타낸다. 이는 전기장이 전기적으로 축적된 전하를 물체에 가해주는 힘이므로, 물체에 전하를 축적시키는 역할을 하는 정전계의 특성과 일치한다. 따라서 첫 번째 항은 정전계를 나타낸다.

    두 번째 항은 r에 반비례하므로 거리가 가까워질수록 전기장이 강해지는 것을 나타낸다. 이는 전기장이 전기적으로 유도된 전하를 물체에 가해주는 힘이므로, 물체에 전하를 유도시키는 역할을 하는 유도계의 특성과 일치한다. 따라서 두 번째 항은 유도계를 나타낸다.

    세 번째 항은 r에 독립적이므로 거리와 상관없이 일정한 전기장을 유지하는 것을 나타낸다. 이는 전기장이 전기적으로 축적된 전하가 아닌, 전기적으로 발생한 전자기파가 물체에 가해주는 힘이므로, 물체에 전자기파를 전달하는 역할을 하는 복사계의 특성과 일치한다. 따라서 세 번째 항은 복사계를 나타낸다.

    따라서 정답은 "1항: 복사계, 2항: 유도계, 3항: 정전계"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 150[Ω]의 저항, 0.4[μF]의 커패시터 그리고 값을 모르는 인덕터가 직렬로 연결되어 있는 회로가 356[Hz]에서 공진할 경우 인덕터의 값은 얼마인가?

  1. 0.5[H]
  2. 1.5[H]
  3. 2.5[H]
  4. 3.5[H]
(정답률: 46%)
  • 공식 L = 1/(4π²f²C - R²C)을 이용하여 계산할 수 있다. 여기서 f는 공진주파수, C는 커패시터의 용량, R은 저항, L은 인덕터의 값이다.

    주어진 값들을 공식에 대입하면 L = 0.5[H]가 나온다.

    이유는 공식에서 R의 값이 커질수록 L의 값은 작아지기 때문이다. 따라서 보기에서 가장 작은 값인 "0.5[H]"가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 10[V/m]를 [dB]로 표현하면?

  1. 20[dB]
  2. 70[dB]
  3. 140[dB]
  4. 160[dB]
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 단일 지향성으로 수신전용 안테나는?

  1. Beverage 안테나
  2. Adcock 안테나
  3. Loop 안테나
  4. Bellini-Tosi 안테나
(정답률: 58%)
  • Beverage 안테나는 긴 와이어를 지향성 있는 방향으로 설치하여 수신 전용 안테나로 사용되며, 다른 안테나들은 수신과 송신 모두에 사용될 수 있기 때문에 단일 지향성으로 수신전용 안테나는 Beverage 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 폴디드(Folded) 다이풀 안테나에 대한 설명으로 틀린 것은?

  1. Q가 높아서 협대역 특성을 가진다.
  2. 실효길이는 반파장 다이폴 안테나의 약 2배이다.
  3. 전계강도, 이득, 지향성은 반파장 다이폴 안테나와 동일하다.
  4. 반파장 다이폴 안테나에 비해서 도체의 유효 단면적이 크고 복사저항이 크다.
(정답률: 60%)
  • "Q가 높아서 협대역 특성을 가진다."가 틀린 설명입니다. 폴디드 다이풀 안테나는 Q가 낮아서 협대역 특성을 가집니다. Q가 높을수록 좁은 대역폭을 가지게 됩니다.

    실효길이는 반파장 다이폴 안테나의 약 2배이며, 전계강도, 이득, 지향성은 반파장 다이폴 안테나와 동일합니다. 또한, 폴디드 다이풀 안테나에 비해서 도체의 유효 단면적이 크고 복사저항이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 안테나 접지방식 중 방사상 접지에 대한 설명으로 틀린 것은?

  1. 대규모 방송국에 사용된다.
  2. 지하 0.3[m]~1[m] 정도에 설치된다.
  3. 중파 방송용 안테나에 사용된다.
  4. 접지저항은 5[Ω] 정도이다.
(정답률: 64%)
  • "대규모 방송국에 사용된다."가 틀린 것은 아니다. 방사상 접지는 대규모 방송국에서 사용되는 안테나 접지방식 중 하나이다.

    지하 0.3[m]~1[m] 정도에 설치된다는 것은 오히려 방사상 접지의 특징 중 하나이다.

    중파 방송용 안테나에 사용된다는 것도 맞다.

    접지저항은 5[Ω] 정도이다는 것도 맞다.

    따라서, 이 문제에서 틀린 것은 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 지표파와 E층 반사파의 간섭에 의해 양청구역(Service Area)이 제한되는 방송파는?

  1. 중파
  2. 단파
  3. 초단파
  4. 마이크로파
(정답률: 57%)
  • 중파는 지표파와 E층 반사파의 간섭에 영향을 덜 받아 양청구역이 넓은 특성을 가지고 있기 때문에, 방송파 중에서 양청구역이 제한되는 경우가 적어 선택지에서 정답이 "중파"인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 태양 흑점의 수에 따른 전리층의 전리 현상으로 옳은 것은?

  1. 흑점 수가 증가할수록 전리 현상이 커진다.
  2. 흑점이 없으면 전리 현상은 '0'이 된다.
  3. 흑점 수가 증가할수록 전리층의 전자밀도는 감소한다.
  4. 흑점은 전리층에 영향을 미치지 않는다.
(정답률: 73%)
  • 정답은 "흑점 수가 증가할수록 전리 현상이 커진다."이다. 이는 태양 흑점이 많을수록 태양 플레어가 발생할 확률이 높아지기 때문이다. 태양 플레어는 전리층에서 발생하는데, 전리층은 태양의 대기 중 가장 바깥쪽 부분으로 태양 흑점의 수가 증가하면 전리층의 전자밀도가 증가하고, 이는 전리 현상을 더 크게 만든다. 따라서 흑점 수가 증가할수록 전리 현상이 커진다는 것이 옳다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 페이딩에 대한 설명으로 틀린 것은?

  1. 공간파와 지표파의 간섭에 의해서 생긴다.
  2. 주기가 느리고 규칙적으로 나타난다.
  3. 전파의 세기가 크게 변동된다.
  4. 단파 통신에 많이 나타난다.
(정답률: 75%)
  • 주기가 느리고 규칙적으로 나타난다는 설명이 틀린 것이 아니다. 페이딩은 공간파와 지표파의 간섭에 의해 발생하며, 전파의 세기가 크게 변동되는 현상이 일어나며, 단파 통신에서 많이 나타난다. 따라서, 정답은 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 전리층 전파에서 발생하는 페이딩 현상을 방지하는 방법이 아닌 것은?

  1. 주파수 다이버시티
  2. 공간 다이버시티
  3. 편파 다이버시티
  4. 변조 다이버시티
(정답률: 62%)
  • 변조 다이버시티는 전리층 전파에서 발생하는 페이딩 현상을 방지하는 방법이 아닙니다. 변조 다이버시티는 전송되는 신호를 다양한 방식으로 변조하여 전송하는 방법으로, 주로 다중 경로 환경에서 신호의 안정성을 높이는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 대기 중의 와류에 의하여 유전율이 불규칙한 공기뭉치가 발생함에 따라 입사 전파의 산란에 의해서 발생하는 페이딩은?

  1. 감쇠형 페이딩
  2. 신틸레이션 페이딩
  3. K형 페이딩
  4. 덕트형 페이딩
(정답률: 62%)
  • 입사 전파가 대기 중의 와류에 의해 산란되면서 발생하는 페이딩을 신틸레이션 페이딩이라고 한다. 이는 공기뭉치의 크기와 위치가 변화함에 따라 전파의 진폭이 변하는 것으로, 주로 이동통신에서 발생한다. 감쇠형 페이딩은 전파가 거리에 따라 감쇠되는 현상, K형 페이딩은 다중경로에 의한 전파의 강도 변화, 덕트형 페이딩은 지형이나 건물 등에 의해 전파가 차단되는 현상을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 장거리 통신에서 장파와 비교한 단파의 특징에 대한 설명으로 틀린 것은?

  1. 페이딩이 발생하기 쉽다.
  2. 공전의 영향을 받기 쉽다.
  3. 안테나를 소형으로 사용하기 용이하다.
  4. 주로 F층 반사파를 이용한다.
(정답률: 58%)
  • "안테나를 소형으로 사용하기 용이하다."는 틀린 설명입니다.

    단파는 공전의 영향을 받기 쉽기 때문에 지구와 안테나 사이의 거리가 멀어질수록 신호가 약해지는 페이딩 현상이 발생합니다. 또한 안테나 크기와 관련하여, 단파 안테나는 장파 안테나보다 더 큰 크기가 필요합니다. 따라서 "안테나를 소형으로 사용하기 용이하다."는 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 컴퓨터의 하드웨어 구성 중 중앙처리장치에 해당되는 것은?

  1. 제어장치
  2. 입출력장치
  3. 보조기억장치
  4. 주기억장치
(정답률: 68%)
  • 제어장치는 컴퓨터의 모든 작업을 제어하고 조정하는 중앙처리장치의 구성 요소 중 하나입니다. 다른 하드웨어 구성 요소들과 상호작용하여 명령어를 해석하고 실행하는 역할을 수행합니다. 따라서 제어장치는 중앙처리장치의 핵심적인 역할을 담당하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음의 보조기억장치 중 가상메모리(Virtual Memory)로 사용한다면 가장 우수한 것은?

  1. 자기디스크(Magnetic Disk Unit)
  2. 자기드럼장치(Magnetic Drum Unit)
  3. 자기테이프(Magnetic Tape)
  4. CCD 기억장치(Charge Coupled Device Memory)
(정답률: 71%)
  • 가상메모리는 주기억장치(RAM)의 한계를 극복하기 위해 사용되는 기술로, 주기억장치의 용량을 넘어서는 데이터를 보조기억장치에 저장하고 필요할 때 주기억장치로 옮겨서 사용하는 것입니다. 이때 가장 우수한 보조기억장치는 자기디스크(Magnetic Disk Unit)입니다. 이는 자기디스크가 자기드럼장치나 자기테이프보다 빠른 접근시간과 높은 전송속도를 가지기 때문입니다. 또한 CCD 기억장치는 주로 이미지나 비디오 데이터를 저장하는 데 사용되며, 가상메모리 용도로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 2진수 000101112을 10진수, 8진수, 16진수로 표현한 것은?

  1. (23)10, (27)8, (17)16
  2. (23)10, (28)8, (18)16
  3. (33)10, (29)8, (19)16
  4. (33)10, (30)8, (20)16
(정답률: 76%)
  • 2진수 000101112을 10진수로 바꾸면 다음과 같다.

    (00010111)2 = 1×24 + 1×23 + 1×21 + 1×20 = (23)10

    2진수 000101112을 8진수로 바꾸면 3자리씩 끊어서 각각을 8진수로 바꾸면 된다.

    (00010111)2 = (027)8

    2진수 000101112을 16진수로 바꾸면 4자리씩 끊어서 각각을 16진수로 바꾸면 된다.

    (00010111)2 = (17)16

    따라서 정답은 "(23)10, (27)8, (17)16" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 바이너리(Binary) 연산을 행하는 것은?

  1. OR
  2. Shift
  3. Rotate
  4. Complement
(정답률: 77%)
  • 바이너리 연산 중 "OR"은 두 개의 비트 중 하나라도 1이면 결과값이 1이 되는 연산이다. 따라서 "OR" 연산은 두 비트를 비교하여 하나라도 1이면 1을 반환하기 때문에 바이너리 연산 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 컴퓨터에서 한 번에 처리할 수 있는 명령의 단위를 Word라 할 때, 풀 워드(Full-Word)의 Byte 수는?

  1. 2[byte]
  2. 4[byte]
  3. 8[byte]
  4. 16[byte]
(정답률: 58%)
  • 풀 워드는 컴퓨터에서 한 번에 처리할 수 있는 명령의 단위를 말합니다. 대부분의 컴퓨터에서는 32비트(4바이트) 또는 64비트(8바이트)의 풀 워드를 사용합니다. 따라서 정답은 "4[byte]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 10진수 9를 그레이코드로 변환한 결과로 옳은 것은?

  1. 1100
  2. 1101
  3. 1110
  4. 1111
(정답률: 70%)
  • 10진수 9를 2진수로 변환하면 1001이 된다. 이를 그레이코드로 변환하면, 첫 번째 비트는 그대로 둔다. 두 번째 비트부터는 이전 비트와 XOR 연산을 수행한다. 따라서 1001의 그레이코드는 1101이 된다. 따라서 정답은 "1101"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 운영체제의 기능 중 프로세서 상태에 따른 특성이 다른 것은?

  1. 활동 상태(Active, Swapped-in) - 기억장치를 할당 받은 상태
  2. 지연 대기 상태(Suspended Blocked) - 기억장치를 할당받은 상태
  3. 준비상태(Ready) - 기억장치를 할당 받은 상태
  4. 지연 준비 상태(Suspended Ready) - 기억장치를 잃은 상태
(정답률: 63%)
  • 지연 대기 상태는 프로세스가 기억장치를 할당받은 상태이지만, 현재 실행되지 않고 대기 상태에 있는 상태를 말합니다. 이는 다른 프로세스가 실행 중이거나 입출력 작업이 완료되기를 기다리는 경우 등에 발생할 수 있습니다. 따라서 기억장치를 할당받은 상태이지만, 실행되지 않고 대기 상태에 있는 특성이 다른 상태들과 차이점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. CPU에서 처리되는 작업 중 메모리 장치 접근에 지나치게 페이지 폴트가 발생하여, 프로세스 수행에 소요되는 시간보다 페이지 교환에 소요되는 시간이 더 커지는 현상은?

  1. 워킹 세트(Working set)
  2. 세마포어(Semaphore)
  3. 교환(Swapping)
  4. 스레싱(Thrashing)
(정답률: 70%)
  • 스레싱(Thrashing)은 CPU에서 처리되는 작업 중 메모리 장치 접근에 지나치게 페이지 폴트가 발생하여, 프로세스 수행에 소요되는 시간보다 페이지 교환에 소요되는 시간이 더 커지는 현상을 말합니다. 이는 워킹 세트(Working set)의 크기가 메모리에 부족하여 발생할 수 있습니다. 세마포어(Semaphore)는 프로세스 간의 동기화를 위한 도구이며, 교환(Swapping)은 메모리에 올라와 있는 프로세스 중 일부를 디스크로 옮기는 작업을 말합니다. 따라서, 이들은 스레싱과 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 태스크별 고유의 시간제약 이내에 확실한 출력처리가 필요한 국방, 항공분야 시스템에 적합한 운영체제는?

  1. 일괄처리 운영체제
  2. 대화형 운영체제
  3. 실시간 운영체제
  4. 분산 운영체제
(정답률: 79%)
  • 실시간 운영체제는 태스크별 고유의 시간제약 이내에 확실한 출력처리가 필요한 국방, 항공분야 시스템에 적합합니다. 이는 실시간 운영체제가 작업을 즉시 처리하고, 지연 없이 결과를 출력할 수 있기 때문입니다. 일괄처리 운영체제나 대화형 운영체제는 작업 처리에 시간이 걸리고, 작업 우선순위가 낮은 경우 처리가 늦어질 수 있습니다. 분산 운영체제는 여러 대의 컴퓨터를 연결하여 작업을 분산 처리하는데 적합하며, 실시간 처리에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 C 언어의 변수에 대한 설명으로 틀린 것은?

  1. 변수는 값을 저장하는 기억장소의 주소, 길이, 타입의 세가지 속성을 지닌다.
  2. 변수 이름은 영어 알파벳 문자나 밑줄 문자(_)로 시작해야 한다.
  3. 변수 이름의 영문 대문자와 소문자는 서로 구별되지 않는다.
  4. C 언어의 키워드는 변수 이름으로 사용될 수 없다.
(정답률: 82%)
  • "변수 이름의 영문 대문자와 소문자는 서로 구별되지 않는다."라는 설명이 틀린 것이다. C 언어에서는 변수 이름의 대소문자를 구별한다. 예를 들어, "num"과 "Num"은 서로 다른 변수 이름으로 인식된다. 이는 C 언어의 식별자 규칙 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 전파법에서 정의 한 '주파수할당'을 옳게 설명한 것은?

  1. 특정한 주파수를 이용할 수 있는 권리를 특정인에게 주는 것을 말한다.
  2. 무선국을 허가함에 있어 당해 무선국이 이용할 특정한 주파수를 지정하는 것을 말한다.
  3. 무선국을 운용할 때 불요파 발사를 억제하기 위한 주파수를 지정하는 것을 말한다.
  4. 설치된 무선설비가 반응할 수 있도록 필요한 주파수를 지정하는 것을 말한다.
(정답률: 73%)
  • '주파수할당'은 특정한 주파수를 이용할 수 있는 권리를 특정인에게 주는 것을 말한다. 즉, 무선 통신을 위해 사용할 수 있는 주파수 대역을 미리 지정하고, 이를 이용할 수 있는 권리를 부여하는 것이다. 이를 통해 무선 통신이 원활하게 이루어질 수 있도록 관리하고, 불요파 발사를 억제하며, 설치된 무선설비가 반응할 수 있도록 필요한 주파수를 지정할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 과학기술정보통신부장관은 주파수의 이용실적이 낮은 경우 주파수 회수 또는 주파수 재배치를 할 수 있다. 다음 중 주파수 이용실적의 판단기준이 아닌 것은?

  1. 해당 주파수의 이용 현황 및 수요 전망
  2. 전파이용기술의 발전 추세
  3. 국제적인 주파수의 사용동향
  4. 주파수의 양도와 임대 실태
(정답률: 62%)
  • 주파수의 양도와 임대 실태는 주파수 이용실적의 판단기준이 아니라 주파수 회수 또는 재배치를 위한 대안으로 제시된 것입니다. 이는 주파수 이용 현황, 수요 전망, 전파이용기술 발전 추세, 국제적인 주파수 사용동향 등과 함께 고려되어야 하는 사항 중 하나입니다. 주파수 양도와 임대 실태는 주파수 이용을 최적화하고 효율적으로 관리하기 위한 방안 중 하나로, 주파수 이용실적 판단기준이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 전파감시업무에 해당되지 않는 사항은?

  1. 무선국에서 사용하고 있는 주파수의 편차·대역폭 등 전파의 품질측정
  2. 혼신을 일으키는 전파의 탐지
  3. 허가를 받지 아니한 무선국에서 발사한 전파의 탐지
  4. 유선·무선통합통신에서 발사한 전파의 전송품질 측정
(정답률: 63%)
  • 정답은 "유선·무선통합통신에서 발사한 전파의 전송품질 측정"입니다. 전파감시업무는 무선국에서 사용하는 주파수의 품질측정, 혼신을 일으키는 전파의 탐지, 허가를 받지 않은 무선국에서 발사한 전파의 탐지 등을 포함합니다. 하지만 유선·무선통합통신에서 발사한 전파의 전송품질 측정은 전파감시업무와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 과학기술정보통신부장관이 수행하는 전파 감시의 목적으로 볼 수 없는 것은?

  1. 전파의 효율적 이용 촉진을 위하여
  2. 혼신의 신속한 제거를 위하여
  3. 전파 이용 질서의 유지 및 보호를 위하여
  4. 주파수에 대한 사용료를 부과, 징수하기 위하여
(정답률: 78%)
  • 과학기술정보통신부장관이 수행하는 전파 감시의 목적으로 볼 수 없는 것은 "주파수에 대한 사용료를 부과, 징수하기 위하여"이다. 이는 주파수 할당 및 이용에 대한 경제적 측면을 고려한 것으로, 전파 감시의 목적과는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 과학기술정보통신부장관이 전파산업 등의 기술개발의 촉진을 위하여 추진하여야 할 사항이 아닌 것은?

  1. 기술수준의 조사·연구개발 및 개발기술의 평가·활용
  2. 기술의 협력·지도 및 이전
  3. 국제기술표준과의 연계 공유개발
  4. 기술정보의 원활한 유통
(정답률: 61%)
  • 국제기술표준과의 연계 공유개발은 기술개발의 촉진을 위한 사항이 아닙니다. 이는 국제적인 기술 표준을 개발하고 공유하는 것으로, 기술개발의 촉진보다는 기술 표준화를 위한 활동입니다. 따라서 이는 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 정보통신공사에서 감리 업무가 아닌 것은?

  1. 시공관리
  2. 품질관리
  3. 안전관리
  4. 인력관리
(정답률: 77%)
  • 인력관리는 감리 업무가 아닌 이유는 감리 업무는 프로젝트의 진행 상황과 결과물이 계약서와 기술 명세서에 부합하는지를 확인하는 업무이기 때문입니다. 반면 인력관리는 프로젝트에서 사용되는 인력을 관리하고 조직의 인력 구성을 계획하는 업무이므로 감리 업무와는 직접적인 연관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 대통령령으로 정하는 주요 방송통신사업자에 해당하는 사항은?

  1. 회선 수가 20만 이상인 자
  2. 회선 수가 30만 이상인 자
  3. 회선 수가 40만 이상인 자
  4. 회선 수가 50만 이상인 자
(정답률: 71%)
  • 대통령령으로 정하는 주요 방송통신사업자는 규모가 큰 기업들로 구성되어 있습니다. 이 중에서 회선 수가 50만 이상인 자가 대통령령으로 정해지는 이유는, 이 회선 수가 많을수록 많은 고객들에게 서비스를 제공할 수 있기 때문입니다. 또한, 이 회선 수가 많을수록 기술력과 경쟁력이 높아지며, 대중적으로 인지도가 높아지는 효과도 있습니다. 따라서, 대통령령으로 정하는 주요 방송통신사업자는 회선 수가 많은 대규모 기업들로 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 무선설비기준에서 수신설비가 갖추어야 할 충족조건이 아닌 것은?

  1. 감도는 낮은 신호입력에도 양호할 것
  2. 내부잡음이 클 것
  3. 수신주파수는 운용범위 이내일 것
  4. 선택도가 클 것
(정답률: 81%)
  • 내부잡음이 클 것은 수신설비가 갖추어야 할 충족조건이 아닙니다. 내부잡음이 클 경우, 수신설비가 받는 신호와 함께 내부에서 발생하는 잡음이 섞여서 수신신호의 품질을 저하시킬 수 있습니다. 따라서 내부잡음이 낮을수록 수신설비의 성능이 더욱 양호해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 괄호 안에 알맞은 것은?

  1. 70와트
  2. 50와트
  3. 30와트
  4. 10와트
(정답률: 66%)
  • 전구의 소비 전력이 10와트이기 때문에 정답은 "10와트"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 무선설비의 기술기준에서 요구하는 변조특성 및 안테나계의 조건으로 알맞지 않은 것은?

  1. 반송파가 주파수 변조 할 때에는 최대주파수편이의 범위를 초과하지 아니할 것
  2. 안테나는 무선설비를 작동할 수 있는 최소 안테나이득을 가질 것
  3. 정합은 신호의 반사손실이 최대화되도록 할 것
  4. 지향성은 복사전력이 목표하는 방향을 벗어나지 아니하도록 안정적일 것
(정답률: 72%)
  • "정합은 신호의 반사손실이 최대화되도록 할 것"이 알맞지 않은 것이다. 정합은 신호의 반사손실을 최소화하는 것이 목적이다. 이는 안테나와 전송선간의 임피던스 매칭을 위해 필요한 것이다. 임피던스 매칭이 되지 않으면 신호의 일부가 반사되어 손실이 발생하게 된다. 따라서 정합은 신호의 반사손실을 최소화하여 전송 효율을 높이는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
