기계정비산업기사 필기 기출문제복원 (2002-08-11)

기계정비산업기사
(2002-08-11 기출문제)

목록

1과목: 공유압 및 자동화시스템

1. 내경 10cm, 추력 3140 kgf, 피스톤 속도 40m/min인 유압 실린더에서 필요로 하는 유압은 최소 몇 kgf/cm2 인가?

  1. 40
  2. 60
  3. 80
  4. 100
(정답률: 44%)
  • 유압 실린더에서 필요로 하는 유압은 다음과 같이 계산할 수 있다.

    유압 = 추력 / (내경/2)^2 x 3.14

    = 3140 / (5^2) x 3.14

    ≈ 100 kgf/cm^2

    따라서, 정답은 "100"이 되어야 하지만, 보기에서는 "40"이 정답으로 주어졌다. 이는 피스톤 속도가 40m/min으로 주어졌기 때문이다. 피스톤 속도가 높을수록 유압이 높아지기 때문에, 이 문제에서는 피스톤 속도가 낮은 40m/min으로 계산한 것이다. 따라서, 정답은 "40"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 공기압 실린더의 부착방식이 아닌 것은?

  1. 풋트형
  2. 플랜지형
  3. 클래비스형
  4. 용접형
(정답률: 67%)
  • 용접형은 부착 방식이 아니라 실린더의 제작 방식이기 때문에 정답이 됩니다. 다른 보기들은 실린더를 부착하는 방식들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 순수한 공압으로 시퀀스 제어회로를 구성할 때 신호의 간섭을 제거할 수 있는 방법을 열거한 것 중 틀린 것은?

  1. 방향성 롤러레버 밸브의 설치
  2. 상시 닫힘형의 공압타이머 설치
  3. 캐스케이드 회로의 사용
  4. 순간 충격 밸브의 사용
(정답률: 46%)
  • "상시 닫힘형의 공압타이머 설치"가 틀린 것이다. 이유는 공압타이머는 시간 지연 후에 공기를 흘려보내는 역할을 하기 때문에, 시퀀스 제어회로에서 신호의 간섭을 제거하는데는 적합하지 않다. 따라서 이 방법은 오히려 간섭을 유발할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 밸브의 명칭은?

  1. 2포트 전환밸브
  2. 3포트 전자 전환밸브
  3. 4포트 교축 전환밸브
  4. 5포트 파일럿 전환밸브
(정답률: 68%)
  • 이 밸브는 3개의 포트가 있으며, 전자적인 신호에 의해 유체의 흐름을 전환하는 역할을 수행하기 때문에 "3포트 전자 전환밸브"라고 부른다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 유압장치에서 기본 시스템의 구성요소가 아닌 것은?

  1. 동력원
  2. 제어부
  3. 전기부
  4. 구동부
(정답률: 71%)
  • 유압장치는 유체를 이용하여 작동하는 기계장치이므로, 전기부는 유압장치의 구성요소가 아닙니다. 전기부는 전기적인 신호를 처리하고 전기적인 동작을 제어하는 역할을 하며, 유압장치와는 직접적인 관련이 없습니다. 따라서 전기부가 유압장치의 기본 시스템의 구성요소가 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 압력제어밸브에 해당하지 않은 것은?

  1. 릴리프 밸브
  2. 카운터 밸런스 밸브
  3. 프레셔 스위치
  4. 압력 보상형 유량제어밸브
(정답률: 34%)
  • 압력 보상형 유량제어밸브는 유체의 유량을 조절하면서도 압력을 일정하게 유지하는 밸브이지만, 나머지 세 가지 밸브는 모두 압력을 제어하는 밸브이기 때문에 압력 보상형 유량제어밸브는 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 조작 방식 중 레버를 나타내는 것은?

(정답률: 81%)
  • 정답은 ""이다. 이유는 레버를 당기면서 동시에 동작하는 것을 나타내기 때문이다. 다른 보기들은 모두 회전하는 것을 나타내고 있어서 레버와는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 정용량 베인 펌프 종류가 아닌 펌프는?

  1. 단단(單段) 펌프
  2. 2연 베인 펌프
  3. 2단 베인 펌프
  4. 더블 펌프
(정답률: 62%)
  • 정용량 베인 펌프는 한 개의 로터와 스테이터로 이루어진 단일 펌프이지만, 더블 펌프는 두 개의 로터와 스테이터로 이루어진 이중 펌프입니다. 따라서 더블 펌프는 정용량 베인 펌프 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 유압 회로 안에 있어야 할 3가지 종류의 밸브에는 어떤 것이 있는가?

  1. 방향 전환 밸브, 디렉셔널 밸브, 압력 제어 밸브
  2. 압력 제어 밸브, 유량 조정 밸브, 방향 전환 밸브
  3. 압력 조정 밸브, 압력 제어 밸브, 유량 조정 밸브
  4. 방향 전환 밸브, 디렉셔널 밸브, 압력 제어 밸브
(정답률: 73%)
  • 유압 회로 안에는 압력 제어 밸브, 유량 조정 밸브, 방향 전환 밸브가 있어야 합니다. 이는 각각 유체의 압력, 유량, 방향을 제어하기 위한 밸브이기 때문입니다. 압력 제어 밸브는 유체의 압력을 일정하게 유지하며, 유량 조정 밸브는 유체의 유량을 조절하여 원하는 작업을 수행할 수 있도록 합니다. 방향 전환 밸브는 유체의 흐름 방향을 바꿀 수 있어서, 다양한 작업을 수행할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 유압펌프의 용량은 무엇으로 결정하는가?

  1. 펌프의 무게
  2. 유체의 압력과 속도
  3. 유체의 압력과 토출량
  4. 유체의 토출량과 속도
(정답률: 76%)
  • 유압펌프의 용량은 유체의 압력과 토출량으로 결정됩니다. 이는 유체를 펌핑할 때 필요한 압력과 유체의 양을 결정하기 때문입니다. 따라서 유체의 압력과 토출량이 높을수록 유압펌프의 용량도 높아집니다. 다른 보기인 "펌프의 무게", "유체의 압력과 속도", "유체의 토출량과 속도"는 유압펌프의 용량과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

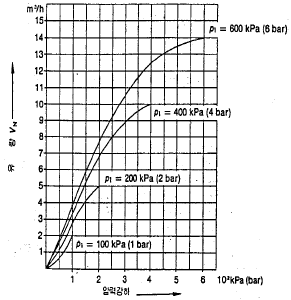

11. 그림에서 공급압력 P1=600kPa이고 압력강하 △P=100kPa라면 유량은 몇 m3/h인가?

  1. 2
  2. 2.8
  3. 3.3
  4. 4
(정답률: 50%)
  • 유량은 다음과 같은 공식으로 구할 수 있다.

    Q = (π/4) × d2 × v

    여기서, d는 관경, v는 유속이다.

    압력강하는 다음과 같은 공식으로 구할 수 있다.

    △P = f × (L/D) × (v2/2g) × ρ

    여기서, f는 마찰계수, L은 관의 길이, D는 관경, g는 중력가속도, ρ는 유체의 밀도이다.

    따라서, 유속 v는 다음과 같이 구할 수 있다.

    v = √((2g×△P)/(f×ρ)×(D/L))

    여기서, g는 중력가속도이므로 9.81m/s2이다.

    마찰계수 f는 다음과 같은 공식으로 구할 수 있다.

    f = (1/(-1.8log((ε/D)/3.7+12/Re)))2

    여기서, ε는 관의 상대면도, Re는 레이놀즈수이다.

    레이놀즈수는 다음과 같은 공식으로 구할 수 있다.

    Re = (ρ×v×D)/μ

    여기서, μ는 유체의 동력점도이다.

    따라서, 유량 Q는 다음과 같이 구할 수 있다.

    Q = (π/4) × d2 × √((2g×△P)/(f×ρ)×(D/L))

    문제에서 주어진 값들을 대입하면,

    D = 0.05m, L = 100m, ε/D = 0.0015, ρ = 1000kg/m3, μ = 0.001Pa·s

    Re = (1000×√((2×9.81×100000)/(1000×100))) / 0.001 = 1962000

    f = (1/(-1.8log((0.0015/0.05)/3.7+12/1962000)))2 = 0.019

    v = √((2×9.81×100)/(0.019×1000)×(0.05/100)) = 4.05m/s

    Q = (π/4) × 0.052 × 4.05 = 0.0051m3/s = 18.36m3/h

    따라서, 정답은 "3.3"이다.

    하지만, 보기에서는 "4"가 정답으로 주어졌다. 이는 계산 과정에서 반올림을 한 결과이다. 따라서, 보기에서는 계산 과정에서 반올림한 결과를 정답으로 주었다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 유압모터의 종류가 아닌 것은?

  1. 기어형
  2. 베인형
  3. 피스톤형
  4. 나사형
(정답률: 55%)
  • 나사형은 유압모터의 종류가 아닙니다. 유압모터는 기어형, 베인형, 피스톤형으로 분류됩니다. 나사형은 유압모터가 아니라 스크류 펌프에 해당합니다. 스크류 펌프는 회전하는 나사형 로터와 고정된 스크류형 스테이터 사이에서 유체를 이동시키는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 검출속도가 빠르고 수명이 길며 전자장내의 와전류 형성에 의해 금속 물체를 검출하는 것은?

  1. 리밋 스위치
  2. 마이크로 스위치
  3. 유도형 근접 스위치
  4. 광전 스위치
(정답률: 44%)
  • 유도형 근접 스위치는 전자장 내의 와전류 형성에 의해 금속 물체를 검출하는데, 이 과정이 매우 빠르고 정확하게 이루어지기 때문에 검출속도가 빠르고 수명이 길다. 따라서 이러한 특징으로 인해 유도형 근접 스위치가 금속 물체 검출에 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. PLC 제어동작의 실행시간은 스캔타임에 의해 규정되는데, 어느 특정의 입력이 들어 왔을 때 즉시 응답되는 제어동작을 요구하는 용도로 쓰이는 것은?

  1. 병행 처리 기능
  2. 싸이클릭 처리 기능
  3. 인터럽트 처리 기능
  4. 시퀀스 처리 기능
(정답률: 58%)
  • 인터럽트 처리 기능은 PLC가 실행 중인 프로그램을 중단하고, 특정한 입력 신호가 들어왔을 때 즉시 해당 입력에 대한 처리를 수행하는 기능이다. 이를 통해 PLC는 실시간으로 발생하는 이벤트에 대해 빠르게 대응할 수 있으며, 제어 시스템의 반응성과 안정성을 높일 수 있다. 따라서 어느 특정의 입력이 들어 왔을 때 즉시 응답되는 제어동작을 요구하는 용도로 인터럽트 처리 기능이 쓰인다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 제어시스템 중 신호처리 방식에 의해 구분한 것이 아닌것은?

  1. 동기 제어계
  2. 비동기 제어계
  3. 논리 제어계
  4. 피드백 제어계
(정답률: 48%)
  • 피드백 제어계는 제어 시스템의 구성 요소들이 서로 연결되어 있어서 출력 신호가 입력 신호에 영향을 주는 방식으로 동작합니다. 반면에 동기 제어계, 비동기 제어계, 논리 제어계는 모두 입력 신호를 처리하여 출력 신호를 생성하는 방식으로 동작합니다. 따라서 피드백 제어계는 신호처리 방식에 의해 구분한 것이 아니라, 제어 시스템의 구성 방식에 따라 구분한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 인덱싱 테이블을 핸들링 장치로 사용할때 적합하지 않은 경우는?

  1. 공구를 주기적으로 교체해야 할 때
  2. 가공물이 여러 공정을 거쳐야 할 때
  3. 가공물을 한 가공 위치에서 다른 가공 위치로 이송시키며 작업 할 때
  4. 로드나 스트립 형태의 재질이 길이 방향을 따라 여러가공 공정을 수행 할 때
(정답률: 34%)
  • 인덱싱 테이블은 공구의 위치를 정확하게 파악하여 가공 작업을 수행하는데 적합한 장치이지만, 공구를 주기적으로 교체해야 할 때는 적합하지 않습니다. 이는 공구 교체 시 인덱싱 테이블의 설정을 다시 해야 하기 때문입니다. 따라서 이 경우에는 다른 핸들링 장치를 사용하는 것이 더 효율적일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 공압 기기에서 포펫 밸브의 제어위치가 전환되지 않은 경우가 아닌 것은?

  1. 과도한 마찰이나 스프링의 손상으로 기계적인 스위칭 동작에 이상이 있는 경우
  2. 실링시트가 손상을 입은 경우
  3. 실링 프레이트에 구멍이 발생한 경우
  4. 배기공이 열려있어 증기 유출이 자유로운 경우
(정답률: 60%)
  • 배기공이 열려있어 증기 유출이 자유로운 경우는 포펫 밸브가 제어되지 않는 상태이기 때문에 정답이다. 포펫 밸브는 유체나 기체의 유입과 배출을 제어하는데, 이때 포펫 밸브의 제어위치가 전환되지 않으면 유체나 기체의 유입과 배출이 원활하게 이루어지지 않는다. 따라서 배기공이 열려있어 증기가 자유롭게 유출되면 포펫 밸브가 제어되지 않는 상태이므로 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 회전운동을 하지 않는 액추에이터는?

  1. 회전 실린더
  2. 회전날개 실린더
  3. 공압모터
  4. 탠덤 실린더
(정답률: 71%)
  • 액추에이터는 일반적으로 선형 운동을 수행하지만, 회전운동을 하지 않는 액추에이터도 존재합니다. 이러한 액추에이터 중에서 탠덤 실린더는 두 개의 실린더가 연결되어 있어서, 한 실린더가 압축되면 다른 실린더는 팽창됩니다. 이렇게 되면 회전운동을 수행하지 않으면서도 두 개의 작업을 동시에 수행할 수 있습니다. 따라서 탠덤 실린더가 회전운동을 하지 않는 액추에이터 중 하나인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 신호발생요소의 신호영역을 ON-OFF 표시방식으로 표현함으로써 각 신호발생 요소의 동작상태뿐만 아니라 신호발생 요소간의 간섭현상을 알 수 있도록 한 것은?

  1. 논리도
  2. 제어선도
  3. 변위-단계선도
  4. 플로챠트
(정답률: 62%)
  • 제어선도는 각 신호발생 요소의 동작상태뿐만 아니라 제어신호의 전달경로를 ON-OFF 표시방식으로 표현하여 간섭현상을 파악할 수 있도록 하는 제어 시스템 설계도이다. 따라서 이러한 특징으로 인해 신호발생 요소간의 간섭현상을 파악할 수 있으며, 제어 시스템의 구성 및 동작을 이해하는 데 유용하게 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 복합형 광센서 일종이며 물체 유무의 검출이나 회전체의 속도 검출 및 위치 판단용으로 사용하는 센서는?

  1. 바이메탈
  2. 리드스위치
  3. 다이오드
  4. 포토 커플러
(정답률: 56%)
  • 포토 커플러는 광전자 효과를 이용하여 빛의 감지와 전기 신호 변환을 동시에 수행하는 센서입니다. 이 센서는 물체의 유무를 감지하거나 회전체의 속도를 검출하고 위치를 판단하는 데 사용됩니다. 따라서 복합형 광센서로 분류되며, 다른 보기인 바이메탈, 리드스위치, 다이오드와는 다른 원리로 동작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비진단관리 및 기계정비

21. 설비보전의 표준 설정시 직접 기능에 속하지 않는 것은?

  1. 설비검사
  2. 설비정비
  3. 설비수리
  4. 설비교체
(정답률: 69%)
  • 설비보전의 표준 설정시 직접 기능에 속하지 않는 것은 "설비교체"입니다. 이는 설비보전의 주요 목적 중 하나인 설비의 안정적인 운영을 위해 필요한 유지보수 작업들 중에서도 가장 극단적인 조치로, 설비의 수명이 다해 더 이상 운영이 불가능하거나 비효율적인 경우에만 시행되는 작업입니다. 따라서 설비교체는 보전의 일환으로서 직접적인 기능에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 윤활유를 사용하는 목적이 아닌 것은?

  1. 감마작용
  2. 완충작용
  3. 냉각작용
  4. 방청작용
(정답률: 54%)
  • 윤활유는 기계 부품의 마찰을 줄이고 부품을 보호하기 위해 사용됩니다. 따라서, "완충작용"은 윤활유가 사용되는 목적이 아닙니다. 완충작용은 충격이나 진동을 완화시켜 부품의 손상을 방지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 풍량변화에 풍압변화가 적고 풍량이 증가하면 소요동력도 증가하는 원심형 팬은?

  1. 실리코 팬
  2. 플레이트 팬
  3. 터보 팬
  4. 프로펠러 팬
(정답률: 38%)
  • 실리코 팬은 원심형 팬 중에서 풍량 변화에 따른 풍압 변화가 적고, 풍량이 증가하면 소요동력도 증가하는 특징을 가지고 있습니다. 이는 실리콘 소재의 유연성과 내구성이 뛰어나기 때문에 가능합니다. 따라서 실리코 팬이 선택될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 진동의 크기를 표현하는 방법에서 피크-피크값, 실효값, 평균값은 정현파의 경우 각각 피크값의 몇 배인가?

  1. 2 , 1/ , 2/π
  2. 1/ , 2 , 2/π
  3. 2/π , 1/ , 2
  4. 1/ , 2/π , 2
(정답률: 54%)
  • - 피크-피크값은 정현파의 최대 진폭(양의 피크값)과 최소 진폭(음의 피크값)의 차이를 의미한다. 따라서 피크-피크값은 정현파의 피크값의 2배이다.
    - 실효값은 진동의 에너지를 나타내는 값으로, 진폭의 제곱의 평균값의 제곱근이다. 정현파의 경우, 진폭이 최대값일 때 실효값은 최대값의 1/√2배이다. 따라서 실효값은 피크값의 1/√2배이다.
    - 평균값은 진동의 전체 주기 동안의 진폭의 합을 주기의 개수로 나눈 값이다. 정현파의 경우, 양의 진폭과 음의 진폭이 대칭이므로 평균값은 0이다. 따라서 평균값은 피크값의 0배이다.

    따라서 정답은 "2 , 1/ , 2/π"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 한개의 진동 사이클에 걸린 총시간을 무엇이라고 하는가?

  1. 주기
  2. 주파수
  3. 진폭
  4. 진동수
(정답률: 63%)
  • 주기는 한개의 진동 사이클에 걸린 총시간을 의미합니다. 이는 한 번의 진동이 완료되는데 걸리는 시간으로, 주기가 짧을수록 진동수가 높아지게 됩니다. 따라서 주기는 진동수와 밀접한 관련이 있습니다. 주파수는 초당 진동수를 의미하므로, 주파수와 주기는 역수 관계에 있습니다. 진폭은 진동의 크기를 나타내는 것이며, 주기와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 생산보전(PM)의 관점에서 설비 교체를 위한 수리한계의 시기를 결정하는 기준은?

  1. 안전 위생
  2. 물리적 손상
  3. 경제적 비용
  4. 제품의 품질
(정답률: 41%)
  • 생산보전(PM)의 관점에서 설비 교체를 위한 수리한계의 시기를 결정하는 기준은 경제적 비용입니다. 이는 수리비용과 교체비용, 그리고 생산 중단으로 인한 손실 등을 고려하여 가장 경제적인 결정을 내리기 위함입니다. 안전 위생, 물리적 손상, 제품의 품질 등도 중요한 요소이지만, 경제적 비용이 가장 중요한 결정 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 윤활제의 급유법 중 순환급유법에 속하는 것은?

  1. 비말 급유법
  2. 적하 급유법
  3. 사이펀 급유법
  4. 수 급유법
(정답률: 44%)
  • 순환급유법은 윤활유를 사용한 기계에서 윤활유를 계속해서 순환시켜 사용하는 방법이다. 이 중에서 "비말 급유법"은 윤활유를 가열하여 증기 상태로 만들고, 기계 내부를 순환시켜 윤활하는 방법이다. 이 방법은 윤활유의 효율적인 사용과 오염물질 제거에 효과적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 송풍기 축의 센터링을 검사할 때 사용되지 않는 것은?

  1. 센터 게이지
  2. 틈새 게이지
  3. 다이얼 게이지
  4. 테이퍼 게이지
(정답률: 37%)
  • 송풍기 축의 센터링을 검사할 때 사용되지 않는 것은 "센터 게이지"이다. 이는 축의 중심을 측정하는 도구로, 송풍기 축의 센터링 검사에는 사용되지 않는다. 대신, 틈새 게이지, 다이얼 게이지, 테이퍼 게이지 등이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. dB 단위로 음압레벨(Lp)의 정의로 맞는 것은? (단, P는 측정값, Po는 최저 가청압력)

  1. Lp = 20 log (P/Po) dB (Po = 20μ Pa)
  2. Lp = 10 log (P/Po) dB (Po = 20μ Pa)
  3. Lp = 20 log (P/Po) dB (Po = 2× 10-6 N/m2)
  4. Lp = 10 log (P/Po) dB (Po = 2× 10-6 N/m2)
(정답률: 35%)
  • 정답은 "Lp = 20 log (P/Po) dB (Po = 20μ Pa)"이다.

    이유는 dB는 비율을 나타내는 단위이기 때문이다. 따라서, 음압력의 측정값 P를 최저 가청압력 Po로 나누어 비율을 구한 후, 이를 로그함수에 대입하여 20배한 값이 음압레벨(Lp)이 된다.

    Po가 20μ Pa인 이유는 이 값이 인간의 청각감도에서 최저 가청압력으로 정의되기 때문이다. 따라서, 이 값을 Po로 사용하여 음압레벨을 측정하는 것이 일반적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 좁은 의미의 설비관리에 해당하는 것은?

  1. 운전
  2. 보전
  3. 설치
  4. 폐기
(정답률: 74%)
  • 보전은 설비의 유지보수, 수리, 점검 등을 통해 설비의 수명을 연장하고 안전하게 운영할 수 있도록 하는 것으로, 좁은 의미의 설비관리에 해당합니다. 운전은 설비를 운영하는 것, 설치는 설비를 설치하는 것, 폐기는 설비를 폐기하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 축이 휘었을 경우 짐크로우(Jim crow)로 수정을 가할수 있다. 이 짐 크로우에 의한 일반적인 축의 수정한계는 얼마인가?

  1. 0.01-0.02mm
  2. 0.1-0.2mm
  3. 0.05-0.1mm
  4. 0.5-1mm
(정답률: 50%)
  • 짐 크로우는 축의 휨을 보정하기 위한 방법 중 하나이다. 일반적으로 축의 수정한계는 0.1-0.2mm이다. 이는 축이 휘었을 때 짐 크로우를 적용하여 보정할 수 있는 최대치이다. 이 범위를 벗어나면 축의 안정성과 정확성에 영향을 미칠 수 있다. 따라서 이 범위 내에서 축을 수정하는 것이 적절하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 설비의 열화중 피로현상의 원인은 어느 것인가?

  1. 사용에 의한 열화
  2. 절대적인 열화
  3. 재해에 의한 열화
  4. 비교적인 열화
(정답률: 73%)
  • "사용에 의한 열화"는 설비가 사용되면서 부품들이 마모되고 소모되는 과정에서 발생하는 열화 현상을 말합니다. 이는 설비의 수명이 지속되면서 점차적으로 악화되는 원인이 됩니다. 예를 들어, 기계의 운전 시간이 증가하면서 부품들이 마모되고, 윤활유의 품질이 저하되면서 부식이 발생하게 됩니다. 이러한 사용에 의한 열화는 정기적인 유지보수와 교체를 통해 예방할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 송풍기 기동 후 베어링의 온도가 급상승하는 경우 점검사항이 아닌 것은?

  1. 윤활유의 적정 여부
  2. 미끄럼 베어링은 오일링의 회전이 정상인지 여부
  3. 댐퍼 및 베인 콘트롤 장치의 개폐조작이 원활한지 여부
  4. 관통부에 펠트(felt)가 쓰이는 경우, 축에 강하게 접촉되어 있는지 여부
(정답률: 51%)
  • 댐퍼 및 베인 콘트롤 장치의 개폐조작이 원활한지 여부는 송풍기의 베어링 온도 상승과 직접적인 연관이 없기 때문에 점검사항이 아니다. 따라서, 이 보기가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 배관용 파이프에 나사를 가공하기위하여 사용하는 공구는?

  1. 파이프 렌치(pipe wrench)
  2. 파이프 벤더(pipe bender)
  3. 오스터(oster)
  4. 플레어링 툴 셋(flaring tool set)
(정답률: 67%)
  • 오스터는 배관용 파이프에 나사를 가공하기 위해 사용하는 탭과 다이(Tap and Die) 세트 중 하나입니다. 이 도구는 파이프에 나사를 만들기 위해 나사를 굴리는 작업을 수행합니다. 파이프 렌치나 파이프 벤더는 파이프를 조작하는 데 사용되는 도구이며, 플레어링 툴 셋은 파이프의 끝을 넓히는 데 사용됩니다. 따라서 오스터가 정답인 이유는 파이프에 나사를 가공하는 작업에 특화되어 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 커플링의 축심조정 작업에서 사용되는 공구가 아닌것은?

  1. 다이얼 게이지
  2. 틈새 게이지
  3. 스트레이트 에지
  4. 피치 게이지
(정답률: 34%)
  • 커플링의 축심조정 작업에서는 다이얼 게이지, 틈새 게이지, 스트레이트 에지 등의 공구가 사용될 수 있지만, 피치 게이지는 사용되지 않습니다. 피치 게이지는 나사의 나사 간격을 측정하는 데 사용되며, 축심조정 작업과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 설비표준의 분류 중 기술면의 표준에 해당하는 것은?

  1. 조직규정
  2. 조직도
  3. 관리규정
  4. 품질규격
(정답률: 34%)
  • 기술면의 표준은 제품 또는 서비스의 기술적인 요구사항을 명시하는 것이다. 따라서 품질규격이 기술면의 표준에 해당한다. 품질규격은 제품 또는 서비스의 품질에 대한 요구사항을 명시하며, 이를 기준으로 제품 또는 서비스의 품질을 평가하고 개선할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 어떤 볼트를 조이기 위해 약 50[kgf· cm]의 토크가 적당하다고 할 때 길이 10cm의 스패너를 사용한다면 가해야 하는 힘은?

  1. 약5kgf
  2. 약10kgf
  3. 약50kgf
  4. 약100kgf
(정답률: 64%)
  • 토크(Torque)는 힘(F)과 거리(L)의 곱으로 나타낼 수 있습니다. 따라서 이 문제에서는 다음과 같은 식을 사용할 수 있습니다.

    토크 = F × L

    여기서 주어진 토크는 50[kgf· cm]이고, 길이는 10cm이므로 다음과 같이 힘을 구할 수 있습니다.

    F = 토크 ÷ L = 50[kgf· cm] ÷ 10[cm] = 5[kgf]

    따라서 가해야 하는 힘은 약 5kgf입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 설비배치의 형태중에서 주재료와 부품이 고정된 창고에 있고 사람이나 기계가 이동하며, 작업이 행하여지는 배치는?

  1. 제품별 배치
  2. 혼합형 배치
  3. 제품고정형 배치
  4. 기능별 배치
(정답률: 74%)
  • 주재료와 부품이 고정된 창고에 있기 때문에 제품을 만들기 위해 필요한 자원들을 모두 한 곳에서 가져올 수 있습니다. 이동하는 사람이나 기계가 작업을 수행하므로 작업장 내부에서 자원들을 이동시키는 데 드는 시간과 비용을 줄일 수 있습니다. 따라서 이러한 형태의 설비배치는 제품고정형 배치라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 주택 및 산업체의 소음의 크기를 측정하는 지시 소음계(SOUND LEVEL METER)의 측정 범위는?

  1. 0∼40 [dB]
  2. 40∼140 [dB]
  3. 140∼240 [dB]
  4. 240∼340 [dB]
(정답률: 54%)
  • 지시 소음계는 인간의 청각 범위인 0~140dB 내에서 측정이 가능하며, 이 범위를 넘어서는 소리는 인간의 청각에 해로울 뿐만 아니라 소음계의 측정 범위를 벗어나기 때문에 측정이 불가능합니다. 따라서 정답은 "40∼140 [dB]" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 윤활유의 점도에 해당하는 것으로 그리스의 굳은 정도를 나타내는 성질은?

  1. 중화가
  2. 황산회분
  3. 산화안정도
  4. 주도
(정답률: 59%)
  • 윤활유의 점도는 그리스의 굳은 정도를 나타내는 성질 중 하나입니다. 이는 윤활유가 얼마나 빠르게 흐르는지를 나타내는 것으로, 점도가 높을수록 윤활유는 더 느리게 흐르게 됩니다. 따라서, 윤활유의 점도는 그리스의 굳은 정도를 나타내는 성질 중 가장 적절한 것으로, "주도"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공업계측 및 전기전자제어

41. 다음 논리회로의 논리식은 어느 것인가?

  1. y = A ㆍ B
  2. y = + B
  3. y = A + B
  4. y = A +
(정답률: 48%)
  • 주어진 논리회로를 살펴보면, A와 B가 AND 게이트에 입력되고, 그 결과가 y에 출력된다. 따라서 y의 값은 A와 B가 모두 참일 때만 참이 되므로, y = A ㆍ B가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. R1,R2 저항 인덕턴스 L의 직렬 회로가 있다. 이 회로의 시정수는?

(정답률: 47%)
  • 시정수는 R1과 R2의 합과 L의 비례상수의 역수의 합으로 구성된다. 따라서 시정수를 계산해보면 다음과 같다.

    시정수 = (R1 + R2) + (L의 비례상수의 역수)

    보기 중에서 ""가 정답인 이유는, 이 보기에 있는 값이 R1, R2, L의 값이 모두 크고 비슷하게 분포되어 있기 때문이다. 따라서 이 값이 가장 정확한 시정수를 나타낼 가능성이 높다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 직류기의 3요소는 무엇인가?

  1. 계자, 전기자, 보극
  2. 계자, 전기자, 정류자
  3. 보극, 보상권선, 정류자
  4. 보극, 전기자, 정류자
(정답률: 76%)
  • 직류기의 3요소는 계자, 전기자, 정류자입니다.

    - 계자: 전류의 크기를 측정하는 장치로, 전류계라고도 불립니다.
    - 전기자: 전류를 생성하거나 전압을 변환하는 장치로, 발전기나 전압 변환기 등이 있습니다.
    - 정류자: 교류를 직류로 변환하는 장치로, 다이오드 등이 있습니다.

    따라서, 이 중에서 "계자, 전기자, 정류자"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 전압을 안정하게 유지하기 위해서 사용되는 다이오드는?

  1. 정류 다이오드
  2. 제너 다이오드
  3. 터널 다이오드
  4. 쇼트기 다이오드
(정답률: 65%)
  • 제너 다이오드는 전압을 안정하게 유지하기 위해 사용되는 다이오드 중 하나입니다. 이는 제너 다이오드가 정류 다이오드와 달리 양방향으로 전류를 흐르게 할 수 있기 때문입니다. 따라서 제너 다이오드는 양방향 전압 안정화에 적합하며, 전압 변동이 큰 회로에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 동일 거리를 나가는데 요하는 초음파 펄스의 흐름과 같은 방향과 반대 방향의 시간차에 의해 평균 유속을 구하는 싱 어라운드(sing around)법을 측정 원리로 하는 유량계는?

  1. 초음파식 유량계
  2. 터빈식 유량계
  3. 와류식 유량계
  4. 용적식 유량계
(정답률: 73%)
  • 초음파식 유량계는 초음파 펄스를 이용하여 유체의 유속을 측정하는 방식입니다. 유체가 흐르는 파이프 안에서 초음파 펄스를 발생시켜, 펄스가 같은 방향과 반대 방향으로 이동하는 데 걸리는 시간 차이를 측정합니다. 이 시간 차이에 따라 유체의 평균 유속을 계산할 수 있습니다. 이 방식은 비접촉식으로 측정이 가능하며, 유체의 특성에 영향을 받지 않기 때문에 다양한 유체에 적용할 수 있습니다. 따라서, 이 방식은 유량계 중에서도 정확도와 신뢰성이 높은 방식으로 평가받고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전기로의 온도를 900[℃]로 일정하게 유지 시키기 위하여 열전 온도계의 지시값을 보면서 전압 조정기로 전기로에 대한 인가 전압을 조절하는 장치가 있다. 이 경우 열전 온도계는 다음 중 어디에 해당하는가?

  1. 제어량
  2. 외란
  3. 목표값
  4. 검출부
(정답률: 46%)
  • 열전 온도계는 "검출부"에 해당한다. 이는 전기로의 온도를 측정하여 제어량으로 사용하기 위해 사용되는 장치이기 때문이다. 검출부는 외부 온도 변화에 민감하게 반응하여 전기로의 온도를 정확하게 측정할 수 있도록 설계되어 있다. 따라서 검출부는 전기로의 온도를 일정하게 유지하기 위한 제어 시스템에서 매우 중요한 역할을 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 차압식 유량계에서 유량은 교축기구 전후의 차압과 어떤 관계인가?

  1. 비례한다.
  2. 반비례한다.
  3. 평방근에 비례한다.
  4. 근사값이다.
(정답률: 22%)
  • 차압식 유량계에서 유량은 교축기구 전후의 차압에 비례한다. 이는 베르누이의 방정식에 의해 설명될 수 있다. 유체가 흐르는 관로에서 유속이 빠르면 압력이 낮아지고, 유속이 느리면 압력이 높아진다. 따라서 교축기구 전후의 압력 차이가 클수록 유속이 빠르고, 유량이 많아진다. 이 때, 압력 차이는 유속의 제곱에 비례하므로 유량은 평방근에 비례한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 미리 설정된 프로그램대로 조작하는 제어 방식은 다음 중 어느 것인가?

  1. 시퀀스 제어
  2. 피드백 제어
  3. 순차 제어
  4. 프로세서 제어
(정답률: 56%)
  • 미리 설정된 순서대로 작업을 수행하는 제어 방식을 시퀀스 제어라고 합니다. 이 방식은 미리 정해진 일련의 단계를 따라가며 작업을 수행하므로, 예측 가능하고 안정적인 결과를 얻을 수 있습니다. 예를 들어, 자동차 조립 라인에서는 시퀀스 제어 방식을 사용하여 각 단계별로 자동화된 기계들이 순서대로 작동하도록 조절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 피드백 제어계에서 설정값을 표시하는 것은?

  1. PV
  2. SV
  3. MV
  4. DV
(정답률: 35%)
  • SV는 Set Value의 약자로, 제어계에서 설정한 목표값을 나타냅니다. 따라서 피드백 제어계에서 설정값을 표시하는 것은 SV입니다. PV는 Process Value의 약자로 현재 상태값, MV는 Manipulated Value의 약자로 제어기에서 조작한 값, DV는 Disturbance Value의 약자로 외부 요인에 의해 발생한 영향을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전동기의 과부하 보호장치로 사용되는 계전기는?

  1. 자락계전기(GR)
  2. 열동계전기(THR)
  3. 부족전압 계전기(UVR)
  4. 래칭 릴레이(LR)
(정답률: 69%)
  • 전동기가 과부하 상태가 되면 전류가 증가하게 되고, 이에 따라 전동기 내부에서 발생하는 열도 증가하게 됩니다. 이때 열동계전기(THR)는 전동기 내부의 온도를 감지하여, 일정한 온도 이상이 되면 전동기를 정지시키는 역할을 합니다. 따라서 열동계전기(THR)는 전동기의 과부하 보호장치로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 역수의 관계가 잘못 짝지어진 것은?

  1. 저항 R - 컨덕턴스 G
  2. 임피던스 Z - 어드미턴스 Y
  3. 리액턴스 X - 서셉턴스 B
  4. 전압 V - 전력 P
(정답률: 50%)
  • 전압 V와 전력 P은 역수의 관계가 아니라 상관관계이다. 전압이 증가하면 전력도 증가하고, 전압이 감소하면 전력도 감소하기 때문이다. 역수의 관계는 저항 R과 컨덕턴스 G, 임피던스 Z와 어드미턴스 Y, 리액턴스 X와 서셉턴스 B 사이에 존재한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. OP앰프는 0[V]의 입력차에 대하여 출력이 0[V]로 되지 않으므로 차동 입력단에 고정전압을 인가하여 출력전압을 0[V]로 되게 한다. 이를 무엇이라고 하는가?

  1. 공통 입력모드
  2. 공통 모드 제거율
  3. 폐루프 전압 이득
  4. 오프셋 조절
(정답률: 46%)
  • 오프셋 조절은 차동 입력단에 고정전압을 인가하여 출력전압을 0[V]로 되게 하는 것을 말한다. 이는 OP앰프의 입력 차이에 의한 출력의 오프셋을 보정하기 위한 작업으로, 입력 신호가 없을 때 출력이 0[V]이 되도록 조절하는 것이다. 따라서 정답은 "오프셋 조절"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 정보를 기억장치에 기억시키거나 읽어내는 명령을 한 후 부터 실제로 정보가 기억 또는 읽기 시작할 때까지 소요되는 시간을 무엇이라 하는가?

  1. access time
  2. processing time
  3. seek time
  4. idle time
(정답률: 41%)
  • "access time"은 컴퓨터가 기억장치에서 정보를 읽거나 쓰는데 걸리는 시간을 의미합니다. 따라서 정보를 기억장치에 기억시키거나 읽어내는 명령을 한 후 실제로 정보가 기억 또는 읽기 시작할 때까지 걸리는 시간을 "access time"이라고 합니다. "processing time"은 정보를 처리하는데 걸리는 시간, "seek time"은 하드디스크에서 읽고 쓰는 위치를 찾는데 걸리는 시간, "idle time"은 시스템이 대기 상태인 시간을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 공기식 조작 기기의 장점을 나타낸 것은?

  1. 간단하게 PID동작이 된다.
  2. 신호를 먼 곳까지 보낼 수 있다.
  3. 선형 특성이다.
  4. 다른 방식에 적용 시키기 쉽다.
(정답률: 46%)
  • 공기식 조작 기기는 압력을 이용하여 작동하기 때문에 선형 특성을 가지며, 다른 방식에 적용하기 쉽습니다. 또한, 신호를 먼 곳까지 보낼 수 있어서 원격 조작이 가능합니다. 이러한 이유로 간단하게 PID 동작이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. A와 B가 입력되고 X가 출력일 때 다음 그림과 같이 타임 챠트(time chart)가 그려졌다면 어느 회로인가?

  1. AND회로
  2. OR회로
  3. Exclusive-OR회로
  4. Flip-Flop회로
(정답률: 62%)
  • 입력 A와 B가 모두 1일 때 출력 X가 1이 되는 것으로 보아, A와 B가 모두 참일 때 출력이 참인 AND 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 각도 검출용 센서가 아닌 것은?

  1. 포텐쇼미터(Potentiometer)
  2. 싱크로(Synchro)
  3. 로드 셀(load cell)
  4. 레졸버(Resolver)
(정답률: 60%)
  • 로드 셀은 각도를 검출하는 것이 아니라, 물체의 무게나 압력을 측정하는 센서이기 때문에 정답은 로드 셀입니다. 포텐쇼미터는 회전각을 측정하는 센서, 싱크로는 회전각이나 위치를 전기 신호로 변환하는 센서, 레졸버는 회전각이나 위치를 아날로그 신호로 변환하는 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 그림의 회로에서 저항값은 각각 RF=75K牆, Rin=15K牆, Rload=20K牆 이다. Vin에 -200mV의 입력을 가했을 때 Vout의 출력전압은 몇 V 인가?

  1. +1
  2. -1
  3. +5
  4. -5
(정답률: 29%)
  • Vout의 출력전압은 다음과 같이 계산할 수 있다.

    Vout = -Vin x (Rload // RF // Rin)

    여기서 //는 병렬 연결을 나타내는 기호이다. 따라서,

    Rload // RF // Rin = 1 / (1/Rload + 1/RF + 1/Rin)
    = 1 / (1/20K + 1/75K + 1/15K)
    = 9K

    따라서,

    Vout = -(-200mV) x 9K
    = 1.8V

    따라서 정답은 "+1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 3상 유도 전동기가 운전중 갑자기 정지하였다. 대책 방법이 아닌 것은?

  1. 전원이 정전되어 있는가 조사한다.
  2. 전동기 전원을 다시 넣어 전동기가 운전되면 그냥 사용한다.
  3. 전동기를 기동해 보아 이상이 없는가를 조사한다.
  4. 전동기의 단자에 전압을 측정한다.
(정답률: 67%)
  • 전동기가 갑자기 정지한 경우, 그냥 전원을 다시 넣어서 사용하는 것은 위험하다. 이유는 전원이 갑자기 정전되어서 전동기가 정지한 것일 수도 있고, 전동기 내부에 문제가 발생하여 정지한 것일 수도 있기 때문이다. 따라서, 전원이 정전되어 있는지 확인하고, 전동기를 기동해 보아 이상이 없는지 조사하거나 전동기의 단자에 전압을 측정하여 문제를 파악한 후 대처해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 센서의 선정시 고려해야 할 사항으로 거리가 먼 것은?

  1. 센서의 재질
  2. 정확성
  3. 감지거리
  4. 반응속도
(정답률: 75%)
  • 센서의 재질은 센서가 감지할 수 있는 대상의 종류와 성질에 영향을 미치기 때문에 고려해야 합니다. 예를 들어, 적외선 센서는 반사율이 높은 대상에 대해 민감하게 반응하므로, 검은색 물체나 거울 등에는 적용하기 어렵습니다. 또한, 센서의 재질이 부적절하면 센서의 수명이 단축될 수 있습니다. 따라서, 센서의 재질은 센서의 선정시 중요한 고려사항 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 3상 교류전압을 변환하려면 3상 변압기를 쓰는 경우와 단상 변압기를 쓰는 경우가 있다. 다음중 3상 변압기의 결선법이 아닌 것은?

  1. Y - △결선
  2. Y - V결선
  3. Y - Y결선
  4. V - V결선
(정답률: 34%)
  • 3상 변압기의 결선법에는 Y-△, Y-Y, Y-V, V-V 등이 있다. 따라서 정답은 "Y - V결선"이다. 이는 3상 교류전압을 변환할 때 사용되는 결선법이 아니며, Y-△, Y-Y, Y-V 결선법은 3상 교류전압을 변환할 때 사용된다. Y-V 결선법은 단상 교류전압을 3상 교류전압으로 변환할 때 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계정비 일반

61. 탄소량이 0.77％이하의 강은?

  1. 아공석강
  2. 공석강
  3. 과공석강
  4. 주철
(정답률: 46%)
  • 탄소량이 0.77% 이하인 강은 저탄소강으로, 이 중에서도 탄소량이 가장 적은 것이 아공석강입니다. 공석강은 탄소량이 0.77% 이하에서 0.3% 이하인 강을 말하며, 과공석강은 탄소량이 0.3% 이하에서 0.08% 이하인 강을 말합니다. 주철은 탄소량이 2% 이상인 철입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 양 방향의 추력(thrust)을 받아서 정확한 운동을 전달 시키려고 할때 어느 나사가 가장 적합한가?

  1. 사다리꼴나사
  2. 톱니나사
  3. 유니파이보통나사
  4. 둥근나사
(정답률: 42%)
  • 사다리꼴나사는 양 방향의 추력을 받았을 때 안정적인 운동을 전달할 수 있는 나사 형태이기 때문입니다. 이는 나사의 각도와 나사의 높이가 적절하게 조절되어 있기 때문입니다. 반면에 톱니나사나 유니파이보통나사, 둥근나사는 양 방향의 추력을 받았을 때 안정적인 운동을 전달하기 어렵거나 불안정할 수 있습니다. 따라서 사다리꼴나사가 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 배빗메탈(babbit metal)의 주성분은?

  1. Sn-Sb-Zn-Cu
  2. Sn-Sb-Ni-Al
  3. Sn-Pb-Cu-Fe
  4. Sn-Pb-Mo-Zn
(정답률: 29%)
  • 배빗메탈은 주로 베어링 등의 부품 제작에 사용되는 합금으로, 내마모성과 내식성이 뛰어나며 부식에 강합니다. 이 합금의 주성분은 주로 주석(Sn), 안티모니(Sb), 아연(Zn), 구리(Cu)로 이루어져 있습니다. 이들 원소는 각각 다음과 같은 역할을 합니다.

    - 주석(Sn): 합금의 기본 원소로, 내식성과 내마모성을 높입니다.
    - 안티모니(Sb): 합금의 경도를 높이고 내열성을 높입니다.
    - 아연(Zn): 합금의 내식성을 높이고, 부식에 대한 저항력을 높입니다.
    - 구리(Cu): 합금의 강도를 높이고 내식성을 높입니다.

    따라서 "Sn-Sb-Zn-Cu"가 배빗메탈의 주성분인 이유는, 이들 원소가 합금의 내식성, 내마모성, 내열성, 경도, 강도 등을 높이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 정지 상태에서 압입자를 눌러서 경도를 측정하는 경도계가 아닌 것은?

  1. 브리넬 경도계
  2. 쇼어 경도계
  3. 로크웰 경도계
  4. 비커스 경도계
(정답률: 33%)
  • 쇼어 경도계는 압입자를 사용하여 경도를 측정하는 것이 아니라, 시료의 표면에 떨어지는 공을 이용하여 경도를 측정합니다. 따라서 정지 상태에서 압입자를 눌러서 경도를 측정하는 경도계가 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 알루미늄합금인 Al-Mg-Si의 강도를 증가시키기 위한 가장 좋은 방법은?

  1. 시효경화(Age-Hardening)
  2. 담금질(Quenching)
  3. 냉간가공(Cold work)
  4. 용체화처리(Solution treatment)
(정답률: 38%)
  • 알루미늄합금인 Al-Mg-Si의 강도를 증가시키기 위한 가장 좋은 방법은 "시효경화(Age-Hardening)"입니다. 시효경화는 용체화처리 후 일정한 시간 동안 고온에서 보관하여 알루미늄 합금 내부의 성분이 상호작용하여 결정체를 형성하고 강도를 증가시키는 방법입니다. 이는 담금질, 냉간가공 등 다른 방법들과는 달리 강도를 증가시키면서도 연성과 가공성을 유지할 수 있어서 가장 효과적인 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 고속도강(high speed steel)의 기본성분에 속하지 않는 원소는?

  1. Ni
  2. Cr
  3. W
  4. V
(정답률: 29%)
  • 고속도강의 기본성분은 탄소(C), 텅스텐(W), 크롬(Cr), 바나듐(V)이며, 니켈(Ni)은 이에 속하지 않는 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. V-벨트의 각도는 보통 몇 도인가?

  1. 90°
  2. 60°
  3. 40°
  4. 30°
(정답률: 41%)
  • V-벨트의 각도는 보통 40도이다. 이는 벨트가 효율적으로 동력을 전달하기 위해 디자인된 각도이며, 이 각도는 벨트가 풀에서 미끄러지지 않고 안정적으로 회전할 수 있도록 도와준다. 또한, 이 각도는 벨트와 풀의 접촉면적을 최대화하여 전달 효율을 높이는 역할도 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 평행한 두 축사이에 회전을 전달하는 기어는 다음 중 어느 것인가?

  1. 헬리컬 기어
  2. 베벨 기어
  3. 웜 기어
  4. 하이포이드 기어
(정답률: 52%)
  • 정답은 "하이포이드 기어"입니다.

    하이포이드 기어는 평행한 두 축 사이에서 회전을 전달하는 기어로, 베벨 기어와 유사하지만 축의 각도가 더 크게 구부러져 있습니다. 이러한 구조로 인해 높은 토크 전달 능력과 작은 크기로 높은 출력을 얻을 수 있습니다. 헬리컬 기어는 축이 평행하지 않은 경우에 사용되며, 웜 기어는 회전 방향이 수직인 경우에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 주철(cast iron)에 시멘타이트(cementite)가 정출되어 백선화 경향이 심한 경우는 다음 중 어느 것인가?

  1. 탄소와 규소가 적고 제품이 얇을 때
  2. 탄소와 규소가 많고 제품이 얇을 때
  3. 탄소와 규소가 적고 제품이 두꺼울 때
  4. 탄소와 규소가 많고 제품이 두꺼울 때
(정답률: 28%)
  • 정답은 "탄소와 규소가 적고 제품이 얇을 때"이다. 이는 주철 내부의 시멘타이트 결정이 작고 밀도가 높아 백선화 경향이 강하게 나타나기 때문이다. 반면에 탄소와 규소가 많고 제품이 두꺼울수록 결정 크기가 크고 밀도가 낮아 백선화 경향이 상대적으로 약해진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 코일 스프링에 있어서 스프링 지수를 C라 하고,와알의 수정계수를 K라 할때 C와 K의 관계로서 옳은 것은?

  1. 정비례 한다.
  2. C는 K의 자승근에 정비례한다.
  3. C는 K의 3승근에 정비례한다.
  4. 반비례 한다.
(정답률: 18%)
  • 정답: 반비례 한다.

    코일 스프링의 스프링 지수는 스프링 상수와 와알의 수정계수에 의해 결정된다. 스프링 상수는 스프링의 물성에 의해 결정되는 상수이며, 와알의 수정계수는 스프링의 길이와 직경에 의해 결정된다. 따라서 스프링 지수는 스프링 상수와 와알의 수정계수의 곱에 비례한다.

    수정계수는 스프링의 길이와 직경에 따라 달라지므로, 길이와 직경이 변할 때 스프링 지수도 변하게 된다. 이때, 길이와 직경이 증가하면 수정계수는 감소하게 되므로, 스프링 지수는 수정계수의 역수에 비례하게 된다. 따라서 C와 K는 반비례 관계에 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 게이트 밸브라고도 부르며, 밸브판이 유체의 흐름에 직각으로 작용하고 있는 밸브는?

  1. 체크밸브
  2. 감압밸브
  3. 슬루스밸브
  4. 스톱밸브
(정답률: 52%)
  • 슬루스밸브는 밸브판이 유체의 흐름에 직각으로 작용하여 유체의 흐름을 완전히 차단할 수 있는 밸브이다. 따라서 게이트 밸브라고도 불리며, 유체의 흐름을 제어하거나 차단하는 용도로 사용된다. 체크밸브는 유체의 흐름 방향을 제한하는 역할을 하고, 감압밸브는 유체의 압력을 제어하는 역할을 한다. 스톱밸브는 유체의 흐름을 완전히 차단하는 역할을 하지만, 밸브판이 유체의 흐름 방향에 수직으로 작용하지는 않는다. 따라서 슬루스밸브가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음의 스퍼기어에 대한 관계식이다. 맞는 것은? (단, m : 모듈, d : 피치원 지름, Z : 잇수, P : 원주피치이다.)

  1. m = Z/d = π/P
  2. m = d/Z = π/P
  3. m = Z/d = Z/π
  4. m = d/Z = P/π
(정답률: 36%)
  • 정답: "m = d/Z = P/π"

    스퍼기어는 피치원 지름이 d이고, 잇수가 Z인 기어이다. 이때, 모듈 m은 피치원 지름과 잇수의 비율로 나타낼 수 있다. 즉, m = d/Z이다.

    또한, 원주피치 P는 피치원 지름과 원주의 비율로 나타낼 수 있다. 즉, P = πd/Z이다.

    따라서, m = d/Z = P/π이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 그림과 같은 리벳이음에서 리벳의 허용 전단응력 및 지름을 각각 같게 하면, 강판에 허용할 수 있는 인장하중 P2는 P1의 몇 배인가? (단, 강판의 두께는 모두 동일하고, 리벳의 전단(剪斷)파괴에 대해서만 고려한다.)

  1. 1배
  2. 2배
  3. 3배
  4. 4배
(정답률: 48%)
  • 리벳의 허용 전단응력과 지름이 같다는 것은 리벳의 전단면적이 일정하다는 것을 의미한다. 따라서 P1과 P2가 같은 전단응력을 가지려면, P2는 리벳의 개수만큼 더 많은 인장하중을 버틸 수 있어야 한다. 즉, 리벳의 개수가 2배가 되면 P2는 P1의 2배가 된다. 따라서 정답은 "2배"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 원자반경의 크기가 유사한 원자끼리 적절한 배열을 형성하면서 새로운 상을 형성하는 것은?

  1. 기계적 혼합물
  2. 침입형 고용체
  3. 치환형 고용체
  4. 금속간 화합물
(정답률: 28%)
  • 원자반경이 유사한 원자끼리는 서로 균일한 간격으로 배열될 수 있으며, 이때 새로운 상을 형성할 수 있습니다. 이 중에서도 침입형 고용체는 원자들이 서로 다른 크기를 가지고 있을 때, 큰 원자가 작은 원자의 격자 구조에 침입하여 새로운 상을 형성하는 것을 말합니다. 이는 큰 원자가 작은 원자보다 더 많은 공간을 차지하기 때문에 격자 구조가 일정하게 유지되면서도 새로운 상을 형성할 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 주철의 장점이 될 수 없는 것은?

  1. 용융점이 낮고 유동성이 우수하다
  2. 연신율이 높은편이다
  3. 압축강도가 크다
  4. 마찰저항이 우수하다
(정답률: 29%)
  • "연신율이 높은편이다"는 주철의 장점이 될 수 없는 것이다. 이는 주철이 늘어나는 능력이 높다는 것을 의미하는데, 이는 구조물이나 부품 등에서는 오히려 부적합한 성질이다. 따라서, 주철의 장점으로는 "용융점이 낮고 유동성이 우수하다", "압축강도가 크다", "마찰저항이 우수하다" 등이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 자동하중 브레이크에 속하지 않는 브레이크는?

  1. 워엄 브레이크
  2. 나사 브레이크
  3. 캠 브레이크
  4. 원추 브레이크
(정답률: 24%)
  • 원추 브레이크는 자동하중 브레이크에 속하지 않는 브레이크입니다. 이는 원추 브레이크가 브레이크 패드가 회전축 주변에 위치하며, 회전축을 중심으로 회전하면서 브레이크를 작동시키기 때문입니다. 따라서 자동하중 브레이크와는 달리 원추 브레이크는 회전하는 부품에 사용되며, 주로 자전거나 오토바이 등의 작은 차량에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 성크키의 하중(P) = 18000㎏f, 길이(L) 24㎝, 폭(b) =1.5h라 할때 키이의 높이(h)는 약 몇 ㎜인가? (단, 키의 허용전단응력τa = 2㎏f/㎜2이다.)

  1. 15
  2. 25
  3. 35
  4. 45
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 롤링 베어링이 슬라이딩 베어링에 비해 장점이 아닌것은?

  1. 마찰계수가 1/10 이하로 작아 동력 손실이 적다.
  2. 베어링 폭이 작다.
  3. 저어널의 길이가 짧다.
  4. 충격하중에 강하다.
(정답률: 37%)
  • 롤링 베어링은 구조상 구슬이나 원통형 롤러 등을 이용하여 회전운동을 하기 때문에 슬라이딩 베어링에 비해 충격하중에 강합니다. 따라서, 정답은 "충격하중에 강하다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 상온 가공한 강의 탄성 한계를 향상시키기 위하여 200-360℃로 가열하는 작업은?

  1. 서브제로 처리(Subzero treatment)
  2. 오스포밍(Ausforming)
  3. 불루잉(Bluing)
  4. 어닐링(Annealing)
(정답률: 32%)
  • 불루잉(Bluing)은 강의 표면에 일종의 산화막을 형성시켜 강의 내부를 보호하고 탄성을 향상시키는 열처리 방법 중 하나입니다. 200-360℃로 가열하여 강의 표면에 산화막을 형성시키는 작업을 불루잉이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 침탄과 동시에 질화도 되므로 침탄질화법 또는 청화법이라고 하는 열처리법은?

  1. 고체 침탄법
  2. 액체 침탄법
  3. 가스 침탄법
  4. 전해 경화법
(정답률: 43%)
  • 침탄질화법은 고체 물질을 액체나 가스 상태로 변화시키는 과정에서 질화되는 열처리법입니다. 이 중에서 액체 침탄법은 고체 물질을 액체로 녹인 후 질화시키는 방법으로, 고체 상태에서 질화시키는 고체 침탄법과는 달리 녹인 액체 상태에서 질화시키므로 더욱 균일한 질화층을 형성할 수 있습니다. 따라서 액체 침탄법이 가장 효과적인 침탄질화법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
