기계정비산업기사 필기 기출문제복원 (2008-03-02)

기계정비산업기사
(2008-03-02 기출문제)

목록

1과목: 공유압 및 자동화시스템

1. 유압 모터 중 가장 간단하며 출력 토크가 일정하고 정, 역회전이 가능하며 토크 효율이 약 75 – 85%, 전 효율은 약 80% 정도이고 최저 회전 수는 150rpm으로 정밀 서보 기구에는 부적합한 모터는?

  1. 베인 모터
  2. 기어 모터
  3. 액시얼 피스톤 모터
  4. 레디얼 피스톤 모터
(정답률: 86%)
  • 기어 모터는 출력 토크가 일정하고 정, 역회전이 가능하며 토크 효율이 약 75 – 85%, 전 효율은 약 80% 정도이고 최저 회전 수는 150rpm으로 정밀 서보 기구에는 부적합한 모터이기 때문에 정답입니다. 베인 모터, 액시얼 피스톤 모터, 레디얼 피스톤 모터는 유압 모터 중에서도 다양한 특징과 용도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 제어신호가 입력된 후 일정한 시간이 경과된 다음에 작동되는 시간지연 밸브의 구성요소가 아닌 것은?

  1. 속도조절밸브
  2. 3/2way 밸브
  3. 압력증폭기
  4. 공기저장 탱크
(정답률: 80%)
  • 압력증폭기는 제어신호가 입력되면 작동되는 구성요소가 아니라, 공기압의 변화를 증폭시켜서 출력하는 역할을 하는 구성요소입니다. 따라서 정답은 "압력증폭기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유압의 방향제어밸브 중 슬라이드 밸브 구조의 특징은?

  1. 밀봉이 우수하다
  2. 누유가 발생한다
  3. 이물질에 둔감하다
  4. 작동거리가 짧다
(정답률: 53%)
  • 슬라이드 밸브 구조는 밀봉이 우수하다. 이는 밸브의 슬라이드가 밸브 바디 내부에 밀착되어 있어 유체가 누출되지 않도록 방지하기 때문이다. 따라서 누유가 발생하지 않으며, 이물질에 둔감하다는 장점도 가지고 있다. 하지만 작동거리가 짧은 단점도 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공기 압축기에서 표준 대기압 상태의 공기를 시간당 10m씩 흡입한다. 이 공기를 700kpa로 압축하면 압축된 공기의 체적은 약 몇m인가? (단, 압축 시 온도의 변화는 무시한다)

  1. 0.43
  2. 1.25
  3. 2.43
  4. 3.25
(정답률: 54%)
  • 공기 압축기에서 흡입한 공기의 체적은 시간당 10m이므로, 1분(60초) 동안 흡입한 공기의 체적은 10m x 60초 = 600m이다. 이 공기를 700kpa로 압축하면, 압축된 공기의 체적 V는 다음과 같이 구할 수 있다.

    V = (흡입한 공기의 체적) x (흡입한 공기의 압력) / (압축된 공기의 압력)
    = 600m x 101.3kpa / 700kpa
    = 86.16m

    따라서, 압축된 공기의 체적은 약 86.16m이다. 하지만 보기에서는 1.25m이 정답으로 주어졌다. 이는 문제에서 체적의 단위를 제대로 주지 않았기 때문이다. 정답은 86.16m이 아니라 86.16m³이 되어야 하며, 이를 1.25m³으로 간략화한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 압축공기의 건조에 사용되는 흡착식 건조기에 대한 설명 중 올바른 것은?

  1. 외부에너지 공급이 필요하지 않다.
  2. 사용되는 건조제는 염화리튬 수용액, 폴리에틸렌 등이다.
  3. 일시적으로 사용한다.
  4. 물리적 방식을 사용하여 반영구적으로 사용할 수 있다.
(정답률: 76%)
  • 흡착식 건조기는 건조제를 사용하여 공기 중의 수분을 흡착하여 제거하는 방식으로 작동합니다. 이때 사용되는 건조제는 염화리튬 수용액, 폴리에틸렌 등이며, 외부에너지 공급이 필요하지 않습니다. 또한, 이 방식은 물리적 방식을 사용하여 반영구적으로 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 유압 회로에 발생하는 서지(surge)압력을 흡수할 목적으로 사용되는 회로는?

  1. 블리드 오프 회로
  2. 압력 시퀀스 회로
  3. 어큐뮬레이터 회로
  4. 동조 회로
(정답률: 77%)
  • 어큐뮬레이터 회로는 유압 회로에서 발생하는 서지압력을 흡수하여 유압 시스템의 안정성을 높이기 위해 사용됩니다. 이 회로는 유압 유체를 압축하여 저장하는 어큐뮬레이터를 사용하여 유압 시스템의 압력 변화를 완화시키는 역할을 합니다. 따라서 어큐뮬레이터 회로는 유압 시스템의 안정성을 높이는 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 어큐뮬레이터의 용도에 대한 설명으로 적합하지 않은 것은?

  1. 에너지 축적용
  2. 펌프 맥동 흡수용
  3. 압력 증대용
  4. 충격 압력의 완충용
(정답률: 79%)
  • 압력 증대용은 어큐뮬레이터의 용도가 아닙니다. 어큐뮬레이터는 에너지 축적용, 펌프 맥동 흡수용, 충격 압력의 완충용으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 기능을 나타내는 기호와 용도가 옳게 연결된 것은?

  1. ▷ : 유압
  2. ▶ : 공압
  3. M : 스프링
  4. : 교축
(정답률: 80%)
  • 기호는 교축을 나타내는 기호이다. 교축은 두 개 이상의 축이 서로 교차되는 것을 의미하며, 이 기호는 회전하는 두 축이 서로 교차하는 것을 나타내기 때문에 교축 기호로 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 유압 펌프가 기름을 토출하지 못하고 있다. 점검항목이 아닌 것은?

  1. 오일 탱크에 규정량의 오일이 있는지 확인
  2. 흡입측 스트레이너 막힘상태
  3. 유압 오일의 점도
  4. 릴리프 밸브의 압력 설정
(정답률: 68%)
  • 릴리프 밸브의 압력 설정은 유압 펌프가 기름을 토출하지 못하는 원인과는 직접적인 연관이 없기 때문에 점검항목이 아니다. 릴리프 밸브는 유압 시스템에서 과부하 상황을 방지하기 위해 설치되는 장치로, 압력이 일정 수준 이상으로 상승하면 밸브가 열리면서 압력을 안정화시키는 역할을 한다. 따라서 유압 펌프가 기름을 토출하지 못하는 경우에는 오일 탱크에 규정량의 오일이 있는지 확인하거나 흡입측 스트레이너 막힘상태, 유압 오일의 점도 등을 점검해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 회로의 일부에 배압을 발생시키고자 할 때 사용하는 밸브로써 한 방향의 흐름에 대해서는 설정된 배압을 부여하고 다른 방향의 흐름은 자유흐름을 행하는 밸브는?

  1. 브레이크 밸브
  2. 카운터밸런스 밸브
  3. 디플레이션 밸브
  4. 파일럿 릴리프 밸브
(정답률: 79%)
  • 카운터밸런스 밸브는 한 방향의 흐름에 대해서는 설정된 배압을 부여하고 다른 방향의 흐름은 자유흐름을 허용하기 때문에, 일부 회로에서 배압을 조절하고자 할 때 사용됩니다. 이는 브레이크 밸브나 디플레이션 밸브와는 다르게, 양방향으로 흐름이 가능하며, 파일럿 릴리프 밸브와는 다르게, 일정한 배압을 유지할 수 있습니다. 따라서, 카운터밸런스 밸브가 이 문제에서 정답인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 단상 혹은 3상 전동기의 고장 중 전동기의 과열 원인과 거리가 먼 것은?

  1. 과부하
  2. 축조임의 과다
  3. 퓨즈의 단선
  4. 코일의 단락
(정답률: 67%)
  • 단상 혹은 3상 전동기의 고장 중 전동기의 과열 원인과 거리가 먼 것은 "퓨즈의 단선"입니다. 퓨즈의 단선은 전기 회로를 차단하여 전류가 흐르지 않게 하기 때문에 전동기가 과열되는 원인이 될 수 없습니다. 과부하, 축조임의 과다, 코일의 단락은 전동기의 과열 원인이 될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. FMS 형태의 기본 설계에서 시스템 형태 결정에 관계없는 것은?

  1. 제품의 종류
  2. 생산량
  3. 공정
  4. 필요공구
(정답률: 67%)
  • FMS는 유연성이 높은 생산 시스템으로, 제품의 종류, 생산량, 공정 등에 따라 시스템 형태가 결정됩니다. 하지만 필요공구는 시스템 형태와는 관계없이 필요한 요소이기 때문에, 시스템 형태 결정에 관계없는 것입니다. 따라서 정답은 "필요공구"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 설비 개선의 사고법에 대한 설명 중 틀린 것은?

  1. 복원이란 결함이 있는 현재의 상태를 원래의 바른 상태로 되돌리는 일이다.
  2. 미결함의 사고법은 결과에 대한 영향이 적다고 일반적으로 생각되는 것을 철저 하게 제거하는 사고를 뜻한다.
  3. 조정의 조절화의 사고법은 기계에 의한 정량화와 수치화를 통해 활용하는 것이 다.
  4. 기능의 사고법이란 모든 현상에 대하여 체득한 것을 근거로 바르게 또한 반사적 으로 행동할 수 있는 힘이며 장시간에 걸쳐 지속될 수 있는 능력을 말한다.
(정답률: 45%)
  • "조정의 조절화의 사고법은 기계에 의한 정량화와 수치화를 통해 활용하는 것이 다."이 부분이 틀린 것입니다. 조정의 조절화의 사고법은 기계나 장치의 작동 원리를 이해하고, 그것을 조절하여 원하는 결과를 얻는 것을 말합니다. 따라서 기계에 의한 정량화와 수치화는 필수적인 것은 아니지만, 이해를 돕기 위해 활용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 기기간 접속보다 단지 액추에이터의 동작순서를 표시하는 것은?

  1. 논리도
  2. 래더 다이어그램
  3. 변위-단계선도
  4. 제어선도
(정답률: 76%)
  • 액추에이터의 동작순서를 표시하는 것은 기기간 접속과는 관련이 없으며, 단지 액추에이터의 동작순서를 시각적으로 표현하는 것입니다. 이때 사용되는 것이 변위-단계선도입니다. 변위-단계선도는 액추에이터의 동작순서를 단계별로 표시하고, 각 단계에서의 변위를 시각적으로 나타내는 도면입니다. 따라서 액추에이터의 동작순서를 쉽게 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 제한된 공간상에서 긴 행정거리가 요구되는 곳에서 사용하며 외부와 피스톤 사이 의 강한 자력에 의해 운동을 전달하므로 내∙외부의 실링 효과가 우수하고 비 접촉식 센서에 의해서 위치제어가 가능한 실린더는?

  1. 텔레스코프 실린더
  2. 케이블 실린더
  3. 로드레스 실린더
  4. 충격 실린더
(정답률: 43%)
  • 로드레스 실린더는 내부에 피스톤이 없어서 피스톤과 연결된 로드가 없기 때문에 긴 행정거리를 요구하는 곳에서 사용할 수 있습니다. 또한, 외부와 피스톤 사이의 강한 자력에 의해 운동을 전달하므로 내∙외부의 실링 효과가 우수하고 비 접촉식 센서에 의해서 위치제어가 가능합니다. 따라서, 제한된 공간에서 긴 행정거리와 우수한 실링 효과가 필요한 경우에 로드레스 실린더를 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음의 센서 시스템 구성에서 신호전달 순서가 현상으로부터 제어로 진행하는 과정이 맞는 것은?

  1. 신호전송요소- 신호처리요소 – 변환요소 – 정보출력요소
  2. 변환요소 – 신호전송요소 – 신호처리요소- 정보출력요소
  3. 신호처리요소 – 변환요소 – 신호전송요소 – 정보출력요소
  4. 신호처리요소 – 신호전송요소 – 변환요소 – 정보출력요소
(정답률: 64%)
  • 현상을 감지하는 센서에서는 변환요소가 가장 먼저 작용하여 현상을 전기 신호로 변환합니다. 이후에 신호전송요소가 전기 신호를 전송하고, 신호처리요소에서는 전송된 신호를 처리하여 정보를 추출합니다. 마지막으로 정보출력요소에서는 추출된 정보를 출력합니다. 따라서, 신호전송요소 – 신호처리요소 – 변환요소 – 정보출력요소 순서가 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 열전대의 특징이 아닌 것은?

  1. 제백 효과를 이용한다.
  2. 열저항을 측정하여 온도를 알 수 있다.
  3. 기준 접점에 대한 온도와 열기전력을 이용하여 온도를 측정한다.
  4. B형은 온도변화에 대한 열기전력이 매우 작다.
(정답률: 45%)
  • 열전대는 제백 효과를 이용하여 온도를 측정하는데, 이는 두 개의 다른 금속을 접합시켜서 생기는 전위차를 이용하는 것이다. 따라서 "열저항을 측정하여 온도를 알 수 있다."는 열전대의 특징이 아니라고 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 논리 기호와 진리값의 표현이 바르게 된 것은?

(정답률: 77%)
  • 정답은 ""이다. 이유는 AND 연산자는 두 개의 입력이 모두 참일 때만 출력이 참이 되기 때문에, 입력 A와 입력 B가 모두 참일 때 출력이 참이 되는 ""가 올바른 진리값을 나타내기 때문이다. 다른 보기들은 입력 A와 입력 B가 참일 때 출력이 거짓이거나, 입력 A와 입력 B가 거짓일 때 출력이 참이므로 올바른 진리값을 나타내지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 시퀀스 제어계에서 위치 종속 시퀀스 제어계란 무엇인가?

  1. 순차적인 작업이 이전단계의 작업완료 여부를 확인하여 수행하는 제어시스템
  2. 순차적인 제어가 시간의 변화에 따라서 행해지는 제어시스템
  3. 프로그램벨트나 캠축을 모터로 회전시켜 일정한 시간이 경과되면 다음 작업이 행해 지도록 하는 시스템
  4. 실제의 시간과 관계없이 입력신호 변화에 의해서만 제어가 행해지는 시스템
(정답률: 75%)
  • 위치 종속 시퀀스 제어계는 순차적인 작업이 이전단계의 작업완료 여부를 확인하여 수행하는 제어시스템입니다. 이는 이전 작업이 완료되어야 다음 작업이 수행되도록 하여 일련의 공정이 원활하게 진행될 수 있도록 합니다. 예를 들어, 프로그램벨트나 캠축을 모터로 회전시켜 일정한 시간이 경과되면 다음 작업이 행해 지도록 하는 시스템이 위치 종속 시퀀스 제어계의 예시입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 공압 기기에서 회전 실린더의 사업화된 회전 범위가 아닌것은?

  1. 45°
  2. 90°
  3. 180°
  4. 270°
(정답률: 67%)
  • 회전 실린더는 일반적으로 0°부터 360°까지 회전 가능한데, 270°는 회전 범위 중 하나이기 때문에 사업화된 회전 범위가 아닙니다. 즉, 270°는 회전 실린더가 동작할 수 있는 범위 중 하나이지만, 특정한 제어장치나 설정에 따라 회전 범위가 제한될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비진단관리 및 기계정비

21. 보전자재관리의 경제성을 보증하는 시스템설계에서 기본적으로 고려해야 할 사항이 아닌 것은?

  1. 자재의 표준화
  2. 자재조달과 자재사용 자료를 정확히 파악
  3. 자재의 재고비용보다 자재품절로 인한 비용을 크게함
  4. 컴퓨터를 이용한 재고관리시스템에서는 자동시스템을 채용함
(정답률: 81%)
  • "자재의 재고비용보다 자재품절로 인한 비용을 크게함"은 고려해야 할 사항이 아닌 것입니다. 이유는 자재의 재고비용은 보전자재관리에서 중요한 경제성 요소 중 하나이지만, 자재품절로 인한 비용은 더 큰 문제가 될 수 있기 때문입니다. 자재품절로 인한 비용은 고객의 불만, 생산지연, 재고의 폐기 등으로 인해 큰 손실을 초래할 수 있습니다. 따라서 보전자재관리 시스템 설계에서는 자재품절을 최소화하기 위한 방안도 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 부하시간에 관한 것은?

  1. 부하시간 + 무부하시간
  2. 조업시간 + 무부하시간
  3. 정미가동시간 + 정지시간
  4. 조업시간 + 정지시간
(정답률: 67%)
  • 부하시간은 기계나 설비가 실제로 작업을 수행하는 시간을 의미하며, 이때 기계나 설비가 정상적으로 작동하는 시간을 정미가동시간이라고 합니다. 따라서 부하시간은 정미가동시간과 정지시간의 합으로 계산됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 설명이 옳은 것은?

  1. 변위 측정 – 기어 및 베어링 진동 측정
  2. 가속도 측정 – 회전체의 불평형 및 구조진동 측정
  3. 속도 측정 – 전동기의 전기적 진동과 같이 2KHZ 이하의 진동 측정
  4. 절대위상 측정 – 설비의 결함원인 분석
(정답률: 55%)
  • 전동기의 전기적 진동은 주파수가 2KHZ 이하이기 때문에 속도 측정에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 윤활유에 관한 설명 중 올바르지 않은 것은?

  1. 윤활유의 비중은 성능에는 관계없고 물과 비교한 무게 비이다.
  2. 절대점도는 동점도를 윤활유의 밀도로 나눈 값을 나타낸다.
  3. 윤활유의 온도를 낮추게 되면 유동성이 없어지고 응고되며 유동성을 잃기 직전의 온도를 유동점 이라고 한다.
  4. 점도는 윤활유의 기본이 되는 성질이며 점도의 단위로는 절대점도와 동점도를 사용한다.
(정답률: 65%)
  • "절대점도는 동점도를 윤활유의 밀도로 나눈 값을 나타낸다."가 올바르지 않은 설명이다. 절대점도는 동점도를 윤활유의 점도와 밀도로 나눈 값을 나타낸다. 이는 윤활유의 점도와 밀도가 서로 다른 경우에도 비교 가능한 값을 제공하기 위한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기계진동의 가장 일반적인 원인으로서 진동 특성이 1f 성분이 탁월한 회전기계의 열화 원인은? ( 단, f = 회전 주파수 )

  1. 미스얼라인먼트
  2. 언밸런스
  3. 기계적 풀림
  4. 공진
(정답률: 76%)
  • 언밸런스는 회전체의 중심축과 회전 중심축이 일치하지 않아서 발생하는 원인으로, 회전할 때 중심축 주변으로 진동이 발생하게 됩니다. 이 진동은 회전 주파수에 비례하는 1f 성분이 탁월하게 나타나며, 이러한 진동이 지속되면 기계 부품들의 열화를 초래하게 됩니다. 따라서 언밸런스는 가장 일반적인 기계진동의 원인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 설비보전의 효과로서 적합하지 않은 것은?

  1. 설비불량으로 인한 정지손실이 감소한다.
  2. 예비설비가 줄어들어 투자비용이 절감된다.
  3. 고장으로 인한 납기지연이 적어진다.
  4. 가동율이 향상되나 보전비가 증가한다.
(정답률: 74%)
  • 가동율이 향상되나 보전비가 증가하는 것은 적합하지 않은 효과입니다. 이는 설비보전을 통해 가동율이 향상되면서도 보전비가 증가하기 때문입니다. 이는 설비보전을 통해 추가적인 유지보수 및 교체 등의 비용이 발생하기 때문입니다. 따라서, 설비보전의 효과로서는 가동율 향상 외에도 설비불량으로 인한 정지손실 감소, 예비설비 절감, 고장으로 인한 납기지연 감소 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 설비를 주기적으로 검사하여 유해한 성능저하 상태를 미리 발견하고 성능저하의 원인을 제거하거나 원상태로 복구시키는 보전은?

  1. 보전예방
  2. 개량보전
  3. 생산보전
  4. 예방보전
(정답률: 80%)
  • 설비를 주기적으로 검사하여 성능저하 상태를 미리 발견하고 원인을 제거하거나 복구시키는 것은 예방적인 접근 방식이기 때문에 "예방보전"이라고 부릅니다. 이는 설비의 수명을 연장하고 안정적인 운영을 유지하는 데 매우 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 진폭을 나타내는 파라메터 중 거리로 측정하는 것은?

  1. 변위
  2. 속도
  3. 가속도
  4. 중력
(정답률: 69%)
  • 변위는 파동이나 진동이 일어날 때, 파동의 크기를 나타내는 파라메터 중 하나입니다. 이 때, 변위는 파동의 크기를 거리로 측정합니다. 따라서 정답은 "변위"입니다. 속도와 가속도는 시간에 따른 변화를 나타내는 파라메터이며, 중력은 물체의 운동에 영향을 주는 힘입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음은 리차드 무더(Richard Muther)에 의한 총체적 공장 배치계획 절차이다. 배치계획 단계절차가 순서대로 된 것은?

  1. P-Q분석 – 흐름 – 활동상호관계분석 – 면적상호관계분석
  2. P-Q분석 – 면적상호관계분석 – 흐름 – 활동상호관계분석
  3. 흐름 – 활동상호관계분석 – P-Q분석 – 면적상호관계분석
  4. 흐름 – 활동상호관계분석 – 면적상호관계분석 – P-Q분석
(정답률: 67%)
  • 정답은 "P-Q분석 – 흐름 – 활동상호관계분석 – 면적상호관계분석"이다.

    이유는 다음과 같다.

    1. P-Q분석: 제품의 생산량과 생산 비용을 분석하여 최적의 생산량과 생산 비용을 결정하는 단계이다.

    2. 흐름: 공장 내부의 자재 및 제품의 이동 경로를 파악하여 생산 효율을 높이는 단계이다.

    3. 활동상호관계분석: 공장 내부의 작업 공정 간의 상호 관계를 파악하여 생산 효율을 높이는 단계이다.

    4. 면적상호관계분석: 공장 내부의 공간 구성을 최적화하여 생산 효율을 높이는 단계이다.

    따라서, P-Q분석부터 시작하여 생산 비용을 최적화하고, 이어서 흐름, 활동상호관계분석, 면적상호관계분석 순으로 진행하여 공장 배치계획을 수립하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 소음을 거의완전하게 투과시키는 유공판의 개공율과 효과적인 구멍의 크기 및 배치방법?

  1. 개공율 30%. 많은 작은 구멍을 균일하게 분포
  2. 개공율 50%, 많은 작은 구멍을 균일하게 분포
  3. 개공율 30%, 몇 개의 큰 구멍을 균일하게 분포
  4. 개공율 50%, 몇 개의 큰 구멍을 균일하게 분포
(정답률: 76%)
  • 소음을 완전하게 투과시키기 위해서는 구멍이 많아야 하지만, 구멍이 너무 크면 효과가 떨어질 수 있습니다. 따라서 개공율은 30%으로 적당하며, 작은 구멍을 많이 균일하게 분포시키면 소음을 효과적으로 흡수할 수 있습니다. 큰 구멍을 몇 개만 균일하게 분포시키면 작은 구멍보다는 소음을 흡수하는 효과가 떨어질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 정상적인 사람이 들을 수 있는 가청 음압의 변화범위는 얼마인가?

  1. 20uPa - 200Pa
  2. 11uPa – 15Pa
  3. 2uPa – 10Pa
  4. 0.1uPa – 1Pa
(정답률: 76%)
  • 정상적인 사람이 들을 수 있는 가청 주파수 범위는 20Hz에서 20kHz까지이며, 이 범위 내에서 들을 수 있는 최소 음압은 20uPa이고 최대 음압은 200Pa입니다. 따라서 "20uPa - 200Pa"가 정답입니다. 다른 보기들은 이 범위를 벗어나거나 너무 작거나 큰 값을 포함하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음은 만성 로스의 대책이다 거리가 먼 것은?

  1. 로스의 발생량을 정확하게 측정한다.
  2. 관리해야 할 요인 계를 철저히 검토한다.
  3. 현상 해석을 철저히 한다.
  4. 요인 중에 숨어 있는 결함을 표면으로 끌어낸다.
(정답률: 57%)
  • 만성 로스를 해결하기 위해서는 로스의 발생량을 정확하게 측정해야 한다. 이를 통해 어떤 부분에서 로스가 발생하고 있는지 파악할 수 있으며, 이를 개선하는 대책을 마련할 수 있다. 따라서 로스의 발생량을 정확하게 측정하는 것이 가장 중요한 대책이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 설비진단기술을 이용한 결과로 볼 수 있는 것은?

  1. 인위적 고장 증가
  2. 돌발 고장 감소
  3. 정비 비용의 증가
  4. 점검 개소의 감소
(정답률: 70%)
  • 설비진단기술을 이용하면 설비의 상태를 정확하게 파악할 수 있어서, 예방 정비를 통해 돌발 고장이 발생하는 확률이 줄어들게 됩니다. 따라서 "돌발 고장 감소"가 정답입니다. 인위적 고장 증가, 정비 비용의 증가, 점검 개소의 감소는 설비진단기술을 이용한 결과로 볼 수 없는 것들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 설비보전 표준 설정의 직접 기능에 속하지 않는 것은?

  1. 설비검사
  2. 설비정비
  3. 설비수리
  4. 설비교체
(정답률: 76%)
  • 설비보전 표준 설정은 설비의 유지보수와 관련된 기능들을 포함하고 있습니다. 설비교체는 유지보수와는 직접적인 관련이 없으며, 설비를 새로운 것으로 대체하는 것을 의미합니다. 따라서, 설비교체는 설비보전 표준 설정의 직접 기능에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 윤활유의 첨가제가 갖추어야 할 일반적인 성질 중 거리가 먼 것은?

  1. 증발이 많아야 한다.
  2. 기유에 용해가 좋아야 한다.
  3. 유연성이 있어 다목적이어야 한다.
  4. 색상이 깨끗하여야 한다.
(정답률: 80%)
  • 윤활유는 엔진 내부에서 높은 온도와 압력에 노출되기 때문에 증발이 많아야 합니다. 증발이 적은 윤활유는 열에 의해 분해되어 엔진 내부에 침전물을 형성할 수 있으며, 이는 엔진의 성능을 저하시키고 부식을 유발할 수 있습니다. 따라서 윤활유의 첨가제는 증발이 많아야 하며, 이는 엔진 내부에서 안정적으로 작동할 수 있도록 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 설비의 정비계획 시에 주간보전계획의 6S 활동이 아닌 것은?

  1. 정리
  2. 의식화
  3. 분석
  4. 청소
(정답률: 64%)
  • 주간보전계획의 6S 활동 중에서 "분석"은 포함되어 있지 않습니다. 6S 활동은 일별, 주간, 월간 등의 주기로 설비를 정비하고 유지보수하는 과정에서 수행되는데, "정리", "의식화", "분석", "청소"가 포함됩니다. "분석"은 설비의 문제점을 파악하고 개선 방안을 도출하는 과정에서 수행되는 활동으로, 주간보전계획의 6S 활동에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 진동차단기로 이용되는 패드의 재료로써 적합하지 않은 것은 어느 것인가?

  1. 스폰지 고무
  2. 파이버 글라스
  3. 코르크
  4. 알루미늄합금
(정답률: 76%)
  • 알루미늄합금은 진동을 흡수하거나 완화시키는 능력이 없기 때문에 진동차단기로 이용되는 패드의 재료로는 적합하지 않습니다. 따라서 정답은 "알루미늄합금"입니다. 반면, 스폰지 고무, 파이버 글라스, 코르크는 진동을 흡수하거나 완화시키는 능력이 있어 진동차단기로 이용되는 패드의 재료로 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 설비관리 요원이 가져야 할 업무자세가 아닌 것은?

  1. 작업량의 변동이 크므로 최고부하를 없앤다.
  2. 다직종에 걸쳐 풍부한 경험과 기능을 필요로 한다.
  3. 긴급돌발을 없애고 작업자와 협력하는 자세를 가져야 한다.
  4. 광범위한 전문기술을 필요로 하므로 다수의 요원이 독자적인 전문기술을 가지고 협력해야 한다.
(정답률: 65%)
  • 광범위한 전문기술을 필요로 하므로 다수의 요원이 독자적인 전문기술을 가지고 협력해야 한다. - 이는 설비관리 요원이 가져야 할 업무자세 중 하나이며, 다른 보기들은 모두 설비관리 요원이 가져야 할 업무자세에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 회전기계의 진동 측정방법 중 변위를 측정해야 하는 경우로 가장 적합한 것은?

  1. 회전축의 흔들림
  2. 캐비테이션 진동
  3. 베어링 흠 진동
  4. 기어의 흠 진동
(정답률: 68%)
  • 정답: "회전축의 흔들림"

    회전축의 흔들림은 회전축의 중심축과의 거리 차이를 측정하여 변위를 파악할 수 있기 때문에 회전기계의 진동 측정에 가장 적합합니다. 캐비테이션 진동은 유체 내부에서 발생하는 진동, 베어링 흠 진동은 베어링의 결함으로 인한 진동, 기어의 흠 진동은 기어의 결함으로 인한 진동을 측정하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 설비정비 표준을 결정할 때 기술적인 면에 속하는 것은?

  1. 규격 사양서
  2. 조직 규정
  3. 관리 규정
  4. 책임 한계
(정답률: 71%)
  • 설비정비 표준을 결정할 때 기술적인 면은 설비의 성능, 기능, 안전성 등과 관련된 사항을 고려하는 것입니다. 이 중에서도 규격 사양서는 설비의 기술적인 성능과 기능을 명확하게 정의하고, 이를 충족시키기 위한 기술적인 요구사항을 제시하기 때문에 설비정비 표준을 결정할 때 가장 중요한 기술적인 요소입니다. 따라서 규격 사양서가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공업계측 및 전기전자제어

41. 3상 교류회로의 각 상의 기전력과 전류의 크기가 같고 위상이 몇 ( °)일 때 대칭 3 상 교류라 하는가?

  1. 180°
  2. 360°
  3. 120°
  4. 90°
(정답률: 74%)
  • 대칭 3상 교류란, 3상 교류회로에서 각 상의 기전력과 전류의 크기가 같고, 위상이 120°로 동일한 경우를 말한다. 이는 각 상의 전압이 서로 다른 시간에 최대값을 가지며, 이때 전압이 최대인 상을 R상, 그 다음으로 전압이 최대인 상을 Y상, 마지막으로 전압이 최대인 상을 B상이라고 한다. 이때 R상과 Y상, Y상과 B상, B상과 R상의 위상 차이는 모두 120°이다. 따라서, 3상 교류회로에서 위상이 120°일 때 대칭 3상 교류라고 부른다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 조작기기의 요소가 구비해야 할 조건으로 적절하지 않은 것은?

  1. 신뢰성이 높고 보수가 쉬울 것
  2. 요소에 가해지는 반력에 대하여 작동하는 조작력이 있을 것
  3. 동작범위,특성 및 크기가 적당할 것
  4. 움직이는 부분의 이력현상 (hysterisis)이 있고 반응 속도가 빠를 것
(정답률: 81%)
  • "신뢰성이 높고 보수가 쉬울 것"은 조작기기의 요소가 구비해야 할 조건으로 적절하지만, "움직이는 부분의 이력현상 (hysterisis)이 있고 반응 속도가 빠를 것"은 적절하지 않습니다. 이유는 이 요소는 조작기기의 정확도와 성능에 영향을 미치기 때문입니다. 움직이는 부분의 이력현상이 있으면 조작기기의 정확도가 떨어지고, 반응 속도가 느려지기 때문에 적절하지 않은 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 설명 중 옳지 않은 것은?

  1. 직류는 크기와 방향이 일정하다.
  2. 일반적으로 왜형파와 정현파는 같은 의미 이다.
  3. 일반적으로 교류라 함은 정현파를 의미 한다.
  4. 교류는 시간에 따라서 크기와 방향이 주기적으로 변화한다.
(정답률: 72%)
  • "일반적으로 왜형파와 정현파는 같은 의미 이다."라는 설명이 옳지 않다. 왜형파는 크기와 방향이 일정하지만, 정현파는 크기와 방향이 시간에 따라 주기적으로 변화한다. 따라서 왜형파와 정현파는 서로 다른 의미를 가진다. 그러나 일반적으로 교류라 함은 정현파를 의미한다. 이는 교류가 대부분 정현파로 이루어져 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 직류전동기의 속도 제어법에 속하지 않는 것은?

  1. 계자제어법
  2. 저항제어법
  3. 전압제어법
  4. 주파수제어법
(정답률: 70%)
  • 직류전동기는 주파수제어법으로 속도를 제어할 수 없습니다. 주파수제어법은 주로 교류전동기에서 사용되며, 직류전동기는 계자제어법, 저항제어법, 전압제어법 등을 사용하여 속도를 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 논리회로의 불 대수식을 간략화 하는데 사용되는 규칙으로 옳지 않은 것은?

  1. A + 1 = 1
  2. A . A = A
  3. A + A = A
(정답률: 78%)
  • "A + 1 = 1"은 옳지 않은 규칙이다. 이 규칙은 A와 1을 OR 연산했을 때 결과가 1이 되는 것을 의미하는데, 이는 A가 0일 때만 성립한다. A가 1일 경우에는 A와 1을 OR 연산해도 결과가 1이 되기 때문에 "A + 1 = 1"이 성립하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. AC 200(V) 5(A)의 전열기를 7분간 사용했을 때 발생하는 열랑은 대략 몇 (Kcal)인가?

  1. 1Kcal
  2. 10Kcal
  3. 100Kcal
  4. 1000Kcal
(정답률: 57%)
  • 전열기의 소비전력은 200V x 5A = 1000W 이다. 7분간 사용하면 1000W x 7분 = 7000W분 = 420000W초 = 420kJ의 열이 발생한다. 1Kcal = 4.184kJ 이므로, 420kJ ÷ 4.184kJ/Kcal = 약 100Kcal이 된다. 따라서 정답은 "100Kcal"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 이득이 80dB 이면 전압 증폭비는?

  1. 102
  2. 104
  3. 103
  4. 10
(정답률: 59%)
  • 이득(dB) = 20log(Vout/Vin) 이므로,

    80 = 20log(Vout/Vin)

    4 = log(Vout/Vin)

    104 = Vout/Vin

    즉, 전압 증폭비는 104이다.

    이유는 로그함수의 성질에 따라, 10의 몇 제곱이 4가 되는지를 구하면 된다.

    즉, 104 = 10000 이므로, Vout은 Vin의 10000배가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 극성을 가지는 콘덴서는?

  1. 전해 콘덴서
  2. 세라믹 콘덴서
  3. 마일러 콘덴서
  4. 마이카 콘덴서
(정답률: 73%)
  • 전해 콘덴서는 극성을 가지는 콘덴서입니다. 이는 전해액이 콘덴서의 양극과 음극 사이에서 전기적으로 구분되어 있기 때문입니다. 따라서 전해 콘덴서는 양극과 음극이 바뀌면 전기적 특성이 크게 변화하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 계측기가 미소한 측정량의 변화를 감지할 수 있는 최소 측정량의 크가를 무엇이라 하는가?

  1. 감도
  2. 분해능
  3. 과도 특성
  4. 정밀도
(정답률: 75%)
  • 분해능은 계측기가 감지할 수 있는 최소 측정량의 크기를 말한다. 따라서 이 문제에서 정답은 "분해능"이다. 감도는 계측기가 입력 신호의 크기에 대해 얼마나 민감한지를 나타내는 것이고, 과도 특성은 입력 신호가 일정 범위를 벗어날 때 계측기의 출력이 어떻게 변화하는지를 나타내는 것이다. 정밀도는 계측기의 측정 결과가 얼마나 정확한지를 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 제어 밸브는 프로세스의 요구에 따라 여러 종류의 형식이 있다. 다음 중 제어 밸브를 조작 신호와 밸브 시트의 형식에 따라 분류할 때 조작 신호에 따른 분류에 속하는 것은?

  1. 글로브밸브
  2. 격막밸브
  3. 게이트밸브
  4. 자력식밸브
(정답률: 63%)
  • 조작 신호에 따른 분류는 "자력식밸브"이다. 이는 전기, 기계, 수압 등의 조작 신호에 따라 밸브가 작동하는 것을 의미한다. 자력식밸브는 전기 신호를 받아 전자기장을 발생시켜 밸브 시트를 움직여 유체의 흐름을 제어한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림의 타임차트(TIME CHART)가 나타내는 접점 기호로 알맞은 것은?

(정답률: 50%)
  • 타임차트에서 "" 기호는 작업이 시작되는 시점을 나타내는 시작점 기호이다. 이 기호는 작업의 시작을 나타내므로 다른 기호들과 달리 이전 작업이 없는 경우에도 사용할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음의 회로도에서 입력 A=0, B=1일 때 출력 C, S로 알맞은 것은? (단. C:자리올림(Carry), S : 합(Sum))

  1. C=0, S=0
  2. C=0, S=1
  3. C=1, S=0
  4. C=1, S=1
(정답률: 73%)
  • 입력 A=0, B=1일 때, XOR 게이트의 출력은 1이고 AND 게이트의 출력은 0이다. 따라서, 하위 반가산기의 출력은 C=0, S=1이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 기호로 나타내는 것으로 알맞은 것은?

  1. 실리콘 제어 정류기(SCR)
  2. 다이액 (Diac)
  3. 트라이액(Triac)
  4. 실리콘양방향 스위치(SBS)
(정답률: 66%)
  • 이 기호는 "트라이액(Triac)"을 나타냅니다. Triac은 양방향으로 전류를 제어할 수 있는 반도체 소자로, SCR과 Diac의 기능을 결합한 것입니다. 따라서 Triac은 AC 전원에서 양방향으로 전류를 제어할 수 있어서 조명, 가전제품 등 다양한 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 도전성 유체의 유속 또는 유량측정에 가장 적합한 것은?

  1. 벤츄리 유량계
  2. 전자 유량계
  3. 오리피스 유량계
  4. 와류 유량계
(정답률: 69%)
  • 도전성 유체의 유속 또는 유량을 측정하는데 있어서, 전자 유량계가 가장 적합합니다. 이는 전자 유량계가 유체의 흐름을 감지하기 위해 전기적인 신호를 사용하기 때문입니다. 이 방법은 유체의 특성에 관계없이 정확한 측정을 가능하게 하며, 또한 유체의 흐름에 대한 실시간 정보를 제공합니다. 따라서 전자 유량계는 정확하고 신뢰성 높은 유량 측정을 위한 최적의 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 각도 검출용 센서가 아닌 것은?

  1. 포텐쇼미터(Potentiometer)
  2. 싱크로 (Synchro)
  3. 로드 셀 (load cell)
  4. 레졸버 (Resolver)
(정답률: 74%)
  • 로드 셀은 물체의 무게나 압력을 측정하기 위한 센서이며, 각도를 측정하는 기능은 없습니다. 따라서 로드 셀은 각도 검출용 센서가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 반도체의 성질을 설명한 것으로 옳지 않은 것은?

  1. 반도체는 온도가 상승하면 전기저항이 감소한다.
  2. 반도체에서 전기전도는 전자와 정공으로 이루어 진다.
  3. 반도체에 열이나 빛을 가하면 전기저항이 변한다.
  4. 반도체는 불순물이 증가하면 전기저항이 현저하게 증가한다.
(정답률: 62%)
  • 반도체는 불순물이 증가하면 전기저항이 현저하게 증가하지 않는다. 오히려 불순물이 증가하면 전도성이 증가하게 된다. 이는 불순물이 자유전자의 이동을 방해하고, 동시에 새로운 전자와 정공을 생성하여 전도성을 증가시키기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 공업량의 계측에 필요한 비접촉방식의 온도계는?

  1. 저항 온도계
  2. 열전 온도계
  3. 방사 온도계
  4. 서머스터 온도계
(정답률: 72%)
  • 공업량의 계측에는 대부분 물체의 표면 온도를 측정해야 하는 경우가 많습니다. 이때 비접촉방식의 온도계가 필요한데, 이 중에서도 방사 온도계는 물체의 표면에서 방사되는 열을 감지하여 온도를 측정하는 방식입니다. 따라서 물체와 직접적인 접촉이 필요하지 않으며, 빠르고 정확한 측정이 가능합니다. 이러한 이유로 공업 분야에서는 방사 온도계가 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 적분 요소의 전달함수는?

  1. Ts
  2. 1/TS
  3. K/1+TS
  4. K
(정답률: 72%)
  • 적분 요소의 전달함수는 일반적으로 1/TS로 표현됩니다. 이는 시스템의 시간 상수(T)와 전달함수의 분모에 위치한 s에 의해 결정됩니다. 시간 상수가 작을수록 시스템은 빠르게 반응하며, 분모에 위치한 s가 작을수록 전달함수의 값은 커집니다. 따라서 시간 상수가 작고 분모에 작은 s가 위치하는 1/TS가 적분 요소의 전달함수로 자주 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

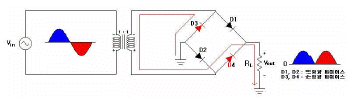

59. 그림과 같은 회로는 어떤 회로인가?(유사그림)

  1. 브리지형 (Bridge) 전파 정류회로
  2. 반파 정류회로
  3. 배전압 정류회로
  4. 전파 정류회로
(정답률: 76%)
  • 이 회로는 브리지형 (Bridge) 전파 정류회로이다. 이는 AC 전원에서 DC 전원을 얻기 위한 회로로, 4개의 다이오드와 2개의 저항으로 구성되어 있다. AC 전원이 다이오드를 통과하면서 양/음의 반파가 생성되고, 이를 저항을 통해 정류하여 DC 전원을 얻는다. 이 회로는 반파 정류회로와 달리 전압이 덜 떨어지며, 배전압 정류회로와 달리 저항이 적게 필요하다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 신호 변환기에서 변위를 전압으로 변환하는 장치는?

  1. 벨로즈
  2. 노즐,플래퍼
  3. 서미스터
  4. 차동 변압기
(정답률: 78%)
  • 차동 변압기는 입력 신호와 출력 신호 간의 전압 차이를 이용하여 변위를 전압으로 변환하는 장치입니다. 이는 입력 신호와 출력 신호가 서로 상반되는 상황에서 가장 효과적으로 작동합니다. 따라서 신호 변환기에서 변위를 전압으로 변환하는 장치로서 차동 변압기가 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계정비 일반

61. 토출관이 짧은 저 양정 펌프 (전 양정 약 10m이하)에 사용되는 역류방지 밸브는?

  1. 게이트 밸브
  2. 푸트 밸브
  3. 플랩 밸브
  4. 슬루스 밸브
(정답률: 58%)
  • 플랩 밸브는 수압이 낮은 상황에서도 역류를 막을 수 있는 구조로, 토출관이 짧은 저 양정 펌프에 적합합니다. 게이트 밸브나 슬루스 밸브는 수압이 높은 상황에서 사용되며, 푸트 밸브는 수위 조절에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 회전축의 흔들림 점검, 공작물의 평행도 측정 및 표준과의 비교측정에 이용되는 측정 기기는?

  1. 스트레인 게이지
  2. 다이얼 게이지
  3. 서피스 게이지
  4. 게이지 블록
(정답률: 69%)
  • 다이얼 게이지는 회전축의 흔들림을 측정하거나 공작물의 평행도를 측정할 때 사용되는 측정 기기입니다. 이는 다이얼 게이지의 미세한 변화를 통해 측정값을 확인할 수 있기 때문입니다. 따라서 이 문제에서는 다이얼 게이지가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

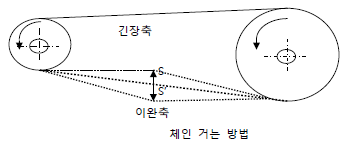

63. 체인을 걸 때 이음 링크를 관통시켜 임시 고정시키고 체인의 느슨한 측을 손으로 눌 러보고 조정해야 하는데 아래 그림에서 S-S 가 어느 정도 일 때 적당한가?

  1. 체인 폭의 1-2배
  2. 체인 폭의 2-4배
  3. 체인 피치의 1-2배
  4. 체인 피치의 2-4배
(정답률: 76%)
  • S-S가 약 1-2cm 정도일 때 적당합니다. 이유는 체인이 너무 느슨하면 사이클링 중에 체인이 빠져나갈 수 있고, 너무 타이트하면 체인과 기어가 마찰하여 성능이 저하될 수 있기 때문입니다. 따라서 체인 폭의 2-4배가 적당한 이유는 체인이 너무 느슨하지도, 너무 타이트하지도 않고 적절한 장력을 유지할 수 있기 때문입니다. 체인 피치의 경우에도 마찬가지로 체인이 너무 느슨하거나 타이트하지 않도록 적절한 장력을 유지하기 위해 2-4배가 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 체크밸브의 종류가 아닌 것은?

  1. 스윙형 체크밸브
  2. 리프트형 체크밸브
  3. 솔리드 웨지 체크밸브
  4. 경사 디스크 체크밸브
(정답률: 55%)
  • 솔리드 웨지 체크밸브는 체크밸브의 종류가 아니라 게이트 밸브의 일종입니다. 다른 보기들은 모두 체크밸브의 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 상온에서 유동적인 접착성 물질로 바른 후 일정시간 지난 후 건조되어 누설을 방지하 는 개스킷은?

  1. 고무 개스킷
  2. 석면 개스킷
  3. 접착 개스킷
  4. 액상 개스킷
(정답률: 75%)
  • 액상 개스킷은 상온에서 유동적인 상태로 바르고 일정 시간이 지나면 건조되어 누설을 방지하는 개스킷이다. 따라서 다른 보기인 고무 개스킷, 석면 개스킷, 접착 개스킷과는 달리 유동성이 있어서 적용이 용이하며, 건조되면서 높은 접착성을 가지므로 누설 방지에 효과적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 평행축형 감속기에 사용하지 않는 기어는?

  1. 스퍼 기어
  2. 헬리컬 기어
  3. 더블 헬리컬 기어
  4. 웜 기어
(정답률: 79%)
  • 평행축형 감속기는 일반적으로 헬리컬 기어나 더블 헬리컬 기어를 사용하여 회전력을 전달하고 속도를 감속시키는데, 웜 기어는 회전력을 전달하는 데에는 적합하지만 속도 감속에는 적합하지 않기 때문에 사용하지 않는다. 웜 기어는 회전력을 전달할 때 효율이 낮아서 열이 발생하고 내구성이 떨어지기 때문에, 속도 감속에는 적합하지 않다. 따라서 평행축형 감속기에는 웜 기어를 사용하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 전동기 사용시 베어링 부에서의 발열의 원인이 아닌 것은?

  1. 윤활 불량
  2. 베어링 조립불량
  3. 체인, 벨트 등이 지나치게 느슨함
  4. 커플링의 중심내기 불량이나 적정 틈새가 없음
(정답률: 73%)
  • 전동기에서 베어링 부에서 발생하는 발열은 윤활 불량, 베어링 조립불량, 커플링의 중심내기 불량이나 적정 틈새가 없음 등과 같은 이유로 발생할 수 있습니다. 그러나 체인, 벨트 등이 지나치게 느슨한 경우는 베어링 부에서 발열의 원인이 될 수 없습니다. 이는 전동기의 회전력이 충분하지 않아 베어링 부에 충분한 힘이 전달되지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 나사부의 녹에 의한 고착을 방지하기 위한 방법으로 잘못 된 것은?

  1. 산화연분을 기계유로 반죽하여 나사부에 칠한다.
  2. 나사부에 유성페인트를 칠한다.
  3. 나사부에 개스킷을 사용한다.
  4. 스테인리스강 등의 내식성 금속을 사용한다.
(정답률: 53%)
  • 정답은 "산화연분을 기계유로 반죽하여 나사부에 칠한다."입니다. 이 방법은 오히려 녹을 촉진시키기 때문입니다. 나사부에 개스킷을 사용하는 것은 녹에 의한 고착을 방지하는 효과가 있습니다. 개스킷은 녹이나 오염물질이 들어가지 않도록 나사와 부품 사이에 적용되는 밀봉재입니다. 스테인리스강 등의 내식성 금속을 사용하는 것도 녹에 의한 고착을 방지하는 효과가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 축의 회전수가 1600rpm일 때 센터링 기준 값으로 적정한 것은?

  1. 원주간 방향 0.03mm, 면간차 0.01mm
  2. 원주간 방향 0.06mm, 면간차 0.03mm
  3. 원주간 방향 0.08mm, 면간차 0.05mm
  4. 원주간 방향 0.10mm, 면간차 0.08mm
(정답률: 68%)
  • 축의 회전수가 높을수록 센터링 오차가 커지기 때문에, 회전수가 1600rpm일 때는 원주간 방향 0.06mm, 면간차 0.03mm가 적정한 값이다. 다른 보기들은 오차가 더 크기 때문에 적정한 값이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 롤러 베어링을 축에 정착하는 방법으로 적당하지 않은 것은?

  1. 가열유조에 의한 방법
  2. 고주파 가열기에 의한 방법
  3. 프레스 압입에 의한 방법
  4. 펀치에 의한 타격 방법
(정답률: 73%)
  • 롤러 베어링은 정밀한 부품으로서 축에 정확하게 정착되어야 합니다. 따라서 펀치에 의한 타격 방법은 축과 베어링에 손상을 줄 수 있으며, 정확한 위치에 정착되지 않을 가능성이 있습니다. 따라서 이 방법은 적당하지 않은 방법입니다. 반면, 가열유조, 고주파 가열기, 프레스 압입 방법은 베어링을 정확하게 축에 정착시키는 데에 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 펌프의 전 효율을 구하는 식으로 맞는 것은? ( 단, 전효율=η, 수력효율 =ηh, 기계효율=ηm, 체적효율=ηv )

  1. η = ηh
  2. η = ηh x ηm
  3. η= ηh x ηv
  4. η =ηh x ηm x ηv
(정답률: 72%)
  • 정답: "η = ηh x ηm x ηv"

    펌프의 전 효율은 수력효율, 기계효율, 체적효율의 곱으로 나타낼 수 있습니다.

    수력효율은 펌프가 물을 끌어올리는 데 사용되는 에너지 중 실제로 끌어올려진 물의 운동 에너지로 전환된 비율을 나타내는 값입니다.

    기계효율은 펌프의 모터가 전기 에너지를 기계적 에너지로 변환하는 데 효율적으로 사용되는 비율을 나타내는 값입니다.

    체적효율은 펌프가 물을 이동시키는 데 사용되는 에너지 중 실제로 이동된 물의 체적으로 전환된 비율을 나타내는 값입니다.

    따라서, 이 세 가지 효율을 모두 곱해주면 전 효율을 구할 수 있습니다.

    즉, η = ηh x ηm x ηv 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 배관의 직선 연결 이음에 사용되지 않는 배관용 관 이음쇠는?

  1. 유니언
  2. 니플
  3. 플러그
  4. 부싱
(정답률: 42%)
  • 플러그는 배관의 직선 연결 이음에 사용되지 않는 이음쇠로, 배관의 끝을 막는 역할을 합니다. 따라서 유니언, 니플, 부싱과는 달리 배관을 연결하는 용도로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 펌프의 흡입 양정이 높거나 흐름속도가 국부적으로 빠른 부분에서 압력 저하로 유체 가 증발하는 현상은?

  1. 서징 현상
  2. 수격 현상
  3. 캐비테이션 현상
  4. 압력상승 현상
(정답률: 62%)
  • 펌프의 흡입 양정이 높거나 흐름속도가 국부적으로 빠른 부분에서 압력 저하로 인해 유체 내부의 액체 분자들이 기압보다 낮은 압력으로 인해 기체 상태로 변하면서 발생하는 현상을 캐비테이션 현상이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 가열 끼워 맞춤에서 가열온도를 250c 이하로 하는 이유로 맞는 것은?

  1. 재질의 변화 및 변형을 방지하기 위하여
  2. 가열 작업시간 단축을 위하여
  3. 에너지 절감을 위하여
  4. 조립 후 급냉을 위하여
(정답률: 82%)
  • 재질의 변화 및 변형은 가열 온도가 일정 이상을 넘어가면 발생할 수 있습니다. 이는 재료의 물성이 변하거나 형태가 변형되는 것을 의미합니다. 따라서 가열 작업에서는 이러한 변화 및 변형을 방지하기 위해 가열 온도를 250℃ 이하로 유지합니다. 이를 통해 제품의 품질을 유지하고 생산성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 공구 전체의 길이로 규격을 나타내지 않는 것은?

  1. 스톱 링 플라이어
  2. 멍키 스패너
  3. 롱 노즈 플라이어
  4. 조합 플라이어
(정답률: 42%)
  • 스톱 링 플라이어는 공구 전체의 길이로 규격을 나타내지 않는 이유는, 스톱 링 플라이어는 스톱 링을 조작하기 위한 공구로, 스톱 링의 크기에 따라 다양한 크기의 스톱 링 플라이어가 필요하기 때문입니다. 따라서, 스톱 링 플라이어는 스톱 링의 크기에 따라 선택하여 사용하며, 공구 전체의 길이로 규격을 나타내지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 기어의 피치원 지름을 D(mm), 잇수를 Z 라고 할 때 모듈 M 은 어떻게 표시되는가?

  1. M = πZ/D
  2. M = Z/π D
  3. M = Z/D
  4. M = D/Z
(정답률: 56%)
  • 기어의 모듈 M은 피치원 지름 D(mm)을 잇는 기어의 잇수 Z로 나눈 값으로 표시된다. 이는 기어의 치수를 표현하는 중요한 값 중 하나로, 기어의 크기와 형태를 결정하는 데 사용된다. 따라서 정답은 "M = D/Z"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 송풍기 사용압력으로 옳은 것은?

  1. 0 - 0.1 kgf/cm2
  2. 0.1 – 1.0 kgf/cm2
  3. 1.0 - 1.5 kgf/cm2
  4. 2 – 3 kgf/cm2
(정답률: 79%)
  • 송풍기는 공기를 움직이는 기계로, 일반적으로 낮은 압력에서 작동합니다. 따라서, 송풍기 사용압력은 0.1 – 1.0 kgf/cm2 범위 내에 있어야 합니다. 다른 보기들은 송풍기에 너무 높은 압력을 가할 가능성이 있으므로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 원심식 압축기의 장점이 아닌 것은?

  1. 윤활이 쉽다.
  2. 고압 발생이 용이하다
  3. 압력 맥동이 없다.
  4. 대용량이다.
(정답률: 66%)
  • 원심식 압축기는 회전하는 원심력을 이용하여 공기를 압축하는 기계로, 회전하는 부품들이 서로 마찰하면서 열이 발생하므로 윤활이 중요하다. 따라서 "윤활이 쉽다"는 원심식 압축기의 장점이다. 그러나 "고압 발생이 용이하다"는 이유는 장점이 아니라 잘못된 설명이다. 원심식 압축기는 고압을 발생시키는데 탁월한 성능을 가지고 있지만, 이는 그 구조와 회전 속도 등에 따라 달라지는 것이며, 단순히 "용이하다"고 설명할 수는 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 축이 마모되어 수리할 때 보스에 부시를 넣어야 하는 경우는?

  1. 마모부분 다시 깍기
  2. 마모부에 금속 용사하기
  3. 마모부에 덧살 붙임 용접하기
  4. 마모부에 잘라 맞춰 용접하기
(정답률: 66%)
  • 축이 마모되어 수리할 때 보스에 부시를 넣어야 하는 경우는 마모된 부분을 다시 깍아내야 하기 때문입니다. 부시를 넣기 전에 마모된 부분을 다시 깍아내면 부시가 더욱 효과적으로 작동할 수 있습니다. 따라서 "마모부분 다시 깍기"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 원심형 통풍기 (fan)의 정기 검사항목이 아닌 것은?

  1. 흡기, 배기의 능력
  2. 통풍기의 주유상태
  3. 덕트의 마모상태
  4. 베어링의 진동상태
(정답률: 45%)
  • 베어링의 진동상태는 원심형 통풍기의 정기 검사항목 중 하나이지만, 이는 검사 대상이 아닌 것입니다. 이유는 베어링의 진동상태는 일반적으로 진동계를 사용하여 측정하며, 이는 전문가나 특수한 장비가 필요합니다. 따라서 일반적인 원심형 통풍기의 정기 검사에서는 베어링의 진동상태를 측정하지 않습니다. 대신, 흡기, 배기의 능력, 통풍기의 주유상태, 덕트의 마모상태 등을 검사하여 통풍기의 안전한 운전을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
