설비보전산업기사 필기 기출문제복원 (2013-06-02)

설비보전산업기사 2013-06-02 필기 기출문제 해설

이 페이지는 설비보전산업기사 2013-06-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

설비보전산업기사
(2013-06-02 기출문제)

목록

1과목: 공유압 및 자동화시스템

1. 양끝의 지름이 다른 관이 수평으로 놓여 있다. 왼쪽에서 오른쪽으로 물이 정상류를 이루고 매초 2.8ℓ의 물이 흐른다. B 부분의 단면적이 20cm2이라면 , B 부분에서 물의 속도는 얼마인가?

  1. 14 cm/s
  2. 56 cm/s
  3. 140 cm/s
  4. 560 cm/s
(정답률: 75%)
  • 유량은 단면적과 속도의 곱으로 나타내며, 연속 방정식의 원리를 이용하여 속도를 구할 수 있습니다. 유량 $2.8\ell/s$를 $\text{cm}^3/s$ 단위로 환산하면 $2800\text{cm}^3/s$입니다.
    ① [기본 공식] $v = \frac{Q}{A}$ 유량 / 단면적
    ② [숫자 대입] $v = \frac{2800}{20}$
    ③ [최종 결과] $v = 140$ 따라서 물의 속도는 $140\text{cm/s}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 실린더의 행정 중 임의의 위치에서 피스톤의 이동을 방지하는 회로는?

  1. 미터인 회로
  2. 압력설정회로
  3. 압력유지회로
  4. 로킹회로
(정답률: 82%)
  • 로킹회로는 영문 'Lock(잠그다)'에서 유래한 명칭으로, 실린더의 행정 중 임의의 위치에서 피스톤이 움직이지 않도록 고정하여 위치를 유지시키는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유압실린더를 선정함에 있어서 유의할 사항으로 거리가 먼 것은?

  1. 부하의 크기
  2. 속도
  3. 스크로크
  4. 설치방법
(정답률: 70%)
  • 유압실린더 선정 시에는 출력(부하의 크기), 작동 속도, 행정 거리(스트로크)와 같은 성능 및 규격 사양이 핵심 고려 사항입니다. 설치방법은 선정 이후의 조립 단계에 해당하므로 실린더 자체의 사양 선정 기준과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공기 저장 탱크의 기능 중 잘못된 것은?

  1. 저장 기능
  2. 냉각효과에 의한 수분 공급
  3. 공기압력의 맥동을 제거
  4. 압력변화를 최소화
(정답률: 83%)
  • 공기 저장 탱크는 압축공기의 공급을 안정화하고 압력 변화 및 맥동을 제거하며, 냉각 효과를 통해 공기 중의 수분을 응축시켜 드레인으로 배출하는 역할을 합니다. 따라서 수분을 공급한다는 설명은 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 윤활유에 사용되는 소포제로 가장 적당한 것은?

  1. 실리콘 유
  2. 나프텐계유
  3. 파라핀유
  4. 중화수유
(정답률: 78%)
  • 소포제는 액체 내의 유해한 기포를 제거하는 약품으로, 일반적으로 휘발성이 적고 확산력이 큰 기름상의 물질이나 수용성 계면활성제가 사용됩니다. 실리콘 유는 이러한 특성을 가진 대표적인 소포제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 실린더의 지지형식 중 축심 요동형이 아닌 것은?

  1. 크레비스형(clevis)
  2. 풋형(foot)
  3. 트러니언형(trunnion)
  4. 볼형(ball)
(정답률: 66%)
  • 실린더의 지지형식 중 풋형(foot)은 축심이 고정되는 축심고정형에 해당합니다. 크레비스형(clevis), 트러니언형(trunnion), 볼형(ball)은 축심이 움직일 수 있는 축심 요동형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 회로의 속도제어 방식으로 맞는 것은?

  1. 미터-인 방식
  2. 블리드-오프 방식
  3. 미터-아웃 방식
  4. 카운터밸런스 방식
(정답률: 68%)
  • 제시된 회로 를 보면, 속도 조절 밸브가 실린더에서 나가는 유량(배출측)을 제어하는 위치에 설치되어 있으므로 미터-아웃 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 유압기기에 적용되는 파스칼 원리에 대한 설명으로 맞는 것은?

  1. 일정한 부피에서 압력은 온도에 비례한다.
  2. 일정한 온도에서 압력은 부피에 반비례한다.
  3. 밀폐된 용기내의 압력은 모든 방향에서 동일하다.
  4. 유체의 운동 속도가 빠를수록 배관의 압력은 낮아진다.
(정답률: 78%)
  • 파스칼의 원리는 밀폐된 용기 내에 정지해 있는 유체 일부에 가해진 압력은 유체의 모든 부분과 용기 벽면에 모든 방향에서 동일하게 전달된다는 법칙입니다.

    오답 노트
    일정한 부피에서 압력-온도 비례: 게이뤼삭의 법칙
    일정한 온도에서 압력-부피 반비례: 보일의 법칙
    유속이 빠를수록 압력이 낮아짐: 베르누이 정리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 공기 탱크와 공압회로 내의 공기압을 규정 이상으로 상승되지 않도록 하며, 주로 안전밸브로 사용되는 밸브는?

  1. 감압밸브
  2. 릴리프 밸브
  3. 교축밸브
  4. 시퀀스 밸브
(정답률: 78%)
  • 릴리프 밸브는 회로 내의 압력이 설정값 이상으로 상승하는 것을 방지하여 시스템을 보호하는 안전밸브 역할을 수행합니다.

    오답 노트
    감압밸브: 고압을 낮추어 일정하게 유지함
    교축밸브: 단면적을 조절하여 유량을 제어함
    시퀀스 밸브: 압력에 따라 작동 순서를 제어함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 포핏식(poppet type)방향 전환 밸브의 장점으로 맞는 것은?

  1. 밸브의 이동거리가 길다.
  2. 밸브의 내부누설이 적다.
  3. 밸브의 추력을 평형 시키기 적당하다.
  4. 조작의 자동화가 쉽다.
(정답률: 57%)
  • 포핏 밸브는 밸브 시트에 직접 밀착되는 구조로 설계되어 실(Seal) 효과가 매우 뛰어나며, 이로 인해 밸브의 내부누설이 적은 것이 가장 큰 장점입니다.

    오답 노트
    밸브의 이동거리가 길다: 이동 거리가 짧아 개폐 시간이 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 하나의 가공물에 여러 개의 가공 공정이 진행되어야 할 때 가공물을 클램핑, 클램핑해제 공정의 필요 없이 한 위치에서 연속되는 가공공정을 수행하는데 적합한 핸들링 장치는?

  1. 리니어 인덱싱 핸들링
  2. 로터리 인덱싱 핸들링
  3. 고정 자동장치
  4. 자동화 라인 장치
(정답률: 74%)
  • 로터리 인덱싱 핸들링은 원판 형태의 테이블이 일정 각도씩 회전하며 가공물을 이동시키므로, 한 위치에서 클램핑 해제 없이 연속적인 가공 공정을 수행하기에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 논리 방정식 X+XY를 간략하게 하면 어떠한 논리로 대체할 수 있는가?

  1. 0
  2. 1
  3. X
  4. Y
(정답률: 73%)
  • 불 대수의 흡수 법칙을 적용하여 식을 간소화할 수 있습니다.
    $$X + XY = X(1 + Y)$$
    여기서 $1 + Y = 1$이므로
    $$X(1) = X$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 유압기기의 고장원인이 되는 유압작동유의 오염의 원인과 거리가 먼 것은?

  1. 기기의 부식과 녹
  2. 유압 작동유의 산화
  3. 외부로부터 침입하는 고형 이물질
  4. 유압 필터의 주기적인 교체
(정답률: 91%)
  • 유압 필터를 주기적으로 교체하는 것은 작동유 내의 이물질을 제거하여 오염을 방지하는 유지보수 활동입니다.

    오답 노트
    기기의 부식과 녹, 유압 작동유의 산화, 외부 고형 이물질 침입: 모두 작동유를 오염시켜 기기 고장을 유발하는 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 그림은 논리를 전기적으로 표현한 것이다 어떤 논리에 해당되는가?

  1. AND 논리
  2. OR 논리
  3. NOT 논리
  4. AND OR 논리
(정답률: 80%)
  • 두 개의 스위치 $a$와 $b$가 병렬로 연결된 회로입니다. 병렬 연결에서는 어느 하나의 스위치만 닫혀도 전류가 흐르므로, 이는 논리합을 의미하는 OR 논리에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 광전 스위치의 특징과 가장 거리가 먼 것은?

  1. 광전도 효과를 이용한다.
  2. 검출 거리가 길다.
  3. 높은 정밀도를 얻을 수 있다.
  4. 금속 물체만 검출이 가능하다.
(정답률: 83%)
  • 광전 스위치는 빛의 광전도 효과를 이용하여 검출 거리가 길고 정밀도가 높으며, 물체의 재질과 상관없이 검출이 가능합니다.

    오답 노트
    금속 물체만 검출이 가능하다: 유도형 센서의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 어느 제어계에서 0~10V 아날로그 신호를 센서를 통해서 읽어 들이기 위하여 8비트 A/D 변환기를 사용한다면 아날로그 신호를 몇 V 간격으로 읽어 들일 수 있는가?

  1. 1.25
  2. 0.625
  3. .078
  4. .039
(정답률: 55%)
  • A/D 변환기의 분해능은 전체 전압 범위를 변환기의 비트 수에 따른 단계 수로 나누어 계산합니다.
    ① [기본 공식] $\text{Resolution} = \frac{V_{max}}{2^n}$
    ② [숫자 대입] $\text{Resolution} = \frac{10}{2^8}$
    ③ [최종 결과] $\text{Resolution} = 0.039$
    따라서 아날로그 신호를 $0.039\text{V}$ 간격으로 읽어 들일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 유압모터 중 한 종류인 기어 모터의 특징이 아닌 것은?

  1. 유압 모터 중 구조가 가장 간단하다.
  2. 출력 토크가 일정하다.
  3. 정밀한 서보 기구에 적합하다.
  4. 정역회전이 가능하다.
(정답률: 74%)
  • 기어 모터는 구조가 간단하고 저렴하며 정역회전이 가능하고 출력 토크가 일정하다는 장점이 있지만, 누설량이 많고 토크 변동이 크기 때문에 정밀한 서보 기구에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 신호처리 방식에 따른 제어계의 분류로 맞는 것은?

  1. 동기제어계, 비동기제어계, 논리제어계, 시퀀스 제어계
  2. 동기제어계, 파일럿제어계, 논리제어계, 시퀀스 제어계
  3. 동기제어계, 비동기제어계, 메모리제어계, 시퀀스 제어계
  4. 동기제어계, 프로그램제어계, 논리제어계, 시퀀스 제어계
(정답률: 70%)
  • 신호처리 방식에 따른 제어계는 신호의 동기화 여부와 처리 논리에 따라 동기제어계, 비동기제어계, 논리제어계, 시퀀스 제어계로 분류합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 유압시스템에서 기름 탱크 내 유면이 낮을 때 발생하는 현상은?

  1. 펌프의 흡입불량
  2. 실린더의 추력증대
  3. 외부 누설의 증대
  4. 토출유량의 감소
(정답률: 64%)
  • 유압 시스템의 기름 탱크 내 유면이 낮아지면 펌프로 공급되는 기름의 양이 부족해져 토출유량이 감소하게 됩니다. 이와 함께 차단점 부근의 과열, 추력 증가, 소음 및 진동이 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. PLC의 시스템 구축 시 문제가 발생하였을 때 다음 조치 사항 중 틀린 것은?

  1. 배터리 전압이 저하된 경우 배터리를 교환한다.
  2. 노이즈 발생대책으로 접지를 한다.
  3. CPU가 해독 불가능한 명령이 포함된 경우는 틀린 명령을 수정한다.
  4. 최대 실장이 가능한 입출력 모듈의 개수가 정해진 수량을 초과한 경우 프로그램의 스텝수를 줄인다.
(정답률: 72%)
  • 입출력 모듈의 실장 개수 초과는 하드웨어적인 슬롯 용량의 한계 문제입니다. 이를 해결하기 위해서는 프로그램의 스텝수를 줄이는 소프트웨어적 조치가 아니라, CPU의 확장 모듈을 추가하거나 더 큰 용량의 베이스 유닛으로 교체하는 하드웨어적 조치가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비진단관리 및 기계정비

21. 윤활유의 점도에 관한 설명이 잘못된 것은?

  1. 점도란 윤활유가 유동할 때 나타나는 내부저항의 크기를 나타낸다.
  2. 동점도는 윤활유의 절대점도에 윤활유의 밀도를 곱한 갑으로 구할 수 있다.
  3. 절대점도를 표시할 때 포아즈(poise)를 사용한다.
  4. 동점도는 스톡서(stokes)를 사용하며 cm2/s로 나타낸다.
(정답률: 63%)
  • 동점도는 절대점도를 밀도로 나눈 값으로 정의됩니다.

    오답 노트
    동점도는 윤활유의 절대점도에 윤활유의 밀도를 곱한 값으로 구할 수 있다: 곱하는 것이 아니라 나누어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. PM 초기에 검사주기를 결정하기 위해 선결되어야 하는 것은?

  1. 설비성능 표준작성
  2. 프로세스 개선
  3. 급유 개소 표시
  4. 정확한 자료 축적
(정답률: 63%)
  • PM(예방보전)의 핵심은 고장이 나기 전 최적의 시점에 정비를 수행하는 것입니다. 이를 위해 적절한 검사 주기를 설정하려면 과거의 고장 이력, 마모 상태 등 정확한 자료 축적이 선행되어야 과학적인 주기 결정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 제품별 설비배치에 대하 특징과 거리가 먼 것은?

  1. 작업흐름이 원활하고, 생산시간이 짧고 작업장간 거리 축소로 재고감소, 비용감소 생산통제 용이함.
  2. 하나 또는 소수의 표준화된 제품을 대량으로 반복 생산하는라인 공정에 적합함.
  3. 하나의 기계 고장 시에도 유연하게 생산을 수행하며 고임금 기술자가 필요로 함.
  4. 작업흐름은 미리 정해진 패턴을 따라가며, 각 작업장은 고도로 전문화된 하나의 작업만을 수행함.
(정답률: 81%)
  • 제품별 설비배치는 표준화된 제품을 대량 생산하는 라인 공정에 최적화되어 있어 작업 흐름이 원활하고 비용이 감소하는 특징이 있습니다. 하지만 공정이 일직선으로 연결되어 있어 하나의 기계가 고장 나면 전체 라인이 중단되는 치명적인 단점이 있으며, 이는 유연한 생산 수행이 불가능함을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 진동차단 효과는 고유진동수인 R값에 따라 다르다. 진동차단 효과가 가장 큰 값으로 맞는 것은? [단, R=(외부진동주파수/시스템 고유진동수)]

  1. 1.4 이하
  2. 3~6
  3. 6~10
  4. 10 이상
(정답률: 66%)
  • 진동차단 효과는 외부진동주파수와 시스템 고유진동수의 비인 $R$ 값이 클수록 커집니다. $R$ 값의 범위에 따른 효과는 다음과 같습니다.
    $R \le 1.4$ : 증폭
    $1.4 < R < 3$ : 무시할 정도
    $3 \le R < 6$ : 낮음
    $6 \le R < 10$ : 보통
    $R \ge 10$ : 높음
    따라서 진동차단 효과가 가장 큰 값은 10 이상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 회전기계의 이상 현상에서 고주파의 발생에 따른 이상 현상으로 적합한 것은?

  1. 오일 휩
  2. 미스얼라인먼트
  3. 언밸런스
  4. 유체음
(정답률: 55%)
  • 회전기계의 이상 현상은 발생 주파수에 따라 구분됩니다. 유체음과 캐비테이션(공동현상)은 고주파 영역에서 발생하는 대표적인 이상 현상입니다.

    오답 노트
    언밸런스, 미스얼라인먼트, 오일 휩은 저주파 영역에서 발생하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 고장원인을 분석하기 위해 많이 쓰이는 방법으로 일명 생선뼈와 같다고 하여 생선뼈 그림이라고도 하는데 특정 문제나 그 상황의 원인을 규명하여 그림으로 보여줌으로써 문제해결을 위한 전반적인 흐름으로 볼 수 있는 방법으로 맞는 것은?

  1. 특성요인 분석법
  2. 상황분석법
  3. 의사 결정법
  4. 변환기획법
(정답률: 81%)
  • 특성요인 분석법은 결과(특성)에 영향을 주는 원인(요인)들을 계통적으로 분석하는 방법으로, 그 형태가 생선 뼈와 닮아 생선뼈 그림(Fishbone Diagram)이라고도 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 회전기계에서 발생하는 불규형(unbalance)이나 축 정렬불량(misalignment)시 널리 사용되는 설비진단 기법은?

  1. 진동법
  2. 페로그래피법
  3. 오일 SOAP법
  4. 응력법
(정답률: 80%)
  • 회전기계의 불규형(unbalance)이나 축 정렬불량(misalignment)은 기계의 회전 시 특정 주파수의 진동을 유발하므로, 이를 측정하여 분석하는 진동법이 가장 널리 사용되는 진단 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 설비보전 조직의 기본형에서 집중보전의 단점으로 잘못된 것은?

  1. 보전요원이 공장 전체에서 작업을 하기 때문에 적절한 관리 감독을 할 수 없다.
  2. 작업표준을 위한 시간 손실이 많다.
  3. 일정적성이 곤란하다.
  4. 긴급작업, 새로운 작업의 신속한 처리가 어렵다.
(정답률: 58%)
  • 집중보전은 모든 보전 요원이 한 관리자 밑에 조직되어 기동성과 인원 배치의 유연성이 높다는 장점이 있습니다. 따라서 긴급작업이나 새로운 작업의 신속한 처리가 어렵다는 설명은 집중보전의 특징과 상반되는 잘못된 설명입니다.

    오답 노트
    보전요원이 공장 전체에서 작업하므로 이동시간 소비가 많고 현장 일체감이 결여될 수 있으며, 작업 일정 조정 및 관리 감독이 필요하다는 점은 집중보전의 실제 단점에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 소음의 크기를 나타내는 단위로 맞는 것은?

  1. Hz
  2. dB
  3. ppm
  4. fc
(정답률: 86%)
  • 소음의 크기(음압 레벨)를 나타내는 단위는 데시벨인 $dB$를 사용합니다.

    오답 노트
    $Hz$: 주파수 단위
    $ppm$: 농도 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 설비배치계획이 필요하지 않은 것은?

  1. 신제품을 개발할 때
  2. 공장을 증설할 때
  3. 작업방법을 개선할 때
  4. 작업장을 축소할 때
(정답률: 74%)
  • 설비배치계획은 물리적인 공간의 효율적 활용과 작업 흐름을 최적화하는 과정입니다. 신제품을 개발하는 단계는 제품의 설계와 기능 구현에 집중하는 과정이므로, 물리적인 설비 배치 계획과는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 마찰이나 저항 등으로 인하여 진동에너지가 손실되는 진동의 종류는?

  1. 자유진동
  2. 감쇠진동
  3. 규칙진동
  4. 선형진동
(정답률: 88%)
  • 감쇠진동은 마찰이나 저항 등의 외부 요인으로 인해 진동 에너지가 점차 손실되어 진폭이 줄어드는 진동을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 윤활 상태를 표현하는 유체윤활에 대한 설명으로 적합한 것은?

  1. 유막에 의하여 마찰면이 완전히 분리되어 베어링 간극 중에서 균형을 이루는 상태
  2. 유온 상승 혹은 하중의 증가로 점도가 떨어져 유압만으로 하중을 지탱할 수 없을 때
  3. 유막이 파괴되어 금속간의 접촉이 일어나는 상태
  4. 금속에 융착과 소부현상이 발생하여 극압제인 유기화합물의 첨가가 필요한 상태
(정답률: 69%)
  • 유체윤활(완전윤활)은 유막에 의해 마찰면이 완전히 분리되어 베어링 간극 내에서 균형을 이루는 상태를 말합니다.

    오답 노트
    유온 상승이나 하중 증가로 점도가 떨어져 유압만으로 지탱할 수 없는 상태: 경계윤활
    유막 파괴로 금속 간 접촉이 일어나거나 융착·소부현상이 발생하여 극압제가 필요한 상태: 극압윤활
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 차음벽의 무게는 중간 이상 주파수소음의 투과손실을 결정한다. 무게를 두 배 증가시킬 때 투과 손실은 이론적으로 얼마나 증가하는가?

  1. 2dB
  2. 6dB
  3. 12dB
  4. 24dB
(정답률: 87%)
  • 질량 법칙(Mass Law)에 따라 차음벽의 단위 면적당 질량이 2배 증가하면 투과 손실은 이론적으로 $6\text{dB}$ 증가합니다.
    ① [기본 공식] $TL = 20\log_{10}(mf)$ 투과손실은 질량과 주파수의 로그 함수에 비례
    ② [숫자 대입] $TL_{new} - TL_{old} = 20\log_{10}(2)$ 질량이 2배 증가한 경우의 차이
    ③ [최종 결과] $TL = 6\text{dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 보전용 자재는 재고품절로 생기는 손실의 대소, 자재단가 재고유지비의 대소 등에 따라 등급을 붙여 중점관리를 실시한다. 이를 위해 실시하는 분석 기법은?

  1. ABC 분석
  2. PERT/CPM
  3. 유입 유출표
  4. 유통도
(정답률: 76%)
  • 자재의 단가와 재고유지비, 품절 손실 등을 기준으로 중요도에 따라 등급을 나누어 관리하는 기법은 ABC 분석입니다.

    오답 노트
    PERT/CPM: 프로젝트 일정 관리 기법
    유입 유출표: 물질 수지 분석 도구
    유통도: 물질의 흐름을 도식화한 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 조직상으로 집중보전과 같이 한 관리자 밑에 조직되어 있지만 배치상 각 지역에 분산된 형태를 무슨 보전이라고 하는가?

  1. 지역보전
  2. 부문보전
  3. 절충형보전
  4. 설비보전
(정답률: 84%)
  • 지역보전은 조직상으로는 집중보전처럼 한 명의 관리자 아래에 통합되어 있지만, 실제 배치상으로는 각 지역(현장)에 분산되어 신속한 대응이 가능하도록 운영하는 보전 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 설비의 경제성을 평가하기 위한 방법으로 거리가 먼 것은?

  1. 자본회수 기간법
  2. 수익률 비교법
  3. 미래 가치법
  4. 원가 비교법
(정답률: 68%)
  • 설비의 경제성 평가는 투자 비용 대비 회수 기간이나 수익성을 분석하는 것이 핵심입니다. 자본회수 기간법, 수익률 비교법, 원가 비교법은 대표적인 평가 방법이나, 미래 가치법은 일반적인 설비 경제성 평가의 독립된 분석 방법으로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 설명 중 TPM 특징이 아닌 전통적 관리에 해당하는 것은?

  1. Input 지향, 원인 추구 시스템
  2. 현장 사실에 입각한 관리
  3. 사전 활동, 로스 측정
  4. 상벌위주의 동기부여
(정답률: 71%)
  • TPM(전사적 설비 보전)은 자율 보전과 사전 예방 활동을 통해 로스를 제로화하는 현대적 관리 방식입니다. 반면, 상벌위주의 동기부여는 통제와 감시 중심의 전통적 관리 방식에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 고장정지 또는 유해한 성능 저하를 가져오는 상태를 발견하기 위한 보전은?

  1. 사후보전
  2. 예방보전
  3. 개량보전
  4. 보전예방
(정답률: 80%)
  • 예방보전은 설비의 고장 정지나 유해한 성능 저하가 발생하기 전에 미리 점검하고 정비하여 최적의 상태를 유지하는 보전 활동입니다.

    오답 노트
    보전예방: 신설비 설계 단계부터 고장이 없도록 하는 PM 설계 활동임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 설비진단 기술을 도입함으로써 얻을 수 있는 일반적인 효과로 보기 어려운 것은?

  1. 경험적인 지식을 활용하여 설비를 평가하기 때문에 고장의 정도를 정량화하기 위한 노력이 불필요하다.
  2. 경향관리를 실행함으로써 설비의 수명을 예측하는 것이 가능하다.
  3. 돌발적인 중대고장 방지를 도모하는 것이 가능하다.
  4. 정밀진단을 실행함에 따라 설비의 열화부위, 열화내용 정도를 알 수 있기 때문에 오버홀이 불필요해진다.
(정답률: 72%)
  • 설비진단 기술은 정량적인 데이터를 통해 설비 상태를 객관적으로 평가하는 것이 핵심입니다. 따라서 경험적 지식에만 의존하여 정량화 노력이 불필요하다는 설명은 설비진단의 도입 목적과 정반대되는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 설비관리 기능을 일반 관리기능, 기술기능, 실시기능 및 지원기능으로 분류할 때 일반 관리기능이라고 볼 수 없는 것은?

  1. 보전정책 결정 및 보전시스템 수립
  2. 자산관리와 연동된 설비관리 시스템 수립
  3. 보전업무의 경제성 및 효율성 분석, 측정
  4. 보전업무 분석 및 검사 기준 개발
(정답률: 66%)
  • 일반 관리기능은 보전정책 결정, 시스템 수립, 경제성 및 효율성 분석 등 전반적인 관리 체계를 구축하는 활동을 의미합니다.

    오답 노트
    보전업무 분석 및 검사 기준 개발: 기술기능에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공업계측 및 전기전자제어

41. 클램프 미터(Clamp neter)의 용도를 바르게 설명한 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 교류 전류를 측정할 수 없다.
  2. 절연저항을 측정할 수 없다.
  3. 반드시 도선을 1선만 클램프 시켜 전류를 측정한다.
  4. 반드시 도선을 2선을 클램프 시켜 전류를 측정한다.
(정답률: 62%)
  • 클램프 미터는 회로를 끊지 않고 교류 전류를 측정할 수 있는 장치이며, 정확한 측정을 위해서는 반드시 도선을 1선만 클램프시켜 전류를 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 천평을 이용하여 물체의 무게를 구할 때 측정량의 크기와 거의 같은 미리 알고 있는 분동을 이용하여 측정량과 분동의 차이로 구하는 방법은?

  1. 편위법
  2. 영위법
  3. 치환법
  4. 보상법
(정답률: 61%)
  • 측정하려는 물체의 무게와 거의 같은 분동을 사용하여 그 차이만을 측정함으로써 정밀도를 높이는 측정 방식은 보상법입니다.

    오답 노트
    편위법: 측정량에 의해 지침이 영점으로부터 편위된 양을 측정하는 방법
    영위법: 측정량과 분동을 평형시켜 지침을 영점에 맞추어 측정하는 방법
    치환법: 측정량을 표준 분동으로 치환하여 그 값을 구하는 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 실리콘(Si)의 진성반도체에 극히 적은 불순물을 혼합하여 N형 반도체를 만들려고 한다. 다음 중 사용할 수 없는 불순물은?

  1. 비소(As)
  2. 인(P)
  3. 인듐(In)
  4. 안티몬(Sb)
(정답률: 59%)
  • N형 반도체는 4족 원소인 실리콘(Si)에 5족 원소(인, 비소, 안티몬 등)를 도핑하여 만듭니다.
    인듐(In)은 3족 원소로, 이를 도핑하면 P형 반도체가 되므로 N형 반도체 제조에는 사용할 수 없습니다.

    오답 노트
    비소(As), 인(P), 안티몬(Sb): 5족 원소로 N형 반도체 형성 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음의 열전대 조합에서 가장 높은 온도까지 측정할 수 있는 것은?

  1. 백금로듐 - 백금
  2. 크로멜 - 알루멜
  3. 철 - 콘스탄탄
  4. 구리 - 콘스탄탄
(정답률: 83%)
  • 백금로듐-백금 열전대는 고온 측정에 특화된 귀금속 열전대로, 제시된 조합 중 가장 높은 온도 범위까지 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 논리회로도에서 출력되는 X의 값은?

  1. 0
  2. 1
  3. 11
  4. 101
(정답률: 73%)
  • 논리회로의 각 게이트를 분석하여 최종 출력 $X$를 구합니다.
    1. 상단 AND 게이트: 입력이 $0$과 $1$이므로 출력은 $0$입니다.
    2. 하단 NAND 게이트: 입력이 $0$과 $0$이므로 AND 결과는 $0$이며, 이를 반전시킨 최종 출력은 $1$입니다.
    3. 최종 OR 게이트: 입력이 $0$과 $1$이므로 출력 $X$는 $1$이 됩니다.
    $$\text{X} = (0 \text{ AND } 1) \text{ OR } \text{NOT}(0 \text{ AND } 0) = 0 \text{ OR } 1 = 1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 온도에 따라 저항값이 변하는 성질을 이용한 것은?

  1. 트랜지스터
  2. SCR
  3. 서미스터
  4. TRAIC
(정답률: 83%)
  • 서미스터는 온도 변화에 따라 저항값이 민감하게 변하는 특성을 가진 반도체 소자로, 온도 센서나 온도 조절기에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 교류의 전현파에서 주파수가 1[kHz]이면 주기는 얼마인가?

  1. 1[ms]
  2. 1[㎲]
  3. 1[ns]
  4. 1[ps]
(정답률: 73%)
  • 주파수와 주기는 서로 역수 관계에 있으며, 주어진 주파수 값을 이용하여 주기를 계산합니다.
    ① [기본 공식] $T = \frac{1}{f}$
    ② [숫자 대입] $T = \frac{1}{1000}$
    ③ [최종 결과] $T = 0.001$
    따라서 $0.001$ s는 $1$ ms가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

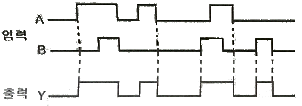

48. 출력파형이 그림과 같다면 논리기호는?

  1. OR
  2. AND
  3. NOR
  4. NAND
(정답률: 72%)
  • 입력 A 또는 B 중 어느 하나라도 High($1$)일 때 출력 Y가 High($1$)가 되고, 두 입력이 모두 Low($0$)일 때만 출력이 Low($0$)가 되는 논리 구조입니다. 이는 논리합(OR) 게이트의 동작 특성과 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 0.1[H]의 코일에 교류 200[V,60[Hz] 전압을 가하면 유도리액턴스는 약 몇 [Ω]인가?

  1. 12
  2. 18.8
  3. 37.7
  4. 125.6
(정답률: 73%)
  • 코일의 유도리액턴스는 주파수와 인덕턴스 값에 비례하여 결정됩니다.
    ① [기본 공식] $X_{L} = 2\pi f L$
    ② [숫자 대입] $X_{L} = 2 \times 3.14 \times 60 \times 0.1$
    ③ [최종 결과] $X_{L} = 37.7$
    단위는 $\Omega$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 논리회로에서 입력이 A, B일때 출력 Y에 나타나는 논리식은?

  1. A+B
  2. A×B
  3. A×
  4. A+
(정답률: 68%)
  • 회로를 분석하면 입력 $B$가 NOT 게이트를 거쳐 $\overline{B}$가 되고, 이것이 입력 $A$와 함께 OR 게이트로 입력됩니다. 따라서 최종 출력 $Y$는 $A$와 $\overline{B}$의 합으로 표현됩니다.
    최종 논리식: $A + \overline{B}$
    정답: A+
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 직류전동기의 속도 제어법에 해당되지 않는 것은?

  1. 계자제어
  2. 저항제어
  3. 전압제어
  4. 전류제어
(정답률: 54%)
  • 직류 전동기의 속도를 제어하는 주요 방법으로는 계자제어, 전압제어, 저항제어, 초퍼제어가 있습니다.

    오답 노트
    전류제어: 속도 제어의 직접적인 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. p형 반도체와 n형 반도체를 접합시키면 반송자가 결핍되는 공핍층이 생성된다. Si의 경우 이러한 접합면 사이의 전위차는 얼마인가?

  1. 0.2[V]
  2. 0.3[V]
  3. 0.7[V]
  4. 0.9[V]
(정답률: 72%)
  • 실리콘(Si) 다이오드의 p-n 접합면에서 형성되는 전위 장벽(Potential Barrier)은 일반적으로 $0.6\text{ V}$에서 $0.7\text{ V}$ 사이의 값을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 그림과 같은 회로에서 각각의 계기가 100[V], 5[A]를 지시할 때 R에서의 소비전력은 몇[kW]인가? (단, 전압계의 내부저항은 무시한다.)

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.8
(정답률: 71%)
  • 전압계의 내부저항을 무시할 때, 저항 $R$에 걸리는 전압과 흐르는 전류를 이용하여 소비전력을 계산합니다.
    ① [기본 공식] $P = V \times I$
    ② [숫자 대입] $P = 100 \times 5$
    ③ [최종 결과] $P = 500\text{ W} = 0.5\text{ kW}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 제어 밸브는 다음 중 어디에 속하는가?

  1. 변환기
  2. 조절기
  3. 설정기
  4. 조작기
(정답률: 74%)
  • 제어 시스템에서 조작기(Actuator)는 조절기로부터 받은 신호를 실제 물리적인 동작으로 변환하여 제어 대상에 전달하는 장치입니다. 제어 밸브는 유량이나 압력을 조절하는 대표적인 조작기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 통전 중인 변류기를 교체하고자 할 때 어떻게 해야 하는가?

  1. 1차측 권선을 개방하고 계기를 바꾼다.
  2. 1차측 권선을 단락하고 계기를 바꾼다.
  3. 2차측 권선을 개방하고 계기를 바꾼다.
  4. 2차측 권선을 단락하고 계기를 바꾼다.
(정답률: 60%)
  • 변류기(CT)의 2차측을 개방하면 1차측 전류가 모두 자속으로 변하여 철심이 포화되고, 2차측 단자에 매우 높은 고전압이 유기되어 절연 파괴 및 감전 사고의 위험이 있습니다. 따라서 안전을 위해 반드시 2차측 권선을 단락한 후 교체해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 공기식 조작부에서 공기량은 일반적으로 조작량에 비례한 몇[kgf/cm2]의 공기압이 사용되는가?

  1. 4~20
  2. 0.4~5.0
  3. 0.2~1.0
  4. 0.01~0.1
(정답률: 63%)
  • 공기식 조작부의 공기압은 장치의 특성에 따라 결정되며, 일반적으로 송풍기 등의 조작량에 비례하여 $0.2 \sim 1.0 \text{ kgf/cm}^2$ 범위의 공기압이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 차압식 유량계가 아닌 것은?

  1. 오리피스
  2. 벤투리관
  3. 로터미터
  4. 피토관
(정답률: 64%)
  • 로터미터는 유량에 따라 부자(float)가 상승하여 단면적을 변화시키는 면적 유량계입니다. 반면 오리피스, 벤투리관, 피토관은 유체 흐름의 압력 차이를 이용하여 유량을 측정하는 차압식 유량계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 단상 교류 전력 측정법과 가장 관계가 없는 것은?

  1. 3전압계법
  2. 3전류계법
  3. 단상 전력계법
  4. 2전력계법
(정답률: 67%)
  • 2전력계법은 3상 전력을 측정할 때 사용하는 방법입니다. 3전압계법, 3전류계법, 단상 전력계법은 단상 교류 전력 측정과 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 피드백 제어에서 가장 핵심적인 역할을 수행하는 장치는?

  1. 신호를 전송하는 장치
  2. 안정도를 증진하는 장치
  3. 제어대상에 부가되는 장치
  4. 목표치와 제어량을 비교하는 장치
(정답률: 84%)
  • 피드백 제어의 핵심은 출력된 제어량을 다시 입력측으로 되돌려 목표치와 비교하는 것입니다. 이를 통해 오차를 확인하고 수정함으로써 원하는 목표값에 도달하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 2개의 계전기 중에서 먼저 여자된 쪽에 우선순위가 주어지고 다른 쪽의 동작을 금지하는 회로로서, 기기의 보호와 조작자의 안전을 주목적으로 하는 회로는?

  1. 자기 유지 회로
  2. AND 회로
  3. 시간 지연 회로
  4. 인터록 회로
(정답률: 79%)
  • 두 개의 계전기 중 먼저 여자된 쪽에 우선순위를 부여하여 다른 쪽의 동작을 금지함으로써, 기기의 보호와 조작자의 안전을 도모하는 회로입니다.

    오답 노트
    자기 유지 회로: 입력 신호가 사라져도 출력 상태를 유지하는 회로
    AND 회로: 모든 입력 조건이 충족되어야 출력이 발생하는 회로
    시간 지연 회로: 설정된 시간이 지난 후 동작하는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계정비 일반

61. 압축기 부품에서 밸브의 취급불량에 의한 고장이라고 볼 수 없는 것은?

  1. 그랜드 패킹의 과다 조임
  2. 볼트의 조임 불량
  3. 시트의 조립 불량
  4. 스프링과 스프링 홈의 부적당
(정답률: 71%)
  • 밸브 고장은 주로 시트 조립, 볼트 조임, 스프링 상태 등 밸브 자체의 기밀성과 작동 부위의 불량으로 발생합니다.

    오답 노트
    그랜드 패킹의 과다 조임: 이는 밸브 자체의 취급 불량보다는 리프트의 과대 등 패킹 및 밀봉 부위의 문제에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 관의이음에서 신축 이음(flexible joint)을 하는 이유로 부적당 한 것은?

  1. 온도 변화에 따라 열팽창에 대한 관의 보호
  2. 열 영향으로부터 관을 보호
  3. 배관측의 변위 고정, 진동에 대한 관의 보호
  4. 매설관 등 지반의 부등침하에 따른 관의 보호
(정답률: 47%)
  • 신축 이음은 온도 변화에 따른 열팽창, 지반의 부등침하, 진동 등을 흡수하여 관의 파손을 방지하기 위해 설치합니다.

    오답 노트
    배관측의 변위 고정: 신축 이음은 변위를 흡수하고 조정하는 것이 목적이지, 변위를 고정시키는 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 압력배관용 탄소 강관에서 스케줄 번호(sch No)는 무엇을 나타내는가?

  1. 관의 바깥지름
  2. 관의 안지름
  3. 관의 길이
  4. 관의 두께
(정답률: 62%)
  • 압력배관용 탄소 강관에서 스케줄 번호(sch No)는 관의 외경을 일정하게 유지하면서 내압 성능을 결정짓는 관의 두께를 나타내는 규격 번호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 1m에 대하여 감도 0.05mm의 수준기로 길이 3m 베드의 수평도 검사 시 오른쪽으로 3눈금 움직였다면 이때 베드의 기울기는 얼마인가?

  1. 오른쪽이 0.15mm 높다.
  2. 왼쪽이 0.3mm 높다.
  3. 오른쪽이 0.45mm 높다.
  4. 왼쪽이 0.75mm 높다.
(정답률: 67%)
  • 수준기의 감도는 기준 길이당 기울어진 정도를 나타내며, 전체 길이와 움직인 눈금 수를 곱하여 최종 기울기를 계산합니다.
    ① [기본 공식] $\text{기울기} = \text{감도} \times \text{검사 길이} \times \text{눈금 수}$
    ② [숫자 대입] $\text{기울기} = 0.05 \times 3 \times 3$
    ③ [최종 결과] $\text{기울기} = 0.45$
    따라서 오른쪽으로 3눈금 움직였으므로 오른쪽이 $0.45\text{mm}$ 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 밸브에 대한 설명으로 옳은 것은?

  1. 글로브 밸브는 밸브 박스가 구형으로 되어있고 밸브의 개도를 조절해서 교축기구로 쓰인다.
  2. 슬루스 밸브는 유체의 역류를 방지하기 위한 밸브이며 리프트식과 수윙식이 있다.
  3. 체크밸브는 전두부(핸들)를 90도 회전시킴으로써 유로의 개폐를 신속히 할 수 있다.
  4. 콕(cock)은 밸브 박스의 밸브 시이트와 평행으로 작동하고 흐름에 대해 수직으로 개폐를 한다.
(정답률: 68%)
  • 글로브 밸브는 밸브 박스가 구형으로 되어 있으며, 밸브의 개도를 조절하여 유량을 제어하는 교축기구로 사용됩니다.

    오답 노트
    슬루스 밸브: 밸브 시트와 평행하게 작동하며 흐름에 수직으로 개폐함
    체크밸브: 유체의 역류를 방지하며 리프트식과 스윙식이 있음
    콕: 플러그를 90도 회전시켜 유로를 신속하게 개폐함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. V벨트나 풀리의 홈 크기에 대한 규격 중 단면이 가장 큰 것은?

  1. M 형
  2. A 형
  3. E형
  4. Y형
(정답률: 70%)
  • V벨트의 규격은 M, A, B, C, D, E 순으로 단면과 장력이 커지므로, 제시된 보기 중 E형이 단면이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 볼트의 호칭길이를 나타내는 것은?

  1. 머리 부분에서 선단까지의 길이
  2. 선단에서 불환전나사부 까지의 길이
  3. 머리부를 제외한 전체 길이
  4. 선단에서 완전나사부 까지의 길이
(정답률: 71%)
  • 볼트의 호칭길이는 머리 부분을 제외하고 나사산이 시작되는 지점부터 선단까지의 전체 길이를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 소음과 진동이 적고 역전을 방지하는 기능을 가지고 있으나 효율이 낮고 호환성이 없는 기어로 맞는 것은?

  1. 스퍼기어
  2. 베벨기어
  3. 웜기어
  4. 하이포이드 기어
(정답률: 74%)
  • 웜기어는 원통 수직 축과 톱니로 구성되어 회전 속도를 낮추며, 소음과 진동이 적고 역전 방지 기능이 있지만 효율이 낮고 호환성이 없는 것이 특징입니다.

    오답 노트
    스퍼기어: 축과 나란히 톱니가 절삭된 대표적인 평기어
    베벨기어: 두 축이 직각 또는 둔각으로 만나는 원뿔 모양의 교차축기어
    하이포이드 기어: 베벨기어의 축을 엇갈리게 하고 나사선을 사선으로 만든 기어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 공구 중 규격을 입의 너비의 대변거리로 나타내지 않는 것은?

  1. 양구 스패너
  2. 편구 스패너
  3. 타격스패너
  4. 멍키 스패너
(정답률: 68%)
  • 멍키 스패너는 입의 너비가 아닌 전체의 거리로 규격을 나타내는 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 공기압축기의 흡입 관로에 설치하는 스트레이너(Strainer)의 설치 목적으로 맞는 것은?

  1. 빗물이 스며들어 압축기에 들어가지 않도록 차단해 준다.
  2. 배관의 맥동으로 소음이 발생하는 것을 방지하기 위한 장치이다.
  3. 나뭇잎 등의 이물질이 압축기에 들어가지 않도록 차단해 준다.
  4. 공기 중의 수분이 응축되어 압축기에 들어가지 않도록 제거하는 장치이다.
(정답률: 81%)
  • 스트레이너는 흡입 관로에서 나뭇잎이나 먼지 같은 이물질이 압축기 내부로 유입되어 고장을 일으키는 것을 차단하는 필터 역할을 합니다.

    오답 노트
    공기 중의 수분 제거: 이는 드레인 밸브나 에어 드라이어의 역할임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 축의 중심내기에 대한 설명으로 잘못된 것은?

  1. 죔형 커플링의 경우 스트레이트 에지를 이용하여 중심을 낸다.
  2. 체인커플링의 경우 원주를 4등분한 다음 다이얼게이지로 측정해서 중심을 맞춘다.
  3. 플렉시블 커플링은 중심내기를 하지 않는다.
  4. 플랜지의 면간도 편차를 측정하여 중심 맞추기를 한다.
(정답률: 72%)
  • 플렉시블 커플링은 어느 정도의 편심과 편각을 허용하는 구조이지만, 기계적 안정성과 수명 연장을 위해 반드시 적절한 중심내기 작업이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 펌프에서 캐비테이션(cavitation)이 발생했을 때 그 영향으로 옳지 않은 것은?

  1. 소음과 진동이 생긴다.
  2. 펌프의 성능에는 변화가 없다.
  3. 압력이 저하하면 양수 불능이 된다.
  4. 펌프 내부에 침식이 생겨 펌프를 손상시킨다.
(정답률: 83%)
  • 캐비테이션이 발생하면 기포의 생성과 소멸로 인해 소음, 진동, 내부 침식이 발생하며, 결과적으로 펌프의 성능이 크게 저하됩니다.

    오답 노트
    펌프의 성능에는 변화가 없다: 성능 저하 및 양수 불능 상태가 발생함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 펌프 운전 시 기계식 밀봉부위에서 소음이 발생하는 원인 중 가장 적절한 것은?

  1. O-링(오링)의 파손
  2. 섭동면의 열변형
  3. 섭동면의 가공 불량
  4. 섭동면의 불충분한 윤활작용
(정답률: 57%)
  • 기계식 밀봉부위에서 소음이 발생하는 주된 원인은 섭동면의 불충분한 윤활작용 때문입니다. 이를 해결하기 위해서는 윤활 계통을 개선하여 마찰을 줄여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 왕복 피스톤 압축기를 사용하는 이유 중 가장 적합한 것은?

  1. 설치면적이 작다.
  2. 윤활이 쉽다.
  3. 대용량이다.
  4. 고압 발생이 쉽다.
(정답률: 74%)
  • 왕복 피스톤 압축기는 구조적으로 밀폐가 용이하여 고압의 가스를 생성하는 데 매우 유리한 특성을 가지고 있습니다.

    오답 노트
    설치면적이 작다: 설치 면적이 넓은 편입니다.
    윤활이 쉽다: 구조상 윤활이 어렵습니다.
    대용량이다: 소용량 고압에 적합하며 대용량은 터보 압축기가 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 가열 끼움시 가열온도로 가장 적당한 것은?

  1. 50~100℃
  2. 100~150℃
  3. 200~250℃
  4. 300~350℃
(정답률: 73%)
  • 가열 끼움법은 부품을 가열하여 열팽창시킨 후 조립하는 방법으로, 일반적으로 재료의 성질 변화를 방지하면서 충분한 팽창을 얻을 수 있는 $200 \sim 250^{\circ}C$ 범위가 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 기어의 언더컷 방지에 대한 설명으로 틀린 것은?

  1. 이 높이를 높게 제작한다.
  2. 압력 각을 증가시킨다.
  3. 한계 잇수 이상으로 제작한다.
  4. 전위기어를 만들어 사용한다.
(정답률: 63%)
  • 기어의 언더컷(이뿌리 파먹음)을 방지하기 위해서는 이뿌리 부분의 간섭을 줄여야 합니다.

    오답 노트
    이 높이를 높게 제작한다: 이 높이를 높이면 오히려 간섭이 심해져 언더컷이 발생하기 쉬우므로, 이 높이를 줄여야 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 3상 유도 전동기의 구조에 속하지 않는 것은?

  1. 회전자 철심
  2. 고정자 철심
  3. 고정자 권선
  4. 정류기
(정답률: 72%)
  • 3상 유도 전동기는 기본적으로 고정자(철심, 권선)와 회전자(철심, 권선)로 구성되어 전자기 유도 현상을 통해 회전력을 얻는 구조입니다.

    오답 노트
    정류기: 교류를 직류로 변환하는 장치로, 유도 전동기가 아닌 직류 전동기나 전원 장치에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 플렉시블 커플링에 대한 설명으로 틀린 것은?

  1. 두 축이 일직선상에 일치하는 경우에 사용한다.
  2. 완충작용이 필요한 경우에 사용한다.
  3. 그리드 플렉시블 커플링을 스틸 플렉시블 커플링이라고도 한다.
  4. 고무 커플링은 방진고무의 탄성을 이용한 커플링이다.
(정답률: 73%)
  • 플렉시블 커플링은 두 축의 중심선이 일직선상에 일치하지 않거나 약간의 편심, 편각이 있는 경우에도 동력을 전달할 수 있도록 설계된 커플링입니다.

    오답 노트
    두 축이 일직선상에 일치하는 경우에 사용한다: 이는 리지드(고정형) 커플링에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 펌프의 흡입관 배관에 대한 설명 중 틀린 것은?

  1. 흡입관에서 편류나 와류가 발생치 못하게 한다.
  2. 흡입관 끝에 스트레이너를 사용한다.
  3. 관내 압력은 대기압 이상으로 공기 누설이 없는 관이음으로 한다.
  4. 배관은 공기가 발생치 않도록 펌프를 향해 1/50 정도의 올림 구배를 한다.
(정답률: 50%)
  • 펌프의 흡입관은 펌프가 유체를 빨아올리는 구간이므로, 관내 압력은 대기압보다 낮은 진공 상태가 됩니다. 따라서 대기압 이상이 아니라 대기압 이하의 압력 상태에서 공기가 유입되지 않도록 기밀 유지가 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 원주면에 홈이 있는 원판상 회전체를 케이싱 속에서 회전시켜 이것에 접촉하는 액체를 유체 마찰에 의한 압력에너지를 주어 송출하는 펌프는?

  1. 분류펌프
  2. 수격펌프
  3. 마찰펌프
  4. 횡축펌프
(정답률: 77%)
  • 원주면에 홈이 있는 회전체가 액체와 접촉하여 발생하는 유체 마찰력을 이용해 압력 에너지를 부여하고 액체를 송출하는 방식은 마찰펌프의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
