설비보전산업기사 필기 기출문제복원 (2014-05-25)

설비보전산업기사 2014-05-25 필기 기출문제 해설

이 페이지는 설비보전산업기사 2014-05-25 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

설비보전산업기사
(2014-05-25 기출문제)

목록

1과목: 공유압 및 자동화시스템

1. 공유압 변환기 사용 시 주의사항으로 옳은 것은?

  1. 수평방향으로 설치한다.
  2. 열원에 가까이 설치한다.
  3. 반드시 액추에이터 보다 낮게 설치한다.
  4. 실린더나 배관 내의 공기를 충분히 뺀다.
(정답률: 80%)
  • 공유압 변환기 및 시스템의 효율적인 작동과 오작동 방지를 위해서는 실린더나 배관 내에 잔류하는 공기를 충분히 제거하여 응답성을 높이고 압력 전달의 정확성을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 비교적 큰 먼지를 제거할 목적으로 사용되는 기기로, 유압회로에서 펌프의 흡입관로에 사용되는 것은?

  1. 탱크
  2. 스트레이너
  3. 필터
  4. 어큐뮬레이터
(정답률: 74%)
  • 스트레이너는 유압회로의 펌프 흡입관로에 설치되어 비교적 크기가 큰 이물질을 걸러내어 펌프를 보호하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유공압 기호에서 온도계 기호로 옳은 것은?

(정답률: 91%)
  • 유공압 회로도에서 온도계는 기호로 표시합니다.

    오답 노트
    : 유면계
    : 유량계
    : 압력계(도크계)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 드릴 및 보링 공구를 이용하여 구멍을 뚫거나 구멍을 확장시키는 다축보링머신과 같은 공작기계에서 관통구멍의 경우 부하가 급격히 감소하므로 스핀들이 급진된다. 이를 방지하기 위하여 실린더에 유량조절밸브를 설치한다. 이러한 회로를 무엇이라 하는가?

  1. 감속회로(deceleration circuit)
  2. 미터 인 회로(meter in circuit)
  3. 미터 아웃 회로(meter out circuit)
  4. 블리드 오프 회로(bleed off circuit)
(정답률: 60%)
  • 미터 아웃 회로(meter out circuit)는 유량제어 밸브를 실린더의 출구측에 설치하여 유출되는 유량을 제어하는 방식입니다. 이는 드릴이나 보링 머신처럼 관통 시 부하가 급격히 감소하여 스핀들이 급진되는 현상을 방지하는 데 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 내경 10cm, 추력 3140 kgf, 피스톤 속도 40m/min 유압실린더에서 필요로 하는 유압은 최소 몇 kgf/cm2인가?

  1. 40
  2. 60
  3. 80
  4. 160
(정답률: 63%)
  • 유압 실린더의 압력은 가해진 힘을 단면적으로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{F}{A}$ 압력 = 힘 / 면적
    ② [숫자 대입] $P = \frac{3140}{\frac{\pi \times 10^{2}}{4}}$
    ③ [최종 결과] $P = 40$ kgf/cm²
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 유압의 동조회로에서 동조운전을 방해하는 요소로 보기에 가장 거리가 먼 것은?

  1. 마찰 차이
  2. 펌프 토출량
  3. 내부누설의 양
  4. 실린더 안지름 차이
(정답률: 53%)
  • 동조회로는 두 개의 실린더가 동일하게 작동하도록 하는 회로입니다. 마찰 차이, 내부 누설량의 차이, 실린더 안지름의 차이는 각 실린더의 개별적인 특성 차이를 유발하여 동조 운전을 방해하지만, 펌프 토출량은 두 실린더에 공통으로 영향을 주는 요소이므로 방해 요소로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 압력제어밸브로 옳은 것은?

  1. 체크 밸브
  2. 리듀싱 밸브
  3. 셔틀밸브
  4. 감속 밸브
(정답률: 53%)
  • 리듀싱 밸브는 회로의 압력을 일정하게 유지하거나 낮추는 역할을 하는 대표적인 압력제어밸브입니다.

    오답 노트
    체크 밸브, 셔틀밸브: 방향제어밸브
    감속 밸브: 유량제어밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림에서 제시한 2압 밸브의 특성으로 옳지 않은 것은?

  1. AND의 논리를 만족한다.
  2. 먼저 들어온 고압 압력신호가 출구 A로 나간다.
  3. 압축공기가 2개의 입구 X,Y에 모두 작용할 때에만 출구 A에 압축공기가 흐른다.
  4. 2개의 입력신호가 다른 압력일 경우에는 낮은 압력공기가 출구 A로 출력된다.
(정답률: 66%)
  • 제시된 그림의 2압 밸브(AND 밸브)는 두 입력구 $X, Y$에 모두 압력이 가해져야만 출구 $A$로 공기가 흐르는 AND 논리 회로를 구성합니다. 따라서 두 입력 신호 중 낮은 압력이 출력으로 나가게 됩니다.

    오답 노트
    먼저 들어온 고압 압력신호가 출구 A로 나간다: 이는 셔틀 밸브(OR 밸브)의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 공기압 장치의 구성 요소가 아닌 것은?

  1. 원심 펌프
  2. 애프터 쿨러
  3. 공기 탱크
  4. 공기 압축기
(정답률: 63%)
  • 공기압 장치의 발생부는 압축기, 탱크, 애프터 쿨러로 구성됩니다. 원심 펌프는 액체를 이송하는 유압 장치나 일반 펌프 시스템의 구성 요소이므로 공기압 장치와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공압 루트 블로어(Roots blower)에 대한 설명으로 옳은 것은?

  1. 소음이 작다.
  2. 토크변동이 작다.
  3. 비접촉형으로 무급유식이다.
  4. 대형이고, 고압 송풍을 할 수 없다.
(정답률: 67%)
  • 루트 블로어는 회전자가 서로 접촉하지 않는 비접촉형 구조이므로 무급유식으로 운전이 가능합니다.

    오답 노트
    소음이 작다: 소음이 큼
    토크변동이 작다: 토크변동이 큼
    고압 송풍을 할 수 없다: 고압 송풍 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 유압펌프의 소음발생 원인이 아닌 것은?

  1. 펌프 흡입 불량
  2. 작동유 점성 증대
  3. 펌프의 저속회전
  4. 이물질의 침입
(정답률: 89%)
  • 유압펌프의 소음은 주로 펌프 흡입 불량(캐비테이션), 작동유의 점성 증대, 이물질 침입 등으로 인해 발생합니다. 펌프의 저속회전은 일반적으로 소음을 증가시키는 직접적인 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림과 같은 공기압 실린더의 올바른 명칭은?

  1. 단동 실린더
  2. 편로드 복동 실린더
  3. 전동기 과부하
  4. 양로드 복동 실린더
(정답률: 92%)
  • 제시된 이미지 를 보면 피스톤 양측으로 로드가 돌출되어 있으며, 양쪽 공입구로 공기가 공급되는 구조이므로 양로드 복동 실린더입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 직류전동기 과열의 원인이 아닌 것은?

  1. 퓨즈의 융단
  2. 베어링 조임 과다
  3. 전동기 과부하
  4. 브러시 압력 과다
(정답률: 65%)
  • 직류전동기의 과열은 과부하, 베어링 조임 과다, 코일 단락, 브러시 압력 과다 등으로 인해 발생합니다. 반면 퓨즈의 융단은 과전류로 인해 퓨즈가 끊어지는 결과이지, 전동기를 과열시키는 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 정보의 정의역이 어느 구간에서 모든 점으로 표시되는 신호로서 시간과 정보가 모두 연속적인 신호는 어느 것인가?

  1. 연속 신호
  2. 이산시간 신호
  3. 디지털 신호
  4. 아날로그 신호
(정답률: 73%)
  • 시간과 정보가 모두 연속적인 신호를 아날로그 신호라고 합니다.

    오답 노트
    연속 신호: 시간은 연속적이나 정보는 비연속적
    이산시간 신호: 시간은 비연속적이나 정보는 연속적
    디지털 신호: 시간과 정보 모두 비연속적
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 선형 스텝모터에서 스핀들 리드가 0.36cm이고, 회전각이 1°라고 하였을 때 이송거리는 몇 mm인가?

  1. 0.01
  2. 0.02
  3. 0.03
  4. 0.04
(정답률: 72%)
  • 스핀들 리드와 회전각을 이용하여 모터가 1도 회전했을 때의 직선 이송거리를 계산합니다.
    ① [기본 공식]
    $$\text{이송거리} = \text{스핀들 리드} \times \frac{\text{회전각}}{360}$$
    ② [숫자 대입]
    $$\text{이송거리} = 0.36 \text{ cm} \times \frac{1}{360}$$
    ③ [최종 결과]
    $$\text{이송거리} = 0.001 \text{ cm} = 0.01 \text{ mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 컨베이어를 이용한 자동화시스템을 설계하고자 할 때 고려해야할 기본 설계원칙에 해당되지 않는 것은?

  1. 이송능력한계
  2. 속도의 원칙
  3. 균일성의 원칙
  4. 투입 산출의 원칙
(정답률: 71%)
  • 컨베이어 자동화 시스템 설계 시에는 이송능력한계, 속도의 원칙, 균일성의 원칙 등을 고려해야 하며, 투입 산출의 원칙은 기본 설계원칙에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 자동화 시스템의 목적으로 가장 거리가 먼 것은?

  1. 원가 절감
  2. 이익의 극대화
  3. 제품 품질의 균일성
  4. 생산 탄력성 증가
(정답률: 59%)
  • 자동화 시스템은 제품 품질의 균일화, 생산성 극대화, 원가 최소화 및 이익 극대화를 목적으로 합니다. 생산 탄력성 증가는 자동화 시스템의 일반적인 기본 목적과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유도형 센서의 감지거리에 대한 설명으로 옳지 않은 것은?

  1. 공칭검출거리 - 제조공정, 온도, 공급전압에 의한 허용치를 고려하지 않은 상태의 거리
  2. 정미검출거리 - 정격전압과 정격주위 온도일 때 측정하는 거리
  3. 유효검출거리 - 공급전압과 주위온도의 허용 한도 내에서 측정한 거리
  4. 정격검출거리 - 어떠한 전압변동 또는 온도변화에도 관계없이 표준 검출제를 검출할 수 있는 거리
(정답률: 58%)
  • 정격검출거리는 어떠한 변동에도 관계없는 거리가 아니라, 정격전압 또는 정격주위 온도 조건에서 표준 검출체를 검출할 수 있는 거리를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 그림과 같은 타이밍 차트(timing chart)에서 입력은 A와 B이며, 출력은 Y일 때 이 타이밍 차트는 어떤 회로인가? (단, 입ㆍ출력 모두 알논리로 동작한다.)

  1. AND 회로
  2. OR 회로
  3. NOT 회로
  4. NAND 회로
(정답률: 81%)
  • 타이밍 차트를 분석하면 입력 A와 B가 모두 High(1)인 구간에서만 출력 Y가 High(1)가 되는 것을 확인할 수 있습니다. 이는 두 입력이 모두 참일 때만 참을 출력하는 AND 회로의 논리 동작과 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 제작자에 의해 한번만 프로그램 되는 메모리는 어느 것인가?

  1. RAM
  2. Mask ROM
  3. EAROM
  4. EPROM
(정답률: 68%)
  • Mask ROM은 제조 공정 단계에서 데이터가 기록되어 나오며, 제작자에 의해 단 한 번만 프로그램 되는 읽기 전용 메모리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비진단관리 및 기계정비

21. 자재흐름분석의 P-Q분석에 의하여 분류가 결정되면 그 분류 내에 있는 제품들에 대한 개별적인 분석을 행할 때 그 분류와 내용이 옳은 것은?

  1. D급 분류 : 제품의 종류도 적고 생산량도 적다. 소품종 공정표를 작성한다.
  2. C급 분류 : 제품의 종류는 적고 생산량이 많다. 단순작업 공정표 다음 조립공정표를 작성한다.
  3. B급 분류 : 제품의 종류는 중간이고 생산량도 중간이다. 다품종 공정표를 작성한다.
  4. A급 분류 : 제품의 종류는 많고 생산량은 적다. 유압 유출표를 작성한다.
(정답률: 79%)
  • P-Q 분석에 따른 제품 분류와 분석 방법의 관계를 묻는 문제입니다. B급 분류는 제품의 종류와 생산량이 모두 중간 수준인 경우이며, 이때는 다품종 공정표를 작성합니다.

    오답 노트
    A급 분류: 제품 종류가 적고 생산량이 많음 $\rightarrow$ 단순작업 및 조립공정표 작성
    C급 분류: 제품 종류가 많고 생산량이 적음 $\rightarrow$ 유입유출표 작성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 투과계수가 0.001일 때 투과 손실량은?

  1. 20dB
  2. 30dB
  3. 40dB
  4. 50dB
(정답률: 58%)
  • 투과계수를 이용하여 투과 손실량을 데시벨(dB) 단위로 계산하는 문제입니다.
    ① [기본 공식] $L = 10 \log \frac{1}{T}$
    ② [숫자 대입] $L = 10 \log \frac{1}{0.001}$
    ③ [최종 결과] $L = 30$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기술면의 표준 중 목표가 되는 표준을 지칭하는 것은?

  1. 규격
  2. 사양서
  3. 지도서
  4. 조직규정
(정답률: 59%)
  • 기술면의 표준 중에서 달성해야 할 목표가 되는 표준을 지도서라고 합니다.

    오답 노트
    사양서: 제품에 요구되는 사항을 서면화한 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 정현파 신호에서 피크값(편진폭)을 기준한 진동의 크기가 1일 때 실효값의 크기는?

  1. 2
  2. 1/2
  3. 1/π
  4. 1/√2
(정답률: 83%)
  • 정현파(Sine wave)에서 실효값(RMS)은 피크값(최댓값)을 $\sqrt{2}$로 나눈 값과 같습니다.
    ① [기본 공식] $V_{rms} = \frac{V_{peak}}{\sqrt{2}}$
    ② [숫자 대입] $V_{rms} = \frac{1}{\sqrt{2}}$
    ③ [최종 결과] $V_{rms} = \frac{1}{\sqrt{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 설비진단 기법 중 금속성분 특유의 발광 또는 흡광현상을 이용하는 기법은?

  1. 진동법
  2. 페로그래피법
  3. SOAP법
  4. 응력법
(정답률: 80%)
  • SOAP법은 마모 입자의 금속 성분이 가지는 특유의 발광 또는 흡광 현상을 이용하여 마모 상태를 분석하는 설비진단 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 정비계획에 필요한 예비품의 종류 중 전 공장에 영향을 미치는 동력 설비에서 많이 볼수 있는 것은?

  1. 부품 예비품
  2. 라인 예비품
  3. 단일 기계 예비품
  4. 부분적 세트 예비품
(정답률: 50%)
  • 전 공장에 영향을 미치는 동력 설비와 같이 특정 핵심 설비의 고장이 전체 공정 중단으로 이어지는 경우, 해당 설비를 위한 단일 기계 예비품을 확보하여 관리하는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 음의 지향지수 [DI]에 대한 설명 중 틀린 것은?

  1. 음원이 자유공간에 있을 때는 DI는 0dB 이다.
  2. 반자유공간(바닥 위)에 음원이 있을 때 DI는 +3dB 이다.
  3. 두면이 접하는 구석에 음원이 있을 때 DI는 +6dB 이다.
  4. 세면이 접하는 구석에 음원이 있을 때 DI는 +12dB 이다.
(정답률: 71%)
  • 음의 지향지수 $DI$는 접합면의 수 $n$에 따라 $3 \times n$ dB로 계산됩니다.
    ① [기본 공식] $DI = 3 \times n$
    ② [숫자 대입] $DI = 3 \times 3$
    ③ [최종 결과] $DI = 9$
    따라서 세 면이 접하는 구석의 지향지수는 $9$ dB가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 기계 진동이 공진으로 인하여 높은 경우, 진동을 저강하는 방법으로 잘못된 것은?

  1. 구조물의 강성을 높여 고유 진동 주파수를 낮은 영역으로 변화시킨다.
  2. 구조물의 질량을 크게 하여 고유 진동 주파수를 낮은 영역으로 변화시킨다.
  3. 구조물의 강성을 낮추어 고유 진동 주파수를 낮은 영역으로 변화시킨다.
  4. 구조물의 강성과 질량을 적절히 조절하여 현재 가진되고 있는 공진 주파수 영역을 피하도록 한다.
(정답률: 59%)
  • 공진을 피하기 위해 고유 진동 주파수를 변화시켜야 합니다. 고유 진동 주파수는 강성이 높을수록 증가하고 질량이 클수록 감소합니다. 따라서 강성을 높이면 고유 진동 주파수는 높은 영역으로 변화하므로, 낮은 영역으로 변화시킨다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 설비보전의 표준화가 가져오는 직접적인 이점과 가장 거리가 먼 것은?

  1. 설비보전 기술의 축적
  2. 설비 개량 또는 설계능력 향상
  3. 생산 제품의 불량률 증대
  4. 설비보전 작업의 효율성 증대
(정답률: 89%)
  • 설비보전의 표준화는 작업의 효율성을 높이고 기술을 축적하여 설비 설계 능력을 향상시키는 긍정적인 효과를 가져옵니다. 따라서 생산 제품의 불량률 증대는 표준화의 목적 및 이점과 정반대되는 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 설비는 사용기간이 길면 길수록 자본 회수비는 감소하나 열화에 의한 보전비와 운영비는 증가한다. 이 두 비용의 총비용이 최소가 되는 수명은?

  1. 경제수명
  2. 실질유효수명
  3. 내용연수
  4. 운전수명
(정답률: 64%)
  • 설비의 자본 회수비(감가상각비)와 유지보수비(운영비)의 합계가 최소가 되어 경제적으로 가장 이득이 되는 시점의 수명을 경제수명이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 베어링의 결함 유무를 측정하고자 할 때 사용되는 진동측정용 센서는?

  1. 변위계
  2. 속도계
  3. 가속도계
  4. 레벨계
(정답률: 66%)
  • 베어링의 결함은 고주파 진동 성분으로 나타나기 때문에, 이를 정밀하게 측정하기 위해서는 고주파 응답 특성이 좋은 가속도계를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 설비보전 상 청소, 급유, 조정, 부품교체 등의 적절한 시기를 산정하는 기준은?

  1. 성능기준
  2. 검사기준
  3. 예방기준
  4. 정비기준
(정답률: 73%)
  • 청소, 급유, 조정, 부품교체와 같이 설비를 최적의 상태로 유지하기 위해 정비 활동을 수행하는 구체적인 시기와 방법을 정한 기준을 정비기준이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 설비가동부문의 운전자들이 소집단활동을 중심으로 운전자 또는 작업자 스스로 전개하는 생산보전 활동은?

  1. 일상보전
  2. 예방보전
  3. 자주보전
  4. 개량보전
(정답률: 71%)
  • 운전자나 작업자가 스스로 소집단 활동을 통해 설비의 점검, 급유, 조임 등의 보전 활동을 전개하는 것을 자주보전이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 자재를 취급하는데 공간적인 면에서 가장 유연성이 우수한 장비는?

  1. 자동 저장/반출 시스템(AS/RS)
  2. 호이스트(hoist)
  3. 무인 반송차(AGV)
  4. 팔렛 트럭(paliet truck)
(정답률: 69%)
  • 자동 저장/반출 시스템(AS/RS), 호이스트(hoist), 무인 반송차(AGV)는 사전에 정해진 경로와 구역을 따라 이동하는 제약이 있지만, 팔렛 트럭(paliet truck)은 설정된 영역 내에서 자유롭게 움직일 수 있어 공간적 유연성이 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 일반적으로 시스템을 구성하는 기본적 요소에 속하지 않는 것은?

  1. 투입
  2. 처리기구
  3. 산출
  4. 품질
(정답률: 72%)
  • 시스템의 기본 구성 요소는 입력(투입), 처리(처리기구), 출력(산출)의 세 가지 과정으로 이루어집니다.

    오답 노트
    품질: 시스템의 구성 요소가 아니라, 시스템 운영의 결과로 나타나는 특성이나 수준을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 동점도를 나타내는 단위로 옳은 것은?

  1. cm2/sec
  2. sec/cm2
  3. m/sec2
  4. sec/m2
(정답률: 72%)
  • 동점도는 절대점도를 밀도로 나눈 값으로, 단위 면적당 시간당 흐름을 나타내는 길이의 제곱 나누기 시간 단위를 사용합니다.
    $$ \text{단위: } cm^{2}/sec $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 보전 작업 표준에서 표준시간의 결정방법이 아닌 것은?

  1. 경험법
  2. 실적 자료법
  3. 작업 연구법
  4. 관적 자료법
(정답률: 74%)
  • 표준시간은 작업자의 숙련도나 환경을 고려하여 결정하며, 일반적으로 경험법, 실적 자료법, 작업 연구법을 통해 결정합니다.

    오답 노트
    관적 자료법: 표준시간 결정 방법으로 존재하지 않는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 진동차단기로 이용되는 패드의 재료로써 적합하지 않은 것은?

  1. 스폰지 고무
  2. 파이버 글라스
  3. 코르크
  4. 알루미늄합금
(정답률: 76%)
  • 진동차단 패드는 진동 에너지를 흡수하여 감쇠시킬 수 있는 탄성체 재료를 사용해야 합니다. 스폰지 고무, 파이버 글라스, 코르크는 탄성이 있어 진동 흡수가 가능하지만, 알루미늄합금은 강성이 큰 금속 재료이므로 진동 차단용 패드로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

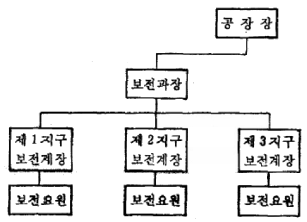

39. 다음 보전 조직은 무엇인가?

  1. 집중보전 조직
  2. 부분보전 조직
  3. 지역보전 조직
  4. 절충보전 조직
(정답률: 82%)

  • 제시된 조직도는 보전과장 아래에 제1, 2, 3지구 보전계장이 배치되어 각 지역별로 보전요원이 분산된 형태입니다. 이처럼 보전요원이 제품, 공정, 업종별로 지역에 나누어 배치된 형태를 지역보전 조직이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 생산의 정지 혹은 유해한 성능저하를 초래하는 상태를 발견하기 위한 설비의 정기적인 검사를 무엇이라 하는가?

  1. 개량보전
  2. 사후보전
  3. 예방보전
  4. 보전예방
(정답률: 83%)
  • 설비의 고장이나 성능 저하가 발생하기 전에 정기적으로 검사하고 정비하여, 생산 중단이나 유해한 성능 저하를 미연에 방지하는 활동을 예방보전이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공업계측 및 전기전자제어

41. 계측(계장)용 문자 기호로서 유량지시 조절경보계의 표시방법이 맞는 것은?

  1. FICA - 201
  2. TRCA - 201
  3. QICA - 201
  4. LRCA - 201
(정답률: 68%)
  • 계측기 문자 기호는 측정 대상과 기능을 조합하여 표기합니다. 유량(Flow)은 $F$, 지시(Indicator)는 $I$, 조절(Controller)은 $C$, 경보(Alarm)는 $A$를 사용하므로, 유량지시 조절경보계는 FICA로 표기하는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 논리회로의 불대수 를 간략화 한 것은?

  3. B
  4. A
(정답률: 75%)
  • 불 대수의 분배 법칙과 보수 법칙을 이용하여 식을 간략화합니다.
    $$\text{식: } (A + B) \cdot (A + \overline{B})$$
    분배 법칙을 적용하면 $A + B \cdot \overline{B}$가 되며, 보수 법칙에 의해 $B \cdot \overline{B} = 0$이므로 최종 결과는 $A$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 복합루프 제어계가 아닌 것은?

  1. 캐스케이드제어
  2. 선택제어
  3. 비율제어
  4. 비례적분제어
(정답률: 52%)
  • 복합루프 제어계는 하나의 제어 대상에 대해 여러 개의 루프를 구성하여 제어 성능을 향상시키는 방식으로, 캐스케이드제어, 비율제어, 선택제어, 피드포워드제어, 간접보상제어가 이에 해당합니다.

    오답 노트
    비례적분제어: 루프의 구성 방식이 아니라 제어기 내부의 연산 방식(제어 알고리즘)에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 10진수 256을 BCD 코드로 변환한 것은?

  1. 0101 0110 0010
  2. 0010 0101 0110
  3. 0010 0101 0100
  4. 0101 0110 0110
(정답률: 69%)
  • BCD(Binary Coded Decimal) 코드는 10진수의 각 자릿수를 독립적으로 4비트의 2진수로 변환하여 표현하는 방식입니다.
    ① [기본 공식] $10진수 \rightarrow 4bit\ 2진수$
    ② [숫자 대입] $2 \rightarrow 0010, 5 \rightarrow 0101, 6 \rightarrow 0110$
    ③ [최종 결과] $0010\ 0101\ 0110$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 그림기호 중 한시동작형 a 접점은?

(정답률: 79%)
  • 한시동작형 a 접점은 입력이 들어온 후 일정 시간이 지난 뒤에 접점이 닫히는 지연 동작 특성을 가집니다. 해당 기호인 가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 차압식 유량계의 차압 기구에 해당되지 않는 것은?

  1. 회전자
  2. 오리피스
  3. 벤투리관
  4. 피토관
(정답률: 71%)
  • 차압식 유량계는 유체 흐름 속에 오리피스, 벤투리관, 피토관과 같은 차압 발생 장치를 설치하여 발생하는 압력 차이를 측정해 유량을 계산합니다. 반면 회전자는 유체의 흐름으로 날개를 회전시켜 속도를 측정하는 면적식 또는 기계식 유량계에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 되먹임 제어(feed back control)에서 반드시 필요한 장치는?

  1. 구동기
  2. 조작기
  3. 검출기
  4. 비교기
(정답률: 76%)
  • 되먹임 제어(Feed Back Control)는 출력값을 다시 입력측으로 되돌려 설정값과 비교함으로써 오차를 수정하는 제어 방식입니다. 따라서 설정값과 현재값을 비교하여 편차를 계산하는 비교기가 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 계측된 신호를 전송할 때 발생하는 노이즈의 원인과 거리가 먼 것은?

  1. 전도
  2. 정전유도
  3. 중첩
  4. 온도변화
(정답률: 72%)
  • 신호 전송 시 발생하는 노이즈는 주로 전기적 간섭에 의해 발생합니다.

    오답 노트
    전도, 정전유도, 중첩: 전기적 경로를 통해 유입되는 대표적인 노이즈 원인입니다.
    온도변화: 신호의 드리프트나 오차를 유발할 수는 있으나, 전송 과정에서 발생하는 전형적인 노이즈 원인으로는 보지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 열전대 조합으로 사용되지 않는 것은?

  1. 백금 - 콘스탄탄
  2. 백금 - 백금로듐
  3. 구리 - 콘스탄탄
  4. 철 - 콘스탄탄
(정답률: 75%)
  • 열전대는 서로 다른 두 종류의 금속선을 접합하여 온도 차에 의한 기전력을 이용하는 센서입니다. 백금-백금로듐, 구리-콘스탄탄, 철-콘스탄탄 등은 표준적인 조합으로 사용되지만, 백금-콘스탄탄 조합은 일반적인 열전대 조합으로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 직류전동기에서 저항기동을 하는 목적으로 가장 옳은 것은?

  1. 전압을 제어한다.
  2. 저항을 제어한다.
  3. 속도를 제어한다.
  4. 기동전류를 제한한다.
(정답률: 56%)
  • 직류전동기는 전기자 저항이 매우 작아 기동 순간에 과도한 전류가 흐를 수 있습니다. 이때 저항기동을 통해 기동전류를 제한함으로써 전기자 권선, 정류자, 브러시 등의 소손 및 파손을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 수동형 센서(Passive sensor)에 속하는 것은?

  1. 포토 커플러
  2. 포토 리플렉터
  3. 레이저 센서
  4. 적외선 센서
(정답률: 71%)
  • 수동형 센서는 외부에서 에너지를 공급하여 신호를 만드는 것이 아니라, 대상체에서 방출되는 에너지(열, 빛 등)를 직접 검출하는 센서입니다. 적외선 센서는 대상에서 방출되는 적외선을 감지하므로 수동형 센서에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 외력이 없을 때는 닫혀 잇고 외력이 가해지면 열리는 접점은?

  1. a 접점
  2. b 접점
  3. c 접점
  4. d 접점
(정답률: 83%)
  • b 접점(Break contact)은 평상시(외력이 없을 때)에는 닫혀 있다가, 조작부나 외력이 가해지면 회로가 열리는 상시 닫힘 접점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 내부저항이 20[kΩ]인 전압계에 40[kΩ]의 배율기를 접속하여 어떤 접압을 측정하였더니 전압계의 지시가 50[v]였다면 측정전압[V]은?

  1. 50
  2. 100
  3. 150
  4. 200
(정답률: 46%)
  • 전압계에 배율기를 직렬로 연결하면 측정 범위가 확대되며, 측정 전압은 배율기 배수만큼 증가합니다.
    ① [기본 공식] $V = V_0 \times \frac{R_m + R_v}{R_v}$
    ② [숫자 대입] $V = 50 \times \frac{40 + 20}{20}$
    ③ [최종 결과] $V = 150$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중에서 압력스위치의 표시 문자기호는?

  1. PS
  2. FS
  3. PXS
  4. PHS
(정답률: 80%)
  • 압력스위치의 약어 기호는 Pressure Switch의 앞 글자를 딴 PS를 사용합니다.

    오답 노트
    FS: 계자스위치
    PXS: 근접스위치
    PHS: 광전스위치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 설명 중 틀린 것은?

  1. 3상 유도전동기는 운전 중 전원이 1선 단선되어도 운전이 계속된다.
  2. 단상 유도전동기는 기동을 위해 보조권선을 사용한다.
  3. 콘덴서전동기는 콘덴서에 의해 역률이 높고, 토크가 균일하며 소음이 작다.
  4. 분상기동형 단상 유도전동기의 회전방향 변경은 전원의 접속을 바꾼다.
(정답률: 54%)
  • 분상기동형 단상 유도전동기의 회전 방향을 바꾸려면 전원 접속을 바꾸는 것이 아니라, 기동권선이나 운전권선 중 어느 한 권선의 단자 접속을 서로 반대로 바꾸어야 합니다.

    오답 노트
    3상 유도전동기 단선 운전: 가능함
    단상 유도전동기 보조권선: 기동을 위해 필요함
    콘덴서전동기 특징: 역률 향상, 토크 균일, 소음 감소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 저항 R1=5[Ω], R2=10[Ω], R3=15[Ω]을 직렬로 접속하고 전압 120[V]인가하였을 때 저항 R3에 분배되는 전압[V]은?

  1. 20
  2. 40
  3. 60
  4. 80
(정답률: 64%)
  • 직렬 회로에서 각 저항에 걸리는 전압은 저항 값에 비례하여 분배됩니다. 전체 저항을 구한 뒤 전압 분배 법칙을 적용합니다.
    ① [기본 공식] $V_3 = V \times \frac{R_3}{R_1 + R_2 + R_3}$
    ② [숫자 대입] $V_3 = 120 \times \frac{15}{5 + 10 + 15}$
    ③ [최종 결과] $V_3 = 60$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 온도가 변화하면 저항 값이 매우 많이 변화하는 반도체를 무엇이라 하는가?

  1. 배리스터(Varistor)
  2. 서미스터(thermistor)
  3. CdS(황화 카드뮴)
  4. 발광 다이오드
(정답률: 83%)
  • 온도 변화에 따라 저항값이 매우 크게 변하는 반도체 소자를 서미스터라고 합니다.

    오답 노트
    배리스터: 인가 전압에 의해 저항이 변화하는 소자
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 기계식인 것은?

  1. 사이리스터
  2. 제너다이오드
  3. 트랜지스터
  4. 안내밸브
(정답률: 63%)
  • 사이리스터, 제너다이오드, 트랜지스터는 모두 반도체 소자를 이용한 전자식 부품입니다. 반면 안내밸브는 기계적인 구조를 통해 유체의 흐름을 제어하는 기계식 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 제어밸브를 선정하는 필요 요건이 아닌 것은?

  1. 대상프로세스
  2. 적정재고
  3. 응답성
  4. 사용목적
(정답률: 80%)
  • 제어밸브 선정 시에는 제어 대상인 프로세스의 특성, 밸브의 응답성, 사용 목적 등을 종합적으로 고려해야 합니다. 적정재고는 자재 관리 영역의 요소이며 밸브의 성능이나 선정 요건과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 물리화학량을 전기적 신호로 변환하거나, 역으로 전기적신호를 다른 물리적인 량으로 바꿔주는 장치는?

  1. 트랜스듀서
  2. 엑츄에이터
  3. 포지셔너
  4. 오리피스
(정답률: 76%)
  • 물리적인 양(압력, 온도, 유량 등)을 전기적 신호로 변환하거나, 반대로 전기적 신호를 물리적인 양으로 변환해주는 에너지 변환 장치를 트랜스듀서라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계정비 일반

61. 볼트와 너트의 다듬질 정도에 따라 어떻게 세 가지로 구분되는가?

  1. 3A, 2A, 1A
  2. 상, 중, 흑피
  3. 3B, 2B, 1B
  4. 1급, 2급, 3급
(정답률: 68%)
  • 볼트와 너트는 제작 후 다듬질 정도(표면 거칠기 및 정밀도)에 따라 상, 중, 흑피의 세 가지 등급으로 구분하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 송풍기 진동의 원인으로 볼 수 없는 것은?

  1. 축의 굽음
  2. 모터의 회전수 저하
  3. 임펠러의 마모나 부식
  4. 임펠러에 더스트(dust) 부착
(정답률: 75%)
  • 송풍기 진동은 주로 회전체의 불평형이나 기계적 결함으로 인해 발생합니다. 축의 굽음, 임펠러의 마모나 부식, 임펠러에 더스트 부착 등은 질량 불평형을 유발하여 진동의 직접적인 원인이 되지만, 모터의 회전수 저하는 진동의 근본적인 원인으로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 구름 베어링을 구성하는 기본 요소가 아닌 것은?

  1. 저널
  2. 내륜
  3. 전동체
  4. 리테이너
(정답률: 69%)
  • 구름 베어링은 내륜, 외륜, 전동체, 리테이너의 4가지 기본 요소로 구성됩니다.

    오답 노트
    저널: 구름 베어링이 아닌 미끄럼 베어링에서 축의 지지 부분을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 죔쇄 △d, 기어의 열팽창계수 α, 가열온도 T일 때 기어내경 D는?

(정답률: 70%)
  • 열팽창에 의한 지름의 변화량 공식 $\Delta d = D \alpha T$를 이용하여 기어 내경 $D$에 대해 정리하면 다음과 같습니다.
    ① [기본 공식] $\Delta d = D \alpha T$
    ② [숫자 대입] $D = \frac{\Delta d}{\alpha T}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 폐수처리 설비에 사용되는 화학약품에 적합한 밸브는?

  1. 코크 밸브
  2. 플립 밸브
  3. 글루브 밸브
  4. 다이어프램 밸브
(정답률: 57%)
  • 화학약품은 인체에 유해하거나 부식성이 강한 경우가 많으므로, 유체와 구동부를 완전히 분리하여 누설을 방지할 수 있는 다이어프램 밸브가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 펌프 축에 설치된 베어링에 이상현상을 일으키는 원인이 아닌 것은?

  1. 윤활유의 부족
  2. 축 중심의 일치
  3. 축 추력의 발생
  4. 베어링 끼워맞춤 불량
(정답률: 82%)
  • 축 중심이 일치하는 것은 베어링이 정상적으로 작동하기 위한 필수 조건이며, 오히려 축 중심이 일치하지 않는 '미스얼라이먼트'가 발생했을 때 베어링에 이상이 생깁니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 볼트, 너트의 이완방지법이 아닌 것은?

  1. 분할 핀에 의한 방법
  2. 로크 너트에 의한 방법
  3. 특수 너트에 의한 방법
  4. 둥근 와셔에 의한 방법
(정답률: 65%)
  • 둥근 와셔는 주로 접촉 면적을 넓혀 부품의 표면을 보호하거나 하중을 분산시키는 용도로 사용되며, 볼트와 너트의 풀림을 방지하는 이완방지법으로는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 저전압 전동기가 고장 났을 시 고장진단방법으로 옳지 않은 것은?

  1. 전류를 측정한다.
  2. 권선저항을 측정한다.
  3. 절연저항을 측정한다.
  4. 손으로 전동기를 돌려 본다.
(정답률: 50%)
  • 저전압 전동기 고장 진단 시에는 전압을 측정하여 전원 공급 상태를 확인해야 하며, 단순히 전류를 측정하는 것은 적절한 진단 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 밸브의 손잡이를 90° 회전시킴으로 유로를 신속히 개폐할 수 있는 밸브는?

  1. 앵글 밸브
  2. 체크 밸브
  3. 코크 밸브
  4. 슬루스 밸브
(정답률: 49%)
  • 코크 밸브는 밸브의 손잡이를 $90^{\circ}$ 회전시켜 유로를 신속하게 개폐할 수 있는 구조를 가진 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 외측 마이크로미터를 0점 조정하고자 한다. 딤블(thimble)과 슬리브(sleeve)의 0점이 님블(thimble)의 한 눈금 간격에 1/2정도 어긋나 있다면 어떻게 조정하는가?

  1. 앤빌을 돌려서 0점을 맞춘다.
  2. 슬리브를 돌려서 0점을 맞춘다.
  3. 스핀들을 돌려서 0점을 맞춘다.
  4. 래칫 스톱(rachet stop)을 돌려서 0점을 맞춘다.
(정답률: 63%)
  • 마이크로미터에서 0점이 미세하게 어긋난 경우, 측정 기준이 되는 슬리브를 돌려 딤블의 0점과 일치하도록 조정합니다.

    오답 노트
    앤빌, 스핀들: 측정물을 고정하고 접촉시키는 부분으로 0점 조정 부위가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 수격현상에서 압력상승 방지책으로 사용되는 밸브는?

  1. 안전 밸브
  2. 슬루스 밸브
  3. 셔틀 밸브
  4. 언로딩 밸브
(정답률: 77%)
  • 수격현상으로 인해 배관 내 압력이 급격히 상승할 때, 설정된 압력 이상이 되면 자동으로 열려 유체를 배출함으로써 시스템을 보호하는 안전 밸브를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 테이터 핀을 밑에서 때려서 뺄 수 없을 경우에 적합한 분배 방법은?

  1. 테이퍼 핀을 정으로 잘라서 뺀다.
  2. 스크류 익스트랙터를 사용하여 뺀다.
  3. 테이퍼 핀 머리부분에 용점을 하여 뺀다.
  4. 테이퍼 핀 머리부분에 나사를 내어 너트를 걸어 뺀다.
(정답률: 72%)
  • 테이퍼 핀을 밑에서 때려 뺄 수 없는 상황에서는 핀의 머리부분에 나사를 내어 너트를 체결한 뒤, 너트를 조이는 힘으로 핀을 끌어올려 뽑아내는 방법이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 동력전동장치 중 직접접촉에 의한 것은?

  1. 기어전동장치
  2. 체인전동장치
  3. 로프전동장치
  4. V벨트전동장치
(정답률: 61%)
  • 기어전동장치는 기어의 치형이 서로 직접 맞물려 동력을 전달하는 직접 접촉 방식입니다.

    오답 노트
    체인전동장치, 로프전동장치, V벨트전동장치: 매개체를 이용하는 간접전동장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 너트의 이완을 방지하는 방법 중 높이가 다른 2개의 너트를 사용하여 이완을 방지하는 방법은?

  1. 턴 버클에 의한 방법
  2. 절삭 너트에 의한 방법
  3. 로크 너트에 의한 방법
  4. 홈붙이 너트에 의한 방법
(정답률: 72%)
  • 높이가 서로 다른 두 개의 너트를 겹쳐 조여서 서로 밀어내는 힘을 이용해 풀림을 방지하는 방식은 로크 너트에 의한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 센터링 불량으로 인한 현상이 아닌 것은?

  1. 기계 성능이 저하된다.
  2. 축의 진동이 증가한다.
  3. 동력의 전달은 원활하다.
  4. 베어링부의 마모가 심하다.
(정답률: 87%)
  • 센터링(Centering) 불량은 축의 중심이 맞지 않는 상태이므로, 동력 전달이 원활하지 않고 진동 증가 및 베어링 마모, 기계 성능 저하를 유발합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 롤러 체인을 스프로킷 휠이 부착된 평행 축에 평행걸기 할 때 거는 방법으로 적합한 것은?

  1. 긴장측에 긴장 풀리를 사용하여 건다.
  2. 이완측에 이완 폴리를 사용하여 건다.
  3. 긴장측은 위로, 이완측은 아래로 하여 건다.
  4. 긴장측은 아래로, 이완측은 위로 하여 건다.
(정답률: 81%)
  • 롤러 체인을 평행 축에 걸 때는 체인의 처짐을 방지하고 마모를 줄이기 위해 긴장측은 위로, 이완측은 아래로 하여 거는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 정비용 측정기구가 아닌 것은?

  1. 오스터(oster)
  2. 진동계(vibro-meter)
  3. 소음계(sound level meter)
  4. 베어링 체커(bearing checker)
(정답률: 81%)
  • 오스터는 파이프에 나사산을 만드는 공구이므로 측정기구가 아닙니다.

    오답 노트
    진동계, 소음계, 베어링 체커: 기계의 상태를 진단하는 정비용 측정기구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 펌프의 배관을 90도로 방향을 바꾸고자 할 때 사용하는 배관용 이음쇠는?

  1. 크로스(cross)
  2. 유니온(union)
  3. 엘보우(elbow)
  4. 레듀셔(reducer)
(정답률: 84%)
  • 엘보우(elbow)는 사람의 팔꿈치처럼 굽어 있는 형태로, 배관의 방향을 $90^{\circ}$로 바꿀 때 사용하는 이음쇠입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 고가(高架) 탱크, 물 탱크 등에 자동운전을 위하여 사용되며, 부력을 이용한 것은?

  1. 유체 퓨즈
  2. 플로트 스위치
  3. 압력 스위치
  4. 유량 제어 스위치
(정답률: 66%)
  • 플로트(float)는 '뜨다'라는 의미로, 액체의 부력을 이용하여 수위를 감지하고 자동 운전을 제어하는 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

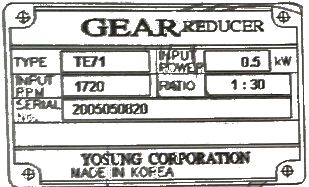

80. 다음 그림은 기어 감속기에 부착된 명판이다. 이 감속기의 출력회전수는 얼마인가?

  1. 27.3 rpm
  2. 57.3 rpm
  3. 75.3 rpm
  4. 95.3 rpm
(정답률: 82%)
  • 명판에 기재된 입력 회전수와 감속비를 이용하여 출력 회전수를 계산합니다.
    ① [기본 공식] $N_{out} = \frac{N_{in}}{i}$ 출력회전수 = 입력회전수 / 감속비
    ② [숫자 대입] $N_{out} = \frac{1720}{30}$
    ③ [최종 결과] $N_{out} = 57.3$ rpm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
