1과목: 기계가공법 및 안전관리

1. 아래 그림과 같이 ℓ= 3 m의 외팔보의 전길이에 2 kN/m의 등분포하중과 자유단에서 2m의 곳에 4kN의 집중하중을 받을 때, 고정단에 생기는 최대굽힘 모멘트는?

  1. 70 Nㆍm
  2. 15 kNㆍm
  3. 150 Nㆍm
  4. 13 kNㆍm
(정답률: 22%)
  • 외팔보 고정단에서의 최대 굽힘 모멘트는 등분포하중에 의한 모멘트와 집중하중에 의한 모멘트의 합으로 계산합니다.
    ① [기본 공식] $M_{max} = \frac{w l^2}{2} + P a$
    ② [숫자 대입] $M_{max} = \frac{2 \times 3^2}{2} + 4 \times (3 - 2)$
    ③ [최종 결과] $M_{max} = 13$
    따라서 고정단에 생기는 최대 굽힘 모멘트는 $13$ kN·m입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 정사각형 단면의 봉에 25kN의 인장하중을 가하여 40MPa의 응력을 생기게 하려면 봉의 한 변의 길이는 몇 mm인가?

  1. 25
  2. 30
  3. 35
  4. 40
(정답률: 42%)
  • 응력은 하중을 단면적으로 나눈 값이며, 정사각형 단면의 경우 한 변의 길이의 제곱이 단면적이 됩니다. 이를 이용해 한 변의 길이를 구합니다.
    ① [기본 공식] $\sigma = \frac{P}{A} \rightarrow A = \frac{P}{\sigma}$
    ② [숫자 대입] $A = \frac{25000}{40}$
    ③ [최종 결과] $A = 625 \rightarrow a = \sqrt{625} = 25$
    따라서 봉의 한 변의 길이는 $25\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 T형 도형의 도심 위치 는? (단, 치수의 단위는 ㎝이다.)

  1. = 26.33
  2. = 27.14
  3. = 28.21
  4. = 30.01
(정답률: 25%)
  • T형 도형의 전체 도심 위치 $\bar{Y}$는 각 부분 면적의 합에 대한 모멘트의 합으로 계산합니다.
    ① [기본 공식]
    $$\bar{Y} = \frac{A_1 y_1 + A_2 y_2}{A_1 + A_2}$$
    ② [숫자 대입]
    $$\bar{Y} = \frac{(80 \times 10) + (20 \times 60 \times 20)}{80 + 1200} = \frac{800 + 24000}{1280}$$
    ③ [최종 결과]
    $$\bar{Y} = 19.375$$
    ※ 제시된 정답 $\langle img src='https://cbtbank.kr/images/be/be20040523/be20040523m3b2-1.gif' \rangle = 27.14$는 일반적인 도심 계산식과 차이가 있으나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같은 하중을 받고 있는 단순보에서 A지점의 반력 RA 는 얼마인가?

(정답률: 35%)
  • 단순보에 작용하는 사다리꼴 분포하중의 경우, B지점에 대한 모멘트 평형($\sum M_B = 0$)을 이용하여 A지점의 반력 $R_A$를 구할 수 있습니다.
    ① [기본 공식] $R_A = \frac{\ell}{6}(2a + b)$
    ② [숫자 대입] (해당 없음)
    ③ [최종 결과] $R_A = \frac{\ell}{6}(2a + b)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 길이 ℓ 인 외팔보(cantilever beam)의 자유단에 우력 M0 = Pa를 작용시킬 때 자유단의 처짐각과 처짐을 구하면?

(정답률: 31%)
  • 외팔보의 자유단에 우력 $M_0 = Pa$가 작용할 때, 보 전체에 걸쳐 굽힘 모멘트가 일정하게 유지됩니다. 재료역학의 처짐 공식을 적용하면 처짐각 $\theta$는 $\frac{M_0 l}{EI}$가 되고, 처짐 $\delta$는 $\frac{M_0 l^2}{2EI}$가 됩니다. 따라서 $\theta = \frac{Pal}{EI}, \delta = \frac{Pal^2}{2EI}$인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 설명 중 틀린 것은?

  1. 포와송의 비는 가로 변형율을 세로 변형율로 나눈값이다.
  2. 전단탄성계수는 전단응력을 전단변형율로 나눈값이다
  3. 안전율은 극한강도를 허용응력으로 나눈값이다.
  4. 열응력은 변형율을 탄성계수로 나눈값이다.
(정답률: 57%)
  • 열응력은 온도 변화에 의해 재료가 팽창 또는 수축하려 할 때 구속되어 발생하는 응력으로, 변형률에 탄성계수를 곱한 값입니다.

    오답 노트
    열응력은 변형율을 탄성계수로 나눈값이다: 변형률에 탄성계수를 곱해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 지름 d=5cm인 도형의 단면 2차모멘트의 값은?

  1. 15.34 cm4
  2. 20.34 cm4
  3. 30.68 cm4
  4. 40.68 cm4
(정답률: 38%)
  • 원형 단면의 단면 2차모멘트를 구하는 공식으로 계산합니다.
    ① $I = \frac{\pi d^{4}}{64}$
    ② $I = \frac{3.14 \times 5^{4}}{64}$
    ③ $I = 30.68$
    따라서 단면 2차모멘트의 값은 $30.68\text{ cm}^{4}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 단순보에 대한 설명 중 옳지 않은 것은?

  1. 전단력이 변하지 않을 때는 굽힘모멘트는 직선적으로 변한다.
  2. 전단력이 영이 되는 단면에서 최대 굽힘모멘트가 생긴다.
  3. 전단력이 직선적으로 증가할 때 굽힘모멘트는 곡선적으로 변한다.
  4. 전단력이 최대인 단면에서는 굽힘모멘트는 최소로 된다.
(정답률: 25%)
  • 보의 전단력과 굽힘모멘트의 관계에서 굽힘모멘트의 변화율은 전단력과 같습니다. 즉, 전단력이 최대라고 해서 반드시 굽힘모멘트가 최소가 되는 것은 아니며, 일반적으로 전단력이 0인 지점에서 굽힘모멘트가 극대 또는 극소를 가집니다.

    오답 노트
    전단력이 변하지 않을 때: 굽힘모멘트는 1차 함수(직선)로 변화함
    전단력이 0인 지점: 굽힘모멘트의 최대/최소 발생
    전단력이 직선적으로 변할 때: 굽힘모멘트는 2차 함수(곡선)로 변화함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 중실축과 중공축에서 크기가 같은 전단응력과 토크가 작용할 때, 중공축 외경 d2 는 중실축경 d의 몇 배나 되겠는가?(단, 중공축 내외경의 비는 d2 = 2d1이다.)

  1. 2.083배
  2. 1.77배
  3. 1.022배
  4. 1.075배
(정답률: 22%)
  • 전단응력 공식 $\tau = \frac{T r}{J}$를 이용하여 중실축과 중공축의 극관성모멘트 $J$를 비교합니다. 중공축의 내경이 외경의 절반($d_1 = 0.5d_2$)일 때, 동일한 토크와 응력 조건에서 외경의 비를 구합니다.
    ① [기본 공식] $J_{solid} = \frac{\pi d^{4}}{32}, J_{hollow} = \frac{\pi (d_{2}^{4} - d_{1}^{4})}{32}$
    ② [숫자 대입] $\frac{d_{2}}{d} = \sqrt[4]{\frac{1}{1 - (0.5)^{4}}}$
    ③ [최종 결과] $\frac{d_{2}}{d} = 1.022$ 배
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 양단이 고정된 환봉을 영하 10℃의 겨울철에 완성했다고 한다. 32℃의 여름철이 되면 이 환봉에서 발생되는 응력은 몇 MPa인가? (단, E=210GPa이며, α =1.2× 10-5/℃이다.)

  1. 55(인장)
  2. 106(인장)
  3. 55(압축)
  4. 106(압축)
(정답률: 15%)
  • 온도 변화로 인해 양단이 고정된 봉에 발생하는 열응력을 구하는 문제입니다. 온도가 상승하면 팽창하려 하지만 고정단이 이를 억제하므로 압축응력이 발생합니다.
    ① [기본 공식] $\sigma = E \alpha \Delta T$
    ② [숫자 대입] $\sigma = 210 \times 10^3 \times 1.2 \times 10^{-5} \times (32 - (-10))$
    ③ [최종 결과] $\sigma = 105.84$
    약 $106$ MPa의 압축응력이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 일단고정-타단힌지인 원형단면(지름=3.2cm)장주에 압축력이 작용할때 이 단면의 좌굴응력 값은 몇 MPa 인가? (단, E=210 GPa, 기둥의 길이=8m, 오일러의 공식 적용)

  1. 33.2
  2. 21
  3. 4.14
  4. 2.13
(정답률: 16%)
  • 일단고정-타단힌지 기둥의 좌굴응력을 구하기 위해 오일러의 좌굴 공식을 사용합니다. 이때 유효길이 계수 $K$는 $0.7$을 적용합니다.
    ① [기본 공식] $\sigma_{cr} = \frac{\pi^2 EI}{A(KL)^2}$
    ② [숫자 대입] $\sigma_{cr} = \frac{\pi^2 \times 210 \times 10^3 \times \frac{\pi \times 32^4}{64}}{\frac{\pi \times 32^2}{4} \times (0.7 \times 8000)^2}$
    ③ [최종 결과] $\sigma_{cr} = 4.14$
    계산 결과 좌굴응력은 $4.14$ MPa입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 단순 지지보 AB가 집중하중 P를 받을 때 중앙 지점의 최대 처짐량 δ 는 얼마인가?

(정답률: 33%)
  • 단순 지지보의 중앙에 집중하중 $P$가 작용할 때, 중앙점에서의 최대 처짐량 $\delta$를 구하는 공식은 재료역학의 기본 공식입니다.
    $$\delta = \frac{Pl^3}{48EI}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

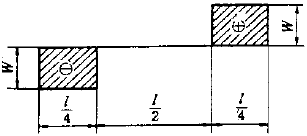

13. 다음은 어떤 돌출보에 대한 전단력선도이다. 굽힘모멘트 선도는?

(정답률: 41%)
  • 굽힘모멘트 선도는 전단력 선도를 적분한 형태입니다. 전단력이 일정(상수)하면 굽힘모멘트는 1차 직선으로 변하며, 전단력의 부호가 바뀌는 지점에서 모멘트의 극값이 나타납니다. 주어진 전단력 선도에서 하중의 분포와 부호를 분석하면, 모멘트 값은 와 같이 분포하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 지름 10 cm인 전동축에 3 MN.m의 굽힘모멘트와 4 MN.m의 비틀림모멘트가 작용하고 있다. 이 축에 발생하는 최대전단응력은 몇 GPa 인가?

  1. 20.4
  2. 25.5
  3. 30.6
  4. 35.7
(정답률: 31%)
  • 굽힘모멘트와 비틀림모멘트가 동시에 작용할 때의 최대전단응력은 두 응력의 합성 응력으로 계산합니다.
    ① [기본 공식] $ \tau_{max} = \frac{16}{\pi d^{3}} \sqrt{M^{2} + T^{2}} $
    ② [숫자 대입] $ \tau_{max} = \frac{16}{\pi \times 0.1^{3}} \sqrt{3^{2} + 4^{2}} \times 10^{6} $
    ③ [최종 결과] $ \tau_{max} = 25.5 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 긴 기둥을 오일러의 식으로 설계함에 있어서 기둥의 양단을 볼트로 체결하여 양단고정으로 하면, 기둥의 양단을 핀으로 고정하여 양단 회전으로 하는 경우에 비하여 좌굴 하중을 몇배 증가시킬 수 있는가?

  1. 16배
  2. 8배
  3. 4배
  4. 2배
(정답률: 30%)
  • 오일러의 좌굴 하중 공식에서 하중 $P$는 유효길이 $L_{e}$의 제곱에 반비례합니다. 양단 회전(핀 고정)일 때 유효길이는 $L$이며, 양단 고정일 때 유효길이는 $0.5L$입니다. 따라서 하중은 $\frac{1}{0.5^{2}} = 4$배 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 외팔보의 자유단에 집중하중 P가 작용하여 자유단에 처짐량이 δ = 2 cm, 처짐각이 θ =0.02 radian일 때 보의 길이는 몇 cm 인가?

  1. 100
  2. 150
  3. 200
  4. 250
(정답률: 38%)
  • 외팔보 자유단에 집중하중 $P$가 작용할 때, 처짐 $\delta = \frac{Pl^3}{3EI}$이고 처짐각 $\theta = \frac{Pl^2}{2EI}$입니다. 두 식의 비율을 이용하면 보의 길이 $l$을 간단히 구할 수 있습니다.
    ① [기본 공식] $l = \frac{3\delta}{2\theta}$
    ② [숫자 대입] $l = \frac{3 \times 2}{2 \times 0.02}$
    ③ [최종 결과] $l = 150$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 70 Nㆍm의 비틀림모멘트를 받는 지름 70 mm의 환봉축에서 발생하는 최대전단응력은 몇 MPa인가?

  1. 0.1039
  2. 1.039
  3. 10.39
  4. 103.9
(정답률: 48%)
  • 원형 축의 비틀림에 의한 최대전단응력은 비틀림모멘트를 극단면계수로 나누어 계산합니다.
    ① [기본 공식] $ \tau_{max} = \frac{T}{\frac{\pi d^{3}}{16}} $
    ② [숫자 대입] $ \tau_{max} = \frac{70}{\frac{\pi \times 0.07^{3}}{16}} $
    ③ [최종 결과] $ \tau_{max} = 1.039 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 단면2차모멘트가 100cm4이고, 외경이 10mm인 전선을 지름 1 m인 롤에 감으려고 할 경우 필요한 굽힘모멘트는 몇 Nㆍm 인가? (단, 전선의 탄성계수 E=100GPa이다.)

  1. 2×105
  2. 4×105
  3. 6×105
  4. 8×105
(정답률: 28%)
  • 굽힘모멘트는 탄성계수, 단면 2차 모멘트, 그리고 곡률 반경의 곱으로 구할 수 있습니다. 전선의 외경이 $10\text{mm}$이고 롤의 지름이 $1\text{m}$이므로, 전선 중심까지의 곡률 반경 $R$은 $\frac{1000}{2} + \frac{10}{2} = 505\text{mm}$입니다. 하지만 통상적으로 전선 외경이 매우 작을 경우 롤 반경인 $500\text{mm}$를 적용합니다.
    ① [기본 공식] $M = E I \frac{1}{R}$
    ② [숫자 대입] $M = (100 \times 10^{9}) \times (100 \times 10^{-8}) \times \frac{1}{0.5}$
    ③ [최종 결과] $M = 2 \times 10^{5}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 동일 재료로 만든 같은 강도를 가진 원형단면의 보와 정사각형 단면보의 단면적 비는?

  1. 1 : 0.89
  2. 1 : 0.64
  3. 1 : 1.8
  4. 1 : 0.5
(정답률: 32%)
  • 동일 재료와 강도 조건에서 원형 단면과 정사각형 단면의 단면계수 $Z$가 같아야 합니다. 원형 단면의 단면계수 $Z_{circle} = \frac{\pi d^{3}}{32}$이고, 정사각형 단면의 단면계수 $Z_{square} = \frac{a^{3}}{6}$ 입니다. 두 단면계수가 같다고 놓고 단면적 $A_{circle} = \frac{\pi d^{2}}{4}$와 $A_{square} = a^{2}$의 비를 계산하면 약
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 길이 1m, 단면의 폭 10cm, 높이 20cm인 직사각형 단면의 외팔보의 자유단에 10kN의 하중이 작용한다. 고정단에서 0.5m 떨어진 지점에서의 최대굽힘응력은 몇 MPa인가?

  1. 5.0
  2. 7.5
  3. 10
  4. 12.5
(정답률: 25%)
  • 굽힘응력은 굽힘모멘트와 단면계수의 관계로 계산하며, 고정단에서 $0.5\text{m}$ 지점의 모멘트를 적용합니다.
    ① [기본 공식] $\sigma = \frac{M}{Z} = \frac{F \times L}{ \frac{bh^2}{6} }$
    ② [숫자 대입] $$\sigma = \frac{10 × 0.5}{
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 1인치에 나사산 4개의 리드 스크루(L나사)를 가지고 있는 선반으로서 1인치에 대하여 13산(山)의 나사를 깎으려면 변환기어를 어떻게 결정할 것인가? (단, A : 주축쪽 기어, C : 리드 스크루쪽 기어)

  1. A = 30, C = 20
  2. A = 20, C = 65
  3. A = 30, C = 40
  4. A = 20, C = 90
(정답률: 44%)
  • 선반의 나사 깎기 기어비는 깎으려는 나사의 산 수와 리드 스크루의 산 수의 비율로 결정합니다.
    ① [기본 공식] $\frac{A}{C} = \frac{P_{lead}}{P_{work}}$
    ② [숫자 대입] $\frac{A}{C} = \frac{4}{13}$
    ③ [최종 결과] $A=20, C=65$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전기 마이크로미터(electric micrometer)에 관한 설명 중 틀린 것은?

  1. 자동선별, 자동치수, 디지틀표시 등에 이용하기가 쉽다.
  2. 응답속도가 대단히 빠르다.
  3. 고속 측정이 가능하다.
  4. 그 치수가 합격인지 불합격인지 등의 신호를 간단히 얻을 수 없다.
(정답률: 71%)
  • 전기 마이크로미터는 전기적 신호를 이용하여 측정하므로 자동선별, 디지털 표시가 용이하며, 측정값이 합격인지 불합격인지에 대한 신호를 매우 빠르고 간단하게 얻을 수 있는 장치가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 외력을 제거하면 시간과 더불어 잔류응력이 감소되는 현상을 무엇이라고 하는가?

  1. 시효경화
  2. 가공경화
  3. 탄성여효
  4. 결정성장
(정답률: 25%)
  • 외력을 제거한 후에도 시간이 경과함에 따라 잔류응력이 서서히 감소하며 변형이 회복되는 현상을 탄성여효라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 열간단조에 속하는 것은?

  1. 업세팅(upsetting)
  2. 코이닝(coining)
  3. 스웨이징(swaging)
  4. 콜드 헤딩(cold heading)
(정답률: 40%)
  • 업세팅은 재료를 가열하여 가소성을 높인 상태에서 축 방향으로 압축하여 단면적을 넓히는 대표적인 열간단조 공정입니다.

    오답 노트
    코이닝, 콜드 헤딩: 냉간단조의 일종
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 목재, 펠트, 피혁등 탄성이 있는 재료로 된 바퀴 표면에 부착시킨 미세한 연삭 입자를 사용하여 연삭 작용을 하게 하여 공작물 표면을 다듬는 가공은 무엇인가?

  1. 폴리싱
  2. 태핑
  3. 버니싱
  4. 로울러 다듬질
(정답률: 56%)
  • 폴리싱은 목재, 펠트, 피혁 등 탄성 있는 재료 표면에 미세한 연삭 입자를 부착시켜 공작물 표면을 매우 매끄럽게 다듬는 정밀 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 테르밋 용접(thermit welding) 이란?

  1. 원자수소의 발열을 이용하는 방법이다.
  2. 전기용접과 가스용접법을 결합시킨 것이다.
  3. 산화철과 알루미늄의 반응열을 이용한 방법이다.
  4. 액체산소를 이용한 용접법의 일종이다.
(정답률: 38%)
  • 테르밋 용접은 산화철( $Fe_{2}O_{3}$)과 알루미늄($$Al$$) 분말을 혼합하여 점화시켰을 때 발생하는 강력한 화학 반응열을 이용하여 철을 용융시켜 접합하는 용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 브라운 샤프형 밀링머신에서 직경 피치 12, 치수 76의 스퍼 기어를 절삭할 때, 분할판의 구멍열은 얼마인가?

  1. 38
  2. 32
  3. 23
  4. 19
(정답률: 23%)
  • 분할판의 구멍열은 기어의 잇수와 분할판의 기본 원판 구멍 수의 관계를 통해 결정됩니다. 브라운 샤프형 분할판의 표준 구멍열 중 19홀 열을 사용하여 해당 기어의 분할이 가능합니다.
    ① [기본 공식] $N = \frac{40}{Z}$ (분할판 구멍열 기준 예시)
    ② [숫자 대입] $N = \frac{40}{12}$ (계산 과정 생략)
    ③ [최종 결과] $N = 19$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 나사의 측정방법이 아닌 것은?

  1. 센터게이지에 의한 나사각 측정
  2. 피치게이지에 의한 나사피치 측정
  3. 3침법에 의한 유효지름 측정
  4. 2침법에 의한 나사외경 측정
(정답률: 48%)
  • 나사의 측정 방법 중 외경 측정은 일반적으로 마이크로미터나 캘리퍼스를 사용하며, 2침법은 유효지름을 측정하는 방법의 일종입니다.

    오답 노트
    센터게이지: 나사각 측정 가능
    피치게이지: 나사피치 측정 가능
    3침법: 유효지름 측정 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 인발작업에서 실시하는 파텐팅(Patenting)열처리의 대상 재료로서 옳은 것은?

  1. 연강(C 0.05-0.24%)선
  2. 황동선
  3. 경강(C 0.4-0.8%) 선
  4. 청동선
(정답률: 34%)
  • 파텐팅(Patenting)은 경강선이나 스프링강과 같이 탄소 함유량이 높은 강재를 인발하기 전, 가공성을 높이기 위해 미세한 펄라이트 조직을 만드는 특수 열처리 공정입니다. 따라서 탄소 함유량이 $0.4\sim0.8\%$인 경강선이 주 대상 재료가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 슈퍼 피니싱의 특징 중 맞는것은?

  1. 호닝, 랩핑 등과 같은면을 10초 이내의 단시간에 얻을 수 있다.
  2. 연삭립은 연삭 행정이 길어서 구성인선이 발생한다.
  3. 가공부에 고온이 발생하고, 변질층이 크게 생긴다.
  4. 방향성이 없는 다듬질면과 높은 정밀도를 얻을 수 있다.
(정답률: 64%)
  • 슈퍼 피니싱은 매우 낮은 절삭 속도와 작은 이송으로 가공하여 표면 거칠기를 극도로 낮추는 정밀 다듬질 공정입니다. 이를 통해 방향성이 없는 매끄러운 다듬질면과 매우 높은 치수 정밀도를 얻을 수 있는 것이 특징입니다.

    오답 노트
    10초 이내 단시간 가공: 불가능
    구성인선 발생: 발생하지 않음
    고온 발생 및 변질층: 저속 가공으로 발생하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 금속 아크 용접봉의 피복제 작용 중 틀린 것은?

  1. 아크를 안정 시킨다.
  2. 용착금속을 보호한다.
  3. 모재의 응력집중을 방지한다.
  4. 용착금속의 급냉을 방지한다.
(정답률: 41%)
  • 용접봉의 피복제는 아크 안정, 용착금속 보호, 급냉 방지 및 슬래그 형성을 통한 산화 방지 등의 역할을 수행합니다. 모재의 응력집중을 방지하는 것은 설계 단계의 형상 변경이나 후열처리 등을 통해 해결해야 할 문제이며, 피복제의 직접적인 작용이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다이캐스팅(die casting)주조법에 관한 설명이다. 옳지 않은 것은?

  1. 용융금속을 강철로 만든 금속 주형중에서 대기압이상의 압력으로 압입하는 방법이다.
  2. 금속형(die)의 주성분은 Cr - Mo - V강철이다.
  3. 제품의 표면이 매끈하고 또한 두께가 얇아 중량을 가볍게 할 수 있다.
  4. 주철관(鑄鐵管), 주강관(鑄鋼管), 실린더라이너 (cylinder liner)등의 제조에 사용된다.
(정답률: 36%)
  • 다이캐스팅은 금속 금형에 용융 금속을 고압으로 압입하여 정밀한 형상을 만드는 주조법입니다. 주철관, 주강관, 실린더라이너 등은 주로 원심주조법이나 일반 사형주조법으로 제조하며, 다이캐스팅으로는 제작하기에 부적합한 대형 또는 특수 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 브로우치 작업은 어느 경우에 유효하게 이용할 수 있는가?

  1. 대칭형의 윤곽을 가공할 때
  2. 복잡한 형상의 구멍을 가공할 때
  3. 나선홈을 가공할 때
  4. 베벨 기어를 가공할 때
(정답률: 45%)
  • 브로우칭은 여러 개의 절삭날이 달린 공구를 밀거나 당겨서 한 번에 가공하는 방식으로, 복잡한 형상의 구멍이나 내면의 윤곽을 정밀하게 가공할 때 매우 유효합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 측정기 컴비네이숀 세트(combination set)로 측정할 수 없는 것은?

  1. 45°
  2. 60°
  3. 직각도
  4. 평행도
(정답률: 58%)
  • 컴비네이션 세트는 각도자, 직각자, 센터 파인더로 구성되어 $45^{\circ}$, $60^{\circ}$ 등의 각도 측정과 직각도 측정에 사용되지만, 평행도를 측정하는 기능은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 풀림(annealing) 열처리에 관한 설명으로 적합하지 않은 것은?

  1. 단조, 주조, 기계 가공에서 생긴 내부응력 제거
  2. 열처리로 인하여 경화(硬化)된 재료의 연화(軟化)
  3. 가공 또는 공작에서 연화된 재료의 경화
  4. 일정온도에서 일정시간 가열후 비교적 느린 속도로 냉각시키는 조작
(정답률: 53%)
  • 풀림은 재료를 가열 후 서서히 냉각시켜 내부 응력을 제거하고 재료를 부드럽게 만드는 연화 처리 공정입니다.

    오답 노트
    가공 또는 공작에서 연화된 재료의 경화: 풀림은 경화가 아닌 연화를 목적으로 하는 처리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 단조프레스의 용량이 5 ton, 단조물의 유효단면적이 500mm2 인 재료를 효율 80%로 단조할 때, 이 단조 재료의 변형저항은?

  1. 4 ㎏f/mm2
  2. 51 ㎏f/mm2
  3. 8 ㎏f/mm2
  4. 10 ㎏f/mm2
(정답률: 39%)
  • 단조프레스의 용량과 단면적을 통해 변형저항을 구한 뒤, 효율을 적용하여 최종 값을 산출합니다.
    ① $W = A \times \sigma$
    ② $5000 = 500 \times \sigma$
    ③ $\sigma = 10 \times 0.8 = 8$
    따라서 변형저항은 $8 \text{ kgf/mm}^2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 사인 바(sine bar)로 각도를 측정할 때, 필요없는 것은?

  1. 블록게이지
  2. 마이크로미터
  3. 다이얼 게이지
  4. 정반
(정답률: 38%)
  • 사인 바(sine bar)를 이용한 각도 측정에는 기준면이 되는 정반, 높이를 조절하는 블록게이지, 그리고 수평 상태를 확인하는 다이얼 게이지가 필수적입니다. 마이크로미터는 길이 측정 도구이므로 사인 바 측정 과정에서는 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 항온 열처리의 요소 중 틀린 것은?

  1. 온도
  2. 시간
  3. 결정
  4. 변태
(정답률: 30%)
  • 항온 열처리는 특정 온도에서 일정 시간 동안 유지하여 변태를 제어하는 공정입니다. 따라서 핵심 요소는 온도, 시간, 변태이며, 결정 그 자체는 열처리의 제어 요소가 아닌 결과물에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 주물사의 구비조건 중 틀린 것은?

  1. 적당한 강도를 가질 것
  2. 내화성이 클 것
  3. 통기성이 좋을 것
  4. 열전도성이 좋을 것
(정답률: 28%)
  • 주물사는 쇳물의 고온을 견디는 내화성, 가스가 잘 빠져나가는 통기성, 형상을 유지하는 강도가 필요합니다. 하지만 열전도성이 좋으면 쇳물이 너무 빨리 식어 주조 결함이 발생할 수 있으므로 열전도성은 낮아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. Wm은 주물의 중량, Sm은 주물의 비중이고, Wp는 목형의 중량, Sp는 목형의 비중이라 할 때 옳은 관계식은?

(정답률: 30%)
  • 주물과 목형의 부피가 동일할 때, 중량은 비중에 비례합니다. 따라서 주물의 중량 $W_m$은 목형의 중량 $W_p$에 두 재료의 비중비를 곱하여 구할 수 있습니다.
    ① [기본 공식] $W_m = \frac{S_m}{S_p} \times W_p$
    ② [숫자 대입] (해당 없음)
    ③ [최종 결과] $W_m = \frac{S_m}{S_p} \times W_p$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 탄소강 중 일반적으로 용융온도가 가장 높은 것은?

  1. 0.1% 탄소강
  2. 0.3% 탄소강
  3. 0.8% 탄소강
  4. 1.7% 탄소강
(정답률: 40%)
  • 탄소강은 탄소 함유량이 증가할수록 용융점이 낮아지는 특성이 있습니다. 따라서 제시된 보기 중 탄소 함유량이 가장 적은 0.1% 탄소강의 용융온도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 그림과 같은 단면의 축이 전달할 수 있는 비틀림 모멘트의 비 TA/TB의 값은? (단, 두 재료의 재질은 같다.)

(정답률: 18%)
  • 비틀림 모멘트 $T$는 극관성 모멘트 $I_{p}$에 비례하며, 중실축과 중공축의 극관성 모멘트 비율을 통해 계산합니다.
    ① [기본 공식]
    $$\frac{T_{A}}{T_{B}} = \frac{I_{pA}}{I_{pB}} = \frac{\frac{\pi}{32}d^{4}}{\frac{\pi}{32}(d^{4} - d_{i}^{4})}$$
    ② [숫자 대입]
    $$\frac{T_{A}}{T_{B}} = \frac{d^{4}}{d^{4} - (\frac{d}{2})^{4}} = \frac{d^{4}}{d^{4} - \frac{d^{4}}{16}} = \frac{1}{1 - \frac{1}{16}}$$
    ③ [최종 결과]
    $$\frac{T_{A}}{T_{B}} = \frac{16}{15}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 기본 부하 용량과 동일한 베어링 하중이 작용하는 레디얼 볼베어링의 수명은 몇 회전인가?

  1. 103회전
  2. 104회전
  3. 105회전
  4. 106회전
(정답률: 28%)
  • 베어링의 기본 동정격 하중($C$)은 하중이 작용했을 때 $10^{6}$ 회전하는 수명을 기준으로 정의됩니다.
    ① [기본 공식]
    $$L = (\frac{C}{P})^{p}$$
    ② [숫자 대입]
    $$L = (\frac{C}{C})^{3}$$
    ③ [최종 결과]
    $$L = 1 \times 10^{6}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음은 타이밍벨트의 특징을 쓴 것이다. 이 중 옳지 않은 것은?

  1. 슬립(slip)과 크리프(creep)가 거의 없다.
  2. 속도변화가 아주 크다.
  3. 굽힘 저항이 작으므로 작은 지름을 사용할 수 있다.
  4. 저속 및 고속에서 원활한 운전이 가능하다.
(정답률: 39%)
  • 타이밍벨트는 치형이 있어 풀리와 맞물려 돌아가므로 슬립과 크리프가 거의 없어 정확한 회전비(속도비)를 유지하는 것이 가장 큰 특징입니다. 따라서 속도변화가 아주 크다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 냉간가공한 재료를 풀림처리시 나타나는 현상으로 틀린것은?

  1. 회복
  2. 재결정
  3. 결정립 성장
  4. 응고
(정답률: 50%)
  • 냉간가공된 재료를 풀림(Annealing) 처리하면 내부 응력이 제거되는 회복, 새로운 결정립이 생성되는 재결정, 결정립이 커지는 결정립 성장 단계가 순차적으로 일어납니다.

    오답 노트
    응고: 액체 상태의 금속이 냉각되어 고체가 되는 과정으로, 풀림 처리 과정과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 금형재료의 품질로 올바르지 않은 것은?

  1. 고온에서 내식성이 우수하여야 한다
  2. 열처리가 용이하여야 한다
  3. 고온 강도, 경도가 우수하여야 한다
  4. 결정입자가 커야 한다
(정답률: 77%)
  • 금형재료는 가공 시 발생하는 응력과 열에 견뎌야 하므로 결정입자가 미세하고 균일해야 강도와 인성이 높아집니다. 따라서 결정입자가 커야 한다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 사각나사의 바깥지름이 26 mm 이고 피치가 6 mm, 유효지름이 22.83 mm일 때 나사의 효율은? (단, 마찰계수 μ =0.1이다)

  1. 30 %
  2. 35 %
  3. 40 %
  4. 45 %
(정답률: 20%)
  • 나사의 효율은 실제 리드각과 마찰각의 관계를 통해 계산하며, 유효지름과 피치를 이용하여 리드각을 먼저 구합니다.
    ① [기본 공식]
    $$\eta = \frac{\tan \alpha}{\tan(\alpha + \rho)}$$
    ② [숫자 대입]
    $$\eta = \frac{\frac{6}{\pi \times 22.83}}{\tan(\tan^{-1}(\frac{6}{\pi \times 22.83}) + \tan^{-1}(0.1))}$$
    ③ [최종 결과]
    $$\eta = 0.45 \text{ (45 \%)}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 1200 rpm으로 2 kw를 전달 시키려고 할때 잇수 Z=20, 모듈 m=4인 평기어의 이에 걸리는 힘은 몇 ㎏f인가?

  1. 13
  2. 22
  3. 37
  4. 41
(정답률: 18%)
  • 기어의 전달 동력과 회전수를 이용하여 토크를 구하고, 이를 피치원 반지름으로 나누어 이에 걸리는 원주력을 계산합니다.
    ① [기본 공식]
    $$F = \frac{60 \times 1000 \times P}{2 \times \pi \times n \times r}$$
    ② [숫자 대입]
    $$F = \frac{60 \times 1000 \times 2}{2 \times \pi \times 1200 \times \frac{4 \times 20}{2 \times 1000}}$$
    ③ [최종 결과]
    $$F = 40.0 \approx 41 \text{ kgf}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 황동에서 잔류응력에 의해서 발생하는 현상은?

  1. 탈아연 부식
  2. 고온 탈아연
  3. 저온 풀림경화
  4. 자연균열
(정답률: 49%)
  • 황동에서 잔류응력에 의해 시간이 경과함에 따라 저절로 균열이 발생하는 현상을 자연균열이라고 합니다.

    오답 노트
    탈아연 부식, 고온 탈아연: 해수 등 부식성 환경에 의해 아연 성분이 용출되는 현상
    저온 풀림경화: 열처리와 관련된 공정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 탄소강에 함유된 황을 제거하려면 어떤 원소를 첨가하여야 하는가?

  1. 니켈
  2. 알루미늄
  3. 망간
  4. 인
(정답률: 65%)
  • 탄소강 내의 황(S)은 철과 결합하여 저융점 화합물인 황화철(FeS)을 형성해 고온 취성을 유발하는데, 망간(Mn)을 첨가하면 황과 결합하여 MnS를 형성함으로써 이를 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 순철에는 몇 개의 변태점이 있는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 39%)
  • 순철은 온도 변화에 따라 결정 구조가 변하는 변태점이 총 3개(A1, A2, A3) 존재합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 스프링에 대한 설명으로 틀린 것은?

  1. 에너지를 저장, 방출한다.
  2. 탄성이 작은 재료를 주로 이용한다.
  3. 진동 및 충격을 흡수 완화한다.
  4. 금속 스프링과 비금속 스프링이 있다.
(정답률: 61%)
  • 스프링은 변형되었다가 원래 상태로 돌아오려는 성질을 이용하므로, 탄성 계수가 크고 탄성이 우수한 재료를 사용해야 합니다.

    오답 노트
    탄성이 작은 재료를 주로 이용한다: 탄성이 매우 큰 재료를 사용해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 신소재의 기계적 성질이 아닌 것은?

  1. 고강도성
  2. 내열성
  3. 초소성
  4. 제진성
(정답률: 12%)
  • 신소재의 기계적 성질은 강도, 소성, 진동 흡수 능력 등을 의미합니다. 내열성은 기계적 성질이 아닌 화학적 또는 열적 성질에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 수차 프로펠라의 축의 지름이 200 mm로써 2,200 kgf의 트러스트를 받고 있다. 컬러베어링의 외경을 300 mm라 할때 몇 개의 컬러가 필요한가? (단, 최대 허용압력은 0.01 kgf/mm2이다.)

  1. 3개
  2. 4개
  3. 5개
  4. 6개
(정답률: 17%)
  • 컬러베어링의 전체 투영 면적이 하중을 지지할 수 있도록 필요한 컬러의 개수를 계산합니다.
    ① [기본 공식] $n = \frac{W}{\frac{\pi}{4}(D^2 - d^2)p}$
    ② [숫자 대입] $n = \frac{2200}{\frac{\pi}{4}(300^2 - 200^2) \times 0.01}$
    ③ [최종 결과] $n = 5.6$
    소수점 올림을 통해 최소 6개의 컬러가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림과 같은 크레인용 후크에서 W = 2Ton의 하중이 작용 할경우 가장 적당한 나사는? (단, 재질의 허용응력 σ t = 5㎏f/㎜2이다.)

  1. M30
  2. M38
  3. M45
  4. M50
(정답률: 29%)
  • 나사의 허용 하중은 나사의 단면적과 허용 응력의 곱으로 계산하며, 하중 $W$를 견딜 수 있는 최소 지름을 구합니다.
    ① [기본 공식] $d = \sqrt{\frac{4W}{\pi \sigma_t}}$
    ② [숫자 대입] $d = \sqrt{\frac{4 \times 2000 \times 1000}{\pi \times 5}}$
    ③ [최종 결과] $d = 22.57$
    계산된 지름 $22.57\text{mm}$보다 크면서 가장 적당한 규격인 M30을 선택합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림과 같은 스프링 장치에서 전체 스프링 상수 K는?

  1. K = K1 + K2
  4. K = K1ㆍK2
(정답률: 58%)
  • 두 개의 스프링이 나란히 연결된 병렬 연결 구조에서는 전체 스프링 상수가 각 스프링 상수의 합과 같습니다.
    $$\text{전체 스프링 상수} = K_1 + K_2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 황동의 물리적, 기계적 성질 중 옳은 것은?

  1. 전도도는 Zn 40%까지 증가하고 그 이상 50%에서 최소가 된다.
  2. 30% Zn 부근에서 연신율이 최대가 된다.
  3. 30% Zn 부근에서 인장강도가 최대가 된다.
  4. 6/4황동과 7/3황동의 비등온도는 800∼900℃이므로 주의하여야 한다.
(정답률: 30%)
  • 황동(Cu-Zn 합금)의 기계적 성질 중 연신율은 아연(Zn) 함유량이 약 $30\%$ 부근일 때 최대가 되는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 샤르피 충격시험에 대한 설명이다. 틀린 것은?

  1. 충격력에 대한 재료의 충격저항 즉 점성강도를 측정하는데 그 목적이 있다.
  2. 재료를 파괴할 때 재료의 인성(toughness) 또는 취성( brittleness)을 시험한다.
  3. Ni-Cr강의 뜨임취성, 강의 청열취성과 저온취성 등의 기계적 성질을 파악할 수 있다.
  4. 충격흡수에너지 단위면적당 충격치는 cm2/kg.m로 표시한다.
(정답률: 32%)
  • 샤르피 충격시험에서 충격흡수에너지의 단위면적당 충격치는 일반적으로 $kg\cdot m/cm^2$ 또는 $J/cm^2$로 표시합니다.

    오답 노트
    충격흡수에너지 단위면적당 충격치는 cm2/kg.m로 표시한다: 단위의 분자와 분모가 뒤바뀌어 잘못 표기됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 코터가 스스로 빠져나오지 않으려면 자립상태(self sustenance)를 유지해야 하는데 양쪽 테이퍼 코터의 경우 자립상태를 유지하기 위한 조건으로 맞는 것은?(단,α 는 테이퍼각ρ 는 마찰각이다.)

(정답률: 52%)
  • 코터가 스스로 빠져나오지 않고 자립상태를 유지하기 위해서는 테이퍼각 $\alpha$가 마찰각 $\rho$보다 작거나 같아야 합니다.
    $$\alpha \le \rho$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 가공용 알루미늄합금 중 항공기나 자동차몸체용 고강도 Al-Cu-Mg-Mn계의 합금명은?

  1. 두랄루민
  2. 하이드로날륨
  3. 라우탈
  4. 실루민
(정답률: 74%)
  • Al-Cu-Mg-Mn계 합금은 고강도 특성을 가져 항공기 기체나 자동차 몸체 등에 널리 사용되는 대표적인 알루미늄 합금인 두랄루민입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. 512 x 512 픽셀로 구성된 래스터 스캔 디스플레이인 경우 픽셀 당 1비트가 할당된다면 하나의 화면을 구성하는데 필요한 비트수는 얼마인가?

  1. 5120
  2. 102,400
  3. 131,072
  4. 262,144
(정답률: 52%)
  • 전체 화면을 구성하는 총 비트수는 가로 픽셀 수, 세로 픽셀 수, 그리고 픽셀당 할당된 비트수를 모두 곱하여 계산합니다.
    ① [기본 공식]
    $$\text{Total Bits} = \text{Width} \times \text{Height} \times \text{Bits per Pixel}$$
    ② [숫자 대입]
    $$\text{Total Bits} = 512 \times 512 \times 1$$
    ③ [최종 결과]
    $$\text{Total Bits} = 262,144$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 아래 그림에서 앵귤러 볼 베어링을 나타내는 것은?

(정답률: 25%)
  • 앵귤러 볼 베어링(Angular Contact Ball Bearing)은 접촉각을 가져서 레이디얼 하중과 액셜 하중을 동시에 지지할 수 있는 구조를 가지며, 기호로는 로 표현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 기하공차의 기호 중 원통도를 나타내는 기호는?

(정답률: 61%)
  • 기하공차에서 원통도는 원통의 표면이 얼마나 정확한 원통형인지를 나타내며, 기호로는 를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 식으로 표현된 도형의 결과를 무엇이라고 하는가?(단, r : xc와 yc 에서 떨어진 직선거리, 2π )

  1. 타원
  2. 포물선
  3. 쌍곡선
  4. 원
(정답률: 33%)
  • 중심점 $(x_c, y_c)$에서 일정한 거리 $r$을 유지하며 각도 $\theta$가 $0$에서 $2\pi$까지 변할 때의 궤적을 나타내는 매개변수 방정식입니다.
    $$\begin{aligned} f_x &= x_c + r \cos\theta \\ f_y &= y_c + r \sin\theta \end{aligned}$$
    위 식은 반지름이 $r$인 원의 방정식이므로 정답은 원입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 좌표계에 관한 설명으로 잘못된 것은?

  1. 실세계에서 모든 점들은 3차원 좌표계로 표현된다.
  2. x, y, z축의 방향에 따라 오른손좌표계와 왼손좌표계가 있다.
  3. 모델링에서는 직교좌표계가 사용되지만, 원통좌표계나 구형좌표계가 사용되기도 한다.
  4. 좌표계의 변환에는 행렬 계산의 편리성으로 동차좌표계 대신 직교좌표계가 주로 사용된다.
(정답률: 34%)
  • 좌표계 변환 시에는 이동(Translation)과 회전(Rotation)을 하나의 행렬 곱으로 통합하여 계산하기 위해, 직교좌표계가 아닌 동차좌표계(Homogeneous Coordinates)를 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 도면의 척도가 1 : 2 로 주어졌다. 도면의 투상도를 재어보니 50mm일 때, 실제 대상물의 길이는 몇 mm 인가?

  1. 10
  2. 20
  3. 50
  4. 100
(정답률: 64%)
  • 척도는 도면의 길이와 실제 대상물 길이의 비율을 의미합니다. 척도가 $1 : 2$라는 것은 실제 길이를 $2$로 나누어 도면에 그렸다는 뜻이므로, 실제 길이를 구하려면 도면 길이에 척도의 역수를 곱해야 합니다.
    ① [기본 공식] $L = l \times \frac{1}{S}$ (실제 길이 = 도면 길이 $\times$ 척도 분모)
    ② [숫자 대입] $L = 50 \times 2$
    ③ [최종 결과] $L = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 그림과 같이 둥근봉을 R가공 하였다. 화살표 방향에서 본 그림으로 적합한 것은?

(정답률: 58%)
  • 둥근봉의 일부가 $R$가공되어 파여 있는 형상을 화살표 방향(정면)에서 바라본 투상도를 찾는 문제입니다. 원통형 봉의 단면이 둥글게 깎인 모습이 그대로 투영되어야 하므로 가 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 가공에 의한 커터의 줄무늬가 여러 방향으로 교차 또는 무방향을 나타낸 것은?

  1. C
  2. X
  3. M
  4. =
(정답률: 60%)
  • 표면 거칠기 기호에서 가공 방법의 특성을 나타내는 기호에 대한 문제입니다. 커터의 줄무늬가 여러 방향으로 교차하거나 무방향인 가공 상태를 나타내는 기호는 M입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 투상의 평면도에 해당하는 것은?

(정답률: 65%)
  • 제시된 정면도와 측면도를 분석하여 위에서 내려다본 평면도를 찾는 문제입니다. 물체의 상단 형상과 돌출된 부분의 위치를 고려했을 때, 가 정확한 평면도에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중에서 디스플레이 장치의 소재로 사용되는 내용이 아닌 것은?

  1. DED(Digital Equipment Display)
  2. Plasma Display
  3. TFT-LCD(Thin Film Transistor-Liquid Crystal Display)
  4. CRT(Cathode Ray Tube) display
(정답률: 30%)
  • 디스플레이 장치의 대표적인 소재 및 방식으로는 CRT, Plasma Display, TFT-LCD 등이 사용됩니다. DED(Digital Equipment Display)라는 용어는 표준적인 디스플레이 장치 소재나 기술 명칭이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. CAD로 작성된 도면에서 선의 종류는 가공자에게는 중요한 의미가 된다. 다음 선의 종류를 선택하는 방법 중 잘못된 방법은?

  1. 보이지 않는 부분의 모양은 숨은선으로 한다.
  2. 치수선은 가는 실선으로 한다.
  3. 절단면을 나타내는 절단선은 연속선으로 한다.
  4. 치수 보조선은 가는 실선으로 한다.
(정답률: 67%)
  • 도면 작성 표준에서 절단면을 나타내는 절단선은 가공 부위를 명확히 구분하기 위해 굵은 1점 쇄선 등으로 표시하며, 단순한 연속선으로 작성하지 않습니다.

    오답 노트
    숨은선: 보이지 않는 부분 표시(옳음)
    치수선/치수 보조선: 가는 실선 사용(옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 기능 중 변환 매트릭스를 사용했을 때의 편리함과 무관한 기능은?

  1. Zooming
  2. Rotation
  3. Mirror
  4. Copy
(정답률: 25%)
  • 변환 매트릭스는 좌표계의 이동, 회전, 크기 조절 등을 수학적으로 처리하는 도구입니다. Zooming(크기 변환), Rotation(회전), Mirror(대칭 변환)는 모두 매트릭스 연산을 통해 구현되지만, Copy는 단순히 데이터를 복제하는 기능이므로 변환 매트릭스의 수학적 연산과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. Boundary Representation 솔리드 데이터는 Geometry 데이터와 Topology 데이터로 구분해서 생각할 수 있다. 다음 용어 중 Topology 용어가 아닌 것은?

  1. Face
  2. Edge
  3. Loop
  4. Bridge
(정답률: 26%)
  • B-Rep(Boundary Representation)에서 Topology는 요소들 간의 연결 관계를 정의합니다. Face, Edge, Loop는 면-선-루프의 위상적 연결 구조를 나타내는 핵심 용어이지만, Bridge는 위상적 연결 관계를 정의하는 표준 Topology 용어가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 바닥면이 없는 원추형 단면(conic section)에 의해 얻어질 수 없는 도형은?

  1. 타원(Ellipse)
  2. 쌍곡선(Hyperbola)
  3. 원호(Arc)
  4. 포물선(Parabola)
(정답률: 38%)
  • 원뿔을 평면으로 잘랐을 때 나타나는 원추곡선(Conic Section)의 종류는 원, 타원, 포물선, 쌍곡선입니다. 원호는 원의 일부분인 곡선일 뿐, 원추형 단면을 통해 얻어지는 독립적인 기하학적 도형이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 도면에 3/8-16UNC-2A로 표시되어있다. 이에 대한 설명중 틀리는 것은?

  1. 3/8은 나사의 바깥지름을 표시하는 숫자이다.
  2. 16은 1인치 내의 나사 산의 수를 표시한 것이다.
  3. UNC는 유니파이 보통나사를 의미한다.
  4. 2A는 수량을 의미한다.
(정답률: 57%)
  • 유니파이 나사 표시법에서 2A는 수량이 아니라 나사의 공차 등급과 암수 구분을 나타냅니다. 여기서 $2$는 공차 등급을, $A$는 수나사를 의미합니다.

    오답 노트
    3/8: 나사의 호칭 지름(바깥지름)
    16: 1인치당 산 수
    UNC: Unified Coarse(유니파이 보통나사)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 그림에서 r o 가 평면상의 한 점이고 n 1 , n 2 가 평면상의 임의의 두 벡터라면 평면을 정의하는 매개변수식 r (u,v)는?

  1. r (u, v) = r o + n 1 + n 2
  2. r (u, v) = r o + un 1 + vn 2
  3. r (u, v) = r o + un 1 + n 2
  4. r (u, v) = r o + n 1 + vn 2
(정답률: 43%)
  • 평면 위의 임의의 점 $r(u, v)$는 평면 위의 한 점 $r_o$에서 시작하여, 평면에 평행한 두 독립 벡터 $n_1$과 $n_2$에 각각 매개변수 $u$와 $v$를 곱한 벡터의 합으로 정의됩니다.
    $$r(u, v) = r_o + u n_1 + v n_2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CAD 시스템 출력장치 중 각 화소에 부여된 어드레스에 의하여 출력하는 hard copy unit에 해당하지 않는 것은?

  1. dot matrix printer
  2. pen plotter
  3. electrostatic plotter
  4. laser printer
(정답률: 44%)
  • 각 화소(Pixel)의 주소에 따라 출력하는 방식은 래스터(Raster) 출력 방식입니다. pen plotter는 펜이 물리적으로 이동하며 선을 긋는 벡터(Vector) 출력 방식이므로 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 2차원 변환 행렬이 다음과 같을 때 좌표변환 H는 무엇을 의미하는가?

  1. 확대
  2. 회전
  3. 이동
  4. 반전
(정답률: 40%)
  • 주어진 변환 행렬 $H = \begin{bmatrix} 3 & 0 & 0 \\ 0 & 3 & 0 \\ 0 & 0 & 1 \end{bmatrix}$에서 주대각 성분의 $x, y$ 좌표 계수가 동일한 값 $3$으로 설정되어 있으므로, 이는 모든 방향으로 크기를 동일하게 키우는 확대 변환을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 기어의 제도에서 축방향에서 본 이뿌리원을 그리는 선의 종류는?

  1. 가는 파선
  2. 가는 실선
  3. 가는 1점 쇄선
  4. 굵은 실선
(정답률: 43%)
  • 기어 제도 시 축방향에서 본 이뿌리원은 보조적인 선으로 취급하여 가는 실선으로 그리는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 치수기입에 대한 설명 중 틀린 것은?

  1. 필요한 치수를 명료하게 도면에 기입한다.
  2. 잘 알 수 있도록 중복하여 기입한다.
  3. 가능한한 주요 투상도에 집중하여 기입한다.
  4. 가능한한 계산하여 구할 필요가 없도록 기입한다.
(정답률: 73%)
  • 치수기입의 기본 원칙은 도면의 명료성과 효율성입니다. 중복 기입은 도면을 복잡하게 만들고, 수정 시 누락이나 오류가 발생할 가능성을 높이므로 절대 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
