기계설계산업기사 필기 기출문제복원 (2006-05-14)

기계설계산업기사
(2006-05-14 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 바이트의 끝 모양과 이송이 표면 거칠기에 미치는 영향 중 다듬질 표면 거칠기의 이론 값(Hmax)을 구하는 공식은? (단 , R = 바이트 끝 반지름, S = 이송거리 이다.)

(정답률: 47%)
  • 정답은 "" 이다. 이유는 이론 값(Hmax)을 구하는 공식에서 S/R 값이 작을수록 Hmax 값이 작아지기 때문이다. ""이 다른 보기들보다 S/R 값이 작기 때문에 Hmax 값이 가장 작아지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 베드를 가능한 짧게 하여 주로 공작물의 단면절삭에 쓰이는 것으로 길이가 짧고 직경이 큰 공작물의 절삭에 사용하는 선반은?

  1. 수직 선반
  2. 터릿 선반
  3. 정면 선반
  4. 모방 선반
(정답률: 51%)
  • 정면 선반은 공작물을 수직으로 고정시키고, 절삭 도구를 수평으로 이동시켜 단면을 절삭하는 방식으로 작동합니다. 따라서 길이가 짧고 직경이 큰 공작물의 절삭에 적합하며, 베드를 가능한 짧게 만들어 공간을 절약할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. KS규격 안전색에서 빨강의 표시사항이 아닌 것은?

  1. 정지
  2. 고도 위험
  3. 방화
  4. 위험
(정답률: 48%)
  • 정답: 방화

    설명: KS규격 안전색에서 빨강은 위험을 나타내는 색상으로 사용됩니다. "정지", "고도 위험", "위험"은 모두 안전에 대한 경고를 나타내는 표시사항이며, "방화"는 화재에 대한 경고를 나타내는 색상인 노랑색으로 표시됩니다. 따라서 "방화"는 빨강의 표시사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 불수용성 절삭유 중 점성이 낮고 윤활작용이 좋은 반면 냉각 작용은 좋지 못하여 주로 경절삭에 쓰이는 것은?

  1. 광물성유
  2. 천연성유
  3. 혼합유
  4. 극압유
(정답률: 53%)
  • 광물성유는 불수용성이며, 점성이 낮고 윤활작용이 좋은 성질을 가지고 있습니다. 하지만 냉각 작용은 좋지 않아 경절삭에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 전기 도금과는 반대로 하여, 드릴의 홈, 주사침, 반사경, 및 시계의 기어 등을 다듬질하는 데 응용되고 있는 가공법은?

  1. 레이저 가공
  2. 방전 가공
  3. 숏 피닝
  4. 전해 연마
(정답률: 68%)
  • 전해 연마는 전기 도금과는 반대로 금속을 제거하는 가공법으로, 전해액을 이용하여 금속 표면을 연마하는 방법이다. 이 방법은 드릴의 홈, 주사침, 반사경, 및 시계의 기어 등을 다듬질하는 데 응용되고 있다. 따라서, "전해 연마"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 드릴 작업시 안전 사항으로 틀린 것은?

  1. 작업복을 입고 작업한다.
  2. 작은 일감은 손으로 꽉 붙잡고 작업한다.
  3. 일감은 정확히 고정한다
  4. 장갑을 사용하지 말아야 한다.
(정답률: 83%)
  • 작은 일감은 손으로 꽉 붙잡고 작업하는 것은 안전하지 않습니다. 작은 일감은 드릴 작업 중에 회전하면서 손가락을 끌어당기거나 다칠 수 있기 때문입니다. 따라서 작은 일감은 클램프나 투구를 사용하여 고정시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 방화(防火)조치로서 부적당한 것은?

  1. 흡연은 정해진 곳에서 한다.
  2. 유류취급 장소에서는 방화수를 준비한다.
  3. 화기는 정해진 곳에서 취급한다.
  4. 기름걸레 등은 정해진 용기에 보관한다.
(정답률: 57%)
  • 정답: "흡연은 정해진 곳에서 한다."

    이유: 흡연은 방화의 위험성이 높은 환경에서 금지되어야 하기 때문에, "정해진 곳"에서만 허용됩니다. 다른 보기들은 모두 방화조치에 대한 적절한 예시입니다. 유류취급 장소에서는 방화수를 준비하여 화재 발생 시 대처할 수 있도록 하고, 화기는 안전한 장소에서 취급하여 화재 발생을 예방합니다. 또한 기름걸레 등은 정해진 용기에 보관하여 화재 발생 시 적절한 대처를 할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 해머작업 안전수칙 중 틀린 것은?

  1. 녹이슨 재료를 작업할 때는 보안경을 착용한다.
  2. 장갑을 끼고 작업하지 않는다.
  3. 처음부터 큰 힘을 주어 작업한다.
  4. 자루가 불안정한 것은 사용하지 않는다.
(정답률: 86%)
  • "처음부터 큰 힘을 주어 작업한다"는 해머작업 안전수칙에서 틀린 내용입니다. 이유는 해머 작업을 할 때는 작은 힘으로 시작하여 점점 힘을 더해가며 작업해야 합니다. 처음부터 큰 힘을 주면 해머가 미끄러져 다른 부위에 부딪히거나, 장비가 파손될 수 있기 때문입니다. 따라서 작업을 시작할 때는 작은 힘으로 시작하여 점점 힘을 더해가며 안전하게 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 3침법이란 나사의 무엇을 측정하는 방법 인가?

  1. 골지름
  2. 피치
  3. 유효지름
  4. 바깥지름
(정답률: 69%)
  • 3침법은 나사의 유효지름을 측정하는 방법입니다. 유효지름은 나사의 실제 지름으로, 골지름은 나사의 기본 지름, 바깥지름은 나사의 가장 바깥쪽 지름을 의미합니다. 피치는 나사의 나선 간격을 나타내는 값으로, 유효지름과는 직접적인 관련이 없습니다. 따라서 3침법은 나사의 유효지름을 측정하기 위해 사용되는 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 액체 호우닝에서 표면을 두드려 압축함으로써 재료의 피로 한도를 높이는 것은?

  1. 저온응력 완화법
  2. 피닝효과
  3. 기계적응력 완화법
  4. 치수효과
(정답률: 68%)
  • 액체 호우닝에서 표면을 두드려 압축함으로써 재료 내부의 결함이나 불순물을 제거하고 결정 구조를 조밀하게 만들어 피로 한도를 높이는 효과를 피닝효과라고 합니다. 이는 재료의 내부 응력을 분산시켜 피로 파괴를 예방하는 효과를 가지며, 재료의 내구성을 향상시키는데 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 최소 눈금이 0.01mm인 마이크로미터에서 스핀들의 피치가 0.5mm이면 딤블을 몇 등분한 것인가?

  1. 10등분
  2. 50등분
  3. 100등분
  4. 200등분
(정답률: 61%)
  • 스핀들의 피치가 0.5mm이므로, 1회전 시 스크류가 0.5mm만큼 이동합니다. 따라서 딤블을 0.01mm씩 측정할 수 있는 마이크로미터에서 스크류가 1회전할 때 딤블을 몇 등분할 수 있는지 계산해보면 다음과 같습니다.

    1회전 = 0.5mm
    1mm = 1000um
    0.5mm = 500um
    500um ÷ 0.01mm = 50등분

    따라서, 최소 눈금이 0.01mm인 마이크로미터에서 스핀들의 피치가 0.5mm이면 딤블을 50등분할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 그림은 더브테일 홈 측정의 일부를 나타내고 있다. l의 값은? (단, 측정 핀의 지름 8㎜, 홈의 각은 60° 이다.)

  1. 8.832mm
  2. 10.928mm
  3. 12.619mm
  4. 14.013mm
(정답률: 50%)
  • 우선, 홈의 중심각이 60도이므로 홈의 반지름은 8mm의 루트 3배가 된다. 따라서, 홈의 지름은 16mm의 루트 3이 된다.

    그리고, 측정핀이 홈에 들어갈 때 측정핀과 홈의 접점에서의 지름이 일치하므로, 측정핀의 지름도 16mm의 루트 3이 된다.

    따라서, 측정핀과 홈의 접점에서의 지름을 이용하여 l을 구할 수 있다.

    l = (16mm의 루트 3 - 8mm) / 2

    l = 4mm의 루트 3 - 4mm

    l = 10.928mm

    따라서, 정답은 "10.928mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 인벌류우트곡선을 그리는 원리를 응용한 이의 절삭 방법을 무엇이라고 하는가?

  1. 창성법
  2. 총형 커터에 의한 방법
  3. 형판에 의한 방법
  4. 래크 커터에의한 방법
(정답률: 56%)
  • 창성법은 인벌류우트곡선을 이용하여 물체를 절삭하는 방법이다. 이 방법은 물체의 형태와 크기에 상관없이 곡선을 따라 자연스럽게 절단할 수 있으며, 절단면이 부드럽고 깔끔하게 나온다는 장점이 있다. 따라서 창성법은 고급 절삭 기술로 인정받고 있으며, 자동차, 항공기, 조선 등 다양한 산업에서 사용되고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선반의 척(chuck)에 해당 되지 않는 것은?

  1. 헬리컬 척
  2. 콜릿 척
  3. 마그네틱 척
  4. 연동 척
(정답률: 57%)
  • 정답은 "헬리컬 척"입니다.

    헬리컬 척은 회전하는 작업물을 안정적으로 고정시키기 위해 사용되는 척으로, 작업물을 회전시키면서 척의 각도를 조절할 수 있어 작업의 정확도를 높일 수 있습니다.

    반면, 콜릿 척은 작은 작업물을 고정시키는 데 사용되며, 마그네틱 척은 자석을 이용하여 작업물을 고정시키는 데 사용됩니다. 연동 척은 여러 개의 작업물을 동시에 고정시키는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 표면 연삭기에서 숫돌의원주속도 V=2400m/min이고. 연삭력 P=15kgf 이다. 이 때 연삭기에 공급된 동력이 10PS이라면 이 연삭기의 효율은 몇 %인가?

  1. 70%
  2. 75%
  3. 80%
  4. 125%
(정답률: 31%)
  • 연삭기의 효율은 출력/입력으로 계산할 수 있다. 출력은 연삭력 P에 원주속도 V를 곱한 값이다.

    출력 = P × V = 15 × 2400 = 36000 W

    입력은 주어진 동력과 동력을 전기적으로 변환하는 효율 ηe를 곱한 값이다.

    입력 = 10 × 746 × ηe = 7460 ηe W

    따라서 연삭기의 효율은 출력을 입력으로 나눈 값으로 계산할 수 있다.

    효율 = 출력 ÷ 입력 = 36000 ÷ 7460 ηe = 4.83 ηe

    여기서 ηe는 전기적 변환 효율이므로 0과 1 사이의 값이다. 따라서 효율은 0%에서 483% 사이의 값이 될 수 있다.

    하지만 보기에서는 125%를 제외하고는 모두 70%에서 80% 사이의 값이므로, 이 문제에서는 ηe가 1에 가까운 값이라고 가정할 수 있다. 이 경우 효율은 약 80%가 된다.

    따라서 정답은 "80%"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 밀링머신에 사용되는 부속장치가 아닌 것은?

  1. 아버
  2. 분할대
  3. 면판
  4. 슬로팅장치
(정답률: 51%)
  • 밀링머신은 회전하는 칼날을 이용하여 작업물의 표면을 가공하는 기계이다. 따라서 밀링머신에 사용되는 부속장치는 이러한 작업을 돕는 도구들이다. 아버는 작업물을 고정시키는 장치, 분할대는 작업물을 정확하게 회전시키는 장치, 슬로팅장치는 작업물에 슬롯을 만드는 장치이다. 반면에 면판은 밀링머신에 사용되는 부속장치가 아니며, 작업물의 표면을 깎아내는 것이 아니기 때문에 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 브로우칭(broaching) 머신의 크기를 나타내는 것으로 옳은 것은?

  1. 최대인장력과 브로우치의 최대폭
  2. 최대인장력과 브로우치의 최대행정길이
  3. 최소인장력과 브로우치의 최대폭
  4. 최소인장력과 브로우치의 최대행정길이
(정답률: 70%)
  • 브로우칭 머신은 인장력을 이용하여 금속 등의 재료를 절삭하는 기계이다. 따라서 브로우칭 머신의 크기를 나타내는 것은 최대인장력과 브로우치의 최대행정길이이다. 최대인장력은 브로우칭 머신이 가질 수 있는 최대 힘을 의미하며, 브로우치의 최대행정길이는 브로우치 머신이 가질 수 있는 최대 작업 범위를 의미한다. 따라서 이 두 가지 요소가 크면 브로우칭 머신의 크기가 크다는 것을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 프로그램 주소(address)에 대한 기능 설명으로 틀린 것은?

  1. G - 준비기능
  2. M - 보조기능
  3. S - 이송기능
  4. T - 공구기능
(정답률: 64%)
  • 프로그램 주소(address)에 대한 기능 설명으로 틀린 것은 "S - 이송기능"입니다. 프로그램 주소(address)는 메모리 상의 프로그램이 위치한 주소를 나타내는 것으로, 이송(transfer)과는 직접적인 연관이 없습니다. 따라서 S - 이송기능은 프로그램 주소(address)와 관련이 없는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 나사 연삭을 하기 위해서 숫돌을 나사 형으로 만드는 작업을 무엇이라고 하는가?

  1. 트루잉(truing)
  2. 프레싱(pressing)
  3. 글레이징(glazing)
  4. 로딩(loading)
(정답률: 54%)
  • 트루잉은 숫돌을 나사 형으로 만드는 작업을 말한다. 이 작업은 숫돌의 표면을 평평하게 만들고, 나사 형태로 만들어 나사 연삭 작업을 수행할 때 나사와 숫돌이 정확하게 맞물리도록 하는 것이다. 따라서 "트루잉(truing)"이 정답이다. 프레싱은 압축 작업을, 글레이징은 윤활 작업을, 로딩은 숫돌에 연마재를 덧대는 작업을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 절삭속도 31.4m/min 인 8날 짜리 20 엔드밀로 소재를 가공할 때 이송 속도는? (단, 밀링커터의 날 1개 마다의 이송 fｚ=0.05mm 이다.)

  1. 251.2 mm/min
  2. 25.12 mm/min
  3. 20 mm/min
  4. 200 mm/min
(정답률: 37%)
  • 절삭속도 = 이송속도 × 날의 수 × 날 1개 마다의 이송 fｚ
    따라서, 이송속도 = 절삭속도 ÷ (날의 수 × 날 1개 마다의 이송 fｚ)
    = 31.4 ÷ (8 × 0.05)
    = 78.5 mm/min
    하지만, 이송속도는 밀링커터의 이송 fｚ 보다 커야 하므로, 200 mm/min 이상이어야 한다.
    따라서, 정답은 "200 mm/min" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. KS 기계제도 도면 규격 A4의 치수는?

  1. 148 x 210
  2. 210 x 297
  3. 420 x 594
  4. 297 x 420
(정답률: 75%)
  • A4은 ISO 216 규격에 따라 만들어진 종이 크기 중 하나로, 가로와 세로의 비율이 1:√2 이며, A0의 크기는 1m²이다. A4는 A0의 크기를 16등분한 크기로, 가로와 세로의 길이는 각각 A0의 가로와 세로의 길이를 √2로 나눈 값이다. 따라서 A0의 가로와 세로의 길이가 841mm x 1189mm 이므로, A4의 가로와 세로의 길이는 각각 210mm x 297mm 이다. 따라서 정답은 "210 x 297"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 나사의 종류 중 ISO 규격에 있는 관용 테이퍼 나사에서 테이퍼 암나사를 표시하는 기호는?

  1. PT
  2. PS
  3. Rp
  4. Rc
(정답률: 64%)
  • ISO 규격에서 테이퍼 암나사를 표시하는 기호는 "Rc"입니다. "Rc"는 "tapered external thread with parallel internal thread"의 약어로, 외부 테이퍼 나사와 내부 평행 나사를 가지고 있는 것을 나타냅니다. 따라서, 이 기호는 테이퍼 암나사의 종류를 나타내는 것입니다. "PT"는 파이프 나사, "PS"는 볼트 나사, "Rp"는 내부 테이퍼 나사를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 관련 형체에 적용하는 자세공차의 종류 인 것은?

  1. : 진위치도
  2. : 평행도
  3. : 동축도
  4. : 대칭도
(정답률: 61%)
  • 정답은 " : 평행도" 입니다.

    자세공차는 기계 부품의 형상이나 위치를 측정할 때 사용하는 도구입니다. 이 중 관련 형체에 적용하는 자세공차의 종류는 다양합니다.

    - 진위치도: 기계 부품의 위치를 측정하는 도구로, 위치의 차이를 측정합니다.
    - 평행도: 기계 부품의 평행한 정렬 상태를 측정하는 도구로, 두 면 사이의 평행한 정렬 상태를 측정합니다.
    - 동축도: 기계 부품의 축이 일치하는 정렬 상태를 측정하는 도구로, 두 축 사이의 일치하는 정렬 상태를 측정합니다.
    - 대칭도: 기계 부품의 대칭한 형상을 측정하는 도구로, 대칭한 형상의 차이를 측정합니다.

    따라서, 관련 형체에 적용하는 자세공차의 종류 중 " : 평행도"는 두 면 사이의 평행한 정렬 상태를 측정하는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 그림 표면의 결 표시기호에서 M이 뜻하는 것은?

  1. 밀링가공 방법으로 생긴 선이 투상면에 직각 또는 평행
  2. 가공으로 생긴 선이 거의 동심원
  3. 기계가공을 나타내며 가공으로 생긴 선이 두 방향으로 교차
  4. 가공으로 생긴 선이 다방면으로 교차 또는 무방향
(정답률: 65%)
  • M은 가공으로 생긴 선이 다방면으로 교차 또는 무방향을 뜻한다. 이유는 결 표시기호가 가공된 표면의 모양을 나타내는 것이기 때문에, 다방면으로 교차 또는 무방향한 가공선이 표면에 존재한다면 그것을 M으로 표시하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 보기와 같은 평면도 A, B, C, D와 정면도 1, 2, 3, 4가 올바르게 짝지워진 것은?

  1. A-2, B-3, C-4, D-1
  2. A-1, B-4, C-2, D-3
  3. A-2, B-4, C-3, D-1
  4. A-2, B-4, C-1, D-3
(정답률: 78%)
  • 정면도 1은 평면도 A를 정면에서 본 것이므로, A의 오른쪽에 위치한 것이 정면도 1의 오른쪽에 위치해야 한다. 따라서 D가 정면도 1의 오른쪽에 위치해야 한다. 이에 따라 D-1이 올바른 조합이다.

    정면도 2는 평면도 B를 정면에서 본 것이므로, B의 오른쪽에 위치한 것이 정면도 2의 오른쪽에 위치해야 한다. 따라서 C가 정면도 2의 오른쪽에 위치해야 한다. 이에 따라 B-4가 올바른 조합이다.

    정면도 3은 평면도 C를 정면에서 본 것이므로, C의 오른쪽에 위치한 것이 정면도 3의 오른쪽에 위치해야 한다. 따라서 A가 정면도 3의 오른쪽에 위치해야 한다. 이에 따라 C-3이 올바른 조합이다.

    정면도 4는 평면도 D를 정면에서 본 것이므로, D의 오른쪽에 위치한 것이 정면도 4의 오른쪽에 위치해야 한다. 따라서 B가 정면도 4의 오른쪽에 위치해야 한다. 이에 따라 A-2가 올바른 조합이다.

    따라서 올바른 조합은 "A-2, B-4, C-3, D-1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 보기와 같은 도면에서 해석으로 가장 적합한 설명은?

  1. 지시선의 화살표 표시가 연결되어 있는 치수의 축은 기준축 A-B와 동축의 지름0.08mm 원통 내에 있지 않아야 한다.
  2. 정도의 표시가 연결되어 있는 치수의 축은 기준 축 A-B와 비교하여 가공정도가 0.08mm 이내라야 한다.
  3. 지시선의 화살표로 나타낸 축선은 데이텀 축직선 A-B를 축선으로 하는 지름 0.08mm인 원통안에 있어야 한다.
  4. 정도의 표시가 연결되어 있는 치수의 축은 데이텀 A-B와 비교하여 원통 가공정도가 0.08mm가 최소값이다.
(정답률: 63%)
  • "지시선의 화살표로 나타낸 축선은 데이텀 축직선 A-B를 축선으로 하는 지름 0.08mm인 원통안에 있어야 한다."가 가장 적합한 설명이다. 이유는 지시선의 화살표로 나타낸 축선이 데이텀 축직선 A-B를 축선으로 하는 지름 0.08mm인 원통안에 있어야 하기 때문이다. 이는 제품의 가공 정확도와 관련된 내용이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 보기와 같은 제 3각 정투상도의 입체도로 가장 적합한 것은?

(정답률: 49%)
  • 정답인 ""은 입체도에서 가장 정확하게 제 3각 정투상의 형태를 나타내기 때문입니다. 다른 보기들은 각도나 비율 등에서 조금씩 차이가 있어 입체도로 표현하기에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음은 가공 방법의 약호이다. 스크레이퍼 가공 약호는?

  1. FR
  2. FL
  3. FF
  4. FS
(정답률: 84%)
  • 스크레이퍼 가공은 금속을 깎아내는 가공 방법 중 하나이다. 이때 스크레이퍼의 앞면을 이용하여 금속을 깎아내는데, 이때 스크레이퍼의 앞면이 평면이면 "F"로 표기하고, 둥근면이면 "R"로 표기한다. 또한, 스크레이퍼의 가공 방향이 왼쪽으로 가면 "L", 오른쪽으로 가면 "R"로 표기한다. 따라서, 스크레이퍼 가공의 약호는 "FR" 또는 "FL"이 될 수 있다. 하지만, "FS"는 스크레이퍼의 앞면이 평면이면서 가공 방향이 직진인 경우를 나타내는 약호이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 도면의 공차 치수는 어떤 끼워 맞춤인가?

  1. 헐거움 끼워맞춤
  2. 중간 끼워맞춤
  3. 가열 끼워맞춤
  4. 억지 끼워맞춤
(정답률: 47%)
  • 도면의 공차 치수는 부품의 제작 과정에서 발생할 수 있는 오차를 고려하여 설정하는 값입니다. 이 중간 끼워맞춤은 부품의 상하좌우 중간 부분에 대해 오차를 허용하는 방식으로, 부품의 전체적인 정확도를 유지하면서도 조립이 용이하도록 고안된 방식입니다. 따라서 이 경우에는 부품의 중간 부분이 다소 여유 있게 조립될 수 있지만, 전체적인 정확도는 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 스케치도를 그려야 하는 경우와 가장 관계가 없는 것은?

  1. 도면이 없는 부품과 같은 것을 만들려고 경우
  2. 도면이 없는 부품을 참고로 하려고 할 경우
  3. 도면이 없는 부품의 마멸 또는 파손된 부경우
  4. 도면을 좀 더 깨긋하게 보완할 필요가 있경우
(정답률: 69%)
  • 스케치도를 그리는 경우는 도면이 없는 부품과 같은 것을 만들려고 할 때, 도면이 없는 부품을 참고로 하려고 할 때, 도면이 없는 부품의 마멸 또는 파손된 부분을 파악하기 위해 사용됩니다. 따라서, 도면을 좀 더 깨긋하게 보완할 필요가 있는 경우는 스케치도를 그려야 하는 경우와 가장 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 일반 구조용 압연강재의 KS 재료기호는?

  1. SPS
  2. SBC
  3. SS
  4. SM
(정답률: 73%)
  • 일반 구조용 압연강재의 KS 재료기호는 "SS"이다. 이는 "Structural Steel"의 약자로, 구조용 강재를 나타내는 것이다. 다른 보기들은 각각 "SPS"는 "Steel Plate for Structure", "SBC"는 "Steel Bar for Concrete", "SM"은 "Steel for Machine Structure"을 나타내는 재료기호이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 보기 투상도는 제 3각법 정투상도이다. 우축면도로 가장 적합한 것은?

(정답률: 35%)
  • 보기 투상도는 제 3각법 정투상도이므로, 우축면도는 보기 중에서 "" 이다. 이는 제 3각법 정투상도에서 우축면이 수직인 면으로, 가장 정확한 거리 측정이 가능하기 때문이다. 다른 보기들은 제 3각법 정투상도에서는 적합하지 않은 면이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 현장에서 표준 평기어를 스케치하기 위하여 측정해야 할 요소로 중요도가 가장 낮은 것은?

  1. 이뿌리원 지름
  2. 이끝원 지름
  3. 잇수
  4. 이폭(축직각 방향)
(정답률: 28%)
  • 정답은 "이뿌리원 지름"입니다. 이는 평면상에서 평기어의 중심을 나타내는 지름으로, 평면상에서의 위치를 나타내는 것이므로 평면상에서의 거리 측정과는 무관합니다. 따라서 평기어를 스케치하기 위해서는 이끝원 지름, 잇수, 이폭(축직각 방향)을 측정해야 합니다. 이끝원 지름은 평면상에서 평기어의 가장자리를 나타내는 지름이며, 잇수와 이폭은 평면상에서의 거리 측정을 위한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 유니파이 보통나사의 표시가 3/8 - 16 UNC-2B일 때 다음 설명 중 틀린 것은?

  1. 3/8은 호칭 지름을 나타낸 것이다.
  2. 16 은 리드를 나타낸 것이다.
  3. UNC 는 나사의 종류이다.
  4. 2B는 급수를 나타낸 것이다.
(정답률: 67%)
  • "16은 리드를 나타낸 것이다."가 틀린 설명입니다. 16은 나사의 쓰레드 수를 나타내는 것이며, 리드는 쓰레드가 한 번 회전할 때 나사가 나아가는 거리를 나타내는 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 맞물려 있는 각종 기어의 생략도를 나타낸 것 중 나사기어의 간략 도시법인 것은?

(정답률: 55%)
  • 나사기어는 다른 기어와 맞물려 있을 때 생략도를 나타내는 간략 도시법에서 가장 간단한 형태를 가지고 있기 때문에 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 보기와 같은 입체도를 제 3 각법으로 투상할 때 가장 적합한 투상도는?

(정답률: 81%)
  • 입체도를 제 3 각법으로 투상할 때, 가장 적합한 투상도는 직각도입니다. 이는 입체도의 모든 면이 수직 방향으로 투영되기 때문입니다. 따라서, 보기에서 ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 모듈이 2인 한쌍의 표준 스퍼기어 잇수가 20 과 40으로 맞물려 회전할 때 두 축간의 중심거리는 척도 1:1 도면에서는 몇 mm로 그려야 하는가?

  1. 30mm
  2. 40mm
  3. 60mm
  4. 120mm
(정답률: 68%)
  • 두 스퍼기어의 표준 잇수는 각각 20과 40이므로, 한 바퀴를 돌 때 작은 기어는 20 이빨을, 큰 기어는 40 이빨을 움직인다. 이는 작은 기어가 큰 기어보다 2배 더 빠르게 회전한다는 것을 의미한다.

    중심거리는 두 기어의 반지름 합에 해당하는 값이다. 작은 기어의 반지름은 모듈 x 20 / (2 x π) 이고, 큰 기어의 반지름은 모듈 x 40 / (2 x π) 이다.

    따라서 중심거리는 (모듈 x 20 / (2 x π)) + (모듈 x 40 / (2 x π)) 이다.

    이를 정리하면, 중심거리는 모듈 x 30 / π 이다.

    척도 1:1 도면에서는 모듈을 1로 놓았으므로, 중심거리는 30 / π ≈ 9.55mm 이다.

    하지만 보기에서는 정답이 60mm 이다. 이는 문제에서 "척도 1:1 도면에서는 몇 mm로 그려야 하는가?" 라는 질문에 대한 답이 아니라, 중심거리를 1cm로 그렸을 때의 실제 길이를 묻는 것이다.

    따라서, 중심거리 9.55mm를 1cm로 환산하면 9.55 x 10 = 95.5mm 이다. 하지만 보기에서는 반올림하여 60mm로 표기한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

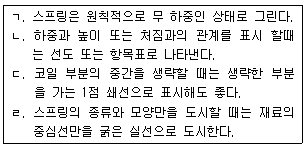

38. 코일 스프링의 제도에 관한 보기 내용이다. 올바른 설명을 모두 묶은 항은?

  1. (ㄱ)(ㄴ)
  2. (ㄱ)(ㄷ)(ㄹ)
  3. (ㄱ)(ㄴ)(ㄷ)
  4. (ㄱ)(ㄴ)(ㄷ)(ㄹ)
(정답률: 42%)
  • 코일 스프링은 왼쪽과 오른쪽으로 뻗어나가는 끝 부분이 각각 다른 형태를 가지고 있기 때문에, 이를 제도화하기 위해 각각의 끝 부분을 A, B로 구분하고, 이를 기준으로 제도를 분류한다. 따라서 "(ㄱ)(ㄴ)"은 A쪽 끝 부분이 고정되어 있고, B쪽 끝 부분이 자유롭게 움직이는 제도를 의미하며, "(ㄱ)(ㄷ)(ㄹ)"은 A쪽 끝 부분이 고정되어 있고, B쪽 끝 부분이 고정되어 있는 제도를 의미한다. "(ㄱ)(ㄴ)(ㄷ)"는 A쪽 끝 부분이 자유롭게 움직이고, B쪽 끝 부분이 고정되어 있는 제도를 의미하며, "(ㄱ)(ㄴ)(ㄷ)(ㄹ)"은 A쪽 끝 부분과 B쪽 끝 부분이 모두 자유롭게 움직이는 제도를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 물체 모양을 가장 잘 나탈낼 수 있도록 물체의 중심에서 반으로 절단하여 도시한 단면도의 명칭은?

  1. 온단면도
  2. 정 단면도
  3. 반단면도
  4. 한쪽 단면도
(정답률: 37%)
  • 온단면도는 물체를 중심에서 반으로 절단하여 양쪽을 모두 보여주는 단면도이다. 따라서 물체의 모양을 가장 잘 나타낼 수 있다. 반면, 정단면도는 물체를 한 방향에서만 절단하여 보여주는 단면도이고, 반단면도는 물체를 중심에서 반으로 절단하여 한쪽만 보여주는 단면도이다. 한쪽 단면도는 단면도가 아니라 물체의 한쪽만을 보여주는 그림이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

40. 금속을 냉간 가공할 때 가공도가 증가함에 따라 그 성질은 어떻게 변하는가?

  1. 인성증가
  2. 내부응력감소
  3. 연신율증가
  4. 경도증가
(정답률: 45%)
  • 금속을 냉간 가공할 때 가공도가 증가하면 그 성질은 경도증가한다. 이는 냉간 가공 과정에서 금속의 결정 구조가 세분화되고 결정 간 거리가 줄어들어 결정 내부의 결함이 감소하기 때문이다. 이로 인해 금속의 경도가 증가하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 주철 조직에서 나타나는 흑연의 형상이 아닌 것은?

  1. 공장상
  2. 편상
  3. 구상
  4. 목화상
(정답률: 55%)
  • 주철 조직에서 나타나는 흑연의 형상은 "공장상", "편상", "구상"이지만, "목화상"은 나타나지 않는다. 이는 주철 조직에서 목화상이 형성되기 위해서는 충분한 탄소량이 필요하지만, 주철 조직에서는 탄소량이 부족하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 특수강에 함유되는 원소 중 내식, 내마모성을 증가시키는 원소는?

  1. Ni
  2. Mo
  3. Si
  4. Cr
(정답률: 32%)
  • 정답은 "Cr"입니다. 이유는 크롬(Cr)은 내식성과 내마모성을 증가시키는 데에 효과적인 원소로 알려져 있기 때문입니다. 크롬은 강철과 합금을 이룰 때 내식성과 내마모성을 향상시키는데 기여하며, 또한 스테인리스강의 주요 구성 원소 중 하나입니다. 반면, 니켈(Ni)은 내식성을 증가시키는 데에는 효과적이지만 내마모성을 증가시키는 데에는 크롬보다는 미약한 효과를 가지고 있습니다. 모리브덴(Mo)과 실리콘(Si)은 강철과 합금을 이룰 때 강도와 내식성을 향상시키는 데에 효과적인 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 주철의 성장을 억제하기 위하여 사용되는 첨가원소로 가장 적합한 것은?

  1. Al + S
  2. Si + C
  3. Cr + Ni
  4. Co + V
(정답률: 53%)
  • Cr과 Ni는 합금강에서 주철의 성장을 억제하는 데 가장 효과적인 첨가원소입니다. 이는 Cr과 Ni가 주철과 함께 고온에서 반응하여 안정적인 화합물을 형성하며, 이 화합물이 주철의 성장을 억제하는 역할을 하기 때문입니다. 따라서 Cr과 Ni가 가장 적합한 첨가원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 순철의 물리적 성질 중 비중은 얼마 정도인가?

  1. 7.87
  2. 6.65
  3. 5.58
  4. 4.78
(정답률: 55%)
  • 순철의 비중은 7.87입니다. 이는 순철의 밀도가 7.87g/cm³이기 때문입니다. 즉, 1cm³의 순철은 7.87g의 질량을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 킬드강(killed steel)이란 ?

  1. 탈산하지 않은 강
  2. 완전히 탈산한 강
  3. 중간정도 탈산한 강
  4. 뚜껑을 씌운강
(정답률: 66%)
  • 킬드강은 완전히 탈산한 강을 의미합니다. 탈산은 강에서 불순물을 제거하는 과정 중 하나로, 강이 더욱 순수해지고 강도와 내식성이 향상됩니다. 따라서 완전히 탈산한 강은 불순물이 거의 없는 매우 순수한 강으로, 높은 강도와 내식성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 진동에너지를 흡수하는 능력이 우수하여 공작기계의 베드 기어 덮개 또는 피아노 프레임으로 가장 적합한 재료는?

  1. 가단주철
  2. 회주철
  3. 18-8 스테인레스강
  4. 저탄소강
(정답률: 48%)
  • 회주철은 진동에너지를 흡수하는 능력이 뛰어나기 때문에 공작기계의 베드 기어 덮개나 피아노 프레임과 같은 진동이 발생하는 부품에 가장 적합한 재료입니다. 반면 가단주철은 경도가 높아서 가공이 어렵고, 18-8 스테인레스강은 비교적 연성이 낮아서 진동에 대한 흡수 능력이 떨어집니다. 저탄소강은 회주철보다는 진동에너지를 흡수하는 능력이 낮기 때문에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 담금질한 강재의 잔류 오스테나이트를 제거하여 치수변화를 방지하는 열처리법은?

  1. 저온뜨임
  2. 구상화 처리
  3. 심냉처리
  4. 주화처리
(정답률: 39%)
  • 심냉처리는 강재를 고온에서 담금질한 후 빠르게 냉각하여 잔류 오스테나이트를 제거하는 열처리법입니다. 이는 강재 내부의 구조를 안정화시켜 치수변화를 방지하고 강도와 경도를 높여주는 효과가 있습니다. 따라서 담금질한 강재를 심냉처리하여 사용하면 더욱 견고하고 안정적인 제품을 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 세라믹 공구의 주성분은 어느 것인가?

  1. Cr2O3
  2. Al2O3
  3. MnO2
  4. Cu3O
(정답률: 66%)
  • 세라믹 공구의 주성분은 Al2O3이다. 이는 세라믹 공구가 내구성이 뛰어나고 고온에 강하며 화학적으로 안정적인 속성을 가지기 때문이다. 또한, Al2O3은 비교적 저렴하게 구할 수 있어 제조 비용도 낮다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 고속도강이 갖추어야 할 성질 중에서 가장 중요한 것은?

  1. 고온경도
  2. 충격치
  3. 인장강도
  4. 인성
(정답률: 56%)
  • 고속도로는 매우 높은 속도로 차량이 이동하기 때문에, 도로 표면이나 구조물은 고온과 높은 압력에도 견딜 수 있는 고온경도가 가장 중요합니다. 고온경도란 물체가 고온에서도 변형 없이 유지되는 능력을 말합니다. 따라서 고속도로의 구조물이나 도로 표면은 고온경도가 높아야 차량의 안전한 이동이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 역류(逆流)를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브는?

  1. 플랩 밸브
  2. 리프트 밸브
  3. 체크 밸브
  4. 슬라이딩 밸브
(정답률: 68%)
  • 체크 밸브는 유체가 한쪽 방향으로만 흐르도록 하기 위해 설계된 밸브입니다. 역류(逆流)를 방지하기 위해 밸브 내부에는 일방향으로 열리는 도어가 있어 유체가 한쪽 방향으로만 흐를 수 있도록 합니다. 따라서 체크 밸브는 역류 방지용으로 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 3000 kgf-cm의 비틀림 모우멘트가 작용하는 지름이 3cm인 축의 최대 비틀림 응력 (kgf/cm3)은 약 얼마인가?

  1. 566
  2. 656
  3. 696
  4. 550
(정답률: 25%)
  • 최대 비틀림 응력은 다음과 같이 계산할 수 있습니다.

    τmax = Tc / J

    여기서, Tc는 비틀림 모멘트, J는 균일한 원형 단면의 폴라 모멘트입니다.

    J = πd⁴ / 32

    여기서, d는 축의 지름입니다.

    따라서,

    J = π(3cm)⁴ / 32 = 7.07 cm⁴

    τmax = (3000 kgf-cm) / (7.07 cm⁴) = 424.5 kgf/cm²

    하지만, 이 문제에서는 단위를 kgf-cm 대신 N-m으로 사용하고 있지 않습니다. 따라서, 답을 구하기 위해서는 다음과 같이 단위 변환을 해야 합니다.

    1 kgf = 9.81 N
    1 cm = 0.01 m

    따라서,

    3000 kgf-cm = (3000 kgf) x (9.81 N/kgf) x (0.01 m/cm) = 294.3 N-m

    τmax = (294.3 N-m) / (7.07 cm⁴) = 566 N/cm²

    따라서, 정답은 "566"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 베어링과 접촉하는 축 부분을 무엇이라 하는가?

  1. 리테이너
  2. 전동체
  3. 저널
  4. 롤러
(정답률: 57%)
  • 베어링과 접촉하는 축 부분을 저널(journal)이라고 부른다. 이는 베어링이 회전하는 축과 접촉하여 마찰력을 줄이고 회전을 원활하게 하기 위한 부분이기 때문이다. 리테이너(retainer)는 베어링 내부에 구성되어 구슬이나 롤러 등을 유지하는 역할을 하고, 전동체(armature)는 회전하는 부품을 의미하며, 롤러(roller)는 베어링의 구성 요소 중 하나로 구슬과 함께 회전 운동을 하는 부분이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 두 줄 나사를 두 바퀴 돌렸더니 축 방향으로 12mm 이동했다. 이 나사의 피치(p)와 리드(l)는 각각 얼마인가?

  1. P = 3㎜, l = 6㎜
  2. P = 6㎜, l = 3㎜
  3. P = 3㎜, l = 3㎜
  4. P = 6㎜, l = 6㎜
(정답률: 57%)
  • 두 줄 나사를 한 바퀴 돌릴 때, 나사가 축 방향으로 이동하는 거리는 피치(p)와 같다. 따라서 두 바퀴를 돌리면 축 방향으로 이동한 거리는 2p이다. 문제에서는 이 거리가 12mm이므로, 2p = 12mm이다. 따라서 p = 6mm이다.

    리드(l)는 한 바퀴 돌릴 때, 나사가 축 방향으로 이동하는 거리와 나사가 회전하는 각도의 비율이다. 즉, l = p/tan(θ)이다. 여기서 θ는 나사의 각도이다. 두 바퀴를 돌리면 나사가 360도 회전하므로, θ = 360도이다. 따라서 l = p/tan(360도) = p/tan(2π)이다. tan(2π)는 0이므로, l은 어떤 값이든 가능하다.

    하지만, 문제에서는 보기 중에서 "P = 3㎜, l = 6㎜"이 정답이므로, 이를 만족하는 θ를 찾아보자. l = p/tan(θ)에서 l = 6mm, p = 3mm이므로, 6 = 3/tan(θ)이다. 이를 풀면 tan(θ) = 1/2이고, θ = 26.57도이다. 따라서, 리드(l)는 6mm이고, 피치(p)는 3mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 두 축의 중심선이 어느 각도로 교차되고, 그 사이의 각도가 운전 중 다소 변하여도 자유로이 운동을 전달 할수 있는 축 이음(shaft coupling)으로 맞는 것은?

  1. 고정 이음
  2. 플랙시블 이음
  3. 올덤 이음
  4. 유니벌셜 이음
(정답률: 41%)
  • 유니벌셜 이음은 두 축의 중심선이 어느 각도로 교차되어도 자유롭게 운동을 전달할 수 있는 유연한 구조를 가지고 있기 때문에, 축의 각도 변화에도 유연하게 대처할 수 있습니다. 따라서 운전 중 다소 변하는 축의 각도에도 적합한 이음으로 사용됩니다. 반면에 고정 이음은 두 축의 중심선이 정확하게 일치해야 하고, 플랙시블 이음은 유연하지만 일정한 범위 내에서만 운동을 전달할 수 있습니다. 올덤 이음은 일정한 방향으로만 운동을 전달할 수 있기 때문에, 유니벌셜 이음과는 다른 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 축의 원주에 여러 개의 키를 가공한 것으로 큰 토크를 전달할 수 있고 내구력이 크며 축과 보스와의 중심축을 정확하게 맞출 수 있는 것은?

  1. 스플라인
  2. 미끄럼 키
  3. 성크 키
  4. 반달 키
(정답률: 56%)
  • 스플라인은 축의 원주에 여러 개의 키를 가공한 것으로, 이는 큰 토크를 전달할 수 있고 내구력이 크며 축과 보스와의 중심축을 정확하게 맞출 수 있기 때문입니다. 또한 스플라인은 미끄럼 키나 성크 키, 반달 키 등과는 달리 회전력이나 토크 전달에 있어서 더욱 효과적이며, 고정밀 기계 부품 제작에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 그림과 같은 스프링장치에서 각 스프링의 상수K1=4kgf/cm, K2=5kgf/cm, K3=6kgf/cm이며, 하중방향의 처짐이 δ =150mm일대 하중 P는 약 얼마인가?

  1. P = 314 kgf
  2. P = 243 kgf
  3. P = 31.4 kgf
  4. P = 24.3 kgf
(정답률: 34%)
  • 각 스프링의 상수와 처짐을 이용하여 스프링에 작용하는 힘을 구하고, 이를 모두 더하여 전체 하중을 구할 수 있다.

    첫 번째 스프링에 작용하는 힘 F1은 다음과 같다.

    F1 = K1 × δ = 4kgf/cm × 1.5cm = 6kgf

    두 번째 스프링에 작용하는 힘 F2은 다음과 같다.

    F2 = K2 × δ = 5kgf/cm × 1.5cm = 7.5kgf

    세 번째 스프링에 작용하는 힘 F3은 다음과 같다.

    F3 = K3 × δ = 6kgf/cm × 1.5cm = 9kgf

    전체 하중 P는 각 스프링에 작용하는 힘의 합과 같다.

    P = F1 + F2 + F3 = 6kgf + 7.5kgf + 9kgf = 22.5kgf

    하지만, 이 문제에서는 단위를 kgf/cm으로 주어졌기 때문에, 단위를 맞추기 위해 1cm2 면적에 대한 하중을 구해야 한다. 이를 위해 1kgf/cm2 = 98.0665kPa임을 이용하여 다음과 같이 계산할 수 있다.

    1kgf/cm2 = 98.0665kPa
    22.5kgf/cm2 = 22.5 × 98.0665 = 2206.48Pa

    따라서, P = 22.5kgf/cm2 = 2206.48Pa 이다.

    하지만, 보기에서는 단위를 kgf로 주어졌기 때문에, 다시 단위를 맞춰줘야 한다. 이를 위해 1kgf = 9.80665N임을 이용하여 다음과 같이 계산할 수 있다.

    1kgf = 9.80665N
    2206.48Pa = 2206.48N/m2 = 2206.48/9.80665kgf/m2 = 224.6kgf/m2

    따라서, P = 224.6kgf 이다.

    하지만, 보기에서는 소수점 첫째자리까지만 주어졌기 때문에, 반올림하여 최종 답인 "P = 24.3 kgf"를 구할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 끝 저널에 가해지는 베어링 하중을 P, 저널 길이를 l, 저널의 지름을 d라고 할 때, 베어링 압력 p를 구하는 식은?

  4. P = dlP
(정답률: 46%)
  • 베어링 압력 p는 베어링 하중 P를 저널 면적인 πd²/4로 나눈 값이다. 따라서 p = P/(πd²/4)이다. 이를 식으로 표현하면 p = 4P/(πd²)이다. 하지만 이 식에서 저널 길이 l이 나타나지 않는데, 이는 저널 길이가 베어링 하중에 영향을 미치지 않기 때문이다. 따라서 정답은 ""이다. ""과 ""는 잘못된 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 스퍼 기어의 모듈이 5일 때 원주 피치(mm)는?

  1. 7.81
  2. 15.71
  3. 20.71
  4. 31.41
(정답률: 52%)
  • 스퍼 기어의 원주 피치는 모듈(m) x 파이(π) 입니다. 따라서 모듈이 5일 때 원주 피치는 5 x π = 15.71 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 너트의 풀림 방지법에 해당 되지 않는 것은?

  1. 로크 너트(lock nut)를 사용
  2. 가스켓(gasket)을 사용
  3. 와셔(washer)를 사용
  4. 분활 핀(split pin)을 사용
(정답률: 52%)
  • 가스켓은 너트의 풀림 방지와는 관련이 없는 부품으로, 주로 두 개의 부품 사이에 끼워서 누설을 방지하는 역할을 합니다. 따라서 이 보기에서는 가스켓을 사용하는 것이 너트의 풀림 방지와는 관련이 없는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

60. 다음 중 CAD 용 입력장치가 아닌 것은?

  1. 마우스(mouse)
  2. 트랙볼(track ball)
  3. 플라즈마판(plasma panel)
  4. 라이트펜(light pen)
(정답률: 71%)
  • CAD 용 입력장치는 마우스, 트랙볼, 라이트펜 등이 있지만, 플라즈마판은 CAD 용 입력장치가 아니다. 플라즈마판은 주로 디스플레이 장치로 사용되며, 플라즈마 기술을 이용하여 이미지를 생성하는 패널이다. 따라서 CAD 용 입력장치로 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

61. 다음 모델 중 공학적인 해석에 적합한 모델은?

  1. 와이어프레임 모델
  2. 서피스 모델
  3. 솔리드 모델
  4. 바운더리 모델
(정답률: 63%)
  • 공학적인 해석에 적합한 모델은 솔리드 모델입니다. 이는 솔리드 모델이 3차원 공간에서 물체의 내부와 외부를 모두 정확하게 표현할 수 있기 때문입니다. 또한, 솔리드 모델은 부피, 질량, 중심 등의 물리적인 특성을 정확하게 계산할 수 있어 공학적인 분석에 유용합니다. 반면, 와이어프레임 모델은 3차원 모델링의 기본이지만, 물체의 내부와 외부를 정확하게 표현하지 못하며, 서피스 모델과 바운더리 모델은 물체의 표면만을 표현하기 때문에 공학적인 분석에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 솔리드 모델링에서 CSG와 비교한 B-rep의 특징으로 맞는 것은?

  1. Data Base의 Memory를 적게 차지한다.
  2. 표면적 계산이 곤란하다.
  3. Data 구조가 복잡하다.
  4. 전개도 작성이 곤란하다.
(정답률: 55%)
  • B-rep는 객체의 표면을 정확하게 모델링하기 때문에 데이터 구조가 복잡하다. 이는 객체의 모든 면, 모서리, 꼭짓점 등을 정확하게 표현하기 위해 필요한 정보들이 많기 때문이다. 따라서 B-rep 모델링은 CSG 모델링에 비해 데이터 구조가 복잡하다는 특징이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 원뿔을 임의 평면으로 교차시킨 경우에 구성되는 원추곡선이 아닌 것은?

  1. 선(line)
  2. 원(circle)
  3. 타원(ellipse)
  4. 쌍곡선(hyperbola)
(정답률: 60%)
  • 원추곡선은 원뿔과 평면이 만나서 생기는 곡선으로, 원, 타원, 쌍곡선 등이 될 수 있습니다. 하지만 "선"은 원뿔과 평면이 만나서 생긴 곡선이 아니라 직선이기 때문에 원추곡선이 될 수 없습니다. 따라서 정답은 "선(line)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음중 비트(bit)에 대한 설명이다. 틀린 것은?

  1. 정보를 나타내는 최소 단위이다.
  2. 0 과 1을 동시에 나타내는 정보 단위이다.
  3. binary digit의 약자이다.
  4. 2 진수로 표시된 정보를 나타내기에 알맞다.
(정답률: 68%)
  • 정답: "0 과 1을 동시에 나타내는 정보 단위이다."가 틀린 설명이다.

    비트는 0과 1로 이루어진 이진수(binary)의 최소 단위이다. 이진수는 2진법으로 표현된 숫자 체계를 의미하며, 컴퓨터에서 모든 정보는 이진수로 표현된다. 따라서 비트는 컴퓨터에서 정보를 나타내는 가장 작은 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 컴퓨터의 중앙처리장치에서 사용되는 고속의 기억소자로 2진법 체계로 데이터를 받고, 저장, 전송하는 기능을 갖고 있는 장소를 무엇이라 하는가?

  1. MAIN MEMORY
  2. REGISTER
  3. BASIC
  4. REFRESH
(정답률: 41%)
  • REGISTER는 중앙처리장치에서 사용되는 고속의 기억소자로, 데이터를 받고 저장하고 전송하는 기능을 갖고 있기 때문에 이 문제에서 정답으로 선택된 것입니다. MAIN MEMORY는 주기억장치를 의미하며, BASIC은 프로그래밍 언어의 하나이며, REFRESH는 주기억장치의 데이터를 유지하기 위한 작업을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 공간 분할 표현법(spatial enumeration)이 다른 솔리드 모델링 방법에 비하여 우수한 점은?

  1. 공간 유일성(spatial uniqueness)을 보장
  2. 저장 공간(storage space)의 절약
  3. 생성에 필요한 계산량 감소
  4. 모델의 정확성
(정답률: 44%)
  • 공간 분할 표현법은 객체를 공간적으로 분할하여 표현하기 때문에 공간 유일성을 보장할 수 있습니다. 이는 객체의 위치와 크기가 정확하게 결정되어 있기 때문에 모델링의 정확성을 높일 수 있습니다. 또한, 저장 공간을 절약하고 생성에 필요한 계산량을 감소시킬 수 있어 효율적인 모델링이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. CAD에서 레이어(layer) 대한 설명으로 맞는 것은?

  1. 자주 사용되는 형상을 저장해 놓고 필요시 불러 내어 사용하는 기능
  2. 어느 일부분을 확대하여 작업할 때 사용하는 명령어로 사각형은 대각 되는 두 점을 입력하여야함
  3. 두 개의 직선이 만나는 부분에 두 직선에 접하는 원호를 추가할 때 사용하는 명령어
  4. 잡한 도면 작업시 그래픽 요소들은 구분하고 등록시키고 작업을 용이 하게 하기 위하여 사용함
(정답률: 63%)
  • 잡한 도면 작업시 그래픽 요소들은 구분하고 등록시키고 작업을 용이 하게 하기 위하여 레이어(layer)를 사용합니다. 이는 각각의 그래픽 요소들을 구분하여 관리하고, 필요한 경우에만 해당 레이어를 활성화하여 작업을 진행할 수 있도록 합니다. 이를 통해 작업의 효율성과 정확성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 데이터 전송시 데이터의 오류를 검사하는 비트(BIT)를 무엇이라 하는가?

  1. 존 비트
  2. 디지 비트
  3. 패리티 비트
  4. 데이터 비트
(정답률: 47%)
  • 패리티 비트는 데이터 전송 중에 오류를 검사하기 위해 사용되는 비트로, 전송되는 데이터의 비트들의 합이 짝수 또는 홀수가 되도록 설정되어 전송됩니다. 수신측에서는 전송된 데이터의 비트들의 합을 다시 계산하여 짝수 또는 홀수가 되는지 확인하고, 그 결과에 따라 데이터의 오류 여부를 판단합니다. 이렇게 패리티 비트를 이용하여 데이터의 오류를 검사하는 방법은 간단하면서도 효과적인 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 3차원 좌표계에서 물체의 크기를 각각 x축 방향으로 2배, y축 방향으로 3배, z축 방향으로 4배의 크기변환을 하고자 한다. 사용되는 좌표변환 행렬식은?

(정답률: 55%)
  • 정답은 "" 이다.

    크기 변환 행렬은 다음과 같이 구할 수 있다.



    이는 x축 방향으로 2배, y축 방향으로 3배, z축 방향으로 4배의 크기 변환을 나타낸다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. CAD/CAM에서 구성된 자료를 서로 다른시스템에서 공유하기 위해 사용하는 표준파일 시스템으로 섹션(section)과 엔티티(entity)로 구분된 표준 파일은?

  1. PHIGS
  2. DXF
  3. IGES
  4. GKS
(정답률: 36%)
  • DXF는 AutoCAD에서 개발된 2D 및 3D CAD 파일 형식으로, 섹션과 엔티티로 구분된 표준 파일 형식이다. 따라서 CAD/CAM에서 구성된 자료를 서로 다른 시스템에서 공유하기 위해 사용하는 표준 파일 시스템으로 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 2차원에서의 변환 행렬(3x3)은 크게 4부분으로 나누어 진다. 다음 설명 중 틀린 것은?

  1. a, b, c, d는 회전(rotation), 스케일링(scaling)등에 관계된다.
  2. m, n 은 이동(translation)에 관계된다.
  3. s 는 전체적인 스케일링(overall scaling)에 영향을 미친다.
  4. p, q는 대칭변화(reflection)관계된다.
(정답률: 48%)
  • 정답은 "p, q는 대칭변화(reflection)관계된다." 가 아니다.

    p, q는 대칭변환(reflection)과 전단변환(shear) 관계이다. 전단변환은 직사각형을 평행사변형으로 만드는 변환이다. 따라서 p, q는 서로 다른 모양을 가지고 있으며, 대칭변환과는 관계가 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 중심이 (m,n)이고 반지름이 r인 원의 형상을 표현하는 것은?

  1. (x+m) + (y+n) = r2
  2. (x-m)2+ (y-n)2= r2
  3. x2 + y2= r2-m-n
  4. x2+ m -y2 -n = r2
(정답률: 55%)
  • 정답은 "(x-m)2+ (y-n)2= r2"이다.

    원의 중심이 (m,n)이므로, 원 위의 임의의 점 (x,y)와 중심 (m,n) 사이의 거리는 반지름 r과 같다. 이 거리를 표현하기 위해 두 점 사이의 거리 공식을 사용하면 다음과 같다.

    √[(x-m)² + (y-n)²] = r

    양변을 제곱하면,

    (x-m)² + (y-n)² = r²

    따라서, 원의 형상을 표현하는 식은 "(x-m)² + (y-n)² = r²"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 서피스(Surface) 모델링의 특징이 아닌 것은?

  1. 두 개 면의 교선을 구할 수 있다.
  2. 복잡한 형상 표현이 가능하다.
  3. NC 가공 정보를 얻을 수 있다.
  4. 유한 요소법(FEM)의 적용을 위한 요소 분할이 쉽다.
(정답률: 51%)
  • 서피스 모델링의 특징 중 유한 요소법(FEM)의 적용을 위한 요소 분할이 쉽다는 것은 올바르지 않습니다. 서피스 모델링은 3차원 모델링 기술 중 하나로, 물체의 표면을 표현하는 기술입니다. 따라서 유한 요소법(FEM)과 같은 해석 기술을 적용하기 위해서는 별도의 요소 분할 작업이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 꽃병 도형을 그리기에 가장 적합한 방법은?

  1. 테이퍼 곡면
  2. 슬라이스 곡면
  3. 회전 곡면
  4. 스위핑 곡면
(정답률: 69%)
  • 회전 곡면은 원을 중심으로 회전하면서 도형을 만들어내는 방법으로, 꽃병 도형과 같은 대칭적인 도형을 그리기에 가장 적합합니다. 따라서 이 문제에서는 회전 곡면이 가장 적합한 방법입니다. 테이퍼 곡면은 도형의 두께를 조절하는데 사용되며, 슬라이스 곡면은 도형을 잘라내는데 사용됩니다. 스위핑 곡면은 곡면을 따라 도형을 이동시키면서 만들어내는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 와이어 프레임 모델의 특징 설명으로 틀린 것은?

  1. 데이터의 구성이 간단하다.
  2. 처리속도가 빠르다.
  3. 단면도 작성이 불가능하다.
  4. 모든 경우의 은선 제거가 가능하다.
(정답률: 68%)
  • 정답: "모든 경우의 은선 제거가 가능하다."

    와이어프레임 모델은 웹사이트나 앱 등의 인터페이스 디자인을 구성하는 데 사용되는 모델로, 데이터의 구성이 간단하고 처리속도가 빠르다는 특징이 있다. 하지만 단면도 작성이 불가능하다는 것은 틀린 설명이다. 단면도는 3차원 모델링에서 사용되는 용어이며, 와이어프레임 모델은 2차원적인 모델링이기 때문에 단면도 작성이 불가능하다는 것은 당연한 것이다. 그리고 모든 경우의 은선 제거가 가능하다는 것도 틀린 설명이다. 은선은 인터페이스 디자인에서 발생하는 문제 중 하나로, 와이어프레임 모델에서도 은선이 발생할 수 있다. 따라서 모든 경우의 은선 제거가 가능하다는 것은 사실이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 3차원 솔리드 모델 중 프리미티브(primitive)형상 이라고 할 수 없는 것은?

  1. 원뿔
  2. 모서리
  3. 구
  4. 육면체
(정답률: 76%)
  • 모서리는 3차원 솔리드 모델의 기본 요소 중 하나이지만, 프리미티브 형상으로 분류되지 않습니다. 프리미티브 형상은 기하학적인 형태를 가진 단순한 도형으로, 다른 형상을 만들어내는 기본적인 구성 요소입니다. 원뿔, 구, 육면체는 모두 프리미티브 형상에 해당하며, 모서리는 이러한 형상 중 하나가 아니기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 임의의 3차원 입체형상을 그보다 작은 정육면체등과 같이 기본적인 입체요소의 집합으로 잘게 분할, 근사한 형상으로 대체하여 표현하는 기법은?

  1. CSG모델링
  2. B-Rep 모델링
  3. Decomposition 모델링
  4. Sweeping 모델링
(정답률: 39%)
  • Decomposition 모델링은 임의의 3차원 입체형상을 작은 기본 입체요소로 분할하여 근사한 형상으로 대체하는 기법이다. 이를 통해 복잡한 형상을 간단한 기본 요소로 분해하여 모델링할 수 있으며, 이는 모델링의 효율성과 정확성을 높이는 데 도움을 준다. 따라서 Decomposition 모델링이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 플로터를 시리얼 포트(serial port)에 연결하여 사용하고 있을 때 전송속도의 단위는 무엇인가?

  1. DPI
  2. BPS
  3. BPM
  4. CPS
(정답률: 50%)
  • 정답: BPS

    시리얼 포트는 데이터를 비트 단위로 전송하므로 전송속도는 초당 전송되는 비트 수로 측정된다. 이를 BPS (Bits Per Second)라고 하며, 플로터를 시리얼 포트에 연결하여 사용할 때 전송속도의 단위는 BPS이다. DPI는 인쇄해상도, BPM은 분당 박자, CPS는 문자 단위 전송속도를 나타내는 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 가상현실 장비의 주요 모듈로는 머리 부착 디스플레이 장치, 신체 추적 수신기, 동작 감지기 등이 있다. 이들 모듈에서 사용되고 있는 계산 모델의 차수는?

  1. 3차원
  2. 4차원
  3. 5차원
  4. 6차원
(정답률: 21%)
  • 가상현실 장비에서 사용되는 모듈들은 사용자의 위치, 방향, 동작 등을 추적하고 이를 실시간으로 반영해야 한다. 이를 위해 사용되는 계산 모델은 최소한 3차원 이상이어야 한다. 머리 부착 디스플레이 장치는 사용자의 시선을 추적하고, 신체 추적 수신기는 사용자의 위치와 방향을 추적한다. 동작 감지기는 사용자의 동작을 감지하여 이를 가상현실 공간에 반영한다. 이들 모듈에서 사용되는 계산 모델의 차수는 최소한 6차원 이상이어야 하며, 이는 사용자의 위치와 방향을 나타내는 3차원 좌표와 사용자의 머리와 손의 움직임을 나타내는 3차원 회전 벡터를 포함한다. 따라서 정답은 "6차원"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 가상선의 용도에 해당 되지 않는 것은?

  1. 가공 전후를 나타낼 때
  2. 인접부분을 나타낼 때
  3. 되풀이 되는 것을 나타낼 때
(정답률: 53%)
  • "undefined"는 가상선의 용도에 해당되지 않는 것이 아니라, 가상선의 용도에 대한 설명이 아예 없는 것을 의미합니다. 따라서 이 보기에서는 가상선의 용도에 대한 설명이 없는 것이 포함되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
