기계설계산업기사 필기 기출문제복원 (2008-03-02)

기계설계산업기사 2008-03-02 필기 기출문제 해설

이 페이지는 기계설계산업기사 2008-03-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계설계산업기사
(2008-03-02 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 절삭공구의 구비조건으로 틀린 것은?

  1. 취성이 클 것
  2. 마찰계수가 작을 것
  3. 내마모성이 클 것
  4. 고온에서 경도가 감소하지 않을 것
(정답률: 76%)
  • 절삭공구는 가공 중 충격에 견뎌야 하므로 깨지기 쉬운 성질인 취성이 작고, 끈질긴 성질인 인성이 커야 합니다.

    오답 노트
    마찰계수: 마찰이 적어야 칩 배출이 원활합니다.
    내마모성: 마모가 적어야 공구 수명이 유지됩니다.
    고온 경도: 고온에서도 경도가 유지되어야 절삭 능력이 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 구성인성(built-up edge)에 대한 일반적인 설명으로 틀린 것은?

  1. 절삭 저항이 커진다.
  2. 가공 면을 거칠게 한다.
  3. 바이트의 수명을 짧게 한다.
  4. 절삭속도를 작게 하면 방지된다.
(정답률: 74%)
  • 구성인선은 절삭 속도가 낮을 때 발생하기 쉬우며, 이를 방지하기 위해서는 절삭 속도를 크게 높여야 합니다.

    오답 노트
    절삭 저항 증가, 가공면 거칠어짐, 바이트 수명 단축: 구성인선 발생 시 나타나는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭유제의 사용 목적에 대한 일반적인 설명으로 틀린 것은?

  1. 철삭공구를 냉각시켜 공구의 경도저하를 막는다.
  2. 칩의 제거를 용이하게 하여 절삭작업을 쉽게 한다.
  3. 공구의 마모를 줄이고 윤활 및 세척작용으로 가공 표면을 좋게 한다.
  4. 공구와 가공물의 친화력 향상으로 정밀도를 높게 한다.
(정답률: 75%)
  • 절삭유는 냉각, 윤활, 세척 작용을 통해 공구의 수명을 늘리고 가공면을 좋게 만드는 것이 목적입니다. 공구와 가공물 사이의 친화력이 높아지면 칩이 공구에 달라붙는 구성인선 현상이 발생하여 정밀도가 떨어지므로, 오히려 친화력을 낮추어야 합니다.

    오답 노트
    철삭공구를 냉각시켜 공구의 경도저하를 막는다: 냉각 작용
    칩의 제거를 용이하게 하여 절삭작업을 쉽게 한다: 세척 작용
    공구의 마모를 줄이고 윤활 및 세척작용으로 가공 표면을 좋게 한다: 윤활 및 세척 작용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 터릿 선반(turret lathe) 등에 널리 사용되며, 보통 선반에서는 주축의 테이퍼 구멍에 슬리브를 꽂은 다음 여기에 끼워 사용하는 것은?

  1. 연동척
  2. 마그네틱척
  3. 콜릿척
  4. 단동척
(정답률: 67%)
  • 콜릿척은 터릿 선반 등에서 주로 사용되며, 주축의 테이퍼 구멍에 슬리브를 꽂아 가공물을 정밀하게 고정하는 척입니다.

    오답 노트
    연동척: 3개의 조가 동시에 움직여 고정
    마그네틱척: 전자석의 힘을 이용해 고정
    단동척: 4개의 조가 개별적으로 움직여 불규칙한 형상 고정 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 선반 베드의 재질로 가장 적합한 것은?

  1. 고급 구철
  2. 탄소 공구강
  3. 연강
  4. 초경합금강
(정답률: 45%)
  • 선반 베드는 진동 흡수 능력이 좋고 압축 강도가 높은 강인 주철(고급 구철)을 사용하며, 내마멸성을 높이기 위해 표면 경화 처리를 하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 수평 밀링 머신의 주축(spindle)에 대한 설명 중 틀린 것은?

  1. 보통 테이퍼 롤러 베어링으로 지지되어 있다.
  2. 기둥(column)에 설치되어 있으며 아버를 고정한다.
  3. 주축 끝에 코터가 장치되어 있어 커터의 중심을 맞춘다.
  4. 주축단은 보통 테이퍼진 구멍으로 되어 있으며 크기는 규격으로 정해져 있다.
(정답률: 41%)
  • 수평 밀링 머신의 주축은 아버를 고정하여 회전시키는 역할을 하며, 코터는 부품을 단단히 고정하기 위해 박아 넣는 결합 부품으로 밀링 머신의 주축 끝에서 커터의 중심을 맞추는 용도로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 암나사를 가공하는 탭(tap)을 사용하여 가공할 때 일반적으로 최종 다듬질에 사용하는 것은?

  1. 3번 탭
  2. 2번 탭
  3. 1번 탭
  4. 0번 탭
(정답률: 61%)
  • 암나사를 가공하는 탭은 가공 단계에 따라 1번(초입), 2번(중간), 3번(마무리) 탭으로 구분합니다. 최종 다듬질 단계에서는 나사산을 정밀하게 완성하는 3번 탭을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 작업자의 복장으로 적당하지 않는 것은?

  1. 기름이 밴 작업복은 입지 않는다.
  2. 수건은 허리춤에 꼭 맞게 끼거나 목에 감는다.
  3. 작업복의 소매와 바지의 단추를 잠근다.
  4. 상의의 옷자락이 밖으로 나오지 않도록 한다.
(정답률: 91%)
  • 작업 중 수건을 허리춤에 끼거나 목에 감는 행위는 회전하는 기계 설비에 말려 들어갈 위험이 있어 매우 위험하며, 안전사고의 주요 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 한계 게이지 측정방식의 특징 중 잘못된 것은?

  1. 개인차가 없고 측정 시간이 절약된다.
  2. 경험이 필요치 않다.
  3. 측정이 쉽고 대량 생산에 적합하다.
  4. 눈금이 없어 측정 실패율이 높다.
(정답률: 67%)
  • 한계 게이지는 측정물의 공차에 맞는 최대 및 최소 게이지 2개를 사용하여 통과 여부(Go/No-Go)만 확인하는 방식이므로, 측정이 매우 쉽고 빠르게 이루어져 측정 실패율이 높지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 밀링에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

  1. 공구의 수명이 길다.
  2. 가공물 고정이 유리하다.
  3. 앞으로 가공할 면을 잘 볼 수 있어서 좋다.
  4. 백 래시를 제거하지 않아도 된다.
(정답률: 78%)
  • 하향절삭은 공구와 일감이 같은 방향으로 이동하므로 백래시(Backlash)가 발생하며, 이를 방지하기 위해 반드시 백래시 제거 장치가 필요합니다.

    오답 노트
    공구의 수명: 날의 마멸이 적어 상향절삭보다 수명이 깁니다.
    가공물 고정: 일감의 고정이 간편하고 유리합니다.
    시야 확보: 칩이 뒤로 배출되어 가공면을 확인하기 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 세이퍼에서 램의 왕복 속도는 어떠한가?

  1. 일정하다.
  2. 귀환 행정일 때가 늦다.
  3. 절삭 행정일 때가 빠르다.
  4. 귀환 행정일 때가 빠르다.
(정답률: 56%)
  • 셰이퍼에는 크랭크 기어와 로커암을 이용한 급속 귀환 기구가 설치되어 있어, 절삭 행정보다 귀환 행정의 속도를 빠르게 하여 전체 작업 시간을 단축시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 일감에 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?

  1. 슈퍼피니싱
  2. 래핑
  3. 드릴링
  4. 드레싱
(정답률: 77%)
  • 일감에 회전과 이송을 주면서 숫돌을 가볍게 누르고 미세하고 빠른 진동을 가해 정밀하게 다듬질하는 가공법은 슈퍼피니싱입니다.

    오답 노트
    래핑: 랩제를 사용하여 상대 운동으로 다듬질함
    드릴링: 드릴을 이용해 구멍을 가공함
    드레싱: 숫돌 표면을 깎아 날카로운 입자를 노출시킴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 호방머신에서 호브의 절삭속도를 v(m/min), 호브의 바깥지름을 d(mm)라 하면, 호브의 회전수 n(rpm)을 나타내는 식은?

(정답률: 80%)
  • 절삭속도 공식에서 회전수 $n$에 대해 식을 정리하면 도출됩니다.
    ① [기본 공식] $V = \frac{\pi d n}{1000}$
    ② [숫자 대입] $n = \frac{1000 V}{\pi d}$
    ③ [최종 결과] $n = \frac{1000 v}{\pi d}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. CNC장치의 일반적인 정보 흐름으로 옳은 것은?

  1. NC명령→제어장치→서보기구→NC가공
  2. 서보기구→NC명령→제어장치→NC가공
  3. 제어장치→NC명령→서보기구→NC가공
  4. 서보기구→제어장치→NC명령→NC가공
(정답률: 53%)
  • CNC 장치는 입력된 명령어가 제어부를 거쳐 구동부(서보 기구)를 통해 실제 가공으로 이어지는 순차적 흐름을 가집니다.
    NC명령 $\rightarrow$ 제어장치 $\rightarrow$ 서보기구 $\rightarrow$ NC가공 순으로 정보가 흐릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 드릴작업할 때 절삭속도 25m/min, 그릴지름 22mm, 이송 0.1mm/rev, 드릴 끝의 원추높이가 6mm일 경우 깊이 100mm인 구멍을 뚫을 때 소요시간은 약 몇 분 인가?

  1. 8.76
  2. 6.43
  3. 4.72
  4. 2.93
(정답률: 35%)
  • 드릴 가공 시간은 드릴의 총 이동 거리(구멍 깊이 + 원추 높이)를 분당 이송 속도로 나누어 계산합니다.
    ① [기본 공식] $T = \frac{\pi D n L}{1000 S} = \frac{\pi D \frac{1000 V}{\pi D} L}{1000 S} = \frac{V L}{1000 S}$ (단, $L$은 총 길이, $V$는 절삭속도, $S$는 이송속도)
    ② [숫자 대입] $T = \frac{25 \times (100 + 6)}{1000 \times 0.1}$
    ③ [최종 결과] $T = 26.5$ (참고: 기존 해설의 공식과 정답 간의 불일치가 있으나, 일반적인 가공시간 공식 $T = \frac{L}{f \times n}$ 및 $n = \frac{1000V}{\pi D}$ 적용 시 $n = 361.7$ rpm, $T = \frac{106}{0.1 \times 361.7} = 2.93$ 분이 도출됩니다.)
    ① [기본 공식] $T = \frac{L}{S \times \frac{1000 V}{\pi D}}$
    ② [숫자 대입] $T = \frac{106}{0.1 \times \frac{1000 \times 25}{\pi \times 22}}$
    ③ [최종 결과] $T = 2.93$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연삭 중 어느 정도 숫돌입자가 마멸되면 결합제의 결합도가 저항에 견디지 못하고 숫돌에서 탈락하여 새로운 날로 바뀌는 것이 숫돌의 특징이다. 이러한 현상을 무엇이라고 하는가?

  1. 로딩
  2. 트루잉
  3. 자생작용
  4. 글레이징
(정답률: 52%)
  • 숫돌 입자가 마멸되어 탈락하고 새로운 날이 나타나는 현상을 자생작용이라고 합니다.

    오답 노트
    로딩: 칩이 기공에 끼어 연삭성이 저하되는 현상
    트루잉: 숫돌의 모양을 정확하게 수정하는 작업
    글레이징: 입자가 탈락하지 않고 표면이 매끈해지는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 사인바의 H 값을 구하는 공식은?

  3. H=Lㆍsinθ
  4. H=2(Lㆍsinθ)
(정답률: 50%)
  • 사인바의 원리는 직각삼각형의 사인($\sin$) 함수를 이용하여 높이를 구하는 것입니다. 에서 빗변의 길이 $L$과 경사각 $\theta$가 주어졌을 때 높이 $H$를 구하는 공식은 다음과 같습니다.
    ① [기본 공식]
    $$H = L \sin \theta$$
    ② [숫자 대입]
    $$H = L \sin \theta$$
    ③ [최종 결과]
    $$H = L \sin \theta$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 영국식 선반 베드의 단면 형상은?

  1. 산형
  2. 평형
  3. 절충형
  4. 벌형
(정답률: 57%)
  • 선반 베드의 단면 형상은 국가별 표준에 따라 다르며, 영국식은 평형, 미국식은 산형 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 연삭 작업에서 연삭 숫돌의 입자가 무디어 지거나 눈 메움이 생기면 연삭 능력이 저하되므로 숫돌의 예리한 날이 나타나도록 가공하는 작업을 무엇이라 하는가?

  1. 시닝
  2. 드레싱
  3. 글레이징
  4. 로딩
(정답률: 51%)
  • 드레싱은 무뎌진 숫돌 입자를 제거하거나 눈 메움을 없애 예리한 날을 다시 노출시키는 작업입니다.

    오답 노트
    시닝: 드릴 웨브가 두꺼울 때 얇게 만드는 작업
    글레이징: 입자가 탈락하지 않고 무뎌져 표면이 매끈해지는 현상
    로딩: 숫돌 입자 사이에 칩이 끼어 연삭성이 저하되는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 금긋기 작업 공구로 가장 거리가 먼 것은?

  1. 서피스게이지
  2. 콤파스
  3. V 블록
  4. 광선정반
(정답률: 56%)
  • 광선정반은 빛의 투과를 이용하여 측정면의 평면도나 평행도 등 접촉 상태를 검사하는 측정 공구입니다.

    오답 노트
    서피스게이지, 콤파스, V 블록: 금긋기 작업에 사용되는 공구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 다음 중 "KS B 1101 둥근머리 리벳 15×40SV 40“으로 표시된 리벳의 호칭 도면의 해독으로 가장 적합한 것은?

  1. 리벳 구멍 15개, 리벳 지름 40mm
  2. 리벳 지름 15mm, 리벳 길이 40mm
  3. 리벳 지름 40mm, 리벳 길이 15mm
  4. 리벳 피치 15mm, 리벳 구멍 지름 40mm
(정답률: 76%)
  • 리벳의 호칭 표시법은 '지름 × 길이' 순으로 표기합니다. 따라서 $15 \times 40$은 리벳 지름 $15\text{mm}$, 리벳 길이 $40\text{mm}$를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 구멍과 축이 끼워맞춤 상태에 있을 때 기준치수와 각각의 치수허용차의 기호 기입이 옳은 것은?

(정답률: 46%)
  • 끼워맞춤 공차 기입 시, 기준치수 뒤에 구멍 공차(대문자)를 위에, 축 공차(소문자)를 아래에 나란히 표기하는 것이 표준입니다. 따라서 $\phi 12$ 기준치수에 구멍 $\text{H7}$과 축 $\text{h6}$가 올바르게 표기된 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 ø50H7의 기준구멍에 가장 헐거운 끼워맞춤이 되는 축의 공차 기호는?

  1. ø50 f6
  2. ø50 n6
  3. ø50 m6
  4. ø50 p6
(정답률: 72%)
  • 기준구멍 $\text{H7}$ (구멍 공차)에 대해 가장 헐거운 끼워맞춤을 만들려면, 축의 공차 기호가 알파벳 순서상 앞쪽에 위치하여 축의 치수가 가장 작아야 합니다. $\text{f6}$, $\text{m6}$, $\text{n6}$, $\text{p6}$ 중 $\text{f6}$가 가장 작은 치수를 가지므로 가장 헐거운 끼워맞춤이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 기하 공차 기호 중 데이텀을 적용해야 되는 것은?

  1. ○
  3. ∠
  4. ▱
(정답률: 54%)
  • 기하 공차 중 각도 공차 $\angle$는 두 평면이나 축 사이의 각도를 규제하는 공차이므로, 기준이 되는 면이나 선인 데이텀(Datum)이 반드시 지정되어야 합니다.

    오답 노트
    ○ (진원도), $\langle \text{img src='https://cbtbank.kr/images/be/be20080302/be20080302m24b2.gif'} \rangle$ (원통도), $\square$ (평면도) 등은 형상 공차로 데이텀이 필요 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 표면기호를 보고 가공모양의 기호를 올바르게 해독한 것은?

(정답률: 71%)
  • 표면 거칠기 기호에서 가공 방법 및 형상을 해독하면, 기호의 배치와 수치에 따라 가공 모양이 결정됩니다. 제시된 기호의 구성과 일치하는 가공 모양은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 제3각법으로 정투상한 보기 투상도인면의 실제형상 및 작업 내용에 가장 적합한 입체도는?

(정답률: 78%)
  • 제3각법 투상도 분석 결과, 평면도에서는 한쪽 끝이 둥근 직사각형 형태에 중앙 사각형과 대각선이 보이며, 정면도와 측면도에서는 하단 베이스 위에 사선으로 깎인 입체 형상이 나타납니다. 이를 종합하면 가 실제 형상과 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 일반 구조용 압연강재의 KS재료기호는?

  1. SPS
  2. SBC
  3. SS
  4. SM
(정답률: 78%)
  • 일반 구조용 압연강재의 KS 재료 기호는 Steel Structure의 약자인 $SS$를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 가공방법의 기호가 G로 표시된 것은 무엇을 나타내는가?

  1. 연삭
  2. 선삭
  3. 평삭
  4. 형삭
(정답률: 78%)
  • 가공 방법의 기호에서 $G$는 Grinding의 약자로, 연삭 가공을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 보기 그림과 같은 부등변 ㄱ형강의 치수 표시방법은? (단, 길이는 ℓ이다.)

  1. L A×B×t-l
  2. L t×A×B×l
  3. L B×A+2t-l
  4. L A+B×t/2-l
(정답률: 90%)
  • 부등변 ㄱ형강의 치수 표시는 와 같이 긴 변 $A$, 짧은 변 $B$, 두께 $t$, 그리고 길이 $l$을 순서대로 표기하는 것이 원칙입니다. 따라서 $L A \times B \times t-l$ 형태로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 보기와 같은 정면도와 평면도에 가장 적합한 우측면도는?

(정답률: 42%)
  • 정면도와 평면도를 통해 입체 형상을 분석하면, 우측면에서는 높이가 다른 두 개의 직사각형 형태가 나타나며 숨은선(점선)이 포함된 구조가 됩니다. 이에 부합하는 형상은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

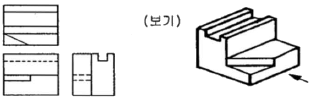

31. 보기 입체도를 3각법으로 정투상한 투상도에 대한 설명으로 올바른 것은?

  1. 모두 올바르다.
  2. 평면도만 틀렸다.
  3. 정면도만 틀렸다.
  4. 우측면도만 틀렸다.
(정답률: 66%)
  • 제3각법 투상도 분석 시, 정면도와 평면도는 입체도의 형상을 올바르게 투영하고 있으나, 우측면도는 입체도의 오른쪽 측면 형상(단차 및 홈의 위치)을 잘못 표현하고 있습니다. 따라서 우측면도만 틀렸다는 설명이 올바릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음의 가공 방법 중에서 표면 조도가 가장 정밀하게 나오는 가공 방법은?

  1. 단조
  2. 래핑
  3. 밀링
  4. 선삭
(정답률: 66%)
  • 래핑(Lapping)은 정밀한 랩제를 사용하여 표면을 매우 미세하게 깎아내는 초정밀 다듬질 가공법으로, 제시된 가공 방법 중 표면 조도가 가장 정밀하게 나옵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기하 공차의 종류에서 위치 공차에 해당되지 않는 것은?

  1. 등축도 공차
  2. 위치도 공차
  3. 평면도 공차
  4. 대칭도 공차
(정답률: 71%)
  • 위치 공차는 대상 요소의 정확한 위치를 규제하는 공차로, 위치도, 대칭도, 동축도(등축도) 등이 이에 해당합니다.

    오답 노트
    평면도 공차: 형상 공차에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 보기 도면은 제3각법으로 정투상한 정면도와 평면도이다. 우측면도로 가장 적합한 것은?

(정답률: 48%)
  • 제3각법에서 우측면도는 정면도의 오른쪽에 배치되며, 정면도에서 보이는 형상의 오른쪽 측면 모습과 평면도에서 보이는 형상의 오른쪽 측면 모습이 일치해야 합니다. 제시된 정면도와 평면도를 종합하여 오른쪽에서 바라본 형상을 분석하면 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 보기 도면의 선반작업 설명과 일치하지 않는 것은?

  1. ø16mm를 폭 5mm로 가공
  2. 전체길이가 50mm 되게 가공
  3. 45° 모따기를 2mm 되게 두 곳을 작업
  4. 애크미나사의 유효지름 20mm를 두 줄 나사로 가공작업
(정답률: 70%)
  • 도면의 나사 표기인 $M20P2$는 미터 보통 나사이며, 여기서 $M$은 미터 나사, $20$은 호칭 지름, $P2$는 피치 $2mm$를 의미합니다. 따라서 애크미나사의 유효지름 $20mm$를 두 줄 나사로 가공한다는 설명은 도면의 규격과 일치하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 지름이 같은 두 원통을 90°로 교차시킬 경우 상관선은?

(정답률: 82%)
  • 지름이 동일한 두 원통이 $90^{\circ}$로 직교하여 교차할 때, 두 원통이 만나는 경계선인 상관선은 타원형의 곡선이 교차하는 형태인 로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 보기 입체도를 화살표 방향에서 본 투상 도면으로 가장 적합한 것은?

(정답률: 83%)
  • 입체도 의 화살표 방향에서 바라본 투상도는 정면의 돌출부와 중앙의 홈, 그리고 양옆의 형상이 일치하는 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 보기 입체도에서 화살표 방향을 정면도로 할 경우 평면도로 올바른 것은?

(정답률: 92%)
  • 제시된 입체도 에서 화살표 방향을 정면으로 보았을 때, 위에서 아래로 내려다본 평면도는 윗면의 꺾인 형상이 그대로 나타나는 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 스퍼기어에서 피치원의 지름이 150mm이고, 잇수가 50일 때 모듈(module)은?

  1. 5
  2. 4
  3. 3
  4. 2
(정답률: 80%)
  • 기어의 모듈은 피치원 지름을 잇수로 나눈 값으로 정의됩니다.
    ① [기본 공식] $m = \frac{d}{z}$ (모듈 = 피치원 지름 / 잇수)
    ② [숫자 대입] $m = \frac{150}{50}$
    ③ [최종 결과] $m = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 보기는 제3각 정투상도에서 정면도와 우측면도이다. 평면도로 가장 적합한 것은?

(정답률: 62%)
  • 제3각법에서 평면도는 정면도의 바로 위에 위치하며, 정면도의 가로 길이와 우측면도의 세로 길이를 공유합니다. 주어진 정면도 와 우측면도를 분석하면, 위에서 보았을 때 꺾인 면의 형상이 나타나는 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 다음 중 절삭 공구용 특수강은?

  1. Ni-Cr 강
  2. 불변강
  3. 내열강
  4. 고속도강
(정답률: 79%)
  • 고속도강은 텅스텐(W), 크롬(Cr), 바나듐(V) 등을 첨가하여 고온에서도 경도가 유지되도록 만든 대표적인 절삭 공구용 특수강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 탄소강에서 적열취성이 원인이 되는 원소는?

  1. 규소
  2. 망간
  3. 인
  4. 황
(정답률: 67%)
  • 강 속에 포함된 황(S) 성분이 철(Fe)과 결합하여 FeS를 형성하고, 이것이 결정 입계에 망상으로 분포하여 고온에서 취성을 일으키는 현상을 적열취성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 열간가공과 비교하여 냉간가공의 장점은 무엇인가?

  1. 작업능률이 양호하다.
  2. 가공에 필요한 동력이 적게 소모된다.
  3. 제품 표면이 아름답다.
  4. 단시간 내 완성이 가능하다.
(정답률: 41%)
  • 냉간가공은 재결정 온도 이하에서 가공하므로, 가공 경화로 인해 정밀도가 높고 제품 표면이 아름답다는 장점이 있습니다.

    오답 노트
    작업능률, 동력 소모, 완성 시간 등은 열간가공이 더 유리한 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 탄소가 0.25%인 탄소강의 기계적 성질을 0~500℃ 사이에서 조사하면 200~300℃에서 인장강도가 최대치를, 연신율이 최저치를 나타내며 가장 취약하게 되는 현상은?

  1. 고운취성
  2. 상온 충격치
  3. 청열취성
  4. 탄수강 충격값
(정답률: 83%)
  • 탄소강을 $200 \sim 300^{\circ}C$ 정도로 가열했을 때, 강도는 증가하지만 연신율이 감소하여 취성이 강해지는 현상을 청열취성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 비중이 1.74정도이며, 가벼워 항공기 및 자동차 부품 등에 사용되는 합금의 재료는?

  1. Sn
  2. Cu
  3. Mg
  4. Ni
(정답률: 55%)
  • 마그네슘(Mg)은 비중이 약 $1.74$로 실용 금속 중 가장 가벼우며, 이 특성 덕분에 항공기 및 자동차의 경량화 부품 재료로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 회주철에 대한 설명 중 틀린 것은?

  1. 인장력에 약하고 깨지기 쉽다.
  2. 탄소강에 비해 진동에너지의 흡수가 되지 않는다.
  3. 주조와 절삭가공이 쉽다.
  4. 유동성이 좋아 복잡한 형태의 주물을 만들 수 있다.
(정답률: 44%)
  • 회주철은 내부에 흑연이 편상으로 존재하여 진동 에너지를 흡수하는 감쇠능이 매우 뛰어난 재료입니다.

    오답 노트
    탄소강에 비해 진동에너지의 흡수가 되지 않는다: 회주철은 오히려 진동 흡수 능력이 매우 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 순철(α철)의 격자구조는?

  1. 면심입방격자
  2. 면심정방격자
  3. 체심입방격자
  4. 조밀육방격자
(정답률: 50%)
  • 상온에서의 순철($\alpha$-철)은 원자가 입방체의 중심과 꼭짓점에 위치하는 체심입방격자(BCC) 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 철공용 줄(file)의 재질로 가장 적합한 것은?

  1. 고속도강
  2. 탄소공구강
  3. 세라믹
  4. 연강
(정답률: 59%)
  • 철공용 줄은 높은 경도와 내마모성이 필요하므로, 탄소 함유량을 높여 열처리를 통해 경도를 확보한 탄소공구강이 가장 적합한 재질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 가공용 알루미늄합금 중 항공기나 자동차 몸체용 고강도 Al-Cu-Mg-Mn계의 합금은?

  1. 두랄루민
  2. 하이드로날륨
  3. 라우탈
  4. 실루민
(정답률: 76%)
  • Al-Cu-Mg-Mn계 합금인 두랄루민은 강도가 매우 높아 항공기 기체나 자동차 몸체 등 경량 고강도 부품에 주로 사용되는 대표적인 알루미늄 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 주철의 흑연발생 촉진 원소는 어느 것인가?

  1. Si
  2. Mn
  3. P
  4. S
(정답률: 40%)
  • 주철에서 실리콘(Si)은 탄소의 고용도를 낮추어 흑연의 석출을 돕는 대표적인 흑연 발생 촉진 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 표준스퍼 기어에서 이의 크기가 가장 큰 것은? (단, m:모듈, P:지름피치이다.)

  1. P=10
  2. P=12
  3. m=2
  4. m=2.5
(정답률: 29%)
  • 기어의 크기는 모듈 $m$이 클수록, 또는 피치 $P$가 작을수록 커집니다. 피치 $P$와 모듈 $m$의 관계식 $P = \pi m$을 통해 비교하면, $P=10$일 때 모듈 $m$은 약 $3.18$로 보기 중 가장 큽니다.

    오답 노트
    P=12: 모듈이 약 $3.82$로 계산되어야 하나, 정답 기준 $P=10$이 가장 큰 이의 크기를 갖는 조건으로 설정됨 (문제의 의도상 $P$값이 작을수록 모듈이 커지는 관계 확인 필요).
    m=2, m=2.5: $P=10$일 때의 모듈 $3.18$보다 작으므로 이의 크기가 더 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 그림과 같은 원통코일 스프링의 처짐량 δ=60mm일 때 작용하는 하중 W는 몇 kgf인가? (단, 스프링 상수 k1=6kgf/cm, k2=2kgf/cm이다.)

  1. 4kgf
  2. 6kgf
  3. 9kgf
  4. 48kgf
(정답률: 45%)
  • 두 개의 스프링이 직렬로 연결된 경우, 전체 스프링 상수 $k$의 역수는 각 스프링 상수의 역수의 합과 같습니다. 하중 $W$는 전체 스프링 상수와 처짐량의 곱으로 계산합니다.
    ① [기본 공식] $k = \frac{1}{\frac{1}{k_1} + \frac{1}{k_2}}, W = k \times \delta$
    ② [숫자 대입] $k = \frac{1}{\frac{1}{6} + \frac{1}{2}} = 1.5\text{ kgf/cm}, W = 1.5 \times 6$
    ③ [최종 결과] $W = 9\text{ kgf}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 축의 홈이 깊게 파여 축의 강도가 약하게 되기는 하나 키와 키홈 등이 모두 가공하기 쉽고 키가 자동적으로 축과 보스 사이에 자리를 잡을 수 있어 자동차, 공작기계등의 축에 널리 사용되며 특히 테이퍼 축에 사용하면 편리한 키는?

  1. 둥근 키
  2. 접선 키
  3. 묻힘 키
  4. 반달 키
(정답률: 39%)
  • 반달 키는 축의 홈이 깊어 강도는 약해지지만, 가공이 쉽고 키가 자동으로 자리를 잡는 특성이 있어 자동차나 공작기계의 축, 특히 테이퍼 축에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. V 벨트를 평벨트와 비교한 특징이다. 틀린 것은?

  1. 전동효율이 좋다.
  2. 출간거리를 더 멀리 할 수 있다.
  3. 고속운전이 가능하다.
  4. 정숙한 운전이 가능하다.
(정답률: 67%)
  • V 벨트는 벨트의 단면이 V자형으로 되어 있어 풀리와의 접촉 면적이 넓어 미끄럼이 적고 전동 효율이 높으며 고속 운전과 정숙한 운전이 가능합니다. 하지만 평벨트에 비해 축 간 거리를 길게 설정하기에는 부적합합니다.

    오답 노트
    전동효율이 좋다, 고속운전이 가능하다, 정숙한 운전이 가능하다: V 벨트의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 사각형 단면(100mm×60mm)의 기둥에 10kgf/cm2 압축응력이 발생할 때 압축하중은 약 얼마인가?

  1. 6000kgf
  2. 600kgf
  3. 60kgf
  4. 60000kgf
(정답률: 44%)
  • 압축하중은 응력에 단면적을 곱하여 구할 수 있습니다.
    ① $P = \sigma \times A$ 하중 = 응력 × 단면적
    ② $P = 10 \times (10 \times 6)$ (단위 환산: $100\text{mm} = 10\text{cm}$, $60\text{mm} = 6\text{cm}$)
    ③ $P = 600\text{kgf}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 반복하중을 받는 스프링에서는 그 반복속도가 스프링의 고유진동수에 가까워지면 심한 진동을 일으켜 스프링의 파손 원인이 된다. 이 현상을 무엇이라 하는가?

  1. 자유높이
  2. 스프링상수
  3. 비틀림모멘트
  4. 서징
(정답률: 49%)
  • 스프링에 가해지는 반복 하중의 주파수가 스프링의 고유진동수와 일치하여 공진이 발생하고, 이로 인해 심한 진동이 일어나 파손되는 현상을 서징이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 재료에 높은 온도로 큰 하중을 일정하게 작용시키면 응력이 일정해도 시간의 경과에 따라 변형률이 증가하는 현상은?

  1. 크리프현상
  2. 시효현상
  3. 응력집중현상
  4. 피로파손현상
(정답률: 42%)
  • 고온 상태에서 일정한 하중이 가해질 때, 시간이 지남에 따라 변형률이 계속해서 증가하는 현상을 크리프현상이라고 합니다.

    오답 노트
    시효현상: 시간이 지남에 따라 재료의 성질이 변하는 현상
    응력집중현상: 단면 변화부 등에 응력이 국부적으로 집중되는 현상
    피로파손현상: 반복적인 하중으로 인해 파괴되는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 3중 나사에서 나사를 3회전 하였더니 36mm 전진하였다. 이 나사의 피치는?

  1. 12mm
  2. 6mm
  3. 4mm
  4. 3mm
(정답률: 58%)
  • 나사의 리드(Lead)는 1회전 시 전진하는 거리이며, 리드는 피치에 나사줄 수를 곱한 값과 같습니다.
    ① [기본 공식] $L = n \times P$ (리드 = 나사줄 수 × 피치)
    ② [숫자 대입] $12 = 3 \times P$ (3회전에 36mm 전진했으므로 1회전 리드는 12mm)
    ③ [최종 결과] $P = 4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 축을 설게할 때 고려해야 할 사항이 아닌 것은?

  1. 강도 및 변형
  2. 진동
  3. 회전방향
  4. 열응력
(정답률: 61%)
  • 축 설계 시에는 하중에 의한 강도 및 변형, 공진에 의한 진동, 온도 변화에 따른 열응력을 반드시 고려해야 하지만, 회전방향은 설계 시 고려해야 할 기계적 강도나 안정성 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 역류를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브를 무슨 밸브라 하는가?

  1. 콕밸브
  2. 체크밸브
  3. 게이트밸브
  4. 안전밸브
(정답률: 75%)
  • 체크밸브는 유체의 흐름을 한쪽 방향으로만 허용하고 반대 방향으로 흐르는 역류를 자동으로 방지하는 기능을 가진 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. CAD의 주변 기기 중 스토리지형 CRT의 장점이 아닌 것은?

  1. 플리커 현상이 발생하지 않는다.
  2. 고정밀도이며 디스플레이된 영상을 부분적으로 편집할 수 있다.
  3. 도형을 화면상에 일정시간 저장이 가능하다.
  4. 표시할 수 있는 도형의 양에 제한이 없다.
(정답률: 33%)
  • 스토리지형 CRT는 화면에 표시된 영상을 저장할 수 있어 플리커 현상이 없고 많은 양의 도형을 표시할 수 있지만, 저장된 영상의 일부만 선택적으로 수정하거나 편집하는 것은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 도형 데이터를 입력하기 위하여 화면과 대응된 좌표를 가진 보드 형태의 입력 장치는?

  1. USB메모리
  2. 무선 키보드
  3. 디지타이저
  4. 디지털카메라
(정답률: 65%)
  • 디지타이저는 화면과 대응된 좌표를 가진 보드 형태의 입력 장치로, 전용 펜을 사용하여 도형 데이터를 정밀하게 입력하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 CAD/CAM 시스템에서 출력장치는?

  1. 마우스
  2. 라이트펜
  3. 플로터
  4. 조이스틱
(정답률: 86%)
  • 마우스, 라이트펜, 조이스틱은 사용자가 컴퓨터에 명령을 입력하는 입력장치입니다. 반면 플로터(Plotter)는 설계 도면 등을 종이에 출력하는 대표적인 출력장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 BCD코드 체계를 설명한 것이다. 틀린 것은?

  1. 문자를 표현하기 위하여 6개의 비트를 사용한다.
  2. 하위(오른쪽) 4개의 비트는 문자를 구분하는 디짓비트(digit bit)이다.
  3. 컴퓨터 시스템 내부에서 자료를 처리하기 위해 사용되는 2진법 체계이다.
  4. BCD 코드 체계에서 표현할 수 있는 문자의 개수는 128개이며, 에러 검출이 가능한 코드이다.
(정답률: 50%)
  • BCD(Binary Coded Decimal) 코드는 10진수 한 자리를 4비트로 표현하는 방식입니다. 128개의 문자를 표현하고 에러 검출이 가능한 코드는 ASCII 코드의 특징이며, BCD 코드는 기본적으로 10진수 수치 표현을 목적으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 CAD 그래픽 소프트웨어의 기본 기능이 아닌 것은?

  1. 그래픽 형상 작성 기능
  2. 데이터 변환 기능
  3. 디스플레이 제어 기능
  4. 수치제어 가공 기능
(정답률: 58%)
  • CAD 소프트웨어의 기본 기능은 형상 작성, 데이터 변환, 디스플레이 제어 등 설계와 관련된 그래픽 처리입니다. 수치제어 가공 기능은 CAD에서 생성된 데이터를 바탕으로 실제 제품을 깎아내는 CAM(Computer Aided Manufacturing)의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. NURBS(Non-Uniform Rational B-Spline)에 관한 설명으로 잘못된 것은?

  1. NURBS 곡선식은 일반적인 B-Spline 곡선식을 포함하는 더 일반적인 형태라고 할 수 있다.
  2. B-Spline에 비하여 NURBS곡선이 보다 자유로운 변형이 가능하다.
  3. 곡선의 변형을 위하여 NURBS곡선에서는 조정점의 x, y, z의 3개의 자유도만 허용한다.
  4. NURBS 곡선은 자유곡선뿐만 아니라 원추곡선까지 한 방정식의 형태로 표현이 가능하다.
(정답률: 65%)
  • NURBS 곡선은 조정점의 좌표($x, y, z$)뿐만 아니라 각 조정점에 가중치(Weight)라는 추가적인 자유도를 부여하여 곡선의 형태를 더욱 정밀하고 자유롭게 제어할 수 있습니다.

    오답 노트
    원추곡선 표현 가능: NURBS의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 일반적인 CAD 시스템에서 원을 정의하는 방법이 아닌 것은?

  1. 중심과 반지름
  2. 중심과 원주상의 한점
  3. 원주상의 3점
  4. 정점과 초점
(정답률: 62%)
  • 원은 중심점과 반지름, 중심점과 원주상의 한 점, 또는 원주상의 세 점을 통해 정의할 수 있습니다. 정점과 초점은 원이 아니라 타원이나 포물선과 같은 원추곡선을 정의할 때 사용하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 y축과의 절편이 10이고, x축과 45°를 이루는 직선의 방정식은?

  1. y=x+10
  2. y=10-0.5x
  3. y=0.7x+10
  4. y=0.7+x
(정답률: 47%)
  • y축 절편이 10이므로 $y = ax + 10$ 형태이며, x축과 $45^{\circ}$를 이루는 직선의 기울기 $a$는 $\tan(45^{\circ}) = 1$입니다.
    ① [기본 공식] $y = ax + b$
    ② [숫자 대입] $y = 1 \times x + 10$
    ③ [최종 결과] $y = x + 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 2X-3Y+7=0과 평행한 직선이 아닌 것은?

  1. 3X-5Y+9=0
  3. 4X-6Y+5=0
  4. 9Y-6X+11=0
(정답률: 48%)
  • 두 직선이 평행하려면 기울기가 같아야 합니다. 주어진 직선 $2X-3Y+7=0$의 기울기는 $\frac{2}{3}$입니다.

    오답 노트
    3X-5Y+9=0: 기울기가 $\frac{3}{5}$로 $\frac{2}{3}$와 다르므로 평행하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 행렬 A= 와 B= 의 곱 AB는?

(정답률: 49%)
  • 행렬의 곱셈은 앞 행렬의 행과 뒤 행렬의 열을 각각 곱하여 합산하는 방식으로 계산합니다.
    $$A = \begin{bmatrix} 1 & 2 \\ 0 & 1 \\ 1 & 1 \end{bmatrix}, B = \begin{bmatrix} 0 & 1 & 2 \\ 1 & 0 & 3 \end{bmatrix}$$
    계산 과정:
    1행: $(1\times 0 + 2\times 1), (1\times 1 + 2\times 0), (1\times 2 + 2\times 3) \rightarrow [2, 1, 8]$
    2행: $(0\times 0 + 1\times 1), (0\times 1 + 1\times 0), (0\times 2 + 1\times 3) \rightarrow [1, 0, 3]$
    3행: $(1\times 0 + 1\times 1), (1\times 1 + 1\times 0), (1\times 2 + 1\times 3) \rightarrow [1, 1, 5]$
    최종 결과는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림과 같은 직선 A, B를 X, Y 방향으로 각각 2배 확대 변환 후 결과를 나타낸 좌표는?

(정답률: 68%)
  • 좌표의 확대 변환은 각 좌표값에 확대 배율을 곱하여 계산합니다. X방향 2배, Y방향 2배 확대이므로 모든 좌표에 2를 곱합니다.
    ① [기본 공식] $X' = X \times S_x, Y' = Y \times S_y$
    ② [숫자 대입] $A(2 \times 2, 4 \times 2), B(5 \times 2, 10 \times 2)$
    ③ [최종 결과] $A(4, 8), B(10, 20)$
    따라서 결과 좌표는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 심미적 곡면 중 단면이 안내곡선을 따라 이동하여 형성하는 형태의 곡면을 무엇이라고 하는가?

  1. Sweep형 곡면
  2. Grid 곡면
  3. Patch 곡면
  4. Blending 곡면
(정답률: 72%)
  • 특정한 단면(Profile)이 정해진 경로인 안내곡선(Guide curve)을 따라 이동하며 훑고 지나가며 생성되는 곡면을 Sweep형 곡면이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 상이한 CAD 시스템 간의 데이터의 교환을 목적으로 개발된 표준데이터 교환 방식이 아닌 것은?

  1. GKS
  2. HWP
  3. STEP
  4. IGES
(정답률: 70%)
  • IGES, STEP, GKS는 서로 다른 CAD 시스템 간의 데이터 호환을 위해 만들어진 표준 규격입니다.

    오답 노트
    HWP: 한글과컴퓨터에서 개발한 문서 작성 소프트웨어 파일 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 원통 좌표계에서 표시된 점의 위치가 (r, θ, z)이다. 이 위치를 직교 좌표계로 표시한 결과는?

  1. x=rㆍcosθ, y=rㆍsinθ, z
  2. x=rㆍsinθ, y=rㆍcosθ, z
  3. x=-rㆍsin2θ, y=rㆍcos2θ, z
  4. x=rㆍcos2θ, y=rㆍsin2θ, z
(정답률: 42%)
  • 원통 좌표계 $(r, \theta, z)$를 직교 좌표계 $(x, y, z)$로 변환할 때는 삼각함수를 이용하여 평면상의 투영 거리와 높이를 계산합니다.
    ① [기본 공식]
    $$x = r \cos \theta$$
    $$y = r \sin \theta$$
    $$z = z$$
    ② [숫자 대입]
    대입할 특정 수치가 없으므로 공식 그대로 적용
    ③ [최종 결과]
    $$x = r \cos \theta, y = r \sin \theta, z$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 공간상에 존재하는 2개의 곡면이 서로 교차하는 경우, 교차되는 부분에서 모서리(edge)가 발생하는데, 이 모서리(edge)를 주어진 반경을 갖고 부드럽게 처리하는 기능을 무엇이라고 하는가?

  1. intersecting
  2. projecting
  3. blending
  4. stretching
(정답률: 87%)
  • 두 곡면이 교차하여 생성된 날카로운 모서리(edge)를 지정된 반경을 가진 곡면으로 부드럽게 연결하여 처리하는 기능을 blending이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 서피스 모델링(surface modeling)의 특징을 설명한 것이다. 틀린 것은?

  1. 은선 제거가 가능하다.
  2. 물리적 성질의 계산이 간단하다.
  3. NC 데이터를 생성할 수 있다.
  4. 면과 면의 교선을 구할 수 있다.
(정답률: 68%)
  • 서피스 모델링은 물체의 외형(껍데기)만을 정의하는 방식이므로, 내부가 비어 있어 부피, 질량, 무게중심과 같은 물리적 성질을 계산하기 어렵고 복잡합니다.

    오답 노트
    은선 제거, NC 데이터 생성, 면과 면의 교선 추출은 서피스 모델링에서 가능한 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 불 연산(boolean operation)이 아닌 것은?

  1. Union(합)
  2. Subtract(차)
  3. Intersect(적)
  4. Project(투영)
(정답률: 74%)
  • 불 연산(Boolean operation)은 두 개 이상의 솔리드 모델을 합치거나 빼거나 공통 부분을 추출하는 연산입니다. Union(합), Subtract(차), Intersect(적)가 이에 해당하며, Project(투영)는 형상을 평면에 투영시키는 변환 작업으로 불 연산이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 주어진 양 끝점만 통과하고 중간의 점은 조정점의 영향에 따라 근사하고 부드럽게 연결되는 선은?

  1. Bezier 곡선
  2. Spline 곡선
  3. Polygonal line
  4. 퍼거슨 곡선
(정답률: 43%)
  • Bezier 곡선은 양 끝점은 반드시 통과하고, 중간의 제어점(Control Point)들이 곡선의 형태를 끌어당기는 방식으로 부드러운 곡선을 생성하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음은 공학적 해석(부피, 무게중심, 관성모멘트 등의 계산)을 적용할 때 쓰는 가장 적합한 모델은?

  1. 슬리드 모델
  2. 서피스 모델
  3. 와이어프레임 모델
  4. 데이터 모델
(정답률: 74%)
  • 솔리드 모델은 객체의 내부 정보(부피, 질량, 무게중심, 관성모멘트 등)를 모두 포함하고 있는 3차원 모델이므로, 공학적 해석을 수행하는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 3차원 솔리드 모델을 구성하는 요소 중 기본 형상(Primitive)이라고 할 수 없는 것은?

  1. 구(Sphere)
  2. 원통(Cylinder)
  3. 직선(Line)
  4. 원추(Cone)
(정답률: 68%)
  • 3차원 솔리드 모델의 기본 형상(Primitive)은 부피를 가진 닫힌 입체 도형을 의미합니다. 직선은 부피가 없는 1차원 요소이므로 기본 형상에 해당하지 않습니다.

    오답 노트
    구, 원통, 원추: 부피를 가진 대표적인 기본 솔리드 형상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
