1과목: 기계가공법 및 안전관리

1. 기어가 회전운동을 할 때 접촉하는 것과 같은 상대운동으로 기어를 절삭하는 방법은?

  1. 창성식 기어 절삭법
  2. 모형식 기어 절삭법
  3. 원판식 기어 절삭법
  4. 성형공구 기어 절삭법
(정답률: 85%)
  • 창성식 기어 절삭법은 회전운동을 하는 기어와 상대운동을 하는 절삭칼을 이용하여 기어를 절삭하는 방법이다. 이 방법은 기어와 절삭칼이 접촉하는 부분에서 절삭이 이루어지기 때문에 정확한 절삭이 가능하며, 절삭칼의 위치를 조절하여 다양한 크기의 기어를 절삭할 수 있다. 또한, 절삭칼의 각도를 조절하여 다양한 형태의 기어를 제작할 수 있다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 공기 마이크로메타를 그 원리에 따라 분류할 때 이에 속하지 않는 것은?

  1. 유량식
  2. 배압식
  3. 광학식
  4. 유속식
(정답률: 79%)
  • 공기 마이크로메타는 유량, 배압, 유속 등의 원리를 이용하여 공기의 유량을 측정하는데, 이 중에서 광학식은 공기의 굴절률을 이용하여 측정하는 방식으로, 다른 원리와는 다르기 때문에 이에 속하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 고속가공의 특성에 대한 설명이 옳지 않은 것은?

  1. 황삭부터 정삭까지 한 변의 셋업으로 가공이 가능하다.
  2. 열처리된 소재는 가공할 수 없다.
  3. 칩(Chip)에 열이 집중되어, 가공물은 절삭열 영향이 적다.
  4. 절삭저항이 감소하고, 공구수명이 길어진다.
(정답률: 66%)
  • "열처리된 소재는 가공할 수 없다."라는 설명이 옳지 않은 것은, 실제로는 열처리된 소재도 고속가공이 가능하다는 것이다. 다만, 열처리된 소재는 가공 시에 공구의 내구성이 떨어지는 등의 문제가 발생할 수 있기 때문에, 적절한 공구와 가공 조건을 선택하여 가공해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 연삭액의 구비조건으로 틀린 것은?

  1. 거품 발생이 많을 것
  2. 냉각성이 우수할 것
  3. 인체에 해가 없을 것
  4. 화학적으로 안정될 것
(정답률: 92%)
  • "거품 발생이 많을 것"은 연삭액의 구비조건으로 틀린 것입니다. 이유는 거품이 발생하면 연삭액의 효과를 저하시키고, 작업 환경을 불안정하게 만들기 때문입니다. 따라서 연삭액은 거품 발생이 적어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 밀링머신에서 단식분할법을 사용하여 원주를 5등분하려면 분할크랭크를 몇 회전씩 돌려가면서 가공하면 되는가?

  1. 4
  2. 8
  3. 9
  4. 16
(정답률: 69%)
  • 단식분할법은 분할크랭크를 한 바퀴 돌릴 때마다 가공하는 부위를 반으로 나누는 방법입니다. 따라서 원주를 5등분하려면 분할크랭크를 5번 돌려야 합니다. 보기에서 "8"은 2의 거듭제곱인 숫자이므로, 분할크랭크를 2의 거듭제곱 번 돌리면 가공이 쉬워집니다. 따라서 5번 돌리기 위해서는 2의 거듭제곱 중에서 가장 작은 숫자인 8번을 돌려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 길이가 짧고 지름이 큰 공작물을 절삭하는데 사용되는 선반으로 면판을 구비하고 있는 것은?

  1. 수직선반
  2. 정면선반
  3. 탁상선반
  4. 터릿선반
(정답률: 74%)
  • 정면선반은 면판을 구비하고 있어서 길이가 짧고 지름이 큰 공작물을 절삭하는데 적합합니다. 수직선반은 면판이 없어서 작은 부품 가공에 적합하고, 탁상선반은 작은 작업물을 가공하는데 사용되며, 터릿선반은 여러 도구를 자동으로 교체하여 다양한 가공을 할 수 있는 고급 선반입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 주측대의 위치를 정밀하게 하기 위하여 나사식 측정장치, 다이얼게이지, 광학적 측정장치를 갖추고 있는 보링머신?

  1. 수직 보링머신
  2. 보통 보링머신
  3. 지그 보링머신
  4. 코어 보링머신
(정답률: 66%)
  • 지그 보링머신은 주측대의 위치를 정밀하게 조절하기 위해 사용되는데, 이는 다이얼게이지나 광학적 측정장치를 이용하여 정확한 위치를 파악할 수 있도록 설계되어 있기 때문입니다. 또한, 나사식 측정장치를 갖추고 있어 보다 정밀한 측정이 가능합니다. 따라서, 주측대의 위치를 정확하게 조절해야 하는 경우에는 지그 보링머신이 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 서멧(Cermet)공구를 제작하는 가장 적합한 방법은?

  1. WC(텅스텐 탄화물)을 Co로 소결
  2. Fe에 Co를 가한 소결초경 합금
  3. 주성분이 W, Cr, Co, Fe로 된 주로 합금
  4. Al2O3 분말에 TIC분말을 혼합 소결
(정답률: 62%)
  • 서멧(Cermet)은 금속과 세라믹의 혼합체로, 고강도와 내마모성이 뛰어난 재료입니다. 이 중 Al2O3 분말에 TIC분말을 혼합 소결하는 것이 가장 적합한 방법인 이유는 다음과 같습니다.

    1. Al2O3은 고온에서 안정적인 세라믹으로, 내식성과 내열성이 뛰어납니다.
    2. TIC는 고온에서 안정적인 탄화물로, 고강도와 내마모성이 뛰어납니다.
    3. Al2O3과 TIC을 혼합하여 소결하면, 금속과 세라믹의 혼합체인 서멧을 만들 수 있습니다.
    4. 이 방법은 비교적 간단하고 안정적인 공정으로, 대량 생산에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 센터리스 연삭작업의 특징이 아닌 것은?

  1. 센터구멍이 필요 없는 원통 연삭에 편리하다.
  2. 연속작업을 할 수 있어 대량생산에 적합하다.
  3. 대형 중량물도 연삭이 용이하다.
  4. 가늘고 긴 가공물을 연삭에 적합하다.
(정답률: 73%)
  • 센터리스 연삭작업은 센터구멍이 필요 없는 원통 연삭에 편리하고, 연속작업을 할 수 있어 대량생산에 적합하며, 가늘고 긴 가공물을 연삭에 적합하다는 특징이 있습니다. 하지만 대형 중량물도 연삭이 용이하다는 것은 특징이 아니라 장점입니다. 이는 센터리스 연삭기의 구조상 중량물도 안정적으로 가공할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 측정기, 피측정물, 자연 환경 등 측정자가 파악할 수 없는 변화에 의하여 발생하는 오차는?

  1. 사차
  2. 우연오차
  3. 계통오차
  4. 후퇴오차
(정답률: 86%)
  • 우연오차는 측정자가 파악할 수 없는 자연적인 변화나 불확실성에 의해 발생하는 오차입니다. 따라서 측정기, 피측정물, 자연 환경 등의 변화에 의해 발생하는 오차를 우연오차라고 합니다. 사차는 측정자의 실수나 부주의로 인해 발생하는 오차, 계통오차는 측정기나 측정 방법 자체에 내재된 오차, 후퇴오차는 측정자의 의도나 편견에 의해 발생하는 오차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 절삭공구의 구비조건으로 틀린 것은?

  1. 고온 경도가 높아야 한다.
  2. 내마모성이 좋아야 한다.
  3. 마찰계수가 적어야 한다.
  4. 충격을 받으면 파괴되어야 한다.
(정답률: 90%)
  • "충격을 받으면 파괴되어야 한다."가 틀린 것입니다. 절삭공구는 일정한 압력과 속도로 회전하면서 재료를 절단하는데 사용되는 도구입니다. 따라서 충격을 받으면 파괴되면 작업이 중단되고 안전에도 위험이 있습니다. 따라서 절삭공구는 내구성이 뛰어나고, 고온 경도가 높아야 하며, 내마모성이 좋아야 하며, 마찰계수가 적어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 기계 작업시 안전 사항으로 가장 거리가 먼 것은?

  1. 기계 위에 공구나 재료를 올려 놓는다.
  2. 선반 작업시 보호안경을 착용한다.
  3. 사용전 기계ㆍ기구를 점검한다.
  4. 절삭공구는 기계를 정지시키고 교환한다.
(정답률: 91%)
  • 기계 위에 공구나 재료를 올려 놓는 것은 안전 사항을 위반하는 행동이다. 이는 기계 작동 중에 공구나 재료가 떨어져 다른 사람에게 부상을 입힐 수 있기 때문이다. 따라서 기계 작업시에는 기계 위에 어떠한 물체도 올려 놓지 않도록 주의해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 기어 피치원의 지름이 150mm, 모듈(module)이 5인 표준형 기어의 잇수는? (단, 비틀림각은 30°이다.)

  1. 15개
  2. 30개
  3. 45개
  4. 50개
(정답률: 86%)
  • 기어 피치원의 지름이 150mm이므로, 원주는 π × 150 ≈ 471mm 이다. 모듈이 5인 표준형 기어의 모듈은 피치원 지름과 모듈의 비율을 나타내는 값이므로, 피치원 지름이 150mm이고 모듈이 5이므로 피치원 주위에 5mm 간격으로 치는 치고(Circumference), 이를 1로 나눈 값이 바로 잇수이다. 즉, 잇수는 471 ÷ (5 × π) ≈ 30개 이다. 따라서 정답은 "30개"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선반에서 가공할 수 있는 작업이 아닌 것은?

  1. 기어절삭
  2. 테이퍼절삭
  3. 보링
  4. 총형절삭
(정답률: 55%)
  • 기어절삭은 선반에서 가공할 수 없는 작업이다. 이는 기어절삭이 복잡한 형상을 가진 기어를 가공하는 작업으로, 선반의 회전축과 기어의 회전축이 서로 다르기 때문에 선반에서 가공할 수 없다. 따라서 기어절삭은 전용 기계를 사용하여 가공해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 초음파 가공에 주로 사용하는 연삭입자의 재질이 아닌 것은?

  1. 산화알루미나계
  2. 다이아몬드 분말
  3. 탄화규소계
  4. 고무분말계
(정답률: 64%)
  • 고무분말계는 연삭입자로 사용되지 않습니다. 이유는 고무분말계는 연마력이 낮아 초음파 가공에는 적합하지 않기 때문입니다. 반면, 산화알루미나계, 다이아몬드 분말, 탄화규소계는 모두 연마력이 높아 초음파 가공에 적합한 재질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 일반적으로 각도 측정에 사용되는 것이 아닌 것은?

  1. 컴비네이션 세트
  2. 나이프 에지
  3. 광학식 클리노미터
  4. 오토 콜리메이터
(정답률: 70%)
  • 나이프 에지는 일반적으로 각도 측정에 사용되지 않습니다. 이는 단순한 평면 도구로, 각도를 측정하는 데 사용되지 않습니다. 반면, 컴비네이션 세트, 광학식 클리노미터 및 오토 콜리메이터는 모두 각도 측정에 사용되는 도구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 마이크로미터 측정면의 평면도 검사에 가장 적합한 측정기기는?

  1. 옵티컬 플랫
  2. 공구 현미경
  3. 광학식 클리노미터
  4. 투영기
(정답률: 74%)
  • 마이크로미터 측정면의 평면도 검사에 가장 적합한 측정기기는 옵티컬 플랫입니다. 이는 평면도 검사에 특화된 광학기기로, 높은 정밀도와 정확도를 보장합니다. 또한, 다른 측정기기에 비해 비교적 간단한 조작과 빠른 측정이 가능하며, 크기와 형상에 따라 다양한 모델이 제공되어 측정 대상에 따라 선택할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 해머 작업의 안전수칙에 대한 설명으로 틀린 것은?

  1. 해머의 타격면이 넓어진 것을 골라서 사용한다.
  2. 장갑이나 기름이 묻은 손으로 자루를 잡지 않는다.
  3. 담금질된 재료는 함부로 두드리지 않는다.
  4. 쐐기를 박아서 해머의 머리가 빠지지 않는 것을 사용한다.
(정답률: 81%)
  • "해머의 타격면이 넓어진 것을 골라서 사용한다."라는 설명이 틀린 것은 아니다. 하지만 이유에 대한 설명이 필요하다면, 넓은 타격면을 가진 해머는 작업 시 힘이 골고루 분산되어 부상 위험이 줄어들기 때문에 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 선반의 심압대가 갖추어야 할 조건으로 틀린 것은?

  1. 베드의 안내면을 따라 이동할 수 있어야 한다.
  2. 센터는 편위시킬 수 있어야 한다.
  3. 베드의 임의의 위치에서 고정할 수 있어야 한다.
  4. 심압축은 중공으로 되어 있으며 끝부분은 내셔널테이퍼로 되어 있어야 한다.
(정답률: 72%)
  • 선반의 심압대가 갖추어야 할 조건 중 틀린 것은 없다. 모든 조건이 중요하며, 심압축이 중공으로 되어 있고 끝부분이 내셔널테이퍼로 되어 있어야 하는 이유는 이것이 선반과 작업물 사이의 안정성과 정확성을 보장하기 때문이다. 중공으로 되어 있으면 작업물을 더욱 안정적으로 고정시킬 수 있고, 내셔널테이퍼로 되어 있으면 작업물과 선반 사이의 간격을 조절할 수 있어 정확한 가공이 가능해진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 밀링머신에 관한 설명으로 옳지 않는 것은?

  1. 테이블의 이송속도는 밀링커터 날 1개당 이송거리×커터의 날 수×커터의 회전수로 산출한다.
  2. 플레노형 밀링머신은 대형의 공작물 또는 중량물의 평면이나 홈 가공에 사용한다.
  3. 하향절삭은 커터의 날이 일감의 이송방향과 같으므로 일감의 고정이 간편하고 뒤틈 제거장치가 필요 없다.
  4. 수직 밀링머신은 스핀들이 수직방향으로 장치되며 엔드밀로 홈 깍기, 옆면 깍기 등을 가공하는 기계이다.
(정답률: 81%)
  • "하향절삭은 커터의 날이 일감의 이송방향과 같으므로 일감의 고정이 간편하고 뒤틈 제거장치가 필요 없다."는 옳지 않은 설명이다. 하향절삭 방식은 커터의 날이 일감의 표면을 아래에서부터 절삭하는 방식으로, 일감의 고정이 간편하고 뒤틈 제거장치가 필요 없다는 것은 오히려 상향절삭 방식의 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 나사의 표시가 “L 2줄 M50×3-6H”로 나타났을 때 이 나사에 대한 설명으로 틀린 것은?

  1. 나사의 감김 방향이 왼쪽이다.
  2. 수나사 등급이 6H이다.
  3. 미터나사이고, 피치는 3mm이다.
  4. 2줄나사이다.
(정답률: 74%)
  • 정답은 "나사의 감김 방향이 왼쪽이다." 이다. L은 왼손 나사를 나타내는 표시이며, 2줄은 나사의 헬리컬 라인이 2줄인 것을 의미한다. M50는 나사의 직경이 50mm이며, 3은 피치를 나타내는 숫자이다. 수나사 등급이 6H인 이유는 6H가 일반적인 기계공학용 나사의 등급 중 하나이기 때문이다. 6H는 국제표준화기구(ISO)에서 정한 등급 중 하나로, 나사의 규격에 따라 다양한 등급이 존재한다. 6H는 일반적으로 표준 등급 중 하나로 사용되며, 고정밀도를 요구하는 경우에는 더 높은 등급의 나사를 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 기하공차 주위에서 자세 공차를 나타내는 것은?

(정답률: 82%)
  • 기하공차는 등차수열에서 각 항들의 차이를 나타내는 값이고, 자세공차는 등비수열에서 각 항들의 비율을 나타내는 값입니다. 따라서 주어진 보기에서는 등비수열을 나타내는 ""가 자세공차를 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 베어링의 호칭번호가 6026일 때 이 베어링의 안지름은 몇 mm인가?

  1. 6
  2. 60
  3. 26
  4. 130
(정답률: 84%)
  • 베어링의 호칭번호는 일반적으로 "외경-내경-두께"의 순서로 표기된다. 따라서 6026의 경우 외경이 60mm이고 내경이 26mm이다. 안지름은 내경의 두 배이므로 26mm x 2 = 52mm가 된다. 따라서 보기에서 정답은 "130"이 아니라 "52"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 입체도의 정면도(화살표 방향)로 적합한 것은?

(정답률: 88%)
  • 정면도는 입체도에서 정면을 바라본 것을 나타내는 것이므로, 입체도에서 정면을 바라본다면 빨간색 화살표 방향으로 보게 됩니다. 이에 따라, 빨간색 화살표 방향으로 보았을 때 가장 적합한 보기는 ""입니다. 이유는 이 보기가 빨간색 화살표 방향에서 보았을 때, 가장 많은 정보를 제공하기 때문입니다. 다른 보기들은 빨간색 화살표 방향에서 보았을 때, 필요한 정보가 부족하거나 불필요한 정보가 포함되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 등각투상도에서 화살표 방향이 정면일 때 우측면도로 가장 적합한 것은?

(정답률: 90%)
  • 화살표가 정면을 향하고 있으므로, 화살표의 왼쪽은 실제 물체의 왼쪽이고 오른쪽은 실제 물체의 오른쪽입니다. 따라서, 우측면도에서는 물체의 오른쪽 부분이 가장 잘 보입니다. 따라서, 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 구름베어링의 안지름 번호에 대하여 베어링의 안지름 치수를 잘못 나타낸 것은?

  1. 안지름번호:01-안지름:12mm
  2. 안지름번호:02-안지름:15mm
  3. 안지름번호:03-안지름:18mm
  4. 안지름번호:04-안지름:20mm
(정답률: 87%)
  • 안지름번호가 작을수록 안지름이 작아지는데, "안지름번호:03-안지름:18mm"이 가장 큰 안지름을 가지기 때문에 다른 보기들과는 다르게 나타낸 것입니다. 따라서, "안지름번호:03-안지름:18mm"이 잘못 나타낸 것이 아니라 올바른 베어링 치수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 부등변 ㄱ형강의 기호 표시가 올바르게 된 것은? (단, A와 B는 형강의 높이와 폭이고, t는 두께, L은 형강의 길이이다.)

  1. L A×B×t-L
  2. L A×B×t×L
  3. L A-B-t×L
  4. L A-B-t-L
(정답률: 86%)
  • 부등변 ㄱ형강은 한쪽 변의 길이가 다른 쪽 변의 길이보다 긴 형태의 강재이다. 이러한 형태의 강재를 나타내기 위해 L은 형강의 길이, A는 긴 변의 길이, B는 짧은 변의 길이, t는 두께를 나타낸다.

    따라서, 부등변 ㄱ형강의 단면적은 A×B이고, 이를 t로 곱하면 부피가 된다. 이 부피에 길이 L을 곱하면 부피×길이가 되므로, 최종적으로 L A×B×t-L이 된다. 이는 부등변 ㄱ형강의 부피를 나타내는 올바른 기호 표시이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 KS 재료 기호 중 니켈크로뮴 몰리브데넘강에 속하는 것은?

  1. SMn 420
  2. SCr 415
  3. SNCM 420
  4. SFCM 590S
(정답률: 86%)
  • 답은 "SNCM 420"입니다. 이는 니켈크로뮴 몰리브데넘강에 속하는 강종으로, S는 강재를 나타내는 기호이고, N은 니켈(Nickel)을, Cr은 크롬(Chromium)을, Mo는 몰리브데넘(Molybdenum)을 나타냅니다. 420은 강재의 탄소 함량을 나타내며, 0.20%의 탄소 함량을 가지고 있습니다. 따라서, SNCM 420은 니켈크로뮴 몰리브데넘강 중 탄소 함량이 0.20%인 강종을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같이 제3각법으로 투상한 도면에서 ? 부분의 평면도로 가장 적합한 것은?

(정답률: 67%)
  • 도면에서 ? 부분은 정육면체의 윗면이므로, 이를 가장 잘 포함하는 평면이 가장 적합한 것이다. 따라서, ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같이 표시된 기호에서 Ⓜ은 무엇을 나타내는가?

  1. A의 원통 정도를 나타낸다.
  2. 기계 가공을 나타낸다.
  3. 최대 실체 공차 방식을 나타낸다.
  4. A의 위치를 나타낸다.
(정답률: 76%)
  • Ⓜ은 최대 실체 공차 방식을 나타낸다. 이는 제품의 실제 크기와 형상이 허용 범위 내에서 어느 정도의 오차를 가질 수 있는지를 나타내는 것으로, 제품의 정확도와 품질을 결정하는 중요한 요소 중 하나이다. 따라서 제조 공정에서 이를 엄격하게 준수해야 하며, 이를 표시하는 기호가 Ⓜ이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 원의 반지름을 나타내고자 할 때 치수선을 가장 옳게 나타낸 것은?

(정답률: 75%)
  • 정답은 ""이다. 이유는 치수선이 반지름과 수직이기 때문에 가장 정확하게 반지름을 나타낼 수 있다. 다른 보기들은 치수선이 반지름과 수평하거나 기울어져 있어서 반지름을 정확하게 나타내지 못한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 나사 표기가 TM18이라 되어 있을 때 이는 무슨 나사인가?

  1. 관용 평행나사
  2. 29° 사다리꼴나사
  3. 관용 테이퍼나사
  4. 30° 사다리꼴나사
(정답률: 61%)
  • TM18은 30° 사다리꼴나사입니다. 이는 나사의 각도와 형태를 나타내는 표기법 중 하나로, 나사의 꼭지 간 각도가 30도이며, 나사의 형태가 사다리꼴 모양을 띠고 있는 것을 의미합니다. 따라서 TM18은 30° 사다리꼴나사라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기계제도에서 특수한 가공을 하는 부분(범위)을 나타내고자 할 때 사용하는 선은?

  1. 굵은 실선
  2. 가는 1점 쇄선
  3. 가는 실선
  4. 굵은 1점 쇄선
(정답률: 67%)
  • 기계제도에서 특수한 가공을 하는 부분(범위)을 나타내기 위해서는 굵은 1점 쇄선을 사용합니다. 이는 일반적인 가공과는 구분하기 위해 사용되며, 가공 범위를 명확하게 표시하여 제조 과정에서 혼란을 방지하기 위함입니다. 굵은 실선은 일반적인 가공 범위를 나타내는데 사용되며, 가는 1점 쇄선과 가는 실선은 다른 정보를 나타내기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 ()안에 공통으로 들어갈 내용은?

  1. 가는 실선
  2. 가는 파선
  3. 가는 1점 쇄선
  4. 가는 2점 쇄선
(정답률: 80%)
  • 이 그림은 전기회로에서 전류가 흐르는 경로를 나타내는 회로도이다. "가는 실선"은 전류가 흐르는 경로를 나타내는 것으로, 다른 보기들은 전류가 흐르지 않는 경로를 나타내는 것이다. 따라서 정답은 "가는 실선"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 용접기호에 대한 설명으로 틀린 것은?

  1. 지그재그 필릿 용접이다.
  2. 목두께는 4mm이다.
  3. 한쪽면의 용접부 개소는 30개이다.
  4. 인접한 용접부 간격은 20mm이다.
(정답률: 72%)
  • 인접한 용접부 간격이 20mm이므로, 한쪽면의 길이가 600mm이 되도록 30개의 용접부를 배치하면 각 용접부 사이의 간격이 20mm가 되어 한쪽면의 용접부 개소는 30개가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 도면에서 참고 치수를 나타내는 것은?

  1. (25)
  4. 일반공차 ±0.1
(정답률: 87%)
  • 정답인 "(25)"는 도면에서 참고 치수를 나타내는 것으로, 이 경우에는 두 개의 구멍 사이의 거리를 나타냅니다. ""와 ""는 해당 부품의 모양과 크기를 나타내는 것이며, "일반공차 ±0.1"은 부품의 허용 오차 범위를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림과 같은 도면에서 “가” 부분에 들어갈 가장 적절한 기하공차 기호는?

(정답률: 88%)
  • 주어진 도형은 등차수열의 일부분으로 이루어져 있습니다. 따라서 기하급수수열의 공비를 구해야 합니다.

    먼저 첫 번째 항과 두 번째 항의 차이를 구합니다.

    $$
    a_2 - a_1 = 6 - 2 = 4
    $$

    다음으로 두 번째 항과 세 번째 항의 차이를 구합니다.

    $$
    a_3 - a_2 = 12 - 6 = 6
    $$

    따라서 공비는 6 ÷ 4 = 1.5 입니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 래핑 다듬질 면 등에 나타나는 줄무늬로서 가공에 의한 카터의 줄무늬가 여러 방향으로 교차 또는 무방향일 때 줄무늬 방향 기호는?

  1. R
  2. C
  3. X
  4. M
(정답률: 79%)
  • 가공에 의한 카터의 줄무늬가 여러 방향으로 교차 또는 무방향일 때 줄무늬 방향 기호는 "M"이다. 이는 Multiple Directional Wrapping을 나타내며, 여러 방향으로 교차하는 줄무늬를 의미한다. "R"은 Right-hand Wrapping, "C"는 Cross Wrapping, "X"는 Criss-cross Wrapping을 나타내는데, 이들은 모두 단일 방향으로 교차하는 줄무늬를 나타낸다. 따라서, 가공에 의한 카터의 줄무늬가 여러 방향으로 교차 또는 무방향일 때는 "M"을 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. ø100e7인 축에서 치수공차가 0.035이고, 위치수 허용차가 -0.072라면 최소허용치수는 얼마인가?

  1. 99.893
  2. 99.928
  3. 99.965
  4. 100.035
(정답률: 66%)
  • 최소허용치수는 축의 실제 크기에서 위치수 허용차를 빼고, 치수공차의 절반을 빼서 구할 수 있다. 따라서, 최소허용치수 = 100e7 - 0.072 - 0.035/2 = 99.893 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 입체도에서 화살표 방향이 정면일 때 평면도로 가장 적합한 것은?

(정답률: 47%)
  • 정면에서 볼 때 화살표가 수직으로 선명하게 보이므로, 평면도에서도 화살표가 수직으로 선명하게 보이는 "" 가 가장 적합하다. 다른 보기들은 화살표가 기울어져 있거나 부분적으로 가려져 있어서 평면도에서 확실하게 보이지 않을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 다음 구조용 복합재료 중에서 섬유강화 금속은?

  1. FRTP
  2. SPF
  3. FRM
  4. FRP
(정답률: 84%)
  • 섬유강화 금속은 FRM이다. FRM은 Fiber Reinforced Metal의 약자로, 금속 내부에 섬유강화재료를 혼합하여 강도와 경량화를 동시에 이루는 복합재료이다. 따라서 FRM은 금속의 강도와 내구성을 유지하면서도 경량화가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 금속의 냉각속도가 빠르면 조직은 어떻게 되는가?

  1. 조직이 치밀해진다.
  2. 조직이 거칠어진다.
  3. 불순물이 적어진다.
  4. 냉각속도와 조직은 아무 관계가 없다.
(정답률: 72%)
  • 금속이 빠르게 냉각되면, 금속 내부의 원자들이 빠르게 정렬되어 결정 구조가 밀도 높은 형태로 형성됩니다. 이로 인해 조직이 치밀해지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 특수강에서 합금원소의 주요한 역할이 아닌 것은?

  1. 기계적, 물리적 화학적 성질의 개선
  2. 황 등의 해로운 원소 제거
  3. 소성 가공성의 감소
  4. 오스테나이트 입자 조정
(정답률: 59%)
  • 특수강에서 합금원소의 주요한 역할은 기계적, 물리적, 화학적 성질의 개선, 황 등의 해로운 원소 제거, 오스테나이트 입자 조정 등이다. 그러나 소성 가공성의 감소는 합금원소의 주요한 역할이 아니다. 이는 합금원소가 소성 가공성을 감소시키는 성질을 가지고 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 형상기억합금인 니티놀(nitinol)의 성분은?

  1. Cu-Zn
  2. Ti-Ni
  3. Ni-Cr
  4. Al-Cu
(정답률: 82%)
  • 니티놀은 티타늄(Ti)과 니켈(Ni)의 합금으로 이루어져 있습니다. 따라서 정답은 "Ti-Ni"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 일정한 온도 영역과 변형속도 영역에서 유리질처럼 늘어나며, 이때 강도가 낮고, 연성이 크므로 작은 힘으로 복잡한 형상의 성형이 가능한 기능성 재료는?

  1. 형상기억 합금
  2. 초소성 합금
  3. 초탄성 합금
  4. 초인성 합금
(정답률: 63%)
  • 초소성 합금은 일정한 온도와 변형속도 영역에서 유리질처럼 늘어나며, 이때 강도가 낮고, 연성이 크므로 작은 힘으로 복잡한 형상의 성형이 가능합니다. 따라서 초소성 합금은 기능성 재료로서 매우 유용하며, 다양한 산업 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 아연을 5~20% 첨가한 것으로 금색에 가까워 금박 대용으로 사용하며 특히 화폐, 메달 등에 주로 사용되는 황동은?

  1. 톰백
  2. 실루민
  3. 문쯔메탈
  4. 고속도강
(정답률: 77%)
  • 톰백은 아연을 5~20% 첨가하여 만들어진 황동으로, 금색에 가까워 금박 대용으로 사용됩니다. 특히 화폐, 메달 등에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 인청동에서 인(P)의 영향이 아닌 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 쇳물의 유동을 좋게 한다.
  2. 강도와 인성을 증가시킨다.
  3. 탄성을 나쁘게 한다.
  4. 내식성을 증가시킨다.
(정답률: 67%)
  • 인청동은 철과 인의 합금으로, 강도와 인성을 증가시키는 효과가 있지만, 탄성을 나쁘게 하여 파손될 가능성을 높일 수 있습니다. 따라서 "탄성을 나쁘게 한다."가 옳은 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 4% Cu, 2% Ni, 1.5% Mg이 함유된 Al 합금으로서 내열성이 크고, 기계적 성질이 우수하여 실린더 헤드나 피스톤 등에 적합한 합금은?

  1. 실루민
  2. Y-합금
  3. 로엑스
  4. 두랄루민
(정답률: 70%)
  • 4% Cu, 2% Ni, 1.5% Mg이 함유된 합금은 Y-합금이다. Y-합금은 내열성이 높고 기계적 성질이 우수하여 고온에서 사용되는 부품에 적합하다. 또한, 우수한 내식성과 용접성을 가지고 있어 자동차 엔진 부품 등에도 많이 사용된다. 따라서, 실린더 헤드나 피스톤 등에 적합한 합금으로 Y-합금이 선택될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 합금강을 제조하는 목적으로 적당하지 않은 것은?

  1. 내식성을 증대시키기 위하여
  2. 단접 및 용접성 향상을 위하여
  3. 결정입자의 크기를 성장시키기 위하여
  4. 고온에서의 기계적 성질 저하를 방지하기 위하여
(정답률: 71%)
  • "결정입자의 크기를 성장시키기 위하여"는 합금강을 제조하는 목적으로 적당하지 않은 것입니다. 이유는 결정입자의 크기를 성장시키면 합금강의 경도와 강도가 감소하기 때문입니다. 따라서 합금강을 제조할 때는 결정입자의 크기를 줄이는 것이 일반적인 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 구리의 특성에 대한 설명으로 틀린 것은?

  1. 전기 및 열의 전도성이 우수하다.
  2. 전연성이 좋아 가공이 용이하다.
  3. 화학적 저항력이 작아 부식이 잘 된다.
  4. 아름다운 광택과 귀금속적 성질이 우수하다.
(정답률: 73%)
  • "화학적 저항력이 작아 부식이 잘 된다."가 틀린 설명입니다. 구리는 일반적으로 화학적으로 안정적이며 부식에 강한 금속 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 지름이 4cm의 봉재에 인장하중이 1000N이 작용할 때 발생하는 인장응력은 약 얼마인가?

  1. 127.3N/cm2
  2. 127.3N/mm2
  3. 80N/cm2
  4. 80N/mm2
(정답률: 62%)
  • 인장응력은 인장하중을 단면적으로 나눈 값으로 계산된다. 따라서 인장응력 = 인장하중 / 단면적 이다.

    봉재의 지름이 4cm 이므로 반지름은 2cm 이다. 따라서 단면적은 πr^2 = 3.14 x 2^2 = 12.56cm^2 이다.

    인장하중이 1000N 이므로, 인장응력 = 1000N / 12.56cm^2 = 79.62 ≈ 80N/cm^2 이다.

    따라서 정답은 "80N/cm^2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 10kN의 축하중이 작용하는 볼트에서 볼트 재료의 허용인장응력이 60MPa 일 때 축하중을 견디기 위한 볼트의 최소 골지름은 약 몇 mm인가?

  1. 14.6
  2. 18.4
  3. 22.5
  4. 25.7
(정답률: 37%)
  • 허용인장응력은 볼트 재료가 견딜 수 있는 최대 인장응력을 의미합니다. 따라서 볼트의 최소 골지름을 구하기 위해서는 다음과 같은 공식을 사용할 수 있습니다.

    최소 골지름 = (4 x 축하중) / (π x 허용인장응력)

    여기서 축하중은 10kN이며, 허용인장응력은 60MPa입니다. 따라서 최소 골지름을 구하기 위해서는 다음과 같이 계산할 수 있습니다.

    최소 골지름 = (4 x 10,000 N) / (π x 60 MPa x 10^6 N/MPa)
    최소 골지름 = 14.6 mm

    따라서 정답은 "14.6"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 속도비 3:1 모듈 3, 피니언(작은 기어)의 잇수 30인 한 쌍의 표준 스퍼 기어의 축간 거리는 몇 mm인가?

  1. 60
  2. 100
  3. 140
  4. 180
(정답률: 48%)
  • 속도비 3:1이므로 피니언의 회전수는 기어의 회전수보다 3배 빠르다. 따라서 피니언의 잇수는 30이고 모듈은 3이므로 피치 지름은 30 x 3 = 90mm이다.

    표준 스퍼 기어의 축간 거리는 두 기어의 피치 지름의 합과 같다. 따라서 축간 거리는 90 x 2 = 180mm이다.

    따라서 정답은 "180"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 400rpm으로 전등축을 지지하고 있는 미끄럼 베어링에서 저널의 지름은 6cm, 저널의 길이는 10cm이고, 4.2kN의 레이디얼 하중이 작용할 때, 베어링 압력은 약 몇 MPa인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.8
(정답률: 42%)
  • 베어링 압력은 다음과 같이 계산할 수 있다.

    P = F/(πdl)

    여기서, F는 레이디얼 하중, d는 저널 지름, l은 저널 길이이다. 따라서,

    P = 4.2kN/(π×6cm×10cm) = 0.7 MPa

    따라서, 정답은 "0.7"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 어느 브레이크에서 제동동력이 3kW이고, 브레이크 용량(brake capacity)을 0.8N/mm2ㆍm/s라고 할 때 브레이크 마찰면적의 크기는 약 몇 mm2인가?

  1. 3200
  2. 2250
  3. 5500
  4. 3750
(정답률: 41%)
  • 브레이크 제동동력 = 마찰력 x 마찰면적 x 회전반경 x 회전속도
    여기서 회전반경과 회전속도는 일정하므로, 마찰력과 마찰면적의 곱이 제동동력과 같다는 것을 알 수 있다.
    따라서 마찰면적 = 제동동력 / 마찰력 이다.

    마찰력은 브레이크 용량과 마찰계수의 곱으로 나타낼 수 있다.
    마찰계수는 일반적으로 0.3 ~ 0.4 사이의 값을 가지며, 여기서는 0.35로 가정한다.

    마찰력 = 브레이크 용량 x 마찰계수
    = 0.8 N/mm^2 x m/s x 0.35
    = 0.28 N/mm^2 x m/s

    마찰면적 = 제동동력 / 마찰력
    = 3 kW / (0.28 N/mm^2 x m/s)
    = 10714.29 mm^2

    따라서, 보기 중에서 정답은 3750이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 허용전단응력 60N/mm2의 리벳이 있다. 이 리벳에 15kN의 전단하중을 작용시킬 때 리벳의 지름은 약 몇 mm이상이어야 안전한가?

  1. 17.85
  2. 20.50
  3. 25.25
  4. 30.85
(정답률: 37%)
  • 리벳의 지름은 다음과 같은 식으로 구할 수 있다.

    d = 2 * sqrt(F / (π * τ))

    여기서, d는 리벳의 지름, F는 작용하는 전단하중, τ는 허용전단응력이다.

    따라서, d = 2 * sqrt(15,000 / (π * 60)) = 17.85 (소수점 이하 반올림)

    따라서, 정답은 "17.85"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 고무 스프링의 일반적인 특징에 관한 설명으로 틀린 것은?

  1. 1개의 고무로 2축 또는 3축 방향의 하중에 대한 흡수가 가능하다.
  2. 형상을 자유롭게 할 수 있고, 다양한 용도가 가능하다.
  3. 방진 및 방음 효과가 우수하다.
  4. 특히 인장하중에 대한 방진효과가 우수하다.
(정답률: 53%)
  • "특히 인장하중에 대한 방진효과가 우수하다."가 틀린 설명입니다. 고무 스프링은 인장하중에 대한 방진효과가 떨어지는 단점이 있습니다. 이는 고무 스프링이 주로 압축하중에 대한 흡수에 특화되어 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 유연성 커플링(flexible coupling)이 아닌 것은?

  1. 기어 커플링
  2. 셀러 N/mm2
  3. 롤러 체인 N/mm2
  4. 벨로즈 N/mm2
(정답률: 46%)
  • 정답은 "셀러 N/mm2"이다.

    유연성 커플링은 회전하는 축 사이에 작용하는 진동, 축의 이동, 회전축의 정렬 오차 등을 흡수하고 보완하여 전달 효율을 높이는 역할을 한다.

    기어 커플링, 롤러 체인 N/mm2, 벨로즈 N/mm2은 모두 유연성 커플링의 일종으로, 각각 기어, 체인, 벨로즈 등의 형태로 구성되어 있다.

    반면에 셀러 N/mm2은 단순히 압력을 나타내는 단위이며, 유연성 커플링과 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 평벨트 전동장치와 비교하여 V-벨트 전동장치에 대한 설명으로 옳지 않은 것은?

  1. 접촉 면적이 넓으므로 비교적 큰 동력을 전달한다.
  2. 장력이 커서 베어링에 걸리는 하중이 큰 편이다.
  3. 미끄럼이 작고 속도비가 크다.
  4. 바로걸기로만 사용이 가능하다.
(정답률: 58%)
  • "장력이 커서 베어링에 걸리는 하중이 큰 편이다."는 옳은 설명이다. V-벨트 전동장치는 평벨트 전동장치보다 장력이 크기 때문에 베어링에 걸리는 하중이 크다. 이는 벨트의 길이가 일정하지 않고, 벨트가 굽어지는 현상이 발생하기 때문이다. 이로 인해 벨트와 풀 사이의 접촉 면적이 작아지고, 벨트가 풀에서 미끄러지는 현상이 발생한다. 따라서 V-벨트 전동장치는 벨트의 교체 주기가 짧고, 벨트와 풀의 마모가 빠르게 일어난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 볼트 이음이나 리벳 이음 등과 비교하여 용접 이음의 일반적인 장점이나 틀린 것은?

  1. 잔류응력이 거의 발생하지 않는다.
  2. 기밀 및 수밀성이 양호하다.
  3. 공정수를 줄일 수 있고, 제작비가 싼 편이다.
  4. 전체적인 제품 중량을 적게 할 수 있다.
(정답률: 70%)
  • 정답: "잔류응력이 거의 발생하지 않는다."

    설명: 용접은 두 부품을 녹여서 결합시키는 방식으로, 이 때 녹인 부분이 냉각되면서 응력이 발생할 수 있습니다. 하지만 용접 이음은 다른 이음 방식과 달리 부품을 녹이는 것이므로 부품의 물성이 변하지 않아 잔류응력이 거의 발생하지 않습니다. 따라서 용접 이음은 잔류응력으로 인한 변형이나 파손 등의 문제가 적어 안정적인 제품을 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. CAD 시스템에서 곡선을 표시하는데 3차식을 사용하는 이유로 가장 적당한 것은?

  1. 곡면을 생성할 때 고차식에 비해 시간이 적게 걸린다.
  2. 4차로는 부드러운 곡선을 표현할 수 없기 때문이다.
  3. CAD 시스템은 3차를 초과하는 차수의 곡선방정식을 지원할 수 없다.
  4. 3차식이 아니면 곡선의 연속성이 보장되지 않는다.
(정답률: 68%)
  • 3차식은 곡면을 생성할 때 고차식에 비해 시간이 적게 걸리기 때문에 CAD 시스템에서 곡선을 표시하는데 가장 적당하다. 이는 고차식일수록 계산량이 많아지기 때문이다. 따라서 4차로는 부드러운 곡선을 표현할 수 없다는 이유와 CAD 시스템이 3차를 초과하는 차수의 곡선방정식을 지원할 수 없다는 이유도 해당하지만, 가장 핵심적인 이유는 시간과 계산량의 문제이다. 또한 3차식이 아니면 곡선의 연속성이 보장되지 않는다는 이유도 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. CAD(Computer-aided Design) 소프트웨어의 가장 기본적인 역할은?

  1. 기하 형상의 정의
  2. 해석결과의 가시화
  3. 유한요소 모델링
  4. 설계물의 최적화
(정답률: 76%)
  • CAD 소프트웨어의 가장 기본적인 역할은 "기하 형상의 정의"이다. 이는 사용자가 원하는 형태와 크기의 물체를 디지털로 그리고 설계하기 위해 필요한 기본 기능이다. CAD 소프트웨어는 사용자가 입력한 데이터를 기반으로 2D 또는 3D 모델을 생성하며, 이를 통해 제품의 외형과 구조를 시각화할 수 있다. 따라서 CAD 소프트웨어는 제품 디자인 및 개발 과정에서 가장 기본적이고 필수적인 역할을 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 3차원 형상을 표현하는데 있어서 사용하는 Z-buffer 방법은 무엇을 의미하는가?

  1. 음영을 나타내기 위한 방법
  2. 은선 또는 은면을 제거하기 위한 방법
  3. View-port에 모델을 나타내기 위한 방법
  4. 두 곡면을 부드럽게 연결하기 위한 방법
(정답률: 70%)
  • Z-buffer 방법은 3차원 형상을 표현할 때, 각 픽셀의 깊이(depth) 값을 저장하고, 가장 앞쪽에 있는 픽셀부터 차례로 그려나가면서, 뒤쪽에 있는 은선 또는 은면을 제거하는 방법입니다. 따라서 "은선 또는 은면을 제거하기 위한 방법"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 Bezier 곡선에 관한 특징으로 잘못된 것은?

  1. 곡선을 국부적으로 수정하기 용이하다.
  2. 생성되는 곡선은 다각형의 시작점과 끝점을 통과한다.
  3. 곡선은 주어진 조정점들에 의해 만들어지는 블록껍질(convex hull) 내부에 존재한다.
  4. 다각형 꼭지점의 순서를 거꾸로 하여 곡선을 생성해도 동일한 곡선이 생성된다.
(정답률: 66%)
  • "생성되는 곡선은 다각형의 시작점과 끝점을 통과한다."가 잘못된 것이다.

    곡선을 국부적으로 수정하기 용이한 이유는 Bezier 곡선이 조정점들의 위치에 따라 곡선이 변화하기 때문이다. 따라서 조정점을 이동하거나 추가/삭제하여 국부적으로 곡선을 수정할 수 있다.

    생성되는 곡선이 다각형의 시작점과 끝점을 통과하는 것은 보통 Bezier 곡선의 특징 중 하나로 알려져 있지만, 이는 일반적인 경우가 아니라 특별한 조건이 필요하다. 일반적으로는 시작점과 끝점을 지나지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 분산처리형 CAD 시스템이 갖추어야 할 기본 성능에 해당하지 않는 것은?

  1. 사용자 별로 단일 프로세서를 사용하거나 혹은 정보통신망으로 각자의 시스템별로 상호간에 연결되어 중앙에서 제어받는 것과 같은 방식으로도 사용할 수 있어야 한다.
  2. 어떤 시스템에서 작성된 자료나 프로그램을 다른 사용자가 사용하고자 할 때 언제라도 해당 자료를 사용하거나 보내줄 수 있어야 한다.
  3. 자료를 정합성을 담보하기 위해 일부 시스템에 고장이 발생하면, 다른 시스템에서도 자료의 이동 및 교환을 막아야 한다.
  4. 분산처리 시스템의 주 시스템과 부 시스템에서 각각 별도의 자료 처리 및 계산 작업이 이루어질 수 있어야 한다.
(정답률: 74%)
  • 자료를 정합성을 담보하기 위해 일부 시스템에 고장이 발생하면, 다른 시스템에서도 자료의 이동 및 교환을 막아야 한다. - 이유: 분산처리 시스템에서는 여러 시스템이 연결되어 작업을 수행하므로, 한 시스템에서 발생한 오류나 고장이 다른 시스템으로 전파되어 전체 시스템의 안정성을 저해할 수 있다. 따라서 자료의 이동 및 교환을 막아서 전파되는 오류나 고장을 방지해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 4개의 꼭지점을 선형 보간하여 생성하는 곡면은?

  1. 선형 곡면(bilnear surface)
  2. 쿤스 패치(Coon's patch)
  3. 허밋 패치(Hermite patch)
  4. F-패치(Ferguson's
(정답률: 38%)
  • 선형 곡면은 4개의 꼭지점을 이용하여 생성되며, 각 꼭지점에서의 기울기가 일정하게 유지됩니다. 이러한 특성으로 인해 선형 곡면은 간단하면서도 부드러운 곡면을 만들 수 있습니다. 쿤스 패치, 허밋 패치, F-패치는 각각 다른 방식으로 곡면을 생성하며, 보다 복잡한 형태의 곡면을 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 브라운관에서 전자빔이 pannel의 제 위치에 도착하도록 3색의 전자빔을 선별해주는 역할을 하는 부품은?

  1. SCAN BOARD
  2. FRAME PLATE
  3. SHADOW MASK
  4. FRAME BUFFER
(정답률: 62%)
  • SHADOW MASK는 브라운관에서 전자빔이 pannel의 제 위치에 도착하도록 3색의 전자빔을 선별해주는 역할을 합니다. 이는 SHADOW MASK가 브라운관의 화면에 투영된 이미지를 정확하게 표현하기 위해 필요한 부품이기 때문입니다. SCAN BOARD는 전자빔을 생성하고 제어하는 부품, FRAME PLATE는 브라운관의 구조를 유지하는 부품, FRAME BUFFER는 화면에 표시될 이미지를 저장하는 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

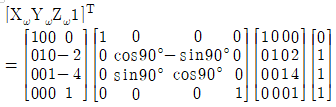

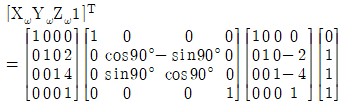

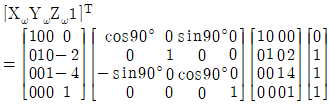

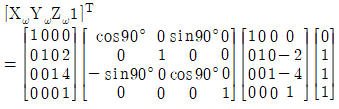

68. 공간의 한 물체가 세계 좌표계의 x축에 평행하면서 세계좌표 (0, 2, 4)를 통과하는 축에 관하여 90° 회전된다. 그 물체의 한 점이 모델 좌표 (0, 1, 1)을 가지는 경우, 회전 후에 같은 점의 세계 좌표를 구하는 식으로 적절한 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 45%)
  • 회전 변환 행렬은 다음과 같다.

    R = [cosθ 0 sinθ
    0 1 0
    -sinθ 0 cosθ]

    여기서 θ는 회전 각도이다. 이 문제에서는 축에 관하여 90° 회전하므로 θ = 90° = π/2 라디안이다.

    따라서 R = [0 0 1
    0 1 0
    -1 0 0]

    모델 좌표 (0, 1, 1)을 세계 좌표로 변환하면 (0, 3, 3)이다. 이 점에 회전 변환 행렬 R을 곱하면 세계 좌표 (3, 3, -1)을 얻을 수 있다.

    따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 유한요소법에 의한 공학해석에 사용하기 가장 적절한 모델링은?

  1. 솔리드 모델링
  2. 와이어프레임 모델링
  3. 입체 모델링
  4. 서피스 모델링
(정답률: 76%)
  • 유한요소법은 실제 물체를 유한개의 작은 요소로 분할하여 각 요소의 물리적 특성을 계산하는 방법입니다. 이를 위해서는 물체의 형상을 정확하게 모델링해야 합니다. 따라서 가장 적절한 모델링은 물체의 형상을 3차원으로 정확하게 표현할 수 있는 "솔리드 모델링"입니다. 솔리드 모델링은 물체의 내부와 외부를 모두 포함하는 입체적인 모델링 방법으로, 유한요소법에서 필요한 정확한 물리적 특성 계산에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 모든 유형의 곡선(직선, 스플라인, 원호 등) 사이를 경사지게 자른 코너를 말하는 것으로 각진 모서리나 꼭지점을 경사 있게 깍아 내리는 작업은?

  1. Hatch
  2. Fillet
  3. Rounding
  4. Chamfer
(정답률: 77%)
  • Chamfer는 모서리나 꼭지점을 경사 있게 깍아 내리는 작업을 말합니다. 따라서 다른 보기인 "Hatch", "Fillet", "Rounding"은 모서리를 다른 방식으로 처리하는 작업이며, Chamfer와는 다른 의미를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 2차원 데이터 변환행렬은 어떠한 변환을 나타내는가? (단, Sx는 1보다 크다.)

  1. 이동(translation) 변환
  2. 스케일링(scaltion) 변환
  3. 반사(reflection) 변환
  4. 회전(rotation) 변환
(정답률: 59%)
  • 주어진 변환행렬은 스케일링 변환을 나타낸다. 이는 x축과 y축 방향으로 각각 Sx와 Sy만큼 크기를 조절하는 변환이다. 이동 변환은 변환행렬의 마지막 열이 (tx, ty, 1)인 경우를 나타내며, 반사 변환은 변환행렬의 대각선 요소 중 하나가 음수인 경우를 나타낸다. 회전 변환은 변환행렬의 대각선 요소가 모두 같고, 비대각 요소가 서로 반대인 경우를 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 일반적으로 컴퓨터의 주기억장치로 사용되는 것은?

  1. 자기테이프
  2. ROM
  3. USB 메모리
  4. 플로피 디스크
(정답률: 81%)
  • 일반적으로 컴퓨터의 주기억장치로 사용되는 것은 ROM이다. 이는 Read-Only Memory의 약자로, 읽기 전용 메모리로써 컴퓨터가 부팅할 때 필요한 BIOS 정보와 같은 중요한 정보를 저장하는 데 사용된다. 따라서 ROM은 컴퓨터 시스템의 안정성과 보안에 매우 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 “어떤 위치의 모서리에 대하여 A 크기의 모떼기를 해라”라 와 같은 명령을 사용하여 모델링을 수행하는 형상모델링 방법으로 적절한 것은?

  1. 와이어프레임 모델링
  2. 특징형상 모델링
  3. 경계 모델링
  4. 스위핑 모델링
(정답률: 77%)
  • "특징형상 모델링"이 적절한 것입니다. 이 방법은 기하학적인 모양을 만들기 위해 기본적인 도형을 조합하는 것이 아니라, 모델의 특징적인 부분을 나타내는 고유한 도형을 사용하여 모델링하는 방법입니다. 따라서 "어떤 위치의 모서리에 대하여 A 크기의 모떼기를 해라"와 같은 명령을 사용하여 모델링을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 솔리드 모델링에서 표면을 몇 개의 분할 가능한 부분으로 나누고 각각의 표면의 결합구조에 의해서 입체를 표현하는 방식은?

  1. CSG 방식
  2. CYLINOER 방식
  3. FEM 방식
  4. B-REP 방식
(정답률: 44%)
  • B-REP 방식은 Boundary Representation의 약자로, 입체를 구성하는 각각의 표면을 분할 가능한 부분으로 나누고 이들을 결합하여 입체를 표현하는 방식이다. 이 방식은 입체의 형태와 구조를 자세하게 표현할 수 있으며, 따라서 CAD/CAM 분야에서 많이 사용된다. 반면 CSG 방식은 입체를 구성하는 기본 도형들의 논리적인 조합으로 표현하는 방식이며, CYLINDER 방식은 원기둥 형태의 입체를 표현하는 방식이다. FEM 방식은 유한요소법을 이용하여 입체를 해석하는 방식으로, 입체의 물리적 특성을 고려하여 해석할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 서피스 모델링에서 할 수 없는 작업은?

  1. 면을 모델링한 후 공구이송경로를 정의
  2. 두 면의 교차선이나 단면도를 구함
  3. 모델링한 후 은선의 제거
  4. 무게, 체적, 모멘트의 계산
(정답률: 75%)
  • 서피스 모델링은 3D 모델링 기술 중 하나로, 곡면이나 곡면과 평면이 교차하는 부분을 정확하게 모델링할 수 있습니다. 하지만 무게, 체적, 모멘트와 같은 물리적인 속성을 계산하는 것은 서피스 모델링의 범위를 벗어나는 작업입니다. 이러한 계산은 모델링된 객체의 형태와 속성을 기반으로 하는 다른 소프트웨어나 도구를 사용하여 수행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 2차원 평면에서 원(circle)을 정의하고자 할 때 필요한 조건으로 틀린 것은?

  1. 중심점과 원주상의 한 점으로 정의
  2. 원주상의 3개의 점으로 정의
  3. 두 개의 접선으로 정의
  4. 중심점과 하나의 접선으로 정의
(정답률: 70%)
  • 원을 정의하기 위해서는 중심점과 반지름이 필요하다. 따라서 "중심점과 원주상의 한 점으로 정의", "원주상의 3개의 점으로 정의", "중심점과 하나의 접선으로 정의"는 모두 원을 정의하는데 필요한 조건이다. 하지만 "두 개의 접선으로 정의"는 원을 정의하는데 필요한 조건이 아니다. 접선은 원과 접하는 직선으로, 원의 위치나 크기에 따라 접선의 개수가 달라질 수 있다. 따라서 "두 개의 접선으로 정의"는 틀린 조건이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CAD 시스템을 활용하는 방식에 따라 3가지로 구분한다고 할 때 이에 해당하지 않는 것은?

  1. 중앙통제형 시스템(host based system)
  2. 분산처리형 시스템(distributed based system)
  3. 연결형 시스템(connected system)
  4. 독립형 시스템(stand alone system)
(정답률: 63%)
  • 연결형 시스템은 CAD 시스템을 사용하는 여러 사용자들이 네트워크를 통해 연결되어 작업을 수행하는 방식이다. 따라서 이에 해당하지 않는 것은 독립형 시스템으로, 이는 단일 사용자가 자신의 컴퓨터에서 CAD 소프트웨어를 실행하여 작업을 수행하는 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 주어진 물체를 윈도우에 디스플레이할 때 윈도우 내에 포함되는 부분만을 추출하기 위하여 사용되는 2차원 절단 코헨-서더랜드 알고리즘은 윈도우를 포함한 2차원 평면을 9개의 영역으로 구분하여 각 영역을 비트 스트링(bit string)으로 표현한다. 모든 영역을 최소의 수로 비트로 표현하기 위하여 이 알고리즘에서 사용되느니 코드의 길이는?

  1. 3-비트
  2. 4-비트
  3. 5-비트
  4. 6-비트
(정답률: 66%)
  • 2차원 평면을 9개의 영역으로 나누면 각 영역은 최대 4개의 변을 가지게 된다. 따라서 각 영역을 비트로 표현할 때 최대 4비트가 필요하다. 9개의 영역을 모두 표현하기 위해서는 최소 36비트가 필요하다. 따라서 코드의 길이는 최소 4비트가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 3차원 직교좌표계 상의 세 점 A(1, 1, 1), B(2, 1, 4), C(5, 1, 3)가 이루는 삼각형의 면적은 얼마인가?

  1. 4
  2. 5
  3. 8
  4. 10
(정답률: 48%)
  • 먼저 세 점 A, B, C를 이용하여 삼각형의 한 변의 길이를 구합니다.

    AB = √[(2-1)^2 + (1-1)^2 + (4-1)^2] = √10

    BC = √[(5-2)^2 + (1-1)^2 + (3-4)^2] = √10

    CA = √[(1-5)^2 + (1-1)^2 + (1-3)^2] = 2√5

    이제 헤론의 공식을 이용하여 삼각형의 넓이를 구합니다.

    s = (AB + BC + CA) / 2 = (2√10 + 2√5) / 2 = √10 + √5

    넓이 = √s(s-AB)(s-BC)(s-CA) = √(√10 + √5)(√10 - √5)(√5)(√5 - √10)

    = √(10 - 5)(5)(√5 - √10) = √25(√5 - √10) = 5(√5 - √10)

    따라서 정답은 "5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CAD 시스템 간에 상호 데이터를 교환할 수 있는 표준이 아닌 것은?

  1. DWG
  2. IGES
  3. DXF
  4. STEP
(정답률: 74%)
  • DWG는 Autodesk사에서 개발한 자사 CAD 소프트웨어인 AutoCAD에서 사용하는 파일 형식으로, 다른 CAD 시스템과의 상호 데이터 교환이 불가능하다. 따라서 DWG는 CAD 시스템 간 데이터 교환을 위한 표준이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
