1과목: 기계가공법 및 안전관리

1. 기어 절삭기에서 창성법으로 치형을 가공하는 공구가 아닌 것은?

  1. 호브(hob)
  2. 브로치(broach)
  3. 래크 커터 (rack cutter)
  4. 피니언 커터 (pinion cutter)
(정답률: 78%)
  • 기어 절삭기에서 창성법으로 치형을 가공하는 공구는 호브, 래크 커터, 피니언 커터 등이 있지만, 브로치는 창성법으로 가공하는 공구가 아니라 다른 가공 방법을 사용하는 공구이기 때문에 정답입니다. 브로치는 일반적으로 내부 구멍을 가공할 때 사용되며, 회전하는 브로치를 내부 구멍에 넣고 압력을 가해 가공하는 방식으로 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 드릴작업에 대한 설명으로 적절하지 않은 것은?

  1. 드릴작업은 항상 시작할 때 보다 끝날 때 이송을 빠르게 한다.
  2. 지름이 큰 드릴을 사용할 때는 바이스를 테이블에 고정한다.
  3. 드릴은 사용 전에 점검하고 마모나 균열이 있는 것은 사용하지 않는다.
  4. 드릴이나 드릴 소켓을 뽑을 때는 전용공구를 사용하고 해머 등으로 두드리지 않는다
(정답률: 87%)
  • "드릴작업은 항상 시작할 때 보다 끝날 때 이송을 빠르게 한다."는 드릴작업에 대한 설명으로 적절하지 않은 것이다. 이유는 드릴작업이 끝날 때 이송을 빠르게 하는 것이 중요한 것이 아니라, 안전하게 작업을 마무리하고 장비를 정리하고 보관하는 것이 더 중요하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭공구의 절삭면에 평행하게 마모되는 현상은?

  1. 치핑(chipping)
  2. 플랭크 마모(flank wear)
  3. 크레이터 마모(creater wear)
  4. 온도 파손(temperature failure)
(정답률: 75%)
  • 절삭공구가 작동하면서 절삭면과 연락하는 부분이 마모되는데, 이때 절삭면과 평행하게 마모되는 현상을 플랭크 마모라고 합니다. 이는 주로 공구의 치수나 경도 등의 문제로 발생하며, 공구의 수명을 단축시키는 원인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. CNC기계의 움직임을 전기적인 신호로 속도와 위치를 피드백하는 장치는?

  1. 리졸버 (resolver)
  2. 컨트롤러 (controller)
  3. 볼 스크루(ball screw)
  4. 패리티 체크(parity-check)
(정답률: 68%)
  • 리졸버는 전기적인 신호를 사용하여 CNC 기계의 위치와 속도를 정확하게 피드백하는 장치입니다. 이는 CNC 기계의 정확한 위치 제어와 움직임을 가능하게 합니다. 따라서, 리졸버가 CNC 기계의 움직임을 전기적인 신호로 속도와 위치를 피드백하는 장치라는 정답이 됩니다. 컨트롤러는 CNC 기계를 제어하는 장치, 볼 스크루는 CNC 기계의 움직임을 전달하는 부품, 패리티 체크는 데이터 전송 시 오류를 검출하는 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연삭 숫돌의 표시에 대한 설명이 옳은 것은?

  1. 연삭입자 C는 갈색 알루미나를 의미한다.
  2. 결합제 R은 레지노이드 결합제를 의미한다.
  3. 연삭 숫돌의 입도 #100이 #300보다 입자의 크기가 크다
  4. 결합도 K 이하는 경한 숫돌, L ~ O는 중간 정도 숫돌, P이상은 연한 숫돌이다.
(정답률: 64%)
  • 연삭 숫돌의 입도 #100이 #300보다 입자의 크기가 크다는 이유는 입도가 작을수록 입자의 크기가 작아지기 때문이다. 따라서 #100은 #300보다 입자의 크기가 크다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 드릴 머신으로서 할 수 없는 작업은?

  1. 널링
  2. 스폿 페이싱
  3. 카운터 보링
  4. 카운터 싱킹
(정답률: 84%)
  • 널링은 회전하는 작업을 수행하는데, 드릴 머신은 회전하는 작업을 수행할 수 있기 때문에 널링은 드릴 머신으로서 할 수 없는 작업이다. 스폿 페이싱, 카운터 보링, 카운터 싱킹은 모두 드릴 머신으로서 가능한 작업이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 나사연삭기의 연삭방법이 아닌 것은?

  1. 다인 나사연삭 방법
  2. 단식 나사연삭 방법
  3. 역식 나사연삭 방법
  4. 센터리스 나사연삭 방법
(정답률: 51%)
  • 역식 나사연삭 방법은 실제로는 존재하지 않는 방법입니다. 따라서 이 보기에서는 정답으로 선택되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 20℃에서 20mm인 게이지 블록이 손과 접촉 후 온도가 36℃가 되었을 때, 게이지에 생긴 오차는 몇 mm인가? (단, 선팽창계수는 1.0 × 10-6/℃이다.)

  1. 3.2×10-4
  2. 3.2×10-3
  3. 6.4×10-4
  4. 6.4×10-3
(정답률: 46%)
  • 게이지 블록의 길이 변화량은 다음과 같이 구할 수 있다.

    ΔL = LαΔT

    여기서, ΔL은 길이 변화량, L은 초기 길이, α는 선팽창계수, ΔT는 온도 변화량이다.

    따라서, 이 문제에서 게이지 블록의 길이 변화량은 다음과 같다.

    ΔL = 20mm × 1.0 × 10-6/℃ × (36℃ - 20℃) = 3.2 × 10-4mm

    즉, 게이지 블록에 생긴 오차는 3.2 × 10-4mm이다. 따라서 정답은 "3.2×10-4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 절삭공작기계가 아닌 것은?

  1. 선반
  2. 연삭기
  3. 플레이너
  4. 굽힘 프레스
(정답률: 85%)
  • 절삭공작기계는 재료를 자르거나 연마하는 기계를 말하는데, 선반, 연삭기, 플레이너는 모두 절삭공작기계에 해당합니다. 하지만 굽힘 프레스는 금속 시트를 굽히는 기계로, 절삭공작기계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 선반에서 맨드릴(mandrel)의 종류가 아닌 것은?

  1. 갱 맨드릴
  2. 나사 맨드릴
  3. 이동식 맨드릴
  4. 테이퍼 맨드릴
(정답률: 43%)
  • 이동식 맨드릴은 선반에 고정되어 있지 않고 이동이 가능한 맨드릴로, 작업물을 고정하고 회전시키기 위해 사용됩니다. 따라서 다른 종류의 맨드릴들과는 달리 선반에 고정되어 있지 않으며 이동이 가능하다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 구멍가공을 하기 위해서 가공물을 고정시키고 드릴이 가공 위치로 이동할 수 있도록 제작된 드릴링 머신은?

  1. 다두 드릴링 머신
  2. 다축 드릴링 머신
  3. 탁상 드릴링 머신
  4. 레이디얼 드릴링 머신
(정답률: 64%)
  • 레이디얼 드릴링 머신은 가공물을 고정시키고 드릴이 가공 위치로 이동할 수 있도록 제작된 드릴링 머신으로, 드릴의 이동 방향이 수직 방향이 아닌 수평 방향으로 이루어지는 특징을 가지고 있습니다. 따라서 구멍을 가공하기 위해 가공물을 회전시키지 않고도 정확한 위치에 구멍을 뚫을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 일감에서 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?

  1. 래핑
  2. 드레싱
  3. 드릴링
  4. 슈퍼 피니싱
(정답률: 76%)
  • 슈퍼 피니싱은 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법이다. 따라서 이 방법은 일감의 표면을 매우 부드럽고 깨끗하게 다듬어주는 고급 가공 기술이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 선반을 설계할 때 고려할 사항으로 틀린 것은?

  1. 고장이 적고 기계효율이 좋을 것
  2. 취급이 간단하고 수리가 용이할 것
  3. 강력 절삭이 되고 절삭 능률이 클 것
  4. 기계적 마모가 높고, 가격이 저렴할 것
(정답률: 87%)
  • 선반을 설계할 때 기계적 마모가 높고, 가격이 저렴한 것은 고려하지 않는 것이 옳습니다. 이는 제품의 내구성과 효율성을 저하시키며, 장기적으로는 수리 및 교체 비용이 더 많이 들어갈 수 있기 때문입니다. 따라서, 선반을 설계할 때는 고장이 적고 기계효율이 좋을 것, 취급이 간단하고 수리가 용이할 것, 강력 절삭이 되고 절삭 능률이 클 것 등을 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선반의 주요 구조부가 아닌 것은?

  1. 베드
  2. 심압대
  3. 주축대
  4. 회전 테이블
(정답률: 80%)
  • 선반의 주요 구조부는 베드, 심압대, 주축대이며, 회전 테이블은 선택적으로 추가할 수 있는 부품입니다. 따라서 회전 테이블은 선반의 주요 구조부가 아닙니다. 회전 테이블은 작업물을 회전시켜 다양한 각도에서 가공할 수 있도록 도와주는 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

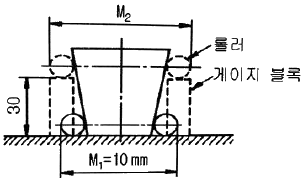

15. 그림에서 플러그 게이지의 기울기가 0.05일 때. M2의 길이 [mm]는? (단, 그림의 치수단위는 mm이다.)

  1. 10.5
  2. 11.5
  3. 13
  4. 16
(정답률: 45%)
  • 플러그 게이지의 기울기는 M2의 길이와 M1의 길이의 차이를 0.05만큼 증가시키는 것을 의미한다. 따라서 M2의 길이는 (M1의 길이) + (0.05 × M1의 길이) = 1.05 × M1의 길이 이다. 그림에서 M1의 길이는 12mm 이므로, M2의 길이는 1.05 × 12mm = 12.6mm 이다. 따라서 정답은 13mm 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 삼각함수에 의하여 각도를 길이로 계산하여 간접적으로 각도를 구하는 방법으로, 블록게이지와 함께 사용하는 측정기는?

  1. 사인 바
  2. 베벨 각도기
  3. 오토 콜리메이터
  4. 콤비네이션 세트
(정답률: 85%)
  • 사인 바는 삼각함수에 의해 각도를 계산하는데 사용되는 도구 중 하나로, 블록게이지와 함께 사용하여 각도를 간접적으로 측정할 수 있습니다. 사인 바는 삼각비 중 하나인 사인 값을 측정하는데 사용되며, 이를 통해 각도를 계산할 수 있습니다. 따라서 사인 바가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 상향절삭과 하향절삭에 대한 설명으로 틀린 것은?

  1. 하향절삭은 상향절삭보다 표면거칠기가 우수하다,
  2. 상향절삭은 하향절삭에 비해 공구의 수명이 짧다,
  3. 상향절삭은 하향절삭과는 달리 백래시 제거장치가 필요하다,
  4. 상향절삭은 하향절삭할 때보다 가공물을 견고하게 고정하여야한다,
(정답률: 79%)
  • "상향절삭은 하향절삭과는 달리 백래시 제거장치가 필요하다,"가 틀린 것이 아닙니다. 상향절삭은 칩이 위쪽으로 나오기 때문에 백래시 제거장치가 필요합니다. 하향절삭은 칩이 아래쪽으로 나오기 때문에 백래시 제거장치가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 주축의 회전운동을 직선 왕복운동으로 변화시킬 때 사용하는 밀링 부속장치는?

  1. 바이스
  2. 분할대
  3. 슬로팅 장치
  4. 래크 절삭 장치
(정답률: 66%)
  • 슬로팅 장치는 회전하는 주축의 운동을 직선 왕복운동으로 변화시키는 부속장치이다. 이를 이용하여 작업물을 정확하게 분할하거나 특정 모양을 만들 수 있다. 따라서 주로 금속가공 등의 산업에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 밀링작업의 단식 분할법에 원주를 15등분 하려고 한다. 이 때 분할대 크랭크의 회전수를 구하고, 15구멍열 분할판을 몇 구멍씩 보내면 되는가?

  1. l회전에 10구멍씩
  2. 2회전에 10구멍씩
  3. 3회전에 10구멍씩
  4. 4회전에 10구멍씩
(정답률: 58%)
  • 밀링작업에서 단식 분할법은 분할대 크랭크를 일정한 각도씩 회전시켜가며 작업을 수행하는 방법이다. 이 문제에서는 원주를 15등분하려고 하므로, 분할대 크랭크를 1회전할 때마다 15도씩 회전시켜야 한다.

    따라서 2회전하면 30도 회전하게 되고, 이때 15등분한 각도는 2도씩이므로 15구멍열 분할판을 10구멍씩 보내면 된다. 즉, 2회전에 10구멍씩 보내면 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 일반적인 손다듬질 작업 공정순서로 옳은 것은?

  1. 정 → 줄 → 스크레이퍼 → 쇠톱
  2. 줄 → 스크레이퍼 → 쇠톱 → 정
  3. 쇠톱 → 정 → 줄 → 스크레이퍼
  4. 스크레이퍼 → 정 → 쇠톱 → 줄
(정답률: 75%)
  • 일반적인 손다듬질 작업 공정순서는 "쇠톱 → 정 → 줄 → 스크레이퍼" 입니다. 이유는 다음과 같습니다.

    1. 쇠톱: 먼저 쇠톱으로 불필요한 부분을 잘라내어 작업할 부위를 정리합니다.
    2. 정: 작업할 부위를 정리한 후, 정밀한 작업을 위해 정으로 표면을 다듬어줍니다.
    3. 줄: 정밀한 작업을 마친 후, 줄로 표면을 더욱 부드럽게 다듬어줍니다.
    4. 스크레이퍼: 마지막으로 스크레이퍼로 표면을 깨끗하게 정리해줍니다.

    따라서, "쇠톱 → 정 → 줄 → 스크레이퍼"가 일반적인 손다듬질 작업 공정순서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 그림과 같이 수직 원통을 30° 정도 경사지게 일직선으로 자른 경우의 전개도로 가장 적합한 형상은?

(정답률: 55%)
  • 수직 원통을 30° 경사로 자르면, 전개도에서는 원통의 윗면과 아랫면이 일직선으로 연결되어야 합니다. 이를 위해서는 전개도에서 윗면과 아랫면이 서로 평행한 직사각형 형태로 배치되어야 합니다. 따라서 ""가 가장 적합한 형상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. SM20C의 재료기호에서 탄소 함유랑은 몇 %정도인가?

  1. 0.18 ~ 0.23 %
  2. 0.2 ~ 0.3 %
  3. 2.0 ~ 3.0 %
  4. 18 ~ 23%
(정답률: 69%)
  • SM20C은 탄소강으로, 탄소 함유량은 0.18 ~ 0.23%입니다. 이는 재료기호에서 표기된 정보이며, 이 범위 내에서 탄소 함유량이 조절됩니다. 다른 보기들은 SM20C와는 다른 재료들의 탄소 함유량 범위를 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

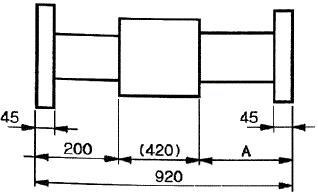

23. 다음 그럼에서 “A"의 치수는 얼마인가?

  1. 200
  2. 225
  3. 250
  4. 300
(정답률: 87%)
  • "A"의 치수는 "B"와 "C"의 합과 같으므로 200+100=300이다. 따라서 정답은 "300"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 대상물의 일부를 파단한 경계 또는 일부를 떼어낸 경계를 표시하는 선으로 옳은 것은?

  1. 가는 1점 쇄선
  2. 가는 2점 쇄선
  3. 가는 1점 쇄선으로 끝부문 및 방향이 변하는 부분을 굵게 한 선
  4. 불규칙한 파형의 가는 실선
(정답률: 67%)
  • 대상물의 일부를 파단한 경계나 일부를 떼어낸 경계는 일정한 패턴이나 규칙성이 없기 때문에 불규칙한 파형의 가는 실선으로 표시해야 한다. 다른 보기들은 일정한 패턴이나 규칙성이 있는 경우에 사용되는 표시 방법이므로 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 보기는 제3각법 정투상도로 그린 그림이다. 정면도로 가장 적합한 투상도는?

(정답률: 66%)
  • 정면에서 보면 가장 많은 정보를 얻을 수 있기 때문에, 정면에서 가장 가까운 투상도인 ""이 가장 적합하다. 다른 투상도들은 적절한 정보를 제공하지 못하거나, 너무 멀어서 세부적인 정보를 파악하기 어렵다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 도면 작성 시 가는 실선을 사용하는 경우가 아닌 것은?

  1. 특별히 범위나 영역을 나타내기 위한 틀의 선
  2. 반복되는 자세한 모양의 생략을 나타내는 선
  3. 테이퍼가 진 모양을 설명하기 위해 표시하는 선
  4. 소재의 굽은 부분이나 가공 공정을 표시하는 선
(정답률: 48%)
  • "특별히 범위나 영역을 나타내기 위한 틀의 선"은 도면에서 특정 부분의 범위나 영역을 나타내기 위해 사용되는 선으로, 그림의 구성을 명확하게 하기 위해 사용됩니다. 다른 보기들은 모두 실제 물체의 모양이나 가공 공정을 나타내기 위한 선으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

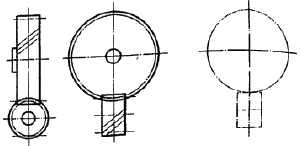

27. 그림은 맞물리는 어떤 기어를 나타낸 간략도이다. 이 기어는 무엇인가?

  1. 스퍼기어
  2. 헬리컬 기어
  3. 나사 기어
  4. 스파이럴 베벨기어
(정답률: 54%)
  • 그림에서 보이는 기어는 나사 모양으로 되어 있으며, 회전운동을 변환하는 기능을 가지고 있기 때문에 "나사 기어"라고 부른다. 다른 보기들은 모두 회전운동을 변환하는 기능을 가지고 있지만, 그림과는 다른 형태를 가지고 있기 때문에 정답이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 최대 실체 공차방식을 적용할 때 공차붙이 형체와 그 데이텀 형체 두 곳에 함께 적용하는 경우로 옳 게 표현한 것은?

(정답률: 53%)
  • 정답은 ""입니다. 이유는 최대 실체 공차방식은 공차붙이 형체와 데이텀 형체 모두에 적용되어야 하기 때문입니다. 따라서 두 형체에 모두 적용된 ""가 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 나사의 표시법 중 관용 평행나사 “A"급을 표시하는 방법으로 옳은 것은?

  1. Rc 1/2 A
  2. G 1/2 A
  3. A Rc 1/2
  4. A G 1/2
(정답률: 67%)
  • 나사의 표시법 중 "A"급은 관용 평행나사를 의미합니다. 이러한 나사는 일반적으로 기계나 장비에서 자주 사용되며, 나사의 표준화를 위해 국제적으로 통용되고 있습니다.

    따라서, "A"급을 표시하는 방법은 나사의 직경과 나사의 규격을 함께 표시하는 것입니다. 이때, 직경은 외경을 기준으로 하며, 규격은 나사의 쓰레드 형태와 피치를 나타냅니다.

    보기 중에서 "G 1/2 A"가 정답인 이유는 다음과 같습니다. "G"는 나사의 규격을 나타내는 기호 중 하나로, "BSP (British Standard Pipe)" 규격을 의미합니다. "1/2"는 나사의 직경을 나타내는 숫자로, 외경이 1/2인 나사를 의미합니다. 마지막으로 "A"는 관용 평행나사를 나타내는 기호입니다. 따라서, "G 1/2 A"는 외경이 1/2이고 BSP 규격을 따르며 관용 평행나사인 나사를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 보기와 같은 용접기호의 설명으로 옳은 것은?

  1. 화살표쪽 에서 50mm 용접길이의 맞대기 용접
  2. 화살표 반대쪽에서 50mm 용접길이의 맞대기 용접
  3. 화실표 쪽에서 두께가 6mm인 필릿 용접
  4. 화실표 반대쪽에서 두께가 6mm인 필릿 용접
(정답률: 72%)
  • 주어진 용접기호에서 화살표쪽에서 50mm 용접길이의 맞대기 용접이라는 것은, 두 개의 부재가 맞닿아 있는 부분에서 50mm 길이만큼 용접을 한다는 것을 의미합니다. 이에 반해, 화살표 반대쪽에서 50mm 용접길이의 맞대기 용접은 다른 부재와 맞닿아 있는 부분에서 50mm 길이만큼 용접을 한다는 것이며, 화살표 쪽과 반대쪽에서 두께가 6mm인 필릿 용접은 부재의 두께가 6mm인 부분에서 용접을 한다는 것을 의미합니다. 따라서, 정답은 "화살표쪽 에서 50mm 용접길이의 맞대기 용접"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 가공방법의 표시 기호에서 “SPBR"은 무슨 가공인가?

  1. 기어 셰이빙
  2. 액체 호닝
  3. 배럴 연마
  4. 훗 블라스팅
(정답률: 76%)
  • SPBR은 "배럴 연마"를 나타내는 기호입니다. 이는 작은 부품들을 들어있는 통에 연마재료와 함께 넣고 회전시켜 부품의 표면을 연마하는 방법입니다. 이 방법은 부품의 표면을 균일하게 연마할 수 있어서 정밀한 가공이 필요한 부품에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. “2줄 M20 × 2”와 같은 나사 표시 기호에서 리드는 얼마인가?

  1. 5 mm
  2. 2 mm
  3. 3 mm
  4. 4 mm
(정답률: 76%)
  • 리드는 나사 한 번 회전 시 나사가 나아가는 거리를 말한다. "2줄 M20 × 2"에서 "2"는 나사의 리드를 나타내며, "M20 × 2"는 나사의 직경과 나사의 리드를 나타낸다. 따라서 리드는 2mm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 바퀴의 암(arm), 형강 등과 같은 제품을 단면을 나타낼 때, 전단면을 90°회전하거나 절단할 곳의 전후를 끊어서 그 사이에 단면도를 그리는 방법은?

  1. 전단면도
  2. 부문 단면도
  3. 계단 단면도
  4. 회전도시 단면도
(정답률: 84%)
  • 회전도시 단면도는 제품의 전단면을 90° 회전하거나 절단한 후, 그 사이에 단면도를 그리는 방법이다. 이 방법은 제품의 구조와 형태를 더욱 명확하게 보여주며, 회전하는 도시의 모습과도 비슷하여 회전도시 단면도라고 불린다. 따라서, 이 방법이 바퀴의 암이나 형강 등과 같은 제품의 단면을 나타낼 때 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 합금 공구강의 재질 기호가 아닌 것은?

  1. STC 60
  2. STD 12
  3. STF 6
  4. STS 21
(정답률: 45%)
  • 정답: "STC 60"

    설명: "STC 60"은 합금 공구강의 재질 기호가 아닙니다. 합금 공구강의 재질 기호는 대개 "ST"로 시작하며, 그 뒤에 숫자와 함께 알파벳이 붙습니다. 예를 들어, "STD 12"는 합금 공구강의 재질 기호입니다. "STC 60"은 어떤 재질인지 알 수 없으며, 가능성 있는 경우로는 제조사나 사용 용도 등을 나타내는 코드일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 가는 실선으로 나타내지 않는 선은?

  1. 지시선
  2. 치수선
  3. 해칭선
  4. 피치선
(정답률: 77%)
  • 정답은 "피치선"입니다.

    - 지시선: 제품의 형상, 위치, 크기 등을 나타내는 선으로, 가는 실선으로 표현합니다.
    - 치수선: 제품의 크기를 나타내는 선으로, 가는 실선으로 표현합니다.
    - 해칭선: 제품 내부의 구조를 나타내는 선으로, 점선이나 철저선으로 표현합니다.
    - 피치선: 제품의 입체적인 형상을 나타내는 선으로, 점선이나 철저선으로 표현합니다. 가는 실선으로 나타내지 않는 이유는, 피치선은 제품의 입체적인 형상을 나타내기 때문에, 가는 실선으로 표현하면 혼란스러울 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 입체도에서 화살표 방향 투상도로 가장 적함한 것은?

(정답률: 80%)
  • 화살표 방향 투상도에서는 입체도에서 가장 먼 위치에 있는 것이 가장 적합하다. 따라서, ""이 정답이다. 이유는 입체도에서 가장 먼 위치에 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 보기는 제3각법 정투상도로 그린 그림이다. 우측면도로 가장 적합한 것은?

(정답률: 72%)
  • 정답은 "" 이다. 이유는 우측면도에서 차선이 분리되어 있고, 좌회전 차량과 우회전 차량이 충돌할 가능성이 없기 때문이다. 또한, 좌회전 차량이 우회전 차량의 진행 방향을 가로막지 않으므로 교통 흐름이 원활하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

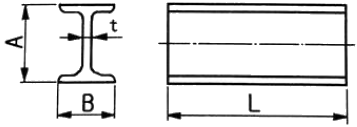

38. 다음과 같은 I 형강 재료의 표시법으로 옳은 것은?

  1. I AxBxt - L
  2. txl AxB - L
  3. L - IxAxBxt
  4. I BxAxt - L
(정답률: 80%)
  • 정답은 "I AxBxt - L"이다.

    - I: 형태를 나타내는 기호로, I는 I형강을 의미한다.
    - AxB: 단면의 형태를 나타내는 기호로, A와 B는 각각 폭과 높이를 나타낸다.
    - t: 단면의 두께를 나타내는 기호이다.
    - L: 길이를 나타내는 기호이다.

    따라서, "I AxBxt - L"은 I형강의 단면 형태가 AxB이고 두께가 t이며 길이가 L인 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 체인 스프로킷 휠의 피치원 지름을 나타내는 선의 종류는?

  1. 가는 실선
  2. 가는 1점 쇄선
  3. 가는 2점 쇄선
  4. 굵은 1점 쇄선
(정답률: 76%)
  • 체인 스프로킷 휠의 피치원 지름을 나타내는 선은 "가는 1점 쇄선"이다. 이는 피치원 지름이 중요한 정보이기 때문에, 가장 강조하고자 하는 선의 종류인 1점 쇄선을 사용하며, 그 중에서도 선이 가늘어서 깔끔하게 표시할 수 있는 가는 1점 쇄선을 선택한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 구멍의 치수는 , 축의 치수는 일 때. 최대 틈새는?

  1. 0.004
  2. 0.005
  3. 0.007
  4. 0.009
(정답률: 83%)
  • 최대 틈새는 구멍과 축의 차이 중 가장 큰 값이다. 따라서 최대 틈새는 0.007이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃ 이하에서 열처리하는 방법은?

  1. 저온뜨임
  2. 심냉처리
  3. 마템퍼링
  4. 용체화처리
(정답률: 82%)
  • 심냉처리는 강재를 0℃ 이하의 온도로 빠르게 냉각시켜서 잔류 오스테나이트를 제거하고 치수변화를 방지하는 열처리 방법이다. 이 방법은 강재 내부의 열이 균일하게 분포되어 있어야 하므로, 강재를 심(중심)에 놓고 냉각시키는 방법이다. 이를 통해 강재의 내부 구조가 안정화되어 내구성과 강도가 향상된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 열간 가공과 냉간 가공을 구별하는 온도는?

  1. 포정 온도
  2. 공석 온도
  3. 공정 온도
  4. 재결정 온도
(정답률: 76%)
  • 재결정 온도는 금속의 결정 구조를 재배열하는 온도로, 열간 가공과 냉간 가공을 구별하는 기준이 된다. 열간 가공은 재결정 온도 이상에서 이루어지며, 냉간 가공은 재결정 온도 이하에서 이루어진다. 따라서, 정답은 "재결정 온도"이다. 포정 온도는 금속의 표면처리를 위한 온도, 공석 온도는 금속의 용융점보다 낮은 온도에서 금속을 가공하는 기술, 공정 온도는 제조 공정에서 필요한 온도를 말한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 소결합금으로 된 공구강은?

  1. 초경합금
  2. 스프링강
  3. 탄소공구강
  4. 기계구조용강
(정답률: 75%)
  • 초경합금은 소결합금 중에서도 높은 강도와 내식성을 가지고 있어 공구강으로 많이 사용됩니다. 따라서 소결합금으로 된 공구강은 초경합금입니다. 스프링강은 탄성이 뛰어나서 스프링 등에 사용되며, 탄소공구강은 탄소 함량이 높아 내마모성이 뛰어나기 때문에 금형 등에 사용됩니다. 기계구조용강은 기계 부품 등에 사용되며, 강도와 내식성이 중요한 곳에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?

  1. 인성이 클 것
  2. 취성이 클 것
  3. 고온경도가 클 것
  4. 내마멸성이 클 것
(정답률: 76%)
  • "취성이 클 것"이 틀린 것입니다. 공구 재료가 갖추어야 할 일반적 성질은 인성이 클 것, 고온경도가 클 것, 내마멸성이 클 것입니다. 취성이 클 경우, 재료가 쉽게 파손되거나 부식될 수 있기 때문에 바람직한 성질이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 플라스틱 재료의 일반적인 성질을 설명한 것 중 틀린 것은?

  1. 열에 약하다.
  2. 성형성이 좋다.
  3. 표면경도가 높다.
  4. 대부분 전기 절연성이 좋다.
(정답률: 77%)
  • 플라스틱 재료의 일반적인 성질 중 "표면경도가 높다."는 틀린 설명입니다. 플라스틱 재료는 일반적으로 표면경도가 낮아서 매끄럽고 윤기있는 표면을 가지기 어렵습니다. 이는 플라스틱 재료의 특성 중 하나로, 표면처리나 코팅 등의 추가적인 처리가 필요할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양은?

  1. 편상흑연
  2. 괴상흑연
  3. 구상흑연
  4. 공정상흑연
(정답률: 81%)
  • 구상흑연은 주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양입니다. 이는 구상흑연의 결정 구조가 3차원적으로 복잡하게 구성되어 있기 때문입니다. 따라서 구상흑연은 주철의 강도와 내구성을 향상시키는 데에 적합한 소재로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이용되는 청동은?

  1. 납청동
  2. 인청동
  3. 베릴륨 청동
  4. 알루미늄 청동
(정답률: 65%)
  • 베릴륨 청동은 베릴륨을 첨가하여 강도와 내열성, 내식성이 뛰어난 석출 경화성 합금으로, 베어링 및 고급 스프링 재료로 많이 사용됩니다. 다른 청동 합금들과 비교하여 높은 강도와 내식성을 가지고 있어서, 고온에서도 안정적인 성능을 발휘할 수 있습니다. 또한, 베릴륨 청동은 내부 응력이 적어서 가공성이 우수하며, 우수한 연성과 가공성을 가지고 있어서 다양한 형태로 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 발전기, 전동기, 변압기 등의 철심 재료에 가장 적합한 특수강은?

  1. 규소강
  2. 베어링강
  3. 스프링강
  4. 고속도공구강
(정답률: 57%)
  • 발전기, 전동기, 변압기 등의 장비에서는 전자기장이 발생하므로 자기강성이 높은 재료가 필요합니다. 이러한 요구사항을 충족시키기 위해 규소강이 가장 적합합니다. 규소강은 자기강성이 높아 전자기장에 강하며, 높은 인성과 인장강도를 가지고 있어 변형이 적고 내구성이 뛰어나기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 알루미늄의 성질로 틀린 것은?

  1. 비중이 악 7.8이다,
  2. 면심입방격자 구조이다,
  3. 용융점은 악 660℃이다,
  4. 대기중에서는 내식성이 좋다,
(정답률: 61%)
  • 알루미늄의 비중은 2.7이므로 "비중이 악 7.8이다,"는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 담금질 조직 중에 냉각속도가 가장 빠를 때 나타나는 조직은?

  1. 소르바이트
  2. 마텐자이트
  3. 오스테나이트
  4. 트루스타이트
(정답률: 70%)
  • 담금질 조직 중에 냉각속도가 가장 빠를 때는 강도가 높은 마텐자이트 조직이 형성됩니다. 냉각속도가 빠를수록 용체에서 고체로 변화하는 속도가 빨라져서, 마텐자이트 조직이 형성됩니다. 이 조직은 강도가 높고 경도가 높아서, 경화처리 등에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동력은 약 몇 kW 인가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)

  1. 7.8
  2. 6.4
  3. 5.6
  4. 5.0
(정답률: 19%)
  • 전달동력은 다음과 같이 계산할 수 있다.

    전달동력 = (회전수 × 토크) ÷ 9550

    여기서 토크는 다음과 같이 계산할 수 있다.

    토크 = 파워 × 9550 ÷ 회전수

    파워는 전달하고자 하는 동력이므로, 이 문제에서는 구하고자 하는 값이다. 따라서 다음과 같이 토크를 구할 수 있다.

    토크 = 파워 × 9550 ÷ 회전수 = (전달동력 × 9550) ÷ 회전수

    스프로킷 휠과 롤러 체인의 파단하중과 안전율을 고려하여, 다음과 같이 토크를 구할 수 있다.

    토크 = (22.10kN ÷ 15) × (잇수 ÷ 2) × (피치 ÷ 1000) × (π ÷ 30) = 1.45 × 잇수 × 피치

    따라서 전달동력은 다음과 같이 구할 수 있다.

    전달동력 = (회전수 × 토크) ÷ 9550 = (500 × 1.45 × 32 × 12.7 ÷ 1000) ÷ 9550 ≈ 5.0

    따라서 정답은 "5.0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 0.45 t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응력이 48MPa라 할 때, 다음 미터나사 중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고. 적합한 사양 중 가장 작은 크기를 선정한다.)

  1. M14
  2. M16
  3. M18
  4. M20
(정답률: 35%)
  • 먼저, 물체의 무게를 힘으로 환산해야 한다. 0.45 t는 4500 N이므로, 이는 볼트에 작용하는 힘이 된다. 이 힘을 지지할 수 있는 나사의 직경을 구하기 위해, 볼트의 인장응력과 나사의 인장강도를 이용해 계산한다.

    나사의 인장강도는 일반적으로 800 MPa 이상이므로, 볼트의 허용인장응력인 48 MPa보다 크다. 따라서, 볼트가 파괴되지 않도록 하기 위해서는 나사의 직경을 늘려야 한다.

    나사의 직경은 힘과 인장응력, 그리고 나사의 단면적과 관련이 있다. 인장응력은 힘을 나사의 단면적으로 나눈 값으로 계산할 수 있다. 따라서, 인장응력이 허용인장응력인 48 MPa가 되도록 나사의 직경을 선택하면 된다.

    가장 작은 크기를 선택해야 하므로, 다음 미터나사 중 가장 적합한 것은 M14이다. M14의 골지름은 14 mm이므로, 바깥지름은 1.25배인 17.5 mm가 된다. 이 직경의 나사는 48 MPa의 인장응력을 견딜 수 있으므로, 가장 적합한 사양이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는데, 이 때 나타나는 탄성을 이용한 스프링은?

  1. 토션바
  2. 벌류트 스프링
  3. 와이어 스프링
  4. 비틀림 코일스프링
(정답률: 63%)
  • 원형 봉에 비틀림 모멘트를 가하면 봉이 비틀리면서 비틀림 변형이 생기게 됩니다. 이 때, 비틀림 변형에 의해 생긴 탄성을 이용하여 스프링을 만들 수 있습니다. 이러한 스프링을 토션바라고 합니다. 토션바는 원형 봉을 중심으로 회전하면서 생기는 비틀림 변형에 의해 탄성을 가지게 됩니다. 따라서, 토션바는 비틀림 변형에 대한 탄성을 이용하여 스프링을 만들 수 있는 대표적인 예시입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 용접이음의 단점에 속하지 않는 것은?

  1. 내부 결함이 생기기 쉽고 정확한 검사가 어럽다,
  2. 용접공의 기능에 따라 용접부의 강도가 좌우된다,
  3. 다른 이음작업과 비교하여 작업 공정이 많은 편이다,
  4. 잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다,
(정답률: 77%)
  • "다른 이음작업과 비교하여 작업 공정이 많은 편이다,"는 용접이음의 단점이 아니라 특징이다. 용접은 다른 이음작업과 비교하여 작업 공정이 많은 편이기 때문에 작업 시간과 비용이 높아질 수 있지만, 용접이 가능한 부위가 넓고 강도가 높은 이음을 만들 수 있다는 장점이 있다. 따라서 이 문항에서는 "다른 이음작업과 비교하여 작업 공정이 많은 편이다,"가 단점이 아니라는 것을 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 볼 베어링에서 수명에 대한 설명으로 옳은 것은?

  1. 베어링에 작용하는 하중의 3승에 비례한다
  2. 베어링에 작용하는 하중의 3승에 반비례한다,
  3. 베어링에 작용하는 하중의 10.3승에 비례한다,
  4. 베어링에 작용하는 하중의 10/3승에 반비례한다,
(정답률: 66%)
  • 정답은 "베어링에 작용하는 하중의 3승에 반비례한다," 이다. 이는 베어링의 수명은 하중이 증가할수록 감소한다는 것을 의미한다. 하중이 증가하면 베어링 내부의 부품들이 마찰하며 마모되기 때문에 수명이 감소한다. 하지만 하중이 증가할수록 베어링 내부의 부품들이 더욱 견고하게 설계되어 있기 때문에 하중의 3승에 반비례하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 전달동력 2.4 kW, 회전수 1800 rpm을 전달하는 축의 지름은 악 몇 mm이상으로 해야 하는가? (단, 축의 허용전단응력은 20MpaOl다.)

  1. 20
  2. 12
  3. 15
  4. 17
(정답률: 37%)
  • 축의 지름은 전달하는 동력과 회전수, 그리고 허용전단응력에 따라 결정된다. 이 문제에서는 전달동력과 회전수가 주어졌으며, 허용전단응력도 주어졌다. 따라서, 축의 지름을 구하기 위해서는 다음과 같은 공식을 사용할 수 있다.

    d = (16T/πτ)^1/3

    여기서, d는 축의 지름, T는 전달동력, τ는 허용전단응력이다. 이 문제에서는 T = 2.4 kW, τ = 20 MPa로 주어졌다. 따라서,

    d = (16 × 2.4 × 10^3 / π × 20 × 10^6)^1/3
    = 14.98 mm

    따라서, 축의 지름은 15 mm 이상이어야 한다. 따라서, 정답은 "15"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 묻힘 키(sunk key)에 생기는 전단응력을 τ, 압축응력을 σc 라고 할 때 이면 키 폭 b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)

  1. b = h
  2. h = b/4
  3. b = h/2
  4. b = 2h
(정답률: 38%)
  • 전단응력 τ는 키의 높이 방향으로 작용하므로, τ = V/A = V/(bh) 이다. 여기서 A는 키 단면적이고, V는 전단력이다. 압축응력 σc는 키의 폭 방향으로 작용하므로, σc = P/A = P/(bh) 이다. 여기서 P는 압축력이다.

    따라서, τ/σc = (V/P) / (bh/bh) = V/P 이다. 이 값이 1이 되어야 하므로, V/P = 1 이어야 한다. 즉, 전단력과 압축력이 같아야 한다.

    이때, 전단력 V는 키의 높이 방향으로 작용하므로, V = τbh 이다. 압축력 P는 키의 폭 방향으로 작용하므로, P = σcbh 이다. 따라서, V/P = τ/σc = (τbh) / (σcbh) = τ/σc 이므로, τ/σc = b/h 이다.

    따라서, b/h = τ/σc = 1 이어야 하므로, b = h 이다. 따라서 정답은 "b = h" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?

  1. 베벨 기어
  2. 헬리컬 기어
  3. 래크와 피니언
  4. 웜 기어
(정답률: 72%)
  • 래크와 피니언은 피치원 지름이 무한대로 커지면 회전운동을 직선운동으로 바꿀 수 있는 기어입니다. 이는 래크가 직선으로 움직이면서 피니언의 이빨과 맞물리면서 직선운동을 만들어내기 때문입니다. 베벨 기어와 헬리컬 기어는 회전운동을 전달하는 기어이지만, 직선운동으로 바꾸는 기능은 없습니다. 웜 기어는 회전운동을 직선운동으로 바꿀 수 있지만, 효율이 낮아서 사용이 제한적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기계요소로서 내연기관의 개폐기구 등에 사용되는 것은?

  1. 마찰차(friction wheel)
  2. 클러치(clutch)
  3. 기어(gear)
  4. 캠(cam)
(정답률: 63%)
  • 캠은 회전운동을 왕복운동으로 변환시키는 데 사용되는 기계요소 중 하나입니다. 캠은 회전하는 축과 그 축 주위에 회전하는 캠 프로파일로 구성되어 있으며, 캠 프로파일의 형태에 따라 왕복운동을 수행하는 부품이 움직입니다. 내연기관의 개폐기구 등에 캠이 사용되는 이유는, 캠의 형태를 조절함으로써 개폐기구의 개방과 폐쇄를 조절할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 드럼의 지름 600mm인 브레이크 시스템에서 98.1 Nm의 제동 토크를 발성시키고자 할 때 블록을 드럼에 밀어붙이는 힘은 악 몇 KN인가? (단, 접촉부 마찰계수는 0.3이다.)

  1. 0.54
  2. 1.09
  3. 1.51
  4. 1.96
(정답률: 44%)
  • 제동 토크 = 블록과 드럼의 반지름(r) 곱에 마찰계수(μ)와 블록에 작용하는 힘(F)을 곱한 값으로 나타낼 수 있다.

    즉, T = rμF

    여기서 r = 0.6m, μ = 0.3, T = 98.1Nm 이므로

    98.1 = 0.6 × 0.3 × F

    F = 98.1 / (0.6 × 0.3)

    F = 545N

    이제 이 값을 kN으로 변환하면

    F = 0.545kN

    따라서 정답은 1.09이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. 다음 중 기본적인 2차원 동차 좌표 변환으로 몰 수 없는 것은?

  1. extrusion
  2. translation
  3. rotation
  4. reflection
(정답률: 53%)
  • "extrusion"은 2차원 도형을 3차원으로 확장시키는 변환이기 때문에 기본적인 2차원 동차 좌표 변환으로는 몰 수 없다. 나머지 보기들은 모두 2차원 동차 좌표 변환으로 가능하다. "translation"은 이동 변환, "rotation"은 회전 변환, "reflection"은 대칭 변환을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. CAD 소프트웨어가 반드시 갖추고 있어야 할 기능으로 거리가 먼 것은?

  1. 화면 제어 기능
  2. 치수 기입 기능
  3. 도형 편집 기능
  4. 인터넷 기능
(정답률: 86%)
  • CAD 소프트웨어는 주로 컴퓨터를 통해 설계 작업을 수행하는데, 이 작업에서 인터넷 기능은 필수적이지 않습니다. 다른 기능들은 설계 작업에 필수적인 기능들이지만, 인터넷 기능은 설계 작업과 직접적인 연관성이 없습니다. 따라서 인터넷 기능은 CAD 소프트웨어가 반드시 갖추고 있어야 할 기능이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. x2 + y2- 25 = 0인 원 이 있다. 원 상의 점(3,4)에서 접선의 방정식으로 옳은 것은?

  1. 3x + 4y - 25 = 0
  2. 3x + 4y - 50 = 0
  3. 4x + 3y - 25 = 0
  4. 4x + 3y - 50 = 0
(정답률: 63%)
  • 원의 방정식을 x2 + y2 - 25 = 0으로 주어졌으므로, 이를 x에 대해 미분하면 2x가 되고, y에 대해 미분하면 2y가 된다. 따라서 (3,4)에서의 접선의 기울기는 -3/4가 된다. 또한, 접선은 (3,4)를 지나므로 접선의 방정식은 y - 4 = (-3/4)(x - 3)으로 나타낼 수 있다. 이를 정리하면 3x + 4y - 25 = 0이 된다. 따라서 정답은 "3x + 4y - 25 = 0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. (x+7)2 + (y-4)2 = 64 인 원의 중심좌표와 반지름을 구하면?

  1. 중심좌표 (-7,4), 반지름 8
  2. 중심좌표 (7, -4), 반지름 8
  3. 중심좌표 (-7,4), 반지름 64
  4. 중심좌표 (7, -4), 반지름 64
(정답률: 64%)
  • 원의 일반식 (x-a)² + (y-b)² = r² 에서 중심좌표는 (a,b)이고 반지름은 r이다.
    따라서 (x+7)² + (y-4)² = 64에서 중심좌표는 (-7,4)이고 반지름은 8이다.
    이유는 원의 일반식에서 x+7은 (x-(-7))이므로 중심좌표의 x값은 -7이고, y-4는 (y-4)이므로 중심좌표의 y값은 4이다. 또한 반지름은 64의 제곱근인 8이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 슬리드 모델링 방식 중 B-rep과 비교한 CSG의 특징이 아닌 것은?

  1. 불리언 연산자 사용으로 명확한 모델생성이 쉽다.
  2. 데이터가 간결하여 필요 메모리가 적다,
  3. 형상 수정이 용이하고 체적, 중량을 계산할 수 있다,
  4. 투상도, 투시도, 전개도, 표면적 계산이 용이하다,
(정답률: 54%)
  • CSG 모델링 방식은 불리언 연산자를 사용하여 명확한 모델 생성이 쉽고, 데이터가 간결하여 필요 메모리가 적으며, 형상 수정이 용이하고 체적, 중량을 계산할 수 있습니다. 하지만 B-rep 모델링 방식과 비교하여 투상도, 투시도, 전개도, 표면적 계산이 용이하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 서피스 모델에서 사용되는 기본곡면의 종류에 속하지 않는 것은?

  1. Revolved surface
  2. Topology surface
  3. Sweep surface
  4. Bezier surface
(정답률: 60%)
  • Topology surface은 서피스 모델에서 사용되는 기본곡면의 종류에 속하지 않는다. 이는 기하학적 모양을 정의하는 것이 아니라, 모델의 구조와 관련된 정보를 나타내는 것이기 때문이다. 다른 보기들은 모두 서피스 모델에서 사용되는 기본곡면의 종류에 속한다. Revolved surface는 회전하는 곡면, Sweep surface는 경로를 따라 이동하는 곡면, Bezier surface는 베지어 곡면을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 솔리드 모델링 기법의 일종인 특징형상 모델링 기법에 대한 설명으로 옳지 않은 것은?

  1. 모델링 입력을 설계자 또는 제작자에게 익숙한 형상 단위로 하자는 것이다,
  2. 각각의 형상단위는 주요 치수를 파라미터로 입력하도록 되어있다,
  3. 전형적인 특징현상은 모떼기, 구멍, 필릿, 슬롯 등이 있다,
  4. 사용 분야와 사용자에 관계없이 특징형상의 종류가 항상 일정하다는 것이 장점이다,
(정답률: 48%)
  • "사용 분야와 사용자에 관계없이 특징형상의 종류가 항상 일정하다는 것이 장점이다,"가 옳지 않은 것이다. 이는 장점이 아닌 단점이다. 특징형상 모델링은 일정한 형상 단위를 사용하기 때문에 다양한 형상을 표현하기 어렵다는 단점이 있다. 따라서 사용 분야와 사용자의 요구에 따라 새로운 형상 단위를 추가해야 할 수도 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 곡선들 중에서 원추단면 곡선(conic section curve)이 아닌 것은?

  1. 포물선(paravola)
  2. 타원(ellipse)
  3. 대수곡선 (algebraic curve)
  4. 쌍곡선(hyperbola)
(정답률: 69%)
  • 대수곡선은 다양한 형태의 곡선들을 포함하는 범주적인 개념으로, 다항식의 방정식으로 정의되는 곡선을 의미합니다. 따라서 포물선, 타원, 쌍곡선은 모두 대수곡선에 속하며, 원추단면 곡선은 대수곡선이 아닙니다. 원추단면 곡선은 원뿐만 아니라 타원, 쌍곡선, 포물선 등의 특수한 형태의 대수곡선 중에서도 특별한 성질을 가지는 곡선으로, 원추의 단면으로 나타나는 곡선을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 동차좌표(homogeneous coordinate)에 의한 표현을 바르게 설명한 것은?

  1. N차원의 벡터를 N-l차원의 벡터로 표현한 것이다.
  2. N차원의 벡터를 N+l차원의 벡터로 표현한 것이다.
  3. N차원의 벡터를 N(N-l)차원의 벡터로 표현 한 것이다.
  4. N차원의 벡터를 N(N+l)차원의 벡터로 표현 한 것이다.
(정답률: 44%)
  • 동차좌표는 N차원의 벡터를 N+1차원의 벡터로 표현한 것입니다. 이는 벡터의 마지막 차원에 1을 추가하여 표현하는 것으로, 이를 통해 벡터의 변환을 행렬곱으로 표현할 수 있습니다. 따라서 정답은 "N차원의 벡터를 N+l차원의 벡터로 표현한 것이다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 플로터 형식에 있어서 펜(pen)식과 래스터(raster)식으로 구분할 때 다음 중 펜식 플로터에 속하는 것은?

  1. 정전식
  2. 잉크셋식
  3. 리니어 모터식
  4. 열전사식
(정답률: 47%)
  • 리니어 모터식은 펜을 수직으로 움직이는 방식으로, 펜의 위치를 정확하게 제어할 수 있어 선의 정확도가 높습니다. 따라서 펜식 플로터 중에서도 가장 정밀한 선을 그릴 수 있는 방식입니다. 반면에 정전식, 잉크셋식, 열전사식은 모두 래스터식 플로터로, 선을 작은 점들로 이루어진 그림으로 만들어내는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 3차원 형상을 표현하는데 있어서 사용하는 Z-buffer 방법은 무엇을 의미하는가?

  1. 음영을 나타내기 위한 방법
  2. 은선 또는 은면을 제거하기 위한 방법
  3. view-prot에 모델을 나타내기 위한 방법
  4. 두 곡면을 부드럽게 연결하기 위한 방법
(정답률: 56%)
  • Z-buffer 방법은 3차원 형상을 표현할 때, 각 픽셀의 깊이(depth) 값을 저장하고, 가장 앞쪽에 있는 픽셀부터 차례로 그려나가면서, 뒤쪽에 있는 은선 또는 은면을 제거하는 방법입니다. 따라서 "은선 또는 은면을 제거하기 위한 방법"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 공학적 해석(부피, 무게중심, 관성모멘트 등의 계산)을 적용할 때 쓰는 가장 적합한 모델은?

  1. 솔리드 모델
  2. 서피스 모델
  3. 와이어프레임 모델
  4. 데이터 모델
(정답률: 80%)
  • 솔리드 모델은 3차원 공간에서 물체의 부피, 무게중심, 관성모멘트 등을 정확하게 계산할 수 있는 모델이다. 이는 물체의 내부 구조를 포함하여 모델링하기 때문에 부피와 무게중심 등의 물리적 특성을 정확하게 계산할 수 있다. 따라서 공학적 해석에 가장 적합한 모델로 평가된다. 서피스 모델은 물체의 표면만 모델링하기 때문에 부피와 무게중심 등의 물리적 특성을 정확하게 계산하기 어렵다. 와이어프레임 모델은 물체의 구조를 단순화하여 모델링하기 때문에 정확한 부피와 무게중심 등의 계산이 어렵다. 데이터 모델은 데이터베이스 설계에 사용되는 모델로, 공학적 해석에는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 컬러 잉크젯 플로터에 사용되는 기본적인 색상이 아닌 것은?

  1. magenta
  2. black
  3. cyan
  4. green
(정답률: 51%)
  • 컬러 잉크젯 플로터에서 사용되는 기본적인 색상은 시안(cyan), 마젠타(magenta), 그리고 블랙(black)입니다. 그러나 "green"은 기본 색상이 아닙니다. 이유는 시안과 마젠타를 혼합하여 녹색을 만들 수 있기 때문입니다. 따라서, 녹색은 추가적인 색상으로 사용될 수 있지만, 기본 색상은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 반지름이 R이고 피치(pitch)가 p인 나사의 나선(helix)을 나선의 회전각(x축과 이루는 각) θ에 대한 매개변수식으로 나타낸 것으로 옳은 것은? (단, 는 각각 x. y, z축 방향의 단위벡터이다.)

(정답률: 33%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 지정된 점(정점 또는 조정점)을 모두 통과하도록 고안된 곡선은?

  1. Bezier curve
  2. B-spline curve
  3. Spline curve
  4. NURBS curve
(정답률: 57%)
  • "Spline curve"는 지정된 점을 모두 통과하면서도 부드러운 곡선을 만들어내는 곡선으로, 다른 보기인 "Bezier curve"와 "B-spline curve"는 지정된 점을 통과하지 않을 수 있습니다. 또한, "NURBS curve"는 "Non-Uniform Rational B-Spline curve"의 약자로, "B-spline curve"의 확장판이지만 복잡한 수학적 계산이 필요하므로 "Spline curve"보다 더 복잡합니다. 따라서, "Spline curve"가 지정된 점을 모두 통과하면서도 부드러운 곡선을 만들어내는 가장 적절한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. CAD를 이용한 설계 과정이 종래의 제도판에서 제도기를 이용하여 2차원적으로 작업하는 설계과정과의 차이점에 해당하지 않는 것은?

  1. 개념 설계 단계를 거치는 점
  2. 전산화된 데이터베이스를 활용한다는 점
  3. 컴퓨터에 의한 해석을 용이하게 할 수 있다는 점
  4. 형상을 수치 데이터화하여 데이터베이스에 저장한다는 점
(정답률: 72%)
  • CAD를 이용한 설계 과정과 종래의 제도판에서 제도기를 이용하여 2차원적으로 작업하는 설계과정의 차이점은 "개념 설계 단계를 거치는 점"이 아닙니다. 개념 설계 단계는 모든 설계 과정에서 필요한 단계이기 때문입니다. 따라서, 정답은 없습니다.

    전산화된 데이터베이스를 활용한다는 점은 CAD를 이용한 설계 과정의 특징 중 하나입니다. CAD를 이용하면 형상을 수치 데이터화하여 데이터베이스에 저장할 수 있으며, 이를 활용하여 컴퓨터에 의한 해석을 용이하게 할 수 있습니다. 이는 종래의 제도판에서 제도기를 이용하여 2차원적으로 작업하는 설계과정과의 차이점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 베지어(Bezier) 곡선에 관한 설명 중 옳지 않은 것은?

  1. 곡선은 양단의 끝점을 통과한다,
  2. 1개의 정점 변화는 곡선 전체에 영항을 미친다,
  3. n개의 정점에 의해서 정의된 곡선은 (n+1)차 곡선이다,
  4. 곡선은 정점을 연결하는 다각형의 내측에 존재한다,
(정답률: 73%)
  • "곡선은 정점을 연결하는 다각형의 내측에 존재한다"는 설명이 옳지 않습니다. 베지어 곡선은 정점을 연결하는 곡선으로, 다각형의 내측이 아닌 곡선 상에 위치합니다.

    n개의 정점에 의해서 정의된 곡선은 (n+1)차 곡선입니다. 이는 베지어 곡선의 차수가 정점의 개수보다 1 크기 때문입니다. 예를 들어, 2개의 정점으로 정의된 베지어 곡선은 3차 곡선이며, 3개의 정점으로 정의된 베지어 곡선은 4차 곡선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

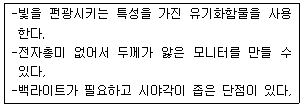

78. 다음과 같은 특징을 가진 디스플레이는?

  1. PDP
  2. TFT-LCD
  3. CRT
  4. OLED
(정답률: 59%)
  • 해당 디스플레이는 백라이트로 CCFL(냉광관)을 사용하며, 화면을 구성하는 기술은 TFT-LCD이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 모델링과 관계된 용어의 설명으로 잘못된 것은?

  1. 스위핑(Sweeping) : 하나의 2차원 단면형상을 입력하고 이를 안내곡선을 따라 이동시켜 입체를 생성하는 것
  2. 스키닝(Skinning) : 원하는 경로상에 여러개의 단면 형상을 위치시키고 이를 덮는 입체를 생성하는 것
  3. 리프팅(Lifting) : 주어진 물체 특정면의 전부 또는 일부를 원하는 방항으로 움직여서 물체가 그 방항으로 늘어난 효과를 갖도록 하는 것
  4. 블랜딩(Blending) : 주어진 형상을 국부적으로 변화 시키는 방법으로 접하는 곡면을 예리한 모서리로 처리하는 것
(정답률: 72%)
  • "블랜딩(Blending) : 주어진 형상을 국부적으로 변화 시키는 방법으로 접하는 곡면을 예리한 모서리로 처리하는 것"이 잘못된 설명입니다.

    블랜딩(Blending)은 두 개 이상의 모델이나 애니메이션을 조합하여 자연스러운 전환 효과를 만들어내는 기술입니다. 예를 들어, 두 개의 캐릭터 모델을 블랜딩하여 중간에 자연스러운 변화를 만들어내거나, 애니메이션의 한 장면에서 다른 장면으로 자연스럽게 전환하는 효과를 만들어낼 수 있습니다.

    따라서, "접하는 곡면을 예리한 모서리로 처리하는 것"은 블랜딩과는 관련이 없는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 데이터의 전송속도를 나타내는 단위는?

  1. BPS
  2. MIPS
  3. DPI
  4. RPM
(정답률: 64%)
  • 정답: BPS

    설명: BPS는 "Bits Per Second"의 약자로, 데이터 전송속도를 나타내는 단위입니다. 이는 초당 전송되는 비트 수를 나타내며, 인터넷 속도, 모뎀 속도, 네트워크 속도 등을 측정하는 데 사용됩니다. 다른 보기들인 MIPS는 "Million Instructions Per Second"의 약자로, 컴퓨터의 처리 속도를 나타내는 단위이며, DPI는 "Dots Per Inch"의 약자로, 인쇄물의 해상도를 나타내는 단위이며, RPM은 "Revolutions Per Minute"의 약자로, 회전 속도를 나타내는 단위입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
