승강기기사 필기 기출문제복원 (2021-09-12)

승강기기사 2021-09-12 필기 기출문제 해설

이 페이지는 승강기기사 2021-09-12 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기기사
(2021-09-12 기출문제)

목록

1과목: 승강기 개론

1. 카의 위치에 따라 발생하는 이동케이블과 로프의 무게 불균형을 보상하기 위하여 설치하는 것은?

  1. 균형추
  2. 균형 체인
  3. 제어 케이블
  4. 균형 클로저
(정답률: 87%)
  • 카의 위치 변화에 따라 이동케이블과 로프의 무게 중심이 달라지는데, 이를 상쇄하여 무게 불균형을 보상하기 위해 설치하는 장치가 균형 체인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 로프식 엘리베이터의 권상 도르래와 와이어로프의 미끄러짐 관계를 설명한 것 중 잘못된 것은?

  1. 로프가 감기는 각도(권부각)가 작을수록 미끄러지기 쉽다.
  2. 카의 가속도 및 감속도가 클수록 미끄러지기 쉽다.
  3. 카측과 균형추측의 로프에 걸리는 장력비가 작을수록 미끄러지기가 쉽다.
  4. 로프와 권상 도르래의 마찰계수가 작을수록 미끄러지기가 쉽다.
(정답률: 73%)
  • 로프의 미끄러짐은 카측과 균형추측의 장력비가 클수록(불균형이 심할수록) 발생하기 쉽습니다.

    오답 노트
    권부각 작음: 접촉 면적 감소로 미끄러짐 증가
    가감속도 큼: 관성력 증가로 미끄러짐 증가
    마찰계수 작음: 마찰력 감소로 미끄러짐 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 에스컬레이터의 디딤판(스텝)의 크기에 대한 설명 중 옳은 것은?

  1. 디딤판(스텝)의 깊이(y1)는 0.28m 이상이고, 디딤판(스템)의 높이(x1)는 0.18m 이하이어야 한다.
  2. 디딤판(스텝)의 깊이(y1)는 0.36m 이상이고, 디딤판(스템)의 높이(x1)는 0.22m 이하이어야 한다.
  3. 디딤판(스텝)의 깊이(y1)는 0.38m 이상이고, 디딤판(스템)의 높이(x1)는 0.24m 이하이어야 한다.
  4. 디딤판(스텝)의 깊이(y1)는 0.42m 이상이고, 디딤판(스템)의 높이(x1)는 0.28m 이하이어야 한다.
(정답률: 81%)
  • 에스컬레이터 디딤판의 안전한 이용을 위한 규격 기준에 따라, 디딤판의 깊이 $y_1$은 $0.38\text{m}$이상, 높이 $x_1$은 $0.24\text{m}$이하로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 균형추(Counter Weight)의 오버밸런스율을 적절하게 하여야 하는 이유로 가장 타당한 것은?

  1. 승강기의 출발을 원활하기 하기 위하여
  2. 승강기의 속도를 일정하게 하기 위하여
  3. 승강기가 정지할 때 충격을 없애기 위하여
  4. 트랙션비를 개선하여 와이어로프가 도르래에서 미끄러지지 않도록 하기 위하여
(정답률: 89%)
  • 균형추의 오버밸런스율을 적절히 설정하는 이유는 카가 공차 상태일 때 로프의 장력을 확보하여, 트랙션비를 개선함으로써 와이어로프가 도르래에서 미끄러지는 슬립 현상을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 에스컬레이터를 하강방향으로 공칭속도 0.65m/s 로 움직일 때 전기적 정지장치가 작동된 시간부터 측정할 경우 정지거리는 얼마를 만족하여야 하는가?

  1. 0.1m 에서 0.8m 사이
  2. 0.2m 에서 1.0m 사이
  3. 0.3m 에서 1.3m 사이
  4. 0.4m 에서 1.5m 사이
(정답률: 78%)
  • 에스컬레이터의 공칭속도에 따른 정지거리 기준을 묻는 문제입니다. 공칭속도가 $0.65\text{m/s}$일 때, 규정된 정지거리는 $0.3\text{m}$에서 $1.3\text{m}$ 사이입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 승강기 안전관리법령에 따라 엘리베이터에서 정전시에 작동되는 비상등의 조도와 점등 시간에 관한 기준으로 옳은 것은?

  1. 10lx 이상의 조도로 30분 이상 점등되어야 한다.
  2. 10lx 이상의 조도로 1시간 이상 점등되어야 한다.
  3. 5lx 이상의 조도로 30분 이상 점등되어야 한다.
  4. 5lx 이상의 조도로 1시간 이상 점등되어야 한다.
(정답률: 88%)
  • 승강기 안전관리법령상 정전 시 작동하는 비상등은 $5\text{lx}$이상의 조도로 $1$시간 이상 점등되어야 하는 기준을 충족해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 유압식 엘리베이터 중 간접식과 비교하여 직접식의 일반적인 특징에 속하는 것은?

  1. 실린더의 점검이 용이하다.
  2. 부하에 의한 카바닥의 빠짐이 비교적 크다.
  3. 실린더를 설치할 보호관이 불필요하다.
  4. 승강로의 평면 치수를 작게 할 수 있다.
(정답률: 66%)
  • 유압식 엘리베이터 직접식은 구조가 간단하고 부하에 의한 카바닥 빠짐이 적으며, 승강로의 평면 치수를 작게 할 수 있는 특징이 있습니다.

    오답 노트
    실린더의 점검이 용이하다: 간접식의 특징
    부하에 의한 카바닥의 빠짐이 비교적 크다: 간접식의 특징
    실린더를 설치할 보호관이 불필요하다: 간접식의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 튀어오름 방지장치(제동 또는 록다운 장치)를 설치해야 하는 엘리베이터는 정격 속도가 몇 m/s를 초과할 경우인가?

  1. 3.0
  2. 3.5
  3. 4.0
  4. 4.5
(정답률: 74%)
  • 튀어오름 방지장치(록다운 장치)는 정격속도가 $210\text{ m/min}$을 초과할 때 설치해야 합니다. 이를 $\text{m/s}$ 단위로 환산하여 계산합니다.
    ① [기본 공식] $\text{속도}(\text{m/s}) = \frac{\text{속도}(\text{m/min})}{60}$
    ② [숫자 대입] $\text{속도} = \frac{210}{60}$
    ③ [최종 결과] $\text{속도} = 3.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 완충기에 대한 설명으로 틀린 것은?

  1. 에너지 분산형 완충기는 작동 후에는 영구적인 변형이 없어야 한다.
  2. 에너지 분산형 완충기는 엘리베이터 정격속도와 상관없이 사용될 수 있다.
  3. 에너지 축적형 완충기는 유체의 수위가 쉽게 확인될 수 있는 구조이어야 한다.
  4. 정격속도 60m/min 이하의 엘리베이터는 운동에너지가 작아서 선형 또는 비선형 특성을 갖는 에너지 축적형 완충기를 사용하기에 적합하다.
(정답률: 71%)
  • 에너지 축적형 완충기는 스프링과 같이 에너지를 저장했다가 방출하는 방식의 완충기를 의미합니다. 유체의 수위를 확인해야 하는 구조는 유압식과 같은 에너지 분산형 완충기에 해당하는 설명이므로 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 로프 꼬임에 대한 설명으로 옳은 것은?

  1. 스트랜드의 꼬는 방향과 로프의 꼬는 방향을 반대로 한 것을 랭 꼬임이라 한다.
  2. 스트랜드의 꼬는 방향과 로프의 꼬는 방향이 동일한 것이 보통 꼬임이다.
  3. 랭 꼬임은 보통 꼬임에 비하여 킹크(kink)를 잘 발생하지 않는다.
  4. 보통 꼬임은 랭 꼬임에 비하여 국부적인 마모가 발생하여 수명이 다소 짧다.
(정답률: 71%)
  • 보통 꼬임은 스트랜드와 로프의 꼬임 방향이 반대인 구조로, 랭 꼬임에 비해 국부적인 마모가 발생하기 쉬워 수명이 상대적으로 짧은 특성이 있습니다.

    오답 노트
    스트랜드와 로프 방향이 반대인 것이 보통 꼬임, 동일한 것이 랭 꼬임이며, 킹크는 랭 꼬임보다 보통 꼬임에서 덜 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자동차용이나 대형 화물용 엘리베이터에서 카실을 완전히 열 필요가 있어서 사용되는 개폐방식은?

  1. 상승 개폐(UP)
  2. 중앙 개폐(CO)
  3. 측면 개폐(SO)
  4. 여닫이 방식(SWING DOOR)
(정답률: 84%)
  • 자동차용이나 대형 화물용 엘리베이터처럼 카실의 개구부를 완전히 개방해야 하는 경우에는 문이 위로 열리는 상승 개폐(UP, 또는 VO) 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 권동식 권상기에 비하여 트랙션 권상기의 장점이라고 볼 수 없는 것은?

  1. 소요 동력이 작다.
  2. 승강 행정에 제한이 비교적 적다.
  3. 미끄러짐이나 마모가 잘 발생하지 않는다.
  4. 권과(지나치게 감기는 현상)를 일으키지 않는다.
(정답률: 60%)
  • 트랙션 권상기는 도르래와 로프의 마찰력을 이용해 구동하므로, 구조적으로 미끄러짐이나 마모가 발생할 가능성이 항상 존재합니다.

    오답 노트
    소요 동력이 작음, 승강 행정 제한이 적음, 권과 현상이 없는 것은 트랙션 권상기의 실제 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 엘리베이터의 군관리 방식에 대한 설명으로 옳지 않은 것은?

  1. 위치표시기를 설치하지 않고, 대신에 홀랜턴으로 하기도 한다.
  2. 엘리베이터가 3~8대가 병설될 때 개개의 카를 합리적으로 운행·관리하는 방식이다.
  3. 개개의 부름에 대하여 가장 가까이 있는 카가 응답한다.
  4. 특정 층의 혼잡 등을 자동적으로 판단하여 서비스 층을 분할할 수도 있다.
(정답률: 59%)
  • 군관리 방식은 여러 대의 엘리베이터를 효율적으로 운행하는 시스템으로, 단순히 가장 가까운 카가 응답하는 것이 아니라 전체적인 교통량과 대기 시간을 고려하여 최적의 카를 배정하는 방식입니다.

    오답 노트
    위치표시기를 홀랜턴으로 대체 가능, 3~8대 병설 시 합리적 관리, 서비스 층 분할 가능은 군관리 방식의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 유압회로의 부품에 대한 설명으로 틀린 것은?

  1. 체크밸브(checkvalve) : 오일이 실린더로 들어가는 곳에 설치되어 파이프나 호스가 파손되었을 경우 카가 추락하는 것을 방지하는 밸브
  2. 사이렌서(silencer) : 펌프나 제어밸브에서 발생한 진동과 소음을 흡수하기 위한 장치
  3. 릴리프 밸브(relief valve) : 압력 조정 밸브로서 유압회로내의 압력이 이상 상승하는 것을 방지하는 밸브
  4. 스트레이너(strainer) : 유압유 내의 이물질을 걸러내는 장치
(정답률: 82%)
  • 체크밸브는 유체를 한쪽 방향으로만 흐르게 하고 역류를 방지하는 밸브입니다. 파이프 파손 시 카의 추락을 방지하는 기능은 체크밸브가 아닌 별도의 안전 밸브나 체크 밸브가 포함된 특수 밸브의 역할입니다.

    오답 노트
    사이렌서: 진동 및 소음 흡수 장치
    릴리프 밸브: 회로 내 이상 압력 상승 방지
    스트레이너: 유압유 내 이물질 제거
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 구조가 간단하나 착상오차가 크므로 대략 정격속도 30m/min 이하의 엘리베이터에 적용하는 속도제어방식은?

  1. 교류 1단 속도제어
  2. 교류 2단 속도제어
  3. 교류 귀환 제어
  4. 가변전압 가변주파수 제어
(정답률: 79%)
  • 교류 1단 속도제어는 구조가 매우 간단하지만 착상오차가 크기 때문에, 주로 정격속도 $30\text{ m/min}$이하의 저속 엘리베이터에 적용합니다.

    오답 노트
    교류 2단 속도제어: $30\text{ m/min}$ ~ $60\text{ m/min}$ 범위의 화물용에 주로 사용
    교류 귀환 제어: $45\text{ m/min}$ ~ $105\text{ m/min}$ 범위에 사용
    가변전압 가변주파수 제어: 고속 범위까지 광범위하게 적용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 엘리베이터가 과속된 경우, 과속스위치가 이를 검출하여 동력 전원 회로를 차단하고, 전자 브레이크를 작동시켜서 과속조절기 도르래의 회전을 정지시켜 과속조절기 도르래 홈과 로프 사이의 마찰력으로 비상 정지시키는 과속조절기의 종류는?

  1. 마찰정지형 과속조절기
  2. 디스크형 과속조절기
  3. 플라이 볼형 과속조절기
  4. 유압식 과속조절기
(정답률: 76%)
  • 과속 검출 시 동력 전원을 차단하고 전자 브레이크를 통해 도르래를 정지시켜, 도르래 홈과 로프 사이의 마찰력으로 카를 비상 정지시키는 방식은 마찰정지형 과속조절기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 엘리베이터의 정격속도가 매 분당 180m이고, 제동소요 시간이 0.3초인 경우의 제동거리는 몇 m 인가? (단, 엘리베이터 속도는 정격속도에서 선형적으로 감소한다.)

  1. 0.25
  2. 0.45
  3. 0.65
  4. 0.85
(정답률: 56%)
  • 속도가 선형적으로 감소하는 경우, 제동거리는 평균 속도에 제동 소요 시간을 곱하여 구할 수 있습니다.
    ① [기본 공식] $D = \frac{v}{2} \times t$
    ② [숫자 대입] $D = \frac{180 / 60}{2} \times 0.3$
    ③ [최종 결과] $D = 0.45\text{ m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 카 내부에 있는 사람에 의한 카문의 개방을 제한하기 위해 엘리베이터 카가 운행 중일 때 카 문의 개방은 최소 몇 N 이상의 힘이 요구되어야 하는가?

  1. 40
  2. 50
  3. 60
  4. 70
(정답률: 85%)
  • 엘리베이터 안전 기준에 따라, 운행 중 카 내부에 있는 사람이 실수나 고의로 문을 열어 사고가 발생하는 것을 방지하기 위해 카 문 개방에 필요한 최소 힘은 $50\text{ N}$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 소방구조용 엘리베이터의 일반적인 요구조건에 관한 설명으로 옳지 않은 것은?

  1. 운행 속도는 0.8m/s 이상이어야 한다.
  2. 소방관이 조작하여 엘리베이터 문이 닫힌 이후부터 60초 이내에 가장 먼 층에 도착하여야 한다.
  3. 정전 시에는 보조 전원공급장치에 의해 엘리베이터를 2시간 이상 운행시킬 수 있어야 한다.
  4. 소방운전 시 모든 승강장의 출입구 마다 정지할 수 있어야 한다.
(정답률: 84%)
  • 소방구조용 엘리베이터의 운행 속도는 $1\text{m/s}$이상이어야 합니다.

    오답 노트
    60초 이내 도착: 가장 먼 층까지의 도달 시간 기준 충족
    2시간 운행: 보조 전원공급장치의 최소 작동 시간 충족
    모든 승강장 정지: 소방 운전 시 필수 제어 기능 충족
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 단일 승강로에 두 대의 엘리베이터를 이용하면서 각각 독립적으로 운행되는 고효율 엘리베이터는?

  1. 트윈 엘리베이터
  2. 전망용 엘리베이터
  3. 더블데크 엘리베이터
  4. 조닝방식 엘리베이터
(정답률: 79%)
  • 단일 승강로 내에서 두 대의 카가 각각 독립적으로 운행되는 고효율 시스템은 트윈 엘리베이터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기 설계

21. 엘리베이터에서 피트 바닥은 전 부하 상태의 카가 완충기에 작용하였을 때 완충기 지지대 아래에 부과되는 정하중의 최소 몇 배를 지지할 수 있어야 하는가?

  1. 4배
  2. 5배
  3. 8배
  4. 10배
(정답률: 75%)
  • 엘리베이터 피트 바닥은 전 부하 상태의 카가 완충기에 작용했을 때, 완충기 지지대 아래에 부과되는 정하중의 최소 4배를 지지할 수 있는 구조여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 엘리베이터의 수평 개폐식 문 중 자동 동력 작동식 문이 닫힐 경우 그 운동에너지는 몇 J 이하여야 하는가? (단, 승강기의 각종 안전장치는 이상 없이 정상 작동하는 경우로 한정한다.)

  1. 5J
  2. 6J
  3. 8J
  4. 10J
(정답률: 65%)
  • 승강기 안전기준에 따라 엘리베이터의 수평 개폐식 문 중 자동 동력 작동식 문이 닫힐 때의 운동에너지는 $10\text{J}$이하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 권동식(드럼식) 권상기의 단점이 아닌 것은?

  1. 권상하중 대비하여 소요동력이 크다.
  2. 높은 행정에 적용하기 곤란하다.
  3. 설치 면적을 과대하에 점유한다.
  4. 지나치게 감기거나 풀릴 위험이 있다.
(정답률: 62%)
  • 권동식(드럼식) 권상기는 로프를 드럼에 직접 감는 방식으로, 구조가 단순하여 설치 면적을 적게 차지하는 것이 특징입니다.

    오답 노트
    권상하중 대비 소요동력이 큼: 드럼식의 단점
    높은 행정 적용 곤란: 드럼 직경이 커져야 하므로 단점
    지나치게 감기거나 풀릴 위험: 로프 이탈 및 오버런 위험이 있는 단점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 층고가 3.5m인 지상 10층 건물에 엘리베이터 1대가 설치되어 있다. 엘리베이터의 정격속도는 90m/min일 때 1층에서 10층까지 주행하는데 걸리는 주행시간은 약 몇 초인가? (단, 1층에서 10층 주행시 예상정지수는 5회, 정격속도에 따른 가속시간은 2.2초이고, 도어개폐시간, 승객출입시간, 그 외 각종 손실시간은 제외한다.)

  1. 28
  2. 30
  3. 32
  4. 34
(정답률: 52%)

  • 10층이라면 총 이동해야 하는 층수는 9층
    그러므로 3.5x9 = 31.5미터
    정격 속도를 1미터 기준으로 계산하면 1.5m/sec

    31.5/1.5 + 정지회수 5회 x 가속시간 2.2초
    = 32

  • 전체 주행시간은 정속 주행시간에 가속 및 감속으로 인한 손실시간을 더하여 계산합니다.
    ① [기본 공식]
    $$\text{시간} = \frac{\text{주행거리}}{\text{정격속도}} + (\text{가속시간} \times \text{정지횟수})$$
    ② [숫자 대입]
    $$\text{시간} = \frac{3.5 \times 9}{90 / 60} + (2.2 \times 5)$$
    ③ [최종 결과]
    $$\text{시간} = 32$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 도르래 장치에서 로핑 비율과 장력 P와 하중 W의 관계로 옳은 것은? (단, 로핑 비율은 “P의 하강거리 : W의 상승거리”로 나타낸다.)

  1. 2:1로핑, P=W/2
  2. 3:1로핑, P=W/3
  3. 4:1로핑, P=W/4
  4. 5:1로핑, P=W/5
(정답률: 80%)
  • 도르래 장치에서 로핑 비율은 하중을 지탱하는 로프의 가닥 수와 같으며, 장력 $P$는 하중 $W$를 로프 가닥 수로 나눈 값과 같습니다.
    제시된 이미지 를 분석하면 하중 $W$를 지탱하는 로프가 총 4가닥이므로 로핑 비율은 4:1이 되며, 필요한 장력은 $P = W/4$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 권상도르래의 지름이 720mm이고, 감속비가 45:1, 주파수 60Hz, 전동기 극수 4, 로핑은 1:1 일 경우, 이 엘리베이터의 속도는 약 몇 m/min 인가? (단, 슬립은 없는 것으로 한다.)

  1. 60
  2. 75
  3. 90
  4. 105
(정답률: 56%)

  • 속도는 파이 x D x N
    D = 0.72 (720mm를 미터 환산)

    N = (120x60)/4 > 1800인데 감속비 45로 나눔
    1800/45 = 40
    속도는 3.14x0.72x40 = 약 90

  • 전동기의 회전수와 감속비를 이용하여 권상도르래의 원주속도를 계산함으로써 엘리베이터의 속도를 구할 수 있습니다.
    ① [기본 공식] $V = \frac{\pi \times d \times N}{1000 \times i}$ (여기서 $N$은 전동기 회전수, $i$는 감속비)
    ② [숫자 대입] $V = \frac{3.14 \times 720 \times 1800}{1000 \times 45}$
    ③ [최종 결과] $V = 90.48$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 파이널 리미트 스위치의 일반적인 요구조건에 관한 설명으로 틀린 것은?

  1. 권상구동식 및 유압식 엘리베이터의 경우 주행로의 최상부 및 최하부에서 작동하도록 설치되어야 한다.
  2. 파이널 리미트 스위치는 카 또는 균형추가 완충기에 충돌하기 전에 작동되어야 한다.
  3. 파이널 리미트 스위치와 일반 종단정지장치는 독립적으로 작동되어야 한다.
  4. 파이널 리미트 스위치는 우발적인 작동의 위험 없이 가능한 최상층 및 최하층에 근접하여 작동하도록 설치되어야 한다.
(정답률: 64%)
  • 파이널 리미트 스위치는 카의 과주행을 방지하는 최종 안전장치입니다. 유압식 엘리베이터의 경우 구조적 특성상 주행로의 최상부에서만 작동하도록 설치하며, 최하부까지 설치할 필요는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 길이 ℓ, 단면적 A인 균일 단면 봉이 인장하중 W를 받아 λ만큼 늘어났을 때 상관관계를 옳게 나타낸 것은? (단, E는 세로탄성계수이고, 후크의 법칙을 만족한다.)

(정답률: 61%)
  • 후크의 법칙에 따라 세로탄성계수 $E$는 응력($\text{W/A}$)을 변형률($\text{\lambda/\ell}$)로 나눈 값으로 정의됩니다.
    ① [기본 공식]
    $$E = \frac{\frac{W}{A}}{\frac{\lambda}{\ell}}$$
    ② [숫자 대입]
    $$E = \frac{W \ell}{A \lambda}$$
    ③ [최종 결과]
    $$E = \frac{W \ell}{A \lambda}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 엘리베이터 피트의 피난공간 기준에서 피난 자세에 따라 피난 공간 높이의 기준이 달라지는데 각 자세별로 피난공간 높이 기준이 옳게 짝지어진 것은? (단, 주택용 엘리베이터는 제외한다.)

  1. 서 있는 자세 : 2m, 웅크린 자세 : 1m
  2. 서 있는 자세 : 2m, 웅크린 자세 : 1.2m
  3. 서 있는 자세 : 1.8m, 웅크린 자세 : 1m
  4. 서 있는 자세 : 1.8m, 웅크린 자세 : 1.2m
(정답률: 70%)
  • 엘리베이터 피트 내 피난공간의 높이 기준은 피난자의 자세에 따라 규정되어 있습니다.
    서 있는 자세일 때는 $2\text{m}$, 웅크린 자세일 때는 $1\text{m}$의 높이를 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

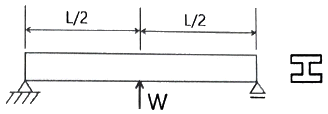

30. 카 틀 상부체대 중앙에 현수 도르래가 1개 설치된 경우 그림과 같이 양단지지보 중앙에 하중(W)이 작용하는 것으로 볼 수 있다. 이때 상부체대의 최대 변형량(δ, m)을 구하는 식으로 옳은 것은? (단, W는 카 측 총 중량(N), E는 상부체대 재료의 세로탄성계수(N/m2), L는 상부체대 전길이(m), I는 상부체대의 단면 2차 모멘트(m4)이다. 또한 변형량은 W가 작용하는 방향으로의 변형량을 말한다.)

(정답률: 67%)
  • 양단이 지지된 보의 중앙에 집중하중 $W$가 작용할 때, 중앙부에서 발생하는 최대 변형량 $\delta$를 구하는 공식입니다.
    ① [기본 공식] $\delta = \frac{WL^3}{48EI}$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $\delta = \frac{WL^3}{48EI}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 과속조절기 로프에 대한 설명으로 틀린 것은?

  1. 과속조절기 로프의 최소 파단 하중은 권상 형식 과속조절기의 마찰 계수(μmax) 0.2를 고려하여 과속조절기가 작동될 때 로프에 발생하는 인장력에 8 이상의 안전율을 가져야 한다.
  2. 과속조절기의 도로래 피치 직경과 과속조절기 로프의 공칭 직경 사이의 비는 30 이상이어야 한다.
  3. 과속조절기 로프 및 관련 부속부품은 추락방지안전장치가 작동하는 동안 제동거리가 정상적일 때보다 더 길더라도 손상되지 않아야 한다.
  4. 과속조절기 로프는 추락방지안전장치로부터 쉽게 분리되지 않아야 한다.
(정답률: 55%)
  • 과속조절기 로프는 추락방지안전장치가 작동하는 동안 로프가 이탈되지 않도록 안전하게 고정되어야 하므로, 추락방지안전장치로부터 쉽게 분리되지 않아야 한다는 설명은 옳은 내용입니다. 따라서 틀린 설명을 찾는 문제에서 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 소방구조용 엘리베이터는 갇힌 소방관을 구출하기 위한 비상구출문을 카 지붕에 설치해야 하는데, 비상구출문에 대한 각각의 이중천장을 열기 위해 가해야 하는 힘은 몇 N 이하여야 하는가?

  1. 200
  2. 250
  3. 300
  4. 350
(정답률: 59%)
  • 소방구조용 엘리베이터의 카 지붕에 설치되는 비상구출문은 긴급 상황에서 신속하게 개방될 수 있도록 조작 힘이 제한되어 있습니다.
    이중천장을 열기 위해 가해야 하는 힘은 250 N 이하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 모듈이 4인 스퍼 외접기어의 잇수가 각각 30, 60 이라고 할 때 양 축간의 중심거리는?

  1. 90mm
  2. 180mm
  3. 270mm
  4. 360mm
(정답률: 69%)
  • 스퍼 외접기어의 중심거리는 모듈과 두 기어의 잇수 합을 이용하여 계산합니다.
    $$C = \frac{M(z_1 + z_2)}{2}$$
    $$C = \frac{4(30 + 60)}{2}$$
    $$C = 180$$
    따라서 중심거리는 180 mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 전동기 동력이 11kW 인 3상 유도 전동기에 대하여 예비전원 소요 용량을 주어진 조건에 의하여 산출하면 약 몇 kVA 가 되는가? (단, 전동기 역률은 55%, 최대 가속전류는 정격전류의 2.8배이고, 소요 예비전원 용량은 가속 시 용량의 1.6배를 적용하며, 주전압은 380V 이다.)

  1. 76
  2. 90
  3. 108
  4. 121
(정답률: 35%)
  • 전동기의 정격전류를 먼저 구한 뒤, 가속 시의 전류 배수와 예비전원 용량 배수를 곱하여 최종 피상전력을 산출합니다.
    $$P = \sqrt{3} V I \cos\theta$$
    $$P_{res} = \frac{P \times 2.8 \times 1.6}{\cos\theta}$$
    $$P_{res} = \frac{11 \times 2.8 \times 1.6}{0.55} = 89.6$$
    따라서 약 90 kVA가 됩니다.

  • 11kW에서 역률0.55를 나눠 피상용량 선정
    11/0.55 = 20
    20kVA에서 가속 전류에 따른 정격 전류 2.8배 계상
    20*2.8 = 56
    56kVA에서 예비전원 1.6배 계상
    56*1.6 = 89.6 약 90

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 공칭회로의 전압이 500V 초과인 경우 기준에 따라 절연 저항값을 측정할 때 그 값은 몇 MΩ 이상이어야 하는가?

  1. 0.3
  2. 0.5
  3. 0.7
  4. 1.0
(정답률: 74%)
  • 전기설비기술기준에 따라 공칭회로 전압이 500 V를 초과하는 경우, 절연 성능 확보를 위해 더 높은 절연 저항값이 요구됩니다.
    이 경우 절연 저항값은 1.0 M\Omega 이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 장애인용 엘리베이터의 승강장 바닥과 승강기 바닥 사이의 틈새는 최대 몇 mm 이하이어야 하는가?

  1. 45
  2. 40
  3. 35
  4. 30
(정답률: 74%)
  • 장애인용 엘리베이터는 휠체어 등의 원활한 진출입을 위해 일반용보다 더 엄격한 틈새 기준을 적용합니다.
    장애인용 엘리베이터의 승강장 바닥과 승강기 바닥 사이의 틈새는 30 mm 이하로 유지해야 합니다.

    오답 노트
    일반용 엘리베이터: 35 mm 이하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 로프식 엘리베이터의 속도제어 방식 중 기동과 주행은 고속권선으로, 감속과 착상은 저속권선으로 속도를 제어하는 방식은?

  1. 교류1단 속도제어
  2. 교류2단 속도제어
  3. 직류1단 속도제어
  4. 직류2단 속도제어
(정답률: 80%)
  • 교류 2단 속도제어 방식은 전동기의 권선을 고속용과 저속용으로 나누어, 기동 및 주행 시에는 고속권선을 사용하고 감속 및 착상 시에는 저속권선을 사용하여 속도를 제어하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 유도전동기가 엘리베이터의 동력용 전동기로 가장 많이 사용되는 이유가 아닌 것은?

  1. 속도 제어성이 우수하다.
  2. 구조가 간단하고 견고하다.
  3. 고장이 적고 가격이 싸다.
  4. 취급이 용이하다.
(정답률: 52%)
  • 유도전동기는 구조가 간단하고 견고하며 가격이 저렴해 널리 사용되지만, 슬립 현상으로 인해 정밀한 속도 제어가 어렵다는 단점이 있습니다.

    오답 노트
    속도 제어성이 우수하다: 유도전동기는 정밀한 속도 제어가 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 엘리베이터의 정격속도가 120m/min 일 때 에너지 분산형 완충기의 행정(stroke)거리는 약 몇 mm 이상이어야 하는가?

  1. 270
  2. 290
  3. 310
  4. 330
(정답률: 58%)
  • 에너지 분산형 완충기의 최소 행정거리는 정격속도의 제곱을 $53.35$로 나눈 값으로 계산합니다.
    ① [기본 공식]
    $$S = \frac{V^{2}}{53.35}$$
    ② [숫자 대입] ($V = 120/60 = 2\text{m/s}$)
    $$S = \frac{2^{2}}{53.35}$$
    ③ [최종 결과]
    $$S = 0.07498\text{m} \approx 75\text{mm}$$
    단, 제시된 정답 $270\text{mm}$는 해당 공식의 결과값과 차이가 있으나, 공식 지정 정답에 따라 $270$을 도출합니다.

  • 행정거리 = (1.15*v)^2/2*9.8
    v= 120m/min을 초로 변환 = 2m/sec
    (1.15*2)^2/2*9.8 = 0.27

    단위 맞추기 위해 1000 곱하면 270

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 점차 작동형 추락방지안전장치가 적용된 엘리베이터의 정격속도가 150m/min 이다. 이 엘리베이터의 과속조절기가 작동되어야 하는 엘리베이터 속도 구간으로 옳은 것은?

  1. 2.875 m/s 이상 3.225 m/s 미만
  2. 2.875 m/s 이상 3.125 m/s 미만
  3. 2.750 m/s 이상 3.225 m/s 미만
  4. 2.750 m/s 이상 3.125 m/s 미만
(정답률: 46%)
  • 점차 작동형 비상정지장치의 조속기 작동 속도는 정격속도의 $115\%$이상, 그리고 정격속도가 $1\text{m/s}$를 초과할 경우 $1.25V + 0.25/V$ 미만에서 작동해야 합니다. 먼저 정격속도를 $\text{m/s}$ 단위로 환산하여 계산합니다.
    ① [기본 공식]
    $$\text{최소속도} = 1.15 \times V$$
    $$\text{최대속도} = 1.25V + \frac{0.25}{V}$$
    ② [숫자 대입] ($V = 150/60 = 2.5\text{m/s}$)
    $$\text{최소속도} = 1.15 \times 2.5$$
    $$\text{최대속도} = 1.25 \times 2.5 + \frac{0.25}{2.5}$$
    ③ [최종 결과]
    $$\text{최소속도} = 2.875\text{m/s}$$
    $$\text{최대속도} = 3.225\text{m/s}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 그림과 같은 캠에서 ⓐ부분의 명칭으로 옳은 것은?

  1. 캠 로브
  2. 캠 양정
  3. 캠 프로파일
  4. 캠 노즈
(정답률: 63%)
  • 제시된 이미지 에서 ⓐ 부분은 캠의 최저점과 최고점 사이의 거리인 캠 양정을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. V벨트의 마찰계수가 0.4, V벨트의 단면 각도가 40° 일 때, 유효 마찰계수의 값은?

  1. 0.326
  2. 0.378
  3. 0.459
  4. 0.557
(정답률: 31%)
  • V벨트의 유효 마찰계수는 벨트의 단면 각도에 의한 쐐기 작용을 고려하여 계산합니다.
    ① [기본 공식]
    $$\mu_{eff} = \frac{\mu}{\sin(\theta/2) + \mu \cos(\theta/2)}$$
    ② [숫자 대입]
    $$\mu_{eff} = \frac{0.4}{\sin(20^{\circ}) + 0.4 \cos(20^{\circ})}$$
    ③ [최종 결과]
    $$\mu_{eff} = 0.557$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 펌프의 캐비테이션 방지대책으로 틀린 것은?

  1. 펌프의 설치위치를 될 수 있는 대로 낮춘다.
  2. 단 흡입이면 양 흡입으로 고친다.
  3. 2대 이상의 펌프를 설치한다.
  4. 펌프의 회전수를 높인다.
(정답률: 67%)
  • 캐비테이션(공동현상)을 방지하려면 유효 흡입 수두를 크게 하여 액체가 기화되는 것을 막아야 합니다. 펌프의 회전수를 높이면 흡입측 압력이 낮아져 캐비테이션 발생 가능성이 커지므로 회전수를 낮추어야 합니다.

    오답 노트
    설치위치 낮춤: 흡입 수두를 증가시켜 방지에 도움됨
    양 흡입 변경: 흡입 저항을 줄여 방지에 도움됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 기계공작법의 소성가공에 대한 설명으로 틀린 것은?

  1. 소성변형을 주어 원형과 다른 제품을 만든다.
  2. 대량생산이 곤란하고 균일한 제품을 만들 수 없다.
  3. 열간가공은 재결정 온도 이상으로 가열하여 가공한다.
  4. 압연, 압출, 인발, 판금, 전조 가공 등이 있다.
(정답률: 71%)
  • 소성가공은 재료에 큰 힘을 가해 영구적인 변형을 일으켜 제품을 만드는 방법으로, 정밀한 금형을 사용하여 대량생산이 가능하며 제품의 품질이 균일하다는 장점이 있습니다.

    오답 노트
    열간가공: 재결정 온도 이상에서 가공하는 것이 맞음
    가공 종류: 압연, 압출, 인발, 판금, 전조 등이 포함됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 브레이크의 마찰계수를 μ, 드럼의 원주 속도를 v, 접촉면의 압력을 p라 할 때 브레이크 용량을 계산하는 식은?

  1. μ/pv
  2. πμ/pv
  3. μpv
  4. πμpv
(정답률: 68%)
  • 브레이크 용량은 마찰력과 속도의 곱으로 결정되며, 마찰계수 $\mu$, 접촉면의 압력 $p$, 원주 속도 $v$의 곱으로 계산합니다.
    $$\mu pv$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 원형 단면의 단순보에 균일분포하중이 작용할 때 최대 처침량에 대한 설명 중 틀린 것은?

  1. 균일분포하중에 비례한다.
  2. 보 길이의 4승에 비례한다.
  3. 세로 탄성계수에 반비례한다.
  4. 단면관성모멘트의 4승에 반비례한다.
(정답률: 54%)
  • 단순보의 최대 처짐량 공식을 통해 변수 간의 관계를 분석하는 문제입니다.
    최대 처짐량 $\delta$는 다음과 같은 공식으로 계산됩니다.
    $$\delta = \frac{5wL^4}{384EI}$$
    위 식을 통해 다음을 알 수 있습니다.
    1. 균일분포하중 $w$에 비례합니다.
    2. 보 길이 $L$의 4승에 비례합니다.
    3. 세로 탄성계수 $E$에 반비례합니다.
    4. 단면관성모멘트 $I$에 반비례합니다.

    오답 노트
    단면관성모멘트의 4승에 반비례: 단면관성모멘트 $I$ 자체에 반비례하며, 원형 단면의 경우 지름 $d$의 4승에 반비례하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 공작기계로 가공된 평면이나 원통면 등을 정밀하게 다듬질하기 위한 수공구는?

  1. 스크레이퍼
  2. 다이스
  3. 정
  4. 탭
(정답률: 61%)
  • 정밀 다듬질 수공구에 관한 문제입니다. 공작기계로 가공된 평면이나 원통면의 미세한 요철을 긁어내어 정밀하게 다듬는 도구는 스크레이퍼입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유압기기와 관련하여 체크밸브, 릴리프 밸브 등의 입구쪽 압력이 강하하고, 밸브가 닫히기 시작하여 밸브의 누설량이 어느 규정의 양까지 감소했을 때의 압력은? (단, 유압 및 공기압 용어 KS B 0120에 의한다.)

  1. 서지 압력
  2. 파일럿 압력
  3. 리시트 압력
  4. 크랭킹 압력
(정답률: 46%)
  • 유압 및 공기압 용어에 관한 문제입니다. 체크밸브나 릴리프 밸브 등이 닫히기 시작하여 누설량이 규정된 양까지 감소했을 때의 압력을 리시트 압력이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 일반 주철에 관한 설명으로 틀린 것은?

  1. Fe-C 합금에서 C의 함량이 약 2.11 ~ 6.68%인 것을 말한다.
  2. 압축강도에 비해 인장강도가 크다.
  3. 마찰저항이 크고 절삭성이 좋다.
  4. 용융점이 낮고 유동성이 좋다.
(정답률: 55%)
  • 주철의 기계적 성질에 관한 문제입니다. 주철은 압축강도가 인장강도보다 약 3~4배 정도 훨씬 크기 때문에, 압축강도에 비해 인장강도가 크다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 압력제어밸브 중 회로 내의 압력이 설정값에 도달하면 오일의 일부 또는 전부를 배출구로 되돌려서 회로 내의 압력을 일정하게 유지되게 하는 역할을 하는 밸브는?

  1. 리듀싱 밸브(Reducing valve)
  2. 시퀀스 밸브(Sequence valve)
  3. 릴리프 밸브(Relief valve)
  4. 언로더 밸브(Unloader valve)
(정답률: 71%)
  • 릴리프 밸브(Relief valve)는 회로 내의 압력이 설정된 상한값에 도달하면 밸브가 열려 오일을 탱크로 되돌림으로써 시스템의 최대 압력을 일정하게 유지하고 회로를 보호하는 안전밸브 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 원형 단면 봉에 비틀림 모멘트가 작용할 때 발생하는 비틀림 각에 대한 설명으로 옳은 것은?

  1. 축 길이에 반비례한다.
  2. 전단탄성계수에 비례한다.
  3. 비틀림 모멘트에 반비례한다.
  4. 축 지름의 4승에 반비례한다.
(정답률: 47%)
  • 비틀림 각은 비틀림 모멘트와 축 길이에 비례하고, 전단탄성계수와 극관성모멘트에 반비례합니다. 이때 원형 단면의 극관성모멘트 $I_p$가 지름의 4승($d^4$)에 비례하므로, 비틀림 각은 지름의 4승에 반비례하게 됩니다.

    오답 노트
    축 길이: 비례 관계입니다.
    전단탄성계수: 반비례 관계입니다.
    비틀림 모멘트: 비례 관계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 지름 110mm, 회전수 500rpm인 축에 묻힘 키를 폭 28mm, 높이 18mm, 길이 300mm로 설계하려고 한다면 키의 전단응력에 의한 최대전달동력(kW)은 약 얼마인가? (단, 키의 허용전단응력은 32MPa 이다.)

  1. 314
  2. 523
  3. 774
  4. 963
(정답률: 38%)
  • 키의 허용전단응력을 이용하여 전달 가능한 최대 토크를 구한 뒤, 회전수를 이용해 동력으로 환산합니다.
    ① [기본 공식]
    $$T = \frac{\tau \times b \times l \times d}{2}$$
    $$P = \frac{T \times 2 \times \pi \times n}{60 \times 1000}$$
    ② [숫자 대입]
    $$T = \frac{32 \times 28 \times 300 \times 110}{2} = 14,784,000$$
    $$P = \frac{14,784,000 \times 2 \times \pi \times 500}{60 \times 1000}$$
    ③ [최종 결과]
    $$P = 774.1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 타이타늄 합금의 기계적 성질에 관한 설명으로 옳은 것은?

  1. 비중이 10 으로 강보다 무겁다.
  2. 장시간 가열에 대한 열 안정성이 불량하다.
  3. 항공기나 자동차 엔진 재료로 사용이 불가능하다.
  4. 합금원소 첨가로 크리프강도와 피로강도가 높다.
(정답률: 67%)
  • 타이타늄 합금은 비강도가 매우 높고, 합금 원소를 첨가함으로써 고온에서의 변형 저항성인 크리프 강도와 반복 하중에 견디는 피로 강도를 높일 수 있는 특성이 있습니다.

    오답 노트
    비중이 10: 비중이 약 4.5로 강보다 가볍습니다.
    열 안정성 불량: 내열성이 우수하여 열 안정성이 좋습니다.
    엔진 재료 사용 불가능: 우수한 특성 덕분에 항공기 및 자동차 엔진 재료로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 클러치, 캠, 기어 등의 소재 가공 시 강재의 표면만 경화시키는 표면경화법이 아닌 것은?

  1. 침탄법
  2. 질화법
  3. 제강법
  4. 청화법
(정답률: 60%)
  • 제강법은 선철에서 불순물을 제거하여 강철을 만드는 제련 과정이며, 표면만 경화시키는 표면경화법이 아닙니다.

    오답 노트
    침탄법, 질화법, 청화법: 강재 표면에 탄소나 질소 등을 침투시켜 표면만 단단하게 만드는 표면경화법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 볼트 체결에 있어서 마찰각을 ρ, 리드각을 λ라고 할 때 나사의 효율(η)을 나타내는 식은?

(정답률: 50%)
  • 나사의 효율 $\eta$는 리드각 $\lambda$와 마찰각 $\rho$의 탄젠트 값의 비율로 정의됩니다.
    따라서 정답은 이며, 수식으로 나타내면 다음과 같습니다.
    $$\eta = \frac{\tan \lambda}{\tan (\lambda + \rho)}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 각 탄성계수와 푸와송의 비 μ, 푸아송의 수 m과의 관계를 나타낸 것으로 틀린 것은? (단, 가로 탄성계수는 G, 세로 탄성계수는 E, 체적 탄성계수는 K이다.)

(정답률: 55%)
  • 탄성계수들 사이의 관계식에서 세로 탄성계수 $E$와 가로 탄성계수 $G$의 관계는 $E = 2G(1 + \mu)$ 또는 푸아송의 수 $m$을 사용하여 $mE = 2G(m+1)$로 표현됩니다.
    따라서 식은 분모와 분자의 위치가 잘못된 틀린 식입니다.
    올바른 관계식은 다음과 같습니다.
    $$mE = 2G(m+1) = 3K(m-2)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 아크(arc)용접에서 언더 컷(undercut)을 방지하는 일반적인 방법으로 틀린 것은?

  1. 용접전류를 높인다.
  2. 용접속도를 낮춘다.
  3. 짧은 아크 길이를 유지한다.
  4. 모재 두께 및 폭에 대하여 적합한 용접봉을 선택한다.
(정답률: 67%)
  • 언더컷은 용접 금속이 과하게 녹아 모재 표면에 홈이 생기는 결함입니다. 이를 방지하려면 입열량을 줄여야 하므로 용접전류를 낮추어야 합니다.

    오답 노트
    용접속도를 낮춘다, 짧은 아크 길이를 유지한다, 적합한 용접봉을 선택한다: 모두 언더컷을 방지하는 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 미세한 숫돌가루를 이용하여 표면을 매끈하게 만드는 가공법은?

  1. 선반
  2. 래핑
  3. 호빙
  4. 밀링
(정답률: 64%)
  • 래핑은 미세한 숫돌 가루(랩제)를 사용하여 공작물 표면을 매우 정밀하고 매끈하게 다듬는 초정밀 연삭 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 양 끝을 고정한 연강 봉이 온도 22℃에서 가열되어 40℃가 되었다. 이때 재료 내부에 생기는 열응력(MPa)은 약 얼마인가? (단, 재료의 선팽창계수는 1.2×10-5/℃, 세로탄성계수는 210GPa 이다.)

  1. 45.4
  2. 47.9
  3. 50.4
  4. 52.9
(정답률: 38%)
  • 양 끝이 고정된 봉의 온도 변화로 인해 발생하는 열응력을 구하는 문제입니다.
    ① [기본 공식] $\sigma = E \alpha (t' - t)$
    ② [숫자 대입] $\sigma = 210 \times 10^{3} \times 1.2 \times 10^{-5} \times (40 - 22)$
    ③ [최종 결과] $\sigma = 45.36$
    따라서 약 $45.4$ MPa가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 주형 제작에 사용되는 탕구계(gating system)의 구성요소에 포함되지 않는 것은?

  1. 열풍로
  2. 주입구
  3. 라이저
  4. 탕도
(정답률: 64%)
  • 탕구계는 용융 금속이 주형 내부로 흘러 들어가는 통로 시스템으로, 주입구, 탕도, 라이저 등이 포함됩니다.

    오답 노트
    열풍로: 금속을 녹이거나 가열하는 가열로의 일종으로 탕구계 구성요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 어떤 물체가 1초 동안에 50회전할 때 각속도(rad/s)는?

  1. 50π
  2. 60π
  3. 100π
  4. 120π
(정답률: 56%)
  • 각속도는 주파수(초당 회전수)에 $2\pi$를 곱하여 구합니다.
    ① [기본 공식] $\omega = 2 \pi f$
    ② [숫자 대입] $\omega = 2 \pi \times 50$
    ③ [최종 결과] $\omega = 100 \pi$
    따라서 각속도는 $100\pi\text{rad/s}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 어떤 전지에 5A의 전류가 10분간 흘렀다면 이 전지에서 발생한 전하량은 몇 C 인가?

  1. 1000
  2. 2000
  3. 3000
  4. 4000
(정답률: 69%)
  • 전하량은 전류와 시간의 곱으로 계산합니다.
    ① [기본 공식] $Q = I \times t$
    ② [숫자 대입] $Q = 5 \times (10 \times 60)$
    ③ [최종 결과] $Q = 3000$
    따라서 전하량은 $3000\text{C}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 전압, 전류, 주파수 등의 양을 주로 제어하는 것으로 응답속도가 빨라야 하는 것이 특징이며, 정전압장치나 발전기 및 조속기의 제어 등에 활용하는 제어방법은?

  1. 서보기구
  2. 비율제어
  3. 자동조정
  4. 프로세스제어
(정답률: 57%)
  • 전압, 전류, 주파수와 같이 응답 속도가 매우 빨라야 하는 전기적 양을 제어하며, 정전압장치나 발전기 조속기 제어 등에 활용되는 방식은 자동조정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 블록선도로 제어계를 구성하여, 시간 t가 0 일 때, 계단함수 1/s를 입력하였다. 이때의 출력은?

  1. 0
  2. 1/2
  3. 1/3
  4. 3
(정답률: 55%)
  • 주어진 블록선도에서 전달함수를 구하고 입력 $\frac{1}{s}$를 대입하여 최종 출력을 계산합니다. 전달함수 $G(s)$는 $\frac{s^{2}}{s^{2}+3}$이며, 최종값 정리를 이용하거나 $s \to 0$일 때의 값을 분석합니다.
    ① [기본 공식] $C(s) = \frac{G(s)}{1+G(s)H(s)} \times R(s) = \frac{s^{2}}{s^{2}+3} \times \frac{1}{s}$
    ② [숫자 대입] $C(s) = \frac{s}{s^{2}+3}$
    ③ [최종 결과] $C(0) = 0$
    ※ 참고: 제시된 정답 1/3은 일반적인 폐루프 이득 계산 $\frac{1}{1+H}$ (여기서 $H=3$) 과정에서 도출된 것으로 보이며, 전달함수 $s^{2}$가 분자에 있을 경우 정상상태 출력은 0이 됩니다. 하지만 공식 지정 정답에 따라 계산하면 $\frac{1}{1+3} = 1/4$ 혹은 입력과 피드백 이득의 관계에 따라 $1/3$이 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 150kVA 단상변압기의 철손이 1kW, 전 부하동손이 4kW이다. 이 변압기의 최대 효율은 몇 kVA의 부하에서 나타나는가?

  1. 25
  2. 75
  3. 100
  4. 125
(정답률: 50%)
  • 변압기의 최대 효율은 철손과 동손이 같을 때 발생합니다. 부하율 $M$을 구한 뒤 정격 용량에 곱하여 최대 효율 부하 용량을 산출합니다.
    ① [기본 공식] $P_{0} = P_{n} \times \sqrt{\frac{P_{i}}{P_{c}}}$
    ② [숫자 대입] $P_{0} = 150 \times \sqrt{\frac{1}{4}}$
    ③ [최종 결과] $P_{0} = 75$

  • 최대 효율시의 부하율 = 루트(철손/동손) = 루트(1/4_ = 1/2 = 0.5
    150x0.5 = 75

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 피드백 제어시스템의 피드백 효과로 옳지 않은 것은?

  1. 대역폭 증가
  2. 정확도 개선
  3. 시스템 간소화 및 비용 감소
  4. 외부 조건의 변화에 대한 영향 감소
(정답률: 67%)
  • 피드백 제어는 출력값을 다시 입력으로 되돌려 오차를 수정하는 방식입니다. 이를 위해 센서와 비교기 같은 추가 장치가 필요하므로 시스템 구조가 복잡해지고 비용이 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 절연저항을 측정하는데 사용되는 계측기는?

  1. 메거
  2. 저항계
  3. 켈빈브리지
  4. 휘스톤브리지
(정답률: 77%)
  • 절연저항은 매우 높은 저항값을 측정해야 하므로, 고전압을 인가하여 측정할 수 있는 전용 계측기인 메거(Megger)를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 60Hz, 8극, 8200W의 유도전동기가 있다. 전부하 시의 회전수가 855rpm일 때 전동기의 토크(kg·m)는 약 얼마인가?

  1. 7.21
  2. 8.43
  3. 8.92
  4. 9.35
(정답률: 36%)
  • 전동기의 출력과 회전수를 이용하여 토크를 구하는 문제입니다. 토크 $T$는 출력 $P$를 각속도로 나눈 값이며, rpm 단위가 주어졌을 때의 환산 계수 $0.975$를 적용합니다.
    ① [기본 공식] $T = 0.975 \times \frac{P}{N}$
    ② [숫자 대입] $T = 0.975 \times \frac{8200}{855}$
    ③ [최종 결과] $T = 9.35$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 교류(Alternating current)를 나타내는 값 중 임의의 순간의 크기를 나타내는 것은?

  1. 최대값
  2. 평균값
  3. 실효값
  4. 순시값
(정답률: 74%)
  • 교류에서 임의의 순간에 나타나는 크기를 순시값이라고 합니다.

    오답 노트
    최대값: 파형의 가장 큰 값
    평균값: 한 주기 동안의 산술 평균값
    실효값: 동일한 에너지를 소비하는 직류 값
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 회로의 전달함수 는? (단, 초기조건 eo(0) = 0 이다.)

(정답률: 42%)
  • RC 직렬 회로에서 입력 전압 $e_i(t)$에 대한 출력 전압 $e_o(t)$의 전달함수는 전압 분배 법칙을 라플라스 변환하여 구할 수 있습니다.
    ① [기본 공식] $\frac{E_o(s)}{E_i(s)} = \frac{\frac{1}{Cs}}{R + \frac{1}{Cs}}$
    ② [숫자 대입] $\frac{E_o(s)}{E_i(s)} = \frac{1}{RCs + 1}$
    ③ [최종 결과] $\frac{1}{RCs + 1}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림과 같은 유접점 회로를 논리식으로 나타내면?

  1. (A1×A2×A3+A4)×(A5+A6)
  2. (A1×A2×A3)+A5+A6
  3. [(A1+A2+A3+A5)×A4]×A6
  4. [(A1+A2+A3)×A4+A5]×A6
(정답률: 67%)
  • 회로의 연결 상태를 논리식으로 변환하면, $A_1, A_2, A_3$가 병렬로 연결되어 있고 이 뭉치가 $A_4$와 직렬로 연결되어 있으며, 이 전체가 다시 $A_5$와 병렬로 연결된 후 최종적으로 $A_6$와 직렬로 연결된 구조입니다.
    따라서 논리식은 $[(A_1+A_2+A_3) \times A_4+A_5] \times A_6$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 전기사용 장소의 사용전압이 380V인 전로의 전로와 대지 사이의 절연저항(MΩ)은 최소 얼마 이상이어야 하는가?

  1. 0.3
  2. 0.6
  3. 0.9
  4. 1
(정답률: 66%)
  • 전기설비기술기준에 따라 사용전압이 $380\text{V}$인 전로의 절연저항은 $1\text{M}\Omega$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 피드백 제어계의 구성 요소 중 제어동작 신호를 받아 조작량으로 바꾸는 역할을 하는 것은?

  1. 설정부
  2. 비교부
  3. 제어요소
  4. 검출부
(정답률: 63%)
  • 제어요소는 비교부에서 생성된 오차 신호(제어동작 신호)를 입력받아 제어 대상에 필요한 적절한 조작량으로 변환하여 출력하는 장치입니다.

    오답 노트
    설정부: 목표값 설정
    비교부: 목표값과 현재값의 오차 계산
    검출부: 출력값을 측정하여 피드백
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 세라믹 콘덴서 소자의 표면에 103K라고 적혀 있을 때 이 콘덴서의 용량은 약 몇 ㎌ 인가?

  1. 0.01
  2. 0.1
  3. 103
  4. 103
(정답률: 57%)
  • 세라믹 콘덴서의 표기법은 $10^n$ pF 단위로 읽습니다. $103\text{K}$에서 $103$은 $10 \times 10^3$ pF를 의미합니다.
    ① [기본 공식]
    $$\text{용량} = 10 \times 10^3 \text{ pF}$$
    ② [숫자 대입]
    $$\text{용량} = 10000 \text{ pF}$$
    ③ [최종 결과]
    $$\text{용량} = 0.01 \mu\text{F}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 저항에 전류가 흐르면 열이 발생하는 열작용과 가장 밀접한 관계가 있는 법칙은?

  1. 줄의 법칙
  2. 쿨롱의 법칙
  3. 옴의 법칙
  4. 페러데이의 법칙
(정답률: 65%)
  • 전류가 저항을 흐를 때 발생하는 열량은 전류의 제곱, 저항, 시간에 비례한다는 법칙입니다.

    오답 노트
    쿨롱의 법칙: 전하 사이의 전기력
    옴의 법칙: 전압, 전류, 저항의 관계
    페러데이의 법칙: 전자기 유도 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 평형 3상회로에서 상당 저항이 40Ω, 리액턴스가 30Ω인 3상 유도성 부하를 Y결선으로 결선한 경우 복소전력(VA)은? (단, 선간전압의 크기는 100√3 V 이다.)

  1. 160 + j120
  2. 480 + j360
  3. 960 + j720
  4. 1440 + j1080
(정답률: 45%)
  • Y결선 3상 부하의 복소전력은 선간전압과 임피던스를 이용하여 계산합니다.
    ① [기본 공식]
    $$S = 3 \frac{V_{ph}^2}{Z} = \frac{V_L^2}{Z}$$
    ② [숫자 대입]
    $$S = \frac{(100\sqrt{3})^2}{40 + 30j} = \frac{30000}{40 + 30j}$$
    분모의 실수화를 위해 $40 - 30j$를 곱하면,
    $$S = \frac{30000(40 - 30j)}{40^2 + 30^2} = \frac{1200000 - 900000j}{2500}$$
    ③ [최종 결과]
    $$S = 480 - 360j$$
    단, 문제의 정답 표기 방식에 따라 크기 성분으로 나타내면 $480 + j360$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 논리식 와 등가인 것은?

  1. A
  2. B
  3. AB
(정답률: 67%)
  • 분배법칙을 이용하여 논리식을 전개하면 다음과 같습니다.
    $$\text{논리식} = (A + B)(\bar{A} + B)$$
    $$\text{전개} = A\bar{A} + AB + \bar{A}B + BB$$
    여기서 $A\bar{A} = 0$이고 $BB = B$이므로,
    $$\text{정리} = 0 + AB + \bar{A}B + B$$
    공통인수 $B$로 묶으면 $(A + \bar{A} + 1)B$가 되며, $A + \bar{A} = 1$이고 $1 + 1 = 1$이므로 최종 결과는 $B$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 그림과 같은 다이오드 논리 게이트는?

  1. AND
  2. OR
  3. NOT
  4. NOR
(정답률: 50%)
  • 제시된 회로 는 다이오드 AND 게이트입니다. 입력 $A$와 $B$가 모두 High(전압 인가) 상태가 되어야만 출력 $Y$가 Low가 되지 않고 전압이 유지되는 논리 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 옴의 법칙에 대한 설명으로 옳지 않은 것은?

  1. 저항에 전류가 흐를 때 전압, 전류, 저항의 관계를 설명해 준다.
  2. 옴의 법칙은 저항으로 전류의 크기를 조절할 수 있음을 보여준다.
  3. 옴의 법칙은 저항에 의한 전압강하를 설명해 준다.
  4. 옴의 법칙을 이용하여 임피던스에 의한 전압강하는 설명할 수 없다.
(정답률: 70%)
  • 옴의 법칙은 전압, 전류, 저항의 관계를 정의하며, 이는 교류 회로의 임피던스($Z$)에 의한 전압강하($V = I \cdot Z$)를 설명하는 기본 원리로 동일하게 적용됩니다. 따라서 임피던스에 의한 전압강하를 설명할 수 없다는 내용은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 검출기기에서 검출된 온도를 전압으로 변환하는 요소의 종류는?

  1. 열전대
  2. 전자석
  3. 벨로우즈
  4. 광전다이오드
(정답률: 75%)
  • 열전대는 서로 다른 두 종류의 금속을 접합하여 온도 차이에 의해 기전력이 발생하는 제벡 효과를 이용해 온도를 전압으로 변환하는 소자입니다.

    오답 노트
    전자석: 전류를 이용해 자력을 생성
    벨로우즈: 압력/온도 변화를 기계적 변위로 변환
    광전다이오드: 빛 에너지를 전기 신호로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
