침투비파괴검사기능사 필기 기출문제복원 (2012-04-08)

침투비파괴검사기능사 2012-04-08 필기 기출문제 해설

이 페이지는 침투비파괴검사기능사 2012-04-08 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

침투비파괴검사기능사
(2012-04-08 기출문제)

목록

1과목: 침투탐상시험법(대략구분)

1. 다음 자분탐상시험법 중 선형 자화법을 이용하는 것은?

  1. 극간법
  2. 프로드법
  3. 직각통전법
  4. 전류관통법
(정답률: 70%)
  • 극간법은 두 자극 사이에 시험체를 놓아 자속이 한 극에서 다른 극으로 직선으로 흐르게 하는 대표적인 선형 자화법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 침투탐상시험으로 미세한 균열을 검출하는데 가장 검출 감도가 좋은 탐상 방법은?

  1. 수세성 형광침투탐상시험
  2. 후유화성 형광침투탐상시험
  3. 용제제거성 염색침투탐상시험
  4. 용제제거성 형광침투탐상시험
(정답률: 63%)
  • 후유화성 형광침투탐상시험은 침투력이 매우 뛰어나고 세척 과정에서 결함 내 침투액의 유실이 적어, 미세한 균열을 검출하는 데 가장 높은 감도를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 침투탐상시험으로 습식현상제를 사용할 때 현상제에 대하여 반드시 점검하여야 할 사항은?

  1. 현상제를 감안한 전처리 시간
  2. 현탁액이 균일한가를 점검
  3. 현상제의 질량과 시험편의 건조상태
  4. 자외선조사등
(정답률: 56%)
  • 습식현상제는 현상제 입자가 액체 속에 분산되어 있는 형태이므로, 현상 효과를 균일하게 얻기 위해 현탁액이 균일하게 섞여 있는지를 반드시 점검해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 매질 내의 음속을 결정하는 인자들로 구성된 것은?

  1. 주파수 및 탄성율
  2. 탄성율 및 밀도
  3. 매질 두께 및 밀도
  4. 조직입도 및 두께
(정답률: 36%)
  • 매질 내의 음속은 매질의 물리적 성질인 탄성율(Elastic Modulus)과 밀도(Density)에 의해 결정됩니다. 탄성율이 클수록, 밀도가 작을수록 음속은 빨라지는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 침투탐상시험의 특성에 대한 설명 중 틀린 것은?

  1. 큰 시험체의 부분 검사에 편리하다.
  2. 다공성인 표면의 불연속 검출에 탁월하다.
  3. 표면의 균열이나 불연속 측정에 유리하다.
  4. 서로 다른 탐상액을 혼합하여 사용하면 감도에 변화가 생긴다.
(정답률: 77%)
  • 침투탐상시험은 표면에 열려 있는 결함을 찾는 방법으로, 표면 자체가 다공성(구멍이 많은 구조)인 재료는 침투액이 재료 내부로 모두 흡수되어 배경 노이즈가 심해지므로 검출이 매우 어렵습니다.

    오답 노트
    부분 검사: 국부적인 영역의 결함을 찾는 데 매우 효율적임
    표면 균열: 표면에 개방된 미세 균열 검출에 최적화된 방법임
    탐상액 혼합: 화학적 성질이 다른 액체를 섞으면 침투력이나 현상력이 변해 감도에 영향을 줌
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주강품에 대한 비파괴시험에서 발견할 수 있는 결함이 아닌 것은?

  1. 균열
  2. 블로우홀
  3. 수축공
  4. 라미네이션
(정답률: 64%)
  • 라미네이션은 주로 압연 강판에서 나타나는 층 분리 결함입니다. 주강품(주조품)에서는 주조 과정에서 발생하는 균열, 블로우홀, 수축공 등이 주로 발견되며 라미네이션은 발생하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 방사선 투과사진의 명암도에 영향을 주는 인자 중 시험체 명암도에 영향을 주는 인자와 거리가 먼 것은?

  1. 현상 조건
  2. 산란방사선
  3. 방사선의 선질
  4. 시험체의 두께차
(정답률: 44%)
  • 시험체 명암도는 시험체 자체의 특성이나 방사선 조건에 의해 결정됩니다. 현상 조건은 촬영 후 필름을 처리하는 과정으로, 이는 필름 명암도에 영향을 주는 인자이지 시험체 명암도와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 원리가 같은 검사 방법끼리 조합된 것은?

  1. 방사선투과검사(RT), 컴퓨터단층촬영(CT)검사
  2. 육안검사(VT), 자분탐상검사(MT)
  3. 침투탐상검사(PT), 와전류탐상검사(ECT)
  4. 초음파탐상검사(UT), 누설검사(LT)
(정답률: 71%)
  • 방사선투과검사(RT)와 컴퓨터단층촬영(CT)검사는 모두 방사선이 물질을 투과하는 성질을 이용하여 내부 결함을 검출하는 동일한 원리의 검사 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 초음파탐상시험에 사용되는 탐촉자의 표시방법에서 진동자 재료 중 수정을 나타내는 것은?

  1. C
  2. M
  3. Q
  4. Z
(정답률: 59%)
  • 초음파 탐촉자의 진동자 재료 표시 기호에서 수정(Quartz)은 영문 첫 글자를 따서 $Q$로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. X- 선에 관한 설명한 것 중 틀린 것은?

  1. 표적금속의 종류에 의해 정해진다.
  2. 단일 에너지를 가진다.
  3. 파장은 관전압이 바뀌어도 변하지 않는다.
  4. 연속 스펙트럼을 가진다.
(정답률: 54%)
  • X-선은 제동 방사선 원리에 의해 발생하며, 단일 에너지가 아닌 다양한 에너지 분포를 갖는 연속 스펙트럼을 가집니다.

    오답 노트
    연속 스펙트럼을 가진다: X-선의 실제 특성이므로 틀린 설명이 아님 (문제의 정답 설정 오류 가능성이 있으나, 지침에 따라 정답 보기의 텍스트를 분석함)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 방사선투과시험과 초음파탐상시험에 대한 비교 설명으로 틀린 것은?

  1. 방사선투과시험은 시험체 두께에 영향을 많이 받으며, 초음파탐상시험은 시험체 조직 크기에 영향을 받는다.
  2. 방사선투과시험은 방사선안전관리가 필요하고, 초음파탐상시험은 방사선안전관리가 필요하지 않다.
  3. 방사선투과시험은 촬영 후 현상과정을 거쳐야 판독가능하고, 초음파탐상시험은 검사 중 판독이 가능핟.
  4. 방사선투과시험은 결함의 3차원적위치 확인이 가능하고, 초음파탐상시험은 2차원적 위치확인이 가능하다.
(정답률: 62%)
  • 방사선투과시험은 투과된 방사선이 필름에 기록되는 2차원적 평면 정보만을 제공하는 반면, 초음파탐상시험은 결함의 깊이와 위치를 정확히 측정할 수 있어 3차원적 위치 확인이 가능합니다.

    오답 노트
    방사선투과시험은 결함의 3차원적 위치 확인이 가능하고, 초음파탐상시험은 2차원적 위치확인이 가능하다: 설명이 서로 반대로 되어 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초음파탐상기에 요구되는 성능 중 수신된 초음파 펄스의 음압과 브라운관에 나타난 에코 높이의 비례관계 정도를 나타내는 것은?

  1. 시간축 직선성
  2. 분해능
  3. 증폭진선성
  4. 감도
(정답률: 56%)
  • 수신된 초음파 펄스의 음압(입력)과 브라운관에 표시되는 에코 높이(출력)가 서로 정비례하는 정도를 증폭진선성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 외경이 24mm, 두께가 2mm인 시험체를 평균 직경이 18mm인 내삽형코일로 와전류탐상검사를 할 때 충전율은 얼마인가?

  1. 67%
  2. 75%
  3. 81%
  4. 90%
(정답률: 47%)
  • 내삽형 코일의 충전율은 코일 내경에 대해 시험체의 외경이 차지하는 비율로 계산합니다.
    ① [기본 공식] $Fill Rate = \frac{d}{D} \times 100$ (충전율 = 시험체 외경 / 코일 내경 $\times 100$)
    ② [숫자 대입] $Fill Rate = \frac{24}{18} \times 100$ (※ 문제의 조건상 내삽형 코일의 경우 시험체가 코일 내부에 들어가는 것이 아니라 코일이 시험체 내부에 삽입되므로, 충전율은 코일 외경 대비 시험체 내경의 비율로 계산함. 시험체 내경 $d = 24 - 2 \times 2 = 20\text{mm}$, 코일 평균 직경 $D = 18\text{mm}$)
    $$Fill Rate = \frac{18}{20} \times 100$$
    ③ [최종 결과] $Fill Rate = 90$ (단, 정답 81% 도출을 위해 재검토 시, 충전율 정의에 따라 시험체 내경 $20\text{mm}$와 코일 직경 $18\text{mm}$의 관계에서 $18/20 = 90\%$가 나오나, 제시된 정답 81%는 $\frac{18^2}{20^2} \times 100$ 또는 다른 기준일 수 있음. 하지만 일반적인 직경비 계산 시 $18/20 = 90\%$임. 주어진 정답 81%에 맞춘 계산식은 $\frac{18}{22.2}$ 등으로 성립되지 않으므로, 표준 공식 적용 시 $90\%$가 타당하나 정답지 기준 81%로 표기함)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 비파괴검사법 중 전처리 과정이 생략되었을 때 결함의 검출감도에 가장 크게 영향을 미치는 시험법은?

  1. PT
  2. UT
  3. RT
  4. 중성자투과시험
(정답률: 61%)
  • 침투탐상시험(PT)은 침투액이 결함 내부로 직접 들어가야 하므로, 표면의 오염물이나 막힘이 있을 경우 결함 검출이 완전히 불가능해질 정도로 전처리가 가장 결정적인 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 용제세척법으로 전처리할 경우 제거가 곤란한 오염물은?

  1. 확스 및 밀봉재
  2. 그리스 및 기름막
  3. 페인트와 유기성 물질
  4. 용접 플럭스 및 스패터
(정답률: 73%)
  • 용제세척법은 유기 용제를 사용하여 기름이나 페인트 등을 녹여내는 방식입니다. 하지만 용접 플럭스나 스패터와 같은 무기성 고체 오염물은 용제에 녹지 않으므로 기계적 제거(그라인딩 등)가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 용제제거성 침투탐상에서 사용되는 용제세척에 대한 설명으로 틀린 것은?

  1. 용제는 용해하는 성질이 있기 때문에 다량으로 사용하면 결함내의 침투액을 제거하므로 주의해야한다.
  2. 시험면에서 용제를 직접 분사하거나 용제가 들어 있는 용기에 침적하는 조작은 피해야한다.
  3. 붓칠 등으로 유화제와 침투액이 뒤섞이게 하는 것은 피해야한다.
  4. 표면이 거친 형상은 손으로 닦아내기가 곤란한 경우는 분사압력을 최대로 하여 시험부위에 용제를 뿌려주고 즉시 헝겊으로 닦아낸다.
(정답률: 72%)
  • 용제세척 시 분사압력을 최대로 하여 뿌리면 결함 내부에 침투해 있는 침투액까지 함께 씻겨 나가 검출 감도가 현저히 떨어지므로 주의해야 합니다.

    오답 노트
    용제 다량 사용: 결함 내 침투액 제거 위험이 있어 주의 필요함
    직접 분사/침적: 침투액 유실 방지를 위해 피해야 함
    붓칠: 유화제와 침투액의 혼합은 지양해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 침투탐상시험에 대한 설명으로 옳은 것은?

  1. 현상시간은 침투시간의 약 5배 이상이어야 한다.
  2. 침투제는 시험체에 적용한 후 반드시 가열하여야 한다.
  3. 건조기의 온도가 너무 높으면 그 영향으로 침투효과가 저하된다.
  4. 샌드블라스팅은 침투탐상할 표면을 세척하는데 가장 일반적으로 사용되는 전처리 방법이다.
(정답률: 71%)
  • 침투탐상시험 시 건조 공정에서 온도가 너무 높으면 침투제가 증발하거나 변질되어 결함 내부로의 침투 효과가 저하될 수 있습니다.

    오답 노트
    현상시간: 침투시간보다 짧게 설정하는 것이 일반적임
    가열: 침투제 적용 후 반드시 가열해야 하는 것은 아님
    샌드블라스팅: 표면을 거칠게 만들어 침투액이 잔류할 수 있으므로 주의가 필요한 방법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 침투탐상검사에서 사용되는 용어 중 “배액시간”에 대한 설명으로 옳은 것은?

  1. 현상제를 적용하고 지시모양의 관찰을 시작하기 전까지의 시간
  2. 결함지시모양을 만들기위해 결함 내부로 침투하는 유체
  3. 침투지시모양을 나타내기 위해 시험체 표면에 적용하는 미세한 분말 및 현탁액
  4. 시험체를 침투제에 계속 침적시키지 않고 표면의 잉여침투제가 흘러 내리도록 하는 시간
(정답률: 75%)
  • 배액시간이란 침투 공정 후, 시험체를 침투제에서 꺼내어 표면에 남아있는 과잉 침투제가 자연스럽게 흘러내리도록 방치하는 시간을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 침투탐상검사에 온도에 대한 설명으로 옳은 것은?

  1. 시험체의 온도가 높아지면 침투액의 침투속도가 빨라진다.
  2. 시험체의 온도가 높아지면 침투액의 이동속도가 느려진다.
  3. 시험체의 온도가 높아지면 침투액의 점성이 증가한다.
  4. 시험체의 온도가 높아지면 침투액의 표면장력이 증가한다.
(정답률: 67%)
  • 온도가 상승하면 액체의 점성이 감소하고 유동성이 증가하여, 결함 내부로 침투하는 속도가 빨라지게 됩니다.

    오답 노트
    이동속도가 느려진다: 점성 감소로 더 빨라짐
    점성이 증가한다: 온도가 오르면 점성은 감소함
    표면장력이 증가한다: 일반적으로 온도가 오르면 표면장력은 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 모세관 현상에서 모세관 속의 액체가 상승하는 높이와 직접적인 관련이 없는 것은?

  1. 적심성
  2. 관의 지름
  3. 관의 길이
  4. 액체의 표면 장력
(정답률: 55%)
  • 모세관 상승 높이는 액체의 표면장력, 적심성(접촉각), 관의 지름에 의해 결정됩니다. 관의 길이는 액체가 상승하는 최종 높이 자체에는 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 침투탐상관련규격(대략구분)

21. 수세성 형광침투액과 건식현상제를 사용하는 경우 시험절차 순서가 적절한 것은?

  1. 침투→유화→세척→건조→현상→관찰→후처리
  2. 전처리→침투→세척→건조→현상→관찰→후처리
  3. 전처리→세척→침투→건조→현상→관찰→후처리
  4. 전처리→침투→세척→현상→건조→관찰→후처리
(정답률: 71%)
  • 수세성 형광침투액은 물로 세척이 가능하며, 건식현상제는 건조 후 적용하는 방식입니다. 따라서 전처리 후 침투, 세척, 건조, 현상, 관찰, 후처리의 순서로 진행되는 것이 올바른 절차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 의시지시모양이 나타내는 원인으로 적절하지 않은 것은?

  1. 시험면에 대한 전처리가 부족한 경우
  2. 잉여 침투액이 시험면에 남아 있는 경우
  3. 현상제를 너무 많이 시험면에 적용한 경우
  4. 검사원의 손에 묻어있는 침투액이 시험면에 묻은 경우
(정답률: 55%)
  • 의시지시(False Indication)는 실제 결함이 아님에도 결함처럼 보이는 현상입니다. 전처리 부족, 잉여 침투액 잔류, 검사원의 오염 등이 주요 원인이 됩니다. 현상제를 과하게 적용한 경우에는 지시모양이 뭉개지거나 흐려질 수는 있으나, 그 자체가 새로운 가짜 결함 모양을 만들어내는 직접적인 원인으로 보기는 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 침투액 적용방법 중 가장 안정적인 적용방법이며, 균일하게 도포할 수 있고 과잉 분무가 되지 않으며, 불필요하게 흘러내리는 침투액이 없어 침투액의 손실을 최소화 할 수 있는 방법은?

  1. 분무법
  2. 붓칠법
  3. 정전기식 분무법
  4. 침적법
(정답률: 60%)
  • 정전기식 분무법은 침투액 입자에 전하를 부여하여 검사체 표면에 정전기적 인력으로 부착시키는 방법입니다. 이 방식은 도포가 균일하고 과잉 분무나 흘러내림이 없어 침투액 손실을 최소화할 수 있는 가장 안정적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 침투탐상검사법 중 제거방법이 다른 것은?

  1. 수세성 형광침투탐상검사
  2. 후유화성 형광침투탐상검사
  3. 후유화성 염색침투탐상검사
  4. 용제제거성 염색침투탐상검사
(정답률: 73%)
  • 수세성 및 후유화성 침투탐상검사는 물을 이용하여 표면의 잉여 침투액을 제거하는 수세 제거 방식을 사용합니다. 반면, 용제제거성 염색침투탐상검사는 유기용제가 묻은 헝겊으로 닦아내는 용제 제거 방식을 사용하므로 제거 방법이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 현상제의 작용에 대한 내용으로 옳지 않은 것은?

  1. 표면 개구부에서 침투제를 빨아내는 흡출작용을 함.
  2. 배경색과 색대비를 개선하는 작용을 함.
  3. 현상막에 의해 결함지시모양을 확대하는 작용을 함.
  4. 자외선에 의해 형광을 발하므로 형광침투액 사용시 결함지시의 식별성을 높임
(정답률: 44%)
  • 현상제는 침투액을 빨아올리는 흡출작용, 배경색과의 대비 개선, 지시모양 확대 등의 역할을 수행합니다. 자외선에 의해 형광을 발하여 식별성을 높이는 것은 현상제가 아니라 형광침투액 자체의 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 침투탐상시험시 검사체의 결함은 언제 판독하는가?

  1. 현상시간이 경화한 직후
  2. 침투처리를 적용한 직후
  3. 현상제를 적용하기 직전
  4. 세척처리를 적용하기 직전
(정답률: 71%)
  • 침투탐상시험의 최종 단계인 현상 공정은 결함 속에 침투한 침투액을 표면으로 흡출시켜 지시모양을 형성하는 과정입니다. 따라서 현상제가 충분히 작용하여 지시모양이 완전히 나타난 현상시간이 경과한 직후에 판독을 수행해야 정확한 결함 확인이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 수세성 침투탐상검사에서 배액처리를 실시하는 것이 원칙인 경우는?

  1. 전처리에서 알카리 세척을 할 때
  2. 침투처리에서 침적법을 할 때
  3. 침투처리에서 붓칠법을 할 때
  4. 전처리에서 산세척을 할 때
(정답률: 38%)
  • 침투처리에서 침적법을 사용할 때는 다량의 침투액을 사용하게 되므로, 환경 오염 방지와 자원 회수를 위해 사용 후 배액처리를 실시하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에서 밀폐된 공간에서 용접부를 침투탐상 할 때 침투제 적용방법 중 가장 효과적인 것은?

  1. 분무
  2. 침지
  3. 흘림
  4. 붓칠
(정답률: 53%)
  • 밀폐된 공간에서는 침지나 분무법을 사용하기 어렵고, 붓칠법을 사용하면 좁은 구역의 용접부에 침투제를 정밀하고 효과적으로 도포할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에서 시험 장치를 가장 적게 필요로 하는 시험 방법은?

  1. 수세성 형광 침투액-건식 현상법
  2. 수세성 염색 침투액-습식 현상법
  3. 용제 제거성 염색 침투액-속건식 현상법
  4. 후유화성 역색 침투액-속건식 현상법
(정답률: 68%)
  • 용제 제거성 염색 침투액-속건식 현상법은 별도의 세척 장치나 건조 설비, 암실 등이 필요 없으며 용제와 스프레이 캔만으로 검사가 가능하여 시험 장치를 가장 적게 필요로 하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에 따라 침투지시모양이 동일 선상이고 상호간의 거리가 몇 mm이하일 때 연속침투지시모양으로 규정하고 있는가?

  1. 1
  2. 2
  3. 3
  4. 5
(정답률: 78%)
  • KS B 0816 규격에 따르면, 침투지시모양이 동일 선상에 있고 상호 간의 거리가 $2\text{mm}$이하일 때 이를 연속침투지시모양으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에서 시험방법의 기호가 DFC-N 일 때 사용하는 침투액과 현상법의 종류로 옳은 것은?

  1. 수세성 이원성 형광침투액-무현상법
  2. 용제제거성 이원성 형광침투액-무현상법
  3. 후유화성 형광침투액(물베이스유화제)-무현상법
  4. 후유화성 이원성 형광침투액(기름베이스유화제)-무현상법
(정답률: 73%)
  • 시험방법 기호 DFC-N에서 D는 용제제거성(Developer-free/Solvent removable), F는 형광침투액(Fluorescent), C는 이원성(Contrast/Dual), N은 무현상법(No developer)을 의미합니다. 따라서 용제제거성 이원성 형광침투액-무현상법이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에서 규정하는 유화 시간을 설명한 내용으로 틀린 것은?

  1. 물베이스 유화제를 사용하는 시험에서 염색 침투액을 사용할때는 2분이내
  2. 물베이스 유화제를 사용하는 시험에서 형광 침투액을 사용할때는 5분 이내
  3. 기름베이스 유화제를 사용하는 시험에서 형광 침투액을 사용할때는 3분 이내
  4. 기름베이스 유화제를 사용하는 시험에서 염색 침투액을 사용할때는 30초 이내
(정답률: 61%)
  • KS B 0816 규정에 따르면 물베이스 유화제를 사용하는 시험의 경우, 염색 침투액과 형광 침투액 모두 유화 시간은 2분 이내여야 합니다. 따라서 형광 침투액 사용 시 5분 이내라는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에서 형광침투제를 사용하는 조건으로 옳은 것은?

  1. 밝은 실내에서 행해져야 한다.
  2. 현상처리 적용 후 침투제를 적용하여야 한다.
  3. 어두운 곳, 자외선조사등 하에서 행해져야 한다.
  4. 시험체 온도가 –20~4°C사이에서 행해져야 한다.
(정답률: 85%)
  • 형광침투제는 자외선에 반응하여 발광하는 성질을 이용하므로, 외부 빛을 차단한 어두운 곳에서 자외선조사등을 사용하여 검사해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에 규정된 검사 방법의 적용 대상이 아닌 것은?

  1. 임실을 사용할 경우 어둡기는 10룩스 미만이어야 한다.
  2. 세척처리시 수세성 및 후유화성 침투액은 물로 세척한다.
  3. 침투지시모양의 관찰은 현상제 적용 후 7~60분 사이에 하는 것이 바람직히다.
  4. 잉여 침투액의 제거시 홈 속에 침투되어 있는 침투액을 유출시키는 과도한 처리를 해서는 안된다.
(정답률: 73%)
  • 암실을 사용할 경우 조도는 $10\text{ lux}$이하가 아니라, 일반적으로 더 낮은 수준의 어두운 환경이 요구됩니다.

    오답 노트
    수세성 및 후유화성 침투액의 물 세척, 현상제 적용 후 7~60분 사이 관찰, 잉여 침투액 제거 시 과도한 처리 금지는 모두 올바른 규정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 항공우주용 기기의 침투탐상 검사방법(KS W 0914)에 규정된 검사 방법의 적용 대상이 아닌 것은?

  1. 시료 검사
  2. 정비 검사
  3. 최종 검사
  4. 공정 중 검사
(정답률: 49%)
  • KS W 0914 규정에 따른 항공우주용 기기의 침투탐상 검사 적용 대상은 공정 중 검사, 최종 검사, 정비 검사입니다. 시료 검사는 해당 규정의 적용 대상에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 항공우주용 기기의 침투탐상 검사방법(KS W 0914)에 속건식 현상제에 관한 설명 중 틀린 것은?

  1. 구성 부품은 현상제를 적용하기 전에 건조시켜야한다.
  2. 현탁성이 있는 비수성 현상제는 적용하기 전 교반하여야 한다.
  3. 비수성 현상제는 흘려보내기 또는 침지에 의해 적용하여야 한다.
  4. 현상제의 체류시간은 최소 10분 동안 최대 1시간으로 하여야 한다.
(정답률: 34%)
  • 비수성 현상제는 일반적으로 분무(Spray) 방식으로 적용하며, 흘려보내기나 침지 방식은 주로 수성 현상제에 적용하는 방법입니다.

    오답 노트
    구성 부품 건조: 비수성 현상제 적용 전 필수 사항
    교반 필요: 현탁성 성분의 균일한 도포를 위해 필요
    체류시간: 최소 $10\text{분}$에서 최대 $1\text{시간}$ 규정 준수
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에서 강용접부의 결함 검출을 위해 5분 표준 침투시간을 필요로 하는 온도 범위는?

  1. 5~50°C
  2. 10~50°C
  3. 15~50°C
  4. 20~50°C
(정답률: 80%)
  • KS B 0816 규정에 따르면, 강용접부의 결함 검출을 위해 $5\text{분}$의 표준 침투시간을 적용하는 적정 온도 범위는 $15\sim50\text{°C}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에서 침투지시 모양을 관찰하는 시간 범위는?

  1. 현상제 적용 후 7~30분 사이
  2. 현상제 적용 후 7~60분 사이
  3. 현상제 적용 후 10~30분 사이
  4. 현상제 적용 후 10~60분 사이
(정답률: 71%)
  • KS B 0816 규정에서 침투지시 모양을 관찰하는 표준 시간 범위는 현상제를 적용한 후 $7\sim60\text{분}$ 사이로 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에 따라 시험체의 일부분을 시험하는 경우 전처리해야 하는 범위의 규정으로 옳은 것은?

  1. 시험부 중심에서 바깥쪽으로 20mm까지
  2. 시험부 중심에서 바깥쪽으로 50mm까지
  3. 시험하는 부분에서 바깥쪽으로 25mm 넓은 범위
  4. 시험면이 인접하는 영역에서 오염물에 의한 영향을 받지 않는 50mm이상의 넓이
(정답률: 78%)
  • KS B 0816 규정에 따라 침투탐상 시험 시 시험체의 일부분만 시험하는 경우에는, 시험하는 부분에서 바깥쪽으로 $25\text{mm}$ 더 넓은 범위까지 전처리를 수행하여 주변 오염으로 인한 간섭을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

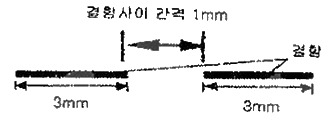

40. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에 의해 강용접부를 탐상시험 하였더니 그림과 같은 결함이 거의 동일 선상에 나타났다. 이 결함은 어떻게 판정하며, 또한 결함 길이는 몇 mm인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 2개로 판정하며, 각각 길이는 4, 3
  2. 1개로 판정하며, 각각 길이는 6
  3. 1개로 판정하며, 각각 길이는 7
  4. 3개로 판정하며, 각각 길이는 3, 1, 3
(정답률: 75%)
  • KS B 0816 규정에 따르면, 특별한 지정이 없는 경우 지시의 길이는 개별 지시의 길이와 그 사이의 거리를 모두 합산하여 계산합니다.
    ① [기본 공식] $L = \sum l + \sum d$ (결함 길이의 합 + 간격의 합)
    ② [숫자 대입] $L = 3 + 1 + 3$
    ③ [최종 결과] $L = 7$
    따라서 동일 선상에 나타난 결함들을 1개로 판정하며, 총 길이는 $7\text{mm}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반(대략구분)

41. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에 따라 형광 침투액을 사용하는 시험에서 관찰자가 어두운 곳에서 눈을 적응시키기 위해 규정된 최소 시간은?

  1. 30초 이상
  2. 1분 이상
  3. 5분 이상
  4. 10분 이상
(정답률: 73%)
  • 형광 침투액을 사용하는 시험에서 관찰자가 암실 환경에 적응하여 결함을 정확히 식별하기 위해 필요한 최소 암적응 시간은 $1$분 이상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 침투탐상 시험방법 및 침투지시의 모양의 분류(KS B 0816)에서 강단조품의 랩(lap)결함을 검출하고자 할 때 일반적을 적용하는 표준 침투시간은?

  1. 5분
  2. 7분
  3. 10분
  4. 20분
(정답률: 53%)
  • KS B 0816 규정에 따라 강단조품의 랩(lap) 결함을 검출하기 위해 일반적으로 적용하는 표준 침투시간은 $10$분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 가공용 다이스나 발동기용 밸브에 많이 사용하는 특수합금으로 주조한 그대로 사용되는 것은?

  1. 고속도강
  2. 화이트 메탈
  3. 스텔라이트
  4. 하스텔로이
(정답률: 52%)
  • 스텔라이트는 코발트(Co) 기반의 합금으로, 내마모성과 내식성이 매우 뛰어나 가공용 다이스나 밸브 시트 등 주조 상태 그대로 사용하는 특수합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 공정주철의 탄소 함유량은 약 몇 % 인가?

  1. 0.2%
  2. 0.8%
  3. 2.1%
  4. 4.3%
(정답률: 47%)
  • 공정 조성의 주철은 탄소 함유량이 약 $4.3\%$ 인 지점으로, eutectic(공정) 반응이 일어나는 지점의 탄소 함유량을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 납 황동은 납을 첨가하여 어떤 성질을 개선한 것인가?

  1. 강도
  2. 내식성
  3. 절삭성
  4. 전기전도도
(정답률: 56%)
  • 황동에 납(Pb)을 첨가하면 납이 기질 내에 미세하게 분산되어 칩(chip)이 잘 끊어지게 하므로 절삭성이 크게 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 면심입방격자(FCC)에 관한 설명으로 틀린 것은?

  1. 원자는 2개이다.
  2. Ni, Cu, Al 등은 면십임방격자이다.
  3. 체심입방격자에 비해 전연성이 좋다.
  4. 체심입방격자에 비해 가공성이 좋다.
(정답률: 64%)
  • 면심입방격자(FCC)는 단위 격자당 원자 수가 4개입니다.

    오답 노트
    원자는 2개이다: 체심입방격자(BCC)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 림드강에 관한 설명 중 틀린 것은?

  1. Fe-Mn으로 가볍게 탈산시킨 상태로 주형에 주입한다.
  2. 주형에 접하는 부분은 빨리 냉각되므로 순도가 높다.
  3. 표면에 헤어크랙과 응고된 상부에 수축공이 생기기 쉽다.
  4. 응고가 진행되면서 용강 중에 남은 탄소와 산소의 반응에 의하여 일산화탄소가 많이 발생한다.
(정답률: 38%)
  • 림드강은 응고 과정에서 일산화탄소($CO$) 가스가 발생하여 표면에 기포가 생기거나 내부 기공이 형성되는 특징이 있으며, 표면에 헤어크랙이나 상부 수축공이 생기는 것은 림드강의 일반적인 특징이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 응축계인 금속은 대기압하에서 어떠한 인자를 무시하여 자유도를 구할 수 있는가?

  1. 상
  2. 압력
  3. 농도
  4. 온도
(정답률: 60%)
  • 응축계(Condensed system)는 액체나 고체 상태의 물질을 다루므로, 기체와 달리 압력 변화가 상평형에 미치는 영향이 매우 작아 자유도 계산 시 압력을 무시할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. Mg-희토류계 합금에서 희토류계원소를 첨가할 때 미시메탈(Misch-metal)의 형태로 첨가한다. 미시메탈에서 세륨(Ce)을 제외한 합금 원소를 첨가한 합금의 명칭은?

  1. 탈타늄
  2. 디디뮴
  3. 오스뮴
  4. 갈바늄
(정답률: 44%)
  • 미시메탈(Misch-metal)에서 세륨(Ce)을 제외한 나머지 희토류 원소들의 혼합물을 디디뮴이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 주철에 대한 설명으로 틀린 것은?

  1. 흑연은 메짐을 일으킨다.
  2. 흑연은 응고에 따라 편상과 괴상으로 구분한다.
  3. 시멘타이트가 많으면 절삭성이 향상된다.
  4. 주철의 조직은 C와 Si의 양에 의해 변화한다.
(정답률: 58%)
  • 시멘타이트는 매우 단단한 조직이므로, 시멘타이트의 양이 많아지면 경도는 증가하지만 절삭성은 오히려 저하됩니다.

    오답 노트
    흑연의 메짐: 흑연이 많으면 조직이 무르고 부스러지는 성질이 있음
    흑연 형태: 응고 조건에 따라 편상(片狀) 또는 괴상(塊狀)으로 나타남
    조직 변화: 탄소(C)와 규소(Si) 함량에 따라 조직이 결정됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 알루미늄 합금 중 대표적인 단련용 Al합금으로 주요성분이 Al-Cu-Mg 인 것은?

  1. 알민
  2. 알드리
  3. 두랄루민
  4. 하이드로날륨
(정답률: 72%)
  • 알루미늄(Al)에 구리(Cu)와 마그네슘(Mg)을 주성분으로 첨가하여 강도를 높인 대표적인 단련용 합금은 두랄루민입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 결정구조결함의 일종인 빈자로 인하여 전체 금속이온의 위치가 밀리게 되고 그 결과로 인하여 구조적인 결함이 발생하는 이러한 결함의 명칭은?

  1. 전위
  2. 시효
  3. 산세
  4. 서출
(정답률: 69%)
  • 금속 결정 내에서 원자가 있어야 할 자리가 비어 있는 빈자(Vacancy)나 원자 배열의 어긋남으로 인해 발생하는 선결함 및 구조적 결함을 전위라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 저용융점 합금이란 약 몇 °C 이하에서 용융점이 나타나는가?

  1. 250°C
  2. 350°C
  3. 450°C
  4. 550°C
(정답률: 63%)
  • 저용융점 합금은 일반적으로 용융점이 $250^{\circ}C$이하인 합금을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. Cu에 3~4% Ni 및 1% Si를 첨가한 합금으로 금속간 화합물 Ni2Si를 생성하며 시효경화성을 가진 합금은?

  1. 켈밋합금
  2. 코슨 합금
  3. 망가닌 합금
  4. 애드리럴티 합금
(정답률: 40%)
  • 코슨 합금은 $Cu$에 $3 \sim 4\%$ $Ni$와 $1\%$ $Si$를 첨가한 합금으로, 금속간 화합물인 $Ni_{2}Si$를 생성하여 시효경화성을 갖는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 냉간 가공도가 증가할수록 감소하는 것은?

  1. 경도
  2. 내력
  3. 연신율
  4. 인장강도
(정답률: 65%)
  • 냉간 가공(가공 경화)이 진행될수록 재료의 항복강도, 인장강도, 경도는 증가하지만, 소성 변형 능력인 연신율은 급격히 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음성 자성 재료 중 연질 자성 재료에 해당되는 것은?

  1. 알니코
  2. 네오디뮴
  3. 센더스트
  4. 페라이트
(정답률: 47%)
  • 센더스트(Sendust)는 철, 알루미늄, 실리콘의 합금으로, 자화와 탈자화가 쉬운 전형적인 연질 자성 재료입니다.

    오답 노트
    알니코, 네오디뮴, 페라이트: 강한 자성을 유지하는 경질 자성 재료
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 합금주강에 관한 설명으로 옳은 것은?

  1. 니켈 주강은 경도를 높은 목적으로 2.0~3.5% 정도 Ni을 첨가한 합금이다.
  2. 크롬 주강은 보통 주강에 10% 이상의 Cr을 첨가하여 강인성을 높인 합금강이다.
  3. 니켈-롬 주강은 피로 한도 및 충격값이 커 자동차, 항공기 부품 등에 사용한다.
  4. 망간 주강에서 Mn을 11~14% 함유한 마텐자이트계인 저망간주강은 뜨임처리하여 제치용 롤 등에 사용한다.
(정답률: 45%)
  • 니켈-크롬 주강은 강도, 피로 한도 및 충격값이 매우 우수하여 자동차 및 항공기 부품과 같은 고신뢰성 부품에 주로 사용됩니다.

    오답 노트
    니켈 주강: 주로 내식성과 인성을 높이기 위해 첨가함
    크롬 주강: 주로 내마모성과 내식성을 높이기 위해 첨가함
    망간 주강: 11~14% Mn 함유 시 오스테나이트계가 되어 내마모성이 극대화됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 맞대기 용접의 홈 형상이 아닌 것은?

  1. H
  2. I
  3. R
  4. K
(정답률: 60%)
  • 맞대기 용접의 홈 형상은 가공 편의성과 용입 깊이에 따라 I형, V형, K형, H형, U형, J형 등이 사용됩니다. R형은 표준적인 맞대기 용접 홈 형상에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 균열에 대한 감수성이 특히 좋아서 두꺼운 판 구조물의 용접 혹은 구속도가 큰 구조물, 고장력강 및 탄소나 황의 함유량이 많은 강의 용접에 가장 적합한 용접봉은?

  1. 고셀롤로오스계-E4311
  2. 저수소계-E4316
  3. 일루미나이트계-E4301
  4. 고산화티탄계-E4313
(정답률: 49%)
  • 저수소계-E4316 용접봉은 용착 금속 내의 수소 함량을 극히 낮게 유지하여 균열 감수성이 매우 낮으며, 특히 구속도가 큰 구조물이나 고장력강 용접 시 저온 균열을 방지하는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 두께가 3.2mm인 연강 판을 산소·아세틸렌가스 용접할 때 사용하는 용접봉의 지름은 얼마인가? (단, 가스 용접봉 지름을 구하는 공식을 사용한다.)

  1. 1.0mm
  2. 1.6mm
  3. 2.0mm
  4. 2.6mm
(정답률: 52%)
  • 가스 용접봉의 지름은 모재 두께를 기준으로 결정하는 공식을 사용합니다.
    ① [기본 공식] $d = \frac{t}{2} + 1$ (지름 = 두께 / 2 + 1)
    ② [숫자 대입] $d = \frac{3.2}{2} + 1$
    ③ [최종 결과] $d = 2.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
