침투비파괴검사기능사 필기 기출문제복원 (2013-07-21)

침투비파괴검사기능사
(2013-07-21 기출문제)

목록

1과목: 침투탐상시험법(대략구분)

1. 자화전류와 자분의 관계에서 표면하결함 검출에 좋은 조합은 다음 중 무엇인가?

  1. 교류 - 습식자분
  2. 교류 – 건식자분
  3. 반파직류 – 습식자분
  4. 반파직류 – 건식자분
(정답률: 33%)
  • 반파직류는 주파수가 높아서 물체 표면의 작은 결함도 잘 검출할 수 있습니다. 또한 건식자분은 물을 사용하지 않기 때문에 검사 대상의 표면이 매우 건조하고 깨끗해야 하지만, 검사 대상의 표면이 습기를 띄고 있거나 물이 묻어있는 경우에는 검출이 어렵습니다. 따라서 반파직류와 건식자분은 표면하결함 검출에 좋은 조합입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 자분탐상시험법에 사용되는 시험 방법이 아닌 것은?

  1. 축 통전법
  2. 직각 통전법
  3. 프로드법
  4. 단층 촬영법
(정답률: 78%)
  • 단층 촬영법은 자분탐상시험법에 사용되는 시험 방법이 아닙니다. 단층 촬영법은 의학 분야에서 사용되는 방법으로, 인체 내부의 구조를 촬영하는 데 사용됩니다. 자분탐상시험법은 지하 구조물 내부의 결함을 탐지하기 위한 방법으로, 축 통전법, 직각 통전법, 프로드법 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 침투탐상검사로 검출이 어려운 결함은?

  1. 언더컷
  2. 오버랩
  3. 피로균열
  4. 슬래그 혼입
(정답률: 75%)
  • 슬래그 혼입은 침투탐상검사로 검출하기 어려운 결함입니다. 이는 슬래그가 금속 제조 과정에서 발생하는 부산물로, 금속 내부에 혼입되어 있을 경우 침투액이 이를 탐지하기 어렵기 때문입니다. 따라서 슬래그 혼입은 보통 X-선 검사나 초음파 검사 등 다른 검사 방법을 이용하여 검출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 자분탐상시험으로 고리모양의 제품을 탐상할 때 가장 좋은 자화방법은?

  1. 프로법
  2. 극간법
  3. 축통전법
  4. 전류관통법
(정답률: 36%)
  • 고리모양의 제품을 탐상할 때 가장 좋은 자화방법은 전류관통법입니다. 이는 고리모양의 제품이 자기장을 통과할 때 전류가 고리를 관통하면서 자기장이 형성되기 때문입니다. 이 방법은 다른 방법들보다 더 정확하고 빠르며, 제품의 내부와 외부를 모두 탐지할 수 있습니다. 또한, 제품의 크기나 형태에 상관없이 적용할 수 있어 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 기계나 구조물을 설계할 때 부재의 치수, 형상, 재료의 적부를 판단하거나, 제작된 기계나 구조물이 사용 중 파손 및 변형되지 않도록 감시하는데 이용되는 비파괴검사법은?

  1. 음향방출 시험
  2. 응력스트레인 측정
  3. 전위치 시험
  4. 적외선 서모그래피
(정답률: 65%)
  • 응력스트레인 측정은 부재의 변형을 측정하여 파손 가능성을 예측하는 비파괴검사법입니다. 부재에 일어나는 응력과 변형을 측정하여 부재의 건전성을 판단할 수 있습니다. 따라서 기계나 구조물의 설계 및 제작에서 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 어떤 물체의 온도가 56°C였다. 이를 화씨(°F)로 전환하면 얼마인가?

  1. 약 132°F
  2. 약 13°F
  3. 1.3°F
  4. 약 17°F
(정답률: 73%)
  • 화씨와 섭씨의 관계식은 다음과 같습니다.

    °F = (°C × 1.8) + 32

    따라서, 56°C를 화씨로 변환하면 다음과 같습니다.

    °F = (56 × 1.8) + 32
    °F = 100.8 + 32
    °F ≈ 132

    따라서, 정답은 "약 132°F"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 초음파탐상시험에 대한 설명 중 틀린 것은?

  1. 오스테나이트강에서는 종파에 비해 횡파에 경우 감쇠가 크다.
  2. 시험체의 결정입계에서 탄화물을 석출하면 산란감쇠가 증가한다.
  3. 오스테나이트강에서는 횡파는 때때로 주상정의 성장 방향에 따라 진행한다.
  4. 스테인리스강 재질은 탄소강 재질과 초음파속도가 같으므로 대비시험편은 어느 것을 사용하여도 무방하다.
(정답률: 67%)
  • "스테인리스강 재질은 탄소강 재질과 초음파속도가 같으므로 대비시험편은 어느 것을 사용하여도 무방하다."라는 설명이 틀린 것은 아닙니다. 초음파탐상시험에서는 시험 대상 재질의 초음파속도와 대비시험편의 초음파속도가 같아야 정확한 결과를 얻을 수 있습니다. 따라서 스테인리스강과 같이 초음파속도가 탄소강과 같은 재질에서는 대비시험편으로 탄소강을 사용해도 무방합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 누설검사에서 추적가스로 사용할 수 없는 것은?

  1. 수소
  2. 할로겐
  3. 헬륨
  4. 암모니아
(정답률: 64%)
  • 추적가스는 누설검사 시 누설된 가스를 식별하기 위해 사용되는 가스입니다. 수소는 불활성 기체이기 때문에 누설된 가스를 식별하는 데에는 적합하지 않습니다. 따라서 추적가스로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 침투탐상검사에 대한 설명 중 틀린 것은?

  1. 표면균열 검사에 효과적이다.
  2. 시험품 표면온도가 검사결과에 영향을 준다.
  3. 구조물의 부분탐상에는 후유화법이 효과적이다.
  4. 철, 비철 등 금속제품 검사에 효과적이다.
(정답률: 66%)
  • "구조물의 부분탐상에는 후유화법이 효과적이다."가 틀린 설명입니다. 후유화법은 전체적인 구조물의 결함을 파악하는 데에는 효과적이지만, 부분적인 결함을 찾는 데에는 적합하지 않습니다. 부분탐상에는 보통 적외선 카메라나 초음파 검사 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 와전류탐상시험에서 검사 코일의 임피던스 변화에 미치는 영향이 제일 작은 인자는?

  1. 시험속도
  2. 시험주파수
  3. 시험체의 전도율
  4. 시험체의 투자율
(정답률: 53%)
  • 와전류탐상시험에서 검사 코일의 임피던스 변화에 가장 작은 영향을 미치는 인자는 시험속도입니다. 이는 검사 코일의 임피던스는 시험체의 전류 유도에 따라 변화하기 때문입니다. 시험속도가 빠를수록 전류 유도가 더 빠르게 변화하므로 검사 코일의 임피던스 변화도 빠르게 일어나게 됩니다. 따라서 시험속도가 빠를수록 검사 코일의 임피던스 변화에 미치는 영향이 작아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 방사선작업 종사자가 착용하는 개인피폭 선량계에 속하지 않는 것은?

  1. 서베이미터
  2. 필름배지
  3. 포켓도시미터
  4. 열형광선량계
(정답률: 56%)
  • 서베이미터는 방사선의 선량을 측정하는 기기 중 하나이지만, 개인피폭 선량계는 아닙니다. 개인피폭 선량계는 개인이 노출된 방사선의 양을 측정하는데 사용되는 기기이며, 필름배지, 포켓도시미터, 열형광선량계는 모두 개인피폭 선량계에 속합니다. 따라서 정답은 서베이미터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 비파괴검사에 대한 일반적인 설명으로 틀린 것은?

  1. 자분탐상시험은 표면결함 검출에 적용된다.
  2. 초음파탐상시험은 작업자의 숙련도에 크게 좌우된다.
  3. 침투탐상시험은 강자성체에만 적용할 수 있다.
  4. 방사선투과시험은 검사체 내부결함 검출에 유용하다.
(정답률: 82%)
  • "침투탐상시험은 강자성체에만 적용할 수 있다."라는 설명이 틀린 이유는 침투탐상시험은 강자성체 뿐만 아니라 비철금속 등의 비강자성체에도 적용할 수 있기 때문입니다. 침투탐상시험은 검사 대상의 표면에 액체를 침투시켜 결함을 검출하는 방법으로, 강자성체와 비강자성체 모두에게 적용 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 내부 기공의 결함 검출에 가장 적합한 비파괴검사법은?

  1. 음향방출시험
  2. 방사선투과시험
  3. 침투탐상시험
  4. 와전류탐상시험
(정답률: 70%)
  • 내부 기공의 결함 검출에 가장 적합한 비파괴검사법은 방사선투과시험입니다. 이는 X선이나 감마선을 이용하여 물체 내부를 촬영하여 결함을 검출하는 방법으로, 물체의 두께나 밀도 등을 파악할 수 있어 내부 결함을 정확하게 검출할 수 있습니다. 또한, 검사 대상이 금속이나 비금속 모두 가능하며, 검사 시간이 짧고 검사 결과를 쉽게 해석할 수 있어 많이 사용되는 검사법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 초음파탐상법을 원리에 의해 분류할 때 해당하지 않는 것은?

  1. 펄스반사법
  2. 투과법
  3. A-주사법
  4. 공진법
(정답률: 70%)
  • 초음파탐상법은 소리의 반사, 투과, 공진 등을 이용하여 물체의 내부를 탐사하는 방법입니다. 따라서 "A-주사법"은 해당하지 않습니다. 주사법은 물질 내부에 액체나 기체를 주입하여 내부를 관찰하는 방법으로, 초음파탐상법과는 원리가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 침투탐상검사에서 침투에 영향을 미치는 요인은?

  1. 검사 대상물의 크기
  2. 결함의 방향성
  3. 검사 대상물의 화학성분
  4. 결함의 폭
(정답률: 53%)
  • 침투탐상검사에서 침투에 영향을 미치는 요인 중 가장 중요한 것은 결함의 폭입니다. 결함의 폭이 작으면 침투액이 결함 내부로 침투하지 못하고, 결함의 폭이 넓으면 침투액이 결함 내부로 침투하여 검사 결과에 영향을 미칩니다. 따라서 결함의 폭은 침투탐상검사에서 가장 중요한 요인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 접촉각만의 관점에서 볼 때 적심성이 가장 좋은 침투액은?

  1. 접촉각이 10° 인 침투액
  2. 접촉각이 30° 인 침투액
  3. 접촉각이 45° 인 침투액
  4. 접촉각이 90° 인 침투액
(정답률: 64%)
  • 접촉각이 작을수록 침투액이 표면에 잘 묻어나가므로, 접촉각이 10° 인 침투액이 가장 적심성이 좋다고 할 수 있습니다. 즉, 표면에 침투액이 잘 스며들어서 부식이나 도색 등의 작업에 효과적으로 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 염색 침투 비파괴검사에 가장 적합한 조명은?

  1. 20 룩스 이하
  2. 20 룩스 부터 30 룩스 사이
  3. 500 룩스 이상
  4. 100W/m2
(정답률: 62%)
  • 염색 침투 비파괴검사는 물체의 표면에 염색액을 침투시켜 결함을 검출하는 검사 방법입니다. 이때, 염색액이 침투된 부분을 확인하기 위해서는 충분한 조명이 필요합니다. 따라서, 염색 침투 비파괴검사에 가장 적합한 조명은 "500 룩스 이상"입니다. 500 룩스 이상의 조명은 충분한 밝기를 제공하여 검사자가 결함을 더욱 정확하게 확인할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 침투탐상시험시 침투액이 가져야 할 특성이 아닌 것은?

  1. 미세한 틈 사이에도 침투할 수 있는 능력
  2. 침투처리시 비교적 큰 결함에도 남을 수 있는 능력
  3. 침투처리시 재빨리 증발할 수 있는 능력
  4. 후처리시에 표면으로부터 쉽게 씻겨질 수 있는 능력
(정답률: 82%)
  • 침투액이 가져야 할 특성 중에서 "침투처리시 재빨리 증발할 수 있는 능력"은 아닙니다. 이는 침투액이 처리된 표면에 머무르지 않고 빠르게 증발하여 침투액이 남지 않도록 하는 것을 의미합니다. 이는 침투액이 처리된 부위에서 불필요한 잔여물이 남지 않도록 하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 침투탐상시험시 형광침투액과 비교했을 때 염색침투액의 장점 설명으로 옳은 것은?

  1. 작은 지시들을 더 잘 볼 수 있다.
  2. 크롬산 표면에 사용할 수 있다.
  3. 거친 표면에 대조색이 적다.
  4. 특별한 조명장치를 필요로 하지 않다.
(정답률: 79%)
  • 염색침투액은 자연광만으로도 충분히 작은 지시들을 볼 수 있기 때문에 특별한 조명장치가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 형광침투탐상시험을 할 때 과잉침투제를 제거한 직후 행하여야할 사항으로 옳은 것은?

  1. 표면을 압축공기로 불어 건조시킨다.
  2. 흡수지를 사용하여 표면에 남아 있는 액체를 빨아낸다.
  3. 자외선등으로 과잉 침투액이 제거되었는가 점검한다.
  4. 열풍식 건조기로 표면을 건조시킨다.
(정답률: 76%)
  • 형광침투탐상시험에서 과잉침투제를 제거한 직후에는 자외선등으로 과잉 침투액이 제거되었는지 점검해야 합니다. 이는 과잉침투제가 표면에 남아있을 경우, 검사 결과에 영향을 미칠 수 있기 때문입니다. 따라서 자외선등으로 과잉 침투액이 완전히 제거되었는지 확인하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 침투탐상관련규격(대략구분)

21. 형광침투탐상시험에 사용되는 자외선 조사장치에 장시간 노출되었을 때 가장 먼저 장해를 받는 것은?

  1. 인체 근육조직
  2. 인체의 염색체
  3. 인체 혈관세포
  4. 인체의 눈
(정답률: 81%)
  • 자외선은 눈의 각막과 수정체에 직접적으로 영향을 미치기 때문에, 장시간 노출되면 눈에 손상을 줄 수 있습니다. 따라서 인체의 눈이 가장 먼저 장해를 받게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 침투의 원리에서 액체분자 사이의 응집력은 액체가 스스로 수축하여 표면적을 가장 작게 가지려고 하는 힘을 표현한 것은?

  1. 표면장력
  2. 모세관현상
  3. 적심성
  4. 접촉각
(정답률: 64%)
  • 액체 분자들은 서로 인력을 가지고 있어 서로 붙어있으려는 경향이 있습니다. 이 때, 액체의 표면 분자들은 주변 분자들과 인력을 공유하지 못하므로 내부 분자들보다 더 많은 인력을 받게 됩니다. 이로 인해 표면 분자들은 내부 분자들보다 더 많은 에너지를 가지게 되어 표면적을 최소화하려는 경향이 생기는데, 이것이 바로 표면장력입니다. 따라서, 액체분자 사이의 응집력은 표면장력으로 표현됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 침투탐상시험에서 현상제가 갖추어야 할 조건으로 옳은 것은?

  1. 휘발성이 높아야 한다.
  2. .세척성이 좋아야 한다.
  3. 침투성이 좋아야 한다.
  4. 침투액의 분산력이 좋아야 한다.
(정답률: 53%)
  • 침투탐상시험에서 현상제가 갖추어야 할 조건은 침투성이 좋아야 하며, 이는 침투액이 표면에 침투하여 균일하게 분포되어야 함을 의미합니다. 따라서 침투액의 분산력이 좋아야 한다는 것은 침투액이 빠르게 표면에 분산되어 균일한 침투를 보장할 수 있어야 한다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 침투제의 침투력에 영향을 주는 요인으로 틀린 것은?

  1. 개구부의 표면에 열려진 크기
  2. 침투제의 표면장력
  3. 침투제의 적심성
  4. 시험체의 재질
(정답률: 63%)
  • 시험체의 재질은 침투제의 침투력에 영향을 주는 요인이 아닙니다. 침투제의 침투력은 개구부의 표면에 열려진 크기, 침투제의 표면장력, 침투제의 적심성 등의 요인에 영향을 받습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 의사지시모양은 현상제를 적용한 면에 어떤 것이 남아있을 경우 나타날 가능성이 가장 높은가?

  1. 침투액
  2. 세척액
  3. 유화액
  4. 트리클렌
(정답률: 62%)
  • 의사지시모양은 현상제를 적용한 면에 어떤 것이 남아있을 경우 그것이 표면에 침투하여 남아있는 경우가 가장 높습니다. 따라서 정답은 "침투액"입니다. 침투액은 표면에 침투하여 내부로 스며들어가는 성질을 가지고 있기 때문에, 현상제로 세척해도 표면에 남아있을 가능성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 주조품에서 수축균열이 발생하는 부위는 주로 어느 곳인가?

  1. 얇은 부재 쪽
  2. 두꺼운 부재 쪽
  3. 두께 변화가 심한 곳
  4. 주물 내부의 기공이 있는 곳
(정답률: 54%)
  • 두께 변화가 심한 부위는 냉각 속도가 빠르게 변화하여 응력이 발생하기 때문에 수축균열이 발생할 가능성이 높습니다. 따라서, 주조품에서 수축균열이 발생하는 부위는 주로 두께 변화가 심한 곳입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 탐상제 중에 염색침투액보다 형광침투액이 좋은 점은?

  1. 일반 광선으로 검사할 수 있다.
  2. 작은 지시라도 쉽게 검출 가능하다.
  3. 물이 묻은 부품에 사용이 용이하다.
  4. 자외선등을 이용하므로 장비가 단순, 간편하다.
(정답률: 70%)
  • 형광침투액은 자외선등을 이용하여 검사하기 때문에 작은 지시라도 쉽게 검출할 수 있습니다. 염색침투액은 일반 광선으로 검사하기 때문에 작은 지시를 찾기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 일반 주강품에 대해 형광침투탐상할 때 관찰에 필요한 자외선의 강도는?

  1. 25cm 거리에서 1000W/cm2 이상
  2. 25cm 거리에서 800W/cm2 이상
  3. 시험체 표면에서 500μw/cm2 이상
  4. 시험체 표면에서 800μw/cm2 이상
(정답률: 73%)
  • 형광침투탐상은 시험체 표면에 침투액을 도포한 후 자외선 램프를 이용하여 시험체를 조사하는 방법입니다. 이때 자외선의 강도는 시험체 표면에서 800μw/cm2 이상이어야 합니다. 이유는 이 강도 이상이어야 침투액이 시험체 내부로 침투하여 결함이나 불순물을 확인할 수 있기 때문입니다. 다른 보기들은 자외선 강도가 너무 낮거나 높아서 침투액이 제대로 작용하지 않을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 강용접부 시험체와 침투액의 온도가 22°C 일 때 표준 현상시간은?

  1. 2분
  2. 5분
  3. 7분
  4. 15분
(정답률: 70%)
  • 강용접부 시험체와 침투액의 온도가 22°C 일 때, KS B 0816에서 규정한 표준 현상시간은 7분입니다. 이는 규정된 시험조건에서 침투액이 강용접부 시험체 내부로 침투하는데 걸리는 시간을 의미합니다. 이 시간은 시험체와 침투액의 온도, 침투액의 종류, 시험조건 등에 따라 달라질 수 있습니다. 따라서, 이 문제에서는 시험조건이 명시되어 있으므로, 해당 조건에 맞는 표준 현상시간을 찾아내는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 배관 용접부의 비파괴시험 방법(KS B 0888)에서 도관의 일반 부분인 경우 침투탐상시험에 대한 지시모양의 분류 및 합격판정 기준으로 옳은 것은?

  1. 독립침투지시모양은 독립하여 존재하는 개개의 침투지시모양으로 3종류로 구분한다.
  2. 연속침투지시모양의 길이는 침투지시모양의 개개의 길이 및 상호의 간격을 더한 값으로 한다.
  3. 독립침투지시모양 및 연속침투지시모먕은 1개의 길이 10mm 이하를 합격으로 한다.
  4. 분산침투지시모양은 연속된 용접길이 500mm 당의 합계점이 10점 이하인 경우를 합력으로 한다.
(정답률: 47%)
  • 정답은 "연속침투지시모양의 길이는 침투지시모양의 개개의 길이 및 상호의 간격을 더한 값으로 한다."입니다.

    이유는 연속침투지시모양은 여러 개의 침투지시모양이 연속적으로 나타나는 것이기 때문에, 각 침투지시모양의 길이와 상호 간격을 모두 고려하여 총 길이를 측정해야 합니다. 따라서 개개의 길이와 상호 간격을 더한 값으로 길이를 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 현상제의 적용방법 중 열풍 순환식 건조기를 사용하지 않는 것은?

  1. 수용성 현상제
  2. 물 현탁성 현상제
  3. 습식 현상제
  4. 건식 현상제
(정답률: 56%)
  • 열풍 순환식 건조기를 사용하지 않는 경우, 건식 현상제를 사용해야 합니다. 건식 현상제는 물이 증발하는 과정을 이용하여 침투탐상 시험을 수행하는 방법으로, 시료 표면에 현상제 용액을 떨어뜨린 후 물이 증발하면서 현상제 용액이 시료 내부로 침투하는 현상을 이용합니다. 이 방법은 건조기를 사용하지 않아도 되기 때문에 비교적 간단하고 저렴하게 시험을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 항공우주용 기기의 침투탐상 검사방법(KS W 0914)에서 염색침투 탐상장치의 관찰 장소의 백색광 조도는?

  1. 최소 100 lx 이하
  2. 최소 100 lx 이상
  3. 최소 1000 lx 이하
  4. 최소 1000 lx 이상
(정답률: 51%)
  • 염색침투 탐상은 검사 대상 부위에 염료를 침투시켜 결함을 검출하는 방법입니다. 이 때 백색광 조도가 낮으면 염료의 색상을 제대로 확인할 수 없어 결함을 놓칠 가능성이 있습니다. 따라서 검사장소의 백색광 조도는 최소 1000 lx 이상이어야 염색침투 탐상을 정확하게 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 규정된 B형 대비시험편의 종류 기호가 아닌 것은?

  1. PT-B10
  2. PT-B20
  3. PT-B40
  4. PT-B50
(정답률: 77%)
  • 정답인 PT-B40은 B형 대비시험편의 종류 기호가 아닌 것입니다. PT-B10, PT-B20, PT-B40, PT-B50은 모두 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 규정된 B형 대비시험편의 종류 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 의한 시험방법의 분류 중 수용성 습식현상법을 사용할 때의 기호는?

  1. B
  2. A
  3. D
  4. C
(정답률: 69%)
  • 수용성 습식현상법은 "A"로 표기됩니다. 이는 KS B 0816에서 정의한 침투지시모양의 분류 중 하나이며, 시험 시 시료 표면에 액체를 떨어뜨려 습식 현상을 관찰하는 방법입니다. 다른 보기들은 다른 시험 방법을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 항공우주용 기기의 침투탐상 검사방법(KS W 0914)에서 적용하는 침투액계의 타입에 대한 설명으로 옳지 않은 것은?

  1. 타입 Ⅰ : 형광 침투액 계통
  2. 타입 Ⅱ : 염색 침투액 계통
  3. 타입 Ⅲ : 염색과 형광 복식 침투액 계통
  4. 타입 Ⅳ : 후유화 염색 형광 복식 침투액 계통
(정답률: 51%)
  • 타입 Ⅳ인 후유화 염색 형광 복식 침투액 계통은 옳은 설명이다. 이 계통은 침투액과 후처리약품을 함께 사용하여 침투 후에 후처리를 거쳐 침투액이 부식되지 않고 남아있도록 하는 방법이다. 이를 통해 침투된 부위를 형광 검사로 확인할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 규정한 A형 대비시험편의 크기와 대비시험편의 홈의 깊이로 옳은 것은?

  1. 크기 : 75×50mm, 홈의 깊이 : 1.5mm
  2. 크기 : 75×50mm, 홈의 깊이 : 2mm
  3. 크기 : 100×75mm, 홈의 깊이 : 1.5mm
  4. 크기 : 100×75mm, 홈의 깊이 : 2mm
(정답률: 58%)
  • 침투탐상 시험은 대상물질의 표면에 침투액을 떨어뜨린 후 일정 시간이 지난 후 침투액을 제거하고 침투된 부분을 검사하여 결함을 발견하는 시험입니다. 이때 대비시험편은 대상물질과 같은 재질로 만들어진 작은 판이며, 대상물질의 결함을 검출하기 위해 대비시험편의 표면에 홈을 파서 침투액이 잘 스며들도록 합니다.

    따라서 A형 대비시험편의 크기는 75×50mm이며, 홈의 깊이는 1.5mm입니다. 이는 KS B 0816에서 규정한 기준값으로, 대부분의 대상물질에 적용할 수 있는 적절한 크기와 깊이입니다. 다른 보기들은 이 기준값과 다르기 때문에 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 B형 대비 시험편 제작시 규정하는 재료로 틀린 것은?

  1. C2024P
  2. C2600P
  3. C2720P
  4. C2801P
(정답률: 70%)
  • 정답: C2024P

    설명: KS B 0816에서 B형 대비 시험편 제작시 규정하는 재료는 C2600P, C2720P, C2801P이다. C2024P는 규정에 포함되어 있지 않으므로 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 항공우주용 기기의 침투탐상 검사방법(KS W 0914)의 방법 B에 따라 친유성 유화제를 시편에 적용하려 한다. 설명으로 틀린 것은?

  1. 침지법에 의해 적용해야 한다.
  2. 흘림에 의해 적용해야 한다.
  3. 붓칠을 이용하여 적용한다.
  4. 적용 중 교반은 불허한다.
(정답률: 54%)
  • 정답은 "적용 중 교반은 불허한다."입니다.

    침투탐상 검사에서는 시편 표면에 친유성 유화제를 적용하여 결함 부위에 침투시키고, 그 후에 유화제를 제거하여 결함을 확인합니다. 이때 유화제를 시편에 적용하는 방법으로는 침지법, 흘림법, 붓칠법 등이 있습니다.

    하지만 붓칠법은 유화제를 균일하게 시편 표면에 적용할 수 있고, 적용 후에도 교반 없이 유화제가 자연스럽게 흐르기 때문에 결함 부위에서 유화제가 제거되는 과정에서도 결함을 보다 명확하게 확인할 수 있습니다. 따라서 붓칠법이 가장 효과적인 적용 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 의한 시험분류 방법 중 “후유화성 형광침투액 수현탁성 현상제”의 표시는?

  1. FB-W
  2. FB-A
  3. VB-W
  4. VB-A
(정답률: 80%)
  • "FB-W"는 후유화성 형광침투액이며, 수현탁성 현상제를 포함하고 있기 때문에 "W"로 표시됩니다. "FB-A"는 후유화성 형광침투액이지만, 수현탁성 현상제를 포함하지 않기 때문에 "A"로 표시됩니다. "VB-W"와 "VB-A"는 다른 유형의 침투액을 나타내며, 이 문제와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 배관 용접부의 비파괴시험 방법(KS B 0888)에서 규정하는 지그부착자국에 대한 침투탐상시험에서 시험의 최소실시 범위는?

  1. 지그부착자국 주변에서 그 외부로 5mm의 길이를 더한 범위로 한다.
  2. 지그부착자국 주변에서 그 외부로 10mm의 길이를 더한 범위로 한다.
  3. 관의 살두께를 주변에 더한 범위로 한다.
  4. 관의 살두께의 1/2인 길이를 주변에 더한 범위로 한다.
(정답률: 36%)
  • 지그부착자국은 용접부의 중요한 부분 중 하나이며, 이 부분에서 발생하는 결함은 용접부의 안전성과 신뢰성에 큰 영향을 미칩니다. 따라서 이 부분에서의 침투탐상시험은 매우 중요합니다.

    시험의 최소실시 범위는 지그부착자국 주변에서 그 외부로 5mm의 길이를 더한 범위로 한 이유는, 이 범위 안에서는 지그부착자국에서 발생하는 결함을 충분히 탐지할 수 있기 때문입니다. 더 넓은 범위를 시험할 경우, 용접부의 다른 부분에서 발생한 결함까지 탐지할 가능성이 있으며, 이는 시간과 비용의 낭비를 초래할 수 있습니다. 따라서 최소한의 범위 안에서도 충분한 탐지를 할 수 있도록 5mm의 길이를 더한 범위로 시험을 실시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반(대략구분)

41. 침투탐상 시험방법 및 침투지시모양의 분류(ks b 0816)에 따른 침투탐상시험에서 시험보고서에 시험장소에서의 기온 및 침투액의 온도를 기록하지 않아도 좋은 경우는?

  1. 15°C 이하일 때
  2. 15°C ~ 50°C 일 때
  3. 50°C 이상일 때
  4. 80°C 이상일 때
(정답률: 84%)
  • 침투탐상 시험에서는 침투액의 온도가 시험결과에 영향을 미치기 때문에 시험보고서에 기록해야 합니다. 그러나 KS B 0816에서는 침투액의 온도가 15°C ~ 50°C 범위 내에서 유지될 경우에는 기록하지 않아도 된다고 명시하고 있습니다. 이 범위 내에서는 침투액의 노효화 속도가 적절하게 유지되기 때문에 시험결과에 큰 영향을 미치지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 시험방법 중 후유화성 형광침투액(기름베이스 유화제)-수현탁성 습식현상제를 사용하였을 때 유화처리 후 다음 단계에 수행하여야 하는 처리 방법은?

  1. 세척처리
  2. 침투처리
  3. 건조현상처리
  4. 습식현상처리
(정답률: 60%)
  • 유화처리 후에는 침투액이 부착된 부위를 깨끗하게 세척하여 침투액이 남아있지 않도록 해야 합니다. 이는 다음 단계인 형광반응 검사에서 정확한 결과를 얻기 위해서입니다. 따라서 정답은 "세척처리"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 구조용특수강 중 Cr-Mo강에서 Mo의 역할 중 가장 옳은 것은?

  1. 내식성을 향상시킨다.
  2. 산화성을 향상시킨다.
  3. 절삭성을 양호하게 한다.
  4. 뜨임 취성을 없앤다.
(정답률: 49%)
  • Mo는 Cr-Mo강에서 뜨임 취성을 없애는 역할을 합니다. 이는 Mo가 고온에서 불안정한 카바이드를 형성하여, 카바이드가 크랙을 유발하는 것을 방지하기 때문입니다. 따라서 Mo가 함유된 Cr-Mo강은 고온에서도 높은 강도와 내구성을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

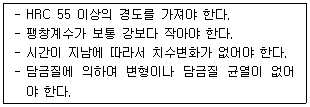

44. 다음 보기의 성질을 갖추어야 하는 공구용 합금강은?

  1. 게이지용 강
  2. 내충격용 공구강
  3. 절삭용 합금 공구강
  4. 열간 금형용 공구강
(정답률: 60%)
  • 게이지용 강은 측정 도구인 게이지의 정확도를 유지하기 위해 높은 인성과 내구성을 갖춘 합금강입니다. 따라서, 게이지용 강은 정밀한 측정이 필요한 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 용융금속이 가장 늦게 응고하여 불순물이 가장 많이 모이는 부분은?

  1. 금속의 모서리 부분
  2. 결정 입계 부분
  3. 결정 입자 중심 부분
  4. 가장 먼저 응고하는 금속 표면 부분
(정답률: 44%)
  • 용융금속이 응고되면서 결정이 형성되는데, 결정 입계 부분은 결정들이 만나는 부분으로 불순물이 모이기 쉬운 지점입니다. 따라서 용융금속이 가장 늦게 응고하여 불순물이 가장 많이 모이는 부분은 결정 입계 부분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 60%Cu – 40%Zn 황동으로 복수기용 판, 볼트, 너트 등에 사용되는 합금은?

  1. 톰백
  2. 길딩메탈
  3. 문쯔메탈
  4. 애드미럴티메탈
(정답률: 66%)
  • 60%Cu – 40%Zn 합금은 황동이며, 이 합금은 일반적으로 "문쯔메탈"이라고 불립니다. 이는 일본의 문쯔(Munetaka)라는 사람이 이 합금을 개발하였기 때문입니다. 이 합금은 내식성과 내구성이 뛰어나며, 가공성이 좋아서 복수기용 판, 볼트, 너트 등에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 로크웰 경도를 시험할 때 처음 기준하중은 몇 kgf으로 하는가?

  1. 5
  2. 10
  3. 30
  4. 50
(정답률: 58%)
  • 로크웰 경도 시험에서 처음 기준하중은 10kgf으로 설정됩니다. 이는 국제표준화기구(ISO)에서 제정한 국제표준에 따라 결정되었기 때문입니다. 10kgf는 경도 시험에서 적절한 하중으로, 경도값을 측정하는 데에도 높은 정확도를 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 주철의 물리적 성질은 조작과 화학 조성에 따라 크게 변화한다. 주철을 600°C 이상의 온도에서 가열과 냉각을 반복하면 주철이 성장한다. 주철 성장의 원인으로 옳은 것은?

  1. 시멘타이트(cecentite)의 흑연화로 발생한다.
  2. 균일 가열로 인하여 발생한다.
  3. 니켈의 산화에 의한 팽창으로 발생한다.
  4. A4 변태로 인한 부피 팽창으로 발생한다.
(정답률: 65%)
  • 시멘타이트는 주철의 결정구조 중 하나로, 고온에서 주철 내부에서 생성된다. 이때 시멘타이트는 주철 내부에서 흑연화되어 주철의 성장을 유발한다. 따라서, 주철 성장의 원인은 "시멘타이트의 흑연화로 발생한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 내식성 알루미늄(Al) 합금이 아닌 것은?

  1. 하스텔로이
  2. 하이드로날륨
  3. 알클래드
  4. 알드리
(정답률: 55%)
  • 하스텔로이는 내식성이 뛰어난 합금으로, 주로 철과 크롬, 모리브덴 등의 원소로 구성되어 있습니다. 따라서 내식성 알루미늄 합금과는 구성 원소가 다르기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 금속에 열을 가하여 액체 상태로 한 후에 고속으로 급랭하면 원자가 규칙적으로 배열되지 못하고 액체 상태로 응고되어 고체 금속이 되는데, 이와 같이 원자들의 배열이 불규칙한 상태의 합금을 무엇이라 하는가?

  1. 비정질 합금
  2. 형상 기억 합금
  3. 제진 합금
  4. 초소성 합금
(정답률: 84%)
  • 금속을 열에 의해 녹인 후 빠르게 냉각하면 원자들이 규칙적으로 배열되지 못하고 불규칙한 상태로 고체가 형성됩니다. 이러한 고체를 비정질 고체라고 합니다. 따라서, 이러한 방법으로 만들어진 합금을 비정질 합금이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 초경합금과 관계가 없는 것은?

  1. TiC
  2. WC
  3. Widia
  4. Lautal
(정답률: 61%)
  • 초경합금은 주로 니켈, 코발트, 크롬 등의 금속과 탄소, 붕소 등의 비금속을 혼합하여 만든 합금으로, 고강도, 내식성, 내열성 등의 우수한 물성을 가지고 있습니다.

    "TiC", "WC", "Widia"는 모두 초경합금의 일종으로, 각각 탄화티타늄, 탄화텅스텐, 텅스텐카바이드로 구성되어 있습니다.

    하지만 "Lautal"은 초경합금과 관계가 없는 것입니다. "Lautal"은 독일어로 "Laufruhiges Titan-Aluminium-Legierung"의 약자로, 진동이 적은 티타늄-알루미늄 합금을 의미합니다. 따라서 초경합금과는 다른 종류의 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 상태도에서 액상선을 나타내는 것은?

  1. acf
  2. cde
  3. fdg
  4. beg
(정답률: 73%)
  • 액상선은 고체와 액체의 경계면을 나타내는 것이므로, 이 상태도에서는 B와 C 지점에서 고체와 액체의 경계면이 만나고 있습니다. 이 중에서도 B 지점에서는 고체와 액체의 경계면이 수평으로 나타나고 있으며, 이는 액체가 고체 위에 떠 있는 상태를 나타냅니다. 따라서 B 지점에서 액상선이 나타나고 있으며, 이에 해당하는 보기는 "fdg"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 주물용 마그네슘(Mg) 합금을 용해할 때 주의해야 할 사항으로 틀린 것은?

  1. 주물 조각으 사용할 때에는 모래를 투입하여야 한다.
  2. 주조조직의 미세화를 위하여 적절한 용탕온도를 유지해야 한다.
  3. 수소가스를 흡수하기 쉬우므로 탈가스 처리를 해야 한다.
  4. 고온에서 취급할 때는 산화와 연소가 잘되므로 산화 방지책이 필요하다.
(정답률: 62%)
  • 정답은 "주물 조각으 사용할 때에는 모래를 투입하여야 한다."이다. 이유는 주물용 마그네슘 합금은 고온에서 취급할 때 산화와 연소가 잘되므로, 모래를 통해 산화 방지책을 취해야 한다. 모래는 고온에서 산화를 방지하고, 용해된 합금을 빠르게 냉각시켜 주조조직의 미세화를 도와준다. 따라서 주물 조각을 사용할 때에는 모래를 투입하여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 2500°C 이상의 고용융점을 가진 금속이 아닌 것은?

  1. Cr
  2. W
  3. Mo
  4. Ta
(정답률: 47%)
  • 정답은 "Cr"입니다. Cr의 용융점은 1907°C로, 나머지 보기인 W, Mo, Ta는 모두 2500°C 이상의 고용융점을 가지고 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. T.T.T 곡선에서 하부 임계냉각 속도란?

  1. 50% 마텐자이트를 생성하는데 요하는 최대의 냉각속도
  2. 100% 오스테나이트를 생성하는데 요하는 최소의 냉각속도
  3. 최초에 소르바이트가 나타나는 냉각속도
  4. 최초에 마텐자이트가 나타나는 냉각속도
(정답률: 57%)
  • T.T.T 곡선은 강재의 냉각속도와 온도에 따른 미세조직 변화를 나타내는 곡선입니다. 하부 임계냉각 속도는 최초에 마텐자이트가 나타나는 냉각속도를 의미합니다. 즉, 강재를 냉각할 때 일정한 속도 이하로 냉각하면 마텐자이트가 생성되지 않고, 일정한 속도 이상으로 냉각하면 마텐자이트가 생성됩니다. 따라서 하부 임계냉각 속도는 마텐자이트 생성에 가장 중요한 속도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 니켈 황동에 대한 설명으로 옳은 것은?

  1. 양은 또는 양백이라 한다.
  2. 5:5 황동에 Sn 첨가한 합금을 니켈 황동이라 한다.
  3. Zn 이 30% 이상이 되면 냉간가공성이 좋아진다.
  4. 스크루, 시계톱니 등과 같은 제품의 재로로 사용한다.
(정답률: 51%)
  • "양은 또는 양백이라 한다."는 니켈 황동이 구리와 니켈의 합금으로 이루어져 있기 때문에 녹색 또는 노란색으로 빛나는 성질을 가지고 있기 때문입니다. 이는 구리의 성질과 니켈의 성질이 결합되어 나타나는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 강의 서브제로 처리에 관한 설명으로 틀린 것은?

  1. 퀜칭 후의 잔류오스테나이트를 마텐자이트로 변태 시킨다.
  2. 냉각제는 ‘드라이아이스 + 알콜’이나, ‘액체질소’를 사용한다.
  3. 게이지, 베어링, 정밀금형 등의 경년변화를 방지할 수 있다.
  4. 퀜칭 후 실온에서 장시간 방치하여 안정화시킨 후 처리하면 더욱 효과적이다.
(정답률: 51%)
  • 정답은 "퀜칭 후 실온에서 장시간 방치하여 안정화시킨 후 처리하면 더욱 효과적이다." 이다. 이유는 퀜칭 후에는 잔류오스테나이트가 남아있어서 더 이상의 변태가 일어나지 않도록 안정화시켜주어야 하기 때문이다. 이를 위해 실온에서 장시간 방치하여 안정화시킨 후 처리하면 더욱 효과적인 결과를 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 용접법 중 열원으로 미세한 금속 분말의 반응열을 이용하여 용접하는 방식은?

  1. 플라즈마 용접
  2. 테르밋 용접
  3. 프로젝션 용접
  4. 불활성가스 아크 용접
(정답률: 72%)
  • 테르밋 용접은 열원으로 미세한 금속 분말의 반응열을 이용하여 용접하는 방식입니다. 이 용접 방식은 산화물과 환원물의 반응으로 열을 발생시켜 용접을 수행합니다. 따라서 용접 부위에 산화물과 환원물을 혼합한 테르밋 가루를 놓고 점화시켜 용접을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 피복 아크 용접에서 아크 전류 150A, 아크 전압 30V이고, 용접 속도가 10cm/min일 때, 용접 입열은 J/cm 인가?

  1. 2700
  2. 27000
  3. 270000
  4. 2700000
(정답률: 69%)
  • 용접 입열은 아크 전류, 아크 전압, 용접 속도에 따라 결정됩니다.

    용접 입열 (J/cm) = 아크 전류 (A) x 아크 전압 (V) x 60 (초) / 용접 속도 (cm/min)

    따라서,

    용접 입열 = 150 x 30 x 60 / 10 = 27000 (J/cm)

    따라서, 정답은 "27000" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 용해 아세틸렌 취급시 주의사항으로 틀린 것은?

  1. 용기는 수평으로 놓은 상태에서 사용한다.
  2. 저장실의 전기 스위치는 방폭 구조로 한다.
  3. 토치 불꽃에서 가연성 물질을 가능한 한 멀리한다.
  4. 용기 운반 전에 밸브를 꼭 잠근다.
(정답률: 59%)
  • "용기는 수평으로 놓은 상태에서 사용한다."가 틀린 것은 아니지만, 이유를 설명하자면 아세틸렌은 압축 가스이기 때문에 용기 내부에 액체와 가스가 함께 존재합니다. 따라서 용기를 수직으로 세워두면 액체와 가스의 비율이 바뀌어 가스가 많아져서 압력이 증가할 수 있습니다. 이는 용기 내부의 압력이 과도하게 증가하여 용기가 파열하거나 폭발할 수 있는 위험성이 있기 때문에 용기는 수평으로 놓은 상태에서 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
