1과목: 기계열역학
1. 이상기체 프로판(C3H8, 분자량 M=44)의 상태는 온도 20℃, 압력 300 kPa 이다. 이것을 52 L(liter)의 내압 용기에 넣을 경우 적당한 프로판의 질량은? (단, 일반기체상수는 8.314 kJ/kmolㆍK이다.)
- 0.282 kg
- 0.182 kg
- 0.414 kg
- 0.318 kg
2. 다음 그림과 같은 오토사이클의 열효율은? (단, T1=300K, T2=689K, T3=2364K, T4=1029 K이고, 정적비열은 일정하다.)
- 37.5%
- 43.5%
- 56.5%
- 62.5%
3. 카르노 사이클이 500 K의 고온체에서 360 kJ의 열을 받아서 300K의 저온체에 열을 방출한다면 이 카르노 사이클의 출력일은 얼마인가?
- 120 kJ
- 144 kJ
- 216 kJ
- 599 kJ
4. 5 kg의 산소가 정압 하에서 체적이 0.2m3에서 0.6m3로 증가했다. 산소를 이상기체로 보고 정압비열 Cp=0.92 kJ/kg℃로 하여 엔트오피의 변화를 구하였을 때 그 값은 얼마인가?
- 1.587 kJ/K
- 2.746 kJ/K
- 5.054 kJ/K
- 6.507 kJ/K
5. 공기압축기로 애초 2kg의 공기가 연속적으로 유입된다. 공기에 50kW의 일을 투입하여 공기의 비엔탈피가 20 kJ/kg 증가하면, 이 과정동안 공기로부터 방출된 열량은 얼마인가?
- 102 kW
- 90 kW
- 15 kW
- 10 kW
7. 피스톤-실린더 시스템에 100 kPa의 압력을 갖는 1 kg의 공기가 들어 있다. 초기 체적은 0.5m3이고 이 시스템에 온도가 일정한 상태에서 열을 가하여 부피가 1.0m3이 되었다. 이 과정 중 전달된 열량(kJ)은 얼마인가?
- 32.7
- 34.7
- 44.8
- 50.0
8. 열역학 제 1법칙은 다음의 어떤 과정에서 성립하는가?
- 가역 과정에서만 성립한다.
- 비가역 과정에서만 성립한다.
- 가역 등온 과정에서만 성립한다.
- 가역이나 비가역 과정을 막론하고 성립한다.
9. PVn=일정(n≠1)인 가역과정에서 밀폐계(비유동계)가 하는 일은?
-
CBT문제은행AI2023-04-15 03:49
PVn=일정(n≠1)인 가역과정에서 밀폐계(비유동계)가 하는 일은 0이다. 이유는 가역과정에서는 열과 일의 변화가 없으므로, 밀폐계가 하는 일도 없다. 따라서 "
"가 정답이다.
10. 다음 중 이상 랭킨 사이클과 카르노 사이클의 유사성이 가장 큰 두 과정은?
- 등온가열, 등압방열
- 단열팽창, 등온방열
- 단열압축, 등온가열
- 단열팽창, 등적가열
11. 체적이 0.1m3인 피스톤-실린더 장치 안에 질량 0.5kg의 공기가 430.5 kPa 하에 있다. 정압과정으로 가열하여 온도가 400K가 되었다. 이 과정동안의 일과 열전달량은? (단, 공기는 이상기체이며, 기체상수는 0.287 kJ/kgㆍK, 정압비열은 1.004 kJ/kgㆍK 이다.)
- 14.35 kJ, 35.85 kJ
- 14.35 kJ, 50.20 kJ
- 43.05 kJ, 78.90 kJ
- 43.05 kJ, 64.55 kJ
12. 효율이 85%인 터빈에 들어갈 때의 증기의 엔탈피가 3390 kJ/kg이고, 가역 단열 과정에 의해 팽창할 경우에 출구에서의 엔탈피가 2135 kJ/kg 이 된다고 한다. 운동 에너지의 변화를 무시할 경우 이 터빈의 실제 일은 약 몇 kJ/kg 인가?
- 1476
- 1255
- 1067
- 906
13. 두께가 10 cm이고, 내ㆍ외측 표면온도가 각각 20℃와 5℃ 인 벽이 있다. 정상상태일 때 벽의 중심온도는 몇 ℃인가?
- 4.5
- 5.5
- 7.5
- 12.5
14. 작동 유체가 상태 1부터 상태 2까지 가역 변화할 때의 엔트로피 변화로 옳은 것은?
-
CBT문제은행AI
2023-04-15 03:49
"
"이 옳은 이유는 상태 1에서 상태 2로 가역 변화가 일어날 때, 엔트로피 변화는 시스템과 주변 환경 간의 엔트로피 교환으로 인해 0이 되기 때문입니다. 따라서, 엔트로피 변화는 0입니다. "
"과 "
"는 역방향 변화이므로 엔트로피 변화는 음수이며, "
"는 비가역 변화이므로 엔트로피 변화는 양수입니다.
15. 단열된 노즐에 유체가 10 m/s의 속도로 들어와서 200m/s의 속도로 가속되어 나간다. 출구에서의 엔탈피가 he=2770 kJ/kg일 때 입구에서의 엔탈피는 얼마인가?
- 4370 kJ/kg
- 4210 kJ/kg
- 2850 kJ/kg
- 2790 kJ/kg
16. 표준 증기압축식 냉동사이클에서 압축기 입구와 출구의 엔탈피가 각각 105 kJ/kg 및 125 kJ/kg 이다. 응축기 출구의 엔탈피가 43 kJ/kg 이라면 이 냉동사이클의 성능계수(COP)는 얼마인가?
- 2.3
- 2.6
- 3.1
- 4.3
17. 100 kg의 물체가 해발 60m에 떠 있다. 이 물체의 위치 에너지는 해수면 기준으로 약 몇 kJ 인가? (단, 중력가속도는 9.8 m/s2이다.)
- 58.8
- 73.4
- 98.0
- 122.1
18. 체적이 500 cm3인 풍선이 있다. 이 풍선에 압력 0.1 MPa, 온도 288 K의 공기가 가득 채워져 있다. 압력이 일정한 상태에서 풍선 속 공기 온도가 300 K로 상승했을 때 공기에 가해진 열량은? (단, 공기의 정압비열은 1.005 kJ/kgㆍK, 기체상수 0.287 kJ/kgㆍK 이다.)
- 7.3 J
- 7.3 kJ
- 73 J
- 73 kJ
19. 열효율이 30%인 증기사이클에서 1 kWh의 출력을 얻기 위하여 공급되어야 할 열량은 약 몇 kWh인가?
- 1.25
- 2.51
- 3.33
- 4.90
2과목: 냉동공학
21. 냉동능력 50RT 브라인 냉각장치에서 브라인 입구온도 -5℃, 출구온도 -10℃, 냉매의 증발온도 0℃로 운전되고 있을 때, 냉각관 전열면적이 30m2이라면 열 통과율은? (단, 열손실은 무시하며 평균 온도차는 산술평균으로 계산하며, 1RT=3320 kcal/h로 계산한다.)
- 약 572 kcal/n2ㆍhㆍ℃
- 약 673 kcal/n2ㆍhㆍ℃
- 약 737 kcal/n2ㆍhㆍ℃
- 약 842 kcal/n2ㆍhㆍ℃
22. 실제 냉동사이클에서 냉매가 증발기에서 나온 후, 압축기에서 압축될 때까지 흡입가스 변화는?
- 압력은 떨어지고 엔탈피는 증가한다.
- 압력과 엔탈피는 떨어진다.
- 압력은 증가하고 엔탈피는 떨어진다.
- 압력과 엔탈피는 증가한다.
23. 냉매와 흡수제로 NH3-H2O을 이용한 흡수식 냉동기의 냉매의 순환 과정으로 옳은 것은?
- 증발기(냉각기) → 흡수기 → 재생기 → 응축기
- 증발기(냉각기) → 재생기 → 흡수기 → 응축기
- 흡수기 → 증발기(냉각기) → 재생기 → 응축기
- 흡수기 → 재생기 → 증발기(냉각기) → 응축기

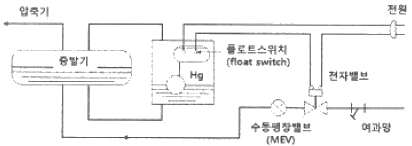

24. 냉동장치의 제어기기 중 전기식 액면제어기에 대한 설명으로 틀린 것은?
- 플로트스위치(float switch)와 전자밸브를 사용한다.
- 만액식 증발기의 액면 제어에 사용한다.
- 부하 변동에 의한 유면 제어가 불가능하다.
- 증발기내 액면 유동을 방지하기 위해 수동팽창밸브(MEV)를 설치한다.
25. 직경이 다른 2개 이상의 수액기를 병렬연결 하기 위한 설치방법으로 옳은 것은?
- 하단을 일치시켜 연결시킨다.
- 상단을 일치시켜 연결시킨다.
- 옆으로 일치시켜 연결시킨다.
- 아무 곳에나 연결시킨다.
26. 제빙장치에서 브라인온도가 -10℃, 결빙시간이 48시간 일 때, 얼음의 두께는? (단, 결빙계수는 0.56이다.)
- 약 29.3 cm
- 약 39.3 cm
- 약 2.93 cm
- 약 3.93 cm
27. 냉동장치 내에 불응축 가스가 혼입되는 원인으로 가장 거리가 먼 것은?
- 냉동장치의 압력이 대기압 이상으로 운전될 경우 저압측에서 공기가 침입한다.
- 장치를 분해, 조립하였을 경우에 공기가 잔류한다.
- 압축기의 축봉장치 패킹 연결부분에 누설부분이 있으면 공기가 장치 내에 침입한다.
- 냉매, 윤활유 등의 열분해로 인해 가스가 발생한다.
28. 고온 35℃, 저온 -10℃에서 작동되는 역카르노 사이클이 적용된 이론 냉동 사이클의 성적계수는?
- 2.89
- 3.24
- 4.24
- 5.84
29. 냉각 방식에 관한 설명 중 가장 거리가 먼 것은?
- 어떤 물질을 얼리는 것만이 냉동이라고 할 수 있다.
- 일반적으로 실내의 온도를 외기온도보다 낮추어 시원하게 하는 것을 냉방이라 한다.
- 우유 등의 제품을 영상의 온도에서 차게 보관하는 것을 냉장이라고 한다.
- 상온 이상의 뜨거운 물질을 삭히는 것을 냉각이라 한다.
30. 고온부의 절대온도를 T1, 저온부의 절대 온도를 T2, 고온부로 방출하는 열량을 Q1, 저온부로부터 흡수하는 열량을 Q2하고 할 때, 이 냉동기의 이론 성적계수(COP)를 구하는 식은?
-
CBT문제은행AI
2023-04-15 03:49
냉동기의 이론 성적계수(COP)는 Q1/W로 정의됩니다. 여기서 W는 냉동기를 구동하기 위해 필요한 일을 나타냅니다. 이 일은 Q1-Q2로 구할 수 있습니다. 따라서 COP는 Q1/(Q1-Q2)로 표현할 수 있습니다.
정답은 "
" 입니다. 이유는 COP가 높을수록 냉동기의 효율이 높다는 것을 나타내기 때문입니다. 따라서 COP가 높을수록 좋은 냉동기라고 할 수 있습니다.
31. 흡수식 냉동기에 대한 설명으로 틀린 것은?
- 흡수식 냉동기는 열의 공급과 냉각으로 냉매와 흡수제가 함께 분리되고 섞이는 형태로 사이클을 이룬다.
- 냉매가 암모니아일 경우에는 흡수제로서 리튬브로마이드(LiBr)를 사용한다.
- 리튬브로마이드 수용액 사용 시 재료에 대한 부식성 문제로 용액 중에 미량의 부식억제제를 첨가한다.
- 압축식에 비해 열효율이 나쁘며 설치면적을 많이 차지한다.
32. 압축기 구조 형태 중 개방형 압축기에 대한 특징으로 틀린 것은?
- 압축기를 구동하는 전동기가 따로 설치되어 있다.
- 크랭크축이 크랭크식 밖으로 관통되어 있어 냉매가 누설될 염려가 있다.
- 축봉장치가 필요 없다.
- 소음이 심하고 좁은 장소에서의 설치가 곤란하다.
33. 냉매의 구비 조건에 대한 설명으로 틀린 것은?
- 중기의 비체적이 적을 것
- 임계온도가 충분히 높을 것
- 점도와 표면장력이 크고 전열성능이 좋을 것
- 부식성이 적을 것
34. 고속으로 회전하는 임펠러에 의해 대량 증기의 흡입, 압축이 가능하며 토출밸브를 잠그고 작동시켜도 일정한 압력 이상으로는 더 이상 상승하지 않는 특징을 가진 압축기는?
- 왕복동식 압축기
- 회전식 압축기
- 스크류식 압축기
- 원심식 압축기
35. 2단 압축 냉동기의 저압측 흡입압력과 고압측 토출압력이 게이지압으로 각각 5 kgf/cm2, 15kgf/cm2일 때, 성적계수가 최대로 되는 중간압력(절대압)은? (단, 대기압은 1.033 kgf/cm2으로 한다.)
- 약 9.83 kgf/cm2
- 약 11.15 kgf/cm2
- 약 12.65 kgf/cm2
- 약 13.11 kgf/cm2
36. 냉동장치의 응축기에 관한 설명 중 옳은 것은?
- 횡형 셸튜브 응축기는 전열이 양호하고 냉각관 청소가 용이하다.
- 7통로 응축기는 전열이 양호하고 입형에 비해 냉각수량이 많다.
- 대기식 응축기는 냉각수량이 적어도 되며 설치장소가 작다.
- 입형 셸튜브 응축기는 냉각관 청소가 용이하고 과부하에 잘 견딘다.
38. 냉동능력 감소와 압축기 과열 등의 악영향을 미치는 냉동 배관내의 불응축 가스를 제거하는 장치는?
- 액-가스 열교환기
- 여과기
- 여큐물레이터
- 가스퍼저
39. 2.5 kgf/cm2 압력에서 작동되는 냉동기의 포화액 밎 건포화증기의 엔탈피는 각각 94.58 kcal/kg, 147.03 kcal/kg 이다. 이 경우 건도가 0.75인 지점의 습증기 엔탈피는?
- 약 98 kcal/kg
- 약 110 kcal/kg
- 약 121 kcal/kg
- 약 134 kcal/kg
3과목: 공기조화
41. 보일러의 발생증기를 한 곳으로만 취출하면 그 부근에 압력이 저하하여 수면동요 현상과 동시에 비수가 발생된다. 이를 방지하기 위한 장치는?
- 급수내관
- 비수방지관
- 기수분리기
- 인젝터
42. 직접팽창코일의 습면코일 열수를 산출하기 위하여 필요한 인자는?
- 대수 평균 온도차(MTD)
- 상당 외기 온도차(ETD)
- 대수 평균 엔탈피차(MED)
- 산술 편균 엔탈피차(AED)
44. 외기온도 -5℃, 실내온도 20℃일 때 온수방열기의 방열면적이 5m2이면 방열기의 방열량은?
- 약 1.3 kW
- 약 2.6 kW
- 약 3.4 kW
- 약 3.8 kW
45. 공기조화 설비에서 공기의 경로로 옳은 것은?
- 환기덕트 → 공조기 → 급기덕트 → 취출구
- 공조기 → 환기덕트 → 급기덕트 → 취출구
- 냉각탑 → 공조기 → 냉동기 → 취출구
- 공조기 → 냉동기 → 환기덕트 → 취출구
46. 습공기에 대한 설명으로 틀린 것은?
- 노점온도는 수증기 분압 및 절대습도가 높을수록 높은 값을 가진다.
- 상대습도는 공기 중 수분량이 같으면 온도에 관계없이 동일하다.
- 습공기의 습구온도는 항상 건구온도보다 낮은 온도를 나타낸다.
- 건습구 온도계는 기류에 따라 습구온도가 변하므로 일정풍속을 가해야 한다.
47. 20명의 인원이 각각 1개비의 담배를 동시에 피울 경우 필요한 실내 환기량은? (단, 담배 1개비당 발생하는 배연량은 0.54 g/h, 1m3/h의 환기 가능한 허용 담배 연소량은 0.017 g/h 이다.)
- 약 235m3/h
- 약 347m3/h
- 약 527m3/h
- 약 635m3/h
48. 다음 중 냉각탑에 관한 용어 및 특성 설명으로 틀린 것은?
- 어프로치(approach)는 냉각탑 출구수온과 입구공기 건구온도 차
- 레인지(range)는 냉각수의 입구와 출구의 온도차
- 어프로치(approach)를 적게 할수록 설비비 증가
- 레인지(range)는 공기조화에서 5~8℃ 정도로 설정
49. 환기(ventilation)란 A에 있는 공기의 오염을 막기 위하여 B로부터 C를 공급하여, 실내의 D를 실외로 배출하고 실내의 오염 공기를 교환 또는 희석시키는 것을 말한다. 여기서 A, B, C, D로 적절한 것은?
- A-일정 공간, B-실외, C-청정한 공기, D-오염된 공기
- A-실외, B-일정공간, C-청정한 공기, D-오염된 공기
- A-일정 공간, B-실외, C-오염된 공기, D-청정한 공기
- A-실외, B-일정 공간, C-오염된 공기, D-청정한 공기
50. 과열증기에 대한 설명 중 옳은 것은?
- 습포화 증기에 압력을 높인 것이다.
- 습포화 증기에 열을 가한 것이다.
- 건조포화 증기에 압력을 낮춘 것이다.
- 일정한 압력조건에서 포화증기의 온도를 높인 것이다.
52. 공조설비를 구성하는 공기조화기에는 공기여과기, 냉ㆍ온수코일, 가습기, 송풍기로 구성되어 있는데, 이들 장치와 직접 연결되어 사용되는 설비가 아닌 것은?
- 공급덕트
- 주증기관
- 냉각수관
- 냉수관
53. 냉ㆍ난방 시의 실내 현열부하를 qs(W)m 실내와 말단장치의 온도를 각각 tr, td라 할 때 송풍량 Q(L/s)를 구하는 식은?
-
CBT문제은행AI
2023-04-15 03:49
송풍량 Q는 다음과 같이 구할 수 있다.
Q = qs / (1.2 x (tr - td))
이 식에서 1.2는 공기의 비열을 나타내는 상수이다. 따라서 정답은 "
"이다.
54. 다음 중 서로 상관이 없는 것끼리 짝지어진 것은?
- 순환수두 - 밀도차
- VAV - 변풍량방식
- 저압증기난방 - 팽창탱크
- MRT - 패널 표면온도
55. 공기조화방식에 관한 설명 중 옳은 것은?
- 각층 유닛 방식은 층별 부하변동에 대응하기 쉬우나 부분 운전은 어렵다.
- 유인유닛 방식은 외기 냉방의 효과가 크다.
- 가변풍량 방식으로 할 경우 최소 풍량 시에 필요한 외기량을 확보하는 것이 중요하다.
- 가변풍량 방식은 부하변동에 대하여 제어응답이 느리다.
56. 덕트 조립공법 중 원형덕트의 이음 방법이 아닌 것은?
- 드로우 밴드 이음(draw band joint)
- 비드 클림프 이음(beaded crimp joint)
- 더블 심(double seam)
- 스파이럴 심(spiral seam)
57. 다음 그림과 같은 외별의 열관류율 값은? (단, 표면 열전달률 ao=20W/m2ㆍK, 표면 열전달률 a1=7.5W/m2ㆍK 이다.)
- 약 3.03W/m2ㆍK
- 약 10.1W/m2ㆍK
- 약 12.5W/m2ㆍK
- 약 17.7W/m2ㆍK
59. 연간 에너지 소비량을 평가할 수 있는 기간 열부하 계산법이 아닌 것은?
- 동적 열부하 계산법
- 디그리 데이법
- 확장 디그리 데이법
- 최대 열부하 계산법
60. 온수난방설계 시 달시-바이스바하(Darcy-Weibach)의 수식을 적용한다. 이 식에서 마찰저항계수와 관련이 있는 인자는?
- 누셀수(Nu)와 상대조도
- 프란틀수(Pr)와 절대조도
- 레이놀즈수(Re)와 상대조도
- 그라쇼프수(Gr)와 절대조도
4과목: 전기제어공학
61. 자기회로에서 퍼미언스(permeance)에 대응하는 전기회로의 요소는 무엇인가?
- 도전율
- 컨덕턴스
- 정전 용량
- 멜라스턴스
62. 3상 유도전동기의 출력이 5kW, 전압 200V, 역률 80%, 효율이 90%일 때 유입되는 선전류(A)는?
- 14
- 17
- 20
- 25
를 갖는 회로가 지상 보상회로의 특성을 갖기 위한 조건으로 맞는 것은?64. 직류기의 전기자반작용에 대한 설명으로 옳지 않은 것은?
- 중성축이 이동한다.
- 전동기는 속도가 저하된다.
- 국부적 섬락이 발생한다.
- 발전기는 기전력이 감소한다.
65. 변압기의 1차 및 2차의 전압, 권선수, 전류를 E1, N1, I1 및 E2, N2, I2라 할 때 성립하는 식으로 알맞은 것은?
-
CBT문제은행AI
2023-04-15 03:49
E1/E2 = N1/N2 = I2/I1
정답은 "
"이다. 이 식은 변압기의 전압, 권선수, 전류 간의 관계를 나타내는 식으로, 1차 측 전압과 2차 측 전압은 각각 1차 측 권선수와 2차 측 권선수의 비율과 같고, 2차 측 전류와 1차 측 전류는 2차 측 권선수와 1차 측 권선수의 비율과 같다는 것을 나타낸다. 이 식은 전력 보존 법칙에 기반하며, 전력은 변압기의 1차 측과 2차 측에서 동일하므로, 전압과 전류의 비율이 서로 반비례한다는 것을 나타낸다.
66. 그림과 같은 유접점 회로를 논리 게이크로 바꾸었을 때 올바른 것은?
-
CBT문제은행AI
2023-04-15 03:49
정답은 "
"이다.
유접점 회로에서는 A와 B가 모두 1일 때만 출력이 1이 되는 AND 게이트와, A와 B 중 하나라도 1이면 출력이 1이 되는 OR 게이트가 함께 사용되었다.
하지만 논리 게이트에서는 AND 게이트와 OR 게이트를 조합하여 ""와 같은 NAND 게이트를 만들 수 있다.
NAND 게이트는 입력이 모두 1일 때 출력이 0이 되는 것을 이용하여, A와 B가 모두 1일 때만 출력이 1이 되도록 구성할 수 있다. 따라서 ""이 올바른 정답이다.
67. 농형 3상 유도전동기의 속도를 제어하는 방법으로 가장 옳은 것은?
- 부하를 조정하여 제어한다.
- 극수를 변환하여 제어한다.
- 회전자 자속을 변환하여 제어한다.
- 2차 저항을 삽입하여 제어한다.
70. 목표값을 직접 사용하기 곤란할 때 어떤 것을 이용하여 주 되먹임 요소와 비교하여 사용하는가?
- 기준입력요소
- 제어요소
- 되먹임요소
- 비교장치
73. 제어 결과로 사이클링(cycling)과 옵셋(offset)을 발생시키는 동작은?
- on-off 동작
- P 동작
- I 동작
- PI 동작
74. PLC(Programmble Logic Controller) CPU부의 구성과 거리가 먼 것은?
- 데이터 메모리부
- 프로그램 메모리부
- 연산부
- 전원부
75. 저항체에 전류가 흐르면 줄열이 발생하는데 이때 전류 I와 전력 P의 관계는?
- I=P
- I=P0.5
- I=P1.5
- I=P2
79. 그림과 같은 블록선도에서 C(s)는? (단, G1=5, G2=2, H=0.1, R(s)=1 이다.)
- 0
- 1
- 5
- ∞
80. 100 V용 전구 30W와 60W 두 개를 직렬로 연결하고 직류 100V 전원에 접속하였을 때 두 전구의 상태로 옳은 것은?
- 30 W가 더 밝다.
- 60 W가 더 밝다.
- 두 전구가 모두 켜지지 않는다.
- 두 전구의 밝기가 모두 같다.
5과목: 배관일반

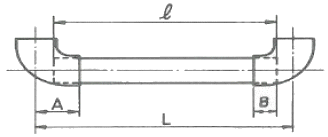

81. 다음과 같이 두 개의 90° 엘보와 직관길이 ℓ=262 mm인 관이 연결되어 있다. L=300mm이고 관 규격이 20A이며 엘보의 중심에서 단면까지의 길이 A=32mm일 때 물린 부분 B의 길이는?
- 12 mm
- 13 mm
- 14 mm
- 15 mm
83. 압축기 과열(토출가스 온도 상승)원인이 아닌 것은?
- 고압이 저하하였을 때
- 흡입가스 과열 시(냉매부족, 팽창밸브 개도 과소)
- 워터재킷 기능불량(암모니아 냉동기)
- 윤활 불량
84. 공기조화설비 중 냉수코일에 관한 설명으로 틀린 것은?
- 공기와 물의 흐름은 대향류로 한다.
- 냉수 입ㆍ출구 온도차는 5℃정도로 한다.
- 가능한 한 대수평균 온도차를 크게 한다.
- 코일의 모양은 가능한 한 장방형으로 한다.
85. 5층 건물에 압력 수조식으로 급수하고자 한다. 5층 말단에 일반 대변기(세정밸브)를 설치할 경우 압력수조 출구의 압력을 어느 정도로 하여야 하는가? (단, 압력수조에서 대변기까지의 수직높이에 상당하는 압력 1.5 kgf/cm2이고, 압력수조에서 대변기까지의 마찰손실수두는 4mAq, 세정밸브의 필요 최소압력은 70 kPa 이다.)
- 약 1.5 kg/cm2
- 약 2.0 kg/cm2
- 약 2.3 kg/cm2
- 약 2.6 kg/cm2
87. 배관용 보온재에 관한 설명으로 틀린 것은?
- 내열성이 높을수록 좋다.
- 열전도율이 적을수록 좋다.
- 비중이 작을수록 좋다.
- 흡수성이 클수록 좋다.
88. 배관 내로 물을 수송할 때, 다음 설명 중 틀린 것은?
- 관이 길수록 관내에서의 압력강하는 끝 부분에서 커진다.
- 같은 시간에 같은 양의 물을 흐르게 하면 관이 가늘수록 유속이 빠르다.
- 유량은 관의 단면적에 물의 평균유속을 곱하면 구해진다.
- 관경과 물의 유속은 일정한 관계가 없다.
89. 열팽창에 의한 배관의 이동을 구속 또는 제한하기 위해 사용되는 관 지지장치는?
- 행거(hanger)
- 서포트(suipport)
- 브레이스(brace)
- 레스트레인트(restraint)
90. 공조배관 설계 시 유속을 빠르게 설계하였을 때 나타나는 결과로 옳은 것은?
- 소음이 작아진다.
- 펌프양정이 높아진다.
- 설비비가 커진다.
- 운전비가 감소한다.
91. 방열기 전체의 수저항이 배관의 마찰손실에 비하여 큰 경우 채용하는 환수방식은?
- 개방류 방식
- 재순환 방식
- 리버스 리턴 방식
- 다이렉트 리턴 방식
92. 다음 주철 방열기의 도면 표시에 관한 설명으로 틀린 것은?
- 방열기 20쪽 수
- 유출 관경 32A
- 방열기 높이 650 mm
- 방열기종류 5세주형
93. 급수설비에서 발생하는 수격작용의 방지법으로 틀린 것은?
- 관내의 유속을 낮게 한다.
- 직선배관을 피하고 굴곡배관을 한다.
- 수전류 등의 폐쇄를 서서히 한다.
- 기구류 가까이에 공기실을 설치한다.
94. 전기가 정전되어도 계속하여 급수를 할 수 있으며 급수오염 가능성이 적은 급수방식?
- 압력탱크 방식
- 수도직결 방식
- 부스터 방식
- 고가탱크 방식
96. 복사 난방설비의 장점으로 틀린 것은?
- 실내상하의 온도차가 적고, 온도 분포가 균등하다.
- 매설배관이므로 준공 후의 보수ㆍ점검이 쉽다.
- 인체에 대한 쾌감도가 높은 난방방식이다.
- 실내에 방열기가 없기 때문에 바닥면의 이용도가 높다.
98. 가스 도매사업에 관하여 도시가스 배관을 시가지의 도로노면 밑에 매설하는 경우에는 노면으로부터 배관의 외면까지 얼마 이상을 유지해야 하는가? (단, 방호구조물 안에 설치하는 경우 제외한다.)
- 0.8 m
- 1 m
- 1.5 m
- 2 m
PV = nRT
여기서 P는 압력, V는 부피, n은 몰수, R은 일반기체상수, T는 온도를 나타낸다.
먼저 부피를 L에서 m3으로 변환해야 한다.
52 L = 0.052 m3
다음으로 상태방정식에서 몰수를 구해야 한다.
n = PV/RT
여기서 P는 kPa를 Pa로 변환해야 한다.
P = 300 kPa = 300000 Pa
T는 섭씨온도를 켈빈온도로 변환해야 한다.
T = 20℃ + 273.15 = 293.15 K
따라서,
n = (300000 Pa x 0.052 m3) / (8.314 kJ/kmolㆍK x 293.15 K)
n = 0.0021 kmol
마지막으로 질량을 구하기 위해 몰수를 질량으로 변환해야 한다.
질량 = 몰수 x 분자량
질량 = 0.0021 kmol x 44 kg/kmol
질량 = 0.0924 kg
따라서, 적당한 프로판의 질량은 0.0924 kg이다. 정답은 "0.282 kg"가 아니므로 보기에서 제외된다.
