무선설비기능사 필기 기출문제복원 (2008-10-05)

무선설비기능사 2008-10-05 필기 기출문제 해설

이 페이지는 무선설비기능사 2008-10-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비기능사
(2008-10-05 기출문제)

목록

1과목: 임의 구분

1. 다음 중 입력 파형의 기준을 다른 기준 레벨로 바꾸어 고정시키는 회로는?

  1. 펄스 회로
  2. 클램핑회로
  3. 클리퍼 회로
  4. 리미트 회로
(정답률: 77%)
  • 클램핑회로는 커패시터와 다이오드를 이용하여 입력 파형의 모양은 유지하면서, 직류 레벨을 더하거나 빼서 파형의 기준 전위를 다른 레벨로 이동시키는 회로입니다.

    오답 노트
    클리퍼 회로: 파형의 일정 부분을 잘라내는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

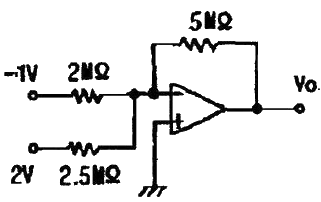

2. 다용 가산기(adder) 회로에서 출력 Vo는 몇 [V] 인가?

  1. 1[V]
  2. -1[V]
  3. 1.5[V]
  4. -1.5[V]
(정답률: 66%)
  • 반전 가산기 회로에서 출력 전압은 각 입력 전압에 저항비를 곱한 값들의 합에 반전 부호를 붙여 계산합니다.
    ① [기본 공식] $V_o = - ( \frac{R_f}{R_1} V_1 + \frac{R_f}{R_2} V_2 )$
    ② [숫자 대입] $V_o = - ( \frac{5}{2} \times (-1) + \frac{5}{2.5} \times 2 )$
    ③ [최종 결과] $V_o = -1.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 어떤 펄스 회로에서 상승시간은 펄스 높이의 몇 [%]에서 몇 [%]까지 상승하는데 걸리는 시간인가?

  1. 0[%]에서 90[%]까지
  2. 10[%]에서 90[%]까지
  3. 10[%]에서 100[%]까지
  4. 0[%]에서 100[%]까지
(정답률: 83%)
  • 펄스 회로에서 상승시간(Rise Time)은 신호의 급격한 변화 구간에서 과도한 오차를 줄이기 위해, 전체 펄스 높이의 $10\%$ 지점에서 $90\%$ 지점까지 도달하는 데 걸리는 시간으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 평판 콘덴서에 2[C]의 전기량을 줄 때 두 판 사이의 전위가 10[V]이면 이 콘덴서의 정전용량은 몇 [F] 인가?

  1. 0.1[F]
  2. 0.2[F]
  3. 0.5[F]
  4. 1.5[F]
(정답률: 79%)
  • 정전용량은 전하량을 전위차로 나눈 값으로 구할 수 있습니다.
    ① [기본 공식] $C = \frac{Q}{V}$
    ② [숫자 대입] $C = \frac{2}{10}$
    ③ [최종 결과] $C = 0.2$
    따라서 정전용량은 $0.2\text{ F}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 트랜지스터의 컬렉터 역포화 전류 Ico가 주위온도의 변화로 2[μA]에서 102[μA]로 증가 되었을 때 컬렉터 전류 Ic의 변화가 0.5[mA]였다면 이 회로의 안정도 계수는 얼마인가?

  1. 1.2
  2. 3.6
  3. 5
  4. 6.3
(정답률: 72%)
  • 안정도 계수는 컬렉터 역포화 전류의 변화량에 대한 컬렉터 전류 변화량의 비율로 정의됩니다.
    ① [기본 공식] $S = \frac{\Delta I_c}{\Delta I_{co}}$
    ② [숫자 대입] $S = \frac{0.5 \times 10^{-3}}{102 \times 10^{-6} - 2 \times 10^{-6}}$
    ③ [최종 결과] $S = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 증폭기의 전압 증폭도가 1000 일 때 이것을 [dB]로 나타내면 몇 [dB] 인가?

  1. 20[dB]
  2. 30[dB]
  3. 40[dB]
  4. 60[dB]
(정답률: 79%)
  • 전압 증폭도를 데시벨(dB)로 변환할 때는 전압비에 $20\log$를 취하는 공식을 사용합니다.
    ① $G = 20\log A$
    ② $G = 20\log 1000$
    ③ $G = 60\text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 FET에 대한 설명으로 적합하지 않은 것은?

  1. BJT보다 이득대역폭 적어 작다.
  2. BJT보다 잡음특성이 우수하다.
  3. BJT는 3층 구조이나 FET는 4층 구조이다.
  4. BJT보다 온도변화에 따른 안정성이 높다.
(정답률: 80%)
  • FET는 기본적으로 BJT와 마찬가지로 3층 구조를 가진 소자입니다.

    오답 노트
    BJT보다 이득대역폭 적음: FET의 특성임
    잡음특성 우수: FET의 장점임
    온도안정성 높음: FET의 장점임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 펀치 오프 전압을 가장 잘 설명한 것은?

  1. 게이트 전류가 0 일 때의 드레인 – 소스 간의 전압
  2. 드레인 전류가 0 일 때의 게이트 – 드레인 간의 전압
  3. 드레인 전류가 0 일 때의 게이트 – 소스 간의 전압
  4. 드레인 전류가 0 일 때의 드레인 – 소스 간의 전압
(정답률: 82%)
  • 펀치 오프 전압(Pinch-off Voltage)은 FET에서 드레인 전류가 더 이상 증가하지 않고 0이 되게 만드는 게이트-소스 간의 임계 전압을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 무궤환시 전압이득이 150인 증폭기에서 궤환율 β = 0.01의 부궤환을 걸었을 때 전압이득은?

  1. 9
  2. 30
  3. 60
  4. 150
(정답률: 73%)
  • 부궤환을 적용했을 때의 전압이득은 무궤환 이득을 $1 + \text{궤환율} \times \text{무궤환 이득}$으로 나눈 값으로 계산합니다.
    ① [기본 공식] $A_f = \frac{A}{1 + \beta A}$
    ② [숫자 대입] $A_f = \frac{150}{1 + 0.01 \times 150}$
    ③ [최종 결과] $A_f = 60$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. LC 발진 등 통조 발진회로에서 주로 사용되는 증폭기의 동작 방식은?

  1. A급
  2. AB급
  3. B급
  4. C급
(정답률: 87%)
  • LC 발진회로와 같은 통조 발진회로에서는 고효율의 증폭이 필요하며, 특정 주파수 성분만을 선택적으로 증폭하기 위해 도통각이 $180^{\circ}$ 미만인 C급 증폭기를 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 집적회로(IC)의 특징에 대한 설명으로 가장 적합하지 않은 것은?

  1. 경제적이다.
  2. 소형이며 성능이 우수하다.
  3. 고전력용으로 많이 사용된다.
  4. 높은 신뢰도를 얻을 수 있다.
(정답률: 71%)
  • 집적회로(IC)는 소형화, 저전력화, 고신뢰성, 경제성을 갖춘 회로입니다. 반면, 고전력용으로는 열 방출 문제와 소자 크기의 한계로 인해 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 주파수 변조회로에서 신호(변조) 주파수가 1[kHz], 최대 주파수 편이가 6[kHz]일 때 변조지수는 얼마인가?

  1. 0.16
  2. 6
  3. 8
  4. 16
(정답률: 77%)
  • 주파수 변조(FM)에서 변조지수는 최대 주파수 편이를 신호 주파수로 나눈 값으로 정의합니다.
    ① [기본 공식] $m = \frac{\Delta f}{f_m}$
    ② [숫자 대입] $m = \frac{6}{1}$
    ③ [최종 결과] $m = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 이상적인 연산증폭기에서 동상 신호 제거비(CMRR)는 얼마인가?

  1. 0
  2. 1
  3. 1000
  4. 무한대
(정답률: 85%)
  • 동상 신호 제거비(CMRR)는 차동 증폭기에서 두 입력단에 공통으로 들어오는 신호를 얼마나 잘 제거하는지를 나타내는 지표입니다. 이상적인 연산증폭기는 공통 모드 이득이 0이어야 하므로 CMRR 값은 무한대가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 저항 4[Ω]과 6[Ω]을 병렬로 접속하고 여기에 2.6[Ω]의 저항을 직렬로 접속하였을 때 합성저항은 몇 [Ω] 인가?

  1. 10[Ω]
  2. 5[Ω]
  3. 2.5[Ω]
  4. 1[Ω]
(정답률: 76%)
  • 병렬 연결된 저항들의 합성저항을 먼저 구한 뒤, 직렬로 연결된 저항값을 더하여 전체 합성저항을 산출합니다.
    ① [기본 공식] $R = \frac{R_{1} R_{2}}{R_{1} + R_{2}} + R_{3}$
    ② [숫자 대입] $R = \frac{4 \times 6}{4 + 6} + 2.6$
    ③ [최종 결과] $R = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 10[Ω]의 저항에 1[A]의 전류를 1초 동안 흘렸을 때 발열량은 몇 [cal] 인가?

  1. 1[cal]
  2. 1.2[cal]
  3. 2.4[cal]
  4. 10[cal]
(정답률: 72%)
  • 줄의 법칙에 의한 발열량(J)을 구한 뒤, 열량 단위인 cal로 변환하기 위해 열당량 $0.24\text{cal/J}$를 곱하여 계산합니다.
    ① [기본 공식] $H = 0.24 \times I^{2} R t$
    ② [숫자 대입] $H = 0.24 \times 1^{2} \times 10 \times 1$
    ③ [최종 결과] $H = 2.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 USB에 대한 설명으로 옳지 않은 것은?

  1. 병렬 포트의 원리와 동일하다.
  2. 플러그 앤 플레어 방식을 지원한다.
  3. 하나의 주 컨트롤러에는 최대 127대의 주변장치를 연결할 수 있다.
  4. 컴퓨터와 주변기기를 연결하는데 쓰이는 입·출력 표준의 하나이다.
(정답률: 73%)
  • USB(Universal Serial Bus)는 이름 그대로 데이터를 한 비트씩 순차적으로 전송하는 직렬 전송 방식을 사용하는 표준 인터페이스입니다.

    오답 노트
    병렬 포트의 원리와 동일하다: 직렬 전송 방식이므로 틀림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 16비트를 1워드로 사용하는 컴퓨터에서 OP-코드를 6비트로 하면 최대 몇 가지 명령어를 수행할 수 있는가?

  1. 16
  2. 64
  3. 128
  4. 256
(정답률: 81%)
  • 명령어의 종류는 OP-코드(명령어 코드)의 비트 수에 의해 결정되며, $n$비트로 표현 가능한 명령어의 최대 개수는 $2^n$개입니다.
    ① [기본 공식] $N = 2^n$
    ② [숫자 대입] $N = 2^6$
    ③ [최종 결과] $N = 64$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. CPU에서 메모리나 입·출력 장치의 벤지를 지정해 주는 것은?

  1. 제어 버스
  2. 데이터 버스
  3. 어드레스 버스
  4. 명령 레지스터
(정답률: 88%)
  • CPU가 데이터를 읽거나 쓰기 위해 메모리나 입·출력 장치의 특정 위치(주소)를 지정하여 전달하는 통로를 어드레스 버스라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 프로그램 작성 단계에서 어떠한 데이터를 어떻게 입력하여, 처리 결과를 출력할 것인지를 결정하는 단계는?

  1. 순서도 작성 단계
  2. 문제 분석 단계
  3. 프로그램 번역 단계
  4. 입·출력 설계 단계
(정답률: 88%)
  • 프로그램 작성 과정 중 입력 데이터의 종류와 처리 방식, 그리고 최종 출력 형태를 구체적으로 정의하는 과정은 입·출력 설계 단계에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 bit에 관한 설명 중 틀린 것은?

  1. 10진수의 현 자리수를 말한다.
  2. 2진수를 나타내는 둘 중의 하나이다.
  3. 정보량을 표현하는 것 중 최소단위이다.
  4. binary digit의 약자이다.
(정답률: 77%)
  • bit는 binary digit의 약자로, 0 또는 1의 두 가지 상태를 가지는 2진수의 최소 정보 단위입니다. 10진수의 자리수를 의미하는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 드보르간의 정리에서 와 같은 논리식은?

(정답률: 77%)
  • 드모르간의 정리에 따라 전체 부정(NOT)이 씌워진 합(OR) 연산은 각각의 부정(NOT)들의 곱(AND) 연산과 같습니다.
    $$\overline{A + B} = \overline{A} \cdot \overline{B}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 두 입력 A, B가 모두 1 일 때만 출력 Y가 1이 되는 논리회로는?

(정답률: 79%)
  • 두 입력이 모두 1일 때만 출력이 1이 되는 논리회로는 AND 게이트입니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 보조기억장치가 데이터에 접근하는 방식 중 자기테이프 장치에서와 같이 필요한 데이터를 판독 또는 기록할 때 파일의 처음에서부터 순차적으로 접근하는 방식은?

  1. DAM
  2. SAM
  3. CAM
  4. 일괄처리
(정답률: 67%)
  • 자기테이프와 같이 데이터에 접근할 때 처음부터 순차적으로 읽어 내려가는 방식을 SAM(Sequential Access Method, 순차 접근 방식)이라고 합니다.

    오답 노트
    DAM: 직접 접근 방식(Direct Access Method)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 ROM에 대한 설명으로 옳지 않은 것은?

  1. 일반적으로 윈도 프로그램을 저장한다.
  2. MASK ROM은 저장된 내용을 지울 수 없다.
  3. 전원이 끊어져도 저장된 내용은 지워지지 않는다.
  4. UVEPROM은 자외선을 이용해 저장된 내용을 지울 수 있다.
(정답률: 58%)
  • ROM은 비휘발성 메모리로 전원이 꺼져도 내용이 유지되며, 읽기 전용으로 설계되어 일반적으로 윈도 프로그램과 같은 가변적인 응용 프로그램을 저장하는 용도로는 사용하지 않습니다.

    오답 노트
    MASK ROM: 제조 시 데이터가 기록되어 수정 불가
    비휘발성: 전원 차단 시에도 데이터 보존
    UVEPROM: 자외선을 통해 데이터 삭제 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 컴퓨터의 특징과 그에 대한 설명으로 옳지 않은 것은?

  1. 자동 처리 : 프로그램 내장 방식에 의한 순서적 처리가 가능하다.
  2. 대용량성 : 대량의 자료를 저장하며 저장된 내용의 즉시 재생이 가능하다.
  3. 신속, 정확성 : 처리에 소요되는 시간이 다른 기계와 비교할 수 없을 정도로 신속, 정확하다.
  4. 동시 사용, 호환성 : 다른 장비와 결합하여 사용할 수 있다.
(정답률: 77%)
  • 컴퓨터의 동시 사용 및 호환성은 여러 사용자가 동시에 시스템을 이용하거나 서로 다른 하드웨어/소프트웨어가 표준에 맞게 상호 운용되는 능력을 의미하며, 단순히 다른 장비와 결합하여 사용하는 것과는 차이가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 슈퍼헤테로다인 수신기에서 1000[kHz]의 전파를 수신하고 있을 때 국부 발진 주파수가 1500[kHz]라면 중간 주파수는 얼마인가?

  1. 455[kHz]
  2. 500[kHz]
  3. 1455[kHz]
  4. 1500[kHz]
(정답률: 87%)
  • 중간 주파수는 국부 발진 주파수와 수신 주파수의 차이(절대값)로 계산합니다.
    ① [기본 공식] $f_{IF} = |f_{LO} - f_{RF}|$
    ② [숫자 대입] $f_{IF} = |1500 - 1000$
    ③ [최종 결과] $f_{IF} = 500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 전파가 반사 또는 굴절 등에 의해 서로 다른 경로를 통하여 수신 안테나에 도달하기 때문에 위상차에 따른 수신 전계강도가 변화하여 발생하는 페이딩은?

  1. 간섭성 페이딩
  2. 편파성 페이딩
  3. 도약성 페이딩
  4. 흡수성 페이딩
(정답률: 63%)
  • 전파가 반사나 굴절로 인해 서로 다른 경로를 통해 수신 안테나에 도달하면서, 위상차에 의해 전계강도가 변하는 현상을 간섭성 페이딩이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 델린저 현상에 대한 설명으로 적합하지 않은 것은?

  1. 주로 태양이 없는 야간에 발생한다.
  2. 주로 저위도 지방에서 발생한다.
  3. 돌발적으로 발생하여 수 십분 간 계속된다.
  4. 주로 1.5~20[MHz] 정도의 단파통신에 영향을 준다.
(정답률: 85%)
  • 델린저 현상은 주로 저위도 지방의 주간(낮)에 돌발적으로 발생하는 현상입니다.

    오답 노트
    주로 태양이 없는 야간에 발생한다: 주간에 발생하는 현상임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 수신기의 고주파 증폭기의 이득이 30[dB], 주파수 변환 이득이 –5[dB], 중간주파 이득이 80[dB], 저주파 이득이 35[dB] 일 때 이 수신기의 종합 이득은? (단, 검파손실 등 기타 손실은 없다.)

  1. 60[dB]
  2. 80[dB]
  3. 120[dB]
  4. 140[dB]
(정답률: 52%)
  • 수신기의 종합 이득은 각 단의 이득을 모두 합산하여 계산합니다.
    ① [기본 공식] $G_{total} = G_1 + G_2 + G_3 + G_4$
    ② [숫자 대입] $G_{total} = 30 + (-5) + 80 + 35$
    ③ [최종 결과] $G_{total} = 140$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 어떤 레이더 장치에서 3000[m]의 거리에 있는 목표물에 대하여 전파를 발사했을 때 몇 초 후에 반사파를 받을 수 있는가?

  1. 10[μs]
  2. 20[μs]
  3. 30[μs]
  4. 40[μs]
(정답률: 70%)
  • 레이더의 왕복 시간은 전파가 목표물까지 갔다가 되돌아오는 거리(왕복 거리)를 빛의 속도로 나누어 계산합니다.
    ① [기본 공식] $t = \frac{2d}{c}$
    ② [숫자 대입] $t = \frac{2 \times 3000}{3 \times 10^{8}}$
    ③ [최종 결과] $t = 20 \times 10^{-6} = 20\mu s$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 단파 원거리통신에 적합한 이유로 가장 타당한 것은?

  1. 주로 직접파만 전파되기 때문에
  2. 전리층에서 반사되기 때믄에
  3. 주로 구름을 따라 전파되기 때문에
  4. 주로 지표면에 따라 전파되기 때문에
(정답률: 66%)
  • 단파는 전리층에서 반사되는 특성이 있어, 지구 곡률에 의해 직접파가 닿지 않는 아주 먼 거리까지 전파를 보낼 수 있는 원거리 통신에 매우 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 주파수 변조(FM) 수신기에서 저역통과 여파기의 일종으로 낮은 주파수 성분을 잘 통과시키고 높은 주파수 성분을 감쇠하는 회로는?

  1. 체배회로
  2. 증폭회로
  3. 발진회로
  4. 디 엠퍼시스회로
(정답률: 81%)
  • 디 엠퍼시스회로는 FM 송신 측에서 고역을 강조한 엠퍼시스 처리를 상쇄하기 위해, 수신 측에서 고주파 성분을 감쇠시키고 저주파 성분을 통과시켜 원래의 신호 평탄도를 회복시키는 저역통과 여파기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 단파통신의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 불감지대가 생긴다.
  2. 소전력으로 원거리통신이 가능하다.
  3. 거리에 관계 없이 전계 감도가 일정하다.
  4. 지향성 통신이 가능하다.
(정답률: 77%)
  • 단파통신은 전리층 반사를 이용하므로 전파 경로에 따라 전계 강도가 변하며, 전파가 도달하지 못하는 불감지대가 발생합니다. 따라서 거리에 관계없이 전계 감도가 일정하다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 수신기를 재조정하지 않고 얼마나 긴 시간동안 만족스러운 출력을 낼 수 있는가 하는 능력을 무엇이라 하는가?

  1. 선택도
  2. 충실도
  3. 안정도
  4. 잡음지수
(정답률: 78%)
  • 수신기가 외부 환경 변화에도 불구하고 재조정 없이 일정 시간 동안 일정한 출력과 성능을 유지할 수 있는 능력을 안정도라고 합니다.

    오답 노트
    선택도: 인접한 주파수 신호를 구별해내는 능력
    충실도: 입력 신호를 얼마나 정확하게 재생하는가 하는 정도
    잡음지수: 수신기 내부에서 추가되는 잡음의 정도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 전리층 통신에서 최고사용주파수(MUF)가 10[MHz]일 때 최적운용주파수(FOT)로 가장 적합한 것은?

  1. 1[MHz]
  2. 5[MHz]
  3. 8.5[MHz]
  4. 10[MHz]
(정답률: 73%)
  • 최적운용주파수(FOT)는 전리층의 변화로 인한 통신 두절을 방지하기 위해 최고사용주파수(MUF)의 약 85% 수준으로 설정하는 것이 가장 효율적입니다.
    ① [기본 공식] $FOT = 0.85 \times MUF$
    ② [숫자 대입] $FOT = 0.85 \times 10$
    ③ [최종 결과] $FOT = 8.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 정격부하일 때 출력전압이 250[V], 무부하일 때 출력전압이 275[V] 인 전원설비의 전압변동률은 몇 [%] 인가?

  1. 5[%]
  2. 10[%]
  3. 15[%]
  4. 20[%]
(정답률: 75%)
  • 전압변동률은 정격부하 시의 전압과 무부하 시의 전압 차이를 정격부하 전압에 대한 비율로 나타낸 것입니다.
    ① [기본 공식]
    $\epsilon = \frac{V_0 - V_n}{V_n} \times 100$
    ② [숫자 대입]
    $\epsilon = \frac{275 - 250}{250} \times 100$
    ③ [최종 결과]
    $\epsilon = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 DSB와 비교한 SSB 통신기의 단점으로 적합하지 않은 것은?

  1. 가격이 비싸다.
  2. 송신기의 소비전력이 크다.
  3. 통신기의 회로구성이 복잡하다.
  4. 높은 주파수 안정도를 필요로 한다.
(정답률: 63%)
  • SSB(단측파대) 방식은 DSB(양측파대) 방식에 비해 전송 대역폭이 절반으로 줄어들어 송신 전력을 효율적으로 사용할 수 있습니다. 따라서 송신기의 소비전력이 줄어드는 것이 SSB의 큰 장점이며, 소비전력이 크다는 설명은 단점으로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 무선 송신기의 피변조파를 오실로스코프로 관측한 바 다음과 같은 도형(A : B = 3 : 1)이 스코프 상에 나타났다. 변조도는 몇 [%] 인가?

  1. 25[%]
  2. 33[%]
  3. 50[%]
  4. 75[%]
(정답률: 68%)
  • AM 변조파의 포락선 최대 전압과 최소 전압의 비를 이용하여 변조도를 구할 수 있습니다.
    ① [기본 공식]
    $m = \frac{A - B}{A + B} \times 100$
    ② [숫자 대입]
    $m = \frac{3 - 1}{3 + 1} \times 100$
    ③ [최종 결과]
    $m = 50$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 위성통신에 대한 설명으로 적합하지 않은 것은?

  1. 주로 초단파를 이용한다.
  2. 대용량의 통신 및 다원 접속이 가능하다.
  3. 지리적 여건에 관계없이 회선설정이 용이하다.
  4. 보안유지를 위한 특별한 암호장치가 필요하다.
(정답률: 65%)
  • 위성통신은 전리층을 통과하여 우주 공간으로 나아가야 하므로, 초단파보다 주파수가 훨씬 높은 마이크로파(극초단파) 대역을 주로 사용합니다.

    오답 노트
    대용량 통신 및 다원 접속 가능: 위성통신의 주요 특징입니다.
    지리적 여건 무관: 광범위한 커버리지를 가집니다.
    암호장치 필요: 무선 전송 특성상 보안을 위해 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 안테나의 손실 저항이 아닌 것은?

  1. 도체저항
  2. 접지저항
  3. 복사저항
  4. 코로나손실
(정답률: 74%)
  • 안테나의 전체 저항은 에너지를 방출하는 복사저항과 에너지를 소모시키는 손실저항의 합으로 구성됩니다. 복사저항은 전파를 효율적으로 송신하기 위해 필요한 성분이며, 도체저항, 접지저항, 코로나손실은 모두 에너지를 낭비시키는 손실저항에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 다음 중 FM 수신기를 AM 수신기와 비교했을 때 다른 점은?

  1. 고주파 정폭회로가 사용된다.
  2. 제2 국부 발진기를 사용한다.
  3. 슈퍼 헤테로다인 검파방식을 이용한다.
  4. 진폭 제한회로, 스켈치 회로가 사용된다.
(정답률: 75%)
  • FM 수신기는 진폭의 변화를 제거하여 잡음을 줄이는 진폭 제한회로와, 신호가 없을 때 발생하는 잡음을 차단하는 스켈치 회로를 사용하는 것이 AM 수신기와의 결정적인 차이점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 수신기의 선택도 측정에 필요치 않는 것은?

  1. 레벨미터
  2. 저주파 발진기
  3. 의사 안테나
  4. 표준신호 발생기
(정답률: 63%)
  • 수신기의 선택도는 특정 주파수만을 얼마나 잘 골라내는지를 측정하는 것입니다. 이를 위해 신호의 세기를 측정하는 레벨미터, 신호를 공급하는 표준신호 발생기, 그리고 안테나 역할을 대신하는 의사 안테나가 필요하지만, 저주파 발진기는 선택도 측정과 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 레이더의 최대탐지거리를 크게 하는 방법으로 적합하지 않은 것은?

  1. 송신출력을 크게 한다.
  2. 수신기의 감도를 높인다.
  3. 안테나의 높이를 가능한 한 높인다.
  4. 안테나의 개구면적을 작게 한다.
(정답률: 84%)
  • 레이더의 최대 탐지거리는 송신 전력, 수신 감도, 안테나 이득에 비례합니다. 안테나의 개구면적이 커질수록 안테나 이득이 증가하여 더 먼 거리의 신호를 탐지할 수 있으므로, 개구면적을 작게 하는 것은 탐지거리를 감소시키는 요인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 무선 송신기의 스퓨리어스 복사 감소방법으로 적합하지 않은 것은?

  1. 공진회로의 Q를 낮춘다.
  2. 전력 증폭단을 푸시풀로 접속한다.
  3. 급전선에 트랩(trap)을 설치한다.
  4. 전력증폭단과 공중선회로에 π형 임피던스 매칭회로를 삽입한다.
(정답률: 71%)
  • 스퓨리어스 복사는 불필요한 고조파 성분을 의미하며, 이를 억제하기 위해서는 공진회로의 선택도를 높여야 합니다. 공진회로의 $Q$를 높여야 대역폭이 좁아져 불필요한 성분을 효과적으로 제거할 수 있으므로, $Q$를 낮춘다는 설명은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 도피관에 창을 설치하는 목적으로 가장 적합한 것은?

  1. 진행파를 방해한다.
  2. 반사파를 방해한다.
  3. 슬롯 안테나로 동작한다.
  4. 도피관의 임피던스를 변환시킨다.
(정답률: 58%)
  • 도파관에 창(Window)을 설치하는 주된 목적은 도파관 내부의 임피던스를 외부 회로와 맞추기 위해 임피던스를 변환시키는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 수신설비가 충족하여야 할 조건으로 적합하지 않은 것은?

  1. 선택도가 클 것
  2. 내부잡음이 적정할 것
  3. 수신주파수는 운용범위 이내일 것
  4. 감도는 낮은 신호압력에서도 양호할 것
(정답률: 59%)
  • 수신설비는 신호를 정확하게 복원하기 위해 내부 잡음이 최대한 적어야(최소화되어야) 합니다.

    오답 노트
    내부잡음이 적정할 것: 잡음은 적정 수준이 아니라 최소로 낮아야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 형식검정을 받야아 하는 무선설비의 기기에 해당되지 않는 것은?

  1. 선박국용 무선방위측정기
  2. 선박에 설치하는 경보자동수신기
  3. 위성비상위치지시용 무선표지설비의 기기
  4. 외국으로부터 도입하는 항공기에 설치된 무선기기
(정답률: 85%)
  • 외국으로부터 도입하는 항공기에 설치된 무선기기는 형식검정 대상에서 제외되는 예외 항목에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 무선국에서 사용하는 주파수마다의 중심주파수로 정의되는 것은?

  1. 기준주파수
  2. 지정주파수
  3. 특성주파수
  4. 필요주파수
(정답률: 77%)
  • 무선국에서 사용하는 주파수마다의 중심주파수를 지정주파수라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 보안도가 가장 낮은 통신방법은?

  1. 등기우편
  2. 유선전화
  3. 무선통신
  4. 전령통신
(정답률: 88%)
  • 무선통신은 전파를 이용하여 공중으로 송신하므로, 동일한 주파수를 맞춘 제3자가 언제든지 신호를 가로챌 수 있어 보안도가 가장 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. R3E, H3E, J3E 전파형식을 사용하는 모든 무선국의 무선설비의 점유주파수대폭의 허용치로 가장 적합한 것은?

  1. 1 kHz
  2. 3 kHz
  3. 5 kHz
  4. 10 kHz
(정답률: 87%)
  • R3E, H3E, J3E와 같은 전파형식은 단일 측파대(SSB) 및 전전파(DSB) 음성 통신 방식으로, 규정상 무선설비의 점유주파수대폭 허용치는 $3\text{ kHz}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 통신보안의 1차적 책임은?

  1. 기관청
  2. 통신이용자
  3. 전문기안자
  4. 전문통제권자
(정답률: 90%)
  • 통신보안의 기본 원칙상 통신 내용을 생성하고 전송하는 통신이용자가 보안 유지의 가장 직접적이고 1차적인 책임을 집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. “측정한 주파수의 용도를 정하는 것”으로 정의되는 것은?

  1. 주파수 분배
  2. 주파수 지정
  3. 주파수 할당
  4. 주파수 재배치
(정답률: 63%)
  • 주파수 분배란 측정된 주파수의 용도를 정하는 것을 의미합니다.

    오답 노트
    주파수 지정: 특정 무선국에 주파수를 할당하는 것
    주파수 할당: 특정 이용자에게 주파수 이용 권한을 부여하는 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 의료용 전파응용설비의 전계강도 허용치는 30m 거리에 몇 [μV/m] 이하이어야 하는가?

  1. 10[μV/m]
  2. 50[μV/m]
  3. 100[μV/m]
  4. 200[μV/m]
(정답률: 81%)
  • 의료용 전파응용설비의 전계강도 허용치는 관련 법규 및 기술 기준에 따라 $30\text{m}$ 거리에서 $100\mu\text{V/m}$이하로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 무선국을 개설할 수 있는 자는?

  1. 외국의 법인
  2. 외국의 단체
  3. 국내 법인의 임원
  4. 외국정보의 대표자
(정답률: 81%)
  • 무선국 개설 자격은 기본적으로 국내 거주자나 국내 법인 및 그 임원 등 국내 법적 지위를 가진 자에게 부여됩니다. 외국 법인, 외국 단체, 외국 정부 대표자는 원칙적으로 개설 자격이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 방송통신위원회가 전파자원의 공평하고 효율적인 이용을 촉진하기 위하여 필요한 경우 시행하여야 하는 사항에 속하지 않는 것은?

  1. 주파수 분배의 변경
  2. 주파수의 공동 사용
  3. 새로운 기술방식으로의 전환
  4. 이용중인 주파수의 이용효율 향상
(정답률: 66%)
  • 방송통신위원회는 전파자원의 효율적 이용을 위해 주파수 분배 변경, 공동 사용, 새로운 기술방식으로의 전환 등을 시행합니다. 이용 중인 주파수의 이용효율 향상은 시행 사항의 범주가 아닌 일반적인 관리 목표에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 용어의 사용목적으로 가장 적합한 것은?

  1. 통신내용을 간략하게 하기 위하여
  2. 통신내용을 정확하게 전달하기 위하여
  3. 통신내용을 누설을 방지하기 위하여
  4. 통신내용을 강청하지 못하게 하기 위하여
(정답률: 70%)
  • 용어(코드)를 사용하는 핵심 목적은 보안을 유지하여 통신 내용이 외부로 누설되는 것을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 “압축파대 수신기에 의해 수신이 가능하도록 반송파를 일정한 레벨로 송출하는 전파”로 정의되는 것은?

  1. 전반송파
  2. 억압반송파
  3. 저감반송파
  4. 디지털반송파
(정답률: 69%)
  • 전반송파는 압축파대 수신기에 의해 수신이 가능하도록 반송파를 일정한 레벨로 송출하는 전파를 말합니다.

    오답 노트
    억압반송파: 반송파 성분을 제거하거나 크게 줄인 전파
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 ( ) 안에 들어갈 내용으로 가장 알맞은 것은?

  1. 5와트
  2. 10와트
  3. 30와트
  4. 50와트
(정답률: 76%)
  • 무선설비의 안전을 위해 공중선전력 $10\text{ 와트}$를 초과하는 전원회로에는 반드시 퓨즈 또는 자동차단기를 설치하여 과전류로부터 회로를 보호해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 535[MHz] 초과 1605.5[MHz] 이하 주파수대 방송국의 주파수 허용 편차는?

  1. 10[Hz]
  2. 20[Hz]
  3. 50[Hz]
  4. 100[Hz]
(정답률: 80%)
  • 관련 법규 및 기술 기준에 따라 $535\text{ MHz}$ 초과 $1605.5\text{ MHz}$이하 주파수대 방송국의 주파수 허용 편차는 $10\text{ Hz}$로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 공중선 전력의 표시로 적합하지 않은 것은?

  1. 평균전력(PY)
  2. 반송파전력(PZ)
  3. 실효복사전력(EP)
  4. 첨두포락선전력(PX)
(정답률: 71%)
  • 공중선 전력의 표시 방법에는 평균전력(PY), 반송파전력(PZ), 첨두포락선전력(PX) 등이 사용됩니다. 실효복사전력(EP)은 공중선 전력이 아니라 안테나의 이득을 고려한 복사 전력을 의미하므로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
