설비보전기사 필기 기출문제복원 (2022-04-24)

설비보전기사
(2022-04-24 기출문제)

목록

1과목: 설비진단 및 계측

1. 질량 불평형(언밸런스, Unblance)의 진동 특성으로 틀린 것은?

  1. 수평·수직 방향에 최대의 진폭이 발생한다.
  2. 회전 주파수 1f 성분의 탁월 주파수가 나타난다.
  3. 길게 돌출된 로터의 경우에는 축방향 진폭은 발생하지 않는다.
  4. 언밸런스 양과 회전수가 증가할수록 진동 레벨이 높게 나타난다.
(정답률: 79%)
  • "길게 돌출된 로터의 경우에는 축방향 진폭은 발생하지 않는다."는 틀린 설명입니다. 길게 돌출된 로터의 경우 축방향 진폭이 발생할 수 있습니다. 이는 로터의 중심축과 회전축이 일치하지 않아 발생하는 현상으로, 축방향 진동은 회전 주파수의 1f 성분과 함께 나타납니다. 따라서 정답은 "길게 돌출된 로터의 경우에는 축방향 진폭은 발생하지 않는다."가 아닌 "수평·수직 방향에 최대의 진폭이 발생한다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 소음기(silencer, muffler)를 사용할 때, 저감되는 소음의 종류는?

  1. 고체음
  2. 기계적 발생소음
  3. 전자적 발생소음
  4. 공기음(air-borne sound)
(정답률: 81%)
  • 소음기는 주로 공기음(air-borne sound)을 저감시키는 역할을 합니다. 이는 엔진 내부에서 발생하는 기계적 발생소음이나 전자적 발생소음과는 달리, 외부에서 발생한 소리가 공기를 통해 전달되는 소리이기 때문입니다. 따라서 소음기는 공기를 흡수하고 반사시켜 소리의 진폭을 줄여 공기음을 저감시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 시정수 τ의 정의로 옳은 것은?

  1. 출력이 최종 값의 50%가 되기까지의 시간
  2. 출력이 최종 값의 63%가 되기까지의 시간
  3. 출력이 최종 값의 90%가 되기까지의 시간
  4. 출력이 최종 값의 10%에서 90%까지의 경과시간
(정답률: 75%)
  • 시정수 τ는 시스템이 입력 신호에 대해 반응하여 출력이 최종 값의 63%가 되기까지 걸리는 시간을 의미합니다. 이는 시스템의 반응 속도를 나타내는 중요한 지표 중 하나이며, 시스템의 안정성과 성능을 평가하는 데 사용됩니다. 출력이 최종 값의 50%가 되기까지의 시간이 아닌 이유는, 이 경우에는 시스템의 반응 속도를 정확하게 평가하기 어렵기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 측정 대상에 제한 없이 기체·액체를 측정할 수 있으며, 유체의 조성, 밀도, 온도, 압력 등의 영향을 받지 않고 유량에 비례한 주파수로 체적 유량을 측정할 수 있는 유량계는?

  1. 면적식 유량계
  2. 와류식 유량계
  3. 용적식 유량계
  4. 터빈식 유량계
(정답률: 63%)
  • 와류식 유량계는 유체가 흐르는 파이프 안에 두 개의 센서가 위치하고 있으며, 유체가 흐르면서 발생하는 와류 현상을 이용하여 유량을 측정하는 방식입니다. 이 방식은 측정 대상에 제한이 없으며, 유체의 조성, 밀도, 온도, 압력 등의 영향을 받지 않고 유량에 비례한 주파수로 체적 유량을 측정할 수 있습니다. 따라서 다양한 유체의 유량 측정에 적용할 수 있으며, 정확한 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 소음과 관련된 용어에 대한 설명으로 틀린 것은?

  1. 음파 : 공기 등의 매질을 전파하는 소밀파
  2. 파면 : 파동의 위상이 같은 점들을 연결한 면
  3. 파동 : 매질의 변형운동으로 이루어지는 에너지 전달
  4. 음의 회절 : 음파가 한 매질에서 타 매질로 통과할 때 구부러지는 현상
(정답률: 71%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
  • 회절 : 음파는 파동의 하나이므로 물체가 진행방향을 가로막고 있어도 그 물체의 후면에 전달되는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주파수가 50Hz, 100Hz 인 다음 두 개의 파동이 중첩되면 나타나는 파동은? (단, 두 파형의 진폭은 같다.)

(정답률: 79%)
  • 두 파형이 중첩되면서 나타나는 파동은 두 파형의 진폭이 더해진 값으로 나타납니다. 따라서 주파수가 50Hz, 100Hz 인 두 파형이 중첩되면 주기가 더 긴 100Hz 파형의 주기에 맞춰서 50Hz 파형이 2번 반복됩니다. 이때 두 파형의 진폭이 같으므로 중첩된 파동의 진폭은 두 파형의 진폭의 합인 2가 됩니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 오일 분석법의 종류가 아닌 것은?

  1. 회전전극법
  2. 원자흡광법
  3. 저주파흡광법
  4. 페로그래피법
(정답률: 58%)
  • "저주파흡광법"은 오일 분석법의 종류가 아닙니다. 이는 실제로는 전자기파 스펙트럼 분석에 사용되는 기술입니다. 따라서 이는 오일 분석법의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 차압기구인 오리피스에서 차압을 뽑아내는 방식이 아닌 것은?

  1. 코너 탭
  2. 축류 탭
  3. 벤투리 탭
  4. 플랜지 탭
(정답률: 68%)
  • 벤투리 탭은 차압을 뽑아내는 것이 아니라 유체의 속도를 측정하는 데 사용되는 장치이기 때문입니다. 즉, 벤투리 탭은 유체의 속도를 측정하기 위한 장치이며, 다른 세 가지 탭은 차압을 뽑아내는 방식으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가동 코일형 속도 센서의 측정 원리는?

  1. 연속의 법칙
  2. 피켓 펜스 법칙
  3. 질량 보존의 법칙
  4. 패러데이의 전자 유도 법칙
(정답률: 80%)
  • 가동 코일형 속도 센서는 회전하는 자기장에 의해 코일 내부에 전자 유도가 발생하면서 속도를 측정합니다. 이는 패러데이의 전자 유도 법칙에 따라 회전하는 자기장이 코일 내부에 전자 유도를 일으키게 되는 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 소음방지 방법의 3가지 기본 방법이 아닌 것은?

  1. 차음
  2. 흡음
  3. 소음기
  4. 진동 전이
(정답률: 82%)
  • "진동 전이"는 소음방지 방법의 기본 방법이 아닙니다. 이유는 진동 전이는 소리가 전달되는 진동을 막는 것이 아니라, 진동이 전달되는 것을 방지하는 방법입니다. 따라서 진동 전이는 소음방지 방법이 아니라 진동방지 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 동적배율에 관한 설명으로 틀린 것은?

  1. 고무의 동적배율은 1 이상이다.
  2. 고무의 영률이 커질수록 동적배율은 작아진다.
  3. 동적 스프링 정수가 커질수록 동적배율은 커진다.
  4. 정적 스프링 정수가 커질수록 동적배율은 작아진다.
(정답률: 60%)
  • "고무의 영률이 커질수록 동적배율은 작아진다."가 틀린 설명입니다. 고무의 영률이 커질수록 고무의 강성이 커지기 때문에 동적배율은 커집니다. 동적배율은 고무의 강성과 관련이 있으며, 고무의 영률과는 반비례 관계에 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 압전형 가속도 센서의 특징으로 틀린 것은?

  1. 소형으로 가볍다.
  2. 사용 온도 범위가 넓다.
  3. 주파수 범위는 광대역이다.
  4. 저감도이므로 센서를 손으로 고정하여 사용한다.
(정답률: 80%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

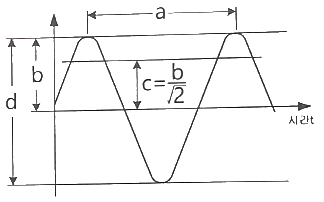

13. 다음 정현파에서 a, b, c, d 중 의미가 틀린 것은?

  1. a : 주기
  2. b : 편진폭
  3. c : 진폭의 평균값
  4. d : 양진폭
(정답률: 78%)
  • c : 진폭의 평균값은 정현파에서 사용되지 않는 용어입니다. 진폭은 파동의 최대 진폭과 최소 진폭의 차이인 양진폭과 관련이 있습니다. 따라서 d : 양진폭이 올바른 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같은 스프링을 설치하였을 경우 합성 스프링 상수 k를 구하는 식으로 옳은 것은? (단, k1과 k2는 각각의 스프링 상수이다.)

(정답률: 79%)
  • 스프링의 상수 k는 k1과 k2의 역수의 합과 같다. 따라서, k = 1/(1/k1 + 1/k2) 이므로, ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 발음원이 이동할 때 원래 발음원의 음보다 그 진행 방향 쪽에서는 고음으로, 진행 방향 반대쪽에서는 저음으로 되는 현상은?

  1. 도플러(Doppler) 효과
  2. 마스킹(Masking) 효과
  3. 호이겐스(Huydens') 원리
  4. 음의 간섭(Interference) 효과
(정답률: 74%)
  • 발음원이 이동할 때, 원래 발음원의 소리 파장이 앞으로 이동하는 동안 파장이 더 짧아져 높은 주파수의 고음으로 들리고, 반대로 뒤로 이동하는 동안 파장이 더 길어져 낮은 주파수의 저음으로 들리는 현상을 도플러(Doppler) 효과라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 기계진동의 크기 또는 양을 평가하는데 사용되는 측정 변수가 아닌 것은?

  1. 무게
  2. 변위
  3. 속도
  4. 가속도
(정답률: 70%)
  • 무게는 기계진동의 크기 또는 양을 평가하는 측정 변수가 아닙니다. 무게는 물체의 질량을 나타내는 물리량으로, 기계진동의 크기나 양과는 직접적인 연관성이 없습니다. 기계진동의 크기를 평가하는 측정 변수는 변위, 속도, 가속도 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 표면에 열린 결함만을 검출할 수 있는 비파괴 검사는?

  1. 자분탐상검사
  2. 침투탐상검사
  3. 방사선투과검사
  4. 초음파탐상검사
(정답률: 64%)
  • 침투탐상검사는 표면에 열린 결함을 검출하는 비파괴 검사 방법 중 하나입니다. 이 방법은 검사 대상에 액체나 가스 상태의 자료를 침투시켜 결함 내부로 침투시킨 후, 표면 위의 남은 자료를 제거하면 결함 부위에 침투된 자료가 남아있어 결함을 검출할 수 있습니다. 따라서 이 방법은 표면에 열린 결함을 검출하는 데 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 광전센서의 특징으로 틀린 것은?

  1. 검출거리가 짧다.
  2. 응답속도가 빠르다.
  3. 비접촉으로 검출할 수 있다.
  4. 분해능이 높은 검출이 가능하다.
(정답률: 69%)
  • 광전센서의 특징 중 검출거리가 짧다는 것은 틀린 것입니다. 광전센서는 비접촉으로 검출할 수 있고 응답속도가 빠르며 분해능이 높은 검출이 가능합니다. 하지만 검출거리는 광원의 세기와 광전지의 감도에 따라 달라지며 일반적으로 몇 미터 이내의 거리에서 검출이 가능합니다. 따라서 "검출거리가 짧다"는 광전센서의 특징으로는 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 구면(형)파(spherical wave)에 대한 설명으로 옳은 것은?

  1. 음파의 진행 반대방향으로 에너지를 전송하는 파이다.
  2. 음파의 파면들이 서로 평행한 파에 의해 발생하는 파이다.
  3. 음원에서 모든 방향으로 동일한 에너지를 방출할 때 발생하는 파이다.
  4. 둘 또는 그 이상 음파의 구조적 간섭에 의해 시간적으로 일정하게 음압의 최고와 최저가 반복되는 패턴의 파이다.
(정답률: 71%)
  • 구면파는 음원에서 모든 방향으로 동일한 에너지를 방출할 때 발생하는 파입니다. 이는 음원이 중심에 위치하고, 파면이 구면으로 전파되기 때문입니다. 따라서, 구면파는 모든 방향으로 동일한 진폭과 주파수를 가지며, 진행 방향 반대로 에너지를 전송하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 와류탐상검사의 장점에 해당하지 않는 것은?

  1. 검사를 자동화할 수 있다.
  2. 비접촉법으로 할 수 있다.
  3. 검사체의 도금두께 측정이 가능하다.
  4. 형상이 복잡한 것도 쉽게 검사할 수 있다.
(정답률: 59%)
  • 와류탐상검사는 전기적인 원리를 이용하여 불량 부위를 감지하는 검사 방법이다. 따라서 형상이 복잡한 것도 쉽게 검사할 수 있다는 것은 올바른 설명이 아니다. 형상이 복잡한 부위는 검사가 어려울 수 있으며, 추가적인 검사 방법이 필요할 수 있다. 따라서 정답은 "형상이 복잡한 것도 쉽게 검사할 수 있다." 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비관리

21. TPM의 우선순위 활동인 자주보전의 효과측정을 위한 방법에 해당하지 않는 것은?

  1. 기준서 작성현황 확인
  2. MTBF(평균가동시간)의 연장
  3. OPL(One Point Lesson) 작성현황 확인
  4. FMCEA(고장유형, 영향 및 심각도 분석)
(정답률: 52%)
  • FMCEA는 TPM의 우선순위 활동 중 하나이지만, 자주보전의 효과측정을 위한 방법은 아니다. FMCEA는 고장유형, 영향 및 심각도 분석을 통해 시스템의 안정성을 높이는 방법으로, TPM의 다른 활동과 함께 수행될 수 있다. 따라서, 자주보전의 효과측정을 위한 방법으로는 "기준서 작성현황 확인", "MTBF(평균가동시간)의 연장", "OPL(One Point Lesson) 작성현황 확인"이 해당된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 설비의 보전성에서 수리율을 나타내는 것은?

  1. MTTR
  2. MTBF
(정답률: 60%)
  • 설비의 보전성에서 수리율을 나타내는 것은 MTTR (Mean Time To Repair)이다. MTTR은 장애가 발생한 후 수리가 완료될 때까지 걸리는 평균 시간을 의미한다. 따라서 MTTR이 낮을수록 설비의 수리 능력이 높다는 것을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 윤활방식 중 비순환 급유방법이 아닌 것은?

  1. 손 급유법
  2. 유욕 급유법
  3. 적하 급유법
  4. 사이펀 급유법
(정답률: 64%)
  • 유욕 급유법은 비순환 급유방법이 아닙니다. 이 방법은 유체를 펌프로 흡입하여 유체의 운동에 의해 자연스럽게 윤활유가 공급되는 방식으로, 순환 급유법에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 설비의 경제성을 평가하기 위한 방법이 아닌 것은?

  1. 자본회수법
  2. MAPI 방식
  3. MTTR 방식
  4. 연평균 비교법
(정답률: 59%)
  • MTTR 방식은 설비의 수리 및 유지보수 시간을 기준으로 경제성을 평가하는 방법으로, 설비의 가동 시간과 생산성 등을 고려하지 않기 때문에 경제성 평가 방법으로 적합하지 않습니다. 따라서 정답은 MTTR 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 공기압축기의 윤활관리에 대한 설명으로 틀린 것은?

  1. 터보형 공기압축기에서는 내부 윤활이 필요하다.
  2. 회전식 압축기에서는 로터나 베인에서 윤활작용을 한다.
  3. 왕복식 압축기에서는 ISO VG 68 터빈유를 사용한다.
  4. 왕복식 압축기에서는 실린더 라이너와 피스톤 링에서 감마작용을 한다.
(정답률: 50%)
  • "터보형 공기압축기에서는 내부 윤활이 필요하다."가 틀린 것이다. 터보형 공기압축기는 일반적으로 내부 윤활이 필요하지 않다. 이유는 공기가 압축되는 과정에서 열이 발생하며, 이 열로 인해 윤활유가 증발하고 윤활작용이 일어나지 않기 때문이다. 따라서 터보형 공기압축기는 일반적으로 외부 윤활시스템을 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 윤활유 급유법 중 기계의 운동부가 기름 탱크 내의 유면에 미소하게 접촉하면 기름의 미립자 또는 분무상태로 기름 단지에서 떨어져 마찰면에 튀겨 급유하는 것은?

  1. 패드 급유법
  2. 비말 급유법
  3. 그리스 급유법
  4. 사이펀 급유법
(정답률: 77%)
  • 기계의 운동부가 기름 탱크 내의 유면에 미소하게 접촉하면 기름의 미립자 또는 분무상태로 기름 단지에서 떨어져 마찰면에 튀겨 급유하는 것은 비말 급유법이다. 이는 기름을 기계 부품에 직접 적용하지 않고, 기름을 분무하여 기계 부품에 미세한 기름 층을 형성하여 마찰을 감소시키는 방법이다. 이 방법은 기름의 소비량을 줄이고, 윤활유의 오염도를 낮추는 효과가 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 품질보전의 전개순서를 가장 바르게 나열한 것은?

  1. ㄴ→ㄹ→ㄷ→ㄱ→ㅁ
  2. ㄴ→ㄹ→ㄷ→ㅁ→ㄱ
  3. ㄹ→ㄴ→ㄷ→ㅁ→ㄱ
  4. ㄹ→ㄷ→ㄴ→ㄱ→ㅁ
(정답률: 61%)
  • 정답은 "ㄹ→ㄴ→ㄷ→ㅁ→ㄱ" 입니다.

    품질보전의 전개순서는 다음과 같습니다.

    1. 문제점 파악 (ㄹ)
    2. 원인 분석 (ㄴ)
    3. 개선 방안 도출 (ㄷ)
    4. 개선 방안 실행 (ㅁ)
    5. 결과 평가 및 유지 보수 (ㄱ)

    따라서, 문제점을 파악한 후 원인을 분석하고, 이를 바탕으로 개선 방안을 도출하고 실행하며, 결과를 평가하고 유지 보수하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 유압 작동유에 필요한 성질이 아닌 것은?

  1. 산화안정성이 좋아야 한다.
  2. 마모방지성이 좋아야 한다.
  3. 부식 방지성 및 방청성을 가져야 한다.
  4. 온도변화에 따른 점도의 변화가 커야 한다.
(정답률: 79%)
  • 유압 작동유는 고압하에서 작동하기 때문에 온도가 높아지면 점도가 낮아져 유체의 흐름이 불안정해질 수 있습니다. 따라서 온도변화에 따른 점도의 변화가 커야 유체의 안정성을 유지할 수 있습니다. 그 외의 성질들은 유압 작동유가 잘 작동하기 위해 필요한 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 신뢰성의 평가 척도로 가장 적절하지 않은 것은?

  1. 고장률
  2. LT(Lead Time)
  3. MTTF(Mean Time To Failure)
  4. MTBF(Mean Time Between Failures)
(정답률: 70%)
  • LT(Lead Time)는 제품을 주문한 후 제품이 고객에게 도착하기까지 걸리는 시간을 나타내는 척도이므로, 제품의 신뢰성을 평가하는 데에는 적절하지 않습니다. 고장률, MTTF(Mean Time To Failure), MTBF(Mean Time Between Failures)는 제품의 고장 빈도나 수명 등을 평가하는 데에 적절한 척도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 설비배치에 대한 설명으로 틀린 것은?

  1. 제품별 설비배치는 작업의 흐름 판별이 용이하다.
  2. 기능별 설비배치는 소품종 대량생산의 경우에 알맞은 배치 형식이다.
  3. 총체적 설비배치 계획은 공장입지선정, 건물배치계획, 부서배치계획 및 설비배치계획 단계로 실시된다.
  4. GT셀(Group Techniligy Cell)은 여러 종류의 기계 그룹에서 속하는 대부분의 부품을 가공할 수 있는 경우의 설비배치이다.
(정답률: 64%)
  • "기능별 설비배치는 소품종 대량생산의 경우에 알맞은 배치 형식이다."가 틀린 것이다. 기능별 설비배치는 대량생산보다는 소량 다양 생산에 적합한 배치 형식이다. 제품별 설비배치는 소품종 대량생산에 적합한 배치 형식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그리스의 시험방법 중 그리스의 장기간 보존 시 기유와 증주제의 분리정도를 알기 위한 것은?

  1. 적점 측정
  2. 누설도 측정
  3. 이유도 측정
  4. 산화안정도 측정
(정답률: 70%)
  • 그리스의 장기간 보존 시 기유와 증주제의 분리정도를 알기 위해서는 이유도 측정이 필요합니다. 이유도는 기름 안에 있는 증류 가능한 물질의 양을 측정하는 것으로, 이를 통해 기름의 순도와 품질을 판단할 수 있습니다. 따라서 이유도 측정은 그리스의 보존 상태를 평가하는 중요한 지표 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음과 같이 공업용 윤활유에 표시된 “VG”의 의미는?

  1. 비중 등급
  2. 주도 등급
  3. 점도 한계
  4. 점도 등급
(정답률: 68%)
  • "VG"는 점도 등급을 나타내는 것입니다. 점도 등급은 윤활유의 끈적임 정도를 나타내는데, 숫자가 작을수록 더 끈적이고 높은 점도를 가지게 됩니다. 따라서 VG 32는 VG 68보다 더 끈적이고 점도가 높은 윤활유를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 벤투리 원리를 이용한 윤활방식은?

  1. 분무 급유법
  2. 원심 급유법
  3. 칼라 급유법
  4. 비말 급유법
(정답률: 48%)
  • 벤투리 원리는 유체가 흐를 때 속도가 빠른 곳에서는 압력이 낮아지고, 속도가 느린 곳에서는 압력이 높아지는 원리입니다. 이 원리를 이용하여 윤활유를 분무기로 분사하여 고속으로 회전하는 부품의 표면에 분사합니다. 이렇게 분사된 윤활유는 벤투리 원리에 따라 고속으로 회전하는 부품의 표면에 밀착하여 마찰을 줄이고, 부품의 수명을 연장시키는 효과를 얻을 수 있습니다. 따라서, 이 방식은 "분무 급유법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 윤활유의 열화 판정법 중 간이 측정에 의한 방법이 아닌 것은?

  1. 냄새를 맡아보고 판단한다.
  2. 손으로 기름을 찍어 보고 점도의 대소를 판단한다.
  3. 사용유의 대표적 시료를 채취하여 성상을 조사한다.
  4. 기름을 소량의 증류수로 씻어낸 수분을 취하여 리트머스 시험지를 적셔 산성여부를 판단한다.
(정답률: 66%)
  • 정답은 "사용유의 대표적 시료를 채취하여 성상을 조사한다." 이다.

    이유는 다른 보기들은 모두 간이 측정법에 해당하는 방법들이지만, "사용유의 대표적 시료를 채취하여 성상을 조사한다."는 정량적인 분석 방법으로, 보다 정확한 결과를 얻기 위해 실험실에서 수행되는 방법이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 윤활기술자가 라인적 조직관계가 있는 경우, 윤활기술자의 직무로 거리가 가장 먼 것은?

  1. 구매경비의 절약
  2. 윤활관계의 개선 시험
  3. 급유장치의 보수와 설치
  4. 사용 윤활유의 선정 및 품질관리
(정답률: 69%)
  • 구매경비의 절약은 윤활기술자의 직무와는 직접적인 연관성이 없는 것으로, 윤활기술자가 라인적 조직관계에서 이를 담당하는 경우 거리가 가장 먼 것입니다. 구매경비의 절약은 기업의 경제적인 효율성을 높이기 위한 전략 중 하나로, 제품 또는 서비스를 구매할 때 비용을 최소화하고 효율적인 구매 방법을 모색하는 것을 의미합니다. 이는 윤활기술자의 역할과는 관련이 없으며, 다른 부서나 전문가들이 담당하는 분야입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 종합적 생산보전(TPM)에서 개별설비의 종합적인 이용효율을 나타내는 지수인 설비의 종합이용효율을 계산하는데 필요한 항목이 아닌 것은?

  1. 양품률
  2. 노동 효율
  3. 시간 가동률
  4. 성능 가동률
(정답률: 63%)
  • 설비의 종합이용효율을 계산하는데 필요한 항목은 양품률, 시간 가동률, 성능 가동률이다. 이들은 설비가 생산하는 제품의 품질, 가동시간, 성능 등을 고려하여 종합적인 이용효율을 평가하는 데 필요한 요소들이다. 반면, 노동 효율은 설비의 이용효율과는 직접적인 연관성이 없는 요소이다. 따라서, 노동 효율은 설비의 종합이용효율을 계산하는데 필요한 항목이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 윤활제의 첨가제 중 산화에 의하여 금속 표면에 붙어 있는 슬러지나 탄소 성분을 녹여 기름 중의 미세한 입자 상태로 분산시켜 내부를 깨끗이 유지하는 역할을 하는 것은?

  1. 소포제
  2. 청정 분산제
  3. 유성 향상제
  4. 유동점 강하제
(정답률: 73%)
  • 청정 분산제는 산화에 의해 금속 표면에 붙어 있는 슬러지나 탄소 성분을 녹여 기름 중의 미세한 입자 상태로 분산시켜 내부를 깨끗이 유지하는 역할을 합니다. 다른 보기들은 윤활제의 다른 역할을 수행하는데, 청정 분산제는 내부를 깨끗이 유지하는 역할을 하기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 설비의 라이프사이클에 걸쳐 설비 자체의 비용, 보전비, 유지비 및 설비 열화 손실과의 합계를 낮춰 기업의 생산성을 높일 수 있도록 하는 보전은?

  1. 개량보전
  2. 사후보전
  3. 생산보전
  4. 예방보전
(정답률: 60%)
  • 생산보전은 설비의 라이프사이클 전반에 걸쳐 설비의 비용, 보전비, 유지비 및 설비 열화 손실과의 합계를 낮춰 기업의 생산성을 높일 수 있도록 하는 보전 방법입니다. 이는 설비의 정기적인 점검, 유지보수, 예방점검 등을 통해 이루어지며, 생산 과정에서 발생할 수 있는 장애나 고장을 예방하고, 생산 라인의 원활한 운영을 보장합니다. 따라서 기업의 생산성 향상과 경제적 이익을 동시에 추구할 수 있는 가장 효과적인 보전 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 공사를 완급도에 따라 구분할 때 구두 연락으로 즉시 착공하고, 착공 후 전표를 제출하는 공사는?

  1. 예비공사
  2. 긴급공사
  3. 준급공사
  4. 계획공사
(정답률: 77%)
  • 긴급공사는 즉시 착공해야 하는 긴급한 상황에서 발생하는 공사로, 구두 연락으로 즉시 착공하고 후에 전표를 제출하는 방식으로 처리됩니다. 따라서 다른 공사들과는 달리 착공 전에 전표를 제출하지 않아도 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 연소관리 중 연소의 합리화를 위해서는 연소율을 적당히 유지하는 것이 필요하다. 부하가 과대한 경우의 대책으로 틀린 것은?

  1. 연소방식을 개량한다.
  2. 이용할 노상면적을 작게 한다.
  3. 연도를 개조하여 통풍이 잘되게 한다.
  4. 연료의 품질 및 성질이 양호한 것을 사용한다.
(정답률: 68%)
  • 이용할 노상면적을 작게 한다는 것은 연소로 인해 발생하는 오염물질이 대기 중에 머무르는 시간을 줄이기 위한 대책이다. 따라서 이 방법은 연소로 인한 대기오염을 줄이기 위한 것으로, 연소율을 조절하는 것과는 직접적인 연관성이 없다. 따라서 이 보기가 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계일반 및 기계보전

41. 다음 메타니컬 실의 종류 중 스터핑 박스의 내측에 회전링을 설치하는 밀봉으로 유체의 누설 압력이 실의 외부에서 내부로 작용하며, 내류형이라고도 하는 것은?

  1. 더블형
  2. 탠덤형
  3. 인사이드형
  4. 아웃사이드형
(정답률: 73%)
  • 스터핑 박스 내부에 회전링을 설치하는 밀봉으로, 유체의 누설 압력이 실의 외부에서 내부로 작용하는 것을 내류형이라고 합니다. 이 중에서도 내부에 회전링을 설치하는 밀봉을 인사이드형이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 테르밋 용접법의 특징으로 옳은 것은?

  1. 전기가 필요하다.
  2. 용접 작업 후 변형이 작다.
  3. 용접 작업의 과정이 복잡하다.
  4. 용접형 기구가 복잡하여 이동이 어렵다.
(정답률: 67%)
  • 테르밋 용접법은 전기가 필요하지 않고, 화학 반응을 이용하여 용접을 수행하는 방법입니다. 이 방법은 용접 작업 후 변형이 작은 특징이 있습니다. 이는 용접 작업 시에 열이 집중되어 작업 부위 주변만 녹아내리기 때문에, 전체적인 변형이 적게 발생하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 축 고장 시 설계 불량의 직접원인으로 거리가 가장 먼 것은?

  1. 재질 불량
  2. 치수강도 부족
  3. 끼워맞춤 불량
  4. 형상구조 불량
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 볼·너트의 풀림을 방지하는 방법 중 와셔를 굽히거나, 구멍을 만들어 그곳에 끼운 후 고정하는 방법은?

  1. 폴 와셔에 의한 방법
  2. 스프링 와셔에 의한 방법
  3. 이붙이 와셔에 의한 방법
  4. 혀붙이 와셔에 의한 방법
(정답률: 71%)
  • 폴 와셔는 와셔의 중앙에 구멍이 뚫려 있어서 볼·너트의 풀림을 방지하는 역할을 합니다. 구멍을 뚫어 끼우는 방식이 아니기 때문에 고정력이 더욱 강하고, 스프링 와셔와 달리 변형이 적어서 오랫동안 사용할 수 있습니다. 따라서 볼·너트의 풀림을 방지하는 가장 효과적인 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 관이음의 종류 중 신축이음에 사용하는 이음쇠의 형태가 아닌 것은?

  1. 루프형
  2. 파형관형
  3. 미끄럼형
  4. 유니온형
(정답률: 58%)
  • 유니온형은 두 개의 관을 연결할 때 사용하는 이음쇠로, 두 개의 관을 분리할 수 있는 기능을 가지고 있습니다. 반면에 루프형, 파형관형, 미끄럼형은 두 개의 관을 연결하는 역할만을 수행하며, 분리할 수 있는 기능은 없습니다. 따라서 유니온형은 신축이음에 사용되는 이음쇠 중 분리 기능을 가지고 있지 않은 유일한 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 고장의 유무에 관계없이 급유, 점검, 청소 등 점검표(check list)에 의해 설비를 유지 관리하는 보전활동은?

  1. 정기보전
  2. 일상보전
  3. 재생보전
  4. 순회보전
(정답률: 72%)
  • 일상보전은 설비의 고장 유무와 상관없이 일정 주기로 점검표에 따라 유지보수를 실시하는 보전활동이다. 따라서 이 보전활동은 설비의 정기적인 유지보수를 위한 것이 아니라, 일상적인 운영 중에 발생할 수 있는 문제를 예방하고 조기에 대처하기 위한 것이다. 따라서 정답은 "일상보전"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 선반가공에서 발생하는 구성인선을 방지하기 위한 방법으로 틀린 것은?

  1. 절삭 깊이를 적게 한다.
  2. 절삭 속도를 느리게 한다.
  3. 공구의 경사각을 크게 한다.
  4. 윤활성이 좋은 절삭유제를 사용한다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 공기 중에는 액체 상태를 유지하고 공기가 차단되면 중합이 촉진되어 경화, 접착되는 것으로 진동이 있는 차량, 항공기, 동력기 등의 체결용 요소 풀림과 누설 방지를 위해 사용되는 접착제는?

  1. 액상 개스킷
  2. 혐기성 접착제
  3. 열 용융형 접착제
  4. 금속구조용 접착제
(정답률: 70%)
  • 공기가 차단되면 중합이 촉진되어 경화, 접착되는 것으로, 혐기성 접착제는 공기가 차단되는 환경에서 사용되며, 공기가 없는 상태에서도 경화, 접착이 가능한 접착제이다. 따라서, 진동이 있는 차량, 항공기, 동력기 등의 체결용 요소 풀림과 누설 방지를 위해 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 게이트 밸브라고도 하며 유체의 흐름에 대하여 수직으로 개폐하여 보통 전개, 전폐로 사용하는 밸브는?

  1. 앵글 밸브
  2. 체크 밸브
  3. 글로브 밸브
  4. 슬루스 밸브
(정답률: 56%)
  • 슬루스 밸브는 수직으로 개폐하여 유체의 흐름을 전개, 전폐할 수 있는 밸브이기 때문에 정답입니다. 앵글 밸브는 각도를 조절하여 유체의 흐름을 제어하는 밸브, 체크 밸브는 유체의 흐름 방향을 제한하는 밸브, 글로브 밸브는 유체의 흐름을 제어하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 기어 제도의 도시 방법 중 선의 사용 방법이 틀린 것은?

  1. 피치원은 가는 실선으로 표시한다.
  2. 이골원은 가는 실선으로 표시한다.
  3. 잇봉우리원은 굵은 실선으로 표시한다.
  4. 잇줄 방향은 통상 3개의 가는 실선으로 표시한다.
(정답률: 45%)
  • 피치원은 1점쇄선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 큰 구멍의 다듬질에 사용되며 날과 자루가 별도로 되어 있어 조립하여 사용하는 리머는?

  1. 셀(shell) 리머
  2. 브리지(bridge) 리머
  3. 팽창(expansion) 리머
  4. 조정(adjustable) 리머
(정답률: 68%)
  • 셀 리머는 큰 구멍의 다듬질에 사용되며, 날과 자루가 별도로 되어 있어 조립하여 사용하는 리머이다. "셀(shell)"이라는 이름은 이 리머의 날이 껍질 모양을 하고 있기 때문에 붙여졌다. 따라서 다른 보기인 브리지 리머, 팽창 리머, 조정 리머와는 구조와 용도가 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 통풍기 및 송풍기의 분류 중 용적형은 어느 것인가?

  1. 터보 팬
  2. 다익 팬
  3. 루트 블로어
  4. 축류 블로어
(정답률: 52%)
  • 용적형은 공기를 흡입하여 압축 후 방출하는 방식으로 작동하는 통풍기 및 송풍기를 분류하는 방법이다. 따라서, "루트 블로어"는 용적형에 해당한다. 이는 흡입한 공기를 회전시켜 압축하는 방식으로 작동하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 안전관리의 정의로 가장 적절한 것은?

  1. 사고로부터 피해를 최소화하기 위한 계획적이고 체계적인 활동
  2. 생산성 향상을 최우선 목표로 하는 계획적이고 조직적인 활동
  3. 인간 존중의 정신에 입각한 과학적이며 주기적인 활동
  4. 재해로부터 인간의 생명과 재산을 보호하기 위한 계획적이고 체계적인 제반활동
(정답률: 69%)
  • 재해로부터 인간의 생명과 재산을 보호하기 위한 계획적이고 체계적인 제반활동이 안전관리의 정의이다. 이는 사고가 발생하지 않도록 예방하고, 발생한 사고의 피해를 최소화하기 위한 활동을 포함한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 무단 변속기에 대한 설명으로 틀린 것은?

  1. 체인식 무단 변속기의 변속조작은 회전 중이 아니면 할 수 없다.
  2. 벨트식 무단 변속기는 유욕식이 아니므로 윤활불량을 일으키기 쉽다.
  3. 마찰 바퀴식 무단 변속기의 변속조작은 반드시 정지 중에 해야 한다.
  4. 체인식 무단 변속기는 보통의 사용 상태에서 일반적으로 1000~1500시간마다 오픈하여 체인의 느슨함을 체크하여야 한다.
(정답률: 62%)
  • "마찰 바퀴식 무단 변속기의 변속조작은 반드시 정지 중에 해야 한다."이 틀린 이유는, 마찰 바퀴식 무단 변속기는 회전 중에도 변속이 가능하다는 것입니다. 따라서, 정지 중에만 변속을 해야 한다는 것은 잘못된 정보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 산업안전보건법령상 보일러에 압력방출장치를 2개 설치하는 경우 한 개는 최고사용압력 이하에서 작동하고 다른 하나는 최고사용압력의 최대 몇 배 이하에서 작동되어야 하는가?

  1. 1배
  2. 1.02배
  3. 1.05배
  4. 1.2배
(정답률: 60%)
  • 압력방출장치는 보일러 내부의 압력이 너무 높아지면 압력을 방출하여 사고를 예방하는 장치입니다. 따라서 압력방출장치는 최고사용압력 이하에서 작동하는 것이 일반적입니다. 그러나 만약 압력방출장치가 모두 최고사용압력 이하에서 작동한다면, 보일러 내부의 압력이 너무 높아져서 압력방출장치가 작동하지 않을 수 있습니다. 이를 방지하기 위해 압력방출장치 중 하나는 최고사용압력의 최대 1.05배 이하에서 작동하도록 설치합니다. 이렇게 하면 보일러 내부의 압력이 최대 1.05배까지 상승해도 압력방출장치가 작동하여 사고를 예방할 수 있습니다. 따라서 정답은 "1.05배"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CNC공작기계 서보기구의 제어방식이 아닌 것은?

  1. hybrid control system
  2. open-loop control system
  3. closed-loop control system
  4. semi open-loop control system
(정답률: 58%)
  • "semi open-loop control system"은 제어방식이 아닌 것이다. 다른 보기들은 모두 CNC공작기계 서보기구의 제어방식이다. "semi open-loop control system"은 일부 피드백을 받아들이지만 완전한 피드백 제어 시스템은 아니기 때문에 제어방식으로 분류되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 일반적인 V벨트 전동장치의 특징으로 틀린 것은?

  1. 이음매가 없어 운전이 정숙하다.
  2. 지름이 작은 폴리에도 사용할 수 있다.
  3. 홈의 양면에 밀착되므로 마찰력이 평벨트보다 크다.
  4. 설치면적이 넓으므로 축간 거리가 짧은 경우에는 적합하지 않다.
(정답률: 68%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
  • 축간 거리 5M 이하의 짧은 경우에 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 원심 펌프의 임펠러에 의해 유체에 가해진 속도에너지를 압력에너지로 변환되도록 하고 유체의 통로를 형성해 주는 역할을 하는 일종의 압력용기는?

  1. 웨어링
  2. 케이싱
  3. 안내 깃
  4. 스터핑 박스
(정답률: 65%)
  • 원심 펌프에서 임펠러에 의해 유체에 가해진 속도에너지는 케이싱에 의해 압력에너지로 변환됩니다. 즉, 케이싱은 유체의 흐름을 안정적으로 유지하면서 압력을 유체에 전달하는 역할을 합니다. 따라서 케이싱은 원심 펌프에서 매우 중요한 부품 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 산업안전보건법령상 안전보건표시 중 지시표지의 색채로 맞는 것은?

  1. 바탕은 녹색, 관련 그림은 흰색
  2. 바탕은 흰색, 관련 그림은 녹색
  3. 바탕은 흰색, 관련 그림은 빨간색
  4. 바탕은 파란색, 관련 그림은 흰색
(정답률: 62%)
  • 산업안전보건법령에서는 지시표지의 색상을 통해 안전보건 정보를 전달합니다. 지시표지 중에서도 지시나 행동을 유도하는 지시표지는 바탕색과 관련 그림의 색상이 정해져 있습니다. 이 중에서도 바탕색이 파란색이고 관련 그림이 흰색인 지시표지는 "의무적인 행동"을 유도하는 지시표지입니다. 이유는 파란색이 안정적이고 진중한 느낌을 주기 때문에 의무적인 행동을 유도하기에 적합하다고 판단되었기 때문입니다. 관련 그림은 흰색으로 표시하여 바탕색과 대조되도록 하여 시각적으로 더욱 강조하도록 하였습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 담금질하여 경화된 강을 변태가 일어나지 않는 A1점(온도)이하에서 가열한 후 서냉 또는 공랭하는 열처리 방법으로 재료에 인성을 부여하는 작업으로 가장 적합한 것은?

  1. 뜨임
  2. 불림
  3. 풀림
  4. 질화
(정답률: 64%)
  • 담금질하여 경화된 강을 뜨임 처리하는 것이 가장 적합하다. 이는 강의 인성을 높이는데 효과적이며, A1점 이하에서 가열한 후 서냉 또는 공랭하는 열처리 방법이기 때문이다. 뜨임 처리는 강의 결정 구조를 세밀하게 조절하여 강도와 인성을 높이는 효과가 있다. 반면, 불림 처리는 강의 경도를 높이는데 효과적이지만 인성을 감소시키는 단점이 있고, 풀림 처리는 강의 경도와 인성을 모두 감소시키는 단점이 있다. 질화 처리는 강의 경도를 높이는데 효과적이지만 인성을 감소시키는 단점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 공유압 및 자동화

61. 관성으로 인한 충격으로 실린더가 손상되는 것을 방지하기 위해 쿠션장치가 내장된 공기압 실린더에 부착하여 함께 사용하면 쿠션 효과가 감소되는 것은?

  1. 급속 배기 밸브
  2. 압력 조절 밸브
  3. 교축 릴리프 밸브
  4. 파일럿 체크 밸브
(정답률: 60%)
  • 급속 배기 밸브는 실린더 내부의 공기를 빠르게 배출시켜서 충격이 발생할 때 실린더 내부 압력을 빠르게 낮춰서 쿠션 효과를 감소시키는 역할을 합니다. 따라서 쿠션장치와 함께 사용하면 쿠션 효과를 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. SI 단위계에서 압력을 나타내는 단위는?

  1. 줄(J)
  2. 뉴턴(N)
  3. 와트(W)
  4. 파스칼(Pa)
(정답률: 74%)
  • 파스칼은 SI 단위계에서 압력을 나타내는 단위입니다. 이는 1 뉴턴의 힘이 1m²의 면적에 작용할 때 만들어지는 압력을 나타내는 것입니다. 따라서 파스칼은 N/m²로 표현됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 두 개의 입구와 한 개의 출구가 있는 밸브로 두 개의 입구에 압력이 모두 작용해야 출력이 발생하는 밸브는?

  1. 스톱(stop) 밸브
  2. 체크(check) 밸브
  3. 2압(two pressure) 밸브
  4. 급소 배기(quick exhaust) 밸브
(정답률: 75%)
  • 2압(two pressure) 밸브는 두 개의 입구에 압력이 모두 작용해야 출력이 발생하는 밸브입니다. 이는 두 개의 입구 중 하나에만 압력이 작용할 경우 밸브가 열리지 않아 출력이 발생하지 않기 때문입니다. 스톱(stop) 밸브는 유체의 흐름을 완전히 차단하는 밸브이고, 체크(check) 밸브는 유체의 흐름이 한 방향으로만 가능한 밸브입니다. 급소 배기(quick exhaust) 밸브는 압력을 빠르게 배출하여 작동 속도를 높이는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 유체의 성질에 관한 설명으로 옳지 않은 것은?

  1. 밀도는 단위 체적 당 유체의 질량이다.
  2. 비중량은 단위 체적 당 유체의 질량이다.
  3. 비체적은 단위 체적 당 유체의 질량이다.
  4. 비중은 4℃의 물과 같은 체적을 갖는 다른 물질과의 비중량 또는 밀도와의 비이다.
(정답률: 49%)
  • 정답은 "비체적은 단위 체적 당 유체의 질량이다." 이다. 비체적은 단위 질량 당 유체의 체적이다. 즉, 비체적은 유체의 밀도의 역수이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 롤러 체인 Free Flow 컨베이어형 자동 조립라인에서 팔레트가 작업위치에 인입되어도 스토퍼 실린더가 상승하지 않아서 팔레트의 흐름을 정지시키지 못하고 있을 때의 트러블 원인은?

  1. 컨베이어의 이송속도를 제어하는 인버터의 고장으로 이송속도가 제어되지 않는다.
  2. 롤러 체인의 틈새로 스크루 볼트가 박혀서 체인 구동 모터가 과부하로 트립되고 있다.
  3. 스토퍼 실린더를 구동하는 솔레노이드 밸브의 코일이 소손되어 밸브가 절환되지 않는다.
  4. 제어반 내 PLC CPU의 운전 Key S/W를 RUN모드가 아닌 STOP모드에 두어, PLC가 정지되었다.
(정답률: 64%)
  • 스토퍼 실린더를 구동하는 솔레노이드 밸브의 코일이 소손되어 밸브가 절환되지 않기 때문입니다. 즉, 스토퍼 실린더가 작동하지 않아 팔레트의 흐름을 정지시키지 못하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 전기제어 회로에서 릴레이 접점을 통해 자신의 릴레이 코일에 전기 신호를 계속 흐르게 하여 릴레이 코일의 여자 상태가 지속되게 하는 회로는?

  1. 동조 회로
  2. 비동기 회로
  3. 인터록 회로
  4. 자기유지 회로
(정답률: 75%)
  • 자기유지 회로는 릴레이 코일에 전기 신호를 계속 흐르게 하여 릴레이 코일의 여자 상태가 지속되게 하는 회로이다. 이는 릴레이를 계속 작동시키기 위해 필요한 회로로, 릴레이의 작동 상태를 유지하기 위해 자기 유지하는 원리를 이용한다. 따라서 정답은 "자기유지 회로"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 유압 시스템의 특징으로 옳은 것은?

  1. 무단 변속이 가능하다.
  2. 원격조작이 불가능하다.
  3. 온도의 변화에 둔감하다.
  4. 고압에서도 누유의 위험이 없다.
(정답률: 63%)
  • 유압 시스템의 특징으로는 "무단 변속이 가능하다."가 포함됩니다. 이는 유압 시스템이 유체의 압력을 이용하여 작동하기 때문에, 조작자가 원하는 시점에 유체의 유량을 조절하여 무단으로 변속이 가능하다는 것을 의미합니다. 이는 기계의 작동을 더욱 유연하게 조절할 수 있게 해주며, 생산성을 높일 수 있는 장점을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

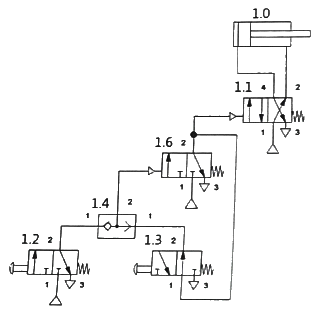

68. 다음 회로에 관한 설명으로 옳은 것은?

  1. 1.3밸브를 누르면 1.0실린더가 전진하고, 1.2밸브를 누르면 1.0실린더가 후진한다.
  2. 1.2밸브와 1.3밸브를 동시에 동작시켜야 실린더가 전진하고 두 밸브를 동시에 놓아야 즉시 후진한다.
  3. 1.2밸브와 1.3밸브를 동시에 동작시켜야 실린더가 전진하고 두 밸브 중 하나를 놓으면 즉시 후진한다.
  4. 1.2밸브를 누르면 1.0실린더가 전진하고, 1.2밸브를 놓아도 계속 전진하며 1.3밸브를 누르면 1.0실린더가 후진하고, 1.3밸브를 놓아도 계속 후진한다.
(정답률: 69%)
  • 1.2밸브를 누르면 1.0실린더가 전진하고, 1.2밸브를 놓아도 계속 전진하며 1.3밸브를 누르면 1.0실린더가 후진하고, 1.3밸브를 놓아도 계속 후진한다. 이유는 1.2밸브가 열려 있으면 1.0실린더의 A쪽에 압력이 가해져서 전진하게 되고, 1.2밸브를 놓아도 1.0실린더의 A쪽에 압력이 유지되어 계속 전진한다. 반면에 1.3밸브가 열려 있으면 1.0실린더의 B쪽에 압력이 가해져서 후진하게 되고, 1.3밸브를 놓아도 1.0실린더의 B쪽에 압력이 유지되어 계속 후진한다. 따라서 1.2밸브와 1.3밸브를 각각 동작시키면 전진과 후진을 제어할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 유압 펌프에 관한 설명으로 옳은 것은?

  1. 기어 펌프는 외접식과 내접식이 있으며 가변용량형 펌프이다.
  2. 유압 펌프는 유압 에너지를 기계적 에너지로 변환시켜주는 장치이다.
  3. 유압 펌프에서 내부 누유가 많이 발생할수록 용적 효율은 감소한다.
  4. 베인 펌프는 기어 펌프나 피스톤 펌프에 비해 토출압력의 맥동이 크며 고정용량형만 있다.
(정답률: 49%)
  • 정답은 "유압 펌프에서 내부 누유가 많이 발생할수록 용적 효율은 감소한다." 이다. 내부 누유란 유체가 펌프 내부에서 유출되는 것을 말하며, 이는 펌프의 용적 효율을 감소시키게 된다. 내부 누유가 많아질수록 유체가 펌프 내부에서 움직이는 거리가 증가하므로, 유체의 에너지 손실이 커지기 때문이다. 따라서 내부 누유를 최소화하는 것이 효율적인 유압 펌프 운영 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 전효율 80%, 토출 압력이 60bar, 토출 유량이 100L/min인 경우 펌프의 필요(소요) 출력은 몇 kW 인가?

  1. 10
  2. 12.5
  3. 17.5
  4. 20
(정답률: 53%)
  • 출력W=P(압력)Q(유량)/효율
    KW=60X100X100X0.001/0.8X60
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 유압 실린더를 설치하는 방법으로 피스톤 로드의 중심선에 대하여 직각 방향으로 실린더 양측에 피벗(pivot)을 두어 지지하는 방식은?

  1. 다리 형(foot type)
  2. 플랜지 형(flange type)
  3. 클레비스 형(clevis type)
  4. 트러니언 형(trunnion type)
(정답률: 59%)
  • 트러니언 형은 피벗을 두어 지지하기 때문에 실린더가 회전할 수 있어서 다른 형태의 실린더보다 더 넓은 범위의 작업을 수행할 수 있습니다. 또한, 피벗이 중심선에 대하여 직각 방향으로 위치하기 때문에 실린더의 안정성이 높아져서 더 큰 하중을 견딜 수 있습니다. 따라서, 트러니언 형은 다른 형태의 실린더보다 더 다양한 작업 환경에서 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 2개의 회전자를 서로 90° 위상으로 설치하여 회전자 간의 미소한 틈을 유지하고 역방향으로 회전시키는 공기압축기는?

  1. 베인형
  2. 스크롤형
  3. 스크루형
  4. 루트 블로어형
(정답률: 53%)
  • 루트 블로어형 공기압축기는 2개의 회전자를 서로 90° 위상으로 설치하여 회전자 간의 미소한 틈을 유지하고 역방향으로 회전시키는 구조를 가지고 있습니다. 이 구조는 고속 회전시에도 안정적인 압축을 가능하게 하며, 고압 및 대용량 압축에 적합합니다. 따라서 이러한 구조를 가진 공기압축기를 루트 블로어형이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 실린더를 임의의 위치에서 고정시킬 수 있도록 밸브의 중립위치에서 모든 포트를 막은 형식의 4/3 way 밸브는?

  1. 오픈 센터형
  2. 탠덤 센터형
  3. 세미오픈 센터형
  4. 클로즈드 센터형
(정답률: 61%)
  • 클로즈드 센터형 4/3 way 밸브는 중립 위치에서 모든 포트를 막아서 실린더를 임의의 위치에서 고정시킬 수 있도록 하는 밸브이다. 다른 유형의 밸브들은 중립 위치에서 포트가 열려있거나 연결되어 있어서 실린더를 고정시키는 것이 어렵다. 따라서 클로즈드 센터형 밸브는 실린더를 고정시키는데 유용하게 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 서로 이웃한 컴퓨터와 터미널을 연결시킨 네트워크 구성형태이며, 통신회선 장애가 있거나 하나의 제어기라도 고장이 있을 경우 모든 시스템이 정지될 수 있는 네트워크는?

  1. 성형(star)
  2. 환형(ring)
  3. 망형(mesh)
  4. 트리형(tree)
(정답률: 67%)
  • 환형 네트워크는 모든 컴퓨터와 터미널이 일렬로 연결되어 있어서, 마치 하나의 원형으로 연결된 것처럼 보입니다. 이러한 구성 형태에서는 데이터가 한 방향으로만 전송되며, 모든 노드가 순환적으로 데이터를 전달합니다. 따라서, 통신 회선 장애나 제어기 고장 등의 문제가 발생하면 전체 시스템이 정지될 수 있습니다. 이러한 이유로, 환형 네트워크는 안정성이 낮은 구성 형태로 알려져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 서보모터(servo motor)의 전동기 및 제어장치 구비조건으로 적절하지 않은 것은?

  1. 유지 보수가 용이할 것
  2. 고속운전에 내구성을 가질 것
  3. 저속 영역에서 안전한 특성을 가질 것
  4. 회전수 변동이 크고 토크 리플(torque ripple)이 클 것
(정답률: 72%)
  • "회전수 변동이 크고 토크 리플(torque ripple)이 클 것"은 서보모터의 정확한 위치 제어를 어렵게 하며, 움직임이 불안정해지고 진동이 발생할 가능성이 높아지기 때문에 전동기 및 제어장치 구비조건으로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 제어 시스템에서 처리되는 정보 표시 형태에 따른 제어계가 아닌 것은?

  1. 2진 제어계
  2. 디지털 제어계
  3. 시퀀스 제어계
  4. 아날로그 제어계
(정답률: 50%)
  • 시퀀스 제어계는 제어 시스템에서 처리되는 정보를 순차적으로 처리하고 표시하는 형태의 제어계입니다. 따라서 다른 보기들인 2진 제어계, 디지털 제어계, 아날로그 제어계는 모두 처리되는 정보 표시 형태에 따른 제어계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 위치데이터를 서보 오프 상태에서 수동 조작하여 위치를 확인한 후 데이터를 입력하는 제어 방법은?

  1. 서보 레디(servo ready)
  2. 직선 보간(linear interpolation)
  3. 포인트 투 포인트(point to point)
  4. 티칭 플레이 백(teaching play back)
(정답률: 59%)
  • 위치데이터를 서보 오프 상태에서 수동 조작하여 위치를 확인한 후 데이터를 입력하는 제어 방법은 "티칭 플레이 백(teaching play back)"이다. 이는 수동으로 움직인 위치를 기억하고, 이를 재생하여 움직임을 제어하는 방법으로, 간단하고 직관적인 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 축압기의 취급 상 주의사항으로 적절하지 않은 것은?

  1. 봉입가스로 반드시 산소를 사용한다.
  2. 운반, 결합, 분리 등을 할 경우 반드시 봉입된 가스를 빼고 한다.
  3. 축압기에 부속품 등을 용접하거나 가공, 구멍 뚫기 등을 해서는 안 된다.
  4. 가스 봉입형은 작동유를 내용적의 10% 정도 미리 넣은 다음 가스의 소정 압력으로 봉입한다.
(정답률: 66%)
  • "봉입가스로 반드시 산소를 사용한다."는 적절하지 않은 것이다. 이유는 봉입가스로 사용되는 가스는 사용 목적에 따라 다양하게 선택될 수 있으며, 산소 외에도 다른 가스를 사용할 수 있다. 예를 들어, 아르곤 가스는 용접 작업에 사용되는 봉입가스로 많이 사용된다. 따라서, 적절한 봉입가스를 선택하여 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 자동화의 종류 중 다품종 생산을 위한 유연성 생산 시스템을 나타내는 용어는?

  1. FA
  2. CIM
  3. FMS
  4. IMS
(정답률: 67%)
  • FMS는 Flexible Manufacturing System의 약자로, 다양한 제품을 생산하기 위해 자동화된 기계와 장비, 컴퓨터 시스템 등을 유연하게 조합하여 생산하는 시스템을 의미합니다. 따라서 다양한 제품을 생산하는 다품종 생산에 적합한 자동화 시스템으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. PLC(Programmable Logic Controller)의 출력 인터페이스로 적합하지 않은 것은?

  1. 램프(lamp)
  2. 부저(buzzer)
  3. 리밋 스위치(limit switch)
  4. 솔레노이드 밸브(solenoid valve)
(정답률: 68%)
  • 리밋 스위치는 입력 신호를 감지하는 센서이기 때문에 출력 인터페이스로 적합하지 않습니다. 따라서 정답은 "리밋 스위치(limit switch)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
