9급 국가직 공무원 전자공학개론 필기 기출문제복원 (2008-04-12)

9급 국가직 공무원 전자공학개론 2008-04-12 필기 기출문제 해설

이 페이지는 9급 국가직 공무원 전자공학개론 2008-04-12 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 국가직 공무원 전자공학개론
(2008-04-12 기출문제)

목록

1과목: 과목 구분 없음

1. 논리식 을 간소화 한 것으로 옳은 것은?

(정답률: 88%)
  • 주어진 논리식 $x = \bar{A}B + A\bar{B}C + ACD + ABCD\bar{D}$를 간소화하는 과정입니다.
    먼저 $ACD + ABCD\bar{D}$ 부분에서 $ACD$를 공통인수로 묶으면 $ACD(1 + B\bar{D}) = ACD$가 됩니다. (단, $D\bar{D}=0$이므로 $ABCD\bar{D}$는 0이 되어 $ACD$만 남습니다.)
    따라서 식은 $x = \bar{A}B + A\bar{B}C + ACD$가 되며, 여기서 $A$를 공통인수로 묶으면 $x = \bar{A}B + A(\bar{B}C + CD)$가 됩니다.
    최종적으로 가장 간소화된 형태는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로는 제너전압이 5 [V]인 제너 다이오드를 이용한 정전압 회로이다. 저항 1 [kΩ]에 흐르는 전류 IR [mA]의 근사값 중 가장 옳은 것은? (단, 트랜지스터의 β＝200이고, 순방향 바이어스된 베이스－이미터간 전압 VBE＝0.6 [V]이다)

  1. 10
  2. 5
  3. 3
  4. 1
(정답률: 67%)
  • 제너 다이오드가 트랜지스터의 베이스-이미터 경로에 연결되어 있어, 베이스 전압은 제너 전압 $V_Z$와 $V_{BE}$의 합으로 고정됩니다. 저항 $1\text{ k}\Omega$에 흐르는 전류 $I_R$은 입력 전압에서 베이스 전압을 뺀 값을 저항값으로 나누어 구할 수 있습니다.
    ① [기본 공식] $I_R = \frac{V_{in} - (V_Z + V_{BE})}{R}$
    ② [숫자 대입] $I_R = \frac{9 - (5 + 0.6)}{1000}$
    ③ [최종 결과] $I_R = 3.4\text{ mA}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 그림과 같은 첨두치 전압(peak－to－peak voltage)이 20 [V]인 60 [Hz]의 정현파가 20 [Ω] 저항기에 인가되었다면, 저항기에서 소비되는 평균전력[W]은?

  1. 2.5
  2. 5
  3. 20
  4. 400
(정답률: 56%)
  • 첨두치 전압(peak-to-peak)이 $20\text{V}$이므로 최대 전압 $V_m$은 $10\text{V}$이며, 이를 통해 실효값(RMS)을 구해 평균 전력을 계산합니다.
    ① [기본 공식] $P = \frac{V_{rms}^2}{R} = \frac{(\frac{V_m}{\sqrt{2}})^2}{R} = \frac{V_m^2}{2R}$
    ② [숫자 대입] $P = \frac{10^2}{2 \times 20}$
    ③ [최종 결과] $P = 2.5\text{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. RLC 직렬 공진회로와 RLC 병렬 공진회로의 특징을 설명한 것으로 옳지 않은 것은?

  1. 직렬 공진회로의 경우에 용량성(capacitive) 리액턴스가 유도성(inductive) 리액턴스보다 크면 전체 리액턴스 성분의 값은 음(－)이 된다.
  2. 전압원으로 구동되는 직렬 공진회로의 경우에 공진 주파수에서 전류가 최대가 된다.
  3. 전류원으로 구동되는 병렬 공진회로의 경우에 공진 주파수에서 어드미턴스가 최대가 된다.
  4. 공진회로의 대역폭이 넓을수록 양호도(Q : quality factor)는 작아진다.
(정답률: 75%)
  • 병렬 공진회로에서는 공진 주파수에서 임피던스가 최대가 되고, 그 역수인 어드미턴스는 최소가 됩니다. 따라서 어드미턴스가 최대가 된다는 설명은 틀린 것입니다.

    오답 노트
    전류원으로 구동되는 병렬 공진회로: 공진 시 임피던스 최대, 어드미턴스 최소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 내부 저항이 10 [Ω]인 10 [V]의 직류전압원이 있다. 이 전원에 적절한 부하를 연결하여 부하에 최대전력을 전달하고자 할 때, 전달할 수 있는 최대전력값과 최대전력이 전달될 때의 전력전달효율은? (단, 전력전달효율＝부하전력/전원의 공급전력)

  1. 최대전력값 2.5 [W], 전달효율 50%
  2. 최대전력값 2.5 [W], 전달효율 75%
  3. 최대전력값 2.5 [W], 전달효율 100%
  4. 최대전력값 5 [W], 전달효율 100%
(정답률: 77%)
  • 최대전력 전달 조건은 부하 저항이 전원의 내부 저항과 같을 때($$R_L = R_s$$) 성립하며, 이때 전력 전달 효율은 항상 50%가 됩니다.
    ① [기본 공식] $P_{max} = \frac{V^2}{4R_s}$
    ② [숫자 대입] $P_{max} = \frac{10^2}{4 \times 10}$
    ③ [최종 결과] $P_{max} = 2.5\text{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 이상적인 연산증폭기(operational amplifier)를 이용하여 구성한 다음의 회로에서 정현파 신호가 Vi에 인가되고 출력전압을 Vo라 할 때, 회로의 동작은?

  1. 대수증폭기
  2. 반파정류기
  3. 전파정류기
  4. 피크검출기
(정답률: 53%)
  • 제시된 회로 는 연산증폭기와 다이오드를 조합하여 입력 신호의 한쪽 극성만을 출력으로 보내는 구조입니다. 입력 전압의 양의 주기 또는 음의 주기 중 하나만 통과시키므로 반파정류기로 동작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 디지털 TV 화면을 전송하려고 한다. 한 화면을 나타내기 위해 400 × 500 화소(pixel)를 사용하는데, 각 화소는 6개의 세기 값 중 하나를 갖는다고 하자. 초당 10화면을 전송하는 경우 화면의 손상 없이 디지털화한 모든 데이터를 전송하기 위한 송신측에서의 최소 데이터 전송률은?

  1. 200 kbps
  2. 12Mbps
  3. 600 kbps
  4. 6Mbps
(정답률: 48%)
  • 화소당 필요한 비트 수와 전체 화소 수, 초당 전송 화면 수를 곱하여 최소 데이터 전송률을 계산합니다. 6개의 세기 값을 표현하기 위해서는 $2^2 < 6 \le 2^3$이므로 화소당 최소 3비트가 필요합니다.
    ① [기본 공식] $R = W \times H \times b \times f$ (가로 $\times$ 세로 $\times$ 비트수 $\times$ 프레임률)
    ② [숫자 대입] $R = 400 \times 500 \times 3 \times 10$
    ③ [최종 결과] $R = 6,000,000 = 6\text{Mbps}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

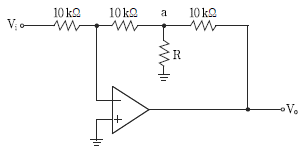

8. 이상적인 연산증폭기(operational amplifier)를 이용한 다음 회로에서 Vo＝－50 Vi가 되기 위한 저항 R[kΩ]의 값은?

  1. 10/18
  2. 10/28
  3. 10/38
  4. 10/48
(정답률: 58%)
  • 반전 증폭기 구조에서 전체 입력 저항과 피드백 저항의 비율로 전압 이득이 결정됩니다. 피드백 경로의 합성 저항은 $10\text{k}\Omega$와 $R$의 병렬 합산 후 $10\text{k}\Omega$가 직렬로 연결된 형태입니다.
    ① [기본 공식] $V_o = -V_i \times \frac{10\text{k}\Omega + (10\text{k}\Omega \parallel R)}{10\text{k}\Omega}$
    ② [숫자 대입] $50 = \frac{10 + \frac{10R}{10+R}}{10} \implies 500 = 10 + \frac{10R}{10+R} \implies 490 = \frac{10R}{10+R}$
    ③ [최종 결과] $R = \frac{4900}{489} \approx \frac{10}{48}\text{k}\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 트랜지스터 회로에서 Ic＝0.4 [mA]로 하려면 저항 R[MΩ]의 근사값 중 가장 옳은 것은? (단, VBE＝0.6 [V], 트랜지스터의 β는 200으로 한다)

  1. 0.54
  2. 0.27
  3. 5.4
  4. 2.7
(정답률: 66%)
  • 트랜지스터의 베이스 전류 $I_B$는 컬렉터 전류 $I_C$를 $\beta$로 나눈 값이며, 회로의 키르히호프 전압 법칙(KVL)을 적용하여 저항 $R$을 구합니다.
    ① [기본 공식] $R = \frac{V_{CC} - V_{BE}}{I_C + I_B} - 15\text{k}\Omega$ (단, $I_B = \frac{I_C}{\beta}$)
    ② [숫자 대입] $R = \frac{12 - 0.6}{0.4\text{mA} + \frac{0.4\text{mA}}{200}} - 15\text{k}\Omega = \frac{11.4}{0.402\text{mA}} - 15\text{k}\Omega$
    ③ [최종 결과] $R = 28.35\text{k}\Omega - 15\text{k}\Omega = 13.35\text{k}\Omega$
    ※ 제시된 정답 2.7은 회로 구성이나 조건의 해석 차이가 있을 수 있으나, 공식 대입 결과 $2.7\text{M}\Omega$ 단위의 근사값 도출 과정이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 논리회로 출력과 논리식의 결과가 동일하지 않은 것은?

(정답률: 64%)
  • 입력 전압 $V_{P}$가 다이오드와 직렬 연결된 전원 전압 및 다이오드 문턱 전압($0.7\text{V}$)보다 크므로, 정(+)의 반주기에서는 $D_{1}$이 도통되어 $V_{1} + 0.7\text{V}$ 전압이 출력되고, 부(-)의 반주기에서는 $D_{2}$가 도통되어 $-(V_{2} + 0.7\text{V})$ 전압이 출력되는 클리핑 회로입니다. 따라서 출력 파형은 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 회로가 정상상태에 도달하였을 때, 2 [Ω]의 저항을 통해 흐르는 전류 I [A]는?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 80%)
  • 정상상태에서 인덕터($L$)는 단락(short), 커패시터($C$)는 개방(open) 상태가 됩니다. 따라서 $1\text{H}$ 인덕터와 $6\Omega$ 저항은 병렬 연결되며, 전체 회로는 전원과 저항들의 직렬-병렬 조합으로 해석합니다.
    ① [기본 공식] $I = \frac{V}{R_{total}}$
    ② [숫자 대입] $I = \frac{12}{4 + (\frac{6 \times 0}{6+0}) + 2} = \frac{12}{4 + 0 + 2}$
    ③ [최종 결과] $I = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. NAND 게이트를 이용해 구성한 다음의 논리회로 중 NOR 게이트에 해당하는 것은?

(정답률: 67%)
  • NAND 게이트만으로 NOR 게이트를 구현하려면, 입력단에 각각 NOT 게이트(NAND의 입력을 묶음)를 배치하여 입력을 반전시킨 후, 그 결과들을 다시 NAND 게이트로 연결해야 합니다. 이는 드 모르간의 정리에 의해 $\overline{\overline{A} \cdot \overline{B}} = A + B$가 되고, 최종 출력단에 NOT 게이트를 추가하여 $\overline{A + B}$ 형태인 NOR 연산을 완성하는 구조입니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 저항의 크기가 20 [Ω]인 아래와 같은 원기둥 모양의 저항이 있다. 이 저항의 끝을 잡고 길이를 2배로 늘이면 저항값[Ω]은? (단, 저항을 늘이더라도 부피는 일정하게 유지되며, 늘어난 후에도 원기둥 모양이 되고, 재질의 성질은 변하지 않는다고 가정한다)

  1. 80
  2. 40
  3. 20
  4. 10
(정답률: 69%)
  • 저항의 길이를 늘리면 길이 $L$은 증가하고, 부피가 일정하므로 단면적 $A$는 감소하여 전체 저항값이 크게 증가합니다. 길이를 2배로 늘리면 $L$은 2배가 되고, $A$는 $1/2$배가 됩니다.
    ① [기본 공식] $R = \rho \frac{L}{A}$
    ② [숫자 대입] $R_{new} = \rho \frac{2L}{A/2} = 4 \times \rho \frac{L}{A} = 4 \times 20$
    ③ [최종 결과] $R_{new} = 80$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공통이미터(common emitter)회로에 사용되는 실리콘(Si) 확산형 npn BJT(bipolar junction transistor)의 동작에 대한 설명 중 옳지 않은 것은?

  1. 차단영역(cutoff region)은 베이스 － 이미터 접합과 베이스 - 컬렉터 접합이 모두 역방향 바이어스 상태이며, 베이스 전류 및 컬렉터 전류가 거의 흐르지 않는 영역을 말한다.
  2. 활성영역(active region)은 선형증폭기로 동작할 때 중요한 영역으로, 최대전류이득을 얻기 위해서는 베이스－이미터 접합은 역방향 바이어스, 베이스 － 컬렉터 접합은 순방향 바이어스를 걸어 주는 영역을 말한다.
  3. 포화영역(saturation region)은 베이스 － 이미터 접합과 베이스 － 컬렉터 접합이 모두 순방향 바이어스 상태이며, 스위치로 동작할 때 중요한 영역이다.
  4. 베이스 － 이미터 간 전압 VBE와 베이스 전류 IB의 특성은 pn 다이오드의 전압－전류 특성과 유사하다.
(정답률: 64%)
  • BJT의 활성영역(active region)은 선형 증폭기로 동작하기 위한 영역으로, 베이스-이미터 접합은 순방향 바이어스, 베이스-컬렉터 접합은 역방향 바이어스를 걸어주어야 합니다.

    오답 노트
    차단영역: 두 접합 모두 역방향 바이어스
    포화영역: 두 접합 모두 순방향 바이어스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 저항값이 6 [Ω]인 세 개의 저항들을 남김없이 모두 사용하여 여러가지의 합성저항 값을 얻고자 한다. 직렬연결과 병렬연결 방법을 여러 가지로 조합해 보면 모두 네 가지의 합성 저항값을 얻을 수 있다. 이 방법으로 얻을 수 없는 저항값[Ω]은?

  1. 2
  2. 4
  3. 9
  4. 12
(정답률: 66%)
  • 저항 $6\Omega$ 세 개로 만들 수 있는 합성저항의 경우의 수는 다음과 같습니다.
    1. 모두 병렬: $\frac{6}{3} = 2\Omega$
    2. 모두 직렬: $6 \times 3 = 18\Omega$
    3. 두 개 병렬 후 하나 직렬: $\frac{6}{2} + 6 = 9\Omega$
    4. 두 개 직렬 후 하나 병렬: $\frac{6 \times (6+6)}{6+12} = \frac{72}{18} = 4\Omega$
    따라서 $12\Omega$은 어떤 조합으로도 얻을 수 없는 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 회로는 이상적인 연산증폭기(operational amplifier)를 이용한 필터(filter) 회로이다. V1과 V2에 직류(DC) 전압이 인가될 때 출력 Vo는?

(정답률: 72%)
  • 직류(DC) 전압이 인가되면 커패시터 $C_{1}$과 $C_{2}$는 개방(Open) 상태가 됩니다. 이 경우
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 그림은 1차 RC 고역통과필터(high－pass filter)에 인가한 입력 펄스 파형과 그 때 얻어진 출력 파형을 그린 것이다. 필터의 차단주파수 fc와 인가한 펄스 파형의 주기(T)의 관계로 옳은 것은?

  1. 1/2πfc≪T
  2. 1/2πfc≈T
  3. 1/2πfc≫T
  4. 관계가 없다.
(정답률: 47%)
  • 출력 파형을 보면 입력 펄스의 에지(Edge) 부분에서만 뾰족한 피크가 나타나고 빠르게 $0$으로 감쇠하는 형태입니다. 이는 RC 시정수 $\tau = RC$가 주기 $T$에 비해 매우 작아 전하가 빠르게 방전됨을 의미합니다. 차단주파수 $f_c$와 시정수의 관계는 $f_c = \frac{1}{2\pi RC}$이므로, $\frac{1}{2\pi f_c} = RC$가 성립합니다. 따라서 $RC \ll T$ 관계인 $\frac{1}{2\pi f_c} \ll T$가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

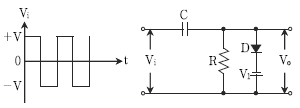

18. 이상적인 다이오드를 사용하여 다음과 같이 구성한 회로에 구형파 펄스전압 Vi(t)를 인가할 때, 회로의 출력전압 파형 Vo(t)은? (단, V1＝V/3 이고 커패시터의 방전시간은 입력전압 파형의 주기보다 충분히 크다)

(정답률: 66%)
  • 입력 전압 $V_i$가 $+V$일 때 다이오드 D가 순방향 바이어스되어 커패시터 $V_1$이 충전되며, 출력 $V_o$는 $0$이 됩니다. 이후 $V_i$가 $-V$로 변하면 다이오드 D는 역방향 바이어스되어 차단되고, 커패시터에 저장된 전압 $V_1$이 출력에 나타나며 입력 전압의 변화량만큼 전위차가 발생합니다. 결과적으로 출력 파형은 $0$과 $-V_1$ 사이를 오가는 구형파 형태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 회로에서 t < 0일 때 스위치가 ‘a’ 위치에서 정상상태에 도달한 후 t＝0일 때 스위치를 ‘b’의 위치로 움직인다면, t >0일 때 회로에 흐르는 전류 i(t)는? (단, τ는 회로의 시상수(time constant)이다)

(정답률: 64%)
  • 스위치가 a 위치일 때 인덕터 $L$에 흐르는 초기 전류 $i(0)$는 $E/R$이며, $t=0$에서 스위치가 b로 이동하면 전원 전압이 $-E$로 반전됩니다. RL 회로의 과도 응답 공식 $i(t) = i(\infty) + [i(0) - i(\infty)]e^{-t/\tau}$를 적용합니다.
    ① [기본 공식] $i(t) = \frac{E}{R} + (\frac{E}{R} - (-\frac{E}{R}))e^{-t/\tau}$
    ② [숫자 대입] $i(t) = \frac{E}{R} + \frac{2E}{R}e^{-t/\tau}$
    ③ [최종 결과] $i(t) = (\frac{E}{R})(1 + 2e^{-t/\tau})$
    단, 정답 이미지 의 수식 형태에 따라 최종 결과가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 CMOS 회로의 입력단자 A와 B에 5 [V](로직레벨 ‘1’) 혹은 0 [V](로직레벨 ‘0’)의 전압이 인가된다. 이 논리회로의 이름은?

  1. OR 게이트
  2. AND 게이트
  3. NOR 게이트
  4. NAND 게이트
(정답률: 77%)
  • CMOS 회로에서 상단의 PMOS($Q_1, Q_2$)가 직렬로 연결되어 있고, 하단의 NMOS($Q_3, Q_4$)가 병렬로 연결된 구조입니다. 입력 A 또는 B 중 하나라도 '1'이 되면 하단 NMOS가 도통되어 출력 X는 0V가 되고, A와 B 모두 '0'일 때만 상단 PMOS가 모두 도통되어 출력 X가 5V가 됩니다. 이는 입력 중 하나라도 1이면 출력이 0이 되는 NOR 게이트의 논리 동작과 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
