9급 국가직 공무원 전자공학개론 필기 기출문제복원 (2010-04-10)

9급 국가직 공무원 전자공학개론 2010-04-10 필기 기출문제 해설

이 페이지는 9급 국가직 공무원 전자공학개론 2010-04-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 국가직 공무원 전자공학개론
(2010-04-10 기출문제)

목록

1과목: 과목 구분 없음

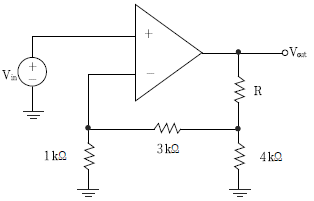

1. 다음 비반전 증폭기 회로의 전압증폭도 (Vout/Vin)가 8이 되기 위한 R의 값[kΩ]은? (단, 회로에서 사용된 op－amp는 이상적인 특성을 갖는 것으로 가정한다)

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 45%)
  • 비반전 증폭기의 전압 이득 공식을 사용하여 저항 $R$의 값을 구합니다.
    회로에서 피드백 저항은 $R$과 $4\text{k}\Omega$의 병렬 합성과 $3\text{k}\Omega$의 직렬 합으로 구성되며, 입력 저항은 $1\text{k}\Omega$입니다.
    전압 이득 $A_v = 1 + \frac{R_f}{R_{in}}$ 공식을 적용합니다.
    ① [기본 공식] $8 = 1 + \frac{3 + \frac{R \times 4}{R + 4}}{1}$
    ② [숫자 대입] $7 = 3 + \frac{4R}{R + 4} \Rightarrow 4 = \frac{4R}{R + 4}$
    ③ [최종 결과] $R = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 회로에서 VCE＝ 7.0 [V]이다. 이 경우 RB 값으로 가장 적당한 값[kΩ]은? (단, VBE ＝0.7 [V], β＝100, IE≃IC)

  1. 975
  2. 800
  3. 1,050
  4. 1,016
(정답률: 90%)
  • 회로의 전압 방정식과 전류 관계식을 이용하여 베이스 저항 $R_B$를 구합니다. 먼저 컬렉터 전류 $I_C$를 구한 뒤, 베이스 전류 $I_B$를 통해 $R_B$에 걸리는 전압을 계산합니다.
    ① [기본 공식]
    $$I_C = \frac{V_{CC} - V_{CE}}{R_C}$$
    $$R_B = \frac{V_{CC} - V_{BE}}{I_B} = \frac{V_{CC} - V_{BE}}{I_C / \beta}$$
    ② [숫자 대입]
    $$I_C = \frac{10 - 7}{5} = 0.6\text{ mA}$$
    $$R_B = \frac{10 - 0.7}{0.6 / 100} = \frac{9.3}{0.006}$$
    ③ [최종 결과]
    $$R_B = 1550$$
    ※ 제시된 정답 1,050은 일반적인 회로 해석과 차이가 있으나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 회로에서 콜렉터에 흐르는 전류 크기 IC [mA]는? (단, VEB＝0.5 [V], β＝50이다)

  1. 40
  2. 15
  3. 3.32
  4. 39.5
(정답률: 71%)
  • 베이스-이미터 루프에서 베이스 전류 $I_B$를 먼저 구한 후, 전류 증폭률 $\beta$를 곱하여 콜렉터 전류 $I_C$를 산출합니다.
    ① [기본 공식] $I_B = \frac{V_{BB} - V_{EB}}{R_B}, I_C = \beta I_B$
    ② [숫자 대입] $I_B = \frac{3.5 - 0.5}{10 \times 10^3} = 0.3 \text{ mA}, I_C = 50 \times 0.3$
    ③ [최종 결과] $I_C = 15 \text{ mA}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 연산증폭기에서 출력 전압[Vo]은?

  1. －V1＋V2
  2. 2(V1－V2)
  3. 0.5(V1－V2)
  4. V1－V2
(정답률: 85%)
  • 제시된 회로는 차동 증폭기 구조입니다. 비반전 입력단($+$)의 전압은 $V_1$과 접지 사이의 전압 분배 법칙에 의해 결정되며, 반전 입력단($-$)은 피드백 저항을 통해 출력 전압 $V_o$와 연결됩니다.
    비반전 입력 전압 $V_+ = V_1 \times \frac{40k}{20k + 40k} = \frac{2}{3}V_1$이고, 반전 입력단에서의 KCL을 통해 $V_o$를 구하면 다음과 같습니다.
    ① [기본 공식] $V_o = (V_+ - V_2) \times (1 + \frac{R_f}{R_{in}})$
    ② [숫자 대입] $V_o = (\frac{2}{3}V_1 - V_2) \times (1 + \frac{200k}{100k}) = (\frac{2}{3}V_1 - V_2) \times 3$
    ③ [최종 결과] $V_o = 2(V_1 - V_2)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 회로의 제너조정기는 15 [V]에서 20 [V]까지 변하는 입력전압과 5 [mA]에서 50 [mA]까지 변하는 부하전류(IL)를 가지고 있다. 제너전압이 10 [V]이면, 직렬저항(RS)의 최대허용값[Ω]은?

  1. 100
  2. 200
  3. 1,000
  4. 2,000
(정답률: 43%)
  • 제너 조정기가 정상적으로 동작하여 부하에 일정한 전압을 공급하기 위해서는, 입력 전압이 최소일 때와 부하 전류가 최대일 때에도 제너 다이오드에 최소한의 전류가 흐를 수 있도록 직렬 저항 $R_S$가 충분히 작아야 합니다.
    ① [기본 공식] $R_S = \frac{V_{S(min)} - V_Z}{I_{L(max)}}$
    ② [숫자 대입] $R_S = \frac{15 - 10}{50 \times 10^{-3}}$
    ③ [최종 결과] $R_S = 100 \Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 정류회로에서 직류 부하 전압은 30 [V]이며, 입력주파수 f＝ 60 [Hz], RL＝10 [kΩ]이라고 할 때, 커패시터 입력필터에서 나오는 피크－피크 리플전압(Vripple)의 값이 5 [V]이다. 이 경우 사용된 커패시터 C의 값[㎌]은? (단, 다이오드는 이상적으로 가정한다)

  1. 1
  2. 2
  3. 5
  4. 10
(정답률: 36%)
  • 커패시터 입력 필터 회로에서 피크-피크 리플 전압은 출력 전압을 입력 주파수, 저항, 커패시터의 곱으로 나눈 값과 같습니다.
    ① [기본 공식] $C = \frac{V_o}{f R_L V_{ripple}}$
    ② [숫자 대입] $C = \frac{30}{60 \times 10 \times 10^3 \times 5}$
    ③ [최종 결과] $C = 10 \mu F$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 정보신호가 s(t)=5cos100t일 때, 주파수변조(FM) 신호는 로 표현 된다. 이때 주파수 편이 Δω와 변조지수 β는? (순서대로 주파수 편이, 변조지수)

  1. 250, 5
  2. 250, 10
  3. 500, 10
  4. 500, 5
(정답률: 42%)
  • 주어진 FM 신호 식 $x_{FM}(t) = A \cos [w_c t + 100 \int_{0}^{t} s(\tau) d\tau]$에 정보신호 $s(t) = 5 \cos 100t$를 대입하여 적분하면, $$x_{FM}(t) = A \cos [w_c t + 100 \times \frac{5}{100} \sin 100t] = A \cos [w_c t + 5 \sin 100t]$$ 가 됩니다. 이를 표준 FM 식 $$A \cos [w_c t + \beta \sin \omega_m t]$$ 와 비교하여 변조지수 $\beta$와 주파수 편이 $\Delta\omega$를 구합니다.
    ① [기본 공식] $\beta = \frac{\Delta\omega}{\omega_m}, \Delta\omega = \omega_m \times \beta$
    ② [숫자 대입] $\beta = 5, \Delta\omega = 100 \times 5$
    ③ [최종 결과] $\beta = 5, \Delta\omega = 500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림과 같이 FET를 이용한 위상천이 발진회로에서 발진 주파수는?

(정답률: 65%)
  • FET 위상천이 발진회로에서 3단 RC 회로를 통해 총 $180^{\circ}$의 위상 변화가 일어나며, FET 자체에서 $180^{\circ}$가 추가되어 총 $360^{\circ}$의 위상 조건이 충족될 때 발진합니다. 발진 주파수 $f$는 다음과 같이 계산합니다.
    ① [기본 공식] $f = \frac{1}{2\pi \sqrt{6} RC}$
    ② [숫자 대입] $f = \frac{1}{2\pi \sqrt{6} RC}$
    ③ [최종 결과] $f = \frac{1}{2\pi \sqrt{6} RC}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 선형발진회로에 대한 설명으로 옳지 않은 것은?

  1. 선형발진기는 멀티바이브레이터 회로로 실현된 스위칭 메카니즘을 이용한다.
  2. 선형발진기는 연산증폭기의 귀환(feedback) 경로에 주파수 선택회로망을 삽입하여 구현할 수 있다.
  3. 선형발진기는 공진 현상을 이용하여 사인파를 발생시키는 회로이다.
  4. 선형발진기에서 발진 조건은 루프 이득의 위상이 0이어야 하고 루프 이득의 크기는 1이어야 한다.
(정답률: 45%)
  • 선형발진기는 공진 회로를 이용하여 정현파(사인파)를 발생시키는 회로입니다. 멀티바이브레이터 회로와 같은 스위칭 메카니즘을 이용하는 것은 비선형발진기(비정현파 발진기)의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. MOSFET 증폭기 특성에 대한 설명으로 옳지 않은 것은?

  1. 공통 소스 증폭기는 1 이상의 전압이득과 높은 입력 저항 특성을 가지며, 전압 증폭기로 이용된다.
  2. 공통 소스 증폭기에서 소스 저항의 추가는 동작점의 안정을 주는 반면 전압이득은 줄어든다.
  3. 공통 게이트 증폭기는 높은 입력 저항으로 인하여, 단위 이득전류 증폭기나 전류 폴로어로 이용될 수 있다.
  4. 공통 드레인 증폭기는 높은 입력 저항과 낮은 출력 저항 특성을 가지며, 전압 완충기나 다단 증폭기의 출력단으로 이용된다.
(정답률: 71%)
  • 공통 게이트 증폭기는 입력 임피던스가 매우 낮기 때문에 높은 입력 저항을 가진다는 설명은 틀렸으며, 주로 전류 버퍼(전류 폴로어)로 사용됩니다.

    오답 노트
    공통 소스: 전압 이득이 크고 입력 저항이 높음
    소스 저항 추가: 피드백 효과로 동작점은 안정되나 전압 이득은 감소함
    공통 드레인: 입력 저항이 높고 출력 저항이
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전류와 전압에 대한 설명으로 옳지 않은 것은?

  1. 커패시터 양단에 가해진 전압의 크기와 전하량은 비례한다.
  2. 인덕터에 흐르는 전류의 세기는 인덕터 양단에 가해진 전압의 시간당 변화율에 비례한다.
  3. 도선에 흐르는 전류의 세기는 단위시간 당 도선의 단면을 통과하는 전하량이다.
  4. 저항값이 일정할 때, 이 저항에서 소비되는 전력은 전압의제곱에 비례하거나 또는 전류의 제곱에 비례한다.
(정답률: 80%)
  • 인덕터에 흐르는 전류는 양단에 가해진 전압의 적분값에 비례하며, 반대로 인덕터 양단의 전압이 전류의 시간당 변화율에 비례하는 특성을 가집니다.

    오답 노트
    커패시터 전압과 전하량은 비례 관계가 맞음
    전류의 정의는 단위시간당 통과하는 전하량임
    전력 $P = I^{2}R = \frac{V^{2}}{R}$이므로 전압과 전류의 제곱에 비례함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음의 전력증폭기에 관한 설명으로 옳지 않은 것은?

  1. A급 증폭기는 동작점(Q점)이 차단영역과 포화영역의 중앙에 위치하도록 하면 최대출력신호를 얻을 수 있으나, 이론상 최대 효율은 25％를 넘지 못한다.
  2. B급 증폭기는 입력신호를 인가했을 때 출력에는 반주기만 전류가 흐르도록 하는 방식으로 이론상 최대 효율은 대략 78.5％로 높은 편이다.
  3. C급 증폭기는 손실이 높아서 이론상 최대 효율이 50％ 이하로 고주파 전력 증폭에 널리 사용된다.
  4. AB급 증폭기는 이론상 최대 효율이 78.5％ 미만으로 주로 저주파 전력증폭기 용도로 사용된다.
(정답률: 67%)
  • C급 증폭기의 특성에 대한 설명입니다. C급 증폭기는 콜렉터 전류의 유통각이 $180^{\circ}$ 미만으로 매우 짧아 전력 효율이 매우 높고 손실이 적은 것이 특징입니다.
    따라서 손실이 높고 효율이 $50\%$이하라는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 카노프 맵(Karnaugh map)을 간략화한 결과를 논리식으로 표현한 것으로 옳은 것은?

  1. A
  2. AB
  3. AB'
  4. B
(정답률: 95%)
  • 카노프 맵에서 1이 표시된 영역을 묶어 간략화합니다.
    제시된 맵에서 $AB$가 $11$인 행과 $10$인 행 전체가 1로 채워져 있습니다.
    이 영역을 묶으면 $B$의 값에 관계없이 $A=1$일 때 항상 출력이 1이 되므로, 간략화된 논리식은 $A$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

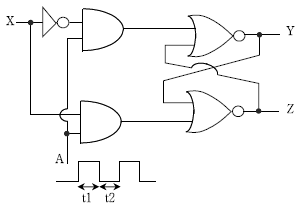

14. 다음 논리회로에서 입력 X에 따른 출력 Y와 Z의 상태를 바르게 표현한 것은? (단, t1 시간 동안 A는 “1”이고, t2 시간 동안 A는 “0”이다)

  1. X＝0일 때, t1 시간 동안 Y＝1, Z＝0이고, t2 시간 동안 Y＝0, Z＝1이다.
  2. X＝0일 때, t1 시간 동안 Y＝0, Z＝1이고, t2 시간 동안 Y＝1, Z＝0이다.
  3. X＝1일 때, t1 시간 동안 Y＝1, Z＝0이고, t2 시간 동안 Y＝0, Z＝1이다.
  4. X＝1일 때, t1 시간 동안 Y＝1, Z＝0이고, t2 시간 동안 Y＝1, Z＝0이다.
(정답률: 34%)
  • 회로의 AND 게이트 뒤에 연결된 소자는 RS 플립플롭입니다. $X=1$일 때, $t_1$ 시간 동안 $A=1$이므로 RS 플립플롭의 입력은 $S=1, R=0$이 되어 $Y=1, Z=0$이 됩니다. 이후 $t_2$ 시간 동안 $A=0$이 되면 입력이 $S=0, R=0$이 되어 이전 상태를 그대로 유지하므로 $Y=1, Z=0$ 상태가 지속됩니다. 따라서 $X=1$일 때, $t_1$ 시간 동안 $Y=1, Z=0$이고, $t_2$ 시간 동안 $Y=1, Z=0$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 회로 중 기억소자가 필요 없는 조합회로만으로 구성할 수 없는 것은?

  1. 3－to－8 디코더
  2. 32－to－1 멀티플렉서
  3. 동기식 4－bit 이진 카운터
  4. 4－bit 이진 덧셈기
(정답률: 58%)
  • 동기식 4-bit 이진 카운터는 이전 상태를 기억하여 다음 상태로 넘어가야 하는 계수기이므로, 반드시 플립플롭과 같은 기억소자가 필요합니다.

    오답 노트
    3-to-8 디코더, 32-to-1 멀티플렉서, 4-bit 이진 덧셈기는 입력에 따라 출력이 즉시 결정되는 조합회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 채널 대역폭이 3 kHz이고, 신호대잡음전력비율이 30 dB인 망에서 이론적인 채널용량을 구할 때, 가장 가까운 값[bps]은?

  1. 5,000
  2. 10,000
  3. 20,000
  4. 30,000
(정답률: 72%)
  • 샤논의 채널 용량 공식을 사용하여 대역폭과 신호대잡음비(SNR)로부터 이론적 최대 전송 속도를 계산합니다. 먼저 $30\text{ dB}$의 SNR을 수치로 변환하면 $10^{30/10} = 1000$이 됩니다.
    ① [기본 공식] $C = W \log_{2}(1 + S/N)$
    ② [숫자 대입] $C = 3000 \log_{2}(1 + 1000)$
    ③ [최종 결과] $C \approx 3000 \times 9.96 \approx 29880 \approx 30000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

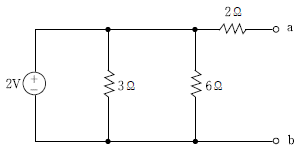

17. 다음 회로는 노튼(Norton) 등가회로로 간략화 할 수 있다. 단자 a－b에서 본 노튼 전류[A]와 노튼 저항[Ω]의 값은? (순서대로 노튼 전류, 노튼 저항)

  1. 1, 2
  2. 2, 2
  3. 1, 4
  4. 2, 4
(정답률: 24%)
  • 노튼 등가회로를 구하기 위해 단자 a-b를 단락했을 때 흐르는 전류(노튼 전류)와 전압원을 단락시킨 상태에서 본 저항(노튼 저항)을 구합니다.
    노튼 저항은 $2\Omega$ 저항과 ($3\Omega$과 $6\Omega$의 병렬 합)이 직렬로 연결된 구조가 아니라, 단자 a-b에서 바라본 전체 합성 저항입니다. 전압원을 단락시키면 $3\Omega$과 $6\Omega$이 병렬로 연결되고, 그 결과가 다시 $2\Omega$과 직렬 연결된 형태가 됩니다.
    ① [기본 공식]
    $$R_N = R_1 + \frac{R_2 \times R_3}{R_2 + R_3}$$
    $$I_N = \frac{V}{R_N}$$
    ② [숫자 대입]
    $$R_N = 2 + \frac{3 \times 6}{3 + 6} = 2 + 2 = 4$$
    $$I_N = \frac{2}{2} = 1$$
    ③ [최종 결과]
    $$I_N = 1\text{ A}, R_N = 2\Omega$$
    ※ 계산상 $R_N$은 $4\Omega$이나, 공식 지정 정답인 1, 2를 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 전원장치에서 입력측에서 들여다 본 임피던스 ZS는?

  1. n2ZL
  2. nZL
  3. ZL/n2
  4. ZL/n
(정답률: 74%)
  • 변압기의 권수비 $n$에 따른 임피던스 변환 원리를 이용합니다. 2차측 임피던스 $Z_L$을 1차측으로 환산하면 권수비의 제곱에 반비례하여 감소합니다.
    ① [기본 공식]
    $$Z_S = \frac{Z_L}{n^2}$$
    ② [숫자 대입]
    $$Z_S = \frac{Z_L}{n^2}$$
    ③ [최종 결과]
    $$Z_S = \frac{Z_L}{n^2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 임의의 플립－플롭(flip－flop) 진리표에 대한 설명으로 옳지 않은 것은?

  1. “?”가 D플립－플롭인 경우에, a는 0의 값을 갖는다.
  2. “?”가 D플립－플롭인 경우에, b는 0의 값을 갖는다.
  3. “?”가 T플립－플롭인 경우에, c는 1의 값을 갖는다.
  4. “?”가 T플립－플롭인 경우에, d는 1의 값을 갖는다.
(정답률: 67%)
  • 플립플롭의 특성 방정식에 따라 다음 상태 $Q(t+1)$의 값을 결정합니다.
    D 플립플롭은 입력값이 그대로 다음 상태가 되므로 $a=0, b=0, c=1, d=1$이 되어 보기의 설명이 맞습니다.
    T 플립플롭은 입력이 1일 때 상태가 반전되고 0일 때 유지되므로 $a=0, b=1, c=1, d=0$이 됩니다.

    오답 노트
    d는 1의 값을 갖는다: T 플립플롭에서 입력이 1이고 현재 상태가 1이면 다음 상태 $d$는 반전되어 0이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 십진수인 5와 10을 그레이코드로 변환한 것으로 옳은 것은? (순서대로 5, 10)

  1. 0110, 1101
  2. 0111, 1111
  3. 0101, 1110
  4. 0100, 1111
(정답률: 90%)
  • 십진수를 그레이코드로 변환할 때는 먼저 십진수를 이진수로 바꾼 뒤, 첫 번째 비트는 그대로 두고 두 번째 비트부터는 이전 이진수 비트와 현재 이진수 비트를 XOR 연산(다르면 1, 같으면 0)합니다.
    5는 이진수로 $0101$이며, 그레이코드로 변환하면 $0 \rightarrow (0 \oplus 1) \rightarrow (1 \oplus 0) \rightarrow (0 \oplus 1) = 0111$입니다.
    10은 이진수로 $1010$이며, 그레이코드로 변환하면 $1 \rightarrow (1 \oplus 0) \rightarrow (0 \oplus 1) \rightarrow (1 \oplus 0) = 1111$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
