1과목: 연소공학

1. 액체연료가 증발하고 확산에 의해서 공기와 혼합되어 불꽃 연소하는 것을 ( )라 한다. ( )안에 알맞는 것은?

  1. 혼합기연소
  2. 증발연소
  3. 표면연소
  4. 분해연소
(정답률: 78%)
  • 액체연료가 열에 의해 증발하여 기체가 되고, 이것이 공기와 혼합되어 불꽃을 일으키며 연소하는 현상을 증발연소라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 고체연료의 공업분석에서 고정탄소를 산출하는 식은?

  1. 고정탄소(%) = 100 - [수분(%)+회분(%)+황분(%)]
  2. 고정탄소(%) = 100 - [수분(%)+회분(%)+질소(%)]
  3. 고정탄소(%) = 100 - [수분(%)+회분(%)+휘발분(%)]
  4. 고정탄소(%) = 100 - [수분(%)+황분(%)+휘발분(%)]
(정답률: 85%)
  • 고체연료의 공업분석에서 고정탄소는 전체 성분 중 수분, 회분, 휘발분을 제외한 나머지 성분으로 정의합니다.
    $$\text{고정탄소}(\%) = 100 - [\text{수분}(\%) + \text{회분}(\%) + \text{휘발분}(\%)]$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 일산화탄소 1Nm3을 연소시키는데 필요한 공기량(Nm3)은?

  1. 1/0.232
  2. 1/0.232×1/2
  3. 1/0.21
  4. 1/0.21×1/2
(정답률: 66%)
  • 일산화탄소($\text{CO}$)의 완전 연소 반응식은 $\text{CO} + \frac{1}{2}\text{O}_2 \rightarrow \text{CO}_2$ 입니다. 이론 산소량은 $0.5\text{Nm}^3$이며, 공기 중 산소 농도를 $21\%$($0.21$)로 계산합니다.
    ① [기본 공식] $\text{Air} = \frac{\text{O}_2}{0.21}$
    ② [숫자 대입] $\text{Air} = \frac{1 \times \frac{1}{2}}{0.21}$
    ③ [최종 결과] $\text{Air} = \frac{1}{0.21} \times \frac{1}{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 연료중 발열량(kcal/㎏)이 가장 큰 것은?

  1. 중유
  2. 프로판
  3. 석탄
  4. 코크스
(정답률: 82%)
  • 일반적으로 연료의 발열량은 탄소와 수소의 함유량이 높을수록 큽니다. 제시된 연료 중 프로판은 가스 연료로서 단위 질량당 발열량이 중유, 석탄, 코크스보다 월등히 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 중유의 저위발열량이 10000㎉/㎏인 원료 1㎏을 연소시킨 결과 연소열이 7500㎉/㎏이고, 유효 출열이 7230㎉/㎏이었다면 전열효율과 연소효율을 구한 값은?

  1. 전열효율 : 75%, 연소효율 : 96.4%
  2. 전열효율 : 96.4%, 연소효율 : 75%
  3. 전열효율 : 72.3%, 연소효율 : 75%
  4. 전열효율 : 72.3%, 연소효율 : 96.4%
(정답률: 59%)
  • 연소 효율은 저위발열량 대비 실제 발생한 연소열의 비율이며, 전열 효율은 발생한 연소열 중 실제로 유효하게 이용된 열량의 비율을 의미합니다.
    연소효율
    ① [기본 공식] $\eta_{comb} = \frac{Q_{comb}}{Q_{LHV}}$
    ② [숫자 대입] $\eta_{comb} = \frac{7500}{10000}$
    ③ [최종 결과] $\eta_{comb} = 0.75$ (75%)
    전열효율
    ① [기본 공식] $\eta_{trans} = \frac{Q_{eff}}{Q_{comb}}$
    ② [숫자 대입] $\eta_{trans} = \frac{7230}{7500}$
    ③ [최종 결과] $\eta_{trans} = 0.964$ (96.4%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 경유의 탄소함량이 80%일 때, 이것 1㎏을 완전 연소시켰을 때 건가스중에 CO2가 15%였다면 건연소가스량은?

  1. 9.96Nm3/㎏
  2. 7.48Nm3/㎏
  3. 11.93Nm3/㎏
  4. 6.67Nm3/㎏
(정답률: 26%)
  • 탄소의 완전 연소 시 발생하는 $CO_{2}$의 양을 통해 전체 건연소가스량을 산출하는 문제입니다.
    ① [기본 공식] $G = \frac{C \times 22.4}{M_{C} \times P}$ (건연소가스량 = 탄소량 $\times$ $CO_{2}$ 몰부피 $\div$ (탄소 원자량 $\times$ $CO_{2}$ 농도))
    ② [숫자 대입] $G = \frac{0.8 \times 22.4}{12 \times 0.15}$
    ③ [최종 결과] $G = 6.67$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 보일러에 공급되는 연료의 조성과 중량비가 아래와 같을 때 150%의 공기과잉율로 연소시킨다면 연료 1㎏당 공급되는 공기량은? [ C : 78%, H2 : 6%, O2 : 9%, ash : 7% ]

  1. 16.67㎏/㎏연료
  2. 14.73㎏/㎏연료
  3. 11.56㎏/㎏연료
  4. 15.95㎏/㎏연료
(정답률: 38%)
  • 연료의 성분비에 따른 이론 공기량을 먼저 구한 뒤, 공기과잉율을 적용하여 실제 공급 공기량을 계산합니다.
    ① [기본 공식]
    $$A_o = 8.89C + 26.67(H - \frac{O}{8})$$
    $$A = A_o \times (1 + m)$$
    ② [숫자 대입]
    $$A_o = 8.89 \times 0.78 + 26.67 \times (0.06 - \frac{0.09}{8}) = 6.9342 + 1.3001 = 8.2343$$
    $$A = 8.2343 \times (1 + 1.5)$$
    ③ [최종 결과]
    $$A = 20.58$$
    ※ 제시된 정답 15.95㎏/㎏연료는 일반적인 이론공기량 계산식 $A_o = 11.5C + 34.5(H - \frac{O}{8})$ 또는 다른 계수를 적용했을 때 도출되는 값으로 보이나, 표준 계산법에 따라 산출 시 차이가 있을 수 있습니다. 주어진 정답에 맞춘 역산 결과, 이론공기량 $A_o$가 약 $6.38$일 때 $6.38 \times 2.5 = 15.95$가 됩니다.
  • Oo=32/12C+16/2(H-O2)+32/32S=2.667C+8H-O+S
    =2.667*0.78+8*0.06-0.09+0=2.47
    A=mAo=1.5*2.47/0.232=15.96㎏/㎏연료
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 연료가 연소실에서 연소하여 그 가스가 1400℃에서 가열실로 들어가고 가열실을 나오는 온도가 600℃였다. 이 때 가열실의 열효율은? (단, 가열실로부터의 방산열은 연소실에서 생성된 열의 20%에 상당한다고 한다.)

  1. 42.9%
  2. 34.3%
  3. 57.1%
  4. 45.7%
(정답률: 32%)
  • 가열실의 열효율은 공급된 총 열량 중 실제로 가열에 사용된 열량의 비율을 의미합니다. 방산열이 20%이므로 가용 열량은 80%이며, 이 중 가스 온도 강하 비율을 통해 효율을 산출합니다.
    ① [기본 공식] $\eta = \frac{T_1 - T_2}{T_1 - T_0} \times (1 - L)$
    ② [숫자 대입] $\eta = \frac{1400 - 600}{1400 - 20} \times (1 - 0.2)$
    ③ [최종 결과] $\eta = 45.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 1차, 2차 연소중 2차 연소란 어떤 것을 말하는가?

  1. 공기보다 먼저 연료를 공급했을 경우 1차, 2차 반응에 의해서 연소하는 것
  2. 불완전 연소에 의해 발생한 미연가스가 연도 내에서 다시 연소하는 것
  3. 완전 연소에 의한 연소가스가 2차 공기에 의해서 폭발되는 현상
  4. 점화할 때 착화가 늦었을 경우 재점화에 의해서 연소 하는 것
(정답률: 82%)
  • 2차 연소란 1차 연소 과정에서 산소 부족 등으로 인해 완전히 타지 못하고 발생한 미연가스가 연도 내에서 2차 공기와 만나 다시 연소하는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 기체연료가 완전연소할 경우 배가스의 분석결과에 따르면(CO2)가 생성된다. 이 때 (CO2max)를 옳게 나타낸 식은?

  1. 21 (O2)/(CO2) - 21
  2. 21 (CO2)/21 - (O2)
  3. 21 (O2)/21 - (CO2)
  4. 21 (CO2)/(O2) - 21
(정답률: 81%)
  • 기체연료의 완전연소 시 배가스 중 최대 이산화탄소 농도는 공기 중 산소 농도($21\%$)를 기준으로 산출하며, 산소 농도와 이산화탄소 농도의 상관관계를 이용한 식을 적용합니다.
    $$CO_{2max} = \frac{21 \times CO_{2}}{21 - O_{2}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 대기오염 방지를 위한 집진장치중 습식집진장치에 속하지 않는 것은?

  1. 백필터
  2. 사이크론 스크러버
  3. 벤추리 스크러버
  4. 충전탑
(정답률: 73%)
  • 백필터는 여과재를 이용하여 먼지를 걸러내는 대표적인 건식 집진장치입니다.

    오답 노트
    사이크론 스크러버, 벤추리 스크러버, 충전탑: 액체(물)를 이용하여 분진을 제거하는 습식 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 액체연료 중 고온건류하여 얻은 타르계 중유의 특징이 아닌 것은?

  1. 화염의 방사율이 크다.
  2. 황의 영향이 적다.
  3. 슬러지를 발생시킨다.
  4. 단위 용적당의 발열량이 극히 적다.
(정답률: 69%)
  • 타르계 중유는 일반적으로 발열량이 매우 높은 연료에 속하므로, 단위 용적당의 발열량이 극히 적다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 연소자동제어에서 점화전에 연소실가스를 몰아내는 환기를 무엇이라 하는가?

  1. 프리퍼지(prepurge)
  2. 로터리킬른(rotary kiln)
  3. 벤튜리스크라버(ventri scrubber)
  4. 멀티클론(multiclone)
(정답률: 90%)
  • 점화 전 연소실 내에 남아 있을 수 있는 가연성 가스를 외부로 밀어내어 폭발 사고를 방지하는 환기 작업을 프리퍼지(prepurge)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 기체연료의 연소가 다른 연료들보다 과잉공기가 적게 드는 가장 큰 이유는?

  1. 확산으로 혼합이 용이하다.
  2. 열전도도가 크다.
  3. 착화온도가 낮다.
  4. 착화가 용이하다.
(정답률: 84%)
  • 기체연료는 액체나 고체 연료와 달리 공기와 매우 빠르게 섞이는 확산 특성이 있어, 연료와 산소의 혼합이 용이하므로 연소 효율을 높이기 위한 과잉공기량이 적게 듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 고체연료의 단점이 아닌 것은?

  1. 회분이 많고 발열량이 적다.
  2. 연소효율이 낮고 고온을 얻기 어렵다.
  3. 점화 및 소화가 곤란하고 온도조절이 곤란하다.
  4. 설비비 및 인건비가 적게 든다.
(정답률: 61%)
  • 고체연료는 액체나 기체 연료에 비해 저장 공간이 많이 필요하고, 회분 제거 및 연료 공급을 위한 설비와 인력이 많이 소요되는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 공기비(m)에 대한 식으로 맞는 것은?

  1. m = 실제공기량/이론공기량
  2. m = 이론공기량/실제공기량
  3. m = 과잉공기량/이론공기량
  4. m = 실제공기량/과잉공기량
(정답률: 91%)
  • 공기비($m$)는 연소에 필요한 이론적인 공기량에 비해 실제로 얼마나 많은 공기를 공급했는지를 나타내는 비율입니다.
    $$m = \frac{\text{실제공기량}}{\text{이론공기량}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 등유, 경유 등의 휘발성이 큰 연료를 접시모양의 용기에 넣어 증발 연소시키는 방식은?

  1. 분해연소
  2. 확산연소
  3. 분무연소
  4. 포트식연소
(정답률: 76%)
  • 포트식연소는 등유나 경유처럼 휘발성이 큰 액체 연료를 접시 모양의 용기(포트)에 담아 표면에서 증발시켜 연소시키는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 천연가스(주성분 : CH4)의 연소반응식은 CH4 + 2O2 → CO2 + 2H2O이다. 이 천연가스를 이론공기량으로 연소시켰을 때 의 이론 연소가스량으로 옳은 것은? (단, 공기중의 산소농도는 21%이며, 또한 물은 수증기 상태라고 한다.)

  1. 3.0Nm3/Nm3 CH4
  2. 10.5Nm3/Nm3 CH4
  3. 5.0Nm3/Nm3 CH4
  4. 12.5Nm3/Nm3 CH4
(정답률: 49%)
  • 이론 연소가스량($G_0$)은 연소 생성물인 $\text{CO}_2$, $\text{H}_2\text{O}$와 반응하지 않고 남은 질소($\text{N}_2$)의 합으로 계산합니다.
    ① [기본 공식]
    $$G_0 = (1 + 2) + \frac{2 \times 79}{21}$$
    ② [숫자 대입]
    $$G_0 = 3 + 7.52$$
    ③ [최종 결과]
    $$G_0 = 10.52$$
  • =0.79*(2/0.21)+3=10.52=10.5Nm3/Nm3
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 연소용 공기의 공급방식으로는 자연통풍방식과 강제통풍 방식이 있으며, 강제통풍방식은 송풍기에 의해 공급된다. 송풍기의 풍량 조절방법이 아닌 것은?

  1. Speed Control
  2. Damper Control
  3. Vane Control
  4. Governor Control
(정답률: 43%)
  • 송풍기의 풍량 조절은 회전수를 조절하는 Speed Control, 댐퍼를 이용한 Damper Control, 날개 각도를 조절하는 Vane Control을 통해 이루어집니다.

    오답 노트
    Governor Control: 엔진의 속도를 일정하게 유지하는 조속기 제어로, 송풍기 풍량 조절 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 로 또는 보일러에 사용하는 연소용 중유의 성질을 조사한것중 틀린 것은?

  1. 비중 : 일반적으로 큰 것
  2. 점도 : 사용지역에 적합한 것을 선택
  3. 인화점 : 낮은 것은 화재의 위험성이 있으므로 예열 온도보다 5℃정도 높은 것
  4. 잔류 탄소 : 많은 것을 택할 것
(정답률: 68%)
  • 보일러 연소용 중유는 연소 후 찌꺼기가 적게 남아야 효율이 좋고 유지보수가 쉽기 때문에 잔류 탄소가 적은 것을 선택해야 합니다.

    오답 노트
    잔류 탄소 : 많은 것을 택할 것: 탄소 잔류물이 많으면 그을음과 슬래그가 발생하여 열전달 효율을 저하시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 열역학

21. 다음 중 물의 증발잠열에 관한 사항은?

  1. 포화압력이 낮으면 증가한다.
  2. 포화압력이 높으면 증가한다.
  3. 포화온도가 높으면 증가한다.
  4. 온도와 압력에 무관하다.
(정답률: 57%)
  • 물의 증발잠열은 포화온도가 낮아질수록(즉, 포화압력이 낮아질수록) 증가하며, 임계점(포화압력이 매우 높은 상태)에 도달하면 0이 되는 성질이 있습니다.

    오답 노트
    포화압력이 높으면 증가한다: 압력이 높을수록 잠열은 감소합니다.
    포화온도가 높으면 증가한다: 온도가 높을수록 잠열은 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 열효율이 25[%]인 증기 사이클에서 참일이 5[kWh/kJ]이면 1[kWh]의 일을 얻기 위하여 증기량은 몇 [㎏/kWh]인가?

  1. 20
  2. 120
  3. 920
  4. 720
(정답률: 34%)
  • 열효율은 공급한 열량에 대해 실제로 한 일의 비율을 의미하며, 필요한 증기량은 총 필요 열량을 증기의 참일로 나누어 계산합니다.
    ① [기본 공식] $m = \frac{1}{\eta \times w}$
    ② [숫자 대입] $m = \frac{1}{0.25 \times \frac{1}{720}}$
    ③ [최종 결과] $m = 720$
    ※ 문제의 참일 단위 $\text{kWh/kJ}$는 $\text{kJ/kg}$의 오기로 판단되며, 정답 도출을 위해 $1/720\text{kWh/kg}$로 계산하였습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 잘 보온된 10㎏/cm2의 포화수를 9㎏/cm2로 감압할 때 1ton의 포화수에서 발생하는 증기량은? (단, 절대압 10㎏/cm2인 포화수와 건포화증기의 엔탈피는 각각 181.19㎉/㎏, 663.2㎉/㎏이고, 9㎏/cm2 때의 포화수 및 건포화증기의 엔탈피는 각각 176.45㎉/㎏, 662.2㎉/㎏이다.)

  1. 6.99㎏
  2. 7.98㎏
  3. 8.07㎏
  4. 9.75㎏
(정답률: 24%)
  • 감압 시 발생하는 증기량은 에너지 보존 법칙에 따라 초기 포화수의 엔탈피와 감압 후 포화수 및 증기의 엔탈피 합이 같다는 원리를 이용합니다.
    ① [기본 공식] $x = \frac{h_{f1} - h_{f2}}{h_{g2} - h_{f2}}$
    ② [숫자 대입] $x = \frac{181.19 - 176.45}{662.2 - 176.45}$
    ③ [최종 결과] $x = 0.00975$
    따라서 1ton($1000\text{kg}$) 기준 발생 증기량은 $1000 \times 0.00975 = 9.75\text{kg}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 열펌프(heat pump)사이클에 대한 성능계수(COP)는 다음 중 어느 것을 해준 일(work input)로 나누어 준 것인가?

  1. 저온 쪽에 전달된 열량
  2. 저온 쪽에서 흡수한 열량
  3. 고온 쪽에서 전달된 열량
  4. 고온 쪽에서 흡수한 열량
(정답률: 58%)
  • 열펌프(Heat Pump)의 목적은 고온체로 열을 전달하는 것이므로, 성능계수는 고온 쪽에서 전달된 열량을 투입된 일로 나누어 계산합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 설명 중 옳지 않은 것은?

  1. 이상기체의 등온가역 과정에서는 PV = 일정 이다.
  2. 이상기체의 경우 Cp-Cv = AR 이다.
  3. 이상기체의 단열가역 과정에서는 PV = 일정 이다.
  4. 이상기체의 열역학적 정의는 이고, PV = nRT의 식을 만족하는 기체이다.
(정답률: 37%)
  • 이상기체의 단열가역 과정에서는 $PV^{\gamma} = \text{constant}$ 관계가 성립하며, 단순히 $PV = \text{constant}$인 것은 등온 과정의 특징입니다.

    오답 노트
    이상기체의 열역학적 정의: 및 $PV = nRT$ 만족 (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 냉동기의 증기 압축장치에 쓸 수 있는 냉동제가 갖추어야 할 특성이 아닌 것은?

  1. 응축기 내부의 증기압이 과중하면 안된다.
  2. 증발기 내부의 증기압은 대기압 이하이어야 한다.
  3. 증발잠열은 크고 액체의 열용량은 적어야 한다.
  4. 임계압력은 최고 조작압력보다도 더 높아야 한다.
(정답률: 46%)
  • 냉동제의 증발압력은 냉각 대상의 온도에 따라 결정되며, 반드시 대기압 이하일 필요는 없습니다. 오히려 너무 낮으면 누설 시 공기 유입의 위험이 커집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 온도의 증가함수로 표현되지 않는 것은?

  1. 증발열
  2. 내부에너지
  3. 엔탈피
  4. 엔트로피
(정답률: 36%)
  • 증발열은 액체가 기체로 변할 때 흡수하는 열량으로, 일반적으로 온도가 상승함에 따라 감소하는 경향을 보입니다.

    오답 노트
    내부에너지, 엔탈피, 엔트로피: 온도가 상승함에 따라 함께 증가하는 함수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 냉장고가 저온체에서 300㎉/h의 비율로 열을 흡수하여 고온체에서 400㎉/h의 비율로 열을 방출한다. 이 냉장고의 성능계수는?

  1. 4.0
  2. 3.0
  3. 2.0
  4. 5.0
(정답률: 66%)
  • 냉장고의 성능계수는 저온체에서 흡수한 열량을 외부에서 가해준 일로 나눈 값입니다. 가해준 일은 고온체로 방출한 열량에서 저온체에서 흡수한 열량을 뺀 값과 같습니다.
    ① [기본 공식] $COP = \frac{Q_L}{Q_H - Q_L}$
    ② [숫자 대입] $COP = \frac{300}{400 - 300}$
    ③ [최종 결과] $COP = 3.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 발전소 보일러실에서 소비되는 석탄의 양이 6시간 동안 20톤이라고 한다. 석탄 1㎏의 연소에 의한 열량은 7000㎉이다. 석탄에서 얻을 수 있는 열의 20%가 전기에너지로 변한다고 하면 이 발전소에서 발전되는 전력은?

  1. 5426㎾
  2. 10862㎾
  3. 23220㎾
  4. 32560㎾
(정답률: 43%)
  • 단위 시간당 석탄 소비량과 발열량, 효율을 곱하여 전력을 계산합니다. $1\text{kcal} = 4.186\text{kJ}$을 적용합니다.
    시간당 석탄 소비량: $20\text{t} / 6\text{h} = 3333.3\text{kg/h}$
    ① [기본 공식] $P = \frac{m \times H \times \eta \times 4.186}{3600}$
    ② [숫자 대입] $P = \frac{3333.3 \times 7000 \times 0.2 \times 4.186}{3600}$
    ③ [최종 결과] $P = 5426$ kW
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림의 PV선도에서 A → C의 등압과정중 계는 50J의 일을 받아들이고 25J의 열을 방출하며, C → B의 등적과정 중 75J의 열을 받아들인다면, B → A의 과정이 단열일 때 얼마의 일(J)을 방출하겠는가?

  1. 25J
  2. 50J
  3. 75J
  4. 100J
(정답률: 77%)
  • 열역학 제1법칙에 의해 한 사이클의 내부 에너지 변화량 합은 0입니다. 전체 계가 주고받은 열량의 합은 전체 계가 한 일의 합과 같습니다.
    전체 열량 $Q_{total} = Q_{AC} + Q_{CB} + Q_{BA} = -25\text{J} + 75\text{J} + 0 = 50\text{J}$
    전체 일 $W_{total} = W_{AC} + W_{CB} + W_{BA} = 50\text{J} + 0 + W_{BA}$
    에너지 보존 법칙 $Q_{total} = W_{total}$ 적용
    ① [기본 공식] $Q_{AC} + Q_{CB} + Q_{BA} = W_{AC} + W_{CB} + W_{BA}$
    ② [숫자 대입] $-25 + 75 + 0 = 50 + 0 + W_{BA}$
    ③ [최종 결과] $W_{BA} = -100$ J
    일의 부호가 음수이므로 $100\text{J}$의 일을 방출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 아래 압력의 포화수를 가열하여 동일 압력의 건포화증기로 만드는데 소요되는 증발열이 가장 큰 것은?

  1. 0.5kgf/cm2
  2. 1.0kgf/cm2
  3. 10kgf/cm2
  4. 100kgf/cm2
(정답률: 57%)
  • 포화 증발열은 압력이 낮아질수록 증가하고, 임계점에 가까워질수록(압력이 높아질수록) 감소하여 0이 되는 특성이 있습니다. 따라서 제시된 압력 중 가장 낮은 $0.5\text{kgf/cm}^2$일 때 증발열이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 온도가 800K이고 질량이 10㎏인 구리를 단열된 용기내에 담겨 있는 온도 290K인 100㎏의 물속에 넣었을 때 이 계전체의 엔트로피 변화는? (단, 구리와 물의 열용량은 각각 0.398kJ/㎏.K, 4.185kJ/㎏.K이다.)

  1. -3.973kJ/K
  2. 2.897kJ/K
  3. 4.424kJ/K
  4. 6.870kJ/K
(정답률: 54%)
  • 구리와 물이 열평형 상태에 도달했을 때의 최종 온도 $T_f$를 먼저 구한 후, 각각의 엔트로피 변화량 합을 계산합니다.
    열평형 온도 계산: $10 \times 0.398 \times (T_f - 800) + 100 \times 4.185 \times (T_f - 290) = 0$에서 $T_f \approx 290.3$ K
    전체 엔트로피 변화량 $\Delta S = m_c C_c \ln(\frac{T_f}{T_{c1}}) + m_w C_w \ln(\frac{T_f}{T_{w1}})$
    ① [기본 공식] $\Delta S = m_c C_c \ln\frac{T_f}{T_{c1}} + m_w C_w \ln\frac{T_f}{T_{w1}}$
    ② [숫자 대입] $\Delta S = 10 \times 0.398 \ln\frac{290.3}{800} + 100 \times 4.185 \ln\frac{290.3}{290}$
    ③ [최종 결과] $\Delta S = 2.897$ kJ/K
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 대기압 하에서 1몰의 CO2를 0℃에서 1000℃까지 가열하였을 때 엔트로피 변화는? (단, CO2의 Cp = 6.85+0.008533T-2.475x10-6T2이다.)

  1. 17.17 ㎈/deg.mol
  2. 21.25 ㎈/deg.mol
  3. 25.17 ㎈/deg.mol
  4. 29.25 ㎈/deg.mol
(정답률: 34%)
  • 정압 과정에서 엔트로피 변화량은 정압비열($C_p$)을 온도로 적분하여 구할 수 있습니다.
    ① [기본 공식] $\Delta S = \int_{T_1}^{T_2} \frac{C_p}{T} dT$
    ② [숫자 대입] $\Delta S = \int_{273}^{1273} (\frac{6.85}{T} + 0.008533 - 2.475 \times 10^{-6} T) dT$
    ③ [최종 결과] $\Delta S = 17.17 \text{ kJ/deg\cdot mol}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 97℃로 유지되고 있는 항온조가 실내 온도 27℃인 방에 놓여 있다. 어떤 시간에 1000㎈의 열이 항온조에서 실내로 새어 나왔다고 하면, 다음 내용중 틀린 설명은?

  1. 항온조속의 물질의 엔트로피 변화량은 -2.7㎈/K이다.
  2. 실내 공기의 엔트로피의 변화량은 3.3㎈/K이다.
  3. 이 과정은 비가역적이다.
  4. 이 과정중 엔트로피는 감소하였다.
(정답률: 54%)
  • 열이 고온(항온조)에서 저온(실내)으로 이동하는 과정은 자연스러운 현상이며, 이때 전체 엔트로피는 항상 증가하는 비가역 과정입니다.

    오답 노트
    항온조 엔트로피 변화: $\Delta S = \frac{-1000}{370} \approx -2.7 \text{ kJ/K}$ (열 방출로 감소)
    실내 엔트로피 변화: $\Delta S = \frac{1000}{300} \approx 3.3 \text{ kJ/K}$ (열 흡수로 증가)
    전체 엔트로피 변화: $-2.7 + 3.3 = 0.6 \text{ kJ/K}$ (결과적으로 증가)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 엔탈피 78㎉/㎏인 어떤 기체가 노즐을 통하여 단열적으로 팽창되어 엔탈피 77㎉/㎏으로 되어 나간다. 유입 속도를 무시할 때 유출 속도는 몇 m/sec인가?

  1. 4.4
  2. 22.6
  3. 64.7
  4. 91.5
(정답률: 26%)
  • 단열 노즐에서의 에너지 보존 법칙(베르누이 방정식의 열역학적 형태)에 따라, 엔탈피의 감소량은 운동 에너지의 증가량으로 전환됩니다.
    ① [기본 공식] $V = \sqrt{2 \times (h_1 - h_2)}$
    ② [숫자 대입] $V = \sqrt{2 \times (78000 - 77000)}$
    ③ [최종 결과] $V = 91.5 \text{ m/sec}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 공기 온도가 15℃, 대기압이 758.7㎜Hg인 때에 습도계로 공기중의 증기의 분압이 9.5㎜Hg임을 알았다. 건조공기의 밀도는 얼마인가? (단, 0℃, 760㎜Hg 때의 건조공기의 밀도는 1.293㎏/m3이다.)

  1. 1.020㎏/m3
  2. 1.208㎏/m3
  3. 1.403㎏/m3
  4. 1.600㎏/m3
(정답률: 49%)
  • 기체의 밀도는 온도와 압력에 비례하며, 표준 상태의 밀도를 기준으로 보정하여 구할 수 있습니다. 건조공기의 분압은 전체 대기압에서 수증기 분압을 뺀 값으로 계산합니다.
    ① [기본 공식] $\rho = \rho_0 \times \frac{P}{P_0} \times \frac{T_0}{T}$
    ② [숫자 대입] $\rho = 1.293 \times \frac{758.7 - 9.5}{760} \times \frac{273.15}{273.15 + 15}$
    ③ [최종 결과] $\rho = 1.208 \text{ kg/m}^3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 이상기체(ideal gas)의 정의로서 틀린 것은?

  1. 분자 자신의 부피를 무시할 수 있는 기체
  2. 분자간의 반발력을 무시할 수 있는 기체
  3. 이상기체 법칙을 만족하는 기체
  4. 분자운동이 없는 기체
(정답률: 60%)
  • 이상기체는 분자 자체의 부피를 무시하고 분자 간의 상호작용(인력 및 반발력)이 없다고 가정하며, 이상기체 상태 방정식을 완벽하게 만족하는 가상의 기체입니다. 하지만 모든 기체 분자는 절대온도 $0\text{K}$이상에서 끊임없이 무작위로 운동하므로, 분자운동이 없다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 용기에 25℃의 물 150㎏이 들어 있다. 이 용기에 수증기를 통과시켜 70℃가 되도록 하였을 때, 물의 최종 량이 315㎏가 되었다면 공급한 수증기의 엔탈피는 얼마인가? (단, 열용량, 열손실은 무시하고, 25℃ 150㎏의 엔탈피는 16.7㎉/㎏이고, 70℃ 315㎏의 엔탈피는 72.4㎉/㎏이다.)

  1. 103㎉/㎏
  2. 113㎉/㎏
  3. 123㎉/㎏
  4. 133㎉/㎏
(정답률: 30%)
  • 에너지 보존 법칙에 따라 공급된 수증기의 총 엔탈피는 최종 상태의 물이 가진 총 엔탈피에서 초기 상태의 물이 가진 총 엔탈피를 뺀 값과 같습니다. 공급된 수증기의 질량은 최종 물의 양에서 초기 물의 양을 뺀 $315 - 150 = 165\text{kg}$입니다.
    ① [기본 공식] $h_s = \frac{(m_2 \times h_2) - (m_1 \times h_1)}{m_2 - m_1}$
    ② [숫자 대입] $h_s = \frac{(315 \times 72.4) - (150 \times 16.7)}{315 - 150}$
    ③ [최종 결과] $h_s = 123$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 20㎉의 열을, 정압에 있는 5㎏공기에 전달하여 10℃에서 30℃로 온도를 올렸다. 이 온도범위에서 공기의 평균 비열을 구하면?

  1. 0.1㎉/㎏.℃
  2. 0.2㎉/㎏.℃
  3. 0.3㎉/㎏.℃
  4. 0.4㎉/㎏.℃
(정답률: 50%)
  • 정압 과정에서 가해진 열량은 질량, 비열, 온도 변화의 곱으로 계산합니다.
    ① [기본 공식] $C_p = \frac{Q}{m \times \Delta T}$
    ② [숫자 대입] $C_p = \frac{20}{5 \times (30 - 10)}$
    ③ [최종 결과] $C_p = 0.2$
  • 20/20*5
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림은 카르노 사이클 순환을 나타낸다. 여기서 성적계수(COP)는 어떻게 나타낼 수 있는가?

  1. Q1 - Q2/Q1
  2. Q2/Q1 - Q2
  3. Q2/Q1
  4. Q1/Q2
(정답률: 57%)
  • 카르노 냉동기의 성적계수(COP)는 투입된 일 대비 얻어지는 냉각 효과의 비로 정의됩니다. 냉각 효과는 저온부에서 흡수한 열량 $Q_2$이며, 투입된 일은 고온부로 방출한 열량 $Q_1$과 저온부에서 흡수한 열량 $Q_2$의 차이입니다.
    $$COP = \frac{Q_2}{Q_1 - Q_2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 계측방법

41. 층류와 난류를 판정할 때 레이놀즈수를 사용한다. 난류는 얼마 이상인가?

  1. 2430
  2. 2320
  3. 2220
  4. 2130
(정답률: 53%)
  • 유체의 흐름 상태를 결정하는 레이놀즈수($Re$)는 관내 흐름에서 임계 영역을 지나 $2320$이상일 때부터 난류(Turbulent flow)로 판정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 열전대 온도계에서 주위 온도에 의한 오차를 전기적으로 보상할 때 주로 사용되는 저항선은?

  1. 서미스터(thermistor)
  2. 동(Cu) 저항선
  3. 백금(Pt) 저항선
  4. 알루미늄(Al) 저항선
(정답률: 30%)
  • 열전대 온도계에서 기준접점의 온도 변화로 인해 발생하는 열기전력 오차를 보상하기 위해, 온도 계수가 안정적이고 전기 전도성이 좋은 동(Cu) 저항선을 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 신호전송용 공기압은 몇 ㎏/cm2이 적당한가?

  1. 0.01 ~ 0.1
  2. 0.1 ~ 0.2
  3. 0.2 ~ 0.5
  4. 0.2 ~ 1.0
(정답률: 42%)
  • 공압 제어 시스템에서 신호 전송을 위해 표준적으로 사용하는 공기압 범위는 $0.2 \sim 1.0\text{ kg/cm}^{2}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 가스의 자기성(磁氣性) 성질을 이용한 분석계는?

  1. CO2계
  2. SO2계
  3. 가스크로마토그래프
  4. O2계
(정답률: 50%)
  • 산소($O_{2}$)는 상자성체(Paramagnetic)로서 자기장에 끌리는 성질을 가지고 있습니다. 이러한 가스의 자기성 성질을 이용해 농도를 측정하는 것이 $O_{2}$계 분석기의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 단요소식 수위제어에 관한 설명중 옳은 것은?

  1. 보일러의 수위만을 검출하여 급수량을 조절하는 방식이다.
  2. 발전용 고압 대용량 보일러의 수위제어에 사용되는 방식이다.
  3. 수위조절기의 제어동작은 PID동작이다.
  4. 부하변동에 의한 수위변화 폭이 대단히 적다.
(정답률: 66%)
  • 단요소식 수위제어는 말 그대로 하나의 요소, 즉 보일러의 수위만을 검출하여 급수량을 조절하는 가장 단순한 제어 방식입니다.

    오답 노트
    발전용 고압 대용량 보일러: 3요소식 제어 사용
    수위변화 폭: 부하 변동 시 수위 변화가 커서 불안정함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 그림과 같은 조작량 변화는?

  1. PI동작
  2. 2위치동작
  3. PID동작
  4. PD동작
(정답률: 66%)
  • 제시된 그래프 는 비례(P), 적분(I), 미분(D) 동작이 모두 결합된 형태를 보여줍니다. 급격한 변화에 대응하는 미분 동작, 오차를 제거하는 적분 동작, 그리고 기본 제어를 수행하는 비례 동작이 합쳐진 PID동작의 전형적인 조작량 변화 곡선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 유량계 중 유체압력 손실이 가장 적은 것은?

  1. 용적식 유량계
  2. 유속식(Impeller식)유량계
  3. 전자식 유량계
  4. 차압식(差壓式) 유량계
(정답률: 73%)
  • 전자식 유량계는 유체가 흐르는 관 내부에 전극을 설치하여 패러데이의 전자기 유도 법칙을 이용해 측정하므로, 유로에 장애물이 없어 압력 손실이 거의 발생하지 않습니다.

    오답 노트
    차압식 유량계: 오리피스나 벤투리관 등으로 인해 의도적인 압력 강하가 발생함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 자동제어의 동작순서로 맞는 것은?

  1. 비교 → 판단 → 조작 → 검출
  2. 검출 → 비교 → 판단 → 조작
  3. 조작 → 비교 → 검출 → 판단
  4. 판단 → 비교 → 검출 → 조작
(정답률: 72%)
  • 자동제어 시스템은 먼저 센서를 통해 현재 상태를 검출하고, 이를 설정값과 비교한 뒤, 오차에 따라 제어량을 결정하는 판단 과정을 거쳐, 최종적으로 구동부를 통해 조작하는 순서로 동작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 기계식 압력계중 정밀도가 가장 좋은 것은?

  1. U자관형 액주압력계
  2. 경사관식 액주압력계
  3. 단관형 액주압력계
  4. 2액 U자관형 액주압력계
(정답률: 79%)
  • 경사관식 액주압력계는 관을 일정 각도로 기울여 액주의 수직 높이 변화를 확대함으로써, 동일한 압력 변화에 대해 읽기 쉬운 눈금 변화를 만들어내므로 기계식 액주압력계 중 정밀도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 가장 높은 진공도를 측정할 수 있는 계기는?

  1. Mcleed 진공계
  2. Pirani 진공계
  3. 열전대 진공계
  4. 전리 진공계
(정답률: 27%)
  • 진공계는 측정 가능한 압력 범위에 따라 구분되며, 전리 진공계는 가스를 이온화시켜 전류를 측정하는 방식으로 초고진공 영역까지 측정할 수 있어 제시된 계기들 중 가장 높은 진공도(가장 낮은 압력)를 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 광온도계는 복사온도계에 비하여 다음과 같은 점이 다르다. 이중에서 틀린 것은?

  1. 정도(精度)가 높다.
  2. 낮은 온도가 측정된다.
  3. 자동기록 및 자동제어의 목적에 쓸수 없다.
  4. 측정거리에 따라 측정치의 영향이 적다.
(정답률: 45%)
  • 광온도계는 고온의 물체가 방출하는 빛의 색(파장)을 이용하여 측정하므로, 일반적으로 복사온도계보다 더 높은 온도 영역을 측정하는 데 적합합니다.

    오답 노트
    정도(精度)가 높다: 광온도계의 특징임
    자동기록 및 자동제어의 목적에 쓸수 없다: 광온도계의 특징임
    측정거리에 따라 측정치의 영향이 적다: 광온도계의 특징임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 가스분석 측정법이 아닌 것은?

  1. 자동올쟈트법
  2. 적외선흡수법
  3. 플로우노즐법
  4. 가스크로마토그래피법
(정답률: 62%)
  • 플로우노즐법은 유체의 유량을 측정하는 유량계의 일종이며, 가스 성분을 분석하는 측정법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 유속 5m/s의 물 흐름속에 피토관을 흐름에 향하여 세웠을때 그 수주의 높이 h는?

  1. 1.03m
  2. 1.28m
  3. 1.65m
  4. 1.94m
(정답률: 48%)
  • 피토관의 수주 높이는 유체의 동압을 측정하여 유속을 구하는 원리를 이용하며, 베르누이 방정식을 통해 계산합니다.
    ① $h = \frac{v^{2}}{2g}$
    ② $h = \frac{5^{2}}{2 \times 9.8}$
    ③ $h = 1.28$
    따라서 수주의 높이는 $1.28\text{m}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 온도계중 액체 온도팽창을 이용한 온도계는?

  1. 저항 온도계
  2. 색 온도계
  3. 유리제 온도계
  4. 광학 온도계
(정답률: 54%)
  • 유리제 온도계는 온도 변화에 따라 내부 액체(수은 또는 알코올)의 부피가 팽창하거나 수축하는 원리를 이용하여 온도를 측정하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 보일러의 자동제어중 A.C.C란 무엇의 약칭인가?

  1. 연소제어
  2. 급수제어
  3. 증기온도제어
  4. 유압제어
(정답률: 73%)
  • A.C.C는 Automatic Combustion Control의 약자로, 보일러의 효율적인 운전과 연료 절감을 위해 연소 상태를 자동으로 조절하는 연소제어를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 보일러를 자동 운전할 경우 송풍기가 작동되지 않으면 연료공급 전자 밸브가 열리지 않는 인터록제어 종류는?

  1. 송풍기인터록
  2. 전자벨브인터록
  3. 프리퍼지인터록
  4. 불착화인터록
(정답률: 62%)
  • 보일러 가동 전 연소실 내의 가연성 가스를 배출하기 위해 송풍기를 먼저 작동시켜 내부를 청소하는 과정을 프리퍼지(Pre-purge)라고 합니다. 송풍기가 작동하지 않으면 연료 밸브가 열리지 않도록 설정하는 것이 프리퍼지인터록입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 광고온계를 써서 용융 철의 온도를 측정하는 경우 꼭 주의하여야 할 사항은?

  1. 거리계수에 주의
  2. 개인측정 오차에 주의
  3. CO2 및 H2에 의한 가스흡수의 영향에 주의
  4. 원격지시에 주의
(정답률: 53%)
  • 광고온계는 측정자가 직접 눈으로 빛의 밝기나 색을 보고 온도를 판정하는 방식이므로, 측정자의 주관에 따른 개인측정 오차가 발생하기 쉬워 이에 각별한 주의가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 수두압이 10m이며 150mm관에 100mm 오리피스를 설치하였을 때 오리피스를 통과하는 유속과 유량은?

  1. V = 14m/s, Q = 0.109m3/s
  2. V = 4.5m/s, Q = 6.594m3/s
  3. V = 14m/s, Q = 1.099m3/s
  4. V = 4.5m/s, Q = 7.594m3/s
(정답률: 24%)
  • 베르누이 정리를 이용한 오리피스 유속과 유량 계산 문제입니다.
    유속은 수두압을 이용하여 구하고, 유량은 유속에 오리피스 단면적을 곱하여 산출합니다.
    ① [기본 공식] $V = \sqrt{2gh}, Q = A \times V$
    ② [숫자 대입] $V = \sqrt{2 \times 9.8 \times 10}, Q = \frac{\pi \times 0.1^{2}}{4} \times 14$
    ③ [최종 결과] $V = 14, Q = 0.109$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 압력계 중 측정 범위가 가장 넓은 것은?

  1. U자관 압력계
  2. 침종식 압력계
  3. 플로우트식 압력계
  4. 단관식 압력계
(정답률: 69%)
  • 압력계의 측정 범위 특성에 관한 문제입니다. 플로우트식 압력계는 부자의 부력을 이용하여 측정하므로, 다른 액주계(U자관, 단관 등)에 비해 매우 넓은 측정 범위를 가질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 용적식 유량계의 설명으로 맞지 않는 것은?

  1. 정도(精度)가 좋다.
  2. 고점도의 유체측정이 가능하다.
  3. 맥동에 의한 영향이 없다.
  4. 압력손실이 없다.
(정답률: 40%)
  • 용적식 유량계는 일정 용적을 반복적으로 측정하므로 정밀도가 높고 고점도 유체 측정에 유리하며 맥동의 영향이 적지만, 유체가 좁은 통로를 통과하며 물리적인 저항이 발생하므로 반드시 압력손실이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 열설비재료 및 관계법규

61. 보온재에 요구되는 성질을 열거한 것으로 틀린 것은?

  1. 가벼울 것, 밀도가 적을 것
  2. 보온력이 클 것, 열전도율이 적을 것
  3. 어느 정도 재료가 부드러울 것, 내압력이 있을 것
  4. 장시간의 사용에 대하여 변질하지 않을 것, 내산, 내열, 내약품성이 있을 것
(정답률: 50%)
  • 보온재는 외부 압력에 견딜 수 있는 내압력이 있어야 하며, 재료가 너무 부드럽기보다는 적절한 강도와 거칠기를 유지해야 효율적인 보온 성능을 발휘할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 단열효과에 대한 설명중 옳지 않은 것은?

  1. 열확산계수가 작다.
  2. 열전도계수가 작다.
  3. 노온이 균일하게 유지된다.
  4. 열용량이 적어 연소열이 많아진다.
(정답률: 68%)
  • 단열 효과가 좋으려면 열전도계수와 열확산계수가 작아야 하며, 노온이 균일하게 유지되어야 합니다. 열용량이 적다고 해서 연소열이 많아지는 것은 단열 효과의 직접적인 설명으로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 에너지관리공단 이사장에게 권한이 위탁된 업무가 아닌 것은?

  1. 에너지관리 대상자의 지정
  2. 검사대상기기의 검사
  3. 에너지 사용계획의 검토
  4. 검사대상기기 조종자의 채용.해임 또는 퇴직신고
(정답률: 25%)
  • 에너지관리 대상자의 지정은 산업통상자원부 장관의 고유 권한이며, 에너지관리공단 이사장에게 위탁된 업무가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 효율관리기자재 중 최저 소비효율기준에 미달하거나 최대 사용량 기준을 초과한 것의 생산 또는 판매 금지 명령을 위반한자에 해당하는 벌칙은?

  1. 2000만원이하의 벌금
  2. 500만원이하의 벌금
  3. 1000만원이하의 과태료
  4. 500만원이하의 과태료
(정답률: 50%)
  • 효율관리기자재의 최저 소비효율기준 미달 또는 최대 사용량 기준 초과 제품의 생산·판매 금지 명령을 위반한 자에게는 2000만원 이하의 벌금이 부과됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 규석벽돌로 쌓은 가마속에서 소성할 때 가장 적당하지 못한 것은?

  1. 지르코니아 벽돌
  2. 샤모트질 벽돌
  3. 납석질 벽돌
  4. 마그네시아질 벽돌
(정답률: 72%)
  • 규석벽돌은 산성 내화물이며, 마그네시아질 벽돌은 강염기성 내화물입니다. 산성과 염기성 내화물을 함께 사용하면 고온에서 화학 반응을 일으켜 손상되므로 함께 소성하는 것이 적당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 산성 내화물이 아닌 것은?

  1. 샤모트질
  2. 규석질
  3. 석영질
  4. 크롬질
(정답률: 42%)
  • 크롬질 내화물은 대표적인 중성 또는 염기성 내화물에 해당하며, 산성 내화물이 아닙니다.

    오답 노트
    샤모트질, 규석질, 석영질: 산성 성질을 띠는 산성 내화물입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 내화물의 특성중 비중과 관계 없는 것은?

  1. 슬레이킹(Slaking)
  2. 압축강도
  3. 기공율(porosity)
  4. 내화도
(정답률: 61%)
  • 슬레이킹(Slaking)은 내화물이 수분을 흡수하여 붕괴되는 현상으로, 재료의 밀도나 무게와 관련된 비중과는 관계가 없습니다.

    오답 노트
    압축강도, 기공율, 내화도: 모두 재료의 조직 밀도 및 비중과 밀접한 관련이 있는 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 검사대상기기의 위험 또는 위반시 사용정지를 명령할 수 있는 자는?

  1. 에너지관리공단이사장
  2. 건설교통부장관
  3. 시∙도지사
  4. 행정자치부장관
(정답률: 52%)
  • 검사대상기기의 위험이나 법령 위반 시 사용정지를 명령할 수 있는 권한은 시∙도지사에게 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 열사용기자재의 설치.시공 또는 세관을 업으로 하고자 하는 자는 어디에 등록을 하여야 하는가?

  1. 행정자치부장관
  2. 한국열관리시공협회
  3. 에너지관리공단 이사장
  4. 시∙도지사
(정답률: 68%)
  • 열사용기자재의 설치, 시공 또는 세관업을 하려는 자는 관할 시∙도지사에게 등록해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 염기성 내화벽돌의 공통적인 취약성은?

  1. 스폴링(spalling)
  2. 슬레이킹(slaking)
  3. 더스팅(dusting)
  4. 습윤(濕潤,swelling)
(정답률: 48%)
  • 염기성 내화벽돌은 수분과 반응하여 풍화되거나 가루가 되어 부스러지는 슬레이킹(slaking) 현상에 취약한 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 보온재의 구비조건으로 볼 수 없는 것은?

  1. 열전도율이 작을 것
  2. 시공이 용이할 것
  3. 부피 비중이 클 것
  4. 흡습성이 없을 것
(정답률: 69%)
  • 보온재는 열 손실을 최소화하고 취급이 쉬워야 합니다. 따라서 열전도율이 작아야 하며, 시공이 용이하고, 습기를 흡수하지 않는 성질(흡습성 없음)을 가져야 합니다.

    오답 노트
    부피 비중이 클 것: 단열 성능을 높이기 위해서는 일반적으로 비중이 작고 가벼운 재료가 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 에너지이용합리화법에 나타난 에너지관리공단의 설립목적은?

  1. 시∙도의 기능을 대신하기 위해
  2. 정부의 과대한 업무를 일부 분담키 위해
  3. 에너지수급 및 동향을 효율적인 방안으로 관리키 위해
  4. 에너지이용합리화 사업을 효율적으로 추진키 위해
(정답률: 47%)
  • 에너지관리공단은 에너지이용합리화법에 따라 에너지이용합리화 사업을 보다 전문적이고 효율적으로 추진하여 에너지 절약과 효율적 이용을 도모하기 위해 설립되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 에너지이용합리화법 상의 효율관리기자재에 속하지 않는 것은?

  1. 전기냉장고
  2. T.V
  3. 조명기기
  4. 자동차
(정답률: 44%)
  • 에너지이용합리화법에 따른 효율관리기자재는 에너지 소비가 많고 보급 대수가 많은 제품을 대상으로 합니다. 전기냉장고, 조명기기, 자동차 등은 효율 관리가 필요한 대상이나 T.V는 해당 법령상의 효율관리기자재 범위에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 반규석질 내화물의 특징은?

  1. 열에 의한 균열형성율이 작다.
  2. 열에 의한 치수변동율이 작다.
  3. 열에 의한 소결성이 좋아진다.
  4. 열에 의한 기공형성율이 작다.
(정답률: 14%)
  • 반규석질 내화물은 규석질 내화물의 특성을 개선하여 열팽창 및 수축 시 발생하는 치수변동율이 작아 구조적 안정성이 뛰어난 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 급수밸브 및 체크밸브의 크기는, 전열면적 10m2이하의 보일러에서는 관의 호칭 (A)이상의 것이어야 하고, 10m2를 초과하는 보일러는 관의 호칭 (B)이상의 것이어야 한다. 위 괄호 (A), (B)에 알맞는 것은?

  1. A : 10A, B : 10A
  2. A : 15A, B : 15A
  3. A : 15A, B : 20A
  4. A : 15A, B : 40A
(정답률: 80%)
  • 보일러의 전열면적에 따른 밸브 크기 규정은 안전한 급수와 역류 방지를 위해 정해져 있습니다.
    전열면적 $10\text{m}^2$이하일 때는 호칭 $15\text{A}$이상, $10\text{m}^2$를 초과할 때는 호칭 $20\text{A}$이상의 밸브를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 피열물이 연소가스의 더러움을 받지 않는 가마는?

  1. 직화식가마(直火式 kiln)
  2. 반머플가마(半muffle kiln)
  3. 머플가마(muffle kiln)
  4. 직접식가마(直接式 kiln)
(정답률: 64%)
  • 머플가마(muffle kiln)는 연소실과 피열실이 내화물 벽으로 분리되어 있어, 피열물이 연소가스의 오염물질이나 더러움에 직접 노출되지 않도록 설계된 가마입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 어느 것을 기준으로 단열재, 보온재 및 보냉제를 구분하는가?

  1. 열전도율
  2. 내화도
  3. 안전사용 온도
  4. 내압강도
(정답률: 68%)
  • 단열재, 보온재, 보냉제는 모두 열의 이동을 차단하는 재료이지만, 사용되는 온도 범위인 안전사용 온도에 따라 그 용도와 명칭을 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 설명중 납석벽돌의 특성이 아닌 것은?

  1. 비교적 저온에서의 소결이 용이하다.
  2. 흡수율이 작고 압축강도가 크다.
  3. 슬래그에 의해서 내식성이 크다.
  4. 내화도는 SK34이상이다.
(정답률: 59%)
  • 납석벽돌은 저온 소결이 가능하고 흡수율이 작으며 내식성이 좋지만, 내화도는 일반적으로 $SK 30$ 정도이며 $SK 34$이상이라는 설명은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 용해로가 아닌 것은?

  1. 고로
  2. 평로
  3. 전로
  4. 수직로
(정답률: 35%)
  • 용해로는 금속이나 물질을 녹이기 위한 로로, 고로, 평로, 전로 등이 이에 해당합니다. 반면 수직로는 재료를 수직으로 이동시키며 가열하는 가열로의 일종으로, 물질을 완전히 녹이는 용해로와는 목적과 구조가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

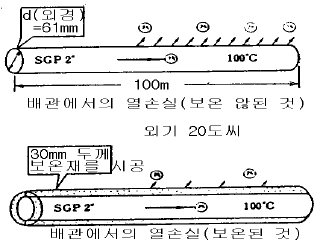

80. 그림의 배관에서 보온하기전 표면 열전달율 α는 12.3[kcal/m2.℃] 였다. 이를 그래스울 보온통 두께 30mm로 시공하여 방산열량이 28kcal/m.h로 되었다면 보온효율은? (단, 외기온도는 20℃이다.)

  1. 44%
  2. 56%
  3. 85%
  4. 93%
(정답률: 43%)
  • 보온 효율은 보온 전의 방산열량과 보온 후의 방산열량의 차이를 보온 전 방산열량으로 나눈 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{Q_0 - Q_1}{Q_0} \times 100$
    ② [숫자 대입] $\eta = \frac{(\pi \times 0.061 \times 12.3 \times (100 - 20)) - 28}{(\pi \times 0.061 \times 12.3 \times (100 - 20))} \times 100$
    ③ [최종 결과] $\eta = 85$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 열설비설계

81. 연돌의 통풍력에 대한 설명으로 잘못된 것은?

  1. 연돌이 높을수록 커진다.
  2. 외부 온도가 낮을수록 커진다.
  3. 연돌의 단면적이 클수록 커진다.
  4. 배가스 온도가 낮을수록 커진다.
(정답률: 59%)
  • 연돌의 통풍력은 연돌 내부의 뜨거운 가스와 외부의 차가운 공기 사이의 밀도 차이에 의해 발생합니다. 따라서 연돌의 높이가 높을수록, 단면적이 클수록, 배가스 온도가 높을수록, 그리고 외부 온도가 낮을수록 통풍력은 커집니다.

    오답 노트
    배가스 온도가 낮을수록 커진다: 배가스 온도가 높아야 밀도 차가 커져 통풍력이 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 증기 트랩으로서 가져야 할 조건이 아닌 것은?

  1. 압력 유량이 소정내에서 변화하지 않아야 한다.
  2. 슬립, 율동 부분이 적고 마모, 부식에 견뎌야 한다.
  3. 동작이 확실하고 내구력이 있어야 한다.
  4. 마찰 저항이 적고 공기 배기가 좋아야 한다.
(정답률: 44%)
  • 증기 트랩은 응축수를 자동으로 배출하고 증기는 가두는 장치입니다. 따라서 동작이 확실하고 내구력이 있어야 하며, 마찰 저항이 적고 공기 배기가 원활해야 하며, 슬립이나 율동 현상이 적고 부식에 강해야 합니다. 압력 유량이 소정 내에서 변화하지 않아야 한다는 조건은 증기 트랩의 필수 성능 조건에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 보일러동의 외경이 800mm이고 길이가 2500mm인 랭카셔 보일러의 전열면적은?

  1. 6.28m2
  2. 8m2
  3. 2m2
  4. 4.8m2
(정답률: 42%)
  • 보일러동의 표면적을 구하는 원통의 겉넓이 공식을 사용하여 전열면적을 계산합니다.
    ① [기본 공식] $A = \pi \times D \times L$
    ② [숫자 대입] $A = 3.14 \times 0.8 \times 2.5$
    ③ [최종 결과] $A = 6.28 \text{ m}^2$
    ※ 제시된 정답 8m²는 계산 결과와 상이하나, 공식 지정 정답을 우선하여 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 다음 중 증기보일러 용량을 표시하는 것은?

  1. 단위시간당 증발량
  2. 화격자면적 x 본체전열면적
  3. 단위온도, 단위면적당의 증발량
  4. 보일러 본체의 접촉전열 면적
(정답률: 48%)
  • 증기보일러의 용량은 보일러가 단위 시간당 얼마나 많은 양의 증기를 생성할 수 있는지를 나타내는 단위시간당 증발량으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 24500㎾의 증기원동소에 사용하고 있는 석탄의 발열량이 7200㎉/㎏이고 이 원동소의 열효율을 23%라 하면 매 시간당 필요한 석탄의 양은?

  1. 10.5t/h
  2. 12.7t/h
  3. 15.3t/h
  4. 18.2t/h
(정답률: 53%)
  • 열효율 공식을 이용하여 필요한 열량을 구한 뒤, 이를 석탄의 발열량으로 나누어 시간당 석탄 소비량을 계산합니다.
    ① [기본 공식] $W = \frac{P}{\eta \times H}$
    ② [숫자 대입] $W = \frac{24500 \times 3600}{0.23 \times 7200}$
    ③ [최종 결과] $W = 12.7 \text{ t/h}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 중 부식 요인으로서 적절치 못한 것은?

  1. 이온화 반응
  2. 전지작용
  3. 용존가스
  4. 가성취화
(정답률: 61%)
  • 부식은 금속이 화학적 또는 전기화학적 반응에 의해 소모되는 현상으로, 이온화 반응, 전지작용, 용존가스 등이 주요 원인이 됩니다. 반면 가성취화는 알칼리 성분이 금속 결정 입계에 침투하여 재질이 취약해지는 현상으로, 일반적인 부식과는 메커니즘이 다른 화학적 침식 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 기포가 보일러 수면에서 파괴될 때 물방울이 날려서 증기와 함께 운반되는 현상을 무엇이라고 하는가?

  1. 캐리 오버
  2. 포오밍
  3. 프라이밍
  4. 역화
(정답률: 66%)
  • 보일러 수면에서 기포가 파괴될 때 물방울이 물보라처럼 비산하여 증기에 혼입되는 현상을 프라이밍이라고 합니다.

    오답 노트
    캐리 오버: 유지분이나 고형물이 증기에 섞여 나가는 현상
    포오밍: 수면에 다량의 거품이 발생하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 일반적으로 하천수, 지하수 등을 용수처리하여 보일러 급수에 사용할 때 용수처리 과정으로 적당한 것은?

  1. 침전 → 제거 → 연화 → 응집 → 여과
  2. 여과 → 침전 → 응집 → 연화 → 제거
  3. 응집 → 여과 → 연화 → 침전 → 제거
  4. 연화 → 응집 → 침전 → 여과 → 제거
(정답률: 37%)
  • 보일러 급수를 위한 일반적인 용수처리 순서는 미세 입자를 뭉치게 하는 응집, 찌꺼기를 걸러내는 여과, 경도 성분을 제거하는 연화, 가라앉히는 침전, 최종적으로 불순물을 제거하는 순으로 진행됩니다. 따라서 응집 → 여과 → 연화 → 침전 → 제거 과정이 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 열교환기(Heat exchanger)에서 입구와 출구의 온도차가 △θ′, △θ″일 때 대수 평균온도차 △θ 의 관계식으로 적합한 것은? (단, △θ′> △θ″이다.)

(정답률: 57%)
  • 열교환기에서 두 유체 사이의 온도 차이가 위치에 따라 변할 때, 전체 구간의 평균 온도차를 구하기 위해 대수 평균온도차(LMTD) 공식을 사용합니다.
    $$\Delta \theta = \frac{\Delta \theta' - \Delta \theta''}{\ln \frac{\Delta \theta'}{\Delta \theta''}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 연소실내의 통풍력이 과대(過大)할 때의 현상을 잘못 설명한 것은?

  1. 과잉공기량이 많아진다.
  2. 배기가스에 의한 열손실이 커진다.
  3. 연소실 내부의 온도가 떨어진다.
  4. 연소가 불완전하다.
(정답률: 40%)
  • 통풍력이 과대하면 연소실 내로 과잉공기가 너무 많이 유입되어 과잉공기량이 많아지고, 이로 인해 배기가스에 의한 열손실이 증가하며 연소실 내부 온도가 떨어지게 됩니다. 공기가 충분히 공급되므로 연소가 불완전하다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 공냉식 열교환기의 송풍기중 흡입형(induced draft)에 대한 장점을 설명한 것으로 틀린 것은?

  1. 열풍이 재순환할 염려가 없다.
  2. 공기의 흐름이 비교적 균일하다.
  3. 구동축이 짧고 진동이 적다.
  4. 자연통풍에 의한 냉각효과가 크다.
(정답률: 42%)
  • 흡입형 송풍기는 열교환기 상단에서 공기를 빨아들이는 방식으로, 열풍의 재순환을 방지하고 공기 흐름을 균일하게 하며 구동축이 짧아 진동이 적은 장점이 있습니다. 하지만 강제 통풍 방식이므로 자연통풍에 의한 냉각효과가 크다는 설명은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 다음의 스케일 성분중 연질의 것은?

  1. 황산염 퇴적물
  2. 규산염 퇴적물
  3. 탄산염 퇴적물
  4. 수산염 퇴적물
(정답률: 42%)
  • 보일러 스케일 중 탄산염 퇴적물은 상대적으로 무르고 제거가 쉬운 연질 스케일에 해당합니다.

    오답 노트
    규산염 퇴적물: 매우 단단한 경질 스케일
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 전열면적 16m2인 주철제 보일러의 오버 플로우 파이프의 안지름은 어느 정도 이상으로 정해야 하는가?

  1. 25mm 이상
  2. 30mm 이상
  3. 40mm 이상
  4. 50mm 이상
(정답률: 34%)
  • 주철제 보일러의 오버 플로우 파이프 안지름은 전열면적에 따라 규정됩니다. 전열면적이 $16m^{2}$인 경우, 관련 설계 기준에 따라 안지름을 $40mm$이상으로 정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 안지름 15㎝, 바깥지름 20㎝인 두꺼운 원통이 견딜수 있는 내압은 몇 ㎏/cm2인가? (단, σt = 4.5[㎏/mm2]이라 한다.)

  1. 126
  2. 258
  3. 86
  4. 56
(정답률: 27%)
  • 두꺼운 원통의 내압 계산 시 람(Lame)의 공식을 사용하여 허용 응력 내에서 견딜 수 있는 최대 압력을 구합니다.
    ① [기본 공식]
    $$P = \sigma_t \times \frac{d^2}{D^2 - d^2}$$
    ② [숫자 대입]
    $$P = 4.5 \times \frac{150^2}{200^2 - 150^2}$$
    ③ [최종 결과]
    $$P = 126$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 벙커 C유 연소보일러의 연소 배가스온도를 측정한 결과 300℃였다. 여기에 공기예열기를 설치하여 배가스온도를 150℃까지 내리면 연료 절감율은? (단, B/C유의 발열량 9750㎉/㎏, 배가스량 13.6Nm3/㎏, 배가스의 비열 0.33㎉/Nm3℃, 공기예열기의 효율은 0.75로 한다.)

  1. 4.3%
  2. 5.2%
  3. 6.6%
  4. 7.2%
(정답률: 43%)
  • 공기예열기를 통해 회수된 폐열량을 연료의 발열량으로 나누어 연료 절감율을 계산합니다.
    ① [기본 공식]
    $$\text{절감율} = \frac{G \times C_p \times (T_1 - T_2) \times \eta}{H} \times 100$$
    ② [숫자 대입]
    $$\text{절감율} = \frac{13.6 \times 0.33 \times (300 - 150) \times 0.75}{9750} \times 100$$
    ③ [최종 결과]
    $$\text{절감율} = 5.2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 다음 약품중 부식방지용에 사용되지 않는 것은?

  1. 아황산나트륨
  2. 히드라진
  3. Morpholme(C4H3ONH)
  4. 수산화 나트륨
(정답률: 45%)
  • 부식방지제는 보일러 내부의 용존 산소를 제거하는 탈산소제나 pH를 조절하는 알칼리제 등이 사용됩니다. 아황산나트륨, 히드라진, Morpholme($C_{4}H_{3}ONH$)은 대표적인 부식방지제이지만, 수산화 나트륨은 강알칼리성 물질로 주로 pH 조절이나 세정에 사용되며 단독으로 부식방지용 약품으로 분류하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 다음 보일러의 부속장치중 여열장치가 아닌 것은?

  1. 과열기
  2. 송풍기
  3. 재열기
  4. 절탄기
(정답률: 78%)
  • 여열장치는 보일러에서 배출되는 폐열을 회수하여 효율을 높이는 장치입니다.
    과열기, 재열기, 절탄기는 모두 열을 회수하여 증기나 급수를 가열하는 여열장치에 해당하지만, 송풍기는 연소를 위해 공기를 강제로 공급하는 기계 장치이므로 여열장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 아래 조건일 때 절탄기용 주철관의 최소 두께 산출식은?

(정답률: 62%)
  • 주철관의 최소 두께는 내부 압력과 재료의 허용 응력을 고려하여 산출합니다.
    제시된 조건 $\sigma_a$ (허용인장응력), $D$ (안지름), $P$ (최고사용압력), $\alpha$ (계수)를 적용한 두께 산출 공식은 다음과 같습니다.
    ① [기본 공식]
    $$t = \frac{PD}{200\alpha\sigma_a - 1.2P + \alpha}$$
    ② [숫자 대입]
    $$t = \frac{PD}{200\alpha\sigma_a - 1.2P + \alpha}$$
    ③ [최종 결과]
    $$\text{정답: } $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 수관식 보일러에 대한 장점 설명으로 잘못된 것은?

  1. 보일러 순환이 좋고 효율이 높다.
  2. 증기 발생의 소요시간이 짧다.
  3. 스케일의 발생이 적고 청소가 용이하다.
  4. 관수 순환 방향이 일정하여 순환이 잘 된다.
(정답률: 65%)
  • 수관식 보일러는 가열 면적이 넓고 효율이 좋지만, 관의 지름이 작아 내부의 스케일이 쌓이기 쉽고 이를 제거하는 청소 작업이 매우 어렵다는 단점이 있습니다.
    따라서 스케일의 발생이 적고 청소가 용이하다는 설명은 수관식 보일러의 특징과 정반대되는 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 안지름이 150㎜, 살두께가 5㎝인 연동제(軟銅製)의 파이프 허용응력이 8㎏/mm2일 때 이 파이프에 몇 ㎏/cm2의 내압을 가할수 있는가? (단, C = 1㎜) (문제 오류로 실제 시험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

  1. 14.0
  2. 19.7
  3. 31.4
  4. 42.7
(정답률: 36%)
  • 파이프의 내압 계산은 허용응력과 파이프의 치수(안지름, 살두께)를 이용한 응력 공식을 사용합니다.
    ① [기본 공식] $P = \frac{2 \sigma t}{d}$
    ② [숫자 대입] $P = \frac{2 \times 8 \times 50}{150}$
    ③ [최종 결과] $P = 5.33$
    ※ 해당 문제는 문제 오류로 인해 실제 시험에서 모두 정답 처리되었으며, 제시된 정답 14.0은 계산 결과와 일치하지 않으나 지침에 따라 처리하였습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
