설비보전기사(구) 필기 기출문제복원 (2020-06-06)

설비보전기사(구) 2020-06-06 필기 기출문제 해설

이 페이지는 설비보전기사(구) 2020-06-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

설비보전기사(구)
(2020-06-06 기출문제)

목록

1과목: 설비 진단 및 계측

1. 공장의 환기 덕트 출구가 민가 쪽을 향하고 있어 소음이 문제가 되고 있을 때 대책으로 적절하지 않은 것은?

  1. 덕트 출구의 방향을 바꾼다.
  2. 덕트 출구의 면적을 작게 한다.
  3. 덕트 출구에 소음기를 설치한다.
  4. 덕트 출구 앞에 흡음 덕트를 붙인다.
(정답률: 88%)
  • 소음을 줄이기 위해서는 유속을 낮추거나 소음 전달 경로를 차단해야 합니다. 덕트 출구의 면적을 작게 하면 유속이 빨라져 오히려 소음이 증가하므로 적절하지 않은 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 유체의 흐름에 따라 회전하는 회전자로 케이스 사이의 공극에 유체를 연속적으로 취입해서 송출이라는 동작을 반복하여 회전자의 운동 횟수로 유량을 측정하는 유량계는?

  1. 면적식 유량계
  2. 용적식 유량계
  3. 전자식 유량계
  4. 차압식 유량계
(정답률: 81%)
  • 회전자의 운동 횟수를 통해 유량을 측정하는 방식은 일정 용적의 공간에 유체를 가두어 송출하는 원리를 이용한 것입니다. 이러한 메커니즘을 사용하는 유량계는 용적식 유량계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 회전수 계측법 중 전자식 검출법에 대한 설명으로 틀린 것은?

  1. 전원이 필요 없다.
  2. 내구성이 우수하다.
  3. 자속 밀도의 변화를 이용한다.
  4. 정지에 가까운 저속검출에 적합하다.
(정답률: 73%)
  • 전자식 검출법은 자속 밀도의 변화를 이용하며 내구성이 우수하고 전원이 필요 없는 특성이 있으나, 정지에 가까운 저속 영역에서는 신호 검출이 어렵다는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 진동 측정 파리미터를 선정할 때 일반적으로 속도를 많이 활용하는 이유로 틀린 것은?

  1. 인체의 감도는 일반적으로 속도에 비례한다.
  2. 진동에 의한 설비의 피로는 진동속도에 반비례한다.
  3. 진동에 의해 발생하는 에너지는 진동 속도의 제곱에 비례한다.
  4. 과거의 경험적 기준 값은 대부분 속도가 일정할 때의 기준이다.
(정답률: 69%)
  • 설비의 피로는 진동속도에 비례하여 증가하므로, 반비례한다는 설명은 틀린 내용입니다.

    오답 노트
    인체 감도: 일반적으로 진동속도에 비례하여 반응함
    에너지: 진동에 의해 발생하는 에너지는 진동속도의 제곱에 비례함
    경험적 기준: 과거의 많은 기준 값들이 속도를 기반으로 설정됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

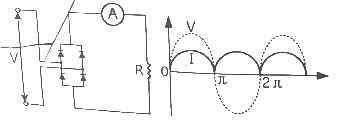

5. 다음 그림은 어떤 정류인가?

  1. 교류
  2. 직류
  3. 반파 정류
  4. 전파 정류
(정답률: 71%)
  • 제시된 회로도는 다이오드 4개를 이용한 브릿지 정류 회로이며, 출력 전압 파형이 음의 영역 없이 모두 양의 방향으로 나타나는 전파 정류의 특성을 보이고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 진동 차단기의 요구조건으로 틀린 것은?

  1. 강성이 충분히 작아서 차단 능력이 있어야 한다.
  2. 강성은 작되 걸어준 하중을 충분히 견딜 수 있어야 한다.
  3. 온도, 습도, 화학적 변화 등에 의해 견딜 수 있어야 한다.
  4. 진동발생 기계에서 외부로 진동이 잘 전달되도록 해야 한다.
(정답률: 77%)
  • 진동 차단기의 목적은 기계에서 발생하는 진동이 외부 구조물로 전달되는 것을 막는 것입니다. 따라서 진동이 외부로 잘 전달되도록 해야 한다는 설명은 차단기의 기본 목적에 정면으로 위배됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 진동을 측정할 때 진동 센서를 부착하는 가장 적절한 위치는?

  1. 댐퍼
  2. 커플링
  3. 모터 축
  4. 베어링 하우징(케이스)
(정답률: 77%)
  • 진동 측정 센서는 진동 신호를 가장 안정적이고 정확하게 전달받을 수 있는 지점에 설치해야 합니다.
    베어링 하우징(케이스)은 베어링의 진동이 직접 전달되면서도 고정되어 있어 안정적인 측정이 가능한 최적의 위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 1자유도 진동시스템에서 비감쇠일 때 고유진동주파수에 대한 설명으로 옳은 것은? (단, 스프링상수 : k[kgf/mm], 질량 : m[kg]이다.)

  1. 고유진동주파수는 으로 나타낸다.
  2. 고유진동주파수는 시스템의 스프링상수에 비례한다.
  3. 고유진동주파수와 강제진동주파수가 일치하면 시스템이 안정된다.
  4. 고유진동주파수는 외부로부터 주기적인 힘이 가해짐으로써 발생하는 진동 현상이다.
(정답률: 67%)
  • 비감쇠 1자유도 시스템의 고유진동주파수는 질량과 스프링상수에 의해 결정되며, 공식상 스프링상수의 제곱근에 비례하여 증가합니다.
    $$f = \frac{1}{2\pi} \sqrt{\frac{k}{m}}$$

    오답 노트
    고유진동주파수는 $\frac{1}{2\pi} \sqrt{\frac{k}{m}}$로 나타내며, 고유진동주파수와 강제진동주파수가 일치하면 공진 현상이 발생하여 시스템이 불안정해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가속도 센서의 부착방법 중 사용할 수 있는 주파수 영역이 넓고 정확도가 우수하나 가속도계 이동 및 고정시간이 길고 고정 시 구조물에 탭 작업을 하여 고정하는 방법은?

  1. 손고정
  2. 나사고정
  3. 왁스고정
  4. 영구자석고정
(정답률: 90%)
  • 구조물에 구멍을 뚫고 암나사를 가공하는 탭(TAP) 작업을 통해 고정하는 방식은 나사고정입니다. 이 방법은 고정 시간이 길고 번거롭지만, 주파수 응답 영역이 넓고 측정 정확도가 매우 우수하다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 단순 진동수의 운동이 정현적으로 발생하고 있다. 진동 속도가 v[m/s](피크 값)이고, 이 때의 진동 주파수가 f[Hz]일 때 진동 가속도[m/s2]를 구하는 식으로 옳은 것은?

  1. 2π×f×v
(정답률: 78%)
  • 정현파 진동에서 가속도는 속도를 시간에 대해 미분한 값이며, 각주파수 $\omega = 2\pi f$를 곱하여 구할 수 있습니다.
    ① [기본 공식] $a = 2\pi f v$
    ② [숫자 대입] $a = 2\pi \times f \times v$
    ③ [최종 결과] $a = 2\pi f v$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 질량 불균형(Unbalance)에 의해 발생하는 진동특성의 설명으로 틀린 것은?

  1. 회전수가 증가할수록 진동레벨이 높게 나타난다.
  2. 주기적인 충격피크를 볼수 있는 파형이 나타난다.
  3. 회전 주파수 1× 성분의 분명한 주파수가 나타난다.
  4. 질량 불균형에 의한 진동은 수평·수직 방향에 최대의 진폭이 발생한다.
(정답률: 49%)
  • 질량 불균형(Unbalance)은 회전축의 질량 분포가 불균형할 때 발생하며, 회전 주파수 $1\times$ 성분이 뚜렷하게 나타나고 회전수가 증가할수록 진동 레벨이 높아지는 특성이 있습니다.

    오답 노트
    주기적인 충격피크: 이는 질량 불균형이 아닌 베어링 결함이나 기어 마모 등 충격성 진동에서 나타나는 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 제어량과 목표값을 비교하고 그들이 일치하도록 정정 동작을 하는 제어는?

  1. 순차 제어
  2. 조건 제어
  3. 시퀀스 제어
  4. 피드백 제어
(정답률: 82%)
  • 제어량과 목표값을 비교하여 그 차이를 줄이도록 정정 동작을 수행하는 제어 방식은 피드백 제어이며, 이는 폐회로 제어 또는 되먹임 제어라고도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 진동의 크기를 바르게 표현한 것은?

  1. 편진폭(피크값) : 정측의 최댓값에서 부측의 최댓값까지의 합이다.
  2. 전진폭 : 정측이나 부측에서 진동량 절댓값의 최댓값이다.
  3. 실효값 : 진동에너지를 표현하는 것에 적합한 rms 값이다.
  4. 평균값 : 진동량을 평균한 값으로 정현파의 경우 피클값의 1/√2 이다.
(정답률: 74%)
  • 실효값은 진동 에너지를 표현하는 데 가장 적합한 $rms$ 값입니다.

    오답 노트
    편진폭: 정측과 부측 최댓값의 합이 아닌, 한쪽 방향의 최대 변위입니다.
    전진폭: 정측과 부측 최댓값의 합을 의미합니다.
    평균값: 정현파의 경우 피크값의 $2/\pi$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 소음을 측정하기 위해 공장에서 준비해야 할 자료가 아닌 것은?

  1. 공장 배치도
  2. 기계 배치도
  3. 생산 현황도
  4. 작업 공정도
(정답률: 85%)
  • 소음 측정 시에는 소음원의 위치와 주변 구조를 파악하기 위한 공장 배치도, 소음 발생 기계의 위치를 확인하는 기계 배치도, 소음 발생 공정을 파악하는 작업 공정도가 필수적입니다.

    오답 노트
    생산 현황도: 생산량이나 작업 실적 정보는 소음 측정과 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 압력측정방법 중 탄성 방식이 아닌 것은?

  1. 벨로스식 압력계
  2. 부르동관식 압력계
  3. 자동 용량식 압력계
  4. 다이어프램식 압력계
(정답률: 58%)
  • 벨로스, 부르동관, 다이어프램은 모두 재료의 탄성 변형을 이용해 압력을 측정하는 방식이지만, 자동 용량식 압력계는 정전 용량의 변화를 이용하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 크고 작은 두 소리를 동시에 들을 때, 큰 소리만 듣고 작은 소리는 듣지 못하는 현상은?

  1. 음의 반사
  2. 마스킹 효과
  3. 중첩의 원리
  4. Doppler 효과
(정답률: 89%)
  • 강한 소리가 약한 소리의 가청도를 떨어뜨려, 큰 소리 때문에 작은 소리를 듣지 못하게 되는 현상을 마스킹 효과라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다른 진동체상의 고정된 기준점에 대하여 어느 진동체의 상대적인 이동을 의미하며, 순간적인 위치 및 시간 지연을 무엇이라 하는가?

  1. 위상
  2. 진폭
  3. 주파수
  4. 포락선
(정답률: 76%)
  • 기준점에 대한 진동체의 상대적인 위치나 시간적 지연 상태를 나타내는 개념을 위상이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 신호 전송의 노이즈 대책으로 접지 시 주의사항으로 적절하지 않은 것은?

  1. 가능한 여러 지점으로 접지할 것
  2. 직렬 배선을 피하고 병렬로 할 것
  3. 가능한 굵은 도선(도체)을 사용할 것
  4. 실드 피복, 패널류는 필히 접지할 것
(정답률: 76%)
  • 접지 지점이 필요 이상으로 많아지면 루프가 형성되어 오히려 노이즈가 증가하고 신호 전송 수준을 떨어뜨릴 수 있으므로, 가능한 여러 지점으로 접지하는 것은 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 진동체에 물리량이 주어졌을 때 그 진동체가 갖는 특정한 값을 가진 진동수와 파장만의 진동만이 허용될 때의 진동은?

  1. 강제 진동
  2. 고유 진동
  3. 탄성 진동
  4. 흡음 진동
(정답률: 83%)
  • 물체 고유의 물리적 특성에 의해 결정되며, 특정한 진동수와 파장만을 가지는 진동을 고유 진동이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 소음의 가청음압과 가청주파수에 대한 설명으로 옳은 것은?

  1. 최저 가청주파수는 0Hz이다.
  2. 최대 가청주파수는 10000Hz이다.
  3. 최대 가청음압은 60Pa 또는 130dB이다.
  4. 최저 가청음압은 2×10-3Pa 또는 0dB이다.
(정답률: 72%)
  • 인간이 들을 수 있는 소리의 범위인 가청 영역에 대한 설명입니다. 최대 가청음압은 $60\text{Pa}$ 또는 $130\text{dB}$가 맞습니다.

    오답 노트
    최저 가청주파수: $20\text{Hz}$
    최대 가청주파수: $20\text{kHz}$
    최저 가청음압: $2 \times 10^{-5}\text{Pa}$ 또는 $0\text{dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비관리

21. 계측작업 및 방법의 관리와 합리화를 위한 방법과 가장 거리가 먼 것은?

  1. 안전관리의 향상
  2. 계측 작업의 표준화
  3. 계측 정밀도의 유지향상
  4. 계측기의 사용, 취급법의 적정화
(정답률: 80%)
  • 계측작업의 관리와 합리화는 측정의 정확도와 효율성을 높이는 것이 핵심입니다. 따라서 계측 작업의 표준화, 정밀도의 유지향상, 사용 및 취급법의 적정화가 주요 방법이며, 안전관리의 향상은 일반적인 안전 관리 영역으로 계측 합리화의 직접적인 방법과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 설비투자 및 대체의 경제성 평가를 할 때 비교하는 대안 사이에서 조업비용이나 자본비용 면에서 계산하여 판정하는 원가비교법에 해당되지 않는 것은?

  1. 연간비용법
  2. 현가비교법
  3. 제조원가비교법
  4. 자본회수 기간법
(정답률: 62%)
  • 원가비교법은 조업비용과 자본비용을 수치화하여 경제성을 판정하는 방법으로 연간비용법, 현가비교법, 제조원가비교법이 이에 해당합니다. 자본회수 기간법은 투자 원금을 회수하는 데 걸리는 '시간'에 초점을 맞춘 방법이므로 원가비교법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 공장 에너지 관리 중 열관리 방법에 해당되지 않는 것은?

  1. 소음 관리
  2. 연소 관리
  3. 연료 관리
  4. 열계측 관리
(정답률: 83%)
  • 열관리 방법은 에너지 효율을 높이기 위해 연료, 연소, 열계측 등을 관리하는 것을 의미합니다. 소음 관리는 환경 및 작업 안전 관리 영역에 해당하며 열에너지 관리와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 가공 및 조립형 설비손실에 포함되지 않는 것은?

  1. 고장 손실
  2. 시가동 손실
  3. 공정불량 손실
  4. 속도저하 손실
(정답률: 66%)
  • 가공 및 조립형 설비손실은 일반적으로 고장 손실, 속도저하 손실, 공정불량 손실 등으로 구성됩니다.

    오답 노트
    시가동 손실: 시험가동 시 발생하는 손실로, 일반적인 가공 및 조립형 설비손실 분류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 원자재의 양, 질, 비용, 납기 등의 확보가 곤란할 경우 원자재를 자사생산으로 바꾸어 기업 방위를 도모하는 투자는?

  1. 후생 투자
  2. 방위적 투자
  3. 합리적 투자
  4. 공격적 투자
(정답률: 82%)
  • 원자재의 수급 불안정 등 외부 리스크로부터 기업을 보호하기 위해 자사 생산 체제로 전환하여 안정성을 확보하는 투자를 방위적 투자라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 이론사이클 시간과 실제사이클 시간과의 차이에서 발생하는 로스는?

  1. 고장 로스
  2. 조정 로스
  3. 속도저하 로스
  4. 계획정지 로스
(정답률: 86%)
  • 이론적으로 설정된 사이클 시간보다 실제 가동 시간이 더 길어질 때 발생하는 시간적 손실을 속도저하 로스라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 일시 정체 로스에 대한 대책으로 가장 거리가 먼 것은?

  1. 현상을 잘 파악할 것
  2. 최적 조건을 파악할 것
  3. 미세한 결함도 시정할 것
  4. 간단한 결함은 무시할 것
(정답률: 86%)
  • 일시 정체 로스를 줄이기 위해서는 현상과 최적 조건을 정확히 파악하고 미세한 결함까지 시정하는 세밀한 관리가 필요합니다. 따라서 간단한 결함은 무시할 것이라는 접근은 대책으로 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 어떤 특정 환경과 운전 조건 하에서 어느 주어진 시점 동안 명시된 특정 기능을 성공적으로 수행할 수 있는 확률을 무엇이라 하는가?

  1. 효용성
  2. 신뢰성
  3. 유용성
  4. 생산성
(정답률: 79%)
  • 특정 환경과 운전 조건 하에서 주어진 시간 동안 명시된 기능을 성공적으로 수행할 확률을 신뢰성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 예방보전의 효과로 틀린 것은?

  1. 유효손실의 감소와 설비 가동률의 향상
  2. 설비 갱신기간의 연장에 의한 설비 투자액의 경감
  3. 긴급용 예비기기의 필요성 증가와 자본투자의 증가
  4. 고장으로 인한 생산예정의 지연으로 발생하는 납기지연의 감소
(정답률: 80%)
  • 예방보전은 설비의 수명을 연장시켜 투자액을 경감하고 가동률을 향상시키며 납기 지연을 감소시키는 효과가 있습니다. 따라서 긴급용 예비기기의 필요성을 줄여 자본투자를 감소시키는 것이 올바른 효과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 자주보전에 관한 설명 중 틀린 것은?

  1. 자주보전은 운전자 스스로 전개하는 하나의 보전 활동이다.
  2. 작업자는 단순한 조직에만 그치는 것이 아니라 설비보전업무도 수행할 수 있도록 해야 한다.
  3. 자주보전 활동은 고장 및 불량을 극소화하여 보전효율 달성을 목적으로 하는 체계화된 활동이다.
  4. 자주보전의 핵심은 자기(운전자)가 운전설비는 운전자 스스로가 관리함으로써 현장 개선의 일익을 담당한다.
(정답률: 50%)
  • 자주보전은 운전자가 스스로 설비를 관리하여 현장 개선에 참여하는 활동입니다. 고장 및 불량을 극소화하여 보전효율 달성을 목적으로 하는 체계화된 활동은 자주보전이 아닌 예방보전의 특징입니다.
  • 자주보전이 체계적이지 않다고 할 수는 없으나, 고장 및 불량을 목적으로 하는 체계화된 활동은 예방보전의 개념으로 작업자 중심의 자주보전에 적당한 설명은 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 시스템의 잠재적 결함을 조직적으로 규명하고 조사하는 설계 기법의 하나로서 설비 사용자에게도 설비의 끊임없는 평가와 개선을 실시할 수 있는 고장 유형, 영향 분석 기법은?

  1. PM 분석
  2. QM 분석
  3. FTA 분석
  4. FMECA 분석
(정답률: 69%)
  • FMECA 분석은 제품의 초기 개발 단계부터 완제품 운영 과정까지 발생 가능한 고장 유형을 찾아내고, 그 영향과 치명도를 분석하여 잠재적 결함을 조직적으로 규명하는 설계 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 치공구 관리에서 보전 단계에서 해당하지 않는 것은?

  1. 공구의 검사
  2. 공구의 보관과 대출
  3. 공구의 제작 및 수리
  4. 공구 소요량의 계획 및 보충
(정답률: 60%)
  • 치공구 관리의 보전 단계는 공구의 제작 및 수리, 검사, 보관과 공급, 연삭 과정까지를 포함합니다. 공구 소요량의 계획 및 보충은 보전 단계가 아닌 관리 및 계획 단계에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 설비보전 요소에 해당되지 않는 것은?

  1. 열화방지
  2. 열화지연
  3. 열화회복
  4. 열화측정
(정답률: 79%)
  • 설비보전의 핵심 요소는 설비의 성능 저하를 막고 회복시키는 것입니다. 여기에는 열화 방지, 열화 회복, 그리고 상태를 파악하는 열화 측정이 포함됩니다. 열화지연은 별도의 독립된 보전 요소로 구분하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 설비보전시스템에서 체계도를 구성할 때, 가장 먼저 고려할 사항은?

  1. 생산계획
  2. 보전계획
  3. 표준설정
  4. 보전예방
(정답률: 64%)
  • 설비보전시스템의 체계도를 구성할 때는 기업의 전체적인 목표인 생산계획이 가장 우선시되어야 합니다. 전체적인 흐름은 생산계획 수립 $\rightarrow$ 표준설정 $\rightarrow$ 보전계획 수립 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 수리공사를 하기 위해서는 절차, 재료, 공수 등 공사 견적을 실시하게 되는데 수리공사 견적법으로 사용되지 않는 것은?

  1. 경험법
  2. 실적 자료법
  3. 표준 개량법
  4. 표준 자료법
(정답률: 59%)
  • 수리공사 견적법은 크게 경험법, 실적 자료법, 표준 자료법의 3가지로 구분됩니다. 표준 자료법은 표준이 되는 기존 자료를 바탕으로 견적을 내는 방식이며, 표준 개량법이라는 견적 방식은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 품질 개선활동을 위하여 현상파악에 사용되는 수법 중 불량품, 결점, 사고 건수 등의 현상이나 원인별로 데이터를 내고 수량이 많은 순서로 나열하여 크기를 막대그래프로 나타내는 것은?

  1. 관리도
  2. 산정도
  3. 파레토도
  4. 히스토그램
(정답률: 74%)
  • 데이터를 수량이 많은 순서대로 나열하여 막대그래프로 나타냄으로써 핵심적인 소수 원인을 찾아내는 수법은 파레토도입니다.

    오답 노트
    관리도: 공정의 상태를 파악하여 이상 유무를 판별하는 도구
    산정도: 데이터의 분산 정도를 파악하는 도구
    히스토그램: 데이터의 분포 형태를 파악하는 도구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 설비배치 계획이 필요한 경우가 아닌 것은?

  1. 신제품의 제조
  2. 작업장의 확장
  3. 새 공장의 건설
  4. 작업자 신규 채용
(정답률: 87%)
  • 설비배치 계획은 생산 공정의 효율성을 높이기 위해 물리적인 공간과 설비를 재구성하는 활동입니다. 신제품 제조, 작업장 확장, 새 공장 건설은 모두 설비의 위치나 배치를 변경해야 하는 상황이지만, 작업자 신규 채용은 인적 자원의 충원일 뿐 설비의 물리적 배치를 변경해야 하는 필수 사유는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 설비배치의 분석 기법에 해당되지 않은 것은?

  1. MTBF분석
  2. 자재흐름분석
  3. 제품수량분석
  4. 흐름활동 상호관계 분석
(정답률: 73%)
  • MTBF(Mean Time Between Failures)는 평균 장애 간격을 의미하며, 설비의 신뢰성과 가용성을 평가하는 지표이지 설비배치를 분석하는 기법이 아닙니다.

    오답 노트
    자재흐름분석, 제품수량분석, 흐름활동 상호관계 분석: 모두 효율적인 설비배치를 위해 사용되는 분석 기법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 상비품 품목결정방식 중 상비수방식의 특성으로 틀린 것은?

  1. 관리수속이 간단하다.
  2. 재고금액이 적어진다.
  3. 구입단가가 경제적이다.
  4. 재질변경에 따른 손실이 많다.
(정답률: 61%)
  • 상비수방식은 관리 절차가 간단하고 구입단가가 경제적이라는 장점이 있지만, 대량으로 재고를 보유하므로 재고금액이 많아진다는 단점이 있습니다.

    오답 노트
    관리수속 간단, 구입단가 경제적, 재질변경 시 손실 많음: 모두 상비수방식의 올바른 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 상비품의 발주방식 중 주문량과 주문점을 균등하게 한 것으로 용량이 균등한 두 개의 같은 용량, 용기를 상호적으로 사용하여, 한쪽 용기 내의 물품을 다 소모했을 경우에 용량분의 주문을 하는 것은?

  1. 복책법
  2. 포장법
  3. 정기 발주방식
  4. 사용고 발주방식
(정답률: 62%)
  • 복책법은 주문량과 주문점을 균등하게 설정하여, 동일한 용량의 용기 두 개를 상호 교대로 사용하는 방식입니다. 한쪽 용기의 물품을 모두 소모한 시점에 해당 용량만큼을 즉시 주문하는 것이 핵심입니다.

    오답 노트
    포장법: 주문점에 해당하는 양을 복수로 포장하는 방식
    정기 발주방식: 일정한 시기마다 발주량을 조절하여 주문하는 방식
    사용고 발주방식: 최고 재고량을 정하고 사용한 양만큼 보충하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계일반 및 기계보전

41. 구성인선(Built up edge)의 방지대책으로 틀린 것은?

  1. 경사각을 작게 할 것
  2. 절삭 깊이를 적게 할 것
  3. 절삭속도를 빠르게 할 것
  4. 절삭공구의 인선을 날카롭게 할 것
(정답률: 62%)
  • 구성인선(Built-up edge)을 방지하기 위해서는 칩의 용착을 막고 배출을 원활하게 해야 합니다. 따라서 경사각을 크게 하여 칩의 흐름을 좋게 만들어야 하며, 경사각을 작게 하는 것은 오히려 구성인선을 촉진시키는 요인이 됩니다.

    오답 노트
    절삭 깊이를 적게 함, 절삭속도를 빠르게 함, 인선을 날카롭게 함: 모두 구성인선 발생을 억제하는 올바른 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 측정공구 중 비교측정에 사용되는 측정기는?

  1. 측장기
  2. 옵티미터
  3. 마이크로미터
  4. 버니어 캘리퍼스
(정답률: 61%)
  • 옵티미터는 빛의 간섭이나 굴절 등을 이용하는 광학식 비교 측정기로, 기준 치수와 비교하여 측정값을 얻는 비교측정기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 나사의 표시법에서 M10-6H/6g에 대한 설명으로 맞는 것은?

  1. 미터 보통나사(M10) 수나사 6H와 암나사 6g의 조합
  2. 미터 보통나사(M10) 암나사 6H와 수나사 6g의 조합
  3. 미터 관용평행나사(M10) 수나사 6H와 암나사 6g의 조합
  4. 미터 관용평행나사(M10) 암나사 6H와 수나사 6g의 조합
(정답률: 73%)
  • M10은 미터 보통나사를 의미하며, 나사의 공차 표시에서 대문자(6H)는 암나사를, 소문자(6g)는 수나사를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 내스케일성 및 고온산화 방지를 위하여 실시하는 표면경화 열처리 방법으로 강재를 가열하여 그 표면에 알루미늄을 확산침투시키는 것은?

  1. 크로미아징
  2. 칼로라이징
  3. 세라다이징
  4. 실리콘나이징
(정답률: 79%)
  • 강재 표면에 알루미늄을 확산 침투시켜 내스케일성과 고온 산화 방지 능력을 높이는 표면경화 열처리 방법은 칼로라이징입니다.

    오답 노트
    크로미아징: 크롬 침투
    세라다이징: 아연 침투
    실리콘나이징: 실리콘(Si) 침투
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 펌프에서 수격현상의 특징으로 틀린 것은?

  1. 밸브를 급격히 열거나 닫을 때 발생한다.
  2. 펌프의 동력이 급속히 차단될 때 나타난다.
  3. 관로에서 유속의 급격한 변화에 의한 압력이 상승 또는 하강하는 현상이다.
  4. 펌프 내부에서 흡입 양정이 높거나 흐름 속도가 국부적으로 빨라져 기포가 발생하거나 유체가 증발한다.
(정답률: 78%)
  • 수격현상은 유속의 급격한 변화로 인해 압력이 변동하며 충격이 발생하는 현상입니다.

    오답 노트
    펌프 내부에서 흡입 양정이 높거나 유속이 빨라져 기포가 발생하는 현상은 공동현상(캐비테이션)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 압축기 베어링의 사고와 원인 중 이상음의 발생 원인이 아닌 것은?

  1. 오일 냉각 부족
  2. 기름의 노화 오염
  3. 윤활유 종류의 부적합
  4. 윤활유의 적정 유량 유지
(정답률: 80%)
  • 베어링의 이상음은 주로 윤활 불량이나 오염으로 인해 발생합니다. 윤활유의 적정 유량을 유지하는 것은 베어링의 정상적인 작동을 돕는 올바른 관리 방법이므로 사고의 원인이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 베어링의 열 박음에서 가열끼움을 하려고 할 때 가열방법으로 가장 거리가 먼 것은?

  1. 수증기로 가열
  2. 기름으로 가열
  3. 액화질소로 가열
  4. 가스토치로 가열
(정답률: 73%)
  • 열 박음은 부품을 가열하여 팽창시킨 후 끼우는 방식입니다. 액화질소는 극저온 물질로 가열이 아닌 냉각(수축) 시에 사용하므로 가열 방법으로 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 송풍기의 주요 구성품이 아닌 것은?

  1. 케이싱
  2. 피스톤
  3. 임펠러
  4. 축 베어링
(정답률: 80%)
  • 송풍기는 케이싱, 임펠러, 축 베어링 등으로 구성되며, 피스톤은 송풍기가 아닌 왕복동식 펌프의 핵심 구성 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 고무 스프링의 특징으로 옳은 것은?

  1. 감쇠작용이 커서 진동의 절연이나 충격 흡수에 좋다.
  2. 노화와 변질 방지를 위하여 기름을 발라 두어야 한다.
  3. 인장력에 강하지만 압축력에 약하므로 압축하중을 피하는 것이 좋다.
  4. 크기 및 모양을 자유로이 선택할 수는 없고 여러 가지 용도로 사용이 불가능하다.
(정답률: 71%)
  • 고무 스프링은 재료 특성상 감쇠작용이 매우 커서 진동 절연이나 충격 흡수용으로 매우 적합합니다.

    오답 노트
    노화 방지를 위해 기름을 바르는 행위: 금지
    인장력과 압축력: 압축력에 강하고 인장력에 약함
    크기 및 모양: 자유롭게 선택 가능하며 다양한 용도로 사용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보스와 축의 둘레에 많은 키를 깎아 붙인 것과 같은 것으로 일반적인 키 보다 훨씬 큰 동력을 전달시킬 수있고 내구력이 커서 자동차, 공작기계 발전용 증기 터빈 등에 이용되는 체결용 기계요소는?

  1. 스플라인
  2. 테이퍼 핀
  3. 미끄럼 키
  4. 플랜지 너트
(정답률: 65%)
  • 축과 보스 둘레에 여러 개의 키를 깎아 만든 형태로, 일반 키보다 큰 동력을 전달할 수 있고 내구력이 뛰어나 자동차나 공작기계, 발전용 증기 터빈 등에 주로 사용되는 체결 요소는 스플라인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 일반전인 래핑(lapping)의 특성으로 틀린 것은?

  1. 가공면은 윤활성 및 내마모성이 좋다.
  2. 정밀도가 높은 제품을 가공할 수 있다.
  3. 가공이 간단하고 대량생산이 가능하다.
  4. 먼지의 발생이 없고 가공면에 랩제가 잔류하지 않는다.
(정답률: 70%)
  • 래핑은 랩제(절삭입자 분말)를 사용하여 정밀하게 가공하는 방법이므로, 가공 과정에서 분진이 발생하며 가공 후 면에 랩제가 잔류할 수밖에 없는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 스프링의 도시 방법을 설명한 내용 중 틀린 것은?

  1. 겹판 스프링은 일반적으로 스프링 판이 수평인 상태에서 그린다.
  2. 조립도, 설명도 등에서 코일 스프링을 도시하는 경우에는 그 단면만을 나타내어도 좋다.
  3. 코일 스프링, 벌류트 스프링, 스파이럴 스프링 및 접시 스프링은 일반적으로 무하중 상태에서 그린다.
  4. 스프링의 종류 및 모양만을 간략도로 나타내는 경우에는 스프링 재료의 중심선만을 일점쇄선으로 그린다.
(정답률: 71%)
  • 스프링의 간략도 도시 방법은 규격에 따라 정해져 있습니다. 스프링의 종류와 모양만을 간략하게 나타낼 때는 중심선을 일점쇄선이 아닌 굵은 실선으로 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 보전용 재료 중 방청 윤활유의 종류와 기호가 잘못 연결된 것은?

  1. 1종(1호) : KP-7
  2. 1종(2호) : KP-8
  3. 1종(3호) : KP-9
  4. 1종(4호) : KP-10
(정답률: 82%)
  • 방청윤활유의 종류별 기호 체계를 정확히 구분해야 합니다. 1종은 KP-7(1호), KP-8(2호), KP-9(3호)로 분류되며, KP-10 계열은 2종에 해당합니다.

    오답 노트
    1종(4호) : KP-10은 존재하지 않으며, KP-10-1, KP-10-2, KP-10-3은 방청윤활유 2종에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 감속기의 양호한 조립상태를 유지하기 위한 조치로 적절하지 못한 것은?

  1. 이상의 조기발견
  2. 정확한 윤활의 유지
  3. 빈번한 분해수리 실시
  4. 이 면의 마모상태 파악
(정답률: 86%)
  • 감속기의 성능을 유지하기 위해서는 정밀한 조립 상태가 중요합니다. 빈번한 분해수리 실시는 오히려 조립 불량을 유발하여 기계적 정밀도를 떨어뜨릴 수 있으므로 적절하지 않은 조치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 일반적인 탄산가스 아크 용접의 특징으로 틀린 것은?

  1. 가시 아크이므로 시공이 편리하다.
  2. 바람의 영향을 받지 않으므로, 방풍 장치가 필요 없다.
  3. 전류밀도가 높아 용입이 깊고 용접 속도를 빠르게 할 수 있다.
  4. 용제를 사용하지 않아 슬래그의 혼입이 없고, 용접 후의 처리가 간단하다.
(정답률: 79%)
  • 탄산가스 아크 용접은 보호 가스로 $CO_{2}$를 사용하는데, 바람이 심한 곳에서는 이 가스가 비산되어 용접 비드를 보호하는 쉴드 역할을 제대로 수행하지 못합니다. 따라서 바람의 영향을 많이 받으므로 반드시 방풍 장치가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 응력집중에 의한 축의 파단원인으로 가장 거리가 먼 것은?

  1. 키 홈의 마모
  2. 축의 가공 불량
  3. 설계 형상의 오류
  4. 커플링 중심내기 불량
(정답률: 69%)
  • 응력집중은 형상의 급격한 변화나 가공 결함으로 인해 특정 부위에 응력이 몰리는 현상입니다. 축의 가공 불량, 설계 형상 오류, 커플링 중심내기 불량은 모두 응력집중을 유발하는 직접적인 원인이 되지만, 키 홈의 마모는 응력집중보다는 마찰과 마모에 의한 손상에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 압축기의 배관에 대한 설명으로 옳은 것은?

  1. 배관 길이는 가능한 길게 한다.
  2. 압축기와 탱크 사이의 배관은 클수록 좋다.
  3. 배관도중의 하부에는 드레인 밸브를 부착한다.
  4. 압축기의 분해, 조립과 관계없이 배관의 지름을 크게 한다.
(정답률: 79%)
  • 압축기 배관 하부에는 응축수나 이물질이 고일 수 있으므로, 이를 배출하기 위한 드레인 밸브를 반드시 설치해야 합니다.

    오답 노트
    배관 길이는 짧게 해야 압력 손실이 적으며, 배관 지름은 유속과 압력 강하를 고려하여 적정하게 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 토출관이 짧은 저 양정(전 양정 약 10m 이하 펌프의 토출관에 설치하는 역류방지 밸브로 가장 적당한 것은?

  1. 앵글 밸브
  2. 푸트 밸브
  3. 반전 밸브
  4. 플랩 밸브
(정답률: 78%)
  • 플랩 밸브는 밸브 시트가 수평으로 설치되어 덮개(플랩)가 위아래로 움직이는 구조로, 토출관이 짧고 양정이 낮은 펌프의 역류 방지에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 불량·수정로스에서 불량을 해결하기 위한 대책으로 가장 거리가 먼 것은?

  1. 요인계통을 재검토 할 것
  2. 현상의 관찰을 충분히 할 것
  3. 원인을 한 가지로 정하고, 그 부분만 수정할 것
  4. 요인 중에 숨은 결함의 체크 방법을 재검토 할 것
(정답률: 84%)
  • 불량 해결을 위해서는 다각적인 분석과 검토가 필수적입니다. 원인을 단 하나로 단정 짓고 그 부분만 수정하는 방식은 숨겨진 다른 원인을 놓칠 수 있어 근본적인 해결책이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 전동기 내 베어링의 발열에 대한 원인이 아닌 것은?

  1. 윤활제의 부적합
  2. 베어링 조립불량
  3. 냉각 팬 축에 억지 끼워 맞춤
  4. 체인, 벨트 등의 지나친 팽팽함
(정답률: 66%)
  • 베어링 발열은 윤활제 부적합, 조립 불량, 외부 구동부(체인, 벨트)의 과도한 장력 등으로 인해 발생합니다.

    오답 노트
    냉각 팬 축에 억지 끼워 맞춤: 냉각 팬은 전동기 외부에 설치되어 있어 내부 베어링 발열의 직접적인 원인이 되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 윤활관리

61. 그리스의 급유방법 중 자기순환급유법의 윤활장치로 적합한 장치는?

  1. 링 급유장치
  2. 밀봉 베어링
  3. 칼라 급유장치
  4. 패드 급유장치
(정답률: 61%)
  • 그리스 급유 방식 중 자기순환급유법에 적합한 장치는 밀봉 베어링입니다.

    오답 노트
    링 급유장치, 칼라 급유장치, 패드 급유장치: 그리스가 아닌 윤활유를 사용하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 윤활유의 물리적, 화학적 성질에 대한 설명으로 틀린 것은?

  1. 유동점이란 오일이 흐를 수 있는 가장 높은 온도를 말한다.
  2. 점도란 액체가 유동할 때 나타나는 내부저항을 말한다.
  3. 전산가는 오일 중에 포함되어 있는 산성 성분의 양을 말한다.
  4. 점도지수란 온도의 변화에 따른 윤활유의 점도변화를 나타내는 수치이다.
(정답률: 67%)
  • 유동점은 오일이 유동성을 유지하며 흐를 수 있는 가장 낮은 온도를 의미합니다.

    오답 노트
    점도: 액체의 내부 저항을 의미함
    전산가: 오일 내 산성 성분의 양을 의미함
    점도지수: 온도 변화에 따른 점도 변화 정도를 나타내는 수치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 윤활관리의 주요기능이 아닌 것은?

  1. 마모 방지
  2. 마찰 손실 방지
  3. 방청 작용 방지
  4. 녹아 붙음 방지
(정답률: 68%)
  • 윤활관리의 주요 기능은 마찰과 마모를 줄이고, 부식을 막는 방청 작용을 통해 기계를 보호하는 것입니다.

    오답 노트
    방청 작용 방지: 방청 작용(녹 방지)은 윤활의 핵심 기능이므로, 이를 방지하는 것이 아니라 촉진해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 미끄럼 베어링의 급유법으로 가장 적합하지 않은 방식은?

  1. 순환식
  2. 분무식
  3. 유욕식
  4. 전손식
(정답률: 49%)
  • 미끄럼 베어링의 급유법은 크게 유욕식, 전손식, 순환식으로 구분됩니다.

    오답 노트
    분무식: 미끄럼 베어링의 일반적인 급유 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 설비의 고장원인 중 윤활로 인한 문제로 볼 수 없는 것은?

  1. 충분한 플러싱
  2. 과잉 및 과소급유
  3. 부적절한 오일 사용
  4. 이종 오일의 혼합사용
(정답률: 80%)
  • 플러싱(Flushing)은 배관이나 설비 내부의 이물질을 씻어내는 작업입니다. 충분한 플러싱을 통해 청정도를 확보하는 것은 고장을 예방하는 올바른 관리 방법이지 고장 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 윤활유제 급유법 대비 그리스계 급유법의 장점이 아닌 것은?

  1. 누설이 적다.
  2. 급유간격이 길다.
  3. 냉각작용이 우수하다.
  4. 밀봉성이 좋고 먼지 등의 침입이 적다.
(정답률: 76%)
  • 그리스는 반고체 상태이므로 누설 방지와 밀봉성이 좋고 급유 주기가 길다는 장점이 있지만, 액체 상태인 윤활유처럼 순환하며 열을 식히는 냉각작용은 현저히 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 윤활성은 다소 떨어지지만 불연성이란 이점으로 제철소 등의 고온개소 유압작동유로 사용되는 것은?

  1. EP 작동유
  2. 고온용 작동유
  3. 고점도지수 작동유
  4. 수-글리콜계 작동유
(정답률: 60%)
  • 수-글리콜계 작동유는 물과 글리콜의 혼합물로, 일반 광유계 작동유보다 윤활성은 낮지만 불연성(난연성)이 매우 뛰어나 제철소와 같은 고온의 위험 지역에서 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 윤활유의 첨가제가 가져야 할 성질 중 틀린 것은?

  1. 증발이 많아야 한다.
  2. 기유에 용해도가 좋아야 한다.
  3. 저장 중에 안정성이 좋아야 한다.
  4. 다른 첨가제와 잘 조화되어야 한다.
(정답률: 84%)
  • 첨가제는 기유와 섞여 일정한 성능을 유지해야 하므로 증발이 적고 화학적으로 안정적이어야 합니다.

    오답 노트
    증발이 많아야 한다: 증발이 많으면 첨가제 성분이 손실되어 성능이 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 윤활유가 유화되는 원인으로 가장 거리가 먼 것은?

  1. 수분과의 접촉이 적었을 때
  2. 기름의 산화가 상당히 일어났을 때
  3. 운전 조건이 가혹해서 탄화수소분의 변질을 가져왔을 때
  4. 윤활유가 열화하여 이물질분이 증가되어 고점도유에 이르렀을 때
(정답률: 80%)
  • 유화란 윤활유와 물이 섞여 우윳빛의 에멀전 상태가 되는 현상입니다. 따라서 수분과의 접촉이 적을 때는 유화가 일어나지 않으므로 원인으로 볼 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 윤활관리의 효과로 가장 거리가 먼 것은?

  1. 윤활 사고의 방지
  2. 제품의 정도 향상
  3. 기계 정도와 기능의 유지
  4. 완전 운전에 의한 유지비의 증가
(정답률: 83%)
  • 체계적인 윤활관리는 마찰과 마모를 줄여 기계의 기능과 정도를 유지하고, 결과적으로 윤활 사고 방지 및 유지비 절감 효과를 가져옵니다.

    오답 노트
    완전 운전에 의한 유지비의 증가: 효율적인 관리는 유지비를 감소시키는 것이 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 윤활유 분석을 위한 시료 채취 시 주의 사항으로 틀린 것은?

  1. 탱크 바닥에서 채취한다.
  2. 시료는 가동중인 설비에서 채취한다.
  3. 채취 개소는 일정한 장소나 지점에서 채취한다.
  4. 샘플링 Line이나 밸브, 채취 기구는 샘플링 전에 충분히 Flushing을 한다.
(정답률: 76%)
  • 정확한 윤활유 분석을 위해서는 대표성 있는 시료를 채취해야 하며, 가동 중인 설비의 일정 지점에서 플러싱 후 채취하는 것이 원칙입니다.

    오답 노트
    탱크 바닥에서 채취한다: 탱크 바닥에는 슬러지나 침전물이 쌓여 있어 전체 오일의 상태를 대표할 수 없으므로 피해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 플러싱유 선택시 고려해야 할 사항으로 틀린 것은?

  1. 방청성이 우수 할 것
  2. 고온의 청정 분산성을 가질 것
  3. 고점도유로서 인화점이 낮을 것
  4. 사용유와 동질의 오일을 사용할 것
(정답률: 76%)
  • 플러싱유는 시스템 내부의 이물질을 제거하기 위해 사용하므로 방청성, 청정 분산성, 사용유와의 동질성이 중요합니다.

    오답 노트
    고점도유로서 인화점이 낮을 것: 인화점이 낮으면 화재 위험이 커지므로 안전을 위해 인화점이 높은 오일을 선택해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 미끄럼 베어링에서 윤활에 필요한 점성유막을 만들기 위한 조건으로 틀린 것은?

  1. 윤활제가 적당한 점도를 가져야 한다.
  2. 이 면간의 유막이 쐐기형으로 되어 있어야 한다.
  3. 고정면과 운동면 사이에 상대적인 미끄럼이 존재하여야 한다.
  4. 전동체와 리테이너 사이의 미끄러지는 부분에 윤활이 되어야 한다.
(정답률: 52%)
  • 미끄럼 베어링은 고정면과 운동면 사이의 상대 미끄럼과 쐐기형 유막 형성을 통해 점성유막을 유지하는 구조입니다.
    전동체와 리테이너는 구름 베어링(Ball/Roller Bearing)의 구성 요소이며, 미끄럼 베어링에는 리테이너가 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 왕복동 공기 압축기에서 내부 윤활유의 원인으로 발생되는 고장이 아닌 것은?

  1. 크랭크 샤프트의 마모
  2. 탄소의 부착, 발화, 폭발
  3. 드레인 트랩의 작동 불량
  4. 실린더나 피스톤링의 마모
(정답률: 50%)
  • 윤활유의 관리 영역은 내부와 외부로 나뉩니다. 실린더나 피스톤링, 탄소 부착 및 폭발 등은 내부 윤활유와 관련된 고장이며, 크랭크 샤프트의 마모는 외부 윤활유 관리 영역에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 설비의 우발 고장기간 중 고장감소를 위한 보전방법으로 옳지 않은 것은?

  1. 오염 관리
  2. 윤활제 관리
  3. 운전보전 관리
  4. 윤활설비 사후보전
(정답률: 76%)
  • 원활한 윤활을 통해 고장을 감소시키기 위해서는 고장이 난 후 수리하는 사후보전이 아니라, 미리 점검하고 관리하는 예방보전이 이루어져야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 윤활제의 중화가를 측정하는 방법으로 옳은 것은?

  1. 콘라드손법
  2. 램스보텀법
  3. 형광분석법
  4. 전위차 측정법
(정답률: 64%)
  • 윤활제의 중화가(Neutralization Number)는 산-염기 적정 원리를 이용한 전위차 측정법을 통해 정밀하게 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 기계설비의 운전 시 사고발생의 원인으로 윤활부위, 윤활조건, 윤활환경 등에 따라 분류할 수 있다. 이 중 윤활 환경적 요인으로 가장 거리가 먼 것은?

  1. 전도열이 높은 경우
  2. 오일의 열화와 오탁
  3. 기온에 의한 현저한 온도변화
  4. 마찰면의 방열이 불충분한 경우
(정답률: 59%)
  • 오일의 열화와 오탁은 외부 환경에 의한 요인이 아니라 윤활제 자체의 상태 변화 및 품질 저하에 해당하는 요인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 일반적인 기어 윤활에 관한 설명으로 틀린 것은?

  1. 고속기어에는 저점도의 윤활유가 적합하다.
  2. 하이포이드 기어는 일반적으로 중하중을 받으므로 불활성 극압 윤활유가 적당하다.
  3. 웜 기어는 미끄럼 속도가 빠르고 운전온도도 높게 되므로 산화 안정성이 우수한 순광유가 일반적으로 사용된다.
  4. 기어는 높은 하중을 받아 미끄러질 때 마찰면 마모를 방지하기 위하여 내하중성이 있는 극압유가 요구된다.
(정답률: 59%)
  • 하이포이드 기어는 일반적으로 중하중을 받기 때문에 불활성 극압 윤활유가 아닌 활성 극압 윤활유를 사용하는 것이 적당합니다.
  • 하이포이드 기어는 일반적으로 중하중을 받으므로 ""활성"" 극압 윤활유가 적당하다.
    불활성X 활성O
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그리스 시험 중 중화주도의 표준시험온도와 표준혼화회수로 가장 적합한 것은?

  1. 20±0.5℃, 80회
  2. 25±0.5℃, 40회
  3. 25±0.5℃, 60회
  4. 20±0.5℃, 100회
(정답률: 63%)
  • 그리스의 주도(Consistency)를 측정하는 표준 시험 조건은 온도 $25\pm0.5^{\circ}C$에서 혼화 횟수 60회를 기준으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 절삭유에 요구되는 주요성능으로 틀린 것은?

  1. 세정성
  2. 가열성
  3. 방청성
  4. 반용착성
(정답률: 72%)
  • 절삭유는 가공 시 발생하는 마찰열을 식혀주는 냉각성이 필수적입니다. 따라서 열을 가하는 가열성은 절삭유의 요구 성능과 정반대되는 성질입니다.

    오답 노트
    세정성: 칩 제거 능력
    방청성: 부식 방지 능력
    반용착성: 칩이 공구에 달라붙는 것을 방지하는 능력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 공유압 및 자동화

81. 핸들링에 대한 설명으로 틀린 것은?

  1. 핸들링 기능은 가공작업이다.
  2. 핸들링은 수동이나 기계에 의해 이루어진다.
  3. 핸들링은 생산 공정에서 작업물의 광범위한 조정 역할이다.
  4. 핸들링은 일반적으로 작업물, 공구, 부품의 조정과 이송이다.
(정답률: 64%)
  • 핸들링은 작업물, 공구, 부품 등을 적절한 위치로 조정하고 이송하는 보조적인 운반 과정이며, 재료를 깎거나 변형시키는 가공작업과는 엄연히 구분되는 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 공장자동화 장치에 사용되는 공유압 실린더의 역할로만 짝지어진 것은?

  1. 잡기(clamp), 이송, 회전
  2. 홈 파기, 구멍 뚫기, 나사내기
  3. 설계, 정보이송, 데이터 가공
  4. 도장하기, 조립하기, 도면그리기
(정답률: 79%)
  • 공유압 실린더는 유체 압력을 이용하여 직선 또는 회전 운동을 만들어내는 액추에이터로, 주로 물건을 잡는 잡기(clamp), 원하는 위치로 옮기는 이송, 방향을 바꾸는 회전 등의 동작을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 전기회로에서 수동 소자가 아닌 것은?

  1. 저항
  2. 인덕터
  3. 커패시터
  4. OP-AMP
(정답률: 66%)
  • OP-AMP는 에너지를 증폭시키는 능동 소자입니다.

    오답 노트
    저항, 인덕터, 커패시터: 에너지를 소비하거나 저장만 하는 수동 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 전기 기계에서 히스테리시스손을 감소시키기 위하여 사용하는 강판은?

  1. 청동 판
  2. 황동 판
  3. 규소 강판
  4. 스테인리스 강판
(정답률: 72%)
  • 히스테리시스손은 재료의 특성에 따라 결정되는 손실로, 히스테리시스 면적이 작은 규소 강판을 사용함으로써 이를 감소시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 밸브의 간략기호는?

(정답률: 66%)
  • 제시된 밸브의 회로도와 일치하는 간략기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 유압 텔레스코프형 다단실린더에 대한 설명으로 틀린 것은?

  1. 긴 행정거리가 요구되는 경우에 사용한다.
  2. 정확한 위치제어를 행하는 경우에 사용한다.
  3. 유압유가 유입되면 순차적으로 실린더가 동작한다.
  4. 유압 실린더 내부에 다시 별개의 실린더를 내장한 구조이다.
(정답률: 56%)
  • 유압 텔레스코프형 다단실린더는 구조적 특성상 정확한 위치제어를 수행하기 어렵습니다.

    오답 노트
    긴 행정거리 요구, 순차적 동작, 내장 실린더 구조: 다단실린더의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 다음 설명에 해당되는 법칙은?

  1. 연속의 법칙
  2. 베르누이 법칙
  3. 파스칼의 법칙
  4. 벤투리관의 법칙
(정답률: 69%)
  • 밀폐된 용기 내의 유체에 가해진 압력이 모든 방향으로 동일한 크기로 전달된다는 원리는 파스칼의 법칙에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 다음 그림과 같이 회전자가 연속적으로 접촉하여 회전하며 1회전 당 토출량은 많으나 토출량의 변동이 큰 특징을 가진 펌프는?

  1. 로브 펌프
  2. 스크루 펌프
  3. 내접 기어 펌프
  4. 트로코이드 펌프
(정답률: 74%)
  • 제시된 이미지 와 같이 회전자가 연속적으로 접촉하며 회전하는 로브 펌프는 1회전 당 토출량이 많지만, 토출량의 변동이 크다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 자동화시스템의 고장 추적을 위해 각 구동 요소의 스텝에 따른 작동 순서를 파악할 수 있는 선도는?

  1. 블록 선도
  2. 제어 선도
  3. 변위-단계 선도
  4. 변위-시간 선도
(정답률: 69%)
  • 자동화 시스템에서 각 구동 요소가 어떤 단계(Step)에 따라 작동하는지 그 순서를 파악하여 고장을 추적하는 데 사용하는 선도는 변위-단계 선도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 직동형 압력 릴리프 밸브의 특징으로 옳은 것은?

  1. 구조가 복잡하다.
  2. 압력 조정 범위가 넓다.
  3. 채터링을 일으키기 쉽다.
  4. 주로 고압용으로 사용한다.
(정답률: 49%)
  • 직동형 압력 릴리프 밸브는 구조가 단순하여 응답 속도가 빠르지만, 유량이 증가함에 따라 압력이 급격히 상승하는 특성이 있어 밸브가 빠르게 개폐되며 진동하는 채터링 현상이 발생하기 쉽습니다.

    오답 노트
    구조가 복잡하다: 구조가 매우 단순함
    압력 조정 범위가 넓다: 조정 범위가 좁음
    주로 고압용으로 사용한다: 주로 저압용으로 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 실제의 시간과 관계된 신호에 의하여 제어가 이루어지는 것은?

  1. 논리제어계
  2. 동기제어계
  3. 메모리제어계
  4. 파일럿제어계
(정답률: 78%)
  • 실제 시간과 관계된 신호에 의해 제어가 이루어지는 방식은 동기제어계입니다.

    오답 노트
    논리제어계: 논리 회로의 조합에 의해 제어됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 실린더의 이론 출력을 구하기 위해 필요한 요소가 아닌 것은?(문제 오류로 가답안 발표시 3번으로 발표되었지만 최종정답 발표시 3, 4번이 정답 처리 되었습니다. 여기서는 가답안인 3번을 누르면 정답 처리 됩니다.)

  1. 공기 압력
  2. 실린더 튜브 내경
  3. 실린더 행정 거리
  4. 피스톤 로드 내경
(정답률: 81%)
  • 실린더의 이론 출력(힘)은 압력과 피스톤의 수압 면적의 곱으로 결정되므로, 행정 거리(스트로크)는 출력 값 자체를 결정하는 요소가 아닙니다.

    오답 노트
    피스톤 로드 내경: 이론 출력 계산 시 필요한 것은 로드의 외경(수압 면적 제외 시)이며, 내경은 출력과 무관하므로 정답 처리됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 압력을 측정하는데 있어서 완전 진공상태를 0으로 기준삼아 측정하는 압력은?

  1. 대기 압력
  2. 절대 압력
  3. 표준 압력
  4. 게이지 압력
(정답률: 69%)
  • 완전 진공 상태를 $0$으로 기준으로 하여 측정하는 압력을 절대 압력이라고 합니다.

    오답 노트
    게이지 압력: 대기압을 $0$으로 기준으로 측정하는 압력임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 자동제어에 해당하는 작업은?

  1. 실린더 전·후진 위치에 리밋 스위치를 설치하여 반복 작업을 한다.
  2. 아크 용접 로봇이 서보 모터를 이용하여 입력된 경로대로 용접 작업을 수행한다.
  3. 요동형 액추에이터에 센서를 설치하여 제한된 각도에서 반복적으로 회전운동을 한다.
  4. 캠이 회전운동을 하면서 리밋 스위치를 작동시키면 그 신호를 받아 실린더가 동작한다.
(정답률: 77%)
  • 자동제어는 입력된 경로와 목표값에 따라 시스템이 스스로 제어하는 것을 말하며, 서보 모터를 이용하여 입력된 경로대로 정밀하게 움직이는 아크 용접 로봇의 작업이 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 공기압 요소의 표시방법 중 숫자를 이용한 방법에서 ‘2.4’라는 숫자의 의미로 옳은 것은? (단, 제어 대상은 실린더이다.)

  1. 2번 실린더의 전진 단에 설치된 요소
  2. 2번 실린더의 후진 단에 설치된 요소
  3. 2번 실린더의 전진 운동에 관계되는 요소
  4. 2번 실린더의 후진 운동에 관계되는 요소
(정답률: 70%)
  • 공기압 요소의 숫자 표시법에서 정수 부분은 제어 대상(실린더 번호)을, 소수점 첫째 자리 숫자는 해당 실린더의 운동 방향이나 관계를 나타냅니다. 여기서 '2.4'의 '2'는 2번 실린더를, '.4'는 전진 운동에 관계되는 요소를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 윤활기에 대한 설명으로 옳은 것은?

  1. 윤활기는 파스칼의 원리를 적용한 것이다.
  2. 과도하게 윤활의 양이 많아도 부품들의 동작에 영향이 없다.
  3. 공압 기기에 충분한 윤활제를 공급하는 것이다.
  4. 윤활된 공기는 실린더의 운동에 소모되어 환경오염에 영향이 없다.
(정답률: 62%)
  • 윤활기(Lubricator)는 벤추리의 원리를 응용하여 공압 기기에 마찰 감소와 마모 방지를 위해 충분한 윤활제를 공급하는 장치입니다.

    오답 노트
    파스칼의 원리를 적용한 것이다: 유압기의 원리임
    과도하게 윤활의 양이 많아도 부품들의 동작에 영향이 없다: 과다 윤활 시 오작동이나 오염의 원인이 됨
    윤활된 공기는 실린더의 운동에 소모되어 환경오염에 영향이 없다: 배기 시 윤활유가 함께 배출되어 환경오염을 유발할 수 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 단위 질량당 유제의 체적을 무엇이라 하는가?

  1. 밀도
  2. 비중
  3. 비중량
  4. 비체적
(정답률: 76%)
  • 단위 질량당 체적을 의미하는 물리량은 비체적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 불량 로스에 해당하는 것은?

  1. 고장 정지 로스
  2. 속도 저하 로스
  3. 작업 준비·조정 로스
  4. 초기유동관리 수율 로스
(정답률: 43%)
  • 초기유동관리 수율 로스는 제품의 불량으로 인해 발생하는 불량 로스에 해당합니다.

    오답 노트
    고장 정지, 작업 준비·조정: 정지 로스
    속도 저하: 속도 로스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 축압기(accumulator)의 기능이 아닌 것은?

  1. 맥동압의 제거
  2. 서지압의 흡수
  3. 회로압의 증대
  4. 압력에너지 저장
(정답률: 62%)
  • 축압기는 압력 에너지를 저장하여 맥동압을 제거하고 서지압을 흡수하는 기능을 수행합니다.

    오답 노트
    회로압의 증대: 이는 증압기의 기능임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 압축 공기가 2개의 입구에 모두 작용할 때만 출구에 압축 공기가 나오는 동작을 하는 밸브는?

  1. 2압 밸브
  2. OR 밸브
  3. 감압 밸브
  4. 분류 밸브
(정답률: 83%)
  • 2압 밸브(AND 밸브)는 두 개의 입력구에 모두 압축 공기가 공급되어야만 출구로 공기가 배출되는 논리 회로 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
