자기비파괴검사기능사 필기 기출문제복원 (2006-07-16)

자기비파괴검사기능사 2006-07-16 필기 기출문제 해설

이 페이지는 자기비파괴검사기능사 2006-07-16 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사기능사
(2006-07-16 기출문제)

목록

1과목: 자기탐상시험법

1. 그림과 같이 비접촉법으로 코일 내부에 시험체를 놓고 코일에 전류를 흘려 자화할 때 강재의 시험체 내부에 생기는 자계에 대한 옳은 설명은?

  1. 자계는 선형이며 시험체 길이 방향이다.
  2. 자계는 선형이며 시험체 길이 방향에 직각이다.
  3. 자계는 원형이며 시험체 원주 방향이다.
  4. 자계는 원형이며 시험체 길이 방향에 직각이다.
(정답률: 52%)
  • 솔레노이드 코일 내부에 시험체를 두고 전류를 흘리면, 앙페르의 오른나사 법칙에 의해 코일의 중심축 방향으로 균일한 자계가 형성됩니다. 따라서 자계는 선형이며 시험체의 길이 방향으로 생성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 자분탐상시험에서는 시험체의 자기 특성, 자화의 정도, 탈자의 정도 등을 조사하기 위하여 자속이나 자계를 측정하는 것이 필요하다. 다음 중 자기 계측기가 아닌 것은?

  1. 자외선조사장치
  2. 가우스미터
  3. 자기 컴파스
  4. 교류 자계 자속계
(정답률: 67%)
  • 가우스미터, 자기 컴파스, 교류 자계 자속계는 모두 자속 밀도나 자계의 방향 및 세기를 측정하는 자기 계측기입니다. 반면 자외선조사장치는 형광 자분을 관찰하기 위해 빛을 비추는 조명 장치일 뿐, 자기적 특성을 측정하는 계측기가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음은 자기펜 흔적에 관한 사항이다. 맞는 것은?

  1. 강 전류에 따라서 나타난다.
  2. 강 자장에 따라서 나타난다.
  3. 투자율의 경계부에 나타난다.
  4. 자화된 시험체가 서로 접촉한 경우에 나타난다.
(정답률: 71%)
  • 자기펜 흔적은 자화된 시험체들이 서로 접촉했을 때, 접촉 부위의 자속 밀도 변화로 인해 발생하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 자분탐상시험 중 축통전법을 사용하여 부품을 자화시킬 때 발생되는 자계는?

  1. 합성자계
  2. 와류자계
  3. 원형자계
  4. 선형자계
(정답률: 60%)
  • 축통전법은 시험체에 직접 전류를 흘려보내 시험체 주위에 동심원 형태의 자력선을 형성시키는 방법이므로, 이때 발생하는 자계는 원형자계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 영구자석을 사용하는 극간법은 다음 중 어떤 시험에 가장 효과적인가?

  1. 용접부 내부 균열
  2. 대형 구조물의 극부시험
  3. 대형 주조품 시험
  4. 소영 단조품 시험
(정답률: 69%)
  • 영구자석을 이용한 극간법은 자화시키고자 하는 부위의 양단에 자석을 배치하여 자속을 형성시키는 방법으로, 자화 장비의 설치가 용이하여 대형 구조물의 극부시험에 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 자분탐상시험이 침투탐상시험에 비해 장점이 아닌 것은?

  1. 침투탐상시험에 비해 검사표면이 다소 거칠어도 결함의 검출이 가능하다.
  2. 침투탐상시험에 비해 검사표면이 도금이 되어 있을 때에도 검사가 가능하다.
  3. 침투탐상시험에 비해 검사표면에서 이어진 미세하나 기공(Porosity)의 검출에 우수하다.
  4. 침투탐상시험에 비해 표면결함과 표면하에 존재하는 어느 정도의 결함 검출이 가능하다.
(정답률: 40%)
  • 미세한 기공(Porosity)과 같이 표면으로 열려 있는 아주 작은 결함의 검출에는 모세관 현상을 이용하는 침투탐상시험이 자분탐상시험보다 더 우수합니다.

    오답 노트
    표면 거칠기 영향 적음: 자분탐상의 장점
    도금 표면 검사 가능: 자분탐상의 장점
    표면하 결함 검출 가능: 자분탐상의 장점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 자분탐상시험에서 잘 검출되는 불연속은?

  1. 균열(crack)
  2. 시임(seam)
  3. 탕계(cold shut)
  4. 기공(porosity)
(정답률: 85%)
  • 자분탐상시험은 자속 누설을 이용하므로, 표면과 수직하거나 각도를 이루는 선형 결함인 균열(crack)에서 가장 강력한 누설 자속이 발생하여 검출이 매우 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다른 비파괴검사법과 비교했을 때 자분탐상시험의 장점이 아닌 것은?

  1. 모든 시험체의 표면결함 검출이 가능하다.
  2. 자분모양이 표면에 직접 나타난다.
  3. 미세하고 얕은 표면결함에 대하여 검출강도가 높다.
  4. 시험체의 크기 및 형상에 크게 구애받지 않는다.
(정답률: 74%)
  • 자분탐상시험은 강자성체에만 적용 가능하므로 모든 시험체의 표면결함을 검출할 수 있다는 설명은 틀린 내용입니다.

    오답 노트
    자분모양이 표면에 직접 나타남: 검출 결과가 직관적임
    미세하고 얕은 표면결함 검출강도 높음: 감도가 매우 우수함
    시험체 크기 및 형상 구애받지 않음: 적용 범위가 넓음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 파장이 짧은 전자파의 투과능력과 재질에서 흡수되는 정도를 이용하는 비파괴검사법은?

  1. 자분탐상시험
  2. 와전류탐상시험
  3. 초음파탐상시험
  4. 방사선투과시험
(정답률: 47%)
  • 방사선투과시험은 파장이 매우 짧은 X선이나 $\gamma$선을 이용하여 재질의 밀도 차이에 따른 흡수 정도를 분석해 내부 결함을 검출하는 비파괴검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 자화 방법을 정할 때 탐상시험에 고려하지 않아도 될 사항은?

  1. 시험품의 형상과 크기
  2. 시험품의 용도와 판로
  3. 탐상 부위
  4. 예측되는 결함의 방향
(정답률: 53%)
  • 자화 방법은 결함을 효과적으로 찾아내기 위한 기술적 결정 사항입니다. 따라서 시험품의 형상과 크기, 탐상 부위, 예측되는 결함의 방향은 필수 고려 사항이지만, 시험품의 용도와 판로는 기술적인 자화 방법 결정과 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자분탐상시험시 일반적인 불연속 중 가장 검출하기 어려운 불연속은?

  1. 표면 불연속
  2. 표면하 불연속
  3. 표면수축 불연속
  4. 표면피로 불연속
(정답률: 53%)
  • 표면 불연속은 자속 누설이 강해 검출이 쉽지만, 표면하 불연속은 결함이 표면 아래에 위치하여 누설 자속의 강도가 매우 약하고 분산되기 때문에 가장 검출하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 침투탐상시험시 건조처리와 현상처리를 효과적으로 하기 위해 잉여 침투액을 수세정한 다음 건조처리 없이 바로 현상처리를 할 수 있는 방법은?

  1. 습식현상법
  2. 건식현상법
  3. 속건식현상법
  4. 무현상법
(정답률: 28%)
  • 습식현상법은 현상제가 용매에 녹아 있는 액체 상태로 도포되므로, 수세 후 건조 과정을 거치지 않고 바로 적용하여 침투액을 흡착시킬 수 있는 효율적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 자분탐상시험시 검사품에 전류를 걸어 줄 때 우선적으로 고려할 사항들로만 묶여진 것은?

  1. 검사품의 재질, 원자번호 및 잔류자기의 양
  2. 검사품의 형상, 진공도 및 자화전류의 종류
  3. 검사품의 선팽창계수와 탈자의 어려움 정도
  4. 검사품의 재질, 예상되는 결함의 종류 및 검사장치의 특성
(정답률: 60%)
  • 자분탐상시험에서 적절한 자화 전류를 설정하기 위해서는 자성체의 특성을 결정하는 재질, 결함의 방향과 크기에 따른 예상되는 결함의 종류, 그리고 사용할 검사장치의 전기적 특성을 종합적으로 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

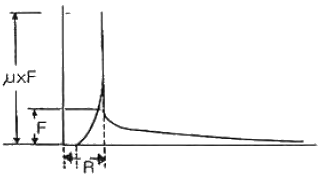

14. 교류를 사용하여 어떤 물질에 전류를 흘렸을 때 자계의 분포 그래프가 그림과 같았다. 이는 어떤 물질의 자계분포를 나타낸 것인가? (단, R은 물질의 반지름, F는 물질의 표면자계강도이다.)

  1. 봉형 비자성체
  2. 봉형 자성체
  3. 실리더형 비자성체
  4. 실리더형 자성체
(정답률: 41%)
  • 제시된 그래프에서 반지름 $R$ 지점에서 자계 강도가 $\mu \times F$로 급격히 상승하는 것은 자성체 내부와 외부의 투과율 차이로 인한 자계 집중 현상을 나타냅니다. 특히 원통형(실린더형) 구조에서 표면 자계 강도 $F$와 투자율 $\mu$의 관계가 명확히 드러나므로, 이는 실리더형 자성체의 자계 분포 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림의 자화곡선의 그래프이다. o-p-q선이 나타내는 의미는?

  1. 포화 자속밀도
  2. 초기 자화곡선
  3. 최대 투자곡선
  4. 잔류자기 곡선
(정답률: 38%)
  • 제시된 이미지 에서 $o-p-q$ 선은 자화되지 않은 상태(원점 $o$)에서 외부 자기장을 가했을 때 자속밀도가 처음으로 증가하며 포화 상태($q$)에 이르는 과정을 나타내므로 초기 자화곡선에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 보수검사시 자분탐상시험의 대상이 되는 결함이 아닌 것은?

  1. 필릿 용접부의 피로균열
  2. 언더컷 저부에 발생한 균열
  3. 크리프균열
  4. 응력부식균열
(정답률: 41%)
  • 자분탐상시험은 표면 및 표면 직하의 결함을 찾는 데 매우 효과적이며, 피로균열, 크리프균열, 응력부식균열과 같은 미세 균열 검출에 주로 사용됩니다. 반면 언더컷 저부에 발생한 균열은 형상적 특성상 자분탐상보다는 침투탐상이나 다른 정밀 검사법이 더 적합한 경우가 많습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 흑색자분(비형광자분) 관찰시의 올바른 조도는?

  1. 20룩스 이하
  2. 50룩스 이하
  3. 300룩스 이상
  4. 500룩스 이상
(정답률: 64%)
  • 비형광자분(흑색자분)을 사용하여 결함을 관찰할 때는 육안 식별이 가능하도록 충분한 밝기가 확보되어야 하며, 규정상 $500\text{ lux}$이상의 조도가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 형광침투액을 사용한 침투탐상시험에서 나타난 지시를 관찰하기 위하여 사용되는 기구는?

  1. 투과도계
  2. 필름관찰기
  3. 음극선관
  4. 자외선등
(정답률: 81%)
  • 형광침투액은 자외선 아래에서 발광하는 성질을 가지고 있으므로, 이를 관찰하기 위해서는 특정 파장의 빛을 내보내는 자외선등이 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 자분탐상시험에 사용되는 A형 표준시험편에 대한 설명으로 틀린 것은?

  1. A형 표준시험편은 장치, 자분, 검사액의 성능을 비교 점검하는데 사용한다.
  2. A형 표준시험편은 연속법에서의 시험편 표면의 유효자계 강도 및 방향, 탐상유효 범위를 조사하는데 사용한다.
  3. A형 표준시험편은 시험조작의 적합 여부를 조사하는데 사용한다.
  4. A형 표준시험편은 KS 규격의 재료 및 치수조건을 만족하는 경우 따로 공인기관의 검정을 받지 않아도 된다.
(정답률: 75%)
  • A형 표준시험편은 장치, 자분, 검사액의 성능 비교 점검 및 연속법에서의 유효자계 강도, 방향, 탐상유효 범위 조사, 시험조작의 적합 여부를 확인하는 데 사용됩니다. 하지만 KS 규격의 재료 및 치수조건을 만족하더라도, 반드시 공인기관의 검정을 받아야 신뢰성을 확보할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 비파괴검사법 중 시험체 내부만에 존재하는 불연속의 위치와 깊이를 측정하는데 적합한 검사법은?

  1. 와전류탐상검사
  2. 초음파탐상검사
  3. 자분탐상검사
  4. 침투탐상검사
(정답률: 67%)
  • 초음파탐상검사는 초음파가 내부 불연속부에서 반사되어 돌아오는 시간을 측정함으로써, 시험체 내부 깊숙이 존재하는 결함의 정확한 위치와 깊이를 측정하는 데 가장 적합한 방법입니다.

    오답 노트
    와전류탐상, 자분탐상, 침투탐상은 주로 표면 또는 표면 근처의 결함을 검출하는 데 특화되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상관련규격

21. 자분탐상시험에서 다음 중 탈자를 실시해야 할 경우는?

  1. 보자성이 아주 낮은 부품일 때
  2. 검사 후 500℃ 이상의 온도에서 열처리할 때
  3. 잔류자기가 무의미한 큰 주물일 때
  4. 자분탐상검사 후 자분 세척을 방해할 때
(정답률: 74%)
  • 자분탐상검사 후 시험체에 잔류자기가 남아 있으면, 부착된 자분을 세척하는 과정에서 자분이 계속 달라붙어 세척을 방해하므로 반드시 탈자를 실시해야 합니다.

    오답 노트
    보자성이 낮은 부품, 500℃ 이상 열처리, 큰 주물 등은 잔류자기가 미치는 영향이 적어 탈자가 필수적이지 않은 경우입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 프로드법에서 자주 발생되는 의사지시는?

  1. 경계지시
  2. 전극지시
  3. 오염지시
  4. 전류지시
(정답률: 58%)
  • 프로드법은 전극을 시험체에 직접 접촉시켜 전류를 흘리는 방식입니다. 이때 전극과 시험체가 접촉하는 지점에서 강한 자기장이 형성되어 결함이 없음에도 불구하고 결함처럼 보이는 전극지시가 빈번하게 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 비파괴검사의 신뢰도를 향상시킬 수 있는 요인의 설명으로 잘못된 것은?

  1. 비파괴검사를 수행하는 기술자의 기량 향상에 의하여 검사의 신뢰도를 향상시킬 수 있다.
  2. 제품 또는 부품에 적합한 비파괴검사법의 선정을 토대로 검사의 신뢰도를 향상시킬 수 있다.
  3. 적합한 평가 기준의 선정 및 적용으로 검사의 신뢰도를 향상시킬 수 있다.
  4. 검출 가능한 모든 불연속을 제거하고 보완하여 검사의 신뢰도를 향상시킬 수 있다.
(정답률: 64%)
  • 비파괴검사의 신뢰도는 검사 기술자의 숙련도, 적절한 검사법 선정, 명확한 평가 기준 적용을 통해 향상됩니다. 하지만 검출 가능한 모든 불연속을 제거하는 것은 검사 대상의 물리적 상태를 변경하는 것이며, 이는 검사 자체의 신뢰도를 높이는 요인이 아니라 제품의 결함을 수정하는 공정 단계에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 자분탐상검사에 대한 설명이다. 올바른 것은?

  1. 자분모양 지시로 금속내부 조직을 알 수 있다.
  2. 시험체 표면균열의 검출능이 뛰어나다.
  3. 비자성체는 잔류자장을 이용하면 결함 검출능이 우수하다.
  4. 대형 부품인 경우에도 1회 통전으로 시험체 전체의 탐상에 효과적이다.
(정답률: 74%)
  • 자분탐상검사는 자성체 표면 및 표면 직하의 결함에서 발생하는 누설자속을 이용하므로 시험체 표면균열의 검출능이 매우 뛰어납니다.

    오답 노트
    금속내부 조직: 내부 조직이 아닌 표면 및 표면 직하 결함 검출용임
    비자성체: 자성체에만 적용 가능함
    대형 부품: 부품 크기에 따라 여러 번 나누어 자화해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 원형자화법으로 길이 45cm, 직경 2.5cm 의 중심 도체를 사용하여 외경 5cm 의 부품을 검사할 때의 전류값으로 가장 적절한 것은?

  1. 500A
  2. 800A
  3. 1000A
  4. 1800A
(정답률: 36%)
  • 원형자화법에서 필요한 전류값은 도체의 직경과 부품의 외경을 고려하여 결정하며, 주어진 조건에서 적절한 전류값을 계산합니다.
    ① [기본 공식] $I = \frac{H \times 2 \pi r}{\mu_0}}$
    ② [숫자 대입] $I = \frac{1000 \times 2 \times 3.14 \times 0.025}{1.257 \times 10^{-6}}$ (표준 자계 강도 및 상수 적용 시)
    ③ [최종 결과] $I = 1800\text{A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 자화방법의 종류 중 기호 “ER"은 무엇을 의미하는가?

  1. 축통전법
  2. 코일법
  3. 직각통전법
  4. 자속관통법
(정답률: 62%)
  • KS D 0213 자분탐상 시험방법의 자화방법 기호에서 ER은 직각통전법을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 자화방법의 부호로 “C"가 의미하는 것은?

  1. 전류관통법
  2. 프로드법
  3. 극간법
  4. 코일법
(정답률: 88%)
  • KS D 0213 자분탐상 시험방법의 자화방법 부호에서 C는 코일법(Coil method)을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따른 A형 표준시험편으로 옳은 것은?

  1. A1-10/50(직선형)
  2. A1-20/50(원형)
  3. A2-15/50(직선형)
  4. A2-30/50(원형)
(정답률: 49%)
  • KS D 0213 표준에 따른 철강재료 자분탐상 시험편 분류에서 A2-15/50(직선형)이 A형 표준시험편의 규격에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 표준시험편 “A2-7/50”이 나타내는 의미의 설명으로 잘못된 것은?

  1. 인공흠이 직선형이다.
  2. 사선의 왼쪽은 인공 흠의 너비를 나타낸다.
  3. 사선의 오른쪽은 판의 두께를 나타낸다.
  4. 치수단위는 μm로 나타낸다.
(정답률: 53%)
  • 표준시험편 기호 'A2-7/50'에서 사선의 왼쪽 숫자는 인공 흠의 너비가 아니라 인공 흠의 깊이를 나타냅니다.

    오답 노트
    치수단위는 $\mu\text{m}$로 표기하며, 사선의 오른쪽은 판의 두께를 의미하고 직선형 인공 흠을 사용하는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 “사이클로트론, 사일리스터 등을 사용하여 얻은 1 펄스의 자화전류”를 무엇이라 하는가?

  1. 교류
  2. 직류
  3. 맥류
  4. 충격전류
(정답률: 40%)
  • 사이클로트론이나 사일리스터 등을 사용하여 얻은 1 펄스의 자화전류를 충격전류라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의한 자분탐상 시험결과, 독립한 자분모양으로서 그 길이가 나비의 3배 이상인 지시를 무엇이라 하는가?

  1. 균열의 자분모양
  2. 선상의 자분모양
  3. 원형상의 자분모양
  4. 연속한 자분모양
(정답률: 50%)
  • KS D 0213 규격에 따르면, 독립한 자분모양 중에서 그 길이가 너비의 3배 이상인 지시를 선상의 자분모양이라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의한 자분탐상시험시 전처리에 대한 설명으로 틀린 것은?

  1. 전처리의 범위는 용접부의 경우 시험범위에서 모재측으로 약 10cm 이하로 잡는다.
  2. 시험체는 원칙적으로 단일부품으로 분해한다.
  3. 건식용 자분을 사용하는 경우 표면으르 잘 건조시킨다.
  4. 시험체와 전극의 접촉부분은 깨끗이 닦아 놓아야 한다.
(정답률: 55%)
  • 자분탐상시험의 전처리 범위 설정 시, 용접부의 경우 시험범위에서 모재측으로 약 $25\text{mm}$이상으로 잡는 것이 원칙입니다. 따라서 전처리의 범위를 모재측으로 약 $10\text{cm}$이하로 잡는다는 설명은 잘못된 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 자분을 건식용과 습식용으로 나누는 기준은?

  1. 자분색조 차이
  2. 분산매의 차이
  3. 관찰방법 차이
  4. 자분입도 차이
(정답률: 87%)
  • 자분탐상시험에서 자분을 분류하는 핵심 기준은 자분을 운반하고 분산시키는 매질인 분산매의 유무와 종류(공기, 기름, 물 등)의 차이에 따라 건식용과 습식용으로 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 항공 우주용 자기탐상 검사방법(KS W 4041)에서 비형광자분법을 사용할 때 백색등을 검사 영역에 설치하는 경우 적절한 검사를 시행하기 위한 밝기는 적어도 몇 lx 이상의 것이 필요하닫고 규정하고 있는가?

  1. 300
  2. 1024
  3. 1550
  4. 2150
(정답률: 59%)
  • 항공 우주용 자기탐상 검사방법(KS W 4041) 규정에 따라, 비형광자분법 적용 시 백색등을 사용하는 검사 영역의 조도는 최소 $2150\text{ lx}$이상이 되어야 적절한 검사가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의한 자분모양의 관찰시 “미세한 요철부에 생기는 누설자속에 의해 형성되는 자분모양과 자분이 오목부분에 채워져서 생기는 자분모양”을 나타내는 의사지시는?

  1. 자기펜 자국
  2. 단면급변 지시
  3. 재질 경계지시
  4. 표면거칠기 지시
(정답률: 24%)
  • 표면거칠기 지시는 실제 결함이 아님에도 불구하고, 표면의 미세한 요철로 인해 누설자속이 발생하거나 오목한 부분에 자분이 쌓이면서 결함처럼 보이는 의사지시 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 규정한 내부 흠을 표준모형으로 한 자분탐상시험용 시험편의 종류는?

  1. A형(원형) 표준시험편
  2. A형(직선형) 표준시험편
  3. B형 대비시험편
  4. C형 표준시험편
(정답률: 26%)
  • KS D 0213 규격에 따르면, 내부 흠을 표준모형으로 하여 자분탐상시험의 검출 능력을 평가하기 위해 사용하는 시험편은 B형 대비시험편입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따라 자계의 방향 및 강도를 측정하는데 사용되지 않는 것은?

  1. A형 표준시험편
  2. C형 표준시험편
  3. B형 표준시험편
  4. 가우스미터
(정답률: 35%)
  • KS D 0213 규격에서 자계의 방향 및 강도를 측정하기 위해 사용하는 표준시험편은 A형과 C형이며, 가우스미터는 자계 강도를 직접 측정하는 장비입니다. B형 대비시험편은 자계 측정용이 아니라 내부 흠의 검출 성능을 확인하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 자분탐상시험시 외부로 새고 있는 잔류자기를 조사하는데 사용되는 것은?

  1. 룩스미터
  2. 가우스미터
  3. A형표준시험편
  4. B형대비시험편
(정답률: 66%)
  • 자분탐상시험 후 시험체에 남아 있는 잔류자기의 세기(자속밀도)를 측정하여 외부로 새어 나오는 자기를 조사하는 장비는 가우스미터입니다.

    오답 노트
    룩스미터: 조도(빛의 밝기) 측정 장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 다라 시험기록을 작성할 때 기입되는 내용으로 잘못 설명된 것은?

  1. ‘시험체’는 품명, 치수, 열처리상태 및 표면상태를 기재한다.
  2. ‘자분의 모양’은 제조자명, 형번, 입도, 형광ㆍ비형광의 구별 및 색을 기재한다.
  3. ‘시험결과’는 결함의 등급, 자분모양과 그 분류 등을 구분하여 기재한다.
  4. ‘자화전류’가 맥류인 경우 맥류ㆍ단상반파정류 방식 등을 부기한다.
(정답률: 39%)
  • KS D 0213 규격의 시험기록 작성 시, 시험결과 항목에는 결함의 종류, 위치, 크기 및 분류 등을 기재해야 하며, 결함의 등급이나 자분모양 자체를 구분하여 기재하는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 일반적인 용접부를 연속법으로 자분탐상시험할 때, 예측되는 결함의 방향에 대하여 직각인 방향의 자계강도[A/m]를 얼마로 규정하고 있는가?

  1. 2400~3600
  2. 1200~2000
  3. 500~1000
  4. 70~115
(정답률: 48%)
  • KS D 0213 규격에 따라 일반적인 용접부를 연속법으로 자분탐상시험할 때, 예측되는 결함 방향에 직각인 방향의 자계강도는 $1200 \sim 2000$ A/m로 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 다음 중 마이크로컴퓨터용 운영체제가 아닌 것은?

  1. OS/2
  2. VAX
  3. WINDOWS
  4. UNIX
(정답률: 42%)
  • VAX는 마이크로컴퓨터용 운영체제가 아니라, DEC(Digital Equipment Corporation)사에서 개발한 미니컴퓨터용 하드웨어 아키텍처 및 그에 최적화된 운영체제(VAX/VMS)를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 인터넷을 통하여 파일을 송수신하기 위한 통신규약(protocol)은?

  1. Telnet
  2. IP
  3. TCP
  4. FTP
(정답률: 28%)
  • FTP(File Transfer Protocol)는 TCP/IP 프로토콜 스택을 이용하여 인터넷을 통해 파일을 송수신하기 위해 설계된 표준 통신 규약입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 도메인 네임(Domailn Name)에 대한 설명으로 옳지 않은 것은?

  1. 네트워크의 이름이 될 수 있다.
  2. 도메인 네임은 서로 중복될 수 있다.
  3. 도메인은 도메인 서버에서 IP로 바꿔서 사용된다.
  4. 컴퓨터이름, 기관이름, 기관성격, 국가로 표현된다.
(정답률: 36%)
  • 도메인 네임은 인터넷상에서 각 컴퓨터나 서버를 유일하게 식별하기 위한 고유한 이름이므로, 전 세계적으로 서로 중복될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 프로그램 저작권 침해 및 불법 복사 행위가 아닌 것은?

  1. 특정 소프트웨어를 구입한 뒤 사본을 만들어 친구에게 주는 행위
  2. 출처가 분명치 않은 소프트웨어를 구입하거나 무료로 사용하는 행위
  3. 소프트웨어 패키지에 접근 가능한 사용자 수를 초과하여 사용하는 행위
  4. 하드디스크가 파괴되는 경우를 대비하여 플로피 디스크에 복사해 두는 행위
(정답률: 47%)
  • 정당하게 구입한 소프트웨어를 하드디스크 파손 등 비상 상황에 대비하여 개인적으로 백업 복사본을 만들어 두는 행위는 저작권법에서 허용하는 정당한 이용 범위에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 컴퓨터 바이러스에 관련된 설명 중 바르지 못한 것은?

  1. 컴퓨터 바이러스는 컴퓨터 하드 부분의 기능을 완전히 마비시킬 수도 있다.
  2. 백신 프로그램은 바이러스가 출현할 때만 실행해야 한다.
  3. 컴퓨터 바이러스는 예방에 힘써야 한다.
  4. 플로피 디스켓도 반드시 바이러스 체크를 한 후에 사용해야 한다.
(정답률: 73%)
  • 컴퓨터 바이러스는 예측 불가능하게 침투하므로, 바이러스 출현 시에만 실행하는 것이 아니라 백신 프로그램을 항상 최신 상태로 유지하고 주기적으로 검사하여 예방하는 것이 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 반자성체에 속하는 금속은?

  1. Co
  2. Fe
  3. Au
  4. Nl
(정답률: 49%)
  • 금(Au)은 외부 자기장을 가했을 때 그와 반대 방향으로 자화되는 성질을 가진 대표적인 반자성체입니다.

    오답 노트
    Co, Fe: 강자성체
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 조일 육방 격자에서 배위수는?

  1. 2개
  2. 4개
  3. 8개
  4. 12개
(정답률: 56%)
  • 조밀 육방 격자(HCP) 구조에서 하나의 원자는 동일 평면 내의 6개, 위층의 3개, 아래층의 3개 원자와 인접해 있습니다.
    $$6 + 3 + 3 = 12$$
    따라서 배위수는 12개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 백선철을 900~1000℃로 가열하여 탈탄시켜 만든 주철은?

  1. 칠드 주철
  2. 백심가단 주철
  3. 편삼흑연 주철
  4. 합금 주철
(정답률: 72%)
  • 백선철을 $900 \sim 1000^{\circ}\text{C}$의 고온으로 가열하여 탄소를 제거(탈탄)하면, 내부의 백선 조직이 흑연화되어 연성과 전성이 생기는 백심가단 주철이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 금속적 성질과 비금속적 성질을 같이 나타내는 것을 무엇이라 하는가?

  1. 아금속(metalloid)
  2. 중금속(heavy metal)
  3. 연성금속(ductility metal)
  4. 경금속(light metal)
(정답률: 34%)
  • 금속과 비금속의 중간적 성질을 가지며, 두 성질을 모두 나타내는 원소들을 아금속(metalloid)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 티타늄탄화물(TiC)과 Ni 또는 Co 등을 조합한 재료를 만드는데 응용하며, 세라믹과 금속을 결합하고 액상 소결하여 만들어진 질삭공구로 사용하는 고 경도 재료는?

  1. 서맷(cermet)
  2. 두랄루민(duralumin)
  3. 고속도강(high speed steel)
  4. 인바(invar)
(정답률: 37%)
  • 세라믹(Ceramic)과 금속(Metal)의 합성어인 서맷(cermet)은 TiC와 같은 세라믹 입자를 Ni, Co 등의 금속 결합제로 액상 소결하여 만든 재료로, 세라믹의 고경도와 금속의 인성을 동시에 갖춰 절삭공구로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 시험법 중 탄소강의 탄소함유량을 측정하기 위한 가장 간단한 방법은?

  1. 피로시험
  2. 불꽃시험
  3. 크리프시험
  4. 방사선 투과시험
(정답률: 52%)
  • 불꽃시험은 금속 시편을 연소시킬 때 발생하는 불꽃의 색깔과 모양을 통해 탄소 함유량을 신속하고 간단하게 판별할 수 있는 정성 분석 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 방사선 투과 검사의 안전성 확보를 위한 장치(기구)로 볼 수 없는 것은?

  1. 포켓도시메타
  2. 필름뱃지
  3. 서베이미터
  4. 투과도계
(정답률: 44%)
  • 방사선 투과 검사 시 작업자의 피폭량을 측정하거나 방사선량을 감시하여 안전을 확보하는 장치로는 포켓도시메타, 필름뱃지, 서베이미터가 사용됩니다. 투과도계는 투과 사진의 감도를 확인하기 위해 사용하는 검사 보조 도구이며, 안전 확보 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 영욕 열처리에서 가장 저온도용 영욕제는?

  1. KCI
  2. Na2CO3
  3. BaCl2
  4. NaNO2
(정답률: 30%)
  • 염욕 열처리에서 사용하는 염류 중 아질산나트륨($NaNO_{2}$)은 다른 염류들에 비해 상대적으로 낮은 온도 범위에서 사용되는 저온도용 염욕제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다으므 중 항온열처리방법으로 옳은 것은?

  1. 노말라이징
  2. 오스탬퍼링
  3. 풀림
  4. 뜨임
(정답률: 28%)
  • 항온열처리는 강을 오스테나이트화한 후 특정 온도(Ms점보다 높은 온도)의 염욕이나 유욕에서 일정 시간 유지하여 변태시키는 방법입니다. 오스탬퍼링(Austempering)이 대표적인 항온열처리 방법입니다.

    오답 노트
    노말라이징, 풀림, 뜨임: 일반적인 가열 및 냉각 공정을 거치는 일반 열처리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 금속의 결정격자구조가 아닌 것은?

  1. FCC
  2. CDB
  3. BCC
  4. HCP
(정답률: 72%)
  • 금속의 결정격자구조는 원자의 배열 방식에 따라 크게 면심입방격자(FCC), 체심입방격자(BCC), 조밀육방격자(HCP)로 구분됩니다. CDB는 금속의 결정격자구조에 해당하지 않는 명칭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 하나의 원소가 온도에 따라 두가지 이상의 결정 구조를 가지는 경우 각각의 상을 무엇이라 하는가?

  1. 동소체
  2. 결정입계
  3. 전이금속
  4. 변태입자
(정답률: 70%)
  • 하나의 원소가 온도나 압력 등의 조건에 따라 두 가지 이상의 결정 구조(상)를 가지는 것을 동소체라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 두랄루민의 주요 성분 우너소로 옳은 것은?

  1. Al - Cu - Mg - Mn 계 합금
  2. Zn - Pb - Mg - Mn 계 합금
  3. Al - Zn - Cr - Mn 계 합금
  4. Zn - Fe - Cr - Mn 계 합금
(정답률: 70%)
  • 두랄루민은 알루미늄(Al)을 주성분으로 하여 구리(Cu), 마그네슘(Mg), 망간(Mn) 등을 첨가한 고강도 알루미늄 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 가스 용접에서 용제를 사용해야 하는 이유를 설명한 것으로 가장 적합한 것은?

  1. 금속의 산화물이 생겨서 용착금속의 융합이 불량해지므로
  2. 불꽃에 영향을 주어 모재의 성분에 민감한 반응을 주므로
  3. 산화물을 혼입시켜서 결정이 비교적 미세한 용착금속을 얻을 수 있으므로
  4. 용접봉의 성분이 그대로 용착금속의 성분으로 되지 않으므로
(정답률: 22%)
  • 가스 용접 시 고온에서 금속 표면에 산화막이 형성되면 용착금속과 모재의 융합이 불량해지므로, 이를 방지하고 산화물을 제거하기 위해 용제(Flux)를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 보기 용접기호를 설명한 것으로 올바른 것은?

  1. 필렛 부위를 점(spot) 용접
  2. 필렛 용접으로 목 두께는 7mm
  3. 화살표 반대방향으로 목길이 7mm로 용접
  4. 용접길이는 7mm씩 용접피치는 300mm로 단속용접
(정답률: 39%)
  • 제시된 용접기호 에서 기호가 기준선 위에 배치되어 있으므로 화살표 반대방향에 용접하며, 기호 앞의 숫자 7은 목길이가 $7\text{mm}$임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 아크 용접에서 역극성(DCRP)의 특징 설명으로 올바른 것은?

  1. 모재 용입이 깊다.
  2. 비드 폭이 좁다.
  3. 용접봉의 용융(녹음)이 느리다.
  4. 박판, 주철, 고탄소강, 합금강, 비철금속의 용접에 쓰인다.
(정답률: 39%)
  • 역극성(DCRP)은 용접봉에 (-)극, 모재에 (+)극을 연결하여 열량이 용접봉 쪽에 집중되므로, 용입이 얕아 박판이나 균열 민감 재료인 주철, 고탄소강, 합금강, 비철금속 용접에 적합합니다.

    오답 노트
    모재 용입이 깊다: 정극성(DCEN)의 특징
    비드 폭이 좁다: 정극성(DCEN)의 특징
    용접봉의 용융이 느리다: 정극성(DCEN)의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
