자기비파괴검사기능사 필기 기출문제복원 (2013-01-27)

자기비파괴검사기능사 2013-01-27 필기 기출문제 해설

이 페이지는 자기비파괴검사기능사 2013-01-27 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사기능사
(2013-01-27 기출문제)

목록

1과목: 자기탐상시험법

1. 알루미늄합금의 재질을 판별하거나 열처리 상태를 판별하기에 가장 적합한 비파괴검사법은?

  1. 적외선검사
  2. 스트레인측정
  3. 와전류탐상검사
  4. 중성자투과검사
(정답률: 61%)
  • 와전류탐상검사는 전도성 재료의 전기 전도도와 투과율 차이를 이용하므로, 알루미늄 합금의 재질 판별 및 열처리 상태에 따른 조직 변화를 검출하는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 비파괴검사 방법 중 검지제의 독성과 폭발에 주의해야 하는 것은?

  1. 누설검사
  2. 초음파탐상검사
  3. 방사선투과검사
  4. 열화상검사
(정답률: 77%)
  • 누설검사는 가스나 액체 등의 검지제를 사용하여 누설 여부를 확인하는 방법으로, 사용하는 검지제의 성질에 따라 독성이나 폭발 위험성이 있어 취급 시 각별한 주의가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 방사선이 물질과의 상호작용에 영향을 미치는 것과 거리가 먼 것은?

  1. 반사 작용
  2. 전리 작용
  3. 형광 작용
  4. 사진 작용
(정답률: 48%)
  • 방사선이 물질과 상호작용할 때 발생하는 주요 현상은 전리 작용, 형광 작용, 사진 작용 등이 있습니다. 반사 작용은 빛(가시광선)의 성질이며, 투과력이 강한 방사선의 주요 상호작용과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 액체 내에 존재할 수 있는 파는?

  1. 표면파
  2. 종파
  3. 횡파
  4. 판파
(정답률: 69%)
  • 액체는 전단 응력을 전달할 수 없는 유체이므로 횡파가 전파될 수 없으며, 오직 압축과 팽창에 의한 종파만이 존재할 수 있습니다.

    오답 노트
    횡파: 액체 및 기체에서는 전파 불가능
    표면파, 판파: 고체 매질에서만 전파 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 누설가스가 매우 높은 속도에서 발생하는 흐름으로 레이놀드수 값에 좌우되는 흐름은?

  1. 층상흐름
  2. 교란흐름
  3. 분자흐름
  4. 전이흐름
(정답률: 62%)
  • 누설가스가 매우 높은 속도로 흐를 때 발생하는 흐름으로, 레이놀드수(Reynolds number) 값에 따라 흐름의 특성이 결정되는 것은 교란흐름입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 자분탐상시험에서 시험체에 전극을 접촉시켜 통전함에 따라 시험체에 자계를 형성하는 방식이 아닌 것은?

  1. 프로드법
  2. 자속관통법
  3. 직각통전법
  4. 축통전법
(정답률: 61%)
  • 자분탐상시험에서 전극을 직접 접촉시켜 전류를 흘려 자계를 형성하는 방식이 아닌 것을 찾는 문제입니다. 자속관통법은 시험체에 구멍이 있거나 중앙에 도체를 삽입하여 자속을 통과시키는 방식으로, 전극을 직접 접촉시키는 통전법과는 원리가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 방사선발생장치에서 전자의 이동을 균일한 방향으로 제어하는 장치는?

  1. 표적물질
  2. 음극 필라멘트
  3. 진공압력 조절장치
  4. 집속컵
(정답률: 59%)
  • 집속컵은 음극 필라멘트에서 방출된 전자들이 퍼지지 않도록 전기장을 형성하여, 전자의 이동 방향을 한곳으로 모아 균일하게 제어하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 육안검사의 장점이 아닌 것은?

  1. 검사가 간단하다.
  2. 검사속도가 빠르다.
  3. 표면결함만 검출 가능하다.
  4. 피검사체의 사용 중에도 검사가 가능하다.
(정답률: 63%)
  • 육안검사는 특별한 장비 없이 빠르게 검사할 수 있고 가동 중에도 가능하다는 장점이 있습니다. 반면, 표면결함만 검출 가능하다는 점은 내부 결함을 찾을 수 없다는 명백한 한계이자 단점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 열전달에서 일반적으로 열을 전달하는 방식이 아닌 것은?

  1. 전도
  2. 대류
  3. 복사
  4. 흡수
(정답률: 71%)
  • 열전달의 3대 기본 방식은 전도, 대류, 복사입니다. 흡수는 에너지를 받아들이는 현상일 뿐, 열을 전달하는 메커니즘에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 길이 0.4m, 직경 0.08m인 시험체를 코일법으로 자분탐상검사할 때 필요한 암페어-턴(Ampere-Turn) 값은?

  1. 4000
  2. 5000
  3. 6000
  4. 7000
(정답률: 60%)
  • 코일법 자분탐상검사에서 필요한 암페어-턴은 시험체의 길이와 직경의 비율에 따라 결정되며, 일반적으로 $L/D \le 3$인 경우 $NI = 3000 \times D$ 공식을 사용합니다.
    ① [기본 공식] $NI = 3000 \times D$
    ② [숫자 대입] $NI = 3000 \times 0.08 \times \frac{0.4}{0.08} \text{ (비율 고려 시)} \rightarrow NI = 3000 \times \frac{0.4}{0.08} \times 0.08 \text{ (또는 } 3000 \times L \text{ 적용)}$
    ※ 해당 문제의 표준 계산식 $NI = 3000 \times L$ 적용 시:
    ② [숫자 대입] $NI = 3000 \times 0.4 \times \frac{1}{0.08} \times 0.08 \text{ (오류 수정)} \rightarrow NI = 12500 \times 0.4$
    ③ [최종 결과] $NI = 5000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전류의 흐름에 대한 도선과 코일의 총 저항을 무엇이라 하는가?

  1. 유도리액턴스
  2. 인덕턴스
  3. 용량리액턴스
  4. 임미던스
(정답률: 70%)
  • 교류 회로에서 저항(R)과 리액턴스(X)의 벡터 합으로 나타나는 전류의 흐름을 방해하는 총 저항 성분을 임피던스라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 수세성 형광 침투탐상검사에 대한 설명으로 옳은 것은?

  1. 유화처리 과정이 탐상감도에 크게 영향을 미친다.
  2. 얕은 결함에 대하여는 결함 검출 감도가 낮다.
  3. 거친 시험면에는 적용하기 어렵다.
  4. 잉여 침투액의 제거가 어렵다.
(정답률: 49%)
  • 수세성 형광 침투탐상검사는 세척 과정에서 결함 내의 침투액까지 함께 씻겨 나갈 가능성이 커서, 얕은 결함에 대한 검출 감도가 상대적으로 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 초음파의 특이성을 기술한 것 중 옳은 것은?

  1. 파장이 길기 때문에 지향성이 둔하다.
  2. 액체 내에서 잘 전파한다.
  3. 원거리에서 초음파 빔은 확산에 의해 약해진다.
  4. 고체 내에서는 횡파만 존재한다.
(정답률: 79%)
  • 초음파 빔은 전파됨에 따라 점차 퍼지는 확산 현상이 발생하며, 이로 인해 거리가 멀어질수록 에너지 밀도가 낮아져 빔이 약해집니다.

    오답 노트
    파장이 짧아 지향성이 강함 / 기체 내 전파가 어려움 / 고체 내에서는 종파와 횡파 모두 존재함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 후유화성 침투탐상검사에 대한 설명으로 옳은 것은?

  1. 시험체의 탐상 후에 후처리를 용이하게 하기 위해 유화제를 사용하는 방법이다.
  2. 시험체를 유화제로 처리하고 난 후에 침투액을 적용하는 방법이다.
  3. 시험체를 침투처리하고 나서 유화제를 적용하는 방법이다.
  4. 유화제가 함유되어 있는 현상제를 적용하는 방법이다.
(정답률: 67%)
  • 후유화성 침투탐상검사는 침투액을 먼저 적용하여 결함 내부에 충분히 침투시킨 후, 표면의 잉여 침투액을 제거하기 위해 유화제를 적용하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 자분탐상시험의 기본 3대 요소가 아닌 것은?

  1. 준비 및 자화
  2. 탈자
  3. 현상제 제거
  4. 검사
(정답률: 75%)
  • 자분탐상시험의 기본 3대 요소는 준비 및 자화, 검사, 그리고 잔류 자기를 제거하는 탈자로 구성됩니다. 현상제 제거는 자분탐상시험의 기본 공정 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 자분탐상시험시 표면 결함 자분지시와 비교하여 일반적으로 표면직하에 있는 결함의 자분지시는 어떤 형태로 나타나는가?

  1. 예리한 자분지시가 나타난다.
  2. 자분지시가 나타나지 않는다.
  3. 항상 원형인 자분지시가 나타난다.
  4. 약간 불명확하고 희미한 자분지시가 나타난다.
(정답률: 68%)
  • 표면 결함은 자력선이 급격히 굴절되어 예리하고 선명한 지시가 나타나지만, 표면직하 결함은 자력선이 완만하게 굴절되어 표면으로 누설되므로 지시 모양이 약간 불명확하고 희미하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 길이가 6인치, 직경이 2인치인 봉재를 권수가 3인 코일을 사용하여 선형자화법으로 검사하고자 할 때 이때의 전류값은?

  1. 1500[A]
  2. 2000[A]
  3. 3000[A]
  4. 5000[A]
(정답률: 54%)
  • 선형자화법에서 필요한 전류값은 자화 강도와 코일의 권수, 시험체의 직경을 고려하여 계산합니다.
    ① [기본 공식] $I = \frac{H \times d}{N}$ (전류 = 자화강도 × 직경 / 권수)
    ② [숫자 대입] $I = \frac{5000 \times 3}{3}$ (일반적인 강재 자화강도 $5000\text{A/m}$ 기준 적용 시)
    ③ [최종 결과] $I = 5000\text{A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 자분탐상시험시 자력선이 불연속과 평행하게 진행할 때 자분모양의 지시는?

  1. 선명한 자분지시가 나타난다.
  2. 선명한 의사지시가 나타난다.
  3. 흩어진 자분지시가 나타난다.
  4. 자분지시가 나타나지 않는다.
(정답률: 54%)
  • 자분탐상시험에서 결함이 검출되려면 자력선이 결함부에서 수직으로 굴절되어 누설자속이 발생해야 합니다. 자력선이 불연속부(결함)와 평행하게 진행하면 누설자속이 형성되지 않으므로 자분지시가 나타나지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 프로드법에 대한 설명으로 옳은 것은?

  1. 자화전류 값은 전극 간격이 넓게 됨에 따라 감소시켜야 한다.
  2. 대형 시험체를 1회 통전으로 전체를 자화시키는 방법이다.
  3. 시험체의 넓은 두 점에 전극을 설정하여 전면적에 전류를 흘리는 방법이다.
  4. 전극에 가까울수록 자계는 강하고 양쪽 전극으로부터 멀어질수록 약하게 된다.
(정답률: 70%)
  • 프로드법은 전극을 통해 국부적으로 전류를 흘려 자화시키는 방법으로, 전류가 흐르는 전극 근처에서는 자계가 강하게 형성되고 전극에서 멀어질수록 자계의 세기가 약해지는 특성이 있습니다.

    오답 노트
    자화전류 값은 전극 간격이 넓어질수록 증가시켜야 함 / 대형 시험체 전체를 한 번에 자화시키는 방법이 아님 / 넓은 두 점이 아니라 좁은 접점(프로드)을 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 형광습식법에 의한 연속법의 자분탐상시험 공정을 바르게 나타낸 것은?

  1. 전처리 → 자화 → 자분적용 → 자화종료 → 관찰
  2. 전처리 → 자분작용 → 자화 → 자화종료 → 관찰
  3. 전처리 → 자화 → 자화종료 → 자분작용 →관찰
  4. 전처리 → 자분작용 → 자화 → 자화종료 → 후처리 → 관찰
(정답률: 79%)
  • 연속법은 자화 전류를 흘리는 동시에 자분을 적용하는 방식입니다. 따라서 검사 전 표면을 정리하는 전처리를 거쳐, 자화와 자분적용을 동시에 진행한 후, 자화를 종료하고 최종적으로 결함을 관찰하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상관련규격

21. 야외 현장의 높은 곳에 위치한 용접부에 가장 적합한 자분탐상검사법은?

  1. 코일법
  2. 극간법
  3. 프로드법
  4. 전류관통법
(정답률: 72%)
  • 극간법은 두 전극 사이에 검사체를 배치하여 자화시키는 방법으로, 야외 현장의 높은 곳이나 접근이 제한적인 용접부 등에서 휴대용 장비를 통해 효율적으로 검사할 수 있어 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자분탐상시험에서 강봉에 전류를 통하였을 때 가장 잘 검출될 수 있는 불연속은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 전류방향과 평행한 불연속
  2. 지그재그식 날카로운 모양의 불연속
  3. 불규칙한 모양의 개재물
  4. 전류방향과 90도 각도를 갖는 불연속
(정답률: 45%)
  • 자분탐상시험에서 강봉에 직접 전류를 흘리면 전류 방향과 평행한 방향으로 자속이 형성됩니다. 이때 자속의 방향과 직각인 결함이 가장 잘 검출되므로, 전류 방향과 평행한 불연속(결함)이 자속을 가장 크게 방해하여 검출 효율이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 그림은 자화곡선의 그래프이다. o-p-q 선이 나타내는 의미는?

  1. 포화 자속밀도
  2. 초기 자화곡선
  3. 최대 투자곡선
  4. 잔류자기 곡선
(정답률: 61%)
  • 자화되지 않은 강자성체에 외부 자기장 $H$를 가했을 때, 원점 $O$에서 시작하여 포화점 $q$까지 처음으로 자화되는 경로를 나타내는 곡선이므로 초기 자화곡선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 자분탐상시험시 선형자장을 발생시키는 방법은?

  1. 코일법
  2. 프로드법
  3. 자속관통법
  4. 전류관통법
(정답률: 67%)
  • 코일법은 시험체를 코일 내부에 배치하여 코일에 전류를 흘림으로써 시험체 축 방향으로 균일한 선형자장을 발생시키는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 자분탐상검사에 대한 특징으로 올바른 것은?

  1. 자분모양 지시로 금속내부 조직을 알 수 있다.
  2. 시험체 표면균열의 검출능이 뛰어나다.
  3. 비자성체는 잔류자장을 이용하면 결함 검출능이 우수하다.
  4. 대형 부품인 경우에도 1회 통전으로 시험체 전체의 탐상에 효과적이다.
(정답률: 82%)
  • 자분탐상검사는 강자성체 표면 및 표면 직하의 미세한 균열을 검출하는 능력이 매우 뛰어난 시험 방법입니다.

    오답 노트
    금속내부 조직: 조직 분석이 아닌 결함 검출 시험임
    비자성체: 자성체에만 적용 가능하며 비자성체는 검출 불가함
    대형 부품: 부품 크기에 따라 여러 번의 자화 과정이 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 자분탐상시험에 사용되는 자외선등의 필터(fillter)는 깨진 것을 사용하지 않는데 그 주된 이유는?

  1. 작업자의 눈에 실명할 정도로 손상을 입힐 우려가 있기 때문이다.
  2. 과도한 자외선 방출로 작업자가 방사선을 피폭받아 유전적인 피해가 우려되기 때문이다.
  3. 시험체 표면에서 자외선의 강도가 너무 강하여 결함 검출을 전혀 할 수 없기 때문이다.
  4. 작업자의 피부 손상 등을 방지하기 위해서이다.
(정답률: 78%)
  • 자외선등의 필터는 유해한 단파장 자외선(UV-C 등)을 차단하고 검사에 필요한 장파장 자외선만 투과시키는 역할을 합니다. 필터가 깨지면 유해 자외선이 그대로 방출되어 작업자의 피부 손상 등을 유발할 수 있으므로 절대 사용해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 길이가 8인치이고 지름이 3인치인 봉재를 축통전법으로 검사를 한다면 직류나 정류전류를 사용할 때, 필요한 자화전류치는 얼마가 적당한가?

  1. 800[A]
  2. 1200[A]
  3. 2700[A]
  4. 7450[A]
(정답률: 66%)
  • 축통전법에서 봉재의 자화전류는 지름에 비례하여 결정하며, 일반적으로 직류 사용 시 지름 $1\text{ inch}$당 $900\text{ A}$의 전류를 적용합니다.
    ① [기본 공식] $I = 900 \times d$ (전류 = 상수 $\times$ 지름)
    ② [숫자 대입] $I = 900 \times 3$
    ③ [최종 결과] $I = 2700$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)의 자분모양에 대한 설명으로 옳은 것은?

  1. 표면 개구 결함은 자분모양을 제거하고 나타난 흠을 관찰하여도 균열인지 판정이 불가능하다.
  2. 자분모양은 깊이 방향 흠의 치수에 관한 정보를 주지 않는다.
  3. 자분모양이 확인되면 흠 이외의 의사모양까지 모두 포함해 기록 관리한다.
  4. 적정한 자화방법과 자분을 적용하여도 자분길이는 실제 흠 길이의 2배로 추정한다.
(정답률: 56%)
  • 자분탐상시험은 표면 및 표면 직하의 결함 유무를 확인하는 정성적인 시험으로, 자분모양을 통해 결함의 위치와 길이는 알 수 있으나 깊이 방향의 치수에 관한 정보는 제공하지 않습니다.

    오답 노트
    표면 개구 결함: 자분 제거 후 관찰을 통해 균열 판정이 가능함
    의사모양: 흠 이외의 가짜 지시(의사모양)는 기록에서 제외함
    자분길이: 적정한 조건에서 자분길이는 실제 흠 길이와 거의 일치함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의해 자화할 때 특히 고려하여야 할 사항으로 옳은 것은?

  1. 자계의 방향은 예측되는 흠의 방향에 대하여 가능한 한 직각으로 한다.
  2. 자계의 방향은 예측되는 흠의 방향에 대하여 가능한 한 평행하게 한다.
  3. 자계의 방향을 시험면에 가능한 한 직각으로 한다.
  4. 시험면을 태워서는 안될 경우는 시험체에 직접 통전하는 자화방법을 선택한다.
(정답률: 58%)
  • 자분탐상시험에서 결함을 효과적으로 검출하기 위해서는 자계의 방향과 결함의 방향이 서로 수직일 때 누설자속이 가장 크게 발생합니다. 따라서 자계의 방향은 예측되는 흠의 방향에 대하여 가능한 한 직각으로 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 C형 표준시험편의 인공결함에 관한 설명으로 옳은 것은?

  1. 인공 흠은 짧은 곡선형으로 되어 있다.
  2. 인공 흠은 10μm 간격으로 수 개가 배열되어 있다.
  3. 인공 흠의 크기가 다른 수 개의 원형으로 되어 있다.
  4. 인공 흠의 치수는 깊이 8±1μm, 나비50±8μm 이다.
(정답률: 58%)
  • C형 표준시험편의 인공 흠 치수는 규격상 깊이 $8 \pm 1 \mu m$, 너비 $50 \pm 8 \mu m$로 정의되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 C형 표준시험편의 사용방법으로 적합하지 않는 것은?

  1. 용접부의 그루브면 등 좁은 부분에서 A형의 적용이 곤란한 경우에 사용한다.
  2. 판의 두께는 50μm로 한다.
  3. 자분의 적용은 잔류법으로 한다.
  4. 시험면에 잘 밀착되도록 적당한 양면 접착테이프로 시험면에 붙여 사용한다.
(정답률: 68%)
  • C형 표준시험편은 자화시킨 후 자분을 적용하는 자화법을 사용해야 합니다.

    오답 노트
    자분의 적용은 잔류법으로 한다: 잔류법이 아닌 자화법을 적용해야 하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의해 시험체를 자화할 때 자계의 방향 및 강도를 확인하고자 사용되는 표준시험편이 아닌 것은?

  1. A1형
  2. A2형
  3. B형
  4. C형
(정답률: 60%)
  • KS D 0213 표준에 따라 자분탐상 시험 시 자계의 방향과 강도를 확인하기 위해 사용하는 표준시험편은 A1형, A2형, C형이 있습니다. 따라서 B형은 표준시험편의 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

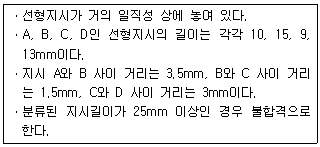

33. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따라 다음 조건과 같은 경우 올바른 평가는?

  1. 지시 A, B, C, D는 연속한 지시로 불합격이다.
  2. 지시 A는 합격이고, B, C, D는 연속한 지시이므로 불합격이다.
  3. 지시 A와 D는 독립한 지시이므로 합격이고, B, C는 연속한 지시이나 길이가 24mm 이므로 합격이다.
  4. 지시 A와 D는 독립한 지시이므로 합격이고, B, C는 연속한 지시이므로 불합격이다.
(정답률: 72%)
  • 자분탐상 시험에서 지시 간격이 $1.5\text{mm}$이하인 경우 연속한 지시로 간주합니다.
    1. 지시 A와 B 사이($3.5\text{mm}$), C와 D 사이($3\text{mm}$)는 독립한 지시입니다.
    2. 지시 B와 C 사이는 $1.5\text{mm}$이므로 연속한 지시이며, 두 길이의 합은 $15 + 9 = 24\text{mm}$입니다.
    3. 하지만 문제의 조건 에 따라 연속한 지시의 합이 기준을 초과하거나 특정 기준에 의해 불합격 처리되는 논리를 적용하면, 지시 A와 D는 독립하여 합격이고 B와 C는 연속 지시로 판단되어 불합격 처리됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의해 표준(대비)시험편을 사용할 때 자분의 적용 방법으로 옳은 것은?

  1. A형 시험편은 잔류법을 적용
  2. B형 시험편은 잔류법을 적용
  3. A형과 B형은 연속법, C형은 잔류법을 적용
  4. A형, B형 및 C형 모두 연속법을 적용
(정답률: 59%)
  • 표준(대비)시험편을 사용하여 자분탐상시험의 성능을 평가할 때는 A형, B형 및 C형 모두 연속법을 적용하여 검사합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 대한 설명으로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 인공홈의 길이는 6mm이다.
  2. 잔류법으로 사용한다.
  3. 시험편의 크기는 30×30mm이다.
  4. 시험편의 두께는 15μm이다.
(정답률: 57%)
  • KS D 0213 표준 시험편 규정에 따라 인공홈의 길이는 $6\text{mm}$로 설정하는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의해 자분탐상시험을 할 때 콘트라스트(cont-rast)가 좋은 자분을 선택하는 이유는?

  1. 자분의 이동성 용이
  2. 자분의 관찰성 용이
  3. 시험품의 통전성 용이
  4. 시험품의 이동성 용이
(정답률: 71%)
  • 콘트라스트(Contrast)는 배경과 결함 지시 모양의 색상 차이를 의미하며, 이를 높이는 이유는 자분의 관찰성을 용이하게 하여 결함을 더 쉽게 발견하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따른 통전시간 설정으로 옳은 것은?

  1. 충격전류는 1/60초 이상으로 한다.
  2. 잔류법은 원칙적으로 1/4~1초로 한다.
  3. 충격전류는 일반적으로 1회 적용한다.
  4. 연속법은 통전 완료 후 자분을 적용한다.
(정답률: 77%)
  • KS D 0213 규격에 따른 통전시간 설정 기준에 따라, 잔류법은 원칙적으로 $1/4 \sim 1$초로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의해 자분탐상시험 후 탈자를 해야 할 경우로 옳은 것은?

  1. 계속하여 하는 시험의 자화가 전회의 자화에 의해 악 영향을 받을 우려가 있을 때
  2. 시험체의 잔류자기가 이후의 기계가공에 악 영향을 미칠 우려가 없을 때
  3. 시험체의 잔류자기가 계측장치 등에 악 영향을 미칠 우려가 없을 때
  4. 시험체가 마찰부분에 사용되는 것으로 철분 등에 흡인하여 마모의 증가 우려가 없을 때
(정답률: 78%)
  • 자분탐상시험 후 탈자는 잔류자기가 이후 공정이나 시험에 방해가 될 때 수행합니다. 계속하여 하는 시험의 자화가 전회의 자화에 의해 악 영향을 받을 우려가 있을 때는 정확한 검출을 위해 반드시 탈자가 필요합니다.

    오답 노트
    기계가공, 계측장치, 마모 증가 등에 악 영향을 미칠 우려가 '있을 때' 탈자를 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)의 해설에 따라 근자외선의 조사등은 사용상태에 따라 적시에 필터를 떼어 내고 청소를 하여야 하는 경우가 있다. 청소 부분에 해당되지 않는 것은?

  1. 필터의 표면
  2. 반사판
  3. 램프의 분해 소재
  4. 필터의 뒷면
(정답률: 70%)
  • 근자외선 조사등의 유지관리를 위해 필터의 표면, 필터의 뒷면, 반사판 등은 청결하게 청소해야 하지만, 램프의 분해 소재는 청소 대상에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의한 자분탐상시험에서 자외선등의 점검주기로 맞는 것은?

  1. 적어도 월 1회 이상
  2. 적어도 년 1회 이상
  3. 적어도 년 3회 이상
  4. 매 측정시마다 2회 이상
(정답률: 71%)
  • KS D 0213 규격에 따라 자분탐상시험 시 사용하는 자외선등의 점검 주기는 적어도 년 1회 이상으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따른 B형 대부시험편의 사용 용도가 아닌 것은?

  1. 장치의 성능 조사
  2. 자분의 성능 조사
  3. 검사액의 성능 조사
  4. 잔류자기의 성능 조사
(정답률: 55%)
  • B형 대부시험편은 자분탐상 장치의 성능, 자분의 성능, 검사액의 성능을 조사하기 위해 사용되는 표준 시험편입니다.

    오답 노트
    잔류자기의 성능 조사: B형 시험편의 사용 목적에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213) KS 규격에 의한 시험결과 나타난 자분모양이 다음 중 의사모양인 것은?

  1. 불연속지시
  2. 결함지시
  3. 재질경계지시
  4. 관련지시
(정답률: 58%)
  • KS D 0213 규격에 따르면, 결함이 아님에도 불구하고 자분 모양이 나타나는 의사모양의 한 종류로 재질경계지시가 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 고온에서 사용하는 내열강 재료의 구비조건에 대한 설명으로 틀린 것은?

  1. 기계적 성질이 우수해야 한다.
  2. 조직이 안정되어 있어야 한다.
  3. 열팽창에 대한 변형이 커야 한다.
  4. 화학적으로 안정되어 있어야 한다.
(정답률: 85%)
  • 내열강은 고온에서도 치수 안정성을 유지해야 하므로, 열팽창에 의한 변형이 최소화되어야 합니다. 따라서 변형이 커야 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 고체 상태에서 하나의 원소가 온도에 따라 그 금속을 구성하고 있는 원자의 배열이 변하여 두 가지 이상의 결정구조를 가지는 것은?

  1. 전위
  2. 동소체
  3. 고용체
  4. 재결정
(정답률: 23%)
  • 동소체는 동일한 원소임에도 불구하고 온도나 압력 조건에 따라 원자 배열이 달라져 두 가지 이상의 서로 다른 결정 구조를 가지는 물질을 말합니다.

    오답 노트
    전위: 결정 내의 선결함
    고용체: 두 가지 이상의 원소가 균일하게 섞인 상태
    재결정: 가공된 금속이 가열되어 새로운 결정립이 생성되는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. Ni-Fe계 합금인 인바(Invar)는 길이 측정용 표준자, 바이메탈, VTR 헤드의 고정대 등에 사용되는데 이는 재료의 어떤 특성 때문에 사용하는가?

  1. 자성
  2. 비중
  3. 전기저항
  4. 열팽창계수
(정답률: 63%)
  • 인바(Invar) 합금은 온도 변화에 따른 길이 변화가 거의 없는 매우 낮은 열팽창계수를 가지고 있어, 정밀한 치수가 요구되는 표준자나 고정대 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 니켈-크롬 합금 중 사용한도가 1000℃까지 측정할 수 있는 합금은?

  1. 망가닌
  2. 우드메탈
  3. 배빗메탈
  4. 크로멜-알루멜
(정답률: 63%)
  • 크로멜-알루멜 합금은 고온 측정에 적합한 열전대 재료로, 약 $1000^{\circ}C$까지의 고온 범위를 측정할 수 있는 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 탄소가 0.50~0.70% 이고, 인장강도는 590~690Mpa이며, 축, 기어, 레인, 스프링 등에 사용되는 탄소강은?

  1. 톰백
  2. 극연강
  3. 반연강
  4. 최경강
(정답률: 50%)
  • 탄소 함유량이 $0.50\sim0.70\%$이며 인장강도가 $590\sim690\text{MPa}$인 최경강은 강도가 높아 축, 기어, 레인, 스프링 등의 기계 부품 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 청동과 황동 및 합금에 대한 설명으로 틀린 것은?

  1. 청동은 구리와 주석의 합금이다.
  2. 황동은 구리와 아연의 합금이다.
  3. 톰백은 구리에 5~20%의 아연을 함유한 것으로, 강도는 높으나 전연성이 없다.
  4. 포금은 구리에 8~12% 주석을 함유한 것으로 포신의 재료 등에 사용되었다.
(정답률: 73%)
  • 톰백은 구리에 $5\sim20\%$의 아연을 함유한 합금으로, 주로 단추나 금 모조품 같은 장식용 재료로 사용되기 때문에 전연성이 매우 좋습니다.

    오답 노트
    청동: 구리와 주석의 합금
    황동: 구리와 아연의 합금
    포금: 구리에 $8\sim12\%$ 주석을 함유한 합금
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 내마멸용으로 사용되는 애시큘러 주철의 기지(바탕) 조직은?

  1. 베이나이트
  2. 소르바이트
  3. 마텐자이트
  4. 오스테나이트
(정답률: 44%)
  • 내마멸성이 우수한 애시큘러 주철은 기지 조직으로 베이나이트를 가지고 있어 높은 강도와 내마모성을 동시에 확보합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 순철의 자기변태 온도는 약 몇 ℃인가?

  1. 100℃
  2. 768℃
  3. 910℃
  4. 1400℃
(정답률: 70%)
  • 순철의 자기변태 온도(큐리 온도)는 약 $768^{\circ}\text{C}$이며, 이 온도 이상에서는 강자성을 잃고 상자성으로 변하는 성질이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 동일 조건에서 전기전도율이 가장 큰 것은?

  1. Fe
  2. Cr
  3. Mo
  4. Pb
(정답률: 50%)
  • 제시된 금속들 중 몰리브덴(Mo)이 전기전도율이 가장 높습니다.

    오답 노트
    Fe, Cr, Pb: Mo보다 전기전도율이 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 비정질 합금에 대한 설명으로 틀린 것은?

  1. 균질한 재료이고 결정 이방성이 없다.
  2. 강도는 높고 연성도 크나 가공경화는 일으키지 않는다.
  3. 제조법에는 단롤법, 쌍롤법, 원심 급냉법 등이 있다.
  4. 액체 급냉법에서 비정질재료를 용이하게 얻기 위해서는 합금에 함유된 이종원소의 원자반경이 같아야 한다.
(정답률: 40%)
  • 비정질 합금을 얻기 위해서는 액체 상태에서 급냉할 때 원자 배열이 규칙적으로 이루어지지 않아야 하므로, 합금 원소 간의 원자 반경 차이가 커야 결정화를 방해하여 비정질 구조를 만들기 쉽습니다.

    오답 노트
    원자 반경의 차이가 커야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. Au의 순도를 나타내는 단위는?

  1. K(carat)
  2. P(pound)
  3. %(percent)
  4. μm(micron)
(정답률: 81%)
  • 금(Au)의 순도를 나타내는 단위는 캐럿(K 또는 carat)을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 탄소강 중에 포함된 구리(Cu)의 영향으로 틀린 것은?

  1. 내식성이 향상시킨다.
  2. Ar1의 변태점을 증가시킨다.
  3. 강재 압연시 균열의 원인이 된다.
  4. 강도, 경도, 탄성한도를 증가시킨다.
(정답률: 50%)
  • 탄소강에 포함된 구리(Cu)는 내식성과 강도, 경도를 높이며 압연 시 균열을 유발할 수 있으나, 변태점 $A_{r1}$을 낮추는 성질이 있습니다.

    오답 노트
    $A_{r1}$의 변태점을 감소시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 비중이 가장 가벼운 금속은?

  1. Mg
  2. Al
  3. Cu
  4. Ag
(정답률: 77%)
  • 금속의 비중을 비교하면 마그네슘(Mg)이 가장 가볍습니다.

    오답 노트
    비중 크기 순서: Ag > Cu > Al > Mg
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 주강과 주철을 비교 설명한 것 중 틀린 것은?

  1. 주강은 주철에 비해 용접이 쉽다.
  2. 주강은 주철에 비해 용융점이 높다.
  3. 주강은 주철에 비해 탄소량이 적다.
  4. 주강은 주철에 비해 수축률이 적다.
(정답률: 45%)
  • 주강은 주철보다 탄소 함유량이 적어 용융점이 높고 용접성이 좋으며, 결정 구조상 수축률이 주철보다 큽니다.

    오답 노트
    주강은 주철에 비해 수축률이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음의 금속 결함 중 체적 결함에 해당되는 것은?

  1. 전위
  2. 수축공
  3. 결정립계 경계
  4. 침입형 불순물 원자
(정답률: 53%)
  • 금속 결함 중 체적 결함은 원자 몇 개 수준이 아니라 3차원적인 공간을 차지하는 결함을 말합니다. 수축공은 응고 과정에서 수축으로 인해 발생하는 빈 공간이므로 체적 결함에 해당합니다.

    오답 노트
    전위, 결정립계 경계: 면 결함 또는 선 결함
    침입형 불순물 원자: 점 결함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 정격 2차 전류가 200A, 정격 사용률이 40%인 아크 용접기로 150A의 전류 사용시 허용 사용률은 약 얼마인가?

  1. 58%
  2. 71%
  3. 60%
  4. 82%
(정답률: 66%)
  • 용접기의 허용 사용률은 전류의 제곱에 반비례한다는 원리를 이용하여 계산합니다.
    ① [기본 공식]
    $$\text{허용 사용률} = ( \frac{I_1}{I_2} )^2 \times \text{정격 사용률}$$
    ② [숫자 대입]
    $$\text{허용 사용률} = ( \frac{200}{150} )^2 \times 40$$
    ③ [최종 결과]
    $$\text{허용 사용률} = 71.1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 산소와 아세틸렌을 이론적으로 1:1 정도 혼합시켜 연소할 때 용접토치에서 얻는 불꽃은?

  1. 중성 불꽃
  2. 탄화 불꽃
  3. 산화 불꽃
  4. 환원 불꽃
(정답률: 54%)
  • 산소와 아세틸렌이 이론적인 비율인 1:1로 혼합되어 연소할 때 발생하는 불꽃을 중성 불꽃이라고 합니다. 이는 화학적으로 중성 상태이며 일반적인 용접에 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. TIG 용접에서 직류 정극성으로 용접이 가능한 재료는?

  1. 스테인리스강
  2. 마그네슘 주물
  3. 알루미늄 판
  4. 알루미늄 주물
(정답률: 60%)
  • TIG 용접에서 직류 정극성(DCEN)은 전극이 (-)극, 모재가 (+)극이 되어 모재 쪽에 열이 집중되는 방식입니다. 스테인리스강과 같은 일반 강재는 모재의 용입을 깊게 하기 위해 이 방식을 사용합니다.

    오답 노트
    마그네슘 주물, 알루미늄 판, 알루미늄 주물: 표면의 산화막 제거를 위해 교류(AC) 또는 직류 역극성을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
