자기비파괴검사기능사 필기 기출문제복원 (2013-10-12)

자기비파괴검사기능사 2013-10-12 필기 기출문제 해설

이 페이지는 자기비파괴검사기능사 2013-10-12 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사기능사
(2013-10-12 기출문제)

목록

1과목: 자기탐상시험법

1. 방사선 투과사진의 상질을 개선시키는 방법이 아닌 것은?

  1. 선원-시험체간 거리를 증가시킨다.
  2. 미립자 필름을 사용한다.
  3. 선원 직경이 큰 것을 사용한다.
  4. 산란방사선을 감소시킨다.
(정답률: 44%)
  • 방사선 투과사진의 상질(선명도)을 높이려면 기하학적 불선명도를 줄여야 합니다. 선원 직경이 클수록 반영(Penumbra)이 커져 상질이 저하되므로, 선원 직경은 작을수록 유리합니다.

    오답 노트
    선원-시험체 거리 증가: 기하학적 불선명도 감소
    미립자 필름 사용: 해상도 향상
    산란방사선 감소: 대비(Contrast) 향상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 용제제거성 염색침투탐상검사에 대한 설명으로 옳은 것은?

  1. 현상법은 건식현상법으로만 적용한다.
  2. 잉여 침투액을 제거할 때 자외선조사장치를 사용한다.
  3. 사용하는 탐상제는 에어로졸 제품으로 제한되어 있다.
  4. 전원, 수도 등의 설비가 없이 검사가 가능하다.
(정답률: 76%)
  • 용제제거성 침투탐상검사는 별도의 세척조나 수돗물 설비 없이 용제와 헝겊만을 사용하여 잉여 침투액을 제거하므로, 전원이나 수도 설비가 없는 현장에서도 간편하게 검사가 가능하다는 것이 핵심 특징입니다.

    오답 노트
    현상법: 건식뿐만 아니라 습식 현상법도 적용 가능함
    자외선조사장치: 잉여 침투액 제거가 아닌 형광 침투액의 관찰 시 사용함
    탐상제: 에어로졸 제품 외에도 다양한 형태로 제공됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 자분탐상검사에서 결함의 검출에 영향을 미치는 인자가 아닌 것은?

  1. 결함
  2. 시험면
  3. 자분의 적용
  4. 시험체의 밀도
(정답률: 80%)
  • 자분탐상검사의 검출 성능은 결함의 종류와 크기, 시험면의 상태(거칠기), 자분의 종류 및 적용 방법 등에 의해 결정됩니다. 시험체의 밀도는 자력선의 누설 여부나 자분의 흡착에 직접적인 영향을 주는 인자가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 초음파탐상시 두께측정에 가장 적합한 시험방법은?

  1. 판파탐상법
  2. 수침법
  3. 공진법
  4. 횡파법
(정답률: 66%)
  • 초음파탐상법 중 두께 측정에 가장 효율적인 방법을 찾는 문제입니다. 공진법은 시험체 두께에 해당하는 공진 주파수를 이용하여 매우 정밀하게 두께를 측정할 수 있어 두께 측정에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. “금속학적 연속성이 파단되었음”을 나타내는 비파괴검사의 용어로 옳은 것은?

  1. 겹침
  2. 수축
  3. 이음매
  4. 불연속
(정답률: 84%)
  • 비파괴검사에서 재료의 금속학적 연속성이 끊어진 상태, 즉 결함이 발생하여 물리적 성질이 불연속적으로 변한 상태를 불연속이라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 와전류탐상시험의 기본 원리로 옳은 것은?

  1. 누설흐름의 원리
  2. 전자유도의 원리
  3. 인장강도의 원리
  4. 잔류자계의 원리
(정답률: 87%)
  • 와전류탐상시험(ECT)은 교류를 이용해 코일에 자기장을 형성하고, 이를 통해 시험체 표면에 유도되는 와전류의 변화를 측정하여 결함을 찾아내는 전자유도의 원리를 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 코일의 리액턴스가 50Ω이고, 도선의 저항이 23Ω 일 때 전압과 전류의 위상차는 얼마인가?

  1. 25°
  2. 35°
  3. 55°
  4. 65°
(정답률: 37%)
  • 전압과 전류의 위상차 $\theta$는 리액턴스와 저항의 비율에 대한 아크탄젠트 값으로 구할 수 있습니다.
    $$\theta = \tan^{-1} ( \frac{X_L}{R} )$$
    $$\theta = \tan^{-1} ( \frac{50}{23} )$$
    $$\theta = 65^{\circ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 할로겐 누설시험의 종류 중 가열양극법에 사용되는 가열양극의 할로겐 원소가 아닌 것은?

  1. Cl
  2. Na
  3. Br
  4. F
(정답률: 54%)
  • 할로겐 원소에는 불소($F$), 염소($Cl$), 브롬($Br$), 요오드($I$), 아스타틴($At$) 등이 포함됩니다. $Na$(나트륨)은 알칼리 금속으로 할로겐 원소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 투자율의 국제표준단위는?

  1. [A/m]
  2. [H/m]
  3. [Wb/m2]
  4. [T]
(정답률: 48%)
  • 투자율의 국제표준단위는 $H/m$ (헨리 퍼 미터)입니다.

    오답 노트
    $A/m$: 자계의 세기 단위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 초음파탐상시험시 조정된 측정범위의 간격은 변화시키지 않고 에코 전체를 좌우로 이동시키는 손잡이는?

  1. 스윕지연(sweep delay)
  2. 펄스에너지(pulse energy)
  3. 스윕거리(sweep length)
  4. 게인(gain)
(정답률: 49%)
  • 초음파탐상시험에서 스윕지연(sweep delay)은 측정 범위의 간격(Scale)은 유지한 채, 화면상의 에코 시작 위치를 좌우로 이동시켜 관찰하고자 하는 영역을 조정하는 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 각종 비파괴검사에 대한 설명 중 옳은 것은?

  1. 자분탐상시험은 일반적으로 핀홀과 같은 점모양의 검출에 우수한 검사법이다.
  2. 초음파탐상시험은 두꺼운 강판의 내부결함 검출이 방사선투과시험보다 우수하다.
  3. 침투탐상시험은 검사할 시험체의 온도와 침투액의 온도에 거의 영향을 받지 않는다.
  4. 육안검사는 인간 시감을 이용한 시험으로 보어스코프나 소형 TV 등을 사용할 수 없어 파이프 내면의 검사는 할 수 없다.
(정답률: 59%)
  • 초음파탐상시험은 투과력이 좋아 두꺼운 강판의 내부 결함을 검출하는 데 있어 방사선투과시험보다 효율적이고 우수합니다.

    오답 노트
    자분탐상시험: 선형 결함 검출에 우수함
    침투탐상시험: 온도 변화에 따라 침투액 점도가 변해 영향받음
    육안검사: 보어스코프 등을 사용하여 파이프 내면 검사 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 압력변화시험-가압법을 이용한 누설검사에서 검사오류를 발생시키는 두 원인은 무엇인가?

  1. 시험체의 체적-온도변화
  2. 시험체의 체적-압력변화
  3. 압력-시험기간
  4. 압력-온도변화
(정답률: 42%)
  • 가압법을 이용한 누설검사에서는 시험체의 체적이 변하거나 온도 변화로 인해 내부 압력이 변동될 경우, 이를 실제 누설로 오인하여 검사 오류가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 침투탐상검사에 대한 설명이 틀린 것은?

  1. 1회의 탐상조작으로 탐상이 가능하다.
  2. 표면이 열려있는 결함만 검출이 가능하다.
  3. 결함의 시험체 내부 형상을 알 수 있다.
  4. 작업장소의 환기가 필요할 수 있다.
(정답률: 83%)
  • 침투탐상검사는 침투액이 표면 결함으로 스며드는 원리를 이용하므로 표면으로 열려 있는 결함만 검출할 수 있으며, 결함의 내부 형상이나 깊이는 알 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선원의 강도가 50Ci인 방사성동위원소 Ir-192가 4반감 기가 경과했을 때 선원의 강도는 얼마가 되겠는가?

  1. 3.12Ci
  2. 6.25Ci
  3. 12.5Ci
  4. 25Ci
(정답률: 44%)
  • 방사성동위원소의 강도는 반감기가 경과할 때마다 이전 강도의 $0.5$배로 감소합니다.
    ① [기본 공식] $A = A_0 \times (0.5)^n$ (나중 강도 = 처음 강도 $\times$ $0.5$의 반감기 횟수 제곱)
    ② [숫자 대입] $A = 50 \times (0.5)^4$
    ③ [최종 결과] $A = 3.125$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 시험체의 구멍 등에 철심을 통과시키고 이 철심에 교류자속을 흘림으로서 시험체 구멍 등의 주위에 원주방향으로 유도전류를 발생시켜 그 전류가 만드는 자계에 의하여 시험체를 자화시키는 방법은?

  1. 전류관통법
  2. 코일법
  3. 통전법
  4. 자속관통법
(정답률: 49%)
  • 철심에 교류자속을 흘려 시험체에 원주방향 유도전류를 발생시키고, 이 전류가 만드는 자계로 시험체를 자화시키는 방법은 자속관통법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 자분탐상시험의 코일 내에서 자장이 가장 강한 곳은?

  1. 바깥 쪽 가장자리
  2. 끝 부분
  3. 안 쪽 가장자리
  4. 중심 부분
(정답률: 49%)
  • 코일 내의 자계 분포를 살펴보면, 전류가 흐르는 도선에 가장 가까운 안쪽 가장자리 부분에서 자속밀도가 가장 높고 강하게 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 자분탐상시험 중 극간법과 프로드법을 비교한 것이다. 틀린 것은?

  1. 극간법은 검사품의 표면에 스파크 등의 손상을 주지 않는다.
  2. 극간법은 자기회로를 강자성체로 적용시킬 수 있어서 반자계가 매우 작게 자화된다.
  3. 프로드법은 원형자계를 형성하기 때문에 전극 간에 수직으로 놓인 결함이 가장 잘 나타난다.
  4. 프로드법은 검사품에 직접 전류를 적용하므로 전극을 잘 접촉시켜야 한다.
(정답률: 52%)
  • 프로드법은 두 전극 사이에 강한 전류를 흘려 원형 자계를 형성하므로, 자력선과 수직으로 놓인 결함이 가장 잘 검출됩니다. 따라서 전극 간에 수직으로 놓인 결함이 잘 나타난다는 설명은 틀린 것이며, 실제로는 전극 간에 평행하게 놓인 결함이 가장 잘 검출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 자분탐상시험시 주의해야 할 사항으로 옳은 것은?

  1. 비형광자분탐상시험은 어두워야 하므로 모든 빛을 차단하여야 한다.
  2. 자외선은 인체의 눈에 치명적 손상을 주므로 시험체를 직접 눈으로 관찰하는 것은 금지되어야 한다.
  3. 가연성 물질을 사용하므로 항상 추운곳에서 검사를 실시해야 한다.
  4. 탐상장치의 전기회로에 대한 절연 여부를 일상 점검하여야 한다.
(정답률: 77%)
  • 자분탐상시험은 고전류를 사용하는 전기 장치를 이용하므로, 작업자의 안전과 장비의 오작동 방지를 위해 전기회로의 절연 상태를 일상적으로 점검하는 것이 필수적입니다.

    오답 노트
    비형광자분: 적절한 백색광 조명이 필요하며 모든 빛을 차단하는 것은 형광자분탐상시험의 조건임
    자외선 관찰: 보호 안경(필터)을 착용하고 관찰해야 하며, 관찰 자체가 금지되는 것은 아님
    검사 장소: 가연성 물질 사용 시 화기 엄금 및 환기가 중요하며, 반드시 추운 곳에서 실시해야 하는 것은 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 말굽형 영구자석을 사용하여 자분탐상검사를 할 때의 특징을 설명한 것으로 옳은 것은?

  1. 일정한 자속밀도를 유지하므로 전자석보다 검출능력이 높다.
  2. 시험체에 대한 자속의 유입 깊이가 교류에 비해 깊으므로 내부에 있는 결함 탐상에 가장 적합하다.
  3. 교류 전자석을 이용하는 자화기와 동일하게 시험면에 대한 자속밀도가 높아 표면 결함의 검출이 우수하다.
  4. 시험체의 두께가 두꺼울수록 시험면의 자속밀도가 급격히 감소되어 결함의 검출능력은 저하된다.
(정답률: 50%)
  • 말굽형 영구자석은 자석과 시험체 사이의 간격(두께)이 멀어질수록 자속밀도가 급격히 감소하는 특성이 있어, 시험체가 두꺼울수록 표면의 결함 검출 능력이 저하됩니다.

    오답 노트
    검출능력: 전자석에 비해 자속밀도 조절이 어려워 일반적으로 검출능력이 낮음
    유입 깊이: 영구자석은 기본적으로 직류 성질을 띠어 표피효과가 적으나, 말굽형의 특성상 내부 결함 탐상에 가장 적합하다고 보기는 어려움
    자속밀도: 교류 전자석에 비해 표면 자속밀도가 낮아 표면 결함 검출력이 떨어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

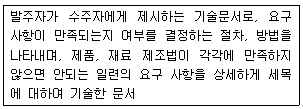

20. 다음은 어떤 문서에 대한 설명인가?

  1. 지시서
  2. 절차서
  3. 시방서
  4. 보고서
(정답률: 59%)
  • 제시된 내용은 발주자가 수주자에게 요구하는 기술적 사항, 절차, 방법 등을 상세히 기술한 문서에 대한 정의이므로 시방서에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상관련규격

21. 탈자를 하지 않아도 되는 경우의 설명으로 틀린 것은?

  1. 검사 후 열처리가 예정되어 있는 경우
  2. 연강이나 연철인 시험체의 보자성이 높을 경우
  3. 재시험을 하는 공정이 계획되어 있을 경우
  4. 시험체를 전자석 기중기로 들어올려 운반할 경우
(정답률: 46%)
  • 보자성이 높다는 것은 자석의 성질을 강하게 유지한다는 뜻이므로, 반드시 탈자 과정을 거쳐 잔류 자기를 제거해야 합니다. 따라서 연강이나 연철인 시험체의 보자성이 높을 경우 탈자를 하지 않아도 된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자분탐상시험시 장치, 자분, 검사액의 성능만을 확인하고자 할 때 사용되는 시험편은?

  1. A형 표준시험편
  2. B형 표준시험편
  3. C형 표준시험편
  4. D형 표준시험편
(정답률: 61%)
  • B형 표준시험편은 인공흠이 없는 시험편으로, 자분탐상시험 장치의 성능, 자분의 상태, 검사액의 성능 등 시스템 전반의 유효성을 확인하기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자분탐상시험에서 A1형 표준시험편의 용도와 사용방법이 잘못 설명된 것은?

  1. 시험편의 표시 숫자 중 분자는 인공흠의 깊이이고 분모는 시험편의 두께이다.
  2. 인공흠은 원형자화 시에 다소 높은 검출감도를 나타낸다.
  3. 인공흠이 있는 쪽 면은 검사품의 표면에 부착시켜야 한다.
  4. 시험편을 사용할 때와 동등한 조건으로 검사품을 검사하여야 한다.
(정답률: 47%)
  • A1형 표준시험편의 인공흠은 방향성이 있어 자화 방향에 따라 검출 감도가 달라집니다. 인공흠은 원형자화 시가 아니라 방향자화 시에 더 높은 검출감도를 나타내므로 해당 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림의 자기이력곡선에서 포화점을 나타낸 것은?

  1. b, f
  2. d, h
  3. e, a
  4. o, b
(정답률: 77%)
  • 자기이력곡선에서 포화점은 외부 자기장 $H$를 계속 증가시켜도 자속밀도 $B$가 더 이상 증가하지 않고 일정해지는 지점을 말합니다. 그래프의 양 끝단인 d와 h가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 시험체가 축통전법(Head shot)에 의해 자화될 때 자속밀도가 최대가 되는 곳은?

  1. 시험체의 중심
  2. 시험체의 내측
  3. 시험체의 표면
  4. 시험체의 양끈
(정답률: 50%)
  • 축통전법(Head shot)으로 자화할 때, 전류는 시험체의 단면 전체에 흐르지만 자속 밀도는 시험체의 표면에서 가장 높게 형성되어 표면 결함 검출에 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 자화방법에 대한 설명으로 틀린 것은?

  1. 프로드법에서의 전류는 시험체의 두께와 프로드 전극의 간격으로 정해진다.
  2. 코일법은 코일에 전류를 통할 때에 발생하는 코일의 축방향의 자계를 이용한다.
  3. 통전법에서는 직류나 정류전류를 사용하며 시험체의 내경을 기준으로 전류치를 설정한다.
  4. 극간법에서는 자화시 영구자석과 전자석을 사용한다.
(정답률: 51%)
  • 통전법에서 전류치는 시험체의 내경이 아니라 시험체의 외경(두께)을 기준으로 설정하여 적절한 자속 밀도를 확보해야 합니다.

    오답 노트
    프로드법: 전극 간격과 두께에 의해 전류 경로 결정됨
    코일법: 코일 축 방향의 자계 이용함
    극간법: 영구자석 또는 전자석을 사용하여 자화함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 자분탐상시험시 자화할 때 고려되어야 할 사항으로 가장 중요한 것은?

  1. 전류의 종류
  2. 전류의 밀도
  3. 자계의 방향
  4. 부품의 크기
(정답률: 64%)
  • 자분탐상시험의 핵심은 결함 부위에서 발생하는 누설자속을 검출하는 것입니다. 결함의 방향과 자계의 방향이 수직에 가까울수록 누설자속이 최대가 되어 검출력이 높아지므로 자계의 방향 설정이 가장 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따라 형광자분을 사용할 때 자분지시 모양을 충분히 식별하기 위한 관찰면의 밝기는 몇 lx 이하로 하여야 하는가?

  1. 2
  2. 20
  3. 200
  4. 2000
(정답률: 87%)
  • 형광자분을 사용하는 자분탐상시험에서는 형광 반응을 명확하게 식별하기 위해 주변 빛을 차단해야 하며, 관찰면의 밝기는 $20\text{ lx}$이하로 유지하는 것이 표준 규정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)의 자분탐상시험 장치 중에서 자분 및 검사액에 대하여 바르게 설명한 것은?

  1. 검사액 및 자분은 필요에 따라 버너로 태워서 그 성능을 확인하여야 한다.
  2. 자분의 입도는 육안으로 측정하여 입자의 크기를 대, 중, 소로 표시하여 기록해 둔다.
  3. 검사액속의 자분 분산농도는 자분의 무게를 단위용적으로 나눈 값으르 말하며 %로 표시한다.
  4. 습식법에는 등유, 물 등을 분산매로 하여 필요에 따라 적당한 방청제 및 계면활성제를 넣은 검사액을 사용한다.
(정답률: 76%)
  • KS D 0213 표준에 따라 습식 자분탐상시험에서는 자분을 분산시키기 위해 등유나 물과 같은 분산매를 사용하며, 필요에 따라 방청제나 계면활성제를 첨가하여 검사액을 조제합니다.

    오답 노트
    버너로 태워 성능 확인: 성능 확인 방법이 아님
    입도 측정: 육안이 아닌 표준 체 등을 통해 측정
    분산농도 표시: %가 아닌 무게/부피 단위로 표시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따른 자화전류와 자분 분산매의 조합 중 표면하의 불연속 검출에 가장 우수한 검출강도를 갖는 방법은?

  1. 교류-습식법
  2. 교류-건식법
  3. 맥류-습식법
  4. 직류-건식법
(정답률: 36%)
  • 표면하 결함(Subsurface defect)을 검출하기 위해서는 자력선이 깊게 침투하는 직류(DC) 자화가 유리하며, 입자가 굵은 건식 자분을 사용할 때 검출 강도가 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 규정한 A1 표준시험편의 재질은?

  1. KS C 2504의 1종을 어닐링한 것
  2. KS C 2504의 2종의 압연재(냉간 압연)
  3. KS C 2712의 1종을 압연재(냉간 압연)
  4. KS C 2712의 2종을 어닐링한 것
(정답률: 65%)
  • KS D 0213 규격에서 정의하는 A1 표준시험편의 재질은 KS C 2504의 1종을 어닐링한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 자분탐상검사 방법의 규격이 아닌 것은?

  1. KS D 0213
  2. ASME sec.Ⅷ Div. 1App 6
  3. KS W 4041
  4. KS D 0232
(정답률: 44%)
  • 자분탐상검사의 주요 규격으로는 KS D 0213, ASME Sec.VIII Div.1 App.6, KS W 4041 등이 사용됩니다. KS D 0232는 자분탐상검사 규격에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의한 자분탐상시험시 다음 중 의사모양의 하나인 재질경계지시가 예상되는 시험부위는?

  1. 단면급변부
  2. 띠모양으로 존재하는 금속조직부
  3. 자기펜 자국부
  4. 거친 표면부
(정답률: 37%)
  • 재질경계지시는 결함이 아님에도 불구하고 금속 조직의 변화나 경계면에서 자기력선이 굴절되어 나타나는 의사지시의 일종입니다. 따라서 띠모양으로 존재하는 금속조직부에서 이러한 현상이 예상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 규정된 “원형상의 자분모양”에 대한 설명으로 옳은 것은?

  1. 독립하여 존재하며 선상의 자분모양 이외의 것을 말한다.
  2. 독립하여 존재하며 자분모양의 길이가 나비의 4배 이상인 것을 말한다.
  3. 일정한 면적 내에 여러 개의 자분이 원형에 가깝게 군집되어 있는 것을 말한다.
  4. 균열로 식별된 자분모양이 아닌 모든 것을 말한다.
(정답률: 51%)
  • 원형상의 자분모양은 독립하여 존재하면서 선상의 자분모양(균열 등) 이외의 형태를 띠는 것을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따라 시험조건의 기호를 기록할 때 “P-1000Ⓓ"에 대한 설명이 바르게 짝지어진 것은?

  1. P : 극간법 사용
  2. - : 교류전압을 사용
  3. 1000 : 시험길이가 1000mm
  4. Ⓓ : 탈자를 시행
(정답률: 63%)
  • KS D 0213 시험조건 기호에서 Ⓓ는 탈자(Demagnetization)를 시행했음을 나타내는 기호입니다.

    오답 노트
    P: 극간법이 아닌 극간 자화법을 의미하며, 1000은 시험길이가 아닌 자화전류 $1000\text{A}$를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 압력 용기-비파괴 시험 일반(KS B 6752)의 홀-효과 접선 자장 프로브의 사용 용도는?

  1. 최대 자회전류값 측정
  2. 강자성체의 유무판단
  3. 접선 자장의 피크값 측정
  4. 자화방향 측정
(정답률: 51%)
  • 홀-효과 접선 자장 프로브는 자장의 세기를 측정하는 장치로, 특히 접선 자장의 피크값을 측정하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 “현탁성이 좋다”는 의미의 설명으로 옳은 것은?

  1. 입자의 침강 속도가 빠르다.
  2. 침전되지 않은 입자량이 많다.
  3. 검사액의 밀도가 낮아 투명하다.
  4. 검사액의 색깔이 밝고 깨끗하다.
(정답률: 70%)
  • 현탁성이 좋다는 것은 자분 입자가 액체 속에 고르게 분산되어 있어, 시간이 지나도 침전되지 않은 입자량이 많음을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 강자성체에 본래의 자화와는 반대 방향의 자장을 주든가 또는 열을 가하여 자화를 충분히 작은 값으로 감소시키는 일을 설명하는 용어는?

  1. 역자화
  2. 탈자
  3. 리젝션
  4. 자기포화
(정답률: 74%)
  • 강자성체에 반대 방향의 자장을 가하거나 열을 가해 잔류 자기를 제거하여 자화 값을 충분히 작게 만드는 과정을 탈자라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 자화할 때 고려하여야 할 내용을 옳게 설명한 것은?

  1. 반자계를 크게 하여야 한다.
  2. 자계의 방향은 시험할 면과 가능한 한 수직이 되게 한다.
  3. 자계의 방향은 예측되는 흠의 방향에 대하여 가능한 한 수평으로 한다.
  4. 시험면을 태워서는 안될 경우 시험체에 직접 통전하지 않는 자화방법을 선택하는 것이 좋다.
(정답률: 47%)
  • 자분탐상 시험 시 자화 과정에서 고려해야 할 올바른 주의사항을 묻는 문제입니다. 시험면의 표면 손상이나 타는 현상을 방지해야 하는 경우에는 시험체에 직접 전류를 흘리지 않는 간접 자화 방법을 선택하는 것이 옳습니다.

    오답 노트
    반자계: 작게 유지해야 함
    자계 방향: 시험면과 평행하게 설정
    흠의 방향: 예측되는 흠의 방향과 수직이 되어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)의 A2 표준시험편을 바르게 설명한 것은?

  1. A1보다 높은 유효자계의 강도로 자분모양이 나타난다.
  2. A1보다 낮은 유효자계의 강도로 자분모양이 나타난다.
  3. A1과 A2는 자계와는 상관없다.
  4. A2는 잔류법으로, A1은연속법을 사용한다.
(정답률: 66%)
  • KS D 0213의 표준시험편 A1과 A2의 특성을 비교하는 문제입니다. A2 표준시험편은 A1 표준시험편보다 더 높은 유효자계의 강도에서 자분모양이 나타나는 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 규정한 비형광 습식법의 자분농도 범위는?

  1. 0.2~2g/ℓ
  2. 0.02~0.2g/ℓ
  3. 2~10g/ℓ
  4. 10~20g/ℓ
(정답률: 52%)
  • KS D 0213 규격에서 정의하는 비형광 습식법의 자분농도 범위를 묻는 문제입니다. 해당 규격에 따라 비형광 습식법의 적정 자분농도는 $2\sim 10\text{ g/ℓ}$ 범위로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 철강재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의한 자계강도의 설정을 바르게 적용한 것은?

  1. 연속법/용접부 : 1000(A/m) 이하
  2. 연속법/단조품 : 2000(A/m) 이하
  3. 연속법/퀀칭한 기계부품 : 5600(A/m) 이상
  4. 잔류법/퀀칭한 부품 : 5000(A/m) 이상
(정답률: 67%)
  • KS D 0213 규격에 따른 자분탐상 시험의 자계강도 설정 기준을 묻는 문제입니다. 연속법을 적용할 때 퀀칭한 기계부품의 경우 자계강도를 $5600\text{ A/m}$이상으로 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 1성분계 상태도에서 3중점에 대한 설명으로 옳은 것은?

  1. 세 가지 기압이 겹치는 점이다.
  2. 세 가지 온도가 겹치는 점이다.
  3. 세 가지 상이 같이 존재하는 점이다.
  4. 세 가지 원소가 같이 존재하는 점이다.
(정답률: 83%)
  • 1성분계 상태도에서 3중점(Triple Point)이란 고체, 액체, 기체의 세 가지 상(Phase)이 열역학적으로 평형을 이루며 동시에 공존하는 특정 온도와 압력의 점을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 알루미늄합금 중 시효처리에 의해 석출경화를 이용하는 열처리형 합금이 아닌 것은?

  1. 2000계
  2. 3000계
  3. 6000계
  4. 7000계
(정답률: 51%)
  • 알루미늄 합금은 열처리를 통해 강도를 높일 수 있는 열처리형과 그렇지 않은 비열처리형으로 나뉩니다.

    오답 노트
    2000계, 6000계, 7000계: 석출경화가 가능한 열처리형 합금
    3000계: Al-Mn 합금으로 비열처리형 합금
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 형상 기억 효과를 나타내는 합금이 일으키는 변태는?

  1. 펄라이트 변태
  2. 마텐자이트 변태
  3. 오스테나이트 변태
  4. 레데뷰라이트 변태
(정답률: 59%)
  • 형상 기억 합금은 고온의 오스테나이트 상태에서 저온의 마텐자이트 상태로 변태했다가, 다시 가열하면 원래의 형상으로 돌아오는 마텐자이트 변태의 가역성을 이용하는 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 금속 재료의 일반적 성질에 관한 설명으로 틀린 것은?

  1. Mg의 용융점은 약 650℃이다.
  2. Al의 비중은 약 2.7로 물속으로 가라앉는다.
  3. 열전도도가 우수한 금속은 Ag ＞ Cu ＞ Au 순이다.
  4. 물질이 상태의 변화를 완료하기 위해서는 잠열이 필요하다.
(정답률: 38%)
  • 물질이 상태 변화를 할 때 흡수하거나 방출하는 에너지가 잠열이며, 상태 변화가 완료된 후에는 온도가 변하는 현열이 필요합니다. 따라서 상태 변화 완료를 위해 잠열이 필요하다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. Al-Si 계 합금에 관한 설명으로 틀린 것은?

  1. Si 함유량이 증가할수록 열팽창계수가 낮아진다.
  2. 실용합금으로는 10~13%의 Si가 함유된 실루민이 있다.
  3. 용융점이 높고 유동성이 좋지 않아 복잡한 모래형 주물에는 이용되지 않는다.
  4. 개량처리를 하게 되면 용탕과 모래 수분과의 반응으로 수소를 흡수하여 기포가 발생된다.
(정답률: 70%)
  • Al-Si 계 합금은 용융점이 낮고 유동성이 매우 뛰어나기 때문에 복잡한 형상의 모래형 주물 제작에 매우 유리한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. Ni에 약 50~60%의 CU를 첨가하여 표준 저항선이나 열전 쌍용선으로 사용되는 합금은?

  1. 엘린바
  2. 모넬메탈
  3. 콘스탄탄
  4. 플래티나이트
(정답률: 67%)
  • 콘스탄탄은 니켈(Ni)에 구리(Cu)를 약 55% 첨가한 합금으로, 온도 변화에 따른 전기 저항 변화가 매우 작아 표준 저항선이나 열전 쌍용선으로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 융액(L1)→결정(M)+융액(L2)와 같은 반응을 하며, 해진 온도에서 3상이 평형을 이루는 상태는?

  1. 공정형
  2. 포정형
  3. 편정형
  4. 금속간 화합물형
(정답률: 33%)
  • 액체(융액)가 냉각되면서 고체(결정)와 새로운 액체로 동시에 변하며 3상이 평형을 이루는 반응을 편정 반응이라고 합니다.

    오답 노트
    공정형: 액체 1개가 고체 2개로 변함
    포정형: 액체와 고체가 만나 새로운 고체가 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 소결 탄화물 공구강이 아닌 것은?

  1. 듀콜(Ducole)강
  2. 미디아(Midia)
  3. 카볼로이(carboloy)
  4. 텅갈로이(Tungalloy)
(정답률: 48%)
  • 듀콜(Ducole)강은 소결 탄화물 공구강이 아니라 고속도강의 일종입니다. 반면 미디아, 카볼로이, 텅갈로이는 대표적인 초경합금(소결 탄화물) 공구강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 조직검사를 통한 상이 종류 및 상의 양을 결정하는 방법이 아닌 것은?

  1. 면적의 측정법
  2. 점의 측정법
  3. 직선의 측정법
  4. 셀퍼프린터의 측정법
(정답률: 68%)
  • 조직검사에서 상의 종류와 양을 정량적으로 결정하기 위해 면적 측정법, 점 측정법, 직선 측정법 등이 사용됩니다.

    오답 노트
    셀퍼프린터의 측정법: 조직 분석을 위한 정량적 측정 방법이 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 뜨임 취성을 방지할 목적으로 첨가되는 합금원소는?

  1. Al
  2. Si
  3. Mn
  4. MO
(정답률: 51%)
  • 뜨임 취성은 특정 온도 범위에서 인성이 저하되는 현상으로, 이를 방지하기 위해 몰리브덴(Mo)과 같은 합금 원소를 첨가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 18-8 스테인리스강에 대한 설명으로 틀린 것은?

  1. 강자성체이다.
  2. 내식성이 우수하다.
  3. 오스테나이트계이다.
  4. 18%Cr-08%Ni의 합금이다.
(정답률: 62%)
  • 18-8 스테인리스강은 $18\%$ Cr과 $8\%$ Ni를 함유한 오스테나이트계 스테인리스강으로, 내식성이 우수하며 비자성체인 것이 특징입니다.

    오답 노트
    강자성체이다: 오스테나이트계는 비자성체입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 6:4 황동에 1~2%Fe을 첨가한 것으로 강도가 크고 내식성이 좋아 광산기계, 선박용기, 화학기계 등에 널리 사용되는 것은?

  1. 포금
  2. 문쯔메탈
  3. 규소황동
  4. 델타메탈
(정답률: 41%)
  • 델타메탈은 6:4 황동에 $1 \sim 2\%$의 Fe를 첨가하여 강도와 내식성을 향상시킨 합금으로, 광산 및 선박용 기계에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 주철 중에 나타나는 탄소량은 주로 어떤 형태인가?

  1. 인(p)+흑연
  2. 흑연+화합탄소
  3. 망간(Mn)+화합탄소
  4. 텅스텐(w)+화합탄소
(정답률: 59%)
  • 주철은 탄소 함유량이 높아 탄소가 결정 형태로 석출된 흑연과 철과 결합한 화합탄소(시멘타이트)의 형태로 존재합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 백금(pt)의 결정격자는?

  1. 정방격자
  2. 면심입방격자
  3. 조밀육방격자
  4. 체심입방격자
(정답률: 52%)
  • 백금(Pt)은 원자 충전율이 높은 면심입방격자(FCC) 구조를 가지는 대표적인 금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 연강의 탄소함량은 약 몇 %인가?

  1. 0.14
  2. 0.45
  3. 0.55
  4. 0.85
(정답률: 55%)
  • 연강(Low Carbon Steel)은 탄소 함유량이 적은 강철로, 일반적으로 탄소 함량이 $0.02\%$에서 $0.3\%$ 사이인 강을 말합니다. 제시된 보기 중 $0.14\%$가 이 범위에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 산소-아세틸렌가스 용접 작업할 때 가스용접 토치에서 탁탁 소리가 나는 원인으로 가장 적합한 것은?

  1. 모재의 과열
  2. 노즐(팁)의 막힘
  3. 가스 압력의 조정 불량
  4. 혼합가스의 배출이 불완전
(정답률: 41%)
  • 가스용접 토치에서 탁탁 소리가 발생하는 현상은 가스 압력이 적절하게 조정되지 않아 가스의 흐름이 불안정할 때 발생하는 전형적인 증상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 용접법에 있어 압접에 속하는 것은?

  1. 단접
  2. 스터드 용접
  3. MIG 용접
  4. 전자 빔 용접
(정답률: 39%)
  • 압접은 가압력을 가하여 접합하는 용접 방식으로, 단접(Butt Welding)이 이에 해당합니다.

    오답 노트
    스터드 용접: 돌출 용접
    MIG 용접: 아크 용접
    전자 빔 용접: 고에너지 빔 용접
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 정격 2차 전류가 200A, 정격 사용률이 40%인 아크 용접기로 200A의 용접전류를 사용하는 경우 허용 사용률은 얼마인가?

  1. 20%
  2. 40%
  3. 80%
  4. 160%
(정답률: 63%)
  • 용접기의 허용 사용률은 실제 사용하는 용접전류와 정격 전류의 관계에 의해 결정됩니다. 현재 사용하는 용접전류가 정격 2차 전류와 동일하므로, 허용 사용률은 정격 사용률과 같습니다.
    ① [기본 공식] $D = \frac{I_{0}^{2}}{I^{2}} \times D_{0}$
    ② [숫자 대입] $D = \frac{200^{2}}{200^{2}} \times 40$
    ③ [최종 결과] $D = 40$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
