자기비파괴검사기능사 필기 기출문제복원 (2015-01-25)

자기비파괴검사기능사 2015-01-25 필기 기출문제 해설

이 페이지는 자기비파괴검사기능사 2015-01-25 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사기능사
(2015-01-25 기출문제)

목록

1과목: 자기탐상시험법

1. 침투탐상검사에서 과잉침투액을 제거한 후 시험체를 가열하여 침투액을 팽창시킴으로써 결함지시모양을 형성시키는 방법은?

  1. 가열현상법
  2. 팽창현상법
  3. 무현상법
  4. 가압현상법
(정답률: 63%)
  • 침투액을 제거한 후 별도의 현상제를 사용하지 않고, 시험체를 가열하여 결함 내의 침투액을 팽창시켜 지시모양을 형성하는 방법은 무현상법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다른 비파괴검사법과 비교하여 와전류탐상시험의 특징이 아닌 것은?

  1. 시험을 자동화할 수 있다.
  2. 비접촉 방법으로 할 수 있다.
  3. 시험체의 도금두께 측정이 가능하다.
  4. 형상이 복잡한 것도 쉽게 검사할 수 있다.
(정답률: 72%)
  • 와전류탐상시험은 전도체 표면에 유도되는 와전류를 이용하므로 비접촉 검사가 가능하고 자동화 및 도금 두께 측정이 용이합니다. 하지만 형상이 복잡한 부위는 와전류의 분포가 불균일해져 검사가 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 비파괴검사의 목적에 대한 설명과 거리가 먼 것은?

  1. 결함이 존재하지 않는 완벽한 제품을 생산한다.
  2. 제품의 결함 유무 또는 결함의 정도를 파악, 신뢰성을 향상시킨다.
  3. 시험결과를 분석, 검토하여 제조 조건을 보완하므로 제조기술을 발전시킬 수 있다.
  4. 적절한 시기에 불량품을 조기 발견하여 수리 또는 교체를 통해 제조 원가를 절감한다.
(정답률: 81%)
  • 비파괴검사는 제품의 결함 유무를 파악하여 신뢰성을 높이고 제조 기술을 발전시키며 원가를 절감하는 것이 목적이지, 현실적으로 결함이 전혀 없는 완벽한 제품을 생산하는 것 자체가 목적은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 특성 X-선에 관해 설명한 것 중 틀린 것은?

  1. 재료의 물성분석에 이용된다.
  2. 단일 에너지를 가진다.
  3. 파장은 관전압이 바뀌어도 변하지 않는다.
  4. 연속 스펙트럼을 가진다.
(정답률: 61%)
  • 특성 X-선은 타겟 물질의 고유한 전자 궤도 전이에 의해 발생하므로, 특정 에너지(단일 파장)를 갖는 선 스펙트럼 형태로 나타납니다.

    오답 노트
    연속 스펙트럼을 가진다: 이는 제동 방사선에 의해 발생하는 연속 X-선의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 와전류 탐상시험 기기에서 게인(Gain) 조정 장치의 역할로 옳은 것은?

  1. 위상(phase) 조절
  2. 평형(balance) 조정
  3. 감도(sensitivity) 조정
  4. 진동수(frequency) 조정
(정답률: 69%)
  • 와전류 탐상시험에서 게인(Gain) 조정 장치는 수신된 신호의 크기를 증폭하거나 감소시켜 결함 검출 능력을 조절하는 역할을 하므로, 이는 곧 감도(sensitivity)를 조정하는 것과 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 누설검사에 사용되는 가압 기체가 아닌 것은?

  1. 헬륨
  2. 질소
  3. 포스겐
  4. 공기
(정답률: 73%)
  • 누설검사에는 검출이 쉽고 안전한 헬륨, 질소, 공기 등이 가압 기체로 사용됩니다.

    오답 노트
    포스겐: 매우 강한 독성을 가진 독성 가스로 검사 기체로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 비금속 물질의 표면 불연속을 비파괴검사할 때 가장 적합한 시험법은?

  1. 자분탐상시험법
  2. 초음파탐상시험법
  3. 침투탐상시험법
  4. 중성자투과시험법
(정답률: 82%)
  • 침투탐상시험법은 액체의 모세관 현상을 이용하므로 재질에 상관없이 표면에 열린 불연속(결함)이 있다면 검출이 가능하여 비금속 물질의 표면 검사에 가장 적합합니다.

    오답 노트
    자분탐상시험법: 강자성체에만 적용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 음향방출검사시 계측순서 중 계측감도의 교정 항목이 아닌것은?

  1. 변환자
  2. 변환자를 접착한 상태
  3. 피검체의 음속감소
  4. 문턱값
(정답률: 72%)
  • 음향방출검사의 계측감도 교정은 변환자 자체의 특성, 접착 상태, 피검체의 음속 감소 등을 고려하여 수행합니다.

    오답 노트
    문턱값: 조정 불가능한 값으로 교정 항목에 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 초음파탐상 시험방법에 속하지 않는 것은?

  1. 공진법
  2. 외삽법
  3. 투과법
  4. 펄스반사법
(정답률: 79%)
  • 초음파탐상시험은 초음파의 전파 특성을 이용하는 공진법, 투과법, 펄스반사법 등이 있으며, 외삽법은 데이터의 추정치나 경향성을 파악하는 수학적 방법으로 초음파탐상 시험방법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 기포누설시험을 할 때 감도를 저해하는 요소로 가장 거리가 먼 것은?

  1. 표면오염물
  2. 부적절한 점도
  3. 빠른 누설
  4. 과도한 진공
(정답률: 71%)
  • 기포누설시험에서 기포의 형성을 방해하거나 오판을 유도하는 표면오염물, 부적절한 점도, 과도한 진공은 감도를 저해하는 요소입니다. 반면 빠른 누설은 기포가 더 크고 빠르게 발생하여 오히려 결함을 발견하기 쉽게 만듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자분탐상시험에서 시험체 외부의 도체로 통전함으로써 자계를 주는 방법은?

  1. 전류관통법
  2. 극간법
  3. 자속관통법
  4. 축통전법
(정답률: 35%)
  • 전류관통법은 시험체 외부의 도체(구리바 등)에 전류를 흘려 그 주변에 형성되는 자계를 이용하여 시험체를 자화시키는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 일반적으로 오스트나이트계 트레인리스강 용접부 검사에서 적용이 불가능한 시험방법은?

  1. 방사선투과시험
  2. 자분탐상시험
  3. 누설탐상시험
  4. 초음파탐상시험
(정답률: 67%)
  • 자분탐상시험은 강자성체에만 적용 가능한 검사법입니다. 오스트나이트계 스테인리스강은 비자성체이므로 자화가 되지 않아 자분탐상시험을 적용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 강자성체 및 비자성 재료에서도 균열의 깊이 정보를 알 수 있는 비파괴 검사 방법은?

  1. 와전류 탐상검사
  2. 자분탐상검사
  3. 자기기록탐상검사
  4. 침투탐상검사
(정답률: 69%)
  • 와전류 탐상검사는 전도체 내부에 유도된 와전류의 변화를 측정하여 결함을 찾아내는 방법으로, 강자성체와 비자성체 모두에 적용 가능하며 결함의 깊이 정보를 얻을 수 있는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 자분탐상검사에서 자화 방법을 선택할 때 고려해야 할 사항과 거리가 먼 것은?

  1. 검사 환경
  2. 검사원의 기량
  3. 시험체의 크기
  4. 예측되는 결함의 방향
(정답률: 72%)
  • 자화 방법은 검사 환경, 시험체의 종류 및 크기, 예측되는 결함의 종류와 방향 등을 종합적으로 고려하여 결정합니다. 검사원의 기량은 검사 결과의 신뢰성에 영향을 줄 수는 있으나, 자화 방법 자체를 선택하는 결정 요인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 자분탐상시험에서 다음 중 의사지시모양으로 분류된 것이 아닌 것은?

  1. 자기펜 자국
  2. 단면 급변지시
  3. 재질 경계지시
  4. 희미한 자분지시
(정답률: 65%)
  • 의사지시는 결함이 아님에도 불구하고 지시 모양으로 나타나는 현상을 말합니다. 자기펜 자국, 단면 급변지시, 재질 경계지시는 모두 실제 결함이 아닌 형상이나 특성에 의해 발생하는 의사지시이지만, 희미한 자분지시는 결함의 존재 가능성을 나타내는 지시의 강도 문제이므로 의사지시 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 자장의 세기와 자속밀도 사진의 관계식으로 다음 중 맞는 것은?(단, B: 자속밀도, μ: 투자율, H: 자자의 세기 이다.)

  1. B = μ × H
  2. B = H
  3. B = μ/H
  4. B = 1/H
(정답률: 83%)
  • 자속밀도는 자장의 세기에 투자율을 곱한 값과 같습니다.
    ① [기본 공식]
    $$B = \mu \times H$$
    ② [숫자 대입]
    $$B = \mu \times H$$
    ③ [최종 결과]
    $$B = \mu \times H$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 자분탐상시험에서 형광자분을 사용하는 이유로 옳은 것은?

  1. 자외선등을 사용하지 않게 하기 위하여
  2. 검사용액을 교환하는 시기를 길게 하기 위하여
  3. 염색자분보다 정밀한 검사를 하기 위하여
  4. 형광자분을 밝은 곳에서 사용이 편리하므로
(정답률: 84%)
  • 형광자분은 자외선등 아래에서 강한 대비를 나타내어, 일반 염색자분보다 미세한 결함을 더 정밀하게 검출할 수 있기 때문에 사용합니다.

    오답 노트
    자외선등 사용 필수: 자외선등을 사용하지 않기 위해 사용하는 것이 아님
    밝은 곳 사용 불가: 암실 환경에서 자외선등을 사용해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 제품에 대한 자분탐상시험 중 탐상기의 고장이 발견 되었을 때 이의 대처 방법으로 가장 적합한 것은?

  1. 탐상기를 교정 검사한 날짜 이후의 모든 제품을 재검사한다.
  2. 탐상기의 고장이 발생한 시점을 추정하여 이후를 재건사 한다.
  3. 탐상기로 측정된 것 중 합격된 것만 재검사한다.
  4. 탐상기로 측정된 것 중 불합격된 것만 재검사한다.
(정답률: 72%)
  • 품질 보증의 신뢰성을 확보하기 위해, 장비 고장이 발견되면 마지막으로 정상 작동이 확인된 시점인 교정 검사 날짜 이후의 모든 제품을 재검사하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 자화장치의 전기아크 발생원인에 대한 설명으로 가장 관계가 먼 것은?

  1. 과도한 자화전류 및 자화장치의 Head 와의 접촉 불량
  2. 자화장비를 예열시키지 않고 사용했을 때
  3. 프로드와 시험체의 접촉불량 또는 프로드가 미끄러졌을 때
  4. 아크용접 장비와 같은 전원으로 전류를 끌어 사용했을 때
(정답률: 65%)
  • 전기아크는 주로 접촉 불량이나 과도한 전류, 전원 문제로 인해 발생합니다. 자화장비의 예열 여부는 전기적 스파크나 아크 발생의 직접적인 원인과 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 자분탐상시험 후 탈자에 일반적으로 사용하는 전류는?

  1. 교류
  2. 직류
  3. 반파직류
  4. 충격전류
(정답률: 61%)
  • 탈자 시에는 자성체의 잔류자기를 제거하기 위해 세기가 점차 감소하는 교류 전류를 사용하여 자화 방향을 계속 변화시켜 자기를 소멸시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상관련규격

21. 자화된 시험체에 자분을 적용했을 때 강자성체와의 접촉으로 인해 지시모양은 무슨 지시인가?

  1. 자기펜흔적
  2. 자극지시
  3. 전류지시
  4. 전극지시
(정답률: 71%)
  • 자화된 시험체가 다른 강자성체와 접촉했을 때, 그 접촉 부위에 자분이 모여 결함처럼 보이는 의사지시를 자기펜흔적이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 용접부의 검사시 개선면과 용접완료면의 결함 검출을 위해 흔히 사용되는 자화방법은?

  1. 코일법
  2. 극간법
  3. 전류관통법
  4. 자속관통법
(정답률: 75%)
  • 극간법은 자극 사이의 간격을 이용하여 자속을 형성시키는 방법으로, 용접부의 개선면과 완료면의 결함을 검출하는 데 매우 효과적인 자화방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 직선도선에 흐르는 전류 값이 120A일 때 도체의 중심에서 반경 20cm인 곳에서의 자계의 세기는 얼마인가?

  1. 1.2 Oe
  2. 1.2 A/m
  3. 0.478 A/m
  4. 0.478 Oe
(정답률: 56%)
  • 무한 직선도선으로부터 거리 $r$만큼 떨어진 지점의 자계의 세기를 구하는 공식을 사용합니다.
    ① [기본 공식] $H = \frac{I}{2\pi r}$
    ② [숫자 대입] $H = \frac{120}{2 \times 3.1416 \times 0.2}$
    ③ [최종 결과] $H = 95.49$
    계산된 자계의 세기 $95.49 \text{ A/m}$를 오에르스테드($\text{Oe}$) 단위로 환산하면 $1 \text{ Oe} \approx 79.58 \text{ A/m}$이므로, $95.49 \div 79.58 \approx 1.2 \text{ Oe}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 환상의 도체에 바퀴모양으로 균일하게 도선을 감은 원형코일에 아래의 [조건]으로 자화했을 때 이 환상코일 내부의 도체에 흐르는 자계의 세기는? (단, 코일 축이 만드는 원의 반지름:10cm, 도선 감은수: 10회, 환상코일에 흐르는 전류: 100A 이다.)

  1. 1.59 A/m
  2. 15.91 A/m
  3. 159.15 A/m
  4. 1591.55 A/m
(정답률: 46%)
  • 원형코일 중심에서의 자계의 세기를 구하는 공식과 원리를 적용합니다.
    ① [기본 공식] $H = \frac{IN}{2\pi r}$
    ② [숫자 대입] $H = \frac{100 \times 10}{2 \times 3.1416 \times 0.1}$
    ③ [최종 결과] $H = 1591.55$
    따라서 자계의 세기는 $1591.55 \text{ A/m}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 원형자화법에 의하여 자화된 부품을 탈자할 때 첫 단계로 무엇을 해야 하는가?

  1. 직접 탈자해야 한다.
  2. 부품 내에 전류자장을 형성해야 한다
  3. 부품 내에 종축자장을 형성해야 한다.
  4. 부품 내에 회전자장을 형성해야 한다.
(정답률: 44%)
  • 원형자화법으로 자화된 부품은 원주방향으로 잔류자기가 남아 있습니다. 이를 효과적으로 제거하기 위해서는 먼저 부품 내에 종축자장을 형성하여 자화 방향을 바꾼 뒤, 점차 자기장의 세기를 줄여나가는 탈자 과정이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 자분탐상시험의 3가지 기본탐상 순서로 옳게 나열된 것은?

  1. 관찰 → 자분적용 → 탈자
  2. 탈자 → 자분적용 → 관찰
  3. 자화 → 자분적용 → 관찰
  4. 자화 → 세척처리 → 관찰
(정답률: 87%)
  • 자분탐상시험의 기본 원리는 시험체에 자기장을 형성하고, 그로 인해 누설된 자속에 자분을 흡착시켜 결함을 시각화하는 것입니다. 따라서 자화 $\rightarrow$ 자분적용 $\rightarrow$ 관찰 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 강관에 대한 누설자속탐상시 축방향의 결함을 검출하기 위한 가장 적잘한 자화 방법은?

  1. 극간법으로, 원주방향으로 자화
  2. 코일법으로, 원주방향으로 자화
  3. 극간법으로, 축방향으로 자화
  4. 코일법으로, 축방향으로 자화
(정답률: 45%)
  • 누설자속탐상에서 결함은 자속 방향에 수직인 방향으로 형성될 때 가장 잘 검출됩니다. 축방향 결함을 찾기 위해서는 자속을 원주방향으로 형성시켜야 하며, 이를 위해 극간법을 사용하여 원주방향으로 자화하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류 (KS D0213)에 따라 3개의 선형지시가 1mm 간격으로 일직선상에서 검출되었고 검출된 지시의 길이는 10mm 로 동일했다면 지시의 길이는 어떻게 해석하여야 하는가?

  1. 10mm
  2. 12mm
  3. 연속한 지시이므로 32mm
  4. 연속한 지시이므로 33mm
(정답률: 73%)
  • 선형지시가 일직선상에서 일정 간격(보통 $1.5\text{mm}$이하)으로 검출된 경우, 이를 하나의 연속한 지시로 간주하여 전체 길이를 합산합니다.
    ① [기본 공식] $\text{전체 길이} = (\text{지시 길이} \times \text{개수}) + (\text{간격} \times (\text{개수} - 1))$
    ② [숫자 대입] $\text{전체 길이} = (10 \times 3) + (1 \times 2)$
    ③ [최종 결과] $\text{전체 길이} = 32\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 시험기록의 기호 표시가 다음과 같을 때 ∧ 의 의미는?

  1. 충격전류
  2. 교류전류
  3. 직류전류
  4. 맥류전류
(정답률: 70%)
  • KS D0213 표준의 자분탐상 시험기록 기호에서 $\wedge$ 기호는 충격전류를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류 (KS D0213)에 따른 C형 표준 시험편에 관한 사항으로 틀린 것은?

  1. B형 대비 시험편의 적용이 곤란한 경우 대신 사용한다.
  2. C1형과 C2형으로 나눈다.
  3. 인공 홈이 있는 면이 시험면에 잘 밀착되도록 붙인다.
  4. 자분의 적용은 연속법으로 한다.
(정답률: 69%)
  • C형 표준 시험편은 B형이 아니라 A형 표준 시험편의 적용이 곤란한 경우에 대신 사용하는 시험편입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 자분은 ( )에 따라 적당한 자성, 입도, 분산성 및 색조를 갗추어야 한다, ( )에 적합하지 않은 것은?

  1. 흠의성질
  2. 시험체의 위치
  3. 시험체의 표면상태
  4. 시험체의 재질
(정답률: 56%)
  • 자분은 검출하고자 하는 흠의 성질, 시험체의 표면 상태, 시험체의 재질에 따라 적절한 자성, 입도, 분산성 및 색조를 갖추어야 합니다.

    오답 노트
    시험체의 위치: 시험편의 물리적 위치는 자분의 특성 선정과 무관함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 전류계, 타이머 및 자외선 조사장치의 최소 점검사주기로 바른 것은?

  1. 3개월
  2. 6개월
  3. 1년
  4. 2년
(정답률: 68%)
  • KS D 0213 규격에 따라 자분탐상 시험에 사용되는 전류계, 타이머 및 자외선 조사장치와 같은 주요 장비의 최소 점검 주기는 1년으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 압력 용기-바파괴 시험 일반(KS B 6752)에서 직접 통전법의 경우 사용할 수 없는 자화전류는?

  1. 직류
  2. 교류
  3. 반파정류
  4. 전파정류
(정답률: 43%)
  • 직접 통전법은 시험체에 직접 전류를 흘려 자화시키는 방법으로, 교류를 사용할 경우 표피효과로 인해 표면 근처만 자화되어 내부 결함 검출이 어렵기 때문에 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 정하는 탐상 유효범위는

  1. 1회의 자분 적용 조작 범위에 의해 결함 자분 모양이 형성되고 관찰 조작으로 확실히 식별되는 범위
  2. 1회의 자분 적용 조작 범위에 의해 결함 자분모양이 형성되나 일반 관찰 조작으로는 확실히 식별되지 않는 범위
  3. 2회의 자분 적용 조작 범위에 의해 결함 자분 모양이 형성되고 관찰 조작으로 확실히 식별되는 범위
  4. 2회의 자분 적용 조작 범위에 의해 결함 자분 모양이 형성되는 범위나 일반 관찰 조작으로는 확실히 식별되지 않는 범위
(정답률: 59%)
  • 탐상 유효범위란 1회의 자분 적용 조작 범위에 의해 결함 자분 모양이 형성되고, 관찰 조작을 통해 이를 확실히 식별할 수 있는 범위를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에 의한 자분모양은 어떤 내용에 따라 분류하는가?

  1. 자분의 수량
  2. 모양 및 집중성
  3. 자분모양의 깊이와 폭
  4. 자화방법과 자분의 농도
(정답률: 69%)
  • KS D0213에서 자분모양의 분류는 결함 부위에 형성된 자분의 모양 및 집중성(밀집도)을 기준으로 분류합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 자화방법과 분류기호의 연결이 옳지 않는 것은?

  1. 직각통전법 : ER
  2. 전류관통법 : I
  3. 극간법 : M
  4. 축통전법 : EA
(정답률: 71%)
  • KS D0213의 자화방법 분류기호에 따르면 전류관통법의 기호는 B입니다.

    오답 노트
    직각통전법: ER
    극간법: M
    축통전법: EA
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213) 에 따른 자분의 자성을 측정하는 방법에 해당되지않는 것은?

  1. 자기천칭을 사용하는 방법
  2. 말굽자석에 붙은 자분의 깊이를 측정하는 방법
  3. 솔레노이드 코일을 사용하는 방법
  4. 자기히스테리시스 곡선을 구하는 방법
(정답률: 66%)
  • 자분의 자성을 측정하는 표준 방법으로는 자기천칭 사용법, 솔레노이드 코일 사용법, 자기히스테리시스 곡선 측정법 등이 있습니다. 말굽자석에 붙은 자분의 깊이를 측정하는 방법은 표준 측정법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 시험기록을 작성할 때 시험체에 대하여 기재하여야 하는 사항이 아닌 것은?

  1. 치수
  2. 품명
  3. 제조자명
  4. 표면상태
(정답률: 77%)
  • KS D0213 표준에 따라 자분탐상 시험기록 작성 시 시험체에 대해 기재해야 할 사항은 품명, 치수, 표면상태 등이 포함됩니다. 제조자명은 시험체 자체의 물리적 상태나 시험 조건에 해당하는 필수 기재 사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

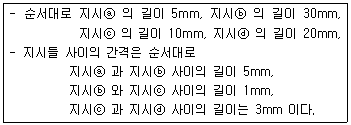

39. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에 따라 동일 직선상에 길이가 다른 4개의 선상자분 모양이 다음과 같이 검출되었다. 옳게 분류된 것은?

  1. 지시 ⓑ,ⓒ,ⓓ는 연속한 자분모양이며, 그 길이는 60mm이다.
  2. 지시 ⓑ,ⓒ,ⓓ는 연속한 자분모양이며, 그 길이는 64mm이다.
  3. 지시 ⓐ과 ⓓ 는 독립된 자분모양이며, 결함 ⓑ와 ⓒ은 연속한 자분모양으로 그 길이는 40mm 이다.
  4. 지시 ⓐ과 ⓓ 는 독립된 자분모양이며, 결함 ⓑ와 ⓒ은 연속한 자분모양으로 그 길이는 41mm 이다.
(정답률: 73%)
  • KS D 0213 기준에 따라 자분 지시 사이의 간격이 $1\text{mm}$이하이면 연속한 자분모양으로 간주합니다.
    1. 지시 ⓐ와 ⓑ 사이 간격은 $5\text{mm}$이므로 독립적입니다.
    2. 지시 ⓑ와 ⓒ 사이 간격은 $1\text{mm}$이므로 연속하며, 길이는 $30\text{mm} + 1\text{mm} + 10\text{mm} = 41\text{mm}$입니다.
    3. 지시 ⓒ와 ⓓ 사이 간격은 $3\text{mm}$이므로 독립적입니다.
    따라서 지시 ⓐ과 ⓓ는 독립된 자분모양이며, 결함 ⓑ와 ⓒ은 연속한 자분모양으로 그 길이는 $41\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에 따라서 연속법으로 검사할 때, 다음 시험체 중 탐상에 필요한 자계강도가 가장 높게 요구되는 시험체는 무엇인가?

  1. 일반적 구조물
  2. 일반적 용접부
  3. 주단조품
  4. 퀜칭한 기계부품
(정답률: 71%)
  • 재료의 자성 특성에 따라 필요한 자계강도가 달라지며, 퀜칭한 기계부품은 열처리로 인해 잔류 응력이 크고 조직이 치밀하여 자화시키기 어렵기 때문에 가장 높은 자계강도가 요구됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에 따른 전처리에 관한 사항으로 맞는 것은?

  1. 전처리 범위는 용접부의 경우 시험범위에서 모재측으로 약 20mm 넓게 잡는다.
  2. 시험체는 원칙적으로 조립된 최종 상태에서 검사한다.
  3. 시험정밀도와 관련 없이 도금 층은 제거하지 않도록 조심 한다.
  4. 기름구멍 등에 자분이 잘 들어가도록 깨끗이 닦아 놓아야 한다.
(정답률: 66%)
  • 자분탐상시험의 전처리 시, 용접부의 경우 결함 검출의 정확성을 높이기 위해 시험 범위보다 모재 측으로 약 $20\text{mm}$ 정도 더 넓게 전처리를 수행하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D0213)에서 시험 기록에 기본적으로 포함할 사항이 아닌 것은?

  1. 시험 장치 및 자분 모양
  2. 자화 전압
  3. 자화 전류의 종류
  4. 표준시험편
(정답률: 47%)
  • KS D0213 자분탐상 시험 기록에는 사용한 시험 장치, 자분 모양, 자화 전류의 종류, 표준시험편 사용 여부 등이 포함되어야 하지만, 자화 전압은 기본 기록 필수 사항에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 용융금속을 주형에 주입할 때 응고하는 과정을 설명한 것으로 틀린 것은?

  1. 나뭇가지 모양으로 응고하는 것을 수지상정이라 한다.
  2. 핵 생성 속도가 핵 성장 속도보다 빠르면 입자가 미세해진다.
  3. 주형에 접한 부분이 빠른 속도로 응고하고 차차 내부로 가면서 천천히 응고한다.
  4. 주상 결정 입자 조직이 생성된 주물에서는 주상결정 입내 부분에 불순물이 집중하므로 메짐이 생긴다.
(정답률: 56%)
  • 주상 결정 조직에서 불순물은 결정 입내(내부)가 아니라 결정 입계(경계면)에 집중되어 응고 수축 시 메짐(수축공)이 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 4%Cu, 2%Ni 및 1.5%Mg 이 첨가된 알루미늄 합금으로 내연기관용 피스톤이나 실린더 헤드 등에 사용되는 재료는?

  1. Y합금
  2. 라우탈(lautal)
  3. 알클래드(alclad)
  4. 하이드로날륨(hydronalium)
(정답률: 76%)
  • Y합금은 알루미늄에 Cu 4%, Ni 2%, Mg 1.5%를 첨가한 합금으로, 내열성과 강도가 우수하여 내연기관의 피스톤이나 실린더 헤드 제작에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 구리 및 구리 합금에 대한 설명으로 옳은 것은?

  1. 구리는 자성체이다
  2. 금속 중에 Fe 다음으로 열전도율이 높다.
  3. 황동은 주로 구리와 주석으로 된 합금이다.
  4. 구리는 이산화탄소가 포함되어 있는 공기 중에서 녹청색 녹이 발생한다.
(정답률: 59%)
  • 구리는 공기 중의 이산화탄소, 수분과 반응하여 표면에 녹청색의 녹(염기성 탄산구리)이 발생하는 특성이 있습니다.

    오답 노트
    구리는 자성체이다: 비자성체임
    금속 중에 Fe 다음으로 열전도율이 높다: 은(Ag) 다음으로 높음
    황동은 주로 구리와 주석으로 된 합금이다: 구리와 아연(Zn)의 합금임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. Y합금의 일종으로 Ti 과 Cu를 0.2% 정도씩 첨가한 합금으로 피스톤에 사용되는 합금의 명칭은?

  1. 라우탈
  2. 엘린바
  3. 문쯔메탈
  4. 코비탈륨
(정답률: 57%)
  • 코비탈륨은 Ti(탈륨)과 Cu(코퍼)를 약 0.2%씩 첨가한 Y합금의 일종으로, 주로 피스톤 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 비중(specific gravity)이 가장 작은 금속은?

  1. Mg
  2. Cr
  3. Mn
  4. Pb
(정답률: 78%)
  • 금속의 비중을 비교하면 Mg(1.74), Cr(7.188), Mn(7.3), Pb(11.34) 순으로 나타나므로, 마그네슘(Mg)의 비중이 가장 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 특수강에서 다음 금속이 미치는 영향으로 틀린 것은?

  1. Si : 전자기적 성질을 개선한다.
  2. Cr : 내마멸성을 증가시킨다.
  3. Mo : 뜨임메짐을 방지한다.
  4. Ni : 탄화물을 만든다.
(정답률: 54%)
  • 특수강의 합금 원소 중 Ni(니켈)은 오스테나이트를 안정화시키고 인성과 내식성을 향상시키는 원소이며, 탄화물을 형성하는 원소가 아닙니다.

    오답 노트
    Si: 전기강의 자기적 특성 향상
    Cr: 탄화물을 형성하여 내마멸성 및 내식성 증가
    Mo: 템퍼 취성(뜨임메짐) 억제
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 공석강의 탄소함유량은 약 얼마인가?

  1. 0.15%
  2. 0.8%
  3. 2.0%
  4. 4.3%
(정답률: 62%)
  • 철-탄소 상태도에서 오스테나이트가 페라이트와 시멘타이트로 동시에 정출되는 공석 반응이 일어나는 탄소 함유량은 약 $0.8\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 제진 재료에 대한 설명으로 틀린 것은?

  1. 제진 합금으로는 Mg-Zr, Mn-Cu 등이 있다.
  2. 제진 합금에서 제진 기구는 마텐자이트 변태와 같다.
  3. 제진 재료는 진동을 제어하기 위하여 사용되는 재료이다.
  4. 제진 합금이란 큰 의미에서 두드려도 소리가 나지 않는 합금이다.
(정답률: 58%)
  • 제진 재료는 진동 에너지를 흡수하여 빠르게 감쇠시키는 재료로, 두드려도 소리가 나지 않는 특성을 가집니다. 제진 합금의 제진 기구는 마텐자이트 변태가 아니라, 결정 격자 내의 전위 이동이나 내부 마찰에 의한 에너지 소산 원리를 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 저용융점 합금의 용융 온도는 약 몇 ℃ 이하 인가?

  1. 250℃ 이하
  2. 450℃ 이하
  3. 550℃ 이하
  4. 650℃ 이하
(정답률: 71%)
  • 저용융점 합금은 일반적으로 주석(Sn)의 녹는점인 $231^{\circ}C$보다 낮은 온도로 정의하므로, 약 $250^{\circ}C$이하의 용융 온도를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 금속의 결정구조를 생각할 때 결정면과 방향을 규정하는 것과 관련이 가장 깊은 것은?

  1. 밀러지수
  2. 탄성계수
  3. 가공지수
  4. 전이계수
(정답률: 64%)
  • 결정학에서 결정면의 방향과 결정면의 지수를 정수비로 나타내어 규정하는 방법은 밀러지수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기체 급랭법의 일종으로 금속을 기체 상태로 한 후에 급랭 하는 방법으로 제조되는 합금으로써 대표적인 방법은 진공 증착법이나 스퍼터링법 등이 있다. 이러한 방법으로 제조되는 합금은?

  1. 제진 합금
  2. 초전도 합금
  3. 비정질 합금
  4. 형상 기억 합금
(정답률: 62%)
  • 금속을 기체 상태로 만든 후 급랭시켜 원자 배열이 불규칙한 상태로 고정함으로써 결정 구조가 없는 비정질 합금을 제조하며, 대표적으로 진공 증착법과 스퍼터링법이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같은 소성가공법은?

  1. 압연가공
  2. 단조가공
  3. 인발가공
  4. 전조가공
(정답률: 66%)
  • 제시된 이미지 는 재료를 다이(Die) 구멍을 통해 잡아당겨 단면적을 줄이고 길이를 늘리는 인발가공의 전형적인 모습입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 오스테나이트계 스테인리스강에 첨가되는 주성분으로 옳은 것은?

  1. Pb – Mg
  2. Cu – Al
  3. Cr – Ni
  4. P – Sn
(정답률: 67%)
  • 오스테나이트계 스테인리스강은 내식성과 내열성을 높이기 위해 크롬(Cr)과 니켈(Ni)을 주성분으로 첨가하여 오스테나이트 조직을 안정화시킨 합금강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 비철금속 중 구리가 포함되어 있는 합금이 아닌 것은?

  1. 황동
  2. 톰백
  3. 청동
  4. 하이드로날륨
(정답률: 72%)
  • 하이드로날륨은 알루미늄에 마그네슘을 첨가하여 내식성을 높인 알루미늄 합금으로, 구리가 포함되지 않은 합금입니다.

    오답 노트
    황동 및 톰백: 구리(Cu) + 아연(Zn)
    청동: 구리(Cu) + 주석(Sn)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 철강 재료에서 인성이 가장 낮은 것은?

  1. 회주철
  2. 탄소공구강
  3. 합금공구강
  4. 고속도공구강
(정답률: 68%)
  • 회주철은 내부에 흑연이 편상으로 분포되어 있어 충격에 매우 약하며, 제시된 철강 재료들 중 인성이 가장 낮아 쉽게 깨지는 성질(취성)이 강합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 두께가 3.2mm인 연강 판을 산소⦁아세틸렌가스 용접할 때 사용하는 용접봉의 지름은 얼마인가?

  1. 1.0mm
  2. 1.6mm
  3. 2.0mm
  4. 2.6mm
(정답률: 61%)
  • 연강 판의 산소·아세틸렌 가스 용접 시 용접봉 지름은 판 두께의 절반에 $1\text{mm}$를 더해 결정합니다.
    $$\text{지름} = \frac{\text{두께}}{2} + 1$$
    $$\text{지름} = \frac{3.2}{2} + 1$$
    $$\text{지름} = 2.6$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 부하전류가 증가하면 단자 전압이 저하하는 특성으로서 피복아크 용접 등 수동 용접에서 사용하는 전원특성은?

  1. 정전압특성
  2. 수하특성
  3. 부하특성
  4. 상승특성
(정답률: 43%)
  • 부하전류가 증가함에 따라 단자 전압이 떨어지는 특성을 수하특성이라고 하며, 이는 아크 길이를 일정하게 유지해야 하는 피복아크 용접 등 수동 용접 전원에 필수적인 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 압접의 종류에 속하지 않는 것은?

  1. 저항 용접
  2. 초음파 용접
  3. 마찰 용접
  4. 스터드 용접
(정답률: 55%)
  • 압접은 열과 압력을 동시에 가하여 접합하는 방식으로 저항 용접, 초음파 용접, 마찰 용접 등이 이에 해당합니다. 반면 스터드 용접은 아크 용접의 일종으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
