금속재료산업기사 필기 기출문제복원 (2008-03-02)

금속재료산업기사 2008-03-02 필기 기출문제 해설

이 페이지는 금속재료산업기사 2008-03-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

금속재료산업기사
(2008-03-02 기출문제)

목록

1과목: 금속재료

1. 과냉도가 큰 금속의 경우 융체에 진동을 주거나 작은 금속편을 첨가함으로써 결정의 핵생성을 촉진시키는 방법은?

  1. 시효(aging)
  2. 접종(inoculaion)
  3. 확산(diffusion)
  4. 회복(recovery)
(정답률: 72%)
  • 과냉도가 큰 용융 금속에 미세한 이물질(금속편)을 첨가하거나 진동을 주어 결정 핵의 생성을 인위적으로 촉진함으로써 결정립을 미세화하는 방법을 접종(inoculation)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 저융점 섬유강화 금속(FRM)에 사용되는 섬유의 종류가 아닌 것은?

  1. 보론
  2. FeS
  3. SiC
  4. Al2O3(알루미나)
(정답률: 61%)
  • 섬유강화 금속(FRM)에는 고강도, 고탄성, 내열성을 가진 보론, $SiC$, $Al_{2}O_{3}$(알루미나) 등이 사용됩니다. 반면 $FeS$는 강화 섬유로 사용되는 재료가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 용질 원자가 침입 혹은 치환형태로 고용되어 격자의 왜곡이 발생할 때 생기는 현상이 아닌 것은?

  1. 전기저항이 증가한다.
  2. 합금의 강도, 경도가 커진다.
  3. 소성변형에 대한 저항이 크다.
  4. 전도전자가 산란되어 이동을 쉽게 한다.
(정답률: 69%)
  • 용질 원자로 인한 격자 왜곡은 전도전자를 산란시켜 전자의 이동을 방해하므로 전기저항이 증가하게 됩니다. 따라서 전도전자의 이동을 쉽게 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. Ni 35~36%, C 0.1~0.3%, Mn 0.4% 와 Fe 합금으로 20℃에서 열팽창계수가 0.9×10-6이고, 바이메탈, 시계진자, 줄자, 계측기 부품 등에 사용하는 불변강은?

  1. 인바(invar)
  2. 니칼로이(nicalloy)
  3. 퍼멀로이(permalloy)
  4. 플래티나이트(platinite)
(정답률: 74%)
  • Ni 35~36%, C 0.1~0.3% 등을 함유하여 열팽창계수가 매우 작기 때문에 온도 변화에 따른 길이 변화가 거의 없는 불변강을 인바(invar)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 철이 910℃에서 α상에서 γ상으로 결정격자가 변화하는 변태는 무엇이라 하는가?

  1. 자기변태
  2. 동형변태
  3. 동소변태
  4. 동질변태
(정답률: 80%)
  • 온도나 압력의 변화에 따라 동일한 성분임에도 불구하고 결정 구조(격자)가 변하는 현상을 동소변태라고 합니다. 철이 $910^{\circ}C$에서 $\alpha$상(BCC)에서 $\gamma$상(FCC)으로 변하는 것이 대표적인 예입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 치과용(치열 교정용)이나 안경테 등에 사용되는 합금은?

  1. 방진 합금
  2. 오일리스 합금
  3. 초탄성 합금
  4. 자성유체 합금
(정답률: 82%)
  • 초탄성 합금은 큰 변형 후에도 원래의 모양으로 돌아오는 성질이 매우 뛰어나, 지속적인 힘과 복원력이 필요한 치열 교정용 와이어나 안경테 등에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 대표적인 비철계 초소성 재료가 아닌 것은?

  1. 알루미늄(Al)계
  2. 티타늄(Ti)계
  3. 니켈(Ni)계
  4. IM 744 계
(정답률: 80%)
  • 비철계 초소성 재료로는 알루미늄(Al)계, 티타늄(Ti)계, 니켈(Ni)계 등이 대표적이며, IM 744 계는 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 내열용 Al 합금으로써 조성은 Al-Cu-Mg-Ni 이며, 주로 피스톤에 사용되는 합금은?

  1. Y 합금
  2. 켈밋
  3. 오일라이트
  4. 화이트메탈
(정답률: 86%)
  • Y 합금은 Al-Cu-Mg-Ni 조성의 내열 알루미늄 합금으로, 고온 강도가 우수하여 주로 자동차 엔진의 피스톤 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전자강판(규소강판)에 요구되는 특성으로 틀린 것은?

  1. 투자율 및 포화자속밀도가 낮을 것
  2. 용접성 등의 가공성이 좋을 것
  3. 자화에 의한 치수변화가 적을 것
  4. 사용 중 자기적 성질의 변화가 적을 것
(정답률: 75%)
  • 전자강판은 효율적인 자기 회로를 형성해야 하므로, 자기장을 잘 통과시키는 투자율과 최대 자속 밀도를 나타내는 포화자속밀도가 높아야 합니다. 따라서 낮을 것이라는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 제품과 그에 따른 합금의 주성분이 틀린 것은?

  1. 황동 : Cu + Zn 합금
  2. 모넬메탈 : Al + Si 합금
  3. 청동 : Cu + Sn 합금
  4. 스테인리스강 : Cr + Ni 합금
(정답률: 77%)
  • 모넬메탈은 니켈(Ni)과 구리(Cu)의 합금입니다.

    오답 노트
    Al + Si 합금: 알루미늄-실리콘 합금
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 황동의 가공제품에서 나타나는 자연균열에 대한 방지책으로 옳은 것은?

  1. 습기 또는 수은 속에 보관한다.
  2. 탄산가스나 암모니아 분위기속에 보관한다.
  3. 약 180~260℃에서 응력 제거 풀림처리한다.
  4. 아연이 많은 경우 높은 온도에서 담금질처리한다.
(정답률: 75%)
  • 황동의 가공 후 발생하는 자연균열(응력부식균열)은 내부 잔류 응력이 원인입니다. 이를 방지하기 위해 약 $180 \sim 260^{\circ}\text{C}$ 온도 범위에서 응력 제거 풀림(Stress Relief Annealing) 처리를 하여 내부 응력을 제거해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. WC-Co 합금에서 Co의 첨가비율에 따라 기계적 성질의 변화를 옳게 설명한 것은?

  1. Co 첨가량이 증가할수록 내마모성은 증가한다.
  2. Co 첨가량이 증가할수록 항절력은 감소한다.
  3. Co 첨가량이 증가할수록 경도는 감소한다.
  4. Co 첨가량이 증가할수록 항압력은 증가한다.
(정답률: 37%)
  • WC-Co 합금에서 Co는 결합재(Binder) 역할을 합니다. Co의 함량이 증가하면 결합재의 비율이 높아져 인성과 항절력은 증가하지만, 상대적으로 단단한 WC의 비율이 낮아지므로 경도와 내마모성은 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 형상기억합금에 대한 설명으로 틀린 것은?

  1. Ti-Ni 합금은 형상기억합금으로 이용되고 있다.
  2. 형상기억효과에는 일방향(one way)성의 효과도 있다.
  3. 형상기억합금은 마텐자이트의 역변태를 이용한 것이다.
  4. 형상기억합금은 항복영역 도중에 변형응력을 제거하면 소성변형이 남는 것으로 특정한 온도 이상으로 가열하면 원상태로 회복되지 않는 것을 말한다.
(정답률: 66%)
  • 형상기억합금은 특정 온도 이상으로 가열하면 변형 전의 원래 상태로 회복되는 성질을 가진 합금입니다. 따라서 가열해도 원상태로 회복되지 않는다는 설명은 형상기억효과에 정면으로 위배됩니다.

    오답 노트
    Ti-Ni 합금: 대표적인 형상기억합금 재료
    일방향성: 가열 시에만 원래 모양으로 돌아오는 특성
    마텐자이트 역변태: 저온의 마텐자이트 구조가 고온의 오스테나이트 구조로 변하며 형상을 회복하는 원리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 금속 중 비중이 가장 큰 것은?

  1. Li
  2. Al
  3. Ir
  4. Fe
(정답률: 79%)
  • 제시된 금속 중 이리듐(Ir)은 지구상에서 가장 밀도가 높은 원소 중 하나로, 리튬(Li), 알루미늄(Al), 철(Fe)보다 비중이 훨씬 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 재료를 열간 또는 냉간가공하기 위하여 회전하는 롤러사이에 금속재료의 소재를 통과시켜 성형하는 방법은?

  1. 압축가공
  2. 인발가공
  3. 압연가공
  4. 프레스가공
(정답률: 79%)
  • 회전하는 두 개의 롤러 사이에 금속 재료를 통과시켜 두께를 줄이거나 형상을 만드는 성형 방법은 압연가공의 핵심 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 체심임방격자의 단위격자 내의 원자수와 충전율은?

  1. 원자수 : 4, 충전율 : 74%
  2. 원자수 : 2, 충전율 : 74%
  3. 원자수 : 4, 충전율 : 68%
  4. 원자수 : 2, 충전율 : 68%
(정답률: 77%)
  • 체심입방격자(BCC)는 단위격자의 각 꼭짓점에 $1/8$개씩 8개, 중심에 $1$개의 원자가 존재하여 총 원자수는 $2$개이며, 공간 점유율인 충전율은 $68\%$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 강(Steel)에 미치는 성질 중 망간(Mn)의 영향이 아닌 것은?

  1. 강의 점성을 증가시킨다.
  2. 담금질 효과를 적게 한다.
  3. 강의 강도, 경도, 인성을 증가시킨다.
  4. 고온에서의 결정 성장을 감소시킨다.
(정답률: 62%)
  • 망간(Mn)은 강의 강도, 경도, 인성을 높이고 점성을 증가시키며, 고온에서 결정 성장을 억제하는 역할을 합니다. 또한, 담금질 효과를 증대시키는 성질이 있으므로 담금질 효과를 적게 한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 영구자석으로 널리 사용되는 합금으로 MK 강이라고도 하는 소결강은?

  1. 알니코합금
  2. 규소강
  3. 철-망간합금
  4. 구리-베릴륨합금
(정답률: 63%)
  • 알니코(Alnico) 합금은 알루미늄(Al), 니켈(Ni), 코발트(Co) 등을 주성분으로 하는 소결강으로, 강한 자성을 가져 영구자석으로 널리 사용되며 MK 강이라고도 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 황동의 평형상태도상에는 6개의 상이 있다. 이 중에서 α상의 결정구조는?

  1. 체심입방격자
  2. 면심입방격자
  3. 조밀육방격자
  4. 정방격자
(정답률: 54%)
  • 황동의 평형상태도에서 $\alpha$상은 구리($Cu$)에 아연($Zn$)이 고용된 고용체로, 구리의 결정구조를 따라 면심입방격자(FCC) 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음의 강 중에 탄소함량은 중탄소이며, 바나듐(V)을 첨가하여 열피로성을 개선한 열간 가공용 금형강은?

  1. SKH51
  2. STD11
  3. STS
  4. STD61
(정답률: 75%)
  • STD61은 중탄소강에 바나듐(V)을 첨가하여 내열성과 열피로성을 높인 대표적인 열간 가공용 금형강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 금속조직

21. 금속 내에 원자공공(vacancy)이 생성되는 경우가 아닌 것은?

  1. 격자점에 있던 원자가 금속표면의 빈자리로 이동될 때
  2. 격자점에 있던 원자가 결정립계로 이동될 때
  3. 금속 내의 엔트로피가 감소될 때
  4. 칼날전위의 상승운동으로 인해
(정답률: 56%)
  • 원자공공은 결정 내의 원자가 빠져나간 빈자리를 의미하며, 이는 시스템의 무질서도인 엔트로피를 증가시키는 방향으로 생성됩니다. 따라서 금속 내의 엔트로피가 감소될 때는 공공이 생성되지 않습니다.

    오답 노트
    격자점 원자의 표면 이동, 결정립계로의 이동, 칼날전위의 상승운동: 모두 원자가 원래 자리에서 이탈하여 공공을 형성하는 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 응력(stress)-변형량(strain) 곡선에서 완전강소성체를 나타내는 것은?

(정답률: 57%)
  • 완전강소성체는 항복 응력에 도달한 후 응력의 증가 없이 변형량만 계속해서 증가하는 이상적인 재료를 말하며, 응력-변형량 곡선에서 수평선 형태로 나타나는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 액체금속이 응고할 때 용융점보다 다소 낮은 온도에서 응고가 시작되는 현상은?

  1. 엠브리오(embryo)
  2. 주상정(columnar crystal)
  3. 수지상정(dendrite)
  4. 과냉각(super cooling)
(정답률: 82%)
  • 액체 금속이 응고될 때, 핵 생성에 필요한 에너지를 얻기 위해 이론적인 용융점보다 온도가 더 낮아진 상태에서 응고가 시작되는 현상을 과냉각(super cooling)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 전율고용체의 상태도로 옳은 것은?

(정답률: 73%)
  • 전율고용체는 모든 조성 범위에서 액체와 고체가 완전히 섞이는 상태를 말하며, 상태도 상에서 액상선과 고상선이 단순한 형태를 띠는 형태가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 순철에서 [γ]⇆[δ](1400℃)로 변태하는 점은?

  1. A1 변태점
  2. A2 변태점
  3. A3 변태점
  4. A4 변태점
(정답률: 71%)
  • 순철의 온도 변화에 따른 변태점 중 $1400^{\circ}C$에서 $\gamma$ (오스테나이트)가 $\delta$ (델타 페라이트)로 변하는 지점을 $A_4$ 변태점이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 금속간 화합물에 대한 설명으로 틀린 것은?

  1. 성분금속의 특성이 없어진다.
  2. 일반적으로 성분금속의 융점보다 낮다.
  3. 복잡한 결정구조를 가지며, 소성변형이 어렵다.
  4. 주기율표 중의 동족원소는 거의 화합물을 형성하지 않는다.
(정답률: 53%)
  • 금속간 화합물은 성분 금속과는 완전히 다른 새로운 결정 구조와 성질을 가지며, 일반적으로 결합력이 강해 성분 금속의 융점보다 높은 융점을 갖는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 강 중에 탄소량이 증가함에 따라 기계적 성질에 미치는 영향으로 옳은 것은?

  1. 연신율의 증가
  2. 인장강도의 감소
  3. 경도의 감소
  4. 충격값의 감소
(정답률: 50%)
  • 강에서 탄소 함유량이 증가하면 강도와 경도는 증가하지만, 재료가 취화되어 연성과 인성이 떨어지므로 충격값이 감소하게 됩니다.

    오답 노트
    연신율: 감소
    인장강도: 증가
    경도: 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다른 종류의 원자 A, B가 접촉면에서 서로 반대방향으로 이루어지는 확산은?

  1. 반응확산
  2. 전위확산
  3. 자기확산
  4. 상호확산
(정답률: 74%)
  • 서로 다른 두 종류의 원자가 접촉면에서 농도 차이에 의해 서로 반대 방향으로 확산되는 현상을 상호확산이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. [그림]과 같이 면심입방격자(FCC)로 된 A원자와 B원자의 규칙격자 원자배열에서 A와 B의 조성을 나타내는 것은?

  1. AB
  2. AB3
  3. A3B
  4. AB2
(정답률: 53%)
  • 제시된 이미지의 FCC 구조에서 원자 수를 계산하면 다음과 같습니다.
    A원자(검은색): 꼭짓점 8개 $\times \frac{1}{8} = 1$개
    B원자(흰색): 면심 6개 $\times \frac{1}{2} = 3$개
    따라서 A와 B의 조성비는 $1:3$이 되어 $AB_{3}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 회복과정에서 축적에너지의 양에 대한 설명으로 옳은 것은?

  1. 불순물 원자를 첨가할수록 축적에너지의 양은 증가한다.
  2. 가공도가 클수록 축적에너지의 양은 감소한다.
  3. 높은 가공온도에서의 변형은 축적에너지의 양을 증가시킨다.
  4. 결정입도가 감소함에 따라 축적에너지의 양은 감소한다.
(정답률: 57%)
  • 불순물 원자가 첨가되면 격자 왜곡이 심해지고 전위의 이동을 방해하여 변형 시 더 많은 에너지가 저장되므로 축적에너지가 증가합니다.

    오답 노트
    가공도가 클수록: 축적에너지 증가
    높은 가공온도: 회복이 동시에 일어나 축적에너지 감소
    결정입도 감소: 결정립계 면적이 늘어나 축적에너지 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 금속 중 강자성체가 아닌 것은?

  1. Fe
  2. Ni
  3. Co
  4. Sb
(정답률: 76%)
  • 강자성체는 외부 자기장이 없어도 자성을 유지하려는 성질이 강한 물질로, 대표적으로 철($Fe$), 니켈($Ni$), 코발트($Co$)가 있습니다.
    안티모니($Sb$)는 강자성체에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. Cu-Ni의 전율고용합금에 대한 설명으로 틀린 것은?

  1. Cu와 Ni의 결정구조는 같다.
  2. Ni의 인장강도가 Cu보다 2배 정도 높다.
  3. Ni의 원자 반경이 1.25Å, Cu의 원자반경이 1.28Å 정도로 차이가 적다.
  4. Cu와 Ni이 합금상태에서 결정격자의 뒤틀림이 나타나 인장당도는 감소한다.
(정답률: 54%)
  • Cu-Ni 전율고용합금은 서로 다른 원자 크기로 인해 결정격자에 뒤틀림(Strain)이 발생하며, 이 뒤틀림이 전위의 이동을 방해하여 오히려 인장강도가 증가하는 고용강화 현상이 나타납니다.

    오답 노트
    결정격자의 뒤틀림이 나타나 인장당도는 감소한다: 격자 뒤틀림으로 인해 강도는 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 규칙-불규칙변태에 대한 설명으로 틀린 것은?

  1. 전체가 완전히 규칙화된 상태를 장범위규칙이라 한다.
  2. 규칙상태와 불규칙상태의 상호간의 변화를 규칙-불규칙 변태라 한다.
  3. 불규칙 배열에서 규칙배열로 형성되기 시작하는 온도를 전이 온도라 한다.
  4. 결정이 완전히 불규칙상태인 것은 1, 완전히 규칙상태인 것을 0으로 하여 규칙화의 정도를 나타낸다.
(정답률: 68%)
  • 규칙화의 정도(Order Parameter)는 일반적으로 완전히 규칙적인 상태를 $1$로, 완전히 불규칙한 상태를 $0$으로 정의하여 나타냅니다.

    오답 노트
    완전히 불규칙상태인 것을 1, 완전히 규칙상태인 것을 0으로 하여 규칙화의 정도를 나타낸다: 수치 정의가 반대로 설명되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 정결합이 아닌 것은?

  1. 치환형 불순물 원자(Substitutional atom)
  2. 격자간 원자(Interstitial atom)
  3. 원자공공(Vacancy)
  4. 전위(Dislocation)
(정답률: 64%)
  • 점결합(Point Defect)은 격자점 하나에서 발생하는 결함으로, 원자가 빠진 공공이나 다른 원자가 들어온 치환/격자간 원자가 이에 해당합니다.
    전위(Dislocation)는 선(Line)을 따라 발생하는 선결합이므로 점결합이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 3원계 상태도에서 0합금의 조성 중 Q 합금의 분량은?

(정답률: 50%)
  • 3원계 상태도에서 지렛대 원리를 확장하여 특정 성분의 분량을 계산합니다. 점 $O$의 조성 중 $Q$ 합금의 분량은 선분 $PS$를 기준으로 $O$점이 위치한 비율로 결정됩니다.
    ① [기본 공식]
    $$\frac{RS}{QR} \times \frac{PO}{PS} \times 100$$
    ② [숫자 대입]
    $$\frac{RS}{QR} \times \frac{PO}{PS} \times 100$$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 0.8% 강이 오스테나이트에서 펄라이트로의 조직변화과정을 설명한 중 틀린 것은?

  1. 오스테나이트 입계에서 핵이 발생한다.
  2. 시멘타이트 주위엔 탄소 부족으로 페라이트가 형성한다.
  3. 시멘타이트와 페라이트가 교대로 생성, 성장하여 층상구조를 형성한다.
  4. 시멘타이트 양과 페라이트 양은 대략 1:1 비율로 쳥성된다.
(정답률: 64%)
  • 0.8% 강(공석강)이 펄라이트로 변할 때, 페라이트와 시멘타이트가 층상 구조를 이루며 생성되지만 두 조직의 부피 비율은 탄소 함량과 밀도 차이로 인해 1:1 비율이 아닙니다.

    오답 노트
    오스테나이트 입계 핵 발생, 시멘타이트 주위 페라이트 형성, 층상구조 형성 과정은 모두 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 입방격자 구조에서 조밀입방격자의 배위수는?

  1. 6
  2. 8
  3. 12
  4. 16
(정답률: 63%)
  • 조밀입방격자(FCC) 구조에서 하나의 원자는 주변의 12개 원자와 가장 가까이 접하고 있으므로 배위수는 12입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 냉간가공된 금속을 가열하면 가공으로 변화된 여러 성질이 가공전의 가까운 상태로 돌아가는데, 이와 같은 가열조작을 어닐링(Annealing)이라 한다. 일반적으로 어닐링에 의하여 그 성질이 원상태로 돌아가는 3단계과정의 순서로 옳은 것은?

  1. 결정의 회복→재결정→결정립성장
  2. 결정립 회복→결정립 성장→ 재결정
  3. 결정립 성장→재결정→결정의 회복
  4. 재결정→결정립 성장→결정의 회복
(정답률: 74%)
  • 냉간가공된 금속을 가열할 때 내부 에너지가 방출되며 원래 상태로 돌아가는 어닐링 과정은 내부 응력이 제거되는 회복, 새로운 결정립이 생성되는 재결정, 결정립이 커지는 결정립 성장 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 입방체에서 사선으로 표시된 면의 밀러지수는?

  1. (123)
  2. (101)
  3. (111)
  4. (010)
(정답률: 68%)
  • 밀러지수는 각 축의 절편의 역수를 취해 정수비로 나타낸 것입니다.
    제시된 이미지 에서 면이 x, y, z축과 만나는 절편은 각각 $(1, 1, 1)$입니다.
    ① [절편] $(1, 1, 1)$
    ② [역수] $(\frac{1}{1}, \frac{1}{1}, \frac{1}{1})$
    ③ [최종 결과] $(111)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 강하게 냉간 가공된 금속의 전위밀도는 얼마까지 증가하는가?

  1. 103~104/cm2
  2. 105~106/cm2
  3. 107~108/cm2
  4. 1011~1012/cm2
(정답률: 51%)
  • 금속에 강한 냉간 가공을 수행하면 전위(Dislocation)가 급격히 증식하여 전위 밀도가 매우 높아지며, 일반적으로 $10^{11} \sim 10^{12}/\text{cm}^2$ 수준까지 증가하여 가공 경화가 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속열처리

41. SM35C 의 화염담금질 경도(HRC) 값은?

  1. 30
  2. 50
  3. 70
  4. 90
(정답률: 68%)
  • SM35C 강재의 화염담금질 시 일반적인 경도 값은 약 $50\text{HRC}$ 수준으로 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 침탄 열처리를 의뢰한 작업 요구서에 CD-H-F-4.2로 표기되어 있을 때 이에 대한 설명으로 옳은 것은?

  1. 경도시험방법에서 시험하중 300G으로 측정하여 전경화층의 깊이가 4.2mm이다.
  2. 경도시험방법에서 시험하중 1kg 으로 측정하여 유효 경화층의 깊이가 4.2mm 이다.
  3. 마크로조직 시험방법으로 측정하여 유효 경화층의 깊이가 4.2μm이다.
  4. 마크로조직 시험방법으로 측정하여 전경화층의 깊이가 4.2μm이다.
(정답률: 59%)
  • 침탄 열처리 표기법에서 CD는 경도시험방법(Case Depth)을, H는 하중 $1\text{kg}$을, F는 유효 경화층 깊이(Effective Case Depth)를 의미하며, 마지막 숫자는 그 깊이 값을 나타냅니다. 따라서 경도시험방법에서 시험하중 $1\text{kg}$으로 측정하여 유효 경화층의 깊이가 $4.2\text{mm}$라는 설명이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 열처리형 알루미늄 합금의 질별 기호 중 T6 가 나타내는 의미는?

  1. 냉간가공 후 자연시효 처리한 것
  2. 고온가공 후 냉간가공 처리한 것
  3. 용체화 처리 후 인공시효 처리한 것
  4. 열간 가공 후 안정화 처리한 것
(정답률: 69%)
  • 알루미늄 합금의 질별 기호에서 T6는 용체화 처리(Solution Heat Treatment) 후 인공시효(Artificial Aging)를 통해 강도를 극대화한 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 강의 항온변태 곡선인 S곡선의 형태에 영향을 주는 요소가 아닌 것은?

  1. 첨가 원소
  2. 응력의 영향
  3. 최고 가열온도
  4. 조직학적 방법
(정답률: 57%)
  • S곡선(강의 항온변태 곡선)은 강철의 성분이나 상태에 따라 변태 시작 및 종료 온도가 달라집니다. 첨가 원소, 응력의 영향, 최고 가열온도는 변태 속도와 온도에 직접적인 영향을 주어 곡선의 형태를 변화시키지만, 조직학적 방법은 변태된 결과를 관찰하는 분석 방법일 뿐 곡선의 형태를 결정짓는 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

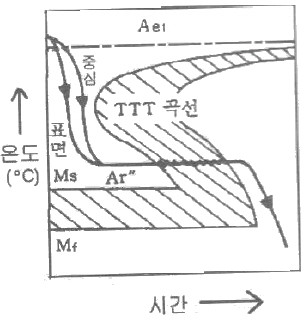

45. [그림]과 같이 일정 온도로 유지한 열욕에 담금질하고 과냉의 오스테나이트가 염욕 중에서 항온 변태가 끝날 때 까지 항온으로 유지하고 공기 중에 냉각하는 방법은?

  1. 마퀜칭(Marquenching)
  2. 오스템퍼링(Austempering)
  3. 마템퍼링(Martempering)
  4. 오스포밍(Auforming)
(정답률: 65%)

  • 오스테나이트 상태에서 베이나이트 변태 온도 직상으로 급냉한 후, 변태가 완료될 때까지 항온 유지하여 베이나이트 조직을 얻는 열처리 방법은 오스템퍼링(Austempering)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 질화처리 효과에 대한 설명으로 틀린 것은?

  1. 고온경도가 낮다.
  2. 변형이 거의 없다.
  3. 피로한도가 향상된다.
  4. 높은 표면경도를 얻을 수 있다.
(정답률: 50%)
  • 질화처리는 표면에 매우 단단한 질화물을 형성하므로 높은 표면경도를 얻을 수 있을 뿐만 아니라, 고온에서도 경도가 잘 유지되는 고온경도가 매우 높다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 플라즈마 침탄의 특징을 설명한 것 중 틀린 것은?

  1. 피처리물의 표면이 깨끗하고 광휘처리가 가능하다.
  2. 플라즈마 침탄은 진공 중에서 실시하는 열처리이다.
  3. 불균일한 표면상태에서는 균일한 경화깊이를 얻지 못한다.
  4. 높은 탄소 용해도를 갖는 오스테나이트를 만들기 위해 약 930℃가 필요하기 때문에 가열된 챔버에서 열처리를 진행한다.
(정답률: 59%)
  • 플라즈마 침탄은 진공 상태에서 플라즈마를 이용하여 탄소를 침투시키므로, 피처리물의 표면 상태가 불균일하더라도 비교적 균일한 경화 깊이를 얻을 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 합금공구강 중 STD11 의 담금질 온도[℃]로 가장 적당한 것은?

  1. 950~1050℃
  2. 750~800℃
  3. 600~650℃
  4. 450~500℃
(정답률: 42%)
  • 합금공구강 STD11의 표준 담금질 온도는 $950 \sim 1050^{\circ}\text{C}$ 범위에서 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 펄라이트 가단주철의 열처리 방법으로 틀린 것은?

  1. 흑심 가단주철의 재열처리에 의한 방법
  2. 열처리 곡선의 변화에 의한 방법
  3. 분위기 조절에 의한 풀림 방법
  4. 합금 첨가에 의한 방법
(정답률: 44%)
  • 펄라이트 가단주철은 흑심 가단주철의 재열처리, 열처리 곡선의 변화, 또는 합금 첨가를 통해 제조할 수 있습니다. 분위기 조절에 의한 풀림 방법은 펄라이트 가단주철을 만드는 일반적인 열처리 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 이온질화(ion nitriding)법의 특징을 설명한 것 중 틀린 것은?

  1. 질화속도가 비교적 빠르다.
  2. 수소가스에 의한 표면 청정 효과가 있다.
  3. 400℃ 이하의 저온에서도 질화가 가능하다.
  4. 글로우 방전을 하므로 특별한 가열장치가 필요하다.
(정답률: 63%)
  • 이온질화법은 글로우 방전 시 발생하는 열을 이용하여 질화시키므로, 별도의 외부 가열장치가 필요하지 않은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 열처리할 때에 생기는 변형에 대한 설명으로 틀린 것은?

  1. 변형방지를 위해 프레스담금질, 롤러담금질 등을 시행한다.
  2. 공기담금질시 가장 변형이 많고 기름담금질, 물담금질 순서로 변형이 적다.
  3. 변형을 방지하기 위하여 변형을 예측하고 반대방향으로 변형시켜 놓는다.
  4. 축이 긴 제품은 수직으로 매달아 냉각하거나 분무 담금질하므로서 균일냉각이 되어 변함이 적어진다.
(정답률: 64%)
  • 냉각 속도가 빠를수록 열충격이 커져 변형이 심해집니다. 따라서 물담금질이 변형이 가장 많고, 기름담금질, 공기담금질 순으로 변형이 적어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 대량생산에 적합한 연속 열처리가 아닌 것은?

  1. 상형(box type)로
  2. 퓨셔형(pusher type)로
  3. 컨베이어형(conveyer type)로
  4. 세이커 하스(노상진동형)로
(정답률: 63%)
  • 상형(box type)은 재료를 상자 모양의 로(furnace)에 넣고 처리하는 배치식(Batch type) 열처리 방식으로, 대량생산을 위한 연속 처리 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 열처리의 종류와 목적을 설명한 것 중 틀린 것은?

  1. 노멀라이징(Normalizing) 은 강을 표준상태로 하기 위한 열처리 조직이다.
  2. 풀림(Annealing)은 결정립을 조정하고 연화시키기 위한 열처리 조작이다.
  3. 담금질(Quenching)은 강을 강하게 하고 경도 향상을 목적으로 하는 열처리 조작이다.
  4. 뜨임(Tempering)은 내부응력 제거와 강도 및 취성증가를 목적으로 하는 열처리 조작이다.
(정답률: 71%)
  • 뜨임은 담금질 후 발생하는 내부 응력을 제거하고 인성을 부여하여 취성을 감소시키는 열처리 조작입니다. 강도와 취성을 증가시키는 것이 아니라, 오히려 취성을 줄여 끈기를 주는 것이 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 강의 담금질시에 발생하는 크랙(Crack)에 대한 설명으로 틀린 것은?

  1. 고탄소강보다는 저탄소상에서 담금질시 크랙의 발생율이 높다.
  2. 담금질할 강재에 비금속 개재물이 적을수록 크랙이 적게 발생한다.
  3. 성분 편석이 적을수록 크랙이 적게 발생한다.
  4. 담금질 온도가 높아지면 크랙이 잘 발생한다.
(정답률: 69%)
  • 담금질 시 발생하는 크랙은 탄소 함유량이 많을수록, 즉 고탄소강일수록 조직의 부피 변화가 크고 내부 응력이 심해져 발생 확률이 더 높아집니다. 따라서 저탄소강보다 고탄소강에서 크랙 발생률이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 철합금의 표면에 붕소를 확산시켜 붕소화물을 형성하는 침붕처리는 열충격분위기에서 균열이 발생할 가능성이 높다. 이를 방지하기 위한 바람직한 화합물층은?

  1. Fe2B + Fe2B 의 복합층
  2. Fe2B + Fe1B 의 복합층
  3. Fe2B 의 단일층
  4. Fe1B 의 단일층
(정답률: 33%)
  • 침붕처리 시 형성되는 화합물층 중 $Fe_{1}B$ 단일층은 $Fe_{2}B$ 층에 비해 열팽창 계수 차이가 적어 열충격 분위기에서 균열 발생 가능성을 낮추는 데 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 담금질성을 증가시키는 원소가 아닌 것은?

  1. C
  2. Mn
  3. Cr
  4. Co
(정답률: 47%)
  • 담금질성은 냉각 속도를 늦추어 마르텐사이트 변태를 쉽게 일으키는 원소들에 의해 증가합니다. $C$, $Mn$, $Cr$ 등은 담금질성을 크게 향상시키는 대표적인 원소이지만, $Co$는 담금질성에 미치는 영향이 매우 적거나 거의 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 침유 처리 방법에 대한 설명으로 틀린 것은?

  1. 염을 함유한 수용액으로 전기분해를 이용하는 수용액에 따른 전해법이 있다.
  2. H2P 가스를 적당한 캐리어 가스에 많은 양(10%)을 혼합하여 수백 ℃에서 처리하는 가스를 이용하는 방법이 있다.
  3. 밀폐한 상자 중에 강재를 FeS와 흑연을 혼합시킨 후 수백 ℃의 온도에서 가열하는 고체를 이용하는 방법이 있다.
  4. 수십 %의 NaOH 수용액에 FeS와 분말을 첨가한 용액에 강재를 침적한 후 꺼내어 10~150℃의 온도에서 가열하여 1~2μm의 유화철 피막을 형성하는 수용액에 의한 방법이 있다.
(정답률: 44%)
  • 가스를 이용한 침유 처리 시, $H_{2}P$가스는 매우 반응성이 강하므로 캐리어 가스에 소량(보통 1% 내외)으로 혼합하여 처리해야 합니다. 많은 양(10%)을 혼합한다는 설명은 잘못된 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 주철의 응력 제거 풀림에 대한 설명으로 틀린 것은?

  1. 주철의 주조성을 양호하게 하고 백선부분을 제거하며, 경도를 향상시키기 위한 목적으로 실시한다.
  2. 규소가 많이 함유된 주물에서는 응력제거 풀림에 의하여 시멘타이트가 분해되어 경도가 낮아진다.
  3. 잔류 응력을 제거하기 위하여 430~600℃에서 5~30시간 가열한 후 로냉한다.
  4. 복잡한 형상의 주물에 적용하여 재료의 변형에 따른 안정도를 높인다.
(정답률: 32%)
  • 응력 제거 풀림은 주조 후 내부에 남은 잔류 응력을 제거하여 변형을 방지하고 안정도를 높이는 것이 목적입니다. 주조성을 양호하게 하거나 백선 부분을 제거하고 경도를 향상시키는 것은 응력 제거 풀림이 아니라 '구상화 풀림' 또는 '풀림'의 일반적인 목적에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 10-2Torr 이하의 진공로에서는 휘발 성분 때문에 사용이 곤란한 발열체는?

  1. Ni-Cr 발열체
  2. Pt 발열체
  3. W 발열체
  4. 흑연 발열체
(정답률: 44%)
  • Ni-Cr 발열체는 고진공 상태($10^{-2}$ Torr 이하)에서 크롬(Cr) 성분이 휘발되어 발열체의 수명이 급격히 저하되고 진공도가 오염되므로 사용이 곤란합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 황동가공재를 상온에 방치하게 되면 시간의 경과에 따라 경도 등 제성질이 악화되는 것을 무엇이라 하는가?

  1. 경년변화
  2. 사효변화
  3. 자연변화
  4. 저온풀림변화
(정답률: 67%)
  • 황동 가공재를 상온에 방치했을 때 시간이 지남에 따라 내부 응력의 완화 등으로 인해 경도나 강도 등의 기계적 성질이 변화하는 현상을 경년변화라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 재료시험

61. 주철제 압축 시험편의 지름(d) 1cm, 높이(h) 5cm 일 때, 압축하중 5500kgf을 가하여 압축하였을 때의 압축강도 [kgf/cm2]는 약 얼마인가?

  1. 2163
  2. 3501
  3. 4324
  4. 7003
(정답률: 37%)
  • 압축강도는 가해진 하중을 시험편의 단면적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $\sigma = \frac{P}{A} = \frac{P}{\frac{\pi d^{2}}{4}}$
    ② [숫자 대입] $\sigma = \frac{5500}{\frac{3.14 \times 1^{2}}{4}}$
    ③ [최종 결과] $\sigma = 7002.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 피로 시험시 강철의 경우 시험 반복 횟수로 가장 이상적인 것은?

  1. 102~103
  2. 106~107
  3. 109~1010
  4. 1011~1012
(정답률: 50%)
  • 강철의 경우 피로 한도가 존재하며, 일반적으로 $10^{6}$~$10^{7}$회 정도의 반복 횟수에서 응력 진폭이 일정 수준 이하로 떨어지면 파괴되지 않는 피로 한도에 도달하므로 이 범위가 가장 이상적인 시험 횟수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 초음파탐상검사에서 2개의 탐촉자를 사용하여 하나는 송신하고 다른 하나는 수신하면서 결함을 검출하는 방법은?

  1. 크리프법
  2. 항절법
  3. 투과법
  4. 침투법
(정답률: 53%)
  • 초음파탐상검사에서 송신용 탐촉자와 수신용 탐촉자를 서로 마주 보게 배치하여 초음파가 재료를 투과해 결함을 검출하는 방식을 투과법이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 침투탐상검사에서 가장 먼저 행하는 작업은?

  1. 후처리
  2. 침투처리
  3. 전처리
  4. 현상처리
(정답률: 73%)
  • 침투탐상검사는 검사 대상물의 표면 오염물을 제거하여 침투액이 잘 스며들게 하는 전처리를 가장 먼저 수행해야 합니다.
    검사 순서: 전처리 $\rightarrow$ 침투처리 $\rightarrow$ 세척 $\rightarrow$ 현상처리 $\rightarrow$ 관찰 $\rightarrow$ 후처리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 비금속 개재물의 종류가 아닌 것은?

  1. A계 개재물
  2. B계 개재물
  3. C계 개재물
  4. E계 개재물
(정답률: 74%)
  • 비금속 개재물은 성분에 따라 A계(황화물), B계(산화물), C계(규산염) 등으로 분류하며, E계 개재물이라는 분류는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 일정한 높이에서 추를 낙하시켜 반발하여 올라간 높이에 의하여 경도값을 구하는 경도 측정 시험법의 약호로 옳은 것은?

  1. HV
  2. HB
  3. HPC
  4. HS
(정답률: 54%)
  • 추를 낙하시켜 반발 높이로 경도를 측정하는 방법은 스클레로미터(Sclerometer)법이며, 그 약호는 HS입니다.

    오답 노트
    HV: 비커스 경도
    HB: 브리넬 경도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. U형 노치의 충격시험편에 해머의 무게 30kg, 팔의 길이가 80cm인 샤르피 충격시험기를 가지고 충격시험한 결과 α의 각도가 88도, β의 각도가 77도 이었을 때의 충격에너지[kgㆍm]는 약 얼마인가?

  1. 1.28
  2. 2.56
  3. 3.28
  4. 4.56
(정답률: 24%)
  • 샤르피 충격시험에서 충격에너지는 해머의 위치에너지 차이로 계산합니다.
    ① [기본 공식] $E = W \cdot h \cdot (\cos \beta - \cos \alpha)$
    ② [숫자 대입] $E = 30 \cdot 0.8 \cdot (\cos 77^{\circ} - \cos 88^{\circ})$
    ③ [최종 결과] $E = 4.56$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 누설검사 시험 방법이 아닌 것은?

  1. 배플법
  2. 헤인법
  3. 스니퍼법
  4. 후드법
(정답률: 51%)
  • 누설검사(Leak Test)의 대표적인 방법으로는 헬륨 등을 이용한 스니퍼법, 후드법, 배플법 등이 있으며, 헤인법은 누설검사 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 현미경 조직검사에 대한 설명으로 틀린 것은?

  1. 시험편 채취는 재료를 대표하여야 한다.
  2. 침탄깊이를 측정하는데 사용된다.
  3. 결정립의 크기는 측정할 수 없다.
  4. 시험편의 부식은 각각의 조직에 적합한 부식액을 사용해야 한다.
(정답률: 53%)
  • 현미경 조직검사는 재료의 미세 조직을 관찰하는 방법으로, 결정립의 크기 측정뿐만 아니라 침탄 깊이 측정, 조직의 균일성 확인 등이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 안전 보건표지의 색채와 용도와의 관계가 옳은 것은?

  1. 빨강 - 안내
  2. 녹색 - 지시
  3. 노랑 - 경고
  4. 파랑 - 금지
(정답률: 61%)
  • 안전 보건표지의 색채별 용도는 정해져 있으며, 노랑은 경고를 의미합니다.

    오답 노트
    빨강: 금지 및 경고
    녹색: 안내
    파랑: 지시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 두 개 이상의 물체가 압력하에 접촉하면서 상대 운동을 할 때 물체의 중량이 감소되는 양을 측정하는 시험은?

  1. 굴곡시험
  2. 전단시험
  3. 마모시험
  4. 압축시험
(정답률: 70%)
  • 두 물체가 압력 하에 접촉하여 상대 운동을 할 때, 마찰로 인해 재료의 표면이 깎여 나가며 중량이 감소하는 양을 측정하는 시험은 마모시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그라인더 불꽃 검사법에서 특수강의 불꽃은 함유한 특수원소의 종류에 따라 변화하는데, 이들 특수원소 중 탄소파열을 저지하는 원소는?

  1. Mn
  2. Cr
  3. V
  4. Si
(정답률: 52%)
  • 그라인더 불꽃 검사 시 불꽃의 형태와 색깔로 성분을 판별하며, 이 중 Si(규소)는 탄소파열을 저지하여 불꽃의 비산을 억제하는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 철강 재료의 조직을 관찰할 때 널리 사용되는 부식융액은?

  1. 컬러부식액, 수산화나트륨용액
  2. 피크린상용액, 나이탈용액
  3. 나이탈용액, 여화제이철용액
  4. 불화수소산용액, 왕수
(정답률: 72%)
  • 철강 재료의 미세 조직을 관찰하기 위해서는 금속 표면을 부식시켜 경계면을 드러내야 하며, 이때 가장 일반적으로 사용되는 부식액은 피크린상용액과 나이탈용액입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 크리프시험시 크리프곡선에서 변형속도에 따라 각각의 과정들이 나타난다. 이 때 네킹(necking)이 발생하는 영역은?

  1. 초기변형 과정
  2. 1차 크리프 과정
  3. 2차 크리프 과정
  4. 3차 크리프 과정
(정답률: 41%)
  • 크리프 곡선은 시간에 따른 변형률을 나타내며, 3차 크리프 과정에서는 변형 속도가 급격히 증가하며 국부적인 단면 감소인 네킹(necking)이 발생한 후 파단에 이르게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 굽힘시험과 관계가 먼 것은?

  1. 전성 및 연성
  2. 절삭성
  3. 소성가공성
  4. 굽힘응력
(정답률: 71%)
  • 굽힘시험은 재료에 굽힘 하중을 가해 소성 변형 능력을 측정하는 시험으로, 전성, 연성, 소성가공성 및 굽힘응력과 직접적인 관련이 있습니다.

    오답 노트
    절삭성: 재료를 깎아내는 가공성과 관련된 성질로 굽힘시험과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 방사선 동위원소 중 반감기가 가장 긴 것은?

  1. Ca-60
  2. Ir-192
  3. Ca-137
  4. Tn-170
(정답률: 43%)
  • 방사성 동위원소의 반감기는 원자핵의 불안정성에 따라 결정되며, 제시된 보기 중 Ca-137(Cs-137의 오기로 보임)이 가장 긴 반감기를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 피로 시험시 안전 및 유의 사항으로 틀린 것은?

  1. 시험편은 정확하게 고정한다.
  2. 시험편은 편심이 생기도록 하여 진동을 준다.
  3. 시험편이 회전되지 않는 상태에서는 하중을 하가지 않는다.
  4. 시험편은 부식 부분에 응력 집중이 생겨 부식 피로현상이 생기므로 부식되지 않도록 보관한다.
(정답률: 72%)
  • 피로 시험 시 시험편에 편심이 생기면 불필요한 진동과 응력 집중이 발생하여 정확한 피로 한도를 측정할 수 없으므로, 반드시 편심이 없도록 정밀하게 고정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 판재를 원판으로 뽑기 위해 하중 9300kg을 가했을 때의 전단응력[kg/cm2]은 약 얼마인가? (단, 직경(d)=30mm, 판재의 두께(t)=2.7mm이다.)

  1. 3455
  2. 3655
  3. 3855
  4. 4055
(정답률: 49%)
  • 전단응력은 가해진 하중을 전단 면적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $\tau = \frac{P}{\pi \times d \times t}$
    ② [숫자 대입] $\tau = \frac{9300}{3.14 \times 3 \times 0.27}$
    ③ [최종 결과] $\tau = 3655$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 인장시험을 통해 얻을 수 있는 재료의 특성이 아닌 것은?

  1. 연신율
  2. 인장강도
  3. 항복강도
  4. 압축취성강도
(정답률: 75%)
  • 인장시험은 재료를 양쪽에서 잡아당겨 파괴될 때까지의 특성을 측정하므로 연신율, 인장강도, 항복강도를 구할 수 있습니다.

    오답 노트
    압축취성강도: 재료를 누르는 압축시험을 통해 측정하는 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 조미니(Jominy)시험법은 무엇을 측정하기 위한 것인가?

  1. 밀도
  2. 부피
  3. 피로한도
  4. 경화능
(정답률: 73%)
  • 조미니(Jominy) 시험법은 강철의 담금질 후 깊이에 따른 경도 변화를 측정하여 재료의 경화능(Hardenability)을 평가하는 표준 시험 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
