1과목: 임의 구분

1. 저항 50 Ω, 인덕턴스 200mH의 직렬회로에 주파수 50Hz의 교류를 접속하였다면, 이 회로의 역률(%)은?

  1. 약 82.3
  2. 약 72.3
  3. 약 62.3
  4. 약 52.3
(정답률: 66%)
  • 역률은 전체 임피던스에 대한 저항의 비율로 계산합니다.
    ① [기본 공식] $\cos\theta = \frac{R}{\sqrt{R^2 + (2\pi f L)^2}}$
    ② [숫자 대입] $\cos\theta = \frac{50}{\sqrt{50^2 + (2 \times 3.14 \times 50 \times 0.2)^2}}$
    ③ [최종 결과] $\cos\theta = 0.623$
    따라서 역률은 약 $62.3\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 태양광 전지에서 생산된 전력 125W가 인버터에 입력되어 인버터 출력이 100W가 되면 인버터의 변환효율은 몇 %인가?

  1. 45%
  2. 64%
  3. 80%
  4. 92%
(정답률: 86%)
  • 인버터의 변환효율은 입력 전력 대비 출력 전력의 비율을 백분율로 나타낸 값입니다.
    ① [기본 공식]
    $$\text{효율} = \frac{\text{출력 전력}}{\text{입력 전력}} \times 100$$
    ② [숫자 대입]
    $$\text{효율} = \frac{100}{125} \times 100$$
    ③ [최종 결과]
    $$\text{효율} = 80$$
    따라서 변환효율은 $80\%$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 실리콘 태양전지와 비교해서 화합물 반도체 태양전지인 GaAs(갈륨비소)의 특징은?

  1. 모든 파장 영역에서 빛의 흡수율이 떨어진다.
  2. 접합 영역에서 전자와 정공의 재결합이 낫다
  3. 빛의 흡수가 뛰어나 후면에서 재결합이 거의 발생하지 않는다.
  4. 접합 영역이나 표면에서의 재결합보다 내부에서의 재결합이 많이 발생한다.
(정답률: 81%)
  • GaAs(갈륨비소)는 화합물 반도체로서 실리콘에 비해 빛의 흡수 계수가 매우 높습니다. 이로 인해 매우 얇은 층에서도 빛을 충분히 흡수할 수 있어, 광생성된 캐리어가 후면까지 도달하여 재결합될 확률이 극히 낮아 효율이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 트랜스리스 방식의 인버터를 선정할 경우 특히 주의해야 할 점은?

  1. 계통의 전압, 주파수, 상수특성 분석
  2. 태양광 모듈의 출력특성 분석
  3. 계통연계 보호장치
  4. 출력측의 전압과 결선방식
(정답률: 66%)
  • 트랜스리스 방식은 변압기 없이 태양전지의 직류 출력을 승압하여 교류로 변환하는 비절연 방식입니다. 따라서 상용전원과 직접 연결되므로 출력측의 전압과 결선방식을 선정할 때 각별한 주의가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 태양전지 모듈에 입사된 및 에너지가 변환되어 발생하는 전기적 출력을 특성곡선으로 나타낸 것은?

  1. 전압 – 전류 특성
  2. 전압 – 저항 특성
  3. 전류 – 온도 특성
  4. 전압 – 온도 특성
(정답률: 85%)
  • 태양전지에 빛이 입사되었을 때 발생하는 전기적 특성을 분석하기 위해 전압과 전류의 관계를 그래프로 나타낸 것을 의미합니다.
    핵심 원리: 태양전지의 출력 특성을 결정짓는 가장 기본적인 곡선은 전압 – 전류 특성 곡선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 태양광발전시스템이 계통과 연계시 계통측에 정전이 발생한 경우 계통측으로 전력이 공급되는 것을 방지하는 인버터의 기능은?

  1. 자동운전 정지기능
  2. 최대전력 추종제어기능
  3. 단독운전 방지기능
  4. 자동전류 조정기능
(정답률: 82%)
  • 계통 정전 시 인버터가 계속해서 전력을 공급하면 보수 작업자가 감전될 위험이 크므로, 이를 감지하여 즉시 운전을 정지시키는 단독운전 방지기능이 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 뇌 서지 등의 피해로부터 PV시스템을 보호하기 위한 대책으로 적합하지 않는 것은?

  1. 피로소자를 어레이 주회로 내에 분산시켜 설치함과 동시에 접속함에도 설치한다.
  2. 뇌우의 발생지역에서는 직류전원 측에 내뢰 트랜스를 설치하며 보다 완전한 대책을 취한다.
  3. 뇌우의 발생지역에서는 교류전원 측에 내뢰 트랜스를 설치하며 보다 완전한 대책을 취한다.
  4. 저압 배전선으로부터 침입하는 뇌 서지에 대해서는 분전반에 피뢰소자를 설치한다.
(정답률: 71%)
  • 뇌 서지 보호를 위한 내뢰 트랜스는 일반적으로 계통과 연결되는 교류전원 측에 설치하여 외부로부터 유입되는 서지를 차단하는 것이 적절합니다. 직류전원 측에 내뢰 트랜스를 설치한다는 설명은 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 지표면에서 태양을 올려 보는 각(angle of elevation)이 30˚인 경우에 AM(air mass)값은?

  1. 0
  2. 1
  3. 1.5
  4. 2
(정답률: 73%)
  • 태양 고도각에 따른 대기질량(Air Mass)은 고도각의 사인 값의 역수로 계산합니다.
    ① [기본 공식] $AM = \frac{1}{\sin \theta}$
    ② [숫자 대입] $AM = \frac{1}{\sin 30^{\circ}}$
    ③ [최종 결과] $AM = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 태양전지 모듈(슈퍼 스트레이트 형의 구조 등에 관한 설명으로 옳지 않은 것은?

  1. 충진재로 봉한 태양전지 셀을 수광면의 프론트 커버와 뒷면 백커버 사이에 끼운 구조이다.
  2. 프론트 커버는 90%이상의 투과율과 높은 내충격력을 보유한 약 3mm정도의 백판 열처리 유리를 사용한다.
  3. 태양전지 셀 사이의 내부연결을 위하여 절연전선을 사용하여 접속한다.
  4. 프레임은 알루마이트 내식처리를 한 알루미늄 표면에 아크릴 도장을 한 프레임재를 사용한다.
(정답률: 68%)
  • 슈퍼 스트레이트형 태양전지 모듈의 셀 사이 내부 연결에는 절연전선이 아닌 백금으로 도금된 전선을 사용해야 합니다.

    오답 노트
    충진재 구조, 프론트 커버의 투과율 및 두께, 알루미늄 프레임의 내식처리는 모두 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 태양광 인버터의 단독운전 방지 기능에서 능동적인 검출 방식이 아닌 것은?

  1. 전압위상 도약 검출 방식
  2. 주파수 시프트 방식
  3. 부하 변동 방식
  4. 무효 전력 변동 방식
(정답률: 70%)
  • 단독운전 방지 기능 중 능동적 검출 방식은 인버터가 스스로 전력망에 변동을 주어 상태를 확인하는 방식입니다. 전압위상 도약 검출 방식은 외부의 변화를 감지하는 수동적 검출 방식에 해당합니다.

    오답 노트
    주파수 시프트 방식, 부하 변동 방식, 무효 전력 변동 방식: 인버터가 능동적으로 신호를 조작하는 방식임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 그림과 같이 축전지회로가 구성되어있다. 단자 A,B 사이에 나타나는 출력전압과 축전지 용량은?

  1. DC 48 V, 200 Ah
  2. DC 48 V, 600 Ah
  3. DC 12 V, 200 Ah
  4. DC 12 V, 600 Ah
(정답률: 85%)
  • 축전지의 직렬연결은 전압이 합산되고, 병렬연결은 용량이 합산되는 원리를 이용합니다.
    ① [전압 계산] $V = 12 \times 4$
    ② [용량 계산] $C = 200 \times 3$
    ③ [최종 결과] $V = 48\text{ V}, C = 600\text{ Ah}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 태양전지 모듈에 다른 태양전지회로나 축전지에서 전류가 놀아 들어가는 것을 방지하기 위하여 설치하는 것은?

  1. 바이패스 다이오드
  2. ZNR
  3. SPD
  4. 역류 방지 다이오드
(정답률: 85%)
  • 역류 방지 다이오드는 태양전지 어레이의 스트링별로 설치되어, 다른 태양전지 회로나 축전지로부터 전류가 거꾸로 흘러 들어오는 것을 방지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전체 태양광발전시스템의 성능에 영향을 미치는 인버터의 효율에 관한 설명으로 가장 옳은 것은?

  1. 태양광 인버터의 효율은 중요하지 않다.
  2. 변환 효율만이 시스템 성능에 영향을 미친다.
  3. 주적 효율만이 시스템 성능에 영향을 미친다.
  4. 변환 효율과 추적 효율을 같이 고려해야 한다.
(정답률: 85%)
  • 태양광 인버터의 전체 성능을 평가하기 위해서는 전력을 변환하는 효율인 변환 효율과, 태양전지의 최대 전력점을 추적하여 뽑아내는 추적 효율을 모두 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 태양전지 모듈에 그림자가 생겼을 때 출력 감소를 최소화 하는 대비책으로 설치하는 것은?

  1. 바이패스 다이오드
  2. 역류 다이오드
  3. 제너 다이오드
  4. 발광 다이오드
(정답률: 86%)
  • 태양전지 모듈의 일부에 그림자가 생기면 해당 셀이 저항으로 작용하여 핫스팟 현상이 발생하고 출력이 급감합니다. 이를 방지하기 위해 전류를 우회시켜 출력 감소를 최소화하는 장치는 바이패스 다이오드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 어떤 전지의 외부회로 저항을 5Ω이고 전류는 8 A가 흐른다. 외부회로에 5Ω 대신에 15Ω의 저항을 접속하면 4A로 떨어진다. 전지의 기전력은?

  1. 100 V
  2. 80 V
  3. 60 V
  4. 40 V
(정답률: 73%)
  • 전지의 기전력은 외부 저항과 내부 저항의 합에 전류를 곱한 값과 같습니다. 내부 저항을 $r$이라 할 때, 두 경우의 기전력이 동일함을 이용합니다.
    ① [기본 공식] $E = I(R + r)$
    ② [숫자 대입] $8(5 + r) = 4(15 + r)$
    이를 풀면 $40 + 8r = 60 + 4r$이므로 $4r = 20$, 즉 $r = 5\Omega$ 입니다. 이를 다시 대입하면 $E = 8(5 + 5)$
    ③ [최종 결과] $E = 80$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 설명은 인버터의 효율 중 어떤 효율에 관한 것인가?

  1. 정격 효율
  2. 추적 효율
  3. 유로 효율
  4. 변환 효율
(정답률: 85%)
  • 에서 설명하는 내용은 태양광 모듈의 최대 전력점(MPP)을 실시간으로 찾아내어 최대 출력을 유지하는 기술의 성능을 나타내는 추적 효율에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 어떤 태양전지 모듈의 특성 값이 다음 표와 같다. 일사강도 1000W/m2, 분광분포가 AM 1.5. 모듈 표면온도가 50˚C일 때, 이 모듈의 출력은 약 얼마인가?

  1. 266W
  2. 280W
  3. 295W
  4. 345 W
(정답률: 47%)
  • 온도 상승에 따른 전압 강하를 반영하여 실제 출력 전력을 계산하는 문제입니다. 온도계수를 적용해 보정된 최대전력점 전압을 구한 뒤 전류를 곱합니다.
    ① [기본 공식] $P = V_{mpp} \times \{1 + (T_{cell} - T_{ref}) \times \alpha\} \times I_{mpp}$
    ② [숫자 대입] $P = 36.4 \times \{1 + (50 - 25) \times (-0.004)\} \times 8.11$
    ③ [최종 결과] $P = 266$ W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 태양광발전시스템의 분류 중 섬, 낙도 등에 사용하는 방식은?

  1. 계통연계형
  2. 독립형
  3. 추적식
  4. 고정식
(정답률: 89%)
  • 전력 계통이 연결되지 않은 섬이나 낙도와 같이 고립된 지역에서 자체적으로 전력을 공급하여 사용하는 방식은 독립형 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 태양전지의 직류 출력을 상용주파수의 교류로 변환한 후 변압기에서 절연하는 방식은?

  1. 트랜스리스 방식
  2. 고주파 변압기 절연방식
  3. PAM
  4. 상용주파 변압기 절연방식
(정답률: 80%)
  • 태양전지에서 생산된 직류 전력을 인버터를 통해 상용주파수(60Hz 등)의 교류로 변환한 뒤, 변압기를 사용하여 전기적으로 절연시키는 방식은 상용주파 변압기 절연방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 태양광발전시스템의 특징이 아닌 것은?

  1. 구름이 낀날이나 비오는 날에는 발전이 불가능하다.
  2. 발전량은 기상 조건의 영향을 받는다.
  3. 빛을 전기로 직접 변환한다.
  4. 분산형 시스템이다.
(정답률: 83%)
  • 태양광 발전은 빛 에너지를 전기에너지로 직접 변환하는 분산형 전원이며, 기상 조건의 영향을 받지만 빛이 완전히 차단되지 않는 한 발전이 가능합니다.

    오답 노트
    구름이 낀날이나 비오는 날에는 발전이 불가능하다: 일사량이 감소하여 발전 효율은 떨어지지만, 산란광을 통해 발전이 가능하므로 불가능하다는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 태양광발전시스템은 전력계통 유무 및 타 에너지원에 의한 발전시스템으로 구분하고 있다. 태양광발전시스템의 종류가 아닌 것은?

  1. 독립형
  2. 하이브리드형
  3. 열병합
  4. 계통연계형
(정답률: 79%)
  • 태양광발전시스템은 전력계통 연결 여부와 에너지원 조합에 따라 독립형, 계통연계형, 하이브리드형으로 구분합니다.

    오답 노트
    열병합: 열과 전기를 동시에 생산하는 시스템으로, 태양광 발전의 분류 체계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 태양전지 어레이(길이 2.58m, 경사각 30˚)가 남북방향으로 설치되어 있으며, 앞면 어레이의 높이는 약 1.5m 뒷면 어레이에 태양입사각이 45˚ 일 때, 앞면 어레이의 그림자 길이(m)는?

  1. 1.5m
  2. 2.5m
  3. 3.5m
  4. 4.5m
(정답률: 49%)
  • 태양 입사각이 $45^{\circ}$일 때, 어레이의 최상단 높이와 그림자 길이는 직각이등변삼각형의 원리에 의해 동일하게 형성됩니다.
    ① [기본 공식]
    $$\text{그림자 길이} = \text{높이} \times \tan(90^{\circ} - \text{입사각})$$
    ② [숫자 대입]
    $$\text{그림자 길이} = 1.5 \times \tan(90^{\circ} - 45^{\circ})$$
    ③ [최종 결과]
    $$\text{그림자 길이} = 1.5$$
    따라서 그림자 길이는 $1.5\text{m}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

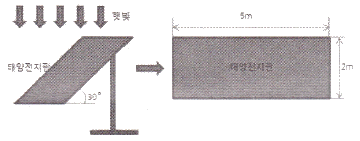

23. 다음과 같은 조건일 때 어레이와 어레이 간의 최소 이격거리는 (m)는 얼마인가? (단, 경사고정식으로 정 남향임)

  1. 6m
  2. 5m
  3. 4m
  4. 3m
(정답률: 62%)
  • 태양광 어레이 간의 최소 이격거리는 모듈의 길이, 경사각, 설치 지역의 위도를 고려하여 그림자가 겹치지 않도록 계산합니다.
    ① [기본 공식]
    $$D = L \times (\cos(a) + \sin(a) \times \tan(lat + 23.5))$$
    ② [숫자 대입]
    $$D = 3 \times (\cos(30^{\circ}) + \sin(30^{\circ}) \times \tan(35.5^{\circ} + 23.5^{\circ}))$$
    ③ [최종 결과]
    $$D = 5.09$$
    따라서 최소 이격거리는 약 $5\text{m}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 태양광발전 사업허가 신청서에 포함되는 필요서류 목록이 아닌 것은? (단, 3000kW 미만인 경우이다.)

  1. 전기사업법 시행규칙에 따른 사업계획서
  2. 송전관계 일람도 및 발전원가 명세서
  3. 전력계통의 조류 계산서
  4. 발전설비 운영을 위한 기술인력 확보계획을 기재한 서류
(정답률: 67%)
  • 3000kW 미만의 태양광발전 사업허가 신청 시에는 사업계획서, 송전관계 일람도, 발전원가 명세서, 기술인력 확보계획서 등이 필요합니다.

    오답 노트
    전력계통의 조류 계산서: 이는 대규모 발전 설비 설치 시 계통 영향 분석을 위해 필요한 서류이며, 소규모 사업허가 신청 필수 서류에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 태양광 어레이 구조물 중 일반 철골구조에 비교하여 파워볼트시스템의 장점은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 필요한 응력에 의한 자재 사용으로 경제적인 설계를 할 수 있다.
  2. 제품의 규격이 정교하여 구조물의 마감처리를 정밀하게 할 수 있다.
  3. 조립 및 해체가 간단하여 타 장소에 이설 설치가 가능하다.
  4. 모듈이 적고 짧은 스팬(span) 구조물에 유리하다.
(정답률: 65%)
  • 파워볼트시스템은 필요한 응력에 맞춘 자재 사용으로 경제적 설계가 가능하고 조립 및 해체가 간편한 것이 특징입니다. 반면, 모듈이 적고 짧은 스팬(span) 구조물에 유리한 것은 일반 철골구조의 특성입니다.

    오답 노트
    모듈이 적고 짧은 스팬(span) 구조물에 유리하다: 파워볼트시스템의 장점이 아닌 일반 철골구조의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 태양광발전시스템에서 계통으로 유입되는 고조파전류는 종합 몇 %를 초과하면 안되는가?

  1. 2%
  2. 3%
  3. 4%
  4. 5%
(정답률: 59%)
  • 태양광발전시스템의 인버터 등 전력변환장치에서 발생하는 고조파가 계통에 유입될 때, 전력 품질 유지를 위해 종합 고조파 전류 왜곡률은 $5\%$를 초과하지 않도록 제한하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 태양전지 어레이의 이격거리 산출시 적용하는 설계요소가 아닌 것은?

  1. 구조물 형상
  2. 남북향간 길이
  3. 감재의 강도 및 판 두께
  4. 태양광발전 위치에 대한 위도
(정답률: 79%)
  • 태양전지 어레이의 이격거리는 앞 열의 그림자가 뒷 열에 영향을 주지 않도록 설정하는 것이 핵심입니다. 따라서 구조물 형상, 남북향간 길이, 설치 위치의 위도 등이 설계 요소로 고려됩니다.

    오답 노트
    감재의 강도 및 판 두께: 이는 구조적 안정성과 관련된 요소이며, 그림자 분석을 통한 이격거리 산출과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 표준 상태에서 태양전지 어레이의 변환효율을 산출하는 계산식으로 옳은 것은?

(정답률: 79%)
  • 태양전지 어레이의 변환효율은 입력되는 태양에너지(일사량 $\times$ 면적) 대비 출력되는 전력의 비율로 계산합니다.
    $$\eta = \frac{P_{AS}}{G_{S} \times A} \times 100(\%)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 태양광발전 통합 모니터링 시스템의 구성요소가 아닌 것은?

  1. 전력변환장치 감시제어 장치(AIS)
  2. 태양광모듈 계측 메인장치(SCS)
  3. 자동기상 관측 장치(AWS)
  4. 자동고장전류 계산장치(ACS)
(정답률: 64%)
  • 태양광 통합 모니터링 시스템은 발전소의 상태와 환경을 실시간으로 감시하는 시스템으로, 전력변환 감시제어 장치(AIS), 태양광모듈 계측 메인장치(SCS), 자동기상 관측 장치(AWS) 등이 구성 요소입니다.

    오답 노트
    자동고장전류 계산장치(ACS)는 실시간 감시를 위한 모니터링 구성 요소가 아니라, 설계나 분석을 위한 연산 장치에 해당하므로 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 독립형 태양광 인버터의 시험항목이 아닌 것은?

  1. 효율시험
  2. 출력측 단락시험
  3. 절연저항 시험
  4. 교류출력전류 변형률 시험
(정답률: 53%)
  • 독립형 태양광 인버터의 성능과 안전성을 확인하기 위해 효율, 단락 시 보호 동작, 절연 상태 등을 시험합니다.

    오답 노트
    교류출력전류 변형률 시험은 주로 전력 품질을 평가하는 항목으로, 독립형 인버터의 기본 시험항목에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 계통연계 운전 중 송전이나 수전 시 시스템 보호를 위한 보호계전기의 종류가 아닌 것은?

  1. 부족전압 계전기 (UVR)
  2. 부족주파수 계전기(UFR)
  3. 역전력 계전기(RPR)
  4. 과전압 계전기 (OVR)
(정답률: 72%)
  • 계통연계 시스템 보호를 위해서는 전압과 주파수의 이상 상태를 감지하여 계통으로부터 분리하는 것이 핵심입니다. 따라서 부족전압(UVR), 과전압(OVR), 부족주파수(UFR) 계전기가 사용됩니다.

    오답 노트
    역전력 계전기(RPR)는 전력이 역방향으로 흐르는 것을 방지하는 장치로, 일반적인 계통연계 보호계전기의 기본 구성과는 성격이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 태양광발전시스템의 설계에 있어서 태양전지 어레이의 레이아웃 배치검토에 필요한 자료가 아닌 것은?

  1. 설치예정지의 면적, 토지의 굴곡상태의 데이터
  2. 설치예정지의 위도경도에 따른 동지 날의 해 그림자 거리
  3. 사용 예정인 태양전지 모듈 및 인버터의 카탈로그
  4. 태양전지의 어레이의 가대의 대한 구조계산서
(정답률: 49%)
  • 태양전지 어레이의 레이아웃 배치는 모듈을 어디에, 어떻게 배치하여 효율을 극대화하고 그림자 간섭을 최소화할지를 결정하는 단계입니다. 따라서 설치 면적, 지형, 해 그림자 거리, 모듈 및 인버터의 규격(카탈로그) 등이 필수 자료가 됩니다.

    오답 노트
    태양전지의 어레이의 가대의 대한 구조계산서는 배치가 결정된 후, 해당 구조물이 하중을 견딜 수 있는지 검토하는 설계 단계의 자료이므로 레이아웃 배치 검토 자료에는 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 태양광발전 시스템의 어레이 설계 시 고려사항으로 적당하지 않은 것은?

  1. 방위각
  2. 부하의 종류
  3. 음영
  4. 경사각
(정답률: 78%)
  • 어레이 설계의 핵심은 태양 에너지를 최대한 효율적으로 흡수하는 것입니다. 따라서 빛을 받는 각도와 관련된 방위각, 경사각 및 빛을 가리는 음영 여부를 반드시 고려해야 합니다. 부하의 종류는 시스템 전체의 용량 결정에는 영향을 주지만, 어레이의 물리적 배치 설계(설치 각도 및 위치)와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 설계도서의 의미를 가장 적합하게 설명한 것은?

  1. 구조물 등을 그린 도면으로 건축물, 시설물, 기타 각종 사물의 예정된 계획을 공학적으로 나타낸 도면이다.
  2. 설계, 공사에 대한 시공 중의 지시 등, 도면으로 표현될 수 없는 문장이나 수치 등을 표현한 것으로 공사수행에 관련된 제반 규정 및 요구사항을 표시 한 것이다.
  3. 공사계약에 잇어 발주자로부터 제시된 도면 및 그 시공기준을 정한 시방서류로서 설계도면, 표준시방서, 특기시방서, 현장설명서 및 현장 설명에 대한 질문 회답서등을 총칭하는 것이다.
  4. 각종 기계·장치 등의 요구조건을 만족시키고, 또한 합리적, 경제적인 제품을 만들기 위해 그 계획을 종합하여 설계하고 구체적인 내용을 명시하는 일을 일컫는다.
(정답률: 72%)
  • 설계도서는 단순히 도면만을 의미하는 것이 아니라, 공사 계약 시 발주자가 제시하는 설계도면, 표준시방서, 특기시방서, 현장설명서 및 질의응답서 등을 모두 포함하는 총칭입니다.

    오답 노트
    구조물 등을 그린 도면으로 공학적으로 나타낸 도면: 설계도면
    도면으로 표현될 수 없는 문장이나 수치를 표현한 것: 시방서
    합리적, 경제적인 제품을 만들기 위해 계획을 종합하는 일: 설계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 주택용 태양광발전시스템의 설꼐 표준절차의 순서가 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 어레이의 설치·설계 → 태양전지의 모듈선정 → 태양전지 어레이 발전량 산출 → 기기선정
  2. 태양전지의 모듈선정 → 어레이의 설치·설계 → 태양전지 어레이 발전량 산출 → 기기선정
  3. 태양전지 어레이 발전량 산출 → 어레이의 설치·설계 → 태양전지의 모듈선정 → 기기선정
  4. 어레이의 설치·설계 → 태양전지의 모듈선정 → 기기선정 → 태양전지 어레이 발전량 산출
(정답률: 30%)
  • 주택용 태양광발전시스템 설계는 현장 상황을 먼저 파악하는 것이 우선입니다. 대상 주택의 지붕 상황에 맞춰 어레이의 설치·설계를 먼저 진행한 후, 그에 적합한 모듈을 선정하고 발전량을 산출하여 최종적으로 파워컨디셔너 등 기기를 선정하는 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 태양광발전사업을 하고자 하는 경우 일반적으로 경제성 분석평가를 실시하는데 경제성 분석기준으로 옳지 않는 것은?

  1. 순현가
  2. 할인율
  3. 비용 편익비
  4. 내부 수익률
(정답률: 73%)
  • 경제성 분석평가는 투자 대비 수익성을 평가하는 과정으로, 순현가, 비용 편익비, 내부 수익률 등이 주요 분석 기준이 됩니다. 할인율은 이러한 분석 지표를 계산하기 위해 적용하는 '변수' 또는 '조건'이지, 그 자체를 경제성 분석의 최종 판단 기준(지표)으로 보지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림은 태양광발전설비와 태양전지판의 크기를 나타낸 것이다. 햇빛이 지표면에 수직으로 입사할 때 1m2의 지표면에서 단위 시간당 받는 빛에너지가 1000 W이고 태양전지의 변환효율이 15% 일 때, 이 태양광발전 시설이 2시간동안 생산하는 전력량은 몇 Wh인가? (단, 햇빛은 2시간 내내 동일하게 지면에 수직으로 입사하며, 태양전지 표면에서 빛의 반사는 일어나지 않는다.)

  1. 3000
  2. 1500√3
  3. 1000√3
  4. 1500
(정답률: 67%)
  • 태양전지판이 기울어져 있으므로, 지표면에 수직으로 입사하는 빛이 받는 실제 유효 면적을 계산하여 총 전력량을 산출합니다.
    ① [기본 공식]
    $$\text{전력량} = \text{일사량} \times (\text{가로} \times \text{세로} \times \sin(\theta)) \times \text{효율} \times \text{시간}$$
    ② [숫자 대입]
    $$\text{전력량} = 1000 \times (5 \times 2 \times \sin(60^\circ)) \times 0.15 \times 2$$
    ③ [최종 결과]
    $$\text{전력량} = 1500\sqrt{3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 태양광발전시스템을 1000m2 부지에 하나의 어레이로 설치 할 때, 모듈 효율 15%, 일사량 500W/m2 이면 생산되는 전력은? (단, 기타조건은 무시한다.)

  1. 75 kW
  2. 750 kW
  3. 7500 kW
  4. 75000 kW
(정답률: 67%)
  • 부지 면적, 일사량, 모듈 효율을 모두 곱하여 전체 생산 전력을 계산합니다.
    ① [기본 공식] $P = A \times I \times \eta$
    ② [숫자 대입] $P = 1000 \times 500 \times 0.15$
    ③ [최종 결과] $P = 75\text{kW}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 지상에서의 길이 5m를 축적 1/200로 도면에 나타낼 때 그 길이는?

  1. 2.5mm
  2. 10mm
  3. 20mm
  4. 25mm
(정답률: 72%)
  • 실제 길이에 축척을 곱하여 도면상의 길이를 산출합니다.
    ① [기본 공식] $L = \text{실제 길이} \times \text{축척}$
    ② [숫자 대입] $L = 5\text{m} \times \frac{1}{200}$
    ③ [최종 결과] $L = 25\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 일반적으로 구조물이나 시설물 등을 공사 또는 제작할 목적으로 상세하게 작성된 도면은?

  1. 상세도
  2. 시방서
  3. 간트도표
  4. 내역서
(정답률: 81%)
  • 구조물이나 시설물을 실제로 공사하거나 제작하기 위해 필요한 세부 치수와 형상을 상세하게 작성한 도면을 상세도라고 합니다.

    오답 노트
    시방서: 공사 방법 및 자재 등에 관한 설명서
    간트도표: 공정 관리용 일정표
    내역서: 공사 비용 산출서
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 변전소의 설치 목적이 아닌 것은?

  1. 전력의 발생과 계통의 주파수를 변환시킨다.
  2. 발전 전력을 집중 연계한다.
  3. 수용가에 배분하고 정전을 최소화 한다.
  4. 경제적인 이유에서 전압을 승압 또는 강압 한다.
(정답률: 62%)
  • 변전소는 전압의 승압 및 강압, 전력의 집중 연계, 수용가 배분 및 정전 최소화를 목적으로 설치하는 시설입니다. 전력의 발생은 발전소의 역할이며, 계통의 주파수 변환은 변전소의 일반적인 설치 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 케이블 트레이 시공방식이 장점이 아닌 것은?

  1. 방열특성이 좋다.
  2. 허용전류가 크다.
  3. 장래부하 증설시 대응력이 크다.
  4. 재해를 거의 받지 않는다.
(정답률: 77%)
  • 케이블 트레이 방식은 개방형 구조 덕분에 방열 특성이 좋고 허용전류가 크며, 케이블 추가 설치가 쉬워 부하 증설 대응력이 뛰어납니다. 하지만 외부에 노출된 구조적 특성상 물리적 충격이나 화재 등 외부 재해에 취약합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 접지공사 시공 방법에 관한 설명으로 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 및 특별 제 3종 접지공사의 접지저항 값은 10Ω이하로 한다.
  2. 제2종 접지공사는 변압기에 고압측 혹은 특별고압측전로의 1선 지락전류의 암페어 수로 150을 나눈 값과 같은 접지저항 값 이하로 한다.
  3. 제3종 접지공사는 접지저항 값을 100Ω이하로 한다.
  4. 태양전지에서 인버터까지의 직류 전로(어레이주회로)에는 특별 제3종 접지공사를 한다.
(정답률: 68%)
  • 과거 규정상 태양전지에서 인버터까지의 직류 전로(어레이 주회로)는 제3종 접지공사를 적용하였습니다.

    오답 노트
    특별 제3종 접지공사: 어레이 주회로가 아닌 다른 특정 설비에 적용되는 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 감리용역 계약문서가 아닌 것은?

  1. 기술용역입찰유의서
  2. 과업지시서
  3. 감리비 산출내역서
  4. 설계도서
(정답률: 56%)
  • 감리용역 계약문서는 기술용역입찰유의서, 과업지시서, 감리비 산출내역서 등으로 구성됩니다. 설계도서는 감리 업무의 대상이 되는 문서이지, 감리용역 계약 자체를 구성하는 계약문서로 보지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 누전에 의한 감전과 화재 등을 방지하기 위하여 태양전지 어레이출력전압이 400V 미만인 경우 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 76%)
  • 과거 규정에 따르면 태양전지 어레이 출력전압이 $400\text{V}$ 미만인 경우, 누전으로 인한 감전 및 화재 방지를 위해 제3종 접지공사를 시행하였습니다.
    (단, 2021년 KEC 규정 변경으로 현재는 접지 종별 개념이 폐지되었습니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. KS C IEC 60364의 저압계통의 접지방식이 아닌 것은?

  1. TT방식
  2. TN-C방식
  3. TT-C방식
  4. IT 방식
(정답률: 65%)
  • KS C IEC 60364에서 규정하는 저압계통의 접지방식은 TN 방식(TN-C, TN-S, TN-C-S), TT 방식, IT 방식으로 구분됩니다.

    오답 노트
    TT-C방식: 존재하지 않는 접지 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 태양광 모듈에서 인버터까지 전압강하 계산식은? (단, A : 전선의 단면적 (mm2), I : 전류(A), L : 전선 1가닥의 길이(m) 이다.)

(정답률: 69%)
  • 전압강하는 전선의 저항과 전류, 길이에 비례하며 단면적에 반비례하는 원리를 이용해 계산합니다.
    ① [기본 공식] $\text{전압강하} = \frac{35.6 \times L \times I}{1000 \times A}$
    ② [숫자 대입] (제시된 변수 $L, I, A$를 공식에 대입)
    ③ [최종 결과] $\frac{35.6 \times L \times I}{1000 \times A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 태양광발전시스템 구조물의 설치공사 순서를 올바르게 나타낸 것은?

  1. 어레이 기초공사 → 어레이 가대공사 → 어레이 설치공사 → 배선공사 → 검사
  2. 어레이 가대공사 → 어레이 기초공사 → 어레이 설치공사 → 배선공사 → 검사
  3. 배선공사 → 어레이 기초공사 → 어레이 가대공사 → 어레이 설치공사 → 검사
  4. 배선공사 → 어레이 가대공사 → 어레이 기초공사 → 어레이 설치공사 → 검사
(정답률: 79%)
  • 태양광 발전 시스템의 구조물 설치는 기초부터 최종 검사까지 단계적으로 진행됩니다.
    기초공사(지반 고정) $\rightarrow$가대공사(지지 구조물 설치) $\rightarrow$ 어레이 설치공사(모듈 부착) $\rightarrow$ 배선공사(전선 연결) $\rightarrow$ 검사(측정 및 확인) 순으로 시공하는 것이 올바른 순서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 태양광발전시스템의 전기배선에 관한 설명으로 옳지 않은 것은?

  1. 태양전지에서 옥내에 이르는 배선에 쓰이는 전선은 모듈 전용선을 사용하여야 한다.
  2. 전선이 지면을 통과하는 경우에는 피복에 손상이 발생되지 않도록 조치를 취하여야 한다.
  3. 인버터출력단과 계통연계점간의 전압강하는 5% 이하로 하여야 한다.
  4. 태양전지판의 출력배선을 군별, 극성별로 확인할 수 있도록 표시하여야 한다.
(정답률: 72%)
  • 태양광발전시스템의 인버터 출력단과 계통연계점 간의 전압강하는 전력 손실을 최소화하기 위해 $3\%$이하로 유지해야 합니다. 따라서 인버터출력단과 계통연계점간의 전압강하는 $5\%$이하로 하여야 한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 태양광발전설비의 준공 후 감리원이 발주자에게 인수·인계할 목록에 반드시 포함되어야 하는 서류로서 옳지 않은 것은?

  1. 기자재 구매서류
  2. 시설물 인수·인계서
  3. 안전교육 실적표
  4. 품질시험 및 검사성과 총괄표
(정답률: 70%)
  • 준공 후 인수·인계 서류는 시설물의 유지관리와 품질 보증을 위한 기술적 서류 중심이어야 합니다.
    안전교육 실적표는 시공 과정의 안전 관리를 위한 기록물이며, 발주자에게 인계하는 시설물 인수·인계 목록의 필수 서류에는 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 송전선로에 대한 설명으로 옳지 않는 것은?

  1. 송전설비는 발전소 상호간, 변전소 상호간, 발전소와 변전소 간을 연결하는 전선로와 전기설비를 말한다.
  2. 송전선로는 발전소, 1차 변전소, 배전용 변전소로 구성된다.
  3. 송전 방식은 교류 송전방식만이 사용된다.
  4. 송전 계통의 개요는 송전선로, 급전설비, 운영설비이다.
(정답률: 78%)
  • 송전 방식에는 교류 송전방식뿐만 아니라 장거리 송전이나 특정 목적을 위한 직류 송전방식(HVDC)도 사용됩니다.

    오답 노트
    송전설비의 정의, 송전선로의 구성(발전소, 변전소 등), 송전 계통의 구성 요소(송전선로, 급전설비, 운영설비)에 대한 설명은 모두 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 감리원은 설계도서 등에 대하여 현장 시공을 주안으로 하여 해당공사 시작 전에 검토하여야 할 사항으로 옳지 않은 것은?

  1. 시공의 실제 가능 여부
  2. 현장조건에 부합 여부
  3. 설계도서의 누락, 오류 등 불명확 부분의 존재 여부
  4. 착공부터 완공까지의 공사기간 여부
(정답률: 69%)
  • 감리원의 설계도서 검토는 실제 시공 가능성, 현장 조건 부합 여부, 설계도서의 누락 및 오류 확인 등 '시공성'과 '정확성'에 주안점을 둡니다. 착공부터 완공까지의 전체 공사기간 여부는 공정 관리 영역이며, 설계도서의 시공 전 검토 사항과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 감리원은 공사업자 등이 제출한 시설문의 유지관리지침자료를 검토하여 공사 준공 후 며칠 이내에 발주에게 제출하여야 하는가?

  1. 7일
  2. 14일
  3. 20일
  4. 30일
(정답률: 58%)
  • 감리원은 공사업자가 제출한 시설물의 유지관리지침자료를 검토한 후, 공사 준공 후 14일 이내에 발주자에게 제출하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 감리원은 시공된 공사가 품질확보 미흡 또는 중대한 위해를 발생시킬 수 있다고 판단되거나, 안전상 중대한 위험이 발생된 경우 공사 중지를 지시할 수 있는데, 다음 중 전면중지에 해당하는 것은?

  1. 공사업자가 공사의 부실발생 우려가 짙은 상황에서 적절한 조치를 취하지 않은 채 공사를 계속 진행할 때
  2. 동일 공정에 있어 3회 이상 시정지시가 이행되지 않을 때
  3. 안전시공상 중대한 위험이 예상되너 물적, 인적 중대한 피해가 예견될 때
  4. 재시공 지시가 이행되지 않는 상태에서는 다음 단계의 공정이 진행됨으로써 하자 발생이 될수 있다고 판달될 때
(정답률: 52%)
  • 공사업자가 부실 발생 우려가 짙은 상황임에도 적절한 조치 없이 공사를 강행하는 경우는 품질 및 안전에 치명적이므로 전면중지 대상에 해당합니다.

    오답 노트
    동일 공정 3회 이상 시정지시 미이행, 중대한 위험 예상, 재시공 지시 미이행 상태의 다음 공정 진행 등은 부분중지 또는 단계적 조치 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 태양전지 모듈의 배선공사가 끝나고 확인할 사항이 아닌 것은?

  1. 극성 확인
  2. 전압 확인
  3. 단락전류 확인
  4. 양극접지 확인
(정답률: 62%)
  • 태양전지 모듈 배선공사 후에는 회로의 정상 작동과 안전을 위해 극성, 전압, 단락전류를 반드시 확인해야 합니다. 하지만 양극접지는 일반적인 확인 사항이 아니며, 안전을 위해 접지 시스템을 확인하는 것과는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 분산형 전원을 배전계통 연계시 승압용 변압기의 1차 결선방식의 어떻게 하면 되는가? (단, 인버터는 3상이며, 절연변압기를 사용하는 경우임)

  1. Y결선
  2. △결선
  3. V결선
  4. 스코트
(정답률: 72%)
  • 분산형 전원을 배전계통에 연계할 때, 절연변압기를 사용하는 3상 인버터 시스템의 승압용 변압기 1차측은 일반적으로 Y결선을 사용하여 중성점을 확보하고 계통 전압에 맞춥니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 굵기가 다른 케이블을 배선할 경우 전선관의 두께는 전선의 페복 절연물을 포함한 단면적이 전선관이 몇% 이하가 되어야 하는가?

  1. 20%
  2. 32%
  3. 48%
  4. 52%
(정답률: 70%)
  • 전선관 내에 굵기가 서로 다른 케이블을 배선할 때, 전선의 피복 절연물을 포함한 단면적의 합계가 전선관 내단면적의 $32\%$이하가 되도록 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 지붕 건재형 태양전지 모듈의 설치장소를 고려한 설치사항으로 옳지 않은 것은?

  1. 태양전지 모듈의 하중에 견딜 수 있는 강도를 가질 것
  2. 풍력계수는 처마 끝이나 지붕 중앙부나 똑같이 하여 시설할 것
  3. 인접 가옥의 화재의 대한 방화대책을 세워 시설할 것
  4. 눈이 많은 지역에서는 적설 방지대책을 강구하여 시설 할 것
(정답률: 78%)
  • 풍력계수는 지붕의 위치(처마 끝, 중앙부 등)에 따라 바람의 영향이 다르므로, 위치별 특성을 고려하여 설계해야 하며 동일하게 적용해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 태양광발전시스템의 구조물설치 계획 단계에서 고려해야 할 사항으로 틀린 것은?

  1. 지지대의 재질
  2. 지지대의 모양
  3. 지지대의 강도
  4. 지지대의 내용연수
(정답률: 59%)
  • 구조물 설치 계획 시에는 안전성과 내구성을 위해 재질, 강도, 녹방지, 내용연수를 중점적으로 고려해야 하며, 단순한 지지대의 모양은 핵심 고려사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 설계 감리원이 설계업자로부터 착수신고서를 제출받아 적정성 여부를 검토하여 보고하여야 하는 것은?

  1. 근무상황부
  2. 설계감리기록부
  3. 설계감리일지
  4. 예정공정표
(정답률: 65%)
  • 설계 감리원은 설계업자가 제출한 착수신고서를 바탕으로 예정공정표와 과업수행계획 등 제반 사항의 적정성 여부를 검토하여 보고할 의무가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 임의 구분

61. 중·대형 태양광발전용 인버터의 누설전류 시험에 대한 설명이 아닌 것은?

  1. 정격 주파수로 운전한다.
  2. 인버터를 정격 출력에서 운전한다.
  3. 판정기준은 누설전류가 5mA 이하이다.
  4. 인버터의 기체와 대지 사이에 100Ω 이상의 저항을 접속한다.
(정답률: 59%)
  • 누설전류 시험 시에는 정확한 측정을 위해 인버터의 기체와 대지 사이에 저항을 접속하는 것이 아니라, 적절한 측정 회로를 구성해야 합니다. 100$\Omega$이상의 저항을 접속한다는 설명은 시험 기준에 부합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 파워컨디셔너의 단독운전방지기능에서 능동적 방식에 속하지 않는 것은?

  1. 유효전력 변동방식
  2. 무효전력 변동방식
  3. 주파수 시프트방식
  4. 주파수 변화율 검출방식
(정답률: 69%)
  • 능동적 방식은 인버터가 스스로 전력이나 주파수를 변동시켜 단독운전 여부를 판단하는 방식입니다. 주파수 변화율 검출방식은 계통의 상태 변화를 단순히 감지하는 수동적 방식에 해당합니다.

    오답 노트
    유효전력 변동방식, 무효전력 변동방식, 주파수 시프트방식: 모두 인버터가 능동적으로 신호를 주입하는 방식임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 신재생에너지 설치의무화 제도 및 대상기관이 아닌 곳은?

  1. 국가 및 지방자치단체
  2. 특별법에 따라 설립된 법인
  3. 납입자본금으로 연간 50억원 이상을 출자한 법인
  4. 대통령령으로 정하는 10억원 이상을 출연한 정부출연기관
(정답률: 61%)
  • 신재생에너지 설치의무화 제도는 국가, 지방자치단체, 특별법 설립 법인, 그리고 납입자본금 50억원 이상의 법인 등을 대상으로 합니다. 대통령령으로 정하는 10억원 이상 출연 정부출연기관은 해당 의무 대상 기관에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 태양광(PV) 모듈의 접촉점의 장애를 방결하기 위한 점검 및 측정 방법은?

  1. 다기능 측정
  2. 접지저항 측정
  3. 절연저항 측정
  4. 과/저전압 측정
(정답률: 68%)
  • 태양광 모듈의 접촉점 불량이나 장애를 정밀하게 진단하기 위해서는 전압, 전류, 절연 등을 종합적으로 점검할 수 있는 다기능 측정이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 태양광발전용 접속함의 성능시험방법이 아닌 것은?

  1. 내전압
  2. 절연저항
  3. 자동 차단성능시험
  4. 수동조작 차단성능시험
(정답률: 42%)
  • 접속함의 성능시험은 전기적 안전성과 차단 기능을 확인하는 것이 핵심입니다. 내전압 시험, 절연저항 시험, 그리고 사람이 직접 조작하는 수동조작 차단성능시험을 통해 성능을 검증합니다. 접속함은 기본적으로 수동 차단 장치를 통해 회로를 보호하므로 자동 차단성능시험은 일반적인 성능시험 항목에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 30˚의 고정식 태양관 발전소 운전시 우리나라의 남해안에서 연중대비 5~6월 대비에 발상하는 현상으로 가장 옳은 설면은?

  1. 태양의 고도가 연중 제일 높아 출력이 가장 높다
  2. 온도 상승에 의한 출력 감소가 연중 제일 높다.
  3. 일사량(시간)에 의한 발전은 7,8월 대비 두 번째로 높다.
  4. 양축식 대미 단축식의 출력이 연중 가장 높다.
(정답률: 58%)
  • 우리나라 남해안 지역의 5~6월은 태양의 남중 고도가 연중 가장 높은 시기에 해당합니다. 고정식 태양광 발전소의 경우, 태양 고도가 높아 일사량이 집중되는 이 시기에 발전 출력이 가장 높게 나타나는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 인버터의 전압 왜란(distortion)을 측정하기 위한 방법이 아닌 것은?

  1. 인버터 수치 읽기
  2. AC 회로시험
  3. 전력망 분석
  4. I-V 곡선
(정답률: 57%)
  • 인버터의 전압 왜란은 출력되는 교류 전압의 파형 변형을 측정하는 것이므로 수치 확인, AC 회로 시험, 전력망 분석 등을 통해 확인합니다. 반면 I-V 곡선은 태양광 모듈이나 어레이의 전류-전압 특성을 분석하여 발전 성능을 평가하는 방법이므로 인버터의 전압 왜란 측정과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 태양전지 어레이 출력확인을 위해 개방전압을 측정할 때의 순서를 올바르게 나열한 것은?

  1. ㄱ ＞ ㄴ ＞ ㄷ ＞ ㄹ
  2. ㄱ ＞ ㄷ ＞ ㄴ ＞ ㄹ
  3. ㄴ ＞ ㄷ ＞ ㄱ ＞ ㄹ
  4. ㄷ ＞ ㄴ ＞ ㄱ ＞ ㄹ
(정답률: 56%)
  • 태양전지 어레이의 개방전압 측정 시 안전을 위해 전원을 차단하는 순서가 중요합니다. 가장 큰 전원을 먼저 차단하고 세부 회로를 차단한 뒤 확인하는 순서로 진행해야 합니다.
    순서: 접속함의 주개폐기를 OFF한다(ㄷ) $\rightarrow$ 접속함의 각 스트링 MCCB 또는 퓨즈를 OFF한다(ㄴ) $\rightarrow$ 각 모듈이 그라운드로 되어있지 않는 것을 확인한다(ㄱ) $\rightarrow$ 측정하려는 스트링의 MCCB 또는 퓨즈를 ON하며 측정한다(ㄹ).
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 독립형 태양광 발전 시스템의 주요 구성장치로 볼 수 없는 것은?

  1. 태양광(PV) 모듈
  2. 충방전 제어기
  3. 축전지 또는 축전지 뱅크
  4. 송전설비
(정답률: 72%)
  • 독립형 태양광 발전 시스템은 외부 전력망과 연결되지 않고 자체적으로 전력을 공급하는 시스템이므로, 전력을 멀리 보내는 송전설비는 필요하지 않습니다. 송전설비는 전력망에 연결하여 전기를 공급하는 계통연계형 시스템에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 인버터 고장시 고장 부분 점검 후 정상동작시 5분 후에 재기동하지 않아도 되는 경우는?

  1. 과전압
  2. 저전압
  3. 저주파수
  4. 전자접촉기
(정답률: 62%)
  • 과전압, 저전압, 저주파수와 같은 전기적 이상 현상은 계통의 안정화 시간이 필요하므로 재기동 전 대기 시간이 필요하지만, 전자접촉기와 같은 단순 기계적 접점 고장은 점검 후 즉시 정상 동작이 가능하므로 5분 대기 시간이 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 태양광 발전시스템의 계측·표시에 관한 설명으로 틀린 것은?

  1. 계측기의 소비전력을 최대한 높여야한다.
  2. 시스템의 운전상태 감시를 위한 계측 또는 표시이다.
  3. 시스템 기기 및 시스템 종합평가를 위한 계측이다.
  4. 홍보용으로 표시장치를 설치하기도 한다.
(정답률: 78%)
  • 계측기는 시스템의 상태를 정확히 감시하는 것이 목적이며, 계측기 자체의 소비전력으로 인해 시스템 효율이 떨어지는 것을 방지하기 위해 소비전력은 최대한 낮게 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 화합물반도체를 이용한 태양전지의 대표에는 CIGS, CgTe, GaAs 등의 태양전지가 있다. 결정질실리콘 대비 이들 태양전지의 특징으로 가장 옳지 않은 것은?

  1. 온도계수가 작아 고온에서 출력감소가 작다
  2. 에너지갭은 크나 직접 천이 에너지갭으로 광 특성이 우수하다.
  3. CdTe는 에너지갭이 실리콘보다 커 고온환경의 박막 태양전지로 많이 응용되고 있다.
  4. 큰 에너지갭으로 인해 보다 짧은 파장대역보다는 파장이 긴 대역의 빛을 흡수할 수 있다.
(정답률: 55%)
  • 에너지갭($E_g$)이 클수록 흡수할 수 있는 빛의 파장은 짧아집니다. 따라서 큰 에너지갭으로 인해 파장이 긴 대역의 빛을 흡수할 수 있다는 설명은 물리적으로 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 태양광전원의 연계용 변압기의 용량이 1MVA인 경우, 5%의 임피던스를 가지고 있다면 100MVA 기중으로 한 % 임피던스는?

  1. 300%
  2. 400%
  3. 500%
  4. 60%
(정답률: 72%)
  • 기준 용량이 변경될 때의 % 임피던스는 기존 임피던스에 기준 용량의 비율을 곱하여 계산합니다.
    ① [기본 공식] $Z_{new} = Z_{old} \times \frac{S_{new}}{S_{old}}$
    ② [숫자 대입] $Z_{new} = 5 \times \frac{100}{1}$
    ③ [최종 결과] $Z_{new} = 500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 태양광발전시스템 유지보루점검 시 보통 유지해야 할 절연저항은 몇 MΩ이상인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 1.0
  2. 2.0
  3. 3.0
  4. 4.0
(정답률: 69%)
  • 과거 규정 기준, 태양광발전시스템의 유지보수 점검 시 요구되는 절연저항의 최소 기준치는 $1.0\text{ M}\Omega$이상입니다.
    참고
    2021년 KEC(한국전기설비규정) 변경 이후 접지 및 절연 관련 기준이 변경되었으나, 해당 문제의 정답은 기존 기준인 $1.0$을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 태양광발전 어레이가 받는 일조량과 같은 크기의 일조량을 받는데 필요한 일조시간은?

  1. 등가 1일 일조시간
  2. 어레이 가동시간
  3. 적산 일조시간
  4. 최적 일조시간
(정답률: 67%)
  • 등가 1일 일조시간은 태양광발전 어레이가 실제로 받은 총 일조량을 표준 일조강도($1kW/m^{2}$)로 나누어, 동일한 에너지를 얻기 위해 필요한 시간을 환산한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 태양광발전 시스템 출력 에너지를 태양광발전 어레이의 정격출력과 가동시간의 곱으로 나눈 값은?

  1. 주변기기 효율
  2. 종합시스템 효율
  3. 시스템 이용율
  4. 어레이 기여율
(정답률: 58%)
  • 시스템 이용율은 태양광발전 시스템의 실제 출력 에너지를 이론적인 최대 가능 출력(정격출력 $\times$가동시간)으로 나눈 비율을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. Ribbon 재료로 사용되고 있는 부품은 대부분 주석-납-은 계열을 사용하나 현재 Pb-Free (납제거)의 물질들이 개발중이다. 리본재료의 설명으로 가장 부적절한 것은?

  1. 수분침투에 의해 노출되면 쉽게 산화하여 Rs (직렬등가저항)의 증가 및 Rsh(병렬등가저항)을 감소시켜 출력감소의 원인이 된다.
  2. 리본 연결공정에서 진공에 의해 압착은 하나 계면부위에서 기포가 완전히 제거되지 않으면 시간에 따라 산화에 의해 셀의 Rsh(병렬등가저항)이 감소하여 출력이 감소한다.
  3. 리본 연결공정의 조건 및 물질과 공정 온도에 따라 셀의 휨현상(Bowing)은 없으나 직렬저항에 직접적인 영향을 미친다.
  4. 납성분의 리본은 유해하나 접촉저항 감소 및 유연성 측면에서 사용하며 순간적인 고온에서 공정이 진행되어 셀에 열적 스트레스를 적게 준다.
(정답률: 65%)
  • 리본 연결공정 시 적용되는 물질과 공정 온도에 따라 셀에 열적 스트레스가 가해지며, 이로 인해 셀의 휨현상(Bowing)이 발생할 수 있습니다.

    오답 노트
    수분 침투 및 기포 잔존: 산화 유발 및 병렬저항 감소로 출력 저하 원인이 됨
    납 성분 리본: 유해하지만 접촉저항 감소와 유연성이 좋으며 고온 단시간 공정으로 열적 스트레스를 최소화함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 태양광발전용 인버터의 정격 입력전압이 제조사로부터 규정되지 않은 경우 정격 입력전압 기준은? ( 단, 허용되는 최대 입력전압을 VL, 발전을 시작하기위한 최소 입력전압은 VS이다)

(정답률: 61%)
  • 제조사에서 정격 입력전압을 규정하지 않은 경우, 인버터가 허용하는 최대 입력전압 $V_{L}$과 발전을 시작하기 위한 최소 입력전압 $V_{S}$의 산술 평균값을 기준으로 합니다.
    $$\frac{V_{L} + V_{S}}{2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 태양전지 어레이의 전기적 회로 구성요소가 아닌 것은?

  1. 스트링
  2. 바이패스다이오드
  3. 환류 다이오드
  4. 접속함
(정답률: 55%)
  • 태양전지 어레이의 전기적 구성요소로는 모듈을 직렬 연결한 스트링, 핫스팟 방지를 위한 바이패스다이오드, 그리고 이를 모으는 접속함 등이 포함됩니다. 환류 다이오드는 어레이의 기본 회로 구성요소로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 방향과 경사가 서로 다른 하부 어레이들로 구성된 태양광발전시스템의 인버터 운영방식으로 적학한 것은?

  1. 중앙집중형
  2. 분산형
  3. 모듈형
  4. 마스터-슬레이브형
(정답률: 69%)
  • 방향과 경사가 서로 다른 하부 어레이들이 구성된 경우, 각 어레이의 특성에 맞게 개별적으로 제어하여 효율을 극대화하는 분산형 인버터 운영방식이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 임의 구분

81. 전기를 생산하여 이를 전력시장을 통하여 전기 판매업자에게 공급하는 것을 주된 목적으로 하는 사업을 무엇이라 하는가?

  1. 송전사업
  2. 배전사업
  3. 발전사업
  4. 변전사업
(정답률: 73%)
  • 전기를 생산하여 전력시장을 통해 판매업자에게 공급하는 것을 주 목적으로 하는 사업은 발전사업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 고압 가공전선 상호간의 이격거리는 몇 cm 이상이어야 하는가?

  1. 150
  2. 120
  3. 100
  4. 80
(정답률: 56%)
  • 고압 가공전선 상호간의 이격거리는 전기설비기술기준에 따라 $80\text{cm}$이상을 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 고압 가공전선으로 내열 동합금선을 사용하는 경우 안전율이 몇 이상이 되는 이도를 시설하여야 하는가?

  1. 2.0
  2. 2.2
  3. 2.5
  4. 4.0
(정답률: 66%)
  • 고압 가공전선의 이도 시설 시 안전율 기준은 전선의 종류에 따라 다릅니다.

    오답 노트
    경동선 및 내열 동합금선: $2.2$이상
    그 외의 전선: $2.5$이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 물밑전선로의 시설에 대한 설명으로 틀린 것은?

  1. 전선에 케이블을 사용하고 이를 견고한 관에 넣어 시설하였다
  2. 전선에 지름 3.5mm 아연도철선 이상의 기계적 강도가 있는 금속선으로 개장한 케이블을 사용하였다.
  3. 특고압인 경우 전선으로 케이블을 사용하였다.
  4. 폴리에틸렌 혼합물·부틸고무 혼합물의 절연재료로 구성된 케이블을 사용하였다.
(정답률: 59%)
  • 물밑전선로 시설 시 기계적 강도를 확보하기 위해 금속선으로 개장한 케이블을 사용하는 경우, 아연도철선의 지름은 $3.5\text{ mm}$가 아닌 $4.0\text{ mm}$이상을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 전기안전관리업무를 개인대행자가 대행할 수 있는 태양광발전설비의 용량은?

  1. 200 kW 미만
  2. 250 kW 미만
  3. 300 kW 미만
  4. 350 kW 미만
(정답률: 59%)
  • 전기안전관리법령에 따라 전기안전관리업무를 개인대행자가 대행할 수 있는 태양광발전설비의 용량 한도는 $250\text{ kW}$ 미만으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 태양광발전소의 태양전지 모듈, 전선 및 개폐기 등의 기구를 시설할 때 고려해야 할 사항이 아닌 것은?

  1. 충전부분이 노출되지 아니하도록 시설할 것
  2. 태양전지 모듈에 접속하는 부하측의 전로에는 그 접속점과 떨어진 부분에 개폐기를 시설할 것
  3. 태양전지 모듈을 병렬로 접속하는 전로에 단락이 생긴 경우에 전로를 보호하는 과전류차단기 등의 기구를 시설할 것
  4. 태영전지 모듈 및 개폐기 등에 전선을 접속하는 경우 접속점에 장력이 가해지지 않도록 할 것
(정답률: 62%)
  • 태양광발전설비의 안전한 시설을 위해 충전부 노출 방지, 단락 보호를 위한 과전류차단기 설치, 접속점 장력 방지 등이 필요합니다. 태양전지 모듈에 접속하는 부하측 전로의 개폐기 시설 기준은 제시된 내용과 다르므로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 다음 중 온실가스가 아닌 것은?

  1. 메탄
  2. 이산화탄소
  3. 아산화질소
  4. 과산화질소
(정답률: 61%)
  • 온실가스는 지구 온난화를 일으키는 기체로, 대표적으로 이산화탄소, 메탄, 아산화질소, 불소화가스 등이 있습니다. 과산화질소는 일반적인 온실가스 분류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 신에너지 및 재생에너지의 활성화 방안과 맞지 않는 것은?

  1. 에너지의 환경친화적 전환
  2. 에너지의 안정적 공급
  3. 온실가스 배출의 감소
  4. 에너지원의 단일화
(정답률: 79%)
  • 신에너지 및 재생에너지 활성화의 목적은 에너지원의 다변화를 통해 안정적인 공급 체계를 구축하는 것이므로, 에너지원의 단일화는 맞지 않는 방안입니다.

    오답 노트
    환경친화적 전환, 안정적 공급, 온실가스 배출 감소는 신재생에너지 활성화의 핵심 목표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 신에너지 및 재생에너지 개발·이용·보급촉진법에서 정한 공급의무자는 지난 연도 총전력생산량의 합계에 일정비율을 곱한 의무공급량 이상을 신·재생에너지로 공급하여야한다. 다음 중 2013년도 의무공급량의 비율은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 2.0%
  2. 2.5%
  3. 3.0%
  4. 3.5%
(정답률: 54%)
  • 신에너지 및 재생에너지 개발·이용·보급촉진법에 따른 2013년도 기준 의무공급량의 비율은 2.5%입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 지중에 메설되어 있고 대지와의 전기정항 값이 몇[Ω]이하의 값을 유지하고 있는 금속제 수도관을 접지전극으로 사용할 수 있는가?

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 57%)
  • 지중에 매설된 금속제 수도관을 접지전극으로 활용하기 위해서는 대지와의 전기저항 값이 $3\Omega$이하를 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 태양광발전설비공사의 철근콘크리트 또는 철골구조부를 제외한 시설공사의 하자담보책임기간은?

  1. 1년
  2. 3년
  3. 5년
  4. 7년
(정답률: 56%)
  • 태양광발전설비공사에서 철근콘크리트나 철골구조부를 제외한 일반 시설공사의 하자담보책임기간은 3년으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 전로의 보호 장치의 확실한 동작의 확보, 이상전압의 억제 및 대지전압의 저하를 위하여 전압전로의 중성점에서 시설할 경우 접지선의 공칭단면적은 몇 [mm2] 이상의 연동선으로 하여야 하는가?

  1. 16
  2. 10
  3. 6
  4. 4
(정답률: 56%)
  • 전로의 중성점 접지 시, 저압 전로의 중성점에 시설하는 접지도체는 공칭단면적 $6\text{ mm}^2$이상의 연동선 또는 이와 동등 이상의 세기 및 굵기의 부식하지 않는 금속선을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 저탄소 녹색성장기본법에 의해 정부는 에너지 기본계획의 수립을 몇 년마다 수립·시행하여야 하는가?

  1. 2년
  2. 3년
  3. 4년
  4. 5년
(정답률: 64%)
  • 저탄소 녹색성장기본법에 따라 정부는 에너지 기본계획을 $5$년마다 수립하고 시행하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 다음 중 신·재생에너지에 해당되는 않는 것은?

  1. 풍력
  2. 원자력
  3. 연료전지
  4. 태양에너지
(정답률: 78%)
  • 신·재생에너지는 태양광, 풍력, 연료전지, 수소에너지 등을 포함하지만, 원자력은 핵분열을 이용한 에너지원으로 신·재생에너지 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 저탄소 녹색성장기본법에 규정된 저탄소 녹색성장 추진의 기본원칙이 아닌 것은?

  1. 정부는 저탄소 녹색성장의 시급성과 긴박성을 인식하고 정부주도하에 저탄소 녹색성장 정책을 최우선적으로 추진한다.
  2. 정부는 녹색기술과 녹색산업을 경제성장의 핵심동력으로 삼고 새로운 일자리를 창출·확대할 수 있는 새로운 경제체제를 구축한다.
  3. 정부는 사회·경제 활동에서 에너지와 자원이용의 효율성을 높이고 자원순환을 촉진한다.
  4. 정부는 국가의 자원 효율적으로 사용하기 위하여 성장잠재력과 경쟁력이 높은 녹색기술 및 녹색산업 분야에 대한 중점 투자 및 지원을 강화한다.
(정답률: 66%)
  • 저탄소 녹색성장 추진의 기본원칙은 정부 주도가 아닌, 정부와 민간이 협력하여 추진하는 것을 원칙으로 합니다.

    오답 노트
    정부주도하에 추진한다: 민관 협력 추진이 원칙임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 신에너지 및 재생에너지 개발·이용·보급촉진법에서 정한 공급의무자가 아닌 것은?

  1. 한국중부발전주식회사
  2. 한국수자원공사
  3. 한국가스공사
  4. 한국지역난방공사
(정답률: 69%)
  • 신에너지 및 재생에너지 개발·이용·보급촉진법에 따른 공급의무자는 발전사업자(한국중부발전 등), 한국수자원공사, 한국지역난방공사 등이 해당하며, 한국가스공사는 법적 공급의무자에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 신·재생에너지정책심의회의 심의를 거쳐 신·재생에너지의 기술개발 및 이용·보급을 촉진하기 위한 기본계획을 수질하는 자는?

  1. 안전행정부 장관
  2. 산업통상자원부 장관
  3. 고용노동부 장관
  4. 환경부 장관
(정답률: 79%)
  • 신·재생에너지의 기술개발 및 이용·보급 촉진을 위한 기본계획의 수립 권한은 산업통상자원부 장관에게 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 3상 4선식 22.9kW 중성점 다중 접지식 가공 전선로의 전로와 대지사이의 절연 내력 시험전압[V]은?

  1. 28625
  2. 22900
  3. 21068
  4. 16488
(정답률: 69%)
  • 3상 4선식 22.9kV 중성점 다중접지 방식의 절연내력 시험전압은 최대사용전압의 92%를 적용합니다.
    ① [기본 공식] $V = V_{max} \times 0.92$
    ② [숫자 대입] $V = 22900 \times 0.92$
    ③ [최종 결과] $V = 21068$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 전기설비의 일반사항에 대한 내용으로 잘못된 것은?

  1. 고전압의 침입 등에 의한 감전 화재 등으로 사람에게 손상을 중 우려가 없도록 접지를 실시한다.
  2. 뇌방전으로 인한 과전압으로부터 전기설비의 손상, 감전 등의 우려가 없도록 피뢰설비를 시설한다.
  3. 전로의에 시설하는 전기기계기구는 통상 사용상태에서 발생하는 열에 견디는 것이어야한다.
  4. 전선의 접속부분에는 전기저항이 증가되도록 접속하고 절연성능이 저하되지 않도록 하여야한다.
(정답률: 70%)
  • 전선의 접속부분은 전압 강하와 발열을 방지하기 위해 전기저항이 증가하지 않도록(최소화하도록) 견고하게 접속해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 신·재생에너지발전사업자가 도서지역에서 생산한 전역을 전력시장에서 거래하지 않아도 되는 발전설비용량은?

  1. 1000 kW 이하
  2. 2000 kW 이하
  3. 3000 kw 이하
  4. 4000 kw 이하
(정답률: 65%)
  • 신·재생에너지발전사업자가 도서지역에서 생산한 전력을 전력시장에서 거래하지 않아도 되는 발전설비용량의 기준은 1000 kW 이하입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
