건축설비기사 필기 기출문제복원 (2013-09-28)

건축설비기사
(2013-09-28 기출문제)

목록

1과목: 건축일반

1. 온도, 습도, 기류를 조합하여 인체의 실제 체감(遞減)을 표시하는 척도가 되는 것은?

  1. TAC 온도
  2. 임계온도
  3. 절대온도
  4. 유효온도
(정답률: 87%)
  • 유효온도는 온도, 습도, 기류 등의 요소를 종합적으로 고려하여 인체가 실제로 느끼는 체감 온도를 나타내는 척도입니다. 따라서 온도만으로는 인체의 체감 온도를 정확히 파악하기 어렵기 때문에 유효온도가 필요합니다. TAC 온도는 온도, 습도, 기류를 고려하지만, 유효온도보다는 더 포괄적인 개념이며, 임계온도는 물질의 상태 변화를 나타내는 온도이고, 절대온도는 온도의 절대적인 척도입니다. 따라서 유효온도가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 철골보와 콘크리트 슬래브를 연결하는 전단 연결철물(shear connector)로 사용하는 것은?

  1. 스터드 볼트
  2. 고장력 볼트
  3. 앵커볼트
  4. TC 볼트
(정답률: 83%)
  • 스터드 볼트는 철골과 콘크리트 슬래브를 연결하는 전단 연결철물로 가장 일반적으로 사용되는 것입니다. 이는 스터드 볼트가 고정력과 전단력을 모두 견딜 수 있기 때문입니다. 따라서 스터드 볼트가 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 상부는 완만한 경사로, 하부는 급경사로 처리한 2단으로 경사진 지붕은?

  1. 박공지붕
  2. 외쪽지붕
  3. 톱날지붕
  4. 맨사드(mansard)지붕
(정답률: 82%)
  • 맨사드(mansard)지붕은 상부는 완만한 경사로, 하부는 급경사로 처리한 2단으로 구성된 지붕으로, 이러한 구조로 인해 건물 내부 공간을 확보할 수 있습니다. 또한, 맨사드 지붕은 프랑스의 건축가 프랑수아 맨사드(Francois Mansart)가 개발한 지붕으로 유명합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 채광에서 실내의 조도가 옥외의 조도 몇 %에 해당하는가를 나타내는 값은?

  1. 측광량
  2. 주광율
  3. 감광율
  4. 창유효율
(정답률: 76%)
  • 주광율은 채광에서 실내의 조도가 옥외의 조도 몇 %에 해당하는지를 나타내는 값입니다. 다른 보기들은 측정된 빛의 양이나 창문의 효율 등을 나타내는 값이지만, 주광율은 옥외에서 들어오는 자연광의 양과 실내에서 측정된 전체 광량을 비교하여 실내의 밝기 정도를 나타내는 값입니다. 따라서 주광율이 채광에서 실내의 조도를 평가하는 가장 적합한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 벽돌 벽체의 강도를 높이기 위한 방법 중 옳지 않은 것은?

  1. 벽체의 높이를 가능한 한 낮춘다.
  2. 벽체의 두께를 두껍게 한다.
  3. 벽체의 길이를 가능한 한 길게 한다.
  4. 모르타르 부착 강도를 크게 한다.
(정답률: 88%)
  • 벽체의 길이를 가능한 한 길게 하는 것은 벽체의 지지력을 높이기 때문에 강도를 높이는 방법 중 옳은 것이다. 벽체의 길이가 길면 벽체가 받는 하중이 분산되어 벽체 전체의 강도가 높아지기 때문이다. 따라서 "벽체의 길이를 가능한 한 길게 한다."가 옳지 않은 것은 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 사무소건축의 코어(core) 계획에 대한 설명 중 옳지 않은 것은?

  1. 코어는 최소한의 규모로 계획할 것
  2. 잡용실과 급탕실은 접근시킬 것
  3. 코어 내의 각 공간은 각 층마다 공통의 위치에 있을 것
  4. 엘리베이터 홈은 출입구에 최대한 접근해 있도록 할 것
(정답률: 86%)
  • "엘리베이터 홈은 출입구에 최대한 접근해 있도록 할 것"은 옳은 설명이 아닙니다. 이유는 엘리베이터 홈은 코어 내부에 위치하며, 출입구와의 거리는 코어의 위치와 건물의 구조에 따라 다를 수 있기 때문입니다. 따라서 이 설명은 구체적이지 않고 일반적인 가이드라인에 불과합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 주택의 평면계획에서 공적인 생활을 위한 공간과 가장 거리가 먼 것은?

  1. 거실
  2. 서재
  3. 식당
  4. 응접실
(정답률: 82%)
  • 서재는 주로 개인적인 생활을 위한 공간으로, 공적인 생활을 위한 공간인 거실, 식당, 응접실과는 거리가 먼 곳에 위치합니다. 따라서 주택의 평면계획에서 공적인 생활을 위한 공간과 가장 거리가 먼 것은 서재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 음의 성질에 관련된 용어에 대한 설명으로 옳지 않은 것은?

  1. 파동이 진행 중에 장애물이 있으면 직진하지 않고 그 뒤쪽으로 돌아가는 현상을 희절이라 한다.
  2. 진동수가 조금 다른 두 음이 간섭에 의해서 생기는 현상을 율림이라 한다.
  3. 발음체로부터 나오는 음파를 다른 물체가 흡수하여 같이 소리를 내는 현상을 파동이라 한다.
  4. 실내에서 음을 갑자기 멈추면 그 음이 수 초간 남아있는 현상을 잔향이라 한다.
(정답률: 66%)
  • 진동수가 조금 다른 두 음이 간섭에 의해서 생기는 현상을 율림이라고 하는 것이 옳지 않다. 올바른 용어는 "같은 진동수를 가진 두 음파가 만나서 강도가 증폭되는 현상을 간섭이라 한다." 이다.

    파동이란 발생한 진동이 공간을 통해 전파되는 현상을 말한다. 발음체에서 발생한 진동이 공간을 통해 전파되어 다른 물체에서 흡수되어 소리를 내는 것도 파동의 일종이다.

    간단명료한 설명: 발음체에서 나온 소리가 다른 물체에 닿으면 그 물체도 진동하면서 소리를 내는데, 이때 발생한 진동이 공간을 통해 전파되는 것을 파동이라고 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 실내음향에 대한 설명으로 옳지 않은 것은?

  1. 음의 계속시간이 길어지면 높이 감각은 둔해진다.
  2. 직접음은 전파경로가 짧으므로 수용점에 최초로 도래한다.
  3. 계획상 멀리 전달되게 하기도 하고 가까이에서 소멸되도록 하기도 한다.
  4. 청중이 많을수록 흡음력이 커서 잔향시간이 적어진다.
(정답률: 74%)
  • "음의 계속시간이 길어지면 높이 감각은 둔해진다."가 옳지 않은 것은 아니다. 따라서 정답이 없다.

    하지만 간단한 설명을 드리자면, 음의 계속시간이 길어지면 인간의 청각 시스템은 높은 주파수 구간의 정보를 덜 수용하게 되어 높이 감각이 둔화된다. 이는 음의 스펙트럼이 변화하면서 인간의 청각 시스템이 다르게 반응하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 철근콘크리트구조에서 주근(主筋)이라고 볼 수 없는 것은?

  1. 캔틸레버 보의 산단 축방향 철근
  2. 입출력을 받는 기둥의 축방향 철근
  3. 양단이 연속되어 있는 보에서 단부의 상단 축방향 철근
  4. 주변을 고정이라고 간주하는 슬레브의 장변 방향 철근
(정답률: 62%)
  • 주변을 고정이라고 간주하는 슬레브의 장변 방향 철근은 주변을 고정시키기 위한 보조적인 철근으로, 구조물의 주요 부재인 주근(主筋)이 아닙니다. 따라서 주변을 고정이라고 간주하는 슬레브의 장변 방향 철근은 주근이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 사무소 건축에서의 렌터볼 비(rentable ratio)를 가장 잘 설명한 것은?

  1. 임대면적과 연면적의 비율
  2. 대지면적과 연면적의 비율
  3. 대지면적과 건축면적의 비율
  4. 대지면적과 주택호수의 비율
(정답률: 84%)
  • 렌터볼 비는 사무소 건축에서 사용되는 용어로, 건물 전체 면적 중에서 실제로 임대가 가능한 면적의 비율을 의미합니다. 따라서 정답은 "임대면적과 연면적의 비율"입니다. 이는 건물 전체 면적 중에서 실제로 임대가 가능한 면적인 임대면적을 전체 면적인 연면적으로 나눈 비율을 의미합니다. 이 비율이 높을수록 건물의 임대 수익성이 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초등학교 건축계획에 대한 설명 중 옳지 않은 것은?

  1. 초등학교 저학년에 맞는 교실운영 방식은 일반교실+특별교실형(U+V형)이다.
  2. 일반교실과 특별교실은 분리하는 것이 좋다.
  3. 오픈 플랜 스쿨의 교실은 공간의 개방화, 대형화, 가변화를 고려하여야 한다.
  4. 초등학교 저학년의 교실은 주로 저층에 배치한다.
(정답률: 85%)
  • 초등학교 저학년에 맞는 교실운영 방식은 일반교실+특별교실형(U+V형)이 아니라 일반교실+특별교실형(U자형)이다. U자형은 일반교실과 특별교실이 연결되어 있는 형태이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 병원건축에 대한 설명 중 옳지 않은 것은?

  1. 왜래 진료부의 운영방식에는 오픈 시스템과 클로즈드 시스템이 있다.
  2. 일반적으로 병원건축의 모든 시설기준은 입원환자의 병상수라 할 수 있다.
  3. 1개의 간호사 대기소에서 관리할 수 있는 병상수는 최대 5~10개 이하로 한다.
  4. 병실의 창문 높이는 90cm 이하로 하여 환자가 병상에서 외부를 전망할 수 있게 하는 것이 좋다.
(정답률: 81%)
  • "1개의 간호사 대기소에서 관리할 수 있는 병상수는 최대 5~10개 이하로 한다."가 옳지 않은 것은, 이는 일반적인 권장사항이지만, 실제로는 각 병원의 규모와 운영 방식에 따라 다를 수 있기 때문이다. 따라서 이는 절대적인 기준이 아니라 상황에 따라 유동적으로 조정될 수 있다.
  • 간호사 대기소는 간호사가 업무를 수행하고 환자를 관찰할 수 있는 공간이다. 간호사 대기소의 크기는 병상수에 따라 결정된다. 일반적으로 1개의 간호사 대기소에서 관리할 수 있는 병상수는 15~20개 정도이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 목구조에서 평보와 평보를 연결하여 옆 휨을 방지하는 부재는?

  1. 대공가새
  2. 귀잡이보
  3. 버팀대
  4. 보잡이
(정답률: 44%)
  • 보잡이는 목구조에서 평보와 평보를 연결하여 옆 휨을 방지하는 부재입니다. 이는 평보와 평보를 연결하는 역할을 하면서, 옆으로 빠지는 것을 방지하여 전체 구조의 안정성을 높이기 때문입니다. 대공가새는 천장과 벽면을 연결하는 부재, 귀잡이보는 기둥과 보를 연결하는 부재, 버팀대는 구조물을 지지하는 부재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 건축의 생산수단으로서 사용되는 치수조정(Modular coordination)에 대한 설명으로 옳지 않은 것은?

  1. 설계 작업이 간단해진다.
  2. 치수비(比)가 황금비로 되어 다양한 형태가 된다.
  3. 대량생산이 용이하여 생산비용이 절감된다.
  4. 공사기간을 단축할 수 있다.
(정답률: 91%)
  • 치수조정은 건축물의 부재들이나 모듈의 크기를 일정한 단위로 조정하여 설계 작업이 간단해지고 대량생산이 용이하여 생산비용이 절감되며 공사기간을 단축할 수 있는 장점이 있다. 하지만 치수비(比)가 황금비로 되어 다양한 형태가 된다는 것은 옳지 않은 설명이다. 치수조정은 일정한 단위로 크기를 조정하는 것이므로 황금비와는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 실내조명의 설계순에서 가장 우선적으로 고려해야 할 사항은?

  1. 조명방식의 선정
  2. 소요조도의 결정
  3. 조명기구의 자동제어
  4. 조명기구의 선정
(정답률: 86%)
  • 실내조명의 설계순서에서 가장 우선적으로 고려해야 할 사항은 소요조도의 결정입니다. 이는 조명의 목적과 사용자의 요구에 따라 적절한 조도를 제공하기 위해 필요한 기본적인 작업이기 때문입니다. 조명방식의 선정, 조명기구의 자동제어, 조명기구의 선정 등은 이후에 이어지는 작업으로, 소요조도를 결정한 후에 이를 바탕으로 조명방식, 조명기구, 자동제어 등을 선택하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 천장 구성을 그린 다음 도면에 대한 설명 중 옳지 않은 것은?

  1. A의 간격은 90cm 정도이다.
  2. B의 간격은 120cm 정도이고, 달대받이와 반자틀을 연결한다.
  3. C는 보통 90cm 간격으로 수평으로 건너댄다.
  4. D는 흡음 및 열차단 재료를 사용한다.
(정답률: 57%)
  • 천장 구성에서 C는 보통 90cm 간격으로 수평으로 건너댄다는 설명은 옳지 않습니다. 실제로 천장 구성에서 C는 60cm 간격으로 수평으로 건너댑니다. 이는 천장의 강도와 안정성을 높이기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 도서관 서고에 대한 계획 중 옳지 않은 것은?

  1. 서고내의 온도는 15℃, 습도는 63% 이하가 좋다.
  2. 계기식 서고통로는 폐쇄식 서고의 통로보다 커야 한다.
  3. 서고의 층고는 열람실의 층고와 달리 별도로 계획할 수 있다.
  4. 서고의 채광과 통풍을 원활히 할 수 있는 넓은 창호가 필요하다.
(정답률: 73%)
  • 서고에는 직사광선을 차단하고 자연 채광을 확보하기 위해 적당한 크기의 창호를 설치하는 것이 좋지만, 넓은 창호는 도서의 손상을 초래할 수 있는 과도한 열과 습도를 유입시킬 수 있으므로 적절한 크기로 설계해야 한다. 서고는 인공조명과 기계환기로 방진, 방온, 방습과 함께 세균의 침입을 막는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 병원의 출입구 동선계획으로 옳지 않은 것은?

  1. 외래와 입원환자의 출입구는 분리시킨다.
  2. 환자, 공급물품의 동선은 중복 또는 교차되지 않도록 한다.
  3. 야간에는 외래진료부를 폐쇄할 수 있도록 개획한다.
  4. 입원환자의 보호자 출입구는 외래진료부에 둔다.
(정답률: 78%)
  • 입원환자의 보호자 출입구를 외래진료부에 두는 것은 옳지 않은 것이다. 이는 입원환자와 외래환자의 동선을 교차시키는 것이므로 감염 위험이 증가할 수 있다. 따라서 입원환자와 외래환자의 출입구는 분리시켜야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 건축물의 용도별 수직교통량 예측 중 피크타임(peak time)이 발생하는 시점으로 옳지 않은 것은?

  1. 사무소 - 점심시간
  2. 공동주택 - 통학 및 통근시간
  3. 호텔 - 체크인(check-in)과 체크아웃(check-out) 시간
  4. 병원 - 면회 개시 시간
(정답률: 85%)
  • "사무소 - 점심시간"은 피크타임이 발생하는 시점으로 옳지 않은 것입니다. 이는 대부분의 사무소에서 점심시간은 일정하게 정해져 있어서 규칙적인 흐름을 보이기 때문입니다. 따라서 다른 용도들과 달리 피크타임이 발생하지 않습니다.
  • 피크타임이란 수요가 최고조에 달한 시간이라는 뜻으로 골든아워, 골든타임 혹은 프라임타임이라고 부르기도 한다. 사무소는 출퇴근 시간이나 업무시작 시간등이 피크타임으로 볼수 있다. 점심시간은 일정하게 정해져 있어서 규칙적인 흐름을 보이기 때문에 피크타임이 발생하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 위생설비

21. 유체가 관경 50cm인 관 속을 2m/s의 속도로 흐를 때의 유량 Q(m3/s)는?

  1. 0.39m3/s
  2. 1.0m3/s
  3. 3.14m3/s
  4. 10m3/s
(정답률: 66%)
  • 유량 Q는 다음과 같이 계산할 수 있다.

    Q = πr2v

    여기서 r은 반지름, v는 유체의 속도이다. 따라서, 관경이 50cm이므로 반지름은 25cm = 0.25m이다. 유체의 속도는 2m/s이다. 따라서,

    Q = π(0.25)2 × 2 = 0.39m3/s

    따라서, 정답은 "0.39m3/s"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 10℃의 물을 70℃로 가열하여 매시 240kg씩 공급할 때 필요한 가스 용량은? (단, 물의 비열은 4.2kJ/kgㆍK, 가스발열량은 42.000kJ/m3, 열효율은 80% 이다.)

  1. 1.6m3/h
  2. 1.8m3/h
  3. 2.0m3/h
  4. 2.2m3/h
(정답률: 54%)
  • 먼저, 물을 가열하는 데 필요한 열량을 계산해야 한다.

    물의 질량 = 240kg
    물의 온도 변화 = 70℃ - 10℃ = 60℃
    물의 비열 = 4.2kJ/kgㆍK

    따라서, 물을 가열하는 데 필요한 열량은 다음과 같다.

    Q = mcΔT = 240kg × 4.2kJ/kgㆍK × 60℃ = 60,480kJ

    다음으로, 가스를 연소하여 물을 가열하는 데 필요한 가스의 양을 계산해야 한다.

    열효율 = 80%
    가스발열량 = 42,000kJ/m3

    열효율은 연소 과정에서 발생하는 열 중 얼마나 많은 열이 물을 가열하는 데 사용되는지를 나타낸다. 따라서, 물을 가열하는 데 필요한 총 열량을 가스의 발열량과 열효율로 나누면 필요한 가스의 양을 계산할 수 있다.

    필요한 가스의 양 = Q / (가스발열량 × 열효율) = 60,480kJ / (42,000kJ/m3 × 0.8) = 1.8m3/h

    따라서, 정답은 "1.8m3/h"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 수도직결방식의 급수방식으로 수도 본관으로부터 높이 4m에 있는 샤워기에 급수를 하는 경우, 수도 본관에 요구되는 최저압력은? (단, 샤워기에 요구되는 최저필요압력은 100kPa이며, 관마찰손실수두는 20kPa이다.)

  1. 20kPa
  2. 100kPa
  3. 120kPa
  4. 160kPa
(정답률: 71%)
  • 샤워기에 필요한 최저압력은 100kPa이므로, 이를 충족하기 위해서는 샤워기 상단에서 필요한 압력만큼의 수압이 유지되어야 한다. 따라서, 샤워기 상단에서의 수압은 100kPa가 되어야 한다.

    수도 본관에서 샤워기까지의 높이차는 4m이므로, 이에 해당하는 수두는 4m×9.81m/s²=39.24kPa이다. 또한, 관마찰손실수두는 20kPa이므로, 이를 고려하여 수도 본관에서 샤워기 상단까지 필요한 총 수압은 다음과 같다.

    총 수압 = 필요한 압력 + 수두 + 관마찰손실수두
    = 100kPa + 39.24kPa + 20kPa
    = 159.24kPa

    따라서, 수도 본관에서 요구되는 최저압력은 160kPa가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 스위블형 신축이음쇠에 관한 설명으로 옳지 않은 것은?

  1. 굴곡부에서 압력강하를 가져온다.
  2. 신축량이 큰 배관에는 부적당하다.
  3. 설치비가 싸고 쉽게 조립할 수 있다.
  4. 고온, 고압의 옥외 배관에 주로 사용된다.
(정답률: 63%)
  • 고온, 고압의 옥외 배관에 주로 사용된다는 설명이 옳지 않다. 스위블형 신축이음쇠는 신축성이 있어 굴곡부에서 압력강하를 가져오는 등의 용도로 사용되며, 설치비가 싸고 쉽게 조립할 수 있어 유지보수가 용이하다. 하지만 신축량이 큰 배관에는 부적당하다는 단점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 급수방식 중 고가탱크방식에 관한 설명으로 옳지 않은 것은?

  1. 급수압력이 일정하다.
  2. 단수시에도 일정향의 급수를 할 수 있다.
  3. 일반적으로 하향급수 배관방식을 사용한다.
  4. 위생성 및 유지ㆍ관리 측면에서 가장 바람직한 방식이다.
(정답률: 85%)
  • 위생성 및 유지ㆍ관리 측면에서 가장 바람직한 방식이 아닙니다. 고가탱크방식은 탱크 내부에 물이 저장되기 때문에 노폐물이 쌓일 가능성이 높아 위생적인 측면에서는 좋지 않습니다. 또한 탱크 내부 청소 및 유지보수가 어렵고, 냉각수 온도가 높아 미생물 번식에 적합한 환경이 될 수 있습니다. 따라서 최근에는 저가탱크방식이나 무저압방식 등으로 대체되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음은 기구배수부하단위에 관한 설명이다. ()안에 알맞은 내용은?

  1. 12.5L/min
  2. 22.5L/min
  3. 28.5L/min
  4. 35.5L/min
(정답률: 73%)
  • 기구배수부하단위는 "L/min"으로 표시되며, 이는 1분당 배수되는 물의 양을 나타낸다. 따라서, 위 그림에서 기구배수부하단위가 28.5L/min인 이유는 해당 배수구에서 1분당 28.5리터의 물이 배수되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 통기관의 설치목적으로 옳지 않은 것은?

  1. 배수계통내의 배수 및 공기의 흐름을 원활히 한다.
  2. 배수관 계통의 환기를 도모하여 관내를 청결하게 유지한다.
  3. 모세관 현상이나 증발에 의해 트렙의 봉수가 파괴되는 것을 방지한다.
  4. 배수트랩의 봉수부에 가해지는 배수관내의 압력과 대기압과의 차에 의해 트랩의 봉수가 파괴되지 않도록 한다.
(정답률: 61%)
  • "모세관 현상이나 증발에 의해 트렙의 봉수가 파괴되는 것을 방지한다."가 옳지 않은 목적이다. 이는 트랩의 기능이며, 통기관의 설치 목적은 아니다. 통기관은 배수계통내의 배수 및 공기의 흐름을 원활히 하고, 배수관 계통의 환기를 도모하여 관내를 청결하게 유지하며, 배수트랩의 봉수부에 가해지는 배수관내의 압력과 대기압과의 차에 의해 트랩의 봉수가 파괴되지 않도록 하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 급탕설비에서 급탕기기의 부속장치에 관한 설명으로 옳지 않은 것은?

  1. 온수탱크 상단에는 배수밸브를, 하부에는 진공방지밸브를 설치하여야 한다.
  2. 안전밸브와 팽창탱크 및 배관 사이에는 차단밸브나 체크밸브 등 어떠한 밸브도 설치되어서는 안된다.
  3. 밀폐형 가열장치에는 일정 압력 이상이면 압력을 도피 시킬 수 있도록 도피밸브나 안전밸브를 설치한다.
  4. 온수탱크의 보급수관에는 급수관의 압력변화에 의한 환탕의 유입을 방지하도록 역류방지밸브를 설치한다.
(정답률: 75%)
  • 온수탱크 상단에 배수밸브를 설치하는 것은 옳은 설명이다. 하지만 하부에 진공방지밸브를 설치하는 것은 옳지 않다. 온수탱크 하부에는 안전밸브와 팽창탱크 및 배관 사이에 차단밸브나 체크밸브 등 어떠한 밸브도 설치되어서는 안된다는 것이 옳은 설명이다. 진공방지밸브는 온수탱크의 상단에 설치되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 폐쇄형스프링쿨러헤드를 사용하는 스프링클러설비에서 하나의 방호구역의 바닥면적은 최대 얼마 이하가 되도록 하여야 하는가? (단, 격자형배관방식이 아닌 경우)

  1. 1000m2
  2. 2000m2
  3. 3000m2
  4. 4000m2
(정답률: 57%)
  • 폐쇄형 스프링쿨러헤드는 물이 특정한 방향으로 분사되어야 하기 때문에, 하나의 방호구역의 바닥면적이 너무 넓으면 물이 전체적으로 골고루 분사되지 않을 수 있습니다. 따라서, 최대 하나의 방호구역의 바닥면적은 3000m2 이하가 되도록 설계해야 합니다.
  • 스프링클러설비의 화재안전성능기준(NFPC 103) 제6조(폐쇄형스프링클러설비의 방호구역 및 유수검지장치) 1. 하나의 방호구역의 바닥면적은 3,000제곱미터를 초과하지 않을 것
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 급탕설비의 급탕배관시 고려사항으로 옳지 않은 것은?

  1. 급탕계통에는 유지 관리를 위해 용이하게 조작할 수 있는 위치에 개폐밸브를 설치한다.
  2. 탕비기 주위 등의 급탕배관은 가능한 짧게 하고 공기가 체류하지 않도록 균일한 구배로 한다.
  3. 배관 길이가 30m를 초과하는 중앙식 급탕설비에서는 환탕관과 순환펌프를 설치하여 배관의 열손실을 보상한다.
  4. 고층 건축물에서 급탕압력을 일정압력 이하로 제어하기 위해 감압밸브를 설치하는 경우 순환계통에 설치하도록 한다.
(정답률: 70%)
  • "배관 길이가 30m를 초과하는 중앙식 급탕설비에서는 환탕관과 순환펌프를 설치하여 배관의 열손실을 보상한다."가 옳지 않은 것이다. 이유는 급탕배관의 길이가 30m를 초과하는 경우에는 환탕관과 순환펌프를 설치하여 배관의 열손실을 보상하는 것이 옳은 방법이다.
  • 급탕설비는 생활용수를 가열하여 공급하는 시스템이다. 급탕배관은 급탕기를 통해 가열된 물을 사용자에게 공급하는 역할을 하며, 급탕설비의 성능과 효율성에 중요한 영향을 미친다. 급탕배관 설계 시에는 다음과 같은 사항들을 고려해야 한다.
    ① 개폐밸브 설치 : 급탕계통에는 유지 관리를 위해 용이하게 조작할 수 있는 위치에 개폐밸브를 설치해야 한다. 이는 급탕기를 점검하거나 수리할 때 물 공급을 차단하는 데 필요하다. 개폐밸브는 쉽게 접근하고 조작할 수 있는 위치에 설치해야 하며, 충분한 용량을 가진 것을 선택해야 한다.
    ② 배관 길이 및 구배 : 탕비기 주위 등의 급탕배관은 가능한 짧게 하고 공기가 체류하지 않도록 균일한 구배로 설치해야 한다. 긴 배관은 열손실을 증가시키고, 공기가 체류하면 물 공급량 감소, 수압 불안정 등의 문제를 야기할 수 있다. 따라서, 배관 길이는 최소화하고, 배관 내 공기가 제거될 수 있도록 1/100 이상의 경사로 설치하는 것이 좋다.
    ③ 환탕관 및 순환펌프 설치 : 배관 길이가 30m를 초과하는 중앙식 급탕설비에서는 배관의 열손실을 보상하기 위해 환탕관과 순환펌프를 설치해야 한다. 환탕관은 급탕기에서 나온 뜨거운 물을 다시 급탕기로 되돌리는 역할을 하고, 순환펌프는 환탕관 내 물 순환을 촉진한다. 이렇게 하면 배관 내 물 온도를 일정하게 유지하고, 열손실을 줄여 급탕 효율성을 높일 수 있다.
    ④ 감압밸브 설치 위치 : 고층 건축물에서 급탕압력을 일정압력 이하로 제어하기 위해 감압밸브를 설치하는 경우 순환계통이 아닌 급수관에 설치해야 한다. 순환계통에 감압밸브를 설치하면 순환펌프 작동에 영향을 미치고, 급탕 성능 저하를 초래할 수 있어서 감압밸브는 급수관에 설치하여 급수압을 일정하게 조절하고, 순환계통은 별도로 설계 및 시공해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 강관의 관이음쇠 중 유니온에 관한 설명으로 옳은 것은?

  1. 관의 끝을 막는 용도로 사용된다.
  2. 이경관을 연결하는 용도로 사용된다.
  3. 관의 방향을 바꾸는 용도로 사용된다.
  4. 동경의 관을 직선 연결하는 용도로 사용된다.
(정답률: 81%)
  • 유니온은 두 개의 강관을 연결하는 부품으로, 동경의 관을 직선 연결하는 용도로 사용된다. 이는 두 개의 강관이 일직선으로 연결되어야 할 때 사용된다. 다른 보기들은 유니온의 용도와는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 펌프가 서어징을 일으키는 일반적인 조건으로 옳지 않은 것은?

  1. 토출배관 중에 수조 또는 공기체류가 있는 경우
  2. 토출량을 조절하는 밸브의 위치가 수조 또는 공기체류 등 보다 하류에 있는 경우
  3. 펌프의 토출측에 바이패스를 설치하여 토출수량의 일부를 흡입측으로 되돌려 주는 경우
  4. 펌프의 양정곡선이 신형 특성이고, 그사용 범위가 오른쪽으로 증가하는 특성을 갖는 범위에서 사용하는 경우
(정답률: 48%)
  • 펌프의 토출측에 바이패스를 설치하여 토출수량의 일부를 흡입측으로 되돌려 주는 경우가 옳지 않은 조건이다. 이는 펌프의 성능을 저하시키고, 효율성을 떨어뜨리기 때문이다. 바이패스를 설치하는 경우는 토출량을 조절하기 위한 용도로 사용되며, 일반적으로는 토출측에서 하류쪽으로 배관이 이어지는 경우에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 옥외소화전설비에 사용되는 호스의 구경은?

  1. 45mm
  2. 55mm
  3. 60mm
  4. 65mm
(정답률: 78%)
  • 옥외소화전설비에서 사용되는 호스의 구경은 65mm이다. 이는 물의 유량과 압력을 최적화하기 위한 것으로, 더 큰 구경의 호스는 물의 유량이 느려지고 작은 구경의 호스는 물의 압력이 떨어지기 때문이다. 따라서 65mm의 구경이 가장 적절한 선택이다.
  • 옥외소화전설비의 화재안전성능기준(NFPC 109) 제6조(배관등) ②항 호스는 구경 65㎜의 것으로 하여야 한다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 배수트랩의 필요 조건으로 옳지 않은 것은?

  1. 봉수깊이는 50mm 이상 100mm 이하일 것
  2. 봉수부에는 금속제 이음 등의 이음은 사용하지 않을 것
  3. 기구내장 트랩의 내벽 및 배수로의 단면형상에 급격한 변화가 없을 것
  4. 봉수부의 소제구는 나사식 플러그 및 적절한 가스켓을 이용한 구조일 것
(정답률: 53%)
  • "봉수부에는 금속제 이음 등의 이음은 사용하지 않을 것"이 옳지 않은 것이다. 이유는 봉수부의 금속제 이음은 봉수부의 누출을 방지하기 위해 필요한 요소 중 하나이기 때문이다. 따라서 이 조건은 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 최상부의 배수수평관이 배수수직관에 접속된 위치보다도 더욱 위로 배수수직관을 끌어올려 대기 중에 개구하여 통기관으로 사용하는 부분을 의미하는 것은?

  1. 공용통기관
  2. 각개통기관
  3. 회로통기관
  4. 신정통기관
(정답률: 79%)
  • 최상부의 배수수평관이 배수수직관에 접속된 위치보다 더 위로 올라가서 개구된 부분을 신정통기관이라고 부릅니다. 이 부분은 대기 중에 공기를 통과시켜 환기를 돕는 역할을 합니다. 따라서 정답은 "신정통기관"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 급수설비에서 저수 및 고가탱크에 관한 설명으로 옳지 않은 것은?

  1. 상수 탱크는 원활한 청소를 위해 칸막이를 설치하지 않는다.
  2. 상수 탱크에 설치하는 뚜껑은 유효인자를 100mm 이상의 것으로 한다.
  3. 상수관 이외의 관은 상수용 탱크를 관통하거나 상부를 횡단해서는 안된다.
  4. 상수 탱크의 천장ㆍ바닥 또는 주변 벽은 건축물의 구조 부분과 겸용하지 않는다.
(정답률: 77%)
  • "상수 탱크는 원활한 청소를 위해 칸막이를 설치하지 않는다."가 옳지 않은 것은, 실제로는 상수 탱크 내부를 청소할 때 안전을 위해 칸막이를 설치하는 것이 일반적이기 때문입니다. 칸막이를 설치하면 청소 중에 떨어지는 먼지나 오염물질이 탱크 내부에 머무르지 않고 바로 밖으로 배출되어 안전하고 청결한 환경을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 워터해머의 방지 대책과 가장 거리가 먼 것은?

  1. 워커해머흡수기를 적절하게 설치한다.
  2. 관내의 순압이 평상시 높아지지 않도록 구획한다.
  3. 배관은 가능한 한 직선이 되지 않고 우회하도록 계획한다.
  4. 수압이 0.4mpa을 초과하는 계통에는 감압밸브를 부착하여 적절한 압력으로 감압한다.
(정답률: 81%)
  • "워커해머흡수기를 적절하게 설치한다."가 가장 거리가 먼 것이다.

    배관은 가능한 한 직선이 되지 않고 우회하도록 계획하는 이유는 워터해머 현상을 방지하기 위해서이다. 워터해머는 수압이 급격하게 변화할 때 발생하는 현상으로, 이로 인해 파이프나 밸브 등의 부품이 손상될 수 있다. 따라서 배관을 우회하도록 설계함으로써 수압 변화를 완화시키고 워터해머를 방지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 높이 30m의 고가탱크에 매분 1m3의 물을 공급하기 위해 요구되는 펌프에 직결되는 전동기의 동력은? (단, 마찰손실수두 6m, 흡입양정 1.5m, 펌프효율 50%, 여유율 15%일 경우)

  1. 6.1kW
  2. 1.13kW
  3. 12.3kW
  4. 14.1kW
(정답률: 35%)
  • 먼저, 펌프에 필요한 총 수두는 30m + 6m + 1.5m = 37.5m 입니다. 여기에 여유율 15%를 고려하여 총 수두는 37.5m / 0.85 = 44.12m 로 계산됩니다.

    다음으로, 펌프의 효율이 50% 이므로, 펌프에 공급해야 할 총 열량은 1m3 * 9.81m/s2 * 44.12m / 0.5 = 1941.6 J 입니다.

    마지막으로, 1분에 공급해야 할 열량은 1941.6 J * 60 = 116496 J 입니다. 이를 kW로 변환하면 116496 J/s / 1000 = 116.5 kW 가 됩니다. 여기에 여유율 15%를 고려하여 최종 동력은 116.5 kW / 0.85 = 137.06 kW 입니다. 따라서, 가장 가까운 보기인 "14.1kW" 가 정답이 아닙니다.

    따라서, 정답은 "12.3kW" 입니다.
  • 물을 보내기 위해서는 높이를 이겨야 하므로, 고가수조의 높이 30m를 고려해야 한다. 또한, 마찰손실수두 6m과 흡입양정 1.5m도 고려해야 한다.

    따라서, 총 필요한 수두는 30m + 6m + 1.5m = 37.5m 이다.

    펌프의 효율이 50%이므로, 펌프가 발생시키는 수두는 필요한 수두의 2배가 되어야 한다. 따라서, 펌프가 발생시키는 수두는 37.5m x 2 = 75m 이다.

    전동기의 동력은 다음과 같이 계산할 수 있다.

    전동기의 동력 = (물의 밀도) x (중력가속도) x (펌프가 발생시키는 수두) x (물의 유량) / (펌프의 효율)

    여기서, 물의 밀도는 1000kg/m³, 중력가속도는 9.8m/s² 이다.

    매분 1m³의 물을 보내려고 하므로, 물의 유량은 1m³/min 이다.

    따라서, 전동기의 동력은 다음과 같다.

    전동기의 동력 = (1000kg/m³) x (9.8m/s²) x (75m) x (1m³/min) / (0.5) = 약 12.3kW

    따라서, 정답은 "약 12.3kW" 이다.
  • 건축기사 5월9일 61번문제 해설참고
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 공동주택 부지 내에서 도시가스 사용시설의 배관을 지하에 매설하는 경우 지면으로부터 최소 얼마 이상의 거리를 유지하여야 하는가?

  1. 0.3m
  2. 0.6m
  3. 0.8m
  4. 1.2m
(정답률: 75%)
  • 도시가스 사용시설의 배관은 지하에 매설되어 있어야 하며, 이때 지면으로부터 최소 0.6m 이상의 거리를 유지해야 합니다. 이는 지하에 매설된 배관이 지면과 충돌하지 않도록 하기 위함입니다. 또한, 이 거리는 안전상의 이유로 정해진 것이며, 이를 준수하지 않으면 사고가 발생할 수 있습니다. 따라서, 공동주택 부지 내에서 도시가스 사용시설의 배관을 지하에 매설할 때는 반드시 이 거리를 준수해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 오수가 1일 평균 75m3 유입되고 BOD양이 1일당 15kg 이라면, 이 유입오수의 1일 평균 BOD농도는 ?

  1. 100mg/L
  2. 200mg/L
  3. 300mg/L
  4. 500mg/L
(정답률: 40%)
  • BOD란 생물분해가능한 유기물의 양을 나타내는 지표이다. 따라서 유입오수의 BOD양과 유입량을 알면 유입오수의 BOD농도를 계산할 수 있다.

    1일 평균 유입량 = 75m3/day
    1일 평균 BOD양 = 15kg/day

    유입오수의 1일 평균 BOD농도 = BOD양 / 유입량
    = 15kg/day / 75m3/day
    = 0.2kg/m3 = 200mg/L

    따라서 정답은 "200mg/L" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공기조화설비

41. 증기트랩 중 플로트 트랩에 관한 설명으로 옳지 않은 것은?

  1. 다량의 응축수를 처리할 수 있다.
  2. 동결의 우려가 있는 곳에 주로 사용된다.
  3. 증기해머에 의해 내부손상을 입을 수 있다.
  4. 자동 에어밴트가 설치되어 있어 공기배출능력이 우수하다.
(정답률: 75%)
  • "증기해머에 의해 내부손상을 입을 수 있다."는 플로트 트랩에 관한 설명으로 옳지 않습니다.

    동결의 우려가 있는 곳에 주로 사용되는 이유는, 플로트 트랩은 물이 얼어서 파손될 우려가 있는 지하실이나 실외 설치 등의 환경에서 사용하기 적합하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 냉각수 배관에 관한 설명으로 옳지 않은 것은?

  1. 냉각수 펌프의 수두는 토출속도보다는 흡립측이 커야한다.
  2. 냉각수 배관에는 응축기 입구에 스트레이너를 설치한다.
  3. 냉각탑 배수 및 오버플로우관은 이랍ㄴ 배수관에 직결시키지 않는다.
  4. 냉각수 펌프와 냉각탐이 동일한 레벨이면 냉각탑의 수면보다 낮은 위치에 펌프를 설치한다.
(정답률: 26%)
  • "냉각수 펌프의 수두는 토출속도보다는 흡립측이 커야한다."는 옳은 설명이다. 이는 냉각수 펌프가 냉각수를 흡입할 때 발생하는 저압을 보완하기 위한 것으로, 흡입측의 수두가 충분하지 않으면 펌프가 냉각수를 흡입하지 못하거나, 흡입량이 부족하여 냉각효율이 떨어지는 문제가 발생할 수 있다. 따라서 흡입측의 수두는 충분히 확보해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 위치수두 10mAq, 압력수두 30mAq, 속도 2.5m/s로 관 속을 흐르는 물의 전수두는?

  1. 13.06m
  2. 13.24m
  3. 40.32m
  4. 42.54m
(정답률: 70%)
  • 전수두는 위치수두, 압력수두, 손실수두의 합으로 구할 수 있습니다. 여기서 손실수두는 관의 마찰로 인해 발생하는 수두 손실을 의미합니다. 이 문제에서는 손실수두가 주어지지 않았으므로 무시할 수 있습니다.

    따라서 전수두 = 위치수두 + 압력수두 입니다. 위치수두와 압력수두는 다음과 같이 구할 수 있습니다.

    위치수두 = 높이차 = 10m
    압력수두 = 압력 / (밀도 * 중력가속도) = (30 / (1000 * 9.81))m

    따라서 전수두 = 10m + (30 / (1000 * 9.81))m = 40.32m

    따라서 정답은 "40.32m" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 그림과 같은 전열교환기의 전열효율을 올바르게 나타낸 것은? (단, 난방의 경우이며, X1, X2, X3, X4는 각 공기상태의 엔탈피를 나타낸다.)

(정답률: 77%)
  • 전열효율은 (출력열량/입력열량)으로 정의된다. 이 경우, 출력열량은 난방된 공기의 엔탈피 차이인 (X4-X3)이고, 입력열량은 난방되기 전 공기의 엔탈피 차이인 (X2-X1)이다. 따라서 전열효율은 (X4-X3)/(X2-X1)이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 공조기부하에 펌프 및 배관 등의 열부하를 더한 것으로서 냉동기나 보일러 용량을 결정하는데 이용되는 것은?

  1. 외기부하
  2. 예열부하
  3. 열원부하
  4. 기간부하
(정답률: 61%)
  • 공조기는 냉난방을 위해 열을 이동시키는데, 이때 펌프나 배관 등의 열부하가 발생합니다. 이러한 열부하를 고려하여 냉동기나 보일러의 용량을 결정하는 것을 열원부하라고 합니다. 따라서 정답은 "열원부하"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 용량이 386kW인 터보 냉동기에 순환되는 냉수량은? (단, 냉각기 입구의 냉수온도 12℃, 출구의 냉수온도 6℃, 물의 비열 4.19kJ/kgㆍK)

  1. 46.1m3/h
  2. 55.3m3/h
  3. 231.6m3/h
  4. 331.6m3/h
(정답률: 65%)
  • 냉각기에서 받는 열의 양은 냉각수의 유량과 냉각수의 온도차에 비례한다. 따라서, 열의 양은 다음과 같이 계산할 수 있다.

    Q = m x c x ΔT

    여기서 Q는 열의 양, m은 냉각수의 유량, c는 물의 비열, ΔT는 냉각수의 입구온도와 출구온도의 차이이다.

    386kW의 열을 받는 냉각기에서 냉각수의 입구온도는 12℃이고 출구온도는 6℃이므로, ΔT는 6℃이다. 또한, 물의 비열은 4.19kJ/kgㆍK이다.

    따라서, m x 4.19 x 6 = 386

    m = 386 / (4.19 x 6) = 55.3m³/h

    따라서, 정답은 "55.3m³/h"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 공기조화기의 가열코일 입구와 출구의 공기의 상태값이 변화되지 않는 것은?

  1. 앤탈피
  2. 상대습도
  3. 건구온도
  4. 절대습도
(정답률: 83%)
  • 공기조화기의 가열코일 입구와 출구의 공기의 상태값이 변화되지 않는 것은 절대습도이다. 이는 공기의 절대습도는 공기의 온도와 압력에만 영향을 받기 때문이다. 따라서 가열코일에서 공기가 가열되어도 절대습도는 변하지 않고, 냉각코일에서 공기가 냉각되어도 절대습도는 변하지 않는다. 상대습도나 앤탈피는 온도와 압력뿐만 아니라 공기의 수분 함량에도 영향을 받기 때문에 가열 또는 냉각에 따라 변화할 수 있다. 건구온도는 공기의 온도와 상대습도에 따라 결정되기 때문에 가열 또는 냉각에 따라 변화할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 건구온도 20℃, 절대습도 0.015kg/kg 인 습공기 6kg의 엔탈피는? (단, 공기 정압비열 1.01kJ/kgㆍK, 수증기 정압비열 1.85kJ/kgㆍK, 0℃에서 포화수의 증발잠열 2501kJ/kg)

  1. 25.24 kJ
  2. 120.67 kJ
  3. 228.77 kJ
  4. 349.62 kJ
(정답률: 55%)
  • 본 해설은 신고처리되어 블라인드 되었습니다.
    해설을 보시기 원하시면 클릭해 주세요
    신고사유
    습공기의 엔탈피는 다음과 같이 계산할 수 있습니다. 습공기의 엔탈피 = (건공기의 엔탈피 + 수증기의 엔탈피) × 습도비 건공기의 엔탈피는 다음과 같이 계산할 수 있습니다. 건공기의 엔탈피 = 공기의 정압비열 × 건구온도 수증기의 엔탈피는 다음과 같이 계산할 수 있습니다. 수증기의 엔탈피 = 수증기의 정압비열 × 건구온도 + (수증기의 증발잠열 × 절대습도) 따라서, 습공기의 엔탈피는 다음과 같이 계산할 수 있습니다. 습공기의 엔탈피 = ((1.01 × 20) + (1.85 × 20 + (0.015 × 2501))) × 6 = (20.2 + 55.5 + 37.515) × 6 = 349.62KJ 따라서, 정답은 "349.62KJ" 입니다.
  • 습공기의 엔탈피는 다음과 같이 계산할 수 있습니다.

    습공기의 엔탈피 = (건공기의 엔탈피 + 수증기의 엔탈피) × 습도비

    건공기의 엔탈피는 다음과 같이 계산할 수 있습니다.

    건공기의 엔탈피 = 공기의 정압비열 × 건구온도

    수증기의 엔탈피는 다음과 같이 계산할 수 있습니다.

    수증기의 엔탈피 = 수증기의 정압비열 × 건구온도 + (수증기의 증발잠열 × 절대습도)

    따라서, 습공기의 엔탈피는 다음과 같이 계산할 수 있습니다.

    습공기의 엔탈피 = ((1.01 × 20) + (1.85 × 20 + (0.015 × 2501))) × 6
    = (20.2 + 55.5 + 37.515) × 6
    = 349.62KJ

    따라서, 정답은 "349.62KJ" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 취출구 및 흡입구에 관한 설명으로 옳지 않은 것은?

  1. 라인형 취출구는 외주부의 천정 또는 창가에 부착시킨다.
  2. 기밀을 요하는 실의 흡입구에는 소음트랩(소음기) 등을 설치한다.
  3. 동일 개통에서 원형 디퓨져와 베인격자형 취출구를 병용 하는 것이 좋다.
  4. 풍량조절 기구가 없는 취출구를 설치하는 덕트에 풍량조절 댐퍼를 설치한다.
(정답률: 59%)
  • 동일 계통에서 원형과 각형의 취출구를 병용하면 풍량의 밸런스가 맞지 않게​ 된다
    (원형 디퓨져와 베인 격자형 취출구를 병용하지 않는다)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 에어필터의 효율 측정법이 아닌 것은?

  1. 중량법
  2. 비색법
  3. 체적법
  4. DOP법
(정답률: 64%)
  • 체적법은 에어필터의 효율 측정법이 아닙니다. 이유는 체적법은 공기의 체적을 측정하여 에어필터의 효율을 측정하는 방법이지만, 에어필터의 효율은 입자 크기별로 입자를 걸러내는 능력을 측정하는 것이기 때문입니다. 따라서 체적법은 에어필터의 효율 측정법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 열부하에 의한 계산풍량과 관계없이 이것보다 많은 풍량을 취하는 곳과 가장 거리가 먼 것은?

  1. 빌딩 건축의 외부 존
  2. 병원의 수술실 및 공장의 클린룸
  3. 난방시 사무소에 있어서 복쪽 존
  4. 극장, 공연장 등 사람이 많이 모이는 곳
(정답률: 60%)
  • 열부하에 의한 계산풍량은 인원수와 공간의 크기에 따라 달라지기 때문에, 사람이 많이 모이는 극장, 공연장 등에서 더 많은 풍량이 필요하게 됩니다. 따라서, "빌딩 건축의 외부 존"은 이들보다 풍량이 적어도 되는 곳이며, 가장 거리가 먼 곳입니다. 이는 건물 외부에서는 인원수와 공간의 크기가 제한적이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 압축식 냉동기의 구성요소 중 냉동의 목적을 직접적으로 달성하는 것은?

  1. 흡수기
  2. 증발기
  3. 발생기
  4. 응축기
(정답률: 66%)
  • 압축식 냉동기에서 냉동의 목적은 공기나 물 등의 냉매를 증발시켜서 열을 흡수하는 것입니다. 이때, 증발기는 냉매를 증발시키는 역할을 하여 열을 흡수하고, 냉매의 상태를 기체 상태로 변화시킵니다. 따라서 증발기는 냉동의 목적을 직접적으로 달성하는 구성요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 공기조화방식 중 진공기방식의 일반적 특징으로 옳지 않은 것은?

  1. 덕트스페이스가 필요하다.
  2. 중간기에 외기냉방이 가능하다.
  3. 실내에 배관으로 인한 누수의 우려가 없다.
  4. 팬 코일 유닛과 같은 기구의 설치로 실내 유효면적이 작아진다.
(정답률: 74%)
  • 진공기방식은 냉난방기와 실내를 직접 연결하는 배관이 없기 때문에 누수 우려가 없으며, 중간기에 외기냉방이 가능하다는 장점이 있다. 하지만 덕트스페이스가 필요하고, 팬 코일 유닛과 같은 기구를 설치하면 실내 유효면적이 작아지는 단점이 있다. 따라서 "팬 코일 유닛과 같은 기구의 설치로 실내 유효면적이 작아진다."가 일반적 특징으로 옳지 않은 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 사무실의 크기가 10m×10m×3m이고 재실자가 25명, 가스난로의 CO2 발생량이 0.53/h일 때, 실내평균 CO2농도를 5000ppm으로 유지하기 위한 최소 환기회수는? (단, 재실자 1인당의 CO2 발생량은 18L/h, 외기 CO2 농도는 800ppm이다.)

  1. 약 0.75회/h
  2. 약 1.25회/h
  3. 약 1.50회/h
  4. 약 2.00회/h
(정답률: 45%)
  • 먼저, 실내 CO₂ 농도를 유지하기 위해서는 외부 공기를 실내로 환기시켜야 합니다. 이때, 환기량은 재실자 수와 재실자 1인당의 CO₂ 발생량, 그리고 가로난로의 CO₂ 발생량에 따라 결정됩니다.

    환기량 = (재실자 수 × 재실자 1인당 CO₂ 발생량 + 가로난로 CO₂ 발생량) ÷ (실내 CO₂ 농도 - 외기 CO₂ 농도)

    여기서, 실내 CO₂ 농도는 5000ppm, 외기 CO₂ 농도는 800ppm로 주어졌으므로,

    환기량 = (25 × 18L/h + 0.5m²/h) ÷ (5000ppm - 800ppm)

    환기량을 계산하면 약 0.75회/h가 됩니다. 따라서, 최소 환기횟수는 약 0.75회/h가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 습공기 선도와 관련된 설명으로 옳지 않은 것은?

  1. 현열비는 전열량에 대한 현열량의 비율을 의미한다.
  2. 습공기선도에서 현열비 상태선이 수평일 때 현열비는 1이다.
  3. 습공기를 가습하였을 경우 노점온도는 낮아지나 상대습도는 높아진다.
  4. 열수분비는 습공기의 상태변화에 따른 전열량의 변화량과 절대습도의 변화량의 비를 나타낸다.
(정답률: 65%)
  • "습공기를 가습하였을 경우 노점온도는 낮아지나 상대습도는 높아진다."는 옳은 설명이다. 이는 가습기로 습기를 추가하면 노점온도가 낮아지면서 상대습도가 높아지기 때문이다.

    하지만 옳지 않은 설명은 "습공기선도에서 현열비 상태선이 수평일 때 현열비는 1이다."이다. 습공기선도에서 현열비 상태선이 수평일 때는 현열비가 일정한 값을 유지하며, 이 값은 1이 아닐 수도 있다. 현열비는 전열량과 현저량의 비율을 나타내는 값으로, 습공기의 상태에 따라 변할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 축류형 송풍기의 종류에 속하지 않는 것은?

  1. 배인형
  2. 후곡형
  3. 튜브형
  4. 프로펠러형
(정답률: 68%)
  • 축류형 송풍기는 축을 중심으로 회전하는 형태의 송풍기를 말합니다. 그 중에서도 "후곡형"은 축을 중심으로 회전하지 않고, 바람을 일으키는 방식이 다르기 때문에 축류형 송풍기의 종류에 속하지 않습니다. 후곡형은 바람을 일으키는 원리가 후곡(後曲)이라는 곡선 모양의 날개를 회전시켜서 바람을 일으키는 것이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 공기여과장치에서 입구측의 오염도가 0.3mg/m3, 여과효율이 75%라 할 때, 공기여과장치를 통과하는 오염물질의 양은? (단, 공기여과장치를 통과하는 풍량은 500m3/h이다.)

  1. 22.5mg/h
  2. 30.5mg/h
  3. 37.5mg/h
  4. 42.5mg/h
(정답률: 53%)
  • 공기여과장치를 통과하는 오염물질의 양은 다음과 같이 계산할 수 있다.

    공기여과장치를 통과하는 오염물질의 양 = 입구측 오염도 × 풍량 × (1 - 여과효율)

    여기에 주어진 값들을 대입하면 다음과 같다.

    공기여과장치를 통과하는 오염물질의 양 = 0.3mg/m³ × 500m³/h × (1 - 0.75) = 37.5mg/h

    따라서 정답은 "37.5mg/h"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 냉방부하 중 일사에 의한 유리로부터의 취득열량에 관한 설명으로 옳지 않은 것은?

  1. 현열로만 구성되어 있다.
  2. 유리창의 범위에 따라 다르다.
  3. 유리창의 방위에 따라 다르다.
  4. 북쪽창은 햇빛이 닿지 않으므로 일사에 의한 취득열량은 생기지 않는다.
(정답률: 69%)
  • 본 해설은 신고처리되어 블라인드 되었습니다.
    해설을 보시기 원하시면 클릭해 주세요
    신고사유
    북쪽 창은 햇빛이 닿지 않으므로 일사에 의한 취득열량은 생기지 않는다는 설명이 옳지 않은 것은 아무런 유리창이 없는 경우에 해당한다. 일사에 의한 취득열량은 유리창의 범위와 차폐계수에 따라 다르며, 북쪽 창이라 하더라도 유리창이 있다면 일부 취득열량이 발생할 수 있다.
  • 북쪽 창은 햇빛이 닿지 않으므로 일사에 의한 취득열량은 생기지 않는다는 설명이 옳지 않은 것은 아무런 유리창이 없는 경우에 해당한다. 일사에 의한 취득열량은 유리창의 범위와 차폐계수에 따라 다르며, 북쪽 창이라 하더라도 유리창이 있다면 일부 취득열량이 발생할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 가습장치를 수증기를 만드는 원리에 따라 구분할 경우, 다음 중 수분무식에 속하는 것은?

  1. 전열식
  2. 모세관식
  3. 초음파식
  4. 적외선식
(정답률: 72%)
  • 초음파식 가습장치는 수증기를 만들기 위해 초음파를 이용합니다. 초음파를 통해 물 분자를 작은 입자로 분해시켜 수증기를 만들어냅니다. 따라서 수분무식에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 원형 덕트와 장방형 덕트의 환산식으로 옳은 것은? (단, d : 원형 덕트의 직경 또는 환산직경, a : 장방형 덕트의 장변길이, b : 장방형 덕트의 단변길이)

(정답률: 66%)
  • 정답은 ""이다.

    원형 덕트의 환산직경은 직경과 같으므로, 원형 덕트의 단면적은 πd²/4이다.

    장방형 덕트의 단면적은 a×b이다.

    따라서, 원형 덕트와 장방형 덕트의 단면적이 같다면,

    πd²/4 = a×b

    d² = 4ab/π

    d = √(4ab/π)

    즉, ""가 옳다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 소방 및 전기설비

61. DDC 제어방식에 관한 설명으로 옳지 않은 것은?

  1. 신뢰성이 우수하다.
  2. 응용성이 풍부하다.
  3. 정밀한 제어를 할 수 있다.
  4. 유지, 보수에 비용이 많이 든다.
(정답률: 71%)
  • DDC 제어방식은 디지털 신호를 이용하여 정밀한 제어를 할 수 있으며, 다양한 응용 분야에서 사용될 수 있는 응용성이 뛰어나고, 안정적인 신뢰성을 가지고 있다. 하지만, 시스템 구성이 복잡하고 유지보수에 비용이 많이 들어간다는 단점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 자동화재 탐지설비의 감지기에 관한 설명으로 옳지 않은 것은?

  1. 차동식 스포트형 감지기는 주변온도가 일전한 온도상승률 이상으로 되었을 경우에 작동한다.
  2. 이온화식 감지기는 화재신호 감지 후 신호를 발생하는 시간에 따라 축적형과 비축적형으로 분류할 수 있다.
  3. 광전식 감지기는 외부의 빛에 영향을 받지 않는 암실형태의 체임버 속에 광원과 수광소자를 설치해 놓은 것이다.
  4. 보상식 열감지기는 차동식의 기능과 정온식의 기능을 혼합한 것으로 두 기능이 모두 만족되었을 경우에만 작동한다.
(정답률: 57%)
  • "보상식 열감지기는 차동식의 기능과 정온식의 기능을 혼합한 것으로 두 기능이 모두 만족되었을 경우에만 작동한다."가 옳지 않은 설명입니다. 보상식 열감지기는 차동식과 정온식의 기능을 혼합한 것이지만, 두 기능이 모두 만족되지 않아도 작동할 수 있습니다. 예를 들어, 차동식 기능만 만족되어도 작동할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 미리 정해진 순서에 따라 제어의 각 단계를 순차적으로 행하는 자동 제어는?

  1. 공정 제어
  2. 폐회로 제어
  3. 피드백 제어
  4. 시퀀스 제어
(정답률: 79%)
  • 시퀀스 제어는 미리 정해진 순서에 따라 제어의 각 단계를 순차적으로 행하는 자동 제어 방식입니다. 따라서 시퀀스 제어는 다른 제어 방식과 달리 제어의 순서가 미리 정해져 있어서 일정한 패턴으로 작동하며, 이를 통해 안정적이고 일관된 제어를 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

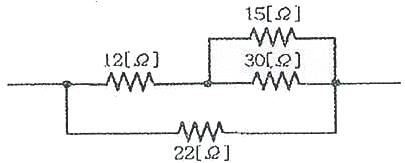

64. 다음 회로의 합성저항은?

  1. 6[Ω]
  2. 9[Ω]
  3. 11[Ω]
  4. 16[Ω]
(정답률: 63%)
  • 이 회로는 병렬 저항과 직렬 저항이 섞여있다. 먼저, 15Ω과 30Ω는 병렬 저항으로 계산할 수 있다. 병렬 저항의 공식은 1/R=1/R₁+1/R₂ 이므로, 1/R=1/15+1/30=3/30=1/10 즉 R=10Ω이다.
    이다.
    직렬 저항의 공식은 R=R₁+R₂ 이므로, R=12+10=22[Ω] 이다.
    마지막으로, 위에서구한 22Ω와 22Ω는 병렬 저항으로 계산할 수 있다. 병렬 저항의 공식을 이용하면, 1/R=1/R₁+1/R₂ 이므로,
    1/R=1/22+1/22=2/22=1/11, R=11[Ω] 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음의 엘리베이터 조작방식 중 무운전원 방식에 속하는 것은?

  1. 카 스위치 방식
  2. 승합전자동 방식
  3. 레코드 컨트롤 방식
  4. 시그널 컨트롤 방식
(정답률: 67%)
  • 무운전원 방식은 엘리베이터 내부에 운전원이 없는 방식을 말합니다. 이 중에서 승합전자동 방식은 승강기 내부에 설치된 버튼을 누르면 컴퓨터가 자동으로 엘리베이터를 운행하는 방식입니다. 따라서 승합전자동 방식은 무운전원 방식에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 할로겐 램프에 관한 설명으로 옳지 않은 것은?

  1. 흑화가 거의 일어나지 않는다.
  2. 연색성이 좋고 설치가 용이하다.
  3. 휘도가 낮아 현위가 발생하지 않는다.
  4. 광속이나 색은도의 저하가 극히 적다.
(정답률: 77%)
  • 할로겐 램프는 휘도가 높아 현위가 발생할 가능성이 높습니다. 따라서 "휘도가 낮아 현위가 발생하지 않는다."는 옳지 않은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 어떤 회로에 전압 220[V]로 전류 6[A]가 흐르고 있다. 그 위상차가 30˚일 때 전력[W]은?

  1. 659
  2. 1143
  3. 1257
  4. 1319
(정답률: 58%)
  • 전력은 전압과 전류, 그리고 위상차의 코사인 값의 곱으로 구할 수 있습니다. 따라서 전력은 다음과 같이 계산할 수 있습니다.

    전력 = 전압 × 전류 × cos(위상차)

    전압은 220[V], 전류는 6[A], 위상차는 30˚이므로,

    전력 = 220 × 6 × cos(30˚) ≈ 1143 [W]

    따라서 정답은 "1143"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 3상 유도전동기의 기동법에 속하지 않는 것은?

  1. Y-△ 기동법
  2. 2차 저항법
  3. 직입 기동법
  4. 리액터 기동법
(정답률: 57%)
  • 3상 유도전동기라고 해버리니 문제에 답이 없다.
    문제를 3상 농형유도전동기의 기동법이 아닌것은 이라고 해야 2번 2차저항법이 답이된다.
    3상 유도전동기가 3상농형유도전동기와 3상 권선형 유도전동기가 있는데
    3상 농형유도전동기는
    1. 직입(전전압)기동법
    2. Y - Δ 기동법
    3. 기동 보상기 기동법(콘드르퍼법(Kondorfer Starter))
    4. 리액터 기동법
    3상 권상형 유도전동기는
    1. 2차 저항 기동법 : 비례추이라고도 하고 속도제어에도 사용된다. *** 3상 권선형 유도 전동기 하면 비례추이!
    2. 게르게스 법
    의 기동법이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 수용장소의 충전기설비 용량에 대한 최대 수용전력의 비율을 백분율로 나타낸 것은?

  1. 수용률
  2. 부등률
  3. 역률
  4. 부하율
(정답률: 80%)
  • 정답: 수용률

    설명: 수용률은 수용장소의 충전기 설비 용량에 대한 최대 수용전력의 비율을 백분율로 나타낸 것입니다. 즉, 충전기 설비 용량 중 얼마나 많은 전력을 수용할 수 있는지를 나타내는 지표입니다. 다른 보기들은 전기 관련 용어이지만, 수용률은 충전기 설비와 관련된 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 전기설비의 특별고압측에서 사고전류를 차단하는 장치인 전력퓨즈(Power Fuse)에 관한 설명으로 옳은 것은?

  1. 고속도 차단은 불가능하나 비한류 특성이 있다.
  2. 소형이고 비교적 경량이지만, 재투입이 불가능하다.
  3. 계전기나 변성기가 필요하며 특성을 조정할 수 있으므로 편리하다.
  4. 소형으로 큰 차단용량을 갖지만, 유지보수가 어려운 단점이 있다.
(정답률: 62%)
  • 전력퓨즈는 사고전류를 차단하는 장치이며, 소형이고 비교적 경량이지만 재투입이 불가능한 이유는 전력퓨즈가 작동하여 차단된 후에는 다시 사용할 수 없기 때문입니다. 따라서 새로운 전력퓨즈를 교체해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 온도 변화를 검출하는 열전대에 적용되는 법칙은?

  1. 주울 효과
  2. 제벡 효과
  3. 퍼킨제 효과
  4. 펠티어 효과
(정답률: 76%)
  • 열전대는 두 개의 금속이 만나는 부분에서 발생하는 열전자력을 이용하여 온도를 측정하는데, 이때 적용되는 법칙이 제벡 효과입니다. 제벡 효과는 두 개의 금속이 만나는 부분에서 온도가 달라지면 전자의 이동이 발생하여 전위차가 발생하는 현상을 말합니다. 이를 이용하여 온도 변화를 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 비상콘센트설비에서 비상콘센트의 설치 높이로 옳은 것은?

  1. 바닥으로부터 높이 0.5m 이상 1.5m 이하의 위치
  2. 바닥으로부터 높이 0.8m 이상 1.5m 이하의 위치
  3. 바닥으로부터 높이 0.5m 이상 1.8m 이하의 위치
  4. 바닥으로부터 높이 0.9m 이상 1.8m 이하의 위치
(정답률: 71%)
  • 비상콘센트는 비상시에 사용되는 전기적인 장치이므로, 사용자가 쉽게 접근하여 사용할 수 있어야 합니다. 따라서 바닥으로부터 너무 낮거나 높은 위치에 설치하면 사용이 불편하고 위험할 수 있습니다. 이에 따라, 바닥으로부터 높이 0.8m 이상 1.5m 이하의 위치에 설치하는 것이 적절합니다. 이 범위 내에서는 대부분의 사용자가 쉽게 접근하여 사용할 수 있으며, 위험성도 최소화됩니다. 따라서, "바닥으로부터 높이 0.8m 이상 1.5m 이하의 위치"가 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 어느 도체의 단면에 2시간 동안 7200[C]의 전기량이 이동했다고 하면 이 때 흐르는 전류는?

  1. 1[A]
  2. 2[A]
  3. 3[A]
  4. 4[A]
(정답률: 64%)
  • 전기량은 전류와 시간, 그리고 전하의 양의 곱으로 나타낼 수 있습니다. 따라서 전류는 전기량을 시간으로 나눈 값이 됩니다. 이 문제에서는 2시간 동안 7200[C]의 전기량이 이동했으므로, 전류는 7200[C] / 2[h] = 3600[C/h]가 됩니다. 이 값을 아포(Ampere) 단위로 변환하면 1[A]가 됩니다. 따라서 정답은 "1[A]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 두 전하 사이에서 일어나는 정전기 현상에 관한 설명으로 옳지 않은 것은?

  1. 두 전하 사이에서 발생하는 전기력은 두 전하의 세기에 비례한다.
  2. 두 전하 사이에서 발생하는 전기력은 두 전하 사이의 거리에 비례한다.
  3. 두 전하 사이에서 발생하는 전기력은 두 전하 사이의 거리의 제곱에 반비례한다.
  4. 진공상태가 아닌 공간에서 두 전하 사이에서 발생하는 전기력은 공간 매질의 비유전율에 반비례한다.
(정답률: 60%)
  • "두 전하 사이에서 발생하는 전기력은 두 전하 사이의 거리의 제곱에 반비례한다."가 옳지 않은 것입니다.

    두 전하 사이에서 발생하는 전기력은 두 전하의 세기에 비례하며, 두 전하 사이의 거리에 반비례합니다. 이는 쿨롱 법칙으로 표현됩니다. 즉, 전하가 서로 멀어질수록 전기력은 약해지고, 전하가 서로 가까워질수록 전기력은 강해집니다.

    진공상태가 아닌 공간에서 두 전하 사이에서 발생하는 전기력은 공간 매질의 비유전율에 반비례합니다. 이는 매질에 따라 전기력이 달라질 수 있다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 평형 3상 교류에서 각 상간의 위상차는 얼마인가?

  1. 60˚
  2. 90˚
  3. 120˚
  4. 180˚
(정답률: 67%)
  • 평형 3상 교류에서 각 상은 서로 120˚의 위상차를 가지고 있습니다. 이는 3상 교류 발전기에서 각각의 상이 서로 다른 시간에 최대 전압을 발생시키기 때문입니다. 따라서 각 상간의 위상차는 120˚입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 부동충전방식의 일종으로 자기방전량만을 항상 충전하는 축전지의 충전방식은?

  1. 균등 충전
  2. 급속 충전
  3. 보통 충전
  4. 세류 충전
(정답률: 65%)
  • 세류 충전은 충전 전압을 일정하게 유지하면서 충전 전류를 조절하여 충전하는 방식입니다. 이 방식은 충전 시간이 오래 걸리지만, 충전 중 발생하는 열과 충전 후 발생하는 자기방전량을 최소화할 수 있어 충전 효율이 높습니다. 따라서 자기방전량이 많은 축전지나 오랫동안 사용하지 않은 축전지 등에 적합한 충전 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 선로나 간성에 고조파 전류를 발생시키는 전기기기가 있을 경우, 이에 대한 대책으로 옳지 않은 것은?

  1. 교류 리액터를 설치한다.
  2. 전원 단락용량을 크게 한다.
  3. 변환기의 정류상수를 작게 한다.
  4. 고조파를 발생시키는 부하를 일반부하로부터 분리한다.
(정답률: 49%)
  • 변환기의 정류상수를 작게 한다는 것은, 전류의 고조파를 줄이기 위해 전류를 일정하게 유지하는 기능을 줄이는 것입니다. 따라서 이는 고조파를 발생시키는 전기기기의 작동에 영향을 미칠 수 있으며, 대책으로는 옳지 않습니다. 대신 교류 리액터를 설치하거나 전원 단락용량을 크게 하는 등의 방법으로 대처할 수 있습니다. 고조파를 발생시키는 부하를 일반부하로부터 분리하는 것도 대처 방법 중 하나입니다.
  • 문제 "선로나 간성에"-> "선로나 간선에"로 수정.
    고조파 억제 대책
    ㉠ 전력 변환장치의 펄스 수를 크게
    ㉡ 부하측 부근에 고조파 필터를 사용하여 제거
    ㉢ 변압기 결선에서 ∆결선을 채용(하여 고조파 순환회로를 구성하여 외부에 고조파가 나타나지 않도록 함)
    ㉣ 전력용 콘덴서에는 직렬리액터 설치 (제 5 고조파를 제거함)
    ㉤ 선로의 코로나 방지를 위해 복도체, 다도체를 사용함
    ㉥ 고조파 발생기기와 충분한 이격거리 확보, 차폐 케이블 사용
    ㉦ 고조파를 발생하는 기기들을 따로 모아 결선하여 별도의 상위 전원으로부터 전력을 공급하고 여타 기기들로부터 분리시킴
    ㉧ 고조파 발생기기와 접지를 분리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 멀티미터(테스터)로 측정할 수 없는 것은?

  1. 저항
  2. 전력량
  3. 교류전압
  4. 직류전류
(정답률: 73%)
  • 멀티미터는 전기적인 크기를 측정하는데 사용되는 도구로, 저항, 전압, 전류 등을 측정할 수 있습니다. 하지만 전력량은 측정할 수 없습니다. 전력량은 시간에 대한 적분값으로, 전압과 전류의 곱으로 계산됩니다. 멀티미터는 시간에 대한 적분을 수행할 수 없기 때문에 전력량을 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 굵기가 다른 절연전선을 동일 관내에 넣는 경우의 금속관의 굵기는 전선의 피복절연물을 포함한 단면적의 총합계가 관내단면적의 최대 몇 %이하가 되도록 선정해야 하는가?

  1. 32%
  2. 35%
  3. 38%
  4. 40%
(정답률: 39%)
  • 전선의 피복절연물을 포함한 단면적의 총합계가 관내단면적의 최대 몇 % 이하가 되어야 하는지를 구하는 것은 전선과 금속관 사이의 최소한의 공간을 보장하기 위한 것이다. 이를 위해서는 전선의 단면적과 피복절연물의 두께, 그리고 금속관의 내경과 두께 등을 고려하여 계산해야 한다. 이 문제에서는 이러한 계산이 이미 이루어져서, 정답인 "32%"는 전선과 금속관 사이의 최소한의 공간을 보장하기 위한 계산 결과로서 주어진 것이다. 따라서, 이 문제에서는 정답인 "32%"가 주어진 이유를 따로 설명할 필요가 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 보일러의 자동제어에 해당하지 않는 것은?

  1. 온도 제어
  2. 연소 제어
  3. 급수 제어
  4. 위치 제어
(정답률: 77%)
  • 위치 제어는 보일러의 자동제어에 해당하지 않는다. 위치 제어란 보일러의 위치를 제어하는 것으로, 보일러의 작동과는 직접적인 연관이 없다. 따라서 보기 중에서 위치 제어가 정답이다. 반면에 온도 제어, 연소 제어, 급수 제어는 모두 보일러의 작동과 관련된 제어 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 건축설비관계법규

81. 장례식장의 용도로 쓰이는 건축물의 집회실로서 그 바닥 면적이 200m2인 경우 반자의 높이는 최소 얼마 이상이어야 하는가? (단, 기계환기장치를 설치하지 않은 경우)

  1. 2.1m
  2. 2.4m
  3. 2.7m
  4. 4.0m
(정답률: 75%)
  • 반자의 높이를 구하기 위해서는 우선 건축법상 최소한의 천장 높이를 고려해야 한다. 대한민국 건축법에서는 일반적인 건축물의 경우 천장 높이가 2.5m 이상이어야 한다고 규정하고 있다. 따라서 이 문제에서도 최소한의 천장 높이는 2.5m 이상이어야 한다.

    그리고 반자의 높이는 바닥 면적과 천장 높이에 따라 결정된다. 일반적으로는 바닥 면적이 클수록 반자의 높이가 높아져야 하지만, 이 문제에서는 반대로 반자의 높이가 최소한으로 되어야 하므로 바닥 면적이 크더라도 반자의 높이는 최소한으로 유지되어야 한다.

    따라서 바닥 면적이 200m2이고 천장 높이가 최소한의 2.5m 이상이라는 조건에서 반자의 높이를 구해보면 다음과 같다.

    반자의 높이 = (바닥 면적 × 2) ÷ (반지름 × π)

    반지름 = √(바닥 면적 ÷ π) = √(200 ÷ 3.14) ≈ 8.99m

    반자의 높이 = (200 × 2) ÷ (8.99 × 3.14) ≈ 4.0m

    따라서 이 문제에서 정답은 "4.0m"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 외기에 직접 면하고 1층 또는 지상으로 연결된 출입문을 방풍구조로 하지 않을 수 있는 경우에 해당하지 않는 것은?

  1. 다세대주택의 출입문
  2. 너비 1.5m 이하의 출입문
  3. 바닥면적 300m2 이하의 개별 점포의 출입문
  4. 사람의 통행을 주목적으로 하지 않는 출입문
(정답률: 58%)
  • 외기에 직접 면하고 1층 또는 지상으로 연결된 출입문을 방풍구조로 하지 않을 수 있는 경우는 건물의 크기와 용도에 따라 규정이 달라집니다. 그 중에서도 너비 1.5m 이하의 출입문은 건물의 크기와 용도에 상관없이 방풍구조를 하지 않아도 되는 예외적인 경우입니다. 따라서 이 보기에서는 너비 1.5m 이하의 출입문이 해당하지 않는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 건축물의 에너지절약 설계기준에 따른 건축부문의 권장사항으로 옳지 않은 것은?

  1. 공동주택은 인동간격을 넓게 하여 저층부의 일사 수열량을 증대시킨다.
  2. 건물의 창호는 가능한 작게 설계하고, 특히 열손실이 많은 북측의 창면적은 최소화한다.
  3. 건축물의 체적에 대한 외피면적의 비 또는 연면적에 대한 외피면적의 비는 가능한 그게 한다.
  4. 거실의 충고 및 반자 높이를 실의 용도와 기능에 지장을 주지 않는 범위 내에서 가능한 낮게 한다.
(정답률: 73%)
  • "건축물의 체적에 대한 외피면적의 비 또는 연면적에 대한 외피면적의 비는 가능한 그게 한다."는 옳은 권장사항이다.

    이유는 건축물의 외피면적이 작을수록 열손실이 적어지기 때문이다. 따라서 건축물의 체적이 크더라도 외피면적을 작게 설계하여 에너지를 절약할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 건축허가신청에 필요한 설계도서 중 배치도에 표시하여야 할 사항에 속하지 않는 것은?

  1. 축척 및 방위
  2. 주차장 규모
  3. 공기공지 및 조경계획
  4. 주차동선 및 옥외주차계획
(정답률: 68%)
  • 주차장 규모는 건축물의 배치와 관련이 있으며, 건축물의 크기와 용도에 따라 적절한 주차장 규모를 계획해야 합니다. 따라서 건축물의 배치와 관련이 없는 것이 아니며, 건축허가신청에 필요한 설계도서 중 배치도에 표시하여야 할 사항에 속하지 않는 것은 아닙니다. 따라서 정답은 "주차장 규모"가 아닙니다.
  • 주차장규모는 건축계획서엔 포함되지만 배치도엔 포함되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 100세대 이상의 아파트를 신축하는 경우 시간당 최소 몇 회 이상의 환기가 이루어질수 있도록 자연환기설비 또는 기계환기설비를 설치하여야 하는가?

  1. 0.5회
  2. 0.7회
  3. 1.2회
  4. 1.5회
(정답률: 71%)
  • 100세대 이상의 아파트를 신축하는 경우, 건축법 시행규칙 제27조에 따라 자연환기설비 또는 기계환기설비를 설치하여야 합니다. 이때, 시간당 최소 0.5회 이상의 환기가 이루어져야 합니다. 이는 건물 내부의 공기를 적절하게 교환하여 건강하고 쾌적한 실내환경을 유지하기 위한 규정입니다. 따라서, 정답은 "0.5회"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 소방시설 중 경보설비에 속하지 않는 것은?

  1. 누전경보기
  2. 비상방송설비
  3. 자동화재속보설비
  4. 무선통신보조설비
(정답률: 81%)
  • 무선통신보조설비는 소방시설의 경보설비에 속하지 않습니다. 이는 주로 소방대원들 간의 통신이나 재난 상황에서의 외부와의 통신을 위한 장비로 사용됩니다. 반면, 누전경보기, 비상방송설비, 자동화재속보설비는 모두 소방시설의 경보설비에 속하며, 각각 전기사고, 비상상황 발생 시 안내 및 경보, 화재 발생 상황을 신속하게 파악하기 위한 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 지하층의 구조 및 설비와 관련된 기준 내용 중 거실의 비닥면적의 합계로 설치기준을 정하는 것은?

  1. 방화구획
  2. 환기설비
  3. 피난계단
  4. 식수공급을 위한 급수전
(정답률: 54%)
  • 거실의 비닥면적의 합계로 설치기준을 정하는 것은 환기설비와 관련된 기준입니다. 이는 거실 내부의 공기를 신선한 공기로 교체하고, 불쾌감을 줄이며 건강한 실내환경을 유지하기 위한 것입니다. 따라서 거실의 크기와 사용 인원에 따라 적절한 환기설비를 설치하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 다음 중 방화구조에 해당하지 않는 것은?

  1. 심벽에 흙으로 맞벽치기 한 것
  2. 철망모르타르로서 그 바름두께가 1.5cm인 것
  3. 시멘트모르타르위에 타일을 붙인 것으로서 그 두께의 합계가 3cm인 것
  4. 석고판위에 시멘트모르타르 또는 회반죽을 바른 것으로서 그 두께의 합계가 3cm인 것
(정답률: 64%)
  • 방화구조에 해당하지 않는 것은 "철망모르타르로서 그 바름두께가 1.5cm인 것"이다. 이는 방화벽의 강도를 충분히 보장하지 못하기 때문이다. 방화벽은 화재 발생 시 화염과 열을 격리하여 인명과 재산을 보호하기 위한 것이므로, 충분한 강도와 두께가 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 다음은 비상용승강기의 승강장 구조에 관한 기준 내용이다. ()안에 알맞은 것은?

  1. 4m2
  2. 5m2
  3. 6m2
  4. 8m2
(정답률: 84%)
  • 이미지에서 보이는 승강장의 크기는 2m x 3m = 6m2 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 건축물의 에너지절약 계기준상 단열계획에 대한 건축부문의 권장사항으로 옳지 않은 것은?

  1. 외벽 부위는 내단열로 시공한다.
  2. 외피의 모서리 부분은 열교과 발생하지 않도록 단열재를 연속적으로 설치하고 충분히 단열되도록 한다.
  3. 발코니 확장을 하는 아파트에는 단열성이 우수한 로이복층창이나 삼중창 이상의 단열성을 갖는 찬호를 설치한다.
  4. 건물 옥상에는 조경을 하여 최상층 지붕의 열저항을 높이고, 옥상면에 직접 도달하는 일사를 차단하여 냉방부하를 감소시킨다.
(정답률: 80%)
  • "외피의 모서리 부분은 열교과 발생하지 않도록 단열재를 연속적으로 설치하고 충분히 단열되도록 한다."가 옳지 않은 것이다. 외피의 모서리 부분은 열교과가 발생하기 쉬우므로, 단열재를 연속적으로 설치하여 충분한 단열성을 확보해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 업무시설로서 건축허가등을 함에 있어서 미리 소방본부장 또는 소방서장의 동의를 받아야 하는 대상 건축물의 연면적 기준은?

  1. 연면적이 200m2 이상인 건축물
  2. 연면적이 400m2 이상인 건축물
  3. 연면적이 600m2 이상인 건축물
  4. 연면적이 800m2 이상인 건축물
(정답률: 59%)
  • 연면적이 400m2 이상인 건축물은 대개 대규모 상업시설이나 공공시설 등으로 인명피해가 크기 때문에 소방안전에 대한 관리가 필요하다고 판단되어 소방본부장 또는 소방서장의 동의를 받아야 한다. 따라서 이 기준을 넘는 건축물은 미리 소방서와 협의하여 안전한 건축물을 건축할 수 있도록 해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 문화 및 집회시설 중 공연장의 개별 관람석의 바닥면적이 500m2인 경우 개별 관람석 출구의 유효너비의 합계는 최소 얼마 이상이어야 하는가?

  1. 1m
  2. 2m
  3. 3m
  4. 4m
(정답률: 66%)
  • 개별 관람석 출구의 유효너비는 관람객이 비상시에 빠르게 대피할 수 있도록 출구의 폭을 말한다. 따라서 출구의 유효너비는 출구의 너비에서 문이 차지하는 너비를 뺀 값이다.

    500m2의 바닥면적을 가진 개별 관람석은 대형 공연장이라고 가정할 수 있다. 이러한 대형 공연장에서는 대규모의 관객들이 모여 공연을 관람하므로, 비상시 대피를 위한 출구의 유효너비는 충분히 확보되어야 한다.

    따라서, 출구의 유효너비의 합계는 최소 3m 이상이어야 한다. 이는 출구의 너비가 1m일 경우, 문이 차지하는 너비를 고려하여 출구의 유효너비가 0.5m 이상이 되도록 출구를 설치하면 출구의 유효너비의 합계가 3m 이상이 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 특정소방대상물이 복합건축물인 경우, 공동 소방안전관리자를 선임하여야 하는 연면적 기준은?

  1. 1000m2 이상
  2. 2000m2 이상
  3. 3000m2 이상
  4. 5000m2 이상
(정답률: 66%)
  • 복합건축물은 다양한 용도의 건축물이 하나로 결합된 건축물을 말한다. 이러한 건축물은 다양한 위험요소가 존재하므로 소방안전에 대한 관리가 중요하다. 따라서 연면적이 일정 수준 이상인 복합건축물에서는 공동 소방안전관리자를 선임하여야 한다. 이때, 연면적 기준은 5000m2 이상인 이유는 해당 연면적 이상의 건축물은 대규모이며, 다양한 용도와 위험요소가 존재하기 때문에 공동 소방안전관리자의 역할이 더욱 중요하다고 판단되기 때문이다. 따라서 5000m2 이상의 연면적을 기준으로 공동 소방안전관리자를 선임하여 안전한 건축물 운영을 위해 노력해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 다음 중 대수선에 해당하지 않는 것은?

  1. 기둥을 증설 또는 해제하는 것
  2. 피난계단을 수선 또는 변경하는 것
  3. 미관지구에서 건축물의 담장을 변경하는 것
  4. 아파트의 세대 간 경계벽을 수선 또는 변경하는 것
(정답률: 36%)
  • 아파트의 세대 간 경계벽을 수선 또는 변경하는 것은 대수선과는 관련이 없는 내용입니다. 대수선은 건축물의 외부 형태와 미관을 결정하는 중요한 요소 중 하나로, 건축물의 기둥, 벽, 창문 등의 위치와 비율을 결정합니다. 따라서, 아파트의 세대 간 경계벽을 수선 또는 변경하는 것은 대수선과는 직접적인 연관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 다음은 피난안전구역에 관한 기준 내용이다. ()안에 알맞은 것은?

  1. 15
  2. 20
  3. 30
  4. 40
(정답률: 83%)
  • 피난안전구역은 화재 등 비상상황에서 대피할 수 있는 안전한 장소를 말한다. 이 구역은 건물의 총면적에 따라서 정해진 면적 비율에 따라 설정되는데, 일반적으로 건물의 총면적의 5% 이상이어야 한다. 따라서, 위 그림에서 건물의 총면적이 600제곱미터이므로, 600 x 0.05 = 30 이므로 정답은 "30"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

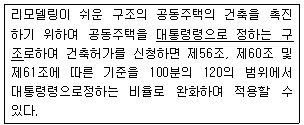

96. 다음은 건축법상 리모델릴에 대비한 특례 등에 관한 기준 내용이다. 밑중 친 대통령령으로 정하는 구조에 해당되지 않는 것은?

  1. 개별 세대 안에서 구획된 실의 개수를 변경할 수 있을 것
  2. 개별 세대 안에서 구획된 실의 크기를 변경할 수 있을 것
  3. 각 세대는 인접한 세대와 수직 방향으로 통합하거나 분할 할 수 있을 것
  4. 구조체에서 건축설비, 내부 마감재료 및 외부 마감재료를 분리할 수 없을 것
(정답률: 58%)
  • "구조체에서 건축설비, 내부 마감재료 및 외부 마감재료를 분리할 수 없을 것"은 건축법상 리모델링에 대한 특례 등에 관한 기준 내용 중에서 해당되지 않는 것이다. 이유는 구조체에서 건축설비, 내부 마감재료 및 외부 마감재료를 분리할 수 없다는 것은 건축물의 안전성과 건축물의 기능성을 보장하기 위한 것이기 때문이다. 다른 보기들은 리모델링 시 개별 세대 안에서 구획된 실의 개수나 크기를 변경하거나, 각 세대를 분할하거나 통합하는 것은 가능하지만, 구조체에서 건축설비, 내부 마감재료 및 외부 마감재료를 분리할 수 없다는 것은 건축법상 리모델링에 대한 특례 등에 관한 기준 내용 중에서 해당되지 않는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 건축법령상 단독주택에 해당하지 않는 것은?

  1. 공관
  2. 기숙사
  3. 다중주택
  4. 다가구주택
(정답률: 71%)
  • 건축법령상 단독주택은 주택으로서 거주목적으로 사용되는 건물을 말합니다. 그러나 기숙사는 학생, 교직원 등이 일시적으로 거주하는 시설로서, 주거목적이 아닌 교육목적으로 사용되는 시설입니다. 따라서 기숙사는 건축법령상 단독주택에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 다음 중 6층 이상의 거실면적의 합계가 6000m2인 경우, 설치하여야 하는 승용승강기의 최소 대수가 가장 많은 것은? (단, 8인승 승용승강기의 경우)

  1. 업무시설
  2. 숙박시설
  3. 문화 및 집회시설 중 전시장
  4. 문화 및 집회시설 중 공연장
(정답률: 63%)
  • 6층 이상의 거실면적의 합계가 6000m2인 경우, 최소한 8인승 승용승강기 2대 이상이 필요하다. 따라서, 승강기 대수를 최대화하기 위해서는 한 대의 승강기로 수용 가능한 인원이 많은 공연장이나 전시장이 아닌, 업무시설이나 숙박시설이 적합하다. 그러나 업무시설이나 숙박시설은 대개 6층 이상의 거실면적이 크지 않기 때문에, 이 경우에는 문화 및 집회시설 중 공연장이 가장 적합하다. 공연장은 대개 많은 인원을 수용할 수 있으며, 승강기 대수를 최대화하기에 적합한 시설이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 공동주택과 오피스텔의 난방설비를 개별난방방식으로 하는 경우에 관한 기준 내용으로 옳지 않은 것은?

  1. 보일러의 연도는 내화구조로서 공동연도로 설치할 것
  2. 보일러실의 윗부분에는 그 면적이 0.5m2 이상인 환기창을 설치할 것
  3. 전기보일러의 경우, 보일러실의 윗부분에 지름 10cm 이상의 공기흡입구를 설치할 것
  4. 오피스텔의 경우에는 난방구획보다 내화구조로 된 벽ㆍ바닥과 갑종방화문으로 된 출입문으로 구획할 것
(정답률: 66%)
  • "전기보일러의 경우, 보일러실의 윗부분에 지름 10cm 이상의 공기흡입구를 설치할 것"이 옳지 않은 것이다. 전기보일러는 연소 과정이 없기 때문에 환기가 필요하지 않다. 따라서 공기흡입구를 설치할 필요가 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 문화 및 집회시설 중 공연장으로서 모든 총에 스프링클러 설비를 설치하여야 하는 최소 수용인원은?

  1. 100명
  2. 200명
  3. 300명
  4. 400명
(정답률: 72%)
  • 100명은 국내 건축법상 공연장으로 분류되는 시설의 최소 수용인원이다. 이러한 시설은 스프링클러 설비를 필수적으로 설치해야 하며, 이는 화재 발생 시 인명 피해를 최소화하기 위한 안전장치이다. 따라서 문화 및 집회시설 중 공연장으로 분류되는 시설은 최소 수용인원이 100명 이상인 경우 스프링클러 설비를 설치해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
