초음파비파괴검사기능사 필기 기출문제복원 (2005-01-30)

초음파비파괴검사기능사
(2005-01-30 기출문제)

목록

1과목: 초음파탐상시험법

1. 초음파 탐상기의 성능 중 반사원에 대하여 화면상에 반사 에코가 나타나는 위치가 반사원의 실제 위치와 동일한지에 대한 성능 측정방법은?

  1. 증폭직선성
  2. 시간축직선성
  3. 거리진폭특성
  4. 분해능
(정답률: 알수없음)
  • 초음파 탐상기는 송신부에서 발생한 초음파가 반사되어 돌아오는 시간을 측정하여 대상물체의 위치를 파악합니다. 이때, 성능 중 하나인 반사원의 위치 정확도를 측정하기 위해서는 화면상에 나타나는 반사 에코가 실제 반사원의 위치와 일치해야 합니다.

    이를 측정하기 위해 사용되는 성능 측정 방법 중 하나가 "시간축직선성"입니다. 시간축직선성은 초음파가 송신부에서 발생하여 반사되어 돌아오는 시간을 정확하게 측정할 수 있는 능력을 의미합니다. 따라서, 이 성능이 우수할수록 화면상에 나타나는 반사 에코가 실제 반사원의 위치와 일치할 확률이 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 방사선발생장치를 장시간 사용하지 않을 때 보관시 조치할 행동은?

  1. 방사선 발생관을 기름칠하여 둔다.
  2. 1개월에 1회정도 예열하여 준다.
  3. 저온창고에 보관하여 둔다.
  4. 발생장치 전체를 방수처리하여 준다.
(정답률: 57%)
  • 방사선 발생장치는 오랜 기간 사용하지 않으면 내부에 물이 쌓여 부식될 수 있으며, 이로 인해 발생하는 문제를 예방하기 위해 1개월에 1회정도 예열하여 줍니다. 이는 물기를 제거하고 내부를 건조하게 유지하여 부식을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 브라운관에 나타난 에코높이가 브라운관 높이의 50%일 때 감쇠기를 조정하여 6dB 낮추면 에코높이는 브라운관 높이의 몇 %로 떨어지는가? (단, reject는 off 위치에 있다.)

  1. 50%
  2. 25%
  3. 12.5%
  4. 5%
(정답률: 알수없음)
  • 감쇠기를 조정하여 6dB를 낮추면 에코높이는 원래의 1/4가 됩니다. 따라서, 에코높이는 브라운관 높이의 25%가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 초음파탐상시험에서 주파수 f, 속도 V, 두께를 t 라 할 때 기본 공진주파수를 나타내는 식은?

  1. f = V / 2t
  2. f = V · t
  3. f = V / f
  4. f = t / V
(정답률: 50%)
  • 초음파탐상시험에서 기본 공진주파수는 반사파와 진행파가 서로 상쇄되어 최소가 되는 주파수를 말합니다. 이 때, 반사파와 진행파가 상쇄되기 위해서는 반사파와 진행파의 이동거리가 정확히 일치해야 합니다. 이를 위해서는 반사파가 물체 내부에서 왕복하는 시간이 진행파가 물체를 통과하는 시간과 정확히 일치해야 합니다. 이러한 조건을 만족하기 위해서는 기본 공진주파수가 다음과 같은 식으로 나타낼 수 있습니다.

    f = V / 2t

    여기서 V는 초음파의 속도를, t는 물체의 두께를 나타냅니다. 이 식은 반사파와 진행파의 이동거리가 정확히 일치하는 조건을 만족하기 위한 것으로, 기본 공진주파수를 나타내는 가장 간단하고 명료한 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 비파괴검사법 중 시험체의 내부와 외부에 압력차를 만들어 유체가 결함을 통해 흘러 들어가거나 나오는 것을 감지하는 방법으로 압력 용기나 배관 등에 주로 적용하는 시험법은?

  1. 침투탐상시험법
  2. 누설검사법
  3. 자분탐상시험법
  4. 초음파탐상시험법
(정답률: 알수없음)
  • 누설검사법은 시험체의 내부와 외부에 압력차를 만들어 유체가 결함을 통해 흘러 들어가거나 나오는 것을 감지하는 비파괴검사법입니다. 따라서 압력 용기나 배관 등에 결함이 있는지를 확인하는 데에 적용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 음향 임피던스(Z)는 밀도(ρ)와 속도(C)의 관계로 나타낼 수 있다. 이 관계를 올바르게 표시한 식은?

  1. Z = ρ + C
  2. Z = ρ ÷ C
  3. Z = ρ - C
  4. Z = ρ × C
(정답률: 73%)
  • 음향파는 매질 내에서 전달되는 파동이므로, 매질의 밀도와 속도에 따라서 전달되는 속도와 방향이 결정된다. 이에 따라서 음파의 전달 특성이 달라지게 되는데, 이를 나타내는 값이 음향 임피던스이다. 음향 임피던스는 매질의 밀도와 속도의 곱으로 나타낼 수 있으며, 따라서 올바른 식은 "Z = ρ × C"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 초음파 탐상기에서 단위시간에 탐상기가 발생하는 펄스의 수를 무엇이라 하는가?

  1. 펄스의 길이
  2. 펄스 회복시간
  3. 공명주파수
  4. 펄스 반복주파수
(정답률: 80%)
  • 초음파 탐상기에서는 일정한 주기로 펄스를 발생시켜 신호를 보내고, 이 신호가 물체에 반사되어 돌아오면 그 신호를 다시 받아서 거리나 물체의 특성 등을 파악합니다. 이때, 단위시간에 발생하는 펄스의 수를 펄스 반복주파수라고 합니다. 이는 초음파 탐상기에서 발생하는 펄스의 주기를 나타내며, 이 주기가 짧을수록 더 자주 펄스가 발생하므로 펄스 반복주파수가 높아집니다. 따라서, 펄스 반복주파수는 초음파 탐상기의 성능을 나타내는 중요한 지표 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 방사선투과시험에서 방사선이 검사체와의 상호 작용에 의해 발생되는 직접적인 효과가 아닌 것은?

  1. 전자쌍 생성(Pair production)
  2. 콤프톤 산란(Compton scattering)
  3. 경사효과(Heel effect)
  4. 광전효과(Photoelectric effect)
(정답률: 알수없음)
  • 경사효과는 방사선이 두꺼운 물체를 투과할 때 발생하는 현상으로, 방사선이 두꺼운 물체를 투과하면서 에너지가 감소되어 방사선의 강도가 약해지는 현상입니다. 이는 방사선이 두꺼운 물체를 통과할 때, 물체의 두께에 따라 방사선이 더 많이 흡수되는 영향으로 발생합니다. 따라서 검사체의 두께나 형태에 따라 방사선의 강도가 달라지는 경사효과는 검사체와의 상호 작용에 의한 직접적인 효과가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 초음파의 진동자가 만드는 음장을 설명한 것 중 옳은 것은?

  1. 가까운 거리에서는 복잡한 모양을 나타내지만 먼거리에서는 비교적 단순하다.
  2. 가까운 거리에서는 단순한 모양을 나타내지만 먼거리에서는 비교적 복잡하다.
  3. 가까운 거리에서나 먼거리에서나 비교적 복잡하다.
  4. 가까운 거리에서나 먼거리에서나 비교적 단순하다.
(정답률: 알수없음)
  • 초음파의 진동자가 만드는 음장은 파동 형태를 띠고 있으며, 가까운 거리에서는 파동의 세부적인 모양이 뚜렷하게 나타나기 때문에 복잡한 모양을 나타내지만, 먼 거리에서는 파동의 세부적인 모양이 흐려져서 비교적 단순한 모양으로 나타납니다. 이는 파동이 진행하는 동안 에너지의 손실이 발생하기 때문에 발생하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 형광침투탐상시험시 수세법이 후유화법과 다른 점은?

  1. Al합금 부품에 많이 사용할 수 있다.
  2. 현상하기 전에 과잉침투액 제거가 필요치 않다.
  3. 유제로 형성되어 있다.
  4. 유화제의 적용이 필요치 않다.
(정답률: 65%)
  • 수세법은 유화제를 사용하지 않고도 형광침투 검사를 할 수 있는 방법이기 때문에 유화제의 적용이 필요치 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 탐촉자로부터 결함위치에 따라 음향감쇠로 인하여 에코크기가 달라지는 것을 보상해주는 것은?

  1. 산란감쇠보정
  2. 저면반사보정
  3. 에코강도보정
  4. 거리진폭보정
(정답률: 37%)
  • 거리진폭보정은 탐촉자로부터 발생한 에코 신호의 크기가 결함 위치에 따라 감쇠되는 것을 보상해주는 기술입니다. 이는 에코 신호의 진폭이 결함 위치에 따라 달라지기 때문에 발생하는 문제를 해결하기 위한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 교정된 A스캔 탐상기 스크린에 시험체의 끝부분을 나타내는 지시는?

  1. Hash
  2. 송신 펄스
  3. 옆면 에코
  4. 저면 에코
(정답률: 90%)
  • 정답은 "저면 에코"입니다. 이는 시험체의 끝부분이 스크린 하단에 위치하고 있기 때문입니다. 저면 에코는 시험체의 끝부분에서 발생하는 반사파가 지표면과 수직으로 반사되어 탐지되는 현상으로, 지표면과의 거리가 가까울수록 스크린 하단에 위치하게 됩니다. 따라서 교정된 A스캔 탐상기 스크린에서 시험체의 끝부분을 나타내는 지시는 저면 에코입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 결함의 형태를 추정하는데 가장 효과적인 주사방법은?

  1. 전후 주사
  2. 좌우 주사
  3. 회전 주사
  4. 탠덤 주사
(정답률: 54%)
  • 회전 주사는 결함의 형태를 가장 정확하게 추정할 수 있는 방법 중 하나입니다. 이는 회전 주사를 통해 물체를 모든 각도에서 촬영하고, 그림자의 모양과 크기를 비교하여 결함의 위치와 형태를 파악할 수 있기 때문입니다. 따라서 회전 주사는 결함 진단에 매우 유용한 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 초음파탐상시험에서 다음 중 초음파의 진행에 영향을 미치는 요인중에서 그 효과가 가장 적은 것은?

  1. 표면거칠기
  2. 시험편의 크기
  3. 결정입자의 크기
  4. 불연속의 방향과 위치
(정답률: 50%)
  • 초음파탐상시험에서 시험편의 크기는 초음파의 진행에 영향을 미치는 요인 중에서 가장 적은 효과를 가지는데, 이는 초음파가 공기나 다른 매질과의 경계면에서 반사되는 경우가 많기 때문입니다. 따라서 시험편의 크기가 작더라도 초음파는 경계면에서 반사되어 결함을 탐지할 수 있습니다. 반면에 다른 요인들은 결함의 크기, 위치, 방향 등에 따라 초음파의 진행에 영향을 미치기 때문에 더 큰 효과를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 판재에 경사각 탐촉자를 사용하여 검사할 때 검출하기 어려운 결함은?

  1. 군집되어 있는 작은 불연속
  2. 표면과 평행한 라미네이션
  3. 불규칙한 형태의 개재물
  4. 표면에서 수직으로 발생된 균열
(정답률: 84%)
  • 판재에 경사각 탐촉자를 사용하여 검사할 때, 탐촉자는 표면과 수직으로 움직이기 때문에 표면과 평행한 결함은 검출하기 어렵습니다. 따라서 "표면과 평행한 라미네이션"은 검출하기 어려운 결함 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

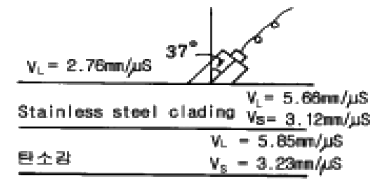

16. 그림과 같이 플라스틱 쐐기의 입사각이 37°인 탐촉자로 탄소강내에 진행하는 횡파의 굴절각을 구하면 얼마인가?

  1. 약 40°
  2. 약 45°
  3. 약 50°
  4. 약 55°
(정답률: 알수없음)
  • 플라스틱 쐐기의 입사각이 37°이므로, 횡파와 수직인 면에서의 굴절각은 사인 법칙에 의해 다음과 같이 구할 수 있다.

    sin(37°)/sin(90°-θ) = 1.50 (탐촉자의 굴절률)

    sin(90°-θ) = sin(53°)/1.50

    θ = 45° (소수점 이하 반올림)

    따라서, 횡파의 굴절각은 약 45°이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 초음파탐상시험시 대역폭(band width)을 감소시키면?

  1. 탐상장치의 감도가 증가된다.
  2. 탐상장치의 감도가 감소된다.
  3. 대역폭과 감도와는 관련이 없다.
  4. 주파수가 낮아진다.
(정답률: 알수없음)
  • 초음파탐상시험에서 대역폭을 감소시키면, 탐상장치는 좁은 주파수 범위에서 신호를 수신하게 됩니다. 이는 노이즈나 다른 간섭 신호를 제거하고, 탐상장치의 감도를 증가시키는 효과가 있습니다. 따라서, 정답은 "탐상장치의 감도가 증가된다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 초음파의 파장에 대한 올바른 설명은?

  1. 속도에 반비례하고 주파수에 비례한다.
  2. 속도에 주파수를 곱한 것과 같다.
  3. 속도와 주파수에 비례한다.
  4. 속도에 비례하고 주파수에 반비례한다.
(정답률: 알수없음)
  • 정답은 "속도에 비례하고 주파수에 반비례한다."입니다.

    초음파는 고주파 소리로, 파장이 짧습니다. 파장은 속도와 주파수의 곱으로 결정됩니다. 속도가 빠를수록 파장이 짧아지고, 주파수가 높을수록 파장이 짧아집니다. 따라서 초음파는 속도에 비례하고 주파수에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 초음파탐상시험 중 수침법에서 첫번 째 저면 반사파 앞에 많은 표면 지시파가 생길 때의 제거 방법은?

  1. 주파수를 높이면 된다.
  2. 집중렌즈를 사용한다.
  3. Reject를 쓴다.
  4. 물거리를 증가시키면 된다.
(정답률: 알수없음)
  • 물거리를 증가시키면 초음파 파장이 더 많은 거리를 이동하게 되어 첫 번째 저면 반사파와 표면 지시파가 서로 구분되어 나타나게 됩니다. 따라서 표면 지시파를 제거할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 물질 중에서 음향 임피던스가 가장 높은 것은?

  1. 철
  2. 물
  3. 공기
  4. 알루미늄
(정답률: 60%)
  • 음향 임피던스는 매질의 밀도와 음속에 비례합니다. 따라서 밀도와 음속이 높은 물질일수록 음향 임피던스가 높아집니다. 철은 밀도와 음속이 높은 금속으로, 다른 보기에 비해 음향 임피던스가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상관련규격

21. 초음파탐상시험에서 damping을 증가시키면?

  1. 분해능이 높아진다.
  2. 펄스높이가 증가한다.
  3. 펄스길이가 증가한다.
  4. 전체 탐상감도가 높아진다.
(정답률: 73%)
  • 초음파탐상시험에서 damping을 증가시키면, 펄스의 에너지가 감소하게 되어 펄스의 길이가 짧아지고, 이로 인해 분해능이 높아지게 됩니다. 즉, 물체 내부의 작은 결함이나 구조물의 세부적인 부분까지 더욱 정확하게 탐지할 수 있게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 침투탐상시험시의 가장 적합한 순서는?

  1. 침투 → 세정 → 건조 → 현상
  2. 현상 → 세정 → 침투 → 건조
  3. 세정 → 현상 → 침투 → 건조
  4. 건조 → 침투 → 세정 → 현상
(정답률: 알수없음)
  • 침투 → 세정 → 건조 → 현상 순서가 가장 적합한 이유는 다음과 같습니다.

    1. 침투: 침투액을 적용하여 시료 내부로 침투시킵니다. 이 단계에서 시료 내부의 결함이나 구조 등을 파악할 수 있습니다.

    2. 세정: 침투액이 시료 내부에 침투한 후, 침투액을 제거하고 시료 표면을 깨끗하게 세정합니다. 이 단계에서 시료 표면의 오염물질이나 침투액이 제거되어 현상 과정에서 발생할 수 있는 오차를 최소화할 수 있습니다.

    3. 건조: 세정된 시료를 건조시켜 침투액이 완전히 제거됩니다. 이 단계에서 시료 내부의 침투액이 완전히 제거되어 현상 과정에서 발생할 수 있는 오차를 최소화할 수 있습니다.

    4. 현상: 시료 내부의 결함이나 구조를 파악하기 위해 현상액을 적용합니다. 이 단계에서 시료 내부의 결함이나 구조를 명확하게 파악할 수 있습니다.

    따라서, 침투 → 세정 → 건조 → 현상 순서가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 초음파 탐상기에서 수신부로서의 역할만 하는 것은?

  1. 탐촉자
  2. 증폭기
  3. 고주파 케이블
  4. 펄스 발진기
(정답률: 50%)
  • 초음파 탐상기에서는 탐촉자를 통해 초음파를 발생시키고, 이를 수신하여 신호를 처리하는데, 이때 신호를 증폭하여 더 강한 신호로 변환해주는 역할을 하는 것이 증폭기입니다. 따라서 증폭기는 초음파 탐상기에서 수신부로서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 초음파 탐상기의 특성 중 근거리 분해능이란?

  1. 초음파 음속에 평행한 방향의 불연속을 검출할 수 있는 능력
  2. 미세한 금속조직으로 된 단조품의 중심에 놓인 불연속을 검출할 수 있는 능력
  3. 표면의 약간 긁힌 자국을 검출할 수 있는 능력
  4. 검사체의 입사면 바로 밑에 있는 불연속을 검출할 수 있는 능력
(정답률: 알수없음)
  • 근거리 분해능은 초음파 탐상기가 검사체의 입사면 바로 밑에 있는 불연속을 검출할 수 있는 능력을 말합니다. 이는 초음파가 진행하는 속도가 빠르기 때문에 검사체의 표면에서 반사되는 초음파와 바로 밑에 있는 불연속에서 반사되는 초음파의 시간 차이가 매우 작기 때문에 가능합니다. 따라서 근거리 분해능은 검사체의 표면에서부터 일정 깊이 이내의 불연속을 검출하는 능력으로 이해할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 진동자의 직경이 작을수록 빔의 분산은 어떻게 되는가?

  1. 감소한다.
  2. 증가한다.
  3. 변화가 없다.
  4. 증가와 감소를 반복한다.
(정답률: 46%)
  • 진동자의 직경이 작을수록 빔의 진동이 더욱 민감해지기 때문에 빔의 분산이 증가하게 됩니다. 따라서 직경이 작을수록 빔의 분산은 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. KS B 0896에 따라 경사각탐상시험을 할 때, 결함 분류를 위한 에코높이 구분선의 작성에 관한 사항이다. 다음 중 틀린 것은?

  1. 실제로 사용하는 탐촉자를 사용하여 작성한다.
  2. A2형계 표준 시험편을 사용할 때 ø4×4mm의 표준구멍을 사용한다.
  3. 초기 에코높이 구분선과 12dB 씩 다른 에코높이 구분선을 3개 이상 작성한다.
  4. 작성된 에코높이 구분선은 눈금판에 기입한다.
(정답률: 70%)
  • "작성된 에코높이 구분선은 눈금판에 기입한다."는 틀린 내용입니다.

    초기 에코높이 구분선과 12dB 씩 다른 에코높이 구분선을 3개 이상 작성하는 이유는, 탐사 중에 발견되는 결함들을 구분하기 위해서입니다. 초기 에코높이 구분선은 결함의 유무를 대략적으로 파악하기 위한 기준선이며, 12dB 씩 다른 에코높이 구분선은 결함의 크기를 구분하기 위한 것입니다. 이렇게 구분선을 작성하면, 결함의 종류와 크기를 더욱 정확하게 분류할 수 있습니다. 따라서, 경사각탐상시험에서는 초기 에코높이 구분선과 12dB 씩 다른 에코높이 구분선을 3개 이상 작성하는 것이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. KS B 0550에 따른 결함지시길이의 정의로 맞는 것은?

  1. 탐촉자의 이동거리에 따라 추정한 흠집의 겉보기 길이
  2. 탐촉자의 이동거리에 의해 추정한 흠집의 실제 길이
  3. 1 스킾된 이동거리를 추정한 흠의 겉보기 길이
  4. 2 스킾된 이동거리를 추정한 흠의 실제 길이
(정답률: 92%)
  • KS B 0550은 표면 결함 검사를 위한 규격으로, 결함지시길이는 결함의 크기를 나타내는 지표입니다. 이 규격에서 결함지시길이는 "탐촉자의 이동거리에 따라 추정한 흠집의 겉보기 길이"로 정의됩니다. 이는 결함을 감지하기 위해 탐촉자가 이동한 거리에 따라 결함의 크기를 추정하는 것을 의미합니다. 따라서 결함의 실제 크기와는 다를 수 있으며, 겉보기 길이로만 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. KS B 0550에 따른 두꺼운 시험체의 탐상면에 수직인 결함을 검출하는데 적당한 주사 방법은?

  1. 전후 주사
  2. 지그재그 주사
  3. 진자 주사
  4. 탠덤 주사
(정답률: 알수없음)
  • KS B 0550은 물리적 결함 검사 방법 중 하나인 촬영 검사 방법에 대한 규정입니다. 이 규정에 따르면, 두꺼운 시험체의 탐상면에 수직인 결함을 검출하기 위해서는 탠덤 주사 방법이 적합합니다.

    탠덤 주사 방법은 시험체의 표면에 수직으로 광선을 쏘아 결함을 검출하는 방법입니다. 이 방법은 전후 주사나 지그재그 주사와 같은 다른 주사 방법에 비해 결함 검출 능력이 뛰어나며, 진자 주사보다는 덜 정확하지만 빠르고 간편하게 검사할 수 있습니다. 따라서 두꺼운 시험체의 탐상면에 수직인 결함을 검출하는데 적합한 방법으로 탠덤 주사 방법이 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 한국산업규격에 따른 강용접부의 경사각 탐상을 하기 위한 장치 조정 절차로서 적당한 것은?

  1. 굴절각 측정 → 입사점 측정 → 시간축 조정 → 에코높이 구분선 작성
  2. 입사점 측정 → 굴절각 측정 → 시간축 조정 → 에코높이 구분선 작성
  3. 시간축 조정 → 굴절각 측정 → 입사점 측정 → 에코높이 구분선 작성
  4. 에코높이 구분선 작성 → 굴절각 측정 → 입사점 측정 → 시간축 조정
(정답률: 75%)
  • 강용접부의 경사각을 측정하기 위해서는 초음파를 이용하여 에코를 발생시키고, 그 에코가 반사되어 돌아오는 시간과 각도를 측정해야 합니다. 따라서, 적절한 조정 절차는 다음과 같습니다.

    1. 입사점 측정: 초음파를 발생시키는 위치를 정확히 측정합니다.
    2. 굴절각 측정: 초음파가 물과 공기 경계면에서 굴절되는 각도를 측정합니다.
    3. 시간축 조정: 초음파가 발생하고 반사되어 돌아오는 시간을 정확히 측정하기 위해 시간축을 조정합니다.
    4. 에코높이 구분선 작성: 측정된 데이터를 기반으로 강용접부의 경사각을 계산하기 위해, 에코높이 구분선을 작성합니다.

    따라서, 정답은 "입사점 측정 → 굴절각 측정 → 시간축 조정 → 에코높이 구분선 작성" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. KS 규격에 따른 경사각탐상에서 탐촉자-용접부 거리를 일정하게 하고 탐촉자에 평행하게 이동시키는 주사 방법은?

  1. 전후주사
  2. 좌우주사
  3. 목돌림주사
  4. 지그재그주사
(정답률: 알수없음)
  • KS 규격에 따른 경사각탐상에서 탐촉자-용접부 거리를 일정하게 유지하면서 탐촉자를 이동시키는 방법은 좌우주사입니다. 좌우주사는 탐촉자를 좌우로 이동시키면서 용접부를 스캔하는 방법으로, 탐촉자와 용접부 사이의 거리를 일정하게 유지할 수 있습니다. 이 방법은 전후주사나 목돌림주사보다 정확한 검사 결과를 얻을 수 있으며, 지그재그주사보다는 더 간단하고 빠른 방법입니다. 따라서 KS 규격에 따른 경사각탐상에서는 좌우주사 방법이 일반적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음은 KS B 0534에 따라 초음파탐상시험시 수직탐상 감도 여유값에 대한 측정방법을 설명한 것이다. 틀린 내용은?

  1. 머신유 등을 사용한다.
  2. STB-G 표준시험편을 사용한다.
  3. 감도 여유값(S) = S0 - S1(dB)이다.
  4. 수침법으로만 측정한다.
(정답률: 55%)
  • 정답은 "수침법으로만 측정한다."가 아닙니다.

    KS B 0534에 따르면 초음파탐상시험시 수직탐상 감도 여유값에 대한 측정방법은 다음과 같습니다.

    1. 머신유 등을 사용하여 시험편의 표면에 접촉시킨다.
    2. STB-G 표준시험편을 사용하여 감도를 조정한다.
    3. 시험편의 각 위치에서 측정하여 감도 여유값(S) = S0 - S1(dB)을 계산한다.

    따라서, 수직탐상 감도 여유값에 대한 측정은 수침법 뿐만 아니라 머신유 등을 사용하여도 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. KS B 0896에 따라 모재 두께가 22mm인 맞대기 용접부를 용접선 위의 주사에 의하여 탐상한 결과, 흠의 최대에코 높이가 제Ⅲ영역에 해당하고 흠의 길이는 5mm 인 것으로 측정되었다. 이 흠의 분류는?

  1. 1 류
  2. 2 류
  3. 3 류
  4. 계약 당사자 사이의 협정에 따른다
(정답률: 17%)
  • 이 흠의 분류는 "3 류"이다. 이유는 KS B 0896에 따르면, 제Ⅲ영역에 해당하는 흠의 최대에코 높이가 20mm 이상 30mm 이하이고, 길이가 5mm 이상 10mm 이하인 경우 "3 류"로 분류된다.

    정답이 "계약 당사자 사이의 협정에 따른다"인 이유는, 용접 부위의 품질 요건은 해당 제품의 용도, 사용 환경, 안전성 등에 따라 다양하게 정해질 수 있기 때문이다. 따라서, 이러한 품질 요건은 제조자와 사용자 간의 계약에서 협의되어야 하며, 이에 따라 흠의 분류 등이 결정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. KS B 0896에 따라 용접부를 경사각탐상하고자 할 때 시험부재가 곡률을 가졌다고 하자. 이에 대한 대비시험편으로 RB-A6를 제작하고자 한다. 내용 중 옳지 않은 것은?

  1. 대비시험편의 곡률반지름은 시험재의 곡률반지름의 0.9배이상 1.5배이하로 한다.
  2. 살두께는 시험재의 2/3이상 1.5배 이하로 한다.
  3. 대비시험편의 살두께가 19mm이하인 경우에는 탐상면이 안쪽인 경우 표준 구멍을 바깥면에 뚫고 탐상면이 바깥인 경우 안쪽에 뚫는다.
  4. 시험재와 초음파 특성이 비슷한 강재로 제작한다.
(정답률: 알수없음)
  • 대비시험편의 살두께가 19mm이하인 경우에는 탐상면이 안쪽인 경우 표준 구멍을 바깥면에 뚫고 탐상면이 바깥인 경우 안쪽에 뚫는다. 이유는 대비시험편의 살두께가 얇을 경우, 탐상면이 안쪽에 위치하면 초음파 파장이 살두께를 통과하지 못하고 반사되어 정확한 검사가 어렵기 때문에 탐상면을 바깥쪽으로 위치시켜야 한다. 반대로 탐상면이 바깥쪽에 위치할 경우, 초음파 파장이 살두께를 통과한 후 시험부재까지 도달하기 때문에 정확한 검사가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. KS D 0040에 따라 건축용 강판 및 평강을 초음파탐상시험할 때의 설명으로 잘못된 것은?

  1. 재료 두께 13mm이하, 나비 180mm이하의 평강에 대하여 규정하고 있다.
  2. 수직법에 따르는 펄스반사법을 탐상방식으로 한다.
  3. 2 진동자 수직탐촉자를 사용한 자동탐상기는 3년이내에 1회 검정한다.
  4. 수동 탐상기는 1년이내에 1회 검정하여야 한다.
(정답률: 알수없음)
  • "재료 두께 13mm이하, 나비 180mm이하의 평강에 대하여 규정하고 있다."가 잘못된 것이 아니라 올바른 설명입니다. 이유는 KS D 0040에서 건축용 강판 및 평강의 초음파탐상시험에 대한 기준을 제시하고 있는데, 이 중에서도 재료 두께와 나비 크기가 일정 이상인 경우에는 다른 방법으로 검사를 해야하기 때문입니다. 따라서 이 기준을 초과하는 경우에는 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. KS B 0896에 따라 판 두께가 75mm 이상으로 주파수 2MHz, 진동자 치수 20x20mm의 탐촉자를 사용하여 경사각 탐상시, 흠의 지시길이를 측정하는 내용으로 맞는 것은?

  1. 좌우주사하여 에코높이가 L선을 넘는 탐촉자 이동거리
  2. 좌우주사하여 에코높이가 M선을 넘는 탐촉자 이동거리
  3. 좌우주사하여 에코높이가 H선을 넘는 탐촉자 이동거리
  4. 좌우주사하여 에코높이가 최대 에코높이의 1/2(-6㏈)을 넘는 탐촉자 이동거리
(정답률: 알수없음)
  • KS B 0896에 따르면, 판 두께가 75mm 이상일 때, 주파수 2MHz, 진동자 치수 20x20mm의 탐촉자를 사용하여 경사각 탐상시, 흠의 지시길이를 측정할 때는 좌우주사하여 에코높이가 최대 에코높이의 1/2(-6㏈)을 넘는 탐촉자 이동거리를 측정해야 합니다.

    이유는, 탐촉자가 흠 부위를 지날 때, 흠 부위에서 반사되는 음파 신호(에코)가 탐촉자에 도달하게 됩니다. 이 때, 에코의 크기는 흠의 크기와 깊이, 그리고 탐촉자와 흠 사이의 각도 등에 따라 달라집니다. 따라서, 탐촉자를 좌우로 이동시켜가며 에코의 크기를 측정하면, 흠의 크기와 깊이를 추정할 수 있습니다.

    그러나, 에코의 크기는 탐촉자와 흠 사이의 각도에 따라 크게 영향을 받습니다. 만약 탐촉자가 흠과 수직에 가까운 각도로 지나가면, 에코의 크기는 작아지게 됩니다. 따라서, 탐촉자를 좌우로 이동시켜가며 에코의 크기를 측정할 때는, 탐촉자와 흠 사이의 각도가 최대가 되는 지점에서 측정해야 합니다. 이 때, 에코의 크기가 최대가 되는 지점은 탐촉자와 흠 사이의 각도가 45도일 때입니다.

    따라서, 좌우주사하여 에코높이가 최대 에코높이의 1/2(-6㏈)을 넘는 탐촉자 이동거리를 측정하는 것은, 탐촉자와 흠 사이의 각도가 최대가 되는 지점에서 에코의 크기를 측정하기 위함입니다. 이 때, 에코높이가 최대 에코높이의 1/2(-6㏈)을 넘는 이유는, 에코의 크기가 작아지는 각도에서는 측정이 어렵기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. KS B 0537에서 게이트의 지연범위를 측정하는 방법에 대한 설명 중 옳은 것은?

  1. 측정범위를 20mm로 조정한다.
  2. 게이트 마커의 기점을 수신펄스에 가까운 점을 설정하여 그 값을 읽는다.
  3. 돌출파 신호펄스의 측정범위를 설정하여 가능한한 최소범위로 설정한다.
  4. 탐상기의 시간축상에 게이트마커를 표시하고 기점조정기로 송신펄스에 가장 가까운 위치로 조정한다.
(정답률: 50%)
  • KS B 0537에서 게이트의 지연범위를 측정하는 방법은 탐상기의 시간축상에 게이트마커를 표시하고 기점조정기로 송신펄스에 가장 가까운 위치로 조정하는 것이다. 이는 게이트가 신호를 측정하는 시간을 정확하게 설정하기 위해서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. KS B 0896의 수직탐촉자 공칭주파수와 진동자의 공칭지름이 맞게 연결된 것은?

  1. 2MHz : 15mm
  2. 2MHz : 30mm
  3. 5MHz : 8mm
  4. 5MHz : 20mm
(정답률: 알수없음)
  • KS B 0896은 초음파 검사를 위한 국가 표준 규격이며, 수직탐촉자는 초음파를 발생시키는 장치입니다. 공칭주파수와 공칭지름은 수직탐촉자의 성능을 나타내는 중요한 요소입니다.

    보기 중에서 공칭주파수가 5MHz인 것은 다른 보기들보다 높은 주파수를 가지고 있습니다. 높은 주파수는 더 짧은 파장을 가지므로 더 높은 해상도를 가집니다. 따라서 더 작은 결함이나 구조물의 세부사항을 더 잘 검출할 수 있습니다.

    또한, 공칭지름이 20mm인 것은 다른 보기들보다 큰 지름을 가지고 있습니다. 큰 지름은 더 넓은 범위의 검사를 가능하게 하며, 더 깊은 깊이까지 탐지할 수 있습니다.

    따라서, KS B 0896의 수직탐촉자 공칭주파수와 진동자의 공칭지름이 맞게 연결된 것은 "5MHz : 20mm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. KS B 0896 강용접부의 초음파탐상 시험방법에 따라 흠의 지시길이 측정 방법으로 맞는 것은?

  1. 최대 에코높이를 나타내는 탐촉자 용접부 거리에서 좌우주사하여 에코높이가 L선을 넘는 탐촉자의 이동거리로 한다.
  2. 최대 에코높이를 나타내는 탐촉자 용접부 거리에서 전후주사하여 에코 높이가 L선을 넘는 탐촉자의 이동거리로 한다.
  3. 최대 에코 높이를 나타내는 탐촉자 용접부 거리에서 좌우 주사하여 에코 높이가 M선을 넘는 탐촉자의 이동거리로 한다.
  4. 최대 에코 높이를 나타내는 탐촉자 용접부 거리에서 전후 주사하여 에코 높이가 M선을 넘는 탐촉자의 이동거리로 한다.
(정답률: 알수없음)
  • 초음파탐상 시험에서 흠의 지시길이는 용접부에서 가장 큰 에코높이를 나타내는 지점에서 측정합니다. 따라서, 최대 에코높이를 나타내는 탐촉자 용접부 거리에서 좌우주사하여 에코높이가 L선을 넘는 탐촉자의 이동거리로 측정하는 것이 올바른 방법입니다. 이는 용접부에서 가장 큰 에코높이를 정확하게 측정하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. STB-G형 감도 표준시험편에 관한 내용 중 검정장치의 하나인 탐촉자의 크기 설명으로 잘못된 것은?

  1. 10MHz에서 지름 14mm
  2. 5MHz에서 지름 20mm
  3. 2.5MHz에서 지름 30mm
  4. 2MHz에서 지름 28mm
(정답률: 44%)
  • 잘못된 것은 "10MHz에서 지름 14mm"입니다.

    STB-G형 감도 표준시험편은 초음파 검사장비의 성능을 평가하기 위한 시험편으로, 검정장치 중 하나인 탐촉자는 시험편의 표면에 접촉하여 초음파를 발생시키고 수신하는 역할을 합니다.

    탐촉자의 크기는 초음파의 주파수에 따라 달라지며, 주파수가 낮을수록 탐촉자의 지름이 커집니다. 따라서 2.5MHz에서 지름 30mm인 것이 올바른 설명입니다.

    10MHz에서 지름 14mm는 주파수가 높은데 비해 탐촉자의 지름이 작아서 올바르지 않은 정보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. KS B 0535에 의한 보통의 주파수대역으로 공칭주파수가 5MHz, 수정진동자의 지름이 20mm인 직접 접촉형 수직탐촉자의 표시방법은?

  1. N5Q20N
  2. N5Q20A
  3. B5Q20N
  4. B5Q20A
(정답률: 50%)
  • KS B 0535에 의한 보통의 주파수대역으로 공칭주파수가 5MHz이므로 "N5"이고, 수정진동자의 지름이 20mm이므로 "Q20"입니다. 이 수직탐촉자는 직접 접촉형이므로 "N"이고, 표시방법은 "N"으로 표시되므로 "N5Q20N"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 외부 침입으로 인한 내부 네트워크를 보호하기 위해서 인증된 대상만 접근을 허용하기 위해 설치하는 것은?

  1. 프락시 서버
  2. 방화벽 서버
  3. 백본 서버
  4. 웹 서버
(정답률: 28%)
  • 방화벽 서버는 외부에서 내부 네트워크로의 침입을 막기 위해 설치되며, 인증된 대상만 접근을 허용하는 보안장치입니다. 따라서 외부 침입으로부터 내부 네트워크를 보호하기 위해 방화벽 서버를 설치하는 것이 적절합니다. 프락시 서버는 인터넷 사용을 보안하고 관리하기 위한 서버, 백본 서버는 네트워크의 중심에 위치하여 데이터 전송을 관리하는 서버, 웹 서버는 웹 페이지를 제공하는 서버입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 인터넷의 기본적인 구조는?

  1. Mianframe 중심 구조
  2. Host 구조
  3. Client/Server 구조
  4. Client/Host 구조
(정답률: 28%)
  • 인터넷은 클라이언트와 서버로 구성된 Client/Server 구조를 기본적인 구조로 가지고 있습니다. 클라이언트는 서비스를 요청하고, 서버는 요청에 대한 응답을 제공하는 역할을 합니다. 이러한 구조로 인터넷은 다양한 서비스를 제공하고, 사용자는 필요한 서비스를 쉽게 이용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 통신망의 구성요소인 통신망 접속카드(Network Interface Card)에 대한 설명은?

  1. 방사형 통신망에서 사용한다.
  2. 비슷한 종류의 통신망들끼리 연결해 준다.
  3. 통신망의 연결점에서 컴퓨터를 접속시키는 요소이다.
  4. 다른 종류의 통신망에 연결된 컴퓨터와 통신 가능하게 한다.
(정답률: 20%)
  • 통신망 접속카드는 컴퓨터와 통신망의 연결점에서 컴퓨터를 접속시키는 요소입니다. 즉, 컴퓨터와 통신망을 연결하기 위한 인터페이스 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 현재 사용되는 인터넷 검색엔진이 아닌 것은?

  1. 엠파스
  2. 심마니
  3. 네이버
  4. 하늘이
(정답률: 25%)
  • 정답은 "하늘이"입니다. "엠파스", "심마니", "네이버"는 현재 사용되는 인터넷 검색엔진이지만, "하늘이"는 존재하지 않는 검색엔진입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 정상적인 프로그램의 처리를 일시적으로 중지시키는 것은?

  1. 스풀링(spooling)
  2. 인터럽트(interrupt)
  3. 스케줄링(scheduling)
  4. 페이징(paging)
(정답률: 알수없음)
  • 인터럽트는 CPU가 현재 실행 중인 프로그램의 처리를 일시적으로 중지시키고, 우선순위가 높은 다른 작업을 처리하도록 하는 기능입니다. 따라서 정상적인 프로그램의 처리를 일시적으로 중지시키는 것은 인터럽트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 기계적 성질이 서로 비례하는 것은?

  1. 강도-경도
  2. 취성-연성
  3. 경도-취성
  4. 경도-인성
(정답률: 알수없음)
  • 강도는 재료가 얼마나 단단하고 강한지를 나타내는 성질이며, 경도는 재료의 표면이 얼마나 단단한지를 나타내는 성질입니다. 따라서 강도가 높을수록 경도도 높아지는 경향이 있어 "강도-경도"가 서로 비례하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 금속의 소성변형에 속하지 않는 것은?

  1. 단조
  2. 인발
  3. 압연
  4. 주조
(정답률: 알수없음)
  • 주조는 금속을 용융 상태에서 주형에 부어 형상을 만드는 공정으로, 소성변형에 속하지 않습니다. 단조, 인발, 압연은 모두 금속을 압력이나 열에 의해 형상을 바꾸는 소성변형 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 인장시험에서 시험 전 표점거리가 50mm의 시험편을 시험 후 절단된 표점거리를 측정하여 65mm가 되었을 때 시험편의 연신율은?

  1. 10%
  2. 20%
  3. 30%
  4. 40%
(정답률: 알수없음)
  • 연신율은 (절단 후 길이-원래 길이)/원래 길이 × 100 으로 계산됩니다. 따라서 이 문제에서는 (65-50)/50 × 100 = 30% 가 됩니다. 즉, 시험편이 50mm에서 15mm 증가하여 65mm가 되었으므로, 이는 원래 길이의 30% 증가한 것입니다. 따라서 연신율은 30%가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 금(Au)에서 순금을 나타내는 것은?

  1. 12K
  2. 16K
  3. 18K
  4. 24K
(정답률: 55%)
  • 금(Au)에서 순금을 나타내는 것은 "24K"입니다. 이는 금의 순도를 나타내는데, 24K는 100% 순도를 의미합니다. 다른 보기들은 금의 순도가 더 낮기 때문에 순금이 아닙니다. 예를 들어, 18K는 금의 순도가 75%이고, 나머지 25%는 다른 금속으로 이루어져 있습니다. 따라서, 순금을 나타내는 것은 24K입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 금속의 응고 과정을 가장 잘 설명한 것은?

  1. 결정핵의 생성 → 결정의 성장 → 결정입계 형성
  2. 결정의 성장 → 결정입계 형성 → 결정핵의 생성
  3. 결정입계 형성 → 결정핵의 생성 → 결정의 성장
  4. 결정핵의 생성 → 결정입계 형성 → 결정의 성장
(정답률: 알수없음)
  • 금속이 응고되는 과정에서 먼저 결정핵이 생성되어야 합니다. 이후에는 결정의 성장이 이루어지고, 결정입계가 형성됩니다. 따라서 "결정핵의 생성 → 결정의 성장 → 결정입계 형성"이 가장 잘 설명한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 침탄용 강(steel)이 구비해야 할 조건 중 틀린 것은?

  1. 표면에 결점이 없어야 한다.
  2. 고온에서 장시간 가열하여도 결정입자가 성장 하지 않는 강이어야 한다.
  3. 고탄소강이어야 한다.
  4. 저탄소강이어야 한다.
(정답률: 알수없음)
  • 고탄소강이어야 한다는 것이 틀린 조건입니다. 침탄용 강은 저탄소강이어야 합니다. 침탄처리를 하기 위해서는 강의 내부 구조가 변화해야 하는데, 고탄소강은 침탄처리를 하더라도 내부 구조가 변화하지 않아 적합하지 않습니다. 따라서 침탄용 강은 저탄소강이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 강의 표준조직 작업(normalizing)이라 함은?

  1. Ac3 또는 Acm 변태점 이상으로 가열하였다가 공기중에서 냉각시키는 것
  2. Ac3 또는 Acm 변태점 이상으로 가열하였다가 수중 급랭하여 담금질한 것
  3. Ac3 또는 Acm 변태점 이하로 가열하였다가 공기중에서 냉각시킨 것
  4. A1 변태점 이상으로 가열하였다가 노속에서 냉각시킨 것
(정답률: 31%)
  • 강의 표준조직 작업(normalizing)은 강을 일정한 조건에서 가열하고, 공기 중에서 냉각시켜서 조직을 정규화하는 과정입니다. 이를 통해 강의 조직을 균일하게 만들어서 강의 인성과 경도를 개선시키는 효과가 있습니다. 따라서, "Ac3 또는 Acm 변태점 이상으로 가열하였다가 공기중에서 냉각시키는 것"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 담금질한 강은 뜨임 온도에 의해 조직이 변화하는데 250~400℃온도에서 뜨임하면 어떤 조직으로 변화하는가?

  1. 萬-마텐자이트
  2. 트루스타이트
  3. 솔바이트
  4. 펄라이트
(정답률: 50%)
  • 250~400℃온도에서 담금질한 강은 트루스타이트 조직으로 변화합니다. 이는 이 온도 범위에서 강의 탄소 원자들이 용체 상태에서 고체 상태로 변화하면서 결정 구조가 변화하고, 그 결과 강의 경도와 인성이 증가하기 때문입니다. 다른 보기들인 "萬-마텐자이트", "솔바이트", "펄라이트"는 각각 다른 강의 조직으로, 이와는 다른 조건에서 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 단조용 재료를 가열할 때 주의사항이 아닌 것은?

  1. 균일하게 가열할 것
  2. 너무 급하게 고온도로 가열하지 말것
  3. 너무 오래 가열하지 말것
  4. 재료 내부는 가열하지 말것
(정답률: 알수없음)
  • 단조용 재료를 가열할 때 재료 내부를 가열하면 내부에 응력이 발생하여 재료의 강도가 감소하거나 균열이 발생할 수 있기 때문입니다. 따라서 재료의 표면을 균일하게 가열하여 내부까지 열이 전달되도록 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. Fe-C계 평형 상태도에서 瞞-Fe이 蔓-Fe으로 변하는 점은?

  1. A2 변태점
  2. A3 변태점
  3. A4 변태점
  4. 공정점
(정답률: 알수없음)
  • Fe-C계 평형 상태도에서 A3 변태점은 Fe-C계에서 강철의 상태 변화를 나타내는 중요한 지점입니다. 이 지점에서는 강철이 고온에서 FCC 구조를 가지는 γ-Fe에서 저온에서 BCC 구조를 가지는 α-Fe로 변화합니다. 이 때, Fe-C계에서는 γ-Fe에서는 탄소의 용해도가 높고, α-Fe에서는 탄소의 용해도가 낮기 때문에, A3 변태점에서는 탄소의 함량이 일정한 상태에서 γ-Fe에서 α-Fe로 변화하게 됩니다. 따라서, Fe-C계 평형 상태도에서 瞞-Fe이 蔓-Fe으로 변하는 점은 A3 변태점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 동소변태를 옳게 설명한 것은?

  1. 고체내에서 결정격자의 변화
  2. 고체내에서 전자격자의 활동
  3. 액체내에서 결정격자의 변화
  4. 기체내에서 결정격자의 활동
(정답률: 70%)
  • 동소변태란 고체내에서 결정격자의 변화를 의미합니다. 이는 고체 내부에서 원자나 이온의 위치가 변화하면서 결정격자의 구조가 변하는 것을 말합니다. 이는 온도나 압력의 변화에 따라 발생할 수 있으며, 이러한 변화는 고체의 물리적 성질에 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 베어링용 합금이 아닌 것은?

  1. 배빗메탈
  2. 화이트메탈
  3. 켈밋
  4. 니크롬
(정답률: 55%)
  • 니크롬은 저항을 높이기 위해 사용되는 합금으로, 베어링용 합금이 아닙니다. 베어링용 합금으로는 배빗메탈, 화이트메탈, 켈밋 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 15 ℃ 15기압하에서 아세톤 30ℓ가 들어있는 아세틸렌용기에 용해된 최대 아세틸렌의 양은?

  1. 30ℓ
  2. 450ℓ
  3. 6750ℓ
  4. 11250ℓ
(정답률: 70%)
  • 아세톤과 아세틸렌은 혼합물이므로, 이상기체 법칙을 이용하여 최대 용해량을 구할 수 있다. 이상기체 법칙은 다음과 같다.

    PV = nRT

    여기서 P는 압력, V는 부피, n은 몰수, R은 기체상수, T는 절대온도를 나타낸다.

    아세톤과 아세틸렌이 혼합되어 있는 용기에서 아세틸렌의 최대 용해량을 구하기 위해서는, 아세톤과 아세틸렌의 분압을 알아야 한다. 이를 위해 라쉬의 법칙을 이용할 수 있다.

    P1/P1* = x2/x1*

    여기서 P1은 아세톤의 증기압, P1*은 순수 아세톤의 증기압, x2는 아세틸렌의 몰분율, x1*은 아세톤의 몰분율을 나타낸다.

    아세톤의 증기압은 15 ℃에서 0.9 기압이다. 순수 아세톤의 증기압은 아세톤의 증기압과 같다. 따라서,

    P1/P1* = 1

    이다. 따라서,

    x2/x1* = P2/P1* = 15/0.9 = 16.67

    이다.

    이제 이 값을 이상기체 법칙에 대입하여 아세틸렌의 최대 용해량을 구할 수 있다.

    PV = nRT

    n/V = P/RT

    n2/V2 = P2/RT

    n2/V2 = (16.67)(0.9 기압)/(0.0821 L·atm/mol·K)(288 K)

    n2/V2 = 0.825 mol/L

    따라서, 용기의 부피인 30 L에 최대로 용해될 수 있는 아세틸렌의 몰수는 다음과 같다.

    n2 = (0.825 mol/L)(30 L) = 24.75 mol

    이를 부피로 환산하면 다음과 같다.

    V2 = n2(RT/P2) = (24.75 mol)(0.0821 L·atm/mol·K)(288 K)/(15 기압) = 11250 L

    따라서, 정답은 "11250ℓ"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 점용접 조건의 3요소가 아닌 것은?

  1. 전류의 세기
  2. 통전시간
  3. 너켓(nugget)
  4. 가압력
(정답률: 62%)
  • 너켓(nugget)은 점용접에서 발생하는 결함 중 하나로, 용접 부위에서 용융된 금속이 충분히 녹아 합쳐지지 않아 작은 구멍이 생기는 현상을 말합니다. 따라서 점용접 조건의 3요소는 "전류의 세기", "통전시간", "가압력"이며, 너켓은 조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 용접의 용착법에서 스킵법(Skip method)의 설명으로 다음 중 가장 적합한 것은?

  1. 공작물을 가접 또는 지그로 고정하여 변형의 발생을 방지하는 법
  2. 용접하기 전에 변형할 각도 만큼 반대 방향으로 각을 주는 방법
  3. 비이드를 좌우 대칭으로 하여 변형을 방지하는 방법
  4. 용접 진행 방향으로 띔용접을 하여 변형을 방지하는 방법
(정답률: 67%)
  • 용접 진행 방향으로 띔용접을 하여 변형을 방지하는 방법은 용접 시에 발생하는 열변형을 최소화하기 위해 사용하는 방법입니다. 이 방법은 용접 부위를 일정한 간격으로 스킵하면서 용접을 진행하므로써 열이 분산되어 변형을 방지할 수 있습니다. 따라서 정답은 "용접 진행 방향으로 띔용접을 하여 변형을 방지하는 방법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
