초음파비파괴검사기능사 필기 기출문제복원 (2006-04-02)

초음파비파괴검사기능사
(2006-04-02 기출문제)

목록

1과목: 초음파탐상시험법

1. 음향 임피던스란?

  1. 일반적으로 초음파가 물질내를 진행할 때 빨리 진행하게 하는 것을 말한다.
  2. 초음파가 물질내에 진행하는 것을 방해하는 저항을 말한다.
  3. 초음파가 매질을 통과하는 속도와 물질의 밀도와의 차를 말한다.
  4. 공진값을 정하는데 이용되는 파장과 주파수의 곱에 관한 함수이다.
(정답률: 알수없음)
  • 음향 임피던스는 초음파가 물질내에 진행하는 것을 방해하는 저항을 말합니다. 이는 초음파가 물질 내에서 충돌하거나 반사되는 등의 현상으로 나타나며, 이러한 저항이 초음파의 진행 속도와 에너지 손실에 영향을 미치기 때문입니다. 따라서 음향 임피던스는 초음파의 특성을 이해하고 제어하는 데 중요한 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 저주파수의 음파를 얇은 물질의 초음파탐상시험에 잘 사용하지 않는 가장 큰 이유는?

  1. 저주파의 음파는 감쇠가 빨라서
  2. 불완전한 음파이기 때문에
  3. 표면하의 분해능이 나쁘기 때문에
  4. 침투력의 감쇠가 빨라 효율성이 강화되므로
(정답률: 70%)
  • 저주파수의 음파는 표면하의 분해능이 나쁘기 때문에 얇은 물질의 초음파탐상시험에 잘 사용하지 않습니다. 이는 저주파의 음파가 진폭이 크고 파장이 길어서 표면에 부딪히면 반사되거나 굴절되어 표면하의 작은 결함이나 구멍을 탐지하기 어렵기 때문입니다. 따라서 고주파수의 음파를 사용하여 더 정확하고 섬세한 탐상시험을 수행하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. Pr을 반사파 응압, Pi를 입사파 응압, R을 반사 계수라 할 때 이들의 관계를 옳게 나타낸 식은?

  1. R=Pr-Pi
  3. R = Pr + Pi
(정답률: 50%)
  • 정답:

    이유: 반사파 응압은 입사파 응압과 반사파 간의 차이를 의미하므로 Pr-Pi가 되고, 반사 계수는 반사파 응압과 입사파 응압의 비율을 나타내므로 (Pr-Pi)/Pi가 되어 R=Pr/Pi-1이 된다. 이를 정리하면 R=Pr-Pi/Pi가 되고, 이는 와 같다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 와전류탐상검사를 수행할 때 시험부위의 두께 변화로 인한 전도도의 영향을 감소시키기 위한 방법은?(문제 원본 오류로 1, 2번 보기가 같습니다. 정답은 2번입니다. 정확한 보기 내용을 아시는분 께서는 오류 신고를 통하여 1, 2번 보기 내용 작성 부탁 드립니다.)

  1. 전압을 감소시킨다.
  2. 시험 주파수를 감소시킨다.
  3. 시험 주파수를 감소시킨다.
  4. fill-factor(필 펙터)를 감소시킨다.
(정답률: 알수없음)
  • 시험 주파수를 감소시키면 전류는 시험부위의 두께에 덜 영향을 받고, 전류가 더 균일하게 흐르게 됩니다. 따라서 전도도의 영향을 감소시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 황산리튬 진동자에서의 송∙수신 효율 특성은?

  1. 송신효율이 티탄산바륨 진동자보다 높다.
  2. 송신효율이 수정 진동자보다 낮다.
  3. 송신효율은 티탄산바륨 진동자와 수정 진동자와의 중간이나 수신효율은 가장 뛰어나다.
  4. 송신, 수신효율이 티탄산바륨 진동자와 수정 진동자보다 높다.
(정답률: 64%)
  • 황산리튬 진동자는 송∙수신 효율이 모두 뛰어나지는 않지만, 송신효율은 티탄산바륨 진동자보다 높고, 수정 진동자보다는 낮지만 중간 수준에 위치하며, 수신효율은 가장 뛰어납니다. 이는 황산리튬 진동자가 송신 시에는 티탄산바륨 진동자보다 더 큰 진폭을 가지고 있어 더 강한 신호를 발생시키지만, 수정 진동자보다는 작은 진폭을 가지고 있어 신호가 약해지는 것으로 설명할 수 있습니다. 수신 시에는 황산리튬 진동자가 더 높은 감도를 가지고 있어 더 강한 신호를 받아들일 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 수침법에 가장 널리 사용되는 일반적인 접촉 매질은?

  1. 물
  2. 기름
  3. 알콜
  4. 글린세린
(정답률: 알수없음)
  • 수침법에서는 접촉 매질의 표면장력이 중요한 역할을 합니다. 물은 다른 접촉 매질에 비해 표면장력이 높아서, 물방울이 형성되기 쉽고, 또한 물방울이 표면에 머무르는 시간이 길어서 측정이 용이합니다. 따라서 수침법에서는 물이 가장 널리 사용되는 일반적인 접촉 매질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 초음파탐상시험에서 소거장치(Reject)에 관한 설명으로 틀린 것은?

  1. 시간 축에서 잡음신호를 제거한다.
  2. 장치의 증폭 직선성에 영향을 미친다.
  3. 장치의 작동범위를 변화시킨다.
  4. 작은 에코를 더 크게 하므로 결함평가에 더 좋다.
(정답률: 알수없음)
  • 작은 에코를 더 크게 하는 것은 장치에서 결함을 더 잘 감지할 수 있게 하기 때문에 결함평가에 더 좋다는 것입니다. 이는 결함을 더 정확하게 감지하고 분석할 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 자분탐상시험 원리에 대해 기술한 것으로 올바른 것은?

  1. 비자성체의 시험체에 자숙을 흐르게 하는 작업을 자화라 한다.
  2. 자분은 여러 가지 색을 지니고 있는 비자성체의 미립자이다.
  3. 자분을 시험체 내에 침투시키는 작업을 자분의 적용이라한다.
  4. 결함부에 끌러 형성된 결함자분모양을 찾아내는 작업을 관찰이라 한다.
(정답률: 60%)
  • 결함부에 끌러 형성된 결함자분모양을 찾아내는 작업을 관찰이라 한 이유는 자분탐상시험에서는 결함부에 끌려서 모인 자분들이 결함자분모양을 형성하기 때문입니다. 이러한 결함자분모양을 관찰하여 결함의 종류와 크기를 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 침투탐상 시험시 잉여 침투액을 용제세척하고 현상 처리 후 건조처리를 해야 하는 현상법은?

  1. 건식현상법
  2. 무현상법
  3. 속건식현상법
  4. 습식현상법
(정답률: 50%)
  • 침투탐상 시험에서는 샘플의 표면에 침투액을 뿌려주고, 일정 시간이 지난 후에 잉여 침투액을 제거하고 현상 처리를 해야 합니다. 이때, 습식현상법은 용제세척 후 건조처리를 하는 방법으로, 침투액이 샘플 내부에 습기를 유지하면서 현상이 일어나기 때문에 잉여 침투액을 제거하고 건조처리를 해야 합니다. 따라서, 습식현상법이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 탐측자의 주파수가 높을 때 나타나는 현상으로 맞는 것은?

  1. 감도는 줄고 투과력은 커진다.
  2. 빔의 감쇠가 줄어 투과력이 커진다.
  3. 빔 분산은 줄고 강도와 분해능은 커진다.
  4. 빔 분산과 침투력이 모두 커진다.
(정답률: 63%)
  • 빔의 주파수가 높아질수록 빔의 파장이 짧아지기 때문에 물질 내에서 더욱 쉽게 산란되어 빔이 분산됩니다. 이로 인해 빔 분산은 커지게 되고, 강도와 분해능은 줄어들게 됩니다. 따라서 "빔 분산은 줄고 강도와 분해능은 커진다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 220kv로 강과 동을 촬영한 방사선투과 등가인자가 각각 1.0, 1.4일 때 0.5인치 동판을 촬영하려면 몇 인치 강의 촬영 노출시간과 같아야 하는가?

  1. 0.7 인치 강
  2. 0.5 인치 강
  3. 1.4 인치 강
  4. 1.0 인치 강
(정답률: 50%)
  • 강과 동의 등가인자가 다르므로 두 재질을 촬영할 때는 노출시간이 다르게 설정되어야 한다. 등가인자가 높은 동을 촬영할 때는 노출시간이 짧아져야 하므로, 강의 노출시간은 더 길어져야 한다. 따라서 등가인자가 1.0인 강의 노출시간은 등가인자가 1.4인 동의 노출시간보다 길어야 한다. 이를 고려하여 계산하면, 0.5인치 동판을 촬영할 때의 노출시간을 1로 놓으면, 등가인자가 1.0인 강의 노출시간은 1.4가 된다. 따라서, 등가인자가 1.4인 동과 등가인자가 1.0인 강을 동시에 촬영할 때는, 강의 노출시간을 1.4/1.0 = 1.4배로 늘려야 한다. 이를 이용하여 0.5인치 동판을 촬영할 때의 노출시간 1을 1.4로 나누면, 강의 노출시간이 0.7이 된다. 따라서 정답은 "0.7 인치 강"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 음향 임피던스(Z)는 매질의 밀도와 속도(c)의 관계로 나타낼 수있다. 이 관계를 바르게 표시한 식은?

  1. Z=P+C
  2. Z=P÷C
  3. Z=P-C
  4. Z=P×C
(정답률: 65%)
  • 음향 임피던스는 매질의 밀도와 속도의 곱으로 나타낼 수 있습니다. 이는 매질 내에서 소리가 전달될 때, 밀도가 높을수록 소리의 파동이 더 많은 입자들을 만나므로 파동의 진폭이 크게 유지되고, 속도가 높을수록 파동이 빠르게 전달되므로 파동의 주기가 짧아지기 때문입니다. 따라서, 음향 임피던스는 밀도와 속도의 곱으로 나타낼 수 있으며, 이를 수식으로 표현하면 Z=P×C가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 굴절각 70° 로 STB-AT에 교정하여 덧붙임 없는 강재 용접부 두께 20mm를 탐상했더니 빔 진행거리 90mm 지점에서 결함 에코가 나타났다. 탐촉자 위치에서 이 용접부의 결함 깊이는?

  1. 0.2mm
  2. 11.2mm
  3. 13.2mm
  4. 15.2mm
(정답률: 알수없음)
  • 굴절각 70°로 STB-AT을 교정하였으므로, 이는 빔이 강재 내부를 직선으로 진행한다는 것을 의미한다. 따라서 결함 에코가 나타난 90mm 지점에서의 빔 진행거리는 결함 깊이와 탐촉자 위치에서 용접부까지의 거리의 합과 같다. 즉, 결함 깊이 = 90mm - 20mm = 70mm이다. 이를 굴절각 70°에 대한 사인값으로 나누면, 결함 깊이의 측정값이 나온다. sin(70°) = 0.9397이므로, 결함 깊이 = 70mm / 0.9397 ≈ 0.2mm이다. 따라서 정답은 "0.2mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 비파괴시험의 안전관리에 대한 기술로 올바른 것은?

  1. 방사선의 사용은 근로안전위생법, 산업안전보건법 등으로 규제되고 있고 이에 따르면 아무나 취급해도 좋다.
  2. 방사선투과시험에서 취급하는 방사선이 강하지 않은 경우에는 안전면에 특히 유의할 필요가 없다.
  3. 초음파탐상시험에서 취급하는 초음파가 강력한 경우에는 유자격자에 의한 안전관리 지도가 의무화되어 있다.
  4. 침투탐상시험의 세정처리 등에 의한 ??의 경우에는 환경보건에 주의한다.
(정답률: 알수없음)
  • 침투탐상시험에서 사용되는 화학물질은 환경오염물질로 분류되기 때문에, 세정처리 등으로 인해 발생하는 폐기물 처리와 관련하여 환경보건에 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 초음파탐상기에서 이득(gain) 손잡이를 이용하여 어떤 에코의 높이를 6dB 내렸을 때 이 에코 높이의 변화는?

  1. 처음 에코의 1/4로 내려간다.
  2. 처음 에코의 1/2로 내려간다.
  3. 처음 에코의 2배로 올라간다.
  4. 처음 에코의 4배로 올라간다.
(정답률: 알수없음)
  • 초음파탐상기에서 이득(gain) 손잡이를 6dB 내리면, 에코 신호의 진폭이 1/2로 감소합니다. 이는 손잡이를 6dB 올리면 에코 신호의 진폭이 2배가 되는 것과 같은 원리입니다. 따라서, 처음 에코의 1/2로 내려간다는 것이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 지연에코가 전체 스크린 높이의 40%에서 80%로 높여 탐상 하고자 한다면 데시벨(dB)양은 얼마나 조작해야 하는가?

  1. 4dB
  2. 6dB
  3. 8dB
  4. 10dB
(정답률: 알수없음)
  • 스크린 높이를 40%에서 80%로 높이는 것은 2배가 되는 것이므로, 소리의 크기도 2배가 되어야 한다. 이는 데시벨(dB)로 따지면 6dB 증가하는 것과 같다. 따라서 정답은 "6dB"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. A스캔의 장비의 화면에서 저면 반사파의 강도(응압)를 나타내는 것은?

  1. 반사파의 거리
  2. 반사파의 밝기
  3. 반사파의 폭
  4. 반사파의 높이
(정답률: 46%)
  • 반사파의 높이는 저면 반사파의 강도(응압)를 나타내는 것입니다. 이는 반사파가 물체와 부딪혀 반사되어 돌아오는데, 이때 반사파의 진폭이 강할수록 높이가 높아지기 때문입니다. 따라서 A스캔의 장비의 화면에서 반사파의 높이를 측정하여 저면 반사파의 강도를 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 내부 기공과 같은 결함 검출에 가장 적합한 비파괴 검사는?

  1. 음향방출시험
  2. 반사파의 밝기
  3. 반사파의 폭
  4. 반사파의 높이
(정답률: 알수없음)
  • 내부 기공과 같은 결함은 반사파의 밝기를 통해 가장 적합한 비파괴 검사를 할 수 있습니다. 이는 반사파의 밝기가 결함 부위에서 반사되는 파장과 진폭의 변화를 나타내기 때문입니다. 결함 부위에서 반사되는 파장과 진폭의 변화는 결함의 크기와 위치를 파악하는 데 도움이 되며, 이를 통해 결함을 정확하게 검출할 수 있습니다. 따라서 반사파의 밝기는 내부 기공과 같은 결함 검출에 가장 적합한 비파괴 검사 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 종파와 횡파가 동시에 존재할 수 있는 물질은?

  1. 물
  2. 공기
  3. 오일
  4. 아크릴
(정답률: 알수없음)
  • 아크릴은 분자 구조상 종파와 횡파가 동시에 존재할 수 있는 물질입니다. 이는 아크릴 분자가 선형 구조를 가지며, 분자 내에서 C-C 결합이 횡파 결합이고, C=C 결합이 종파 결합이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 일반적으로 다음 중 분해능이 가장 좋은 주파수는?

  1. 10MHz
  2. 5MHz
  3. 2MHz
  4. 1MHz
(정답률: 65%)
  • 분해능은 주파수가 높을수록 좋습니다. 이는 주파수가 높을수록 파장이 짧아지기 때문입니다. 따라서 10MHz가 분해능이 가장 좋은 주파수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상관련규격

21. 그림과 같이 결함이 존재할 때 수직탐상법으로 결함을 가장 잘 검출할 수 있는 탐촉자의 위치는?

  1. A
  2. B
  3. C
  4. D
(정답률: 50%)
  • 정답인 D는 결함의 가장자리에 위치해 있기 때문입니다. 수직탐상법은 결함의 가장자리를 따라 이동하면서 결함을 검출하기 때문에, 탐촉자가 결함의 가장자리에 위치할수록 결함을 더 잘 검출할 수 있습니다. 따라서 D가 가장 적합한 위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 수침법으로 두께 80mm강재를 수직탐상할 때 CRT화면상에 시험재 1차지면 반사파가 2차 표면반사파 앞에 나타내고자 할 때 거리로 옳은 것은? ( 단, 물에서의 종파속도는 1.500m/s 이고, 강에서의 종파 속도는 6.000m/s이다)

  1. 10mm
  2. 15mm
  3. 20mm
  4. 25mm
(정답률: 알수없음)
  • 수직탐상에서는 반사파가 시험재 1차지면에서 반사되어 다시 시험재 내부를 통과한 후 2차 표면반사파가 발생합니다. 이때, 2차 표면반사파가 CRT화면상에 나타나기 위해서는 1차지면에서 반사된 반사파와 2차 표면반사파가 동시에 CRT화면에 도달해야 합니다.

    따라서, 2차 표면반사파가 CRT화면상에 나타나기 위한 거리는 다음과 같이 계산할 수 있습니다.

    - 1차지면에서 반사된 반사파가 CRT화면에 도달하는 시간: t1 = 2d1 / v1
    - 2차 표면반사파가 시험재 내부를 통과한 후 CRT화면에 도달하는 시간: t2 = 2(d2 - d1) / v2
    - 두 시간이 같아야 함: t1 = t2

    여기서, d1은 시험재 두께, d2는 시험재 두께 + 2배의 수직탐상거리입니다.

    위 식을 정리하면, 다음과 같은 공식이 나옵니다.

    d1 = (v1 / 2) * (v2 / (v2 - v1)) * t

    여기서, t는 1차지면에서 반사된 반사파와 2차 표면반사파가 동시에 CRT화면에 도달하는 시간입니다.

    따라서, 강에서의 종파속도인 6,000m/s와 물에서의 종파속도인 1,500m/s를 이용하여 계산하면, 거리는 25mm가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 매질에서 입자의 운동방향이 파의 진행방향과 같을 때 이 매질로 진행하는 파의 형태는?

  1. 종파
  2. 횡파
  3. 표면파
  4. Lamb파
(정답률: 알수없음)
  • 입자의 운동방향이 파의 진행방향과 같을 때, 파의 진폭이 일정하게 유지되며, 파의 전파 방향이 일정한 주기적인 패턴으로 반복됩니다. 이러한 형태의 파를 종파라고 합니다. 따라서 정답은 "종파"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 시험제에서의 거리를 신속하게 측정하기 위해 탐상기의 스크린상에 나타내는 눈금을 무엇이라 하는가?

  1. 송신펄스
  2. 시간축
  3. 마커
  4. 투과도계
(정답률: 알수없음)
  • 마커는 탐상기의 스크린상에 나타내는 눈금으로, 시험제에서 거리를 신속하게 측정하기 위해 사용됩니다. 마커는 특정 거리 간격으로 표시되어 있어서, 탐상기를 이용해 측정하고자 하는 대상물과 마커 간의 거리를 비교하여 거리를 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 반사된 빔(beam)을 검출하여 분석하고 결함의 길이 및 위치를 알아낼 수 있는 비파괴검사법은?

  1. 누설시험
  2. 굽힘시험
  3. 초음파탐상시험
  4. 전자유도검사시험
(정답률: 70%)
  • 반사된 빔을 검출하여 분석하는 비파괴검사법 중에서도 초음파탐상시험은 고주파음파를 이용하여 물체 내부를 탐사하는 방법입니다. 이 방법은 물체 내부의 결함이나 불균일성을 탐지할 수 있으며, 결함의 위치와 크기를 정확하게 파악할 수 있습니다. 또한, 측정이 비교적 간단하고 높은 정확도를 보이기 때문에 산업 현장에서 널리 사용되고 있습니다. 따라서, 이 문제에서 정답은 초음파탐상시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. KS B 0831에서 초음파 탐상용 G형 표준시험편의 검정조건 및 방법 설명으로 맞는 것은?

  1. 주파수는 2(또는 2.25), 5 및 10Mhz
  2. 리젝션의 강도는 0 또는 온(ON)으로 한다.
  3. 반사원은 R100면으로 한다.
  4. 측정방법은 결정용 기준편에만 1회 실시한다.
(정답률: 70%)
  • 주파수는 초음파 파장과 관련이 있으며, 파장이 짧을수록 높은 주파수를 가집니다. 따라서 초음파 탐상용 G형 표준시험편의 검정조건에서는 높은 해상도를 위해 주파수를 2(또는 2.25), 5 및 10Mhz로 설정합니다. 이는 검사 대상물질의 성질과 크기에 따라 적절한 주파수를 선택하여 검사를 수행할 수 있도록 하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. KS B 0817의 펄스반사법에 따른 초음파탐상 시험방법동칙의 의거 탐상도형을 표시하는 기본기호와 설명이 틀리게 된 것은?

  1. 측면 에코 : W
  2. 표면 에코 : S
  3. 송신 펄스 : T
  4. 흠집 에코 : E
(정답률: 70%)
  • 정답은 "흠집 에코 : E"입니다.

    흠집 에코는 KS B 0817에서는 기본기호로 사용되지 않습니다. 따라서 이 부분은 오류가 있습니다.

    측면 에코는 탐상체의 측면에서 반사된 에코를 의미하며, W로 표시됩니다. 표면 에코는 탐상체의 표면에서 반사된 에코를 의미하며, S로 표시됩니다. 송신 펄스는 초음파를 발생시키는 신호를 의미하며, T로 표시됩니다.

    흠집 에코는 탐상체의 표면에 생긴 작은 흠집이나 깊이가 얕은 구멍에서 발생하는 에코를 의미합니다. 이는 탐상체의 표면과는 다른 위치에서 반사되기 때문에 표면 에코와 구분됩니다. 따라서 흠집 에코는 E로 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. KS B 0896에 규정된 경사각탐상장치의 조정 및 점검시 영역 구분을 결정할 때 에코높이의 범위가 M선을 초과하고 H선 이하이면 에코높이는 어떤 영역에 속하는가?

  1. Ⅰ영역
  2. Ⅱ 영역
  3. Ⅲ 영역
  4. Ⅳ 영역
(정답률: 59%)
  • KS B 0896에서 규정된 경사각탐상장치의 조정 및 점검시 영역 구분에서, 에코높이의 범위가 M선을 초과하고 H선 이하인 경우, 이는 안전한 운전을 위해 경고 신호를 발생시키는 영역인 "Ⅲ 영역"에 속합니다. 이는 차량 운전자에게 경고를 주어 안전한 운전을 유도하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. KS B 0897의 알루미늄 맞대기 용접부의 초음파 경사각 탐상시험 방법에서 탐상기의 사용 조건을 틀리게 설명한 것은?

  1. 증폭직선성은 측정하여 ±3%로 한다.
  2. 신간축의 직선성은 측정하여 ±1%로 한다.
  3. 감도 여유값을 측정하여 40dB 이상으로 한다.
  4. 사용조건의 확인은 장치의 사용 개시시 및 2년마다 확인한다.
(정답률: 알수없음)
  • "사용조건의 확인은 장치의 사용 개시시 및 2년마다 확인한다."가 틀린 것은 아닙니다. 다른 보기들은 초음파 경사각 탐상시험에서 필요한 탐상기의 사용 조건을 설명하고 있습니다. 하지만 "사용조건의 확인은 장치의 사용 개시시 및 2년마다 확인한다."는 탐상기의 사용 조건이 아니라, 탐상기를 사용하는 기관이나 업체에서 정기적으로 확인해야 하는 사항입니다. 이는 탐상기의 정확성과 안전성을 보장하기 위한 조치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. KS B 0897에서 시험결과의 분류시 모재 두께 1가 20mm초과 80mm이하이고, 8종으로 구분될 때 흠의 분류가 1류였다면 흠의 지시길이는 얼마 이하일 때 인가?

  1. T/8
  2. T/6
  3. T/4
  4. T/2
(정답률: 60%)
  • KS B 0897에서 흠의 분류가 1류인 경우, 흠의 지시길이는 모재 두께의 T/4 이하이다. 이는 KS B 0897에서 1류 흠의 지시길이가 모재 두께의 1/4 이하라는 규정에 따른 것이다. 따라서 정답은 "T/4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. KS B 0896에 규정된 강 용접부의 경사각 초음파탐상시험시 장치의 조정 및 점검을 위해 A2형계 표준시험편을 사용하여 에코높이 구분선을 작성하는 경우 시험편의 표준구멍 치수는?

  1. 1×1mm
  2. 2×2mm
  3. 3×3mm
  4. 4×4mm
(정답률: 60%)
  • KS B 0896에서는 강 용접부의 경사각 초음파탐상시험시 A2형계 표준시험편을 사용하여 에코높이 구분선을 작성하도록 규정하고 있습니다. 이 때, 표준시험편의 표준구멍 치수는 4×4mm입니다. 이유는 강 용접부의 경사각 초음파탐상시험에서는 에코높이 구분선을 작성할 때, 표준구멍의 크기와 위치를 기준으로 하기 때문입니다. 따라서, 표준구멍의 크기가 작으면 작을수록 에코높이 구분선의 정확도가 떨어지게 되므로, 4×4mm의 크기가 적합한 것으로 판단됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. KS B 0535에 의한 탐촉자 표시방법이 N3M10×10A70AL와 같이 되어 있었다. 여기서 AL이 의미하는 것은?

  1. 검사체 재질용 탐촉자
  2. 진동자 재질용 탐촉자
  3. 쐐기의 재질용 탐촉자
  4. 접촉 매질용 탐촉자
(정답률: 알수없음)
  • AL은 알루미늄을 나타내는 기호입니다. 따라서 N3M10×10A70AL은 알루미늄 재질로 만들어진 탐촉자를 의미합니다. 검사체의 표면에 접촉하여 진동을 측정하는 탐촉자는 검사체의 재질과 일치해야 정확한 측정이 가능합니다. 따라서 검사체의 재질에 따라 적합한 탐촉자를 선택하여 사용해야 합니다. 이 경우, AL이 검사체의 재질인 알루미늄을 나타내므로 알루미늄 재질용 탐촉자를 사용해야 합니다. 따라서 정답은 "검사체 재질용 탐촉자"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. KS B 0831의 초음파 탐상용 표준시험편 중 수직탐촉자의 특성 측정에 사용되는 것은?

  1. N1형 STB
  2. G형 STB
  3. A1형 STB
  4. A2형 STB
(정답률: 31%)
  • KS B 0831의 초음파 탐상용 표준시험편 중 수직탐촉자의 특성 측정에 사용되는 것은 G형 STB입니다. 이는 G형 STB가 수직탐촉자의 특성 측정에 적합한 형태와 크기를 가지고 있기 때문입니다. N1형 STB는 물성값 측정에 사용되며, A1형 STB와 A2형 STB는 각각 각도탐촉자와 평면탐촉자의 특성 측정에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. KS B 0896에 따른 초음파탐상 시험 결과의 분류 방법에 관한 사항을 설명한 것 중 틀린 것은?

  1. 흠에코 높이의 영역과 흠의 지시길이에 따라 1~4류로 분류한다.
  2. 맞대기 용접에서 맞대는 모재의 판 두께가 다른 경우가 있을 때는 얇은 쪽의 판 두께를 기준으로 한다.
  3. 동일하다고 간주되는 깊이에서 연속한 흠의 간격이 큰 흠의 길이보다 짧으면 흠의 사이의 간격까지 포함하여 연속한 흠으로 한다.
  4. 2방향에서 탐상한 경우에 동일한 흠의 분류가 다를 때는 상위 분류를 채용한다.
(정답률: 20%)
  • 2방향에서 탐상한 경우에 동일한 흠의 분류가 다를 때는 상위 분류를 채용한다는 것은 틀린 설명입니다. KS B 0896에서는 동일한 흠에 대해 다른 분류 결과가 나올 경우, 더 엄격한 분류를 따르도록 규정하고 있습니다. 따라서 상위 분류를 채용하는 것이 아니라, 더 엄격한 분류를 따라야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. KS B 0535에 의한 탐촉자의 표시기호가 N5Z10x10A70일 때 다음 중 그 의미가 옳은 것은? (단, 보통주파수로서 경사각탐상임)

  1. 5MHz. 수정. 10x10(높이x폭). 굴절각 70˚
  2. 5MHz. 티탄산바륨. 10x10(높이x폭). 공횡각 70˚
  3. 5MHz. 지르콘. 10x10(높이x폭). 수직
  4. 5MHz. 지르콘. 10x10(높이x폭). 굴절각 70˚
(정답률: 알수없음)
  • 정답은 "5MHz. 지르콘. 10x10(높이x폭). 굴절각 70˚"입니다.

    KS B 0535은 국내에서 사용되는 탐촉자의 표시기호를 규정한 표준입니다. 이 중에서 N5Z는 탐촉자의 종류를 나타내며, 10x10은 탐촉자의 크기를 나타냅니다. A는 탐촉자의 주파수 대역을 나타내며, 70은 탐촉자의 굴절각을 나타냅니다.

    따라서, N5Z10x10A70은 크기가 10x10이고 주파수가 5MHz인 탐촉자이며, 지르콘 재질로 만들어져 굴절각이 70도인 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. KS B 0817에 의한 초음파시험 결과의 평가시 고려할 대상 항목에 포함되지 않는 것은?

  1. 등가결함 위치
  2. 등가결함 지름
  3. 흠집의 지시길이
  4. 흠집의 넓이
(정답률: 알수없음)
  • 등가결함 위치는 KS B 0817에 의한 초음파시험 결과의 평가시 고려할 대상 항목에 포함되지 않는다. 이는 등가결함 위치가 결함의 크기나 위치를 나타내는 것이 아니라, 결함의 형태를 나타내는 것이기 때문이다. 따라서 초음파시험 결과를 평가할 때는 등가결함 지름, 흠집의 지시길이, 흠집의 넓이 등을 고려해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. KS B 0897에 규정된 시험편 중 표준시험편이 아닌 대비 시험편인 것은?

  1. STB -A1
  2. STB -A3
  3. STB - A31
  4. RB - A4AL
(정답률: 58%)
  • KS B 0897에 규정된 시험편 중 표준시험편이 아닌 대비 시험편은 RB - A4AL입니다. 이는 다른 시험편들과는 달리, 알루미늄 합금으로 만들어져 있기 때문입니다. 다른 시험편들은 모두 강철로 만들어져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. KS B 0896에 따른 탐상기에 필요한 성능을 설명한 것으로 틀린것은?

  1. 증폭 직선성은 ±3%범위의 성능 필요
  2. 시간축의 직선성은 ±1% 범위내
  3. 수직탐상 강도 여유값은 30dB 이하
  4. DAC 회로는 30dB 이상 보상 성능 필요
(정답률: 36%)
  • "수직탐상 강도 여유값은 30dB 이하"가 틀린 것입니다. KS B 0896은 디지털 방식의 음성통신 시스템에서 사용되는 코덱의 성능을 규정하는 국가 표준입니다. 코덱은 아날로그 신호를 디지털 신호로 변환하거나, 디지털 신호를 아날로그 신호로 변환하는 역할을 합니다. 이에 따라 코덱의 성능 요건이 규정되는데, 증폭 직선성은 ±3% 범위 내, 시간축의 직선성은 ±1% 범위 내, 수직탐상 강도 여유값은 20dB 이하, DAC 회로는 30dB 이상 보상 성능이 필요합니다. 따라서, "수직탐상 강도 여유값은 30dB 이하"가 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. KS B 0535에 규정한 시험주파수를 측정하는 방법의 설명으로 틀린 것은?

  1. 측정한 시험주파수의 허용범위는 공칭주파수의 ±15%인 것이 바람직하다.
  2. 오실로스코프로 측정시 3파법은 3사이클의 시간을 구하고 역수를 주파수로 한다.
  3. 주파수 분석기로 측정시 시험주파수는 주파수가 낮은쪽과 높은 쪽의 평균치로 한다.
  4. 사용기재로는 오실로스코프, 탐촉자, 주파수분석기등이 사용된다.
(정답률: 42%)
  • "주파수 분석기로 측정시 시험주파수는 주파수가 낮은쪽과 높은 쪽의 평균치로 한다."가 틀린 것입니다.

    측정한 시험주파수의 허용범위가 공칭주파수의 ±15%인 이유는 제조 과정에서 생기는 오차나 외부 환경의 영향으로 인해 공칭주파수보다 약간 높거나 낮은 주파수가 발생할 수 있기 때문입니다. 이러한 오차를 고려하여 ±15% 범위 내에서 측정한 시험주파수를 허용하는 것이 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

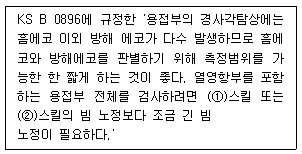

40. ( ) 안에 알맞은 수치는?

  1. ① 0.1, ② 0.5
  2. ① 0.5, ② 1
  3. ① 1, ② 2
  4. ① 2, ② 4
(정답률: 알수없음)
  • 주어진 그림은 1/2씩 줄어드는 등비수열을 이루고 있습니다. 따라서, 첫째 항에서 둘째 항으로 가는 비율은 1/2이며, 둘째 항에서 셋째 항으로 가는 비율도 1/2입니다. 이를 일반항으로 나타내면, $a_n = frac{1}{2^{n-1}}$이 됩니다. 따라서, 첫째 항에서 둘째 항으로 가는 비율은 $frac{a_2}{a_1} = frac{1/2}{1} = 1/2$이며, 둘째 항에서 셋째 항으로 가는 비율은 $frac{a_3}{a_2} = frac{1/4}{1/2} = 1/2$가 됩니다. 따라서, 정답은 "① 0.5, ② 1"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 금속재료일반 및 용접일반

41. 인터넷에서 접속된 컴퓨터간에 전자우편 전송을 위해 사용하는 규약은?

  1. SNMP
  2. TOP/IP
  3. SMTP
  4. SLIP/PPP
(정답률: 24%)
  • SMTP는 Simple Mail Transfer Protocol의 약자로, 전자우편을 보내기 위한 표준 프로토콜입니다. 따라서 인터넷에서 접속된 컴퓨터간에 전자우편을 전송하기 위해 사용하는 규약으로 SMTP를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 우리나라의 정보화 수준은 상당히 높은 수준에 있어 이에 걸맞게 사이버 공간에서 기본적인 예의와 윤리를 지켜야 한다. 이를 일컫는 용어는?

  1. 네티즌(Netizen)
  2. 네티켓(Netiquette)
  3. 스토커(Stocker)
  4. 인터넷원(Internet Worm)
(정답률: 알수없음)
  • 네티켓(Netiquette)은 인터넷이나 사이버 공간에서 기본적인 예의와 윤리를 지키는 것을 말한다. 따라서 우리나라의 정보화 수준이 높은 만큼 사이버 공간에서도 예의와 윤리를 지켜야 한다는 인식이 필요하며, 이를 위해 네티켓을 준수해야 한다. 따라서 정답은 "네티켓(Netiquette)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 인터넷에 연결된 수많은 컴퓨터들은 각자 고유의 자기주소를 갖고 있다. 이 주소를 IP(Internet Protocol)주소라 하는데 이것은 몇 비트(bit)의 숫자로 이루어져 있는가?

  1. 4bit
  2. 8bit
  3. 16bit
  4. 32bit
(정답률: 17%)
  • IP주소는 32비트로 이루어져 있기 때문에 정답은 "32bit"입니다. 이는 IPv4에서 사용되는 표준이며, IPv6에서는 128비트의 주소가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 웹브라우저가 인터넷상의 서버에서 텍스트, 그림, 사운드, 동영상을 가져올 수 있도록 하는 프로토콜은?

  1. UDP
  2. HTTP
  3. HTP
  4. IP
(정답률: 알수없음)
  • HTTP는 HyperText Transfer Protocol의 약자로, 인터넷상의 서버에서 웹브라우저로 텍스트, 그림, 사운드, 동영상 등을 전송하기 위한 프로토콜입니다. 따라서 웹브라우저가 인터넷상의 서버에서 데이터를 가져오기 위해서는 HTTP 프로토콜을 사용해야 합니다. UDP, HTP, IP은 HTTP와는 다른 프로토콜이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 컴퓨터의 처리속도 단위가 점차 빠른 순으로 옳게 나열된 것은? (예 : fssms femto-second를 의미한다.

  1. ms → us → ns → ps → fs
  2. us → ns → ms → ps → fs
  3. ms → us → ns → fs → ps
  4. us → ns → ms → fs → ps
(정답률: 23%)
  • "ms → us → ns → ps → fs"가 옳다.

    ms는 밀리초, 즉 1/1000초를 의미하며, us는 마이크로초, 즉 1/1000000초를 의미한다. ns는 나노초, 즉 1/1000000000초를 의미하며, ps는 피코초, 즉 1/1000000000000초를 의미한다. 마지막으로 fs는 펨토초, 즉 1/1000000000000000초를 의미한다. 따라서 처리속도가 빠를수록 시간이 짧아지므로, fs가 가장 작은 단위이고, ms가 가장 큰 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 면심입방(FCC)격자의 결정구조가 아닌 것은?

  1. Ag
  2. Al
  3. Au
  4. Cr
(정답률: 알수없음)
  • Cr은 BCC(Body-Centered Cubic) 격자 구조를 가지고 있기 때문에 면심입방(FCC) 격자 구조가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 탄소량을 약 0.8% 함유한 강은?

  1. 초공석강
  2. 아공석강
  3. 과공석강
  4. 공석강
(정답률: 알수없음)
  • 탄소량이 0.8%인 강은 공석강입니다. 이는 탄소 함량이 가장 적은 강종 중 하나이며, 강도와 인성이 모두 높은 장점이 있습니다. 또한 용접성이 우수하고 가공성이 뛰어나기 때문에 다양한 산업 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 물체의 표면에 부착하여 변형을 측정하는데 사용되는 공구는?

  1. 다이얼 게이지
  2. 버이니어 게이지
  3. 마이크로 미터
  4. 스트레인 게이지
(정답률: 알수없음)
  • 스트레인 게이지는 물체의 표면에 부착하여 변형을 측정하는데 사용되는 공구입니다. 이는 스트레인 게이지의 작동 원리가 물체의 변형으로 인한 전기저항 변화를 감지하여 변형을 측정하기 때문입니다. 따라서 스트레인 게이지는 변형 측정에 특화된 공구로, 다이얼 게이지, 버이니어 게이지, 마이크로 미터와는 다른 원리로 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 보통의 금속은 응고할 때 수축하나 반대로 팽창하는 금속은?

  1. 인튬(In)
  2. 란탄(La)
  3. 비스무트(Bi)
  4. 세륨(Ce)
(정답률: 54%)
  • 비스무트는 응고할 때 수축하지 않고, 오히려 팽창하는 금속 중 하나입니다. 이는 비스무트의 결정 구조가 다른 금속들과는 다르기 때문입니다. 비스무트의 결정 구조는 비정형적이며, 응고할 때 분자 간 거리가 멀어지면서 팽창하는 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 니켈 36%, 크롬12%, 나머지는 철(Fe)로서 온도가 변해도 탄성률이 거의 변하지 않는 것은?

  1. 라우탈
  2. 엘란바아
  3. 퍼어말로이
  4. 진정강
(정답률: 알수없음)
  • 엘란바아는 니켈과 크롬 함량이 높아서 내열성이 뛰어나며, 철 함량이 적어서 탄성률이 거의 변하지 않습니다. 따라서 온도가 변해도 변형이 적어 신뢰성이 높은 재료로 사용됩니다. 반면, 라우탈, 퍼어말로이, 진정강은 철 함량이 높아서 온도가 변하면 탄성률이 크게 변합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 금속의 결정격자에서 공간격자는 무엇으로 구성되어 있는가?

  1. 원자
  2. 단위포
  3. 분자
  4. 엽상결정
(정답률: 31%)
  • 금속의 결정격자에서 공간격자는 단위포로 구성되어 있습니다. 이는 단위포가 결정격자의 기본 단위이기 때문입니다. 단위포는 결정격자의 반복 단위로서, 이를 이용하여 결정격자의 구조를 나타낼 수 있습니다. 따라서, 금속의 결정격자에서 공간격자는 단위포로 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 응축계인 금속은 대기입하에서 어떠한 인자를 무시하면 자유도 (F=C-P+1)를 변화시킬 수 있는가?

  1. 압력
  2. 상
  3. 농도
  4. 온도
(정답률: 알수없음)
  • 압력은 금속의 응축에 영향을 미치는 중요한 인자 중 하나입니다. 압력이 증가하면 금속 입자들 간의 상호작용이 증가하고, 이로 인해 금속의 구조가 변형됩니다. 이러한 구조 변형은 금속의 자유도를 변화시키며, 따라서 압력은 금속의 응축에 영향을 미치는 중요한 인자입니다. 상, 농도, 온도도 금속의 응축에 영향을 미치지만, 압력이 가장 큰 영향을 미치기 때문에 정답은 "압력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 순철(α철)은 약 910℃ 이하에서 어떠한 결정격자의 원자배열을 하는가?

  1. 면상입방격자
  2. 체심입방격자
  3. 조밀육방격자
  4. 정방격자
(정답률: 알수없음)
  • 순철(α철)은 체심입방격자의 원자배열을 합니다. 이는 순철이 고온에서 FCC(면상입방격자) 구조를 가지다가 910℃ 이하에서 BCC(체심입방격자) 구조로 변화하기 때문입니다. 따라서 순철은 일반적으로 체심입방격자 구조를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 일정한 하중의 추를 일정 높이에서 떨어뜨려 그 추가 시험면에서 튀어 오르는 높이로서 경도를 산출하는 경도(HS) 시험기는?

  1. 로크웰 경도시험기
  2. 비커스 경도시험기
  3. 브리넬 경도시험기
  4. 쇼어 경도시험기
(정답률: 70%)
  • 쇼어 경도시험기는 일정한 하중의 추를 일정 높이에서 떨어뜨려 그 추가 시험면에서 튀어 오르는 높이로서 경도를 산출하는 시험기입니다. 따라서 이 시험기가 정답인 것입니다. 로크웰 경도시험기는 원리가 다르며, 비커스 경도시험기와 브리넬 경도시험기는 경도 측정 방법이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 금속의 동소변태를 설명한 것 중 맞는 것은?

  1. 특수원소를 첨가하면서 성질이 변화되는 현상이다.
  2. 큐리점이 급격히 상승하는 것이다.
  3. 탄성한도와 인장변형이 변화되는 현상이다.
  4. 고체상태에서 원자배열의 변화이다.
(정답률: 50%)
  • 금속의 동소변태는 고체상태에서 원자배열의 변화를 의미합니다. 이는 금속의 결정 구조나 결정 핵의 형태, 결정의 크기와 방향성 등이 변화함으로써 발생합니다. 이러한 변화는 금속의 물리적, 화학적 성질에 영향을 미치며, 이를 통해 금속의 강도, 연성, 가공성 등이 변화할 수 있습니다. 따라서 금속의 동소변태는 금속 공학 분야에서 중요한 연구 대상 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. Y - 합금의 조성으로 맞는 것은?

  1. Al-Cu-Nl-Mg
  2. Al-Si-Mg-Nl
  3. Al-Cu-Mg-Si
  4. Al-Mg-Cu-Mn
(정답률: 83%)
  • "Al-Cu-Nl-Mg"는 알루미늄 합금의 조성으로, 강도와 내식성이 뛰어나며 가벼운 재질로 사용되기 때문입니다. 알루미늄과 구리, 니켈, 마그네슘 등의 합금으로 만들어지며, 이러한 조합은 강도와 내식성을 향상시키는 데 도움이 됩니다. 따라서 "Al-Cu-Nl-Mg"가 합금의 조성으로 맞는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 18~8 스테인리스강의 주성분 원소로 맞는 것은?

  1. Cr- Ni
  2. W - Cu
  3. Si - Sn
  4. Zn - Mg
(정답률: 60%)
  • 18~8 스테인리스강은 크롬(Cr)과 니켈(Ni)이 주성분 원소로 포함되어 있습니다. 이는 스테인리스강의 내식성과 내열성을 높이는 데 기여하는 중요한 역할을 합니다. 따라서 "Cr- Ni"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음의 용접법중 압접에 속하지 않는 것은?

  1. 초음파 용접
  2. 스폿 용접
  3. 전자빔 용접
  4. 마찰 용접
(정답률: 42%)
  • 전자빔 용접은 압력을 가하지 않고 전자빔을 이용하여 용접을 수행하는 용접법입니다. 따라서 압접에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 피복 금속 아크 용접에서 용접전류는 150[A], 아크전압이 30[V]이고, 용접속도가 10[cm/mon]일 때 용접입열 H는 몇 [joule/cm]인가?

  1. 2700
  2. 27000
  3. 270000
  4. 2700000
(정답률: 70%)
  • 용접입열 H는 다음과 같이 계산됩니다.

    H = I × V × t ÷ v

    여기서,
    I: 용접전류 (A)
    V: 아크전압 (V)
    t: 용접시간 (s)
    v: 용접속도 (cm/min)

    따라서, 주어진 값에 대입하면

    H = 150 × 30 × (1/10) ÷ 10
    H = 450 ÷ 10
    H = 45 [joule/cm]

    따라서, 정답은 "27000"이 아닌 "2700"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 용접사가 충분히 용착금속을 채우지 못하여 용접부 윗면과 아래면이 모재의 표면보다 낮게 된 결함을 의미하는 용어는?

  1. 피트(pit)
  2. 기공(blow hole)
  3. 언더 필(under fill)
  4. 은점(fish eye)
(정답률: 50%)
  • 용접사가 충분한 양의 용착금속을 채우지 못하여 용접부의 윗면과 아래면이 모재의 표면보다 낮아지는 결함을 의미합니다. 즉, 용접부의 일부분이 충분한 용접금속으로 채워지지 않아 빈 공간이 생기는 것을 말합니다. 이러한 결함은 용접부의 강도를 감소시키고, 눈에 띄는 외관 결함으로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
