침투비파괴검사기사 필기 기출문제복원 (2016-03-06)

침투비파괴검사기사
(2016-03-06 기출문제)

목록

1과목: 비파괴검사 개론

1. 방사선투과시험과 비교한 초음파탐상시험의 장점과 거리가 먼 것은?

  1. 시험체 두께에 대한 영향이 적다.
  2. 미세한 균열성 결함의 검사에 유리하다.
  3. 결함의 형태와 종류를 쉽게 알 수 있다.
  4. 한쪽 면에서만 접근할 수 있어도 탐상이 가능하다.
(정답률: 56%)
  • 초음파탐상시험은 음파를 이용하여 물체 내부의 결함을 탐지하는 방법으로, 방사선투과시험과 비교하여 방사선의 사용이 없어서 안전하며, 시험체 두께에 대한 영향이 적고 한쪽 면에서만 접근할 수 있어도 탐상이 가능하다는 장점이 있다. 또한, 미세한 균열성 결함의 검사에도 유리하며, 결함의 형태와 종류를 쉽게 알 수 있다는 점에서도 우수하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 비파고검사 중 방사선투과검사와 가장 관계가 먼 것은?

  1. X-선 투과검사
  2. γ선 투과검사
  3. 중성자 투과검사
  4. X선 회절 분석
(정답률: 82%)
  • 방사선투과검사, γ선 투과검사, 중성자 투과검사는 모두 방사선을 이용한 검사 방법이지만, X선 회절 분석은 물질의 구조와 성질을 분석하는데 사용되는 방법으로, 방사선을 이용한 진단 검사와는 직접적인 관련이 없습니다. 따라서 X선 회절 분석이 가장 관계가 먼 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 레이저(laser)와 관계가 없는 비파괴검사법은?

  1. 광 홀로그램(Optical holography)
  2. 광탄성 피막 검사(Photoelastic coating test)
  3. 모아레 검사(Moire test)
  4. 보아스코프 검사(Borescope test)
(정답률: 86%)
  • 보아스코프 검사는 광선을 사용하지 않고 내부 구조물을 시각적으로 검사하는 방법이기 때문에 레이저와 관계가 없다. 보아스코프 검사는 유연한 광섬유를 사용하여 좁은 구조물 내부로 들어가서 검사하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 모세관속에 있는 액체의 높이와 관련이 먼 것은?

  1. 밀도
  2. 표면장력
  3. 점성
  4. 접촉각
(정답률: 35%)
  • 점성은 액체의 저항력을 나타내는 성질로, 모세관속의 액체의 높이와는 직접적인 관련이 없습니다. 모세관속의 액체의 높이는 밀도, 표면장력, 접촉각 등의 성질에 영향을 받습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 누설 시험에서 온도를 측정하는 온도계 중 비접촉식 온도계로 옳은 것은?

  1. 유리 온도계
  2. 방사 온도계
  3. 저항 온도계
  4. 열전대 온도계
(정답률: 62%)
  • 누설 시험에서는 측정 대상이 물질 내부에 있기 때문에 접촉식 온도계를 사용할 수 없습니다. 따라서 비접촉식 온도계인 방사 온도계를 사용해야 합니다. 방사 온도계는 적외선을 이용하여 대상물체의 표면 온도를 측정하는데, 이는 대상물체와 직접적인 접촉이 필요하지 않기 때문에 누설 시험과 같은 상황에서 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. Cu-Pb 계로 고속, 고하중에 적합한 베어링용 합금의 명칭은?

  1. 켈멧(Kelmet)
  2. 크로멜(Chromel)
  3. 슈퍼인바(Superinvar)
  4. 백 메탈(Back metal)
(정답률: 75%)
  • Cu-Pb 계 합금은 일반적으로 베어링용으로 사용되며, 고속 및 고하중 상황에서 적합한 합금은 켈멧(Kelmet)입니다. 이는 Cu-Pb-Sn 합금으로, 고속 및 고하중 상황에서 높은 내마모성과 내식성을 제공합니다. 켈멧은 또한 우수한 연성과 열전도성을 가지고 있어, 베어링의 내구성과 성능을 향상시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 순철의 자기변태와 동소변태를 설명한 것 중 옳은 것은?

  1. 자기변태는 결정격자가 변하는 변태이다.
  2. 동소변태란 결정격자가 변하지 않는 변태를 말한다.
  3. 동소변태점은 A1점이고, 자기변태 점은 923℃ 이다.
  4. 동소변태점은 A3점과 A4이고, 자기변태점은 768℃이다.
(정답률: 68%)
  • 정답은 "동소변태점은 A3점과 A4이고, 자기변태점은 768℃이다." 이다.

    자기변태는 결정격자가 자기적으로 정렬되는 변태이며, 동소변태는 결정격자가 변하지 않는 변태를 말한다. 따라서 자기변태는 결정격자의 구조가 변하므로 온도가 높아질수록 자기변태가 일어나는 온도가 낮아진다. 반면 동소변태는 결정격자의 구조가 변하지 않으므로 온도가 높아져도 변태가 일어나지 않는 온도가 존재한다.

    A3점과 A4는 각각 강철의 동소변태점이며, 768℃은 강철의 자기변태점이다. 따라서 온도가 768℃ 이상이면 강철은 자기변태를 일으키며, 910℃ 이상에서는 동소변태가 일어나지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 고융점 금속에 관한 설명으로 틀린 것은?

  1. 증기압이 낮다.
  2. Mo는 체심입방격자를 갖는다.
  3. 융점이 높으므로 고온강도가 크다.
  4. W, Mo는 열팽창계수가 높고, 탄성률이 낮다.
(정답률: 46%)
  • 정답은 "W, Mo는 열팽창계수가 높고, 탄성률이 낮다." 이다. 이유는 W과 Mo는 고융점 금속으로 융점이 높아 고온에서도 안정적인 성질을 가지고 있지만, 열팽창계수가 높아 열에 의해 변형될 가능성이 높고, 탄성률이 낮아 변형에 대한 저항력이 낮기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 은백색의 금속으로 비중이 약 1.85 이며, 중성자를 잘 통과 시키므로 원자로 연료의 피복제, 중성자의 반사재나 원자핵분열기에 사용되는 금속은?

  1. Ge
  2. Be
  3. Si
  4. Te
(정답률: 55%)
  • 정답은 "Be"입니다. 이유는 다음과 같습니다.

    - 비중이 약 1.85인 금속: 베릴륨의 비중은 1.85입니다.
    - 중성자를 잘 통과시키는 금속: 베릴륨은 중성자를 잘 통과시키는 성질을 가지고 있습니다.
    - 원자로 연료의 피복제, 중성자의 반사재나 원자핵분열기에 사용되는 금속: 베릴륨은 원자로 연료의 피복제, 중성자의 반사재, 원자핵분열기 등에 사용됩니다.

    따라서, 이 모든 조건을 만족하는 금속은 베릴륨(Be)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. Fe-C 평형상태도에서 가장 높은 온도에서 일어나는 변태는?

  1. 공석변태
  2. 공정변태
  3. 포정변태
  4. 포석변태
(정답률: 55%)
  • Fe-C 평형상태도에서 가장 높은 온도에서 일어나는 변태는 포정변태입니다. 이는 Fe-C 평형상태도에서 Fe3C와 감마-Fe 사이의 상태 변화를 의미합니다. 이 변화는 727°C에서 일어나며, 감마-Fe가 Fe3C로 변화하면서 탄소가 고체 용해도를 가진 감마-Fe에서 분리되어 Fe3C에 결합합니다. 이러한 변화는 강철의 경도와 내식성을 향상시키는 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 가단주철의 특징으로 옳은 것은?

  1. 담금질 경화성이 없다.
  2. 경도는 Si 량이 많을수록 낮다.
  3. 충격성은 높으나, 절삭성이 나쁘다.
  4. 백주철의 시멘타이트로부터 흑연은 생성한다.
(정답률: 66%)
  • 정답은 "담금질 경화성이 없다."이다. 가단주철은 탄소 함량이 2~4%인 주철로, 담금질 경화성이 없어 가공이 어렵고, 절삭성이 나쁘지만 충격성이 높다는 특징이 있다. 또한, 경도는 Si 량이 많을수록 낮아지는 경향이 있다. 백주철의 시멘타이트로부터 흑연이 생성되는 이유는 시멘타이트가 가열되면서 탄소가 분해되어 생성되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 재료의 연성을 알기 위한 것으로 구리판, 알루미늄판 등의 판재를 가압성형하여 변형 능력을 시험하는 것은?

  1. 마모시험
  2. 에릭센시험
  3. 크리프시험
  4. 스프링시험
(정답률: 53%)
  • 에릭센시험은 재료의 연성을 알기 위해 가압성형하여 변형 능력을 시험하는 방법 중 하나입니다. 구리판, 알루미늄판 등의 판재를 사용하여 시행하며, 재료의 연성을 측정하기 위해 사용됩니다. 다른 보기인 마모시험, 크리프시험, 스프링시험은 재료의 다른 특성을 측정하기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 조직이(α+β)로서 상온에서의 전연성은 낮으나 강도가 높아 기계부품 등으로 사용되는 황동은?

  1. 60%Cu-40%Zn
  2. 70%Cu-30%Zn
  3. 80%Cu-20%Zn
  4. 95%Cu-5%Zn
(정답률: 72%)
  • 황동은 α+β 구조를 가지고 있으며, 이 구조는 상온에서의 전연성은 낮지만 강도가 높은 특징을 가지고 있습니다. 이 중에서도 Cu-Zn 합금은 Cu와 Zn의 비율에 따라 강도와 전도성이 달라집니다. 따라서, Cu-Zn 합금 중에서도 강도가 높은 황동을 만들기 위해서는 Cu와 Zn의 비율을 적절히 조절해야 합니다. "60%Cu-40%Zn" 합금은 Cu와 Zn의 비율이 적절하게 조절된 합금으로, 강도가 높은 황동으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 비강도가 크며, 항공우주용 재료에 사용되며, 비중이 A1의 약 2/3 정도 되는 금속은?

  1. Cd
  2. Cu
  3. Mg
  4. Zn
(정답률: 76%)
  • 비강도가 크다는 것은 강도 대비 가벼운 재질이라는 뜻입니다. 항공우주용 재료에 사용되는 것은 가벼우면서도 강도가 높은 재질이 필요하기 때문입니다. 비중이 A1의 약 2/3 정도 되는 것은 A1보다 가벼운 금속이라는 뜻입니다. 이 모든 조건을 만족하는 금속은 "Mg"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 합금 원소 중에서 강의 경화능을 가장 많이 향상시키는 원소는?

  1. B
  2. Mo
  3. Cr
  4. Cu
(정답률: 43%)
  • 정답은 "B"입니다. 이유는 B 원소가 강의 경화능을 향상시키는 데 가장 효과적인 원소 중 하나이기 때문입니다. B 원소는 강철 내부의 결정 구조를 강화시키고, 강도와 경도를 높이는 데 도움을 줍니다. 또한, B 원소는 강의 내식성도 향상시키는 데 도움을 줍니다. Mo, Cr, Cu 원소도 강의 경화능을 향상시키는 데 일부 기여하지만, B 원소보다는 효과가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 이산화탄소 아크용접에서 기공의 발생 원인이 아닌 것은?

  1. 이산화탄소 가스 유량이 부족하다.
  2. 노즐에 스패터가 많이 부착되어 있다.
  3. 공기가 침입해 들어간다.
  4. 이산화탄소 가스 순도가 매우 높다.
(정답률: 57%)
  • 이산화탄소 가스 순도가 매우 높다는 것은 기공 발생 원인이 아니라는 것입니다. 이는 오히려 아크 용접에서 기공 발생을 줄일 수 있는 요인 중 하나입니다. 이산화탄소 가스 순도가 높을수록 용접 부위에서 산화 반응이 적어지기 때문에 스패터가 줄어들고, 용접 부위에 공기가 침입하는 것도 방지됩니다. 따라서 이산화탄소 가스 순도가 높다는 것은 오히려 용접 품질을 향상시키는 요인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 전류가 높고 아크 길이가 특히 긴 경우에 발생하며, 용접금속 비산에 의한 용접봉의 손실을 초래하는 결함은?

  1. 기공
  2. 오버 랩
  3. 용입 불량
  4. 스패터
(정답률: 69%)
  • 전류가 높고 아크 길이가 긴 경우에 용접봉에서 떨어져 나온 용접금속 조각들이 주변에 흩어지면서 발생하는 결함을 스패터라고 합니다. 이는 용접봉의 손실을 초래하고 용접면의 품질을 저하시키는 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 연강용 피복아크 용접봉 심선의 재료로 사용되는 것은?

  1. 고장력강(high strength steel)
  2. 저탄소림드강(low carbon rimmed steel)
  3. 가단주철(malleable cast iron)
  4. 주강(cast steel)
(정답률: 73%)
  • 연강용 피복아크 용접봉 심선은 용접 시에 높은 인장강도와 우수한 가공성이 요구되는데, 이를 충족시키기 위해 저탄소림드강(low carbon rimmed steel)이 사용됩니다. 이는 탄소 함량이 낮아 가공성이 우수하며, 림드강(rimmed steel)으로서 용융금속과의 상호작용이 용이하여 용접성이 뛰어나기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 용접 결함 중 구조상의 결함이 아닌 것은?

  1. 기공
  2. 융합 불량
  3. 언더컷
  4. 연성 부족
(정답률: 59%)
  • 연성 부족은 용접 부위의 재료가 충분한 가동성을 가지고 있지 않아 용접 과정에서 변형이나 균열이 발생할 수 있는 결함입니다. 기공은 용접 부위에 공기가 포함되어 있는 결함, 융합 불량은 용접 부위의 재료가 충분히 융합되지 않은 결함, 언더컷은 용접 부위의 가장자리가 충분히 용접되지 않아 생긴 결함입니다. 따라서 구조상의 결함이 아닌 것은 연성 부족입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 불활성 가스 금속 아크 용접의 장점으로 틀린 것은?

  1. 수동 피복 아크 용접에 비해 용착효율이 높다.
  2. 불활성 가스 텅스텐 아크 용접에 비해 전류밀도가 높다.
  3. 탄산가스 아크 용접에 비해 스패터 발생이 적다.
  4. 불활성 가스 텅스텐 아크 용접에 비해 얇은 판 용접에 적합하다.
(정답률: 50%)
  • 불활성 가스 금속 아크 용접의 장점으로 틀린 것은 "불활성 가스 텅스텐 아크 용접에 비해 얇은 판 용접에 적합하다." 이다. 이유는 불활성 가스 텅스텐 아크 용접이 얇은 판 용접에 더 적합하다는 것이 일반적인 견해이기 때문이다. 불활성 가스 금속 아크 용접은 높은 용착효율과 전류밀도, 적은 스패터 발생 등의 장점이 있지만, 얇은 판 용접에는 불활성 가스 텅스텐 아크 용접이 더 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 침투탐상검사 원리

21. 침투탐상시험을 실시할 때 침투액 사용전, 부품을 어느 정도 가열하면 어떤 효과가 나타나는가?

  1. 침투액을 안정도가 증가한다.
  2. 탐상감도가 감소한다.
  3. 탐상감도가 증가한다.
  4. 탐상감도가 변하지 않는다.
(정답률: 53%)
  • 부품을 가열하면 그 부품의 표면에 존재하는 오일, 먼지, 녹 등이 제거되어 침투액이 더욱 깊이 침투할 수 있게 됩니다. 이로 인해 침투액이 부품 내부로 더욱 깊이 스며들어 결함이나 불량 부분을 더욱 뚜렷하게 나타내게 되므로 탐상감도가 증가합니다. 따라서 정답은 "탐상감도가 증가한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 액체침투탐상시험 중 기름베이스를 사용하는 염색침투액을 사용할 때 유화시간은?

  1. 3분이내
  2. 30초이내
  3. 1분이내
  4. 2분이내
(정답률: 56%)
  • 기름베이스는 물과 섞이지 않기 때문에 액체침투탐상시험에서는 유화제로 사용됩니다. 하지만 유화제는 시간이 지나면 유화능력이 감소하기 때문에 유화시간이 중요합니다. 따라서 기름베이스를 사용하는 염색침투액의 유화시간은 30초 이내로 설정됩니다. 이는 유화제의 최대 유화능력을 유지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 용제제거성 염색침투액을 적용한 침투탐상시험으로 가장 쉽게 검출할 수 있는 균열은?

  1. 피로균열
  2. 입계균열
  3. 용력부식균열
  4. 구조물의 용접균열
(정답률: 58%)
  • 용제제거성 염색침투액은 균열과 결함을 검출하는 데 사용되는 시험 방법 중 하나입니다. 이 중에서도 구조물의 용접균열은 가장 쉽게 검출할 수 있는 균열입니다. 이는 용접부위에서 발생하는 균열로, 용접부위의 열처리나 응력 등으로 인해 발생할 수 있습니다. 또한 용접균열은 일반적으로 길쭉한 형태를 띄며, 침투액이 쉽게 스며들어 검출하기 용이합니다. 따라서 용제제거성 염색침투액을 적용한 침투탐상시험에서 구조물의 용접균열은 가장 빠르고 쉽게 검출할 수 있는 균열입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 침투탐상시험시 결함검출의 목표를 이루기 위하여 가장 먼저 고려해야 할 사항은?

  1. 결함의 크기
  2. 결함의 방향성
  3. 시험체의 화학성분
  4. 시험체의 내부구조
(정답률: 46%)
  • 결함의 크기는 결함이 얼마나 크고 어디에 위치하는지에 따라 결함을 검출하는데 필요한 시험 방법과 장비, 검사자의 경험 등을 결정하기 때문에 가장 먼저 고려해야 합니다. 결함의 크기가 작으면 미세한 결함을 검출할 수 있는 미세조사기와 같은 장비가 필요하고, 큰 결함일 경우에는 눈으로도 쉽게 확인할 수 있는 시험 방법이 적용될 수 있습니다. 따라서 결함의 크기를 파악하는 것은 효율적인 결함 검출을 위해 매우 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 습식현상제를 관리할 때 중요도가 가장 낮은 것은?

  1. 적심의 형태
  2. 오염
  3. 농도
  4. 세척성
(정답률: 55%)
  • 습식현상제를 관리할 때 중요도가 가장 낮은 것은 "세척성"이다. 이는 습식현상제의 기능과는 직접적인 연관성이 적기 때문이다. 습식현상제는 주로 적심의 형태, 오염, 농도 등을 조절하여 공정의 안정성과 효율성을 높이는 역할을 하기 때문에, 세척성은 상대적으로 중요도가 낮은 요소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 속건식 현상제를 사용하는 용제제거성 침투탐상시험을 할 경우 주의 사항으로 옳은 것은?

  1. 현상제의 도막 두께는 표면이 완전히 하얗게 되도록 충분히 두껍게 하는 것이 좋다.
  2. 현상제의 에어졸 캔을 움직이면서 도포하는 것은 캔 내의 쌓여 있는 현상제를 분쇄하기 위해서이다.
  3. 탐상시험 결과로 결함 여부를 확인하기 위하여 재시험하는 방법은 현상제를 닦아내고 다시 현상처리를 하는 것이다.
  4. 현상제의 에어졸 캔을 잘 교반하여 시험면에 부풀음이 생기지 않도록 균일하게 도포한다.
(정답률: 79%)
  • 속건식 현상제는 시험면에 부풀음이 생기지 않도록 균일하게 도포해야 정확한 결과를 얻을 수 있기 때문에, 현상제의 에어졸 캔을 잘 교반하여 현상제를 균일하게 분산시키고 부풀음을 방지해야 한다. 따라서 정답은 "현상제의 에어졸 캔을 잘 교반하여 시험면에 부풀음이 생기지 않도록 균일하게 도포한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 0℃ 저온에서 침투탐상시험은 실시코자 할 경우, 어떠한 조치가 필요한가?

  1. 온도는 침투처리 영향이 없어 조치가 필요하다.
  2. 검사체를 적정 온도로 가열하고 침투액을 적용한다.
  3. 검사체를 저온 그대로 하고 침투액을 적정온도로 가열하여 적용한다.
  4. 0℃ 저온에서는 침투탐상검사 실시를 모두 중단시킨다.
(정답률: 74%)
  • 0℃ 저온에서는 침투액의 점도가 높아져 침투처리가 제대로 이루어지지 않을 수 있기 때문에 검사체를 적정 온도로 가열하여 침투액을 적용해야 한다. 따라서 정답은 "검사체를 적정 온도로 가열하고 침투액을 적용한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 모세관현상에 대한 설명으로 틀린 것은?

  1. 모세관벽과 액체 사이의 접촉각이 90° 미만인 경우에는 모세관 현상으로 올라온 액체면이 오목하게 된다.
  2. 모세관벽과 액체사이의 접촉각이 90° 보다 큰 경우에는 액체가 관을 충분하게 적시지 못하고 액체면이 볼록하게 된다.
  3. 모세관내에서 액체가 상승한 높이는 액체의 포면장력과 접촉각의 cosθ값에 반비례하여 나타난다.
  4. 모세관내에서 액체가 상승한 높이는 액체의 밀도와 관의 직경에 반비례하여 나타난다.
(정답률: 61%)
  • "모세관내에서 액체가 상승한 높이는 액체의 밀도와 관의 직경에 반비례하여 나타난다."는 틀린 설명입니다. 모세관 현상에서 액체가 상승한 높이는 액체의 포면장력과 접촉각의 cosθ값에 반비례하여 나타납니다. 이는 모세관 벽과 액체 사이의 상호작용에 의한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 시험체 표면에 잉여 침투액을 제거하기 위해 배액할 때까지의 시간을 무엇이라 하는가?

  1. 침투시간
  2. 유화시간
  3. 현상시간
  4. 관찰시간
(정답률: 58%)
  • 침투시간은 시험체 표면에 잉여 침투액이 배액될 때까지 걸리는 시간을 의미합니다. 따라서 "침투시간"이 정답입니다. 유화시간은 시료를 용액에 녹이는 시간, 현상시간은 필름 혹은 인화지에 이미지가 나타나는 시간, 관찰시간은 실험 결과를 관찰하는 시간을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 침투액이나 현상제의 잔류물을 제거해 주는 후 처리과정이 반드시 필요한 경우는?

  1. 구조물의 불연속을 수리한 경우
  2. 배경 색깔과 구분이 확실히 만들어지는 경우
  3. 다음 공정이나 부품의 운전에 방해가 될 수 있는 경우
  4. 빨려나온 침투액의 유화과정에 도움을 줄 수 있는 경우
(정답률: 81%)
  • 침투액이나 현상제는 부식성이 강한 성질을 가지고 있기 때문에, 이러한 물질이 남아있으면 다음 공정이나 부품의 운전에 방해가 될 수 있습니다. 따라서 이러한 물질을 제거해 주는 후 처리과정이 필요합니다. 예를 들어, 구조물의 불연속을 수리한 경우에는 침투액이 남아있으면 부식이 일어나고, 이는 구조물의 안전성을 저해할 수 있습니다. 또한, 배경 색깔과 구분이 확실히 만들어지는 경우에도 침투액이 남아있으면 원하는 색깔이 나오지 않을 수 있습니다. 따라서 이러한 경우에는 후 처리과정이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 침투탐상시험에서 전처리시 사용되는 세척용 솔벤트에 대한 설명으로 틀린 것은?

  1. 표면의 기름 및 그리이스를 용해시킬 수 있어야 한다.
  2. 오염을 시키지 말아야 한다.
  3. 세척성이 높아야 한다.
  4. 표면에 최소한의 잔류물을 남겨야 한다.
(정답률: 80%)
  • "표면에 최소한의 잔류물을 남겨야 한다."가 틀린 것이다. 침투탐상시험에서는 표면에 남은 잔류물이 침투액의 확산을 방해하고, 검사결과에 영향을 미칠 수 있기 때문에 세척 후에는 표면에 아무런 잔류물이 남지 않도록 철저히 세척해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 침투탐상시험 중에 물세척이 필요하지 않은 것은?

  1. 수세성 형광침투탐상시험
  2. 후유화성 형광침투탐상시험
  3. 후유화성 염색침투탐상시험
  4. 용제제거성 형광침투탐상시험
(정답률: 71%)
  • 용제제거성 형광침투탐상시험은 시료 표면에 남아있는 용제를 제거하지 않고 진행할 수 있기 때문에 물세척이 필요하지 않습니다. 다른 시험들은 시료 표면에 남아있는 용제나 염료를 제거해야 정확한 결과를 얻을 수 있기 때문에 물세척이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 형광침투탐상시험에 사용되는 자외선 조사 등의 강도를 설명한 것으로 옳은 것은?

  1. 시험면에 대해 800~1000μW/cm2 이어야 한다.
  2. 시험면에 대해 800μW/cm2 이하이어야 한다.
  3. 시험면에 대해 600~800μW/cm2 이어야 한다.
  4. 시험면에 대해 600μW/cm2 이상이어야 한다.
(정답률: 66%)
  • 정답은 "시험면에 대해 800~1000μW/cm2 이어야 한다." 이다. 이유는 형광침투탐상시험에서는 자외선 조사 등의 강도가 시험면에 일정한 강도로 조사되어야 한다. 이 강도는 시험규격에 명시되어 있으며, 이 범위를 벗어나면 시험결과에 영향을 미칠 수 있다. 따라서 시험면에 대해 800~1000μW/cm2 이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 형광침투탐상시험에서 자외선조사 등이 필요한 가장 주된 이유는?

  1. 지시 모양이 확대되어 잘 보이기 때문이다.
  2. 자외선조사등에 의한 열로 건조를 용이하게 한다.
  3. 현상제가 형광을 발생시켜 잘 보이기 때문이다.
  4. 육안으로 지시를 볼 수 있도록 도와준다.
(정답률: 57%)
  • 형광침투탐상시험에서는 검사 대상물질에 형광을 발생시켜서 결함이나 불순물 등을 확인하는데, 이때 자외선조사 등을 이용하여 형광을 더욱 선명하게 만들어서 육안으로 지시를 볼 수 있도록 도와줍니다. 따라서 정답은 "육안으로 지시를 볼 수 있도록 도와준다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 사용중인 침투제의 성능점검을 1차적으로 간단히 할 수 있는 시험방법은?

  1. 침투액의 비중을 측정하여 점검한다.
  2. 침투액의 점성을 측정하여 점검한다.
  3. 대비시험편을 사용하여 비교시험한다.
  4. 메니커스(Menicus) 시험으로 점검한다.
(정답률: 67%)
  • 대비시험편은 침투제의 성능을 간단하게 점검할 수 있는 방법 중 하나로, 침투액과 대비시험편을 함께 처리하여 침투액이 표면장력을 극복하여 대비시험편 내부로 침투하는 정도를 비교하여 성능을 판단한다. 따라서 대비시험편을 사용하여 비교시험하는 것이 가장 간단하고 효과적인 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 유성유화제를 만드는 물의 특성으로 가장 적당한 것은?

  1. 점성이 높을 것
  2. 점성이 낮을 것
  3. 활성도가 낮을 것
  4. 유화제를 혼탁하게 할 것
(정답률: 53%)
  • 유성유화제는 물과 유체를 섞어주는 역할을 합니다. 따라서 점성이 낮을수록 물과 다른 물질이 잘 섞이고 혼합되어 유화제의 효과를 더욱 향상시킬 수 있습니다. 점성이 높으면 물과 다른 물질이 섞이는 속도가 느려져 유화제의 효과가 떨어질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 후유화성 침투탐상시험에서 유화제를 바르는 시기는?

  1. 침투액을 뿌리기 전에
  2. 물로 씻기 전에
  3. 현상시간이 지난 후에
  4. 물로 씻고 난 후에
(정답률: 57%)
  • 유화제는 침투액과 함께 사용되어 시멘트 기반 구조물의 균열과 결함을 검사하는데 사용됩니다. 그러나 유화제는 침투액과 반응하여 침투액의 색상을 변화시키므로, 침투액을 뿌리기 전에 유화제를 바르는 것이 중요합니다. 또한, 물로 씻기 전에 유화제를 바르는 것은 유화제가 침투액과 함께 균열과 결함에 침투할 수 있도록 표면을 깨끗하게 유지하기 위함입니다. 따라서, 후유화성 침투탐상시험에서 유화제를 바르는 시기는 "물로 씻기 전에"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 침투탐상시험에서 건식현상제의 품질관리를 위해 일반적으로 사용되는 검사 방법은?

  1. 보통 육안으로 관찰한다.
  2. 비중을 측정하여 시험한다.
  3. 현상제의 수분함량 측저응로 시험한다.
  4. 용해시켜 침투제의 오염 여부를 점검한다.
(정답률: 68%)
  • 침투탐상시험에서 건식현상제의 품질을 평가하기 위해서는 현상제의 표면에 침투제를 뿌려주고, 일정 시간이 지난 후에 침투제를 제거하여 현상제의 표면에 남아있는 침투제의 양을 측정하는 방법을 사용한다. 이때, 건식현상제의 표면에 남아있는 침투제의 양이 적으면 품질이 좋은 것으로 판단할 수 있으므로, 이를 확인하기 위해 보통 육안으로 관찰하는 방법을 사용한다. 즉, 현상제의 표면에 남아있는 침투제의 양이 적으면 투명하게 보이고, 많으면 흐릿하게 보이기 때문에 육안으로 확인할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 어두운 장소에서 대량 생산부품의 작은 나사나 열쇠구멍, 각이 날카로운 부품 등의 탐사에 가장 적합한 침투탐상 시험방법은?

  1. 후유화성 형광침투탐상시험법
  2. 수세성 형광침투탐상시험법
  3. 용제제거성 형광침투탐상시험법
  4. 용제제거성 염색침투탐상시험법
(정답률: 65%)
  • 어두운 장소에서 대량 생산부품의 작은 나사나 열쇠구멍, 각이 날카로운 부품 등을 탐사할 때는 수세성 형광침투탐상시험법이 가장 적합합니다. 이는 부품 표면에 남아있는 불순물이나 결함을 물에 의한 표면장력 차이를 이용하여 침투시키고, 형광물질을 이용하여 결함을 검출하는 방법입니다. 이 방법은 빛을 이용하여 결함을 뚜렷하게 보여주기 때문에 어두운 장소에서도 적용이 가능하며, 대량 생산부품에서도 빠르고 정확한 검사가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 지시의 검출에 관련하여 현상제가 하는 기능은?

  1. 청결한 표면을 유지시킨다.
  2. 건조한 표면을 만들어 준다.
  3. 침투액을 유화시켜 준다.
  4. 주위와 색채 대비를 나타내 준다.
(정답률: 75%)
  • 지시의 검출은 주위와 색채 대비를 나타내어 지시물을 더욱 뚜렷하게 보이게 해줍니다. 이는 안전을 위해 중요한 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 침투탐상검사 시험

41. 다음 중 적심현상의 종류가 아닌 것은?

  1. 확장 적심
  2. 침적 적심
  3. 응집 적심
  4. 부착 적심
(정답률: 47%)
  • 정답: 확장 적심

    설명: 적심현상은 입자가 물질 표면에 부착되는 현상을 말합니다. 이 중 "응집 적심"은 입자들이 서로 결합하여 더 큰 입자를 형성하는 현상을 말합니다. "침적 적심"은 물질이 용액에서 침전되어 입자가 모여 더 큰 입자를 형성하는 현상을 말합니다. "부착 적심"은 입자가 물질 표면에 부착되는 현상을 말합니다. 따라서, "확장 적심"은 적심현상의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 침투탐상검사 시 가시도 측정에 필요한 반사된 빛의 양이 2%라면 R.V.U(Relative Visibility Units)의 값은 얼마인가?

  1. 2
  2. 20
  3. 50
  4. 100
(정답률: 50%)
  • R.V.U는 반사된 빛의 양을 나타내는 상대적인 값이므로, 가시도 측정에 필요한 반사된 빛의 양이 2%일 때 R.V.U의 값은 50이 된다. 이는 100%를 기준으로 하여 2%의 반사된 빛을 가지고 있기 때문에 100/2 = 50이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 현상제 중 실온에서 휘발성이 높아 신속히 건조되어 별도의 건조나 가열이 불필요하며, 시험체에 적절한 두께의 현상막을 만들 수 있는 현상제는?

  1. 건식 현상제
  2. 습식 현상제
  3. 필름 현상제
  4. 속건식 현상제
(정답률: 70%)
  • 속건식 현상제는 실온에서 휘발성이 높아 신속히 건조되어 별도의 건조나 가열이 필요하지 않으며, 시험체에 적절한 두께의 현상막을 만들 수 있는 현상제입니다. 이는 현상제 용액이 빠르게 증발하여 시험체 표면에 남아있는 현상제 분자들이 서로 결합하여 현상막을 형성하기 때문입니다. 따라서 속건식 현상제는 시간과 비용을 절약할 수 있어 많이 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 특수목적의 침투탐상검사법과 메커니즘의 조합이 틀린 것은?

  1. 기체 방사성동위원소법 : Kr-85 이용
  2. 하전입자법 : 탄산칼슘 분말입자 이용
  3. 휘발성 액체법 : 휘발성 알코올 이용
  4. 여과입자법 : 누설전류 이용
(정답률: 68%)
  • 여과입자법은 물질을 여과하여 입자를 분리하고, 이 입자들이 빛을 흡수하거나 반사하여 검출하는 방법이다. 이 때 누설전류를 이용하여 입자를 검출하는 것은 가능하지 않다. 따라서 정답은 "여과입자법 : 누설전류 이용"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 대비시험편을 사용하여 탐상조직의 적합여부를 점검하기 위한 방법의 설명으로 옳은 것은?

  1. 한쌍의 대비시험편에 각각 다른 탐상제를, 다른 조건으로 적용하여 얻어진 지시모양을 비교한다.
  2. 한쌍의 대비시험편에 동일한 탐상제를, 다른 조건으로 적용하여 얻어진 지시모양을 비교한다.
  3. 한쌍의 대비시험편에 동일한 탐상제를, 동일한 조건으로 적용하여 얻어진 지시모양을 비교한다.
  4. 한쌍의 대비시험편에 각각 다른 탐상제를, 동일한 조건으로 적용하여 얻어진 지시모양을 비교한다.
(정답률: 38%)
  • 한쌍의 대비시험편에 동일한 탐상제를, 다른 조건으로 적용하여 얻어진 지시모양을 비교한다. 이유는 동일한 탐상제를 사용하여 비교함으로써 탐상제의 특성을 더욱 명확하게 파악할 수 있고, 다른 조건으로 적용하여 얻어진 지시모양을 비교함으로써 조건에 따른 영향도 파악할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 침투탐상검사에 사용되는 탐상제 중 화재예방에 대한 관리가 필요 없는 것은?

  1. 건식현상제
  2. 속건식현상제
  3. 용제형세척제
  4. 용제제거성 침투제
(정답률: 54%)
  • 건식현상제는 물이 들어가지 않는 건식 방식으로 작동하기 때문에 화재예방에 대한 관리가 필요하지 않습니다. 다른 세 가지 탐상제는 물을 사용하거나 화학적 반응을 일으키기 때문에 화재예방에 대한 관리가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 침투 탐상 검사에서 다음 중 알루미늄 대비 시험편의 주된 사용 목적인 것은?

  1. 결함의 검출 능력 검증
  2. 탐상제의 성능 저하 점검
  3. 검사원 기량 검증
  4. 검사 절차서 검증
(정답률: 62%)
  • 알루미늄은 침투 탐상 검사에서 사용되는 탐상제 중 하나이며, 이는 검사 대상 표면에 침투하여 결함을 검출하는 데 사용됩니다. 그러나 탐상제의 성능이 저하되면 검출 능력이 감소하게 되므로, 알루미늄 대비 시험편을 사용하여 탐상제의 성능 저하를 점검하는 것이 주된 목적입니다. 이를 통해 검사 과정에서 정확한 결함 검출이 가능하도록 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 침투탐상검사를 실시하기 위한 검사준비와 가장 거리가 먼 것은?

  1. 용접부 덧붙임 높이를 측정하였다.
  2. 작업절차서(작업지시서)를 준비하였다.
  3. 지시의 관찰을 위해 백열등을 설치하였다.
  4. 용접부의 슬래그와 스패터의 존재여부를 확인하였다.
(정답률: 62%)
  • 침투탐상검사는 용접부의 내부 결함을 검사하는 과정이므로, 용접부의 덧붙임 높이를 측정하는 것은 검사와 직접적인 연관성이 없기 때문에 가장 거리가 먼 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 침투탐상검사에서 재검사 방법에 대한 설명 중 옳게 설명한 것은?

  1. 현상제를 제거하고 현상처리를 한 후에 다시 검사한다.
  2. 어떤 경우에도 재검사는 불가능하다.
  3. 침투처리의 조작방법에 잘못이 발견되면 다시 침투처리부터 실시한다.
  4. 전처리를 포함하여 처음부터 다시 실시한다.
(정답률: 77%)
  • 전처리는 침투탐상검사에서 가장 중요한 단계 중 하나이며, 이 단계에서 오염물질이나 기름 등을 제거하여 검사의 정확성을 높입니다. 따라서 전처리를 포함하여 처음부터 다시 실시하는 것이 가장 올바른 재검사 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 침투 탐상 검사에서 불연속과 지시모야의 관계를 설명한 것 중 틀린 것은?

  1. 용접부의 표면 균열은 보통 연속된 선형지시모양을 나타낸다.
  2. 주조품 표면 탕계는 보통 연속된 선형지시모양을 나타낸다.
  3. 주조품 표면 단독 가스홀은 보통 단독 원형지시모양을 나타낸다.
  4. 단조품의 라미네이션은 보통 단독 원형지시모양을 나타낸다.
(정답률: 63%)
  • 단조품의 라미네이션은 보통 단독 원형지시모양을 나타낸다. 이것이 틀린 이유는, 단조품의 라미네이션은 보통 연속된 선형지시모양을 나타낸다. 이는 단조품의 제조과정에서 발생하는 불연속성 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 시험온도 범위가 15~50℃ 일 때 권고되는 침투시간이 가장 긴 결함은?

  1. 랩(lap)
  2. 빈 틈새
  3. 쇳물경계
  4. 융합불량
(정답률: 69%)
  • 랩(lap) 결함은 두 개의 금속 조각이 접합되었을 때, 침투액이 결함 부위에 침투하면서 생기는 결함으로, 침투액이 결함 부위에 충분히 침투하지 못하여 발생하는 결함입니다. 따라서 시험온도 범위가 15~50℃ 일 때 권고되는 침투시간이 가장 긴 결함은 랩(lap) 결함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 피로균열이나 연마균열 등의 폭이 매우 좁은 균열을 검출하고자 할 때 사용하지 않는 검사방법은?

  1. 수세성 염색침투탐상검사
  2. 후유화성 염색침투탐상검사
  3. 수세성 형광침투탐상검사
  4. 후유화성 형광침투탐상검사
(정답률: 43%)
  • 수세성 염색침투탐상검사는 균열 내부의 물질에 염색약을 침투시켜 균열을 확인하는 방법이다. 하지만 피로균열이나 연마균열과 같이 폭이 매우 좁은 균열은 염색약이 침투하기 어렵기 때문에 이 방법으로는 검출할 수 없다. 따라서 이 방법은 폭이 넓은 균열을 검출할 때 사용하는 것이 적절하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 전처리방법 중 용제세척으로 제거하기 적합한 오염물은?

  1. 녹
  2. 스케일
  3. 유지류
  4. 용접 플럭스
(정답률: 60%)
  • 용제세척은 오염물질을 용제로 용해시켜 제거하는 방법이다. 이 중에서 유지류는 유성 오일이나 그리스 등의 유동성이 있는 오염물질로, 용제세척에 적합하다. 녹은 금속의 산화물, 스케일은 금속의 산화물과 불순물이 혼합된 것으로, 용제세척으로는 제거하기 어렵다. 용접 플럭스는 용접 시 사용되는 화학물질로, 용제세척으로 제거하기 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 산화마그네슘, 산화칼슘, 산화티탄 등의 백색 미분말을 알코올류에 현탁하고 분산제를 첨가하여 만든 현상제는?

  1. 건식 현상제
  2. 속건식 현상제
  3. 습식 현상제
  4. 수용성 현상제
(정답률: 67%)
  • 산화마그네슘, 산화칼슘, 산화티탄 등의 백색 미분말은 물에 잘 녹지 않기 때문에 알코올류에 현탁시켜 사용한다. 이때 분산제를 첨가하여 입자들이 서로 분리되어 분산되도록 만든 것이 현상제이다. 속건식 현상제는 입자들이 알코올류와 같은 유기용매에 분산되어 사용되는 현상제이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 저온에서 높은 압력으로 완성된 강단조물을 침투탐상검사한 결과 선형지시가 나타났다. 이 때의 선형지시 원인이 되는 불연속은 일차적으로 다음 중 어떤 것으로 의심해야 하는가?

  1. 터짐
  2. 기공
  3. 수축관
  4. 개재물 혼입
(정답률: 48%)
  • 정답은 "터짐"입니다.

    저온에서 높은 압력으로 완성된 강단조물은 내부 응력이 매우 크기 때문에, 선형지시가 나타날 경우에는 보통 터짐이 원인입니다. 터짐은 강재 내부에서 응력이 너무 커져서 강재가 부서지는 현상으로, 이는 강재 제조 과정에서 발생한 결함이나 불량이 원인이 될 수 있습니다. 따라서 선형지시가 나타난 경우에는 터짐을 일으킬 수 있는 결함이 있는지 조사해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 침투탐상검사를 적용할 때에 고려할 사항으로 거리가 가장 먼 것은?

  1. 검출할 결함의 종류 및 크기
  2. 검사에 사용되는 장치
  3. 제품의 제조 형태
  4. 검사품의 두께와 형태
(정답률: 50%)
  • 침투탐상검사는 검사품의 표면에 침투액을 뿌리고 그 침투액이 결함으로 인해 침투되는 원리를 이용합니다. 따라서 검사품의 두께와 형태가 검사 결과에 큰 영향을 미칩니다. 검사품이 두꺼울수록 침투액이 결함까지 도달하는 시간이 더 오래 걸리고, 검사품의 형태가 복잡하면 침투액이 모든 부분에 동일하게 침투하지 않을 수 있습니다. 따라서 검사품의 두께와 형태는 침투탐상검사를 적용할 때에 고려해야 할 중요한 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 개방형 침투액조만 있어서 비교적 단시간 내에 침투되어 침투액 증발이 적은 침투탐상검사를 하려고 한다. 다음 주에서 어떤 방법이 가장 적합한가? (단, 시험체 표면은 평활하나, 얕고 가느다란 결함이 예상되며, 암실 시설을 갖추고 있다.)

  1. 수세성 형광침투탐상검사
  2. 수세성 염색침투탐상검사
  3. 후유화성 형광침투탐상검사
  4. 용제제거성 염색침투탐상검사
(정답률: 63%)
  • 암실 시설을 갖추고 있으며, 결함이 얕고 가느다란 특징이 있기 때문에 후유화성 형광침투탐상검사가 가장 적합합니다. 이는 침투액이 침투 후 일정 시간 동안 유지되어 결함 내부까지 침투액이 흡수되고, 이후에 형광 검사를 통해 결함을 쉽게 확인할 수 있기 때문입니다. 수세성 형광침투탐상검사는 시간이 오래 걸리고, 수세성 염색침투탐상검사는 침투액 증발이 많이 일어나기 때문에 적합하지 않습니다. 또한, 용제제거성 염색침투탐상검사는 결함 내부의 용제를 제거해야 하기 때문에 이 경우에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음에 열거한 침투탐상시험 방법 중에서 탐상감도가 가장 우수한 것은?

  1. 용제제거성 염색 침투액 - 속건식 현상법
  2. 후유화성 염색 침투액 - 속건식 현상법
  3. 용제제거성 형광 침투액 – 습식 현상법
  4. 후유화성 형광 침투액 – 습식 현상법
(정답률: 60%)
  • 후유화성 형광 침투액 - 습식 현상법이 탐상감도가 가장 우수한 이유는, 이 방법은 침투액이 부식된 부위에서 후유화성 형광물질이 발광하여 부식된 부위를 뚜렷하게 보여주기 때문입니다. 이 방법은 부식된 부위를 더욱 세밀하게 탐지할 수 있어서 탐상감도가 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 침투탐상검사 시 검사결과에 가장 적은 영향을 주는 외부의 오염은?

  1. 검사대 위에 떨어져 있는 침투제
  2. 검사원의 손에 묻어 있는 침투제
  3. 현상제에 세척제가 오염되어 있는 경우
  4. 현상제에 침투제가 오염되어 있는 경우
(정답률: 31%)
  • 현상제는 침투제를 제거하는 역할을 하기 때문에, 현상제에 세척제가 오염되어 있으면 침투제가 충분히 제거되지 않을 수 있습니다. 이로 인해 검사결과에 영향을 미치게 됩니다. 따라서 현상제에 세척제가 오염되어 있는 경우가 가장 적은 영향을 주는 외부의 오염입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 단조 강의 검사 시 시험체의 형상 때문에 세척의 정도를 조절할 필요가 있는 경우 가장 적합한 침투탐상검사법은?

  1. 수세성 방법
  2. 기름베이스 유화제를 사용하는 후유화성 방법
  3. 용제제거성 방법
  4. 물 베이스 유화제를 사용하는 후유화성 방법
(정답률: 27%)
  • 용제제거성 방법은 시험체 표면에 남아있는 오일, 그리스, 먼지 등을 제거하여 검사액이 시험체 내부로 침투할 수 있도록 하는 방법입니다. 따라서 시험체의 형상 때문에 세척의 정도를 조절해야 하는 경우에 가장 적합한 방법입니다. 다른 방법들은 시험체의 특성에 따라 적용할 수 있지만, 형상 때문에 세척의 정도를 조절해야 하는 경우에는 용제제거성 방법이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 침투탐상검사 규격

61. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 따라 수세성 침투제는 과잉 침투액을 물로 제거할 때 수압 및 수온에 대한 설명으로 옳은 것은?

  1. 수압은 30psi를 넘지 않아야 하며, 수온은 50°F를 넘지 않아야 한다.
  2. 수압은 50psi를 넘지 않아야 하며, 수온은 50°F를 넘지 않아야 한다.
  3. 수압은 30psi를 넘지 않아야 하며, 수온은 110°F를 넘지 않아야 한다.
  4. 수압은 50psi를 넘지 않아야 하며, 수온은 110°F를 넘지 않아야 한다.
(정답률: 58%)
  • 수세성 침투제는 물과 섞여 과잉 침투액을 제거하는데 사용되므로, 수압이 너무 높으면 침투액이 너무 많이 제거될 수 있고, 수온이 너무 높으면 침투액이 너무 빨리 증발하여 침투검사의 정확성이 떨어질 수 있습니다. 따라서, ASME Sec.V Art.6에 따르면 보일러 및 압력용기에 대한 침투탐상검사에서는 수압은 50psi를 넘지 않아야 하며, 수온은 110°F를 넘지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 침투 탐상 시험 방법 및 지시 모양의 분류(KS B 0816)에 의한 시험의 조작에서 시험체의 일부분을 시험하는 경우에 시험하는 부분에서 바깥쪽으로 몇 mm 의 넓은 범위를 깨끗하게 전처리해야 하는가?

  1. 20mm
  2. 25mm
  3. 30mm
  4. 35mm
(정답률: 74%)
  • 시험하는 부분에서 바깥쪽으로 25mm의 넓은 범위를 깨끗하게 전처리해야 하는 이유는 시험 중에 시료 주변의 영향을 최소화하기 위해서이다. 이러한 전처리는 시료 주변의 오염물질이나 부식물질 등이 시험 결과에 영향을 미치는 것을 방지하기 위해 필요하다. 따라서 시험하는 부분에서 바깥쪽으로 25mm의 넓은 범위를 깨끗하게 전처리해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 유화제의 점검방법으로 틀린 것은?

  1. 유화제의 성능시험은 A형 대비시험편을 이용할 수 있다.
  2. 겉모양 검사 시 현저하게 흐리거나 침전물이 생기는가를 점검한다.
  3. 점도 상승으로 인한 유화성능 저하를 점검한다.
  4. 형광휘도의 저하를 점검한다.
(정답률: 64%)
  • 유화제는 침투탐상 시험에서 사용되는 액체 중 하나이며, 침투성을 높이기 위해 사용된다. 이때 유화제의 성능이 저하되면 침투성이 떨어지게 되므로, 이를 방지하기 위해 유화제의 성능을 점검해야 한다. 이때 형광휘도의 저하를 점검하는 이유는, 유화제의 성능이 저하되면 형광휘도가 감소하기 때문이다. 따라서 형광휘도의 저하를 점검하여 유화제의 성능을 확인할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 정하는 자외선 등의 강도는?

  1. 800 μW/cm2
  2. 1000 μW/cm2
  3. 3300 μW/cm2
  4. 3900 μW/cm2
(정답률: 80%)
  • 침투탐상 시험에서 사용되는 자외선 등의 강도는 KS B 0816에서 "800 μW/cm2"로 정해져 있습니다. 이는 안전한 범위 내에서 적절한 강도로 설정된 값입니다. 다른 보기들인 "1000 μW/cm2", "3300 μW/cm2", "3900 μW/cm2"은 이 범위를 벗어나기 때문에 올바른 답은 "800 μW/cm2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 사용하는 침투액에 따른 분류의 이원성 염색침투액을 나타내는 기호는?

  1. V
  2. F
  3. DV
  4. DF
(정답률: 65%)
  • 침투액에 따른 분류에서 "D"는 디스펜서블(Dispensable)을 의미하고, "V"는 비스코스(Viscous)를 의미한다. 따라서 "DV"는 디스펜서블하면서도 비스코스한 침투액을 나타내는 기호이다. "V"와 "DV"는 모두 비스코스한 침투액을 나타내지만, "DV"는 디스펜서블한 특징이 추가된다. 따라서 "DV"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 결함 분류로 틀린 것은?

  1. 군집 결함
  2. 독립 결함
  3. 연속 결함
  4. 분산 결함
(정답률: 66%)
  • "군집 결함"은 KS B 0816에서 분류되지 않은 결함 유형이기 때문에 틀린 것입니다. KS B 0816에서는 "독립 결함", "연속 결함", "분산 결함"으로 결함을 분류합니다. "군집 결함"은 결함이 모여서 발생하는 현상으로, 예를 들어 한 구역에서만 발생하는 결함이 여러 개 있을 때 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SE-165)에 따른 강용접부 불연속부의 종류로 볼 수 있는 결함은?

  1. 겹침
  2. 수축공
  3. 라미네이션
  4. 크레이터 균열
(정답률: 30%)
  • 크레이터 균열은 용접 후 열처리 과정에서 발생하는 결함으로, 용접부 주변의 금속이 과열되어 수축하면서 생기는 스트레스에 의해 발생합니다. 이러한 스트레스는 용접부 주변의 금속에서 크레이터(용접부의 끝부분)에 집중되어 균열이 발생하게 됩니다. 따라서 보일러 및 압력용기에 대한 표준침투탐상검사에서 강용접부 불연속부의 종류로 크레이터 균열이 포함되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따라 탐상검사를 마친 후 검사보고서에 반드시 기록하지 않아도 되는 항목은?

  1. 액온이 15℃ 이하 일 때 침투액의 온도
  2. 기온이 15~50℃ 일 때 시험 장소의 온도
  3. 현상제의 적용방법
  4. 전처리의 방법
(정답률: 67%)
  • 기온이 15~50℃ 일 때 시험 장소의 온도는 검사를 진행하는 환경적인 요소로서, 검사 결과에 영향을 미치지 않기 때문에 검사보고서에 기록하지 않아도 된다. 다른 항목들은 검사 과정에서 필요한 정보이기 때문에 검사보고서에 기록되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 침투탐상 시험방법 및 지시 모양의 분류(KS B 0816)에 따른 시험편의 사용방법으로 부적합한 것은?

  1. A형 시험편은 원칙적으로 홈을 사이에 둔 양쪽면을 1조로 하여 사용한다.
  2. 탐상제의 성능시험은 비교할 탐상제를 1조의 대비시험편 각면에 적용하되 동일 조건의 시험을 통해 비교한다.
  3. 조작의 적합여부 시험은 1조의 대비시험편에 서로 다른 탐상제를 동일 조건의 시험을 통해 비교한다.
  4. B형 대비시험편은 원칙적으로 갈라짐에 대하여 직각방향으로 1/2로 절단한 2편을 1조로 하여 사용한다.
(정답률: 41%)
  • 조작의 적합여부 시험은 1조의 대비시험편에 서로 다른 탐상제를 동일 조건의 시험을 통해 비교한다. 이유는 조작의 적합여부 시험은 탐상제의 조작성을 평가하기 위한 것으로, 동일한 조건에서 서로 다른 탐상제를 비교하여 조작성을 평가해야 정확한 결과를 얻을 수 있기 때문이다. 다른 시험편들은 각각의 목적에 맞게 사용되며, 조작성 평가와는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 적용할 시험방법의 선정시 고려하여야 할 사항으로 틀린 것은?

  1. 시험품의 용도와 표면거칠기
  2. 예상결함 종류와 크기
  3. 탐상제의 성질
  4. 시험품의 밀도
(정답률: 66%)
  • 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 따른 적용할 시험방법의 선정시 고려하여야 할 사항 중에서 "시험품의 밀도"는 올바른 사항이 아니다. 시험품의 밀도는 침투탐상 시험방법의 선택과는 직접적인 연관성이 없기 때문이다. 따라서 시험품의 용도와 표면거칠기, 예상결함 종류와 크기, 탐상제의 성질 등을 고려하여 적절한 시험방법을 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SE-165)에서 전처리 방법 중 용제 세척액으로 잔류물을 없애기 어려워 권고되지 않는 오염물로 옳은 것은?

  1. 그리스, 왁스
  2. 왁스, 도료
  3. 녹, 스케일
  4. 왁스, 유기물
(정답률: 63%)
  • 보일러 및 압력용기에는 녹과 스케일이 발생할 수 있습니다. 이러한 오염물은 용제 세척액으로 쉽게 제거할 수 있습니다. 그러나 그리스, 왁스, 도료, 유기물 등은 세척액으로 제거하기 어렵기 때문에 권고되지 않는 오염물입니다. 따라서 정답은 "녹, 스케일"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

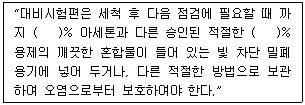

72. 비파괴검사-침투탐상검사-검증 수단(KS B ISO 3453)의 대비시험편에 대한 설명 중 ( )안에 알맞은 숫자를 순서대로 나열한 것은?

  1. 20, 40
  2. 30, 60
  3. 40, 60
  4. 50, 50
(정답률: 28%)
  • 이미지에서 보이는 대비시험편은 50%의 길이와 50%의 직경을 가지고 있기 때문에, 정답은 "50, 50"이다. 다른 보기들은 길이와 직경 중 하나가 다른 비율을 가지고 있기 때문에 대비시험편의 요구사항을 충족시키지 못한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)의 B형 대비시험편 주 재료는?

  1. 주철
  2. 강철
  3. 알루미늄
  4. 구리합금
(정답률: 48%)
  • 침투탐상 시험은 금속의 표면에 침투된 결함을 검출하는 시험 방법입니다. 이 시험에서 사용되는 침투액은 금속 표면에 침투하여 결함을 채색시키는 역할을 합니다. 이때, 침투액이 금속 표면에 침투하기 쉬운 재료일수록 검출 능력이 높아지기 때문에 구리합금이 주로 사용됩니다. 따라서 B형 대비시험편 주 재료는 구리합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)의 판독에 대한 설명으로 틀린 것은?

  1. 형광침투제를 사용한 경우 자외선 등을 사용하여야 한다.
  2. 염색침투제를 사용한 경우 자외선 등을 사용하여야 한다.
  3. 최종 판독은 건식현상제의 적용 직후 10~60분 이내에 실시한다.
  4. 최종 판독은 습식현상제의 피막이 건조된 직후 10~60분 이내에 실시한다.
(정답률: 69%)
  • "염색침투제를 사용한 경우 자외선 등을 사용하여야 한다."가 틀린 것이 아니라 옳은 것입니다. 염색침투제는 자외선 등을 사용하여 판독합니다. 이유는 염색침투제가 부착된 부위를 자외선 등으로 조명하면 더욱 선명하게 부착 부위를 확인할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 의한 침투 탐상 검사의 비교 시험편 제작에 사용되는 재질은?

  1. Al
  2. Cu
  3. Ni
  4. Cr
(정답률: 62%)
  • 침투탐상검사에서 사용되는 침투액은 일반적으로 알루미늄 기반의 침투액이 사용되며, 이는 검사 대상 재질과 상호작용하여 결함을 뚜렷하게 나타내기 때문입니다. 따라서 비교 시험편 제작에도 알루미늄을 사용하여 검사의 정확성을 높이기 위해 "Al"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SE-165)로 탐상검사를 수행할 때 1종 C 방법이면 어떤 것인가?

  1. 수세성 형광침투탐상시험
  2. 수세성 염색침투탐상시험
  3. 후유화성 염색침투탐상시험
  4. 용제제거성 형광침투탐상시험
(정답률: 59%)
  • 1종 C 방법은 보일러 및 압력용기의 표면에 용제를 사용하여 오염물질을 제거한 후, 형광침투액을 적용하여 검사하는 방법입니다. 이 방법은 용제를 사용하여 오염물질을 제거하기 때문에 용제제거성 형광침투탐상시험으로 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 침투 처리 시 고려해야할 사항이 아닌 것은?

  1. 시험체의 모양
  2. 시험체의 치수
  3. 시험체의 수량 및 침투액의 종류
  4. 시험체의 가격
(정답률: 73%)
  • 침투 처리 시 고려해야할 사항은 시험체의 모양, 치수, 수량 및 침투액의 종류 등과 같은 기술적인 요소들이며, 시험체의 가격은 기술적인 측면과는 관련이 없는 경제적인 요소이기 때문에 정답에서 제외되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V)에 따른 침투탐상시험에서 시험체 온도가 정상범위를 벗어날 때 침투액의 성능을 알기 위해 사용되는 비교시험편은?

  1. 담금질에 의해 만드렁진 미세균열을 가진 알루미늄 시험편
  2. 노멀라이징으로 오스테나이트 조지깅 된 스테인리스강판
  3. 미세한 균열을 가진 니켈 크롬 도금 강판
  4. 미세한 냉간 균열을 가진 탄소강 시험편
(정답률: 55%)
  • 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V)에서 시험체 온도가 정상범위를 벗어날 때 침투액의 성능을 알기 위해 사용되는 비교시험편은 "담금질에 의해 만드렁진 미세균열을 가진 알루미늄 시험편"입니다. 이는 알루미늄이 높은 열팽창률을 가지기 때문에, 보일러나 압력용기와 같은 고온 환경에서 냉각되면서 생길 수 있는 균열을 모사하기에 적합하기 때문입니다. 또한, 담금질로 인해 만들어진 미세균열은 침투액의 성능을 정확하게 평가할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. ASME Sec. VⅢ에서 침투지시를 평가할 때 평가되어야 할 최소 크기는?

  1. 3/4인치
  2. 1/4인치
  3. 1/8인치
  4. 1/16인치
(정답률: 59%)
  • ASME Sec. VⅢ에서 침투지시를 평가할 때 평가되어야 할 최소 크기는 1/16인치이다. 이는 침투지시 검사에서 사용되는 검사액의 표면장력과 침투액의 표면장력 사이의 차이가 충분히 크기 때문이다. 만약 검사액이 침투액보다 표면장력이 높다면, 검사액이 침투액을 대체하여 침투액이 표면에 나타나지 않을 수 있다. 따라서, 침투지시 검사에서는 최소 1/16인치 크기의 결함을 평가해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 의거 침투탐상시험 결과 거의 동일 직선상에 두 개의 선모양 흠이 각각 3mm와 1.5mm가 확인되었다. 흠의 거리가 3mm로 측정되었다면 다음 중 옳은 것은?

  1. 연속된 하나의 흠지시로 간주한다.
  2. 독립된 두 개의 흠지시로 간주한다.
  3. 분산된 흠으로 4급으로 분류해야만 한다.
  4. 원모양 흠으로 분류해야만 한다.
(정답률: 64%)
  • - "독립된 두 개의 흠지시로 간주한다."

    이유: 침투탐상 시험에서는 침투지시모양의 분류에 따라 흠의 크기와 거리를 측정하여 등급을 결정한다. 이 경우에는 두 개의 선모양 흠이 거의 동일한 직선상에 있으므로, 각각 독립된 두 개의 흠으로 간주하여 측정해야 한다. 따라서, 흠의 거리가 3mm로 측정되었다면, 이는 두 개의 독립된 흠으로 간주되어 각각의 크기가 1.5mm인 것으로 해석할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
