침투비파괴검사기사 필기 기출문제복원 (2020-08-22)

침투비파괴검사기사 2020-08-22 필기 기출문제 해설

이 페이지는 침투비파괴검사기사 2020-08-22 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

침투비파괴검사기사
(2020-08-22 기출문제)

목록

1과목: 비파괴검사 개론

1. 와전류탐상시험의 장점에 대한 설명으로 옳은 것은?

  1. 비금속에 적용이 용이하다.
  2. 시험속도가 빠르며 자동화가 가능하다.
  3. 결합의 종류 판별 및 내부결함검사가 용이하다.
  4. 복잡한 형상을 갖는 시험체의 전면 탐상에 유리하다.
(정답률: 71%)
  • 와전류탐상시험은 전도체 표면의 결함을 빠르게 검출할 수 있어 시험 속도가 매우 빠르고 자동화 시스템 구축에 유리합니다.

    오답 노트
    비금속 적용: 전도체(금속)에만 적용 가능합니다.
    내부결함검사: 표면 및 표면 근처의 결함 검출에 특화되어 있습니다.
    복잡한 형상: 형상이 복잡하면 와전류 분포가 불균일해져 탐상이 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 엑스선발생장치와 감마선조사장치의 공통점이 아닌 것은?

  1. 자외선보다 과장이 짧은 광자를 방출한다.
  2. 전원이 필요하다.
  3. 원자번호가 높은 물질로 차폐한다.
  4. 발생된 방사선강도는 거리제곱에 반비례한다.
(정답률: 66%)
  • 엑스선은 전기에너지를 이용해 인위적으로 발생시키므로 전원이 필요하지만, 감마선은 방사성 동위원소의 자연 붕괴로 방출되므로 전원이 필요 없습니다.

    오답 노트
    자외선보다 짧은 파장: 두 방사선 모두 해당
    원자번호 높은 물질 차폐: 납 등으로 차폐 가능
    거리제곱 반비례: 방사선 강도의 공통 특성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 생성중인 결함(성장하고 있는 결함)을 검출하기에 적당한 비파괴시험은?

  1. 음향방출시험
  2. 방사선투과시험
  3. 자분탐상시험
  4. 기포누설시험
(정답률: 68%)
  • 음향방출시험은 재료 내부에서 결함이 성장하거나 변형이 일어날 때 발생하는 탄성파(에너지)를 실시간으로 검출하는 방식이므로, 생성 중인 결함을 찾는 데 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 보수검사 시 자분탐상시험의 대상이 되는 결함이 아닌 것은?

  1. 응력부식 균열
  2. 언더컷 저부에 발생한 균열
  3. 필렛 용접부의 피로 균열
  4. 크리프(Creep) 균열
(정답률: 60%)
  • 자분탐상시험은 표면 및 표면 직하의 결함을 검출하는 시험입니다. 응력부식 균열, 피로 균열, 크리프 균열은 자분탐상으로 검출 가능하지만, 언더컷 저부에 발생한 균열은 형상적 특성상 자분탐상보다는 침투탐상이나 다른 정밀 검사가 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 강에서의 음속 5900m/s. 밀도 7.8g/cm3 일 때 임피던스는?

  1. 4.6×105g/cm2ㆍs
  2. 7.5×105g/cm2ㆍs
  3. 4.6×106g/cm2ㆍs
  4. 7.5×106g/cm2ㆍs
(정답률: 57%)
  • 음향 임피던스는 매질의 밀도와 음속의 곱으로 계산합니다.
    ① [기본 공식] $Z = \rho \times v$
    ② [숫자 대입] $Z = 7.8 \times 5900$
    ③ [최종 결과] $Z = 4.6 \times 10^{6}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 경질 및 고융점의 비금속 내화재와 융점이 낮은 금속을 소결시킨 복합재는?

  1. 서멧
  2. 인바
  3. 퍼멀로이
  4. 플래티나이트
(정답률: 67%)
  • 서멧(Cermet)은 세라믹(Ceramic)의 경질·고융점 특성과 금속(Metal)의 인성을 결합하여 소결시킨 복합재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 냉간 가공으로 인해 금속결정 내부에 전위와 같은 결함이 증가함으로서 변화하는 성질이 아닌 것은?

  1. 가공하면 전위의 집적에 의하여 경화한다.
  2. 냉간 가공으로 인해 금속 결정의 경도는 증가한다.
  3. 가공경화에 의해 변태강도는 감소하나, 연신은 증가한다.
  4. 가공으로 금속 내에 공격자점이 증가하면 전기저항이 증가한다.
(정답률: 64%)
  • 냉간 가공 시 전위의 밀도가 증가하는 가공경화 현상이 발생하면 금속의 경도와 강도는 증가하지만, 연성과 연신율은 감소하게 됩니다.

    오답 노트
    가공경화에 의해 변태강도는 감소하나, 연신은 증가한다: 강도는 증가하고 연신율은 감소하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. Fe-Fe3C 상태도에 대한 설명으로 옳은 것은?

  1. A2는 시멘타이트의 자기변태점이며, 약 210°C이다.
  2. 공정점의 탄소량은 약 4.3%이다.
  3. 순철의 A3 변태점은 δ ↔ γ 이며, 약 1490°C이다.
  4. Ao는 철의 자기변태점이며, 약 768 °C이다.
(정답률: 51%)
  • Fe-Fe$_{3}$C 상태도에서 공정점의 탄소 함량은 약 $4.3\%$로 정의됩니다.

    오답 노트
    A$_{2}$는 순철의 자기변태점(약 $768^{\circ}\text{C}$), A$_{3}$는 동소변태점(약 $912^{\circ}\text{C}$), A$_{0}$는 시멘타이트의 자기변태점(약 $210^{\circ}\text{C}$)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

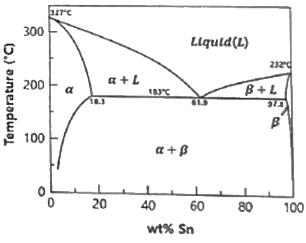

9. 다음 Pb-Sn 합금 상태도에 대한 설명으로 틀린 것은?

  1. 공정반응이 일어난다.
  2. α상과 (α+L) 상 사이의 경계선을 고상선이라 한다.
  3. L상과 (α+L) 상 사이의 경계선을 액상선이라 한다.
  4. 아공정합금을 실온까지 서냉하면 α상과 β상은 층상구조만으로 이루어진다.
(정답률: 63%)
  • Pb-Sn 합금 상태도에서 아공정합금은 공정점보다 주석(Sn) 함량이 적은 합금입니다. 이를 서냉하면 먼저 $\alpha$ 상이 석출된 후, 남은 액상이 공정 반응을 통해 $\alpha + \beta$ 층상구조(펄라이트와 유사한 형태)로 변하므로, 최종 조직은 층상구조뿐만 아니라 초기 석출된 $\alpha$ 상이 함께 존재하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 저온과 고압에 사용되는 금속재료가 구비해야 할 조건과 가장 거리가 먼 것은?

  1. 용접성이 좋을 것
  2. 항복점이 낮을 것
  3. 가공성이 좋을 것
  4. 내충격성이 좋을 것
(정답률: 83%)
  • 저온 및 고압 환경에서 사용하는 재료는 변형에 견디는 힘이 강해야 하므로 항복점이 높아야 합니다.

    오답 노트
    용접성, 가공성, 내충격성: 저온 취성을 방지하고 안정적인 구조물을 제작하기 위해 필수적으로 갖춰야 할 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 알루미늄 합금에서 개량처리의 효과가 기대되는 실루민의 계로 옳은 것은?

  1. Al-Co계
  2. Al-Si계
  3. Al-Sn계
  4. Al-Zn계
(정답률: 80%)
  • 실루민(Silumin)은 알루미늄(Al)에 규소(Si)를 첨가한 Al-Si계 합금을 의미하며, 개량처리를 통해 규소 입자를 미세화하여 기계적 성질을 향상시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 양백의 특징에 대한 설명으로 틀린 것은?

  1. 양은 또는 백동이라고도 불린다.
  2. 성분이 10~20%Ni, 15~30 %Zn, Cu인 합금이다.
  3. Sn을 넣으면 강도를 저하시키고 Pb는 편석을 초래한다.
  4. 전기 저항이 크기 때문에 일반 전기저항체로 사용 가능하다.
(정답률: 55%)
  • 양백은 구리(Cu)에 니켈(Ni)과 아연(Zn)을 첨가한 합금으로, 주석(Sn)을 첨가하면 강도가 향상되는 특성을 가집니다.

    오답 노트
    전기 저항이 크기 때문에 일반 전기저항체로 사용 가능하다: 양백은 내식성과 전기 저항이 적절하여 저항체로 사용 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 파괴를 일으키는 응력보다 훨씬 낮은 응력에서 반복하여 하중을 가하면 결국 재료가 파괴되는 현상은?

  1. 피로 현상
  2. 에릭센 현상
  3. 항복 응력 현상
  4. 크리프 한도 현상
(정답률: 76%)
  • 재료에 정적 파괴 응력보다 낮은 응력을 반복적으로 가했을 때, 미세한 균열이 성장하여 결국 파괴되는 현상을 피로 현상이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 켈멧(kelmet)에 대한 설명으로 옳은 것은?

  1. Cu-Si계 합금으로 장식용으로 사용한다.
  2. Cu-Al계 합금으로 내마모성이 우수하다.
  3. Cu-Zn계 합금으로 볼트, 너트의 재료이다.
  4. Cu-Pb계 합금으로 베어링용으로 사용한다.
(정답률: 58%)
  • 켈멧은 구리(Cu)와 납(Pb)의 합금으로, 마찰 특성이 좋아 주로 베어링용 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 재료에 일정한 하중을 가하고 고온에서 긴 시간 동안에 변형량을 측정하는 시험은?

  1. 피로 시험
  2. 전단 시험
  3. 인장 시험
  4. 크리프 시험
(정답률: 71%)
  • 고온 환경에서 일정한 하중을 장시간 가했을 때 시간이 경과함에 따라 변형률이 증가하는 현상을 측정하는 시험은 크리프 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 용접 변형 중 면내 변형이 아닌 것은?

  1. 각 변형
  2. 가로 수축
  3. 세로 수축
  4. 회전 변형
(정답률: 66%)
  • 면내 변형은 판면의 접선 방향으로 발생하는 변형으로 가로 수축, 세로 수축, 회전 변형이 이에 해당합니다.
    반면 각 변형은 판면의 수직 방향으로 발생하는 면외 변형에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 용접 후 용접변형에 대한 교정방법이 아닌 것은?

  1. 전진법
  2. 롤러에 의한 법
  3. 가열 후 해머질하는 법
  4. 얇은 판에 대한 점 수축법
(정답률: 61%)
  • 전진법은 용접 진행 방향에 따른 용접 기법의 일종이며, 발생한 변형을 바로잡는 교정 방법이 아닙니다.

    오답 노트
    롤러에 의한 법, 가열 후 해머질, 점 수축법: 모두 물리적/열적 변형 교정법에 해당
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 아크용집 작업에서 아크 발생시간이 7분, 아크 중지(휴식)시간이 3분이라 할 때 용접기 사용률은 몇 % 인가?

  1. 30
  2. 50
  3. 70
  4. 90
(정답률: 81%)
  • 용접기 사용률은 전체 작업 시간 중 실제로 아크가 발생한 시간의 비율을 계산합니다.
    ① [기본 공식] $\text{사용률} = \frac{\text{아크시간}}{\text{아크시간} + \text{휴식시간}} \times 100$
    ② [숫자 대입] $\text{사용률} = \frac{7}{7 + 3} \times 100$
    ③ [최종 결과] $\text{사용률} = 70$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 압점에 해당하는 용접방식은?

  1. 초음파 용접
  2. 스터드 용접
  3. 전자빔 용접
  4. 피복 아크 용접
(정답률: 50%)
  • 초음파 용접은 고주파 진동을 가해 마찰열을 발생시켜 접합하는 대표적인 압점 용접 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 연강용 피복 아크 용접봉의 종류에서 피복제의 계통이 고산화티탄계인 것은?

  1. E 4301
  2. E 4311
  3. E 4313
  4. E 4316
(정답률: 61%)
  • 연강용 피복 아크 용접봉의 규격에서 E 4313은 피복제가 고산화티탄계인 용접봉을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 침투탐상검사 원리

21. 침투제의 물리, 화학적 특성을 설명한 것으로 옳은 것은?

  1. 침투제는 매우 빨리 건조되어야 한다.
  2. 침투제는 쉽게 제거되어서는 안된다.
  3. 침투제는 점성이 높아야 한다.
  4. 침투제는 적심성이 우수해야 한다.
(정답률: 82%)
  • 침투제는 결함 내부로 잘 스며들기 위해 표면을 잘 적시는 성질인 적심성이 매우 우수해야 합니다.

    오답 노트
    빨리 건조: 건조 속도가 너무 빠르면 침투 시간이 부족함
    쉽게 제거 안 됨: 세척 시 쉽게 제거되어야 함
    점성 높음: 점성이 너무 높으면 침투력이 떨어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 유화제의 역할은?

  1. 시험표면의 전처리에 이용되며 사용 시 신속한 세척이 이루어진다.
  2. 침투제의 침투효과와 적심 효과를 돕는 작용이 있다.
  3. 침투제와 작용하여 물로 쉽게 씻을 수 있도록 작용을 한다.
  4. 현상제의 일종으로 침투액을 쉽게 빨아 올림은 물론 시험 표면에 고른 분사를 위해 사용된다.
(정답률: 74%)
  • 유화제는 수용성 침투제와 반응하여 침투액을 유화시킴으로써, 표면에 남은 과잉 침투제를 물로 쉽게 씻어낼 수 있게 만드는 역할을 합니다.

    오답 노트
    전처리 이용: 세척제 설명
    적심 효과: 침투제 자체의 특성
    현상제 일종: 현상제 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 사용중인 침투제의 성능점검을 1차적으로 간단히 할 수 있는 시험방법은?

  1. 침투액의 비중을 측정하여 점검한다.
  2. 침투액의 점성을 측정하여 점검한다.
  3. 대비시험편을 사용하여 비교시험한다.
  4. 메니커스(Menicus) 시험으로 점검한다.
(정답률: 77%)
  • 사용 중인 침투제의 성능을 가장 빠르고 간단하게 확인하는 방법은 표준화된 대비시험편을 사용하여 기존의 정상적인 결과와 비교하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 용제제거성 염색침투액을 적용한 침투탐상시험으로 가장 쉽게 검출할 수 있는 균열은?

  1. 피로균열
  2. 입계균열
  3. 응력부식균열
  4. 구조물의 용접균열
(정답률: 72%)
  • 용제제거성 침투탐상시험은 세척이 간편하고 조작이 쉬워, 상대적으로 크기가 크고 뚜렷한 구조물의 용접균열을 검출하는 데 가장 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 관찰을 위한 시험조건으로 거리가 가장 먼 것은?

  1. 시험면의 밝기
  2. 주변의 밝기
  3. 눈과 관찰부위와의 각도
  4. 광원의 밝기
(정답률: 51%)
  • 관찰 시에는 시험면의 밝기, 주변의 밝기, 눈과 관찰부위의 각도 등 관찰자의 시각적 환경이 직접적인 영향을 미치지만, 광원의 밝기는 시험면의 밝기를 결정하는 요소일 뿐 관찰 조건 자체와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 침투탐상검사에서 표면장력은 어떤 물질에서 일어나는 고유현상인가?

  1. 기체
  2. 액체
  3. 고체
  4. 진공
(정답률: 84%)
  • 표면장력은 액체 분자들 사이의 응집력으로 인해 액체 표면적을 최소화하려는 액체 고유의 물리적 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 침투제의 침투성을 보조하기 위해서 통상적으로 사용하는 효율적인 방법은?

  1. 침투제를 가열한다.
  2. 진공을 만들어 압력을 올려준다.
  3. 시험체에 진동을 준다.
  4. 초음파 펌핑을 한다.
(정답률: 63%)
  • 침투제에 진동을 주면 침투액이 미세한 결함 내부로 더 잘 스며들 수 있도록 돕는 펌핑 효과가 발생하여 침투성을 효율적으로 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 형광 침투탐상시험법에서 지시의 색은?

  1. 하얀색의 바탕색에 대해 강한 황녹색의 빛으로 나타난다.
  2. 녹색의 바탕색에 대해 연한 하얀색의 빛으로 나타난다.
  3. 자외선 배경에 대해 강한 황녹색의 빛으로 나타난다.
  4. 붉은색의 바탕색에 대해 강한 황녹색의 빛으로 나타난다.
(정답률: 78%)
  • 형광 침투탐상시험은 암실에서 자외선(UV) 램프를 조사하여 검사하며, 이때 침투제가 자외선에 반응하여 강한 황녹색의 빛을 발하는 원리를 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음의 침투탐상시험 방법 중 미세한 결함에 대한 감도가 가장 우수한 것은?

  1. 용제제거성 염색 침투탐상시험
  2. 후유화성 염색 침투탐상시험
  3. 용제제거성 형광 침투탐상시험
  4. 후유화성 형광 침투탐상시험
(정답률: 67%)
  • 후유화성 형광 침투탐상시험은 침투액의 세척력이 정밀하여 배경 노이즈를 최소화할 수 있고, 형광 입자의 높은 시인성 덕분에 미세 결함 검출 감도가 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 고온에서 오랜 시간 건조하면 나타나는 현상으로 틀린 것은?

  1. 침투액의 형광휘도나 색채가 열화 된다.
  2. 결함내의 침투액을 증발 건조시킨다.
  3. 지시모양의 식별성을 저하시킨다.
  4. 결함의 검출능력을 저하시키지 않는다.
(정답률: 78%)
  • 고온에서 과도하게 건조하면 침투액이 증발하거나 열화되어 지시 모양의 식별성이 떨어지며, 결과적으로 결함의 검출 능력을 현저히 저하시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 침투탐상시험에서 결함 검출도의 신뢰성에 영향을 미치는 요인을 직접적 요인과 간접적 요인으로 나눌 때 간접적인 요인인 것은?

  1. 검사 속도
  2. 검출할 결함의 종류
  3. 검출할 결함의 크기
  4. 검사할 부재의 크기
(정답률: 58%)
  • 결함의 종류, 크기, 검사 속도는 결함 검출 여부에 직접적으로 작용하는 직접적 요인인 반면, 검사할 부재의 크기는 검사 효율성이나 환경에 영향을 주는 간접적인 요인에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 습식 현상제를 수세성 침투액과 조합하여 사용하는 침투 탐상시험법에서의 특징이 아닌 것은?

  1. 많은 양의 시험품 탐상에 적합
  2. 비 자성재료도 시험가능
  3. 결함 지시모양은 시간 경과에 무관
  4. 현상제는 물에 분산시켜 사용
(정답률: 75%)
  • 습식 현상제를 사용하는 경우, 시간이 경과함에 따라 침투액이 계속해서 흡출되어 지시 모양이 점차 확대되거나 번지는 현상이 발생하므로 결함 지시모양은 시간 경과에 영향을 받습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 침투액의 점성이 탐상에 미치는 영향에 대한 설명으로 옳은 것은?

  1. 침투액의 점성은 침투속도와 침투력에 큰 영향을 미치지 않는다.
  2. 침투액의 점성은 침투속도에는 영향을 미치지만 침투력에는 큰 영향을 미치지 않는다.
  3. 침투액의 점성은 침투력에는 영향을 미치지만 침투속도에는 큰 영향을 미치지 않는다.
  4. 침투액의 점성은 침투속도와 침투력 모두에 큰 영향을 미친다.
(정답률: 57%)
  • 침투액의 점성이 높으면 모세관 현상에 의한 침투 속도는 느려지지만, 일단 침투한 후에는 결함 내에 머무르려는 성질이 강해져 침투력 자체에는 큰 영향을 미치지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 침투탐상검사에서 사용하는 현상제의 특성 중 설명이 잘못된 것은?

  1. 분산성이 좋아야 한다.
  2. 침투액의 흡출성이 좋아야 한다.
  3. 중성으로 시험체에 대해 부식성이 없어야 한다.
  4. 실제 결함의 크기보다 침투지시의 모양이 확대되면 안 된다.
(정답률: 68%)
  • 현상제는 결함 속에 침투한 침투액을 표면으로 흡출시켜 결함의 크기를 확대함으로써 검사자가 쉽게 식별할 수 있도록 돕는 역할을 합니다. 따라서 실제 결함의 크기보다 침투지시의 모양이 확대되어야 검출 능력이 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 점성의 변수에 영향을 받는 동적침투인자(KPP)를 나타내는 식으로 옳은 것은? (단, γ: 표면장력, θ: 접촉각, η: 점성을 나타낸다.)

  1. KPP = (γㆍη)/cosθ
  2. KPP = (γㆍcosθ)/η
  3. KPP = (ηㆍcosθ)/γ
  4. KPP = γㆍηㆍcosθ
(정답률: 51%)
  • 동적침투인자(KPP)는 침투액의 표면장력과 접촉각(적심성)이 클수록, 그리고 점성이 낮을수록 침투 속도가 빨라지는 원리를 나타내는 지표입니다.
    $$\text{KPP} = \frac{\gamma \cos \theta}{\eta}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 액체가 들어 있는 통속에 양끝이 막혀있지 않은 가는 유리관을 세웠을 때에 유리관속의 액체 면이 관 밖의 액체 면보다 높아지거나 낮아지는 모세관 현상의 설명으로 올바른 것은?

  1. 액체의 응집력과 유리관과 액체 사이의 부착력의 차이로 일어남
  2. 액체의 점성력과 유리관과 액체 사이의 부력으로 일어남
  3. 액체의 적심성과 유리관과 액체 사이의 흡입력으로 일어남
  4. 유리관속의 액체 표면적을 크게 하려는 표면장력으로 액체를 끌어내리기 때문임
(정답률: 45%)
  • 모세관 현상은 액체 분자끼리 서로 당기는 응집력과 액체 분자가 유리관 벽면에 달라붙으려는 부착력의 상호작용 및 차이에 의해 액체 면이 상승하거나 하강하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 후유화성 침투액을 세척처리할 때의 설명으로 옳지 않은 것은?

  1. 분무법으로 침투액을 제거한다.
  2. 물에 적신 헝겊을 사용해서 침투액을 제거한다.
  3. 세척을 시작한 후 중단하지 않고 단시간에 신속하게 제거한다.
  4. 형광 침투액의 경우 자외선을 조사시켜 세척 정도를 확인하며 제거한다.
(정답률: 53%)
  • 후유화성 침투액은 물과 반응하여 유화되는 성질을 가지므로, 물에 적신 헝겊으로 닦아내면 결함 내부에 침투한 침투액까지 함께 씻겨 나가 검사 감도가 현저히 저하됩니다.

    오답 노트
    분무법 사용: 적절한 수압의 물 분무로 제거함
    신속한 제거: 과세척 방지를 위해 중단 없이 빠르게 수행함
    자외선 조사: 형광 침투액의 잔류 여부를 실시간 확인하며 세척함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 수세성 침투액을 사용하는 방법에서 검사 감도를 높이기 위해서 다음 증 침투시간을 가장 길게 해야 하는 경우는?

  1. 알루미늄 용접부
  2. 마그네슘 용접부
  3. 알루미늄 압연품
  4. 강 용접부
(정답률: 68%)
  • 알루미늄 압연품은 용접부나 다른 재질에 비해 결함의 폭이 매우 좁고 미세한 경우가 많아, 침투액이 결함 내부로 충분히 스며들기 위해 가장 긴 침투시간이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 침투탐상검사 시 균열의 깊이와 가장 밀접한 관계가 있는 것은?

  1. 침투시간
  2. 현상시간
  3. 현상제 도막의 두께
  4. 형광 또는 색채의 폭이나 휘도
(정답률: 36%)
  • 침투탐상검사에서 결함의 깊이가 깊을수록 더 많은 침투액이 저장되며, 이것이 현상제에 의해 흡수되어 표면으로 배어 나올 때 형광 또는 색채의 폭이 넓어지거나 휘도가 강하게 나타나기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 균열 검출에 사용되는 두 종류의 침투제에서 감도를 비교하는 방법으로 올바른 것은?

  1. 비중을 측정하기 위해 비중계를 사용한다.
  2. 균열이 존재하는 알루미늄 시편을 사용한다.
  3. 접촉각을 측정한다.
  4. 표면 장력을 측정한다.
(정답률: 79%)
  • 두 종류의 침투제 감도를 객관적으로 비교하기 위해서는 동일한 조건의 표준 시편이 필요하며, 일반적으로 균열이 존재하는 알루미늄 시편을 사용하여 검출 능력을 평가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 침투탐상검사 시험

41. 침투탐상검사 방법을 선정할 때 고려하지 않아도 되는 것은?

  1. 시험체의 재질
  2. 시험체의 두께
  3. 탐상면의 거칠기
  4. 작업성 및 경제성
(정답률: 59%)
  • 침투탐상검사는 표면 결함을 찾는 시험이므로 재질, 표면 거칠기, 경제성 등은 중요하지만, 내부까지 침투하는 시험이 아니기에 시험체의 두께는 검사 방법 선정에 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 침투탐상검사에서 시험체 표면에 둥근 시 시모양이 발생하는 원인은?

  1. 가공(gas holes)
  2. 핫티어(hot tear)
  3. 단조 겹침(forging laps)
  4. 피로 균열(fatigue crack)
(정답률: 71%)
  • 가공 중 발생하는 가스 홀(gas holes)은 내부의 가스가 갇혀 형성된 구형의 빈 공간이므로, 표면으로 드러날 경우 둥근 씨모양의 지시 모양으로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 사용 중인 수세성 침투액의 기능이 저하될 수 있는 가장 큰 원인은?

  1. 일부성분의 증발
  2. 물에 의한 오염
  3. 자연발화
  4. 검사품과의 화학반응
(정답률: 71%)
  • 수세성 침투액은 물로 세척하는 특성을 가지므로, 세척 과정이나 보관 중 물이 유입되어 혼입될 경우 침투액의 농도가 낮아지거나 성질이 변하여 기능이 저하될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 침투탐상검사에 이용되는 현상법에 대한 설명 중 옳은 것은?

  1. 건식법은 주로 후유화성 염색침투탐상과 조합하여 사용한다.
  2. 습식현상법은 시간이 경과해도 결함지시의 크기와 모양이 변하지 않는다.
  3. 속건식현상법에서는 분사노즐을 시험면에서 대략 10cm 이내로 하여 분사해야 균일하게 도포할 수 있다.
  4. 무현상법은 고감도 수세성 형광침투탐상에서 사용하며, 다른 현상법에 비해 결함검출도가 떨어진다.
(정답률: 61%)
  • 무현상법은 고감도 수세성 형광침투탐상에서 현상제 없이 검사하는 방법으로, 현상제를 사용하는 다른 방법들에 비해 결함검출도가 낮습니다.

    오답 노트
    건식법: 주로 형광침투탐상과 조합
    습식현상법: 시간이 지나면 결함지시가 번져 모양이 변함
    속건식현상법: 분사 거리를 충분히 유지해야 균일하게 도포됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 침투탐상검사에 사용되는 기기 중 가시광선의 밝기를 측정하는 것은?

  1. 조도계
  2. 자외선 강도계
  3. UV Meter
  4. 서베이메타
(정답률: 68%)
  • 가시광선의 밝기(조도)를 측정하는 기기는 조도계입니다.

    오답 노트
    자외선 강도계, UV Meter: 자외선 세기 측정용
    서베이메타: 방사선량 측정용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 나사홈과 같은 형상이 복잡한 시험체를 검사할 때 가장 적합한 침투탐상검사법은?

  1. 용제제거성 형광침투법
  2. 용제제거성 염색침투법
  3. 수세성 형광침투법
  4. 후유화성 염색침투법
(정답률: 71%)
  • 나사홈과 같이 형상이 복잡한 시험체는 세척이 용이하고 감도가 매우 높은 수세성 형광침투법이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 침투탐상검사에서 휘발성이 높은 유기용제에 백색의 미세분말을 분산시킨 현상제를 적용하는 현상법은?

  1. 건식 현상법
  2. 습식 현상법
  3. 특수 현상법
  4. 속건식 현상법
(정답률: 61%)
  • 휘발성이 강한 유기용제에 백색 미세분말을 분산시켜 빠르게 건조시키는 방식은 속건식 현상법의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 물베이스 유화제의 농도를 측정하는 기기는?

  1. 굴절계
  2. 점도계
  3. 조도계
  4. 자외선강도계
(정답률: 47%)
  • 물베이스 유화제의 농도는 빛의 굴절률 차이를 이용하여 측정하므로 굴절계를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 도자기 등과 같은 다공성 재질의 시험체에 100㎛ 정도의 균열까지 검사할 수 있는 침투탐상검사법은?

  1. 입자 여과법
  2. 정전기 침투탐상검사법
  3. 하전 입자법
  4. 휘발성 침투액 이용법
(정답률: 67%)
  • 도자기와 같은 다공성 재질은 침투액이 재질 내부로 흡수되어 배경이 지저분해지기 쉬우므로, 입자의 크기를 조절하여 침투시키는 입자 여과법을 사용하여 $100\mu m$ 정도의 균열을 검사합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 서로 다른 두 종류의 침투제에 대한 균열검출능력을 비교하기 위해 사용하는 방법은?

  1. 접촉각을 측정하여 비교한다.
  2. 비중계를 사용하여 비중을 측정하여 비교한다.
  3. 점도계를 사용하여 점성을 측정하여 비교한다.
  4. 균열이 있는 침투탐상용 대비시험편으로 시험하여 비교한다.
(정답률: 82%)
  • 침투제의 실제 균열 검출 성능을 객관적으로 비교하기 위해서는 이론적인 수치 측정보다, 실제 균열이 가공되어 있는 침투탐상용 대비시험편을 사용하여 직접 시험하고 비교하는 방법이 가장 정확합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 매우 지저분하고 표면에 그리스가 묻어 있는 부품의 표면처리에는 물을 주원료로 제조된 화학약품의 세척제가 사용되는데, 이 후 반드시 조치해야 할 후속조치로 옳은 것은?

  1. 용제 세척제로 다시 한 번 세척해야 한다.
  2. 표면에는 어떠한 잔류물도 남아 있지 않도록 완전히 세정해야 한다.
  3. 표면 개구부에 청정제가 들어 있지 못하도록 열을 가하여 제거시킨다.
  4. 휘발성 용제 세척제로 다시 한 번 세척해야 한다.
(정답률: 70%)
  • 화학약품 세척제를 사용한 후에는 세척제 성분이 표면에 남아 침투제의 침투를 방해하거나 결함을 가릴 수 있으므로, 표면에는 어떠한 잔류물도 남아 있지 않도록 완전히 세정하는 것이 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 형광침투탐상검사의 자외선등에서 발생되는 파장 중 인체에 가장 해로운 것은?

  1. 300 nm
  2. 340 nm
  3. 360 nm
  4. 380 nm
(정답률: 53%)
  • 빛과 자외선은 파장이 짧을수록 에너지가 강해지며, 에너지가 클수록 인체 조직에 더 큰 영향을 미치기 때문에 제시된 파장 중 가장 짧은 300 nm가 인체에 가장 해롭습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 시간이 경과하여도 비교적 실제 결함형태와 비슷한 침투지시모양을 얻고자 할 때 가장 적합한 현상방법은?

  1. 무현상법
  2. 습식 현상법
  3. 건식 현상법
  4. 속건식 현상법
(정답률: 37%)
  • 건식 현상법은 현상제가 결함부에만 선택적으로 부착되는 특성이 있어, 시간이 지나도 지시 모양의 확대나 번짐이 적어 실제 결함 형태와 가장 유사한 지시 모양을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 후유화성 침투탐상검사에서 물베이스 유화제에 혼합되는 계면활성제의 농도로 읊은 것은?

  1. 35% 이하
  2. 40% 이하
  3. 45% 이하
  4. 50% 이하
(정답률: 57%)
  • 후유화성 침투탐상검사에서 사용되는 물베이스 유화제 내 계면활성제의 농도는 일반적으로 $35\%$이하로 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 침투탑상검사에서 일반적으로 현상제에 요구되는 성질이 아닌 것은?

  1. 침투액의 흡출능력이 강한 미세분말이어야 한다.
  2. 분산성이 좋아야 한다.
  3. 건식 현상제는 투명도가 없어야 한다.
  4. 독성이 적어야 한다.
(정답률: 65%)
  • 건식 현상제는 침투액이 배어 나오는 것을 명확히 확인하기 위해 적절한 투명도나 대비를 가져야 하며, 무조건 투명도가 없어야 하는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 침투탐상검사에서 침투능력에 대한 설명으로 잘못된 것은?

  1. 시험체의 온도가 낮을수록 침투시간이 길어진다.
  2. 결함의 종류에 따라 침투능력이 다르다.
  3. 전처리 시 사용된 세척액은 결함 내에 남아있어야 침투액과 혼합되어 성능이 좋아진다.
  4. 전처리 시 오염 등이 제거되어야 침투액의 성능이 높아질 수 있다.
(정답률: 82%)
  • 침투액이 결함 내부로 원활하게 침투하기 위해서는 전처리 과정에서 세척액과 같은 오염 물질이 완전히 제거되어야 합니다. 세척액이 결함 내에 남아있으면 오히려 침투액의 진입을 방해하여 검사 성능을 저하시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 정전기 현상을 이용하여 비전도성 재료의 표면에 존재하는 미세결함을 검출하는 침투탐상검사법은?

  1. 입자여과법
  2. 하전입자법
  3. 후유화성 형광침투법
  4. 휘발성 침투액 이용법
(정답률: 75%)
  • 하전입자법은 정전기적 인력을 이용하여 비전도성 재료 표면의 미세 결함에 하전된 입자를 흡착시켜 결함을 검출하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 침투탐상검사에 사용되는 전처리 방법 중 기계적 처리 방법이 아닌 것은?

  1. 증기탈지
  2. 스크레이핑
  3. 샌딩
  4. 연삭
(정답률: 70%)
  • 증기탈지는 화학적 용제를 기화시켜 오염물을 제거하는 화학적 처리 방법입니다.

    오답 노트
    스크레이핑, 샌딩, 연삭: 물리적 힘을 이용한 기계적 처리 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 침투탐상검사를 수행할 때 관찰되는 지시모양 중 의사 지시모양이 아닌 것은?

  1. 작업자의 손자국에 의한 지시모양
  2. 오염에 의한 지시모양
  3. 다른 시험체와 접촉에 의한 지시모양
  4. 단면변화부에 발생하는 지시모앙
(정답률: 72%)
  • 단면변화부에 발생하는 지시모양은 실제 형상 변화에 따른 반응으로, 작업자 실수나 오염 등으로 인해 발생하는 가짜 지시인 의사 지시와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 알칼리성 세척제로 가장 잘 제거되는 오염물은?

  1. 물
  2. 기름
  3. 그리이스
  4. 녹이나 스케일
(정답률: 63%)
  • 알칼리성 세척제는 산성 오염물인 녹이나 스케일을 중화시켜 제거하는 데 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 침투탐상검사 규격

61. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)의 현상에 대한 내용이 틀린 것은?

  1. 현상제는 침투액을 제거한 후 가능한 바로 적용한다.
  2. 염색 침투액은 습식현상제만을 사용해야 한다.
  3. 형광 침투액은 건식현상제만을 사용해야 한다.
  4. 현상제의 피막 두께가 두꺼우면 지시를 가릴 수 있다.
(정답률: 37%)
  • ASME Sec.V Art.6 규정에 따르면, 형광 침투액의 경우 습식 현상제와 건식 현상제를 모두 사용할 수 있습니다.

    오답 노트
    염색 침투액은 습식 현상제만 사용해야 함: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 침투탑상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 규정된 A형 대비시험편의 중앙부 인공흠의 깊이는?

  1. 10mm
  2. 1.5mm
  3. 2.0mm
  4. 2.5mm
(정답률: 64%)
  • KS B 0816에서 규정하는 A형 대비시험편의 중앙부 인공홈은 폭 $1.5\text{ mm}$, 깊이 $1.5\text{ mm}$로 제작하도록 명시되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 보일러 및 압력용기에 대한 표준침투탐상검사(ASME Sec.V Art.24 SD-808)에서 신제품 및 기사용한 석유제품에 있는 염소에 대한 표준시험방법에서 시료의 염소 함유량 계산방법은? (단, P = 시료로부터 얻은 염화은의 무게[g], B= 블랭크으로부터 얻은 염화은의 무게[g], W = 사용된 시료의 무게[g] 이다.)

  1. 염소[중량%] = {(P-B)22.74}/W
  2. 염소[중량%] = {(B-P)22.74}/W
  3. 염소[중량%] = {(P-B)24.74}/W
  4. 염소[중량%] = {(B-P)24.74}/W
(정답률: 49%)
  • 시료 내 염소 함유량은 시료에서 얻은 염화은 무게와 블랭크 무게의 차이에 환산 계수를 곱하여 시료 무게로 나누어 계산합니다.
    ① [기본 공식] $\text{Cl} = \frac{(P - B) \times 24.74}{W}$
    ② [숫자 대입] $\text{Cl} = \frac{(P - B) \times 24.74}{W}$
    ③ [최종 결과] $\text{염소[중량\%]} = \frac{(P - B) \times 24.74}{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따른 탐상시험에서 세척처리에 스프레이 노즐을 사용할 때 특별한 규정이 없는 한 최대 수압은 약 얼마인가?

  1. 200 kPa
  2. 225 kPa
  3. 250 kPa
  4. 275 kPa
(정답률: 70%)
  • KS B 0816 표준에 규정된 수세척 조건에 따르면, 세척 처리에 스프레이 노즐을 사용할 때의 최대 수압은 $275\text{ kPa}$로 제한하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art6)에서 최종판독에 대한 설명이다. 틀린 것은?

  1. 습식현상제는 현상제 피막이 건조된 직후부터 10~60분 사이에 실시한다.
  2. 건식현상제는 현상제를 적용한 직후에 10~60분 사이에 실시한다.
  3. 지시모양이 번짐으로 인하여 검사결과가 변하지 않는다면 60분 이상 시간이 경과하여 관찰해도 된다.
  4. 속건식현상제는 현상시간에 관계없이 관찰하여도 무방하다.
(정답률: 54%)
  • ASME Sec.V Art6 규정에 따르면 모든 현상제는 정해진 현상 시간(Dwell Time)을 준수해야 합니다. 속건식현상제 역시 현상 시간에 관계없이 관찰해도 된다는 설명은 틀린 내용이며, 규정된 시간을 지켜야 정확한 지시모양을 판독할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 형광 침투탐상시험 시 어두운 곳에서 검사를 할 때 자외선 조사등에 눈이 익숙해지도록 기다려야 하는 최소 시간은?

  1. 1분
  2. 3분
  3. 5분
  4. 10분
(정답률: 75%)
  • 형광 침투액을 사용하여 검사할 때는 암실 환경에서 자외선 조사등에 눈이 적응할 시간이 필요하며, 특별한 규정이 없는 한 최소 1분 이상 어두운 곳에서 눈을 적응시킨 후 관찰해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 B형 대비시험편 제작에 사용되는 도금 재료는?

  1. 니켈 및 크롬
  2. 아연 및 니켈
  3. 크롬 및 구리
  4. 구리 및 니켈
(정답률: 69%)
  • B형 대비시험편은 니켈 도금과 크롬 도금을 한 판을 굽혀 도금 층에 균열을 발생시켜 제작하는 시험편입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에서 후유화성 형광침투 건식현상제의 시험순서가 맞는 것은?

  1. 전처리 - 침투제 적용 - 유화제 적용 - 유기용제 세척처리 - 현상제 적용 - 관찰 - 후처리
  2. 전처리 - 침투제 적용 - 물 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리
  3. 전처리 - 침투제 적용 - 유화제 적용 - 물 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리
  4. 전처리 - 침투제 적용 - 유기용제 세척처리 - 건조 - 현상제 적용 - 관찰 - 후처리
(정답률: 69%)
  • 후유화성 형광침투 건식현상제(FB-D)의 표준 시험 순서는 전처리 $\rightarrow$ 침투제 적용 $\rightarrow$ 유화제 적용 $\rightarrow$ 물 세척처리 $\rightarrow$ 건조 $\rightarrow$ 현상제 적용 $\rightarrow$ 관찰 $\rightarrow$ 후처리 순으로 진행됩니다. 특히 수세성 및 후유화성 침투액은 반드시 물로 세척해야 한다는 점이 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 따라 절차서를 작성할 때 최대 적용시간을 고려할 필요가 없는 것은?

  1. 전처리 후 건조시간
  2. 침투시간
  3. 현상시간
  4. 평가시간
(정답률: 43%)
  • ASME Sec.V Art.6의 Table T-621.3에 따르면 침투시간, 현상시간, 평가시간은 최소 및 최대 시간 제한을 모두 규정하고 있으나, 전처리 후 건조시간은 최소 시간만 규정되어 있어 최대 적용시간을 고려할 필요가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따르면 염색 침투액을 사용할 때 적용 할 수 있는 현상 방법은?

  1. 특수 현상법
  2. 건식 현상법
  3. 무 현상법
  4. 수용성 현상제를 사용하는 습식 현상법
(정답률: 32%)
  • KS B 0816 표준에 따르면 건식 현상법, 수용성 현상제를 사용하는 습식 현상법, 무 현상법은 염색 침투액(V 방법)을 사용할 때 적용하지 않습니다. 따라서 염색 침투액 사용 시 적용 가능한 방법은 특수 현상법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에서 침투지시모양과 결함의 분류에 대한 설명으로 틀린 것은?

  1. 침투지시모양의 분류는 의사지시가 아닌지 확인하고나서 한다.
  2. 연속 침투지시 모양은 지시모양이 거의 동일 직선상에 나란히 존재하고 그 상호 거리가 3mm 이하인 것이다.
  3. 독립 결함은 갈라짐, 선상결함, 원형상결함의 3종류로 분류한다.
  4. 분산결함은 정해진 면적 안에 존재하는 결함으로 종류, 개수 또는 개개의 길이의 합계 값에 따라 평가한다.
(정답률: 73%)
  • KS B 0816에서 연속 침투지시 모양의 정의는 지시모양이 거의 동일 직선상에 나란히 존재하고 그 상호 거리가 $2\text{ mm}$이하인 것을 말합니다.

    오답 노트
    연속 침투지시 거리 : $3\text{ mm}$이하가 아니라 $2\text{ mm}$이하입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 정한 시험체의 비표준온도에서는 어떤 조치를 하면 시험을 할 수 있는가? (단, 표준온도를 벗어 난 것을 비표준온도라고 한다.)

  1. 비교시험편에 의한 성능시험으로 입증
  2. 고성능 침투탐상제를 사용
  3. 침투제를 가열하여 사용
  4. 표준온도를 벗어나면 안된다.
(정답률: 65%)
  • ASME Sec.V Art.6에 따르면, 표준온도 범위($5\text{℃} \sim 52\text{℃}$)를 벗어난 비표준온도에서 시험을 수행해야 할 경우, 해당 온도 범위에서의 침투재료 및 공정의 적절성을 비교시험편에 의한 성능시험으로 입증하여 자격을 부여받아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 침투탐상 시험방법 및 침투지시모양의 분류(KS B 0816)에 규정된 B형 대비시험편의 기호와 그의 도금 갈라짐 나비 (목표 값)의 연결이 틀린 것은?

  1. PT-B50 : 2.5㎛
  2. PT-B30 : 2.0㎛
  3. PT-B20 : 1.0㎛
  4. PT-B10 : 0.5㎛
(정답률: 68%)
  • KS B 0816의 B형 대비시험편 기호와 도금 갈라짐 너비(목표 값)의 연결이 잘못되었습니다.

    오답 노트
    PT-B30 : $1.5\text{ \mu m}$가 올바른 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따라 침투탐상시험 시 검사체의 온도가 3~15℃ 범위에 있는 경우 침투시간은?

  1. 온도를 고려하여 침투시간을 늘린다.
  2. 온도를 고려하여 침투시간을 줄인다.
  3. 침두시간은 변하지 않는다.
  4. 표준침투시간으로 한다.
(정답률: 71%)
  • KS B 0816 규정에 따르면, 검사체의 온도가 $3\sim15\text{℃}$ 범위에 있을 때는 온도가 낮아 침투액의 유동성이 떨어지므로 이를 고려하여 침투시간을 늘려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 압력용기 제작기준 규격 강제 부록(ASME Code Sev.Ⅷ)에서 침투탐상검사 후 합격에 해당되는 지시는?

  1. 1/4 inch 원형지시
  2. 1/4 inch 선형지시
  3. 1/8 inch 원형지시
  4. 1/8 inch 선형지시
(정답률: 51%)
  • ASME Code Sev.Ⅷ 기준에 따라 지시의 크기가 $1/16\text{ inch}$ ($1.5\text{ mm}$)보다 큰 경우에만 관련 지시로 간주하여 평가합니다. 선형지시는 길이가 폭의 3배를 초과하는 지시이며, 원형지시는 길이가 폭의 3배 이하인 지시입니다. 따라서 $1/8\text{ inch}$ 원형지시는 합격 기준 내에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 배관 용접부의 비파괴검사 방법(KS B 0888)에서 침투탐상시험에 대한 설명으로 옳은 것은?

  1. 시험의 실시범위는 원칙적으로 지그 부착 자국의 주변에서 그 외부로 5mm 의 길이를 더한 범위로 한다.
  2. 시험방법의 종류는 원칙적으로 용제제거성 형광침투탐상시험, 속건식 현상법으로 한다.
  3. 현상처리는 시험면의 표면이 전혀 보이지 않도록 균일하게 도포하여야 한다.
  4. 시험체에 침투액이 남아 제거가 필요한 경우 후처리는 물스프레이나 에어로 분무하여 처리한다.
(정답률: 31%)
  • KS B 0888 규정에 따라 배관 용접부 침투탐상시험 시, 시험 실시범위는 원칙적으로 지그 부착 자국의 주변에서 그 외부로 $5\text{mm}$의 길이를 더한 범위로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 의한 습식현상제 중 수성현상제의 적용 방법이 아닌 것은?

  1. 솔질
  2. 담금
  3. 투척
  4. 분무
(정답률: 70%)
  • ASME Sec.V Art.6 규정에 따르면 수성현상제(Aqueous Developer)의 적용 방법은 담금(dipping), 솔질(brushing), 분무(spraying) 등이 있으며, 투척은 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 의한 탐상시험에서 침투장치, 유화장치, 세척장치, 암실, 자외선조사장치가 모두 필요한 시험 방법의 기호로 옳은 것은?

  1. FA-S
  2. FB-D
  3. FC-W
  4. VB-S
(정답률: 56%)
  • 필요 장치들을 통해 시험 방법을 유추할 수 있습니다.
    1. 형광(F): 암실 및 자외선조사장치 필요
    2. 후유화(B): 유화장치 필요
    3. 수성 유화제(D): 유화장치 필요
    따라서 모든 장치가 필요한 기호는 FB-D입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 침투탐상시험 방법 및 침투지시모양의 분류(KS B 0816)에 따라 침투지시모양의 관찰에 대한 설명으로 틀린 것은?

  1. 현상제 건조 후 하는 것이 바람직하다.
  2. 형광침투액을 사용한 경우 관찰 전 어두운 곳에서 눈을 적용시킨다.
  3. 형광침투액 사용 시 시험체 표면의 자외선강도가 800 ㎼/cm2 미만이어서는 안된다.
  4. 형광침투액을 사용한 경우 관찰면 밝기가 20 lx 이하여야 한다.
(정답률: 37%)
  • 침투 지시의 관찰은 현상제 적용 후 $7$분에서 $60$분 사이에 수행하는 것이 가장 바람직하며, 반드시 건조 후 수행해야 하는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 보일러 및 압력용기에 대한 침투탐상검사(ASME Sec.V Art.6)에 따른 침투탐상검사에서 세척 후 검사 표면의 건조 방법 중 규정된 방법이 아닌 것은?

  1. 자연 건조
  2. 비가역 고온 가열 건조
  3. 강제 온풍 건조
  4. 강제 냉풍 건조
(정답률: 57%)
  • ASME Sec.V Art.6 규정에 따르면, 침투탐상검사 전 세척 후 표면 건조 방법으로는 자연 건조(normal evaporation) 또는 강제 온풍(forced hot air) 및 냉풍(forced cold air) 건조만이 허용됩니다. 비가역 고온 가열 건조는 규정된 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
