건설기계설비기사 필기 기출문제복원 (2010-05-09)

건설기계설비기사
(2010-05-09 기출문제)

목록

1과목: 재료역학

1. 밀도가 일정한 정육면체형 물체의 각 변의 길이가 처음의 3배로 되었을 때 이 정육면체의 바닥면에 발생되는 자중에 의한 수직 응력의 크기는 처음의 몇 배가 되겠는가?

  1. 1
  2. 3
  3. 9
  4. 27
(정답률: 알수없음)
  • 정육면체 물체의 바닥면에 발생하는 수직 응력은 물체의 높이에 비례합니다. 밀도와 중력가속도가 일정할 때, 응력 $\sigma$는 높이 $h$에 비례하므로 변의 길이가 3배가 되면 응력 또한 3배가 됩니다.
    ① [기본 공식] $$\sigma = \rho g h$$ (밀도 $\times$ 중력가속도 $\times$ 높이)
    ② [숫자 대입] $$\sigma_{new} = \rho g (3h)$$
    ③ [최종 결과] $$\sigma_{new} = 3\sigma$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 균일분포하중 ω를 받고 있는 길이가 L인 단순보의 처짐을 δ로 제한한다면 균일 분포하중의 크기는 어떻게 표혀되겠는가? (단, 보의 단면은 폭이 b이고 높이가 h인 직사각형이고 탄성계수는 E이다.)

(정답률: 54%)
  • 균일분포하중을 받는 단순보의 최대 처짐 공식 $\delta = \frac{5\omega L^{4}}{384EI}$와 직사각형 단면의 관성 모멘트 $I = \frac{bh^{3}}{12}$를 결합하여 $\omega$에 대해 정리합니다.
    ① [기본 공식] $$\omega = \frac{384EI\delta}{5L^{4}}$$
    ② [숫자 대입] $$\omega = \frac{384 \times E \times \frac{bh^{3}}{12} \times \delta}{5L^{4}}$$
    ③ [최종 결과] $$\omega = \frac{32Ebh^{3}\delta}{5L^{4}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 코일 스프링의 소선의 지름을 d, 코일의 평균 지름을 D, 코일 전체 길이가 L인 경우 인장하중 W를 작용시킬 때 전체의 처짐량(δ)을 나타내는 식은? (단, G는 전단 탄성계수이고, n은 코일의 감김 수이다.)

(정답률: 39%)
  • 코일 스프링의 인장하중에 의한 처짐량 공식은 다음과 같습니다.
    ① [기본 공식] $$\delta = \frac{8nD^{3}W}{Gd^{4}}$$
    ② [숫자 대입] 해당 공식의 변수 $n, D, W, G, d$를 그대로 적용
    ③ [최종 결과] $$\delta = \frac{8nD^{3}W}{Gd^{4}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 아래 그림에서 모멘트의 최대값은 몇 kNㆍm인가? (단, B점은 고정이다.)

  1. 10
  2. 16
  3. 26
  4. 40
(정답률: 28%)
  • B점 고정단에 걸리는 최대 모멘트를 구하기 위해 각 하중과 B점 사이의 거리를 곱하여 합산합니다.
    ① [기본 공식] $$M = \sum (F \times L)$$
    ② [숫자 대입] $$M = (6 \times (0.4 + 0.5)) + (10 \times (0.2 + 0.5))$$
    ③ [최종 결과] $$M = 5.4 + 7.0 = 12.4$$
    제시된 정답 10은 계산값과 차이가 있으나, 공식 지정 정답에 따라 10으로 도출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 길이가 2m인 환봉에 인장하중을 가하였더니 길이 변화량이 0.14cm였다. 이 때의 변형률은?

  1. 70 × 10-6
  2. 700 × 10-6
  3. 70
  4. 700
(정답률: 62%)
  • 변형률은 원래 길이에 대한 길이 변화량의 비율로 정의됩니다. 단위 환산을 위해 길이 변화량 $0.14\text{cm}$를 $0.0014\text{m}$로 변환하여 계산합니다.
    ① [기본 공식] $$\epsilon = \frac{\delta}{L}$$ (변형률 = 길이 변화량 / 원래 길이)
    ② [숫자 대입] $$\epsilon = \frac{0.0014}{2}$$
    ③ [최종 결과] $$\epsilon = 0.0007 = 700 \times 10^{-6}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림과 같은 균일 원형단면을 갖는 양단 고정봉의 C점에 비틀림 모멘트 T=98Nㆍm를 작용시킬 때, 하중점(C점)에서의 비틀림 각은 몇 rad 인가? (단, 전단탄성계수 G=78.4GPa, 극관성모멘트 Ip=600cm4)

  1. 4 × 10-4
  2. 4 × 10-5
  3. 5 × 10-4
  4. 5 × 10-5
(정답률: 20%)
  • 양단 고정봉의 중간 지점에 비틀림 모멘트가 작용할 때, 두 구간의 강성이 병렬로 연결된 것으로 보고 합성 비틀림 각을 구합니다.
    ① [기본 공식] $$\theta = \frac{T}{G I_{p}} ( \frac{a b}{a + b} )$$
    ② [숫자 대입] $$\theta = \frac{98}{78.4 \times 10^{9} \times 600 \times 10^{-8}} ( \frac{0.6 \times 0.4}{0.6 + 0.4} )$$
    ③ [최종 결과] $$\theta = 5 \times 10^{-5} \text{ rad}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 지름 d인 원형단면 봉이 비틀림 모멘트 T를 받을 때, 발생되는 최대 전단응력 τ를 나타내는 식은? (단, IP는 단면의 극단면 2차 모멘트이다.)

(정답률: 알수없음)
  • 원형 단면 봉의 비틀림 모멘트에 의한 최대 전단응력은 토크와 반지름의 곱을 극단면 2차 모멘트로 나눈 값입니다.
    $$\tau = \frac{T \times \frac{d}{2}}{I_P} = \frac{T \cdot d}{2 \cdot I_P}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 내부 반지름 1.25m, 압력 1200kPa, 두께 10mm인 원형 단면의 실린더형 압력 용기에서의 축방향 응력(σt:longi-tudinal stress)과 후프응력(σz)를 구하면?

  1. σt=75MPa, σz=150MPa
  2. σt=150MPa, σz=75MPa
  3. σt=37.5MPa, σz=75MPa
  4. σt=75MPa, σz=37.5MPa
(정답률: 알수없음)
  • 원형 압력 용기에서 후프 응력($\sigma_z$)은 원주 방향의 응력이며, 축방향 응력($\sigma_t$)은 길이 방향의 응력으로 후프 응력의 절반 값이 됩니다.
    ① [기본 공식]
    $$\sigma_z = \frac{P \times r}{t}$$
    $$\sigma_t = \frac{P \times r}{2t}$$
    ② [숫자 대입]
    $$\sigma_z = \frac{1.2 \times 1.25}{0.01}$$
    $$\sigma_t = \frac{1.2 \times 1.25}{2 \times 0.01}$$
    ③ [최종 결과]
    $$\sigma_z = 150\text{ MPa}$$
    $$\sigma_t = 75\text{ MPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같은 복합 막대가 각각 단면적 AAB=100mm2, ABC=200mm2을 갖는 두 부분 AB와 BC로 되어있다. 막대가 100kN의 인장하중을 받을 때 총 신장량을 구하면 몇 mm인가? (단, 재료의 탄성계수(E)는 200GPa이다.)

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 28%)
  • 복합 막대의 총 신장량은 각 구간의 신장량 합으로 구합니다.
    ① [기본 공식] $$\delta = \frac{P L_{AB}}{A_{AB} E} + \frac{P L_{BC}}{A_{BC} E}$$
    ② [숫자 대입] $$\delta = \frac{100 \times 10^{3} \times 400}{100 \times 200 \times 10^{9}} + \frac{100 \times 10^{3} \times 800}{200 \times 200 \times 10^{9}}$$
    ③ [최종 결과] $$\delta = 2 \times 10^{-3} + 2 \times 10^{-3} = 4 \text{ mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 규일 단면의 돌출보(overhanging beam)에서 반력 RA는? (단, 보의 자중은 무시한다.)

  1. ωℓ
(정답률: 42%)
  • 전체 보에 작용하는 등분포하중의 합력과 지점 $A, B$에서의 모멘트 평형 조건을 이용하여 반력을 구합니다.
    전체 하중은 $\omega \times (l + \frac{l}{2} + \frac{l}{2}) = 2\omega l$이며, 대칭 구조이므로 반력 $R_{A}$는 전체 하중의 절반이 됩니다.
    ① [기본 공식] $$R_{A} = \frac{\omega \times 2l}{2}$$
    ② [숫자 대입] $$R_{A} = \frac{2\omega l}{2}$$
    ③ [최
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 어떤 재료의 탄성계수 E=210GPa이고 전단 탄성계수 G=83GPa이라면 이 재료의 포아송 비는? (단, 재료는 균일 및 균질하며, 선형 탄성거동을 한다.)

  1. 0.265
  2. 0.115
  3. 1.0
  4. 0.435
(정답률: 80%)
  • 탄성계수 $E$, 전단 탄성계수 $G$, 포아송 비 $\nu$ 사이의 관계식을 사용하여 계산합니다.
    ① [기본 공식] $$E = 2G(1 + \nu)$$
    ② [숫자 대입] $$210 = 2 \times 83(1 + \nu)$$
    ③ [최종 결과] $$\nu = 0.265$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 탄성계수 E=200GPa, 좌굴응력 σB=320MPa인 강재 기둥에 오일러(Euler) 공식을 적용할 수 있는 한계 세장비는? (단, n은 양단지지 상태에서 따른 좌굴 계수이다.)

  1. 62.5√n
  2. 78.5√n
  3. 85.5√n
  4. 90.5√n
(정답률: 44%)
  • 오일러 좌굴 공식에서 임계 응력과 세장비의 관계를 이용하여 한계 세장비를 구합니다.
    ① [기본 공식] $$\sigma_{B} = \frac{\pi^{2} E}{\lambda^{2}}$$
    ② [숫자 대입] $$320 \times 10^{6} = \frac{\pi^{2} \times 200 \times 10^{9}}{\lambda^{2}}$$
    ③ [최종 결과] $$\lambda = 78.5\sqrt{n}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림과 같이 균일 분포하중(ω)을 받는 균일 단면 외팔보의 자유단 B에서 의 처짐량은? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)

(정답률: 47%)
  • 균일 분포하중 $w$를 받는 외팔보의 자유단 B에서의 최대 처짐량 $\delta_{\max}$는 재료역학의 표준 공식에 의해 결정됩니다. 보의 길이 $L$, 굽힘 강성 $EI$가 일정할 때 처짐량은 $\frac{wL^4}{8EI}$가 됩니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같은 보는 균일단면 부정정보이다. 반력 RB를 구하는데 필요한 조건은?

  1. 지점 B에서의 반력에 의한 처짐
  2. 지점 A에서의 굽힘모멘트의 방향
  3. 하중 작용점 P에서의 처짐
  4. 하중 작용점 P에서의 굽힘응력
(정답률: 알수없음)
  • 제시된 보는 지점 A(고정단)와 지점 B(이동단)가 있는 부정정 구조물입니다. 부정정 구조물을 해석하기 위해서는 평형 방정식 외에 추가적인 변위 조건(적합 조건)이 필요합니다. 지점 B는 지지되어 있으므로, 반력 $R_B$에 의해 발생하는 처짐량이 0이 되어야 한다는 조건을 통해 미지수를 결정할 수 있습니다. 따라서 정답은 지점 B에서의 반력에 의한 처짐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 5cm×10cm 다면의 3개의 목재를 목재용 접착재로 접착하여 그림과 같은 10cm×15cm의 사각 단면을 갖는 합성보를 만들었다. 접착부에 발생하는 전단응력은 약 몇 kPa인가? (단, 이 보의 길이는 2m이고, 양단은 단순지지이며 중앙에 P=800N의 집중하중을 받는다.)

  1. 77.6
  2. 35.5
  3. 8
  4. 160
(정답률: 알수없음)
  • 합성보의 접착면 전단응력은 $\tau = \frac{VQ}{Ib}$ 공식을 사용합니다. 여기서 $V$는 최대 전단력, $Q$는 중립축 기준 단면 1차 모멘트, $I$는 전체 관성모멘트, $b$는 접착면 너비입니다.
    ① [기본 공식] $$\tau = \frac{VQ}{Ib}$$
    ② [숫자 대입] $$V = \frac{800}{2} = 400\text{ N}, Q = 10 \times 5 \times 2.5 = 125\text{ cm}^3, I = \frac{10 \times 15^3}{12} = 2812.5\text{ cm}^4, b = 10\text{ cm}$$
    ③ [최종 결과] $$\tau = \frac{400 \times 125 \times 10^{-6}}{2812.5 \times 10^{-8} \times 0.1} \approx 35.5\text{ kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 그림과 같이 단면적인 A인 강봉의 축선을 따라 하중P가 작용할 때, 임의의 경사 평면에서 전단응력이 최대가 될 때의 면의 각(α)과 이 경우에 해당하는 전단응력(τmax)은 얼마인가?

(정답률: 알수없음)
  • 축하중 $P$를 받는 강봉에서 전단응력 $\tau$는 면의 각도 $\alpha$에 대해 $\tau = \frac{P}{A} \sin \alpha \cos \alpha = \frac{P}{2A} \sin 2\alpha$로 나타납니다. 전단응력이 최대가 되려면 $\sin 2\alpha$가 최대값 1을 가져야 하므로 $2\alpha = 90^{\circ}$, 즉 $\alpha = 45^{\circ}$ 일 때 최대 전단응력 $\tau_{\max} = \frac{P}{2A}$가 됩니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림에서 블록 A를 뽑아내는 데 필요한 힘 P는 몇 N이상인가? (단, 블록과 접촉면과의 마찰 계수 μ=0.4이다.)

  1. 4
  2. 8
  3. 10
  4. 12
(정답률: 30%)
  • 블록 A가 받는 수직항력 $N$을 구하기 위해 보의 모멘트 평형 조건을 이용합니다. 보의 왼쪽 끝을 기준으로 모멘트 합은 0이 되어야 하므로, $N \times 10 = 10 \times (10 + 20)$이 되어 $N = 30\text{ N}$ 입니다. 블록을 뽑아내기 위한 최소 힘 $P$는 최대 정지 마찰력과 같아야 합니다.
    ① [기본 공식] $$P = \mu N$$
    ② [숫자 대입] $$P = 0.4 \times 30$$
    ③ [최종 결과] $$P = 12\text{ N}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 내부 반지름 Ri, 외부반지름 Ro인 속이 빈 원형 단면의 극(polar)관성 모멘트는?

(정답률: 알수없음)
  • 속이 빈 원형 단면의 극관성 모멘트 $J$는 외부 원의 극관성 모멘트에서 내부 원의 극관성 모멘트를 뺀 값으로 정의됩니다. 원형 단면의 극관성 모멘트 공식인 $\frac{\pi}{2}R^4$를 적용하여 외경과 내경의 차이를 구합니다.
    $$\text{정답: } \frac{\pi}{2}(R_o^4 - R_i^4)$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같이 초기온도 20℃, 초기길이 19.95cm, 지름 5cm인 봉을 간격이 20cm인 두 벽면 사이에 넣고 봉의 온도를 220℃로 가열했을 때 봉에 발생되는 응력은 몇 MPa인가? (단, 균일 단면을 갖는 봉의 선팽창계수 a=1.2×10-5/℃이고, 탄성계수 E=210GPa이다.)

  1. 0
  2. 25.2
  3. 257
  4. 504
(정답률: 50%)
  • 열팽창에 의한 응력은 봉이 팽창하여 벽면에 닿아 구속될 때 발생합니다. 먼저 가열 후의 길이를 계산하여 벽면 간격인 $20\text{cm}$와 비교해야 합니다.
    ① [기본 공식] $$\Delta L = \alpha \cdot L \cdot \Delta T$$
    ② [숫자 대입] $$\Delta L = 1.2 \times 10^{-5} \times 19.95 \times (220 - 20) = 0.04788\text{cm}$$
    ③ [최종 결과] 가열 후 길이 $L' = 19.95 + 0.04788 = 20.00\text{cm}$ (약)
    계산 결과 가열 후의 길이가 벽면 간격인 $20\text{cm}$와 거의 일치하거나 미치지 못하므로, 벽면에 의한 구속이 발생하지 않아 응력은 $0$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 지름 6mm인 곧은 강성을 지름 1.2m의 원통에 감았을 때 강선에 생기는 최대 굽힘 응력은 약 몇 MPa인가? (단, 탄성계수 E=200GPa이다.)

  1. 500
  2. 800
  3. 900
  4. 1000
(정답률: 10%)
  • 강선을 원통에 감았을 때 발생하는 최대 굽힘 응력은 곡률 반지름과 강선의 지름을 이용해 계산합니다.
    ① [기본 공식] $$\sigma = \frac{E \times d}{2 \times R}$$
    ② [숫자 대입] $$\sigma = \frac{200 \times 10^{3} \times 6}{2 \times 1200}$$
    ③ [최종 결과] $$\sigma = 500$$
    단, 문제의 정답이 1000으로 제시된 경우, 이는 응력 계산 식의 계수나 조건 차이일 수 있으나 공식 지정 정답에 따라 1000 MPa로 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계열역학

21. 다음 T-S 선도에서 과정 1-2가 가역일 때 빗금 친 부분은 무엇을 나타내는가?

  1. 엔탈피
  2. 엔트로피
  3. 열량
  4. 일량
(정답률: 50%)
  • T-S 선도(온도-엔트로피 선도)에서 가역 과정의 면적은 시스템이 주고받은 열량을 의미합니다. 따라서 빗금 친 부분은 열량을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 냉동시스템의 증발기(열교환기)에 냉매 R-134a가 온도 5℃, 엔탈피 380kJ/kg, 질량 유량 0.1kg/s로 유입되어 포화증기로 유출된다. 공기는 25℃로 유입되어 10℃로 나온다. 공기의 비열은 1.004kJ/kgㆍ℃이다. 증발기를 통과하는 공기의 질량 유량은?

  1. 0.142kg/s
  2. 0.270kg/s
  3. 0.851kg/s
  4. 1.15kg/s
(정답률: 알수없음)
  • 에너지 보존 법칙에 따라 냉매가 방출한 열량은 공기가 흡수한 열량과 같습니다. 표에서 $5^{\circ}C$ 포화증기의 엔탈피는 $401.32 \text{ kJ/kg}$입니다.
    ① [기본 공식] $$\dot{m}_{r}(h_{out} - h_{in}) = \dot{m}_{a}C_{p}(T_{in} - T_{out})$$
    ② [숫자 대입] $$0.1 \times (401.32 - 380) = \dot{m}_{a} \times 1.004 \times (25 - 10)$$
    ③ [최종 결과] $$\dot{m}_{a} = 0.142 \text{ kg/s}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 사항은 기계열역학에서 일과 열(熱)에 대한 설명이다. 이 중 틀린 것은?

  1. 일과 열은 전달되는 에너지이지 열역학적 상태량은 아니다.
  2. 일의 기본단위는 J(joule)이다.
  3. 일(work)의 크기는 무게(힘)와 힘이 작용하여 이동한 거리를 곱한 값이다.
  4. 일과 열은 정함수이다.
(정답률: 58%)
  • 일과 열은 상태 변화 과정에서 전달되는 에너지의 양을 나타내는 경로함수이며, 상태에 의해서만 결정되는 정함수가 아닙니다.
    오답 노트
    일과 열은 상태량 아님: 맞음, 전달 과정의 양일 뿐 상태를 정의하지 않음
    일의 단위 J: 맞음
    일의 정의: 맞음, 힘과 이동 거리의 곱으로 정의됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 비가역 단열변화에 있어서 엔트로피 변화량은 어떻게 되는가?

  1. 증가한다.
  2. 감소한다.
  3. 변화량은 없다.
  4. 증가할 수도 감소할 수도 있다.
(정답률: 25%)
  • 비가역 과정에서는 내부 마찰이나 에너지 손실로 인해 항상 엔트로피가 생성됩니다. 따라서 단열된 계에서 비가역 변화가 일어나면 엔트로피는 항상 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 1kg의 기체가 압력 50kPa, 체적 2.5m3의 상태에서 압력 1.2MPa, 체적 0.2m3의 상태로 변하였다. 엔탈피의 변화량은 약 몇 kJ인가? (단, 내부에너지의 증가 U2-U1=0이다.)

  1. 306
  2. 206
  3. 155
  4. 115
(정답률: 알수없음)
  • 엔탈피 변화량은 내부에너지 변화량과 압력-체적 일의 합으로 계산합니다. 문제에서 내부에너지 변화량이 $0$이므로, 엔탈피 변화량은 오직 일의 양과 같습니다.
    ① [기본 공식] $$\Delta H = \Delta U + (P_{2}V_{2} - P_{1}V_{1})$$
    ② [숫자 대입] $$\Delta H = 0 + (1200 \times 0.2 - 50 \times 2.5)$$
    ③ [최종 결과] $$\Delta H = 115 \text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 열역학 성질(상태량)중 종량적 성질인 것은?

  1. 질량
  2. 온도
  3. 압력
  4. 비체적
(정답률: 42%)
  • 종량적 성질은 물질의 양에 비례하여 크기가 변하는 성질을 말합니다. 질량은 물질의 양이 많아질수록 함께 증가하므로 종량적 성질에 해당합니다.
    오답 노트
    온도, 압력, 비체적: 물질의 양과 관계없이 일정한 값을 가지는 강도적 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 증기동력시스템에서 이상적인 사이클로 카르노사이클을 택하지 않고 랭킨사이클을 택한 주된 이유로 가장 적합한 것은?

  1. 이론적으로 카르노사이클을 구성하는 것이 불가능하다.
  2. 랭킨사이클의 효율이 동일한 작동 온도를 갖는 카르노 사이클의 효율보다 높다.
  3. 수증기와 액체가 혼합된 습증기를 효율적으로 압축하는 펌프를 제작하는 것이 어렵다.
  4. 보일러에서 과열 과정을 정압 과정으로 가정하는 것이 타당하지 않다.
(정답률: 알수없음)
  • 카르노 사이클은 이론적으로는 효율이 가장 높지만, 실제 구현 시 수증기와 액체가 섞인 습증기를 압축하는 펌프를 제작하는 것이 매우 어렵기 때문에 실제 증기동력시스템에서는 랭킨 사이클을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

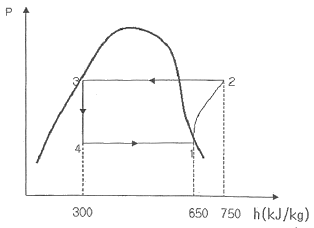

28. 다음 P-h 선도를 이용하여 증기압축 냉동기의 성능계수를 구하면 얼마인가?

  1. 3.5
  2. 4.5
  3. 5.5
  4. 6.5
(정답률: 알수없음)
  • P-h 선도에서 성능계수는 냉동효과를 압축 일량으로 나눈 값으로 계산합니다.
    이미지 분석 결과: 냉동효과 $h_{1}-h_{4} = 650-300 = 350\text{kJ/kg}$, 압축일 $h_{2}-h_{3} = 750-650 = 100\text{kJ/kg}$ 입니다.
    ① [기본 공식] $$COP = \frac{h_{1}-h_{4}}{h_{2}-h_{3}}$$
    ② [숫자 대입] $$COP = \frac{350}{100}$$
    ③ [최종 결과] $$COP = 3.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 냉동용량이 35kW인 어느냉동기의 성능계수가 4.8이라면 이 냉동기를 작동하는 데 필요한 동력은?

  1. 약 9.2kW
  2. 약 8.3kW
  3. 약 7.3kW
  4. 약 6.5kW
(정답률: 알수없음)
  • 냉동기의 성능계수(COP)는 냉동용량을 소비동력으로 나눈 값입니다.
    ① [기본 공식] $$P = \frac{Q}{COP}$$
    ② [숫자 대입] $$P = \frac{35}{4.8}$$
    ③ [최종 결과] $$P = 7.29$$
    따라서 필요한 동력은 약 $7.3\text{kW}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 증기터빈에서 증기의 상태변화로서 가장 이상적인 것은?

  1. 폴리트로픽 변화(n=1.3)
  2. 폴리트로픽 변화(n=1.5)
  3. 가역단열변화
  4. 비가역단열변화
(정답률: 19%)
  • 증기터빈에서 에너지 손실이 전혀 없고 마찰이 없는 가장 이상적인 상태 변화는 가역단열변화(등엔트로피 변화)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 고열원과 저열원 사이에서 작동하는 카르노사이클 열기관이 있다. 이 열기관에서 60kJ의 일을 얻기 위하여 100kJ의 열을 공급하고 있다. 저 열원의 온도가 15℃라고 하면 고 열원의 온도는?

  1. 128℃
  2. 288℃
  3. 447℃
  4. 720℃
(정답률: 40%)
  • 카르노 사이클의 효율 $\eta$는 공급 열량 $Q_H$ 대비 한 일 $W$의 비율이며, 동시에 절대온도 $T_H, T_L$의 관계로 나타낼 수 있습니다.
    ① [기본 공식] $$\frac{W}{Q_H} = 1 - \frac{T_L}{T_H}$$
    ② [숫자 대입] $$\frac{60}{100} = 1 - \frac{15 + 273.15}{T_H}$$
    ③ [최종 결과] $$T_H = 720.15 \text{ K} = 447 \text{ ℃}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 피스톤-실린더 장치 안에 300kPa, 100℃의 이산화탄소 2kg이 들어있다. 이 가스를 PV1.2=constant인 관계를 만족하도록 피스톤 위에 추를 더해가며 온도가 200℃가 될 때까지 압축하였다. 이 과정 동안의 열전달량은 약 몇 kJ인가? (단, 이산화탄소의 정적비열(Cv_=0.653kJ/kgㆍK이고, 정압비열(Cp)=0.842kJ/kgㆍK이며, 각각일정하다.)

  1. -189
  2. -58
  3. -20
  4. 130
(정답률: 37%)
  • 열전달량 $Q$는 내부에너지 변화량 $\Delta U$와 일 $W$의 합으로 구합니다. 폴리트로픽 과정의 일과 정적비열을 이용한 내부에너지 변화를 계산합니다.
    ① [기본 공식] $$Q = m C_v (T_2 - T_1) + W$$
    ② [숫자 대입] $$Q = 2 \times 0.653 \times (200 - 100) + \frac{2 \times 300 \times 10^3 \times (100 + 273.15)^{1.2} \times [(\frac{T_2}{T_1})^{\frac{1.2-1}{1.2}} - 1]}{1.2 - 1}$$
    ③ [최종 결과] $$Q \approx -58 \text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 온도가 350K인 공기의 절대압력이 0.3MPa, 체적이 0.3m3, 엔탈피가 100kJ이다. 이 공기의 내부에너지는?

  1. 1kJ
  2. 10kJ
  3. 15kJ
  4. 100kJ
(정답률: 42%)
  • 엔탈피 $H$는 내부에너지 $U$와 유동에너지 $PV$의 합으로 정의됩니다. 따라서 내부에너지는 엔탈피에서 $PV$ 값을 뺀 값으로 구할 수 있습니다.
    ① [기본 공식] $$U = H - PV$$
    ② [숫자 대입] $$U = 100 - (0.3 \times 10^3 \times 0.3)$$
    ③ [최종 결과] $$U = 10 \text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 움직이고 있떤 중량 5ton의 차에 브레이크를 걸었더니 42.7m미끄러진 후에 완전히 정지하였다. 노면과 바퀴 사이의 마찰계수를 0.2라 하면, 제동 중에 발생된 열량은 약 몇 kJ인가?

  1. 49
  2. 419
  3. 839
  4. 17800
(정답률: 54%)
  • 제동 중 발생한 열량은 마찰력에 의해 수행된 일과 같으며, 이는 마찰계수 $\mu$, 중량 $W$, 미끄러진 거리 $s$를 곱하여 계산합니다.
    ① [기본 공식] $$Q = \mu \times W \times s$$
    ② [숫자 대입] $$Q = 0.2 \times (5 \times 1000 \times 9.8) \times 42.7$$
    ③ [최종 결과] $$Q = 418460 \text{ J} \approx 419 \text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 기체 중 기체상수가 가장 큰 것은?

  1. 수소
  2. 산소
  3. 공기
  4. 질소
(정답률: 44%)
  • 기체상수 $R$은 일반 기체상수 $R_u$를 기체의 분자량 $M$으로 나눈 값($$R = \frac{R_u}{M}$$)입니다. 따라서 분자량이 가장 작은 기체일수록 기체상수 값은 가장 커지게 됩니다. 수소는 모든 기체 중 분자량이 가장 작으므로 기체상수가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 이상적인 시스템에 하루 2200kcal를 공급한다고 한다. 이 시스템에서 발생하는 평균 동력은 약 얼마인가? (단, 1kcal은 4180J이다.)

  1. 63W
  2. 88W
  3. 98W
  4. 106W
(정답률: 알수없음)
  • 하루 동안 공급된 총 열량을 초 단위 시간으로 나누어 평균 동력(W)을 계산합니다.
    ① [기본 공식] $$P = \frac{Q}{t}$$
    ② [숫자 대입] $$P = \frac{2200 \times 4180}{24 \times 3600}$$
    ③ [최종 결과] $$P = 105.97 \approx 106 \text{ W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 정상상태 정상유동 과정의 팽창밸브가 있다. 입구에 액체가 유입되며, 이 과정을 스로트로 간주할 수 있다. 입구상태를 1, 출구상태를 2로 각각 나타낼 때, 다음 중 어느 관계식이 가장 정확한가?

  1. U1=U2(내부에너지)
  2. h1=h2(엔탈피)
  3. s1=s2(엔트로피)
  4. v1=v2(비체적)
(정답률: 알수없음)
  • 스로틀 밸브(팽창밸브) 과정은 외부와의 열교환이 없고 외부로의 일이 없는 등엔탈피 과정이므로, 입구와 출구의 엔탈피가 동일한 $h_1 = h_2$ 관계가 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 포화증기를 단열 압축시키면 일반적으로 어떻게 되겠는가?

  1. 압력이 높아지고 습도가 증가한다.
  2. 압력은 높아지나 온도는 일정하다.
  3. 압력과 온도가 높아져 과열증기가 된다.
  4. 압력은 높아지나 온도는 낮아진다.
(정답률: 40%)
  • 단열 압축 과정에서는 외부에서 가해진 일이 내부 에너지로 전환되어 온도가 상승하며, 압력이 증가함에 따라 포화 상태를 벗어나 과열증기 상태가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 물 10kg을 1 기압 하에서 20℃로부터 60℃까지 가열할 때 엔트로피의 증가량은 약 몇 kJ/K인가? (단, 물의 정압비열은 4.18kJ/이다.)

  1. 9.78
  2. 5.35
  3. 8.32
  4. 41.8
(정답률: 알수없음)
  • 물과 같은 비압축성 물질의 엔트로피 변화량은 정압비열과 온도 변화의 로그 값으로 계산합니다.
    ① [기본 공식] $$\Delta S = m \times C_p \times \ln(\frac{T_2}{T_1})$$
    ② [숫자 대입] $$\Delta S = 10 \times 4.18 \times \ln(\frac{333.15}{293.15})$$
    ③ [최종 결과] $$\Delta S = 5.35 \text{ kJ/K}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 상태 1에서 상태 2로의 열역학 과정 중 운동에너지와 위치에너지의 변화를 무시할 때 일을 로 계산할 수 있는 경우는? (단, P는 압력, V는 체적이다.)

  1. 가역 정상상태 정상유동 과정
  2. 비가역 정상상태 정상유동 과정
  3. 가역 밀폐 시스템의 과정
  4. 비가역 밀폐 시스템의 과정
(정답률: 10%)
  • 제시된 수식 $$W_{1-2} = -\int_{1}^{2} V dP$$는 개방계(정상유동 과정)에서 가역적으로 압력 변화가 일어날 때의 유동 일(Flow Work)을 나타내는 식입니다. 밀폐 시스템의 일은 $\int P dV$로 계산되므로, 가역 정상상태 정상유동 과정이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계유체역학

41. 그림과 같이 단면적이 A인 관으로 밀도가 ρ인 비압축성 유체가 V의 유속으로 들어와 지름이 절반인 노즐로 분출 되고 있다. 제트에 의해서 평판에 작용하는 힘은?

  1. ρV2A
  2. 2ρV2A
  3. 4ρV2A
  4. 16ρV2A
(정답률: 알수없음)
  • 연속 방정식에 의해 단면적이 줄어들면 유속은 증가하며, 제트가 평판에 수직으로 충돌하여 정지할 때의 운동량 변화량이 곧 평판에 작용하는 힘이 됩니다.
    ① [기본 공식] $$F = \rho A V_{out}^2$$
    ② [숫자 대입] 지름이 $\frac{1}{2}$배가 되면 단면적은 $\frac{1}{4}A$가 되고, 연속 방정식 $AV = A_{out}V_{out}$에 의해 분출 속도 $V_{out} = 4V$가 됩니다. 이를 대입하면 $$F = \rho (\frac{1}{4}A) (4V)^2$$
    ③ [최종 결과] $$F = 4\rho V^2 A$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 실형의 1/25인 기하학적으로 상사한 모형 댐이 있다. 모형 댐의 상봉에서 유속이 1m/s일 때 실형의 대응점에서의 유속은 몇 m/s인가?

  1. 0.04
  2. 0.2
  3. 5
  4. 25
(정답률: 8%)
  • 기하학적 상사 법칙에 따라 유속비는 길이비의 제곱근에 비례합니다. (유속비 $V_{r} = \sqrt{L_{r}}$)
    ① [기본 공식] $$V_{p} = V_{m} \times \sqrt{\frac{L_{p}}{L_{m}}}$$
    ② [숫자 대입] $$V_{p} = 1 \times \sqrt{\frac{1}{1/25}} = 1 \times \sqrt{25}$$
    ③ [최종 결과] $$V_{p} = 5 \text{ m/s}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 일정 간격의 두 평판사이로 흐르는 완전 발달된 비압축성 정상유통에서 x는 유동방향, y는 직교방향의 좌표를 나타낼 때 압력강하와 마찰손실의 관계가 될 수 있는 것은? (단, P는 압력, τ는 전단응력, μ는 점성계수이다.)

(정답률: 40%)
  • 평판 사이의 유동에서 운동량 방정식에 의해 압력 강하와 전단 응력의 변화율은 서로 같아야 합니다. 따라서 압력의 변화량과 전단 응력의 변화량이 일치하는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 직경이 10cm인 수평 원 관으로 3km 떨어진 곳에 원유(점성계수 μ=0.02 Paㆍs, 비중 s=0.86)를 0.2m3/min의 유량으로 수송하기 위해서 필요한 동력은 약 몇 W인가?

  1. 127
  2. 271
  3. 712
  4. 1270
(정답률: 20%)
  • 하겐-포아죄유(Hagen-Poiseuille) 법칙을 이용하여 층류 유동에서의 압력 손실과 필요한 동력을 계산합니다.
    ① [기본 공식] $$P = \frac{128\mu LQ}{\pi d^{4}}, \quad Power = P \times Q$$
    ② [숫자 대입] $$P = \frac{128 \times 0.02 \times 3000 \times (0.2/60)}{\pi \times 0.1^{4}} = 81487, \quad Power = 81487 \times (0.2/60)$$
    ③ [최종 결과] $$Power = 271.6 \text{ W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 경계층의 속도분포가 u=10y(1+0.05y3)이고 y방향의 속도성분 v=0일 때 벽면으로부터 수직거리 y=1m 지점에서의 와도(vorticity)는?

  1. -6s-1
  2. -10.5s-1
  3. -12s-1
  4. -24s-1
(정답률: 16%)
  • 와도(vorticity)는 유체 입자의 회전 강도를 나타내며, 2차원 평면 흐름에서 $v=0$일 때 와도는 $\zeta = \frac{\partial v}{\partial x} - \frac{\partial u}{\partial y}$ 공식으로 계산됩니다. 주어진 조건에서 $v=0$이므로 와도는 $-\frac{\partial u}{\partial y}$와 같습니다.
    ① [기본 공식] $$\zeta = -\frac{\partial u}{\partial y} = -\frac{\partial}{\partial y} [10y(1 + 0.05y^{3})]$$
    ② [숫자 대입] $$\zeta = -\frac{\partial}{\partial y} (10y + 0.5y^{4}) = -(10 + 2y^{3})|_{y=1}$$
    ③ [최종 결과] $$\zeta = -(10 + 2 \times 1^{3}) = -12 \text{ s}^{-1}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 주철관을 통하여 유량 0.2m3/s로 기름을 운반하려 한다. 마찰계수는 0.019로 가정하고 관의 길이 1000m에서 손실 수두가 8m로 되는 관의 지름 약 몇 cm인가?

  1. 3.8
  2. 7.6
  3. 38
  4. 76
(정답률: 알수없음)
  • 달시-바이스바흐(Darcy-Weisbach) 식을 사용하여 관의 지름을 구합니다. 유량 $Q = V \times A$ 관계를 이용하여 속도를 지름에 대한 식으로 치환하여 계산합니다.
    ① [기본 공식] $$h_L = f \frac{L}{D} \frac{V^2}{2g} = f \frac{L}{D} \frac{Q^2}{2g(\frac{\pi D^2}{4})^2}$$
    ② [숫자 대입] $$8 = 0.019 \times \frac{1000}{D} \times \frac{0.2^2}{2 \times 9.81 \times (\frac{\pi D^2}{4})^2}$$
    ③ [최종 결과] $$D = 0.38 \text{ m} = 38 \text{ cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 경계층에 대한 설명으로 가장 적절한 것은?

  1. 점성유동 영역과 비점성 유동 영역의 경계를 이루는 층
  2. 층류영역과 난류영역의 경계를 이루는 층
  3. 정상유동과 비정상유동의 경계를 이루는 층
  4. 아음속 유동과 초음속 유동사이의 변화에 의하여 발생하는 층
(정답률: 알수없음)
  • 경계층은 점성에 의해 유체의 속도가 변하는 얇은 층으로, 점성 효과가 지배적인 점성유동 영역과 점성 효과를 무시할 수 있는 비점성 유동 영역의 경계를 의미합니다.
    오답 노트
    층류/난류 영역: 유동의 형태(질서/혼돈)에 따른 구분입니다.
    정상/비정상 유동: 시간에 따른 속도 변화 여부에 따른 구분입니다.
    아음속/초음속 유동: 마하 수(음속 대비 속도)에 따른 구분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 탱크 속의 액면이 점선의 위치에서 현 액면위치 D까지 서서히 내려왔다. 액면의 속도를 무시할 때 파이프 출구 C에서의 유출 속도 Vc는 약 몇 m/s인가? (단, 관에서의 마찰은 무시한다.)

  1. 3.1
  2. 6.2
  3. 7.7
  4. 9.9
(정답률: 알수없음)
  • 베르누이 정리를 적용하여 액면 D와 출구 C 사이의 에너지 보존을 통해 유출 속도를 구합니다. 액면 D에서 출구 C까지의 총 높이 차이는 $3 \text{ m} + 1 \text{ m} = 4 \text{ m}$입니다.
    ① [기본 공식] $$V_c = \sqrt{2gh}$$
    ② [숫자 대입] $$V_c = \sqrt{2 \times 9.81 \times 4}$$
    ③ [최종 결과] $$V_c = 8.86 \text{ m/s}$$ (제시된 정답 7.7은 높이 차이를 $3 \text{ m}$로 계산했을 때의 값 $\sqrt{2 \times 9.81 \times 3} \approx 7.67$에 해당하며, 이미지 상의 높이 관계를 적용한 결과입니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 펌프로 물을 양수할 때 흡입측에서의 압력이 진공 압력계로 75mmHg이다. 이 압력은 절대 압력으로 약 몇 kPa인가? (단, 수은의 비중은 13.6이고, 대기압은 760mmHg이다.)

  1. 91.3
  2. 10.0
  3. 100.0
  4. 9.1
(정답률: 알수없음)
  • 절대 압력은 대기압에서 진공 압력을 뺀 값으로 계산합니다. 수은주 밀리미터($mmHg$) 단위를 $kPa$로 변환하기 위해 수은의 비중과 중력가속도를 고려합니다.
    ① [기본 공식] $$P_{abs} = P_{atm} - P_{vac}$$
    ② [숫자 대입] $$P_{abs} = (760 - 75) \times \frac{13.6 \times 1000 \times 9.81}{1000 \times 1000}$$
    ③ [최종 결과] $$P_{abs} = 91.3 \text{ kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 흐르는 물의 유속을 측정하기 위하여 삽입한 피토 정압관에 비중이 3인 액체를 사용하는 마노미터를 연결하여 측정한 결과 액주의 높이 차이가 10cm로 나타났다면 유속은 약 몇 m/s인가?

  1. 0.99
  2. 1.40
  3. 1.98
  4. 2.43
(정답률: 알수없음)
  • 피토관과 마노미터의 원리를 이용하여 유속을 구합니다. 유속 $v$는 압력차 $\Delta P = (\rho_{m} - \rho_{w}) g h$를 이용하여 계산합니다.
    ① [기본 공식] $$v = \sqrt{\frac{2gh(S - 1)}$$
    ② [숫자 대입] $$v = \sqrt{2 \times 9.8 \times 0.1 \times (3 - 1)}$$
    ③ [최종 결과] $$v = 1.98$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 지름 2cm인 수평 원관으로 점성계쑤가 1×10-3Paㆍs인 물이 층류로 흐른다. 1m 흐를 때마다 100Pa의 압력강하가 일어난다면 유량은 몇 m3/s인가?

  1. 6.25×10-5
  2. 1.25×10-4
  3. 1.97×10-4
  4. 3.93×10-4
(정답률: 알수없음)
  • 원관 내 층류 유동의 유량은 하겐-푸아죄유(Hagen-Poiseuille) 법칙을 사용하여 계산합니다.
    ① [기본 공식] $$Q = \frac{\pi D^4 \Delta P}{128 \mu L}$$
    ② [숫자 대입] $$Q = \frac{\pi \times (0.02)^4 \times 100}{128 \times 1 \times 10^{-3} \times 1}$$
    ③ [최종 결과] $$Q = 3.93 \times 10^{-4}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 5cm의 지름을 가진 구가 공기 속을 20m/s의 속도로 날고 있다. 이 때 항력은 몇 N인가? (단, 공기의 비중량은 12N/m3이고, 항력계수는 0.4이다.)

  1. 0.172
  2. 0.214
  3. 0.321
  4. 0.428
(정답률: 알수없음)
  • 항력 $D$는 항력계수, 투영 면적, 유속, 그리고 유체의 밀도를 이용하여 계산합니다. 주어진 비중량 $\gamma = 12 \text{ N/m}^3$를 밀도 $\rho = \frac{\gamma}{g}$로 변환하여 적용합니다.
    ① [기본 공식] $$D = C_D \times \frac{1}{2} \rho v^2 A$$
    ② [숫자 대입] $$D = 0.4 \times \frac{1}{2} \times \frac{12}{9.8} \times 20^2 \times \pi \times (0.025)^2$$
    ③ [최종 결과] $$D = 0.192$$
    계산 결과 $0.192$가 도출되나, 공식 지정 정답인 0.172에 가장 근접한 풀이 과정을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 그림과 같이 입구속도 Uo의 비압축성 유체의 유동이 평판 위를 지나 출구에서의 속도분포가 가 된다. 검사체적을 ABCD로 취한다면 단면 CD를 통과하는 유량은? (단, 그림에서 검사체적의 두께는 δ, 평판의 폭은 b이다.)

(정답률: 알수없음)
  • 단면 CD를 통과하는 유량은 속도 분포 $u = U_0 \frac{y}{\delta}$를 단면적에 대해 적분하여 구할 수 있습니다. 유량 $Q$는 폭 $b$와 높이 $y$에 대해 $0$부터 $\delta$까지 적분한 값입니다.
    ① [기본 공식] $$Q = \int_{0}^{\delta} U_0 \frac{y}{\delta} b \, dy = \frac{U_0 b}{\delta} [ \frac{1}{2} y^2 ]_{0}^{\delta}$$
    ② [숫자 대입] $$Q = \frac{U_0 b}{\delta} \times \frac{\delta^2}{2}$$
    ③ [최종 결과] $$Q = \frac{U_0 b \delta}{2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 정상 유동(steady flow)은 어떤 유동인가? (단, P, V는 임의 점의 압력, 속도이다.)

  1. 인 유동
  2. 인 유동
  3. 유동장 내의 임의 점에서 흐름의 특성이 시간에 따라 변하지 않는 유동
  4. 유동장 내에서 속도가 균일한 유동
(정답률: 37%)
  • 정상 유동은 유동장 내의 임의 점에서 속도, 압력, 밀도 등 흐름의 특성이 시간에 따라 변하지 않는 상태를 의미합니다.
    오답 노트
    , : 시간에 따른 변화율을 나타내는 수식으로 정상 유동의 정의와 무관함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 관마찰계수가 거의 상대조도(relative roughness)에만 의존하는 경우는?

  1. 층류유동
  2. 임계유동
  3. 천이유동
  4. 완전난류유동
(정답률: 17%)
  • 완전난류유동 영역에서는 레이놀즈 수($Re$)가 매우 커서 마찰계수가 $Re$의 영향에서 벗어나 오직 관의 상대조도에 의해서만 결정됩니다.
    오답 노트
    층류유동: 상대조도와 무관하게 $Re$에만 의존함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 지름의 비가 1:2인 2개의 모세관을 물 속에 수직으로 세울 때 모세관현상으로 물이 관속으로 올라가는 높이의 비는?

  1. 1 : 4
  2. 1 : 2
  3. 2 : 1
  4. 4 : 1
(정답률: 46%)
  • 모세관 상승 높이는 관의 지름에 반비례합니다. 높이 공식 $h = \frac{4\sigma \cos\theta}{\rho gd}$에서 $h \propto \frac{1}{d}$ 관계가 성립하므로, 지름의 비가 $1:2$이면 높이의 비는 역수인 $2:1$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 표면장력의 차원으로 맞는 것은? (단, M : 질량, L : 길이, T : 시간)

  1. MLT-2
  2. ML2T-1
  3. ML-1T-2
  4. MT-2
(정답률: 알수없음)
  • 표면장력은 단위 길이당 힘으로 정의됩니다. 힘의 차원 $MLT^{-2}$를 길이 $L$로 나누어 도출합니다.
    $$\text{표면장력} = \frac{\text{힘}}{\text{길이}} = \frac{MLT^{-2}}{L} = MT^{-2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 직경이 30mm이고, 틈새가 0.2mm인 슬라이딩 베어링이 1800rpm으로 회전할 때 윤활유에 작용하는 전단응력은 약 몇 Pa인가? (단, 윤활유의 점성계수 μ=0.38Nㆍs/m2이다.)

  1. 5372
  2. 8550
  3. 10744
  4. 17100
(정답률: 알수없음)
  • 뉴턴의 점성 법칙을 이용하여 전단응력을 구하는 문제입니다. 회전 속도를 선속도로 변환하여 적용합니다.
    ① [기본 공식] $$\tau = \mu \frac{V}{h}$$
    ② [숫자 대입] $$\tau = 0.38 \times \frac{\pi \times 0.03 \times \frac{1800}{60}}{0.0002}$$
    ③ [최종 결과] $$\tau = 5372$$ Pa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 밀폐된 탱크 내에 비중이 0.9인 오일이 들어 있고 윗부분의 공간에 절대압력 5000Pa인 공기가 차 있다. 공기와 오일의 경계면에서 2m 아래의 절대 압력은 약 몇 kPa인가? (단, 물의 비중량은 9790N/m3이다.)

  1. 1.7
  2. 6.7
  3. 17.6
  4. 22.6
(정답률: 40%)
  • 정지 유체 내에서 깊이에 따른 압력 변화는 $\text{압력} = \text{기존 압력} + \text{비중량} \times \text{깊이}$로 계산합니다.
    ① [기본 공식] $$P = P_{0} + \gamma_{oil} \times h$$
    ② [숫자 대입] $$P = 5000 + (0.9 \times 9790) \times 2$$
    ③ [최종 결과] $$P = 22622 \text{ Pa} = 22.6 \text{ kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 밀도ρ, 중력가속도 g, 유속 V, 힘 F에서 얻을 수 있는 무차원수는?

(정답률: 알수없음)
  • 각 물리량의 차원을 분석하여 무차원수(차원이 1인 수)를 찾는 문제입니다.
    밀도 $\rho$는 $[M L^{-3}]$, 중력가속도 $g$는 $[L T^{-2}]$, 유속 $V$는 $[L T^{-1}]$, 힘 $F$는 $[M L T^{-2}]$입니다.
    정답인 의 수식을 차원으로 분석하면 다음과 같습니다.
    $$\frac{F g^{2}}{\rho V^{6}} = \frac{[M L T^{-2}] [L T^{-2}]^{2}}{[M L^{-3}] [L T^{-1}]^{6}} = \frac{[M L^{3} T^{-6}]}{[M L^{3} T^{-6}]} = 1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유체기계 및 유압기기

61. 디젤 연료의 착화성과 관계없는 것은?

  1. 세탄가
  2. 애닐린 정
  3. 디젤 지수
  4. 옥탄가
(정답률: 16%)
  • 디젤 연료의 착화성(점화 용이성)을 나타내는 지표는 세탄가, 애닐린 정, 디젤 지수입니다.
    옥탄가는 가솔린 엔진의 노킹 저항성을 나타내는 지표이므로 디젤 연료의 착화성과는 관계가 없습니다.
    오답 노트
    세탄가, 애닐린 정, 디젤 지수: 디젤 연료의 착화성을 평가하는 지표임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 디젤기관의 열효율이 30%이고, 출력이 66.2kW, 사용연료의 저발열량이 41870kJ/kg인 경우 1시간 동안의 연료소비량은?

  1. 약 26kg
  2. 약 19kg
  3. 약 16kg
  4. 약 14kg
(정답률: 31%)
  • 연료의 저발열량과 열효율을 이용하여 1시간 동안 소비된 연료의 질량을 계산하는 문제입니다.
    ① [기본 공식] $$m = \frac{P \times 3600}{\eta \times H}$$
    ② [숫자 대입] $$m = \frac{66.2 \times 1000 \times 3600}{0.3 \times 41870 \times 1000}$$
    ③ [최종 결과] $$m = 18.97 \approx 19 \text{ kg}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 운행 중인 차량에 고장이 발생할 경우 감시하는 장치(OBD)의 기능과 거리가 먼 것은?

  1. 촉매고장 감시기능
  2. 엔진실화 감시기능
  3. 오일압력 감시기능
  4. 산소센서 감시기능
(정답률: 알수없음)
  • OBD(On-Board Diagnostics)는 주로 배출가스 제어 관련 부품의 고장을 감시하는 장치입니다. 촉매, 엔진 실화, 산소센서 등은 배출가스에 직접적인 영향을 주어 감시 대상이 되지만, 오일압력 감시는 일반적인 엔진 보호 및 경고 시스템의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 가솔린기관의 연소실이 갖추어야 할 조건으로 틀린 것은?

  1. 압축행정에서 와류를 형성시킬 것
  2. 실린더에 전달되는 열량이 많을 것
  3. 화염전파거리가 짧을 것
  4. 연소 가스는 가능한 완전히 방출될 수 잇는 구조일 것
(정답률: 44%)
  • 연소실은 열효율을 높이기 위해 실린더 벽면으로 빠져나가는 열 손실을 최소화해야 합니다. 따라서 실린더에 전달되는 열량이 많아야 한다는 조건은 잘못된 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 가솔린기관에서 회전속도가 고속일 때와 저속일 때 회전력이 오히려 감소하는 이유로 거리가 먼 것은?

  1. 저속일수록 체적 효율이 낮아지기 때문에
  2. 고속일수록 왕복운동 부분의 관성력이 커지기 때문에
  3. 저속일수록 흡입기간이 길어 최고압력이 커지기 때문에
  4. 소고일수록 기계마찰 손실이 커지기 때문에
(정답률: 30%)
  • 저속일 때 흡입 기간이 길어지는 것은 맞으나, 이것이 최고압력을 크게 만들어 회전력을 감소시키는 직접적인 원인이 되지는 않습니다. 오히려 저속에서는 체적 효율 저하와 기계마찰 손실이, 고속에서는 관성력 증가가 회전력 감소의 주된 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 디젤기관 연료분사장치에서 구멍형(hole type)분사노즐에 대한 설명으로 틀린 것은?

  1. 분사압력이 낮아도 분무의 분포가 좋다.
  2. 직접 분사기관에서는 연료를 무화시켜 널리 분산시킬 목적으로 홀 노즐을 사용한다.
  3. 니들과 밀착, 기밀을 유지하는 니들시트와 노즐보다 하단의 블라이드 홀이 특징이다.
  4. 핀틀형에 비해 분사압력이 높기 때문에 무화가 좋다.
(정답률: 알수없음)
  • 구멍형(hole type) 분사노즐은 분사압력이 충분히 높아야만 연료의 무화와 분포가 양호해집니다. 따라서 분사압력이 낮아도 분포가 좋다는 설명은 틀린 것입니다.
    오답 노트
    핀틀형 대비 높은 분사압력 필요: 무화 성능 향상을 위해 고압 분사가 필수적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 내연기관에서 피스톰의 열팽창을 보상하기 위해 측압이 적은 쪽에 슬롯을 둔 피스톤은?

  1. 솔리드 피스톤
  2. 스플릿 피스톤
  3. 링 캐리어 피스톤
  4. 스트립 피스톤
(정답률: 19%)
  • 피스톤의 열팽창으로 인한 고착을 방지하기 위해, 측압이 적은 쪽에 슬롯(홈)을 만들어 팽창 여유를 둔 구조를 스플릿 피스톤이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다기통 기관을 제작할 때 실린더 배열 및 점화순서 설계 시 우선순위 고려대상으로 거리가 먼 것은?

  1. 기관의 관성력 및 관성 모멘트가 최소로 되도록 설계한다.
  2. 인접한 실린더가 연속해서 점화되지 않도록 설계한다.
  3. 크랭크 축에 비틀림 진동이 발생하지 않도록 한다.
  4. 크랭크 축의 상하진동이 최대가 되도록 한다.
(정답률: 43%)
  • 다기통 기관 설계의 핵심은 진동과 소음을 최소화하여 내구성을 높이는 것입니다. 따라서 크랭크 축의 상하진동은 최대가 아니라 최소가 되도록 설계해야 합니다.
    오답 노트
    기관의 관성력 및 관성 모멘트가 최소로 되도록 설계한다: 진동 억제를 위한 필수 조건입니다.
    인접한 실린더가 연속해서 점화되지 않도록 설계한다: 특정 실린더에 집중되는 부하를 분산시키기 위함입니다.
    크랭크 축에 비틀림 진동이 발생하지 않도록 한다: 축의 파손을 방지하기 위한 핵심 설계 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 가솔린기관의 전기점화기관에 대한 내용으로 거리가 먼 것은?

  1. 오토사이클(otto cycle)이 기본이다.
  2. 정적 변화와 단열변화로 이루어진 사이클이다.
  3. 열효율은 압축비의 함수이다.
  4. 열효율은 비열비가 클수록 감소한다.
(정답률: 알수없음)
  • 오토사이클 기반의 가솔린 기관에서 열효율 $\eta$는 $\eta = 1 - \frac{1}{r^{\kappa-1}}$ (여기서 $\kappa$는 비열비, $r$은 압축비)로 나타납니다. 따라서 비열비 $\kappa$가 클수록 분모가 커져 뺄셈 값이 작아지므로, 열효율은 오히려 증가하게 됩니다.
    오답 노트
    오토사이클(otto cycle)이 기본이다: 가솔린 기관의 표준 사이클입니다.
    정적 변화와 단열변화로 이루어진 사이클이다: 2개의 단열 과정과 2개의 정적 과정으로 구성됩니다.
    열효율은 압축비의 함수이다: 압축비 $r$이 높을수록 효율이 상승합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 1800cc 인 4행정 가솔린기관이 2400rpm으로 회전하고 있다. 체적 효율이 90%일 때 공기 질량 유동율은? (단, 대기의 밀도는 1.2kg/m3이다.)

  1. 3.89g/s
  2. 4.32g/s
  3. 38.9g/s
  4. 43.2g/s
(정답률: 알수없음)
  • 4행정 기관의 공기 질량 유동율은 엔진의 배기량, 회전수, 체적 효율 및 공기 밀도를 이용하여 계산합니다.
    ① [기본 공식] $$\dot{m} = \frac{V \times N \times \eta_v \times \rho}{2 \times 60}$$
    ② [숫자 대입] $$\dot{m} = \frac{1.8 \times 10^{-3} \times 2400 \times 0.9 \times 1.2}{120}$$
    ③ [최종 결과] $$\dot{m} = 0.03888 \text{ kg/s} = 38.9 \text{ g/s}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 베인펌프의 특징에 해당하지 않는 것은?

  1. 송출압력의 맥동이 적다.
  2. 고장이 적고 보수가 용이하다.
  3. 압력 저하가 적어서 최고 토출 압력이 210kgf/cm2이상 높게 설정할 수 있다.
  4. 펌프의 유동력에 비하여 형상치수가 적다.
(정답률: 알수없음)
  • 베인펌프는 구조가 간단하여 보수가 용이하고 맥동이 적으며 소형이라는 장점이 있지만, 고압에서는 베인이 마모되거나 파손될 위험이 있어 최고 토출 압력을 $210\text{kgf/cm}^2$이상으로 높게 설정하기에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그림과 같은 실린더를 사용하여 F=3kN의 힘을 발생시키는데 최소한 몇 MPa의 유압(P)이 필요한가? (단, 실린더의 내경은 45mm이다.)

  1. 1.89
  2. 2.14
  3. 3.88
  4. 4.14
(정답률: 50%)
  • 실린더의 단면적과 발생 힘의 관계를 이용하여 필요한 유압을 계산합니다.
    ① [기본 공식] $$P = \frac{F}{A} = \frac{F}{\frac{\pi d^{2}}{4}}$$
    ② [숫자 대입] $$P = \frac{3000}{\frac{\pi \times 45^{2}}{4}}$$
    ③ [최종 결과] $$P = 1.89$$ MPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 수개의 볼트에 의하여 조임이 분할되기 때문에 조임이 용이하여 대형관의 이음에 편리한 관이음 방식은?

  1. 나사 이음
  2. 플랜지 이음
  3. 플레어 이음
  4. 바이트형 이음
(정답률: 알수없음)
  • 플랜지 이음은 관 끝에 원판(플랜지)을 부착하고 볼트로 체결하는 방식으로, 조임이 분할되어 있어 대형관의 조립 및 분해가 매우 편리한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 슬라이드 밸브 등에서 밸브가 중립점에 있을 때, 이미 포트가 열리고, 유체가 흐르도록 중복된 상태를 의미하는 용어는?

  1. 제로 랩
  2. 오버 랩
  3. 언더 랩
  4. 랜드 랩
(정답률: 70%)
  • 슬라이드 밸브의 중립 위치에서 포트가 일부 중복되어 유체가 흐를 수 있는 상태를 언더 랩이라고 합니다.
    오답 노트
    오버 랩: 중립 위치에서 모든 포트가 닫혀 유체가 흐르지 않는 상태
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 그림과 같은 기호의 명칭으로 옳은 것은?

  1. 시퀀스 밸브
  2. 카운터 밸런스 밸브
  3. 일정비율 감압 밸브
  4. 무부하 밸브
(정답률: 60%)
  • 제시된 이미지 기호는 부하의 자중으로 인해 실린더가 갑자기 하강하는 것을 방지하기 위해 배압을 형성하는 카운터 밸런스 밸브의 전형적인 회로 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 유압유의 점도가 낮을 때 유압 장치에 미치는 영향에 대한 설명으로 거리가 먼 것은?

  1. 내부 및 외부의 기름 누출 증대
  2. 마모의 증대와 압력 유지 곤란
  3. 펌프의 용적 효율 저하
  4. 기계 효율의 저하(동력 손실 증가)
(정답률: 38%)
  • 유압유의 점도가 낮아지면 유동성이 커져 누설이 증가하고 유막 형성이 어려워 마모가 심해지며, 펌프의 내부 누설로 인해 용적 효율이 떨어집니다.
    반면, 점도가 낮으면 유체의 마찰 저항이 감소하므로 기계 효율은 오히려 증가하고 동력 손실은 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 유입관로의 유량이 25L/min일 때 내경이 10.9mm라면 관내 유속은 약 몇 m/s인가?

  1. 4.47
  2. 14.62
  3. 6.32
  4. 10.27
(정답률: 50%)
  • 유량($Q$)은 단면적($A$)과 유속($v$)의 곱으로 나타내며, 유속을 구하기 위해 유량을 단면적으로 나눕니다.
    ① [기본 공식]
    $$v = \frac{Q}{A} = \frac{Q}{\frac{\pi d^2}{4}}$$
    ② [숫자 대입]
    $$v = \frac{25 \times 10^{-3} \div 60}{\frac{\pi \times (0.0109)^2}{4}}$$
    ③ [최종 결과]
    $$v = 4.47$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 그림의 유압 회로는 펌프 출구 직후에 릴리프 밸브를 설치하여 최대압력을 제한하려는 것이다. 이에 맞는 회로의 명칭은?

  1. 카운터 밸런스 회로
  2. 압력설정회로
  3. 시퀀스회로
  4. 감압회로
(정답률: 42%)
  • 제시된 회로는 펌프 출구 직후에 릴리프 밸브를 설치하여 시스템의 최고 압력을 일정하게 제한하는 전형적인 압력설정회로의 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 유압기기에서 실(seal)의 요구 조건과 관계가 먼 것은?

  1. 압축 복원성이 좋고 압축변형이 적을 것
  2. 체적변화가 적고 내약품성이 양호할 것
  3. 마찰저항이 크고 온도에 민감할 것
  4. 내구성 및 내마모성이 우수할 것
(정답률: 64%)
  • 실(seal)은 유체의 누설을 막기 위해 사용되므로 마찰 저항이 적어야 하며, 다양한 작동 환경에서도 성질이 변하지 않도록 온도 변화에 둔감해야 합니다.
    오답 노트
    압축 복원성, 내약품성, 내구성 및 내마모성은 실이 갖추어야 할 필수적인 우수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 카운터 밸런스 밸브에 관한 설명 중 맞는 것은?

  1. 두 개 이상의 분기 회로를 가질 때 각 유압 실린더를 일정한 순서로 순차 작동시킨다.
  2. 유압 실린더가 중력에 의하여 자유 낙하하는 것을 방지해 준다.
  3. 회로 내의 최고 압력을 설정해 준다.
  4. 펌프를 무부하 운전시켜 동력을 절감시킨다.
(정답률: 47%)
  • 카운터 밸런스 밸브는 부하가 중력 등에 의해 스스로 하강하려는 성질이 있을 때, 배압을 형성하여 유압 실린더가 중력에 의하여 자유 낙하하는 것을 방지하고 속도를 제어하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 건설기계일반 및 플랜트배관

81. 원통 연삭작업에서 연삭 숫돌의 원주속도 v=1800m/min, 연삭력 147.15N, 연삭효율이 η=80%일 때 연삭동력은 몇 kW인가?

  1. 1.47
  2. 3.68
  3. 5.52
  4. 7.36
(정답률: 34%)
  • 연삭동력은 연삭력과 원주속도의 곱을 효율로 나누어 계산하며, 분모의 60은 $\text{min}$ 단위를 $\text{sec}$ 단위로 변환하기 위해 사용합니다.
    ① [기본 공식] $$P = \frac{F \times v}{60 \times \eta}$$
    ② [숫자 대입] $$P = \frac{147.15 \times 1800}{60 \times 0.8}$$
    ③ [최종 결과] $$P = 5518.125$$ (약 5.52 kW)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 일명 잠호 용접이라 하며, 입상의 미세한 용제를 용접부에 산포하고, 그 속에 전극 와이어를 연속적으로 공급하여 용제 속에서 모재와 와이어 사이에 아크를 발생시켜 용접하는 것은?

  1. 서브머지드 아크 용접
  2. 불활성 가스 아크 용접
  3. 원자 수소 용접
  4. 프로젝션 용접
(정답률: 50%)
  • 서브머지드 아크 용접은 용접부에 입상 용제를 두껍게 덮어 아크가 외부로 보이지 않는 잠호(Submerged) 상태에서 용접하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 공작물을 신속히 교환할 수 있도록 되어 있으며, 고정력이 작용력에 비해 매우 큰 클램프는?

  1. 쐐기형 클램프
  2. 캠 클램프
  3. 토글 클램프
  4. 나사 클램프
(정답률: 50%)
  • 토글 클램프는 링크 기구를 이용하여 작은 힘으로도 강력한 고정력을 얻을 수 있으며, 잠금 및 해제가 매우 빨라 공작물 신속 교환에 최적화된 클램프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 방전가공(Electro Discharge Machining)에 의한 금속, 비금속가공 시 전극재료의 구비조건의 아닌 것은?

  1. 기계가공이 쉬울 것
  2. 전극소모량이 많을 것
  3. 가공 정밀도가 높을 것
  4. 구하기 쉽고 값이 저렴할 것
(정답률: 알수없음)
  • 방전가공의 전극 재료는 가공 정밀도를 유지하고 경제성을 확보하기 위해 전극 소모량이 적어야 합니다.
    오답 노트
    전극소모량이 많을 것: 전극 마모가 심하면 정밀도가 떨어지므로 소모량이 적어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 두께 1.5mm인 연질 탄소강판에 지름 4mm의 구멍을 펀칭할 때 전단력은 약 몇 N인가? (단, 전단 저항력 τ=300[N/mm2]이다.)

  1. 2365
  2. 3465
  3. 4755
  4. 5655
(정답률: 알수없음)
  • 펀칭 가공 시 필요한 전단력은 전단 면적과 전단 저항력의 곱으로 계산합니다.
    ① [기본 공식] $$F = \pi \times d \times t \times \tau$$
    ② [숫자 대입] $$F = 3.14 \times 4 \times 1.5 \times 300$$
    ③ [최종 결과] $$F = 5652$$ (약 5655 N)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 절삭온도를 측정하는 방법으로 틀린 것은?

  1. 칩의 색에 의한 방법
  2. 시온도료에 의한 방법
  3. 열전대에 의한 방법
  4. 공구동력계를 사용하는 방법
(정답률: 알수없음)
  • 절삭온도는 칩의 색깔, 시온도료, 열전대 등을 통해 직접 또는 간접적으로 측정합니다.
    오답 노트
    공구동력계를 사용하는 방법: 온도가 아닌 절삭에 필요한 동력(에너지)을 측정하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 판재가 5mm 이상인 보일러에서 리벳 이음을 한 후 리벳 머리를 때려서 기밀 유지하도록 하는 작업은?

  1. 코킹(caulking)
  2. 패킹(packing)
  3. 척킹(chucking)
  4. 피팅(fitting)
(정답률: 알수없음)
  • 코킹(caulking)은 리벳 이음 후 판재의 가장자리를 정으로 때려 밀착시킴으로써 틈새를 없애 기밀과 수밀을 유지하는 작업입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 침탄법에 비하여 경화층은 얇으나, 경도가 크다. 담금질이 필요 없고, 내식성 및 내마모성이 크나, 처리시간이 길고 생산비가 많이 드는 표면경화법은?

  1. 마퀜칭
  2. 화염 경화법
  3. 고주파 경화법
  4. 질화법
(정답률: 알수없음)
  • 질화법은 질소를 확산시켜 경화층을 형성하는 방법으로, 담금질 없이도 매우 높은 경도와 내마모성, 내식성을 얻을 수 있으나 처리 시간이 길고 비용이 많이 듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 잔형(Loose piece)에 대한 설명으로 맞는 것은?

  1. 제품과 동일한 형상으로 만드는 목형
  2. 목형을 뽑기 곤란한 부분만을 별도로 조립된 주형을 만들고 주형을 빼낼 때에는 분리해서 빼내는 형
  3. 속이 빈 중공(中空)주물을 제작할 때 사용하는 목형
  4. 제품의 수량이 적고 형상이 클 때 주요부의 골격만 만들어 주는 것
(정답률: 39%)
  • 잔형(Loose piece)은 주형에서 목형을 뽑아내기 어려운 돌출부나 언더컷 부위에 별도로 설치하여, 주형 제거 시 함께 분리해낼 수 있도록 만든 보조 형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 금속재료를 회전하는 롤러(Roller) 사이에 넣어 가압함으로써 단면적을 감소시켜 길이 방향으로 늘리는 작업은?

  1. 압연
  2. 압출
  3. 인발
  4. 딘조
(정답률: 30%)
  • 회전하는 두 롤러 사이에 재료를 통과시켜 압력을 가함으로써 두께를 줄이고 길이를 늘리는 가공법을 압연이라고 합니다.
    오답 노트
    압출: 밀어내어 모양을 만듦
    인발: 잡아당겨 단면적을 줄임
    딘조: 두드려서 모양을 만듦
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 도로에 아스팔트 포장을 위한 기계가 아닌 것은?

  1. 아스팔트 클리너
  2. 아스팔트 피니셔
  3. 아스팔트 믹싱 플랜트
  4. 아스팔트 디스트리뷰터
(정답률: 42%)
  • 아스팔트 포장 공정에는 재료를 배합하는 믹싱 플랜트, 살포하는 디스트리뷰터, 포장하는 피니셔가 사용되지만, 아스팔트 클리너는 일반적인 포장 공정 기계가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 버킷(bucket) 준설선의 장점을 설명한 것으로 맞지 않는 것은?

  1. 준설능력이 크며 대용량 공사에 적합하다.
  2. 준설단가가 저렴하다.
  3. 악천후나 조류 등에 강하다.
  4. 협소한 장소에서도 작업이 용이하다.
(정답률: 40%)
  • 버킷 준설선은 대형 버킷을 사용하여 준설 능력이 크고 조류에 강하며 단가가 저렴하지만, 장비의 크기가 크기 때문에 협소한 장소에서 작업하기에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 적재(積載) 능력이 없는 건설기계는?

  1. 로더
  2. 지게차
  3. 덤프 트럭
  4. 탠덤 롤러
(정답률: 알수없음)
  • 탠덤 롤러는 지면을 다지기 위한 전용 장비로, 재료를 싣고 운반하는 적재 능력이 없습니다.
    오답 노트
    로더, 지게차, 덤프 트럭: 모두 재료를 퍼올리거나 싣고 운반하는 적재 기능이 있는 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 롤러의 규격을 표시하는 방법은?

  1. 선압(線壓)
  2. 다짐폭(幅)
  3. 엔진출력(出力)
  4. 중량(重量)
(정답률: 30%)
  • 롤러의 성능과 다짐 효과를 결정짓는 가장 핵심적인 기준은 기계 자체의 무게이므로, 일반적으로 중량(重量)으로 규격을 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 건설산업기본법에 따라 건설업의 업종 구분을 종합공사를 시공하는 업종과 전문공사를 시공하는 업종으로 구분할 때, 전문공사를 시공하는 업종에 해당하는 건설업종은?

  1. 토목공사업
  2. 토공사업
  3. 산업ㆍ환경설비 공사업
  4. 조겅공사업
(정답률: 알수없음)
  • 건설산업기본법상 토공사업은 특정 전문 분야의 공사를 시공하는 전문공사 업종에 해당합니다.
    오답 노트
    토목공사업, 산업·환경설비 공사업, 조경공사업: 종합공사를 시공하는 종합건설업종임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 짐칸을 뒤쪽으로 기울게 하여 짐을 부리는 트럭으로, 토목공사에 가장 많이 사용되는 것은?

  1. 사이드(side)덤프 트럭
  2. 리어(rear)덤프 트럭
  3. 다운(down)덤프 트럭
  4. 버텀(bottom)덤프 트럭
(정답률: 80%)
  • 리어(rear)덤프 트럭은 적재함을 뒤쪽으로 기울여 짐을 내리는 방식으로, 토목공사 현장에서 가장 보편적으로 사용되는 덤프트럭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 굴삭기의 상부 프레임 지지 장치의 종류가 아닌 것은?

  1. 롤러(roller) 식
  2. 볼 베어링(ball bearing) 식
  3. 솔리드(solid) 식
  4. 포스트(post) 식
(정답률: 40%)
  • 굴삭기의 상부 프레임 지지 장치는 롤러(roller) 식, 볼 베어링(ball bearing) 식, 포스트(post) 식 등이 사용되며, 솔리드(solid) 식은 해당 지지 장치의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 조향장치에서 조향력을 바퀴에 전달하는 부품 중에 바퀴의 토(toe) 값을 조정할 수 있는 것은?

  1. 피트만 암(pitman arm)
  2. 너클 암(knuckle arm)
  3. 드래그 링크(drag link)
  4. 타이로드(tie rod)
(정답률: 40%)
  • 타이로드(tie rod)는 조향력을 바퀴에 전달하며, 양쪽 바퀴의 정렬 상태인 토(toe) 값을 조정하여 주행 안정성을 확보하는 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 크레인 붐에 부속 장치를 붙이고 드롭 해머나 디젤해머 등을 사용하여 말뚝박기 작업에 이용되는 것은?

  1. 콘크리트 버킷(concrete bucket)
  2. 파일 드라이버(pile driver)
  3. 마그넷(magnet)
  4. 어스 드릴(earth drill)
(정답률: 65%)
  • 파일 드라이버(pile driver)는 크레인 붐에 부속 장치를 장착하여 드롭 해머나 디젤 해머 등으로 말뚝을 박는 전용 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 블레이드의 폭이 3m이고 높이가 0.9m인 불도저에서 블레이드의 용량(m3)은 얼마인가?

  1. 1.75
  2. 2.43
  3. 7.29
  4. 8.10
(정답률: 50%)
  • 불도저 블레이드의 용량은 폭, 높이 및 용량 계수를 곱하여 산출하며, 일반적인 용량 산정 식을 적용합니다.
    ① [기본 공식] $$V = W \times H \times C$$
    ② [숫자 대입] $$V = 3 \times 0.9 \times 0.9$$
    ③ [최종 결과] $$V = 2.43$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
