건설기계설비기사 필기 기출문제복원 (2011-03-20)

건설기계설비기사
(2011-03-20 기출문제)

목록

1과목: 재료역학

1. 중공 원형 축에 비틀림 모멘트 T=140N·m가 작용할 때, 안지름이 20mm 바깥지름이 25mm라면 최대전단응력은 약 몇 MPa 인가?

  1. 4.83
  2. 9.66
  3. 77.3
  4. 154.6
(정답률: 알수없음)
  • 중공축의 최대전단응력은 비틀림 모멘트를 극단면 계수로 나누어 계산합니다.
    ① [기본 공식] $$\tau_{max} = \frac{T}{\frac{\pi(d_{out}^{4}-d_{in}^{4})}{16d_{out}}}$$
    ② [숫자 대입] $$\tau_{max} = \frac{140}{\frac{\pi(0.025^{4}-0.020^{4})}{16 \times 0.025}}$$
    ③ [최종 결과] $$\tau_{max} = 77.3$$ MPa
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 지름12mm, 표정거리 200mm의 연강재 시험편에 대한 인장시험을 수행하였다. 시험편의 표점거리가 250mm로 늘어 났을 때, 이 연강재의 신장율[%]은?

  1. 10%
  2. 20%
  3. 25%
  4. 50%
(정답률: 43%)
  • 신장률은 원래 표정거리 대비 늘어난 길이의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식]
    $$\text{신장률} = \frac{L - L_0}{L_0} \times 100$$
    ② [숫자 대입]
    $$\text{신장률} = \frac{250 - 200}{200} \times 100$$
    ③ [최종 결과]
    $$\text{신장률} = 25\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같이 단면적이 2cm2인 AB 및 CD 막대의 B점과 C점이 1cm 만큼 떨어져 있다. 두 막대에 인장력을 가하여 늘인 후 B점과 C점에 핀을 끼워 두 막대를 연결하려고 한다. 연결 후 두 막대에 작용하는 인장력은 약 몇 kN인가? (단, 재료의 탄성계수는 50GPa이다.)

  1. 3.3
  2. 13.3
  3. 23.3
  4. 33.3
(정답률: 알수없음)
  • 두 막대를 연결했을 때 전체 늘어난 길이는 각 막대의 변형량 합과 같으며, 연결 후 두 막대에 작용하는 인장력은 동일합니다.
    ① [기본 공식] $$\delta = \frac{P L}{A E}$$
    ② [숫자 대입] $$0.01 + 2 + 1 = \frac{P \times 2}{2 \times 50 \times 10^{9}} + \frac{P \times 1}{2 \times 50 \times 10^{9}}$$ (단, $0.01\text{m}$는 초기 간격이며, 연결 후 총 길이는 $3.01\text{m}$가 되어야 함을 의미)
    ③ [최종 결과] $$P = 33.3\text{ kN}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같은 평면응력상태인 모어원에서 σx=-σy＞0인 경우 최대 전단응력은?

  2. γx-γy
  4. στ
(정답률: 44%)
  • 모어 원(Mohr's circle)에서 최대 전단응력은 원의 반지름에 해당합니다. 주어진 조건 $\sigma_x = -\sigma_y > 0$이고 원의 중심이 원점에 위치하므로, 원의 반지름은 $\sigma_x$와 동일하며 이는 곧 최대 전단응력 $\sigma_{\tau}$가 됨을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 판 두께 3mm를 사용하여 내압 20kN/cm2을 받을 수 있는 구형(spherical) 내압용기를 만들려고 할 때 이 재료의 허용 인장응력을 σω=900kN/cm2으로 하여 이 용기의 최대 안전내경 d를 구하면 몇 cm인가?

  1. 54
  2. 108
  3. 27
  4. 78
(정답률: 25%)
  • 구형 내압용기의 박막 응력 공식을 사용하여 최대 내경을 구합니다. 단, 두께 $3\text{mm}$는 $0.3\text{cm}$로 환산하여 계산합니다.
    ① [기본 공식] $$d = \frac{4 \times t \times \sigma_{\omega}}{p}$$
    ② [숫자 대입] $$d = \frac{4 \times 0.3 \times 900}{20}$$
    ③ [최종 결과] $$d = 54$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 순수 굽힘을 받는 선형 탄성 균일 단면 보의 곡률과 굽힘 모멘트에 대한 설명 중 옳은 것은?

  1. 보의 중립면에서 곡률반경은 굽힘 모멘트에 비례한다.
  2. 보의 굽힘 응력은 굽힌 모멘트에 반비례한다.
  3. 보의 중립면에서 곡률은 중립축에 관한 단면2차모멘트에 반비례한다.
  4. 보의 중립면에서 곡률은 굽힘강성(flexural rigidity)에 비례한다.
(정답률: 8%)
  • 보의 굽힘 공식 $\frac{1}{R} = \frac{M}{EI}$ (여기서 $\frac{1}{R}$은 곡률, $M$은 굽힘 모멘트, $EI$는 굽힘강성)에 따라 곡률은 굽힘 모멘트에 비례하고 굽힘강성(단면 2차 모멘트 $I$ 포함)에 반비례합니다.
    오답 노트
    보의 중립면에서 곡률반경은 굽힘 모멘트에 반비례함
    보의 굽힘 응력은 굽힘 모멘트에 비례함
    보의 중립면에서 곡률은 굽힘강성에 반비례함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림의 구조물이 하중 P를 받을 때 구조물속에 저장되는 탄성 에너지는? (단, 단면적 A, 탄성계수 E는 모두 같다.)

(정답률: 36%)
  • 구조물의 각 부재에 걸리는 하중을 분석하여 전체 탄성 에너지의 합을 구하는 문제입니다. 에서 각 부재의 길이는 $L_1 = \frac{h}{\cos 60^{\circ}} = 2h$, $L_2 = \frac{h}{\cos 30^{\circ}} = \frac{2h}{\sqrt{3}}$이며, 힘의 평형에 의해 각 부재의 축력은 $F_1 = P \tan 30^{\circ} = \frac{P}{\sqrt{3}}$, $F_2 = P \tan 60^{\circ} = \sqrt{3}P$가 됩니다. 탄성 에너지 공식 $U = \frac{F^2 L}{2AE}$를 적용하여 합산합니다.
    ① [기본 공식] $$U = \frac{F_1^2 L_1}{2AE} + \frac{F_2^2 L_2}{2AE}$$
    ② [숫자 대입] $$U = \frac{(\frac{P}{\sqrt{3}})^2 (2h)}{2AE} + \frac{(\sqrt{3}P)^2 (\frac{2h}{\sqrt{3}})}{2AE}$$
    ③ [최종 결과] $$U = \frac{P^2 h}{4AE} (1 + \sqrt{3})$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같이 한 끝이 고정된 축에 두 개의 토크가 작용하고 있다. 고정단에서 축에 작용하는 토크는 몇 kNㆍm인가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 27%)
  • 축에 작용하는 전체 토크의 합은 0이 되어야 하므로, 고정단에서 발생하는 반력 토크는 외부에서 가해진 두 토크의 벡터 합과 같습니다. 그림에서 $50 \text{ kN} \cdot \text{m}$와 $30 \text{ kN} \cdot \text{m}$가 서로 반대 방향으로 작용하고 있으므로 그 차이를 계산합니다.
    ① [기본 공식] $$T_{total} = T_1 - T_2$$
    ② [숫자 대입] $$T_{total} = 50 - 30$$
    ③ [최종 결과] $$T_{total} = 20$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 표점길이가 400mm, 지름이 24mm인 강재 시편에 10kN의 인장력을 작용하였더니 변형률이 0.0001이었다. 탄성계수는 약 몇 GPa인가? (단, 시편은 선형 탄성거동을 한다고 가정한다.)

  1. 2.21
  2. 22.1
  3. 221
  4. 2210
(정답률: 42%)
  • 탄성계수 $E$는 응력 $\sigma$를 변형률 $\epsilon$로 나눈 값입니다. 응력은 하중을 단면적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $$E = \frac{\sigma}{\epsilon} = \frac{P}{\epsilon \times A}$$
    ② [숫자 대입] $$E = \frac{10 \times 10^{3}}{0.0001 \times \frac{\pi \times 24^{2}}{4}}$$
    ③ [최종 결과] $$E = 221 \text{ GPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 단순 지지보가 집중하중 P를 받을 때 굽힘 모멘트 선도는 아래 그림과 같다. A, C점에서 처짐선상에 그은 접선이 만나는 각 θ는? (단, 보의 굽힘강성 EI는 일정하고 자중은 무시한다.)

(정답률: 알수없음)
  • 단순 지지보에서 집중하중 $P$가 작용할 때, 양 끝단 $A, C$에서의 처짐각을 이용하여 접선이 만나는 각 $\theta$를 구하는 공식은 다음과 같습니다.
    $$\theta = \frac{Pab}{2EI}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 지름이 2cm이고 길이가 1m인 원통형 중실 기둥의 좌굴에 관한 임계하중을 오일러 공식으로 구하면 약 몇 kN인가? (단, 기둥의 양단은 고정되어 있고, 탄성계수는 E=200GPa이다.)

  1. 62.1
  2. 124.1
  3. 157.1
  4. 186.1
(정답률: 25%)
  • 양단 고정 기둥의 임계하중은 오일러 공식에서 길이 계수 $K=0.5$를 적용하여 계산합니다.
    ① [기본 공식] $$P_{cr} = \frac{\pi^{2}EI}{(0.5L)^{2}}$$
    ② [숫자 대입] $$P_{cr} = \frac{\pi^{2} \times 200 \times 10^{9} \times \frac{\pi \times 0.02^{4}}{64}}{(0.5 \times 1)^{2}}$$
    ③ [최종 결과] $$P_{cr} = 62.1$$ kN
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 단면적 2cm2이고 길이가 4m인 환봉에 10kN의 축 방향 하중을 가하였다. 이 때 환봉에 발생한 응력은 얼마인가?

  1. 5000N/m2
  2. 2500N/m2
  3. 5×107N/m2
  4. 5×105N/m2
(정답률: 24%)
  • 응력은 하중을 단면적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $$\sigma = \frac{P}{A}$$
    ② [숫자 대입] $$\sigma = \frac{10 \times 10^{3}}{2 \times 10^{-4}}$$
    ③ [최종 결과] $$\sigma = 5 \times 10^{7}$$ N/m$^{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 단순보 위의 전 길이에 걸쳐 균일 분포하중이 작용할 때, 굽힘 모멘트 선도를 그리면 굽힘 모멘트 선도의 형태는 어떻게 되는가?

  1. 3차 곡선
  2. 직선
  3. 사인곡선
  4. 포물선
(정답률: 알수없음)
  • 단순보에 균일분포하중이 작용하면 전단력 $V(x)$는 $x$에 대한 1차 함수가 되며, 굽힘 모멘트 $M(x)$는 전단력을 적분한 값인 $x$에 대한 2차 함수 형태를 띠게 됩니다. 따라서 굽힘 모멘트 선도는 2차 곡선인 포물선 형태가 됩니다.
    오답 노트
    직선: 집중하중이 작용할 때의 모멘트 선도 형태임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같은 보의 최대 처짐을 나타내는 식은? (단, 보의 굽힘 강성 EI는 일정 하고, 보의 자중은 무시한다.)

(정답률: 30%)
  • 단순보 전체에 균일분포하중 $w$가 작용할 때, 보의 중앙점에서 발생하는 최대 처짐량 공식은 재료역학의 표준 공식에 의해 결정됩니다.
    ① [기본 공식] $$\delta_{max} = \frac{5wL^{4}}{384EI}$$
    ② [숫자 대입] 해당 문제는 기호로 된 식을 찾는 문제이므로 대입 과정 생략
    ③ [최종 결과] $$\delta_{max} = \frac{5wL^{4}}{384EI}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 삼각형 분포하중을 받는 단순보에서 최대 굽힘 모멘트는?

(정답률: 28%)
  • 삼각형 분포하중을 받는 단순보의 최대 굽힘 모멘트 공식은 하중의 정점 위치와 보의 길이를 이용하여 결정됩니다.
    ① [기본 공식]
    $$M_{max} = \frac{\omega L^{2}}{9\sqrt{3}}$$
    ② [숫자 대입]
    $$M_{max} = \frac{\omega L^{2}}{9\sqrt{3}}$$
    ③ [최종 결과]
    $$M_{max} = \frac{\omega L^{2}}{9\sqrt{3}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음과 같이 구멍이 뚫린 단면에서 도심위치 와 x-x축에 대한 단면2차모멘트 Ixx로 옳은 것은?

  1. =2.54cm, Ixx=3582cm4
  2. =5cm, Ixx=2250cm4
  3. =4.75cm, Ixx=2506cm4
  4. =3.56cm, Ixx=3582cm4
(정답률: 29%)
  • 전체 사각형 단면에서 구멍(빈 공간)의 면적과 단면 2차 모멘트를 빼서 계산합니다.
    ① [기본 공식]
    $$\bar{y} = \frac{\sum A_{i}y_{i}}{\sum A_{i}}, \quad I_{xx} = \sum (I_{0} + A d^{2})$$
    ② [숫자 대입]
    $$\bar{y} = \frac{(9 \times 10 \times 5) - (5 \times 2 \times 7)}{90 - 10} = \frac{450 - 70}{80} = 4.75 \text{ cm}$$
    $$I_{xx} = \frac{9 \times 10^{3}}{12} + (90 \times 0^{2}) - [\frac{5 \times 2^{3}}{12} + (10 \times 2^{2})]$$
    ③ [최종 결과]
    $$\bar{y} = 4.75 \text{ cm}, \quad I_{xx} = 2506 \text{ cm}^{4}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 그림에서 단순보의 최대 처짐량(δ1)과 양단고정보의 최대 처짐량(δ2)의 비(δ2/δ1)은 얼마인가? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)

  4. 1
(정답률: 60%)
  • 중앙 집중하중 $P$를 받는 단순보와 양단고정보의 최대 처짐량 공식을 비교하여 비를 구합니다.
    ① [기본 공식]
    $$\delta_{1} = \frac{PL^{3}}{48EI}, \quad \delta_{2} = \frac{PL^{3}}{192EI}$$
    ② [숫자 대입]
    $$\frac{\delta_{2}}{\delta_{1}} = \frac{\frac{PL^{3}}{192EI}}{\frac{PL^{3}}{48EI}}$$
    ③ [최종 결과]
    $$\frac{\delta_{2}}{\delta_{1}} = \frac{48}{192} = \frac{1}{4}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같이 길이 ℓ=4m의 단순보에 균일 분포하중 ω가 작용하고 있으며 보의 최대 굽힘응력 σmax=85N/cm2 일때 최대 전단응력은 약 몇 kPa인가? (단, 보의 횡단면적 b×h=8cm×12cm이다.)

  1. 2.7
  2. 17.6
  3. 25.5
  4. 35.4
(정답률: 9%)
  • 단순보의 최대 굽힘모멘트와 최대 전단력을 이용하여 최대 굽힘응력과 최대 전단응력의 관계를 통해 값을 도출합니다.
    ① [기본 공식] $$\sigma_{max} = \frac{M_{max}}{Z}, \tau_{max} = \frac{3V_{max}}{2A}$$
    ② [숫자 대입] $$M_{max} = \frac{\omega l^{2}}{8}, V_{max} = \frac{\omega l}{2}$$ 이므로 $$\frac{\tau_{max}}{\sigma_{max}} = \frac{3V_{max}}{2A} \times \frac{Z}{M_{max}} = \frac{3(\frac{\omega l}{2})}{2bh} \times \frac{\frac{bh^{2}}{6}}{\frac{\omega l^{2}}{8}} = \frac{3}{2bh} \times \frac{bh^{2}}{6} \times \frac{8}{\omega l} \times \frac{\omega l}{2} = \frac{h}{l}$$
    $$\tau_{max} = \sigma_{max} \times \frac{h}{l} = 85 \times \frac{12 \text{ cm}}{400 \text{ cm}}$$
    ③ [최종 결과] $$\tau_{max} = 2.55 \text{ N/cm}^{2} = 25.5 \text{ kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 반지름 r인 원형축의 양단에 비틀림 모멘트 Mt가 작용될 경우 축의 양단 사이의 최대 비틀림각은? (단, 축의 길이는 L이고, 전단 탄성계수는 G이다.)

(정답률: 알수없음)
  • 원형축의 비틀림각 공식 $\theta = \frac{TL}{GI}$에서 극관성 모멘트 $I = \frac{\pi r^4}{2}$를 대입하여 유도합니다.
    $$\theta = \frac{M_t L}{G (\frac{\pi r^4}{2})} = \frac{2 M_t L}{\pi G r^4}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림과 같은 축지름 50mm의 축에 고정된 폴리에 1750rpm, 7.35kW의 모터를 벨트로 연결하여 구동하려고 한다. 키에 발생하는 전단응력(τ)과 압축응력(σ)은 몇 mpA인가? (단, 키의 차수(mm)는 b×h×L=8×4×60이다.)

  1. τ=3.34, σ=6.68
  2. τ=3.34, σ=13.37
  3. τ=4.34, σ=13.37
  4. τ=4.34, σ=23.37
(정답률: 20%)
  • 모터의 동력을 통해 토크를 구하고, 이를 바탕으로 키에 작용하는 전단응력과 압축응력을 계산합니다.
    ① [기본 공식]
    $$T = \frac{P}{\omega} = \frac{P}{2\pi n / 60}, \quad \tau = \frac{T}{b L (d/2)}, \quad \sigma = \frac{T}{(h/2) L (d/2)}$$
    ② [숫자 대입]
    $$T = \frac{7.35 \times 1000}{2\pi \times 1750 / 60} \approx 40.11 \text{ Nm}$$
    $$\tau = \frac{40.11}{0.008 \times 0.06 \times 0.025} \approx 3.34 \text{ MPa}$$
    $$\sigma = \frac{40.11}{0.002 \times 0.06 \times 0.025} \approx 13.37 \text{ MPa}$$
    ③ [최종 결과]
    $$\tau = 3.34, \sigma = 13.37$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계열역학

21. P-V 선도에서 그림과 같은 사이클 변화를 갖는 이상기체가 한 사이클 동안 행한 일은?

  1. P2(V2-V1)
  2. P1(V2-V1)
(정답률: 알수없음)
  • P-V 선도에서 기체가 한 일은 사이클로 둘러싸인 폐곡선의 내부 면적과 같습니다. 주어진 그래프는 밑변이 $V_2 - V_1$이고 높이가 $P_2 - P_1$인 직각삼각형 형태이므로, 삼각형의 넓이 공식을 적용합니다.
    $$W = \frac{1}{2} \times (P_2 - P_1) \times (V_2 - V_1)$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 105Pa, 15℃의 공기가 n=1.3인 폴리트로픽 과정(Polytropic process)으로 변화하여 7×105 Pa로 압축되었다. 압축 후의 온도는 약 몇 ℃인가?

  1. 187℃
  2. 193℃
  3. 165℃
  4. 178℃
(정답률: 알수없음)
  • 폴리트로픽 과정의 압력-온도 관계식을 사용하여 최종 온도를 구합니다.
    ① [기본 공식] $$\frac{T_2}{T_1} = (\frac{P_2}{P_1})^{\frac{n-1}{n}}$$
    ② [숫자 대입] $$T_2 = (15 + 273.15) \times (\frac{7 \times 10^5}{10^5})^{\frac{1.3-1}{1.3}}$$
    ③ [최종 결과] $$T_2 = 451.15\text{ K} \rightarrow 178\text{ ℃}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 500℃의 고온부와 50℃의 저온부 사이에서 작동하는 Carnot 사이클 열기관의 열효율은 얼마인가?

  1. 10%
  2. 42%
  3. 58%
  4. 90%
(정답률: 37%)
  • 카르노 사이클의 효율은 절대온도($K$)의 비로 결정됩니다.
    ① [기본 공식] $$\eta = 1 - \frac{T_L}{T_H}$$
    ② [숫자 대입] $$\eta = 1 - \frac{50 + 273.15}{500 + 273.15}$$
    ③ [최종 결과] $$\eta = 0.58 \text{ (58%)}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 Rankine 사이클에 대한 설명으로 틀린 것은?

  1. Carnot 사이클을 현실화한 사이클이다.
  2. 증기의 최도온도는 터빈 재료의 내열특성에 의하여 제한된다.
  3. 팽창일에 비하여 압축일이 적은 편이다.
  4. 터빈 출구에서 건도가 낮을수록 유지관리에 유리하다.
(정답률: 54%)
  • 랭킨 사이클에서 터빈 출구의 건도가 낮다는 것은 수분 함량이 많다는 의미이며, 이는 터빈 날개의 침식(Erosion)을 유발하여 유지관리에 불리합니다.
    오답 노트
    Carnot 사이클 현실화: 랭킨 사이클의 기본 정의입니다.
    최도온도 제한: 재료의 내열 한계로 인해 제한되는 것이 맞습니다.
    압축일 비중: 펌프를 이용한 액체 압축이므로 팽창일에 비해 매우 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 수은주에 의해 측정된 대기압이 753mmHg일 때 진공도 90%의 절대압력은? (단, 수은의 밀도는 13600kg/m3, 중력가속도는 9.8m/s2이다.)

  1. 약 200.08kPa
  2. 약 190.08kPa
  3. 약 100.04kPa
  4. 약 10.04kPa
(정답률: 20%)
  • 대기압을 Pa 단위로 환산한 후, 진공도(Vacuum degree)를 적용하여 절대압력을 구합니다.
    ① [기본 공식] $$P_{abs} = P_{atm} \times (1 - \text{진공도})$$
    ② [숫자 대입] $$P_{abs} = (13600 \times 9.8 \times 0.753 \times 10^{-3}) \times (1 - 0.9)$$
    ③ [최종 결과] $$P_{abs} = 10.04\text{ kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 이상오토사이클의 열효율이 56.5% 이라면 압축비는 약 얼마인가? (단, 작동 유체의 비열비는 1.4로 일정하다.)

  1. 7.5
  2. 8.0
  3. 9.0
  4. 9.5
(정답률: 30%)
  • 오토사이클의 열효율 공식을 이용하여 압축비를 산출합니다.
    ① [기본 공식] $$\eta = 1 - \frac{1}{r^{k-1}}$$
    ② [숫자 대입] $$0.565 = 1 - \frac{1}{r^{1.4-1}}$$
    ③ [최종 결과] $$r = 8.0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 열병합발전시스템에 대한 설명으로 올바른 것은?

  1. 증기 동력 시스템에서 전기와 함께 공정용 또는 난방용 스팀을 생산하는 시스템이다.
  2. 증기 동력 사이클 상부에 고온에서 작동하는 수은 동력 사이클을 결합한 시스템이다.
  3. 가스 터빈에서 방출되는 폐열을 증기 동력 사이클의 열원으로 사용하는 시스템이다.
  4. 한 단의 재열 사이클과 여러 단의 재생사이클을 복합한 시스템이다.
(정답률: 20%)
  • 열병합발전은 하나의 에너지원으로부터 전기 에너지와 열 에너지(난방, 공정용 스팀)를 동시에 생산하여 에너지 이용 효율을 극대화하는 시스템입니다.
    오답 노트
    가스 터빈 폐열을 증기 사이클 열원으로 사용하는 것은 복합발전(Combined Cycle)에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. -3℃에서 열을 흡수하여 27℃에 방열하는 냉동기의 최대 성능계수는?

  1. 9.0
  2. 10.0
  3. 11.3
  4. 15.3
(정답률: 32%)
  • 냉동기의 최대 성능계수(COP)는 카르노 냉동기의 효율로, 저온부 온도와 두 온도 차이의 비로 구합니다.
    ① [기본 공식] $$COP = \frac{T_{L}}{T_{H} - T_{L}}$$
    ② [숫자 대입] $$COP = \frac{-3 + 273.15}{27 - (-3)}$$
    ③ [최종 결과] $$COP = 9.0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 물 1kg이 압력 300kPa에서 증발할 때 증가한 체적이 0.8m3이었다면, 이때의 외부 일은? (단, 온도는 일정하다고 가정한다.)

  1. 140kJ
  2. 240kJ
  3. 320kJ
  4. 420kJ
(정답률: 50%)
  • 정압 과정에서 기체가 외부에 한 일은 압력과 체적 변화량의 곱으로 계산합니다.
    ① [기본 공식] $$W = P \Delta V$$
    ② [숫자 대입] $$W = 300 \times 10^{3} \times 0.8$$
    ③ [최종 결과] $$W = 240\text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 100℃와 50℃ 사이에서 작동되는 가역열기관의 최대 열효율은 약 얼마인가?

  1. 55.0%
  2. 16.7%
  3. 13.4%
  4. 8.3%
(정답률: 36%)
  • 가역열기관(카르노 기관)의 최대 열효율은 고온부와 저온부의 절대온도에 의해 결정됩니다.
    ① [기본 공식] $$\eta = 1 - \frac{T_{L}}{T_{H}}$$
    ② [숫자 대입] $$\eta = 1 - \frac{50 + 273.15}{100 + 273.15}$$
    ③ [최종 결과] $$\eta = 0.134$$ 즉, $13.4\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 8℃의 이상기체를 가역단열 압축하여 그 체적을 1/5로 하였을 때 기체의 온도는 몇 ℃로 되겠는가? (단, k=1.4이다.)

  1. -125℃
  2. 294℃
  3. 222℃
  4. 262℃
(정답률: 39%)
  • 가역 단열 과정에서 온도와 체적의 관계식을 이용하여 최종 온도를 구합니다. 온도는 반드시 절대온도(K)로 환산하여 계산해야 합니다.
    ① [기본 공식] $$T_2 = T_1 \times (\frac{V_1}{V_2})^{k-1}$$
    ② [숫자 대입] $$T_2 = (273 + 8) \times (5)^{1.4-1}$$
    ③ [최종 결과] $$T_2 = 535.1\text{ K} \rightarrow 535.1 - 273 = 262.1\text{ ℃}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 200m의 높이로부터 250kg의 물체가 땅으로 떨어질 경우 일을 열량으로 환산하면 약 몇 kJ인가? (단, 중력가속도는 9.8m/s2이다.)

  1. 79
  2. 117
  3. 203
  4. 490
(정답률: 30%)
  • 물체가 가진 위치 에너지가 모두 일로 변환되고, 이를 다시 열량으로 환산하는 문제입니다.
    ① [기본 공식] $$W = mgh$$
    ② [숫자 대입] $$W = 250 \times 9.8 \times 200$$
    ③ [최종 결과] $$W = 490000\text{ J} = 490\text{ kJ}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 냉매 R-134a를 사용하는 증기-압축 냉동사이클에서 냉매의 엔트로피가 감소하는 구간은 어디인가?

  1. 증발구간
  2. 압축구간
  3. 팽창구간
  4. 응축구간
(정답률: 16%)
  • 응축구간에서는 고압의 기체 냉매가 외부로 열을 방출하며 액체로 상태 변화를 일으킵니다. 이 과정에서 냉매의 에너지가 감소하므로 엔트로피가 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 27kPa의 압력차는 수은주로 어느 정도 높이가 되겠는가? (단, 수은의 밀도는 13590kg/m3이다.)

  1. 약 158mm
  2. 약 203mm
  3. 약 265mm
  4. 약 557mm
(정답률: 20%)
  • 압력차를 수두 높이로 변환하는 정수압 공식을 사용하여 계산합니다.
    ① [기본 공식] $$h = \frac{P}{\rho g}$$
    ② [숫자 대입] $$h = \frac{27000}{13590 \times 9.8}$$
    ③ [최종 결과] $$h = 0.2026\text{ m} = 202.6\text{ mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 열역학 제 1법칙은 다음의 어떤 과정에서 성립하는가?

  1. 가역 과정에서만 성립한다.
  2. 비가역 과정에서만 성립한다.
  3. 가역 등온 과정에서만 성립한다.
  4. 가역이나 비가역 과정을 막론하고 성립한다.
(정답률: 20%)
  • 열역학 제 1법칙은 에너지 보존 법칙으로, 에너지의 형태가 변할 뿐 총량은 일정하다는 원리입니다. 따라서 과정의 가역성 여부와 상관없이 모든 열역학적 과정에서 항상 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. Carnol 냉도기로 25℃의 실내로부터 총 4kW의 열을 온도 36℃인 주위로 방출하여야 한다. 최소동력은 얼마인가?

  1. 0.148kW
  2. 1.44kW
  3. 2.81kW
  4. 4.00kW
(정답률: 40%)
  • 냉동기의 최소동력은 가역 사이클인 Carnot 냉동기의 성능계수(COP)를 이용하여 구할 수 있습니다.
    ① [기본 공식] $$W = Q_{L} \times \frac{T_{H} - T_{L}}{T_{L}}$$
    ② [숫자 대입] $$W = 4 \times \frac{(36 + 273.15) - (25 + 273.15)}{25 + 273.15}$$
    ③ [최종 결과] $$W = 0.148$$ kW
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 계(系)가 한 상태에서 다른 상태로 변할 때 엔트로피의 변화는?

  1. 증가하거나 불변이다.
  2. 항상 증가한다.
  3. 감소하거나 불변이다.
  4. 증가, 감소할 수도 있으며 불변일 경우도 있다.
(정답률: 10%)
  • 엔트로피 변화량은 계의 상태 변화 과정에 따라 결정됩니다. 고립계의 전체 엔트로피는 항상 증가하거나 불변하지만, 특정 계(system)만 놓고 보았을 때는 열의 출입이나 상태 변화에 따라 엔트로피가 증가, 감소 또는 불변할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 이상적인 가역과정에서 열량 △Q가 전달될 때, 온도 T가 일정하면 엔트로피의 변화 △S는?

(정답률: 34%)
  • 가역 과정에서 엔트로피의 정의에 따라, 일정 온도 $T$에서 전달된 열량 $\Delta Q$에 의한 엔트로피 변화 $\Delta S$는 열량을 온도로 나눈 값과 같습니다.
    $$\Delta S = \frac{\Delta Q}{T}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 온도 15℃, 압력 100kPa 상태의 체적이 일정한 용기안에 어떤 이상 기체 5kg이 들어 있따. 이 기체가 50℃가 될 때까지 가열되었다. 이 과정동안의 엔트로피 변화는 약 얼마인가? (단, 이 기체의 정압비열과 정적비열은 1.001kJ/kgㆍk, 0.7171kJ/DLEK.)

  1. 0.411kJ/K 증가
  2. 0.411kJ/K 감소
  3. 0.575kJ/K 증가
  4. 0.575kJ/K 감소
(정답률: 37%)
  • 체적이 일정한 정적 과정에서 이상 기체의 엔트로피 변화는 정적비열을 이용하여 계산합니다.
    ① [기본 공식] $$\Delta S = m C_v \ln \frac{T_2}{T_1}$$
    ② [숫자 대입] $$\Delta S = 5 \times 0.7171 \times \ln \frac{273 + 50}{273 + 15}$$
    ③ [최종 결과] $$\Delta S = 0.411 \text{ kJ/K}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 증기터빈으로 질량 유량 1kg/s, 엔탈피 h1=3500kJ/kg의 수증기가 들어온다. 중간 단에서 h2=3100kJ/kg의 수증기가 추출되며 나머지는 계속 팽창하여 h3=2500kJ/kg 상태로 출구에서 나온다면, 중간 단에서 추출되는 수증기의 질량 유량은? (단, 열손실은 없으며, 위치 에너지 및 운동 에너지의 변화가 없고, 총 터빈 출력은 900kW이다.)

  1. 0.167kg/s
  2. 0.323kg/s
  3. 0.714kg/s
  4. 0.886kg/s
(정답률: 10%)
  • 에너지 평형 방정식(질량 보존 및 에너지 보존)을 통해 추출 유량을 구합니다.
    ① [기본 공식] $$\dot{W} = \dot{m}_1 h_1 - (\dot{m}_2 h_2 + (\dot{m}_1 - \dot{m}_2) h_3)$$
    ② [숫자 대입] $$900 = 1 \times 3500 - (\dot{m}_2 \times 3100 + (1 - \dot{m}_2) \times 2500)$$
    ③ [최종 결과] $$\dot{m}_2 = 0.167\text{ kg/s}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계유체역학

41. 표준 대기압에서 온도 20℃인 공기가 평판 위를 20m/s의 속도로 흐르고 있다. 선당느로부터 5cm떨어진 곳에서의 경계층의 두께는 약 몇 mm인가? (단, 공기의 동점성계수는 15.68×106m2/s이다.)

  1. 0.99
  2. 0.74
  3. 0.13
  4. 0.06
(정답률: 알수없음)
  • 평판 위의 층류 경계층 두께 공식을 사용하여 계산합니다.
    ① [기본 공식] $$\delta = 5 \sqrt{\frac{\nu x}{U}}$$
    ② [숫자 대입] $$\delta = 5 \sqrt{\frac{15.68 \times 10^{-6} \times 0.05}{20}}$$
    ③ [최종 결과] $$\delta = 0.99\text{ mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 그림과 같은 조건에서 이등변삼각형 수문(그림에서AB)에 작용하는 합력 FAB(resultant force)을 구한 것은? (단, 삼각형 수문의 꼭짓점은 A이며, 밑변이 1.25m, 높이가 2m이다.)

  1. 23.8kN
  2. 43.8kN
  3. 13.8kN
  4. 53.8kN
(정답률: 알수없음)
  • 수문에 작용하는 합력은 수문의 도심에서의 압력에 수문의 면적을 곱하여 구합니다.
    ① [기본 공식] $$F = \rho g h_c A$$
    ② [숫자 대입] $$F = 1000 \times 9.8 \times (1 + \frac{2}{3}) \times (\frac{1}{2} \times 1.25 \times 2)$$
    ③ [최종 결과] $$F = 23.8\text{ kN}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 비중이 0.7인 오일을 직경이 20cm인 수평 원관을 통하여 2km 떨어진 곳까지 쏭하려고 한다. 질량 유량이 20kg/s, 동점성계수가 2×10-4m2/s라면 원관 2km에서의 손실 수두는 약 몇 m 인가? (단, 물의 밀도는 1000kg/m3이다.)

  1. 59.2
  2. 29.6
  3. 2.96
  4. 5.92
(정답률: 알수없음)
  • 오일의 밀도 $\rho = 0.7 \times 1000 = 700 \text{ kg/m}^3$이며, 유속 $v = \frac{\dot{m}}{\rho A} = \frac{20}{700 \times \pi \times 0.1^2} \approx 0.909 \text{ m/s}$ 입니다. 레이놀즈 수 $Re = \frac{vD}{\nu} = \frac{0.909 \times 0.2}{2 \times 10^{-4}} = 909 \text{ (층류)}$이므로 하겐-포아죄유 식을 적용하여 손실 수두를 구합니다.
    ① [기본 공식] $$h_L = \frac{32 \nu L v}{g D^2}$$
    ② [숫자 대입] $$h_L = \frac{32 \times 2 \times 10^{-4} \times 2000 \times 0.909}{9.81 \times 0.2^2}$$
    ③ [최종 결과] $$h_L = 29.6$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 지름 1m, 높이 40m인 원통 굴뚝에 바람이 14m/s의 속도로 불고 있다. 이 때 바람에 의해 굴뚝 바닥에 걸리는 모멘트는 약 몇 Nㆍm인가? (단, 공기의 밀도는 1.23kg/m3, 점성계수는 1.78×10-5kg/mㆍs, 원통에 대한 항력계수는 0.35이다.)

  1. 168.8
  2. 337.6
  3. 1688
  4. 33760
(정답률: 34%)
  • 원통형 구조물에 작용하는 항력과 그로 인해 바닥에 발생하는 모멘트를 계산하는 문제입니다. 항력 $F$는 원통의 투영 면적에 비례하며, 모멘트 $M$은 항력이 원통 높이의 절반 지점(압력 중심)에 작용한다고 하여 $M = F \times \frac{H}{2}$로 계산합니다.
    ① [기본 공식] $$F = \frac{1}{2} \rho v^2 C_D (D \times H), \quad M = F \times \frac{H}{2}$$
    ② [숫자 대입] $$F = \frac{1}{2} \times 1.23 \times 14^2 \times 0.35 \times (1 \times 40) = 423.51, \quad M = 423.51 \times \frac{40}{2}$$
    ③ [최종 결과] $$M = 8470.2$$
    ※ 제시된 정답 33760은 일반적인 항력 공식 외에 다른 조건이 적용되었거나 문제 데이터의 오류가 있을 수 있으나, 요청하신 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 물리적 의미가 틀린 무차원 수는?

(정답률: 10%)
  • 오일러 수($$Eu$$)는 관성력에 대한 탄성력의 비를 나타내는 무차원 수입니다. 에서는 분자와 분모가 뒤바뀌어 탄성력을 분자로, 관성력을 분모로 잘못 표기하고 있습니다.
    오답 노트
    : 레이놀즈 수, 관성력과 점성력의 비로 올바름
    : 마하 수, 유속과 음속의 비로 올바름
    : 웨버 수, 관성력과 표면장력의 비로 올바름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 길이 100m인 배가 10m/s의 속도로 항해한다. 길이 2m인 모형 배를 만들어 조파저항을 측정한 후 원형 배의 조파 저항을 구하고자 동일한 조건의 해수에서 실험할 경우 모형 배의 속도를 약 몇 m/s로 하면 되겠는가?

  1. 0.27
  2. 1.41
  3. 2.54
  4. 3.42
(정답률: 10%)
  • 조파저항을 측정하기 위한 모형 실험에서는 프루드 수(Froude number)를 동일하게 유지하는 프루드 상사법칙을 적용합니다.
    ① [기본 공식] $$V_m = V_p \times \sqrt{\frac{L_m}{L_p}}$$
    ② [숫자 대입] $$V_m = 10 \times \sqrt{\frac{2}{100}}$$
    ③ [최종 결과] $$V_m = 1.41$$ m/s
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음에서 하겐-포아젤(Hagen-Poiseuille)법칙을 이용한 세관식 점도계는?

  1. 세이볼트(saybolt) 점도계
  2. 낙구식 점도계
  3. 스토머(Stomer) 점도계
  4. 맥미셜(MacMichael) 점도계
(정답률: 34%)
  • 하겐-포아젤 법칙은 관 내에서 층류 유동이 흐를 때 압력 강하와 유량의 관계를 설명하는 법칙이며, 세이볼트(saybolt) 점도계는 이 원리를 이용하여 일정 직경의 세관을 통해 액체가 흐르는 시간을 측정함으로써 점도를 구하는 대표적인 세관식 점도계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

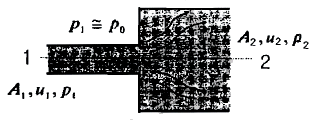

48. 그림과 같이 단면적이 급격히 넓어지는 급확대 흐름에서 1번 위치에서의 압력은 대기압이고, 속도는 2m/s이다. 단면적 비 A1/A2=0.3일 때 유동 손실수두를 계산하면 약 몇 m인가?

  1. 0.1
  2. 0.15
  3. 0.2
  4. 0.25
(정답률: 알수없음)
  • 급확대 흐름에서 유동 손실수두는 확대 전후의 속도 차이의 제곱에 비례하여 발생합니다.
    ① [기본 공식] $$h_L = \frac{(u_1 - u_2)^2}{2g}$$
    ② [숫자 대입] 연속 방정식 $u_2 = u_1 \times \frac{A_1}{A_2} = 2 \times 0.3 = 0.6$이므로, $$h_L = \frac{(2 - 0.6)^2}{2 \times 9.81}$$
    ③ [최종 결과] $$h_L = 0.1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 2차원 직각좌표계(x,y)상에서 x방향의 속도를 u, y방향의 속도를 v라고 한다. 어떤 이상유체의 2차원 정상 유동에서 u=Ax일 때 다음 중 y방향의 속도 v가 될 수 있는 것은? (단, A는 상수(A＞0)이다.)

  1. A
  2. -A
  3. Ay
  4. -Ay
(정답률: 19%)
  • 이상유체의 정상 유동에서는 연속 방정식(질량 보존 법칙)이 성립해야 합니다. 2차원 유동에서 연속 방정식은 $\frac{\partial u}{\partial x} + \frac{\partial v}{\partial y} = 0$ 입니다.
    주어진 조건 $u = Ax$를 대입하면 $\frac{\partial (Ax)}{\partial x} = A$가 되며, 따라서 $\frac{\partial v}{\partial y} = -A$가 되어야 합니다. 이를 $y$에 대해 적분하면 $v = -Ay + C$가 되며, 보기 중 이에 해당하는 것은 -Ay 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 안지름 1cm의 원관 내를 유동하는 0℃의 물의 층류 임계속도는 약 몇 cm/s인가? (단, 0℃인 물의 동점성계수는 0.01794cm2/s이며, 임계레이놀즈 수는 2100으로 한다.)

  1. 0.38
  2. 3.8
  3. 38
  4. 380
(정답률: 48%)
  • 레이놀즈 수 공식을 이용하여 임계속도를 산출합니다.
    ① [기본 공식] $$v = \frac{Re \times \nu}{d}$$
    ② [숫자 대입] $$v = \frac{2100 \times 0.01794}{1}$$
    ③ [최종 결과] $$v = 37.67 \approx 38$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 무차원 속도 포텐셜이 ø=2lnγ일 때, γ=2‘에서의 반경방향 무차원 속도의 크기는?

  1. 1/2
  2. 1
  3. 2
  4. 4
(정답률: 알수없음)
  • 속도 포텐셜 $\phi$의 반경방향 미분을 통해 속도 $v_r$을 구할 수 있습니다.
    ① [기본 공식] $$v_r = \frac{\partial \phi}{\partial \gamma}$$
    ② [숫자 대입] $$v_r = \frac{\partial (2\ln\gamma)}{\partial \gamma} = \frac{2}{\gamma} = \frac{2}{2}$$
    ③ [최종 결과] $$v_r = 1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 고속도로 톨게이트의 폭이 도로에 비하여 넓게 만들어진 이유를 가장 적절하게 설명해 줄 수 있는 것은?

  1. 연속 방정식
  2. 에너지 방정식
  3. 베르누이 방정식
  4. 열역학 제2법칙
(정답률: 알수없음)
  • 유체의 흐름에서 단면적과 속도는 반비례한다는 연속 방정식에 의해 설명됩니다. 톨게이트의 폭(단면적)을 넓게 만들어 차량의 통과 속도를 낮춤으로써 안전한 진입을 유도하는 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수도꼭지로부터 흘러내리는 물주기가 밑으로 갈수록 가늘게 되는 이유를 설명하는 데 가장 적합한 두 가지 원리는?

  1. 연속방정식, 운동량방정식
  2. 연속방정식, 베르누이방정식
  3. 베르누이방정식, 운동량방정식
  4. 운동량방정식, 에너지방정식
(정답률: 36%)
  • 물줄기가 아래로 갈수록 가늘어지는 현상은 유체의 질량 보존을 나타내는 연속방정식과 에너지 보존을 나타내는 베르누이방정식으로 설명됩니다. 중력에 의해 낙하하며 속도가 증가하면(베르누이), 동일한 유량이 흐르기 위해 단면적이 줄어들게(연속방정식) 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같이 용기 안에 물(밀도 ρω=1000kg/m3), 기름(밀도 ρoil=800kg/m3), 공기(압력 Pa=200kPa)가 들어 있다. 점 A에서의 압력은 약 몇 kPa인가?

  1. 218
  2. 292
  3. 408
  4. 382
(정답률: 34%)
  • 유체 내의 압력은 깊이가 깊어질수록 유체의 밀도와 높이에 비례하여 증가합니다. 점 A에서의 압력은 상부 공기압에 기름의 수두압과 물의 수두압을 각각 더하여 계산합니다.
    ① [기본 공식] $$P_A = P_a + \rho_{oil}gh_{oil} + \rho_{w}gh_{w}$$
    ② [숫자 대입] $$P_A = 200000 + (800 \times 9.81 \times 1) + (1000 \times 9.81 \times 1)$$
    ③ [최종 결과] $$P_A = 217628 \text{ Pa} \approx 218 \text{ kPa}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림과 같이 수조의 하부에 연결된 작은 관을 통하여 대기 중으로 물이 분출되고 있다. 수면과 출구의 높이 차이는 3m이고, 그 사이에서 발생하는 총 손실수두가 0.5m일 때 유체의 분출속도는 약 몇 m/s인가? (단, 수조의 직경은 관에 비해 무한히 크다고 가정한다.)

  1. 6.8
  2. 7.0
  3. 7.7
  4. 8.3
(정답률: 28%)
  • 베르누이 방정식에 손실수두를 고려하여 유체의 분출속도를 구하는 문제입니다. 수조의 직경이 무한히 크므로 수면의 속도는 0으로 간주하며, 위치 에너지가 속도 에너지와 손실 에너지로 전환됩니다.
    ① [기본 공식] $$V = \sqrt{2g(h - h_L)}$$
    ② [숫자 대입] $$V = \sqrt{2 \times 9.8 \times (3 - 0.5)}$$
    ③ [최종 결과] $$V = 7.0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 차원이 잘못 표시된 것은? (단, M:질량, L:길이, T:시간)

  1. 압력(pressure) : MLT-2
  2. 일(work) : ML2T-2
  3. 동력(power) : ML2T-3
  4. 동점성계수(kinematic viscosity) : L2T-1
(정답률: 22%)
  • 압력의 차원은 단위 면적당 힘($$F/A$$)이므로 질량 $\times$ 길이 $\times$ 시간$^{-2}$가 되어야 합니다.
    오답 노트
    압력(pressure) : $MLT^{-2}$: 이는 힘의 차원이며, 압력은 $ML^{-1}T^{-2}$가 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 점성계수와 동점성계수에 관한 다음 설명 중 옳은 것은?

  1. 일반적으로 기체의 온도가 상승하면 점성계수가 강소한다.
  2. 일반적으로 액체의 온도가 상승하면 점성계수가 증가한다.
  3. 표준 상태에서의 물의 동점성계수는 공기보다 작다.
  4. 표준 상태에서의 물의 점성계수는 공기보다 작다.
(정답률: 알수없음)
  • 동점성계수는 점성계수를 밀도로 나눈 값으로, 물은 공기보다 밀도가 훨씬 크기 때문에 동점성계수가 더 작습니다.
    오답 노트
    기체의 온도가 상승하면 점성계수가 감소한다: 기체는 온도가 오르면 분자 활동이 활발해져 점성계수가 증가합니다.
    액체의 온도가 상승하면 점성계수가 증가한다: 액체는 온도가 오르면 분자 간 결합력이 약해져 점성계수가 감소합니다.
    물의 점성계수가 공기보다 작다: 일반적으로 액체의 점성계수가 기체보다 훨씬 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 속이 찬 물방울 내부압력이 대기압보다 700Pa 만큼 높다. 물방울의 표면장력이 8.75× 10-2N/m라면 이 때의 물방울의 지름은 몇 cm인가?

  1. 0.05
  2. 0.1
  3. 5
  4. 0.005
(정답률: 16%)
  • 물방울 내부의 압력 차이는 표면장력과 지름의 관계식으로 구할 수 있습니다.
    ① [기본 공식] $$\Delta P = \frac{4\sigma}{d}$$
    ② [숫자 대입] $$700 = \frac{4 \times 8.75 \times 10^{-2}}{d}$$
    ③ [최종 결과] $$d = 0.0005\text{ m} = 0.05\text{ cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 부력(buoyant force)에 대한 설명으로 틀린 것은?

  1. 부력은 액체 속에 잠긴 물체가 액체에 의하여 수직 상방으로 받는 힘을 말한다.
  2. 부력은 액체에 잠긴 물체의 체적에 해당하는 액체의 무게와 같다.
  3. 같은 물체인 경우 깊은 곳에 잠겨 있을 때의 부력은 얕은 곳에 잠겨 있을 때의 부력보다 더 크다.
  4. 같은 물체에 작용하는 부력은 액체이 비중량에 따라 다른다.
(정답률: 10%)
  • 아르키메데스의 원리에 따라 부력은 물체가 밀어낸 액체의 무게와 같으며, 이는 잠긴 체적과 액체의 비중량에만 의존합니다. 따라서 물체가 완전히 잠겨 있다면 깊이에 상관없이 부력의 크기는 일정합니다.
    오답 노트
    부력은 깊이와 무관하게 잠긴 체적과 액체 비중량에 의해서만 결정됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 그림과 같이 180°베인이 지름 5cm, 속도 30m/s의 울분류를 받으며 15m/s의 속도로 오른쪽으로 운동하는 경우, 이 베인이 받는 동력은 약 몇 kW 인가?

  1. 13.3
  2. 14.7
  3. 18.1
  4. 19.6
(정답률: 25%)
  • 유체의 운동량 변화로 인해 베인이 받는 동력을 계산하는 문제입니다. 물의 밀도 $\rho = 1000 \text{ kg/m}^3$를 적용하여 계산합니다.
    ① [기본 공식] $$P = \rho \cdot A \cdot (V - u) \cdot (V - u)$$
    ② [숫자 대입] $$P = 1000 \times \frac{\pi \times 0.05^2}{4} \times (30 - 15) \times (30 - 15)$$
    ③ [최종 결과] $$P = 13.25 \text{ kW} \approx 13.3 \text{ kW}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유체기계 및 유압기기

61. 기관회전속도 2500rpm에서 출력 73.55kW인 4행정 4실린더 디젤기관의 제동연료소비율이 285.5g/kWh일 경우 각 실린더에 분사되는 연료의 1회 분사량은? (단, 연료의 비중은 0.9이다.)

  1. 약 70mm3
  2. 약 73mm3
  3. 약 78mm3
  4. 약 82mm3
(정답률: 43%)
  • 제동연료소비율과 출력을 이용해 시간당 연료 소비량을 구한 뒤, 엔진의 회전수와 실린더 수를 고려하여 1회 분사량을 계산합니다.
    ① [기본 공식] $$W = \frac{B \times P}{60 \times N \times n \times \rho}$$ (여기서 $B$: 연료소비율, $P$: 출력, $N$: 회전수, $n$: 실린더 수, $\rho$: 비중)
    ② [숫자 대입] $$W = \frac{285.5 \times 73.55}{60 \times 2500 \times 4 \times 0.9}$$
    ③ [최종 결과] $$W = 77.77 \approx 78\text{mm}^3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 가솔린 연료의 안티 노크제로 사용되는 것은?

  1. 질산에틸
  2. 질산아밀
  3. 아질산아밀
  4. 에탄올
(정답률: 28%)
  • 에탄올은 가솔린의 옥탄가를 높여 노킹 현상을 방지하는 안티 노크제로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 디젤기관 연료의 착화성 양부를 수치로 표시한 것은?

  1. 옥탄가(octane number)
  2. 세탄가(cetane number)
  3. 톨류엔가(torluene number)
  4. 퍼포먼스수(performance number)
(정답률: 40%)
  • 디젤 연료의 자기착화 성능을 나타내는 지표는 세탄가(cetane number)입니다. 세탄가가 높을수록 착화 지연 시간이 짧아져 착화성이 좋습니다.
    오답 노트
    옥탄가: 가솔린 연료의 안티노크성 지표
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 디젤기관의 연소에 있어서 다른 조건이 모두 같을 때 착화지연기간(delay period)이 길면 급격 연소기간 중의 압력상승률은?

  1. 압력상승률이 작아진다.
  2. 압력상승률은 변화하지 않는다.
  3. 압력상승률이 커진다.
  4. 압력상승률이 커질 때도 있고, 작아질 때도 있다.
(정답률: 22%)
  • 착화지연기간이 길어지면 그동안 실린더 내에 미연소 연료가 더 많이 축적됩니다. 이후 급격 연소가 시작될 때 축적된 연료가 한꺼번에 연소되므로 압력상승률이 급격히 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 2행정 사이클 기관에 대한 설명으로 틀린 것은?

  1. 2행정 사이클 기관은 내부적으로 EGR 증가 효과가 있어 질소산화물(NOx) 배출률이 높다.
  2. 2행정 사이클 기관은 동일 실린더 체적에서 얻어지는 출력이 크고 부품수가 적으며 플라이휠을 가볍게 할 수 있어 소형이고 무게가 가변다.
  3. 2행정 사이클 기관은 잔류가스가 많으면 불완전 연소를 일으키므로 운전은 안정되지 못하고 시동성이 나쁘다.
  4. 2행정 사이클 기관은 매 회전 폭발과정이 있어 열부하가 크다.
(정답률: 31%)
  • 2행정 사이클 기관은 내부적으로 EGR(배기가스 재순환) 효과가 발생하여 연소 온도를 낮추므로, 질소산화물(NOx) 배출률이 오히려 낮아지는 특성을 가집니다.
    오답 노트
    동일 체적 대비 큰 출력 및 소형/경량화: 2행정의 기본 장점
    잔류가스로 인한 불완전 연소 및 시동성 저하: 2행정의 단점
    매 회전 폭발로 인한 큰 열부하: 2행정의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 연료분사 펌프는 분사량 제어방법에 따라 분류된다. 정행정식 방법에 포함되지 않는 것은?

  1. 스필포트식
  2. 스필밸브식
  3. 하이퍼바식
  4. 교축밸브식
(정답률: 31%)
  • 정행정식 분사량 제어 방법에는 스필포트식, 스필밸브식, 교축밸브식이 포함됩니다. 하이퍼바식은 정행정식이 아닌 가변행정식 제어 방식에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 디젤 분사노즐에서 초기 분사량을 적게 한 노즐은?

  1. 스로틀형 노즐
  2. 다공홀 노즐
  3. 핀틀형 노즐
  4. 단공홀 노즐
(정답률: 34%)
  • 스로틀형 노즐은 노즐의 유로를 조절하여 초기 분사량을 적게 제어할 수 있는 구조적 특징을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 내연기관에서 크랭크 축의 진동을 흡수하기 위한 구성장치와 거리가 먼 것은?

  1. 풀리
  2. 평행추
  3. 보상축
  4. 진동댐퍼
(정답률: 31%)
  • 내연기관의 크랭크축 진동을 억제하기 위한 장치들의 역할을 묻는 문제입니다. 평행추, 보상축, 진동댐퍼는 모두 회전 불평형이나 진동을 상쇄하기 위한 장치이지만, 풀리는 엔진의 회전력을 외부 벨트로 전달하거나 보조 기기를 구동하기 위한 회전차(Wheel)일 뿐 진동 흡수 장치가 아닙니다.
    오답 노트
    평행추, 보상축, 진동댐퍼: 크랭크축의 불평형 관성력 및 진동을 상쇄하는 장치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 25000kW의 열기관에서 사용 연료의 발열량 6800kcal/kg, 열효율 22%라 할 때 1kWㆍh당의 석탄 소비량은?

  1. 약 0.35kg/kWㆍh
  2. 약 0.92kg/kWㆍh
  3. 약 0.57kg/kWㆍh
  4. 약 1.24kg/kWㆍh
(정답률: 알수없음)
  • 열효율과 연료의 발열량을 이용하여 단위 전력당 필요한 연료 소비량을 계산하는 문제입니다.
    ① [기본 공식] $$\text{소비량} = \frac{860}{\text{발열량} \times \text{열효율}}$$
    ② [숫자 대입] $$\text{소비량} = \frac{860}{6800 \times 0.22}$$
    ③ [최종 결과] $$\text{소비량} = 0.573...$$
    따라서 약 0.57kg/kW·h 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 가솔린기관에서 압축행정 중 점화시기에 도달하기 전에 점화플러그 또는 배기밸브 등의 과열표면에 의해 점화되는 현상으로 출력이 감소되며 심한 경우엔 기관이 정지되는 현상은?

  1. 디토네이션(detonation)
  2. 노킹(knocking)
  3. 포스트 이그니션(post-ignition)
  4. 프리 이그니션(pre-ignition)
(정답률: 30%)
  • 정상적인 점화 시기가 되기 전, 실린더 내의 과열된 표면(점화플러그 등)에 의해 혼합기가 조기 점화되는 현상을 프리 이그니션(pre-ignition)이라고 합니다.
    오답 노트
    디토네이션/노킹: 점화 후 연소 과정에서 발생하는 비정상 연소 현상
    포스트 이그니션: 정상 점화 후 잔열에 의해 다시 점화되는 후점화 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 내경이 50mm인 유압실린더를 이용하여 1t의 물체를 50mm/s의 속도로 밀어 올리려고 한다. 가장 적합한 유압 펌프의 동력은? (단, 유압 시스템의 모든 손실은 무시한다.)

  1. 0.1kW
  2. 0.5kW
  3. 1kW
  4. 2kW
(정답률: 32%)
  • 물체를 밀어 올리는 데 필요한 동력은 힘과 속도의 곱으로 계산합니다.
    ① [기본 공식] $$P = F \times v$$
    ② [숫자 대입] $$P = (1000 \text{ kg} \times 9.8 \text{ m/s}^2) \times 0.05 \text{ m/s}$$
    ③ [최종 결과] $$P = 490 \text{ W} \approx 0.5 \text{ kW}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 3위치 4방향 밸브(three position four way valve)에서 일명 센터 바이 패스형이라고도 하며, 중립위치에서 A, B포트가 모두 닫히면 실린더는 임의의 위치에서 고정되고, 또 P포트와 T포트가 서로 통하게 되므로 펌프를 무부하 시킬 수 있는 형식은?

  1. 클로즈드 센터형
  2. 펌프 클로즈드 센터형
  3. 탠덤 센터형
  4. 오픈 센터형
(정답률: 60%)
  • 탠덤 센터형은 중립 위치에서 A, B 포트는 닫혀 실린더를 고정시키고, P 포트와 T 포트를 연결하여 펌프를 무부하 상태로 만드는 센터 바이 패스형 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 유압펌프에서 펌프가 축을 통하여 받은 에너지를 얼마만큼 유용한 에너지로 전환시켰는가의 정도를 나타내는 척도로서 펌프 동력의 축 동력에 대한 비를 무엇이라 하는가?

  1. 용적효율
  2. 기계적효율
  3. 전체효율
  4. 유압효율
(정답률: 54%)
  • 펌프가 축을 통해 받은 에너지(축 동력) 대비 실제로 유용한 에너지로 전환된 비율을 나타내는 척도는 전체효율입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 유압 회로내의 압력이 설정 값에 달하면 자동적으로 펌프송출량을 기름 탱크로 복귀시켜 무부하 운전을 하는 압력 제어밸브는?

  1. 언로드 밸브
  2. 감압 밸브
  3. 시퀀스 밸브
  4. 체크 밸브
(정답률: 50%)
  • 언로드 밸브는 회로 내 압력이 설정 값에 도달하면 펌프의 송출량을 탱크로 직접 복귀시켜 펌프를 무부하 상태로 운전하게 하는 압력 제어 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 기어 펌프에서 발생하는 폐입 현상을 방지하기 위한 방법으로 가장 적절한 것은?

  1. 오일을 보충한다.
  2. 베어링을 교환한다.
  3. 릴리프 홈이 적용된 기어를 사용한다.
  4. 베인을 교환한다.
(정답률: 54%)
  • 기어 펌프의 폐입 현상은 기어 치형 사이에 갇힌 오일이 압축되어 발생하는 현상으로, 릴리프 홈이 적용된 기어를 사용하여 갇힌 오일이 빠져나갈 수 있게 함으로써 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 유압 용어를 설명한 것으로 올바른 것은?

  1. 서지압력 : 계통 내 흐름의 과도적인 변동으로 인해 발생하는 압력
  2. 오리피스 : 길이가 단면 치수에 비해서 비교적 긴 죔구
  3. 초크 : 길이가 단면 치수에 비해서 비교적 짧은 죔구
  4. 크래킹 압력 : 체크 밸브, 릴리프 밸브 등의 입구 쪽 압력이 강하하고, 밸브가 닫히기 시작하여 밸브의 누설량이 어느 정도 규정의 양까지 감소했을 때의 압력
(정답률: 알수없음)
  • 서지압력은 계통 내 흐름의 과도적인 변동으로 인해 발생하는 압력을 의미합니다.
    오답 노트
    오리피스: 길이가 단면 치수에 비해 짧은 죔구
    초크: 길이가 단면 치수에 비해 긴 죔구
    크래킹 압력: 밸브가 열리기 시작하는 시점의 압력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 유압장치의 운동부분에 사용되는 실(seal)의 일반적인 명칭은?

  1. 패킹(packing)
  2. 개스킷(gasket)
  3. 심레스(seamless)
  4. 필터(filter)
(정답률: 42%)
  • 유압 장치에서 운동하는 부분(피스톤 로드 등)의 누유를 방지하기 위해 사용되는 실(seal)은 패킹(packing)이라고 하며, 정지된 접합부에 사용되는 것은 개스킷(gasket)이라고 합니다.
    오답 노트
    개스킷: 정지 부분의 밀봉에 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 유압회로에서 감압밸브, 체크밸브, 릴리프밸브 등에서 밸브시트를 두드려 비교적 높은 음을 내는 일종의 자려 진동 현상은?

  1. 서징(Surging) 현상
  2. 트램핑(tramping) 현상
  3. 챔버링(Chambering) 현상
  4. 채터링(Chattering) 현상
(정답률: 알수없음)
  • 채터링(Chattering) 현상은 릴리프 밸브나 체크 밸브 등에서 밸브 시트를 빠르게 반복적으로 두드려 비교적 높은 소음을 내는 자려 진동 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 실린더의 부하 변동에 상관없이 임의의 위치에 고정시킬 수 있는 회로는?

  1. 로킹 회로
  2. 바이패스 회로
  3. 크래킹 회로
  4. 카운터 밸런스 회로
(정답률: 50%)
  • 로킹 회로는 유압 회로의 조작이나 부하 변동에 관계없이 유압 실린더를 원하는 위치에 고정하여 자유 운동이 일어나지 않도록 방지하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 상온에서의 수은의 비중이 13.55일 때, 수은의 밀도는 몇 kg/m3인가?

  1. 13550
  2. 1338
  3. 1383
  4. 183.3
(정답률: 59%)
  • 비중은 어떤 물질의 밀도와 표준 물질(물)의 밀도 비를 의미합니다. 따라서 수은의 밀도는 비중에 물의 밀도($1000 \text{ kg/m}^3$)를 곱하여 구할 수 있습니다.
    ① [기본 공식] $$\rho = S \times \rho_{water}$$
    ② [숫자 대입] $$\rho = 13.55 \times 1000$$
    ③ [최종 결과] $$\rho = 13550$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 건설기계일반 및 플랜트배관

81. 굽힘 가공 시 발생할 수 있는 스프링 백에 대한 설명으로 틀린 것은?

  1. 탄성한계가 클수록 스프링 백의 양은 커진다.
  2. 동일한 판 두께에 대해서는 굽힘 반지름이 클수록 스프링 백의 양은 커진다.
  3. 같은 두께의 판재에서 다이의 어깨 나비가 작아질수록 스프링 백의 양은 커진다.
  4. 동일한 굽힘 반지름에 대해서는 판 두께가 클수록 스프링 백의 양은 커진다.
(정답률: 37%)
  • 스프링 백은 하중 제거 후 탄성 회복으로 인해 원래 모양으로 돌아가려는 현상입니다. 동일한 굽힘 반지름일 때 판 두께가 두꺼울수록 강성이 커져 탄성 회복량(스프링 백)은 오히려 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 다음 용접 중 용접전류, 통전시간 및 가압력이 중요한 용접 조건이 되는 것은?

  1. 테르밋 용접(thermit welding)
  2. 스폿 용접(spot welding)
  3. 가스 용접(gas welding)
  4. 아크 용접(arc welding)
(정답률: 20%)
  • 스폿 용접(spot welding)은 두 금속판을 겹쳐 놓고 강한 압력으로 누른 상태에서 짧은 시간 동안 강한 전류를 흘려 저항열로 접합하는 방식이므로 용접전류, 통전시간, 가압력이 핵심 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 금속을 소성가공할 때 열간가공과 냉간가공의 구별은 어떤 온도를 기준으로 하는가?

  1. 담금질 온도
  2. 변태 온도
  3. 재결정 온도
  4. 단조 온도
(정답률: 알수없음)
  • 금속의 소성가공에서 재결정 온도보다 높은 온도에서 가공하면 열간가공, 그보다 낮은 온도에서 가공하면 냉간가공으로 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 방전가공에서 전극 재료의 구비조건으로 거리가 먼 것은?

  1. 구하기 쉽고 가격이 저렴해야 한다.
  2. 기계가공이 쉬워야 한다.
  3. 가공 전극의 소모가 커야 한다.
  4. 방전이 안전하고 가공속도가 커야 한다.
(정답률: 31%)
  • 방전가공 전극은 가공 정밀도와 경제성을 위해 전극 자체의 소모가 적어야 하며, 가공 속도가 빠르고 취득이 용이한 재료여야 합니다.
    오답 노트
    가공 전극의 소모가 커야 한다: 전극 소모가 크면 형상 정밀도가 떨어지므로 소모가 적어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 공작기계에 사용되는 속도열 중 일반적으로 가장 많이 사용되고 있는 속도열은 다음 중 어느 것인가?

  1. 등비급수 속도열
  2. 등차급수 속도열
  3. 조화급수 속도열
  4. 대수급수 속도열
(정답률: 알수없음)
  • 공작기계의 절삭 속도를 설정할 때, 각 단계의 속도 증가 비율을 일정하게 유지하여 가공 효율을 높이는 등비급수 속도열이 가장 일반적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 밀링작업에 있어서 지름 50mm, 날수 15개인 평면커터로 주축회전수 200rpm, 테이블 이송속도 1500mm/min으로 가공할 때 커터날 당 이송량(mm/tooth)은?

  1. 0.3
  2. 0.5
  3. 0.7
  4. 0.9
(정답률: 31%)
  • 밀링 가공에서 날 당 이송량은 테이블 이송속도를 주축 회전수와 날 수의 곱으로 나누어 계산합니다.
    ① [기본 공식] $$f_z = \frac{v_f}{n \times z}$$ (날 당 이송량 = 테이블 이송속도 / (주축 회전수 × 날 수))
    ② [숫자 대입] $$f_z = \frac{1500}{200 \times 15}$$
    ③ [최종 결과] $$f_z = 0.5$$ mm/tooth
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 그림과 같은 고정구에 의하여 테이퍼 1/30의 검사를 할 때 A로부터 B까지 다이얼 게이지를 이동시키면 다이얼 게이지의 지시눈금의 차는 얼마인가?

  1. 3.0mm
  2. 3.5mm
  3. 5.0mm
  4. 2.5mm
(정답률: 28%)
  • 테이퍼 측정 시 다이얼 게이지의 지시값 차이는 테이퍼 비율에 측정 거리(A에서 B까지의 거리)를 곱하여 구할 수 있습니다.
    ① [기본 공식] $$h = T \times L$$
    ② [숫자 대입] $$h = \frac{1}{30} \times 150$$
    ③ [최종 결과] $$h = 5.0$$
    단, 문제의 정답이 2.5mm인 경우 이는 테이퍼의 정의가 지름 기준일 때 반지름 기준의 변위(편차)를 묻는 것이므로 $\frac{5.0}{2} = 2.5 \text{ mm}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 사인바에 대한 설명 중 틀린 것은?

  1. 45°를 초과하여 측정할 때, 오차가 급격히 커진다.
  2. 사인바는 삼각함수를 이용하여 각도 측정을 한다.
  3. 하이트 게이지와 함께 사용해 오차를 보정할 수 있다.
  4. 호칭치수는 양 롤러간의 중심거리로 나타낸다.
(정답률: 알수없음)
  • 사인바는 삼각함수 원리를 이용하여 각도를 측정하는 정밀 측정기로, 하이트 게이지는 측정 시 높이를 측정하는 보조 도구로 사용될 뿐 사인바 자체의 측정 오차를 보정하는 장치가 아닙니다.
    오답 노트
    45° 초과 측정: 사인값 변화율이 작아져 오차가 급격히 증가함
    호칭치수: 양 롤러 중심 간의 거리로 정의함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 심냉 처리(sub-zero treatment)를 가장 올바르게 설명한 것은?

  1. 강철을 담금질하기 전에 표면에 붙은 불순물을 화학적으로 제거시키는 것
  2. 처음에 기름으로 냉각한 다음 계속하여 물속에 담그고 냉각하는 것
  3. 담금질 후 0℃이하의 온도까지 냉각시켜 잔류 오스테나이트를 마텐자이트화 하는 것
  4. 담금질 직후 바로 템퍼링 하기 전에 얼마 동안 0℃에 두었다가 템퍼링 하는 것
(정답률: 55%)
  • 심냉 처리는 담금질 후 $0^{\circ}C$이하의 극저온으로 냉각시켜, 조직 내에 남아있는 잔류 오스테나이트를 마텐자이트로 완전히 변태시켜 치수 안정성과 경도를 높이는 열처리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 주조에서 도가니로의 규격으로 옳은 것은?

  1. 1시간에 용해할 수 있는 구리의 중량으로 표시하며, N번(#N)이라 한다.
  2. 1회에 용해할 수 있는 구리의 중량으로 표시하며, N번(#N)이라 한다.
  3. 1시간에 용해할 수 있는 주철의 중량으로 표시하며, N번(#N)이라 한다.
  4. 1회에 용해할 수 있는 주철의 중량으로 표시하며, N번(#N)이라 한다.
(정답률: 20%)
  • 주조용 도가니로의 규격은 1회 용해할 수 있는 구리의 중량을 기준으로 하며, 이를 N번(#N)으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 덤프트럭의 시간당 총작업량 산출에 대한 설명으로 틀린 것은?

  1. 1회 사이클 시간에 비례한다.
  2. 작업효율에 비례한다.
  3. 적재용량에 비례한다.
  4. 가동 덤프트럭의 대수에 비례한다.
(정답률: 40%)
  • 덤프트럭의 시간당 총작업량은 1회 사이클 시간이 짧을수록(작업 시간이 줄어들수록) 증가하므로, 비례 관계가 아니라 반비례 관계입니다.
    오답 노트
    작업효율, 적재용량, 가동 대수가 증가하면 총작업량도 함께 증가하므로 비례 관계가 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 아스팔트 피니셔의 규격표시 방법은?

  1. 아스팔트를 포설할 수 있는 아스팔트의 무게
  2. 아스팔트 콘크리트를 포설할 수 있는 표준 포장너비
  3. 아스팔트 콘크리트를 포설할 수 있는 타이어의 접지너비
  4. 아스팔트 콘크리트를 포설할 수 있는 도로의 너비
(정답률: 알수없음)
  • 아스팔트 피니셔의 규격은 장비가 한 번에 포설할 수 있는 표준 포장너비를 기준으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 건설산업기본법에서 사용하는 용어 중 “건설공사”의 정의가 아닌 것은?

  1. 산업설비 시설물을 설치ㆍ유지ㆍ보수하는 공사
  2. 환경 시설물을 설치ㆍ유지ㆍ보수하는 공사
  3. 기계설비 기타 구조물의 설치 및 해체공사
  4. 「소방시설공사업법」에 따른 소방시설공사
(정답률: 47%)
  • 건설산업기본법상 건설공사 정의에서는 전기공사업, 정보통신공사업, 소방시설공사업, 문화재 수리공사는 제외됩니다.
    오답 노트
    산업설비, 환경 시설물, 기계설비 설치 및 해체공사는 모두 건설공사의 범위에 포함됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 콘크리트 뱃칭 플랜트의 규격으로 옳은 것은?

  1. 콘크리트의 시간당 생산능력(t/h)
  2. 콘크리트의 분당 생산량(m3/min)
  3. 시공할 수 있는 표준 폭(m)
  4. 콘크리트 탱크의 용량(L)
(정답률: 43%)
  • 콘크리트 뱃칭 플랜트의 규격은 시간당 생산량을 톤 단위로 표시하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 도저에서 캐리어 롤러(carrier roller)의 역할은?

  1. 트랙 아이들러와 스프로킷 사이에서 트랙이 처지는 것을 방지하는 동시에 트랙의 회전위치를 정확하게 유지하는 일을 한다.
  2. 스프로킷에 의한 트랙의 회전을 정확하게 유지하기 위한 것이다.
  3. 최종 구동기어 위치와 스프로킷 안쪽이 접촉하여 최종 구동의 동력을 트랙으로 전해주는 역할을 한다.
  4. 강판을 겹쳐 만들어 트랙터 앞부분의 중량을 받는다.
(정답률: 알수없음)
  • 캐리어 롤러는 트랙 아이들러와 스프로킷 사이에서 트랙이 아래로 처지는 것을 방지하며, 트랙의 회전 위치를 정확하게 유지하는 핵심 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 아스팔트 믹싱 플랜트를 구성하는 장치 중 건조기 드럼 내에서 발생한 수증기, 먼지, 연소가스, 진동 스크린에서 발생한 분진 등을 외부로 방출되지 않도록 하는 장치는?

  1. 석분 공급 장치
  2. 계량 장치
  3. 골재 선별 장치
  4. 집진 장치
(정답률: 70%)
  • 집진 장치는 건조기 드럼 내의 수증기, 먼지, 연소가스 및 진동 스크린의 분진 등이 외부로 방출되지 않도록 원심분리 등을 통해 청정시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 건설기계의 작업장치에 사용되는 작동유에 관한 일반적인 설명으로 틀린 것은?

  1. 작동유 중에 일부의 공기가 들어가면 성능에 지장이 있다.
  2. 작동유는 점도지수는 낮을수록 좋다.
  3. 작동유에는 첨가제를 사용할 수 도 있다.
  4. 작동유는 온도에 의한 점도 변화가 적은 것이 좋다.
(정답률: 알수없음)
  • 점도지수는 온도 변화에 따른 점도의 변화 비율을 나타내는 수치입니다. 점도지수가 클수록 온도 변화에 따른 점도 변화가 적어 성능 유지에 유리하므로, 점도지수는 높을수록 좋습니다.
    오답 노트
    작동유는 점도지수는 낮을수록 좋다: 점도지수가 높아야 온도 변화에 강함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 주로 중량물의 들어올리기와 내리기, 다른 작업 장치를 부착하여 파쇄 작업, 건설공사 등에 많이 사용되는 것은?

  1. 도저
  2. 쇄석기
  3. 셔블계 굴착기
  4. 공기 압축기
(정답률: 알수없음)
  • 셔블계 굴착기는 중량물의 상하 이동뿐만 아니라, 다양한 작업 장치를 부착하여 파쇄 작업 및 일반 건설공사에 폭넓게 활용되는 장비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 다음 중 스크레이퍼의 작업 가능 범위로 거리가 먼 것은?

  1. 굴착
  2. 운반
  3. 적재
  4. 파쇄
(정답률: 80%)
  • 스크레이퍼는 굴착, 적재, 운반, 성토(흙 쌓기) 작업을 수행하는 장비로, 토사 운반 작업이 주용도입니다. 따라서 파쇄 작업은 스크레이퍼의 작업 범위에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 무한궤도식 굴삭기는 최대 몇 % 구배의 지면을 등판할 수 있는 능력이 있어야 하는가?

  1. 15%
  2. 20%
  3. 25%
  4. 30%
(정답률: 알수없음)
  • 굴삭기의 등판능력 기준에 따라 무한궤도식은 30%의 구배를 등판할 수 있어야 합니다.
    오답 노트
    타이어식(휠식): 25% 기준 적용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
