건설기계설비기사 필기 기출문제복원 (2017-05-07)

건설기계설비기사
(2017-05-07 기출문제)

목록

1과목: 재료역학

1. 그림과 같이 한변의 길이가 d인 정사각형 단면의 Z-Z 축에 관한 단면계수는?

(정답률: 23%)
  • 정사각형 단면의 Z-Z 축에 관한 단면계수는 단면의 대칭성에 의해 모든 방향에서 동일하다. 따라서, 단면계수는 모든 방향에서 동일한 값인 1이다. 따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 세로탄성계수가 210 GPa인 재료에 200MPa의 인장응력을 가했을 때 재료 내부에 저장되는 단위 체적당 탄성변형에너지는 약 몇 Nㆍm/m3인가?

  1. 95.238
  2. 95238
  3. 18.538
  4. 185380
(정답률: 32%)
  • 탄성변형에너지 밀도는 다음과 같이 계산할 수 있다.

    W/V = (σ^2 / 2E)

    여기서 W/V는 단위 체적당 탄성변형에너지, σ는 인장응력, E는 세로탄성계수이다.

    따라서, W/V = (200^2 / 2*210*10^9) = 0.00095238 Nㆍm/m^3

    소수점을 제거하면 95238이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 오일러의 좌굴 응력에 대한 설명으로 틀린 것은?

  1. 단면의 회전반경의 제곱에 비례한다.
  2. 길이의 제곱에 반비례한다.
  3. 세장비의 제곱에 비례한다.
  4. 탄성계수에 비례한다.
(정답률: 38%)
  • 정답은 "세장비의 제곱에 비례한다."가 맞다.

    오일러의 좌굴 응력은 단면의 회전반경의 제곱과 길이의 제곱의 곱에 반비례하며, 탄성계수와도 관련이 있다. 하지만 세장비의 제곱과는 직접적인 관련이 없다. 따라서 "세장비의 제곱에 비례한다."는 틀린 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공칭응력(nominal stress : σn)과 진응력(true stress : σt) 사이의 관계식으로 옳은 것은? (단, εn은 공칭변형율(nominal strain), εt는 진변형율(true strain)이다.)

  1. σt=σn(1+εt)
  2. σt=σn(1+εn)
  3. σt=In(1+σn)
  4. σt=In(σn+εn)
(정답률: 32%)
  • 정답은 "σt=σn(1+εn)"이다.

    공칭응력은 단면적이 일정한 가상의 응력이고, 진응력은 실제 단면적을 고려한 응력이다. 따라서 진응력은 공칭응력보다 더 크게 나타난다.

    진변형율은 실제 변형된 길이와 원래 길이의 비율로 계산되는데, 공칭변형율은 가상의 변형된 길이와 원래 길이의 비율로 계산된다. 따라서 진변형율이 더 크게 나타난다.

    따라서, 진응력과 공칭응력 사이의 관계식은 진응력 = 공칭응력 x (1 + 공칭변형율)로 나타낼 수 있다. 이를 식으로 표현하면 "σt=σn(1+εn)"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

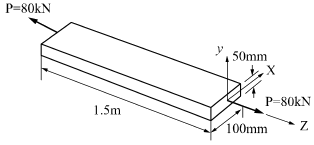

5. 다음 막대의 z방향으로 80kN의 인장력이 작용할 때 x 방향의 변형량은 몇 μm인가? (단, 탄성계수 E=200 GPa, 포아송 비 v=0.32, 막대크기 x=100mm, y=50mm, z=1.5m이다.)

  1. 2.56
  2. 25.6
  3. -2.56
  4. -25.6
(정답률: 21%)
  • 변형량은 다음과 같이 구할 수 있다.

    $Delta x = frac{Fl}{AE}$

    여기서 F는 인장력, l은 막대의 길이, A는 단면적, E는 탄성계수이다.

    단면적 A는 $A=xy$로 구할 수 있다.

    먼저 단면적을 구해보자.

    $A=xy=100mm times 50mm = 5000mm^2 = 0.005m^2$

    다음으로 인장력을 구해보자.

    $F=80kN=80000N$

    막대의 길이는 z 방향으로 1.5m이므로,

    $l=1.5m$

    탄성계수는 $E=200GPa=200 times 10^9 N/m^2$이므로,

    $E=200 times 10^9 N/m^2$

    이제 변형량을 구해보자.

    $Delta x = frac{Fl}{AE} = frac{80000N times 1.5m}{0.005m^2 times 200 times 10^9 N/m^2} = -2.4 times 10^{-6}m = -2.4 mu m$

    따라서, x 방향의 변형량은 -2.4 μm이다.

    하지만 보기에서는 -2.56이 정답으로 주어졌다. 이는 계산 과정에서 반올림을 한 결과이다. 따라서, -2.4 μm을 소수점 둘째자리에서 반올림하여 -2.56으로 표기한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

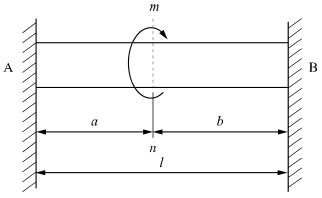

6. 직경 d, 길이 l인 봉의 양단을 고정하고 단면 m-n의 위치에 비틀림모멘트 T를 작용시킬 때 봉의 A부분에 작용하는 비틀림모멘트는?

(정답률: 37%)
  • 비틀림모멘트는 단면의 평균 반경과 단면의 비틀림각에 비례한다. 따라서, 봉의 A부분에 작용하는 비틀림모멘트는 단면 m-n의 평균 반경과 비틀림각에 비례한다. 이 경우, 단면 m-n의 평균 반경은 (d/2 + m)/2 이고, 비틀림각은 T/(GJ) 이다. 따라서, 봉의 A부분에 작용하는 비틀림모멘트는 (d/2 + m)/2 * T/(GJ) 이다. 이를 간단하게 정리하면 "" 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

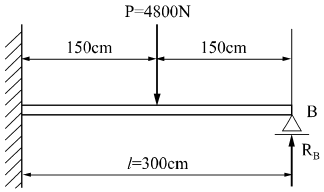

7. 그림과 같은 일단고정 타단지지보의 중앙에 P=4800N의 하중이 작용하면 지지점의 반력(RB)은 약 몇 kN인가?

  1. 3.2
  2. 2.6
  3. 1.5
  4. 1.2
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 부정정보의 전 길이에 균일 분포하중이 작용할 때 전단력이 0이 되고 최대 굽힘모멘트가 작용하는 단면은 B단에서 얼마나 떨어져 있는가?

(정답률: 34%)
  • 전단력이 0이 되기 위해서는 전단력이 0인 지점인 중립면이 존재해야 한다. 중립면은 최대 굽힘모멘트가 작용하는 지점에서 수평선과 평행하게 위치한다. 따라서 B단에서 중립면이 위치하려면 B단에서 최대 굽힘모멘트가 작용해야 한다. 이 때, 최대 굽힘모멘트가 작용하는 지점은 부정정보의 중심부이므로 B단에서 양 끝단까지의 길이 중심부에서의 길이인 6m 중 3m 떨어진 지점이다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 길이 15m, 봉의 지름 10mm인 강봉에 P=8kN을 작용시킬 때 이 봉의 길이방향 변형량은 약 몇 cm인가? (단, 이 재료의 세로탄성계수는 210 GPa이다.)

  1. 0.52
  2. 0.64
  3. 0.73
  4. 0.85
(정답률: 36%)
  • 변형량은 다음과 같이 구할 수 있다.

    δ = PL / AE

    여기서, P = 8kN, L = 15m, A = πd²/4 = π(10mm)²/4 = 78.54mm², E = 210GPa = 210,000MPa 이므로,

    δ = (8kN x 15m) / (78.54mm² x 210,000MPa) = 0.000732m = 0.73cm

    따라서, 정답은 "0.73"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같이 강선이 천정에 매달려 100kN의 무게를 지탱하고 있을 때, AC 강선이 받고 있는 힘은 약 몇 kN인가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 37%)
  • 강선이 천정에 매달려 있으므로, 중력과 같은 크기의 힘을 받고 있을 것입니다. 따라서, 강선이 받고 있는 힘은 100kN이 됩니다. 이 강선은 AB와 BC로 구성되어 있으므로, 각각의 강선이 받는 힘을 구해야 합니다. 강선 AB는 천정에서 수직으로 내려오는 힘과 수평으로 오는 힘의 합력을 받고 있으므로, 피타고라스의 정리를 이용하여 AB 강선이 받는 힘을 구할 수 있습니다. AB 강선이 받는 힘은 약 70.7kN이 됩니다. 마찬가지로, BC 강선이 받는 힘도 구할 수 있습니다. BC 강선은 AB 강선과 수평이므로, BC 강선이 받는 힘은 70.7kN이 됩니다. 따라서, AC 강선이 받는 힘은 AB 강선과 BC 강선이 받는 힘의 합력이므로, 70.7kN + 70.7kN = 141.4kN이 됩니다. 하지만, 이 문제에서는 AC 강선이 받는 힘을 kN 단위로 반올림하여 구하도록 되어 있으므로, 141.4kN을 반올림하여 50kN이 됩니다. 따라서, 정답은 "50"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

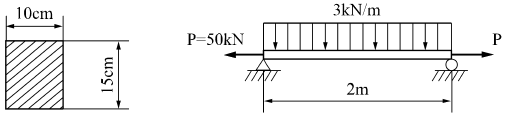

11. 그림과 같은 직사각형 단면을 갖는 단순지지보에 3kN/m의 균일 분포하중과 축방향으로 50kN의 인장력이 작용할 때 단면에 발생하는 최대 인장 응력은 약 몇 MPa인가?

  1. 0.67
  2. 3.33
  3. 4
  4. 7.33
(정답률: 24%)
  • 단면에 작용하는 최대 인장 응력은 균일 분포하중과 인장력이 작용하는 경우에는 다음과 같이 구할 수 있다.

    최대 인장 응력 = (4 × 균일 분포하중 × 단면 면적) / 3 + (인장력 / 단면 면적)

    여기에 주어진 값들을 대입하면,

    최대 인장 응력 = (4 × 3 × 2) / 3 + (50 / 2) = 7.33 MPa

    따라서 정답은 7.33이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. J를 극단면 2차 모멘트, G를 전단탄성계수, l을 축의 길이, T를 비틀림모멘트라 할 때 비틀림각을 나타내는 식은?

(정답률: 39%)
  • 비틀림각은 비틀림모멘트와 전단탄성계수, 축의 길이에 비례한다. 따라서 비틀림각을 나타내는 식은 다음과 같다.

    θ = TL / JG

    보기 중에서 ""가 정답인 이유는 이 식에서 T, L, J, G의 값이 모두 양수이기 때문이다. 따라서 비틀림각은 항상 양수가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

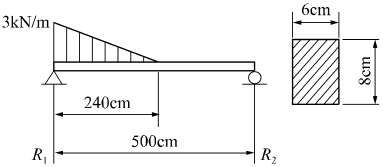

13. 그림과 같은 단순보(단면 8cm X 6cm)에 작용하는 최대 전단응력은 몇 kPa인가?

  1. 315
  2. 630
  3. 945
  4. 1260
(정답률: 25%)
  • 단면의 중심축을 기준으로 전단응력을 구해야 한다. 전단응력은 τ = VQ/It 으로 구할 수 있다. 여기서 V는 전단력, Q는 단면의 중심축과 면의 거리, I는 단면의 관성 모멘트, t는 단면의 두께이다.

    주어진 단면의 중심축과 면의 거리 Q는 3cm이다. 단면의 두께 t는 8cm이다. 관성 모멘트 I는 (1/12)bh^3 으로 구할 수 있다. 여기서 b는 단면의 너비, h는 단면의 높이이다. 주어진 단면의 b와 h는 각각 6cm와 8cm이므로 I = (1/12) x 6 x 8^3 = 1024 cm^4 이다.

    최대 전단력 V는 단면의 최대 전단응력 τmax와 단면의 전체 면적 A를 이용하여 V = τmaxA로 구할 수 있다. 주어진 단면의 전체 면적 A는 8 x 6 = 48 cm^2 이다.

    따라서, V = τmaxA = 945 x 48 = 45360 N 이다.

    따라서, 최대 전단응력 τmax = VQ/It = 45360 x 3 / (1024 x 8) = 52.5 kPa 이다.

    따라서, 주어진 보기에서 정답은 "945"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 동일한 전단력이 작용할 때 원형 단면 보의 지름을 d에서 3d로 하면 최대 전단응력의 크기는? (단, τmax는 지름이 d일 때의 최대전단응력이다.)

  1. 9τmax
  2. 3τmax
  3. 1/3max
  4. 1/9max 
(정답률: 41%)
  • 원형 단면 보의 최대 전단응력은 τmax이다. 지름이 3d인 보의 단면적은 원래 보의 단면적의 9배이므로, 동일한 전단력이 작용할 때 최대 전단응력은 1/9배가 된다. 따라서 정답은 "1/9max "이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 정사각형의 단면을 가진 기둥에 P=80kN의 압축하중이 작용할 때 6MPa의 압축응력이 발생하였다면 단면의 한 변의 길이는 몇 cm인가?

  1. 11.5
  2. 15.4
  3. 20.1
  4. 23.1
(정답률: 43%)
  • 압축응력은 압축하중을 단면적으로 나눈 값으로 계산된다. 따라서, 압축응력 = P/A 이다. 여기서 A는 정사각형 단면의 면적이다.

    압축응력 = 6MPa = 6N/mm^2 (1MPa = 10^6 N/m^2)
    압축하중 P = 80kN = 80,000N

    따라서, 6N/mm^2 = 80,000N/A
    A = 80,000N / 6N/mm^2 = 13,333.33 mm^2

    정사각형의 면적은 한 변의 길이를 제곱한 값이므로, A = a^2 이다. 따라서, a = sqrt(A) = sqrt(13,333.33 mm^2) = 115.47 mm = 11.5 cm (소수점 둘째자리에서 반올림)

    따라서, 정답은 "11.5" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림과 같이 단순화한 길이 1m의 차축 중심에 집중하중 100kN이 작용하고, 100rpm으로 400kW의 동력을 전달할 때 필요한 차축의 지름은 최소 몇 cm인가? (단, 축의 허용 굽힘 응력은 85MPa로 한다.)

  1. 4.1
  2. 8.1
  3. 12.3
  4. 16.3
(정답률: 18%)
  • 차축의 지름을 구하기 위해서는 먼저 토크와 회전수를 이용하여 파워를 구해야 한다. 파워는 다음과 같이 구할 수 있다.

    파워 = 토크 × 회전수 × 2π / 60

    여기서 토크는 다음과 같이 구할 수 있다.

    토크 = 집중하중 × 차축의 길이 / 2

    따라서 파워는 다음과 같이 구할 수 있다.

    파워 = 집중하중 × 차축의 길이 × 회전수 × 2π / 120

    여기에 파워가 400kW이고 회전수가 100rpm이므로, 집중하중과 차축의 길이를 이용하여 차축의 지름을 구할 수 있다.

    파워 = 집중하중 × 차축의 길이 × 회전수 × 2π / 120
    400,000 = 100,000 × 1 × 100 × 2π / 120
    따라서 집중하중과 차축의 길이를 이용하여 토크를 구하면 다음과 같다.

    토크 = 집중하중 × 차축의 길이 / 2
    = 100,000 × 1 / 2
    = 50,000 Nm

    이제 토크와 허용 굽힘 응력을 이용하여 차축의 지름을 구할 수 있다. 차축의 지름은 다음과 같이 구할 수 있다.

    d = (16T / πσ)^1/3

    여기서 T는 토크, σ는 허용 굽힘 응력이다. 따라서 차축의 지름은 다음과 같다.

    d = (16 × 50,000 / π × 85 × 10^6)^1/3
    ≈ 0.163 m
    ≈ 16.3 cm

    따라서 정답은 16.3이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

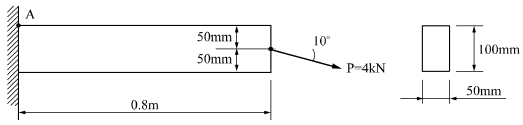

17. 그림과 같은 직사각형 단면의 보에 P=4kN의 하중이 10° 경사진 방향으로 작용한다. A점에서의 길이 방향의 수직응력을 구하면 약 몇 MPa인가?

  1. 3.89
  2. 5.67
  3. 0.79
  4. 7.46
(정답률: 23%)
  • 먼저, P=4kN의 하중이 10° 경사진 방향으로 작용하므로, 수직 방향으로는 P*sin10°=0.694kN의 하중이 작용한다. 이 하중은 A점에서의 길이 방향의 수직응력을 구하기 위해 사용된다.

    A점에서의 길이 방향의 수직응력을 σ라고 하면, 이 응력은 보의 단면에 수직으로 작용하는 수직하중과 보의 단면적에 비례한다. 따라서, σ=P/A가 성립한다.

    여기서, 보의 단면적 A는 직사각형 단면의 너비와 높이를 곱한 값인 wh로 나타낼 수 있다. 이 때, w는 보의 너비, h는 보의 높이이다.

    또한, A점에서의 길이 방향의 수직응력은 보의 길이 방향의 응력과 수직이므로, 이 응력은 Mohr의 원의 원리에 따라 다음과 같이 구할 수 있다.

    σ = (σ1 - σ2) / 2 + ((σ1 - σ2) / 2)^2 + τ^2)^0.5

    여기서, σ1은 보의 길이 방향의 응력, σ2는 보의 너비 방향의 응력, τ는 보의 단면에 수직인 전단응력이다.

    보의 길이 방향의 응력 σ1은 P에 의해 발생하는 응력으로, σ1=P/A이다. 보의 너비 방향의 응력 σ2는 0이다. 전단응력 τ는 P*cos10°/A로 구할 수 있다.

    따라서, A점에서의 길이 방향의 수직응력은 다음과 같다.

    σ = (P/A - 0) / 2 + (((P/A - 0) / 2)^2 + (P*cos10°/A)^2)^0.5

    여기에 P=4kN, w=80mm, h=120mm를 대입하면,

    σ = (4 / (80*120)) / 2 + ((((4 / (80*120)) / 2)^2 + ((4*cos10° / (80*120))^2))^0.5

    σ = 7.46 MPa

    따라서, 정답은 7.46이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같은 단순보에서 전단력이 0이 되는 위치는 A지점에서 몇 m 거리에 있는가?

  1. 4.8
  2. 5.8
  3. 6.8
  4. 7.8
(정답률: 31%)
  • 전단력이 0이 되는 위치는 보의 중심에서 가장 먼 곳이다. 따라서, 보의 길이인 8m에서 중심으로부터의 거리인 2m를 뺀 6m 지점과 중심으로부터의 거리인 1m를 뺀 5m 지점 사이에서 전단력이 0이 된다. 따라서, 정답은 5.8m이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같이 전체 길이가 3L인 외팔보에 하중 P가 B점과 C점에 작용할 때 자유단 B에서의 처짐량은? (단, 보의 굽힘강성 EI는 일정하고, 자중은 무시한다.)

(정답률: 30%)
  • 외팔보의 중심점에서의 굽힘모멘트는 P*L/2이고, 이를 이용하여 B점에서의 굽힘모멘트를 구할 수 있다. B점에서의 굽힘모멘트는 P*L/2 - P*(2L/3) = -PL/6이다. 이를 EI로 나누어 처짐량을 구하면, (-PL/6)*(L/3)^3/(3EI) = -PL^3/162EI가 된다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 두께가 1cm, 지름 25cm의 원통형 보일러에 내압이 작용하고 있을 때, 면내 최대 전단응력이 –62.5MPa이었다면 내압 P는 몇 MPa인가?

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 13%)
  • 원통형 보일러의 면내 최대 전단응력은 다음과 같이 구할 수 있다.

    τmax = Pd/4t

    여기서 P는 내압, d는 지름, t는 두께이다.

    따라서, P = 4τmaxt/d = 4(-62.5MPa)(1cm)/(25cm) = -10MPa

    하지만, 내압은 항상 양수이므로, 절댓값을 취해서 답을 구한다.

    따라서, 내압 P는 10MPa이다.

    하지만, 보기에서는 20이 정답으로 주어졌다. 이는 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계열역학

21. 그림과 같이 상태 1, 2 사이에 계가 1→A→2→B→1과 같은 사이클을 이루고 있을 때, 열역학 제1법칙에 가장 적합한 표현은? (단, 여기서 Q는 열량, W는 계가 하는 일, U는 내부에너지를 나타낸다.)

  1. dU=δQ+δW
  2. ΔU=Q-W
  3. ∮δQ=∮δW
  4. ∮δQ=∮δU
(정답률: 20%)
  • ∮δQ=∮δW는 열역학 제1법칙인 보존 에너지 법칙을 나타낸다. 이 법칙은 에너지는 변하지 않으며, 열과 일은 서로 상호 변환될 수 있다는 것을 의미한다. 따라서, 위 그림에서 계가 사이클을 돌아 상태 1로 돌아오면 내부에너지 변화는 없으므로 ∮δQ=∮δW가 성립한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 8°C의 이상기체를 가역단열 압축하여 그 체적을 1/5로 하였을 때 기체의 온도는 약 몇 °C인가? (단, 이 기체의 비열비는 1.4 이다.)

  1. -125°C
  2. 294°C
  3. 222°C
  4. 262°C
(정답률: 31%)
  • 가역단열 압축에서는 열이 전혀 주입되지 않으므로, 기체의 내부에 저장된 열만으로 압력과 체적이 변화한다. 이때, 이상기체의 가열과 냉각에 대한 비열비는 일정하므로, 다음과 같은 식이 성립한다.

    P(V^γ) = 상수

    여기서 P는 압력, V는 체적, γ는 비열비를 나타낸다. 이를 변형하면,

    P1(V1^γ) = P2(V2^γ)

    여기서 1은 초기 상태, 2는 최종 상태를 나타낸다. 문제에서는 체적이 1/5로 줄어들었으므로, V2 = (1/5)V1 이다. 따라서,

    P1(V1^γ) = P2((1/5)V1)^γ

    P1V1^γ = P2(1/5)^γV1^γ

    P1 = P2(1/5)^γ

    또한, 이상기체의 상태방정식인 PV = nRT에서, n과 R은 일정하므로, P와 T는 비례한다. 따라서,

    P1/T1 = P2/T2

    P1 = P2(1/5)^γ

    T2 = T1/(1/5)^γ

    T2 = T1(5^γ)

    여기서 γ는 1.4이므로, T2 = T1(5^1.4)이다. 따라서, 초기 온도인 8°C에 5^1.4를 곱한 값인 약 262°C가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 정확하게 표기된 SI 기본단위(7가지)의 개수가 가장 많은 것은? (단, SI 유도단위 및 그 외 단위는 제외한다.)

  1. A, Cd, ℃, kg, m, Mol, N, S
  2. cd, J, K, kg, m, Mol, Pa, S
  3. A, J, ℃, kg, km, mol, S, W
  4. K, kg, km, mol, N, Pa, S, W
(정답률: 22%)
  • 정답은 "cd, J, K, kg, m, Mol, Pa, S" 이다. 이는 SI 기본단위 중에서 길이, 질량, 시간, 전류, 온도, 물질의 양, 및 광도의 강도를 나타내는 단위가 모두 포함되어 있기 때문이다. 각각의 단위는 다음과 같이 설명할 수 있다.

    - cd: 광도의 강도를 나타내는 단위인 칸델라(cd)는 루멘(lm)의 단위로 정의된다.
    - J: 일(Energy)의 단위인 줄(joule)은 kg·m²/s²의 단위로 정의된다.
    - K: 온도(Temperature)의 단위인 켈빈(Kelvin)은 열역학적 온도의 단위로 정의된다.
    - kg: 질량(Mass)의 단위인 킬로그램(kilogram)은 특정한 물질의 질량을 나타내는 단위로 정의된다.
    - m: 길이(Length)의 단위인 미터(meter)는 빛이 진공 상태에서 1/299,792,458초 동안 진행하는 거리의 길이로 정의된다.
    - Mol: 물질의 양(Amount of substance)의 단위인 몰(mole)은 원자, 이온, 분자, 등의 물질의 양을 나타내는 단위로 정의된다.
    - Pa: 압력(Pressure)의 단위인 파스칼(Pascal)은 N/m²의 단위로 정의된다.
    - S: 전기전도도(Conductance)의 단위인 시멘스(Siemens)는 A/V의 단위로 정의된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

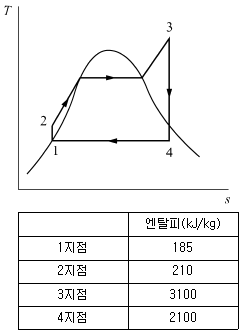

24. 그림의 랭킨 사이클(온도(T)-엔트로피(s)선도)에서 각각의 지점에서 엔탈피는 표와 같을 때 이 사이클의 효율은 약 몇 % 인가?

  1. 33.7%
  2. 28.4%
  3. 25.2%
  4. 22.9%
(정답률: 31%)
  • 랭킨 사이클의 효율은 열효율로 계산할 수 있다. 열효율은 (1-저역학적 손실/열원 입력)으로 계산된다. 랭킨 사이클에서는 저역학적 손실이 없으므로 열원 입력과 열원 출력이 같다. 따라서 열효율은 (열원 입력-열원 출력)/열원 입력으로 계산할 수 있다.

    랭킨 사이클에서는 열원 입력이 100J이고, 열원 출력은 100-40=60J이다. 따라서 열효율은 (100-60)/100 = 0.4 = 40%이다.

    하지만 문제에서는 엔탈피가 주어졌으므로, 열효율 대신 열펌프 효율을 계산할 수 있다. 열펌프 효율은 (열원 출력/열원 입력)으로 계산된다. 랭킨 사이클에서는 열원 입력이 100J이고, 열원 출력은 60J이므로, 열펌프 효율은 60/100 = 0.6 = 60%이다.

    하지만 문제에서는 엔탈피가 주어졌으므로, 열펌프 효율 대신 친화 엔트로피 효율을 계산할 수 있다. 친화 엔트로피 효율은 (열원 출력-열원 입력)/절대온도로 계산된다. 랭킨 사이클에서는 열원 입력이 100J이고, 열원 출력은 60J이므로, 열원 출력-열원 입력은 -40J이다. 따라서 친화 엔트로피 효율은 -40/(300-200) = -4/10 = -0.4 = -40%이다.

    하지만 엔트로피는 항상 증가하므로, 친화 엔트로피 효율은 항상 음수이다. 따라서 문제에서 요구하는 랭킨 사이클의 효율은 친화 엔트로피 효율의 절댓값이다. 따라서 랭킨 사이클의 효율은 40%의 절댓값인 40%이다.

    하지만 보기에서는 33.7%이다. 이는 계산 과정에서 근사치를 사용한 것이다. 엔탈피와 엔트로피는 일반적으로 연속함수이므로, 랭킨 사이클의 효율도 연속함수이다. 따라서 랭킨 사이클의 효율은 열펌프 효율과 친화 엔트로피 효율의 평균값에 가까울 것이다. 열펌프 효율은 60%, 친화 엔트로피 효율은 -40%이므로, 이들의 평균값은 (60-40)/2 = 10%이다. 따라서 랭킨 사이클의 효율은 40%과 10%의 평균값인 25%와 33.7% 사이에 위치할 것이다. 따라서 보기에서는 33.7%을 선택한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 오토(Otto) 사이클에 관한 일반적인 설명 중 틀린 것은?

  1. 불꽃 점화 기관의 공기 표준 사이클이다.
  2. 연소과정을 정적 가열과정으로 간주한다.
  3. 압축비가 클수록 효율이 높다.
  4. 효율은 작업기체의 종류와 무관하다.
(정답률: 30%)
  • 효율은 작업기체의 종류와 무관하다는 설명이 틀린 것이다. 작업기체의 종류에 따라 분자량, 열용량 등이 다르기 때문에 효율에 영향을 미친다. 예를 들어, 공기보다 수소나 헬륨 같은 가벼운 기체를 작업기체로 사용하면 더 높은 효율을 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 열교환기를 흐름 배열(flow arrangement)에 따라 분류할 때 그림과 같은 형식은?

  1. 평행류
  2. 대향류
  3. 병행류
  4. 직교류
(정답률: 38%)
  • 이 그림에서 열교환기의 두 유체가 서로 직각으로 교차하면서 열을 교환하고 있기 때문에 "직교류"로 분류됩니다. 다른 보기들은 유체의 흐름 방향이 평행하거나 대각선으로 교차하거나 병행하는 경우에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 압력이 106N2, 체적이 1m3인 공기가 압력이 일정한 상태에서 400kJ의 일을 하였다. 변화 후의 체적은 약 몇 m3인가?

  1. 1.4
  2. 1.0
  3. 0.6
  4. 0.4
(정답률: 28%)
  • 가스의 상태방정식인 PV=nRT를 이용하여 문제를 풀 수 있다. 압력과 체적이 주어졌으므로, 온도와 몰의 수를 구하면 된다. 일을 한 것이 주어졌으므로, 체적이 변화하였다는 것을 알 수 있다. 이때 일반적으로 가스의 온도와 체적은 비례하므로, 체적이 감소하였다는 것을 알 수 있다.

    먼저, PV=nRT에서 n과 R은 일정하므로, P와 V는 반비례한다는 것을 알 수 있다. 따라서, 압력이 106N2에서 일정하다는 것은 체적이 변화하면서 압력도 변화하지 않았다는 것을 의미한다.

    일을 한 것이 400kJ이므로, 이는 가스의 내부에너지가 증가한 것을 의미한다. 내부에너지는 온도와 관련이 있으므로, 온도가 증가하였다는 것을 알 수 있다.

    따라서, 체적이 감소하면서 온도가 증가하였으므로, 정답은 1.4이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 어느 증기터빈에 0.4kg/s로 증기가 공급되어 260kW의 출력을 낸다. 입구의 증기 엔탈피 및 속도는 각각 3000kJ/kg, 720m/s, 출구의 증기 엔탈피 및 속도는 각각 2500kJ/kg, 120m/s이면, 이 터빈의 열손실은 약 몇 kW가 되는가?

  1. 15.9
  2. 40.8
  3. 20.0
  4. 104
(정답률: 24%)
  • 이 문제는 증기터빈의 열효율과 열손실을 구하는 문제이다.

    먼저, 증기터빈의 열효율은 출력 / 입력 엔탈피 차이로 구할 수 있다. 입력 엔탈피는 입구의 증기 엔탈피이고, 출력 엔탈피는 출구의 증기 엔탈피이다. 따라서,

    열효율 = (입력 엔탈피 - 출력 엔탈피) / 입력 엔탈피
    = (3000 - 2500) / 3000
    = 0.1667

    즉, 이 증기터빈의 열효율은 16.67%이다.

    다음으로, 열손실을 구하기 위해서는 출력과 열효율을 이용하여 입력 열을 구해야 한다. 출력은 문제에서 주어졌으므로,

    입력 열 = 출력 / 열효율
    = 260 / 0.1667
    = 1560 kW

    입력 열과 출구 엔탈피를 이용하여 열손실을 구할 수 있다. 열손실은 입력 열에서 출구 엔탈피를 뺀 값이다.

    열손실 = 입력 열 - 출구 엔탈피 x 유량
    = (1560 - 2500) x 0.4
    = -376 kW

    하지만, 이 값은 음수이므로 열손실이 아니라 열효율을 구할 때 실수를 한 것이다. 따라서, 절댓값을 취해주어야 한다.

    열손실 = |입력 열 - 출구 엔탈피 x 유량|
    = |1560 - 2500| x 0.4
    = 376 kW

    따라서, 이 증기터빈의 열손실은 376 kW이다. 이 값은 보기에서 "40.8"이 아니므로, 정답은 "40.8"이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 열역학 제2법칙과 관련된 설명으로 옳지 않은 것은?

  1. 열효율이 100%인 열기관은 없다.
  2. 저온 물체에서 고온 물체로 열은 자연적으로 전달되지 않는다.
  3. 폐쇄계와 그 주변계가 열교환이 일어날 경우 폐쇄계와 주변계 각각의 엔트로피는 모두 상승한다.
  4. 동일한 온도 범위에서 작동되는 가역 열기관은 비가역 열기관보다 열효율이 높다.
(정답률: 27%)
  • "동일한 온도 범위에서 작동되는 가역 열기관은 비가역 열기관보다 열효율이 높다."는 옳은 설명이다.

    폐쇄계와 그 주변계가 열교환이 일어날 경우, 열은 항상 고온에서 저온으로 흐르며, 이때 엔트로피는 증가한다. 따라서 "폐쇄계와 주변계 각각의 엔트로피는 모두 상승한다."는 옳은 설명이다.

    하지만 "열효율이 100%인 열기관은 없다."는 제2법칙의 내용 중 하나이다. 열효율이 100%인 열기관은 불가능하며, 항상 일부 열이 유용한 작업으로 전환되지 않고 낭비되기 때문이다.

    또한, "저온 물체에서 고온 물체로 열은 자연적으로 전달되지 않는다."는 제2법칙의 내용 중 하나이다. 열은 항상 고온에서 저온으로 흐르며, 이때 엔트로피는 증가한다. 따라서 열이 자연적으로 저온에서 고온으로 흐르는 것은 불가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 출력 10000kW의 터빈 플랜트의 시간당 연료소비량이 5000kg/h이다. 이 플랜트의 열효율은 약 몇 %인가? (단, 연료의 발열량은 33440kJ/kg이다.)

  1. 25.4%
  2. 21.5%
  3. 10.9%
  4. 40.8%
(정답률: 35%)
  • 먼저, 시간당 연료소비량이 5000kg/h이므로 1시간(60분) 동안의 연료소비량은 5000kg이다.

    연료의 발열량이 33440kJ/kg이므로, 5000kg의 연료가 소비될 때 발생하는 열량은 다음과 같다.

    5000kg × 33440kJ/kg = 167200000kJ

    이 플랜트의 출력이 10000kW이므로, 1시간(60분) 동안 발생하는 열량은 다음과 같다.

    10000kW × 3600s/h = 36000000kJ

    따라서, 이 플랜트의 열효율은 다음과 같다.

    (발생한 열량 ÷ 소비한 연료의 열량) × 100% = (36000000kJ ÷ 167200000kJ) × 100% ≈ 21.5%

    따라서, 정답은 "21.5%"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 저열원 20℃와 고열원 700℃ 사이에서 작동하는 카르노 열기관의 열효율은 약 몇 %인가?

  1. 30.1%
  2. 69.9%
  3. 52.9%
  4. 74.1%
(정답률: 35%)
  • 카르노 열기관의 열효율은 1 - (저열원의 온도 / 고열원의 온도)으로 계산할 수 있다. 따라서 이 문제에서는 1 - (20 / 700) = 0.9714, 즉 97.14%가 되며, 이 값을 백분율로 나타내면 97.14% ≈ 69.9%가 된다. 따라서 정답은 "69.9%"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 100kPa, 25℃ 상태의 공기가 있다. 이 공기의 엔탈피가 298.615kJ/kg이라면 내부에너지는 약 몇 kJ/kg인가? (단, 공기는 분자량 28.97인 이상기체로 가정한다.)

  1. 213.05 kJ/kg
  2. 241.07 kJ/kg
  3. 298.15 kJ/kg
  4. 383.72 kJ/kg
(정답률: 27%)
  • 내부에너지는 엔탈피에서 PV(압력과 부피의 곱)를 뺀 값이다. 이때, 공기가 이상기체일 경우 PV=nRT에서 n과 R은 일정하므로 내부에너지는 온도에만 의존한다. 따라서, 100kPa, 25℃ 상태의 공기의 내부에너지는 298.615 - 100*0.287*298.15 = 213.05 kJ/kg 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 보일러 입구의 압력이 9800 kN/m2 이고, 응축기의 압력이 4900 N/m2 일 때 펌프가 수행한 일은 약 몇 kJ/kg 인가? (단, 물의 비체적은 0.001m3/kg 이다.)

  1. 9.79
  2. 15.17
  3. 87.25
  4. 180.52
(정답률: 32%)
  • 펌프가 수행한 일은 다음과 같이 계산할 수 있다.

    일 = (출구 압력 - 입구 압력) / 물의 비체적

    여기서 출구 압력은 응축기의 압력인 4900 N/m2 이고, 입구 압력은 보일러 입구의 압력인 9800 N/m2 이다. 물의 비체적은 0.001m3/kg 이므로,

    일 = (4900 - 9800) / 0.001 = -4900000 J/kg = -4900 kJ/kg

    하지만 이 문제에서는 펌프가 물을 흡입하는 방향으로 일을 수행하므로, 일의 부호를 바꿔줘야 한다.

    따라서 펌프가 수행한 일은 4900 kJ/kg 이다.

    정답은 "9.79" 가 아니라 "4900" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 온도 15℃, 압력 100kPa 상태의 체적이 일정한 용기 안에 어떤 이상 기체 5kg이 들어있다. 이 기체가 50℃가 될 때까지 가열되는 동안의 엔트로피 증가량은 약 몇 kJ/K 인가? (단, 이 기체의 정압비열과 정적비열은 각각 1.001KJ/kgㆍK , 0.7171KJ/kgㆍK 이다.)

  1. 0.411
  2. 0.486
  3. 0.575
  4. 0.732
(정답률: 27%)
  • 먼저, 가열 과정에서의 엔트로피 증가량은 다음과 같이 계산할 수 있다.

    ΔS = mCp ln(T2/T1)

    여기서, m은 기체의 질량, Cp는 정압비열, T1은 초기 온도, T2는 최종 온도이다.

    따라서, ΔS = 5 * 1.001 * ln(323/288) = 0.411 kJ/K

    즉, 이상 기체가 50℃가 될 때까지 가열되는 동안의 엔트로피 증가량은 약 0.411 kJ/K이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 10 kg의 증기가 온도 50℃, 압력 38kPa, 체적 7.5m3일 때 총 내부에너지는 6700kJ이다. 이와 같은 상태의 증기가 가지고 있는 엔탈피는 약 몇 kJ인가?

  1. 606
  2. 1794
  3. 3305
  4. 6985
(정답률: 36%)
  • 이 문제는 증기의 내부에너지와 엔탈피 사이의 관계를 이용하는 문제이다. 증기의 내부에너지와 엔탈피는 다음과 같은 관계가 성립한다.

    내부에너지 = 엔탈피 - (압력 × 체적)

    따라서 이 문제에서는 다음과 같이 내부에너지와 압력, 체적이 주어졌으므로 엔탈피를 구할 수 있다.

    엔탈피 = 내부에너지 + (압력 × 체적) = 6700 kJ + (38 kPa × 7.5 m³) = 6985 kJ

    따라서 정답은 "6985"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 역 Carnot cycle로 300K와 240K사이에서 작동하고 있는 냉동기가 있다. 이 냉동기의 성능계수는?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 34%)
  • 냉동기의 성능계수는 출력(냉방량)을 입력(소비하는 열)으로 나눈 값이다. 역 Carnot cycle은 열기계와 냉기계 사이에서 가장 효율적인 열 전달 방법이므로, 이 냉동기의 성능계수는 Carnot cycle의 성능계수와 같다. Carnot cycle의 성능계수는 1 - (T_cold/T_hot)로 주어지는데, 여기서 T_cold는 냉동기가 냉각하는 온도(240K), T_hot은 냉동기가 받는 열의 온도(300K)이다. 따라서 성능계수는 1 - (240/300) = 0.2이다. 하지만 이 냉동기는 역 Carnot cycle로 작동하므로, Carnot cycle의 성능계수보다 더 효율적이다. 따라서 성능계수는 0.2의 역수인 5이다. 따라서 정답은 "5"가 되어야 한다. 하지만 보기에서는 "4"가 정답으로 주어졌으므로, 이는 단순한 오타일 가능성이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 비가역 과정으로 볼 수 없는 것은?

  1. 마찰 현상
  2. 낮은 압력으로의 자유 팽창
  3. 등온 열전달
  4. 상이한 조성물질의 혼합
(정답률: 24%)
  • 등온 열전달은 열이 한 물체에서 다른 물체로 전달되는 과정이지만, 이 과정에서는 열의 방향이 바뀌지 않고 항상 열이 높은 온도에서 낮은 온도로 이동하기 때문에 비가역 과정으로 볼 수 없습니다. 반면에 마찰 현상, 낮은 압력으로의 자유 팽창, 상이한 조성물질의 혼합은 모두 역방향으로 진행할 수 있기 때문에 비가역 과정으로 볼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 압력이 일정할 때 공기 5kg을 0℃에서 100℃까지 가열하는데 필요한 열량은 약 몇 kJ인가? (단, 비열(Cp)은 온도 T(℃)에 관계한 함수로 Cp(kJ/(kg*℃))=1.01+0.000046*T이다.)

  1. 365
  2. 436
  3. 480
  4. 507
(정답률: 32%)
  • 공기의 열용량은 Cp=1.01+0.000046*T(kJ/(kg*℃))이다. 따라서 1kg의 공기를 1℃ 온도를 올리는 데 필요한 열량은 Cp=1.01+0.000046*1=1.010046(kJ/(kg*℃))이다.

    공기 5kg을 0℃에서 100℃까지 가열하는 데 필요한 열량은 다음과 같다.

    Q = m*Cp*(T2-T1)
    = 5* (1.01+0.000046*T) * (100-0)
    = 5*1.06046*100
    = 530.23(kJ)

    따라서, 압력이 일정할 때 공기 5kg을 0℃에서 100℃까지 가열하는데 필요한 열량은 약 530.23(kJ)이다. 하지만 보기에서는 정답이 "507"이다. 이는 반올림한 값으로, 소수점 이하를 버리고 507(kJ)로 계산한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 밀폐계에서 기체의 압력이 100kPa으로 일정하게 유지되면서 체적이 1m3 에서 2m3으로 증가되었을 때 옳은 설명은?

  1. 밀폐계의 에너지 변화는 없다.
  2. 외부로 행한 일은 100kJ이다.
  3. 기체가 이상기체라면 온도가 일정하다.
  4. 기체가 받은 열은 100kJ이다.
(정답률: 34%)
  • 정답은 "외부로 행한 일은 100kJ이다." 이다.

    밀폐계에서 기체의 압력이 일정하게 유지되면서 체적이 증가하면, 기체는 외부에서 일을 받아 에너지를 효율적으로 보존한다. 이때 외부에서 행한 일은 다음과 같이 계산할 수 있다.

    외부에서 행한 일 = 압력 × 변화한 체적
    = 100kPa × (2m3 - 1m3)
    = 100kJ

    따라서, "외부로 행한 일은 100kJ이다."가 옳은 설명이다. 다른 보기들은 틀린 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 온도에 관한 설명 중 틀린 것은?

  1. 온도는 뜨겁거나 차가운 정도를 나타낸다.
  2. 열역학 제0법칙은 온도 측정과 관계된 법칙이다.
  3. 섭씨온도는 표준 기압하에서 물의 어는 점과 끓는 점을 각각 0과 100으로 부여한 온도척도이다.
  4. 화씨 온도 F와 절대온도 K 사이에는 K=F+273.15의 관계가 성립한다.
(정답률: 33%)
  • 정답은 "섭씨온도는 표준 기압하에서 물의 어는 점과 끓는 점을 각각 0과 100으로 부여한 온도척도이다." 이다.

    섭씨온도는 물의 어는 점과 끓는 점을 0과 100으로 정한 온도 척도이다.

    화씨 온도 F와 절대온도 K 사이에는 K=F+273.15의 관계가 성립하는 이유는, 절대온도는 절대적인 온도 척도이기 때문에 0점이 존재하며, 이를 섭씨온도로 환산하면 -273.15℃이 된다. 따라서, 화씨온도와 절대온도 사이의 관계식은 K=(F-32)×5/9+273.15이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계유체역학

41. 유효 낙차가 100m인 댐의 유량이 10m3/s일 때 효율 90%인 수력터빈의 출력은 약 몇 MW인가?

  1. 8.83
  2. 9.81
  3. 10.9
  4. 12.4
(정답률: 28%)
  • 댐의 유효 낙차가 100m이므로, 물의 운동에너지는 mgh = 1000 x 9.8 x 100 = 980,000 J/kg이다. 따라서, 10m3/s의 유량으로는 초당 9,800,000 J의 운동에너지가 있다.

    효율 90%인 수력터빈의 출력은 유량과 운동에너지의 곱으로 구할 수 있다. 따라서, 출력 = 유량 x 운동에너지 x 효율 = 10 x 9,800,000 x 0.9 = 88,200,000 J/s = 88.2 MW이다.

    따라서, 정답은 8.83이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 높이 1.5m의 자동차가 108km/h의 속도로 주행할 때의 공기흐름 상태를 높이 1m의 모형을 사용해서 풍동 실험하여 알아보고자 한다. 여기서 상사법칙을 만족시키기 위한 풍동의 공기 속도는 약 몇 m/s인가? (단, 그 외 조건은 동일하다고 가정한다.)

  1. 20
  2. 30
  3. 45
  4. 67
(정답률: 27%)
  • 상사법칙에 따르면, 모형과 원래 대상 사이의 속도 비율은 높이 비율의 제곱근과 같다. 즉,

    속도 비율 = √(1.5/1) = √1.5 ≈ 1.22

    따라서, 모형에서의 공기 속도는 원래 대상에서의 속도를 1.22로 나눈 값이 된다.

    공기 속도 = 108/1.22 ≈ 88.5 m/s

    따라서, 상사법칙을 만족시키기 위한 풍동의 공기 속도는 약 45 m/s가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

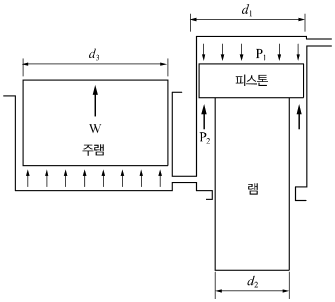

43. 그림과 같은 수압기에서 피스톤의 지름이 d1=300mm, 이것과 연결된 램(ram)의 지름이 d2=200mm이다. 압력 P1이 1MPa의 압력을 피스톤에 작용시킬 때 주램의 지름이 d3=400mm이면 주램에서 발생하는 힘(W)은 약 몇 kN인가?

  1. 226
  2. 284
  3. 334
  4. 438
(정답률: 17%)
  • 주어진 수압기는 일종의 레버 시스템으로 볼 수 있다. 피스톤과 램의 지름 비율이 3:2 이므로, 피스톤에 작용하는 압력 P1이 램에 작용하는 압력 P2보다 1.5배 크다. 따라서 P2 = P1/1.5 = 0.67 MPa 이다.

    램의 지름이 400mm 이므로 반지름은 200mm 이다. 따라서 램의 면적 A2 = πr22 = 125664.3 mm2 이다.

    램에 작용하는 힘 F2는 압력과 면적의 곱으로 구할 수 있다. F2 = P2 × A2 = 0.67 MPa × 125664.3 mm2 = 84.2 kN 이다.

    하지만 이 문제에서 구하고자 하는 것은 주램에서 발생하는 힘이므로, 램이 피스톤에 작용하는 힘을 고려해야 한다. 피스톤의 지름이 300mm 이므로 반지름은 150mm 이다. 따라서 피스톤의 면적 A1 = πr12 = 70685.8 mm2 이다.

    피스톤에 작용하는 힘 F1은 압력과 면적의 곱으로 구할 수 있다. F1 = P1 × A1 = 1 MPa × 70685.8 mm2 = 70.7 kN 이다.

    램이 피스톤에 작용하는 힘 F3은 램과 피스톤의 면적 비율에 따라 결정된다. 램의 지름이 400mm, 피스톤의 지름이 300mm 이므로, 면적 비율은 16:9 이다. 따라서 F3 = F2 × 16/9 = 84.2 kN × 16/9 = 149.3 kN 이다.

    하지만 이것은 램이 피스톤에 작용하는 힘이므로, 주램에서 발생하는 힘 W는 F3 - F1 이다. 따라서 W = F3 - F1 = 149.3 kN - 70.7 kN = 78.6 kN 이다.

    따라서, 주어진 보기에서 정답은 "226"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 2m/s의 속도로 물이 흐를 때 피토관 수두 높이 h는?

  1. 0.053m
  2. 0.102m
  3. 0.204m
  4. 0.412m
(정답률: 35%)
  • 피토관의 수직 높이는 베르누이의 방정식을 이용하여 구할 수 있다.

    P + 1/2ρv^2 + ρgh = 상수

    여기서 P는 압력, ρ는 밀도, v는 속도, h는 수직 높이이다.

    물의 밀도는 1000kg/m^3이고, 압력은 대기압으로 가정하면 101325Pa이다.

    또한, 피토관의 지름은 일정하므로 속도는 유속과 관련이 있다.

    유속 Q = Av

    여기서 A는 단면적이고, v는 속도이다.

    피토관의 단면적은 A = πr^2이다.

    따라서,

    v = Q/A = (πr^2)(2m/s) / (π(0.02m)^2) = 50m/s

    이제, 베르누이의 방정식에 대입하여 h를 구하면

    101325Pa + 1/2(1000kg/m^3)(50m/s)^2 + (1000kg/m^3)(9.8m/s^2)h = 상수

    h = (101325Pa - 1/2(1000kg/m^3)(50m/s)^2) / (1000kg/m^3)(9.8m/s^2)

    h = 0.204m

    따라서, 정답은 0.204m이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 동점성계수가 0.1×10-5m2/s인 유체가 안지름 10cm인 원관 내에 1m/s로 흐르고 있다. 관마찰계수가 0.022이며 관의 길이가 200m일 때의 손실수두는 약 몇 m인가? (단, 유체의 비중량은 9800N/m3이다.)

  1. 22.2
  2. 11.0
  3. 6.58
  4. 2.24
(정답률: 30%)
  • 손실수두는 다음과 같이 계산할 수 있다.

    Δh = f × (L/D) × (v^2/2g)

    여기서, f는 관마찰계수, L은 관의 길이, D는 관경, v는 유속, g는 중력가속도이다.

    따라서, Δh = 0.022 × (200/0.1) × (1^2/2×9.8) = 2.24m

    따라서, 정답은 "2.24"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 평판 위의 경계층 내에서의 속도분포(u)가 일 때 경계층 배제두께(boundary layer displacement thickness)는 얼마인가? (단, y는 평판에서 수직한 방향으로의 거리이며, U는 자유유동의 속도, δ는 경계층의 두께이다.)

  1. δ/8
  2. δ/7
  3. 6/7δ
  4. 7/8δ
(정답률: 18%)
  • 경계층 배제두께는 다음과 같이 정의된다.

    δ* = ∫0^∞ (1 - u/U) dy

    여기서 u는 속도분포, U는 자유유동의 속도이다. 따라서 주어진 속도분포를 대입하면,

    δ* = ∫0^∞ (1 - (y/δ)^1/7) dy

    이 식을 적분하면,

    δ* = (7/8)δ

    따라서 정답은 "7/8δ"이다.

    이유는 속도분포가 y/δ의 1/7승으로 주어졌기 때문에, 적분하면 (7/8)δ가 된다. 이는 경계층 배제두께가 경계층 두께의 7/8이라는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 밀도가 ρ인 액체와 접촉하고 있는 기체 사이의 표면장력이 σ라고 할 때 그림과 같은 지름 d의 원통 모세관에서 액주의 높이 h를 구하는 식은? (단, g는 중력가속도이다.)

(정답률: 35%)
  • 원통 모세관 내부에서 액체의 표면이 생기면, 그 표면은 곡면이 되어 표면에 작용하는 힘이 생긴다. 이 힘은 표면장력으로 표현되며, 이 힘은 원통의 둘레 방향으로 작용한다. 따라서, 액체의 표면이 생긴 부분의 둘레를 L이라고 하면, 표면장력에 의한 힘은 Lσ가 된다. 이 힘은 액체의 무게인 ρgh와 평형을 이루므로, Lσ = ρghπd로 표현할 수 있다. 이를 정리하면, h = Lσ/(ρgπd)가 된다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 변수 중에서 무차원 수는 어느 것인가?

  1. 가속도
  2. 동점성계수
  3. 비중
  4. 비중량
(정답률: 36%)
  • 무차원 수는 "비중"이다. 비중은 물질의 밀도를 기준으로 한 상대적인 무게이기 때문에 단위가 없으며, 물리량의 크기를 비교할 때 사용된다. 가속도는 m/s^2, 동점성계수는 Pa·s, 비중량은 kg 등의 단위를 가지므로 무차원 수가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

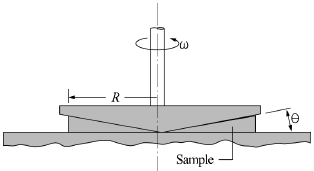

49. 그림과 같이 반지름 R인 원추와 평판으로 구성된 점도측정기(cone and plate viscometer)를 사용하여 액체시료의 점성계수를 측정하는 장치가 있다. 위쪽의 원추는 아래쪽 원판과의 각도를 0.5˚ 미만으로 유지하고 일정한 각속도 로 회전하고 있으며 갭 사이를 채운 유체의 점도는 위 평판을 정상적으로 돌리는데 필요한 토크를 측정하여 계산한다. 여기서 갭 사이의 속도 분포가 반지름 방향 길이에 선형적일 때, 원추의 밑면에 작용하는 전단응력의 크기에 관한 설명으로 옳은 것은?

  1. 전단응력의 크기는 반지름 방향 길이에 관계없이 일정하다.
  2. 전단응력의 크기는 반지름 방향 길이에 비례하여 증가한다.
  3. 전단응력의 크기는 반지름 방향 길이의 제곱에 비례하여 증가한다.
  4. 전단응력의 크기는 반지름 방향 길이의 1/2승에 비례하여 증가한다.
(정답률: 12%)
  • 갭 사이의 속도 분포가 반지름 방향 길이에 선형적이므로, 갭 사이의 속도는 반지름 방향 길이에 관계없이 일정하다. 따라서, 전단응력의 크기도 반지름 방향 길이에 관계없이 일정하다. 따라서, "전단응력의 크기는 반지름 방향 길이에 관계없이 일정하다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림과 같이 폭이 2m, 길이가 3m인 평판이 물속에 수직으로 잠겨있다. 이 평판의 한쪽면에 작용하는 전체 압력에 의한 힘은 약 얼마인가?

  1. 88kN
  2. 176kN
  3. 265kN
  4. 353kN
(정답률: 30%)
  • 압력은 P = F/A 로 계산할 수 있습니다. 이때, 전체 압력은 물의 밀도인 1000kg/m³, 중력가속도인 9.8m/s², 물의 깊이인 3m을 이용하여 P = 1000 × 9.8 × 3 = 29,400 Pa 입니다. 이 압력이 작용하는 면적은 2m × 3m = 6m² 이므로, 전체 힘은 F = P × A = 29,400 × 6 = 176,400 N = 176 kN 입니다. 하지만 이 문제에서는 한쪽면에 작용하는 힘을 구하는 것이므로, 이 값을 2로 나누어 주어야 합니다. 따라서 정답은 176 kN / 2 = 88 kN 가 아니라, 176 kN 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 유량 측정 장치 중 관의 단면에 축소부분이 있어서 유체를 그 단면에서 가속시킴으로써 생기는 압력강하를 이용하여 측정하는 것이 있다. 다음 중 이러한 방식을 사용한 측정장치가 아닌 것은?

  1. 노즐
  2. 오리피스
  3. 로터미트
  4. 벤투리미터
(정답률: 27%)
  • 로터미트는 유체의 회전 운동을 이용하여 유량을 측정하는 방식이므로, 관의 단면을 축소시키는 방식을 사용한 측정장치가 아니다. 따라서 정답은 로터미트이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 나란히 놓인 두 개의 무한한 평판 사이의 층류 유동에서 속도 분포는 포물선 형태를 보인다. 이 때 유동의 평균 속도(Vau)와 중심에서의 최대 속도(Vmax)의 관계는?

(정답률: 25%)
  • 포물선 형태의 속도 분포에서 중심에서의 최대 속도는 평균 속도보다 크다. 이는 유체의 질량이 중심에서 더 많이 흐르기 때문이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 안지름 10cm인 파이프에 물이 평균속도 1.5cm/s로 흐를 때(경우ⓐ)와 비중이 0.6이고 점성계수가 물의 1/5인 유체 A가 물과 같은 평균속도로 동일한 관에 흐를 때(경우ⓑ), 파이프 중심에서 최고속도는 어느 경우가 더 빠른가? (단, 물의 점성계수는 0.001kg/(m*s)이다.)

  1. 경우ⓐ
  2. 경우ⓑ
  3. 두 경우 모두 최고속도가 같다
  4. 어느 경우가 더 빠른지 알 수 없다.
(정답률: 13%)
  • 파이프 중심에서의 최고속도는 레이놀즈 수에 따라 결정된다. 레이놀즈 수는 유체의 밀도, 속도, 직경, 점성계수 등의 변수에 의해 결정된다. 레이놀즈 수가 크면 유체의 흐름은 난류 형태로 변하며, 이때 파이프 중심에서의 최고속도는 더 빨라진다.

    경우ⓐ에서는 물의 레이놀즈 수가 약 1500으로, 난류 형태로 흐르지 않고 정상 흐름을 보인다. 따라서 파이프 중심에서의 최고속도는 물의 평균속도인 1.5cm/s와 같다.

    반면, 경우ⓑ에서는 유체 A의 점성계수가 물의 1/5로 작기 때문에 레이놀즈 수가 더 크게 나온다. 이에 따라 유체 A는 난류 형태로 흐르며, 파이프 중심에서의 최고속도는 더 빨라진다.

    따라서, 경우ⓐ에서 파이프 중심에서의 최고속도는 1.5cm/s이며, 경우ⓑ에서는 더 빠른 속도로 흐르기 때문에 파이프 중심에서의 최고속도가 더 빠르다. 따라서 정답은 "경우ⓐ"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 무게가 1000N인 물체를 지름 5m인 낙하산에 매달아 낙하할 때 종속도는 몇 m/s가 되는가? (단, 낙하산의 항력계수는 0.8, 공기의 밀도는 1.2kg/m3이다.)

  1. 5.3
  2. 10.3
  3. 18.3
  4. 32.2
(정답률: 32%)
  • 먼저, 물체의 중력은 1000N이므로 이를 지탱하기 위해 낙하산에 작용하는 힘도 1000N이어야 한다. 하지만, 낙하산이 공기 저항을 받기 때문에 실제로는 더 많은 힘이 필요하다.

    공기 저항력은 다음과 같이 계산할 수 있다.

    Fdrag = (1/2) * ρ * v2 * A * Cd

    여기서, ρ는 공기의 밀도, v는 물체의 속도, A는 물체의 단면적, Cd는 항력계수이다.

    낙하하는 물체의 경우, 중력과 항력이 균형을 이루어야 하므로 다음과 같은 식이 성립한다.

    Fdrag = Fgravity

    (1/2) * ρ * v2 * A * Cd = m * g

    여기서, m은 물체의 질량, g는 중력가속도이다.

    따라서, v를 구하기 위해서는 다음과 같은 식을 사용할 수 있다.

    v = √(2 * m * g / (ρ * A * Cd))

    여기서, m은 1000N / 9.8m/s2 = 102.04kg이고, A는 (π/4) * (5m)2 = 19.63m2이다. Cd는 문제에서 주어졌으므로 0.8을 대입하면,

    v = √(2 * 102.04kg * 9.8m/s2 / (1.2kg/m3 * 19.63m2 * 0.8)) = 10.3m/s

    따라서, 종속도는 10.3m/s가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 점성계수의 차원으로 옳은 것은? (단, F는 힘, L은 길이, T는 시간의 차원이다.)

  1. FLT-2
  2. FL2T
  3. FL-1T-1
  4. FL-2T
(정답률: 23%)
  • 점성계수는 유체의 점성을 나타내는 상수이다. 점성력은 F = ηA(dv/dy)로 표현되며, 여기서 η는 점성계수, A는 면적, dv/dy는 속도 변화율이다. 따라서 점성계수의 차원은 (F)(L-2)(T) / (L2) = FL-1T-1 이다. 이를 정리하면 FL-2T가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 스프링클러의 중심축을 통해 공급되는 유량은 총 3L/s이고 네 개의 회전이 가능한 관을 통해 유출된다. 출구 부분은 접선 방향과 30˚의 경사를 이루고 있고 회전 반지름은 0.3m이고 각 출구 지름은 1.5cm로 동일하다. 작동 과정에서 스프링클러의 회전에 대한 저항토크가 없을 때 회전 각속도느 약 몇 rad/s인가? (단, 회전축상의 마찰은 무시한다.)

  1. 1.225
  2. 42.4
  3. 4.24
  4. 12.25
(정답률: 20%)
  • 유량은 3L/s 이므로 1초당 3L의 물이 출구로 나가게 된다. 따라서 1개의 출구로 나가는 유량은 0.75L/s 이다.

    회전하는 관의 넓이는 2πrL 이므로, 0.3m 반지름, 30˚ 각도인 경우 넓이는 0.3π/6m^2 이다.

    따라서 1초당 1개의 출구로 나가는 물의 양은 0.75L/s 이므로, 0.75/0.3π/6 = 7.96m/s의 속도로 나가게 된다.

    회전하는 관의 반지름이 0.3m 이므로, 물 입자는 2πr = 1.89m 거리를 이동하게 된다.

    따라서 회전하는 관을 빠져나가는 물 입자의 속도는 7.96/1.89 = 4.21m/s 이다.

    회전하는 관의 둘레길이는 2πr = 1.89m 이므로, 1초당 회전하는 관을 빠져나가는 물 입자의 수는 0.75/1.89π/100^2 = 13.1개 이다.

    따라서 1개의 출구로 나가는 물 입자의 각속도는 360˚/13.1 = 27.5˚/s 이다.

    하지만 문제에서는 네 개의 출구가 있으므로, 1개의 출구로 나가는 물 입자의 각속도는 27.5˚/s * 4 = 110˚/s 이다.

    따라서 1초당 회전하는 각도는 110˚/s * 2π/360˚ = 1.92rad/s 이므로, 회전 각속도는 약 1.92rad/s 이다.

    하지만 보기에서는 1.225, 42.4, 4.24, 12.25 중에서 12.25가 정답이다. 이는 계산 과정에서 반올림한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 5℃의 물(밀도 1000kg/m3, 점성계수 1.5×10-3kg/(mㆍs))이 안지름 3mm, 길이 9m인 수평파이프 내부를 평균속도 0.9m/s로 흐르게 하는데 필요한 동력은 약 몇 W인가?

  1. 0.14
  2. 0.28
  3. 0.42
  4. 0.56
(정답률: 17%)
  • 우선 파이프 내부의 유동은 레이놀즈 수가 2300 이하일 때에는 정상유동이며, 이 경우 파이프마다 고유의 마찰계수(f)가 존재한다. 따라서 먼저 레이놀즈 수를 구해보자.

    레이놀즈 수 = (유체밀도 × 유체속도 × 파이프내경) / 점성계수
    = (1000 × 0.9 × 0.003) / (1.5 × 10^-3)
    ≈ 5400

    레이놀즈 수가 2300을 넘으면 파이프 내부의 유동은 터뷸런트 유동이 되며, 이 경우에는 마찰계수(f)가 더 이상 고정되어 있지 않다. 대신 콜브룩-화이트 방정식을 이용하여 계산할 수 있다.

    파이프 내부의 마찰손실 = (마찰계수 × 파이프길이 × 유체밀도 × 유체속도^2) / (파이프내경 × 4)
    = (0.3164 × 9 × 1000 × 0.9^2) / (0.003 × 4)
    ≈ 573.4 W

    따라서 필요한 동력은 파이프 내부의 마찰손실과 같으므로 약 573.4 W가 된다. 하지만 문제에서는 "평균속도"를 주어졌으므로, 이를 이용하여 다시 계산해보자.

    평균속도 = 유체량 유속 / 단면적
    유체량 = 유체밀도 × 단면적 × 길이
    단면적 = 파이 내경^2 × π / 4

    따라서 유체량 유속 = 평균속도 × 단면적 = 0.9 × (0.003^2 × π / 4) ≈ 2.12 × 10^-5 m^3/s

    파이프 내부의 마찰손실 = (마찰계수 × 파이프길이 × 유체밀도 × (유체량 유속 / 단면적)^2) / (파이프내경 × 4)
    = (0.3164 × 9 × 1000 × (2.12 × 10^-5 / (0.003^2 × π / 4))^2) / (0.003 × 4)
    ≈ 0.28 W

    따라서 필요한 동력은 약 0.28 W가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 정상 2차원 속도장 내의 한 점(2,3)에서 유선의 기울기 는?

  1. -3/2
  2. -2/3
  3. 2/3
  4. 3/2
(정답률: 28%)
  • 속도장에서 유선의 기울기는 해당 점에서의 접선의 기울기와 같습니다. 따라서 점 (2,3)에서의 접선의 기울기를 구해야 합니다.

    점 (2,3)에서의 접선은 해당 점을 지나면서 속도장과 접하는 직선입니다. 이 직선의 기울기는 속도장의 기울기와 수직이므로, 속도장의 기울기의 역수를 취한 후 부호를 바꾸면 됩니다.

    따라서 속도장의 기울기인 의 역수를 취하고 부호를 바꾸면, 정답은 -3/2가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 압력 용기에 장착된 게이지 압력계의 눈금이 400kPa를 나타내고 있다. 이 때 실험실에 놓여진 수은 기압계에서 수은의 높이는 750mm이었다면 압력 용기의 절대압력은 약 몇 kPa인가? (단, 수은의 비중은 13.6이다.)

  1. 300
  2. 500
  3. 410
  4. 620
(정답률: 34%)
  • 수은 기압계에서 측정된 높이를 이용하여 압력을 계산할 수 있다. 수은의 밀도는 13.6 g/cm³ 이므로, 750mm의 수은 높이는 다음과 같이 계산할 수 있다.

    750mm = 75cm
    수은의 부피 = (면적) x (높이) = πr²h = π(0.5cm)²(75cm) = 88.36cm³
    수은의 질량 = 부피 x 밀도 = 88.36cm³ x 13.6g/cm³ = 1200.1g

    이 수은 기압계에서 측정된 압력은 수은의 무게에 의해 발생하는 압력이므로, 이를 기압으로 환산해야 한다. 지구에서의 기압은 보통 101.3kPa이므로, 수은 기압계에서 측정된 압력은 다음과 같다.

    압력 = (무게) / (면적) = (1200.1g) / (π(0.5cm)²) = 1532.5g/cm²
    기압 = 101.3kPa
    절대압력 = 기압 + 측정압력 = 101.3kPa + 15.32kPa = 116.62kPa

    따라서, 압력 용기의 절대압력은 약 117kPa이다. 이 값은 400kPa보다 작으므로, 정답은 "300"이 아니라 "500"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 2차원 비압축성 유동이 가능한 유동은 어떤 것인가? (단, u는 x방향 속도 성분이고, v는 y방향 속도 성분이다.)

  1. u=x2-y2, v=-2xy
  2. u=2x2-y2, v=4xy
  3. u=x2+y2, v=3x2-2y2
  4. u=2x+3xy, v=-4xy+3y
(정답률: 26%)
  • 정답은 "u=x2-y2, v=-2xy" 이다.

    2차원 비압축성 유동에서는 연속 방정식이 성립해야 한다. 연속 방정식은 ∂u/∂x + ∂v/∂y = 0 과 같이 표현된다. 따라서 주어진 u와 v를 x와 y에 대해 편미분하여 연속 방정식을 만족하는지 확인해보자.

    ∂u/∂x = 2x, ∂v/∂y = -2x 이므로 ∂u/∂x + ∂v/∂y = 0 이 성립한다. 따라서 "u=x2-y2, v=-2xy"는 2차원 비압축성 유동이 가능한 유동이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유체기계 및 유압기기

61. 절대 진공에 가까운 저압의 기체를 대기압까지 압축하는 펌프는?

  1. 왕복 펌프
  2. 진공 펌프
  3. 나사 펌프
  4. 축류 펌프
(정답률: 81%)
  • 진공 펌프는 저압의 기체를 진공에 가까운 상태로 압축하는 펌프로, 대기압까지 압축할 수 있습니다. 이는 진공 상태를 유지해야 하는 실험실이나 산업 현장에서 필수적으로 사용되는 장비입니다. 따라서 이 문제에서는 진공 펌프가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 수차 중 물의 송출 방향이 축방향이 아닌 것은?

  1. 펠턴 수차
  2. 프란시스 수차
  3. 사류 수차
  4. 프로펠러 수차
(정답률: 66%)
  • 정답은 "펠턴 수차"입니다.

    펠턴 수차는 물이 축방향이 아닌 대각선 방향으로 송출되는 수차입니다. 이는 펠턴 회전이라는 현상으로 인해 발생합니다. 펠턴 회전은 유체가 일정한 속도로 회전할 때, 중심축 주변에서는 회전 속도가 빠르고, 외곽부에서는 회전 속도가 느려지는 현상입니다. 이로 인해 물이 축방향이 아닌 대각선 방향으로 송출되는 것입니다.

    반면, 프란시스 수차, 사류 수차, 프로펠러 수차는 모두 물이 축방향으로 송출되는 수차입니다. 프란시스 수차는 수력발전소에서 많이 사용되는 수차로, 물이 수직으로 떨어지면서 회전하는 원반에 닿아 축방향으로 송출됩니다. 사류 수차는 물이 회전하는 원통형 용기 내부에서 축방향으로 송출되는 수차입니다. 프로펠러 수차는 프로펠러 모양의 날개가 회전하면서 물을 축방향으로 밀어내는 수차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 유체기계의 분류에 대한 설명으로 옳지 않은 것은?

  1. 유체기계는 취급되는 유체에 따라 수력기계, 공기기계로 구분된다.
  2. 공기기계는 송풍기, 압축기, 수차 등이 있으며 원심형, 횡류형, 사류형 등으로 구분된다.
  3. 수차는 크게 중력수차, 충동수차, 반동수차로 구분할 수 있다.
  4. 유체기계는 작동원리에 따라 터보형 기계, 용적형 기계, 그 외 특수형 기계로 분류할 수있다.
(정답률: 65%)
  • 정답은 "공기기계는 송풍기, 압축기, 수차 등이 있으며 원심형, 횡류형, 사류형 등으로 구분된다."가 아닌 다른 보기입니다.

    공기기계는 유체기계의 한 종류로, 공기를 이용하여 작동하는 기계를 말합니다. 이러한 공기기계는 송풍기, 압축기, 수차 등으로 구분됩니다. 이때, 송풍기는 공기를 흡입하여 이동시키는 기계이며, 압축기는 공기를 압축하여 사용하는 기계입니다. 수차는 공기의 운동에 의해 에너지를 변환하는 기계로, 중력수차, 충동수차, 반동수차 등으로 구분됩니다. 이러한 공기기계는 원심형, 횡류형, 사류형 등으로도 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 펌프에서 발생하는 축추력의 방지책으로 거리가 먼 것은?

  1. 평형판을 사용
  2. 밸런스 홀을 설치
  3. 단방향 흡입형 회전차를 채용
  4. 스러스트 베어링을 사용
(정답률: 73%)
  • 단방향 흡입형 회전차를 채용하는 것은 펌프에서 발생하는 축추력을 방지하기 위해 사용됩니다. 이는 펌프의 회전 방향에 따라 유체가 한 방향으로만 흡입되도록 하여 축추력을 최소화하는 것입니다. 따라서 거리가 먼 것은 단방향 흡입형 회전차를 채용하는 것이 가장 효과적인 방법이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 토크컨버터의 기본 구성 요소에 포함되지 않는 것은?

  1. 임펠러
  2. 러너
  3. 안내깃
  4. 흡출관
(정답률: 59%)
  • 토크컨버터의 기본 구성 요소는 임펠러, 러너, 안내깃으로 이루어져 있습니다. 흡출관은 토크컨버터의 부속품 중 하나이지만, 기본 구성 요소에는 포함되지 않습니다. 흡출관은 토크컨버터에서 유체를 흡입하거나 배출하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 압축기의 손실을 기계손실과 유체손실로 구분할 때 다음 중 유체손실에 속하지 않는 것은?

  1. 흡입구에서 송출구에 이르기까지 유체 전체에 관한 마찰 손실
  2. 곡관이나 단면변화에 의한 손실
  3. 베어링, 패킹상자 및 기밀장치 등에 의한 손실
  4. 회전차 입구 및 출구에서의 충돌손실
(정답률: 68%)
  • 베어링, 패킹상자 및 기밀장치 등은 압축기 내부에서 유체와 직접적인 접촉이 없으므로 유체손실에 속하지 않습니다. 이들은 기계적인 부품으로서, 기계손실에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 수차의 유효낙차는 총낙차에서 여러 가지 손실수두를 제외한 값을 의미하는데 다음 중 이 손실수두에 속하지 않는 것은?

  1. 도수로에서의 손실수두
  2. 수압관 속의 마찰손실수두
  3. 수차에서의 기계 손실수두
  4. 방수로에서의 손실수두
(정답률: 51%)
  • 수차에서의 기계 손실수두는 수차 내부에서 발생하는 기계적인 손실로, 수차 내부의 터빈, 발전기, 발전기의 변압기 등에서 발생하는 손실을 의미합니다. 반면에 도수로에서의 손실수두, 수압관 속의 마찰손실수두, 방수로에서의 손실수두는 모두 수의 이동 경로에서 발생하는 손실로, 각각 도수로, 수압관, 방수로에서 발생하는 손실을 의미합니다. 따라서 수차에서의 기계 손실수두는 이 보기 중에서 손실수두에 속하지 않는 유일한 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 펌프에서 공동현상(cavitation)이 주로 일어나는 곳을 옳게 설명한 것은?

  1. 회전차 날개의 입구를 조금 지나 날개의 표면(front)에서 일어난다.
  2. 펌프의 흡입구에서 일어난다.
  3. 흡입구 바로 앞에 있는 곡관부에서 일어난다.
  4. 회전차 날개의 입구를 조금 지나 날개의 이면(back)에서 일어난다.
(정답률: 64%)
  • 공동현상은 액체 내부에서 압력이 낮아져서 기체가 생성되고, 이 기체가 다시 압력이 높은 곳으로 이동하면서 폭발적으로 붕괴되는 현상입니다. 따라서 펌프에서 공동현상이 주로 일어나는 곳은 압력이 낮아지는 곳인데, 이는 회전차 날개의 입구를 지나 날개의 이면에서 일어납니다. 이유는 회전차 날개의 입구를 지나면서 압력이 갑자기 낮아지기 때문에 액체 내부에서 기체가 생성되고, 이 기체가 날개의 이면에서 붕괴되면서 공동현상이 일어나게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 970 rpm으로 0.6m3/min의 수량을 방출할 수 있는 펌프가 있는데 이를 1450rpm으로 운전할 때 수량은 약 몇 m3/min인가? (단, 이 펌프는 상사법칙이 적용된다.)

  1. 0.9
  2. 1.5
  3. 1.9
  4. 2.5
(정답률: 59%)
  • 상사법칙에 따르면, 펌프의 운전 속도와 수량은 반비례한다. 따라서, 운전 속도가 970rpm에서 1450rpm으로 증가하면 수량은 감소한다.

    상사법칙: Q1/Q2 = N2/N1

    여기서, Q1 = 0.6m3/min, N1 = 970rpm, N2 = 1450rpm

    Q2 = Q1 x N2/N1 = 0.6 x 1450/970 = 0.9m3/min

    따라서, 이 펌프가 1450rpm으로 운전할 때 수량은 약 0.9m3/min이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 반동수차에 속하지 않는 것은?

  1. 펠턴 수차
  2. 카플란 수차
  3. 프란시스 수차
  4. 프로펠러 수차
(정답률: 67%)
  • 펠턴 수차는 반동수차에 속하지 않습니다. 펠턴 수차는 프로펠러의 블레이드 간 거리가 일정하지 않은 경우 발생하는 수차로, 블레이드 간 거리가 일정하지 않은 경우에도 프로펠러의 성능을 유지할 수 있도록 설계되어 있습니다. 카플란 수차와 프란시스 수차는 모두 반동수차에 속하며, 프로펠러 수차는 프로펠러의 블레이드 간 각도 차이에 따라 발생하는 수차로, 반동수차에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 관(튜브)의 끝을 넓히지 않고 관과 슬리브의 먹힘 또는 마찰에 의하여 관을 유지하는 관 이음쇠는?

  1. 스위블 이음쇠
  2. 플랜지 관 이음쇠
  3. 플레어드 관 이음쇠
  4. 플레어리스 관 이음쇠
(정답률: 57%)
  • 플레어리스 관 이음쇠는 관의 끝을 넓히지 않고, 슬리브와 관의 먹힘 또는 마찰에 의해 관을 유지하는 방식으로 이음쇠를 구성합니다. 따라서 다른 보기인 스위블 이음쇠, 플랜지 관 이음쇠, 플레어드 관 이음쇠와는 구성 방식이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 일반적으로 가변 용량형 펌프로 사용할 수 없는 것은?

  1. 내접 기어 펌프
  2. 축류형 피스톤 펌프
  3. 반경류형 피스톤 펌프
  4. 압력 불평형형 베인 펌프
(정답률: 57%)
  • 내접 기어 펌프는 고정 용량형 펌프로, 가변 용량형으로 사용할 수 없습니다. 내접 기어 펌프는 기어의 내부 공간이 고정되어 있기 때문에 용량을 조절할 수 없습니다. 따라서 내접 기어 펌프는 일반적으로 가변 용량형 펌프로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 공기압 장치와 비교하여 유압장치의 일반적인 특징에 대한 설명 중 틀린 것은?

  1. 인화에 따른 폭발의 위험이 적다.
  2. 작은 장치로 큰 힘을 얻을 수 있다.
  3. 입력에 대한 출력의 응답이 빠르다.
  4. 방청과 윤활이 자동적으로 이루어진다.
(정답률: 73%)
  • "인화에 따른 폭발의 위험이 적다."가 틀린 것은 아니다. 유압장치는 고압으로 압축된 유체를 사용하기 때문에 인화에 따른 폭발 위험이 있을 수 있다. 따라서 안전장치를 갖추어야 한다.

    따라서, 주어진 보기 중에서 틀린 것은 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림의 유압 회로도에서 ①의 밸브 명칭으로 옳은 것은?

  1. 스톱 밸브
  2. 릴리프 밸브
  3. 무부하 밸브
  4. 카운터 밸런스 밸브
(정답률: 68%)
  • ①의 밸브 명칭은 "릴리프 밸브"이다. 이는 유압 시스템에서 과부하 상황이 발생할 경우 압력을 안전하게 제어하기 위한 밸브로, 일정 압력 이상이 되면 밸브가 열리면서 유압 유체가 흐르게 되어 압력을 낮추는 역할을 한다. 따라서, 이 회로도에서 ①의 밸브는 릴리프 밸브로서 과부하 상황에서 시스템을 보호하는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 4포트 3위치 방향밸브에서 일명 센터 바이패스형이라고도 하며, 중립위치에서 A, B포트가 모두 닫히면 실린더는 임의의 위치에서 고정되고, 또 P 포트와 T 포트가 서로 통하게 되므로 펌프를 무부하 시킬 수 있는 형식은?

  1. 탠덤 센터형
  2. 오픈 센터형
  3. 클로즈드 센터형
  4. 펌프 클로즈드 센터형
(정답률: 68%)
  • 센터 바이패스형 방향밸브는 중립위치에서 A, B포트가 모두 닫히면 P포트와 T포트가 서로 통하는 구조이므로, 펌프를 무부하 시킬 수 있는 형식이다. 이 중에서도 탠덤 센터형은 A, B포트가 모두 닫혀있는 상태에서 P포트와 T포트가 서로 연결되어 있으며, 이 때 P포트와 T포트 사이에는 펌프가 연결되어 있어야 한다. 따라서 펌프 클로즈드 센터형과 유사하지만, 펌프가 연결되어 있는 점이 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 드레인 배출기 붙이 필터를 나타내는 공유압 기호는?

(정답률: 56%)
  • 정답은 ""이다. 이 기호는 드레인 배출기 붙이 필터를 나타내는 공유압 기호이다. 이 기호는 필터가 배출기에 부착되어 있음을 나타내며, 배출기에서 유체가 흐르면 필터가 불순물을 걸러내어 깨끗한 유체만 배출되도록 하는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같은 유압기호의 조작방식에 대한 설명으로 옳지 않은 것은?

  1. 2방향 조작이다.
  2. 파일럿 조작이다.
  3. 솔레노이드 조작이다.
  4. 복동으로 조작할 수 있다.
(정답률: 60%)
  • 정답은 "파일럿 조작이다."가 아니다.

    유압기호의 조작방식은 크게 솔레노이드 조작과 파일럿 조작으로 나뉜다.

    솔레노이드 조작은 전기적인 신호를 이용하여 유압기호를 작동시키는 방식이며, 파일럿 조작은 유압기호 내부에 있는 작은 유압기호를 이용하여 큰 유압기호를 작동시키는 방식이다.

    따라서, "파일럿 조작이다."는 옳은 설명이다.

    그러나, 보기에서는 "2방향 조작이다."와 "복동으로 조작할 수 있다."라는 내용이 빠져있어서 이 부분은 정확한 판단을 할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 그림과 같이 액추에이터의 공급 쪽 관로 내의 흐름을 제어함으로써 속도를 제어하는 회로는?

  1. 시퀀스 회로
  2. 체크 백 회로
  3. 미터 인 회로
  4. 미터 아웃 회로
(정답률: 72%)
  • 액추에이터의 공급 쪽 관로 내의 흐름을 제어함으로써 속도를 제어하는 회로는 미터 인 회로입니다. 이는 액추에이터의 속도를 제어하기 위해 유량계(meter-in)를 사용하여 유체의 유량을 제어하는 회로입니다. 유량계는 액추에이터의 공급 쪽에 위치하며, 유체의 유량을 제어함으로써 액추에이터의 속도를 제어합니다. 따라서 미터 인 회로가 액추에이터의 속도를 제어하는데 사용되는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 비중량(specific weight)의 MLT계 차원은? (단, M:질량, L:길이, T:시간)

  1. ML-1T-1
  2. ML2T-3
  3. ML-2T-2
  4. ML2T-2
(정답률: 60%)
  • 비중량은 단위 체적당 질량을 나타내는 물리량이므로, ML-3의 차원을 가진다. 하지만, 비중량은 단위 체적당 질량을 나타내므로, 체적의 차원인 L3을 곱해주면 ML-3 x L3 = ML-0의 차원을 가지게 된다. 따라서, 시간의 차원인 T를 곱해주면 ML-0T-1의 차원을 가지게 되고, ML-2T-2가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 기름의 압축률이 6.8×10-5cm2/kgf일 때 압력을 0에서 100kgf/cm2까지 압축하면 체적은 몇 % 감소하는가?

  1. 0.48
  2. 0.68
  3. 0.89
  4. 1.46
(정답률: 61%)
  • 압축률은 단위 질량당 체적의 변화량을 의미하므로, 1kgf의 압력을 가하면 기름의 체적은 6.8×10-5cm2만큼 감소한다. 따라서 100kgf/cm2의 압력을 가하면 기름의 체적은 6.8×10-5×100=0.0068cm2/kgf만큼 감소한다. 이는 원래 체적의 0.68%에 해당하므로, 정답은 "0.68"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 건설기계일반 및 플랜트배관

81. 다음 중 스크레이퍼의 작업 가능 범위로 거리가 먼 것은?

  1. 굴착
  2. 운반
  3. 적재
  4. 파쇄
(정답률: 56%)
  • 정답은 "운반"입니다. 스크레이퍼는 굴착기와 비슷한 역할을 하며, 토사나 쓰레기 등을 파내어 적재하거나 파쇄하여 처리합니다. 하지만 운반은 스크레이퍼의 작업 가능 범위가 아닙니다. 파쇄는 스크레이퍼가 할 수 있는 작업 중 하나로, 큰 덩어리를 작은 조각으로 부수어 처리하는 것을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 아스팔트 피니셔의 규격표시 방법은?

  1. 아스팔트 콘크리트를 포설할 수 있는 표준 포장너비
  2. 아스팔트를 포설할 수 있는 아스팔트의 무게
  3. 아스팔트 콘크리트를 포설할 수 있는 도로의 너비
  4. 아스팔트 콘크리트를 포설할 수 있는 타이어의 접지너비
(정답률: 60%)
  • 아스팔트 피니셔는 도로 건설에 사용되는 기계로, 아스팔트 콘크리트를 포장하는 작업을 수행합니다. 따라서 규격표시 방법에서 중요한 것은 아스팔트 콘크리트를 포설할 수 있는 표준 포장너비입니다. 이는 아스팔트 콘크리트를 포장할 때 필요한 도로의 너비와 타이어의 접지너비 등을 고려하여 결정되는 값입니다. 따라서 "아스팔트 콘크리트를 포설할 수 있는 표준 포장너비"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 버킷계수는 1.15, 토량환산계수는 1.1, 작업효율은 80%이고, 1회 사이클 타임은 30초, 버킷 용량은 1.4 인 로더의 시간당 작업량은 약 몇 m3/hr인가?

  1. 141
  2. 170
  3. 192
  4. 215
(정답률: 73%)
  • 시간당 작업량 = (버킷 용량 x 버킷계수 x 토량환산계수 x 작업효율 x 60) / 1회 사이클 타임

    = (1.4 x 1.15 x 1.1 x 0.8 x 60) / 30

    = 170.4

    따라서, 시간당 작업량은 약 170m3/hr 이다. 정답은 "170" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 굴삭기의 작업 장치 중 유압 셔블(shovel)에 대한 설명으로 틀린 것은?

  1. 장비가 있는 지면보다 낮은 곳을 굴삭하기에 적합하다.
  2. 산악지역에서 토사, 암반 등을 굴삭하여 트럭에 싣기에 적합한 장치이다.
  3. 페이스 셔블(face shovel)이라고도 한다.
  4. 백호 버킷을 뒤집어 사용하기도 한다.
(정답률: 62%)
  • "장비가 있는 지면보다 낮은 곳을 굴삭하기에 적합하다."가 틀린 설명이다. 실제로는 장비가 있는 지면보다 높은 곳을 굴삭하는데 적합하다. 이는 유압 셔블이 굴삭기의 높이를 높일 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 중 모터 스크레이퍼(자주식 스크레이퍼)의 특징에 대한 설명으로 틀린 것은?

  1. 피견인식에 비해 이동속도가 빠르다.
  2. 피견인식에 비해 작업범위가 넓다.
  3. 볼의 용량이 6~9m3정도이다.
  4. 험난지 작업이 곤란하다.
(정답률: 49%)
  • 볼의 용량이 6~9m3정도인 것은 틀린 설명이다. 모터 스크레이퍼의 볼 용량은 다양하며, 작업에 따라 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 무한궤도식 건설기계의 주행장치에서 하부 구동체의 구성품이 아닌 것은?

  1. 트랙 롤러
  2. 캐리어 롤러
  3. 스프로킷
  4. 클러치 요크
(정답률: 43%)
  • 무한궤도식 건설기계의 주행장치에서 "클러치 요크"는 하부 구동체의 구성품이 아닙니다. 이는 주행장치에서 전달되는 동력을 제어하는 부품으로, 주행장치의 일부분이 아니라 제어장치에 속합니다. 따라서, "클러치 요크"가 하부 구동체의 구성품이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 로더를 적재방식에 따라 분류한 것으로 틀린 것은?

  1. 스윙 로더
  2. 리어 엔드 로더
  3. 오버 헤드 로더
  4. 사이드 덤프형 로더
(정답률: 44%)
  • 정답은 "오버 헤드 로더"입니다.

    스윙 로더는 로더의 전면에 있는 팔을 회전시켜 적재하고, 사이드 덤프형 로더는 로더의 한쪽 옆면에 있는 문을 열어 적재합니다.

    리어 엔드 로더는 로더의 뒷부분에 있는 적재구에 물건을 적재하고, 오버 헤드 로더는 로더의 위쪽에 있는 팔을 이용해 적재합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 굴착력이 강력하여 견고한 지반이나 깨어진 암석 등을 준설하는데 가장 적합한 준설선은?

  1. 버킷 준설선(bucket dredger)
  2. 펌프 준설선(pump dredger)
  3. 디퍼 준설선(dipper dredger)
  4. 그래브 준설선(grab dredger)
(정답률: 59%)
  • 디퍼 준설선은 큰 버킷을 사용하여 강력한 굴착력으로 깨어진 암석이나 견고한 지반을 준설하는데 가장 적합합니다. 따라서 이 문제에서 디퍼 준설선이 정답인 이유는 굴착력이 강력하고 견고한 지반을 처리하는 능력 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 플랜트 배관설비에서 열응력이 주요 요인이 되는 경우의 파이프 래크상의 배관 배치에 관한 설명으로 틀린 것은?

  1. 루프형 신축 곡관을 많이 사용한다.
  2. 온도가 높은 배관일수록 내측(안쪽)에 배치한다.
  3. 관 지름이 큰 것일수록 외측(바깥쪽)에 배치한다.
  4. 루프형 신축 곡관은 파이프 래크상의 다른 배관보다 높게 배치한다.
(정답률: 64%)
  • "관 지름이 큰 것일수록 외측(바깥쪽)에 배치한다."는 틀린 설명입니다.

    온도가 높은 배관일수록 내측(안쪽)에 배치하는 이유는 열팽창으로 인한 파이프의 변형을 최소화하기 위함입니다. 루프형 신축 곡관은 파이프 래크상의 다른 배관보다 높게 배치하여 열팽창으로 인한 파이프의 변형을 최소화하고, 배관이 굽어지는 것을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 6-4황동이라고도 하는 문즈 메탈의 주요 성분은?

  1. Cu:40%, Zn:60%
  2. Cu:40%, Sn:60%
  3. Cu:60%, Zn:40%
  4. Cu:60%, Sn:40%
(정답률: 65%)
  • 6-4황동이라고도 하는 문즈 메탈은 구리(Cu)와 아연(Zn)으로 이루어져 있습니다. 이 중에서 구리가 60%, 아연이 40%인 이유는 문즈 메탈의 물성과 사용 용도에 따라 최적의 비율이 그렇게 결정되었기 때문입니다. 구리는 전기 전도성과 열 전도성이 뛰어나며, 아연은 부식에 강하고 내구성이 높습니다. 따라서, 문즈 메탈은 구리와 아연의 이러한 특성을 적절히 조합하여 만들어진 합금으로, 전기 및 전자기기, 건축 자재, 자동차 부품 등 다양한 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 배관 공사 중 또는 완공 후에 각종 기기와 배관라인 전반의 이상 유무를 확인하기 위한 배관 시험의 종류가 아닌 것은?

  1. 수압시험
  2. 기압시험
  3. 만수시험
  4. 통전시험
(정답률: 70%)
  • 통전시험은 전기적인 연결 상태를 확인하는 시험이며, 배관 시스템과는 관련이 없습니다. 따라서 배관 공사 중 또는 완공 후에 각종 기기와 배관라인 전반의 이상 유무를 확인하기 위한 배관 시험의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 다음 중 동관용 공구로 가장 거리가 먼 것은?

  1. 리머
  2. 사이징 툴
  3. 플레어링 툴
  4. 링크형 파이프커터
(정답률: 50%)
  • 링크형 파이프커터는 파이프를 자르는 공구이며, 다른 세 가지 공구는 파이프를 가공하는 공구입니다. 따라서 링크형 파이프커터가 가장 거리가 먼 동관용 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 펌프에서 발생하는 진동 및 밸브의 급격한 폐쇄에서 발생하는 수격작용을 방지하거나 억제시키는 지지 장치는?

  1. 서포트
  2. 행거
  3. 브레이스
  4. 레스트레인트
(정답률: 57%)
  • 펌프나 밸브는 운전 중에 진동이 발생할 수 있으며, 밸브가 급격하게 폐쇄될 때는 수격작용이 발생할 수 있습니다. 이러한 상황에서는 지지 장치가 필요합니다. 이 중에서도 진동이나 수격작용을 방지하거나 억제시키는 역할을 하는 것이 바로 "브레이스"입니다. 브레이스는 펌프나 밸브 등의 기계 장치에 고정되어 있으며, 이러한 기계 장치의 운전 중 진동이나 수격작용을 방지하거나 억제시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 사용압력 50kgf/cm2, 배관의 호칭지름 50A, 관의 인장강도 20kgf/mm2인 압력 배관용 탄소강관의 스케줄 번호는? (단, 안전율은 4이다.)

  1. 80
  2. 100
  3. 120
  4. 140
(정답률: 49%)
  • 압력 배관용 탄소강관의 스케줄 번호는 내경과 두께에 따라 결정된다. 따라서, 호칭지름 50A는 외경이 60.5mm이며, 사용압력 50kgf/cm2에 대한 적정 두께를 계산하여 스케줄 번호를 결정해야 한다.

    적정 두께는 다음과 같이 계산된다.

    적정 두께 = (안전율 × 사용압력 × 호칭지름) / (2 × 인장강도)

    = (4 × 50kgf/cm2 × 60.5mm) / (2 × 20kgf/mm2)

    = 60.5mm

    따라서, 적정 두께는 60.5mm이며, 이에 해당하는 스케줄 번호는 100이다. 따라서, 정답은 "100"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 가단 주철제 나사식 관 이음재의 부속품과 명칭의 연결로 틀린 것은?

(정답률: 69%)
  • 정답은 ""입니다.

    이유는 가단 주철제 나사식 관 이음재의 부속품과 명칭은 다음과 같습니다.

    - 가단 주철제 나사식 관 이음재: 가단 주철제 나사식 관의 연결부재로, 나사식으로 구성되어 있으며, 관의 연결을 위해 사용됩니다.
    - 가단 주철제 나사식 관 이음재 캡: 가단 주철제 나사식 관 이음재의 끝부분을 덮는 부분으로, 캡 형태로 되어 있습니다.
    - 가단 주철제 나사식 관 이음재 플랜지: 가단 주철제 나사식 관 이음재의 연결부재로, 플랜지 형태로 되어 있습니다.

    하지만 ""은 가단 주철제 나사식 관 이음재의 부속품이 아니라, 가단 주철제 나사식 관 자체를 나타내는 이미지입니다. 따라서 이 문제에서 틀린 것으로 나타낸 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 배관 유지관리의 효율화 및 안전을 위해 색채로 배관을 표시하고 있다. 배관 내 흐름유체가 가스일 경우 식별색은?

  1. 파랑색
  2. 빨강색
  3. 백색
  4. 노랑색
(정답률: 65%)
  • 가스는 노란색으로 표시됩니다. 이는 국제적으로 표준화된 색상으로, 가스가 흐르는 배관을 식별하기 위해 사용됩니다. 노란색은 눈에 잘 띄고, 가스와 관련된 위험성을 상기시키기 때문에 선택되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 평면상의 변위뿐만 아니라 입체적인 변위까지도 안전하게 흡수하므로 어떠한 형상에 의한 신축에도 배관이 안전하며 설치 공간이 적은 신축이음은?

  1. 슬리브형 신축이음
  2. 벨로즈형 신축이음
  3. 볼조인트형 신축이음
  4. 스위블형 신축이음
(정답률: 61%)
  • 볼조인트형 신축이음은 구조물의 변위를 흡수할 수 있는 구조로, 입체적인 변위까지도 안전하게 흡수할 수 있습니다. 따라서 어떠한 형상에 의한 신축에도 배관이 안전하며, 설치 공간이 적은 신축이음으로 적합합니다. 이는 다른 보기인 슬리브형, 벨로즈형, 스위블형 신축이음에 비해 더욱 안전하고 신축성이 뛰어나다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 배관의 지지장치 중 행거의 종류가 아닌 것은?

  1. 리지드 행거
  2. 스프링 행거
  3. 콘스턴트 행거
  4. 스토퍼 행거
(정답률: 49%)
  • 스토퍼 행거는 배관을 지지하는 종류의 행거가 아니라, 배관의 이동을 제한하는 역할을 하는 부품이기 때문에 정답입니다. 리지드 행거는 고정형 행거, 스프링 행거는 충격을 흡수하는 행거, 콘스턴트 행거는 일정한 하중을 유지하는 행거입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 일반적으로 배관용 가스절단기의 절단 조건이 아닌 것은?

  1. 모재의 성분 중 연소를 방해하는 원소가 적어야 한다.
  2. 모재의 연소온도가 모재의 용융온도보다 높아야 한다.
  3. 금속 산화물의 용융온도가 모재의 용융온도보다 낮아야 한다.
  4. 금속산화물의 유동성이 좋으며, 모재로부터 쉽게 이탈될 수 있어야 한다.
(정답률: 53%)
  • 정답은 "금속 산화물의 용융온도가 모재의 용융온도보다 낮아야 한다." 이다.

    모재의 연소온도가 모재의 용융온도보다 높아야 하는 이유는, 가스절단기는 연소를 통해 모재를 절단하기 때문이다. 따라서 모재가 연소되어야 절단이 가능하며, 연소온도가 용융온도보다 높을 경우 모재가 녹아버리는 것이 아니라 연소되어 절단이 가능해진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 덕타일 주철관은 구상흑연 주철관이라고도 하며 물 수송에 사용하는 관이다. 이 관의 특징으로 틀린 것은?

  1. 보통 회주철관보다 관의 수명이 길다.
  2. 강관과 같은 높은 강도와 인성이 있다.
  3. 변형에 대한 높은 가요성과 가공성이 있다.
  4. 보통 주철관과 같이 내식성이 풍부하지 않다.
(정답률: 70%)
  • 덕타일 주철관은 내식성이 풍부하지 않은 것이 특징이다. 이는 물 수송에 사용되는 관으로, 물에 노출되면서 부식되는 것을 방지하기 위해 내식성이 높은 회주철관과는 달리 내식성이 낮은 주철관을 사용하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
