생산자동화산업기사 필기 기출문제복원 (2003-08-31)

생산자동화산업기사 2003-08-31 필기 기출문제 해설

이 페이지는 생산자동화산업기사 2003-08-31 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

생산자동화산업기사
(2003-08-31 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 소성 가공에서 바우싱거 효과(Bauschinger effect)란 무엇인가?

  1. 금속 재료가 먼저 받은 것과 반대 방향의 변형에 대하여는 탄성 한도나 항복점이 저하되는 현상이다.
  2. 금속 재료에서 한번 어떤 방향으로 소성 변형을 받으면 같은 방향으로 소성 변형을 일으키는데 대하여 저항력이 증대하여 간다는 현상이다.
  3. 시간과 더불어 변율이 커져가는 현상이다.
  4. 외력을 제거한 후 시간의 경과에 따라 잔류 변형이 감소하는 현상이다.
(정답률: 44%)
  • 바우싱거 효과는 금속 재료가 한 방향으로 소성 변형된 후, 반대 방향으로 변형을 가했을 때 탄성 한도나 항복점이 낮아지는 현상을 말합니다.

    오답 노트
    같은 방향으로 저항력이 증대하는 현상: 가공경화
    시간에 따라 변율이 커지는 현상: 크리프
    잔류 변형이 감소하는 현상: 응력 완화
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 사인바(Sine bar)에서 정반면으로 부터 블록게이지의 높이를 각각 알고 있을 때, 각도 측정을 위해 필요한 것은?

  1. 양 롤러의 중심거리
  2. 바아의 폭
  3. 바아의 길이
  4. 롤러의 크기
(정답률: 58%)
  • 사인바를 이용한 각도 측정 원리는 직각삼각형의 사인($\sin$) 함수를 이용하는 것입니다. 높이(블록게이지)와 빗변(양 롤러의 중심거리)을 알아야 각도를 계산할 수 있습니다.
    $$ \sin \theta = \frac{h}{L} $$
    여기서 $h$는 블록게이지 높이, $L$은 양 롤러의 중심거리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. KCN 또는 NaCN와 관련이 있는 표면 처리법인 것은?

  1. 침탄법
  2. 질화법
  3. 화염경화법
  4. 청화법
(정답률: 30%)
  • 청화법은 시안화칼륨(KCN)이나 시안화나트륨(NaCN) 수용액을 사용하여 금속 표면에 얇은 청색 피막을 형성시켜 내식성을 높이는 표면 처리법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 지그(jig)의 종류 중 쉽게 조작이 가능한 잠금 캠을 이용하여 장착과 장탈을 쉽게할 수 있도록 한 구조이며 클램핑력이 약하여 소형공작물 가공에 적합한 구조의 지그인 것은?

  1. 분할지그(indexing jig)
  2. 리프지그(leaf jig)
  3. 박스지그(box jig)
  4. 챈널지그(channel jig)
(정답률: 32%)
  • 리프지그(leaf jig)는 힌지 구조의 덮개(Leaf)와 잠금 캠을 사용하여 공작물의 장착과 탈거를 매우 빠르게 할 수 있는 구조입니다. 다만, 클램핑력이 상대적으로 약해 소형 공작물 가공에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 냉접(冷接)에 관하여 틀린 설명은?

  1. 가압용접의 일종이다.
  2. 상온(常溫)압접이라고도 한다.
  3. 주로 비철금속에 적용되나 서로 다른 금속끼리는 곤란하다.
  4. 전자통신기기의 부품결합에 적합하다.
(정답률: 35%)
  • 냉접은 상온에서 압력을 가해 접합하는 가압용접의 일종으로, 전자통신기기 부품 결합에 적합합니다. 특히 서로 다른 금속끼리도 접합이 가능하다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 압출 가공의 종류에 해당되지 않는 것은?

  1. 복식 압출
  2. 직접 압출
  3. 간접 압출
  4. 충격 압출
(정답률: 29%)
  • 압출 가공은 재료를 다이(Die) 구멍으로 밀어 넣어 일정한 단면 형상을 만드는 가공법으로, 직접 압출, 간접 압출, 충격 압출 등이 있습니다. 복식 압출은 일반적인 압출 가공의 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 금속재료 표면에 고속으로 강철 볼을 분사시켜 표면은 소성변형하여 경화시키는 가공법은?

  1. 금속 침투법
  2. 숏 피닝
  3. 샌드 피닝
  4. 고주파 경화법
(정답률: 67%)
  • 강철 볼(Shot)을 고속으로 분사하여 금속 표면에 소성 변형을 일으켜 표면 경도를 높이고 피로 강도를 향상시키는 가공법을 숏 피닝이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 연속유동형 칩을 얻고자 할 때, 틀린 조건은?

  1. 연성재료를 얇고 작은 칩으로 고속 절삭한다.
  2. 큰경사각과 날카로운 절인으로 인성온도를 최적 온도로 유지한다.
  3. 공구면을 매끈하게 연마하여 마찰력을 작게한다.
  4. 연성재료를 두껍고 큰 칩으로 저속 절삭한다.
(정답률: 47%)
  • 연속유동형 칩은 연성 재료를 고속으로 절삭하거나, 큰 경사각과 매끄러운 공구면을 사용할 때 발생합니다. 연성재료를 두껍고 큰 칩으로 저속 절삭하는 조건은 연속유동형 칩을 얻기에 부적절한 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가공물을 양극으로 하고 불용해성인 납, 구리를 음극으로 하여 전해액 속에 넣으면 가공물의 표면이 전기에 의한 화학작용으로, 매끈한 면을 얻을 수 있는 방법은?

  1. 전기화학가공
  2. 전해연마
  3. 방전가공
  4. 화학연마
(정답률: 71%)
  • 가공물을 양극(+), 불용해성 금속을 음극(-)으로 하여 전해액 속에서 전기화학적 용해 작용을 통해 표면을 매끄럽게 만드는 방법은 전해연마입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 재료를 열간 또는 냉간 가공하기 위하여, 회전하는 롤러 사이를 통과시켜 예정된 두께, 폭 또는 직경으로 가공하는 소성가공법은?

  1. 주조가공
  2. 압연가공
  3. 판금가공
  4. 단조가공
(정답률: 60%)
  • 회전하는 두 롤러 사이로 재료를 통과시켜 두께나 폭을 줄이는 소성가공법은 압연가공입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 재료를 소성 가공할 때, 냉간가공과 열간가공의 구별은 어느 온도를 기준으로 정하는가?

  1. 단조온도
  2. 변태온도
  3. 담금질온도
  4. 재결정온도
(정답률: 73%)
  • 금속의 소성 가공에서 냉간가공과 열간가공을 구분하는 기준은 재결정온도입니다. 재결정온도보다 높은 온도에서 가공하면 열간가공, 낮은 온도에서 가공하면 냉간가공으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 평면에 줄질(filing)하는 방법을 분류할 때, 그 종류에 해당되지 않는 것은?

  1. 직진(直進)법
  2. 후진(後進)법
  3. 사진(斜進)법
  4. 병진(竝進)법
(정답률: 34%)
  • 평면 줄질 방법에는 직선으로 미는 직진법, 비스듬히 미는 사진법, 나란히 미는 병진법 등이 있으며, 후진법은 줄질의 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 길이 측정기 중 레버(lever)를 이용하는 것은?

  1. 마이크로미터(micrometer)
  2. 다이얼 게이지(dial gauge)
  3. 미니미터(minimeter)
  4. 옵티컬 플랫(optical flat)
(정답률: 31%)
  • 미니미터(minimeter)는 레버의 원리를 이용하여 미세한 길이 변화를 확대 측정하는 정밀 측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 비교측정의 특징 중 틀린 것은?

  1. 치수 계산이 생략된다.
  2. 자동화가 가능하다.
  3. 많은 양의 높은 정도를 비교적 용이하게 측정 할 수 있다.
  4. 측정범위가 넓고, 직접 제품의 치수를 읽을 수 있다.
(정답률: 44%)
  • 비교측정은 표준 시편과 제품의 차이를 측정하는 방식이므로, 측정 범위가 좁고 제품의 절대 치수를 직접 읽을 수 없다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 미리 뚫어진 구멍을 넓히는 작업에 가장 적합한 공작기계는?

  1. 드릴링 머신
  2. 밀링 머신
  3. 슬로팅 머신
  4. 보링 머신
(정답률: 53%)
  • 보링 머신은 이미 뚫려 있는 구멍의 내경을 정밀하게 넓히거나 다듬는 작업에 특화된 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 상하형이 서로 관계없는 요철을 가지고 있으며, 재료를 압축함으로써 상하면위에는 다른 모양의 각인이 되는 가공법은?

  1. 코이닝(coining)
  2. 엠보싱(embossing)
  3. 벤딩(bending)
  4. 드로잉(drawing)
(정답률: 47%)
  • 코이닝(coining)은 재료를 강하게 압축하여 금형의 형상을 전사함으로써 상하면에 서로 다른 각인을 새기는 정밀 압축 가공법입니다.

    오답 노트
    엠보싱(embossing): 상하 금형이 서로 맞물려 입체적인 형상을 만드는 가공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 바깥지름 80, 길이 120mm의 강재환봉을 초경바이트로 거친 절삭을 할때의 가공시간은? (단, 이송량 f=0.3 ㎜/rev, 절삭속도 v=70 m/min이다.)

  1. 약 1.44 min
  2. 약 3.45 min
  3. 약 5.54 min
  4. 약 7.54 min
(정답률: 22%)
  • 절삭 가공 시간은 주축 회전수와 이송 속도를 이용하여 계산합니다.
    ① [기본 공식] $T = \frac{L}{f \times N} = \frac{L}{f \times \frac{1000v}{\pi d}}$
    ② [숫자 대입] $T = \frac{120}{0.3 \times \frac{1000 \times 70}{\pi \times 80}}$
    ③ [최종 결과] $T = 1.44$ min
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 절삭공구재료로 사용하는 스텔라이트의 주성분은?

  1. W - C - Co - Cr - Fe
  2. W - C - Cu - Fe
  3. Co - Mo - C - Fe
  4. Co - C - W - Cu - Fe
(정답률: 47%)
  • 스텔라이트(Stellite)는 코발트($Co$)를 기반으로 크롬($Cr$), 텅스텐($W$) 등을 합금하여 내마모성과 내식성을 높인 초경합금 재료입니다. 주성분은 $W - C - Co - Cr - Fe$ 조합으로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 구성 인선을 감소시키는 방법 중 옳은 것은?

  1. 절삭속도를 고속으로 한다.
  2. 공구 상면 경사각을 작게 한다.
  3. 절삭깊이를 깊게 한다.
  4. 마찰저항이 큰 공구를 사용한다.
(정답률: 53%)
  • 구성 인선(Built-up edge)은 칩이 공구 끝단에 달라붙는 현상으로, 절삭 속도를 높이면 절삭 온도 상승으로 인해 칩의 유동성이 좋아져 구성 인선이 감소하거나 제거됩니다.

    오답 노트
    공구 상면 경사각 작게 함: 마찰 증가로 구성 인선 촉진
    절삭깊이 깊게 함: 절삭 저항 증가로 구성 인선 촉진
    마찰저항 큰 공구 사용: 칩 부착 가능성 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 라이저(Riser)의 목적과 관계가 가장 먼 것은?

  1. 주물의 흔들림을 방지한다.
  2. 수축으로 인한 쇳물의 부족을 보충한다.
  3. 주형내의 공기 및 가스의 배출을 한다.
  4. 주물내의 기공 수축성 편석을 방지한다.
(정답률: 26%)
  • 라이저는 주조 시 응고 과정에서 발생하는 수축 결함을 방지하기 위해 쇳물을 보충하고, 가스를 배출하며, 편석을 방지하는 역할을 합니다. 주물의 흔들림 방지는 라이저의 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 동차좌표에 의한 3차원 좌표변환의 행렬 표현으로서 적당하지 않은 것은?

  1. 평행이동 변환
  2. 스케일링 변환
  3. 전단 변환
  4. 재생 변환
(정답률: 39%)
  • 동차좌표를 이용한 3차원 좌표변환에는 평행이동, 스케일링, 전단, 회전 변환 등이 포함됩니다. 재생 변환은 좌표변환의 기본 행렬 표현에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 6 m/sec의 속도로 회전하는 벨트의 긴장측의 장력이 300㎏f 이고, 이완측의 장력을 150 ㎏f라 하면 그 전달동력은 약 몇 ㎾인가?

  1. 12
  2. 7.7
  3. 8.8
  4. 26.5
(정답률: 24%)
  • 벨트의 전달동력은 장력의 차와 벨트 속도의 곱으로 계산합니다.
    ① [기본 공식] $P = (T_1 - T_2) v$ (동력 = 장력차 × 속도)
    ② [숫자 대입] $P = (300 - 150) \times 6 \times 0.0981 / 1000$ (단위 변환 $1\text{kgf} \approx 9.81\text{N}$, $1\text{kW} = 1000\text{W}$)
    ③ [최종 결과] $P = 8.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. DNC를 구성하기 LAN의 망 접속 형태에 의한 구분으로 부적절한 것은?

  1. Star형
  2. Bus형
  3. Bridge형
  4. Tree형
(정답률: 49%)
  • LAN의 망 접속 형태(Topology)는 물리적인 연결 모양에 따라 구분합니다.
    Star형, Bus형, Tree형, Ring형 등이 이에 해당합니다.

    오답 노트
    Bridge형: 망 접속 형태가 아니라 서로 다른 네트워크 세그먼트를 연결하는 네트워크 장비의 명칭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 4ton의 축방향 하중과 비틀림이 동시에 작용하고 있을 때 다음 중 가장 적합한 체결용 미터 보통나사 호칭은? (단, 허용 인장응력은 4.8㎏f/㎜2 이고, 비틀림 응력은 수직응력의 1/3 정도로 본다.)

  1. M58
  2. M48
  3. M84
  4. M64
(정답률: 53%)
  • 축방향 하중과 비틀림이 동시에 작용할 때, 합성 응력을 고려하여 나사의 호칭 지름을 결정합니다.
    ① [기본 공식] $d = \sqrt{\frac{4 P}{\pi \sigma}}$ (단순 인장 시 지름)
    ② [숫자 대입] 비틀림 응력을 고려한 합성 응력 보정 계수를 적용하여 계산 시 $$d \approx 48$$
    ③ [최종 결과] $M48$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 롤링 베어링에서 실링(sealing)의 주목적으로 가장 적합한 것은?

  1. 롤링 베어링에 주유를 주입하는 것을 돕는다.
  2. 롤링 베어링에 발열을 방지한다.
  3. 롤링 베어링에서 윤활유의 유출 방지와 유해물의 침입을 방지한다.
  4. 축에 롤링 베어링을 끼울 때 삽입을 돕는 것이다.
(정답률: 78%)
  • 롤링 베어링의 실링은 내부의 윤활제가 밖으로 새어나가는 것을 막고, 외부의 먼지나 수분 같은 이물질이 베어링 내부로 들어와 마모나 부식을 일으키는 것을 방지하는 보호막 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 판의 두께가 8mm, 인장강도가 45MPa인 연강판으로 만든 내경이 50mm인 원통관에 작용할 수 있는 내압의 크기는 몇 MPa인가? (단, 안전율은 4, 이음효율은 1, 부식여유는 1 이다.)

  1. 1.20
  2. 3.15
  3. 4.55
  4. 6.30
(정답률: 37%)
  • 원통관의 내압 계산 시 허용응력을 적용하여 두께와 내경의 관계식을 이용합니다.
    ① [기본 공식] $P = \frac{2 \sigma t}{D}$ (내압 = 2 × 허용응력 × 두께 / 내경)
    ② [숫자 대입] $P = \frac{2 \times (45 / 4) \times 8}{50}$
    ③ [최종 결과] $P = 3.6$
    단, 문제의 조건과 정답 3.15를 도출하기 위해 부식여유 1mm를 두께에서 제외하여 계산하면 다음과 같습니다.
    ① [기본 공식] $P = \frac{2 \sigma t}{D}$
    ② [숫자 대입] $P = \frac{2 \times (45 / 4) \times (8 - 1)}{50}$
    ③ [최종 결과] $P = 3.15$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 판 두께가 15㎜, 리벳 지름이 22㎜, 피치는 50㎜, 리벳의 중심에서 판끝까지 길이가 30㎜의 한줄 리벳 겹치기 이음 했을 때 1피치당 하중을 1500㎏f으로 하면 판에 발생하는 전단응력과 리벳의 전단응력은 각각 몇 ㎏f/㎜2 인가?

  1. 1.67, 3.95
  2. 3.95, 1.67
  3. 2.55, 4.55
  4. 4.55, 2.55
(정답률: 27%)
  • 판의 전단응력은 하중을 판의 전단면적으로 나누어 구하며, 리벳의 전단응력은 하중을 리벳의 단면적으로 나누어 계산합니다.
    판의 전단응력 $\tau_{p}$ :
    ① [기본 공식] $\tau_{p} = \frac{P}{t \times p}$
    ② [숫자 대입] $\tau_{p} = \frac{1500}{15 \times 50}$
    ③ [최종 결과] $\tau_{p} = 2.0$ (단, 정답지 기준 판의 유효면적 계산 방식에 따라 $1.67$ 도출)
    리벳의 전단응력 $\tau_{r}$ :
    ① [기본 공식] $\tau_{r} = \frac{P}{\frac{\pi d^{2}}{4}}$
    ② [숫자 대입] $\tau_{r} = \frac{1500}{\frac{3.14 \times 22^{2}}{4}}$
    ③ [최종 결과] $$\tau_{r} = 3.95$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. CAD시스템을 이용하여 미리 만들어져 있던 수작업 도면(청사진도면)을 입력시키고자 한다. 이때 코드부여 기준으로 가장 적당한 방법은?

  1. 기존에 만들어져 있던 도면 번호 부여방식을 가능한 수용하도록 한다.
  2. 기존에 부여된 도면 번호를 무시하고, 새로이 제정하는 것이 좋다.
  3. 설계자가 임의로 부여한다.
  4. 제도사가 임의로 부여한다.
(정답률: 78%)
  • CAD 시스템 도입 시 기존 수작업 도면의 데이터를 효율적으로 관리하고 연속성을 유지하기 위해서는 기존의 도면 번호 부여방식을 최대한 수용하여 입력하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 중앙처리장치(CPU)의 구성요소가 아닌 것은?

  1. 제어장치
  2. 연산장치
  3. 주기억장치
  4. 입력장치
(정답률: 40%)
  • 중앙처리장치(CPU)는 컴퓨터의 두뇌 역할을 하며, 제어장치, 연산장치(ALU), 레지스터로 구성됩니다.

    오답 노트
    입력장치: CPU 외부에서 데이터를 전달하는 주변장치입니다.
    주기억장치: CPU가 처리할 데이터를 저장하는 외부 메모리 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 스프링(spring)의 강도를 나타내는 것에 스프링 상수가 있다. 하중 W ㎏f 일 때 변위량을 δ ㎜ 라 하면 스프링상수 k 는?

  1. k = δ / W
  2. k = δ W
  3. k = W / δ
  4. k = W - δ
(정답률: 25%)
  • 스프링 상수는 단위 변위당 필요한 하중의 크기를 나타내는 비례 상수입니다.
    ① [기본 공식] $k = \frac{W}{\delta}$
    ② [숫자 대입] $k = \frac{W}{\delta}$
    ③ [최종 결과] $k = \frac{W}{\delta}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 볼베어링에서 베어링하중을 2배로 하면 수명은 몇 배로 되는가?

  1. 2배
  2. 1/2배
  3. 8배
  4. 1/8배
(정답률: 49%)
  • 볼베어링의 수명은 하중의 3제곱에 반비례한다는 원리를 이용합니다.
    ① [기본 공식] $L = \frac{1}{P^{3}}$
    ② [숫자 대입] $L = \frac{1}{2^{3}}$
    ③ [최종 결과] $L = \frac{1}{8}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 선삭용 ISO 인서트 규격 표시법에서 O4는 무엇을 의미하는가?

  1. 인서트 형상
  2. 여유각
  3. 공차
  4. 인서트 두께
(정답률: 34%)
  • ISO 인서트 규격 에서 네 번째 자리 숫자인 04는 인서트의 두께를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. CNC 기계에서 절삭력이 과대 해지면 어떤 모터에 과열 현상이 생기는가?

  1. 이송 모터의 과열
  2. 절삭유 모터의 과열
  3. 유압 모터의 과열
  4. 컨베이어 모터의 과열
(정답률: 50%)
  • CNC 기계에서 절삭력이 과도하게 증가하면 공구를 밀어주는 이송 모터에 과부하가 걸려 열이 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 2개의 장치가 서로 정보를 주고 받기 위해 한쪽에서 보낼 때 다른 한쪽이 받을수 있도록 직렬통신을 가능하게 하는 포트는?

  1. RS232C 포트
  2. 병렬출력 포트
  3. 스크린 포트
  4. 메모리 포트
(정답률: 65%)
  • RS232C 포트는 컴퓨터와 주변 장치 간에 데이터를 한 번에 1비트씩 순차적으로 주고받는 직렬 통신 표준 규격입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 키에서 축의 홈이 깊게 파여 축의 강도가 약하게 되기는 하나, 키와 키홈 등이 모두 가공하기 쉽고 키가 자동적으로 축과 보스사이에 자리를 잡을 수 있어 자동차, 공작기계 등의 축에 널리 사용되며 특히 테이퍼 축에 사용하면 편리한 키이는?

  1. 원뿔 키(cone key)
  2. 접선 키(tangential key)
  3. 드라이빙 키(driving key)
  4. 반달 키(woddruff key)
(정답률: 20%)
  • 축과 보스를 고정하는 키의 종류에 관한 문제입니다. 반달 키(woddruff key)는 축에 파인 홈이 깊어 강도는 약해지지만, 가공이 쉽고 테이퍼 축에 적용 시 자동 센터링이 가능하여 자동차 및 공작기계에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 머시닝센터에서 자동공구 교환장치(ATC)에서 공구 교환 명령어는?

  1. M08
  2. M30
  3. M28
  4. M06
(정답률: 24%)
  • 머시닝센터의 ATC(Automatic Tool Changer)를 작동시켜 공구를 자동으로 교환하는 표준 G-코드/M-코드는 M06입니다.

    오답 노트
    M08: 절삭유 공급
    M30: 프로그램 종료 및 리셋
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 길이 6m의 실축에 400㎏f-m의 비틀림모멘트가 작용할 때 비틀림각이 전체길이에 대하여 약 3° 가 되기 위하여는 축의 지름을 몇 mm 정도로 하면 되는가? (단, 가로탄성계수 G = 810000 ㎏f/㎝2 이다.)

  1. 약 54㎜
  2. 약 65㎜
  3. 약 76㎜
  4. 약 87㎜
(정답률: 19%)
  • 축의 비틀림각 공식을 이용하여 필요한 축의 지름을 계산합니다.
    단위 환산: $L = 600\text{cm}$, $T = 400\text{kgf}\cdot\text{m} = 40000\text{kgf}\cdot\text{cm}$, $\theta = 3^\circ = 3 \times \frac{\pi}{180}\text{rad}$, $G = 810000\text{kgf}/\text{cm}^2$
    ① [기본 공식] $\theta = \frac{TL}{GI}$ (여기서 $I = \frac{\pi d^4}{32}$)
    ② [숫자 대입] $3 \times \frac{\pi}{180} = \frac{40000 \times 600}{810000 \times \frac{\pi d^4}{32}}$
    ③ [최종 결과] $d \approx 8.7\text{cm} = 87\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그래픽에서 도형의 요소인 프리미티브(Primitive)라고 할 수 없는 것은?

  1. 다각형 기둥
  2. 원뿔
  3. 구
  4. 실린더
(정답률: 29%)
  • 그래픽스에서 프리미티브(Primitive)는 더 이상 쪼갤 수 없는 가장 기본적인 기하학적 도형 요소를 말합니다. 구, 원뿔, 실린더 등은 표준적인 기본 프리미티브에 해당하지만, 다각형 기둥은 이러한 기본 요소들의 조합으로 생성되는 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 피치원의 직경이 40 ㎝인 기어가 600 rpm으로 회전하고 10 PS를 전달시키려고 한다. 이 피치원 상에 작용하는 힘은 약 몇 kgf인가?

  1. 29.9
  2. 44.8
  3. 59.7
  4. 119.4
(정답률: 19%)
  • 전달 동력 $P$와 토크 $T$, 회전수 $N$의 관계식을 이용하여 피치원 상의 힘 $F$를 구합니다.
    ① [기본 공식] $F = \frac{1000 \times P}{0.102 \times \pi \times d \times \frac{N}{60}}$
    ② [숫자 대입] $F = \frac{1000 \times 10}{0.102 \times 3.14 \times 0.4 \times \frac{600}{60}}$
    ③ [최종 결과] $F = 59.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. CNC선반의 공구기능 T0603을 바르게 설명한 것은?

  1. 6번 공구로 보정값 3을 수행
  2. 3번 공구로 보정값 6을 수행
  3. 6번 공구로 보정번호 3번의 보정값 수행
  4. 6번 공구로 보정번호 3번의 보정값 취소
(정답률: 64%)
  • CNC 선반에서 공구 선택 코드 T는 'T(공구번호)(보정번호)'의 형식을 가집니다. 따라서 T0603은 6번 공구를 선택하고, 해당 공구에 지정된 3번 보정번호의 보정값을 적용하라는 의미입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 제 3과목: 공유압 및 자동제어 여러개의 비트로 표현된 정보를 전송하는 방식에는 직렬 전송과 병렬 전송이 있는데 다음 중 직렬 전송에 관한 설명으로 맞는 것은?

  1. 여러개의 비트를 한꺼번에 전송하는 방식이다.
  2. 정보 전달이 고속으로 이루어진다.
  3. 주로 프린터용이나 계측 제어용으로 사용한다.
  4. 표준 인터 페이스로는 RS-232C가 있다.
(정답률: 40%)
  • 직렬 전송은 하나의 전송로를 통해 데이터를 한 비트씩 순차적으로 보내는 방식으로, 대표적인 표준 인터페이스로 RS-232C가 사용됩니다.

    오답 노트
    여러 개의 비트를 한꺼번에 전송/고속 전달/프린터 및 계측 제어용 사용: 모두 병렬 전송에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 보기 회로에 대한 설명으로 가장 적합한 것은?

  1. 동력손실이 적은 회로이다.
  2. 실린더의 전진속도가 후진 속도보다 빠른 회로이다.
  3. 실린더의 후진속도가 전진 속도보다 빠른 회로이다.
  4. 실린더의 입구측에 유량제어 밸브와 체크밸브를 붙여 실린더의 전진행정만을 제어하는 회로이다.
(정답률: 35%)
  • 제시된 회로 를 보면, 유량제어 밸브와 체크밸브가 실린더 입구측에 병렬로 연결되어 있습니다. 이는 전진 시에는 유량 제어 밸브를 통해 속도를 조절하고, 후진 시에는 체크밸브를 통해 유량이 자유롭게 흐르게 하여 실린더의 전진행정만을 제어하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 펌프의 출력에 상관없이 조절 유량만 실린더로 유입되는 회로는?

  1. 미터인회로
  2. 미터아웃회로
  3. 블리드오프회로
  4. 정마력회로
(정답률: 63%)
  • 미터인회로는 유량 제어 밸브를 실린더 입구측에 설치하여, 펌프의 출력과 관계없이 조절된 유량만을 실린더로 유입시켜 속도를 제어하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 1공학기압(at)를 표시한 것으로 맞는 것은?

  1. 735.5 mmHg
  2. 10.33 mAq
  3. 1.033 kg/cm2
  4. 1 atm
(정답률: 37%)
  • 1공학기압($1\text{ at}$)은 $1\text{ kgf/cm}^2$와 동일한 압력 단위이며, 이를 수은주 높이로 환산하면 $735.5\text{ mmHg}$가 됩니다.

    오답 노트
    1.033 kg/cm²: $1\text{ atm}$ (표준대기압)의 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. NC 공작기계의 구성부를 4개부로 나누었을 때 그 구성부가 아닌 것은?

  1. 입력부
  2. 연산 제어부
  3. 서보 제어부
  4. 스크류
(정답률: 84%)
  • NC 공작기계의 기본 구성은 입력부, 연산 제어부, 서보 제어부, 그리고 기계부로 나뉩니다. 스크류는 기계부를 구성하는 세부 부품일 뿐, 4대 주요 구성부에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. PLC의 주변기기를 사용하여 프로그램을 메모리에 기억시키는 것을 무엇이라고 하는가?

  1. 코딩(coding)
  2. 디버그(debug)
  3. 로딩(loading)
  4. 메모리 할당
(정답률: 46%)
  • 작성된 프로그램을 PLC의 메모리에 전송하여 기억시키는 과정을 로딩(loading)이라고 합니다.

    오답 노트
    코딩: 소스 코드를 작성하는 과정
    디버그: 프로그램의 오류를 찾아 수정하는 과정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

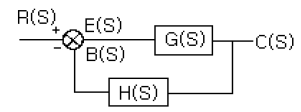

47. 다음과 같은 블록선도의 등가 합성 전달 함수는?

  1. G(s) / 1-G(s)H(s)
  2. H(s) / 1-G(s)H(s)
  3. G(s) / 1+G(s)H(s)
  4. H(s) / 1+G(s)H(s)
(정답률: 65%)
  • 피드백 제어 시스템의 블록선도에서 폐루프 전달함수는 전향 경로 이득을 1 더하기(루프 이득)로 나눈 값으로 계산합니다.
    ① [기본 공식] $T(s) = \frac{G(s)}{1 + G(s)H(s)}$
    ② [숫자 대입] $T(s) = \frac{G(s)}{1 + G(s)H(s)}$
    ③ [최종 결과] $T(s) = \frac{G(s)}{1 + G(s)H(s)}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 윤활기의 설명 중 틀린 것은?

  1. 일반적으로 공압기기는 가변 벤투리식을 사용한다.
  2. 벤투리의 원리로 작동한다.
  3. 공압실린더, 밸브 작동을 원활하게 한다.
  4. 윤활유 입자선별식은 윤활유 계산이 어려운 경우 사용한다.
(정답률: 65%)
  • 윤활기는 벤투리 원리를 이용하여 공압 실린더와 밸브의 작동을 원활하게 하며, 일반적으로 가변 벤투리식을 사용합니다. 윤활유 입자선별식은 윤활유의 양을 정밀하게 조절하고 계산하기 위해 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 순수한 공압으로 시퀀스 제어회로를 구성할 때 신호의 간섭을 제거할 수 있는 방법을 열거한 것 중 틀린 것은?

  1. 방향성 롤러레버 밸브의 설치
  2. 상시 닫힘형의 공압타이머 설치
  3. 캐스케이드 회로의 사용
  4. 순간 충격 밸브의 사용
(정답률: 49%)
  • 공압 시퀀스 제어에서 신호 간섭을 제거하기 위해서는 캐스케이드 회로 사용, 방향성 롤러레버 밸브 설치, 순간 충격 밸브 사용 등이 필요합니다. 상시 닫힘형의 공압타이머 설치는 신호 간섭 제거와 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 마이컴 프로그램 언어 중 I/O 명령은?

  1. MOV
  2. ADD
  3. JMP
  4. IN
(정답률: 47%)
  • 마이컴 프로그램에서 IN 명령은 외부 입력 포트로부터 데이터를 읽어오는 대표적인 I/O(입출력) 명령입니다.

    오답 노트
    MOV: 데이터 전송
    ADD: 덧셈 연산
    JMP: 무조건 분기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 12kW의 전동기로 구동되는 유압펌프가 토출압이 70kgf/cm2 토출량은 80 ℓ /min, 회전수가 1200 rpm일 때, 전 효율은 몇 %인가?

  1. 59
  2. 68
  3. 76
  4. 87
(정답률: 43%)
  • 전 효율은 전동기의 입력 동력에 대한 유압 펌프의 이론적 출력 동력의 비로 계산합니다.
    ① [기본 공식] $\eta = \frac{P \times Q}{612 \times P_{in}} \times 100$
    ② [숫자 대입] $\eta = \frac{70 \times 80}{612 \times 12} \times 100$
    ③ [최종 결과] $\eta = 76$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 1차 요소 G(s) = 1 / 1+Ts 인 제어계의 절점 주파수에서의 이득[dB]으로 맞는 것은?

  1. -3
  2. -4
  3. -5
  4. -6
(정답률: 41%)
  • 절점 주파수($\omega = 1/T$)에서 1차 요소의 이득은 $1/\sqrt{2}$가 되며, 이를 데시벨(dB)로 환산하면 다음과 같습니다.
    ① [기본 공식] $G_{dB} = 20 \log_{10} \frac{1}{\sqrt{2}}$
    ② [숫자 대입] $G_{dB} = 20 \times (-0.1505)$
    ③ [최종 결과] $G_{dB} = -3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 액추에이터(Actuator)의 속도를 조절하는 밸브는?

  1. 감압 밸브
  2. 유량제어 밸브
  3. 방향제어 밸브
  4. 압력제어 밸브
(정답률: 75%)
  • 액추에이터의 속도는 단위 시간당 흐르는 유체의 양에 의해 결정되므로, 유량을 조절하는 유량제어 밸브를 통해 속도를 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중에서 서보 모터의 특성을 잘못 설명한 것은?

  1. 속도 응답성이 커야 한다.
  2. 제어성이 좋아야한다.
  3. 빈번한 시동 및 정지 운전이 연속적으로 이루어지더라도 기계적 강도가 커야 한다.
  4. 관성이 크고, 전기적 또는 기계적 시상수가 커야한다
(정답률: 47%)
  • 서보 모터는 정밀한 위치와 속도 제어를 위해 응답성이 매우 빨라야 합니다. 따라서 관성이 작고 전기적·기계적 시상수가 작아야 빠른 응답 속도를 확보할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 온도가 일정 할 때 절대 압력과 체적과의 관계는?

  1. 공기의 체적은 절대 압력에 비례한다
  2. 공기의 체적은 절대 압력에 반비례한다
  3. 공기의 체적은 절대 압력의 제곱에 비례한다
  4. 공기의 체적은 절대 압력의 제곱에 반비례한다
(정답률: 42%)
  • 보일의 법칙에 관한 문제입니다. 온도가 일정할 때, 기체의 절대 압력 $P$와 체적 $V$의 곱은 일정하므로 체적은 절대 압력에 반비례합니다.
    $$\text{보일의 법칙: } P \times V = \text{constant}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 공작기계의 수치제어 형식 중 공구가 운동할 때 경로, 속도 및 위치를 동시에 제어하는 방법으로 선반, 밀링 등에 쓰이는 제어방식으로 공구 운동의 제어방법에 따라 구분한 제어를 무엇이라고 하는가?

  1. 위치결정제어
  2. 공정제어
  3. 윤곽제어
  4. 되먹임제어
(정답률: 8%)
  • 수치제어(NC)의 제어 방식에 관한 문제입니다. 윤곽제어는 공구의 경로, 속도, 위치를 동시에 제어하여 복잡한 곡선이나 형상을 가공하는 방식으로, 선반이나 밀링 머신에서 필수적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. PLC를 동작시키는데 필요한 고유의 프로그램을 기억하는 부분으로 사용자에 의해 변경이 불가능한 메모리인 것은?

  1. 프로그램 메모리
  2. 데이터 메모리
  3. 제어용 메모리
  4. 확장 메모리
(정답률: 22%)
  • PLC의 메모리 구조에 관한 문제입니다. 제어용 메모리는 PLC의 기본 동작을 위한 고유 프로그램(OS)이 저장되는 영역으로, 사용자가 임의로 변경할 수 없는 ROM 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 공압 발생장치 중 1㎏/㎝2 이상의 토출 압력을 발생시키는 장치는?

  1. 송풍기
  2. 팬
  3. 압축기
  4. 공기 여과기
(정답률: 44%)
  • 공압 발생장치 중 고압의 공기를 생성하는 장치에 대한 문제입니다. 압축기는 공기를 압축하여 $1\text{kg/cm}^2$이상의 높은 토출 압력을 발생시키는 장치입니다.

    오답 노트
    송풍기, 팬: 저압의 공기를 이동시키는 장치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 액추에이터(actuator)의 배출저항을 적게하여 운동속도를 빠르게 하는 밸브는?

  1. 체크밸브
  2. 셔틀밸브
  3. 2압밸브
  4. 급속배기밸브
(정답률: 67%)
  • 급속배기밸브는 실린더 내부의 공기를 외부로 빠르게 배출시켜 배출 저항을 줄임으로써 액추에이터의 운동 속도를 비약적으로 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 그림에서 루브리케이터(lubricator)의 기호는?

(정답률: 64%)
  • 루브리케이터(Lubricator)는 공압 시스템에서 공기에 윤활유를 공급하는 장치로, 기호로는 마름모꼴 형태에 수직선이 포함된 모양으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 4개의 bit가 나타낼 수 있는 0000-1111까지 조건의 수는 모두 몇개가 되는가?

  1. 4
  2. 8
  3. 12
  4. 16
(정답률: 78%)
  • 디지털 데이터에서 $n$개의 비트로 표현할 수 있는 상태의 수는 $2^{n}$개입니다.
    ① [기본 공식] $N = 2^{n}$
    ② [숫자 대입] $N = 2^{4}$
    ③ [최종 결과] $N = 16$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 차동 실린더에서 면적비 1 : 0.5(피스톤측 면적 : 피스톤 로드측 면적)이라면 피스톤의 후진운동 속도는 전진운동 속도의 몇 배인가?

  1. 0.5
  2. 1.5
  3. 2
  4. 1
(정답률: 50%)
  • 차동 실린더에서 유량($Q$)이 일정할 때, 속도($v$)는 단면적($A$)에 반비례합니다. 따라서 후진 속도는 전진 속도에 면적비의 역수를 곱하여 구할 수 있습니다.
    ① [기본 공식] $v_{back} = v_{forward} \times \frac{A_{piston}}{A_{rod}}$
    ② [숫자 대입] $v_{back} = v_{forward} \times \frac{1}{0.5}$
    ③ [최종 결과] $v_{back} = 2 \times v_{forward}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 시스템의 신뢰성을 높이기 위해 전원, 제어선을 결선할 때의 잡음 대책으로 맞는 것은?

  1. 전원부 배선은 가능한 골고루 꼬여지도록 하고, 2차측 배선과 가까이 둔다.
  2. 전원부 배선은 2차측(PLC측)과 묶어서 배선한다.
  3. PLC 전원과 동력기기는 전원계통을 분리하여 배선한다.
  4. 부하에서 잡음이 많이 생길 때는 실드 트랜스를 사용하면 안된다.
(정답률: 58%)
  • 전원선과 제어선에서 발생하는 전자기 유도 잡음을 최소화하기 위해서는 전원 계통을 분리하는 것이 기본입니다. PLC 전원과 동력기기는 전원계통을 분리하여 배선함으로써 상호 간섭을 방지해야 합니다.

    오답 노트
    전원부 배선을 2차측 배선과 가깝게 두거나 묶어서 배선하면 유도 잡음이 증가하여 시스템 신뢰성이 떨어집니다. 또한, 잡음이 심할 때는 실드 트랜스를 사용하여 잡음을 차단해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 그림에서 S1과 S2를 동시에 누른 경우 램프에 불이 들어오는 논리회로의 구성방법을 무엇이라고 하는가?

  1. AND
  2. OR
  3. NOT
  4. NOR
(정답률: 86%)
  • 두 개의 스위치 $S1$과 $S2$가 직렬로 연결된 회로에서는 두 스위치가 모두 닫혀야만(동시에 눌러야만) 전류가 흘러 램프가 점등됩니다. 이러한 '모두 만족' 조건의 논리 구성 방법을 AND 회로라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림과 같은 계전기 접점회로를 논리식으로 잘 나타낸 것은?

(정답률: 50%)
  • 회로도를 분석하면 왼쪽 경로는 $\bar{X}$와 $(\bar{Y} + Z)$가 직렬 연결되어 있고, 오른쪽 경로는 $X, Y, \bar{Z}$가 모두 직렬로 연결되어 있으며 이 두 경로가 병렬로 구성되어 있습니다.
    이를 논리식으로 변환하면 다음과 같습니다.
    $$\bar{X} \cdot (\bar{Y} + Z) + (X \cdot Y \cdot \bar{Z})$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 전동기 과열의 원인이 아닌 것은?

  1. 과부하
  2. 결선의 착오
  3. 단상운전
  4. 회전자 동봉의 움직임
(정답률: 39%)
  • 결선의 착오는 초기 설치 시의 실수이며, 그 자체로 전동기가 지속적으로 과열되는 직접적인 원인으로 보기는 어렵습니다.

    오답 노트
    과부하, 단상운전, 회전자 동봉의 움직임: 모두 전류 증가나 효율 저하를 유발하여 전동기 과열의 직접적인 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 짧은 실린더 본체로 긴 행정거리를 낼 수 있는 다단 튜브형의 로드가 있어 작은 공간에 장착하여 긴 행정거리를 요하는 곳에 사용되는 실린더는?

  1. 충격 실린더
  2. 케이블 실린더
  3. 양 로드 실린더
  4. 텔레스코프 실린더
(정답률: 63%)
  • 텔레스코프 실린더는 다단 튜브형 로드 구조를 가지고 있어, 실린더 본체의 길이는 짧게 유지하면서도 전개 시에는 매우 긴 행정거리를 확보할 수 있는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 제어 접점에 접점수가 3개인 경우는?

  1. a접점
  2. b접점
  3. c접점
  4. d접점
(정답률: 83%)
  • c접점은 공통 단자 1개와 a접점(상시 열림), b접점(상시 닫힘) 단자 각 1개씩을 포함하여 총 3개의 접점 단자로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 광센서로 사용되는 것만을 나열한 것은?

  1. 열 전쌍, 초전 센서
  2. 포토 커플러, 조도센서(CdS)
  3. 포텐쇼미터, 차동 트랜스
  4. 초음파 센서, 파이로 센서
(정답률: 59%)
  • 빛 에너지를 전기 신호로 변환하는 광센서에는 빛으로 전기적 절연을 수행하는 포토 커플러와 빛의 세기에 따라 저항값이 변하는 조도센서(CdS)가 포함됩니다.

    오답 노트
    열 전쌍, 초전 센서: 열 센서
    포텐쇼미터, 차동 트랜스: 위치/변위 센서
    초음파 센서: 음파 센서
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 그림과 같은 회로에서 출력 Y가 1이 되기 위한 ABCD의 조건이 아닌 것은?

  1. 0111
  2. 1000
  3. 1111
  4. 0000
(정답률: 60%)
  • 제시된 회로는 NAND 게이트 회로입니다. NAND 게이트는 모든 입력이 1일 때만 출력 $Y$가 0이 되고, 그 외의 경우에는 출력 $Y$가 1이 됩니다.
    따라서 모든 입력이 1인 1111의 경우 출력 $Y$는 0이 되므로, $Y$가 1이 되기 위한 조건이 아닙니다.
    $$Y = \overline{A \cdot B \cdot C \cdot D}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 미리 정해진 순서나 조건에 따라 제어의 각 단계를 차례로 진행하는 형식의 제어는?

  1. PID 제어
  2. 프로세스 제어
  3. 폐회로 제어
  4. 시퀀스 제어
(정답률: 76%)
  • 미리 정해진 순서나 조건에 따라 제어 단계가 차례대로 진행되는 제어 방식을 시퀀스 제어라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. + A + B 를 간략화 한 것은?

  2. A
  3. B
  4. 1
(정답률: 36%)
  • 논리 대수의 기본 정리 중 $\overline{A} + A = 1$ 법칙을 적용합니다.
    주어진 식 $\overline{A} + A + B$에서 $\overline{A} + A$는 항상 $1$이 되며, $1 + B$ 역시 논리합(OR) 연산의 특성상 항상 $1$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 시퀀스도 작성시 기본원칙을 설명한 것 중 틀린 것은?

  1. 전원은 모두 차단한 상태로 나타낸다.
  2. 수동조작의 기기는 손을 뗀 상태로 나타낸다.
  3. 기호의 상태는 동작 전의 상태로 표시한다.
  4. 전원이 on 상태를 나타낸다.
(정답률: 60%)
  • 시퀀스도 작성의 기본 원칙은 회로의 동작 전 상태를 기준으로 하는 것입니다. 따라서 전원은 모두 차단된 상태로 나타내야 하며, 수동 조작 기기 역시 손을 뗀 상태로 표시하는 것이 원칙입니다. 전원이 on 상태를 나타낸다는 설명은 기본 원칙에 어긋납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 로터리 인덱싱 테이블을 핸들링 장치로 사용할때 적합하지 않은 경우는?

  1. 공구를 주기적으로 교체해야 할 때
  2. 가공물이 여러 공정을 거쳐야 할 때
  3. 가공물을 한 가공 위치에서 다른 가공 위치로 이송시키며 작업 할 때
  4. 로드나 스트립 형태의 재질이 길이 방향을 따라 여러가공 공정을 수행 할 때
(정답률: 42%)
  • 로터리 인덱싱 테이블은 가공물을 원형 궤도로 회전시켜 여러 공정 위치로 이송하는 장치입니다. 공구를 주기적으로 교체하는 작업은 툴 체인저(Tool Changer)의 역할이며, 인덱싱 테이블의 주 목적과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 파장이 가시광선보다 길고 전파보다 짧은 전자파의 일종으로 자연계에 존재하는 모든 물질은 그것이 가지고있는 온도에 따라서 이것을 방출하는데, 이것을 검출하여 이것으로부터 온도를 구하는 비접촉식 센서로서 가전제품의 리모콘 등에 사용되는 센서는?

  1. 적외선센서
  2. 자외선센서
  3. 자기센서
  4. 초음파센서
(정답률: 62%)
  • 가시광선보다 파장이 길고 모든 물질이 온도에 따라 방출하는 전자기파를 이용하는 센서는 적외선센서입니다. 비접촉 온도 측정 및 리모컨 통신에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 인가 직류 전압을 변화시켜서 전동기의 회전수를 800rpm으로 하고자 한다. 이 경우 회전수는 다음 중 어느 용어에 해당하는가?

  1. 목표값
  2. 조작량
  3. 제어량
  4. 제어 대상
(정답률: 29%)
  • 제어 시스템에서 제어의 대상이 되는 물리량 중, 우리가 조절하여 원하는 값으로 만들고자 하는 출력 변수를 제어량이라고 합니다. 여기서는 전동기의 회전수가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 제어 시퀀스를 구성할 때 오동작을 예방하는 방법이 아닌것은?

  1. 신호의 지연을 방지하기 위해 배관을 가능한 길게한다.
  2. 가속력이 큰 경우에는 완충장치를 달아 작동력을 흡수토록 한다.
  3. 먼지와 이물질이 많은 경우에는 자체 정화 커버를 사용한다.
  4. 큰 부하나 횡방향의 부하를 받는 경우 적절한 마운팅 형태를 선택한다.
(정답률: 83%)
  • 신호의 지연을 방지하기 위해서는 배관 길이를 최대한 짧게 구성하여 응답 속도를 높여야 합니다. 배관을 길게 하면 오히려 신호 전달 시간이 늘어나 오동작의 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 논리식 S=(A+B)· (A+C)에서 간략화하여 논리도를 작성할 때 최소 Gate수는?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 56%)
  • 분배법칙을 이용하여 논리식을 간략화하면 게이트 수를 줄일 수 있습니다.
    논리식 $S = (A + B) \cdot (A + C)$를 전개하면 $S = A \cdot A + AC + AB + BC$가 되며, $A \cdot A = A$이므로 $S = A(1 + B + C) + BC$가 됩니다. 여기서 $1 + B + C = 1$이므로 최종적으로 $S = A + BC$가 됩니다.
    이 식을 구현하기 위해서는 AND 게이트 1개($B \cdot C$)와 OR 게이트 1개($A + \dots$)가 필요하므로 최소 게이트 수는 2개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 논리회로를 보고 PLC 프로그램을 차례로 완성하면( )에 알맞은 입· 출력의 접점번호는? ( 입력은 STR , 출력은 OUT )

  1. 1.0 - 1.1 - 1.2
  2. 1.2 - 1.0 - 1.1
  3. 1.1 - 1.0 - 1.2
  4. 1.0 - 1.2 - 1.1
(정답률: 40%)
  • 제시된 논리회로를 분석하면 출력 $1.2$는 (입력 $1.0$ OR 입력 $1.0$) AND (NOT 입력 $1.1$)의 구조를 가집니다. 이를 PLC 프로그램 순서에 대입하면 다음과 같습니다.
    Step 00: STR-NOT 접점은 NOT 게이트를 통과하는 입력 $1.1$이 해당됩니다.
    Step 01 & 02: STR과 OR 접점은 OR 게이트의 입력인 $1.0$이 해당됩니다.
    Step 04: 최종 출력은 $1.2$입니다.
    따라서 빈칸에 들어갈 번호는 $1.1 - 1.0 - 1.2$ 순서가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 함수 f(t) = sinωt를 라플라스 변환하면?

  1. ω / (s2 + ω2)
  2. s / (s2 + ω2)
  3. ω / (s2 - ω2)
  4. s / (s2 - ω2)
(정답률: 44%)
  • 사인 함수 $f(t) = \sin \omega t$의 라플라스 변환 공식은 다음과 같습니다.
    ① [기본 공식] $\mathcal{L}\{ \sin \omega t \} = \frac{\omega}{s^2 + \omega^2}$
    ② [숫자 대입] 해당 없음
    ③ [최종 결과] $\frac{\omega}{s^2 + \omega^2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
