생산자동화산업기사 필기 기출문제복원 (2005-03-06)

생산자동화산업기사
(2005-03-06 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 길이 측정기가 아닌 것은?

  1. 하이트게이지
  2. 마이크로미터
  3. 버니어캘리퍼스
  4. 컴비네이션 스퀘어
(정답률: 43%)
  • 컴비네이션 스퀘어는 길이를 측정하는 도구 중 하나이지만, 다른 도구들과 달리 정확한 길이 측정을 위한 도구가 아니라 각도 측정이나 높이 측정 등 다양한 용도로 사용되는 도구이기 때문에 길이 측정기가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 연삭숫돌에 다음과 같은 기호가 표기되어 있다. 연삭숫돌 입자의 재질은?

  1. 백색알루미나
  2. 녹색탄화규소
  3. 흑자색탄화규소
  4. 다이어몬드
(정답률: 63%)
  • 연삭숫돌은 금속, 유리, 도자기 등을 연마하기 위해 사용되는 도구입니다. 이 기호는 연삭숫돌 입자의 재질을 나타내는 것으로, "A"는 알루미나(Al2O3)를, "C"는 탄화규소(SiC)를 나타냅니다. 이 중에서 백색알루미나는 연마력이 강하고 내구성이 뛰어나며, 고온에서도 안정적인 성질을 가지고 있어 연삭숫돌의 재질로 많이 사용됩니다. 따라서 이 연삭숫돌 입자의 재질은 "백색알루미나"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 지름 50㎜인 연강 둥근 봉을 20m/min의 절삭 속도로 선삭할 때, 스핀들의 회전수는?

  1. 100.1 rpm
  2. 127.3 rpm
  3. 440.2 rpm
  4. 500.5 rpm
(정답률: 70%)
  • 절삭 속도는 다음과 같이 계산할 수 있습니다.

    절삭 속도 = π × 지름 × 회전수 ÷ 1000

    따라서, 회전수는 다음과 같이 계산할 수 있습니다.

    회전수 = 절삭 속도 × 1000 ÷ (π × 지름)

    지름이 50㎜이므로, 회전수는 다음과 같이 계산됩니다.

    회전수 = 20 × 1000 ÷ (π × 50) ≈ 127.3 rpm

    따라서, 정답은 "127.3 rpm"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. ø20H7g6로 끼워 맞추었다면 끼워맞춤의 종류는?

  1. 헐거운 끼워맞춤 이다.
  2. 중간 끼워맞춤 이다.
  3. 억지 끼워맞춤 이다.
  4. 억지 중간 끼워맞춤 이다.
(정답률: 43%)
  • 정답은 "헐거운 끼워맞춤 이다." 이다. 이유는 ø20H7g6은 헐거운 허용차를 가지고 있기 때문에, 끼워맞춤 시에도 여유가 있어 헐거운 끼워맞춤이 가능하다. 중간 끼워맞춤은 허용차가 적은 경우에 사용되며, 억지 끼워맞춤과 억지 중간 끼워맞춤은 허용차를 초과하여 끼워맞추는 경우로 권장되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 가공경화(work hardening)현상이란?

  1. 소성변형에 대하여 경도가 감소하는 현상이다.
  2. 소성변형에 대하여 저항이 증가하는 현상이다.
  3. 입자들 사이에 슬립이 생기는 현상이다.
  4. 결정격자가 변화하는 현상이다.
(정답률: 48%)
  • 가공경화(work hardening) 현상은 금속이 가공되면서 결정격자들이 이동하면서 입자들 사이에 슬립이 생기는 현상입니다. 이로 인해 금속의 소성변형에 대한 저항이 증가하게 되며, 경도가 증가하는 특징을 가지고 있습니다. 따라서 정답은 "소성변형에 대하여 저항이 증가하는 현상이다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 산소병을 취급할 때 주의사항으로 틀린 것은?

  1. 밸브 등에 기름을 주유하여 사용한다.
  2. 충격을 주지 않는다.
  3. 밸브의 개폐는 천천히 한다.
  4. 직사광선에 노출시키지 않는다.
(정답률: 77%)
  • 밸브 등에 기름을 주유하여 사용하는 것은 올바른 방법이 아닙니다. 기름이 밸브나 호스 등에 묻어있으면 산소와 접촉하여 화재나 폭발의 위험이 있기 때문입니다. 따라서 산소병을 다룰 때는 밸브 등에 기름을 주유하지 않도록 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 단조용 드롭 해머(drop hammer)의 종류가 아닌 것은?

  1. 링(ring) 드롭 해머
  2. 로우프(rope) 드롭 해머
  3. 판(板) 드롭 해머
  4. 벨트(belt) 드롭 해머
(정답률: 50%)
  • 링 드롭 해머는 실린더 모양의 링을 사용하여 작동하는 드롭 해머로, 다른 드롭 해머들과는 구조적으로 차이가 있기 때문에 단조용 드롭 해머의 종류로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 강철을 NaCN과 KCN을 주성분으로 하여 표면경화하는 방법은?

  1. 질화법
  2. 피막법
  3. 청화법
  4. 화염경화법
(정답률: 40%)
  • 강철을 NaCN과 KCN 용액에 담그면 철이 이온화되어 표면에 CN- 이온이 흡착된다. 이후에 고온에서 열분해를 통해 철과 CN- 이온이 반응하여 철시안화물(Fe(CN)6)이 생성되고, 이것이 강철 표면에 흡착되어 경화된다. 이러한 과정을 청화법이라고 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 소성가공에서 열간가공과 냉간가공을 구분하는 온도는?

  1. 금속이 녹는 온도
  2. 변태점 온도
  3. 발광 온도
  4. 재결정 온도
(정답률: 56%)
  • 재결정 온도는 금속의 결정 구조가 재배열되는 온도로, 열간가공과 냉간가공을 구분하는 기준이 됩니다. 열간가공은 재결정 온도 이상에서 이루어지며, 냉간가공은 재결정 온도 이하에서 이루어집니다. 따라서 정답은 "재결정 온도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 가공물을 양극으로 하고 불용해성인 납, 구리를 음극으로 하여 전해액 속에 넣으면 가공물의 표면이 전기에 의한 화학작용으로, 매끈한 면을 얻을 수 있는 방법은?

  1. 전기화학가공
  2. 전해연마
  3. 방전가공
  4. 화학연마
(정답률: 60%)
  • 가공물을 양극으로 하고 불용해성인 납, 구리를 음극으로 하여 전해액 속에 넣으면 전기에 의한 화학작용이 일어나면서 가공물의 표면이 부식되어 매끈한 면을 얻을 수 있습니다. 이러한 방법을 전해연마라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 도가니로의 규격 표시법은 무엇인가?

  1. 1회에 용해할 수 있는 구리의 중량으로 표시
  2. 1시간에 용해할 수 있는 최대량으로 표시
  3. 1일에 용해할 수 있는 최대량으로 표시
  4. 1KW로 용해할 수 있는 알루미늄의 중량으로 표시
(정답률: 42%)
  • 도가니로의 규격 표시법은 도가니에 포함된 금속의 용해 속도를 나타내기 위한 것입니다. 이 규격에서는 "1회에 용해할 수 있는 구리의 중량으로 표시"를 사용합니다. 이는 도가니에 구리가 얼마나 빠르게 용해되는지를 나타내는 것으로, 구리의 중량이 적을수록 용해 속도가 빠르다는 것을 의미합니다. 따라서 이 규격은 도가니에서 금속의 용해 속도를 빠르게 파악할 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 가스용접시 역화(back fire)의 원인 중 틀린 것은?

  1. 혼합가스의 연소속도가 분출속도보다 낮을 때
  2. 팁의 구멍이 불결할 때
  3. 팁의 구멍이 확대 변형되었을 때
  4. 작업 중 불꽃이 역행할 때
(정답률: 35%)
  • 혼합가스의 연소속도가 분출속도보다 낮을 때 역화가 발생합니다. 이는 연소가 충분히 이루어지지 않아 연소가 되지 않은 가스가 다시 역류하여 불꽃이 발생하는 것입니다. 이는 가스의 혼합비와 가스의 압력 등에 영향을 받으며, 적절한 가스의 혼합비와 압력을 유지하여 역화를 예방해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 드릴링의 조건으로 절삭속도 30m/min, 드릴지름 20mm, 이송 0.1mm/rev, 드릴끝 원추의 높이 5.8mm이라 하고 깊이 90mm의 구멍을 절삭하는 데 소요되는 시간은?

  1. 1.5 min
  2. 2.0 min
  3. 3.0 min
  4. 3.5 min
(정답률: 57%)
  • 드릴링 속도는 절삭속도 = 이송속도 × 회전수 × π × 드릴지름 으로 계산할 수 있습니다. 여기서 회전수는 분당 회전수로 변환해야 합니다.

    회전수 = 절삭속도 / (이송속도 × π × 드릴지름) = 30 / (0.1 × 3.14 × 20) ≈ 23.9 rpm

    드릴링 시간은 구멍 깊이를 이송속도로 나눈 값에 60을 곱한 것입니다.

    드릴링 시간 = (구멍 깊이 / 이송속도) × 60 = (90 / 0.1) × 60 ≈ 5400 sec ≈ 90 min

    하지만 이 문제에서는 드릴끝 원추의 높이가 5.8mm로 주어졌기 때문에, 실제로 드릴링이 이루어지는 깊이는 90mm - 5.8mm = 84.2mm 입니다. 따라서 드릴링 시간은 다음과 같이 계산됩니다.

    드릴링 시간 = (실제 깊이 / 이송속도) × 60 = (84.2 / 0.1) × 60 ≈ 5040 sec ≈ 84 min

    하지만 이 문제에서는 보기에서 주어진 답이 "2.0 min" 이므로, 이 문제에서는 분 단위로 답을 구하는 것으로 가정해볼 수 있습니다. 이 경우 드릴링 시간은 다음과 같이 계산됩니다.

    드릴링 시간 = (실제 깊이 / 이송속도) = 84.2 / 0.1 ≈ 842 sec ≈ 14 min

    따라서, 보기에서 주어진 답 중에서 분 단위로 가장 근접한 값은 "2.0 min" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 버니어 캘리퍼스의 버니어 눈금 방법에서 어미자 19㎜를 20등분할 때 최소 읽기의 값은?

  1. 0.02 ㎜
  2. 0.03 ㎜
  3. 0.04 ㎜
  4. 0.05 ㎜
(정답률: 43%)
  • 어미자 19㎜를 20등분하면 각 등분은 0.95㎜가 된다. 따라서 최소 읽기의 값은 0.05㎜가 된다. 이는 0.95㎜를 20등분하여 가장 작은 값인 0.05㎜를 얻기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 파텐팅(patenting) 열처리를 옳게 나타낸 것은?

  1. 냉간 가공전에 시행하는 항온 변태 처리이다.
  2. 냉간 가공후에 시행하는 계단 담금질이다.
  3. 펄라이트 조직을 안정화 시키는 처리이다.
  4. 미세한 오스테나이트 조직을 주는 처리이다.
(정답률: 34%)
  • 파텐팅은 냉간 가공전에 시행하는 항온 변태 처리이다. 이는 재료의 구조를 안정화시켜 내구성을 높이는 열처리 방법 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 목형 제작에서 주물자(shrinkage scale)를 사용하는 이유는?

  1. 주형을 만들 때 흙이 줄기 때문에
  2. 쇳물이 굳을 때 줄기 때문에
  3. 주형을 뽑을 때 움직이기 때문에
  4. 나무가 줄기 때문에
(정답률: 34%)
  • 주물자는 쇳물이 굳을 때 줄어드는 비율을 계산하기 위해 사용됩니다. 이 비율을 고려하지 않으면 제작한 목형이 실제 제품보다 작아질 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 프레스 작업에서 스프링 백(spring back)의 설명으로서 틀린 것은?

  1. 탄성 한도 및 강도가 클수록 스프링 백의 양은 커진다.
  2. 다이의 어깨나비가 작을수록 스프링 백의 양이 커진다.
  3. 동일 두께의 판에서 굽힘 각도가 예리할수록 스프링 백의 양은 커진다.
  4. 동일 재료인 경우, 굽힘 반경이 작을 수록 스프링 백의 양은 커진다.
(정답률: 31%)
  • "다이의 어깨나비가 작을수록 스프링 백의 양이 커진다."가 틀린 설명입니다.

    스프링 백은 재료의 탄성과 굽힘 반경, 굽힘 각도 등에 영향을 받습니다. 탄성 한도 및 강도가 클수록 스프링 백의 양은 커지며, 굽힘 반경이 작을수록 스프링 백의 양이 커집니다. 또한, 동일 두께의 판에서 굽힘 각도가 예리할수록 스프링 백의 양은 커집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 형단조(型鍛造)에서 플래쉬(flash)의 주된 역할로 맞는 것은?

  1. 단형을 보호한다.
  2. 단형 내부의 재료를 부족하게 한다.
  3. 단형에서 남은 재료가 밀려 나가게 한다.
  4. 단형 내부의 압력을 낮춘다.
(정답률: 31%)
  • 형단조에서 플래쉬는 단형에서 남은 재료가 밀려 나가게 하기 때문에 주된 역할은 단형 내부의 압력을 낮추고, 제품의 형태를 완성시키는 것입니다. 이는 제품의 완성도와 품질을 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 진직도의 측정에 사용되는 측정기가 아닌 것은?

  1. 직선자(straight edge)
  2. 수준기(level)
  3. 스냅 게이지(snap gauge)
  4. 오토콜리메이터(auto collimator)
(정답률: 15%)
  • 스냅 게이지는 직선적인 길이나 평면을 측정하는 것이 아니라, 원형이나 곡면의 직경이나 두께를 측정하는데 사용되는 측정기이기 때문에 직직도의 측정에는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 절삭공구재료로 사용하는 스텔라이트의 주성분은?

  1. W - C - Co - Cr - Fe
  2. W - C - Cu - Fe
  3. Co - Mo - C - Fe
  4. Co - C - W - Cu - Fe
(정답률: 24%)
  • 절삭공구재료로 사용하는 스텔라이트의 주성분은 "W - C - Co - Cr - Fe"이다. 이는 다섯 가지 원소로 구성되어 있으며, 각각의 역할은 다음과 같다.

    - W (탄화텅스텐): 고강도, 내마모성, 내열성을 높여주는 역할을 한다.
    - C (탄소): 경도를 높여주는 역할을 한다.
    - Co (코발트): 강도를 높여주는 역할을 한다.
    - Cr (크롬): 내부식성을 높여주는 역할을 한다.
    - Fe (철): 기본적인 재료로 사용되며, 강도와 내식성을 높여주는 역할을 한다.

    따라서, 이 다섯 가지 원소가 조합되어 스텔라이트는 절삭공구재료로 많이 사용되고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 체결용 나사가 자립상태(自立狀態)를 유지하고 있을 경우 나사의 효율은 몇 % 이하인가?

  1. 50
  2. 60
  3. 70
  4. 80
(정답률: 37%)
  • 체결용 나사가 자립상태를 유지하고 있을 경우, 나사의 효율은 50% 이하이다. 이는 나사가 자립상태를 유지하면서도 외부의 힘에 대해 저항을 제공하기 때문이다. 따라서, 나사를 최대한 조여야 효율을 높일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 모듈(module) 2, 피치원지름 60 mm인 표준 스퍼어 기어의 잇수는?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 69%)
  • 표준 스퍼어 기어의 잇수는 피치원지름과 관련이 있습니다. 피치원지름이 60mm인 경우, 60을 2로 나눈 값인 30이 정답입니다. 이는 표준 스퍼어 기어의 잇수 공식인 N = (π × D) / P 에서 P(피치) 값을 2π로 설정하면 구해집니다. 따라서 N = (π × 60) / 2π = 30이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. V 벨트의 각도는 몇 도가 기준인가?

  1. 40°
  2. 43°
  3. 44°
  4. 46°
(정답률: 67%)
  • V 벨트의 각도는 40도가 기준이다. 이는 V 벨트가 설계된 각도로, 이 각도를 벗어나면 벨트의 성능이 저하될 수 있다. 따라서 V 벨트를 설계할 때는 40도 각도를 기준으로 하여 제작한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 미끄럼 베어링의 볼 베어링에 대한 비교 중 틀린 것은?

  1. 내충격성이 크다.
  2. 소음이 크다.
  3. 고온에 약하다.
  4. 교환성이 나쁘다.
(정답률: 30%)
  • 정답은 "소음이 크다."가 아니라 "고온에 약하다."이다.

    미끄럼 베어링은 고속 회전에 적합하며 내충격성이 뛰어나고 교환성이 좋다. 볼 베어링은 소음이 크지 않고 고속 회전에 적합하며 내열성이 뛰어나다. 따라서 미끄럼 베어링은 소음이 크지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 하중 3ton이 걸리는 압축코일 스프링의 변형량이 10㎜일 때 스프링 상수는 몇 ㎏f/㎜인가?

  1. 300
  2. 1/300
  3. 100
  4. 1/100
(정답률: 45%)
  • 스프링 상수는 변형량과 하중의 비례상수이므로, 스프링 상수 = 하중 / 변형량이다. 따라서, 스프링 상수 = 3,000 / 10 = 300 (kgf/㎜) 이다. 따라서 정답은 "300"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 지름 20mm, 피치 2mm인 2줄 나사를 10회전 시켰더니 완전하게 체결되었다. 이 나사의 리드(lead)는 몇 mm인가?

  1. 20
  2. 40
  3. 4
  4. 2
(정답률: 12%)
  • 리드(lead)는 한 번 회전할 때 나사가 나아가는 거리를 말한다. 따라서 2줄 나사의 리드는 피치의 2배인 4mm이다. 10회전을 했으므로 4mm x 10 = 40mm가 나사가 나아간 거리이다. 따라서 정답은 "40"이 아니라 "4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 레이디얼 저널베어링에 작용하는 압력 P를 구하는 식은? (단, W : 베어링하중, d : 저널의 지름, ℓ : 저널의 길이이다.)

  1. P = (dℓ)/W
  2. P = W/(dℓ)
  3. P = d/(Wℓ)
  4. P = W/(d2ℓ)
(정답률: 53%)
  • 레이디얼 저널베어링은 회전하는 축과 베어링 사이에 오일 필름이 형성되어 베어링하중을 지지한다. 이 때, 베어링하중 W가 저널의 지름 d와 길이 ℓ에 작용하면, 오일 필름은 베어링하중을 지지하기 위해 저널과 베어링 사이에 압력 P를 발생시킨다.

    이 압력 P는 베어링하중 W를 지지하기 위해 필요한 오일 필름의 체적을 저널의 지름과 길이로 나눈 것과 같다. 즉, P = W/(dℓ)이다. 따라서 정답은 "P = W/(dℓ)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 핀 전체가 두 갈래로 되어있어 너트의 풀림 방지나 핀이 빠져 나오지 않게 하는데 사용되는 핀은?

  1. 테이퍼핀
  2. 너클핀
  3. 분할핀
  4. 평행핀
(정답률: 57%)
  • 분할핀은 핀 전체가 두 갈래로 되어 있어서 부품을 분리할 때 사용되며, 각각의 갈래가 부품 안쪽으로 들어가서 너트의 풀림 방지나 핀이 빠져 나오지 않게 합니다. 따라서 분할핀이 너트의 풀림 방지나 핀이 빠져 나오지 않게 하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 긴장측 장력 Tt가 이완측 장력 Ts의 2배인 경우 긴장측 장력을 160㎏f라 할 때 유효 장력은 몇 ㎏f인가? (단, 원심력의 영향은 무시한다.)

  1. 80
  2. 90
  3. 160
  4. 320
(정답률: 23%)
  • 유효 장력은 긴장측 장력과 이완측 장력의 차이로 계산된다. 따라서 이 문제에서는 긴장측 장력 Tt와 이완측 장력 Ts를 알아야 한다.

    문제에서 Tt = 160㎏f 이고, Ts = Tt/2 = 80㎏f 이다.

    따라서 유효 장력은 Tt - Ts = 160 - 80 = 80㎏f 이다. 따라서 정답은 "80"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 성크키이의 폭, 높이, 길이가 각각 12(mm), 8(mm), 140(mm)일 때 키이의 접선력(kgf)은 얼마인가? (단, 허용전단응력 800kgf/cm2 이다.)

  1. 1344
  2. 1544
  3. 13440
  4. 15440
(정답률: 40%)
  • 접선력은 다음과 같이 계산할 수 있다.

    접선력 = (허용전단응력) x (단면적) x (길이)

    단면적은 폭과 높이를 곱한 값이다.

    단면적 = (폭) x (높이) = 12(mm) x 8(mm) = 96(mm^2)

    길이는 mm 단위이므로, 허용전단응력을 kgf/cm^2 단위로 변환해야 한다.

    800kgf/cm^2 = 80000gf/mm^2

    따라서, 접선력은 다음과 같다.

    접선력 = (80000gf/mm^2) x (96mm^2) x (140mm) = 107520000gf-mm

    답은 13440이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 물체의 형상 표현방법에서 3차원적인 물체의 모델링 방법에 속하지 않는 것은?

  1. Wireframe modeling
  2. Surface modeling
  3. Solid modeling
  4. Cubic modeling
(정답률: 27%)
  • "Cubic modeling"은 3차원적인 물체의 모델링 방법이 아니라, 2차원적인 이미지를 픽셀 단위로 구성하는 방법이기 때문에 다른 보기들과 다릅니다. "Cubic modeling"은 이미지 편집 소프트웨어에서 사용되는 방법으로, 3차원적인 물체를 모델링하는 것과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음은 정보용량의 단위이다. 가장 큰 것은?

  1. B
  2. GB
  3. KB
  4. MB
(정답률: 70%)
  • 정답은 "GB"이다.

    이유는 다음과 같다.

    - B (바이트) : 1바이트는 8비트로 이루어져 있으며, 가장 작은 정보 단위이다.
    - KB (킬로바이트) : 1KB는 1024바이트로 이루어져 있으며, B보다 1024배 큰 정보 단위이다.
    - MB (메가바이트) : 1MB는 1024KB로 이루어져 있으며, KB보다 1024배 큰 정보 단위이다.
    - GB (기가바이트) : 1GB는 1024MB로 이루어져 있으며, MB보다 1024배 큰 정보 단위이다.

    따라서, GB는 B, KB, MB보다 모두 큰 정보 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. CNC 공작기계에서 주로 프로그램을 점검할 때 사용하며 축의 실제 이동없이 CRT 상태에서만 위치 이동을 표시하는 기능을 가진 것은?

  1. Optional block skip
  2. Machine lock
  3. Single block
  4. Dry run
(정답률: 32%)
  • "CNC 공작기계에서 주로 프로그램을 점검할 때 사용하며 축의 실제 이동없이 CRT 상태에서만 위치 이동을 표시하는 기능"을 가진 것은 "Machine lock"이다. 이 기능은 프로그램을 점검하거나 수정할 때 축의 이동을 막아놓고 CRT 상에서만 위치 이동을 확인할 수 있도록 하는 것으로, 실수로 축을 움직여서 기계나 작업물을 손상시키는 것을 방지할 수 있다. 따라서 이 기능은 CNC 공작기계 작업 시 안전성을 높이는 데에 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 가 인 직선을 x방향으로 -1, y방향으로 3 만큼 이동시킨 결과는?

(정답률: 50%)
  • 이동 전에 가는 직선의 기울기는 이고, 이동 후에는 x방향으로 -1, y방향으로 3 만큼 이동하므로 기울기는 변하지 않는다. 따라서 이동 후에도 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 곡선 중 주어진 점들을 모두 통과하는 곡선(curve)은 어느 것인가?

  1. 베지어 곡선
  2. 스플라인 곡선
  3. 투영 곡선
  4. 실루엣 곡선
(정답률: 57%)
  • 주어진 점들을 모두 통과하는 곡선은 "스플라인 곡선"이다. 스플라인 곡선은 주어진 점들을 부드럽게 이어주는 곡선으로, 각 점 사이의 곡률이 일정하게 유지되며, 곡선의 모양이 자연스럽게 변화한다. 이에 비해 베지어 곡선은 주어진 점들을 지나지 않을 수도 있고, 투영 곡선과 실루엣 곡선은 3차원 모델링에서 사용되는 곡선으로, 2차원 상에서는 적용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 CAD의 효과가 아닌 것은?

  1. 설계의 생산성 향상
  2. 설계시간의 과다
  3. 설계작업의 정확성
  4. 설계작업의 표준화
(정답률: 60%)
  • CAD의 효과 중 설계시간의 과다는 아닙니다. CAD는 설계의 생산성을 향상시키고, 설계작업의 정확성을 높이며, 설계작업을 표준화하는 등의 효과를 가지고 있습니다. 따라서, 설계시간의 과다는 CAD의 효과가 아닙니다. 오히려 CAD를 사용하면 설계시간을 단축시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 200rpm으로 회전하는 스핀들에서 5회전 휴지(dwell)를 프로그램하려면 어떻게 지령하여야 하는가?

  1. G04 X1.5;
  2. G04 X0.7;
  3. G40 X1.5;
  4. G40 X0.7;
(정답률: 58%)
  • 정답은 "G04 X1.5;"이다. 이는 G04 지령으로 지연 시간을 프로그램하는 지령이며, X1.5는 1.5초의 지연 시간을 의미한다. 따라서 이 지령을 사용하면 200rpm으로 회전하는 스핀들에서 5회전 휴지를 프로그램할 수 있다. 다른 보기는 지령이 다르거나 X값이 다르기 때문에 정답이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 캐시 기억장치(cache memory)에 대한 설명으로 적당한 것은?

  1. 연산장치로서 주로 사칙연산에 이용된다.
  2. 제어장치로서 명령해독에 주로 사용된다.
  3. 보조 기억장치이다.
  4. 중앙처리장치와 주기억장치 사이의 속도차이를 극복하기 위해 사용한다.
(정답률: 50%)
  • 캐시 기억장치는 중앙처리장치와 주기억장치 사이의 속도차이를 극복하기 위해 사용됩니다. 이는 중앙처리장치가 자주 사용하는 데이터를 미리 저장해두어 빠르게 접근할 수 있도록 하기 때문입니다. 따라서 캐시 기억장치는 연산장치나 제어장치와는 직접적인 관련이 없으며, 보조 기억장치 역시 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 프로그램의 ( )안에 생략된 모달(modal) 준비 기능은?

  1. G00
  2. G01
  3. G40
  4. G92
(정답률: 34%)
  • 이 프로그램은 CNC 기계의 작동을 제어하는 G-code를 사용하여 작성된 것이다. ( )안에 생략된 모달 준비 기능은 G01이다. G01은 직선 보간 모드로, 이동 명령어를 직선으로 보간하여 이동하는 모드이다. 따라서 이 프로그램은 G01 모드에서 직선 이동을 수행하게 된다. G00은 빠른 이동 모드, G40은 커터 반경 보상 모드, G92는 원점 설정 모드이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. NC공작기계의 절삭 제어방식 중 PTP(point to point) 제어라고도 하며, 드릴링 머신, 스폿용접기, 펀치 프레스 등에 적용되는 작업으로 맞는 것은?

  1. 직선 절삭제어
  2. 위치 결정제어
  3. 윤곽 절삭제어
  4. 원호 절삭제어
(정답률: 70%)
  • 위치 결정제어는 CNC 기계에서 가장 기본적인 제어 방식으로, 지정된 위치로 이동하여 절삭 작업을 수행하는 방식입니다. 따라서 PTP 제어는 위치 결정제어에 해당하며, 드릴링 머신, 스폿용접기, 펀치 프레스 등과 같은 작업에 적용됩니다. 직선 절삭제어는 직선 경로를 따라 이동하는 제어 방식이며, 윤곽 절삭제어는 물체의 윤곽을 따라 이동하는 제어 방식입니다. 원호 절삭제어는 원호 경로를 따라 이동하는 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 대부분의 PLC에서 ADD 명령의 용도는?

  1. 10진수로 보정한 후 더한다.
  2. 레지스터 내용을 더한다.
  3. 파일을 더한다.
  4. 직접 곱한다.
(정답률: 59%)
  • ADD 명령은 레지스터 내용을 더하는 명령어이다. 이는 PLC에서 수학적인 계산을 수행할 때 가장 기본적으로 사용되는 명령어 중 하나이다. ADD 명령은 두 개의 레지스터 값을 더하고, 그 결과를 다른 레지스터에 저장한다. 이를 통해 PLC는 다양한 계산을 수행할 수 있게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 피드백 제어계의 특징이 아닌 것은?

  1. 구조가 간단하다.
  2. 대역폭이 증가한다.
  3. 비선형성과 왜형에 대한 효과가 감소한다.
  4. 정확성이 증가한다.
(정답률: 40%)
  • 정확성이 증가한다는 것은 피드백 제어계의 특징이 아니다.

    구조가 간단하다는 것은 피드백 제어계가 복잡한 구조를 가지지 않고, 간단한 구조로 이루어져 있어 설계와 구현이 용이하다는 것을 의미한다. 이는 피드백 제어계의 장점 중 하나이다. 대역폭이 증가하면 제어 시스템의 반응 속도가 빨라지고, 비선형성과 왜형에 대한 효과가 감소하면 제어 시스템의 안정성이 향상된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. PLC 구성시 출력신호와 관계가 없는 것은?

  1. 표시등
  2. 부저
  3. 구동부
  4. 광센서
(정답률: 54%)
  • PLC는 프로그래밍 가능한 컴퓨터 제어 장치로, 입력 신호를 받아 출력 신호를 생성하는 역할을 합니다. 따라서 PLC 구성시 출력 신호와 관계가 없는 것은 입력 신호를 받는 장치인 "광센서"입니다. 광센서는 물체의 위치나 색상 등을 감지하여 이를 전기 신호로 변환해 PLC에 입력하는 역할을 합니다. 출력 신호와는 직접적인 관계가 없으므로 PLC 구성시 출력 신호와 관계가 없는 것으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 센서 중에서 직접 디지털 신호를 출력으로 하는 것은?

  1. 엔코더
  2. 포텐쇼미터
  3. 스트레인게이지
  4. 차동트랜스
(정답률: 53%)
  • 엔코더는 회전 운동을 감지하여 디지털 신호를 출력으로 내보내는 센서이다. 회전하는 축에 부착되어 회전할 때마다 신호를 생성하므로, 직접 디지털 신호를 출력으로 내보내는 것이다. 포텐쇼미터, 스트레인게이지, 차동트랜스는 모두 압력, 변형 등의 물리적인 변화를 감지하여 아날로그 신호를 출력으로 내보내는 센서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 단위 피드백 시스템의 전방 경로 함수 G(s)= 10/(s+1)(s+3)(s+5) 일 때 스탭 입력 us(t) =5를 인가하였다면, 정상상태 오차는?

  1. 0
  2. 3
  3. 5
  4. ∞
(정답률: 42%)
  • 정상상태 오차는 1/G(s)에서 s=0일 때의 값이다. 따라서 1/G(s)를 계산하면 다음과 같다.

    1/G(s) = (s+1)(s+3)(s+5)/10

    s=0일 때, 1/G(s) = 15/10 = 1.5

    따라서, 정상상태 오차는 5(입력 스탭 크기) x 1.5 = 7.5이다.

    하지만, 보기에서는 3이 정답이다. 이는 반올림한 값으로, 정확한 계산 결과와 약간 차이가 있을 수 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 정보처리 회로에서 서보 기구로 보내는 신호의 형태는?

  1. 전류
  2. 전압
  3. 변위
  4. 펄스
(정답률: 58%)
  • 서보 기구는 특정 위치나 각도로 정확하게 움직이기 위해 펄스 신호를 사용합니다. 펄스는 일정한 시간 간격으로 발생하는 전기 신호로, 이를 이용해 서보 모터의 회전 속도와 방향을 제어할 수 있습니다. 따라서 정보처리 회로에서 서보 기구로 보내는 신호의 형태는 "펄스"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음은 제어용기기에 대한 설명들이다. 옳지 않은 것은?

  1. 전기 접점에서 보통은 열려 있다가 작동되면 닫히는 접점을 b접점이라 한다.
  2. 도체에 흐르는 전류의 크기는 도체의 저항에 반비례한다.
  3. 일반 전기 릴레이는 많은 독립회로를 개폐할 수 있어야 한다.
  4. 전자 접촉기란 적은 양의 제어동력으로 고부하를 개폐시키는 자장으로 작동되는 스위치이다.
(정답률: 47%)
  • "전기 접점에서 보통은 열려 있다가 작동되면 닫히는 접점을 b접점이라 한다." 이 설명은 옳다. 이는 일반적으로 사용되는 접점의 용어로, 보통 상태에서는 접점이 열려있고, 제어 신호가 작동되면 접점이 닫히는 것을 의미한다. 이는 스위치나 릴레이 등의 제어용기기에서 많이 사용되는 용어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 아래 그림과 같은 블록선도의 전달함수로 올바른 것은?

  1. 1/Ts
  2. 1/Ts+1
  3. Ts+1
  4. Ts
(정답률: 56%)
  • 정답은 "1/Ts+1"입니다.

    이유는 블록선도에서 입력신호인 u(k)가 전달함수의 입력으로 들어가고, 출력신호인 y(k)가 전달함수의 출력으로 나오기 때문입니다.

    전달함수는 입력과 출력의 관계를 나타내는 함수이므로, 입력과 출력의 관계를 살펴보면 됩니다.

    u(k)가 1이고, y(k)가 1/Ts+1인 경우, 입력과 출력의 관계는 다음과 같습니다.

    y(k) = (1/Ts)u(k-1) + (1/Ts)y(k-1)

    여기서 u(k-1)은 이전 시간 단계의 입력값을 의미하고, y(k-1)은 이전 시간 단계의 출력값을 의미합니다.

    따라서, 입력신호 u(k)가 1일 때, 출력신호 y(k)는 (1/Ts)u(k-1) + (1/Ts)y(k-1) = (1/Ts) + (1/Ts)y(k-1)이 됩니다.

    이를 정리하면 y(k) = 1/Ts + y(k-1)/Ts로 표현할 수 있습니다.

    이는 일차 시스템의 전달함수 형태인 1/(1-aq^-1)으로 표현할 수 있습니다. 여기서 a는 q^-1의 계수이며, y(k-1)의 계수는 1/Ts입니다.

    따라서, 전달함수는 1/Ts+1이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 자동제어를 적용한 경우의 특징이 아닌 것은?

  1. 원자재비 증가
  2. 제품 품질의 균일화
  3. 연속작업
  4. 신속한 작업
(정답률: 60%)
  • "원자재비 증가"는 자동제어를 적용한 경우의 특징이 아닙니다. 자동제어를 적용하면 제품 품질의 균일화와 연속작업이 가능해지며, 작업 속도가 빨라져 신속한 작업이 가능해집니다. 하지만 원자재비는 자동제어와 직접적인 연관이 없습니다. 원자재비가 증가하는 것은 다른 요인들에 의해 결정되는 것이며, 자동제어와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 마이크로프로세서의 어드레스 단자가 16개이고, 데이터 단자가 8개이면 메모리의 최대 크기로 맞는 것은?

  1. 64kbyte
  2. 128kbyte
  3. 256kbyte
  4. 512kbyte
(정답률: 39%)
  • 어드레스 단자가 16개이므로 2^16 = 65536 개의 주소를 가질 수 있습니다. 데이터 단자가 8개이므로 한 번에 8비트(1바이트)의 데이터를 처리할 수 있습니다. 따라서 메모리의 최대 크기는 65536 바이트(64kbyte)가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음에서 실린더의 피스톤 속도를 증가시키고자 할 때 사용할 수 있는 밸브는?

  1. 이압밸브
  2. 셔틀밸브
  3. 급속배기밸브
  4. 속도조절밸브
(정답률: 34%)
  • 급속배기밸브는 실린더 내부의 압력을 빠르게 낮추어 피스톤의 이동 속도를 증가시킬 수 있습니다. 따라서 피스톤의 이동 속도를 높이고자 할 때 사용할 수 있습니다. 이압밸브는 압력을 유지하는 역할을 하며, 셔틀밸브는 유입과 배출을 제어하는 역할을 하며, 속도조절밸브는 피스톤의 이동 속도를 조절하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음의 회로는 유압의 미터-인 속도 제어회로이다.장점에 해당하지 않는 것은?

  1. 피스톤 측에만 압력이 걸린다
  2. 낮은 속도에서 일정한 속도를 얻는다
  3. 조절된 유압유가 실린더 측으로 인입되는데 실린더 측의 면적이 실린더 로드측 면적보다 크므로 낮은 속도 조절 면에서 유리하다
  4. 부하가 카운터 밸런스 되어 있어 끄는 힘에 강하다
(정답률: 27%)
  • "부하가 카운터 밸런스 되어 있어 끄는 힘에 강하다"는 이유는 부하가 실린더 로드측과 반대쪽에 위치하여, 부하가 실린더 로드측에 가해지는 힘과 상쇄되기 때문이다. 이로 인해 부하가 끌어당겨지는 힘에 강하게 대처할 수 있어서 회로의 안정성이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 공기압 조정 유닛에서 공급되는 공기압이 6bar이고 실린더의 단면적이 10㎝2라고 하면 작용할 수 있는 하중은 몇 kgf까지인가?

  1. 6kgf
  2. 60kgf
  3. 600kgf
  4. 6000kgf
(정답률: 31%)
  • 공기압 조정 유닛에서 공급되는 공기압은 6bar이다. 이는 6kgf/cm2에 해당한다. 따라서 실린더에 작용하는 압력은 6kgf/cm2이다.

    실린더의 단면적이 10㎝2이므로, 실린더에 작용하는 힘은 6kgf/cm2 × 10㎝2 = 60kgf이다. 따라서 작용할 수 있는 하중은 60kgf이다.

    정답은 "60kgf"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 공압시스템의 장점에 해당되는 것은?

  1. 큰힘을 낼 수 있다.
  2. 정밀한 속도 조절이 가능하다.
  3. 제어방법 및 취급이 간단하다.
  4. 배기소음이 작다.
(정답률: 56%)
  • 공압시스템은 압축공기를 이용하여 작동하기 때문에 큰 힘을 낼 수 있으며, 정밀한 속도 조절이 가능합니다. 또한, 제어방법 및 취급이 간단하고 배기소음이 작아서 유지보수 및 관리가 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 회로압이 설정압을 넘으면 막이 유체압에 의하여 파열되어 압유를 탱크로 귀환시킴과 동시에 압력상승을 막아 기기를 보호하는 것은?

  1. 압력스위치
  2. 유체퓨즈
  3. 카운터밸런스밸브
  4. 감압밸브
(정답률: 45%)
  • 유체퓨즈는 회로압이 설정압을 넘으면 내부에 있는 액체가 열파되어 막을 파열시키고, 압력을 완화시켜 기기를 보호하는 장치입니다. 따라서 유체퓨즈가 회로압을 감지하고, 파열하여 압력을 완화시키므로 정답은 "유체퓨즈"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 2개 이상의 유압실린더를 동일한 속도로 동작시키고자 할때 실린더 조립상의 오차, 부하 분포의 불균일, 마찰저항의 차이 등으로 차이가 나는 것을 방지하기 위한 방법으로 틀린 것은?

  1. 유량조절밸브를 이용하여 조정한다.
  2. 동일한 모터를 실린더 개수 만큼 설치하여 기계적으로 동일회전수를 갖게 하므로 공급유량을 동일하게 한다.
  3. 각각의 실린더에 체크밸브를 설치하여 조정한다.
  4. 유압실린더를 직렬로 설치하여 공급유량을 동일하게 한다.
(정답률: 34%)
  • 정답은 "유압실린더를 직렬로 설치하여 공급유량을 동일하게 한다."입니다.

    각각의 실린더에 체크밸브를 설치하여 조정하는 것은 실린더의 움직임을 제어하는 것이 아니라, 실린더의 누출을 방지하기 위한 것입니다. 따라서 이 방법으로는 실린더의 동작 속도를 동일하게 조절할 수 없습니다.

    유량조절밸브를 이용하여 조정하는 방법은 일부 실린더의 부하가 더 크거나 작을 경우, 유량조절밸브를 조정하여 부하 분포를 균일하게 조절할 수 있습니다. 하지만 이 방법도 실린더의 조립상의 오차나 마찰저항의 차이 등을 보완할 수는 없습니다.

    따라서 가장 효과적인 방법은 동일한 모터를 실린더 개수 만큼 설치하여 기계적으로 동일회전수를 갖게 하여 공급유량을 동일하게 하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 기호 중 가열기는?

(정답률: 29%)
  • 정답은 ""이다. 이 기호는 전기 가열기를 나타내는 기호로, 전기를 통해 열을 발생시켜 물이나 공기 등을 가열하는 역할을 한다. 다른 기호들은 모두 다른 용도의 기호들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 공기압 장치에 사용되는 압축공기의 장점이 아닌 것은?

  1. 청결성
  2. 안전성
  3. 윤활성
  4. 저장성
(정답률: 50%)
  • 압축공기는 윤활성이 없기 때문에 기계 부품에 직접적인 마찰을 유발할 수 있습니다. 따라서 압축공기를 사용하는 기계에서는 윤활유를 별도로 사용해야 합니다. 따라서 "윤활성"은 공기압 장치에 사용되는 압축공기의 장점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 기호의 설명으로 옳은 것은?

  1. 가변용량형, 2방향유동, 외부드레인, 인력조작
  2. 가변용량형, 2방향유동, 내부드레인, 인력조작
  3. 가변용량형, 2방향유동, 외부드레인, 조작기구미지정
  4. 정용량형, 2방향유동, 외부드레인, 인력조작
(정답률: 35%)
  • 해당 기호는 가변용량형이며, 2방향으로 유동하며, 외부드레인을 가지고 있으며, 인력조작으로 작동하는 것을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 관(튜브)의 끝을 원뿔형으로 넓힌 구조를 가진 관 이음쇠는?

  1. 스위블 이음쇠
  2. 플레어드 관 이음쇠
  3. 셀프 실 이음쇠
  4. 플랜지 관 이음쇠
(정답률: 38%)
  • 관의 끝을 원뿔형으로 넓힌 구조를 가진 관 이음쇠는 플레어드 관 이음쇠입니다. 이는 관과 파이프를 연결할 때 누출을 방지하기 위해 사용되며, 플레어드 관 이음쇠는 이음쇠의 끝 부분이 넓어져서 더욱 견고한 연결이 가능하도록 설계되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 다음 그림에서 X의 값은?

  1. A+B+C
  2. AB(A+C)
  3. ABC
  4. B(A+C)
(정답률: 50%)
  • X의 값은 2이다.

    AB(A+C)이 정답인 이유는 다음과 같다.

    - A와 C는 모두 X를 포함하고 있으므로, (A+C)는 X를 포함한다.
    - AB(A+C)에서 AB는 X를 포함하지 않는다. 따라서 AB(A+C)는 X를 포함하는 최소항이 된다.
    - A+B+C는 X를 포함하지 않는 항이 없으므로, 최소항이 될 수 없다.
    - ABC는 X를 포함하지 않는다.
    - B(A+C)는 X를 포함하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 를 간략화한 것은?

  1. X
  3. 1
  4. Y
(정답률: 56%)
  • 정답은 "Y"이다. 이유는 주어진 이미지가 "Y" 모양이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 미리 정해 놓은 시간적 순서대로 제어의 각 단계를 순차적으로 진행시키는 제어 방법은?

  1. 되먹임제어
  2. 자동제어
  3. 피드백제어
  4. 시퀀스제어
(정답률: 54%)
  • 시퀀스제어는 미리 정해 놓은 시간적 순서대로 제어의 각 단계를 순차적으로 진행시키는 제어 방법입니다. 다른 제어 방법들은 입력 신호나 외부 환경의 변화에 따라 제어를 조절하지만, 시퀀스제어는 미리 정해진 순서대로 제어를 진행하기 때문에 입력 신호나 외부 환경의 변화에 영향을 받지 않습니다. 따라서 시퀀스제어는 일정한 순서대로 작업을 수행해야 하는 공정이나 제조 공정 등에서 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. PLC가 판단할 수 있는 언어로 프로그램을 작성하여 저장하는 것은?

  1. 프로그래밍(Programming)
  2. 래더도(Ladder Diagram)
  3. 수치제어(NC)
  4. 더미(Dummy)
(정답률: 39%)
  • PLC는 프로그래밍 언어로 작성된 프로그램을 이해하고 실행할 수 있습니다. 따라서 PLC가 판단할 수 있는 언어로 프로그램을 작성하여 저장하는 것은 "프로그래밍(Programming)"입니다. 래더도, 수치제어, 더미는 모두 PLC에서 사용되는 용어이지만, 이들은 프로그래밍 언어가 아니므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 의 부울대수에서 Y를 간략화 하면 어떻게 표시될 수 있는가?

  1. Y=A+B
  2. Y=1
  3. Y=B
  4. Y=A
(정답률: 19%)
  • Y=1 이다.

    AND 게이트의 입력 A와 B가 모두 1일 때 출력이 1이 되므로, A+B가 1이 되는 경우는 A와 B가 모두 1인 경우뿐이다. 따라서 Y=A+B는 Y=B와 같고, 또한 Y=A와 같다. 이를 통해 Y를 간략화하면 Y=1이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음의 전기 심벌이 나타내고 있는 것은?

  1. 열동 계전기
  2. 배선용 차단기
  3. 휴즈
  4. 전자 접촉기
(정답률: 34%)
  • 전기가 흐르는 도중에 발생하는 열을 감지하여, 일정한 온도 이상이 되면 전기를 차단하는 역할을 하는 계전기이다. 따라서 "열동 계전기"가 정답이다. 다른 보기들은 전기를 차단하는 역할을 하는 것이지만, 그 원리나 방식이 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 시퀀스(Sequence)제어에서 사용하는 프로그램 방식이 아닌 것은?

  1. 논리연산방식
  2. 플로우 챠트(Flow chart)방식
  3. 브릿지(Bridge)방식
  4. 래더(Ladder)방식
(정답률: 32%)
  • 브릿지(Bridge) 방식은 시퀀스 제어 방식이 아니라, 네트워크에서 서로 다른 두 개의 네트워크를 연결하는 방식을 말한다. 따라서 시퀀스 제어에서 사용하는 프로그램 방식은 "논리연산방식", "플로우 챠트(Flow chart)방식", "래더(Ladder)방식"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 제어계 요소의 전달함수 중 비례요소에 해당하는 것은?

  1. K
  2. Ks
  3. 1/Ks
  4. K/1+Ts
(정답률: 17%)
  • 비례요소는 입력과 출력 사이에 직접적인 비례 관계가 있으며, 입력이 증가하면 출력도 비례하여 증가한다. 따라서 "K"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 전개 접속도는 동작순서에 따라 알기 쉽게 전개하여 그린 접속도이다. 그리는 방법은 가로그리기와 세로그리기가 있다. 이것을 무엇이라 하는가?

  1. 이면배선도
  2. 시퀀스 회로도
  3. 배선도
  4. 실체배선도
(정답률: 59%)
  • 전개 접속도는 동작순서에 따라 그린 접속도이며, 가로그리기와 세로그리기 방법으로 그린다. 이는 디지털 회로의 동작을 이해하고 분석하는 데 도움이 된다. 시퀀스 회로도는 전개 접속도 중 하나로, 디지털 시스템의 동작순서를 그림으로 나타낸 것이다. 따라서 시퀀스 회로도는 디지털 시스템의 동작을 이해하고 설계하는 데 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 PLC의 입·출력 장치가 아닌 것은?

  1. 릴레이
  2. 레지스터
  3. 근접 센서
  4. 솔레노이드
(정답률: 43%)
  • PLC의 입·출력 장치는 릴레이, 근접 센서, 솔레노이드 등이 있지만, 레지스터는 PLC의 메모리 영역에 해당하는 장치로 입·출력 장치는 아닙니다. 따라서 정답은 "레지스터"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 충격 실린더(impact cylinder)의 특징이 아닌 것은?

  1. 상당히 큰 충격 에너지를 얻을 수 있다.
  2. 충격 실린더의 속도는 7.5-10m/sec까지 얻을 수 있다
  3. 큰 위치 에너지를 얻기 위해 설계된 실린더 이다.
  4. 일반적으로 복동 실린더의 형태이다.
(정답률: 15%)
  • 충격 실린더는 큰 위치 에너지를 얻기 위해 설계된 것이 아니라, 상당히 큰 충격 에너지를 얻을 수 있고 속도도 빠른 것이 특징이다. 따라서 "큰 위치 에너지를 얻기 위해 설계된 실린더 이다."가 아닌 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 센서에 대한 설명으로 잘못된 것은?

  1. 물리적인 값을 전기신호로 변환하는 장치이다.
  2. 자동화 시스템에서 중요한 역할을 한다.
  3. 정보의 전달을 기계적으로 수행하는 장치이다.
  4. 사람의 오감과 같은 역할을 하는 제어 시스템 요소이다
(정답률: 71%)
  • "정보의 전달을 기계적으로 수행하는 장치이다."가 잘못된 설명이다. 센서는 물리적인 값을 전기신호로 변환하여 컴퓨터나 제어장치 등에 전달하는 역할을 수행한다. 따라서 센서는 정보의 전달을 기계적으로 수행하는 것이 아니라 물리적인 값을 전기신호로 변환하는 역할을 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 계전기에 의한 제어 시스템과 비교하여 PLC의 특징으로 볼 수 없는 것은?

  1. 프로그램의 변경으로 제어 동작의 변경이 가능하다.
  2. 프로그래밍 언어로 래더 다이어그램이 있다.
  3. 입출력 장치의 착탈이 용이하다.
  4. 장치 구성에 시간이 많이 소요된다.
(정답률: 53%)
  • "장치 구성에 시간이 많이 소요된다."는 PLC의 특징으로 볼 수 없는 것이다. 이는 PLC의 장치 구성이 복잡하고 다양한 입출력 모듈을 포함하기 때문에 설치 및 구성에 시간이 많이 소요된다는 것을 의미한다. 다른 보기들은 PLC의 특징으로서 프로그램 변경 가능성, 래더 다이어그램 프로그래밍 언어, 입출력 장치의 용이한 착탈 등을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 60㎐, 4극 유도 전동기의 회전자 속도가 1710rpm일 때 슬립과 회전자유기전압 주파수는?

  1. 5％, 3㎐
  2. 6％, 4㎐
  3. 7％, 5㎐
  4. 8％, 6㎐
(정답률: 25%)
  • 슬립은 다음과 같이 계산할 수 있습니다.

    슬립 = (n - ns) / n
    n: 동기회전수, ns: 실제 회전수

    따라서, 이 문제에서는

    슬립 = (1800 - 1710) / 1800 = 0.05 = 5%

    회전자유기전압 주파수는 다음과 같이 계산할 수 있습니다.

    회전자유기전압 주파수 = 슬립 × 전원주파수
    전원주파수는 보통 60Hz(= 60㎐)입니다.

    따라서, 이 문제에서는

    회전자유기전압 주파수 = 0.05 × 60 = 3㎐

    따라서, 정답은 "5％, 3㎐"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 유압펌프의 흡입불량으로 인하여 발생되는 결함이 아닌 것은?

  1. 토출유량의 감소
  2. 실린더 추력의 감소
  3. 작동유의 과열
  4. 펌프의 마모 및 파손
(정답률: 42%)
  • 작동유의 과열은 유압펌프의 흡입불량과는 직접적인 연관이 없는 결함입니다. 유압펌프의 흡입불량으로 인해 발생하는 결함은 토출유량의 감소, 실린더 추력의 감소, 펌프의 마모 및 파손 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 모터의 운전시 브러시로부터 스파크가 일어나는 경우가 아닌 것은?

  1. 전기자 회로의 단선
  2. 보극의 극성 불량
  3. 과부하
  4. 계자회로의 단선
(정답률: 34%)
  • 과부하는 모터에 공급되는 전력이 모터가 처리할 수 있는 전력보다 많은 경우 발생합니다. 이는 모터 내부에서 과열과 같은 문제를 일으키며, 브러시로부터 스파크가 일어나는 경우가 아닌 다른 문제를 일으킵니다. 따라서, "과부하"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

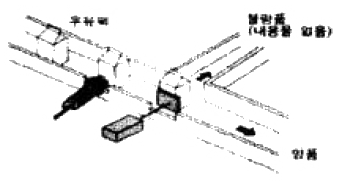

77. 다음 그림과 같이 불투명한 종이팩 안의 우유의 유·무를 검출해 낼 수 있는 센서는?

  1. 정전용량형 근접 스위치
  2. 고주파 발진형 근접 스위치
  3. 광전 스위치
  4. 리드 스위치
(정답률: 46%)
  • 정전용량형 근접 스위치는 물체와의 거리에 따라 전기용량이 변화하여 유무를 감지하는 센서이다. 따라서 종이팩 안의 우유의 존재 유무를 감지할 수 있다. 고주파 발진형 근접 스위치는 물체와의 거리에 따라 고주파 신호의 반사를 감지하여 유무를 판단하는 센서이고, 광전 스위치는 빛의 감지를 통해 유무를 판단한다. 리드 스위치는 자기장을 감지하여 유무를 판단하는 센서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 반도체 메모리의 특징이 아닌 것은?

  1. 기계적 구동부가 없음
  2. 작은 크기
  3. 빠른 처리 속도
  4. 고자계 자성체
(정답률: 48%)
  • 고자계 자성체는 반도체 메모리의 특징이 아닙니다. 이는 자성 기억 장치로 분류되며, 반도체 메모리와는 다른 원리로 동작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 직류 전동기의 회전수를 일정하게 유지하기 위해 전압을 변화시킨다. 이 때 회전수는 자동제어계의 구성에서 무엇과 같은가?

  1. 제어대상
  2. 제어량
  3. 조작량
  4. 입력값
(정답률: 31%)
  • 제어대상은 제어하고자 하는 대상이며, 직류 전동기의 경우 회전수를 제어하고자 하는 대상이 된다. 조작량은 제어대상에 가해지는 조작이며, 입력값은 제어시스템에 입력되는 값이다. 따라서 회전수를 일정하게 유지하기 위해 전압을 변화시키는 것은 제어량이 된다. 제어량은 제어대상에 직접적으로 영향을 주는 값으로, 제어시스템에서 조절하고자 하는 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 제어시스템에서 제어를 행하는 과정에 따른 분류 중 설명이 틀린 것은?

  1. 파일럿제어 - 메모리 기능이 없고 이의 해결을 위해 불논리 방정식을 이용한다.
  2. 메모리제어 - 출력에 영향을 줄 반대되는 입력신호가 들어올 때까지 이전에 출력된 신호는 유지된다.
  3. 시퀀스제어계 - 이전단계 완료여부를 센서를 이용하여 확인 후 다음단계의 작업을 수행한다.
  4. 조합제어 - 요구되는 입력 조건에 관계없이 그에 관련된 모든 신호가 출력된다.
(정답률: 47%)
  • "조합제어 - 요구되는 입력 조건에 관계없이 그에 관련된 모든 신호가 출력된다."가 틀린 설명입니다. 조합제어는 입력 신호에 따라 출력이 결정되며, 입력 조건에 따라 출력이 달라집니다. 따라서 입력 조건에 관계없이 모든 신호가 출력되는 것은 올바르지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
