1과목: 기계가공법 및 안전관리
1. 단조작업에서 해머의 무게가 10㎏f, 타격순간의 해머의 속도가 10 m/sec, 타격에 의한 단조 재료 높이의 변화량이 3㎜, 중력가속도가 9.8 m/sec2, 해머의 효율이 0.9였다면, 이 때의 단조 에너지는 약 몇 ㎏f-m인가?
- 40.2
- 43.7
- 45.9
- 50.3
2. 주물사의 구비조건 중 틀린 것은?
- 용해성이 좋아야 한다.
- 내화성이 있어야 한다.
- 성형성이 좋아야 한다.
- 통기성이 좋아야 한다.
3. 테르밋 용접이란 무엇인가?
- 원자수소의 발열을 이용한 용접법이다.
- 전기용접과 가스용접법을 결합한 방법이다.
- 산화철과 알루미늄의 테르밋 반응을 이용한 철강재의 용접법이다.
- 액체 산소를 이용한 가스 용접법의 일종이다.
4. 용접봉에 있어서 플럭스(flux)의 역할이 아닌 것은?
- 아크를 안정시킨다.
- 모재 합금 성분을 보충할 수 있다.
- 정련된 용착금속을 만든다.
- 용착금속을 산화시킨다.
5. 프레스가공(press work) 중에서 전단가공(shearing) 방법에 해당되지 않는 것은?
- 펀칭(punching)
- 코이닝(coining)
- 트리밍(trimming)
- 블랭킹(blanking)
6. 길이 측정기가 아닌 것은?
- 버니어 캘리퍼스(vernier calipers)
- 하이트 게이지(height gauge)
- 뎁스 게이지(depth gauge)
- 사인 바(sine bar)
7. 숏 피닝(shot peening)의 설명과 가장 관계가 먼 것은?
- 금속의 표면 강도를 증가시킨다.
- 피로한도를 높여준다.
- 강구를 공작물 표면에 분사시킨다.
- 표면을 연마한다.
8. 드릴지그(drill jig)의 사용목적으로 옳은 것은?
- 드릴의 안내가 되며 구멍의 위치를 정확히 하고 센터펀칭을 생략하기 위하여
- 공작물을 견고히 고정하며, 드릴을 정확히 하기 위하여
- 드릴의 흔들림을 방지하기 위하여
- 드릴의 날을 보호하고 수명을 연장시키기 위하여
9. 절삭가공에서 구성인선(Built-up edge)이 발생하는 이유를 가장 올바르게 설명한 것은?
- 칩의 두께를 감소시키면 발생한다.
- 공구선단에 절삭재가 융착되어 발생한다.
- 공구선단의 날끝이 파괴되어 발생한다.
- 공구의 재질이 강하여 발생한다.
10. 뒤판(back plate)을 가진 플레이트 지그의 일종이며, 공작물의 형태가 얇아서 비틀리기 쉬운 연한 공작물 가공시 사용하는 지그는?
- 박스 지그
- 샌드위치 지그
- 템플릿 지그
- 채널 지그
11. 파이프를 구부릴때 파이프속에 모래나 송진으로 채우는 이유는?
- 가열할 때 팽창을 막기 위하여
- 파이프 과열을 막기 위하여
- 안쪽으로 주름이 생기는 것을 막기 위하여
- 파이프 냉각을 막기 위하여
12. 특히, 구멍 가공에서 다이어몬드,루비,사파이어 등의 가공에 가장 적합한 특수 가공 방법은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 전해연마
- 방전가공
- 수퍼 피니싱
- 호우닝
13. 압탕의 역할로서 옳지 않은 것은?
- 균열이 생기는 것을 방지한다.
- 주형내의 쇳물에 압력을 준다.
- 주형내의 용재를 밖으로 배출시킨다.
- 금속이 응고할때 수축으로 인한 쇳물 부족을 보충한다.
14. 절삭유는 냉각작용, 윤활작용, 세척작용의 효과가 있어서 사용한다. 절삭유의 장점이 아닌 것은?
- 공구 수명을 연장시킨다.
- 표면경도를 증가시킨다.
- 가공 능률을 좋게 한다.
- 다듬질면을 보호한다.
15. 구성 인선을 감소시키는 방법 중 옳은 것은?
- 절삭속도를 고속으로 한다.
- 공구 상면 경사각을 작게 한다.
- 절삭깊이를 깊게 한다.
- 마찰저항이 큰 공구를 사용한다.
16. 3차원 측정기에서 측정점 검출기(probe)는 다음 어느 축에 부착할 수 있도록 생크(shank)부를 가지고 있는가?
- X축
- Y축
- Z축
- X.Y축
17. 블랭킹(blanking)이나 펀칭(punching)작업시 펀치나 다이에 쉬어각(shear angle)을 두게된다. 이유는 무엇인가?
- 펀치나 다이의 파손을 막기위해
- 전단하중을 감소시키기위해
- 전단면을 보기좋게 하기위해
- 다이에 대한 펀치의 편심을 방지하기 위해
18. 전기설비에 대한 일반 안전사항 중 틀린 것은?
- 전등코드는 못이나 금속에 걸어서 사용한다.
- 퓨즈는 반드시 스위치를 끈 후에 바꿔 넣는다.
- 기계의 이상 유무를 확인할 때에는 스위치를 끈다.
- 스위치의 상자내부는 항상 깨끗이 한다.
19. 심랭처리(subzero treatment)의 목적에 맞는 것은?
- 담금질전 강의 강도를 높이기 위한 것이다.
- 시멘타이트 조직을 강화하기 위한 것이다.
- 시효 변형을 주기 위한 것이다.
- 담금질한 강의 잔류 오스테나이트를 마텐사이트로 바꾸는 것이다.
20. 지름 50㎜인 연강 둥근봉을 30m/min의 절삭속도로 선삭할 때, 스핀들의 회전수는 얼마인가?
- 약 150.8rpm
- 약 190.9rpm
- 약 270.1rpm
- 약 450.2rpm
2과목: 기계제도 및 기초공학
21. V벨트 전동장치로 70kW의 동력을 전달하려고 한다. 종동풀리의 지름은 200mm, 회전수는 500rpm이고, 사용할 V벨트는 C형으로 1개 당 받을 수 있는 인장력이 5kN이다. 몇 개의 V벨트를 사용해야 하는가?
- 1
- 2
- 3
- 4
22. 다음은 기어 전동 장치에 대한 설명이다. 옳은 것은?
- 서로 맞물려 회전하고 있는 두 기어의 모듈(module)은 서로 다르다.
- 인벌류트 치형(involute tooth)의 기어는 시계나 정밀 계측기의 전동 장치에 주로 사용한다.
- 전위 기어를 사용하면 언더컷(undercut)은 방지할 수 있으나, 두 기어의 중심거리 변경이 안된다.
- 웜 기어는 큰 감속비(減速比)를 얻을 수 있으며, 웜 휠(worm wheel)의 역회전을 방지할 수 있다.
23. 올덤 커플링(oldham coupling)은 다음 어느 경우에 사용되는가?
- 2축의 거리가 멀고, 2축이 평행한 경우
- 2축의 거리가 가깝고, 2축이 평행한 경우
- 2축의 거리가 멀고, 2축이 교차한 경우
- 2축의 거리가 가깝고, 2축이 교차한 경우
25. 스퍼기어의 원주피치 p, 모듈 m, 피치원 지름 D, 지름피치 Dp, 바깥지름 Do, 잇수 Z라 할 때 서로 관계식이 맞지 않은 것은?
- m = D / Z
- p = Z / AD
- Dp = Z / D
- Do = m(Z+2)
26. 마찰차에 대한 다음의 설명 중 틀린 것은?
- 두개의 마찰차 사이의 마찰력을 이용하여 동력을 전달한다
- 두개의 마찰차는 구름접촉을 하므로 확실한 회전운동의 전달이 가능하다.
- 주어진 범위내에서 연속적으로 변속이 가능하다.
- 전달해야 될 힘이 그다지 크지 않을 때 많이 사용된다.
27. 지름 5㎝의 축이 300rpm으로 회전할 때 몇 마력(㎰)를 전달할 수 있는가? (단, 축의 허용비틀림응력은 4㎏f/㎜2이다.)
- 20
- 30
- 41
- 51
28. 극한강도(failure stress)를 σf, 허용응력(allowable stress)을 σa, 안전율(safety factor)을 Sf라고 할 때, 옳은 관계식은?
- Sf = σf / σa ＜ 1
- Sf = σf / σa ＞ 1
- Sf = σa / σf ＜ 1
- Sf = σa / σf ＞ 1
29. 스프링의 변형은 탄성한도 내에서 하중 P(kgf) 및 스프링 상수 k(kgf/mm)와는 어떠한 관계가 있는가?
- 하중에 비례하고 상수에 반비례한다.
- 하중에 반비례하고 상수에 비례한다.
- 하중과 상수에 비례한다.
- 하중과 상수에 반비례한다.
30. 롤링베어링과 비교하여 미끄럼 베어링의 특성을 설명한 내용 중 거리가 가장 먼 것은?
- 윤활에 주의를 요하며 윤활장치가 필요하다.
- 규격이 없으므로 호환성이 없고 일반적으로 주문생산이다.
- 일반적으로 저렴하다.
- 저속회전에 적당하나, 고속회전에는 부적당하다.
31. 다음 중 미국 표준화 협회에서 제정되었으며 데이터 통신에 널리 이용하기 위한 정보 교환용 코드는?
- ASCII 코드
- EBCDIC 코드
- BCD 코드
- 웨이더드 코드
32. 셀(cell) 또는 프리미티브(primitive)라고 불리우는 구, 원주, 삼각주의 입체요소들을 결합하여 모델을 구성하는 방식은?
- 와이어 프레임 모델링
- 솔리드 모델링
- 서피스 모델링
- 시스템 모델링
33. CNC 공작기계의 운전시 유의사항 중 옳지 않은 것은?
- 작업시 안전을 위해 장갑을 낀다.
- 절삭가공 전 반드시 모의작업을 하여 프로그램을 확인한다.
- 공작물의 고정에 유의한다.
- 공구경로에 유의한다.
34. CNC공작기계에서 백래시(back lash)를 거의 0에 가깝도록하기 위하여 사용되는 것은?
- 볼 스크루
- 리졸버
- 펄스 모터
- 컨트롤러
35. CNC선반의 공구기능 T0603을 바르게 설명한 것은?
- 6번 공구로 보정값 3을 수행
- 3번 공구로 보정값 6을 수행
- 6번 공구로 보정번호 3번의 보정값 수행
- 6번 공구로 보정번호 3번의 보정값 취소
36. CNC선반에서 2줄 나사가공시 F는 어떤 값을 나타내는가?
- 나사산의 높이
- 나사절삭 반복횟수
- 나사의 리드
- 나사의 피치
37. CNC선반에서 주축 최고회전수를 지정해주는 지령절은?
- G30 S1000;
- G92 S1500;
- G28 S1800;
- G50 S1200;
38. CPU(중앙처리장치) 속도와 메모리의 속도 차이를 줄이기 위한 메모리는?
- Cache memory
- Core memory
- Volatile memory
- Associative memory
39. 공간상에서 선을 이용하여 3차원 물체를 표시하는 와이어 프레임 모델의 특징을 설명한 것으로서 바르지 못한 것은?
- 3면 투시도 작성이 용이하다.
- 단면도 작성이 불가능하다.
- 물리적 성질의 계산이 가능하다.
- 은선제거가 불가능하다.
40. 교차되는 두 직선의 교차 부분을 rounding하려고 할 때 사용되는 것은?
- chamfer
- fillet
- ellipse
- mirror
3과목: 자동제어
41. 비례감도 3, 적분시간이 5인 PI 조절계의 전달함수는?
- 15S + 5 / 3S
- 15S + 3 / 5S
- 3 / 5S
- 5 / 3S
42. 개루프 시스템과 비교하여 폐루프 시스템의 장점이 아닌것은?
- 기준입력과 출력사이의 오차 보정
- 성능 향상
- 설치비용의 절감
- 외란 제거
46. 다음 블록선도의 입출력비는?
- G1 / (1-G1G2G3)
- G2 / (1+G1G2G3)
- G1G2 / (1-G1G2G3)
- G1G2 / (1+G1G2G3)
47. 압력, 온도, 유량, 액위 및 농도 등 공업의 상태량을 제어량으로 하는 제어는?
- 시퀀스제어
- 프로그램제어
- 수치제어
- 프로세스제어
48. 2차계에서 오버슈트(overshoot)가 가장 크게 일어나는 계통의 감쇄율은?
- δ = 1
- δ = 0.01
- δ = 0.5
- δ = 0.9
50. PLC 주변기기가 갖추어야할 기능으로 맞지 않는 것은?
- 프로그래밍 기능
- 체크 기능
- 프로그램 보전과 도면화
- 외부 노이즈에 의한 오동작 경보 기능
51. 서비스 유닛의 설치 장소로 적합한 곳은?
- 압축기의 공기 토출구
- 압축기의 공기 흡입구
- 공기압 기기의 입구
- 공기압 실린더의 입구
53. 펌프의 토출량이 15〔ℓ/min〕이고 유압 실린더에서의 피스톤 직경이 32〔㎜], 배관경이 6〔㎜〕일 때 배관에서의 유속과 피스톤의 전진 속도는?
- 배관에서의 유속 : 5.31〔m/sec〕, 피스톤 전진속도 : 1.87〔m/sec〕
- 배관에서의 유속 : 8.84〔m/sec〕, 피스톤 전진속도 : 0.31〔m/sec〕
- 배관에서의 유속 : 53.1〔m/sec〕, 피스톤 전진속도 : 18.7〔m/sec〕
- 배관에서의 유속 : 0.88〔m/sec〕, 피스톤 전진속도 : 0.03〔m/sec〕
54. 다음 중 공압의 장점으로 잘못된 것은?
- 정밀한 속도 제어가 용이하다.
- 에너지 축적이 용이하다.
- 배관에 의해 먼 거리 이송이 가능하다.
- 화재나 폭발의 위험이 적다.
55. 다음 밸브의 기호 중에서 실린더의 속도를 증가시키는 목적으로 사용할 수 있는 밸브는?
-
CBT문제은행AI2023-04-16 07:19
정답은 "
"이다. 이 밸브는 A와 B 포트를 연결하고, C 포트는 차단한다. 따라서 A에서 유입되는 압력공기는 B로 바로 흐르게 되어 실린더의 속도를 증가시키게 된다. 다른 밸브들은 A와 B, 혹은 A와 C를 연결하거나 차단하는 방식으로 작동하기 때문에 실린더의 속도를 증가시키는 목적으로 사용하기에는 적합하지 않다.
56. 베인펌프의 장점이 아닌 것은?
- 작동유의 점도에 영향 없이 사용할 수 있다.
- 펌프 출력에 비해 형상치수가 작다.
- 기어펌프나 피스톤 펌프에 비해 토출 압력의 맥동이 적다.
- 베인의 마모에 의한 압력저하가 발생하지 않는다.
58. 다음의 기호를 설명한 것 중 옳지 않은 것은?
- 2방향 유동형이다.
- 스프링의 힘에 의해 중앙위치로 되돌아 오는 방식이다.
- 파일럿 조작방식에 외부 드레인이다.
- 한방향 회전형이다.
60. 파일럿 조작형 릴리프 밸브의 특징이 아닌 것은?
- 유량을 조절하는 역할을 한다.
- 원격조작을 할 수 있다.
- 유압회로의 최고압력을 제한시키는 밸브이다.
- 구조에 따라 직접 작동형과 파일럿 작동형이 있다.
4과목: 메카트로닉스
61. PLC(Programmable Logic Controller)의 특징 중 틀린것은?
- 동작 실행에 대한 내용 변경을 프로그램에 의하여 쉽게 바꿀수 있다.
- 체계적인 고장 진단과 점검이 용이하다.
- 릴레이 제어에 비하여 신뢰성이 없고, 고속 동작이 가능하다.
- 제어 기능량에 비하여 설치면적이 적다.
62. 계전기나 스위치 접점의 개폐상태를 그릴 때의 원칙이 아닌 것은?
- 계전기의 접점은 접점을 구분하는 코일의 자력을 잃은 상태
- 코일이 여자인 상태
- 수동접점은 손을 떼었을 때의 상태
- 그 밖의 접점은 정지상태
= 0
= 165. 금속체나 자성체에서 발생되는 전계나 자계의 변화를 감지하여 접점을 개폐하며 물체와 직접 접촉하지 않고 검출하는 스위치는?
- 근접스위치
- 전자계전기
- 광전스위치
- 리밋스위치
66. 되먹임 제어계의 장점이 아닌 것은?
- 전체 제어계는 항상 안정하다
- 목표값에 정확히 도달할 수 있다
- 제어계의 특성을 향상시킬 수 있다
- 외부 조건 변화에 대한 영향을 줄일 수 있다
67. 다음 그림 기호의 설명으로 알맞은 것은?
- 광전스위치- a 접점
- 광전스위치- b 접점
- 근접스위치- a 접점
- 근접스위치- b 접점
69. 시퀀스 회로도에서 우선도가 높은 쪽의 회로를 on 조작하면 다른 회로는 작동하지 않도록 하는 회로는?
- 반복동작 회로
- 인터록 회로
- 자기유지 회로
- 지연동작 회로
70. 표시용 기기에서 표시등의 구비조건이 아닌 것은?
- 표시가 명확할 것
- 동작이 확실할 것
- 부착이 편리할 것
- 눈을 피로하지 않게 할 것

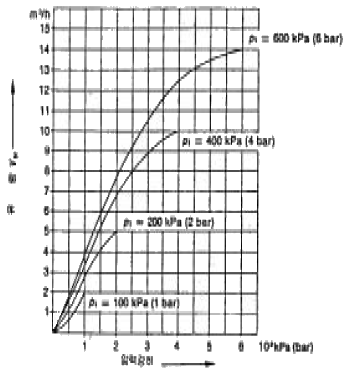

71. 그림에서 공급압력 P1=600kPa이고 압력강하 △P=100kPa라면 유량은 몇 m3/h인가?
- 2
- 2.8
- 3.3
- 4
72. 펄스(pulse)수에 비례하는 회전각도를 얻을 수 있으므로 D/A변환기, 디지탈 X-Y 플로터 및 수치제어 공작기계 등에 사용되는 회전 액추에이터는?
- 스테핑모터
- 유도 전동기
- 동기 전동기
- 직류 전동기
73. 근접 스위치의 기본적인 성능 또는 특성을 측정하기 위한 표준이 되는 검출체를 표준 검출체라 한다. 다음 중 표준 검출체로서 정해지지 않는 것은?
- 모양
- 치수
- 수량
- 재질
74. 공압시스템의 고장원인에 해당되지 않는 것은?
- 공급유량 부족에 의한 고장
- 수분으로 인한 고장
- 이물질에 의한 고장
- 연속공정에 의한 고장
75. 제어신호의 간섭을 제거하기 위하여 방향성 리미트 스위치를 이용하였을 때의 특징과 거리가 먼 것은?
- 배선이 간단하고 경제적인 방법이다.
- 실린더 2-3개 정도의 간단한 시퀀스제어에 많이 이용된다.
- 정확한 위치의 검출이 요구되는 곳에 사용하면 좋다.
- 짧은 펄스 신호가 출력되므로 다른 제어신호와 AND와 같은 논리회로를 구성하기 어렵다.
76. 감온 리드스위치의 특징 중 틀린 것은?
- 사용온도 범위가 넓다.
- 동작 수명이 길다.
- 소형이고, 가볍고, 저가격이다.
- 고온, 고습 환경에서 불안정하다.
77. 제어시스템에서 신호를 처리하는 방식에 의한 분류가 아닌것은?
- 메모리 제어계
- 논리 제어계
- 비동기 제어계
- 시퀀스 제어계
단조 에너지 = 해머의 운동 에너지 × 효율
해머의 운동 에너지는 다음과 같이 계산할 수 있다.
해머의 운동 에너지 = 1/2 × 해머의 무게 × 해머의 속도2
중력가속도를 g라고 하면, 타격에 의한 단조 재료 높이의 변화량은 다음과 같이 계산할 수 있다.
단조 재료 높이의 변화량 = 해머의 운동 에너지 / (중력가속도 × 해머의 무게)
따라서, 단조 에너지는 다음과 같이 계산할 수 있다.
단조 에너지 = 1/2 × 해머의 무게 × 해머의 속도2 × 효율 / (중력가속도 × 해머의 무게)
해머의 무게와 중력가속도는 모두 공식에서 약분되므로, 단조 에너지는 다음과 같이 간단하게 계산할 수 있다.
단조 에너지 = 1/2 × 해머의 무게 × 해머의 속도2 × 효율 / 중력가속도
따라서, 계산하면 다음과 같다.
단조 에너지 = 1/2 × 10 × 102 × 0.9 / 9.8 ≈ 45.9 (kgf-m)
따라서, 정답은 "45.9"이다.
