생산자동화산업기사 필기 기출문제복원 (2008-09-07)

생산자동화산업기사
(2008-09-07 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 산화 알루미늄 분말을 주성분으로 하여 마그네슘, 규소 등의 산화물과 소량의 다른 원소를 첨가하여 소결한 절삭 공구 재료는?

  1. 고속도강
  2. 세라믹
  3. CBN 공구
  4. 초경합금
(정답률: 알수없음)
  • 산화 알루미늄 분말을 주성분으로 하여 소결한 절삭 공구 재료는 세라믹이다. 이는 산화 알루미늄이 고온에서 결합력이 강한 결정체로 변화하면서 높은 경도와 내마모성을 가지게 되기 때문이다. 또한, 규소와 마그네슘 등의 첨가물은 세라믹의 강도와 내열성을 높여주는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 드릴의 구멍뚫기 작업을 할 때 주의해야 할 사항이다. 틀린 것은?

  1. 드릴은 흔들리지 않게 정확하게 고정해야 한다.
  2. 장갑을 찌고 작업을 하지 않는다.
  3. 구멍뚫기가 끝날 무렵은 이송을 천천히 한다.
  4. 드릴이나 드릴 소켓 등을 뽑을 때에는 해머 등으로 두들겨 뽑는다.
(정답률: 알수없음)
  • "드릴이나 드릴 소켓 등을 뽑을 때에는 해머 등으로 두들겨 뽑는다."가 틀린 것이다. 드릴이나 드릴 소켓을 뽑을 때에는 키나 볼트를 이용하여 천천히 돌려서 뽑아야 한다. 해머 등으로 두들겨 뽑으면 드릴이나 소켓이 손상될 수 있기 때문이다.

    드릴이나 드릴 소켓 등을 뽑을 때에는 해머 등으로 두들겨 뽑으면 드릴이나 소켓이 손상될 수 있기 때문이다. 이는 드릴 작업 시 안전을 위해 꼭 지켜야 할 사항 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 주철을 저속으로 절삭할 때 주로 나타나는 칩(chip)의 형태는?

  1. 전단형
  2. 열단형
  3. 유동형
  4. 균열형
(정답률: 알수없음)
  • 주철을 저속으로 절삭할 때 나타나는 칩의 형태는 균열형이다. 이는 주철의 결함이나 구조적 특성 때문에 발생하는 것으로, 절삭 과정에서 주철 내부에서 응력이 집중되어 균열이 발생하고 이 균열을 따라 칩이 형성되기 때문이다. 따라서 주철을 저속으로 절삭할 때는 균열형 칩이 발생하는 것이 일반적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 브로치 절삭날 피치를 구하는 식은? (단, P=피치, L=절삭날의 길이, C는 가공물 재질에 따른 상수이다.)

  1. P = C√L
  2. P = C×L
  3. P = C×L2
  4. P = C2×L
(정답률: 알수없음)
  • 브로치 절삭날 피치는 절삭날의 길이에 따라 결정되는데, 절삭날의 길이가 길어질수록 피치는 커진다. 이는 절삭날이 가공물을 절단할 때 한 번에 이동하는 거리가 늘어나기 때문이다. 따라서 절삭날의 길이 L이 커질수록 P도 커져야 한다.

    그리고 가공물의 재질에 따라 절삭력이 달라지기 때문에, 이를 고려한 상수 C가 필요하다. 이 때, 절삭력이 일정하다고 가정하면, 절삭날의 길이 L과 브로치 절삭날 피치 P는 비례 관계에 있다. 즉, P = C√L이 된다. 따라서 정답은 "P = C√L"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 숏 피닝(shot peening) 가공 조건에 중요한 영향을 미치지 않은 것은?

  1. 분사속도
  2. 분사각도
  3. 분사액
  4. 분사면적
(정답률: 알수없음)
  • 숏 피닝 가공 조건에서 분사액은 중요한 영향을 미치지 않는다. 이는 분사액의 종류나 성질이 가공 표면에 미치는 영향이 작기 때문이다. 따라서 분사액의 종류나 성질은 가공 조건에 큰 영향을 미치지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 밀링 머신 중 분할대나 헬리컬 절삭 장치를 사용하여 헬리컬 기어, 트위스트 드릴의 비틀림 홈 등의 가공에 가장 적합한 것은?

  1. 수직 밀링 머신
  2. 수평 밀링 머신
  3. 만능 밀링 머신
  4. 플레이너형 밀링 머신
(정답률: 알수없음)
  • 만능 밀링 머신은 분할대나 헬리컬 절삭 장치를 사용하여 다양한 형태의 가공이 가능하며, 수직 밀링 머신과 수평 밀링 머신보다 더욱 다양한 가공이 가능합니다. 따라서 헬리컬 기어나 트위스트 드릴의 비틀림 홈 등의 가공에 가장 적합한 것입니다. 또한, 만능 밀링 머신은 다양한 각도로 가공이 가능하며, 작업 테이블의 크기도 크기 때문에 대형 부품의 가공도 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 밀링 가공시 지켜야 할 안전 사항으로 틀린 것은?

  1. 절삭 가공 중 칩을 제거할 때에는 장갑 낀 손으로 제거한다.
  2. 가공물은 바른 자세에서 단단하게 고정한다.
  3. 가동 전에 각종 레버, 자동이송, 급송이송 등을 반드시 점검한다.
  4. 칩 커버를 설치한다.
(정답률: 알수없음)
  • "절삭 가공 중 칩을 제거할 때에는 장갑 낀 손으로 제거한다."가 틀린 것입니다. 이는 오히려 위험한 행동입니다. 칩 제거는 전문가나 적절한 도구를 사용하여 안전하게 처리해야 합니다. 장갑을 낀 손으로 칩을 제거하면 손가락이 다칠 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 각도 측정기의 종류가 아닌 것은?

  1. 플러그 게이지
  2. 사인바
  3. 컴비네이션 세트
  4. 수준기
(정답률: 알수없음)
  • 플러그 게이지는 각도를 측정하는 도구가 아니라, 특정 부품의 내부나 외부 직경을 측정하는 도구이기 때문에 각도 측정기의 종류가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 연삭숫돌의 결합도가 높은 것을 사용해야 하는 연삭작업은?

  1. 경도가 큰 가공물을 연삭할 경우
  2. 숫돌차의 원주 속도가 빠를 경우
  3. 접촉 면적이 작은 연삭작업일 경우
  4. 연삭깊이가 클 경우
(정답률: 알수없음)
  • 접촉 면적이 작은 연삭작업일 경우, 연삭숫돌과 가공물 사이의 접촉면이 작기 때문에 결합도가 높은 연삭숫돌을 사용해야만 안정적인 연삭작업이 가능하다. 그렇지 않으면 연삭숫돌이 가공물에 미끄러져서 작업이 제대로 이루어지지 않을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 기어 절삭법에 해당되지 않는 것은?

  1. 선반에 의한 절삭법
  2. 형판에 의한 절삭법
  3. 창성에 의한 절삭법
  4. 총형 공구에 의한 절삭법
(정답률: 알수없음)
  • 선반에 의한 절삭법은 회전하는 작업물을 고정하고, 고정된 작업물에 회전하는 절삭공구를 이용하여 절삭하는 방법입니다. 기어 절삭법, 형판에 의한 절삭법, 창성에 의한 절삭법, 총형 공구에 의한 절삭법은 모두 회전하는 작업물에 절삭공구를 이용하여 절삭하는 방법이므로 기어 절삭법에 해당됩니다. 따라서, 선반에 의한 절삭법은 기어 절삭법에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. CNC 선반가공용 프로그램에서 G96 S100 M03 ; 일 때 S100의 의미는?

  1. 회전당 이송량
  2. 원주속도 100 m/min으로 일정제어
  3. 분당 이송량
  4. 회전수 100 rpm 으로 일정제어
(정답률: 알수없음)
  • S100은 원주속도 100 m/min으로 일정제어를 의미합니다. 이는 CNC 선반에서 회전하는 작업물의 속도를 일정하게 유지하면서 가공을 진행하는 것을 의미합니다. 이를 통해 가공품질을 일정하게 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 환봉을 황삭가공하는데 이송을 0.1mm/rev로 하려고 한다. 바이트의 노즈반경이 1.5mm라고 한다면 이론상의 최대 표면 거칠기는 얼마 정도가 되겠는가?

  1. 8.3×10-4 mm
  2. 8.3×10-3 mm
  3. 8.3×10-5 mm
  4. 8.3×10-2 mm
(정답률: 알수없음)
  • 이론상의 최대 표면 거칠기는 다음과 같이 계산할 수 있다.

    최대 표면 거칠기 = 이송량 ÷ 회전수 × 노즈반경

    여기에 주어진 값들을 대입하면,

    최대 표면 거칠기 = 0.1mm/rev ÷ (2π × 1.5mm) × 1000rev/min = 8.3×10-4 mm

    따라서 정답은 "8.3×10-4 mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 선삭에서 테이퍼의 큰 지름을 D(mm), 작은 지름을 d(mm), 테이퍼 부분의 길이를 l(mm), 일감의 전체길이를 L(mm)이라 하면, 심압대의 편위량 e(mm)를 구하는 식으로 옳은 것은?

(정답률: 알수없음)
  • 정답은 ""이다.

    테이퍼 부분의 지름이 변화하면서 일감이 심압대에 밀착되는 부분에서 압력이 발생하게 된다. 이때, 심압대의 편위량은 다음과 같이 구할 수 있다.

    e = (D-d) / 2 + (l/L) * (D+d) / 2

    즉, 테이퍼 부분의 지름이 클수록 편위량이 커지고, 테이퍼 부분의 길이가 일감의 전체길이에 비해 길수록 편위량이 커진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선반가공에서 작업자의 안전을 위해 칩을 인위적으로 짧게 끊어지도록 만드는 것은?

  1. 여유각
  2. 경사각
  3. 칩 브레이커
  4. 인선 반지름
(정답률: 알수없음)
  • 선반가공에서 작업자의 안전을 위해 칩을 인위적으로 짧게 끊어지도록 만드는 것은 "칩 브레이커"이다. 이는 칩이 너무 길어지면 작업자가 다루기 어렵고, 칩이 부러지거나 튀어서 안전사고가 발생할 수 있기 때문이다. 따라서 칩 브레이커를 사용하여 칩을 짧게 끊어 작업자의 안전을 보장한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 수작업으로 선재, 봉재 등에 수나사를 깍을 때 사용하는 공구는?

  1. 탭
  2. 다이스
  3. 스크레이퍼
  4. 커터
(정답률: 알수없음)
  • 다이스는 선재나 봉재와 같은 원형의 물체에 나사를 깍을 때 사용하는 공구입니다. 다이스는 나사를 깍는 과정에서 나사의 깊이와 간격을 일정하게 유지할 수 있도록 도와줍니다. 따라서 수작업으로 나사를 깍을 때 매우 유용한 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 일반적으로 공구 연삭기로 연삭하는 절삭공구로 적합하지 않은 것은?

  1. 바이트
  2. 줄
  3. 드릴
  4. 밀링커터
(정답률: 알수없음)
  • 줄은 연삭기로 연삭하기 어렵거나 불가능한 형태의 절삭공구이기 때문입니다. 줄은 길고 얇은 형태로, 연삭기에서 고정이 어렵고 회전 중에 휘어질 가능성이 높기 때문에 연삭이 어렵습니다. 따라서 줄은 다른 방법으로 연마해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 높은 정밀도를 요구하는 가공물, 각종 지그, 정밀기계의 구멍가공 등에 사용하는 보링머신으로, 온도 변화에 따른 영향을 받지 않도록 항온 항습실에 설치해야 하는 것은?

  1. 코어보링머신
  2. 수직보링머신
  3. 수평보링머신
  4. 지그보링머신
(정답률: 알수없음)
  • 지그보링머신은 가공물을 고정시키는 지그를 사용하여 가공하는 보링머신으로, 가공물의 위치와 각도를 정확하게 조절할 수 있어 높은 정밀도를 요구하는 작업에 적합합니다. 따라서 온도 변화에 따른 위치 변화를 최소화하기 위해 항온 항습실에 설치해야 합니다. 코어보링머신은 중심축을 기준으로 가공하는 보링머신, 수직보링머신은 수직 방향으로 가공하는 보링머신, 수평보링머신은 수평 방향으로 가공하는 보링머신입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 밀링머신의 부속장치가 아닌 것은?

  1. 슬로팅 장치
  2. 회전 테이블
  3. 래크 절삭장치
  4. 맨드릴
(정답률: 알수없음)
  • 밀링머신의 부속장치 중에서 맨드릴은 존재하지 않습니다. 따라서 맨드릴은 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 밀링 가공에서 테이블의 이송 속도를 구하는 식은? (단, F는 테이블 이송속도(m/min), fz는 커터 1개의 날당 이송(mm/tooth), Z는 커너의 날수, n은 커터의 회전수(rpm), fr은 커터 1회전당 이송(mm/rev)이다.)

  1. F = fz × Z × n
  2. F = fz × Z
  3. F = fz × fr
  4. F = fz × fr × n
(정답률: 알수없음)
  • 테이블의 이송 속도는 커터의 회전 속도와 이송 거리에 따라 결정된다. 따라서, 커터 1개의 날당 이송 거리(fz)와 커터의 날 수(Z)를 곱한 값은 커터 1회전당 이송 거리(fr)와 같다. 이를 커터의 회전수(n)와 곱하면 테이블의 이송 속도(F)가 나오게 된다. 따라서, F = fz × Z × n이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 시준기와 망원경을 조합한 것으로 미소 각도를 측정할 수 있는 광학적 각도 측정기는?

  1. 베벨 각도기
  2. 오토 콜리메이터
  3. 광학식 각도기
  4. 광학식 클리노미터
(정답률: 알수없음)
  • 오토 콜리메이터는 시준기와 망원경을 조합하여 미소 각도를 측정하는 광학적 각도 측정기입니다. 이는 시준기의 정확한 위치를 파악하여 미소 각도를 측정하므로, 높은 정밀도와 정확도를 보장합니다. 따라서 오토 콜리메이터가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 드릴의 지름이 8mm이고, 회전수가 900rpm 인 기계의 절삭속도(m/s)는 약 얼마인가?

  1. 0.37
  2. 0.42
  3. 0.47
  4. 0.51
(정답률: 알수없음)
  • 절삭속도는 다음과 같이 계산할 수 있습니다.

    절삭속도(m/s) = 드릴 지름(mm) × π × 회전수(rpm) ÷ 60 × 1000

    따라서, 이 문제에서는 다음과 같이 계산할 수 있습니다.

    절삭속도(m/s) = 8 × π × 900 ÷ 60 × 1000 ≈ 0.377

    따라서, 가장 가까운 정답은 "0.37" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 입구의지름이 30mm이고, 속도가 2m/s인 물이 흘러 들어가 지름 10mm인 단면으로 흘러 나올 때 물의 속도는 몇 m/s 인가?

  1. 5
  2. 10
  3. 18
  4. 30
(정답률: 알수없음)
  • 물의 질량은 보존되므로, 단면적이 작아지면 속도는 커져야 한다. 이 문제에서는 지름이 작아지므로 속도는 커져야 한다.

    단면적은 $A=frac{pi}{4}d^2$ 이므로, 입구에서의 단면적은 $A_1=frac{pi}{4}(30text{mm})^2=225pitext{mm}^2$ 이고, 출구에서의 단면적은 $A_2=frac{pi}{4}(10text{mm})^2=25pitext{mm}^2$ 이다.

    물의 질량은 $rho=frac{m}{V}$ 이므로, $m=rho V$ 이다. 시간당 흐르는 물의 양은 $Q=Av$ 이므로, $V=frac{Q}{A}$ 이다. 따라서, $m=rhofrac{Q}{A}$ 이다.

    물의 운동에너지는 $E=frac{1}{2}mv^2$ 이므로, 출구에서의 운동에너지는 $E_2=frac{1}{2}m(frac{Q}{A_2})^2$ 이다. 입구에서의 운동에너지는 $E_1=frac{1}{2}m(frac{Q}{A_1})^2$ 이다.

    물의 운동에너지는 보존되므로, $E_1=E_2$ 이다. 따라서,

    $$frac{1}{2}m(frac{Q}{A_1})^2=frac{1}{2}m(frac{Q}{A_2})^2$$

    양변에 $m$ 을 곱하고, 양변에 $frac{2}{Q^2}$ 를 곱하면,

    $$frac{2}{Q^2}(frac{Q}{A_1})^2=frac{2}{Q^2}(frac{Q}{A_2})^2$$

    $$frac{2}{Q^2}frac{Q^2}{A_1^2}=frac{2}{Q^2}frac{Q^2}{A_2^2}$$

    $$frac{1}{A_1^2}=frac{1}{A_2^2}$$

    $$A_2^2=A_1^2/9$$

    $$A_2=A_1/3$$

    따라서, $v_2=frac{Q}{A_2}=frac{3Q}{A_1}=3v_1=6text{m/s}$ 이다.

    따라서, 정답은 18이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 힌지로 고정된 길이가 L인 봉의 끝에 직각방향으로 힘 F를 작용시킬 때 힌지에 발생하는 모멘트 M를 구하는 식은?

  1. M = F ⦁ L2
  2. M = F ⦁ L
  3. M = F ÷ L2
  4. M = L ÷ F
(정답률: 알수없음)
  • 힌지에 작용하는 모멘트는 F와 L의 곱으로 계산됩니다. 이는 간단한 물리법칙 중 하나인 "레버의 원리"에 따라 결정됩니다. 레버의 원리는 힘과 거리의 곱이 일정하다는 것을 말하는데, 이는 F가 L만큼 떨어져 있는 경우 M이 F와 L의 곱으로 계산된다는 것을 의미합니다. 따라서 정답은 "M = F ⦁ L"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

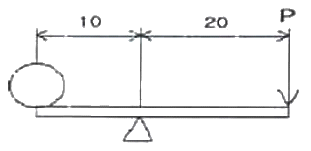

24. 다음 그림과 같은 지렛대에 10kgf의 물체가 올려져 있다. 이 지렛대가 평형 상태를 유지하기 위해서는 P에 얼마의 힘(kgf)이 필요한가?

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 알수없음)
  • 이 지렛대는 평형 상태이므로 왼쪽과 오른쪽의 토크가 같아야 한다. 왼쪽에 작용하는 토크는 10kgf × 30cm = 300kgf·cm이고, 오른쪽에 작용하는 토크는 (P × 50cm) + (20kgf × 20cm) = 50P + 400kgf·cm이다. 따라서 300kgf·cm = 50P + 400kgf·cm 이므로 P = 5kgf이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 직경이 6cm인 원형 단면에 2400kgf의 인장 하중이 작용할 때 발생하는 인장 응력은 약 몇 kgf/cm2 인가?

  1. 85
  2. 95
  3. 105
  4. 125
(정답률: 알수없음)
  • 인장 응력은 인장하중을 단면적으로 나눈 값으로 계산된다. 따라서 인장 응력은 다음과 같이 계산할 수 있다.

    인장 응력 = 인장하중 / 단면적

    원형 단면의 단면적은 반지름의 제곱에 파이(π)를 곱한 값으로 계산된다. 따라서 단면적은 다음과 같이 계산할 수 있다.

    단면적 = 반지름의 제곱 x π

    여기서 반지름은 지름의 절반인 3cm이다. 따라서 단면적은 다음과 같이 계산할 수 있다.

    단면적 = 3cm x 3cm x π ≈ 28.27cm²

    따라서 인장 응력은 다음과 같이 계산할 수 있다.

    인장 응력 = 2400kgf / 28.27cm² ≈ 85kgf/cm²

    따라서 정답은 "85"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전선의 직경이 동일한 조건에서 길이가 길면 저항값은 어떻게 변하는가?

  1. 커진다.
  2. 작아진다.
  3. 커지다가 작아진다.
  4. 변함이 없다.
(정답률: 알수없음)
  • 전선의 저항은 전선의 길이와 반비례 관계에 있다. 따라서 길이가 길어질수록 저항값은 커진다. 이는 전선 내부를 통과하는 전류가 길이가 길어질수록 더 많은 저항을 만나기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 힘의 단위로 옳은 것은?

  1. kg·m/s2
  2. N/m2
  3. kg·m
  4. m/s2
(정답률: 알수없음)
  • 힘은 질량과 가속도의 곱으로 나타낼 수 있습니다. 따라서 힘의 단위는 질량의 단위와 가속도의 단위를 곱한 것이 됩니다. 질량의 단위는 킬로그램(kg)이고, 가속도의 단위는 미터/초의 제곱(m/s2)이므로, 힘의 단위는 kg·m/s2가 됩니다. 따라서 정답은 "kg·m/s2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 1라디안(rad)을 60분법으로 환산하여 바르게 나타낸 것은?

(정답률: 알수없음)
  • 1라디안은 180/π도 이므로, 60분법으로 환산하면 180/π × 60/1 = 180 × 60/π = 10800/π ≈ 3437.7467707849393분이 된다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 한 변의 길이가 30mm이고, 길이가 500mm인 정사각형 알루미늄 봉의 무게는 몇 N 인가? (단, 알루미늄의 밀도는 2.7g/cm3, 중력가속도는 10m/s2 이다.)

  1. 0.45
  2. 12.15
  3. 1215
  4. 4500
(정답률: 알수없음)
  • 먼저, 정사각형 봉의 부피를 구해야 한다. 한 변의 길이가 30mm인 정사각형의 넓이는 900mm2 이므로, 부피는 900mm2 × 500mm = 450000mm3 이다.

    알루미늄의 밀도는 2.7g/cm3 이므로, 부피가 450000mm3 인 알루미늄 봉의 질량은 450000mm3 × 2.7g/cm3 = 1215000g = 1215kg 이다.

    무게는 질량에 중력가속도를 곱한 값이므로, 무게는 1215kg × 10m/s2 = 12150N = 12.15kN 이다.

    따라서, 정답은 "12.15" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 회로에서 3Ω의 저항에 6A의 전류가 흐를 때 단자 a, b사이의 전위차는 몇 V 인가? (단, 그림에서의 저항단위는 모두 Ω 이다.)

  1. 54
  2. 108
  3. 126
  4. 174
(정답률: 알수없음)
  • 오옴의 법칙에 따라 a와 b 사이의 전위차는 전류와 저항의 곱으로 구할 수 있다. 따라서 전위차는 3Ω x 6A = 18V 이다. 그러나 회로가 병렬로 연결되어 있으므로, 전압은 각 분기에서 동일하다. 따라서 a와 b 사이의 전위차는 18V / 2 = 9V 이다. 그러나 보기에는 이 값이 없으므로, 9V x 12Ω = 108V 이므로 정답은 "108" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. “윈도 98”에서는 CD-ROM Title를 드라이브에 넣으면 자동으로 실행되는 기능을 제공하는데, 이 기능을 멈추게 하는 방법은?

  1. Shift 키를 누른 채로 삽입
  2. Alt 키를 누른 채로 삽입
  3. F4 키를 누른 채로 삽입
  4. Ctrl 키를 누른 채로 삽입
(정답률: 알수없음)
  • 윈도 98에서 CD-ROM Title을 드라이브에 넣으면 자동으로 실행되는 기능은 AutoPlay라고 부르는데, Shift 키를 누른 채로 CD를 삽입하면 AutoPlay 기능이 멈추고 CD를 직접 탐색할 수 있습니다. 이는 Shift 키를 누르면 AutoPlay 기능이 비활성화되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 실시간 처리 시스템과 거리가 먼 것은?

  1. 산업 제어 시스템
  2. 온라인 예금 시스템
  3. 좌석 예약 시스템
  4. 급여 처리 시스템
(정답률: 알수없음)
  • 급여 처리 시스템은 일반적으로 매월 한 번 처리되며, 실시간으로 처리되지 않는 경우가 많기 때문에 실시간 처리 시스템과 거리가 먼 것입니다. 반면, 산업 제어 시스템, 온라인 예금 시스템, 좌석 예약 시스템은 실시간으로 처리되어야 하므로 실시간 처리 시스템과 가깝습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. Which is not operating system?

  1. UNIX
  2. DOS
  3. WINDOWS 98
  4. PASCAL
(정답률: 알수없음)
  • "UNIX", "DOS", and "WINDOWS 98" are all operating systems, while "PASCAL" is a programming language.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 페이지 교체 알고리즘 중 가장 오랫동안 사용되지 않고 있던 페이지를 교체하기 위하여 사용되는 것은?

  1. FIFO
  2. NUR
  3. RR
  4. LRU
(정답률: 알수없음)
  • LRU 알고리즘은 Least Recently Used의 약자로, 가장 오랫동안 사용되지 않은 페이지를 교체하는 알고리즘이다. 이는 페이지 교체 알고리즘 중에서 가장 오랫동안 사용되지 않은 페이지를 교체하기 위해 사용된다. LRU 알고리즘은 페이지의 사용 시간을 기록하고, 가장 오래 전에 사용된 페이지를 교체하는 방식으로 동작한다. 이는 최근에 사용되지 않은 페이지를 교체함으로써 시스템의 성능을 향상시키는 데에 도움이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 설명은 무엇에 관한 내용인가?

  1. application program
  2. operating sysytem
  3. job scheduling
  4. file system
(정답률: 알수없음)
  • 이미지는 컴퓨터 시스템의 구성 요소 중 하나인 "operating system"을 나타내며, 이는 컴퓨터 하드웨어와 "application program" 사이의 인터페이스 역할을 하며, "job scheduling"과 "file system" 등의 기능을 제공하는 소프트웨어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 운영체제의 제어프로그램 중 주기억장치와 보조기억장치사이의 자료 전송, 파일의 조작 및 처리, 입/출력 자료와 프로그램 간의 논리적 연결 등 시스템에서 취급하는 파일과 데이터를 표준적인 방법으로 처리할 수 있도록 관리하는 것은?

  1. supervisor program
  2. data management program
  3. job control program
  4. problem program
(정답률: 알수없음)
  • 주어진 보기 중에서 "data management program"은 시스템에서 취급하는 파일과 데이터를 표준적인 방법으로 처리할 수 있도록 관리하는 프로그램이기 때문에 정답이 됩니다. 다른 보기들은 각각 운영체제의 다른 제어프로그램을 나타내며, "supervisor program"은 시스템 자원을 관리하고 사용자 프로그램의 실행을 감독하는 프로그램, "job control program"은 사용자가 제출한 작업을 처리하는 프로그램, "problem program"은 사용자가 작성한 프로그램을 실행하는 프로그램을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. “윈도 98”에서 다음 설명에 해당하는 것은?

  1. 아이콘
  2. 단축아이콘
  3. 폴더
  4. 작업표시줄
(정답률: 알수없음)
  • 이미지는 바탕화면에 있는 아이콘들을 보여주고 있습니다. 이 중에서도 바로 실행할 수 있는 프로그램이나 파일을 바로가기로 만들어 놓은 것이 단축아이콘입니다. 따라서 정답은 "단축아이콘"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음에서 설명한 메모리의 종류로서 알맞은 것은?

  1. Associative Memory
  2. Cache Memory
  3. Read Only Memory
  4. Virtual Memory
(정답률: 알수없음)
  • 정답은 "Cache Memory"입니다.

    Cache Memory는 CPU와 주기억장치 사이에 위치하여 CPU가 필요로 하는 데이터나 명령어를 미리 저장해 놓고 빠르게 접근할 수 있도록 하는 고속 메모리입니다. 따라서 CPU의 속도를 높이고 전체 시스템의 성능을 향상시키는 역할을 합니다.

    Associative Memory는 검색 속도를 높이기 위해 주소와 데이터를 연관시켜 저장하는 메모리입니다.

    Read Only Memory는 읽기 전용으로 데이터를 저장하는 메모리입니다.

    Virtual Memory는 주기억장치의 한계를 극복하기 위해 하드디스크 등의 보조기억장치를 이용하여 주기억장치처럼 사용하는 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. CPU의 시간을 공유하여 사용함으로써 각 사용자가 마치 자신만이 컴퓨터를 사용하고 있는 것처럼 느끼도록 제공하는 시스템은?

  1. 시분할 시스템
  2. 오프라인 시스템
  3. 분산처리 시스템
  4. 일괄처리 시스템
(정답률: 알수없음)
  • 시분할 시스템은 CPU의 시간을 작은 단위로 나누어 각 사용자에게 번갈아가며 할당함으로써, 여러 사용자가 동시에 컴퓨터를 사용하는 것처럼 느끼도록 제공하는 시스템입니다. 따라서, "시분할"이라는 용어가 사용되었습니다. 이와 달리, 오프라인 시스템은 컴퓨터와 사용자가 물리적으로 분리되어 작업을 처리하는 시스템, 분산처리 시스템은 여러 대의 컴퓨터가 네트워크로 연결되어 작업을 분산 처리하는 시스템, 일괄처리 시스템은 작업을 일괄적으로 처리하는 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. “윈도 98”의 제어판에서 시동 디스크를 만들려면 어떤 항목을 선택하여야 하는가?

  1. 시스템
  2. 사용자
  3. 내게 필요한 옵션
  4. 프로그램 추가/제거
(정답률: 알수없음)
  • "프로그램 추가/제거" 항목을 선택해야 시동 디스크를 만들 수 있습니다. 이는 시동 디스크를 만들기 위해 필요한 프로그램을 설치하거나 제거할 수 있는 항목이기 때문입니다. 다른 항목들은 시동 디스크와는 직접적인 연관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 다음 래더도와 일치하는 논리도는?

(정답률: 알수없음)
  • 이 논리도는 "A가 참이면 B가 참이고, B가 거짓이면 C가 참이다. C가 참이면 D가 참이다. A가 참이면 D가 참이다." 라는 논리를 나타낸 것이다. 따라서 A가 참이면 D가 참이므로 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 회로의 논리기호는?

(정답률: 알수없음)
  • 논리회로에서 AND 게이트는 입력이 모두 참일 때 출력이 참이 되는 게이트이다. 따라서, 입력 A와 B가 모두 참일 때 출력이 참이 되어야 하므로, ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 전자계산기 자신의 a접점을 이용하여 회로를 구성하여 스스로 동작을 유지하는 회로는?

  1. 우선회로
  2. 순차회로
  3. 자기유지회로
  4. 유극회로
(정답률: 알수없음)
  • 자기유지회로는 전자계산기 자신의 a접점을 이용하여 회로를 구성하여 스스로 동작을 유지하는 회로이다. 이는 자기 자신을 유지하기 위해 필요한 전류를 생성하고 유지하는 원리를 이용하여 동작한다. 따라서 자기유지회로라는 이름이 붙여졌다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 전달함수를 바르게 표현한 것은?

  1. 비례요소의 전달함수는 1/Ts 이다.
  2. 미분요소의 전달함수는 K 이다.
  3. 적분요소의 전달함수는 Ts 이다.
  4. 1차 지연요소의 전달함수는 K/(Ts+1) 이다.
(정답률: 알수없음)
  • 1차 지연요소는 입력 신호가 출력 신호에 영향을 주기까지 시간이 지연되는 요소이다. 이 때, 전달함수는 입력 신호와 출력 신호의 비율을 나타내는 것으로, 1차 지연요소의 경우 시간 지연을 고려하여 분모에 (Ts+1)을 추가해주고, 출력 신호의 크기를 조절하기 위해 상수 K를 곱해준다. 따라서, "1차 지연요소의 전달함수는 K/(Ts+1) 이다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. NC 기계의 동력전달 방법으로 서보모터와 볼나사 축을 직접 연결하여 연결부위에 백래쉬 발생을 방지시키는 기계요소로 가장 적합한 것은?

  1. 기어
  2. 타이밍벨트
  3. 인코더
  4. 커플링
(정답률: 알수없음)
  • 커플링은 서보모터와 볼나사 축을 직접 연결하여 백래쉬 발생을 방지시키는 기계요소입니다. 기어나 타이밍벨트는 전달 효율이 낮아 백래쉬 발생 가능성이 높고, 인코더는 동력전달에 직접적인 역할을 하지 않기 때문에 적합하지 않습니다. 따라서 커플링이 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 제벡 효과를 이용하여 온도를 측정할 수 있도록 만든 장치는?

  1. 차동변압기
  2. 측온저항
  3. 열전대
  4. 다이어프램
(정답률: 알수없음)
  • 제벡 효과는 두 개의 다른 금속이 만나면서 발생하는 전위차를 이용하여 온도를 측정하는 원리이다. 이 때 사용되는 장치가 열전대이다. 열전대는 두 개의 서로 다른 금속으로 이루어진 두 개의 전극을 이용하여 온도를 측정한다. 따라서 제벡 효과를 이용하여 온도를 측정할 수 있도록 만든 장치는 열전대이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 프로그램 입력장치를 이용하여 시퀀스 프로그램의 내용을 PLC의 메모리에 입력하는 것은?

  1. 코딩
  2. 로딩
  3. 시뮬레이션
  4. AND
(정답률: 알수없음)
  • 로딩은 프로그램을 PLC의 메모리에 입력하는 과정을 의미합니다. 따라서 프로그램 입력장치를 이용하여 시퀀스 프로그램의 내용을 PLC의 메모리에 입력하는 것은 로딩입니다. 즉, 프로그램을 PLC에 적재하는 것을 로딩이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 래더 다이어그램에 대한 설명으로 맞는 것은?

  1. 릴레이 제어회로의 표현에 사용된다.
  2. 위치제어 문제의 정확한 해결에 사용된다.
  3. 프로그램 메모리에 저장되는 프로그램이다.
  4. 제어 시스템에서 부품의 연결을 나타내는 계획도이다.
(정답률: 알수없음)
  • 래더 다이어그램은 릴레이 제어회로의 표현에 사용된다. 이는 릴레이 제어회로에서 사용되는 스위치와 같은 부품들을 그래픽으로 표현하여 제어 회로를 설계하고 구현하는 데 사용된다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 일반적인 경우 PLC의 출력 모듈과 사용 전원이 바르게 연결된 것은?

  1. 트랜지스터 – 교류, 직류
  2. 트라이액 – 교류, 직류
  3. 릴레이 – 교류, 직류
  4. TTL 레벨 – 교류, 직류
(정답률: 알수없음)
  • PLC의 출력 모듈은 전기적 신호를 제어하기 위해 사용되며, 이를 위해 일반적으로 릴레이가 사용됩니다. 릴레이는 교류 및 직류 모두에 사용할 수 있기 때문에 "릴레이 – 교류, 직류"가 정답입니다. 다른 선택지인 트랜지스터, 트라이액, TTL 레벨은 모두 교류 또는 직류 중 하나에만 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 CPU 내의 데이터 버스에 관한 설명으로 가장 적합한 것은?

  1. 데이터가 오고 가는 길이다.
  2. 데이터를 임시로 기억하는 곳이다.
  3. 어큐뮬레이터(accumulator)라고 부른다.
  4. 레지스터에게 일을 지시하는 레지스터의 대표라 할 수 있다.
(정답률: 알수없음)
  • CPU 내의 데이터 버스는 데이터가 오고 가는 길이다. 이는 CPU 내부에서 데이터가 처리되는 과정에서 데이터가 이동하는 경로를 의미한다. 데이터 버스는 CPU 내부의 다양한 구성 요소들 간에 데이터를 전송하는 역할을 수행하며, 데이터의 크기와 속도 등에 따라 다양한 종류의 데이터 버스가 존재한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 PLC에 대한 설명으로 잘못된 것은?

  1. 저장된 프로그램에 의해 입력과 출력을 모니터링을 하면서 기계와 공정을 제어한다.
  2. 하드웨어를 바꾸지 않고 소프트웨어를 이용하여 제어방법을 변경할 수 있다.
  3. 입력과 출력의 인터페이스는 반드시 PLC 외부에서 이루어진다.
  4. 프로그램은 주로 논리연산, 산술연산, 스위칭연산 등으로 구성된다.
(정답률: 알수없음)
  • "입력과 출력의 인터페이스는 반드시 PLC 외부에서 이루어진다."가 잘못된 설명이다. PLC는 입력과 출력을 처리하기 위해 내부적으로 디지털 및 아날로그 모듈을 가지고 있으며, 이 모듈들과 외부 장치들을 연결하여 입력과 출력을 처리한다. 따라서 입력과 출력의 인터페이스는 PLC 내부에서 이루어진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 어떤 NC(Numerical control) 기계의 기계제어장치(MCU)는 스테핑 모터를 제어하는데 있어서 12초 동안 20000 pulse를 발생한다. 만약 이 기계의 BLU(최소 이송 단위)가 0.01 mm/pulse 라면 이 때의 분당 이동 속도는 몇 m/min 인가?

  1. 0.2
  2. 1
  3. 2
  4. 10
(정답률: 알수없음)
  • 12초 동안 20000 pulse를 발생시키므로, 1초당 pulse 발생 수는 20000/12 = 1666.67 이다. 이 때의 이동 거리는 1666.67 x 0.01 = 16.67 mm 이다. 분당 이동 속도는 이동 거리를 시간으로 나눈 것이므로, 16.67 mm/12초 x 60초/1분 = 83.33 mm/min 이다. 따라서, 보기에서 정답은 "1" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 의 전달함수를 미분방정식으로 표현한 것으로 옳은 것은?

(정답률: 알수없음)
  • 미분방정식으로 표현한 것은 "" 이다. 이유는 전달함수가 시간에 대한 함수이므로, 미분방정식으로 표현할 때 시간에 대한 미분항이 포함되어야 한다. ""는 전달함수의 초기값을 나타내는 것으로, 미분방정식으로 표현할 때는 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 출력요소에 속하는 것은?

  1. LED
  2. 스위치
  3. 센서
  4. 키보드
(정답률: 알수없음)
  • LED는 출력요소에 속한다. 이는 LED가 전기적 신호를 받아서 빛을 내는 장치이기 때문이다. 스위치, 센서, 키보드는 입력요소에 속한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 마이크로프로세서의 어드레스 단자가 16개이고, 데이터 단자가 8개이면 메모리의 최대 크기로 맞는 것은?

  1. 64 kbyte
  2. 128 kbyte
  3. 256 kbyte
  4. 512 kbyte
(정답률: 알수없음)
  • 어드레스 단자가 16개이므로 2의 16승, 즉 65536개의 주소를 가리킬 수 있습니다. 데이터 단자가 8개이므로 한 번에 8비트, 즉 1바이트의 데이터를 처리할 수 있습니다. 따라서 메모리의 최대 크기는 65536 바이트, 즉 64 kbyte가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 해서 목표값의 임의의 변화에 추종하도록 구성된 제어계는?

  1. 서보 기구
  2. 프로세스 제어
  3. 자동 조정
  4. 정치 제어
(정답률: 알수없음)
  • 서보 기구는 기계적 변위를 제어량으로 사용하여 목표값의 변화에 추종하는 제어계입니다. 따라서 물체의 위치, 방위, 자세 등을 제어할 수 있습니다. 프로세스 제어, 자동 조정, 정치 제어는 서보 기구와는 다른 제어 방식이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

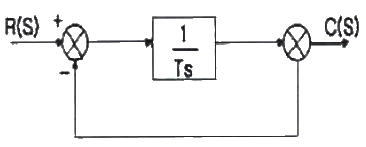

57. 다음 그림과 같은 블록선도의 전달함수로 올바른 것은?

  1. 1/Ts
  2. 1/Ts+1
  3. Ts+1
  4. Ts
(정답률: 알수없음)
  • 전달함수는 출력과 입력의 비율을 나타내는 함수이다. 이 블록선도에서는 입력신호 R(s)가 블록 G(s)를 거쳐 출력신호 Y(s)로 전달된다. 블록 G(s)는 1/(Ts+1)의 형태를 가지는 1차 시스템이다. 따라서 전달함수는 Y(s)/R(s) = G(s) = 1/(Ts+1) 이 된다. 따라서 올바른 정답은 "1/Ts+1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 생산공정이나 기계장치 등에 자동제어계를 사용할 때의 특징으로 잘못된 것은?

  1. 생산속도 증가
  2. 제품 품질의 균일화
  3. 인건비 감소
  4. 생산 설비의 수명 감소
(정답률: 알수없음)
  • 생산 설비의 수명 감소는 자동제어계를 사용할 때의 특징이 아니라 부작용이다. 자동제어계를 사용하면 생산속도가 증가하고 제품 품질이 균일해지며 인건비가 감소하는 등의 이점이 있지만, 부적절한 사용이나 유지보수 부족으로 인해 생산 설비의 수명이 감소할 수 있다. 이는 자동제어계를 사용하는 기업에서는 적극적인 유지보수와 안전한 운영이 필요하다는 것을 보여준다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 목표값 400℃의 전기로에서 열전 온도계의 지시에 따라 전압 조정기로 전압을 조절하여 온도를 일정하게 유지시키고 있다. 이 때 온도는 어느 것에 해당되는가?

  1. 검출부
  2. 조작부
  3. 제어량
  4. 조작량
(정답률: 알수없음)
  • 온도는 제어량에 해당한다. 제어량은 제어하고자 하는 대상이며, 이 경우에는 온도를 제어하고자 하기 때문에 제어량으로 분류된다. 검출부는 측정된 값을 전달하는 역할을 하고, 조작부는 제어량을 조작하는 역할을 하며, 조작량은 제어량을 조작하기 위해 입력되는 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 특성방정식 s2 + 2ζωns + ωn2 = 0에서 ζ를 감쇠비라고 할 때 ζ ＜ 1 인 경우는? (단, ωn 은 자유주파수 또는 고유주파수 이다.)

  1. 임계진동
  2. 강제진동
  3. 감쇠진동
  4. 완전진동
(정답률: 알수없음)
  • ζ ＜ 1 인 경우는 감쇠진동이다. 이는 감쇠비가 작아서 시스템이 진동을 계속 유지할 수 있기 때문이다. 반면에 ζ ＞ 1 인 경우는 임계진동이나 강제진동이 발생할 수 있다. 이는 감쇠비가 크기 때문에 시스템이 진동을 유지할 수 없거나, 외부에서 강제적으로 진동이 가해지기 때문이다. 따라서, 감쇠비가 작은 경우에는 감쇠진동이 발생하고, 감쇠비가 큰 경우에는 임계진동이나 강제진동이 발생할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 공압 타이머에서 제어 신호가 존재함에도 출력신호가 발생하지 않을 때 점검해야 할 사항은 무엇인가?

  1. 윤활유에 수분이 섞였는지 확인한다.
  2. 탱크가 더러운지 확인한다.
  3. 유량조절용 밸브의 조절 나사를 완전히 열고 공기의 새는 소리를 확인한다.
  4. 포핏 밸브의 고장을 확인한다.
(정답률: 알수없음)
  • 공압 타이머에서 제어 신호가 존재함에도 출력신호가 발생하지 않을 때는 유량조절용 밸브의 조절 나사를 완전히 열고 공기의 새는 소리를 확인해야 합니다. 이는 유량조절용 밸브가 제대로 열리지 않아 공기가 충분히 공급되지 않아 발생하는 문제를 확인하기 위함입니다. 다른 보기들은 공압 타이머의 출력신호 발생 문제와는 직접적인 연관이 없는 사항들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 일반적으로 큰 운동에너지를 얻기 위해 설계된 것으로 리벨팅, 펀칭, 프레싱 작업 등에 사용하는 공압 실린더는?

  1. 양로드 실린더
  2. 쿠션 내장형 실린더
  3. 충격 실린더
  4. 텔르소코프형 실린더
(정답률: 알수없음)
  • 공압 실린더는 일반적으로 큰 운동에너지를 얻기 위해 설계되어 있습니다. 이 중에서 리벨팅, 펀칭, 프레싱 작업 등에 사용하는 실린더는 충격이 발생할 수 있는 작업이 많기 때문에 충격 실린더를 사용합니다. 충격 실린더는 내부에 충격을 완화시키는 스프링이 내장되어 있어서 작업 중 발생하는 충격을 완화시켜 안정적인 작업을 할 수 있습니다. 따라서, 정답은 "충격 실린더"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 콘베이어에서 1분에 3000개의 검출체가 이동할 때 통과한 검출체를 계수하기 위한 근접 센서의 최소 감지 주파수(Hz)는?

  1. 20
  2. 30
  3. 40
  4. 50
(정답률: 알수없음)
  • 1분에 3000개의 검출체가 이동한다는 것은 1초당 50개의 검출체가 이동한다는 것을 의미합니다. 따라서, 근접 센서는 1초에 최소 50번 이상 감지할 수 있어야 합니다. 이를 주파수로 환산하면 50Hz가 됩니다. 따라서, 정답은 "50"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 공압실린더의 고장을 야기할 수 있는 상태가 아닌 것은?

  1. 행정거리가 긴 경우
  2. 피스톤 로드에 검은 윤활유 피막이 발생한 경우
  3. 실린더의 반지름 방향 하중이 작용하는 경우
  4. 윤활된 공기를 사용하는 경우
(정답률: 알수없음)
  • 윤활된 공기를 사용하는 경우는 실린더 내부에 윤활유가 필요하지 않기 때문에 피스톤 로드에 검은 윤활유 피막이 발생하지 않고, 또한 윤활유가 없어서 행정거리가 길어지는 문제도 발생하지 않습니다. 따라서 고장을 야기할 수 있는 상태가 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 폐회로 자동제어 시스템만이 갖는 특징은?

  1. 외란 변수의 변화가 작다.
  2. 외란 변수에 의한 영향을 제어할 수 없다.
  3. 적은 에너지로 큰 에너지를 조절한다.
  4. 출력신호의 일부가 시스템에 보내어져 오차를 수정하는 피드백 통로가 있다.
(정답률: 알수없음)
  • 폐회로 자동제어 시스템은 출력신호의 일부가 시스템에 보내어져 오차를 수정하는 피드백 통로가 있기 때문에 외란 변수의 변화에 대한 보상이 가능하다. 이는 다른 보기들과는 달리 외란 변수에 대한 제어가 가능하다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 계자 권선과 전기자 권선의 접속 방식의 분류에 따른 직류 전동기는?

  1. 권선형 전동기
  2. 농형 전동기
  3. 리액션 전동기
  4. 복권 전동기
(정답률: 알수없음)
  • 복권 전동기는 계자 권선과 전기자 권선이 병렬로 연결된 형태의 접속 방식을 사용하는 직류 전동기이다. 다른 보기들은 다른 접속 방식을 사용하는 직류 전동기들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 직류 전동기에서 전기자 회로 혹은 계자 회로가 단선되었을 때 발생하는 현상으로 맞는 것은?

  1. 회전시 소음 발생
  2. 전동기 과열
  3. 브러시에서 스파크 발생
  4. 회전방향 불량
(정답률: 알수없음)
  • 직류 전동기에서 전기자 회로 혹은 계자 회로가 단선되면 전류가 흐르지 않아 전동기가 작동하지 않게 됩니다. 이때 전동기는 과부하 상태가 되어 전동기 내부에서 열이 발생하게 됩니다. 이 열로 인해 브러시와 커뮤테이터 사이에서 스파크가 발생하게 됩니다. 따라서 "브러시에서 스파크 발생"이 맞는 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 세 개의 입력 요소 중 첫 번째와 세 번째가 함께 작동하든지, 두 번째 요소가 작동된 상태에서 세 번째 요소가 작동되지 않았을 때 출력이 존재하는 제어기를 논리식으로 맞게 표현한 것은? (단, 출력은 Z, 첫 번째 입력은 S1, 두 번째 입력은 S2, 세 번째 입력은 S3 이다.)

  1. Z = S1 + S2 + S3
  3. Z = S1 + S2 ⦁ S3
  4. Z = S1 + S2 ⦁ S2 + S3
(정답률: 알수없음)
  • 정답은 "Z = S1 + S2 + S3" 이다. 이유는 첫 번째와 세 번째 요소가 함께 작동하든지, 두 번째 요소가 작동된 상태에서 세 번째 요소가 작동되지 않았을 때 출력이 존재해야 하므로, 이를 OR 연산으로 표현한 것이다. 따라서 S1, S2, S3 중 하나라도 1이면 출력 Z는 1이 된다. 다른 보기들은 조건에 맞지 않는 논리식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 낮은 출력이 요구되는 곳에 사용되며, 특히 대단히 높은 속도를 필요로 하는 치과용 공기 드릴 등에 사용되는 공압모터는?

  1. 피스톤 모터
  2. 베인 모터
  3. 기어 모터
  4. 터빈 모터
(정답률: 알수없음)
  • 치과용 공기 드릴과 같은 곳에서는 속도가 매우 중요합니다. 따라서 공압모터 중에서도 높은 속도를 제공하는 모터가 필요합니다. 이러한 요구사항을 충족시키는 모터는 터빈 모터입니다. 터빈 모터는 고속 회전하는 로터를 이용하여 공기를 압축하고 움직입니다. 따라서 높은 속도를 제공할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 유압실린더에서 전후진 완료 위치에서 가해지는 충격을 방지하기 위한 실린더는?

  1. 양로드 실린더
  2. 쿠션 내장형 실린더
  3. 텔레스코프 실린더
  4. 탠덤 실린더
(정답률: 알수없음)
  • 쿠션 내장형 실린더는 실린더의 전후진 완료 위치에서 가해지는 충격을 완화하기 위해 실린더 내부에 쿠션(완충재)을 내장한 유압실린더이다. 이를 통해 실린더의 수명을 연장하고 안정적인 작동을 보장할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 수치제어 시스템에서 유지 보수하기 위한 올바른 윤활방법이 아닌 것은?

  1. 파워 척의 윤활은 매일 점검한다.
  2. 기어박스 윤활 시스템은 설치 3개월 후 교체한다.
  3. 메인 스핀들 베어링은 저점도 그리스로 도포한다.
  4. 가이드 윤활 시스템은 매 60시간 주기로 보충한다.
(정답률: 알수없음)
  • "메인 스핀들 베어링은 저점도 그리스로 도포한다."가 올바르지 않은 윤활 방법이다. 이유는 메인 스핀들 베어링은 고속 회전하며 열이 발생하기 때문에 고점도 그리스를 사용해야 한다. 저점도 그리스는 열에 의해 유동성이 높아져 윤활 효과가 감소하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. FMS의 자동화 레벨을 결정하는 요소가 아닌 것은?

  1. 필요공구
  2. 처리시간
  3. 생산량
  4. 로트사이즈
(정답률: 알수없음)
  • FMS의 자동화 레벨을 결정하는 요소는 필요공구, 처리시간, 로트사이즈 등과 같은 생산 공정과 관련된 요소들이다. 생산량은 FMS의 자동화 레벨을 결정하는 요소가 아니며, 생산량은 FMS의 운영에 영향을 미치는 요소 중 하나일 뿐이다. 따라서 정답은 "생산량"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 물체가 접근하면 진폭이 감소하는 고주파 LC발진기에 의해 센서표면에 전자계를 형성하고 감지거리 이내의 물체에 의한 변화에 따라 출력을 내보내는 센서는?

  1. 유도형 센서
  2. 용량형 센서
  3. 광 센서
  4. 리드스위치
(정답률: 알수없음)
  • 유도형 센서는 고주파 LC발진기를 이용하여 센서표면에 전자계를 형성하고, 이 전자계에 물체가 접근하면 진폭이 감소하여 감지하는 원리를 사용한다. 따라서 감지거리 이내의 물체에 의한 변화에 따라 출력을 내보내는 센서로, 이러한 원리로 인해 유도형 센서는 금속 등 전기가 통하는 물체의 감지에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 신호를 시간과 정보량에 따라 구분한 것이 아닌 것은?

  1. 아날로그 신호
  2. 이산시간 신호
  3. 디지털 신호
  4. 속도 신호
(정답률: 알수없음)
  • 속도 신호는 시간과 정보량에 따라 구분하는 것이 아니라, 신호의 주파수나 파장을 기반으로 구분하는 신호입니다. 따라서 다른 보기들과는 구분되는 특징을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 이진신호 8bit로 표현할 수 있는 신호의 최대 개수는?

  1. 256
  2. 128
  3. 64
  4. 32
(정답률: 알수없음)
  • 이진수는 0과 1로 이루어진 2진법을 사용하는 수 체계이다. 8bit는 8개의 0 또는 1로 이루어진 이진수를 의미한다. 이진수에서 8자리의 모든 경우의 수는 2의 8승인 256가 된다. 따라서, 이진신호 8bit로 표현할 수 있는 신호의 최대 개수는 256이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 전 단계의 작업완료 여부를 리밋스위치나 센서를 이용하여 확인한 후 다음 단계의 작업을 수행하는 것으로써 공장자동화에 가장 많이 이용되는 제어 시스템은?

  1. 파일럿 제어(Pilot Control)
  2. 시컨스 제어(Sequence Control)
  3. 메모리 제어(Memory Control)
  4. 조합제어(Coordinated Motion Control)
(정답률: 알수없음)
  • 시컨스 제어는 전 단계의 작업이 완료되었는지 확인하고, 그 결과에 따라 다음 단계의 작업을 수행하는 제어 시스템이다. 이러한 기능으로 인해 공장 자동화에서 가장 많이 이용되며, 생산 라인의 자동화에 적합하다. 파일럿 제어는 비행기나 자동차 등에서 사용되는 제어 시스템이며, 메모리 제어는 컴퓨터의 메모리를 관리하는 제어 시스템이다. 조합 제어는 여러 개의 축을 조합하여 움직임을 제어하는 제어 시스템이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 두 개의 입력이 모두 1 일 때만 출력이 1이 되는 것은?

  1. AND 논리
  2. OR 논리
  3. NOT 논리
  4. EX-OR 논리
(정답률: 알수없음)
  • AND 논리는 두 입력이 모두 1일 때만 출력이 1이 되기 때문에, 이 문제의 조건과 일치합니다. OR 논리는 두 입력 중 하나라도 1이면 출력이 1이 되기 때문에, 이 문제의 조건과 일치하지 않습니다. NOT 논리는 입력이 1이면 출력이 0, 입력이 0이면 출력이 1이 되기 때문에, 이 문제의 조건과 일치하지 않습니다. EX-OR 논리는 두 입력 중 하나만 1일 때 출력이 1이 되기 때문에, 이 문제의 조건과 일치하지 않습니다. 따라서, 정답은 AND 논리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 자동화 시스템의 구성 요소 중 입력된 정보를 미리 정해진 일련의 명령에 의해 처리하여 출력으로 내보내는 인간의 두뇌 역할을 하는 것은?

  1. 센서
  2. 프로세서
  3. 액추에이터
  4. 프로그램
(정답률: 알수없음)
  • 프로세서는 입력된 정보를 처리하여 출력으로 내보내는 중앙 처리 장치로, 인간의 두뇌와 같은 역할을 합니다. 따라서 자동화 시스템에서도 입력된 정보를 처리하여 출력으로 내보내는 역할을 수행하는 프로세서가 인간의 두뇌 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 프로그램 플로차트의 기호 중 “◇”는 무엇을 의미하는가?

  1. 제약
  2. 일반적인 작업
  3. 분기
  4. 프린터 출력
(정답률: 알수없음)
  • “◇” 기호는 프로그램 플로차트에서 "분기"를 나타냅니다. 이는 프로그램 실행 중 조건에 따라 다른 경로로 분기하는 것을 의미합니다. 예를 들어, 만약 A가 참이면 B를 실행하고, A가 거짓이면 C를 실행하는 경우에 "분기" 기호를 사용하여 표현할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 반도체 메모리의 특징이 아닌 것은?

  1. 대용량의 메모리
  2. 적은 설치 면적
  3. 빠른 처리 속도
  4. 고자계 자성체
(정답률: 알수없음)
  • 고자계 자성체는 반도체 메모리의 특징이 아닙니다. 이는 자성 저장 장치로 분류되며, 반도체 메모리와는 다른 원리로 데이터를 저장하고 처리하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
