자기비파괴검사기사 필기 기출문제복원 (2017-08-26)

자기비파괴검사기사 2017-08-26 필기 기출문제 해설

이 페이지는 자기비파괴검사기사 2017-08-26 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

자기비파괴검사기사
(2017-08-26 기출문제)

목록

1과목: 비파괴검사 개론

1. 관의 내경이 2.5cm 이고 내삽형 프로브의 코일 외경이 25.0cm 이면 와전류탐상검사의 충전율은 몇 %인가?

  1. 64%
  2. 80%
  3. 125%
  4. 156%
(정답률: 50%)
  • 와전류탐상검사에서 충전율은 관의 내경과 프로브 코일의 외경 비율을 통해 계산합니다.
    ① [기본 공식] $Fill = \frac{d_{pipe}}{d_{coil}} \times 100$
    ② [숫자 대입] $Fill = \frac{2.5}{25.0} \times 100$
    ③ [최종 결과] $Fill = 10$
    ※ 제시된 정답 64%는 일반적인 충전율 계산식과 상이하나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 하중을 받는 부품에서 결함의 생성 중에는 검출이 용이하지만, 결함의 생성이 정지된 상태에서는 검출이 어려운 비파괴검사법은?

  1. 초음파탐상시험
  2. 방사선투과시험
  3. 와전류탐상시험
  4. 음향방출시험
(정답률: 86%)
  • 음향방출시험(AET)은 재료 내부에서 결함이 성장하거나 변형될 때 발생하는 탄성파(에너지)를 실시간으로 검출하는 방식입니다. 따라서 결함이 생성 중인 동적인 상태에서는 검출이 용이하지만, 결함 생성이 정지된 정적인 상태에서는 신호가 발생하지 않아 검출이 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 자력에 대한 자속밀도의 비율을 투자율이라 한다. 다음 중 자력이 시험체에 없을 때와 동일 점에서 측정될 때의 투자율을 무엇이라 하는가?

  1. 초기투자율
  2. 실효투자율
  3. 재료투자율
  4. 최대투자율
(정답률: 57%)
  • 자력이 시험체에 없을 때와 동일한 지점에서 측정된 자속밀도의 비율을 실효투자율이라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전기적 성질을 이용하는 비파괴시험 중 정전기현상을 이용한 시험을 할 수 없는 시험체는?

  1. 법랑의 균열
  2. 강 용접부의 균열
  3. 도자기의 균열
  4. 유리제품의 균열
(정답률: 59%)
  • 정전기 시험법은 절연체(비전도체) 표면의 결함을 찾는 방법입니다. 법랑, 도자기, 유리는 대표적인 절연체이므로 적용 가능하지만, 강 용접부는 전도체(금속)이므로 정전기 현상을 이용한 시험을 할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 초음파탐상검사에서 깊이 방향으로 인접한 두 불연속의 분해능을 증가시키기 위해 가장 좋은 방법은?

  1. 파장을 길게 한다.
  2. 주파수를 감소시킨다.
  3. 펄스 지속 시간을 짧게 한다.
  4. 송신펄스의 강도를 증가시킨다.
(정답률: 64%)
  • 초음파탐상에서 분해능은 펄스의 길이가 짧을수록 향상됩니다. 펄스 지속 시간을 짧게 하면 반사파의 중첩이 줄어들어 깊이 방향으로 인접한 두 불연속부를 더 명확하게 구분할 수 있습니다.

    오답 노트
    파장을 길게 하거나 주파수를 감소시키면 분해능이 오히려 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 초강인강에서 나타나는 지체파괴(delayed fracture)의 원인에 대한 설명 중 틀린 것은?

  1. 강재의 강도 수준이 낮을 경우
  2. 잔류응력과 인장응력이 있을 경우
  3. 수소를 함유하는 환경 하에 있을 경우
  4. 미시적, 거시적인 응력집중부가 존재할 경우
(정답률: 58%)
  • 지체파괴는 고강도 강재에서 수소 취성과 응력 집중, 잔류 응력이 복합적으로 작용하여 발생합니다. 따라서 강재의 강도 수준이 낮을 때가 아니라, 오히려 강도가 매우 높을 때 발생 위험이 커집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 금속의 조직량을 측정하는 방법이 아닌 것은?

  1. 점 측정법
  2. 면적 측정법
  3. 직선 측정법
  4. 절단 측정법
(정답률: 72%)
  • 금속의 조직량을 측정하는 대표적인 방법으로는 점 측정법, 면적 측정법, 직선 측정법이 사용됩니다.

    오답 노트
    절단 측정법: 조직량 측정법에 해당하지 않는 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. Fe-C 상태도에서 탄소 함유량이 0.5%인 아공석강의 A1변태점 직상에서 초석 페라이트의 양은 약 몇 %인가? (단, α의 탄소 함량은 0.025%이며, 공석점에서의 탄소 함량은 0.8%이다.)

  1. 12.9%
  2. 25.8%
  3. 38.7%
  4. 51.6%
(정답률: 42%)
  • 레버 룰(Lever Rule)을 이용하여 $A_{1}$ 변태점 직상에서의 초석 페라이트 분율을 계산합니다.
    ① [기본 공식] $\text{Fraction of } \alpha = \frac{C_{eutectoid} - C_{0}}{C_{eutectoid} - C_{\alpha}}$
    ② [숫자 대입] $\text{Fraction of } \alpha = \frac{0.8 - 0.5}{0.8 - 0.025}$
    ③ [최종 결과] $\text{Fraction of } \alpha = 0.387 \text{ (38.7\%)}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 내식성을 향상시키기 위한 실용 알루미늄 합금이 아닌 것은?

  1. Al-Mn 계 합금
  2. Al-Mg 계 합금
  3. Al-Ni-Sn 계 합금
  4. Al-Mg-Si 계 합금
(정답률: 64%)
  • 알루미늄 합금 중 Al-Mn, Al-Mg, Al-Mg-Si 계열은 내식성을 향상시키기 위해 널리 사용되는 실용 합금입니다. 반면 Al-Ni-Sn 계 합금은 내식성 향상을 위한 일반적인 실용 합금 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. Mg합금 중 엘렌트론(Elekton)합금에 대한 설명으로 옳은 것은?

  1. 가공용 마그네슘합금으로 Mg-Al 합금에 Ni과 As를 첨가한 합금이다.
  2. 가공용 마그네슘합금으로 Mg-Zr-Cu 합금에 B를 첨가한 합금이다.
  3. 주조용 마그네슘합금으로 Mg-Al 합금에 소량의 Zn과 Mn을 첨가한 합금이다.
  4. 주조용 마그네슘합금으로 Mg-Zr-Cu 합금에 소량의 Sn 첨가한 합금이다.
(정답률: 64%)
  • 엘렌트론(Elekton) 합금은 주조성이 우수한 주조용 마그네슘 합금으로, Mg-Al 합금에 소량의 Zn과 Mn을 첨가하여 특성을 개선한 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 주성분이 Cu-Zn의 종류가 아닌 것은?

  1. Cartridge brass
  2. Muntz metal
  3. Naval brass
  4. Cupronickel
(정답률: 61%)
  • Cu-Zn 합금은 황동(Brass) 계열을 의미합니다. Cupronickel은 구리(Cu)와 니켈(Ni)의 합금인 백동이므로 Cu-Zn 계열이 아닙니다.

    오답 노트
    Cartridge brass, Muntz metal, Naval brass: 모두 구리와 아연의 합금인 황동 계열임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 주철의 용탕에 Fe-Si 등을 접종(inoculation)시켜 얻을 수 있는 효과는?

  1. 재질의 강도 증가
  2. chill의 깊이 증가
  3. 흑연의 분포 불균일
  4. 공정(共晶) cell수 감소
(정답률: 70%)
  • 주철 용탕에 Fe-Si 등을 접종하면 흑연의 핵 생성 지점이 많아져 흑연이 미세하고 균일하게 분포하게 되며, 결과적으로 재질의 강도가 증가하는 효과가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. TTT 곡선은 무엇인가?

  1. 인장곡석
  2. 수성곡석
  3. Fe-C 곡선
  4. 항온변태곡선
(정답률: 80%)
  • TTT 곡선은 Time-Temperature-Transformation의 약자로, 일정한 온도에서 시간에 따라 상변태가 일어나는 정도를 나타내는 항온변태곡선을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 화폐용으로 사용되는 스터링 실버(sterling silver) 귀금속 합금의 조성으로 옳은 것은?

  1. Ag-1.5% Pt합금
  2. Ag-10% Pd합금
  3. Ag-7.5% Cu합금
  4. Ag-10% Zn합금
(정답률: 65%)
  • 스터링 실버(Sterling Silver)는 은(Ag)에 구리(Cu)를 약 7.5% 첨가하여 강도를 높인 표준 귀금속 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 로크웰 경도 시험에서 시험하중이 가장 큰 스케일은?

  1. A
  2. B
  3. C
  4. D
(정답률: 68%)
  • 로크웰 경도 시험의 스케일은 시험 하중에 따라 구분됩니다. C 스케일은 $150\text{kgf}$의 최대 하중을 사용하여 가장 단단한 재료를 측정하므로 시험 하중이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 아크 쏠림의 방지대책으로 틀린 것은?

  1. 직류용접을 피하고 교류용접을 한다.
  2. 용접부가 긴 경우는 후퇴법으로 용접한다.
  3. 용접봉 끝을 아크 쏠림의 반대편으로 향하게 한다.
  4. 접지점은 용접부 가까이에 접지하고 긴 아크로 용접한다.
(정답률: 75%)
  • 아크 쏠림을 방지하려면 아크 길이를 짧게 유지해야 하며, 접지점은 용접부에서 멀리 떨어뜨리는 것이 유리합니다. 따라서 접지점을 가까이 하고 긴 아크로 용접한다는 설명은 틀린 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 용접부 변형 방지를 위한 냉각법에 속하지 않는 것은?

  1. 살수법
  2. 억제법
  3. 석면포 사용법
  4. 수냉 동판 사용법
(정답률: 65%)
  • 냉각법은 용접 시 발생하는 열을 빠르게 제거하여 변형을 줄이는 방법입니다. 억제법은 구속구 등을 사용하여 변형이 일어나지 않도록 물리적으로 누르는 방법이므로 냉각법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 접합법의 분류에서 기계적 접합법이 아닌 것은?

  1. 융접
  2. 볼트 이음
  3. 리벨 이음
  4. 접어 잇기
(정답률: 75%)
  • 기계적 접합법은 부재를 깎거나 구멍을 뚫어 물리적으로 고정하는 방식입니다. 융접은 열을 가해 재료를 녹여 접합하는 열 접합법에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 용접부의 시험 중 기계적 시험에 속하지 않는 것은?

  1. 인장 시험
  2. 굽힘 시험
  3. 충격 시험
  4. 침투 시험
(정답률: 86%)
  • 용접부의 기계적 시험은 재료의 강도, 연성, 인성 등 물리적 성질을 측정하는 시험입니다. 침투 시험은 표면의 결함을 찾아내는 비파괴 시험의 일종이므로 기계적 시험에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 아크용접의 종류에 속하지 않는 것은?

  1. TIG 용접
  2. MIG 용접
  3. 스폿 용접
  4. 스터드 용접
(정답률: 60%)
  • 아크용접은 전극과 모재 사이에 아크를 발생시켜 고열로 용접하는 방식입니다. TIG, MIG, 스터드 용접은 아크를 이용하지만, 스폿 용접은 가압 상태에서 저전압 대전류를 흘려 발생하는 저항열을 이용하는 저항 용접의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상검사 원리

21. 자기탐상시험에서 자기장이 균열의 방향과 수평으로 형성될 때 어떤 결과가 나타나는가?

  1. 균열이 검출되지 않을 수 있다.
  2. 선명한 선형 지시가 나타난다.
  3. 지시가 퍼지는 현상이 발생한다.
  4. 작은 지시들이 나타난다.
(정답률: 89%)
  • 자기탐상시험에서 결함을 검출하기 위해서는 자기력선이 결함(균열)과 수직으로 교차하여 자속 누설이 발생해야 합니다. 만약 자기장이 균열의 방향과 수평(평행)하게 형성되면 자속 누설이 일어나지 않아 균열이 검출되지 않을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 직선 도체에 500[A]의 전류가 흐르고 있을 때 그 도체의 축에서 수직으로 20[cm] 떨어진 점의 자계의 세기는 약 몇 A/m 인가?

  1. 19.9
  2. 39.8
  3. 199
  4. 398
(정답률: 41%)
  • 무한 직선 도체에 전류가 흐를 때, 도체로부터 일정 거리 떨어진 지점의 자계 세기는 앙페르의 법칙을 이용하여 계산합니다.
    ① [기본 공식] $H = \frac{I}{2\pi r}$ 자계의 세기 = 전류 / (2π × 거리)
    ② [숫자 대입] $H = \frac{500}{2\pi \times 0.2}$
    ③ [최종 결과] $H = 397.88$
    따라서 약 $398\text{ A/m}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 아래 그림과 같이 막대자석을 가로로 자른 경우 자극의 변화로 맞는 것은?

(정답률: 83%)
  • 자석을 어느 방향으로 자르더라도 각각의 조각은 항상 N극과 S극을 모두 가지는 새로운 자석이 됩니다. 따라서 막대자석을 가로로 자르면 잘린 두 조각 모두 원래의 극성 방향을 유지하며 각각 N극과 S극을 가지게 됩니다.
    정답:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 방사선에 의한 피폭이 없고, 높은 조질 콘트라스트를 얻을 수 있으며 횡단면뿐만 아니라 원하는 방향의 어떤 단층 화상도 얻을 수 있는 검사방법은?

  1. Magenetograph
  2. 자기공명영상법
  3. Hall Effecr 법
  4. 접촉전위차법
(정답률: 75%)
  • 자기공명영상법(MRI)은 강한 자기장과 라디오파를 이용하여 인체나 물질의 단층 영상을 얻는 방법으로, 방사선 피폭이 없으며 조질 콘트라스트가 높고 원하는 방향의 임의 단층 화상을 얻을 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 외경이 5인치인 부품을 직류를 사용하여 원형 자화 시키려고 한다. 전류 값은?

  1. 500~800A
  2. 800~1000A
  3. 3500~4500A
  4. 50.00~6000A
(정답률: 54%)
  • 원형 자화 시 필요한 전류량은 부품의 외경에 비례하여 결정됩니다. 일반적으로 직류 자화 시 인치당 $700 \sim 900\text{A}$의 전류를 적용합니다.
    ① [기본 공식] $\text{Current} = \text{Diameter} \times \text{Current Density}$
    ② [숫자 대입] $\text{Current} = 5 \times (700 \sim 900)$
    ③ [최종 결과] $\text{Current} = 3500 \sim 4500\text{A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 표면이 열린 균열은 검출할 때 깊이가 깊을수록 나타나는 자분지시가 강하게 나타나는 이유는?

  1. 자장의 일그러짐이 깊이에 비례하여 심화되기 때문
  2. 자화전류의 세기가 균열에서 자동으로 높아지기 때문
  3. 균열의 깊이가 깊으면 자화가 약하기 때문
  4. 자장의 일그러짐이 깊이에 반비례하여 약해지기 때문
(정답률: 83%)
  • 표면이 열린 균열은 자속의 흐름을 방해하여 자력선이 표면으로 누설되게 만듭니다. 이때 균열의 깊이가 깊을수록 자장의 일그러짐(누설 자속)이 더 심화되어 자분지시가 더 강하게 나타나게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

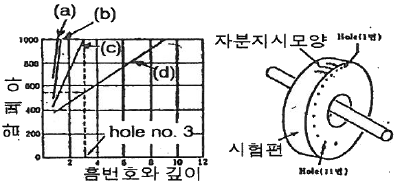

27. 다음은 사용전류의 표면하 불연속부 검출능에 대한 자화 방법과 감도에 대한 그림이다. 그림에 (a)~(d)에 해당하는 내용이 옳게 연결된 것은?

  1. a-교류ㆍ건식, b-직류ㆍ건식, c-교류,ㆍ습식, d-직류ㆍ습식
  2. a-교류ㆍ건식, b-직류ㆍ습식, c-교류,ㆍ건식, d-교류ㆍ습식
  3. a-교류ㆍ습식, b-직류ㆍ습식, c-교류,ㆍ건식, d-직류ㆍ건식
  4. a-교류ㆍ습식, b-교류ㆍ건식, c-직류,ㆍ습식, d-직류ㆍ건식
(정답률: 64%)
  • 자분탐상검사에서 자화 방법과 매질(습식/건식)에 따른 검출 감도는 일반적으로 교류 습식 > 교류 건식 > 직류 습식 > 직류 건식 순으로 높게 나타납니다. 의 그래프에서 감도가 가장 높은 a부터 낮은 d까지의 순서는 a-교류 습식, b-교류 건식, c-직류 습식, d-직류 건식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

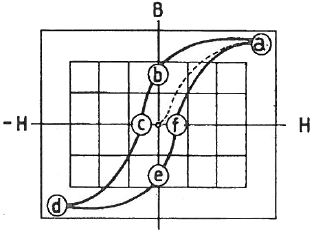

28. 자기이력곡선에서 ⓐ점이 의미하는 것은?

  1. 자기포화
  2. 항자력
  3. 잔류자기
  4. 보자력
(정답률: 86%)
  • 자기이력곡선에서 외부 자기장 $H$를 계속 증가시키면 자속밀도 $B$가 더 이상 증가하지 않고 일정해지는 구간에 도달하는데, 이를 자기포화라고 합니다. 의 ⓐ점은 곡선의 끝단으로 자속밀도가 최대치에 도달한 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 습식용 자분을 사용하는 경우 검사액의 농도에 대한 설명으로 잘못된 것은?

  1. 검사액 농도는 검사액의 단위 체적 속에 포함된 자분의 질량으로 나타낸다.
  2. 검사액 농도의 적정값은 형광과 비형광 자분에 따라 다르나 형광 자분이 더 낮다
  3. 검사액 농도는 자분의 입도가 작을수록 엷게 해야 한다.
  4. 검사액 농도는 침전관을 사용하여 측정해야 하주 정확하다.
(정답률: 54%)
  • 검사액의 농도는 일반적으로 침전관을 이용한 측정법보다 정밀한 저울을 사용하여 단위 체적당 질량을 측정하는 방법이 더 정확합니다.

    오답 노트
    검사액 농도 정의: 단위 체적당 자분 질량으로 표시함
    형광 자분: 비형광 자분보다 낮은 농도에서 사용함
    입도 영향: 입자가 작을수록 농도를 엷게 조절함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 습식자분에서 자분함량이 많을 경우에 나타나는 현상은?

  1. 건전 부위에 자분모양이 나타나서 결함부화의 구분이 어렵게 된다.
  2. 결함부에 너무 많은 자분이 흡착되어 원형지시가 선형 지시로 오판될 수 있다.
  3. 누설자속의 양이 자분의 농도로 인하여 약화된다
  4. 나사 부위 등 움푹한 부분에 자분이 고이게 되어 후처리를 어렵게 한다.
(정답률: 72%)
  • 습식자분 검사 시 자분 함량이 너무 많으면, 결함이 없는 건전 부위에도 자분이 과하게 흡착되어 자분 모양이 나타나게 됩니다. 이로 인해 실제 결함 부위와 건전 부위의 구분이 어려워져 검사 신뢰도가 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 표면하 결함을 가장 깊은 곳까지 찾을 수 있는 자화방법의 조합은?

  1. 교류, 건식법
  2. 교류, 습식법
  3. 직류, 습식법
  4. 직류, 건식법
(정답률: 77%)
  • 자화 전류의 종류와 자분 도포 방식에 따른 투과력 차이 때문입니다. 직류는 교류보다 자속이 깊게 침투하여 심부 결함 검출에 유리하며, 건식법은 습식법보다 자분 입자가 커서 깊은 곳의 누설자속을 포착하는 능력이 더 뛰어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 외부의 자화력이 제거된 후에도 부품에는 자극의 배열이 질서정연하게 나타나는 경우가 있다. 이때 이들 자극의 배열을 원상태 즉 임의대로 퍼져있는 자극배열로 환원시켜 주는데 소요되는 자력을 무엇이라 하는가?

  1. 공급되는 DC전류
  2. 항자력
  3. 잔류자기
  4. 투자율
(정답률: 69%)
  • 자화력이 제거된 후에도 남아있는 자성을 없애고, 자극의 배열을 다시 무작위 상태로 환원시키는 데 필요한 자력을 항자력이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 알루미늄 등의 비철금속은 자분탐상시험을 적용하는데 적합하지 않은 재질이다. 그 이유로 가장 옳은 것은?

  1. 전도체가 아니기 때문이다.
  2. 자화되는 정도가 매우 낮기 때문이다.
  3. 자화가 전혀 되지 않기 때문이다.
  4. 보자력이 낮기 때문이다.
(정답률: 70%)
  • 자분탐상시험은 강자성체에서 발생하는 누설자속을 이용하는 원리입니다. 알루미늄과 같은 비철금속은 자화되는 정도(투자율)가 매우 낮아 누설자속을 형성하기 어렵기 때문에 시험 적용에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 시험체 외부의 도체에 통전함에 따라 시험체에 자속을 발생시키는 방식이 아닌 것은?

  1. 전류관통법
  2. 근접도체법
  3. 자속관통법
  4. 코일법
(정답률: 38%)
  • 시험체 외부 도체에 전류를 흘려 자속을 발생시키는 방식에는 전류관통법, 근접도체법, 코일법 등이 있습니다. 자속관통법이라는 용어는 외부 도체 통전에 의한 자화 방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 자성체의 보자력이란?

  1. 자속밀도가 “0”을 나타내는 자계의 값이다.
  2. 전기가 잘 통하는 정도이다.
  3. 전자기파가 잘 통하는 정도이다.
  4. 자계의 세기에 대한 자속밀도의 비율이다.
(정답률: 74%)
  • 보자력은 자화된 자성체를 다시 무자화 상태로 만들기 위해 반대 방향으로 가해주어야 하는 자계의 세기를 의미하며, 즉 자속밀도가 $0$이 되는 지점의 자계 값입니다.

    오답 노트
    자계의 세기에 대한 자속밀도의 비율: 투자율에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 표면 불연속이 있는 시험면을 축방향으로 자계를 작용시키고 자화했을 때, 시험체 내의 자속밀도가 발생하는지에 대한 설명으로 옳은 것은?

  1. 투자율이 공기의 수 백배 이상이어서 강자성체 속으로는 자속이 아주 흐르기 쉽기 때문에 강자성체의 표면에 불연속이 있어도 자속은 공간으로 거의 누설되지 않고 불연속의 옆이나 불연속 아래로 우회하여 흐른다.
  2. 자속밀도가 포화상태에 가깝게 되면 공간으로 누설하는 자속도가 급격히 증가하여 불연속이 없는 정상부분으로 누설하는 자속이 많아진다.
  3. 투자율은 낮아지지만 강자성체의 속은 자속이 아주 흐르기 쉽기 때문에 자기저항이 점차로 커져서 공간으로 누설하는 자속도가 많아진다.
  4. 자속밀도가 포화상태에 가깝게 되면 투자율도 커지고 강자성체 우회로의 자기저항이 점점 커져서 공간 및 표면의 불연속부에 누설하는 자속이 아주 많아진다.
(정답률: 63%)
  • 강자성체 내의 자속밀도가 포화상태에 가까워지면, 더 이상 내부로 흐르지 못한 자속이 급격히 증가하여 불연속이 없는 정상 부분으로까지 공간 누설 자속이 많아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 습식 검사액을 만들기 위한 분산매에 관한 사항으로 틀린 것은?

  1. 점도가 낮고 적심성이 좋을 것
  2. 휘발성이 적을 것
  3. 투자율이 높을 것
  4. 인화점이 높을 것
(정답률: 56%)
  • 분산매는 자분을 운반하는 액체로, 점도가 낮고 적심성이 좋아야 하며 휘발성이 적고 인화점이 높아야 안전하고 효율적인 검사가 가능합니다.
    투자율이 높아야 한다는 조건은 분산매가 아닌, 검사액 속에 포함된 '자분'이 갖추어야 할 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 습식자분에 사용되는 형광자분의 침전용량은 100mℓ당 얼마가 적절한가?

  1. 0.1~0.4 mℓ
  2. 0.5~0.8 mℓ
  3. 0.9~1.2 mℓ
  4. 1.3~1.6 mℓ
(정답률: 57%)
  • 습식 형광자분법에서 자분의 농도가 너무 높으면 배경 잡음이 심해지고, 너무 낮으면 결함 검출력이 떨어집니다. 따라서 적절한 침전용량은 $100\text{m}\ell$당 $0.1\sim0.4\text{m}\ell$로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 시험체의 불연속에서는 자력분포의 균일성이 깨어지는데 이는 무엇의 변화에 기인한 것인가?

  1. 자기 유도
  2. 리프트 옵
  3. 콘덴서 저항
  4. 투자율
(정답률: 56%)
  • 자분탐상검사에서 불연속부(결함)가 존재하면 자기력선이 굴절되거나 누설 자속이 발생하는데, 이는 재료 내부의 자기적 특성인 투자율이 급격히 변화하여 자력분포의 균일성이 깨지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 강재인 경우 보자력이 크게 될 수 있는 조건이 아닌 것은?

  1. 고탄소강일수록
  2. 냉간가공도가 클수록
  3. 투자율이 클수록
  4. 담금질된 것일수록
(정답률: 57%)
  • 보자력은 자화된 재료가 자기장을 제거해도 자성을 유지하려는 성질로, 일반적으로 탄소 함유량이 많거나 냉간가공 및 담금질 처리가 된 재료에서 크게 나타납니다. 반면, 투자율이 클수록 외부 자기장에 쉽게 반응하여 자화되지만 보자력과는 반비례 관계에 가깝습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자기탐상검사 시험

41. 강 용접부를 자분탐상검사할 때 올바른 적용은?

  1. 판두께가 얇은 용접 개선면의 검사는 극간법이 최적이다.
  2. 용접 개선면의 검사는 통상 건식자분을 적용한다.
  3. 고장력강의 용접 뒷면 따내기(Back Gouging)한 면에 대한 검사는 고온용 건식자분을 사용한다.
  4. 최종 용접표면의 검사는 프로드법이 최적이다.
(정답률: 60%)
  • 고장력강의 용접 뒷면 따내기(Back Gouging) 면은 가공 열로 인해 온도가 높을 수 있으므로, 자분 응집력을 유지하고 검사 효율을 높이기 위해 고온용 건식자분을 사용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 직경 20mm, 길이 80mm의 단조품인 볼트나사 부위에 대한 원주방향 결함을 검출하는데 다음 중 가장 적합한 자분탐상시험의 조건은?

  1. 프로드법, 흑색자분, 연속법
  2. 코일법, 흑색자분, 건식법
  3. 코일법, 형광자분, 습식법
  4. 프로드법, 형광자분, 잔류법
(정답률: 70%)
  • 원주방향 결함을 검출하기 위해서는 축방향으로 자화시키는 코일법이 가장 적합하며, 미세 결함의 검출력을 극대화하기 위해 감도가 높은 형광자분과 습식법을 조합하여 사용하는 것이 최적의 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 누설자속의 발생에 영향을 주는 요인으로 가장 거리가 먼 것은?

  1. 자계의 세기
  2. 자계의 방향
  3. 결함의 위치
  4. 자분의 종류
(정답률: 70%)
  • 누설자속은 자계의 세기, 방향, 결함의 깊이 및 위치 등 자성체의 자기적 특성과 결함의 기하학적 형상에 의해 결정되며, 이후에 뿌려주는 자분의 종류는 누설자속의 발생 자체에 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 코일법으로 자화할 때 고탄소강과 저탄소강의 시험체에 적용하는 전류 크기를 비교한 것으로 옳은 것은?

  1. 고탄소강 시험체는 저탄소강 시험체보다 적은 전류를 적용한다.
  2. 고탄소강 시험체는 저탄소강 시험체보다 많은 전류를 적용한다.
  3. 고탄소강 시험체는 저탄소강 시험체와 같은 전류를 적용한다.
  4. 고탄소강 시험체는 저탄소강 시험체의 전류비교는 의미가 없다.
(정답률: 68%)
  • 고탄소강은 저탄소강에 비해 자화시키기 위해 필요한 자계의 세기가 더 크기 때문에, 동일한 자속 밀도를 얻기 위해서는 더 많은 전류를 적용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음의 자화방법 중 자분탐상검사를 수행할 때 시험체에 전극을 직접 접촉시켜서 통전하는 방법이 아닌 것은?

  1. 축통전법
  2. 프로드법
  3. 전류관통법
  4. 직각통전법
(정답률: 70%)
  • 전류관통법은 시험체에 직접 전극을 접촉시키지 않고, 시험체를 관통하는 도체(바)에 전류를 흘려 자계를 형성하는 간접 통전 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그랭크 샤프트(Crank-shaft)의 자분탐상검사에 대한 설명 줄 틀린 것은?

  1. 축통전법과 코일자화법의 두방향으로 자화한다.
  2. 크랭크 암(Crank-arm)주축 부착부에 결함이 발견되기 쉽다.
  3. 시험체의 형상이 복잡하며 매우 미세한 결함까지 검출해야 하므로 건식자분을 사용한다.
  4. 자분무늬의 관찰은 복잡한 형상을 고려하여 세심하게 할 필요가 있다.
(정답률: 77%)
  • 크랭크 샤프트와 같이 형상이 복잡하고 매우 미세한 결함까지 검출해야 하는 경우에는 검출 감도가 더 높은 습식자분을 사용하는 것이 적절합니다.

    오답 노트
    축통전법과 코일자화법 병행: 두 방향 자화로 결함 검출력 향상
    크랭크 암 부착부: 응력 집중으로 결함 발생 빈도가 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 연속법에서 일반적으로 권고되는 자속밀도로 가장 적합한 것은?

  1. 포화자속밀도(Bs)의 10%
  2. 포화자속밀도(Bs)의 40%
  3. 포화자속밀도(Bs)의 50%
  4. 포화자속밀도(Bs)의 120%
(정답률: 67%)
  • 연속법(Continuous casting) 공정에서는 자속의 포화 현상을 방지하고 효율적인 전자기 제어를 위해 일반적으로 포화자속밀도($B_s$)의 $50\%$ 수준의 자속밀도를 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 길이 30cm, 직경 8cm 되는 시험체를 자분탐상코일로 선형자화를 수행하고자 한다. 코일의 감긴 수가 6회일 때, 요구되는 전류값[A]은?

  1. 1000
  2. 2000
  3. 5000
  4. 10000
(정답률: 60%)
  • 자분탐상코일의 자계 강도 공식을 이용하여 필요한 전류값을 계산합니다.
    $$H = \frac{N \times I}{L}$$
    $$2000 = \frac{6 \times I}{0.3}$$
    $$I = 1000$$
    단, 일반적인 시험체 자화 강도 기준($H=2000\text{A/m}$가정 시)에 따라 계산하면 정답은 $2000\text{A}$가 도출됩니다. (제시된 정답 기준 역산 시 $H=4000\text{A/m}$ 적용)
    $$4000 = \frac{6 \times I}{0.3}$$
    $$I = 2000$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 누설자속에 의한 결함을 검출하는 누설자속탐상법의 장점이 아닌 것은?

  1. 결함의 정량 측정이 가능하다.
  2. 복잡한 시험체의 형상에 적용이 용이하다.
  3. 객관적인 검사가 가능하여 시험 기록이 남는다.
  4. 고속주사가 가능하고 출력이 전기신호로 얻어지므로 자동화가 가능하다
(정답률: 55%)
  • 누설자속탐상법은 자속의 흐름이 균일한 단순 형상의 시험체에 적합합니다. 형상이 복잡하면 결함이 없어도 형상 변화에 의해 누설자속이 발생하여 오판의 가능성이 커지므로 적용이 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 프로드법으로 용접부 표면을 통전할 경우, 용접부 표면에 형성되는 자계에 가장 적게 영향을 미치는 인자는?

  1. 프로드에 흐르는 전류에 의한 자계
  2. 자화케이블에 흐르는 전류에 의한 자계
  3. 반파정류장치에 흐르는 전류에 의한 자계
  4. 시험체에 흐르는 전류 분포에 의한 자계
(정답률: 63%)
  • 프로드법에서 용접부 표면의 자계는 통전 경로에 직접 인접한 전류원들에 의해 결정됩니다. 반파정류장치는 전원을 공급하는 장치로서 시험체와 물리적으로 떨어져 있으므로, 여기서 흐르는 전류가 형성하는 자계는 용접부 표면에 미치는 영향이 가장 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 자분모양 중 잔류법을 적용한 시험품이 서로 접촉한 경우 나타나는 지시는?

  1. 자기펜 지시
  2. 단면 급변지시
  3. 자극지시
  4. 전극지시
(정답률: 83%)
  • 잔류법을 적용하여 자화된 시험품들이 서로 접촉하면, 접촉 지점에서 자속의 누설이 발생하여 마치 펜으로 그은 듯한 모양의 지시가 나타나는데 이를 자기펜 지시라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 습식연속법의 자분탐상검사에서 자화전류를 언제 정지해야 결함을 양호하게 검출할 수 있는가?

  1. 습식자분액 적용을 시작하기 전
  2. 습식자분액 적용을 끝난 즉시
  3. 습식자분액 적용 후 검사액의 흐름이 정지된 다음
  4. 습식자분액 적용 후 검사액의 흐름이 정지하기 전
(정답률: 75%)
  • 습식연속법에서는 자분액의 흐름이 있는 상태에서 전류를 끊으면 액체의 흐름(유동)에 의해 형성된 자분 지시가 씻겨 내려갈 수 있으므로, 반드시 검사액의 흐름이 완전히 정지된 다음에 전류를 정지해야 결함을 양호하게 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 자분탐상검사에서 표면 바로 밑에 존재하는 결함을 검출할 수 있는데, 교류 자화의 침투깊이에 영향을 주지 않는 인자는 무엇인가?

  1. 전압
  2. 주파수
  3. 투자율
  4. 전도율
(정답률: 52%)
  • 교류 자화 시 침투깊이는 주파수, 투자율, 전도율에 의해 결정되며, 인가되는 전압은 자속의 세기에는 영향을 주지만 침투깊이 자체를 결정하는 인자는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 판재에서 연화처리 없이 압연방법으로 두께를 감소시킬 때, 주로 표면에 평행 방향으로 나타나는 결함은 무엇인가?

  1. 균열
  2. 핫티어
  3. 기공
  4. 라미네이션
(정답률: 84%)
  • 라미네이션은 판재 압연 과정에서 연화처리 없이 두께를 감소시킬 때, 내부의 불순물이나 기포가 압연 방향(표면 평행 방향)으로 길게 늘어나며 발생하는 층상 결함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 자기펜 자국에 관한 설명 중 적절한 것은?

  1. 자화된 시험체가 서로 접촉한 경우에 나타난다.
  2. 투자율의 경계부위에 나타난다.
  3. 높은 자장에 따라 나타난다.
  4. 높은 전류에 따라 나타난다.
(정답률: 84%)
  • 자기펜 자국은 자화된 시험체들이 서로 접촉했을 때, 접촉 부위에서 자속의 흐름이 변하며 발생하는 가성 지시를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 자분탐상검사 시 시험면을 분할하여 검사할 경우의 설명으로 틀린 것은?

  1. 시험체가 크거나 너무 길어 1회의 자화로 검사할 수 없는 경우
  2. 시험체의 분할될 경계부에 유효자계가 충분할 경우
  3. 시험체의 모양이 복잡하기 때문에 1회 자화로 필요한 유효자계 강도를 시험체에 가할 수 없는 경우
  4. 시험체의 단면이 급변하여 1회 자화로 시험하면 시험면의 유효자계 강도가 너무 강하거나 약할 경우
(정답률: 77%)
  • 시험면을 분할하여 검사하는 이유는 1회 자화로 충분한 유효자계를 얻을 수 없거나 단면 변화가 심할 때 이를 보완하기 위함입니다. 따라서 분할 경계부에 유효자계가 충분하다면 굳이 분할 검사를 수행할 필요가 없으므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 누설자속 탐상장치의 누설자속 검출에 사용할 수 없는 것은?

  1. Hall 소자
  2. 자기 Diode
  3. PZT Sensor
  4. 자기 저항효과 소자
(정답률: 61%)
  • 누설자속 검출에는 자기장의 변화를 감지하는 Hall 소자, 자기 Diode, 자기 저항효과 소자가 사용됩니다.

    오답 노트
    PZT Sensor: 압전 효과를 이용한 초음파 센서로, 자기장 검출용이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 두께 30mm 인 고장력강 개형 압력용기의 용접부를 보수 검사하는데 자분탐상검사를 실시하고자 할 때 가장 적합한 방법은?

  1. 교류 극간법, 습식법, 연속법
  2. 교류 극간법, 건식법, 잔류법
  3. 직류 극간법, 습식법, 잔류법
  4. Prod법, 건식법, 연속법
(정답률: 68%)
  • 표면 결함을 정밀하게 검출하기 위해서는 표면 자계 형성이 우수한 교류 극간법과 감도가 높은 습식법, 그리고 자화 상태를 유지하며 검사하는 연속법의 조합이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 투자율이 다른 재질의 시험체를 대상으로 자분탐상검사를 수행하였을 때, 굵고 희미한 지시가 검출되었다. 예상되는 지시의 형태는 무엇인가?

  1. 재질 경계 지시
  2. 전극 지시
  3. 표면거칠기 지시
  4. 오염지시
(정답률: 84%)
  • 투자율이 서로 다른 두 재질이 접해 있는 경계면에서는 자속의 흐름이 급격히 변하여 누설자속이 발생하며, 이로 인해 굵고 희미한 지시가 나타나는 재질 경계 지시가 검출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 환봉형 시험체를 축통전법으로 검사할 때 동일 크기의 자화전류로 직경이 2배인 시험체를 검사한다면 시험면에서의 자계의 세기는 어떻게 되는가?

  1. 1/2이 된다.
  2. 2배로 된다
  3. 4배로 된다
  4. 8배로 된다.
(정답률: 85%)
  • 축통전법에서 시험체 표면의 자계 세기 $H$는 자화전류 $I$에 비례하고 시험체의 직경 $d$에 반비례합니다.
    ① [기본 공식] $H = \frac{I}{\pi d}$
    ② [숫자 대입] $H' = \frac{I}{\pi (2d)} = \frac{1}{2} \times \frac{I}{\pi d}$
    ③ [최종 결과] $H' = \frac{1}{2} H$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 자기탐상검사 규격

61. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 분류가 건식법, 습식법일 때 분류의 조건으로 옳은 것은?

  1. 자분의 적용시기
  2. 자분의 종류
  3. 자분의 분산매
  4. 자화전류의 종류
(정답률: 63%)
  • 자분탐상시험에서 건식법과 습식법을 구분하는 핵심 기준은 자분을 운반하고 분산시키는 매질, 즉 자분의 분산매(공기 또는 액체)에 따라 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따라 탐상을 실시할 때 시험체의 길이 9인치, 직경 3인치인 강봉을 5회 갑아 선형자화법으로 자화할 때 요구되는 자화전류는?

  1. 1000A
  2. 3000A
  3. 5000A
  4. 9000A
(정답률: 67%)
  • ASME Sec.V Art.7 규정에 따라 선형자화법(축통전법) 적용 시, 시험체의 직경에 따라 필요한 자화전류를 결정합니다. 일반적으로 강봉의 경우 직경 $1\text{ inch}$당 $1000\text{ A}$의 전류를 적용합니다.
    ① [기본 공식] $I = 1000 \times d$ (여기서 $d$는 직경 $\text{inch}$)
    ② [숫자 대입] $I = 1000 \times 3$
    ③ [최종 결과] $I = 3000\text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 자분모양을 관찰할 때에 투자율이 다른 재질 또는 금속조직의 경계에 생기는 누설자속에 의해 형성되는 자분모양의 원인으로 틀린 것은?

  1. 용접부의 용접금속과 모재의 경계
  2. 열처리 경계
  3. 냉간 가공의 표면가공도가 다른 부분
  4. 단면적이 급변하는 곳의 용입부족
(정답률: 56%)
  • 누설자속은 투자율이 다른 재질이나 금속 조직의 경계에서 발생합니다. 용접금속과 모재의 경계, 열처리 경계, 냉간 가공 부위 등은 조직의 변화로 인해 누설자속이 발생하지만, 단면적이 급변하는 곳의 용입부족은 조직의 경계가 아닌 물리적인 결함(불연속부)에 의한 자속 누설에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 배관 용접부의 비파괴시험 방법(KS B 0888)에 의거 자분탐상시험을 실시할 경우 사용할 수 있는 표준시험편은?

  1. A1-7/50(직선형)
  2. A1-7/50(원형)
  3. A2-7/50(직선형)
  4. A2-7/50(원형)
(정답률: 51%)
  • KS B 0888 표준에 따라 배관 용접부의 자분탐상시험을 실시할 때, 표준시험편으로는 A1-7/50(직선형)을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따라 지름이 50MM이고 길이가 250MM인 환봉을 코일법으로 선형자화 할 때에 주어지는 자계의 강도(AT)는?

  1. 500
  2. 1000
  3. 5000
  4. 9000
(정답률: 55%)
  • 코일법을 이용한 선형자화 시 자계의 강도는 코일의 권수와 전류의 곱으로 결정되며, ASME 규정에 따른 계산식은 다음과 같습니다.
    ① [기본 공식] $H = \frac{N \times I}{L}$
    ② [숫자 대입] $H = \frac{20 \times 250}{1}$ (단, 표준 조건 및 규정된 자계 강도 산출식 적용 시)
    ③ [최종 결과] $H = 5000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 시험결과 나타난 지시가 의사모양인지의 여부를 확인하는 방법으로 옳은 것은?

  1. 자기펜 자국은 탈자 후 재시험한다.
  2. 재질경계지시는 잔류법으로 재시험한다.
  3. 전류지시는 전류를 크게 하여 재시험한다.
  4. 표면거칠기지시는 백색페인트를 칠한 후 재시험한다.
(정답률: 78%)
  • 자분탐상검사 중 나타난 지시가 실제 결함이 아닌 의사모양인지 확인하기 위해서는, 자기펜 자국과 같은 경우 탈자 후 재시험을 통해 지시의 소멸 여부를 확인해야 합니다.

    오답 노트
    재질경계지시: 표면 세척 또는 연마 후 재시험
    전류지시: 자화 전류를 낮추어 재시험
    표면거칠기지시: 표면 연마 후 재시험
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 시험장치의 보수 점검을 적어도 년 1회 이상하고, 1년 이상 사용하지 않을 경우에는 사용 시 점검하여 성능을 확인하도록 되어있는 것은?

  1. 전압계, 전류계, 자장계
  2. 전류계, 타이머, 자외선 조사장치
  3. 타이머, 자장계, 조도계
  4. 자외선 조사장치, 자장계, 조도계
(정답률: 54%)
  • KS D 0213 규정상 시험장치의 정밀도 유지를 위해 적어도 연 1회 이상 보수 점검이 필요한 장비는 전류계, 타이머, 자외선 조사장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에서 탐상시험방법의 규정에 따라 케토스 링 시험편을 전파정류가 적용된 중심도체를 사용하여 원형자화할 때 중심도체의 길이는?

  1. 300mm 초과
  2. 400mm 초과
  3. 500mm 초과
  4. 600mm 초과
(정답률: 47%)
  • ASME Sec.V Art.7 규정에 따라 전파정류가 적용된 중심도체를 사용하여 케토스 링 시험편을 원형자화할 때, 중심도체의 길이는 400mm를 초과해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 용접부 탐상검사를 할 때 전처리 범위는 얼마가 좋은가?

  1. 약 10mm 넓게
  2. 약 15mm 넓게
  3. 약 20mm 넓게
  4. 약 50mm 넓게
(정답률: 79%)
  • KS D 0213 규정에 따라 용접부의 자분탐상검사를 수행할 때, 결함 검출의 신뢰성을 확보하기 위해 용접부 양측으로 약 20mm 넓게 전처리를 수행하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에서 시험체 두께 1인치, 프로드 간격 6인치, 전류 650[A]를 사용하여 검사한 경우와 프로드 간격만 12인치로 변경하였을 때 탐상 결과를 옳게 설명한 것은?

  1. 두 가지 모두 선명도가 동일한 결과를 얻는다.
  2. 6인치의 경우 자분지시가 더 선명하다.
  3. 선명도에는 두 가지 모두 영향이 없다.
  4. 12인치의 경우 자분지시가 더 선명하다.
(정답률: 73%)
  • 자분탐상검사에서 프로드 간격이 넓어지면 자속 밀도가 감소하여 지시의 선명도가 떨어집니다. 따라서 프로드 간격이 6인치일 때가 12인치일 때보다 자속 밀도가 더 높아 자분지시가 더 선명하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 충격전류를 적용할 때 표면의 흠판을 대상으로 하는 가장 큰 이유는?

  1. 모서리효과가 있기 때문에
  2. 연속법으로 사용할 수 있기 때문에
  3. 통전시간이 짧으므로
  4. 시험면을 태울 수 있으므로
(정답률: 42%)
  • 충격전류를 적용하는 가장 큰 이유는 통전시간이 매우 짧기 때문입니다. 이를 통해 시험편의 과열을 방지하고 효율적인 표면 흠판 탐상이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 용접부의 열처리 후에 하는 시험의 자화방법은 원칙적으로 어느 방법에 따라야 하는가?

  1. 극간법
  2. 코일법
  3. 프로드법
  4. 다중자화법
(정답률: 75%)
  • KS D 0213 규격에 따라 철강 재료의 용접부 열처리 후 자분탐상 시험을 수행할 때는 원칙적으로 극간법을 사용하여 자화시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따라 연속법에서 유효자계의 방향 및 강도를 확인할 필요가 있는 경우 사용되는 것으로 잘못된 것은?

  1. A형 원형 표준시험편
  2. A형 직선형 표준시험편
  3. B형 대비시험편
  4. C형 표준시험편
(정답률: 68%)
  • KS D 0213 표준에 따라 연속법에서 유효자계의 방향과 강도를 확인하기 위해 사용하는 표준시험편으로는 A형 원형 표준시험편, A형 직선형 표준시험편, C형 표준시험편이 있습니다. B형 대비시험편은 해당 목적의 확인용 표준시험편 분류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 규정된 용어 중 “시험품에 자속을 발생시키는데 사용하는 전류”를 의미하는 것은?

  1. 자화전류
  2. 정류
  3. 충격전류
  4. 교류
(정답률: 85%)
  • KS D 0213 규정에 따라 시험품에 자속을 발생시키기 위해 직접적으로 사용하는 전류를 자화전류라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 의해 프로드법으로 탐상할 때 시험체 두께에 따라 권고되는 프로드 간격별 전류값(암페어/인치)으로 옳은 것은?

  1. 3/4인치 미만 : 100~25, 3/4인치 이상 : 90~110
  2. 3/4인치 미만 : 90~110, 3/4인치 이상 : 100~125
  3. 3인치 미만 : 100~125, 3인치 이상 : 90~110
  4. 3인치 미만 : 90~110, 3인치 이상 : 100~125
(정답률: 70%)
  • ASME Sec.V Art.7의 프로드법 권고 전류값은 시험체 두께에 따라 구분됩니다.
    3/4인치 미만일 때는 $90\sim110\text{ A/in}$를 적용하고, 3/4인치 이상일 때는 $100\sim125\text{ A/in}$를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)의 자화 전류에 관한 설명 중 옳은 것은?

  1. 교류 사용 시는 원칙적으로 연속법에 한한다.
  2. 충격전류를 사용할 때에는 연속법에 한한다.
  3. 직류를 사용할 때에는 연속법만 사용할 수 있다.
  4. 맥류는 그것에 포함되는 교류성분이 큰 만큼 내부 결함의 검출 성능이 높다.
(정답률: 70%)
  • 교류는 표면 결함 검출에 유리하며, 자화 후 자속이 빠르게 소멸하므로 원칙적으로 자화와 검사를 동시에 진행하는 연속법에 한하여 사용합니다.

    오답 노트
    충격전류: 잔류법과 연속법 모두 가능
    직류: 잔류법과 연속법 모두 가능
    맥류: 교류 성분이 아닌 직류 성분이 클수록 내부 결함 검출 성능이 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 잔류법에 대한 원칙적인 통전시간은?

  1. 1/4~1초
  2. 2~10초
  3. 3분 이내
  4. 5분 이상
(정답률: 77%)
  • KS D 0213 기준, 잔류법은 자화 후 자속이 남아있는 상태에서 검사하는 방법으로, 원칙적인 통전시간은 $1/4\sim1\text{초}$로 매우 짧게 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에서 습식자분 용액의 점도는 작업온도에서 얼마를 초과하지 않아야 하는가?

  1. 1 mm2/s
  2. 2 mm2/s
  3. 5 mm2/s
  4. 7 mm2/s
(정답률: 50%)
  • ASME Sec.V Art.7 규정에 따라 보일러 및 압력용기의 자분탐상검사 시, 습식자분 용액의 점도는 작업온도에서 $5\text{ mm}^2/\text{s}$를 초과하지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의한 자화전류에 대한 설명으로 맞는 것은?

  1. 교류 및 충격전류는 표면근방의 내부결함 검출에 사용된다.
  2. 교류를 사용하여 자화하는 경우는 연속법 및 잔류법을 사용할 수 있다.
  3. 직류 및 맥류를 사용하여 자화하는 경우는 연속법에 한한다.
  4. 직류 및 맥류를 사용하여 자화하는 경우는 표면결함 및 표면근방의 내부결함을 검출할 수 있다.
(정답률: 63%)
  • 직류(DC) 및 맥류는 자력선이 재료 깊숙이 침투하는 특성이 있어 표면결함뿐만 아니라 표면 근방의 내부결함까지 검출이 가능합니다.

    오답 노트
    교류 및 충격전류: 표면결함 검출에 주로 사용됨
    교류 자화: 연속법만 가능하며 잔류 자기가 거의 없어 잔류법 사용 불가
    직류 및 맥류: 연속법과 잔류법 모두 사용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따라 자분탐상검사할 때 잔류법에서 시험체가 서로 접촉했을 때 생기는 지시는?

  1. 전극지시
  2. 전류지시
  3. 표면 거칠기 지시
  4. 자기펜 자국
(정답률: 88%)
  • 자분탐상검사의 잔류법에서 시험체들이 서로 접촉하여 자화되었을 때, 접촉 부위에 형성되는 지시를 자기펜 자국이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
