자기비파괴검사기사 필기 기출문제복원 (2020-08-22)

자기비파괴검사기사
(2020-08-22 기출문제)

목록

1과목: 비파괴검사 개론

1. 와전류탐상시험의 장점에 대한 설명으로 옳은 것은?

  1. 비금속에 적용이 용이하다.
  2. 시험속도가 빠르며 자동화가 가능하다.
  3. 결함의 종류 판별 및 내부결함검사가 용이하다.
  4. 복잡한 형상을 갖는 시험체의 전면 탐상에 유리하다.
(정답률: 91%)
  • 와전류탐상시험은 전기적인 방법으로 결함을 탐지하기 때문에 시험속도가 빠르며 자동화가 가능합니다. 이는 대량 생산 시에 효율적인 검사를 가능하게 하며, 인력과 시간을 절약할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 생성중인 결함(성장하고 있는 결함)을 검출하기에 적당한 비파괴시험은?

  1. 음향방출시험
  2. 방사선투과시험
  3. 자분탐상시험
  4. 기포누설시험
(정답률: 75%)
  • 음향방출시험은 재료나 부품 내부에서 발생하는 결함이나 불균일성 등을 검출하는 비파괴시험 중 하나이다. 이 시험은 재료나 부품에 음파를 쏘아서 그 반사파를 측정하여 결함을 검출한다. 따라서 생성중인 결함을 검출하기에 적당한 비파괴시험이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 강에서 음속 5900m/s, 밀도 7.8g/cm3일 때 임피던스는?

  1. 4.6×105g/cm2ㆍs
  2. 7.5×105g/cm2ㆍs
  3. 4.6×106g/cm2ㆍs
  4. 7.5×106g/cm2ㆍs
(정답률: 53%)
  • 임피던스는 밀도와 음속의 곱으로 정의됩니다. 따라서, 임피던스는 다음과 같이 계산됩니다.

    임피던스 = 밀도 × 음속 = 7.8g/cm3 × 5900m/s = 4.6×106g/cm2ㆍs

    따라서, 정답은 "4.6×106g/cm2ㆍs" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 엑스선발발생장치와 감마선조사장치의 공통점이 아닌 것은?

  1. 자외선보다 파장이 짧은 광자를 방출한다.
  2. 전원이 필요하다.
  3. 원자번호가 높은 물질로 차폐한다.
  4. 발생된 방사선강도는 거리제곱에 반비례한다.
(정답률: 79%)
  • 엑스선 발생장치와 감마선 조사장치는 모두 방사선을 발생시키기 위해 전원이 필요합니다. 이는 전기적인 에너지를 방사선으로 변환하기 위해서입니다. 따라서 "전원이 필요하다"는 공통점입니다. "자외선보다 파장이 짧은 광자를 방출한다.", "원자번호가 높은 물질로 차폐한다.", "발생된 방사선강도는 거리제곱에 반비례한다."는 엑스선 발생장치와 감마선 조사장치의 공통점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 보수검사 시 자분탐상시험의 대상이 되는 결함이 아닌 것은?

  1. 응력부식 균열
  2. 언더컷 거부에 발생한 균열
  3. 필렛 용접부의 피로 균열
  4. 크리프(Creep) 균열
(정답률: 60%)
  • 정답: 언더컷 거부에 발생한 균열

    언더컷 거부는 용접부에서 발생하는 결함 중 하나로, 용접부의 경계면 근처에서 발생하는 금속의 부식 현상입니다. 이는 보통 용접부의 강도를 감소시키고, 결국 용접부의 파괴를 초래할 수 있습니다. 하지만 언더컷 거부에 발생한 균열은 보수검사 시 자분탐상시험의 대상이 되지 않습니다. 이는 자분탐상시험의 대상이 되는 결함이 주로 용접부의 피로 균열, 응력부식 균열, 크리프 균열 등으로, 언더컷 거부에 발생한 균열은 해당되지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 켈멧(kelmet)에 대한 설명으로 옳은 것은?

  1. Cu-Si계 합금으로 장식용으로 사용한다.
  2. Cu-Al계 합금으로 내마모성이 우수하다.
  3. Cu-Zn계 합금으로 볼트, 너트의 재료이다.
  4. Cu-Pb계 합금으로 베어링용으로 사용한다.
(정답률: 65%)
  • 켈멧은 Cu-Pb계 합금으로, Pb(납)이 함유되어 있어서 베어링용으로 사용됩니다. Pb는 윤활성이 우수하고 마찰계수가 낮아서 베어링의 마찰을 줄여주기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

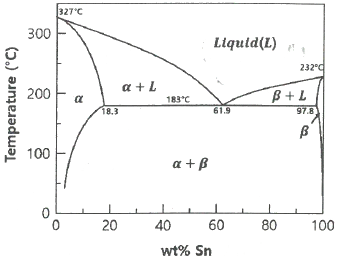

7. 다음 Pb-Sn 합금 상태도에 대한 설명으로 틀린 것은?

  1. 공정반응이 일어난다.
  2. a상과 (a+L)상 사이의 경계선을 고상선이라 한다.
  3. L상과 (a+L)상 사이의 경계선을 액상선이라 한다.
  4. 아공정합금을 실온까지 서냉하면 a상과 β상은 층상구조만으로 이루어진다.
(정답률: 67%)
  • 아공정합금은 냉각속도가 매우 빠르기 때문에 공정반응이 일어나지 않고, 따라서 a상과 β상은 층상구조만으로 이루어진다는 설명이 틀린 것이 아닌 옳은 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. Fe-Fe3C 상태도에 대한 설명으로 옳은 것은?

  1. A2는 시멘타이트의 자기변태점이며, 약 210℃이다.
  2. 공정점의 탄소량은 약 4.3%이다.
  3. 순철의 A3 변태점은 δ↔γ이며, 약 1490℃이다.
  4. A0는 철의 자기변태점이며, 약 768℃이다.
(정답률: 60%)
  • Fe-Fe3C 상태도는 철과 시멘타이트(Fe3C) 사이의 상태도이다. 이 상태도에서 공정점의 탄소량은 약 4.3%이다. 이는 Fe3C의 화학식에서 알 수 있다. Fe3C의 분자량은 55.85*3 + 12.01 = 183.56 g/mol이다. 이 중에서 탄소의 질량은 12.01*3 = 36.03 g/mol이므로, 탄소의 질량 비율은 36.03/183.56 = 0.196이다. 이를 백분율로 환산하면 약 19.6%인데, 이는 Fe3C의 화학식에서 탄소의 수가 3개이므로, 탄소의 백분율은 19.6/3 = 약 6.5%이다. 따라서, Fe-Fe3C 상태도에서 공정점의 탄소량이 약 4.3%인 것은 Fe와 Fe3C 사이에서 탄소가 Fe3C의 화학식에서 예상되는 수보다 적게 분배되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 경질 및 고융점의 비금속 내화재와 융점이 낮은 금속을 소결시킨 복합재는?

  1. 서멧
  2. 인바
  3. 퍼멀로이
  4. 플래티나이트
(정답률: 50%)
  • 서멧은 경질 및 고융점의 비금속 내화재와 융점이 낮은 금속을 소결시킨 복합재입니다. 이는 서멧이 내화성이 뛰어나고, 금속과 비금속의 혼합물로 구성되어 있기 때문입니다. 또한, 서멧은 내식성이 높아서 고온에서도 변형이 적고, 내구성이 뛰어나기 때문에 다양한 산업 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 냉간 가공으로 인해 금속결정 내부에 전위와 같은 결함이 증가함으로서 변화하는 성질이 아닌 것은?

  1. 가공하면 전위의 집적에 의하여 경화한다.
  2. 냉간 가공으로 인해 금속 결정의 경도는 증가한다.
  3. 가공경화에 의해 변태강도는 감소하나, 연신은 증가한다.
  4. 가공으로 금속 내에 공격자점이 증가하면 전기저항이 증가한다.
(정답률: 81%)
  • 가공으로 금속 내에 공격자점이 증가하면 전기저항이 증가하는 것은 옳은 설명입니다.

    가공경화는 금속을 가공하면서 결정 내부에 전위나 결함이 증가하여 경도가 증가하는 현상을 말합니다. 따라서 "가공하면 전위의 집적에 의하여 경화한다."는 옳은 설명입니다.

    냉간 가공은 금속을 가공할 때 온도를 낮추어 가공하는 방법으로, 이 때 금속 결정 내부에 전위와 같은 결함이 증가하여 경도가 증가하는 현상이 발생합니다. 따라서 "냉간 가공으로 인해 금속 결정의 경도는 증가한다."는 옳은 설명입니다.

    가공경화에 의해 변태강도는 감소하나, 연신은 증가하는 이유는, 가공경화로 인해 결정 내부에 전위와 같은 결함이 증가하면서 결정 간의 결합이 약해지기 때문에 변태강도가 감소합니다. 그러나 결정 내부의 결함이 증가하면 결정 간의 경계면이 더욱 복잡해지고, 이로 인해 연신이 증가합니다. 따라서 "가공경화에 의해 변태강도는 감소하나, 연신은 증가한다."는 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 양백의 특징에 대한 설명으로 틀린 것은?

  1. 양은 또는 백동이라고도 불린다.
  2. 성분이 10~20%Ni, 15~30%Zn, Cu인 합금이다.
  3. Sn을 넣으면 강도를 저하시키고 Pb는 편석을 초래한다.
  4. 전기 저항이 크기 때문에 일반 전기 저항체로 사용 가능하다.
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 알루미늄 합금에서 개량처리의 효과가 기대되는 실루민의 계로 옳은 것은?

  1. Al-Co계
  2. Al-Si계
  3. Al-Sn계
  4. Al-Zn계
(정답률: 80%)
  • 알루미늄 합금에서 개량처리의 효과가 가장 크게 나타나는 실루민 계는 Al-Si계입니다. 이는 실루민이 알루미늄 합금의 강도와 경도를 향상시키는 데 기여하기 때문입니다. 또한, Al-Si계는 열팽창 계수가 작아서 고온에서의 변형이 적으며, 우수한 주조성과 가공성을 가지고 있어 다양한 산업 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 재료에 일정한 하중을 가하고 고온에서 긴 시간 동안에 변형량을 측정하는 시험은?

  1. 피로 시험
  2. 전단 시험
  3. 인장 시험
  4. 크리프 시험
(정답률: 78%)
  • 크리프 시험은 재료에 일정한 하중을 가하고 고온에서 긴 시간 동안에 변형량을 측정하는 시험이다. 따라서, 다른 보기인 "피로 시험", "전단 시험", "인장 시험"은 재료의 강도나 내구성 등을 측정하는 시험이지만, 크리프 시험은 재료의 크리프(시간에 따른 변형) 특성을 측정하는 시험이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 파괴를 일으키는 응력보다 훨씬 낮은 응력에서 반복하여 하중을 가하면 결국 재료가 파괴되는 현상은?

  1. 피로 현상
  2. 에릭센 현상
  3. 항복 응력 현상
  4. 크리프 한도 현상
(정답률: 79%)
  • 이것은 "피로 현상"입니다. 피로 현상은 재료가 반복적인 하중에 노출될 때 발생합니다. 이러한 하중은 파괴를 일으키는 응력보다 훨씬 낮은 응력에서 발생합니다. 이러한 반복적인 하중은 재료 내부의 결함을 확대시키고 결국 재료의 파괴를 초래합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 저온과 고압에 사용되는 금속재료가 구비해야 할 조건과 가장 거리가 먼 것은?

  1. 용접성이 좋을 것
  2. 항복점이 낮을 것
  3. 가공성이 좋을 것
  4. 내충격성이 좋을 것
(정답률: 80%)
  • 정답은 "가공성이 좋을 것"입니다.

    저온과 고압 환경에서 사용되는 금속재료는 일반적으로 고강도와 내식성이 뛰어나야 합니다. 따라서 항복점이 낮을수록 재료의 강도가 높아지므로 저온과 고압에 사용하기에 적합합니다.

    하지만 가공성이 좋을수록 재료가 부드러워져 강도가 낮아지므로, 저온과 고압에 사용하기에는 적합하지 않습니다. 따라서 가공성이 좋은 재료는 다른 용도에 사용되는 것이 적합합니다.

    또한, 용접성과 내충격성은 저온과 고압에 사용되는 금속재료에서도 중요한 요소입니다. 용접성이 좋으면 부품을 제작할 때 용접이 잘 되어 누설이나 파손 등의 문제를 예방할 수 있고, 내충격성이 좋으면 부품이 충격을 받았을 때 파손이나 변형을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 압접에 해당하는 용접방식은?

  1. 초음파 용접
  2. 스터드 용접
  3. 전자빔 용접
  4. 피복 아크 용접
(정답률: 58%)
  • 압접은 두 개 이상의 부품을 압력을 가해 서로 뭉치는 용접 방식을 말합니다. 이 중에서 초음파 용접은 초음파를 이용하여 부품을 압축하고, 그 사이에 열을 발생시켜 용접하는 방식입니다. 따라서 압접에 해당하는 용접 방식은 초음파 용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 아크용접 작업에서 아크 발생시간이 7분, 아크 중지(휴식)시간이 3분이라 할 때 용접기 사용률은 몇 %인가?

  1. 30
  2. 50
  3. 70
  4. 90
(정답률: 85%)
  • 아크 발생시간과 아크 중지(휴식)시간의 합은 10분이므로, 용접기의 사용률은 아크 발생시간인 7분을 전체 시간인 10분으로 나눈 후 100을 곱해 계산할 수 있다.

    즉, (7분 ÷ 10분) × 100 = 70% 이므로 정답은 "70"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 용접 변형 중 면내 변형이 아닌 것은?

  1. 각 변형
  2. 가로 수축
  3. 세로 수축
  4. 회전 병형
(정답률: 59%)
  • 정답은 "각 변형"입니다.

    각 변형은 용접 부위의 각도가 변형되는 것을 의미합니다. 따라서 면내 변형이 아닌 다른 변형들은 모두 용접 부위의 면내에서 발생하는 변형입니다.

    가로 수축은 용접 부위의 가로 방향으로 수축되는 변형이며, 세로 수축은 용접 부위의 세로 방향으로 수축되는 변형입니다. 회전 변형은 용접 부위가 회전하면서 발생하는 변형입니다.

    따라서 각 변형은 면내 변형이 아니기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 연강용 피복 아크 용접봉의 종류에서 피복제의 계통이 고산화티탄계인 것은?

  1. E 4301
  2. E 4311
  3. E 4313
  4. E 4316
(정답률: 65%)
  • 연강용 피복 아크 용접봉의 종류 중에서 피복제의 계통이 고산화티탄계인 것은 "E 4313"입니다. 이는 AWS(American Welding Society)에서 정한 용접규격 표기법 중에서 "E"는 전극(전극재질)을 나타내고, "43"은 피복제의 계통을 나타내며, "13"은 피복제의 특성을 나타냅니다. 따라서 "E 4313"은 고산화티탄계 피복제를 사용한 용접봉을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 용접 후 용접변형에 대한 교정방법이 아닌 것은?

  1. 전진법
  2. 롤러에 의한 법
  3. 가열 후 해머질하는 법
  4. 얇은 판에 대한 점 수축법
(정답률: 73%)
  • 전진법은 용접 후 용접변형을 교정하는 방법이 아니라, 용접 시에 용접부위를 전진시켜가며 용접하는 방법이다. 따라서 이 보기에서는 용접변형에 대한 교정방법이 아닌 것으로 분류된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 자기탐상검사 원리

21. 그림에 나타낸 자장분포곡선은 다음 중 어느 경우인가?

  1. 속이 찬 자성 도체에 직류가 흐를 때
  2. 속이 찬 비자성 도체에 직류가 흐를 때
  3. 속이 빈 비자성 도체에 교류가 흐를 때
  4. 속이 빈 자성 도체에 직류가 흐를 때
(정답률: 63%)
  • 그림은 속이 찬 비자성 도체에 직류가 흐를 때의 자장분포곡선을 나타낸다. 이유는 비자성 도체는 전기적으로 중성이기 때문에 전하가 흐르면 자기장이 발생하게 되고, 직류는 일정한 방향으로 전하가 흐르기 때문에 자기장이 일정하게 유지된다. 따라서 속이 찬 비자성 도체에 직류가 흐를 때 자장분포곡선이 그려진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자화전류의 종류와 선정방법에 관한 설명으로 틀린 것은?

  1. 맥류는 표피효과가 전혀 생기지 않아 내부결함 검출 성능이 우수하다.
  2. 교류는 일반적으로 잔류법에는 사용되지 않는다.
  3. 충격전류는 일반적으로 연속법에는 사용되지 않는다.
  4. 교류에 의한 자화에서는 직류에 비해 표피효과가 크다.
(정답률: 47%)
  • "교류는 일반적으로 잔류법에는 사용되지 않는다."가 틀린 것이다. 교류 자화전류는 잔류법에서도 사용되며, 일부 검사 항목에서는 교류 자화전류가 더 적합한 경우도 있다.

    맥류는 표피효과가 전혀 생기지 않아 내부결함 검출 성능이 우수하다는 이유는, 맥류는 자기장이 변화하는 속도가 빠르기 때문에 전류가 흐르는 부분과 그렇지 않은 부분의 자기장이 크게 달라지기 때문이다. 이러한 특성으로 인해 내부 결함이나 불순물 등의 작은 변화도 민감하게 검출할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 자계의 세기와 자속밀도와의 관계를 도표화한 곡선을 무엇이라 하는가?

  1. 자기이력 곡선
  2. 크리프 곡선
  3. 포화력 곡선
  4. 자기유도 곡선
(정답률: 77%)
  • 자계의 세기와 자속밀도는 비례 관계에 있으며, 이를 나타내는 곡선을 자기이력 곡선이라고 한다. 이는 자계의 세기가 증가할수록 자속밀도도 증가하며, 이를 그래프로 나타낸 것이다. 다른 보기들은 자기와 관련된 용어이지만, 자기이력 곡선과는 직접적인 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 길이 5인치, 지름 2인치 인 봉재를, 코일로 5회 감아 자분탐상검사할 때 자화전류는 몇 A가 필요한가?

  1. 500~700
  2. 3600
  3. 7780
  4. 17500
(정답률: 69%)
  • 자분탐상검사에서 필요한 자화전류는 다음과 같은 공식으로 계산할 수 있다.

    자화전류 = (0.8 × 지름 × 코일수) / 길이

    여기에 주어진 값들을 대입하면,

    자화전류 = (0.8 × 2 × 5) / 5
    = 1.6 A

    따라서, 주어진 보기에서 정답은 "3600"이 아니라 "500~700"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 자기탐상시험에서 나타나는 의사지시 중 시험체를 탈자하고 다시 자화하여 검사액을 적용하면 나타나지 않는 지시는?

  1. 단면급변 지시
  2. 균열 지시
  3. 자기펜 지시
  4. 기공 지시
(정답률: 74%)
  • 자기펜 지시는 자기탐상시험에서 시험체의 표면에 자기펜을 이용하여 마크를 남기는 지시이다. 이 지시를 통해 시험체의 이동과 변형을 추적할 수 있으며, 검사액을 적용해도 마크가 사라지지 않기 때문에 검사 결과의 정확성을 높일 수 있다. 따라서 시험체를 탈자하고 다시 자화하여 검사액을 적용해도 자기펜 지시는 나타나지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 철강재료의 자기특성에 대해 설명한 것으로 옳은 것은?

  1. 탄소함유량이 많을수록 포화자속밀도가 크다.
  2. 담금질(Quenching)한 재료는 포화자속밀도가 크다.
  3. 담금질(Quenching)한 재료는 잔류자속밀도가 크다.
  4. 냉간 가공비가 클수록 보자력이 크다.
(정답률: 40%)
  • 냉간 가공비가 클수록 철강재료의 결정구조가 조밀해지고 결정간 경계면이 많아져 보자력이 증가하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 자분탐상검사 시 비관련지시가 형성되는 가장 주된 원인은?

  1. 자화전류의 종류가 부적합했을 때
  2. 과잉의 자화전류를 적용했을 때
  3. 자화전류가 부족했을 때
  4. 적정한 자화전류를 적용했을 때
(정답률: 59%)
  • 자분탐상검사에서 비관련지시가 형성되는 가장 주된 원인은 과잉의 자화전류를 적용했을 때입니다. 이는 자화전류가 너무 강하게 인가되어 샘플 내의 입자들이 자기력에 의해 너무 강하게 분리되어 버리기 때문입니다. 이로 인해 샘플 내의 입자들이 비정상적으로 분리되어 비관련지시가 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 외경이 5cm, 두께가 2mm되는 튜브를 축통전법 직류로 자화할 경우 튜브 안쪽 표면의 자장의 세기는?

  1. 0이다.
  2. 바깥 표면과 같다.
  3. 가장 높다.
  4. 침투깊이를 계산하여 밖의 표면 값과 비교하여 알 수 있다.
(정답률: 70%)
  • 정답은 "0이다." 이다. 이유는 축통전법 직류 자화에서는 자기장이 튜브 안쪽과 바깥쪽에서 모두 일정하게 분포하기 때문이다. 따라서 튜브 안쪽 표면의 자장의 세기는 0이 된다. 침투깊이를 계산하여 밖의 표면 값과 비교하는 것은 근사적인 방법으로, 정확한 값은 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 자분탐상검사에서 건식자분 적용방법에 관한 사항으로 틀린 것은?

  1. 시험면이 건조된 상태이어야 한다.
  2. 산포기로 자분을 공기 중에 분산시켜 검사체에 살살 뿌린다.
  3. 침지법은 천천히 교반 유동시킨 건식자분에 침지해야한다.
  4. 과잉자분 제거는 건조한 공기로 가볍게 검사면에 뿌린다.
(정답률: 67%)
  • "과잉자분 제거는 건조한 공기로 가볍게 검사면에 뿌린다."가 틀린 것입니다.

    침지법은 천천히 교반 유동시킨 건식자분에 침지해야하는 이유는, 빠르게 침지하면 자분이 뭉치거나 불균일하게 분포될 수 있기 때문입니다. 천천히 교반 유동시키면 자연스럽게 자분이 분산되어 검사체에 균일하게 침지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 건식 자분탐상시험법의 장점이 아닌 것은?

  1. 휴대용 장비 사용 시 검사비용이 비교적 저렴하다.
  2. 교류나 반파정류를 사용 시 유동성이 좋다.
  3. 휴대용 장비로 대형부품의 검사가 용이하다.
  4. 미세한 결함에 대하여 습식법과 마찬가지로 감도가 아주 좋다.
(정답률: 62%)
  • 건식 자분탐상시험법은 물을 사용하지 않기 때문에 검사 대상이 물에 노출되지 않아 휴대용 장비를 사용할 수 있고, 검사비용이 비교적 저렴하며 대형부품의 검사가 용이하다는 장점이 있습니다. 하지만 미세한 결함에 대해서도 습식법과 마찬가지로 감도가 아주 좋다는 것은 장점이 아닙니다. 이는 건식 자분탐상시험법과 습식법 모두 결함을 감지하는 능력이 뛰어나다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 강자성체에 자장을 서서히 증가시킬 때, 재질내에 존재하는 자구(Magnetic domain)의 방향에 의한 영향으로 자화가 연속적으로 되지 않고 계단식으로 되는 현상을 무엇이라 하는가?

  1. 표피효과(Skin effect)
  2. 홀효과(Hall effect)
  3. 박하우젠효과(Barkhausen effect)
  4. 모서리 효과(Edge effect)
(정답률: 79%)
  • 강자성체에 자장을 증가시키면, 자구들이 서로 정렬되어 자화가 일어난다. 그러나 자구들이 서로 정렬되는 과정에서는 자화가 연속적으로 일어나지 않고, 각각의 자구들이 일정한 각도만큼 회전하면서 자화가 일어나는데, 이때 자화의 크기가 갑자기 변하는 현상이 발생한다. 이러한 현상을 박하우젠효과(Barkhausen effect)라고 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 자분탐상시험에서 맥류를 설명한 것으로 내용이 틀린 것은?

  1. 직류에 교류 성분이 포함된 것이다.
  2. 연속법과 잔류법 모두에 사용이 가능하다.
  3. 표면결함과 표면 근방의 내부 결함을 검출할 수 있다.
  4. 교류 성분이 충분히 많은 맥류는 표피효과가 상쇄되어 내부 결함의 검출능력이 우수하다.
(정답률: 62%)
  • 정답은 "직류에 교류 성분이 포함된 것이다."이다. 맥류는 교류 성분만을 사용하여 검사하는 방법이기 때문에 직류에 교류 성분이 포함되지 않는다.

    교류 성분이 충분히 많은 맥류는 표피효과가 상쇄되어 내부 결함의 검출능력이 우수하다는 이유는, 교류 성분이 많을수록 전류가 물체 내부를 통과하면서 표면에 영향을 받지 않고 깊은 내부 결함까지 검출할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 가장 낮은 유효자계에서 자분모양이 나타나는 표준시험편은?

  1. A1-7/50
  2. A1-15/50
  3. A2-7/50
  4. A2-15/50
(정답률: 57%)
  • 가장 낮은 유효자계에서 자분모양이 나타나는 표준시험편은 "A1-15/50"이다. 이는 A1 계열 중에서도 입자 크기가 작은 15/50 mesh 사이즈를 사용하기 때문이다. A1 계열은 입자 크기가 작아서 자분모양이 나타나기 쉬운데, 이 중에서도 15/50 mesh 사이즈는 입자 크기가 더 작아서 더욱 민감하게 자분모양이 나타난다. 따라서 A1-15/50이 가장 낮은 유효자계에서 자분모양이 나타나는 표준시험편이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 단조품의 자분탐상시험 시 소성이 적은 변화에 의해 나타나는 판정 대상이 아닌 자분모양으로써 과도한 전류를 사용한 경우에 잘 나타나므로 자화전류를 낮추어 재시험하면 사라지는 자분모양은 무엇인가?

  1. 단류선(flow line)
  2. 편석지시(segregation indication)
  3. 국부냉간가공(local cold working)
  4. 개재물 지시(inclusion indication)
(정답률: 64%)
  • 단조품의 자분탐상시험 시 소성이 적은 변화에 의해 나타나는 판정 대상이 아닌 자분모양으로써 과도한 전류를 사용한 경우에 잘 나타나므로 자화전류를 낮추어 재시험하면 사라지는 자분모양은 "단류선(flow line)"입니다. 이는 단조과정에서 금속이 흐르는 방향에 따라 결정이 늘어서 생기는 현상으로, 과도한 전류를 사용하면 이 단류선이 강조되어 나타납니다. 하지만 자화전류를 낮추면 이 단류선이 사라지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 자분탐상검사에서 탐상 유효범위에 관한 사항으로 틀린 것은?

  1. 극간법에서는 자극간 거리에 따라 설정된다.
  2. 프로드법에서 전극간 거리에 따라 설정된다.
  3. 코일법에서는 코일의 폭에 따라 설정된다.
  4. 축통전법에서는 시험체 직경에 따라 설정된다.
(정답률: 43%)
  • 축통전법에서는 시험체 직경에 따라 유효범위가 설정되는 이유는, 축통전법은 시험체 내부의 전기적인 성질을 측정하는 방법 중 하나로, 시험체의 직경이 축통전극의 크기와 일치해야 전기적인 신호가 충분히 전달되어 정확한 측정이 가능하기 때문입니다. 따라서, 시험체의 직경이 유효범위에 영향을 미치게 되어, 유효범위가 시험체 직경에 따라 설정되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 코일법으로 형광습식자분을 이용하여 직경이 작은 환봉을 검사했을 때 원주 방향의 한 면에서 흡착량도 적고 뚜렷하지 않은 자분 지시가 나타났다. 블림(normalizing)하고 재시험을 하니 이 지시가 사라졌다. 이러한 지시는 무엇으로 판단되는가?

  1. 전류지시
  2. 재질경계지시
  3. 자극지시
  4. 냉간가공지시
(정답률: 45%)
  • 이러한 지시는 냉간가공으로 인해 생긴 것으로 판단된다. 냉간가공은 금속을 압연하거나 인발하는 등의 과정에서 발생하는 변형으로, 이로 인해 금속의 결함이나 구조적 변화가 생길 수 있다. 따라서 코일법으로 검사할 때 이러한 냉간가공 지시가 나타날 수 있으며, 이를 블림(normalizing)하여 재검사하면 지시가 사라지게 된다. 따라서 이러한 지시는 냉간가공지시로 판단된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 보자성이 낮은 거친 시험체를 검사하기에 가장 적합한 자분탐상 시험방법은?

  1. 습식 잔류법
  2. 습식 연속법
  3. 건식 잔류법
  4. 건식 연속법
(정답률: 48%)
  • 건식 연속법은 시료를 건조한 후에 검사하는 방법으로, 보자성이 낮은 거친 시험체를 검사하기에 가장 적합하다. 습식 잔류법과 습식 연속법은 시료를 액체에 노출시켜 검사하는 방법으로, 보자성이 낮은 시료를 검사하기에는 적합하지 않다. 건식 잔류법은 시료를 건조한 후에 액체를 노출시켜 검사하는 방법으로, 건식 연속법과 유사하지만 시료의 보존성이 떨어지는 단점이 있다. 따라서, 보자성이 낮은 거친 시험체를 검사하기에는 건식 연속법이 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 자분탐상검사 시 투자율이 다른 재질경계에서 나타나는 지시에 대한 확인검사는 자분탐상검사만으로는 판별이 용이하지 않다. 이러한 의사지시모양의 판별 방법으로 적당치 않은 것은?

  1. 표면연마 후 부식시켜 거시적 조직검사
  2. 표면연마 후 부식시켜 미시적 조직검사
  3. 탈자 후 재검사하여 재현성 확인
  4. 침투탐상 등 다른 시험방법으로 확인검사
(정답률: 67%)
  • 탈자 후 재검사하여 재현성 확인은 자분탐상검사에서 나타나는 지시를 판별하기 위한 적절한 방법이다. 이 방법은 자분탐상검사에서 나타나는 지시를 확인하기 위해 재료의 일부를 제거하고 다시 검사하여 같은 결과가 나오는지 확인하는 것이다. 이 방법은 자분탐상검사에서 나타나는 지시를 판별하기 위한 가장 정확하고 신뢰성 높은 방법 중 하나이다. 다른 방법들은 자분탐상검사와는 관련이 없는 다른 시험 방법들이므로 적절하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 두 종류의 금속을 접합하면 접합부는 각각 온도가 다르며, 그 접합한 면의 양쪽에 전위치가 발생하는 것을 무엇이라 하는가?

  1. Seebeck Effect
  2. Hall Effect
  3. Tomson Effect
  4. Fermi Effect
(정답률: 59%)
  • 두 종류의 금속을 접합하면 각각 온도가 다르기 때문에 전자의 이동이 발생하게 되고, 이로 인해 접합한 면의 양쪽에 전위차가 발생하는데 이를 Seebeck Effect라고 한다. 즉, 열과 전기의 상호작용으로 발생하는 현상이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 보자성에 대한 설명이 올바른 것은?

  1. 어떤 재료의 자기이력곡선에서 자속밀도가 “0”을 나타내는 자계의 값
  2. 자화력을 제거한 후에는 재료 내에 어느 정도의 자화상태를 나타내는 물질의 성질
  3. 재료에 자계를 발생시키는 것으로 자기회로에서 자속을 발생시키는 원동력이 되는 힘
  4. 시험체가 외부 자계의 영향으로 원자들이 일정한 방향으로 배열하는 성질
(정답률: 70%)
  • 보자성은 자화력을 제거한 후에는 재료 내에 어느 정도의 자화상태를 나타내는 물질의 성질이다. 즉, 자화력을 제거하면서도 재료 내에 일정한 자화상태가 유지되는 능력을 말한다. 이는 재료 내에 존재하는 자기원자나 자기결정체 등이 외부 자계의 영향으로 일정한 방향으로 배열되어 있기 때문에 가능하다. 따라서, "자화력을 제거한 후에는 재료 내에 어느 정도의 자화상태를 나타내는 물질의 성질"이 올바른 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자기탐상검사 시험

41. 다음 중 자분탐상시험에서 금속 특성에 따른 예리한 무관련지시가 잘 나타나는 경우라고 볼 수 없는 것은?

  1. 용접부 근처의 열영향부
  2. 주강품의 표면부
  3. 높은 항자력을 지닌 공구강
  4. 높은 보자력을 지닌 공구강
(정답률: 55%)
  • 주강품의 표면부는 금속 특성에 따른 예리한 무관련지시가 잘 나타나지 않는 경우이다. 이는 주강품의 표면이 부드럽고 균일하기 때문에 예리한 무관련지시가 잘 나타나지 않기 때문이다. 반면, 용접부 근처의 열영향부, 높은 항자력을 지닌 공구강, 높은 보자력을 지닌 공구강은 각각 열처리, 강도, 경도 등의 특성이 다르기 때문에 예리한 무관련지시가 잘 나타난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 소형 기계 가공부품의 자분탐상시험에서 모서리 부분에 자분이 흡착되어 지사가 나타났다면 이 지시는 다음 중 어떤 자분 모양에 해당하는가?

  1. 표면 거칠기 지시
  2. 연삭 균열 지시
  3. 단면 급변 지시
  4. 개재물 지시
(정답률: 54%)
  • 단면 급변 지시는 부품의 모서리 부분에서 발생하는 지시로, 자분탐상시험에서 모서리 부분에 자분이 흡착되어 지사가 나타났다면 이는 단면 급변 지시에 해당한다. 이는 모서리 부분이 다른 부분보다 더 뾰족하고 날카로워서 자분이 쉽게 흡착되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 잔류법으로 자분탐상검사 시 검출감도가 가장 떨어지는 것은?

  1. 교류식
  2. 축전식
  3. 방전관식
  4. 정류식
(정답률: 73%)
  • 잔류법으로 자분탐상검사 시 검출감도가 가장 떨어지는 것은 "교류식"입니다. 이는 교류식이 축전식, 방전관식, 정류식에 비해 전류가 약하기 때문입니다. 교류식은 전류가 교류로 흐르기 때문에 축전식, 방전관식, 정류식에 비해 전류가 약하고 불안정합니다. 따라서 검출감도가 떨어지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 표면하 결함에 대한 검출 감도가 높은 것에서 낮은 것으로의 배열로 옳은 것은?

  1. HWDC(건식)-DC(습식)-DC(건식)-AC(습식)-AC(건식)
  2. HWDC(건식)-DC(건식)-DC(습식)-AC(건식)-AC(습식)
  3. DC(건식)-DC(습식)-HWDC(건식)-AC(건식)-AC(습식)
  4. DC(습식)-DC(건식)-HWDC(건식)-AC(습식)-AC(건식)
(정답률: 62%)
  • 표면하 결함에 대한 검출 감도는 건식 방법보다 습식 방법이 높습니다. 또한, HWDC 방법은 건식 방법 중에서 가장 높은 감도를 가지므로 가장 먼저 배열되어야 합니다. 따라서, 옳은 배열은 "HWDC(건식)-DC(건식)-DC(습식)-AC(건식)-AC(습식)" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 자분 적용 시 건식법과 비교하였을 때 습식법의 장점이 아닌 것은?

  1. 크기가 크거나, 작은 불규칙한 모양의 검사품에 자분적용 용이
  2. 소형의 다량제품에 빠르고 좋은 방법
  3. 후처리 시 표면에 남은 자분제거가 용이
  4. 자동장치의 작업에 적합
(정답률: 63%)
  • 습식법은 검사품에 물을 뿌려 자분을 붙이기 때문에 크기가 크거나 불규칙한 모양의 검사품에도 용이하며, 소형의 다량제품에도 빠르고 좋은 방법입니다. 또한 자동장치의 작업에도 적합합니다. 하지만 후처리 시 표면에 남은 자분제거가 용이하지 않은 것은 건식법과 비교했을 때의 단점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 자분탐상검사방법 중 연속법에 관한 설명으로 틀린 것은?

  1. 습식법에 적용이 가능하다.
  2. 건식법에 적용이 가능하다.
  3. 자화전류는 검사액의 흐름이 정지되기 전에 끊어야 한다.
  4. 통전은 지시모양 형성에 충분한 시간으로 한다.
(정답률: 65%)
  • "통전은 지시모양 형성에 충분한 시간으로 한다."가 틀린 설명입니다.

    자화전류는 검사액의 흐름이 정지되기 전에 끊어야 하는 이유는 검사액이 자화되어 있는 동안에만 전류가 흐르기 때문입니다. 검사액의 흐름이 멈추면 자화전류가 발생하지 않으므로 검사결과가 왜곡될 수 있습니다. 따라서 검사액의 흐름이 멈추기 전에 자화전류를 끊어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 축통전법으로 검사체를 자화할 때 자화전류와 표면자계와의 관계를 설명한 것으로 옳은 것은?

  1. 반경 4cm, 길이 12cm의 환봉에 직류 1200[A]를 흘릴 때 환봉 표면에서의 자계의 강도는 60[Oe]이다.
  2. 축통전법으로 2500[A]의 전류를 흘릴 때 환봉 표면의 자계의 강도가 50[Oe]가 되는 것은 환봉의 직경이 2cm일 때이다.
  3. 환봉 표면의 자계의 강도가 50[Oe]가 되기위해, 직경 5cm의 시험체에는 1250[A]의 전류를 흘려야 한다.
  4. 직경 5cm의 환봉강을 축통전법에 의해 AC 500[A]의 전류로 자화하면 표면자계의 강도는 20[Oe]가 된다.
(정답률: 36%)
  • 축통전법은 원통형 물체의 자화를 측정하는 방법 중 하나이다. 이 방법은 원통형 물체의 축을 따라 전류를 흘려 자화시킨 후, 축 주변의 자계를 측정하여 자화력을 구하는 방법이다.

    따라서, "축통전법으로 검사체를 자화할 때 자화전류와 표면자계와의 관계를 설명한 것으로 옳은 것은?"에 대한 답은 "직경 5cm의 환봉강을 축통전법에 의해 AC 500[A]의 전류로 자화하면 표면자계의 강도는 20[Oe]가 된다."이다. 이는 축 주변의 자계를 측정하여 구한 값이며, 자화력과 표면자계의 강도는 비례 관계에 있다. 따라서, 자화력이 증가하면 표면자계의 강도도 증가하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 코일법에 의한 자분탐상검사법을 설명한 것으로 틀린 것은?

  1. 코일의 축에 직각인 원주 방향의 결함이 잘 검출된다.
  2. 자계강도는 코일에 흐르는 전류와 코일 감은 수의 곱에 비례한다.
  3. 코일에 전류를 통할 때 발생하는 코일의 축방향의 자계를 이용한다.
  4. 코일 내벽의 자계강도가 가장 약하고 코일 중심에 가까울수록 강해진다.
(정답률: 45%)
  • 코일법에 의한 자분탐상검사법을 설명한 것 중 틀린 것은 없습니다.

    코일 내벽의 자계강도가 가장 약하고 코일 중심에 가까울수록 강해진다는 이유는, 코일 내부에 전류를 흐르게 함으로써 코일 내부에 자기장을 형성하기 때문입니다. 이 자기장은 코일 중심에서 가장 강하며, 코일 내벽으로 갈수록 약해집니다. 이러한 자기장을 이용하여 코일법에 의한 자분탐상검사법이 이루어지게 됩니다.
  • 엉터리가 너무 많습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 작은 드릴구멍이나 나사형태의 시험체를 자분 탐상검사하기 위한 가장 적합한 방법은?

  1. 형광자분, 건식법
  2. 형광자분, 습식법
  3. 비형광자분, 건식법
  4. 비형광자분, 습식법
(정답률: 65%)
  • 작은 드릴구멍이나 나사형태의 시험체는 형태가 복잡하고 작기 때문에 형광자분법이 적합하다. 또한, 습식법은 시료를 액체로 만들어서 분석하기 때문에 작은 드릴구멍이나 나사형태의 시험체에서도 적용이 가능하다. 따라서, 정답은 "형광자분, 습식법"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 자분탐상검사에서 습식용 자분액을 사용 전에 항상 혼합 시키는 가장 큰 이유는?

  1. 자화 전류가 커지기 때문이다.
  2. 산포되는 것을 방지하기 위함이다.
  3. 자분액의 침전을 막고 균일한 혼합을 위해서다.
  4. 자분액의 열화를 방지하고 변질된 자분의 성능을 회복시키기 위해서다.
(정답률: 71%)
  • 자분액은 일정 시간이 지나면 침전이 일어날 수 있기 때문에 혼합 시키는 것이 중요하다. 이를 통해 자분액의 침전을 막고 균일한 혼합을 할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 의사지시를 판별하는 방법으로 거리가 먼 것은?

  1. 자기펜 흔적 : 탈자후 재시험한다.
  2. 단면급변부 : 자화정도를 강하게 한다.
  3. 재질경계 지시 : 다른 검사방법과 병행 확인
  4. 자극, 전극 지시 : 극의 위치를 바꾸어 재시험 한다.
(정답률: 50%)
  • "단면급변부"는 자화정도를 강하게 한다는 지시이기 때문에, 해당 부위에서 자기장이 강하게 형성되어 결함을 뚜렷하게 나타내게 됩니다. 따라서, 이 방법으로 검사할 경우에는 자기장이 강하게 형성되는 부위에서 결함을 더욱 뚜렷하게 확인할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 유도전류법(Induced current method)에 대한 설명으로 틀린 것은?

  1. 자동장비에 사용이 가능하다.
  2. 시험체에 직접적인 전류의 접촉이 불필요하다.
  3. L/D 비율이 작아 코일법 적용이 불가능한 시험체에 가능하다.
  4. 크기가 작은 구형 시험체는 연속법으로 검사가 가능하다.
(정답률: 32%)
  • "크기가 작은 구형 시험체는 연속법으로 검사가 가능하다."가 틀린 것이다. 유도전류법은 시험체 주위에 코일을 배치하고, 코일에 교류 전류를 인가하여 시험체 내부에 유도전류를 유발시켜 결함을 검출하는 방법이다. 따라서 시험체의 크기나 형상에 따라 코일의 배치나 인가하는 전류의 크기가 달라져야 하며, 크기가 작은 구형 시험체는 코일의 배치와 전류의 크기를 조절하기 어렵기 때문에 연속법으로 검사하기 어렵다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 그림과 같이 원통의 표면에 결함이 형성될 때 자분탐상검사 중 어떤 탐상법으로 하는 것이 가장 잘 검출될 수 있는가?

  1. 코일법
  2. 축통전법
  3. 전류관통법
  4. 자속관통법
(정답률: 50%)
  • 코일법은 전류를 흐르게 한 후, 그 전류를 끊어서 생기는 자기장 변화를 이용하여 결함을 검출하는 방법입니다. 이 방법은 결함 부근에서 자기장이 집중되어 검출률이 높기 때문에, 원통의 표면에 생긴 결함을 가장 잘 검출할 수 있는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 형광자분을 사용한 자분탐상검사에서 관찰 시 주의해야 할 사항으로 틀린 것은?

  1. 자외선 조사장치는 충분히 예열한 후 사용한다.
  2. 관찰 시 자외선을 시험면에 조사하여야 한다.
  3. 관찰할 때는 가능한 자외선을 시험면에 직각으로 조사한다.
  4. 시험면에서의 자외선 강도가 약할 경우에도 자외선등을 시험면에 가깝게 해서는 안된다.
(정답률: 47%)
  • "시험면에서의 자외선 강도가 약할 경우에도 자외선등을 시험면에 가깝게 해서는 안된다."가 틀린 것이다. 자외선 강도가 약할 경우에는 자외선등을 시험면에 가깝게 조사하여야 한다. 이유는 자외선 강도가 약할 경우에는 시험면과 자외선등 사이의 거리를 가깝게 하여 자외선 강도를 증가시켜야 하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 단면 급변 지시가 나타났을 때의 처리 방법은?

  1. 그대로 내버려둔다.
  2. 시험체를 약간 가열하여 준다.
  3. 시험체에 더욱 강한 자장을 걸어 준다.
  4. 자계의 세기를 약하게 한다.
(정답률: 64%)
  • 단면 급변 지시가 나타났을 때는 시험체의 자계가 너무 강해서 발생하는 것이므로, 자계의 세기를 약하게 함으로써 단면 급변 지시를 방지할 수 있다. 다른 보기들은 단면 급변 지시를 해결하는 데 도움이 되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 자분의 종류와 그 적용법에 대한 설명으로 틀린 것은?

  1. 습식법 – 미세한 결함의 검출에 적합하다.
  2. 형광자분 – 일밙거으로 습식으로 사용한다.
  3. 비형광자분 – 습식, 건식 모두 사용할 수 있다.
  4. 건식법 – 표면하 부근의 결함 검출에 불리하다.
(정답률: 50%)
  • 건식법은 표면하 부근의 결함 검출에 불리하다는 것은 잘못된 설명이다. 오히려 건식법은 표면 결함 검출에 적합하며, 습식법은 미세한 결함 검출에 더 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 자분탐상 후 탈자할 때 시험체에 걸어주는 반전 자계의 방향에 대한 방법으로 효과적인 것은?

  1. 코일법으로 자화했다면 축통전법으로 탈자를 한다.
  2. 축통전법으로 자화했다면 코일법으로 탈자를 한다.
  3. 자화할 때 걸어준 자계 방향과 같은 방향으로 탈자를 한다.
  4. 자화할 때 걸어준 자계 방향과 무관하게 지그재그 방향으로 탈자를 한다.
(정답률: 62%)
  • 정답은 "자화할 때 걸어준 자계 방향과 같은 방향으로 탈자를 한다." 이다. 이유는 자화란 자기장을 만들어내는 것이고, 이 자기장은 자화할 때 걸어준 방향과 일치한다. 따라서 이 방향과 같은 방향으로 탈자를 하면 자기장이 유지되어 효과적인 탈자가 가능하다. 다른 보기들은 자화 방법과 탈자 방법이 서로 다르기 때문에 효과적이지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 총길이가 80cm인 환봉에서 40cm는 직경이 10cm이고, 나머지 40cm는 직경이 30cm인 경우, 축통전법으로 통전할 때 가장 효과적인 방법은?

  1. 직경 30cm에 적합한 전류값으로 1차 통전시험하고, 직경 10cm에 적합한 전류값으로 2차 통전검사한다.
  2. 직경 10cm에 적합한 전류값으로 1차 통전시험하고, 직경 30cm에 적합한 전류값으로 2차 통전검사한다.
  3. 직경 10cm에 적합한 전류값으로 한 번에 통전검사한다.
  4. 직경 30cm에 적합한 전류값으로 한 번에 통전검사한다.
(정답률: 48%)
  • 환봉의 중심부에 위치한 직경 30cm 부분은 전류가 흐르는 길이가 더 길기 때문에 전류가 더 많이 흐르게 됩니다. 따라서 직경 30cm 부분에서 더 많은 전류를 흘려보내면 전체적으로 더 효과적인 통전검사가 가능합니다. 따라서 직경 30cm에 적합한 전류값으로 1차 통전시험하고, 직경 10cm에 적합한 전류값으로 2차 통전검사하는 것이 가장 효과적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 그림은 어떤 부품의 자분탐상시험 시 자장의 분포를 나타낸 것이다. 어떤 부품의 형태로 판단되는가?

  1. 봉재
  2. 원통재
  3. 판재
  4. 두꺼운 판재
(정답률: 73%)
  • 그림에서 자장의 분포가 원형을 이루고 있으며, 이는 원통형 부품에서 나타나는 특징이다. 따라서 이 부품은 "원통재"로 판단할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 자화방법 중 원형 자화법에 속하지 않는 방법은?

  1. 전류관통법
  2. 축 통전법
  3. 프로드법
  4. 코일법
(정답률: 58%)
  • 코일법은 자화전류를 만들기 위해 코일을 사용하는 방법이며, 원형 자화법에 속하지 않습니다. 다른 방법들은 모두 원형 자화법에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 자기탐상검사 규격

61. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V, Art.7)에서 다방향 자화법의 자계의 적정성을 확인하는데 적합한 것은?

  1. 홀소자
  2. 가우스미터
  3. 자계 탐촉자
  4. 인공결함시험편
(정답률: 53%)
  • 다방향 자화법은 보일러 및 압력용기의 자분탐상검사에서 사용되는데, 이때 자계의 적정성을 확인하기 위해 인공결함시험편이 적합하다. 인공결함시험편은 정해진 크기와 위치에 결함을 가지고 있어 자계 측정 시 정확한 결과를 얻을 수 있기 때문이다. 홀소자나 가우스미터는 자계 측정에 사용되는 도구이지만, 다방향 자화법에서 자계의 적정성을 확인하는 데는 적합하지 않다. 자계 탐촉자는 자계 측정에 사용되는 도구 중 하나이지만, 다방향 자화법에서 자계의 적정성을 확인하는 데는 인공결함시험편보다 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 강자성재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)의 A형 표준시험편에서 A1이 A2보다 낮은 유효자계에서 자분모양이 나타나는 이유는?

  1. 가공하기 어렵기 때문
  2. 자기특성이 압연 방향과 그에 직각 방향에서 다르기 때문
  3. 어닐링처리를 하면 잔류응력이 제거되기 때문
  4. 어닐링처리를 하면 이방성이 매우 작아지기 때문
(정답률: 64%)
  • 강자성재료는 열처리 과정에서 잔류응력이 발생할 수 있습니다. 이러한 잔류응력은 자분모양의 형성에 영향을 미칩니다. 어닐링처리를 하면 잔류응력이 제거되어 자분모양이 나타나기 쉬워지기 때문입니다. 따라서 A1이 A2보다 낮은 유효자계에서 자분모양이 나타나는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 규정한 잔류법에서의 통전시간으로 옳은 것은?

  1. 1/4초~1초
  2. 1/2초~3초
  3. 1초~5초
  4. 5초 초과
(정답률: 45%)
  • 강자성 재료의 자분탐상검사에서는 잔류법을 사용하여 자분모양을 분류합니다. 이때 잔류법에서의 통전시간은 자분의 크기에 따라 다르게 설정됩니다. 강자성 재료의 경우 자분의 크기가 상대적으로 크기 때문에 통전시간이 짧게 설정됩니다. 따라서 옳은 답은 "1/4초~1초"입니다. 이 시간 동안 자분이 통과하지 못하면 해당 자분은 분류 대상에 포함됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에 따라 코일법으로 자분탐상시험 시 시험편을 분할하여 검사할 때의 설명으로 틀린 것은?

  1. 시험체가 너무 길 때에는 분할하여 검사한다.
  2. 분할한 시험면의 경계부는 이웃끼리의 유효자계가 겹쳐지도록 한다.
  3. 전류치는 전체 전류치를 분할 회수로 나눈 값으로 한다.
  4. 시험체의 단면이 크게 급변하는 경우 분할하여 검사한다.
(정답률: 38%)
  • "전류치는 전체 전류치를 분할 회수로 나눈 값으로 한다."라는 설명이 틀린 것은 아니다. 이는 코일법으로 자분탐상시험을 할 때 시험편을 분할하여 검사할 때의 전류치 계산 방법이다. 전체 전류치를 분할 회수로 나누어 각 분할 시험편에 동일한 전류를 인가하여 검사를 진행하기 때문에 검사 결과를 비교하기 용이하다. 따라서, "전류치는 전체 전류치를 분할 회수로 나눈 값으로 한다."는 올바른 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에서 부품의 자화법에는 직접자화법과 간접자화법이 있다. 간접자화법에 해당하는 것은?

  1. 요크법
  2. 축통전법
  3. 클램프법
  4. 다축자화법
(정답률: 43%)
  • 간접자화법은 부품 자체를 자화시키는 것이 아니라 부품과 함께 사용되는 자화기구를 이용하여 자화시키는 방법이다. 따라서 "축통전법", "클램프법", "다축자화법"은 모두 간접자화법에 해당한다. 반면에 "요크법"은 부품 자체를 자화시키는 직접자화법에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 강자성재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 기술된 의사모양에 해당하지 않는 것은?

  1. 전류지시
  2. 전극지시
  3. 자극지시
  4. 자분지시
(정답률: 67%)
  • 정답은 "자극지시"입니다.

    KS D 0213에서 기술된 의사모양은 전류지시, 전극지시, 자분지시로 구성되어 있습니다. 자극지시는 해당 문서에서 언급되지 않았기 때문에 정답이 될 수 없습니다.

    자분지시는 강자성재료의 입자 크기와 모양을 분석하는 방법으로, 입자 크기와 모양에 따라 강자성재료의 특성을 파악할 수 있습니다. 이는 강자성재료의 제조 및 품질관리에 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 강자성재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 전류계, 타이머 및 자외선조사장치의 점검은 적어도 년 (ⓐ)회 하고, (ⓑ)이상 사용하지 않을 경우에는 사용시에 점검하여 성능을 확인하는 것을 사용해야 한다. 괄호 안에 알맞은 내용은 다음 중 어느 것인가?

  1. ⓐ 1, ⓑ 6개월
  2. ⓐ 1, ⓑ 1년
  3. ⓐ 2, ⓑ 6개월
  4. ⓐ 2, ⓑ 1년
(정답률: 53%)
  • 정답은 "ⓐ 1, ⓑ 1년"이다.

    전류계, 타이머 및 자외선조사장치는 강자성재료의 자분탐상검사에서 중요한 역할을 하기 때문에 정확한 검사를 위해 정기적인 점검이 필요하다. KS D 0213에서는 이러한 점검 주기를 적어도 1년에 한 번씩 해야 한다고 규정하고 있다. 따라서 (ⓐ 1, ⓑ 1년)이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec. V Art. 7)에서 규정한 자화벙법이 아닌 것은?

  1. 원형 자화법
  2. 다방향 자화법
  3. 자속 관통법
  4. 선형 자화법
(정답률: 44%)
  • 자속 관통법은 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec. V Art. 7)에서 규정한 자화벙법이 아닙니다. 이는 자화법 중에서 자기장을 통과하는 자기력선의 방향과 자기장의 방향이 일치하는 부분에서만 결함을 탐지할 수 있기 때문입니다. 따라서 자속 관통법은 결함이 자기장의 방향과 수직인 부분에서는 탐지하지 못하므로, 다른 자화법과 함께 사용되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에 의한 용접부의 검사에서 용접 후 열처리 등의 지정이 있을 때 합부판정을 위한 자분탐상검사의 시기로 옳은 것은?

  1. 열처리 후에 시험한다.
  2. 용접완료 후 바로 시험한다.
  3. 열처리 전후 2회 시험한다.
  4. 용접완료 후 24시간 뒤에 시험한다.
(정답률: 47%)
  • 강자성 재료는 열처리를 통해 미세조직을 변화시키고 강도를 높일 수 있습니다. 따라서 용접 후 열처리가 지정된 경우, 열처리가 완료된 후 자분탐상검사를 실시해야 합니다. 이는 열처리 전에 시험을 하면 열처리로 인해 미세조직이 변화하여 검사 결과가 달라질 수 있기 때문입니다. 따라서 "열처리 후에 시험한다."가 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 강자성 재료의 자분탐상 검사방법 및 자분모양의 분류(KS D 0213)에서 B형 대비 시험편의 외경이 200mm일 때 내경은 얼마인가?

  1. 30mm
  2. 50mm
  3. 70mm
  4. 90mm
(정답률: 65%)
  • B형 대비 시험편의 내경은 외경의 1/4로 정해져 있기 때문에, 외경이 200mm일 때 내경은 50mm가 된다. 따라서 정답은 "50mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 자화방법으로 틀린 것은?

  1. 자기장의 방향을 예측되는 흠집의 방향에 대해 직각으로 한다.
  2. 자기장의 방향을 검사면에 가능한 직각으로 한다.
  3. 가능한 반자기장을 적게 한다.
  4. 검사면을 태울 위험이 있을 경우는 검사 대상체에 직접 통전하지 않는 방법을 선택한다.
(정답률: 50%)
  • "자기장의 방향을 검사면에 가능한 직각으로 한다."가 틀린 것은 검사면에 가능한 직각이 아닌 경우에도 자기장의 방향을 직각으로 설정해야 하기 때문입니다. 예를 들어, 검사면이 수평이거나 수직인 경우에는 자기장의 방향을 수평 또는 수직으로 설정해야 합니다. 따라서, "자기장의 방향을 검사면에 가능한 직각으로 한다."는 부분은 수정되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따라 길이 대 지름 비가 2보다 작은 부품을 코일로 선형자화 시키고자 할 때 옳은 것은?

  1. 을 이용하여 자화전류를 구한다.
  2. 을 이용하여 자화전류를 구한다.
  3. 을 이용하여 자화전류를 구한다.
  4. 코일법을 이용할 수 없다.
(정답률: 72%)
  • 코일법은 길이 대 지름 비가 2보다 작은 부품에 대해서는 적용할 수 없다. 이는 코일법이 자기장을 일정한 간격으로 분포시켜 측정하는 방법이기 때문이다. 길이 대 지름 비가 2보다 작은 부품은 자기장이 일정하게 분포되지 않기 때문에 코일법을 이용할 수 없다. 따라서 이 경우에는 다른 방법을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 자분탐상검사, 제2부 검출매체(KS B ISO 9934)에서 자분탐상 검사 제품의 특성을 점검하는 경우, 황 및 할로겐성분이 낮은 제품의 경우 황과 할로겐의 함유량은 얼마 미만이어야 하는가?

  1. 황 200 ppm, 할로겐 200 ppm
  2. 황 200 ppm, 할로겐 100 ppm
  3. 황 100 ppm, 할로겐 100 ppm
  4. 황 100 ppm, 할로겐 200 ppm
(정답률: 58%)
  • 자분탐상검사는 금속 제품의 표면 결함을 검출하는 검사 방법 중 하나이다. 이 검사에서는 검출매체를 사용하여 금속 표면에 자석을 인가하여 결함을 검출한다. 이때 검출매체는 황과 할로겐성분을 함유하고 있으며, 이 물질들은 금속 표면에 부착되어 결함을 검출하는 역할을 한다.

    따라서, 검출매체에 함유된 황과 할로겐성분의 함량이 높을수록 검사의 정확도가 높아진다. 하지만, 황과 할로겐성분이 너무 많으면 금속 제품의 표면에 부착되어 결함을 검출하는 데에 방해가 될 수 있다. 따라서, 황과 할로겐성분의 함유량은 적당한 수준으로 유지되어야 한다.

    자분탐상검사에서는 황과 할로겐성분의 함유량이 각각 200 ppm 이하여야 한다. 이는 검출매체에 함유된 황과 할로겐성분의 함량이 너무 많지 않아야 하며, 동시에 검사의 정확도를 유지하기 위한 기준이다. 따라서, 정답은 "황 200 ppm, 할로겐 200 ppm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에 따라 여러 개의 검사 대상체를 동시에 검사할 때 고려해야 하는 사항으로 틀린 것은?

  1. 검사 대상체의 배치
  2. 표준시험편의 종류
  3. 자화 방법
  4. 자화 전류
(정답률: 56%)
  • 정답은 "표준시험편의 종류"입니다. 검사 대상체의 배치, 자화 방법, 자화 전류는 검사 대상체들이 서로 영향을 미치지 않도록 적절히 배치하고 자화 방법과 전류를 조절하여 정확한 결과를 얻기 위한 사항입니다. 하지만 표준시험편의 종류는 검사 대상체들의 특성에 따라 다르게 선택되어야 하므로, 검사 대상체들의 배치와 자화 방법, 전류 등을 결정한 후에 적절한 표준시험편을 선택해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 두께가 20mm인 강용접부를 강자성재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에 따라서 연속법으로 일반적인 구조물을 자분탐상검사 할 때 적정한 자계의 강도는?

  1. 1200~2000[A/m]
  2. 2000~2400[A/m]
  3. 2400~3600[A/m]
  4. 3600~5600[A/m]
(정답률: 50%)
  • 강자성재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에 따라서 연속법으로 일반적인 구조물을 자분탐상검사 할 때 적정한 자계의 강도는 1200~2000[A/m]이다. 이는 강의 두께가 20mm인 경우에 해당하는 범위로, 두께가 더 얇거나 더 두껍다면 강도 범위가 달라질 수 있다. 이 범위는 자분탐상검사를 통해 강의 결함을 검출하기 위한 자계 강도의 범위로, 이 범위 내에서 자계 강도를 설정하면 적절한 검사가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)의 B형 대비시험편의 설명 중 맞는 것은?

  1. 용접부의 개선면 등의 좁은 부분에서 치수적으로 A형 표준 시험편의 적용이 곤란할 경우 A형 표준시험편 대신 사용한다.
  2. 시험품 표면의 유효자장의 강도 및 방향, 탐상 유효범위, 시험조작의 적부를 조사하는데 쓰인다.
  3. 장치, 자분 및 검사액의 성능을 조사하는데 사용한다.
  4. 피복된 도체를 관통하는 구멍의 중심을 통하게 하고, 잔류법으로 원통면에 자분을 적용하여 사용한다.
(정답률: 62%)
  • "강자성 재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)의 B형 대비시험편"은 장치, 자분 및 검사액의 성능을 조사하는 데 사용됩니다. 이 시험은 시험품 표면의 유효자장의 강도 및 방향, 탐상 유효범위, 시험조작의 적부를 조사하는 데 사용되지 않습니다. A형 표준시험편 대신 사용되는 경우가 있지만, 이는 용접부의 개선면 등의 좁은 부분에서 치수적으로 A형 표준 시험편의 적용이 곤란할 경우에 한정됩니다. 또한, 피복된 도체를 관통하는 구멍의 중심을 통하게 하고, 잔류법으로 원통면에 자분을 적용하여 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. ASME Sec.VII Div.1 App.6에서 합격 기준치에 따라 평가할 경우 다음 중 불합격 결함은?

  1. 크기가 1/17인치인 선형 결함
  2. 크기가 2/16인치인 원형 결함
  3. 크기가 1/4인치인 원형 결함
  4. 서로 떨어진 거리가 1/2인치이고, 크기가 2/16인치인 3개의 원형결함 지시
(정답률: 56%)
  • ASME Sec.VII Div.1 App.6에서 합격 기준치에 따라 평가할 경우, 크기가 1/4인치인 원형 결함은 불합격 결함이다. 이는 ASME Sec.VII Div.1 App.6에서 제시된 합격 기준치 중에서 최대 허용 크기인 3/16인치를 초과하기 때문이다. 따라서, 이 결함은 수리가 필요하다. 다른 결함들은 합격 기준치를 만족하므로 합격 결함이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 강자성재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)의 극간법에서 자극의 접촉부 및 그 주변부에 국부적으로 생기는 고밀도의 누설 자속에 의해 형성되는 자분 모양을 무엇이라 하는가?

  1. 전극지시
  2. 자극지시
  3. 전류지시
  4. 오류지시
(정답률: 69%)
  • 정답은 "자극지시"입니다. 이는 자극의 접촉부와 주변부에 생기는 고밀도의 누설 자속에 의해 형성되는 자분 모양을 나타내는 용어입니다. 다른 보기들은 이와 관련이 없는 용어들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따르면 프로드법에서 요구되는 최소의 프로드 간격은?

  1. 8 inch
  2. 6 inch
  3. 3 inch
  4. 1 inch
(정답률: 40%)
  • ASME Sec.V Art.7에서는 보일러 및 압력용기의 자분탐상검사를 위해 프로드법을 사용할 때 최소한 3인치의 프로드 간격이 필요하다고 명시하고 있습니다. 이는 인체의 손이나 도구가 프로드 사이에 들어가지 않도록 하기 위함입니다. 따라서 "3 inch"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 강자성재료의 자분탐상검사 방법 및 자분모양의 분류(KS D 0213)에서 검출된 지시모양이 의사모양인지를 확인하는 방법으로 탈자 후 재시험하면 자분모양이 사라지는 지시는?

  1. 자기 펜자국
  2. 전류지시
  3. 전극지시
  4. 자극지시
(정답률: 70%)
  • 강자성재료의 자분탐상검사에서는 자분모양을 확인하기 위해 의사모양을 찾아내는데, 이때 탈자 후 재시험하면 자분모양이 사라지는 경우가 있습니다. 이는 자분모양이 탈자로 인해 발생한 것이기 때문입니다. 이러한 경우를 구분하기 위해 자기 펜자국을 사용합니다. 자기 펜자국은 자기장을 이용하여 전류의 흐름을 감지하는 방법으로, 자극지시와 비슷하지만 자극지시는 전극을 사용하여 전류를 감지하는 반면, 자기 펜자국은 전극 없이 자기장만으로 전류를 감지합니다. 따라서 자기 펜자국은 전극지시나 자극지시보다 더 정확하게 자분모양을 확인할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
