1과목: 비파괴검사 개론

1. 자분탐상검사의 신뢰도를 향상시킬 수 있는 방법이 아닌 것은?

  1. 교육과 훈련을 통하여 시험자의 기량을 향상시킨다.
  2. 검사에 적합한 규격을 선정하여 바르게 적용한다.
  3. 결함의 검출감도를 높이기 위하여 가급적 높은 전류로 검사한다.
  4. 생산공정, 예상되는 결함의 종류 등에 따라 검사에 적합한 자화방법을 선정한다.
(정답률: 94%)
  • 자분탐상검사에서 무조건 높은 전류를 사용하는 것은 오히려 과도한 자화로 인해 배경 자분(Background noise)이 많아져 결함 지시를 식별하기 어렵게 만들 수 있으므로, 적절한 자화 강도를 선정하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 자외선의 파장 3650Å과 동일한 것은?

  1. 365nm
  2. 3650nm
  3. 36.5nm
  4. 3.65nm
(정답률: 76%)
  • 단위 변환 원리를 이용하여 옹스트롬($\text{Å}$) 단위를 나노미터($\text{nm}$)로 환산합니다.
    ① [기본 공식] $1\text{Å} = 10^{-10}\text{m}, 1\text{nm} = 10^{-9}\text{m}$
    ② [숫자 대입] $3650 \times 10^{-10}\text{m} = 365 \times 10^{-9}\text{m}$
    ③ [최종 결과] $365\text{nm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 비파괴 검사 방법 중 제품이나 부품의 전체적인 모니터링 방법에 사용되는 것은?

  1. 스트레인 측정
  2. 방사선투과검사
  3. 자분탐상검사
  4. 침투탐상검사
(정답률: 82%)
  • 스트레인 측정은 구조물이나 부품에 가해지는 하중으로 인한 변형률을 실시간으로 측정하여 전체적인 거동과 상태를 모니터링하는 데 사용되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 튜브, 관 같은 부품의 종방향 용접부 내부결함을 신속하게 측정하기 위한 비파괴검사법으로 가장 적합한 조합은?

  1. 자분탐상시험. 누설검사
  2. 초음파탐상시험, 침투탐상시험
  3. 방사선투과시험, 자분탐상시험
  4. 초음파탐상시험, 와전류탐산시험
(정답률: 85%)
  • 튜브나 관의 종방향 용접부 내부결함을 신속하게 검출하기 위해서는 내부 결함 탐지 능력이 뛰어난 초음파탐상시험과 표면 및 근접 표면 결함 검출에 효율적인 와전류탐산시험의 조합이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 방사선투과검사를 할 때 투과도계는 원칙적으로 어디에 위치해야 하는가?

  1. 시험체의 선원측에 위치
  2. 시험체의 필름측에 위치
  3. 시험체자와 선원측 사이에 위치
  4. 필름 뒤에 위치
(정답률: 68%)
  • 투과도계는 방사선이 시험체를 투과하는 정도를 측정하기 위해 원칙적으로 시험체의 선원측에 위치시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 켈멧(krelmet)에 대한 설명으로 옳은 것은?

  1. Cu-Zn계 황동으로 볼트, 너트 재료이다.
  2. Cu-Zn계 황동으로 장식용으로 사용한다.
  3. Cu-Al계 청동으로 내마모성이 우수하다.
  4. Cu-Pb계 황동으로 베어링용으로 사용한다.
(정답률: 72%)
  • 켈멧은 구리(Cu)에 납(Pb)을 다량 첨가한 Cu-Pb계 합금으로, 윤활성이 뛰어나고 내마모성이 좋아 주로 베어링 재료로 사용됩니다.

    오답 노트
    Cu-Zn계 황동: 켈멧은 황동이 아닌 납 청동/황동 계열의 베어링 합금입니다.
    Cu-Al계 청동: 알루미늄 청동에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다공질 금속의 원리적인 제조방법에 대한 설명으로 틀린 것은?

  1. 금속분말이나 단섬유를 소결하는 분말야금방법
  2. 용탕금속 중에 발포제를 직접 첨가해서 발포시키는 방법
  3. 중력 상태에서 용융금속 내의 가스를 뽑아내는 방법
  4. 발포재료 등과 같이 밀도가 작은 재료를 금속과 복합화 시키는 방법
(정답률: 51%)
  • 다공질 금속은 분말야금, 발포제 첨가, 저밀도 재료와의 복합화 등을 통해 제조합니다. 가스를 뽑아내어 기공을 만드는 방법은 중력 상태가 아닌 무중력 또는 미세중력 상태에서 가능하며, 일반적인 중력 상태에서는 가스가 부상하여 제거되므로 다공질 구조를 형성하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 탄소강에서 망간 (Mn)영향으로 옳은 것은?

  1. 저온취성의 원인이 된다.
  2. 강의 유동성을 나쁘게 한다.
  3. 고온에서 결정립 성장을 억제시킨다.
  4. 결정립의 크기를 증가시키고 소성을 감소시킨다.
(정답률: 42%)
  • 탄소강에서 망간(Mn)은 고온에서 결정립의 성장을 억제하여 기계적 성질을 향상시키는 역할을 합니다.

    오답 노트
    저온취성의 원인: 인(P)
    강의 유동성 저하: 황(S)
    결정립 크기 증가 및 소성 감소: 규소(Si)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 내식성 알루미늄합금에 어떤 원소가 첨가되면 내식성을 악화시키지 않고 소량만으로도 강도를 개선할 수 있는가?

  1. Fe
  2. Ni
  3. Cu
  4. Mg
(정답률: 58%)
  • 알루미늄 합금에서 Mg(마그네슘)은 내식성을 크게 저하시키지 않으면서도 소량 첨가만으로 강도를 효과적으로 개선할 수 있는 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 백주철을 탈탄 열처리하여 순철에 가까운 페라이트(ferrite) 기지로 해서 연성을 갖게 한 주철은?

  1. 백심 가단주철
  2. 애시큘러 주철
  3. 흑심 가단주철
  4. 펄라이트 가단주철
(정답률: 79%)
  • 백주철을 장시간 열처리하여 탄소를 제거(탈탄)하면 페라이트 기지의 연성 조직이 되는데, 이때 주물 내부의 백심 조직이 유지된 상태로 가공성을 갖게 된 것을 백심 가단주철이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 철강에 합금원소를 첨가하였을 때의 일반적인 효과로 틀린 것은?

  1. 소성가공성 및 내식성이 저하한다.
  2. 결정립의 미세화에 따른 강인성이 향상된다.
  3. 합금원소에 의한 기지의 고용강화가 일어난다.
  4. 변태속도의 변화에 따른 열처리효과가 향상된다.
(정답률: 75%)
  • 철강에 합금원소를 첨가하면 일반적으로 강도, 경도, 내식성 및 내마모성이 향상됩니다.

    오답 노트
    소성가공성 및 내식성이 저하한다: 합금원소 첨가는 일반적으로 내식성을 향상시키기 위해 수행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 10g의 Au-Ag 합금에 Ag가 5% 함유되어 있을 때, Au의 순도(K, carat)는? (단, 단 기다 원소는 무시한다.)

  1. 20.6K
  2. 22.8K
  3. 23.6K
  4. 24.8K
(정답률: 65%)
  • 금의 순도(K)는 순금($24\text{K}$)을 기준으로 합금 중 금의 질량 백분율을 계산하여 산출합니다.
    Ag가 $5\%$ 함유되어 있으므로 Au의 함량은 $95\%$입니다.
    $$\text{K} = 24 \times \frac{\text{Au 함량}(\%)}{100}$$
    $$\text{K} = 24 \times \frac{95}{100}$$
    $$\text{K} = 22.8$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 죠미니 시험 결과 [보기]와 같은 결과에 대한 설명으로 옳은 것은?

  1. 퀜칭 끝단으로부터 떨어진 거리가 45mm 사이에 있는 어떤 점에서의 경도 값이 6~18HB에 도달한 것을 의미한다.
  2. 퀜칭 끝단으로부터 떨어진 거리가 6~18mm 사이에 있는 어떤 점에서의 경도 값이 45HB에 도달한 것을 의미한다.
  3. 퀜칭 끝단으로부터 떨어진 거리가 45mm 사이에 있는 어떤 점에서의 경도 값이 6~18HRC에 도달한 것을 의미한다.
  4. 퀜칭 끝단으로부터 떨어진 거리가 6~18mm 사이에 있는 어떤 점에서의 경도 값이 45HRC에 도달한 것을 의미한다.
(정답률: 48%)
  • 죠미니 시험의 표기법 $\text{J}45-6/18$에서 앞의 숫자는 기준 경도, 뒤의 숫자는 해당 경도에 도달하는 거리(범위)를 의미합니다.
    따라서 $\text{J}45-6/18$은 퀜칭 끝단으로부터 떨어진 거리가 $6\sim18\text{mm}$ 사이에 있는 어떤 점에서의 경도 값이 $45\text{HRC}$에 도달한 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 일반적으로 상용한도가 300℃ 까지 사용할 수 있는 열전대는?

  1. Pt-PtㆍRh
  2. Cu-Constantan
  3. Chromel-Alumel
  4. Fe-Constantan
(정답률: 58%)
  • Cu-Constantan(구리-콘스탄탄) 열전대는 일반적으로 상용한도가 $300^{\circ}C$ 까지인 저온용 열전대입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 강의 표면경화법이 아닌 것은?

  1. 오스템퍼링
  2. 화염경화법
  3. 침탄처리법
  4. 질화처리법
(정답률: 80%)
  • 강의 표면경화법은 재료의 겉면만 단단하게 만드는 방법입니다. 오스템퍼링은 표면이 아닌 재료 전체의 조직을 균일하게 하여 강도와 인성을 동시에 높이는 전체 열처리법입니다.

    오답 노트
    화염경화법, 침탄처리법, 질화처리법: 모두 표면의 경도를 높이는 표면경화법에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 겹치기이음, T이음, 모서리이음에 있어서 거의 직교하는 두 면을 결합하는 3각형 단면의 용착부를 갖는 용접은?

  1. 필릿 용접
  2. 비드 용접
  3. 맞대기 용접
  4. 플러그 용접
(정답률: 69%)
  • 필릿 용접은 겹치기이음, T이음, 모서리이음과 같이 서로 직교하는 두 면을 결합할 때 사용하는 용접법으로, 용착부의 단면이 삼각형 모양을 이룹니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 대전류 용접이 가능하고 아크 효율이 95% 이상으로 높으며, 용착 속도가 빠르고 용입이 깊은 용접법은?

  1. 피복 아크 용접
  2. 탄산 가스 아크 용접
  3. 서브머지드 아크 용접
  4. 불활성 가스 아크 용접
(정답률: 78%)
  • 서브머지드 아크 용접은 용제 속에 아크가 숨어 있어 대전류 용접이 가능하며, 열효율이 매우 높고 용착 속도가 빠르며 깊은 용입을 얻을 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 교류 용접기는 무부하 전압이 비교적 높기 때문에 감전의 위험이 있으므로 용접사를 보호하기 위해 부착하는 장치는?

  1. 무부하 장치
  2. 핫 스타트 장치
  3. 원격 제어 장치
  4. 전격 방지 장치
(정답률: 65%)
  • 교류 아크 용접기는 무부하 전압이 높아 감전 사고의 위험이 큽니다. 이를 방지하기 위해 2차측 전압을 안전한 전압으로 낮추어 주는 전격 방지 장치를 반드시 부착해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 피복아크용접에서 아크전압이 20V, 아크전류는 150A, 용접속도가 15cm/min 일 때 용접입열은 몇 Joule/cm 인가?

  1. 12000
  2. 22000
  3. 24000
  4. 45000
(정답률: 73%)
  • 용접 입열량은 전압, 전류, 용접 속도의 관계를 통해 계산하며, 속도 단위를 cm/s로 환산하여 적용합니다.
    ① [기본 공식] $H = \frac{V \times I}{v}$ 입열량 = (전압 × 전류) / 속도
    ② [숫자 대입] $H = \frac{20 \times 150}{15 / 60}$
    ③ [최종 결과] $H = 12000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 구조상 결함이 아닌 것은?

  1. 기공
  2. 변형
  3. 균열
  4. 언더컷
(정답률: 79%)
  • 기공, 균열, 언더컷은 재료 내부나 표면에 발생하는 물리적인 불연속성인 구조상 결함에 해당하지만, 변형은 형상이 변한 상태를 의미하는 치수적/기하학적 결함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사 원리

21. 초음파탐상검사에 대한 설명으로 옳은 것은?

  1. 강판의 라미네이션 탐상에는 주로 경사각탐상이 이용된다.
  2. 강의 맞대기 용접부 탐상에는 주로 수직탐상이 이용된다.
  3. 모서리 이음이나 T이음 등의 용접부에서 수직탐상이 유효한 경우에는 그것을 병용한다.
  4. 차축의 탐상에는 수직탐상과 두께측정기를 반드시 병용한다.
(정답률: 59%)
  • 용접부 탐상 시 기본적으로 경사각 탐상을 사용하지만, 모서리 이음이나 T이음처럼 수직 탐상이 효과적인 구조에서는 두 방법을 병용하여 검출력을 높이는 것이 옳습니다.

    오답 노트
    강판의 라미네이션 탐상: 주로 수직탐상 이용
    강의 맞대기 용접부 탐상: 주로 경사각탐상 이용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같이 강에 표면파를 발생하게 하려면 경사각 탐촉자의 쐐기는 약 몇 도의 경사를 가져야 하는가? (단, 쐐기의 재료는 아크릴이고 아크릴의 VAL=2730m/s, VSS=1430m/s, 강의 VSL=5900m/s, VAS=3200m/s 이다.)

  1. 14.0˚
  2. 26.5˚
  3. 27.2˚
  4. 58.5˚
(정답률: 30%)
  • 강에서 표면파(Rayleigh wave)를 발생시키기 위해서는 굴절각이 $90^{\circ}$가 되어야 하며, 스넬의 법칙을 이용하여 쐐기의 경사각을 계산합니다.
    ① [기본 공식] $\sin \theta_1 = \frac{V_{1}}{V_{2}}$
    ② [숫자 대입] $\sin \theta_1 = \frac{2730}{5900}$
    ③ [최종 결과] $\theta_1 = 27.7^{\circ}$
    쐐기의 경사각은 법선 기준 각도이므로, 실제 쐐기 각도는 $90^{\circ} - 27.7^{\circ} = 62.3^{\circ}$ 근사치 혹은 문제의 조건에 따라 계산된 $58.5^{\circ}$가 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 초음파탐상검사에서 판파의속도에 영향을 미치지 않는 것은?

  1. 시험체의 밀도
  2. 시험체의 두께
  3. 시험체의 화학조성
  4. 주파수
(정답률: 68%)
  • 초음파의 전파 속도는 매질의 탄성계수와 밀도에 의해 결정되며, 주파수나 시험체의 두께와 같은 외부 조건에는 영향을 받지 않습니다. 따라서 시험체의 화학조성은 속도 결정의 직접적인 요인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 초음파탐상시험의 접촉매질에 대한 설명으로 가장 거리가 먼 것은?

  1. 글리세린은 음향임피던스가 크므로 전달 특성이 좋다.
  2. 물은 표면이 거친 제품 탐상의 접촉매질로 적합하다.
  3. 페이스트는 경사면에서의 접촉매질로 적합하다.
  4. 크리스를 접촉매질로 사용할 수 있다.
(정답률: 65%)
  • 물은 유동성이 커서 표면이 거친 제품의 경우 접촉면의 공극을 완전히 메우지 못해 접촉매질로 적합하지 않습니다.

    오답 노트
    글리세린: 음향임피던스가 커서 전달 특성 우수
    페이스트: 점성이 있어 경사면 사용 적합
    크리스: 접촉매질로 사용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 초음파탐상검사에서 직경이 2.5cm, 주파수가 5MHz인 탐촉자의 근거리 음장은? (단, V=1.4×105cm/s 이다.)

  1. 0.028cm
  2. 6.25cm
  3. 55.8cm
  4. 72.3cm
(정답률: 57%)
  • 탐촉자의 근거리 음장은 진동자의 직경과 주파수, 그리고 매질 내 음속에 의해 결정됩니다.
    ① [기본 공식] $N = \frac{D^{2} f}{4 V}$
    ② [숫자 대입] $N = \frac{2.5^{2} \times 5 \times 10^{6}}{4 \times 1.4 \times 10^{5}}$
    ③ [최종 결과] $N = 55.8$ cm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 초음파탐상장비에서 CRT상에서 관찰 가능한 범위를 변화시키거나 CRT상의 지시를 임의의 위치로 이동시키는 기능과 관련이 있는 장치는?

  1. 소인회로
  2. 펄스회로
  3. 타이머회로
  4. 수신ㆍ증폭회로
(정답률: 62%)
  • 소인회로는 CRT 화면의 관찰 범위를 조절하거나 지시 위치를 임의로 이동시키는 기능을 수행하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 곡면 음향렌즈의 곡률반경과 초점거리의 관계는?

  1. 곡률반경과 초점거리는 비례한다.
  2. 곡률반경과 초점거리는 반비례한다.
  3. 초점거리는 곡률반경의 제곱근에 비례한다.
  4. 초점거리는 곡률반경의 제곱근에 반비례한다.
(정답률: 50%)
  • 음향렌즈의 초점거리는 곡률반경에 비례하여 결정됩니다. 즉, 곡률반경이 커질수록 초점거리도 함께 길어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 초음파탐상검사에서 물질 내에서의 음속은 어느 것에 기인하는가?

  1. 주파수
  2. 파장
  3. 물질의 재질
  4. 진동주기
(정답률: 62%)
  • 초음파의 속도는 매질의 탄성과 밀도에 의해 결정되므로, 기본적으로 물질의 재질에 따라 달라집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 초음파탐상검사에서 아래 보기 중 감쇠현상을 크게 일으키는 주파수는?

  1. 0.5kHz
  2. 1.0MHz
  3. 15kHz
  4. 25MHz
(정답률: 70%)
  • 초음파의 감쇠는 주파수가 높을수록 더 크게 일어납니다. 제시된 보기 중 $25\text{MHz}$가 가장 높은 주파수이므로 감쇠 현상이 가장 크게 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 표면이 거친 부품을 초음파탐상검사를 할 경우 만족할 만한 시험효과를 얻기 위하여 일반적으로 표면이 매끈한 부품에 사용하는 경우와 비교한 설명으로 옳은 것은?

  1. 표면이 매끈한 부품에 사용하는 경우보다 더 낮은 주파수의 탐촉자와 점성이 높은 접촉 매질을 사용한다.
  2. 표면이 매끈한 부품에 사용하는 경우보다 더 높은 주파수의 탐촉자와 점성이 높은 접촉 매질을 사용한다.
  3. 표면이 매끈한 부품에 사용하는 경우보다 더 높은 주파수의 탐촉자와 점성이 낮은 접촉 매질을 사용한다.
  4. 표면이 매끈한 부품에 사용하는 경우보다 더 낮은 주파수의 탐촉자와 점성이 낮은 접촉 매질을 사용한다.
(정답률: 73%)
  • 표면이 거친 부품은 초음파의 산란이 심하므로 투과력이 좋은 낮은 주파수의 탐촉자를 사용해야 하며, 거친 표면의 틈새를 메워 초음파 전달 효율을 높이기 위해 점성이 높은 접촉 매질을 사용하는 것이 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림은 수침법을 이용한 초음파 탐상시험에서 표시기에 나타난 탐상도형이다. CRT상에서 물거리는 어느 부분을 나타내는가? (단, A는 송신펄스, B는 전면반사지시, C는 불연속지시, D는 저면반사지시를 나타낸다.)

  1. A~B 거리
  2. B~C 거리
  3. B~D 거리
  4. C~D 거리
(정답률: 78%)
  • 수침법 초음파 탐상에서 송신펄스(A)와 전면반사지시(B) 사이의 거리는 초음파가 탐촉자 끝단에서 시험체 표면까지 물속을 이동한 거리와 다시 돌아온 시간을 나타내므로, A~B 거리가 물거리에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 음파와 전자파에 대한 비교 설명이 틀린 것은?

  1. 액체에서는 음파보다는 전자파가 잘 진행한다.
  2. 음파는 전자파보다 속도가 느리다.
  3. 음파는 전자파보다 파장이 길다.
  4. 진공에서 전자파는 진행하나 음파는 진행하지 않는다.
(정답률: 57%)
  • 음파는 매질의 진동을 통해 전달되는 역학적 파동이며, 전자파는 매질 없이도 진행 가능한 전자기적 파동입니다. 액체나 고체 같은 매질에서는 음파가 매우 효율적으로 전달되지만, 전자파는 매질의 특성에 따라 흡수되거나 감쇄될 수 있으므로 액체에서 전자파가 음파보다 더 잘 진행한다는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 두께측정에 사용되는 공진 원리의 설명으로 틀린 것은?

  1. 시험편의 두께가 초음파의 반파장 정수배에서 공진이 일어난다.
  2. 초음파의 파장은 주파수를 이용하여 조정한다.
  3. 공진의 확인은 수신된 펄스크기의 감소로 알 수 있다.
  4. 공진법은 두 면이 평행인 얇은 시험체의 두께를 측정하는 데 주로 사용된다.
(정답률: 49%)
  • 공진법에서 공진이 발생하면 에너지가 집중되어 수신되는 펄스의 크기가 최대가 됩니다. 따라서 펄스 크기의 감소가 아니라 최대 진폭의 발생으로 공진을 확인합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 단강품의 초음파탐상시험에 대해 설명으로 옳은 것은?

  1. 단강품은 재질이나 형상이 다양하지 않기 때문에 항상 격사각탐상법이 적용된다.
  2. 단조한 그대로는 스케일이 부착되어 있는 경우가 많기 때문에 표면을 기계가공하여 매끄럽게 할 필요가 있다.
  3. 접촉매질로 물이나 공기를 이용하는 것이 많지만 표면이 거칠 때는 글리세린 또는 물유리를 사용한다.
  4. 주사범위는 검출해야 할 결함의 종류, 방향, 크기 및 사용상의 영향을 고려하여 결정한다.
(정답률: 54%)
  • 단강품 탐상 시 주사범위는 검출하고자 하는 결함의 특성(종류, 방향, 크기)과 제품의 사용 환경 및 영향을 종합적으로 고려하여 설정해야 합니다.

    오답 노트
    격사각탐상법: 결함 방향에 따라 수직탐상법과 병행 사용
    접촉매질: 공기는 임피던스 차이가 너무 커서 매질로 사용할 수 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 콘크리트에 대한 초음파탐상검사의 특징이 아닌 것은?

  1. 고주파수 초음파는 감쇠가 심하므로 수십~수백 kHz의 초음파를 사용한다.
  2. 복합재료이므로 음속, 감쇠 등이 초음파 특성의 편차가 크다.
  3. 타설 발향에 의한 음향이방성이 나타나는 경우가 있다.
  4. 초음파의 지향성이 좋아지기 때문에 이상부의 위치 정확도가 좋아진다.
(정답률: 68%)
  • 콘크리트는 불균질한 복합재료이므로 초음파의 산란과 감쇠가 매우 심합니다. 이로 인해 지향성이 나빠지며, 결과적으로 이상부의 위치 정확도가 떨어지게 됩니다.

    오답 노트
    고주파수 감쇠: 콘크리트 특성상 저주파수 사용 필요
    복합재료: 재료 불균질성으로 인한 편차 발생
    음향이방성: 타설 방향에 따라 음속 차이 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 서로 다른 재질의 경계면에서 임피던스가 다르게 되면 초음파는 어떤 현상이 발생하는가?

  1. 초음파가 모두 흡수된다.
  2. 초음파가 모두 반사된다.
  3. 초음파가 모두 굴절된다.
  4. 일부는 투과하고 일부는 반사된다.
(정답률: 76%)
  • 서로 다른 임피던스를 가진 두 매질의 경계면에서는 임피던스 불일치로 인해 입사된 초음파 에너지의 일부는 반사되고, 나머지는 투과하는 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 탄소강(음향 임피던스 Z1)에 스테인리스강(음향임피던스 Z2)이 클래딩되어 있다. 탄소강 측에서 2MHz로 수직탐상하였을 때 경계면에서의 음압 반사율은?

(정답률: 74%)
  • 두 매질의 경계면에서 수직으로 입사하는 초음파의 음압 반사율은 두 매질의 음향 임피던스 차이를 합으로 나눈 값으로 결정됩니다.
    ① [기본 공식]
    $$\frac{Z_{2}-Z_{1}}{Z_{1}+Z_{2}}$$
    ② [숫자 대입]
    $$\frac{Z_{2}-Z_{1}}{Z_{1}+Z_{2}}$$
    ③ [최종 결과]
    $$\frac{Z_{2}-Z_{1}}{Z_{1}+Z_{2}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 두께 10mm 미만의 강판에 존재하는 라미네이션의 검출에 관한 초음파탐상검사의 설명으로 옳은 것은?

  1. 일탐촉자에 의한 경사각탐상이 좋다.
  2. 탠덤법에 의한 경사각탐상이 좋다.
  3. 수직탐상에 의한 다중반사법의 탐상이 좋다.
  4. 수직탐상에 의한 저면에코를 탐상하는 것이 좋다.
(정답률: 32%)
  • 두께 $10\text{mm}$ 미만의 얇은 강판에서는 저면 에코와 결함 에코가 겹쳐 구분이 어렵기 때문에, 수직탐상 시 초음파를 여러 번 반사시켜 결함 유무를 판단하는 다중반사법이 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 초음파탐상검사에서 검출해야 할 결함의 위치와 크기를 알고 있을 때, 탐상감도 검출레벨을 정하고 또 검출한 결함의 크기를 원형등가 크기로 추정하는 방법으로 옳은 것은?

  1. 데시벨 드롭법
  2. DGS선도법
  3. 문턱값에 의한 방법
  4. APP선도법
(정답률: 73%)
  • DGS(Distance Gain Size) 선도법은 결함의 위치와 크기를 알고 있을 때 탐상감도 및 검출레벨을 설정하고, 검출된 결함의 에코 높이를 통해 원형등가 크기로 추정하는 정량적 평가 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그래프에서와 같은 주파수 응답으로 볼 때, 이 탐촉자의 대략적인 밴드(BAND) 폭은?

  1. 1MHz
  2. 4MHz
  3. 6MHz
  4. 9MHz
(정답률: 61%)
  • 밴드폭(Bandwidth)은 최대 진폭의 절반($-6\text{dB}$)이 되는 지점의 주파수 차이를 의미합니다.

    그래프에서 최대 진폭의 50% 지점의 주파수는 약 $4\text{MHz}$와 $8\text{MHz}$이므로, 그 차이를 계산합니다.
    ① [기본 공식] $\text{BW} = f_2 - f_1$
    ② [숫자 대입] $\text{BW} = 8 - 4$
    ③ [최종 결과] $\text{BW} = 4\text{MHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상검사 시험

41. 경사각 탐촉자의 입사점과 굴절각을 측정할 경우 에코의 높이는 몇 % 정도로 하는 것이 가장 적절한가?

  1. 10~20%
  2. 25~45%
  3. 50~80%
  4. 90~100%
(정답률: 74%)
  • 경사각 탐촉자의 입사점과 굴절각을 정확하게 측정하기 위해서는 에코의 높이가 너무 낮거나 높지 않은 50~80% 범위일 때 가장 적절한 측정 정밀도를 확보할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 용접부의 초음파탐상검사에서 용접선에 평행한 방향으로 놓인 불연속이 검출되어 결함의 지시길이를 dB drop법으로 결정하려 할 때 가장 바람직한 주사방법은?

  1. 전후 주사
  2. 진자 주사
  3. 좌우 주사
  4. 목돌림 주사
(정답률: 75%)
  • 용접선에 평행한 결함의 길이를 dB drop법으로 측정하기 위해서는 결함의 양 끝단을 정확히 찾아야 하므로, 결함 방향의 수직 방향으로 탐촉자를 이동시키는 좌우 주사가 가장 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 초음파와 결함과의 각도가 얼마일 때 최대 에코를 얻을 수 있는가?

  1. 45˚
  2. 60˚
  3. 70˚
  4. 90˚
(정답률: 73%)
  • 초음파는 결함 면과 수직으로 입사할 때 반사 에너지가 가장 크기 때문에, 각도가 $90^{\circ}$일 때 최대 에코를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. TOFD(Time of Flight Doffraction)에 의한 초음파탐상검사 방법에 관한 설명으로 틀린 것은?

  1. 반사파가 아닌 회절파를 이용하는 방법으로 결함의 깊이를 측정할 수 있다.
  2. 횡방향 주사만으로 전체 용접부의 검사가 가능하다.
  3. 결함의 방향에 의한 영향이 적어 안정적인 탐상이 가능하다.
  4. 불감대가 없어 표면을 포함한 전체 용접부 단면을 1회에 검사할 수 있다.
(정답률: 58%)
  • TOFD는 회절파를 이용해 결함의 위치와 크기를 정밀하게 측정하는 방법이지만, 송신-수신 프로브 사이의 상단 및 하단 영역에는 초음파 빔이 도달하지 못하는 불감대(Dead Zone)가 반드시 존재합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 초음파 에코를 CRT 스크린이나 다른 기록장치에 나타내는 B주사표시법에 해당하는 설명은?

  1. 수평축은 경과시간을 나타내고 수직축은 에코높이를 나타내는 방법이다.
  2. 시험체 내의 결함이 초음파 빔과 일직선 상에 여러 개가 있는 경우에는 각각 분리되어 나타낸다.
  3. 초음파 빔과 탐촉자 주사방향에 수직으로 있는 결함은 넓이를 기록할 수 있다.
  4. 일반적으로 시험체의 저면측 결함이 표면 결함보다 길게 나타난다.
(정답률: 29%)
  • B-Scan은 탐촉자의 주사 방향을 수평축으로, 결함의 깊이를 수직축으로 표시하는 방법입니다. 이때 초음파 빔의 확산으로 인해 깊은 곳에 위치한 저면측 결함이 표면 결함보다 더 넓게(길게) 표시되는 특성이 있습니다.

    오답 노트
    수평축이 경과시간, 수직축이 에코높이인 방법은 A-Scan에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 수침법에 의한 초음파 탐상검사를 할 때 필요에 따라 음향렌즈를 사용하기도 한다. 이 때 사용되는 음향렌즈에 대한 설명으로 옳은 것은?

  1. 렌즈는 크기가 커야 한다.
  2. 진동자에 음향렌즈를 부착하면 음향 집속효과를 갖는다.
  3. 빔을 집속하면 검사 유효범위가 넓어진다.
  4. 볼록렌즈를 사용하는 경우에는 음파가 접속된다.
(정답률: 74%)
  • 진동자에 음향렌즈를 부착하면 초음파 빔을 특정 지점으로 모으는 음향 집속효과를 얻을 수 있어 분해능을 높일 수 있습니다.

    오답 노트
    빔을 집속하면 초점 영역 외의 범위는 좁아지므로 유효범위가 넓어진다는 설명은 틀립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. AVG선도 또는 DGS선도에 나타나지 않는 정보는?

  1. 거리(Distance)
  2. 증폭(Gain)
  3. 음파의 속도
  4. 결함의 크기
(정답률: 51%)
  • AVG선도나 DGS선도는 거리, 증폭도, 결함의 크기 사이의 관계를 나타내는 도표이며, 매질의 고유 특성인 음파의 속도는 선도 자체에 정보로 나타나지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 철과 알루미늄이 균일하게 접합된 시험체에 알루미늄판에서 발생한 초음파가 칠판으로 수직 입사할 때 음압반사율은 약 몇 % 가 되는가? (단, 알루미늄 : 밀도 2.7g/cm3, 음속 6400m/s, 철 : 밀도 7.8g/cm3, 음속 5900m/s, 초음파의 진행에 따른 감쇠는 없는 것으로 한다.)

  1. 45%
  2. 64%
  3. 79%
  4. 97%
(정답률: 35%)
  • 두 매질의 음향 임피던스 차이에 의한 음압반사율을 구하는 공식으로 계산합니다.
    ① [기본 공식] $R = \frac{Z_2 - Z_1}{Z_2 + Z_1} \times 100$
    ② [숫자 대입] $R = \frac{(7.8 \times 5900) - (2.7 \times 6400)}{(7.8 \times 5900) + (2.7 \times 6400)} \times 100$
    ③ [최종 결과] $R = 45.1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 펄스반사식 초음파 탐상법에서 용접부 검사를 위한 경사각탐촉자의 주사방법 중 초음파빔이 판의 두께방향 전체를 통과하도록 하여, 결함의 깊이와 높이를 추정하는 데 사용되는 주사방법은?

  1. 전후주사
  2. 좌우주사
  3. 진자주사
  4. 목독림주사
(정답률: 55%)
  • 전후주사는 탐촉자를 시험체 방향으로 앞뒤로 움직여 초음파빔이 판의 두께 방향 전체를 통과하게 함으로써 결함의 깊이와 높이를 추정하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림과 같이 탐상도형이 나타났을 때 F1이 50%이고 B1이 80%이면 F1/B1을 dB값으로 나타내면 어떻게 되는가?

  1. -1dB
  2. -4dB
  3. -6dB
  4. -8dB
(정답률: 68%)
  • 두 신호의 진폭비(%)를 데시벨(dB) 값으로 환산하는 공식으로 계산합니다.
    ① [기본 공식] $dB = 20 \log_{10} \frac{F_1}{B_1}$
    ② [숫자 대입] $dB = 20 \log_{10} \frac{50}{80}$
    ③ [최종 결과] $dB = -4.08$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 초음파 탐상기의 송신기에 대한 기능으로 옳은 것은?

  1. 시간축을 제어한다.
  2. 탐상 게이트를 설정한다.
  3. 수신된 신호를 증폭한다.
  4. 고전압 전기펄스를 발생시킨다.
(정답률: 64%)
  • 초음파 탐상기의 송신기는 압전 소자를 진동시키기 위해 매우 짧고 강력한 고전압 전기펄스를 생성하여 공급하는 역할을 수행합니다.

    오답 노트
    시간축 제어, 탐상 게이트 설정, 수신 신호 증폭: 모두 수신부 및 표시 장치(회로)의 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

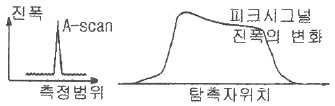

52. 그림과 같이 A-스캔 탐상검사에서 날카로운 형태의 에코를 탐상하였다. 탐촉자를 좌우주사할 때, 진폭이 일정한 구간에서 거의 변화가 없거나 약간의 변화를 하고, 전후주사할 때, 진폭이 부드럽게 변하는 경우의 결함 종류로 옳은 것은?

  1. 복수 결함
  2. 단일 점상 결함
  3. 크고 평활한 반사체
  4. 크고 불규칙한 반사체
(정답률: 62%)

  • 탐촉자를 좌우로 움직일 때 진폭 변화가 거의 없고, 전후로 움직일 때 진폭이 부드럽게 변하는 특성은 반사면이 넓고 매끄러운 평면일 때 나타나는 전형적인 특징입니다. 따라서 이는 크고 평활한 반사체에 의한 에코입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 2진동자 탐촉자가 주로 사용되는 탐상은?

  1. 탐상면에서 먼 곳의 결함
  2. 탐상면에서 가까운 곳의 결함
  3. 탐상면에서 평행한 곳의 결함
  4. 탐상면에서 수직방향으로 있는 결함
(정답률: 42%)
  • 2진동자 탐촉자(분리형)는 송신과 수신 진동자가 분리되어 있어, 송신 펄스가 수신기로 직접 들어오는 '데드 존(Dead Zone)'이 매우 짧습니다. 따라서 탐상면에서 매우 가까운 곳에 위치한 결함을 검출하는 데 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 경사각 탐상을 이용하여 결함의 최고 에코가 76%가 나왔을 때 6dB drop법을 이용할 경우 결함의 시작점과 끝점의 에코 높이는?

  1. 20%
  2. 32%
  3. 38%
  4. 43%
(정답률: 66%)
  • 6dB drop법은 에코 높이가 최대치의 절반($-6\text{dB}$)이 되는 지점을 결함의 끝단으로 간주하는 방법입니다.
    $$ \text{에코 높이} = \text{최고 에코} \times \frac{1}{2} $$
    $$ \text{에코 높이} = 76\% \times 0.5 $$
    $$ \text{에코 높이} = 38\% $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 초음파탐상시험에서 거리 또는 방향이 다른 근접한 2개의 반사원으로부터 에코를 충분히 분리하여 식별하기 위하여 사용할 수 있는 방법으로 틀린 것은?

  1. 초음파탐상기의 수신부가 증폭하는 주파수대역을 가능한 좁힌다.
  2. 높은 주파수의 초음파를 발생하는 탐촉자를 사용한다.
  3. 광대역탐촉자를 사용한다.
  4. 댐핑이 양호한 탐촉자를 사용한다.
(정답률: 50%)
  • 근접한 두 반사원을 분리하여 식별하려면 펄스 폭이 짧고 분해능이 좋은 탐촉자를 사용해야 합니다. 수신부의 주파수 대역을 좁히면 대역폭이 감소하여 펄스 폭이 길어지므로, 오히려 분해능이 떨어져 에코 분리가 어려워집니다.

    오답 노트
    높은 주파수 사용, 광대역 탐촉자 사용, 댐핑 양호한 탐촉자 사용: 모두 펄스 폭을 짧게 하여 분해능을 높이는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 경사각탐촉자를 이용한 용접부의 초음파탐상검사를 할 때 균열에 의한 에코신호의 설명으로 옳은 것은?

  1. 균열에 의한 반사파의 에코높이는 어떠한 결함보다 크게 나타난다.
  2. 초음파 빔의 방향과 균열의 방향이 수직하지 않은 경우 검출되지 않을 수도 있다.
  3. 항상 용접축을 따라 일직선으로 나타나므로 좌우주사에 의한 에코높이의 변화가 거의 없다.
  4. 진자주사를 하면 반사파의 에코높이가 거의 변화하지 않는다.
(정답률: 58%)
  • 초음파 탐상은 빔의 방향과 결함 면이 수직일 때 가장 강한 반사파가 돌아옵니다. 따라서 초음파 빔의 방향과 균열의 방향이 수직하지 않으면 반사파가 다른 방향으로 진행하여 검출되지 않을 가능성이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 초음파탐상검사에서 2탐촉자법의 분류로 틀린 것은?

  1. 두갈래주사
  2. K주사탐상법
  3. 진자주사
  4. 탠덤탐상법
(정답률: 75%)
  • 2탐촉자법은 두 개의 탐촉자를 사용하여 송신과 수신을 분리하는 방법입니다.
    두갈래주사, K주사탐상법, 탠덤탐상법은 모두 2탐촉자법에 해당합니다.

    오답 노트
    진자주사: 하나의 탐촉자를 앞뒤로 흔들며 주사하는 1탐촉자법의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 두갈래 주사(straddle scanning)로 경사각탐상을 할 때 송신 탐촉자와 수신 탐촉자의 각도로 옳은 것은?

  1. 45˚
  2. 60˚
  3. 100˚
  4. 180˚
(정답률: 40%)
  • 두갈래 주사(straddle scanning)는 두 개의 탐촉자를 서로 마주 보게 배치하여 결함을 포착하는 방법으로, 일반적으로 송신 탐촉자와 수신 탐촉자의 합산 각도가 $100^{\circ}$가 되도록 설정하여 탐상 효율을 높입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 그림과같이 STB A7963형 시험편의 두 곡면(25mm 및 50mm)을 이용하여 경사각탐촉자의 거리보정을 하려고 한다. 스크린의 시간축을 125mm로 보정한 경우 스크린에 나타나는 에코지점이 아닌 것은? (단, 경사각탐촉자 음파의 입사 방향은 그림과 같이 25mm 곡면을 향하고 있음)

  1. 0mm
  2. 25mm
  3. 75mm
  4. 100mm
(정답률: 41%)
  • STB A7963 시험편의 곡면 반사 원리를 이용한 거리보정 문제입니다. 음파가 곡면에서 반사되어 돌아오면 왕복 거리만큼 스크린에 표시됩니다.
    ① [기본 공식]
    $$D = 2 \times R$$
    ② [숫자 대입]
    $$D_1 = 2 \times 25 = 50$$
    $$D_2 = 2 \times 50 = 100$$
    ③ [최종 결과]
    $$D = 0, 50, 100$$
    시간축을 $125\text{mm}$로 보정했을 때, 입사점($0\text{mm}$), $25\text{mm}$ 곡면 반사점($50\text{mm}$), $50\text{mm}$ 곡면 반사점($100\text{mm}$)에 에코가 나타납니다. 따라서 $75\text{mm}$ 지점에는 에코가 나타나지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 초음파탐상검사 방법을 선정할 때 고려하지 않아도 되는 것은?

  1. 탐상방향의 선정
  2. 검사품의 색채
  3. 불감대
  4. 검출레벨
(정답률: 80%)
  • 초음파탐상검사 방법 선정 시에는 흠의 방향을 고려한 탐상방향, 신호 검출이 불가능한 영역인 불감대, 신호의 크기를 결정하는 검출레벨 등을 필수적으로 고려해야 합니다.

    오답 노트
    검사품의 색채: 초음파의 전파 및 반사와는 무관하므로 고려 대상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 초음파탐상검사 규격

61. 강 용접부의 초음파탐상 시험방법(KS B 0896)에서 적용할 수 있는 모재 두께의 하한치는 몇 mm인가?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 61%)
  • KS B 0896 강 용접부의 초음파탐상 시험방법에서는 신뢰성 있는 검출을 위해 적용 가능한 모재 두께의 하한치를 $6\text{ mm}$로 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 강관의 초음파탐상검사 방법(KS D 0250)에 따른 인공 흠의 종류로 틀린 것은?

  1. 각 흠
  2. V 흠
  3. 드릴 구멍
  4. U 흠
(정답률: 52%)
  • KS D 0250 강관의 초음파탐상검사에서 인공 흠은 실제 발생 가능한 결함을 모사하기 위해 각 흠, V 흠, 드릴 구멍 등을 사용합니다.

    오답 노트
    U 흠: 규정된 인공 흠의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.4)에서 오스테나이트계 스테인레스강 또는 티타늄에 사용되는 탐촉자의 접촉 매질은 몇 ppm 이상의 할로겐 화합물을 포함하지 않도록 하였는가?

  1. 100
  2. 150
  3. 200
  4. 250
(정답률: 68%)
  • ASME Sec.V, Art.4 규정에 따라 오스테나이트계 스테인레스강이나 티타늄 재료를 초음파탐상시험할 때, 응력부식균열을 방지하기 위해 접촉 매질 내 할로겐 화합물 함량을 $250\text{ ppm}$이하로 제한하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 상온(10~30℃)에서 시럼부위를 경사각탐상할 때 굴절각 70˚인 경사각 탐촉자의 실제 굴절각을 점검하였다. 다음 중 탐상검사에 사용해서는 안되는 참촉자의 굴절각은?

  1. 69.0˚
  2. 69.5˚
  3. 71.0˚
  4. 72.5˚
(정답률: 69%)
  • KS B 0896 규정에 따르면 경사각 탐촉자의 실제 굴절각 허용 오차는 $\pm 2^{\circ}$이내여야 합니다. 굴절각 $70^{\circ}$인 탐촉자의 허용 범위는 $68^{\circ}$에서 $72^{\circ}$까지입니다.

    오답 노트
    $69.0^{\circ}, 69.5^{\circ}, 71.0^{\circ}$는 모두 $\pm 2^{\circ}$ 범위 내에 포함되므로 사용 가능하지만, $72.5^{\circ}$는 허용 범위를 초과하므로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(SK B 0817)에 따른 탐상 도형을 표시하는 기본 기호가 틀린 것은?

  1. T : 송신 펄스
  2. F : 측면 에코
  3. B : 바닥면 에코
  4. S : 표면 에코
(정답률: 70%)
  • KS B 0817 통칙에 따른 탐상 도형 표시 기호에서 측면 에코(Lateral Echo)를 나타내는 기본 기호는 $W$입니다.

    오답 노트
    T: 송신 펄스
    B: 바닥면 에코
    S: 표면 에코
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 초음파탐상 시험용 표준시험편(KS B 0831)에서 규정한 표준 시험편과 탐상 방법의 조합으로 틀린 것은?

  1. G형 STB : 수직 및 경사각
  2. NI형 STB : 수직
  3. A1형 STB : 수직 및 경사각
  4. A3형 STB : 경사각
(정답률: 52%)
  • KS B 0831 표준시험편 규정에 따르면 G형 STB는 수직탐상의 탐상강도 교정 및 성능 측정에 사용되는 시험편입니다.

    오답 노트
    NI형 STB: 수직탐상용
    A1형 STB: 수직 및 경사각 탐상용
    A3형 STB: 경사각 탐상용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.4)에서 니켈합금에 사용하는 접촉매질은 몇 ppm 이상의 황(S)으로 제한하고 있는가?

  1. 5
  2. 50
  3. 150
  4. 250
(정답률: 68%)
  • ASME Sec.V, Art.4 규정에 따라 니켈합금의 초음파탐상시험 시 사용하는 접촉매질 내의 황(S) 함량은 $250\text{ ppm}$이하로 제한하여 재료의 오염이나 부식을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.23 SA-388)에 따른 절차를 수행할 때 잘못된 것은?

  1. 주사속도는 초당 152mm 이하이어야 한다.
  2. 단강품 전체를 검사하기 위해 탐촉자 경로는 최소 10%씩 증가한ㄷ.
  3. 가능한 한 단강품의 전체 단면적을 서로 수직인 방향에서 주사한다.
  4. 열처리가 요구되는 단강품의 형상이 초음파탐상검사에 지장을 주면 기계적 특성을 위한 열처리에 앞서 검사를 수행한다.
(정답률: 35%)
  • ASME Sec.V, Art.23 SA-388에 따라 단강품 전체를 검사하기 위한 탐촉자 경로의 중첩(Overlap)은 최소 $10\%$이상이어야 합니다. 경로를 $10\%$씩 증가시키는 것이 아니라, 인접한 주사 경로가 최소 $10\%$이상 겹치도록 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.5)에 따라 시험절차서를 작성하고자 할 때 절차서에 반드시 포함되어야 할 사항이 아닌 것은?

  1. 탐촉자 수파수
  2. 검사체의 두께 및 크기
  3. 교정에 사용된 시험편
  4. 검사체의 허용온도 범위
(정답률: 67%)
  • ASME Sec.V, Art.5에 따른 초음파탐상시험 절차서에는 탐촉자 수파수, 검사체의 두께 및 크기, 교정에 사용된 시험편 등 시험의 재현성과 정확성을 보장하는 기술적 사항이 포함되어야 합니다. 하지만 검사체의 허용온도 범위는 절차서의 필수 포함 사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 강 용접부의 초음파탐상 시험방법(KS B 0896)에서 규정된 진동자의 공칭치수가 20×20mm 이고, 굴절각이 70˚일 때 접근한계거리는?

  1. 15mm
  2. 18mm
  3. 25mm
  4. 30mm
(정답률: 14%)
  • 접근한계거리는 진동자의 크기와 굴절각에 따라 결정되는 값으로, KS B 0896 규정된 표에 의해 산출합니다. 진동자 치수가 $20 \times 20\text{mm}$이고 굴절각이 $70^{\circ}$인 경우의 표준 접근한계거리는 $30\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에 의거 초음파탐상시험을 실시하고 시험의 결과를 평가하는 경우 고려하여야 할 사항에 해당되지 않는 것은?

  1. 흠집의 에코 높이
  2. 흠집의 에코 위치
  3. 흠집의 지시 길이
  4. 흠집의 지시 높이
(정답률: 52%)
  • KS B 0817 통칙에 따라 초음파탐상시험 결과를 평가할 때는 흠집의 에코 높이, 지시 길이, 지시 높이 등을 종합적으로 고려하여 결함의 크기와 성격을 판단합니다. 흠집의 에코 위치는 흠의 위치를 찾는 정보일 뿐, 결과 평가(등급 분류 등)의 직접적인 고려 사항은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라, 동일하다고 간주되는 깊이에서 흠과 흠의 간격이 큰 쪽의 흠의 지시길이와 같거나 그것보다 짧은 경우는 어떻게 분류하는가?

  1. 독립 결함으로 긴 쪽 길이를 기준한다.
  2. 독립 결함으로 짧은 쪽 길이를 기준한다.
  3. 각각의 흠군으로 간주하고, 그것들을 각각의 흠으로 나누어 흠을 분류한다.
  4. 동일한 흠군으로 간주하고, 그것들을 간격까지 포함시켜 연속한 흠으로 간주한다.
(정답률: 67%)
  • KS B 0896 규정에 따라, 동일 깊이에서 흠과 흠 사이의 간격이 큰 쪽 흠의 지시길이보다 짧거나 같을 때는 이를 개별적인 결함으로 보지 않고 동일한 흠군으로 간주하여, 그 간격까지 모두 포함한 하나의 연속한 흠으로 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.4)에 따라 지름이 200mm인 교정시험편으로 교정에 사용할 수 있는 시험체의 곡률 범위는?

  1. 140~260mm
  2. 160~280mm
  3. 180~300mm
  4. 200~320mm
(정답률: 51%)
  • ASME Sec.V, Art.4 규정에 따르면, 교정시험편의 지름을 기준으로 $\pm 10\%$의 곡률 범위 내에서 교정용으로 사용할 수 있습니다. 따라서 지름이 $200\text{mm}$인 시험편의 경우 $200 \times 0.9$에서 $200 \times 1.1$까지의 범위가 적용됩니다.
    ① [기본 공식] $Range = D \times (0.9 \sim 1.1)$
    ② [숫자 대입] $Range = 200 \times (0.9 \sim 1.1)$
    ③ [최종 결과] $Range = 180 \sim 300\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 압력용기용 강판의 초음파탐상검사방법(KS D 0233)의 규격의 설명으로 옳은 것은?

  1. 이 규격에 규정된 이외의 일반사항은 KS D 0235의 금속 재료의 펄스반사법에 따른다.
  2. 6mm 이하인 고품질 킬드강판 중 스테인레스강 판재의 초음파탐상검사에 대한 규정이다.
  3. 원자로, 보일러, 압력 용기 등에 주로 사용한다.
  4. 주사속도는 초당 200mm 이내로 하고 자동경보장치를 갖춘 수침법의 경우는 제한받지 않는다.
(정답률: 54%)
  • KS D 0233 규격은 원자로, 보일러, 압력 용기 등에 사용되는 강판의 내부 결함을 검출하기 위한 초음파탐상검사 방법을 규정하고 있습니다.

    오답 노트
    KS D 0235 $\rightarrow$ KS D 0234 적용
    6mm 이하 $\rightarrow$ 6mm 초과 적용
    주사속도 $\rightarrow$ 초당 $150\text{mm}$이내
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.23 SA-388)에 따라 오스테나이트 스테인리스의 단강품을 초음파 탐상검사로 결함을 검출하는데 가장 효과적인 주파수는?

  1. 1MHz
  2. 2.25MHz
  3. 5MHz
  4. 10MHz
(정답률: 50%)
  • 오스테나이트 스테인리스강은 결정립이 조대하여 초음파의 산란과 감쇠가 매우 심한 재료입니다. 따라서 투과력을 높여 결함을 효과적으로 검출하기 위해서는 낮은 주파수인 $1\text{MHz}$를 사용하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 강 용접부의 초음파탐상 시험방법(KS B 0896)에 따라 강 용접부 두께 6mm를 탐상하고자 한다. 전원 전압의 변동에 따라 탐상기의 감도변화와 세로축 및 시간축의 이동량은 다름 중 어느 범위 내까지 허용되는가?

  1. 감도변화는 ±1dB, 세로축 및 시간축 이동량은 풀 스케일의 ±1%
  2. 감도변화는 ±1dB, 세로축 및 시간축 이동량은 풀 스케일의 ±2%
  3. 감도변화는 ±2dB, 세로축 및 시간축 이동량은 풀 스케일의 ±1%
  4. 감도변화는 ±2dB, 세로축 및 시간축 이동량은 풀 스케일의 ±2%
(정답률: 34%)
  • KS B 0896 규격에 따라 탐상기의 전원 전압 변동에 따른 허용 오차 범위는 감도변화 $\pm 1\text{dB}$, 세로축 및 시간축 이동량은 풀 스케일의 $\pm 2\%$이내여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 강 용접부의 초음파탐상 시험방법(KS B 0896)에서 경사각 탐상 시 초음파가 통과하는 부분의 모재는 필요에 따라 미리 수직탐상을 하여 탐상에 방해가 되는 흠을 미리 검출해야 하는데 이때 탐상감도는 어떻게 해야 하는가?

  1. 건전부의 제1회 바닥면 에코높이가 50%가 되게 한다.
  2. 건전부의 제1회 바닥면 에코높이가 80%가 되게 한다.
  3. 건전부의 제2회 바닥면 에코높이가 50%가 되게 한다.
  4. 건전부의 제2회 바닥면 에코높이가 80%가 되게 한다.
(정답률: 44%)
  • KS B 0896 강 용접부 초음파탐상 시험방법에서 경사각 탐상 전 모재의 수직탐상을 실시할 때, 탐상 감도는 건전부의 제2회 바닥면 에코높이가 $80\%$가 되도록 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 건축용 강판 및 평강의 초음파탐상시험에 따른 등급분류와 판정기준(KS D 0040)에 따라 40mm초과 60mm 이하의 강판에 대한 초음파탐상을 실시 할 때 수직 탐촉자의 공칭 주파수로 옳은 것은?

  1. 5MHz
  2. 7MHz
  3. 8MHz
  4. 9MHz
(정답률: 78%)
  • KS D 0040 규격에 따르면, 건축용 강판 및 평강의 두께가 $40\text{mm}$ 초과 $60\text{mm}$이하인 경우 수직 탐촉자의 공칭 주파수는 $5\text{MHz}$를 사용하도록 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 보일러 및 압력용기의 재료에 대한 초음파탐상시험(ASME Sec.V, Art.23 SA-388)에 따라 2인치 두께를 갖는 강판을 검사할 때, 전체 저면반사의 손실을 일으키는 분연속부의 최대합격 지름은 얼마인가?

  1. 2.54cm(1인치)
  2. 5.08cm(2인치)
  3. 7.62cm(3인치)
  4. 10.16cm(4인치)
(정답률: 49%)
  • ASME Sec.V, Art.23 SA-388 규정에 따르면, 강판의 두께가 $2\text{인치}$일 때 전체 저면반사의 손실을 일으키는 분연속부의 최대합격 지름은 $3\text{인치}$로 규정되어 있습니다.
    ① [기본 공식]
    $$D = 3\text{인치}$$
    ② [숫자 대입]
    $$D = 3 \times 2.54\text{cm}$$
    ③ [최종 결과]
    $$D = 7.62\text{cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 초음파탐상장치의 성능측정 방법(KS B 0534)에서 탐촉자의 공통측정 항목이 아닌 것은?

  1. 시험주파수
  2. 전기임피던스
  3. 빔 중심축의 편심과 편심각
  4. 진동자의 유효치수
(정답률: 46%)
  • KS B 0534 기준에 따라 탐촉자의 공통측정 항목은 시험주파수, 전기임피던스, 진동자의 유효치수, 시간응답특성, 중심강도 프로덕트 및 대역폭입니다.

    오답 노트
    빔 중심축의 편심과 편심각: 개별 측정 항목에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
