1과목: 비파괴검사 개론

1. 400℃이상의 온도에서 일정 하중조건하에서 장시간 사용 했던 재료에 발생하는 파괴로, 일반적으로 모재에 많이 발생하는 균열은?

  1. 열간균열
  2. 피로균열
  3. 응력부식균열
  4. 크리프균열
(정답률: 60%)
  • 크리프균열은 $400^{\circ}\text{C}$이상의 고온에서 일정 하중이 장시간 가해질 때 재료가 서서히 변형되다가 파괴되는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 다른 비파괴검사방법에 비해 초음파탐상검사 방법의 장점을 설명한 것은?

  1. 초음파탐상검사는 방사선투과검사에 비해 균열 등 미세한 결함에 대해 감도가 높다.
  2. 다른 비파괴검사에 비해 빔에 평행한 방향의 결함은 쉽게 검출되지만 금속의 결정립 크기에 영향을 받기 쉽다.
  3. 다른 비파괴검사에 비해 검사자의 많은 지식과 경험이 요구된다.
  4. 다른 비파괴검사에 비해 주로 탐촉자와 시험체간의 직접 접촉에 의하여 감도가 크게 변한다.
(정답률: 82%)
  • 초음파탐상검사는 방사선투과검사에 비해 투과력이 좋고, 특히 균열과 같은 미세한 결함을 찾아내는 감도가 매우 뛰어난 것이 핵심 장점입니다.

    오답 노트
    빔에 평행한 결함 검출 어려움: 빔에 수직인 결함 검출이 용이함
    많은 지식과 경험 요구: 이는 장점이 아닌 단점임
    접촉에 의한 감도 변화: 이는 접촉 매질에 따른 제약 사항으로 단점에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 방사선투과시험에서 현상액의 온도가 규격에 화씨(°F)로 되어 있어 섭씨온도로 변환시켜 측정된 값과 비교하고자 한다. 다음 중 화씨온도(°F)를 섭씨온도(℃)로 변환하는 식으로 옳은 것은?

(정답률: 76%)
  • 화씨온도($^{\circ}F$)를 섭씨온도($^{\circ}C$)로 변환하는 표준 공식은 화씨온도에서 $32$를 뺀 후 $\frac{5}{9}$를 곱하는 것입니다.
    $$\text{C} = \frac{5}{9} \times (\text{F} - 32)$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 레이저(laser)가 필요한 비파괴검사법은?

  1. 입체 방사선투과검사(Stereo radiography)
  2. 자속누설검사(Magnetic flux leakage test)
  3. 스펙클 간섭법(Speckle interferometry)
  4. 광섬유 보아 스코프(Fiber optic borescope)
(정답률: 48%)
  • 스펙클 간섭법은 레이저 빔을 조사했을 때 나타나는 스펙클 패턴의 간섭 현상을 이용하여 물체 표면의 미세한 변형이나 진동을 정밀하게 측정하는 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 와전류탐상시험법으로 검사할 수 없는 재료는?

  1. 동관(Copper tube)
  2. 알루미늄 합금
  3. PVC 파이프
  4. 텅스텐 와이어
(정답률: 75%)
  • 와전류탐상시험은 전자기 유도 현상을 이용하므로 전기 전도성이 있는 전도체에만 적용이 가능합니다.
    PVC 파이프는 부도체(절연체)이므로 와전류가 발생하지 않아 검사가 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 피로강도를 증가시키는 방법으로 옳은 것은?

  1. 표면 거칠기를 증가시킨다.
  2. 표면층의 강도를 감소시킨다.
  3. 가능한 한 노치를 많게 한다.
  4. 표면에 쇼트 피닝 처리를 한다.
(정답률: 76%)
  • 피로강도를 높이기 위해서는 표면에 압축 잔류 응력을 형성하여 균열 발생을 억제해야 합니다. 표면에 쇼트 피닝 처리를 하면 표면 경도가 높아지고 압축 잔류 응력이 형성되어 피로 수명이 증가합니다.

    오답 노트
    표면 거칠기 증가: 응력 집중 유발로 피로강도 저하
    표면층 강도 감소: 내구성 저하로 피로강도 저하
    노치 증가: 응력 집중원으로 작용하여 피로강도 저하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 순수한 마그네슘을 액체 상태로부터 상온까지 서서히 냉각시키면서 시간에 따른 온도변화를 측정한 그래프가 다음과 같을 때, To가 의미하는 것은?

  1. 마그네슘의 비등점
  2. 마그네슘의 응고점
  3. 마그네슘의 액화점
  4. 마그네슘의 자기변태점
(정답률: 70%)
  • 액체 상태의 순수한 물질을 냉각시킬 때, 온도가 일정하게 유지되는 구간(평탄면)은 상태 변화가 일어나는 지점입니다. 그래프에서 $T_0$는 액체가 고체로 변하며 잠열을 방출하는 구간이므로 마그네슘의 응고점을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 일정한 지름의 강철 볼을 일정한 하중으로 시험편 표면에 압입한 다음, 하중을 제거한 후에 볼 자국의 표면적으로 하중을 나눈 경도값을 HBS 또는 HBW로 표기하는 경도기는?

  1. 브리넬 경도기
  2. 로크웰 경도기
  3. 쇼어 경도기
  4. 비커즈 경도기
(정답률: 67%)
  • 강철 볼이나 초경합금 볼을 압입하여 그 표면적으로 하중을 나눈 경도값을 HBS 또는 HBW로 표기하는 방식은 브리넬 경도기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 주철에서 흑연화를 방해하는 원소는?

  1. Cr
  2. Si
  3. Ni
  4. Co
(정답률: 50%)
  • Cr(크롬)은 주철에서 흑연화를 방해하고 탄소를 탄화물 형태로 남게 하여 주철을 더 경화시키는 성질이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 강에 포함되어 적열취성의 원인이 되는 성분은?

  1. Cu
  2. S
  3. P
  4. H
(정답률: 70%)
  • 황(S)은 강 내부에서 황화철(FeS)을 형성하며, 이 성분이 고온에서 연성을 저하시켜 적열취성을 유발하는 주원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 Mg의 특성을 설명한 것으로 틀린 것은?

  1. 융점은 약 1107℃이다.
  2. 비강도가 커서 항공우주용 재료로 사용된다.
  3. 감쇠능이 주철보다 커서 소음방지 구조재로서 우수하다.
  4. 상온에서 100℃까지는 장시간에 노출되어도 치수의 변화가 거의 없다.
(정답률: 62%)
  • 마그네슘(Mg)의 융점은 약 $650^{\circ}\text{C}$이며, $1107^{\circ}\text{C}$는 마그네슘의 융점이 아니므로 틀린 설명입니다.

    오답 노트
    비강도: 항공우주용으로 적합
    감쇠능: 소음방지 구조재로 우수
    치수 변화: 상온에서 $100^{\circ}\text{C}$까지 안정적
  • 마그네슘 융점 약 650도씨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 강 중의 잔류 오스테나이트를 마텐자이트로 변태시킬 목적의 열처리는?

  1. 템퍼링 처리
  2. 마템퍼링 처리
  3. 서브제로 처리
  4. 오스템퍼링 처리
(정답률: 42%)
  • 서브제로 처리는 매우 낮은 온도로 냉각하여 강 내부에 남아있는 잔류 오스테나이트를 마텐자이트로 변태시키는 공정으로, 치수 안정성을 높이고 기계적 성질을 개선합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 고속도공구강인 SKH51의 주요 합금 첨가원소로 옳은 것은?

  1. Co – Be – W - Cr
  2. N – Cr – Ni - Co
  3. W – Cr- Mo - V
  4. Co – Ni – W – Sn
(정답률: 68%)
  • 고속도공구강 SKH51은 내마모성과 고온 경도를 높이기 위해 텅스텐(W), 크롬(Cr), 몰리브덴(Mo), 바나듐(V)을 주요 합금 원소로 첨가한 강재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 알루미늄의 일반적인 성질이 아닌 것은?

  1. 가공성이 좋다.
  2. 가볍고 내식성이 있다.
  3. 순도가 높을수록 연질이 된다.
  4. 알루미늄 내 Cu는 도전율을 향상시킨다.
(정답률: 71%)
  • 알루미늄에 구리(Cu)를 첨가하면 강도와 경도는 증가하지만, 전기적 저항이 커져 도전율은 오히려 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 합금의 조직 미세화 처리 목적으로 용융금속에 금속 나트륨을 첨가한 합금계는?

  1. Cu – Zn 계
  2. Cu - Ni 계
  3. Al - Si 계
  4. Zn – Al - Cu 계
(정답률: 72%)
  • Al - Si 계 합금에서는 금속 나트륨을 첨가하여 주조 조직을 미세화함으로써 기계적 성질을 개선합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 피복제의 역할로 틀린 것은?

  1. 아크를 안정시킨다.
  2. 용착금속을 보호한다.
  3. 용착금속의 냉각속도를 빠르게 한다.
  4. 용착금속에 필요한 합금원소를 첨가시킨다.
(정답률: 66%)
  • 피복제는 용착금속의 급랭을 방지하여 균열을 막기 위해 냉각 속도를 늦추는 역할을 합니다.

    오답 노트
    아크 안정, 용착금속 보호, 합금원소 첨가는 피복제의 주요 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 용접 중에 아크를 중단시키면 중단된 부분이 오목하거나 납작하게 파진 모습으로 남는 것은?

  1. 기공
  2. 엔드 탭
  3. 선상조직
  4. 크레이터
(정답률: 78%)
  • 용접 종료 시 또는 아크 중단 시 용융 금속이 충분히 채워지지 않아 오목하게 파인 부분을 크레이터라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 볼트나 환봉 등을 강판이나 형강 등에 직접 용접하는 방법으로 모재와 볼트 사이에 순간적으로 아크를 발생시키는 용접방법은?

  1. 스터드 용접
  2. 테르밋 용접
  3. 서브머지드 아크 용접
  4. 가스 텅스텐 아크 용접
(정답률: 55%)
  • 볼트나 환봉 같은 스터드를 모재에 직접 용접하기 위해 순간적으로 아크를 발생시켜 접합하는 방식은 스터드 용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 강의 용착 금속 결함 중 은점(Fish eye) 발생의 가장 큰 원인이 되는 가스는?

  1. 질소
  2. 수소
  3. 헬륨
  4. 이산화탄소
(정답률: 68%)
  • 강의 용착 금속에서 발생하는 은점(Fish eye)은 용접 금속 내에 용해되었던 수소가 서서히 방출되면서 작은 기포 형태로 남는 수소 유입이 주원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 피복 아크 용접에서 아크전압이 20V, 아크전류는 150A, 용접속도가 15cm/min 일 때 용접 입열은 몇 Joule/cm 이낙?

  1. 120
  2. 750
  3. 12000
  4. 75000
(정답률: 76%)
  • 용접 입열량은 아크 전압, 전류, 시간의 곱을 용접 속도로 나누어 계산하며, 분당 속도를 초당으로 환산하기 위해 60을 곱해줍니다.
    ① [기본 공식]
    $$Q = \frac{60 \times V \times I}{S}$$
    ② [숫자 대입]
    $$Q = \frac{60 \times 20 \times 150}{15}$$
    ③ [최종 결과]
    $$Q = 12000$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사 원리

21. 1.6X0 이상의 영역에서 초음파의 전파거리에 따른 음압의 변화에 대한 설명으로 옳은 것은? (단, X0는 근거리음장거리이다.)

  1. 파장의 제곱에 비례하고 진동자의 단면적에 반비례한다.
  2. 파장에 비례하고 진동자의 단면적의 제곱에 반비례한다.
  3. 진동자의 단면적에 비례하고 파장과 거리의 곱에 반비례한다.
  4. 진동자의 직경에 비례하고 파장과 거리의 제곱에 반비례한다.
(정답률: 42%)
  • 원거리 음장($1.6X_{0}$이상)에서 음압은 진동자의 단면적에 비례하며, 파장과 전파거리의 곱에 반비례하는 특성을 가집니다.
    $$P_{x} = P_{0} \frac{A}{\lambda x}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 음향 임피던스가 서로 다른 두 재질의 경계면에 초음파를 입사시켰을 경우 나타나는 현상으로 옳은 것은?

  1. 모두 굴절된다.
  2. 입사한 초음파는 모두 흡수한다.
  3. 입사한 초음파는 모두 반사한다.
  4. 일부는 투과하고 일부는 반사한다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 결정립의 크기와 초음파의 파장이 거의 같을 경우 발생되는 산란의 종류는?

  1. Rayleigh 산란
  2. Stochastic 산란
  3. 확산 산란
  4. 접촉 산란
(정답률: 62%)
  • 결정립의 크기가 초음파의 파장과 비슷할 때 발생하는 산란을 Stochastic 산란이라고 합니다.

    오답 노트
    Rayleigh 산란: 파장이 결정립 크기보다 훨씬 클 때 발생
    확산 산란: 파장이 결정립 크기보다 훨씬 작을 때 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 근거리 음장 한계거리를 가장 작게하는 방법은?

  1. 진동자의 직경을 작게 하고 주파수를 낮게 한다.
  2. 진동자의 직경을 크게 하고 주파수를 높게 한다.
  3. 진동자의 직경을 작게 하고 주파수를 높게 한다.
  4. 진동자의 직경을 크게 하고 주파수를 낮게 한다.
(정답률: 53%)
  • 근거리 음장 한계거리는 진동자의 직경과 주파수에 비례합니다. 따라서 이 거리를 가장 작게 하려면 진동자의 직경을 작게 하고 주파수를 낮게 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 음향임피던스를 나타내는 식으로 옳은 것은?

  1. Z = ρ⦁E
  2. Z = ρ⦁V
  3. Z = ρ/E
  4. Z = ρ/V
(정답률: 72%)
  • 음향임피던스는 매질의 밀도와 음속의 곱으로 정의됩니다.
    ① [기본 공식] $Z = \rho \times V$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $Z = \rho \times V$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 측정범위의 조정결과 중 시험편 두께가 다른 것은?

(정답률: 68%)
  • 각 이미지의 측정범위와 에코 위치를 통해 두께를 계산하면 의 경우만 다른 시험편 두께를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 초음파탐상검사에서 접촉매질의 사용 목적이 아닌 것은?

  1. 탐촉자와 시험체 사이의 공기 제거
  2. 탐촉자와 시험체 음향 임피던스 조화
  3. 음향 전달 효율 향상
  4. 시험속도 증가
(정답률: 73%)
  • 접촉매질은 탐촉자와 시험체 사이의 공기를 제거하여 음향 임피던스를 조화시키고, 초음파의 전달 효율을 향상시키기 위해 사용합니다. 시험속도 증가와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 피검체의 표면 거칠기는 감도와 분해능 저하의 주요 원인이 된다. 이에 대한 설명으로 틀린 것은?

  1. 표면 거칠기로 인해 탐촉자의 송신펄스가 길어져 근거리음장 영역이 짧아지는 현상이 발생한다.
  2. 표면을 매끈하게 하거나 탐상기의 게인을 높임으로서 감도와 분해능 저하를 줄일 수 있다.
  3. 표면 거칠기로 인해 피검체 표면에서의 굴절과 저면에서의 난반사로 인한 산란으로 감도가 떨어진다.
  4. 감도와 분해능 저하를 막기 위해 탐촉자는 저주파수를 사용하거나 초음파 출력이 높은 것을 사용한다.
(정답률: 55%)
  • 피검체 표면이 거칠면 사이드로브(side lobe) 에너지가 탐촉자로 되돌아와 송신 펄스가 길어지게 되며, 이는 근거리 분해능을 저하시키는 원인이 됩니다.

    오답 노트
    표면 거칠기로 인한 펄스 연장은 근거리 분해능을 저하시키는 것이지, 근거리음장 영역의 길이를 짧게 만드는 현상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 경사각 탐촉자를 사용할 때 매질 1에서 매질 2로 초음파가 입사할 때 입사각이 제 2임계각보다 크게 되면 매질 2 내에는 어떤 파가 존재하는가?

  1. 종파만 존재한다.
  2. 횡파만 존재한다.
  3. 종파와 횡파가 함께 존재한다.
  4. 종파와 횡파 모두 존재하지 않는다.
(정답률: 49%)
  • 초음파가 매질 1에서 매질 2로 입사할 때, 입사각이 제 1임계각을 넘으면 종파가 사라지고, 제 2임계각까지 넘어서게 되면 횡파마저 사라지게 됩니다. 따라서 제 2임계각보다 큰 각도로 입사하면 매질 2 내에는 종파와 횡파 모두 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 입자의 크기와 일정한 초음파 파장의 관계 중 가장 산란의 영향이 적은 경우는?

  1. 입자 크기가 파장의 1배
  2. 입자 크기가 파장의 0.5배
  3. 입자 크기가 파장의 0.1배
  4. 입자 크기가 파장의 0.01배
(정답률: 54%)
  • 초음파의 산란은 입자의 크기가 파장에 비해 클수록 강하게 일어납니다. 따라서 입자 크기가 파장의 $0.01$배로 가장 작을 때 산란의 영향이 가장 적게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 접촉매질(couplant)에 관한 설명으로 틀린 것은?

  1. 일반적으로 사용되는 접촉매질로는 글리세린, 물, 기름, 그리스 등이 있다.
  2. 접촉매질은 피검체와 상호 화학작용이 일어나지 않는 것을 사용하여야 한다.
  3. 접촉매질은 탐촉자와 탐상표면 사이의 화학반응이 없어야 한다.
  4. 접촉매질은 피검체와의 음향임피던스 차이를 크게 하여 전달이 용이하게 한다.
(정답률: 82%)
  • 접촉매질은 탐촉자와 피검체 사이의 공기층을 제거하여 초음파 전달을 돕는 역할을 합니다. 이때 초음파가 효율적으로 투과되기 위해서는 접촉매질과 피검체 사이의 음향임피던스 차이를 최소화하여 반사를 줄여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 수침법에서 근거리 음장(near zone)을 줄이기 위해 가장 좋은 방법은?

  1. 주파수를 높인다.
  2. 물거리를 늘린다.
  3. 탐촉자의 직경이 큰 것을 사용한다.
  4. 물거리를 줄인다.
(정답률: 59%)
  • 수침법에서 근거리 음장(Near Zone)의 길이는 탐촉자의 직경과 주파수에 비례하고 매질의 음속에 반비례합니다. 따라서 물거리를 늘려 초음파 빔이 충분히 퍼지게 함으로써 실질적인 근거리 음장의 영향을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기계 가공한 단조품의 평행부분을 수침법으로 탐상할대 결함 지시 없이 부분적으로 저면에코가 낮아졌다. 다음 중 가장 가능성이 높은 경우는?

  1. 조대한 결정립
  2. 작은 가늘고 긴 결함
  3. 큰 비금속 개재물
  4. 탐상면에 경사진 균열
(정답률: 42%)
  • 탐상면에 경사진 균열이 있을 경우, 저면으로 향하던 초음파가 균열면에 반사되어 저면으로 돌아오는 에코의 양이 줄어들기 때문에 결함 지시 없이 부분적으로 저면에코가 낮아지는 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 수직탐상에서 초음파의 지향각 때문에 음파가 저면에 닿기 전에 시험체의 옆면에서 반사되면 어떤 현상이 생기는가?

  1. 중복 전면 반사가 생긴다.
  2. 중복 저면 반사가 생긴다.
  3. 전면 반사지시가 작아진다.
  4. 파의 모드(Mode)가 변화될 수 있다.
(정답률: 59%)
  • 수직탐상 시 초음파 빔의 지향각으로 인해 음파가 저면에 도달하기 전 시험체 측벽에서 반사되면, 입사각과 반사각의 영향으로 인해 파의 모드(Mode)가 변화될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 초음파탐상검사에 대한 설명으로 옳은 것은?

  1. 강판의 라미네이션 탐상에는 주로 경사각탐상이 이용된다.
  2. 강의 맞대기 용접부 탐상에는 주로 수직탐상이 이용된다.
  3. 모서리 이음이나 T이음 등의 용접부에서 수직탐상이 유효한 경우에는 그것을 병용한다.
  4. 차축의 탐상에는 수직탐상과 두께측정기를 반드시 병용한다.
(정답률: 68%)
  • 초음파탐상 시 기본적으로 경사각탐상을 사용하지만, 모서리 이음이나 T이음 등의 용접부에서 수직탐상이 결함 검출에 유효하다고 판단되는 경우에는 이를 병용하여 검사 효율을 높입니다.

    오답 노트
    강판 라미네이션: 주로 수직탐상 이용
    맞대기 용접부: 주로 경사각탐상 이용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 원거리 음장에서 빔의 분산각은 무엇에 의해 결정되는가?

  1. 초음파 탐상장치의 크기에 좌우된다.
  2. 진동자 직경에 반비례하고, 초음파 파장에 비례한다.
  3. 진동자 직경에 비례하고, 초음파 파장에 반비례한다.
  4. 진동자 직경과 초음파 파장에 비례한다.
(정답률: 48%)
  • 원거리 음장에서 빔의 분산각 $\theta$는 진동자의 직경 $D$와 초음파의 파장 $\lambda$에 의해 결정됩니다.
    분산각 공식에 따라 파장이 길수록, 진동자 직경이 작을수록 분산각이 커지므로 진동자 직경에 반비례하고 초음파 파장에 비례합니다.
    $$\sin \theta = \frac{1.22 \lambda}{D}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 이론적으로 재질 내에서 판파의 속도는 무한하게 존재할 수 있는데 기본적으로 재질내에서 판파의 속도를 결정하는 주요 인자는?

  1. 주파수 및 재질밀도
  2. 판두께 및 주파수
  3. 판두께 및 음향임피던스
  4. 주파수 및 음향임피던스
(정답률: 38%)
  • 판파의 속도는 매질의 특성뿐만 아니라 판의 두께와 사용되는 초음파의 주파수에 의해 결정되는 분산 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 초음파탐상시험에서 빔 분산이 발생하는 영역은?

  1. 근거리 음장영역
  2. 원거리 음장영역
  3. 진동자 영역
  4. 불감대 영역
(정답률: 60%)
  • 초음파 빔은 근거리 음장까지는 비교적 평행하게 진행하다가, 그 이후의 원거리 음장영역에 진입하면서 빔이 넓게 퍼지는 분산 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 초음파의 진행 방향과 매질의 진동방식이 평행한 파의 종류는?

  1. 표면파
  2. 횡파
  3. 종파
  4. 판파
(정답률: 56%)
  • 종파는 파동의 진행 방향과 매질 입자의 진동 방향이 서로 평행하게 일어나는 파동입니다.

    오답 노트
    횡파: 진행 방향과 진동 방향이 수직임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 초음파 전달양식 중 대칭(symmetracal)과 비대칭(anti-symmetracal)의 두 가지를 함께 가지고 있는 것은?

  1. 종파
  2. 횡파
  3. 판파
  4. 표면파
(정답률: 49%)
  • 판파는 판의 두께와 주파수에 따라 결정되는 모드 특성을 가지며, 진동 형태에 따라 대칭(symmetrical) 모드와 비대칭(anti-symmetrical) 모드의 두 가지 전달 양식을 모두 가질 수 있는 파동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상검사 시험

41. 판두께 15mm인 맞대기 용접부를 경사각탐상한 결과 빔진행거리가 55mm로 측정된 결함이 검출되었다면 이 결함은 얼마의 깊이에 있는가? (단, 탐촉자 시험주파수 : 4MHz, 진동자의 크기 : ø20mm, 공칭굴적각 : 70°, 실측굴적각 : 68° 이다.)

  1. 7.9mm
  2. 9.4mm
  3. 11.0mm
  4. 13.2mm
(정답률: 47%)
  • 빔 진행 거리가 $1/2$ 스킵 거리보다 길 경우, 결함은 반사되어 올라오는 경로에 위치하므로 아래 공식을 통해 깊이를 계산합니다.
    ① [기본 공식]
    $$d = 2t - W \cos(\theta)$$
    ② [숫자 대입]
    $$d = 2 \times 15 - 55 \cos(68^{\circ})$$
    ③ [최종 결과]
    $$d = 9.4$$
    따라서 결함의 깊이는 $9.4\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 종파 수직탐상 시 두 매질의 경계를 통과할 때 음압반사율이 가장 큰 경우는?

  1. 철강, 물
  2. 알루미늄, 기름
  3. 글리세린, 물
  4. 철강, 공기
(정답률: 55%)
  • 음압반사율은 두 매질의 음향 임피던스 차이가 클수록 커집니다. 철강과 공기는 임피던스 차이가 극심하여 거의 모든 에너지가 반사되므로 반사율이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 펄스에크 방식의 초음파탐상장비에서 탐촉자에 전압을 걸어 초음파를 발생시키는 기능을 하는 것은?

  1. 펄서(pulser)
  2. 수신기(receiver)
  3. 증폭기(amplifier)
  4. 동기장치(syncronizer)
(정답률: 72%)
  • 펄스에코 방식의 탐상장비에서 펄서(pulser)는 고전압 펄스를 생성하여 탐촉자의 압전 소자에 인가함으로써 초음파를 발생시키는 핵심 기능을 수행합니다.

    오답 노트
    수신기(receiver): 수신된 신호를 처리함
    증폭기(amplifier): 약한 신호를 증폭함
    동기장치(syncronizer): 송신 시점과 화면 표시 시점을 일치시킴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 그림의 STB-A1 시험편에서 반사체 “A”의 직경은 얼마인가?

  1. 30mm
  2. 40mm
  3. 50mm
  4. 60mm
(정답률: 71%)
  • STB-A1 표준 시험편의 규격에 따라 반사체 A의 직경은 $50\text{mm}$로 정의되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 배관의 길이이음 용접부의 경사각탐상에 대한 설명 중 틀린 것은?

  1. 탐촉자와 시험체의 접촉조건이 평판 용접부의 검사 때와 다르다.
  2. 외면으로부터 탐상하는 경우 내면으로의 입사각이 평판의 경우와 다르다.
  3. 스킵(skip) 거리는 동일한 두께의 판재에 비하여 길어지며, 두께/이경 값이 작을소록 더 커진다.
  4. 외면으로부터 탐상하는 경우 탐상한계로 두께/외경 값이 크게 될수록 굴절각을 작게 하여야 한다.
(정답률: 55%)
  • 배관의 길이이음 용접부 경사각탐상 시, 스킵 거리는 동일 두께의 평판보다 길어지는 것이 맞으나, 두께/외경 값이 작을수록(즉, 관경이 커질수록) 평판에 가까워지므로 스킵 거리는 오히려 짧아집니다. 따라서 두께/이경 값이 작을수록 더 커진다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 초음파탐상검사 시 CRT 상에 나타나는 에코의 위치는 무엇에 의해 결정되는가?

  1. 시험체 속의 초음파의 전파시간
  2. 시험체 속을 통과하는 펄스폭
  3. 시험체와 탐촉자의 접촉 면적
  4. 펄스반복 주파수
(정답률: 46%)
  • CRT 화면의 가로축은 시간축을 나타냅니다. 송신된 초음파가 시험체 내부의 결함이나 바닥면에서 반사되어 돌아오는 전파시간에 따라 에코의 위치가 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 초음파탐상시험에 주로 사용하는 탐촉자의 진동자재료는?

  1. 압전재료
  2. 도전재료
  3. 자성재료
  4. 탄성재료
(정답률: 74%)
  • 초음파탐상시험의 탐촉자는 전기 에너지를 기계적 진동(초음파)으로 바꾸거나, 반대로 기계적 진동을 전기 에너지로 변환하는 압전재료(Piezoelectric material)를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. STB-A1 표준시험편의 100R의 원주의 중심점(입사점을 측정하는 곳)에 폭 0.5mm, 깊이 2mm, 길이 30mm의 노치홈(슬리트)이 있다. 이 노치홈이 없다면 경사각탐촉자를 사용할 때 어떠한 점이 불편하겠는가?

  1. 입사전 측정이 곤란하다.
  2. 측정범위의 조정이 곤란하다.
  3. 굴절각 측정이 곤란하다.
  4. 분해능 측정이 곤란하다.
(정답률: 48%)
  • 표준시험편의 노치홈은 초음파의 반사 지점을 명확히 하여 탐촉자의 위치를 잡거나 측정 범위를 설정하는 기준점이 됩니다. 이 홈이 없다면 반사 에코를 찾기 어려워 측정범위의 조정이 곤란해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 초음파탐상검사 시 사용되는 탐촉자의 공진주파수에 대한 설명으로 옳은 것은?

  1. 탐촉자의 공진주파수에서 최대의 진동이 일어난다.
  2. 공진주파수는 종파속도에 반비례한다.
  3. 공진주파수는 진동자 두께에 비례한다.
  4. 공진주파수는 진동자 두께의 2배에 비례한다.
(정답률: 44%)
  • 공진주파수란 외부에서 가해준 주파수가 진동자의 고유 진동수와 일치할 때 진폭이 최대가 되는 현상을 말합니다. 따라서 탐촉자의 공진주파수에서 최대의 진동이 일어납니다.

    오답 노트
    공진주파수는 진동자 두께에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 두께가 26mm인 알루미늄판을 전몰수침법으로 탐상하려할 때 알루미늄판의 표면에커와 제1저면에코 사이에 탐상에 방해가 되는 에코가 나타나지 않는 최소 물거리는? (단, 알루미늄에서의 종파속도는 6500m/s이고, 물속에서의 종파속도는 1500m/s 이다.)

  1. 6mm
  2. 13mm
  3. 52mm
  4. 113mm
(정답률: 41%)
  • 물거리(Water Path)는 피검재 내부의 1차 에코가 물속의 에코와 겹치지 않도록 설정하는 거리로, 피검재의 두께와 각 매질의 속도비를 이용하여 계산합니다.
    ① [기본 공식] $W = \frac{t \times V_w}{V_m}$ (물거리 = 두께 $\times$ 물의 속도 / 피검재의 속도)
    ② [숫자 대입] $W = \frac{26 \times 1500}{6500}$
    ③ [최종 결과] $W = 6$
    따라서 최소 물거리는 $6\text{mm}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 결함의 크기를 평가하는 방법 중 DGS 선도에 관한 설명으로 옳은 것은?

  1. 결함의 크기를 등가의 원형 평면 결함의 직경으로 나타내는 방법이다.
  2. 결함의 크기가 초음파 빔의 폭에 비해 충분히 큰 경우에 적용하기 적합하다.
  3. 시험주파수가 높을수록 결함형상으로부터 영향이 적으므로 고주파수를 적용하는 것이 바람직하다.
  4. 진동자 크기가 큰 것을 사용하는 것이 바람직하다.
(정답률: 58%)
  • DGS(Distance Gain Size) 선도는 결함의 크기를 등가의 원형 평면 결함의 직경으로 환산하여 평가하는 방법입니다.

    오답 노트
    빔 폭 대비 큰 결함: DGS는 빔 폭보다 작은 결함 평가에 적합합니다.
    고주파수 적용: 주파수가 너무 높으면 산란이 심해져 영향이 커질 수 있습니다.
    진동자 크기: 진동자가 너무 크면 분해능이 떨어져 불리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 초음파 탐상기의 회로로 가장 거리가 먼 것은?

  1. 멀티플렉스
  2. 송신부
  3. 동기부
  4. 증폭회로
(정답률: 73%)
  • 초음파 탐상기는 기본적으로 펄스를 생성하는 송신부, 신호를 증폭하는 증폭회로, 시간축을 맞추는 동기부 등으로 구성됩니다.

    오답 노트
    멀티플렉스: 여러 신호를 하나의 통신 경로로 전송하는 방식으로, 초음파 탐상기의 기본 회로 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 송신탐촉자를 사용하여 시험체를 통과시킨 후 반대 쪽에 다른 탐촉자로 초음파를 수신하는 검사 방법은?

  1. 수직법
  2. 투과법
  3. 표면파법
  4. 경사각법
(정답률: 80%)
  • 송신 탐촉자에서 발신된 초음파가 시험체를 완전히 투과하여 반대편에 위치한 수신 탐촉자에 도달하게 하는 방식이 투과법의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 A-스코프 장비에서 스크린을 더 밝게하려면 무엇을 조정하여야 하는가?

  1. 진동수
  2. 펄스의 폭
  3. 소인지연 조정노브
  4. 펄스 반복주파수
(정답률: 54%)
  • A-스코프에서 펄스 반복주파수를 높이면 단위 시간당 송신되는 펄스의 수가 증가하여 스크린의 전체적인 밝기가 더 밝아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 탐촉자의 Q값이 크고, 대역폭이 작으며, 펄스폭이 길 때 감도와 분해능의 관계는?

  1. 감도와 분해능이 커진다.
  2. 감도는 작아지고 분해능은 커진다.
  3. 감도는 커지고 분해능은 작아진다.
  4. 감도와 분해능이 작아진다.
(정답률: 40%)
  • 탐촉자의 $Q$값이 크고 대역폭이 좁으며 펄스폭이 길어지면, 에너지가 집중되어 수신 감도는 향상되지만 시간 분해능은 저하되는 특성을 가집니다.

    오답 노트
    감도와 분해능이 함께 커지거나 작아지는 것은 펄스폭과 대역폭의 상충 관계(Trade-off) 때문에 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

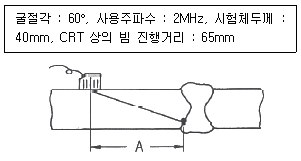

56. 그림과 같이 용접부를 경사각 탐촉자로 검사하여 결함을 검출하였다. 탐촉자-결함거리 A는 약 얼마인가?

  1. 30.5mm
  2. 34.6mm
  3. 56.3mm
  4. 60.0mm
(정답률: 55%)
  • 경사각 탐촉자 검사에서 빔 진행거리(음파 경로)와 굴절각을 이용하여 수평 거리인 탐촉자-결함거리 $A$를 구하는 문제입니다.
    ① [기본 공식] $A = S \times \sin(\theta)$
    ② [숫자 대입] $A = 65 \times \sin(60^{\circ})$
    ③ [최종 결과] $A = 56.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 초음파탐상기의 성능과 가장 관련이 없는 것은?

  1. 근거리 음장
  2. 증폭의 직선상
  3. 리젝션(Rejection)
  4. 분해능(Resolution)
(정답률: 37%)
  • 근거리 음장은 탐촉자의 진동자 크기와 주파수에 의해 결정되는 물리적 특성으로, 기기 자체의 성능(증폭, 리젝션, 분해능)과는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. STB-A2 시험편의 평저공이 아닌 것은?

  1. ø1×1
  2. ø2×2
  3. ø3×3
  4. ø4×4
(정답률: 65%)
  • STB-A2 시험편의 평저공 규격은 $\phi 1\times 1$, $\phi 2\times 2$, $\phi 4\times 4$로 구성되어 있으므로 $\phi 3\times 3$은 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 경사각탐상에서 2개의 탐촉자를 사용하는 주사방법은?

  1. 투과주사
  2. 진자주사
  3. 지그재그주사
  4. 목돌림주사
(정답률: 70%)
  • 경사각 탐상 시 두 개의 탐촉자를 서로 마주 보게 배치하여 초음파가 시험체를 투과하여 반대편 탐촉자에 수신되도록 하는 주사방법은 투과주사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 판두께 19mm의 맞대기 용접부를 실측 굴절각 70° 탐촉자로 경사각탐상을 할 때 Y1.0s(1스킵 거리)는 얼마인가?

  1. 62.5mm
  2. 68.5mm
  3. 104.4mm
  4. 120.5mm
(정답률: 55%)
  • 1스킵 거리($Y_{1.0s}$)는 초음파가 바닥면에서 한 번 반사되어 돌아오는 거리로, 판두께의 2배에 굴절각의 탄젠트 값을 곱하여 계산합니다.
    ① [기본 공식] $Y = 2 \times T \times \tan(\theta)$
    ② [숫자 대입] $Y = 2 \times 19 \times \tan(70^\circ)$
    ③ [최종 결과] $Y = 104.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 초음파탐상검사 규격

61. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 탐상장치 영역구분의 결정을 위한 경사각 탐상 에코높이 구분선 작성의 설명으로 옳은 것은?

  1. M선은 H선보다 6dB 낮다.
  2. L선은 M선보다 6dB 높다.
  3. H선의 높이는 스크린 높이의 50% 이하가 되어서는 안된다.
  4. 에코높이 구분선의 영역구분은 3개로 한다.
(정답률: 60%)
  • 에코높이 구분선 작성 시 H선, M선, L선 순으로 감도를 설정하며, M선은 H선보다 $6\text{dB}$ 낮게 설정하는 것이 옳습니다.

    오답 노트
    L선은 M선보다 6dB 낮음
    H선의 높이는 스크린 높이의 80% 이하로 설정
    영역구분은 H, M, L 3개 선을 기준으로 4개 영역으로 구분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 영역구분의 결정 시 인접한 구분선 작성의 감도차는?

  1. 2dB
  2. 6dB
  3. 9dB
  4. 12dB
(정답률: 64%)
  • KS B 0896 규정의 영역구분 결정 시, 인접한 구분선 간의 감도차는 $6\text{dB}$로 설정하여 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 경사각 탐촉자의 성능 점검 항목 중 편향각에 대한 점검시기 설명으로 옳은 것은?

  1. 작업개시 전
  2. 작업개시 시 및 작업시간 4시간 이내마다
  3. 작업개시 시 및 작업시간 8시간 이내마다
  4. 작업 종료 후
(정답률: 44%)
  • KS B 0896 규정에 따라 페라이트계 강 용접부의 초음파탐상검사 시, 경사각 탐촉자의 편향각 점검은 작업개시 시 및 작업시간 8시간 이내마다 실시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V, Art.23 SA-388)에 따라 교정 시 이득수준의 몇 % 이상 손실이 나타나는 경우 필요한 교정을 재설정 하는가?

  1. 10%
  2. 15%
  3. 20%
  4. 25%
(정답률: 37%)
  • ASME Sec.V, Art.23 SA-388 표준에 따르면, 교정 시 이득 수준(Gain level)의 손실이 $15\%$이상 발생할 경우 장비의 신뢰성을 확보하기 위해 교정을 재설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 탄소강 및 저합금강 단강품의 초음파탐상검사(KS D 0248)에 따른 단강품의 초음파 탐상 검사 시 탐촉자의 스캔속도는 매초 몇 mm 이하 인가?

  1. 100mm
  2. 120mm
  3. 150mm
  4. 200mm
(정답률: 62%)
  • KS D 0248 탄소강 및 저합금강 단강품의 초음파 탐상 검사 표준에 따라, 결함을 놓치지 않고 정확하게 검출하기 위한 탐촉자의 최대 스캔 속도는 $150\text{mm/s}$이하로 제한됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 관경 20인치 이하의 곡률을 가진 모든 시험체를 완전히 적용할 수 있게 하려면 곡률이 다른 곡면 대비 시험편은 최소 몇 개를 만들어야 하는가?

  1. 4개
  2. 5개
  3. 6개
  4. 8개
(정답률: 59%)
  • ASME Sec.V Art.4 규정에 따라 관경 20인치 이하의 곡률을 가진 시험체를 완전히 커버하기 위해서는 곡률이 서로 다른 시험편을 최소 6개 제작하여 적용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 거리진폭 특성곡선을 설정하여 실제검사를 하다가 DAC Curve확인 결과, 감도가 2dB이상 감소되었음을 알았다. 이 경우 취하여야 할 조치로 맞는 것은?

  1. 그 동안의 검사는 유효하나 거리진폭특성곡선은 수정해야 한다.
  2. 최종 유효한 교정 점검이후 기록된 검사데이터는 무효로 하고 재검사해야 한다.
  3. DAC Curve 및 검사결과가 모두 유효하다.
  4. 기록된 지시에 대해서만 다시 DAC Curve 설정 후 재검사해야 한다.
(정답률: 74%)
  • ASME Sec.V Art.4 규정에 따라 거리진폭특성곡선(DAC Curve)의 감도가 $2\text{dB}$이상 감소한 것이 확인되면, 장비의 신뢰성이 상실된 것으로 판단합니다. 따라서 최종 유효한 교정 점검 이후에 기록된 모든 검사 데이터는 무효로 처리하고 재검사를 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 알루미늄 판의 맞대기 용접 이음부에 대한 횡파 경사각 빔을 사용한 초음파탐상검사(KS B 0897) 규격을 적용할 수 있는 범위(두께)로 틀린 것은?

  1. 4mm
  2. 8mm
  3. 40mm
  4. 80mm
(정답률: 50%)
  • KS B 0897 규격에 따른 알루미늄 판의 맞대기 용접 이음부 횡파 경사각 빔 초음파탐상검사는 두께 $5\text{mm}$이상인 경우에 적용 가능합니다. 따라서 $4\text{mm}$는 적용 범위에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 규정하고 있는 진동자 주사 방향의 일반적인 중첩 정도로 옳은 것은?

  1. 진동자 체적의 최소 5%
  2. 진동자 체적의 최소 10%
  3. 진동자 면적의 최소 5%
  4. 진동자 면적의 최소 10%
(정답률: 48%)
  • ASME Sec.V Art.4 규정에 따르면, 검사 누락 부위를 방지하기 위해 진동자를 주사할 때 이전 주사 경로와 진동자 면적의 최소 $10\%$이상이 중첩되도록 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 압력용기용 강판의 초음파탐상 검사방법(KS D 0233)에 의해 탐상할 때 일반적으로 이진동자 수직 탐촉자로 탐상할 수 없는 두께는?

  1. 25mm
  2. 45mm
  3. 55mm
  4. 65mm
(정답률: 44%)
  • KS D 0233 규격에 따른 압력용기용 강판의 초음파탐상 시, 이진동자 수직 탐촉자는 일반적으로 $65\text{mm}$이상의 두께에서는 탐상이 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 경사각 탐상 결과 에코높이의 범위가 L선 초과 M선 이하일 때 에코높이의 영역은?

  1. Ⅰ영역
  2. Ⅱ영역
  3. Ⅲ영역
  4. Ⅳ영역
(정답률: 74%)
  • KS B 0896 페라이트계 강 용접부 초음파탐상검사 기준에 따르면, 에코 높이가 L선을 초과하고 M선 이하인 범위는 Ⅱ영역으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에서 노즐 쪽 용접 융합영역을 검사하려고 한다. 이 때 교정 단일구멍의 기준 레벨 에코 높이는?

  1. 전체 스크린 높이의 60% ± 5%
  2. 전체 스크린 높이의 60% ± 10%
  3. 전체 스크린 높이의 80% ± 5%
  4. 전체 스크린 높이의 80% ± 10%
(정답률: 59%)
  • ASME Sec.V Art.4 규정에 따라 보일러 및 압력용기의 노즐 쪽 용접 융합영역 검사 시, 교정 단일구멍(SDH)의 기준 레벨 에코 높이는 전체 스크린 높이의 $80\% \pm 5\%$로 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 알루미늄 판의 맞대기 용접 이음부에 대한 횡파 경사각 빔을 사용한 초음파탐상검사(KS B 0897)에 의한 탐상 방법 및 검사결과의 분류방법에 대한 설명으로 틀린 것은?

  1. 불연속부를 평가하기 위한 레벨 중 A평가 레벨은 에코 높이의 레벨을 “HRL(기준레벨)-12dB”로 한다.
  2. 불연속부를 에코 높이의 레벨이 A평가 레벨을 넘는 것은 “C종 흠”으로 판정한다.
  3. A평가 레벨 이하에서 B평가 레벨을 넘는 것을 “B종”으로 판정한다.
  4. 장치의 조정은 작업 개시 시 및 그 후 4시간 이내마다 실시한다.
(정답률: 44%)
  • KS B 0897 규격에 따르면, 불연속부의 에코 높이가 A평가 레벨을 초과하는 경우에는 가장 심각한 결함인 A종 흠으로 판정해야 합니다.

    오답 노트
    A평가 레벨: 기준레벨($H_{RL}$)에서 $-12\text{dB}$로 설정하는 것이 맞습니다.
    B종 판정: A평가 레벨 이하이면서 B평가 레벨을 초과하는 경우로 적절한 설명입니다.
    장치 조정: 작업 개시 시 및 4시간 이내마다 실시하는 것이 규정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 초음파탐상 시험용 표준시험편(KS B 0831)의 수직 탐촉자로 두꺼운 단조품을 검사할 때 일반적으로 감도조정에 사용하는 표준시험편은?

  1. G형 표준시험편(STB-G)
  2. A1형 표준시험편(STB-A1)
  3. A2형 표준시험편(STB-A2)
  4. A3형 표준시험편(STB-A3)
(정답률: 71%)
  • KS B 0831 표준시험편 규격에 따라, 수직 탐촉자를 이용하여 두꺼운 단조품을 검사할 때 감도 조정에 사용하는 표준시험편은 G형 표준시험편(STB-G)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 비파괴시험 용어(KS B 0550)에서 송신펄스 및 쐐기 안 에코 때문에 탐상할 수 없는 범위를 무엇이라 하는가?

  1. 분해능
  2. 불감대
  3. 대역폭
  4. 게이트폭
(정답률: 78%)
  • 송신 펄스의 폭이나 쐐기 내부에서 발생하는 에코(초기 펄스)로 인해 결함 에코를 식별할 수 없어 탐상이 불가능한 영역을 불감대라고 합니다.

    오답 노트
    분해능: 인접한 두 결함을 분리하여 인식하는 능력
    대역폭: 사용되는 주파수의 범위
    게이트폭: 에코를 감시하기 위해 설정한 시간/거리 범위
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 규정한 템덤 탐상이 가능한 두께는?

  1. 20 mm 이상
  2. 30 mm 이상
  3. 40 mm 이상
  4. 50 mm 이상
(정답률: 59%)
  • KS B 0896 규정에서 템덤 탐상(Tandem Scanning)은 초음파가 시험체 바닥면에서 반사되어 돌아오는 경로를 이용하는 방법으로, 일반적으로 두께가 $20\text{ mm}$이상인 경우에 적용 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 용접부에 용접 후 열처리에 대한 지정이 있는 경우 합격여부 판정을 위한 탐상 시기는 언제인가?

  1. 열처리하기 바로 전
  2. 최종 열처리한 후
  3. 기계가공하기 전
  4. 기계가공 후 열처리하기 바로 전
(정답률: 74%)
  • 페라이트계 강 용접부의 초음파탐상검사(KS B 0896) 규정에 따라, 용접 후 열처리가 지정되어 있는 경우에는 열처리에 의한 조직 변화와 잔류 응력 제거 후의 상태를 확인해야 하므로 최종 열처리한 후에 탐상을 실시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따라 용접부에 대한 초음파탐상검사 방법에서 규정한 비 배관(평판형)의 사각빔 교정에 따른 응답균등화선의 범위는?

  1. 전 스크린 높이의 20~80%
  2. 전 스크린 높이의 40~80%
  3. 전 스크린 높이의 30~80%
  4. 전 스크린 높이의 60~80%
(정답률: 43%)
  • ASME Sec.V Art.4 규정에 따라 비 배관(평판형)의 사각빔 교정 시 응답균등화선의 범위는 전 스크린 높이의 40~80%로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec.V Art.4)에 따라 비 배관(non-piping) 맞대기 용접부의 두께가 75mm일 때 기본 교정 블록에서 감도 설정 홀의 직경은?

  1. 1.5mm
  2. 2.5mm
  3. 3mm
  4. 5mm
(정답률: 30%)
  • ASME Sec.V Art.4 규정에 따른 두께별 감도 설정 홀 직경 기준은 다음과 같습니다.
    - 25 mm 이하: 2.5 mm
    - 25 mm 초과 50 mm 이하: 3 mm
    - 50 mm 초과 100 mm 이하: 5 mm
    - 100 mm 초과: 50 mm 증가 시마다 1.5 mm씩 증가

    따라서 두께가 75 mm인 경우 50 mm 초과 100 mm 이하 범위에 해당하여 5 mm가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 초음파 탐상기 기능의 설정할 게이트 범위(횡파)는?

  1. 5 ~ 100 mm
  2. 20 ~ 150 mm
  3. 50 ~ 200 mm
  4. 10 ~ 250 mm
(정답률: 35%)
  • KS B 0896 규정에 따른 페라이트계 강 용접부의 초음파 탐상기 설정 게이트 범위(횡파)는 10 ~ 250 mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
