초음파비파괴검사기사 필기 기출문제복원 (2022-03-05)

초음파비파괴검사기사 2022-03-05 필기 기출문제 해설

이 페이지는 초음파비파괴검사기사 2022-03-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

초음파비파괴검사기사
(2022-03-05 기출문제)

목록

1과목: 비파괴검사 개론

1. 방사선투과검사와 초음파탐상검사의 일반적인 특징에 대해 기술한 것으로 옳은 것은?

  1. 방사선투과검사에서는 검출된 결함의 유해도에 따라 등급으로 분류하고 있다.
  2. 강판의 라미네이션을 검출하는데 적합한 방법은 방사선투과검사이다.
  3. 조대한 입자의 판의 검사는 초음파탐상검사가 더 유리하다.
  4. 판면에 평행으로 내재하는 균열을 검출하는데 적합한 방법은 방사선투과검사이다.
(정답률: 68%)
  • 방사선투과검사는 KS B 0845 표준에 따라 검출된 결함의 유해도에 따라 등급으로 분류하여 관리합니다.

    오답 노트
    강판의 라미네이션 및 판면에 평행한 균열 검출: 방사선투과검사보다 초음파탐상검사가 훨씬 적합함
    조대한 입자의 판 검사: 초음파탐상검사는 결정입자가 조대할 경우 산란이 심해 부적합함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 자분탐상시험과 비교한 침투탐상시험의 장점은?

  1. 자분탐상시험에 비하여 표면하의 결함검출이 용이하다.
  2. 자분탐상시험에 비하여 자성체의 탐상에 신뢰도가 높다.
  3. 자분탐상시험에 비하여 표면의 원형결함 검출 감도가 높다.
  4. 자분탐상시험에 비하여 시간이 경과해도 지시모양의 변화가 없다.
(정답률: 64%)
  • 침투탐상시험은 액체의 모세관 현상을 이용하여 표면의 개구 결함에 침투시키므로, 자분탐상시험보다 표면의 원형 결함을 검출하는 감도가 더 높습니다.

    오답 노트
    표면하 결함: 자분탐상시험이 더 유리함
    자성체 탐상: 자분탐상시험의 신뢰도가 더 높음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 방사선투과검사를 할 때 투과도계는 원칙적으로 어디에 위치해야 하는가?

  1. 시험체의 선원측에 위치
  2. 시험체의 필름측에 위치
  3. 시험자와 선원측 사이에 위치
  4. 필름 뒤에 위치
(정답률: 62%)
  • 투과도계는 방사선투과사진의 상질을 결정하며 시험체의 투과두께를 기준으로 선정합니다. 촬영 시에는 방사선이 시험체를 투과하기 전의 상태를 반영해야 하므로 시험체의 선원측에 놓는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 비파괴검사 방법에 따른 적용법이 잘못된 것은?

  1. 방사선투과검사 : 용접부내 기공 검출
  2. 초음파탐상검사 : 강판의 라미네이션 검출
  3. 와전류탐상시험 : 선재의 표면결함을 고속으로 검출
  4. 자분탐상시험 : 오스테나이트계 스테인리스강의 표면 균열 검출
(정답률: 76%)
  • 자분탐상시험은 강자성체에만 적용 가능한 방법입니다. 오스테나이트계 스테인리스강은 비자성체이므로 자분탐상시험을 적용할 수 없으며, 침투탐상시험이 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 이상기체의 설명으로 틀린 것은?

  1. 공기는 이상기체이다.
  2. 샤를의 법칙을 만족한다.
  3. 아보가드로의 법칙을 만족한다.
  4. 분자의 충돌은 완전탄성체로 이루어진다.
(정답률: 63%)
  • 이상기체는 분자 간 상호작용이 없고 완전탄성충돌을 하는 가상의 기체 모델로, 샤를의 법칙, 보일의 법칙, 아보가드로의 법칙을 모두 만족합니다. 하지만 이는 이론적인 모델일 뿐이며, 실제 존재하는 공기는 이상기체가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 강의 경화능을 알아보기 위한 시험법으로 가장 적절한 것은?

  1. 압축시험
  2. 조미니시험
  3. 크리프시험
  4. 설퍼프린트시험
(정답률: 55%)
  • 조미니시험은 샘플의 한쪽 끝을 고온에서 냉각수로 급냉시킨 후, 길이에 따른 경도 분포를 측정하여 강철의 경화 능력을 평가하는 대표적인 시험법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 분말야금의 특징에 대한 설명으로 옳은 것은?

  1. 절삭공정을 생략할 수 있다.
  2. 다공질 재료를 제조하기 어렵다.
  3. 단일 성분의 금속만 제조 가능하다.
  4. 소결을 일으키기 위해서는 용융점 이상의 온도가 필요하다.
(정답률: 57%)
  • 분말야금은 금속 분말을 성형한 후 소결하여 제품을 만드는 공법으로, 정밀한 치수로 성형이 가능하여 후공정인 절삭공정을 생략하거나 최소화할 수 있는 것이 큰 특징입니다.

    오답 노트
    다공질 재료 제조: 분말야금의 주요 장점 중 하나임
    단일 성분: 합금 및 복합 재료 제조 가능
    소결 온도: 용융점 이하의 온도에서 수행함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 고속도공구강에 대한 설명으로 틀린 것은?

  1. 대표적인 표준 조성으로는 18%W-4%Cr-1%V이다.
  2. 합금 성분인 W은 C와 결합하여 탄화물을 형성하고 생성된 탄화물은 마모성을 향상시킨다.
  3. 내산화성과 경도를 높이기 위하여 Cr을 첨가한다.
  4. 고속도공구강은 고합금강이며 고속절삭에 사용한다.
(정답률: 66%)
  • 텅스텐(W)과 탄소(C)가 결합하여 형성된 탄화물은 마찰에 견디는 성질인 내마모성을 향상시키는 역할을 합니다. 따라서 마모성(닳아 없어지는 성질) 자체가 향상된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 스테인리스강의 주요 성분으로 옳은 것은?

  1. Fe-P-Mn
  2. Fe-S-Se
  3. Fe-Si-Pb
  4. Fe-Cr-Ni
(정답률: 70%)
  • 스테인리스강은 철(Fe)에 크롬(Cr)과 니켈(Ni)을 주요 합금 원소로 첨가하여 내식성과 내열성을 높인 합금강입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. Al-Mg계 합금 중 바닷물과 알칼리성에 대한 내식성이 뛰어난 소재는?

  1. 라우탈
  2. 인코넬
  3. 하이드로날륨
  4. Lo-Ex 합금
(정답률: 56%)
  • Al-Mg계 합금인 하이드로날륨은 바닷물(해수) 및 알칼리성 환경에서 매우 뛰어난 내식성을 나타내는 대표적인 소재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 강에서 고온취성의 직접적인 원인이 되는 것은?

  1. FeO
  2. FeS
  3. MnO
  4. Fe3P
(정답률: 58%)
  • 강의 취성 원인은 불순물 원소에 의해 결정됩니다. 황(S) 성분이 포함된 FeS는 고온취성의 직접적인 원인이 됩니다.

    오답 노트
    Fe$_{3}$P: 상온취성의 원인
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 니켈의 비중과 용융점(℃)으로 옳은 것은?

  1. 비중 : 2.7, 용융점 : 670℃
  2. 비중 : 4.5, 용융점 : 780℃
  3. 비중 : 6.8, 용융점 : 1020℃
  4. 비중 : 6.9, 용융점 : 1455℃
(정답률: 51%)
  • 니켈(Ni)의 물리적 성질에 대한 데이터 값으로, 비중은 $6.9$이며 용융점은 $1455\text{℃}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 고강도 알루미늄 합금이 아닌 것은?

  1. Al-Cu-Mg계 합금
  2. Al-Zn-Mg계 합금
  3. Al-Fe-S-Pb계 합금
  4. Al-Cu-Ni-Mg계 합금
(정답률: 67%)
  • Al-Fe-S-Pb계 합금은 구성 원소가 잘못 표기되었으며, 실제로는 Al-Fe-Si계 합금에 해당합니다. 이 합금은 고강도 특성보다는 주조 성질과 내식성을 중시하는 소재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. Cu-Zn 2원계 상태도에서 발견되는 α상의 격자구조는?

  1. 면심입방격자
  2. 조밀육방격자
  3. 체심입방격자
  4. 사방조밀격자
(정답률: 58%)
  • Cu-Zn 2원계 상태도에서 $\alpha$상은 구리(Cu)의 결정 구조를 유지하며, 이는 면심입방격자(FCC) 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 단면 수축율이 10%이고 원단면적이 20mm2인 시편을 최대 하중 20kN로 인장하였을 때, 파단직전의 단면적은?

  1. 10 mm2
  2. 15 mm2
  3. 17 mm2
  4. 18 mm2
(정답률: 56%)
  • 단면 수축률은 원래 단면적에 대해 파단 시 단면적이 얼마나 줄어들었는지를 나타내는 비율입니다.
    ① [파단 단면적 공식] $A_{f} = A_{0} \times (1 - r)$
    ② [숫자 대입] $A_{f} = 20 \times (1 - 0.1)$
    ③ [최종 결과] $A_{f} = 18$
    따라서 파단 직전의 단면적은 $18\text{ mm}^{2}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 용접변형에 영향을 미치는 인자 중 용접 열에 관계되는 인자와 거리가 가장 먼 것은?

  1. 용접전류
  2. 용접속도
  3. 가용접의 크기와 피치
  4. 용접봉의 종류와 크기
(정답률: 65%)
  • 용접 열에 영향을 주는 인자는 입열량과 직접적으로 관련된 전류, 속도, 용접봉의 특성 등입니다. 반면 가용접의 크기와 피치는 열량보다는 용접물의 구속 상태나 고정 방식에 영향을 미치는 인자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 용접의 종류 중 압접에 속하는 것은?

  1. 테르밋 용접
  2. 초음파 용접
  3. 가스텅스텐 아크 용접
  4. 일렉트로 슬래그 용접
(정답률: 55%)
  • 초음파 용접은 고주파 진동과 압력을 가하여 접합하는 대표적인 압접 방식입니다.

    오답 노트
    테르밋 용접: 화학 반응열을 이용한 융접
    가스텅스텐 아크 용접: 아크열을 이용한 융접
    일렉트로 슬래그 용접: 전기 저항열을 이용한 융접
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 아크용접에서 아크를 끊는 순간에 생기며, 용융 풀(pool)의 응고 수축에 의한 오목형상으로 편석이 생기기 쉬운 곳을 의미하는 용어는?

  1. 엔드탭
  2. 크레이터
  3. 비드 시점
  4. 스카핑
(정답률: 73%)
  • 아크 용접 종료 시 아크를 끊는 순간, 용융 금속이 응고 수축하면서 오목한 형상이 만들어지며 편석이 발생하기 쉬운 부위를 크레이터라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 용접기의 아크 발생 시간이 7분, 아크 발생 정지 시간이 3분일 경우 용접기의 사용률은 몇 % 인가?

  1. 30
  2. 50
  3. 70
  4. 100
(정답률: 74%)
  • 용접기의 사용률은 전체 시간(아크 발생 시간 + 정지 시간) 대비 실제 아크가 발생한 시간의 비율로 계산합니다.
    ① [사용률 공식] $U = \frac{t}{t + T}$
    ② [숫자 대입] $U = \frac{7}{7 + 3}$
    ③ [최종 결과] $U = 0.7$
    따라서 사용률은 $70\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 용접 중 일명, 잠호 용접이라고도 하며, 용접선의 전방에 입상의 플럭스를 미리 산포하고, 그 속에 용접와이어를 자동으로 송급하여 와이어 선단과 모재 사이에 아크를 발생시켜 아크열로 용접하는 것은?

  1. 가스텅스텐 아크 용접
  2. 서브머지드 아크 용접
  3. 플럭스 코어드 아크 용접
  4. 일렉트로 가스 아크 용접
(정답률: 67%)
  • 서브머지드 아크 용접은 입상 플럭스 속에 아크가 잠겨 있어 외부에서 보이지 않으므로 잠호 용접이라고도 하며, 자동 송급 방식으로 효율이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사 원리

21. 초음파탐상시험의 탐상방법에 대해 설명한 것으로 옳은 것은?

  1. 동일크기의 결함이 있는 경우 초음파탐상시험에 의해서 가장 높은 결함에코가 검출되는 것은 초음파의 진행방향에 평행한 균열이다.
  2. 경사각탐상에서 전후주사는 용접선에 대해 수직방향으로 탐촉자를 주사하는 것이다.
  3. 경사각탐상시험에서는 주로 종파를 사용한다.
  4. 수직탐상시험에서는 주로 횡파를 사용한다.
(정답률: 56%)
  • 경사각탐상에서 전후주사는 탐촉자를 용접선에 대해 수직 방향으로 이동시키며 결함을 찾는 방법입니다.

    오답 노트
    초음파의 진행방향에 평행한 균열: 에코 검출이 매우 어려움
    경사각탐상시험: 주로 횡파를 사용함
    수직탐상시험: 주로 종파를 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 동일한 두께의 2개 강판을 수직 탐상하였다. 하나는 저면반사가 많이 나타났지만 다른 하나는 몇 회만 나타났다. 다음 중 저면 에코가 적게 나타난 재료로 옳은 것은?

  1. 음속이 빠른 재료
  2. 결정립이 작은 재료
  3. 감쇠가 큰 재료
  4. 라미네이션이 있는 재료
(정답률: 63%)
  • 감쇠가 큰 재료는 초음파가 매질을 통과하면서 에너지가 빠르게 흡수되거나 산란되어, 저면에서 반사되어 돌아오는 에코의 강도가 약해지거나 횟수가 적게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 음파가 두 매질의 계면에 경사지게 입사할 때 입사각과 같은 것은?

  1. 굴절각
  2. 반사각
  3. 회절각
  4. 임계각
(정답률: 61%)
  • 반사 법칙에 의해 음파가 매질의 계면에 입사할 때, 입사각과 반사각은 항상 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 초음파탐상시험의 접촉매질에 대한 설명으로 가장 거리가 먼 것은?

  1. 글리세린은 음향임피던스가 크므로 전달 특성이 좋다.
  2. 물은 표면이 거친 제품 탐상의 접촉매질로 적합하다.
  3. 페이스트는 경사면에서의 접촉매질로 적합하다.
  4. 그리스를 접촉매질로 사용할 수 있다.
(정답률: 68%)
  • 접촉매질은 탐촉자와 시험체 사이의 공기를 제거하여 초음파 전달을 돕는 역할을 합니다. 물은 점도가 매우 낮아 표면이 거친 제품에서는 쉽게 흘러내려 접촉 상태를 유지하기 어렵기 때문에 적합하지 않습니다.

    오답 노트
    글리세린: 음향임피던스가 커서 전달 특성이 우수함
    페이스트: 점도가 높아 경사면 접촉에 유리함
    그리스: 일반적인 접촉매질로 사용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 탄소강(음향 임피던스 Z1)에 스테인리스강(음향임피던스 Z2)이 클래딩되어 있다. 탄소강 측에서 2MHz로 수직탐상하였을 때 경계면에서의 음압 반사율은?

(정답률: 61%)
  • 두 매질의 경계면에서 수직으로 입사할 때, 음향 임피던스 차이에 의해 발생하는 음압 반사율을 구하는 문제입니다.
    ① [기본 공식]
    $$\text{반사율} = \frac{Z_2 - Z_1}{Z_1 + Z_2}$$
    ② [숫자 대입]
    $$\text{반사율} = \frac{Z_2 - Z_1}{Z_1 + Z_2}$$
    ③ [최종 결과]
    $$\frac{Z_2 - Z_1}{Z_1 + Z_2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전자 음향 탐촉자(EMAT)와 관련된 설명으로 옳은 것은?

  1. 전자 음향 탐촉자는 전자적으로 금속표면에 발생된 와전류와 자계와의 사이에서 일어나는 상호작용으로 초음파를 송수신한다.
  2. 전자 음향 탐촉자는 접촉매질이 필요 없으며 상온 또는 극저온의 시험체는 탐상이 가능하나 고온시험체는 탐상할 수 없다.
  3. 전자 음향 탐촉자는 RF(Radio Frequency)전류가 흐르는 코일 위에 압전재료를 놓아 초음파를 발생시키며 시험체와 탐촉자 간의 접촉이 필요없다.
  4. 전자 음향 탐촉자는 탐촉자와 시험체 사이의 간격을 적절히 조정함으로써 횡파, 종파 및 표면파를 발생시킬 수 있다.
(정답률: 47%)
  • 전자 음향 탐촉자(EMAT)는 금속 표면에 유도된 와전류와 외부 자계의 상호작용(로런츠 힘)을 통해 접촉 매질 없이 초음파를 직접 발생시키고 수신하는 원리를 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 탐상기의 성능에 대한 설명 중 입력신호에 대한 출력신호의 관계가 어느 정도 비례관계가 있는가를 나타내는 것은?

  1. 시간축직선성
  2. 증폭직선성
  3. 수신기의 주파수특성
  4. 분해능
(정답률: 54%)
  • 증폭직선성은 입력신호의 크기 변화에 대해 출력신호가 얼마나 일정한 비례 관계로 나타나는지를 나타내는 성능 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 초음파 탐촉자의 성능점검 항목이 아닌 것은?

  1. 접근 한계 길이
  2. 불감대
  3. 치우침각(편각)
  4. 분해능
(정답률: 40%)
  • 초음파 탐촉자의 성능점검 항목에는 접근 한계 길이, 불감대, 입사점, 치우침각(편심각) 등이 포함됩니다.

    오답 노트
    분해능: 탐촉자 자체가 아닌 탐상기 시스템의 성능 지표에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 음향임피던스가 다른 두 재질사이의 계면에 입사한 음파의 음향 진행각이 바뀌는 것을 무엇이라 하는가?

  1. 회절
  2. 간섭
  3. 굽힘
  4. 굴절
(정답률: 71%)
  • 음향임피던스가 서로 다른 두 매질의 경계면에서 음파의 진행 방향(각도)이 꺾이는 현상을 굴절이라고 합니다.

    오답 노트
    회절: 장애물 뒤로 파동이 퍼지는 현상
    간섭: 두 파동이 겹쳐 강화되거나 상쇄되는 현상
    굽힘: 임피던스 차이에 의한 각도 변화를 정의하는 정확한 용어가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 초음파탐상시험에서 투과법에 대한 설명으로 틀린 것은?

  1. 투과법은 2개의 송수신 탐촉자를 이용하여 수직탐상만 적용한다.
  2. 시험체 내의 결함에 의한 산란 등의 원인에 의해 초음파가 감쇠하는 정도에 따라 결함크기를 아는 방법이다.
  3. 결함이나 시험체의 조직에 의한 초음파의 감쇠로부터 판단하는 것이다.
  4. 시험체의 다른 표면에서 초음파를 송수신하는 경우가 많다.
(정답률: 57%)
  • 투과법은 송신측과 수신측에 각각 탐촉자를 배치하여 초음파의 감쇠 정도를 측정하는 방법입니다. 수직탐상뿐만 아니라 경사각 탐상 등 다양한 방식으로 적용이 가능하므로 수직탐상만 적용한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 어떤 파의 주파수가 5MHz 일 때 이것의 주기는?

  1. 5μsec
  2. 1/5 μsec
  3. 1 μsec
  4. 6 μsec
(정답률: 60%)
  • 주기는 주파수의 역수로 계산하며, 주파수가 $f$일 때 주기 $T$의 관계식을 이용합니다.
    ① [기본 공식] $T = \frac{1}{f}$
    ② [숫자 대입] $T = \frac{1}{5 \times 10^{6}}$
    ③ [최종 결과] $T = 0.2 \mu sec = \frac{1}{5} \mu sec$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 오스테나이트 스테인리스강 용접부의 초음파탐상검사 시 에코식별을 용이하게 하기 위한 탐촉자로 가장 거리가 먼 것은?

  1. 분할형 경사각탐촉자
  2. 고주파수 경사각탐촉자
  3. 고분해능탐촉자
  4. 점집속사각탐촉자
(정답률: 40%)
  • 오스테나이트 스테인리스강은 결정립이 조대하여 초음파 산란이 심하므로, 이를 극복하기 위해 분할형, 고분해능, 점집속 탐촉자 등을 사용하여 에코 식별력을 높입니다. 반면 고주파수 경사각탐촉자는 주파수가 높을수록 산란과 감쇠가 더 심해져 오스테나이트강의 내부 탐상에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 초음파탐상시험을 할 때 결함에서 반사된 에너지의 의존을 가장 잘 설명한 것은?

  1. 결함의 크기, 방향에만 의존한다.
  2. 결함의 방향, 종류에만 의존한다.
  3. 결함의 크기, 종류에만 의존한다.
  4. 결함의 크기, 방향, 종류에 의존한다.
(정답률: 65%)
  • 결함에서 반사되어 돌아오는 초음파 에너지의 양은 결함의 면적이 클수록(크기), 빔과 수직일수록(방향), 그리고 반사 계수가 높은 재질일수록(종류) 강해지므로 이 세 가지 요소 모두에 의존합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 탐촉자와 탐촉자 케이블을 연결하는 컨넥터로 쓰이지 않는 것은?

  1. Lemo Type Connector
  2. VHF Type Connector
  3. UHF Type Connector
  4. Microdot Type Connector
(정답률: 50%)
  • 탐촉자 연결에는 Lemo, UHF, Microdot 타입의 커넥터가 주로 사용됩니다.

    오답 노트
    VHF Type Connector: 주로 무선 주파수(RF) 애플리케이션에 사용되는 규격으로 탐촉자 연결용으로는 쓰이지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 수직탐상에서 결함이 근거리 음장 내에 있는 경우, 결함의 최대 에코높이가 얻어진 위치는 결함이 빔 중심에 위치하지 않는 경우도 있다. 이 경우의 대책으로 옳은 것은?

  1. 주파수를 높여 원거리음장에 있도록 한다.
  2. 진동자의 직경을 작은 것으로 하여 원거리음장에 있도록 한다.
  3. 진동자의 직경을 큰 것으로 하여 원거리음장에 있도록 한다.
  4. 근거리음장에서의 탐상은 정확히 검출할 수 있으므로 빔중심에 위치하지 않는 경우는 없다.
(정답률: 53%)
  • 근거리 음장 내에서는 빔의 복잡한 거동으로 인해 결함의 최대 에코 높이가 빔 중심에서 벗어날 수 있습니다. 이를 해결하기 위해 진동자의 직경을 작게 하여 근거리 음장의 길이를 줄임으로써, 결함이 원거리 음장에 위치하도록 유도해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 진동자에 있어 진동자의 진동 횟수를 감소시켜 분해능을 향상시키기 위한 것은?

  1. 압전재
  2. 댐핑재
  3. 가속재
  4. 전극재
(정답률: 71%)
  • 진동자의 진동 횟수를 억제하여 펄스 폭을 짧게 만들면 분해능이 향상됩니다. 이렇게 진동을 빠르게 감쇠시키는 역할을 하는 재료가 댐핑재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 수정진동자에서 Z와 Y축에 평행하고 X축에 수직인 면을 갖는 결정체를 무엇이라 하는가?

  1. Y-cut
  2. X-cut
  3. Z-cut
  4. XY-cut
(정답률: 68%)
  • 수정진동자의 컷(Cut) 방식은 결정의 절단면에 따라 결정됩니다. X축에 수직인 면을 갖도록 절단한 결정체는 X-cut이라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 강으로부터 납으로 음이 진행할 때의 음향투과율은 얼마인가? (단, 강의 음향임피던스 : 4.5×107 kg/m2s, 납의 음향임피던스 : 2.5×107 kg/m2s 이다.)

  1. 29%
  2. 92%
  3. 71%
  4. 50%
(정답률: 46%)
  • 두 매질의 음향 임피던스 차이에 따른 음향투과율 공식을 사용하여 계산합니다.
    ① [기본 공식] $T = \frac{4 Z_1 Z_2}{(Z_1 + Z_2)^2}$ 또는 단순 투과계수 $\frac{2 Z_2}{Z_1 + Z_2}$ (주어진 해설 기준)
    ② [숫자 대입] $T = \frac{2 \times 2.5 \times 10^7}{4.5 \times 10^7 + 2.5 \times 10^7}$
    ③ [최종 결과] $T = 0.71 = 71\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 아크릴에서 철강으로 종파가 굴절될 때 종파의 임계각은? (단, 아크릴 음파속도 = 2300m/s, 강의 음파속도 = 6000m/s 이다.)

  1. 22.5°
  2. 17.80°
  3. 220°
  4. 23.90°
(정답률: 58%)
  • 두 매질의 음속 차이에 의한 굴절 법칙(스넬의 법칙)을 이용하여 임계각을 구합니다.
    ① [기본 공식] $\theta_c = \arcsin(\frac{V_1}{V_2})$
    ② [숫자 대입] $\theta_c = \arcsin(\frac{2300}{6000})$
    ③ [최종 결과] $\theta_c = 22.5^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 초음파탐상시험의 분산각에 대한 설명으로 틀린 것은?

  1. 파장이 감소하면 빔 분산각도 감소한다.
  2. 진동자의 직경이 감소하면 빔 분산각도 감소한다.
  3. 주파수가 증가하면 빔 분산각도 감소한다.
  4. 속도가 증가하면 빔 분산각도 커진다.
(정답률: 43%)
  • 빔 분산각은 진동자의 직경에 반비례합니다. 따라서 진동자의 직경이 감소하면 빔 분산각은 오히려 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상검사 시험

41. 펄스 반복주파수에 대한 설명 중 틀린 것은?

  1. 펄스 반복주파수가 높을 경우 고스트 에코(ghost echo)가 발생하기 쉽다.
  2. 펄스 반복주파수가 낮을 경우 빠른 주사속도의 탐상에서 결함을 빠뜨리기 쉽다.
  3. 펄스 반복주파수가 낮을 경우 저면에코의 높이가 낮게 나타난다.
  4. 펄스 반복주파수가 높을 경우 브라운관의 에코가 밝게 나타난다.
(정답률: 35%)
  • 펄스 반복주파수(PRF)와 저면에코의 높이는 직접적인 상관관계가 없습니다. 저면에코의 높이는 음파의 세기, 매질의 음향 임피던스 차이, 탐촉자의 성능 등에 의해 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 판재를 경사각 탐상할 때 불연속의 위치를 알아내기 위하여 알아야 되는 요소는? (단, 초음파의 진행거리는 알고 있다.)

  1. 판재의 두께와 탐촉자의 굴절각을 알아야 한다.
  2. 판재의 두께와 탐촉자의 웨지(Wedge)내 음향 속도를 알아야 한다.
  3. 탐촉자의 웨지(Wedge)와 판재의 음향속도를 알아야 한다.
  4. 탐촉자의 입사각과 판재의 음향속도를 알아야 한다.
(정답률: 54%)
  • 경사각 탐상 시 초음파의 진행거리(빔 경로)를 알고 있을 때, 불연속부의 정확한 위치(깊이 및 수평 거리)를 산출하기 위해서는 판재의 두께와 탐촉자의 굴절각 정보가 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 알루미늄 용접부를 펄스반사법을 이용하여 경사각탐상을 할 때 측정범위를 조정하기 위하여 STB-A7963(Miniature Block) 표준시험편을 사용했다. 초음파 빔의 방향이 곡률반경 25mm 쪽 곡면을 향하였을 때 나타나는 에코로 틀린 것은?

  1. 25mm 위치의 에코
  2. 65mm 위치의 에코
  3. 100mm 위치의 에코
  4. 175mm 위치의 에코
(정답률: 58%)
  • STB-A7963 표준시험편의 곡률반경 $25\text{mm}$ 쪽 곡면을 향해 빔을 조사했을 때 나타나는 표준 에코 위치는 $25\text{mm}$, $100\text{mm}$, $175\text{mm}$입니다. 따라서 $65\text{mm}$ 위치의 에코는 해당 조건에서 나타나지 않는 잘못된 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 초음파 탐상기의 CRT스크린에 표시하는 방법 중 시험재의 측면도를 볼 수 있으며 결함깊이를 정확히 단번에 볼 수 있는 방법은?

  1. A scan 법
  2. B scan 법
  3. C scan 법
  4. P scan 법
(정답률: 54%)
  • B scan 법은 탐촉자를 스캔하며 얻은 A scan의 최대 진폭을 거리(깊이) 축에 따라 배열하여 표시하므로, 시험재의 단면(측면도)을 통해 결함의 깊이와 위치를 한눈에 파악할 수 있는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 공기 중에 있는 얇은 판을 따라서 먼 거리까지 전파하여 장거리 탐상이 가능하게 하는 파는?

  1. 레일리파
  2. 램파
  3. 크리핑파
  4. SV파
(정답률: 53%)
  • 램파(Lamb wave)는 판재와 같이 두께가 얇은 재료에서 표면과 바닥면 사이를 반사하며 전파되는 파동으로, 감쇠가 적어 장거리 탐상에 매우 유리합니다.

    오답 노트
    크리핑파: 자유표면을 따라 전파되나 감쇠가 심해 탐상 범위가 짧음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 초음파탐상시험에 의한 결함크기와 측정방법에 대하여 바르게 설명한 것은?

  1. F/BF의 dB값은 그 값이 그대로 결함면적을 나타낸다.
  2. 경사각탐상에서 L선을 넘는 범위의 탐촉자 이동거리를 결함지시 길이로 하는 방법(L선 cut법)은 작은 결함의 치수측정에 적합하다.
  3. DGS선도는 결함이 STB-G와 같은 원형평면 결함이 아니면 적용할 수 없다.
  4. 수직탐상에서 최대 에코높이의 1/2을 넘는 범위의 탐촉자 이동거리를 결함지시길이로 하는 방법(6dB drop 법)은 큰 결함의 치수측정에 적합하다.
(정답률: 54%)
  • 6dB drop 법은 최대 에코 높이의 $1/2$($-6\text{dB}$) 지점을 기준으로 탐촉자를 이동시켜 결함의 길이를 측정하는 방식으로, 분해능보다는 측정 효율이 좋아 큰 결함의 치수를 측정하는 데 적합합니다.

    오답 노트
    L선 cut법: 작은 결함의 정밀 측정에 적합함
    DGS선도: 원형 평면 결함뿐만 아니라 다양한 형태의 결함 추정에 활용 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 아래 그림에 나타낸 STB-A3 시험편의 ㉠위치와 ㉡위치의 측정한 치수(mm)를 순서대로 나타낸 것은?

  1. 30, 40
  2. 45.5, 50
  3. 48, 65.5
  4. 100, 100
(정답률: 61%)
  • STB-A3 표준시험편의 규격상 ㉠위치는 시험편의 두께인 $45.5\text{mm}$를 측정하는 지점이며, ㉡위치는 곡면부의 특정 치수인 $50\text{mm}$를 측정하는 지점입니다. 따라서 측정 치수는 $45.5, 50$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 초음파 현미경법에 해당하지 않는 것은?

  1. SAM
  2. C-SAM
  3. SLAM
  4. T-SAM
(정답률: 41%)
  • 초음파 현미경법에는 소재 내부를 조사하는 C-SAM(C-mode Scanning Acoustic Microscopy)과 레이저를 결합하여 고해상도 이미지를 생성하는 SLAM(Stereoscopic Scanning Laser Acoustic Microscopy) 등이 포함됩니다. T-SAM은 초음파 현미경법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 용접부의 검사에서 경사평행주사 또는 용접선상 주사를 하여 최대 에코높이가 나타날 결함은?

  1. 횡 균열
  2. 슬래그 개재
  3. 내부의 용입부족 결함
  4. 개선면의 융합불량 결함
(정답률: 49%)
  • 횡 균열은 용접선에 수직인 방향으로 발생하므로, 용접선과 평행하게 주사하는 경사평행주사 또는 용접선상 주사를 수행했을 때 결함면과 초음파 빔이 수직으로 만나 최대 에코 높이가 나타나게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 펄스반사법 초음파탐상장치를 사용하여 강 용접부를 60°의 경사각 탐촉자로 탐상할 때 용접부 부근에서 에코가 나타났다. 결함의 종류를 추정하는 방법에 관한 설명으로 틀린 것은?

  1. 최대 에코높이를 이용하는 방법으로 탐상하여 에코높이의 변화로 결함종류를 추정한다.
  2. 여러 주사방법으로 탐상하여 에코높이의 변화로 결함종류를 추정한다.
  3. 탐상기에 나타난 에코의 파형모양으로 결함종류를 추정한다.
  4. 경사각 탐상 후 수직 탐촉자를 이용하여 결함모양을 그려서 결함종류를 추정한다.
(정답률: 58%)
  • 용접부 결함 추정은 주로 에코 높이의 변화, 다양한 주사 방법의 적용, 그리고 에코의 파형 모양 분석을 통해 이루어집니다. 경사각 탐상 후 수직 탐촉자로 결함 모양을 그려서 추정하는 방식은 일반적인 결함 종류 추정 방법으로 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 초음파탐상시험 방법에 속하지 않는 것은?

  1. 흡수법
  2. 공진법
  3. 투과법
  4. 펄스 반사법
(정답률: 68%)
  • 초음파탐상시험은 초음파의 전파 특성을 이용하며, 대표적으로 펄스 반사법, 투과법, 공진법 등이 있습니다. 흡수법은 초음파 탐상의 일반적인 시험 방법 분류에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 수침 초음파탐상에서 적정 물거리(탐촉자-시편간 거리)를 결정하기 위한 일반적인 방법은? (단, 시편은 알루미늄이다.)

  1. 물거리를 시편 두께와 동일하도록 한다.
  2. 물거리를 시편 두께의 1/2이 되도록 한다.
  3. 물거리를 시편 두께의 1/4값에 1/4인치를 더한 값이 되도록 한다.
  4. 물거리를 시편 두께에 1/4인치를 더한 값이 되도록 한다.
(정답률: 41%)
  • 수침 초음파탐상에서 알루미늄 시편을 사용할 때, 초음파 빔이 적절히 집속되어 최적의 분해능을 얻기 위한 일반적인 물거리 결정 공식은 물거리를 시편 두께의 1/4값에 1/4인치를 더한 값으로 설정하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. STB-G 표준시험편의 주된 용도가 아닌 것은?

  1. 수직 탐상의 감도조정
  2. 수직 탐상 결과의 판정
  3. 탐상기의 증폭직진성의 체크
  4. 수직 탐촉자의 거리 진폭 특성 체크
(정답률: 57%)
  • STB-G 표준시험편은 수직 탐상 시 장비의 성능을 점검하고 감도를 조정하기 위해 사용되는 보정용 시험편입니다. 따라서 수직 탐상의 감도조정, 증폭직진성 체크, 거리 진폭 특성 체크에는 사용되지만, 실제 제품의 결함 여부를 결정하는 수직 탐상 결과의 판정 용도로는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

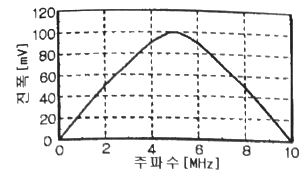

54. 주파수에 대한 응답곡선이 그림과 같을 때 탐촉자의 밴드 폭(band width)은 약 얼마인가? (단, 밴드 폭은 진폭의 70% 이상인 주파수 영역을 나타낸다.)

  1. 1 MHz
  2. 4 MHz
  3. 7 MHz
  4. 10 MHz
(정답률: 62%)
  • 밴드 폭은 최대 진폭의 70% 이상이 되는 주파수 구간의 너비를 의미합니다.
    ① [기본 공식]
    $$\text{Band Width} = f_{high} - f_{low}$$
    ② [숫자 대입]
    최대 진폭이 $100\text{mV}$이므로 70%인 $70\text{mV}$ 지점의 주파수를 그래프에서 찾으면 $f_{low} \approx 3\text{MHz}$, $f_{high} \approx 7\text{MHz}$ 입니다.
    $$\text{Band Width} = 7 - 3$$
    ③ [최종 결과]
    $$\text{Band Width} = 4\text{MHz}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 초음파 탐상기 내의 회로 중 검파정류회로의 역할은?

  1. 일정한 높이 이상의 잡음을 제거하는 역할을 한다.
  2. 복잡한 파형을 평활히 해주는 역할을 담당하며 과다한 사용 시 분해능 저하의 원인이 된다.
  3. 교류를 직류로 바꾸어 주는 역할로 + 위상을 – 위상으로, - 위상을 + 위상으로 바꾸는 역할을 한다.
  4. 탐상기를 시간적으로 제어하는 역할로 초음파의 송신과 수신이 시간적으로 정확히 발생하도록 제어한다.
(정답률: 49%)
  • 검파정류회로는 수신된 고주파 교류 신호를 처리하기 쉬운 직류 신호로 변환하는 장치입니다. 따라서 교류를 직류로 바꾸어 주며, + 위상을 - 위상으로, - 위상을 + 위상으로 바꾸는 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 용접부를 경사각탐상할 때 수직탐촉자로 경사각탐상할 모재면의 주사범위를 검사하는 주된 이유는?

  1. 탐상면을 깨끗이 하기 위하여
  2. 탐상감도를 교정하기 위하여
  3. 용접부의 결함 유무를 검사하기 위하여
  4. 경사각 음파빔의 진행을 방해할 결함유무를 검사하기 위하여
(정답률: 63%)
  • 경사각 탐상을 수행하기 전 수직탐촉자로 모재면을 먼저 검사하는 이유는, 경사각 음파빔이 진행하는 경로 상에 빔의 진행을 방해하거나 오인식하게 만들 수 있는 표면 결함 등이 있는지 미리 확인하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 공진법으로 시험체의 두께를 측정할 때 기본공진이 일어나는 경우로 옳은 것은?

  1. 시험체 두께가 사용주파수의 1/3 일 때
  2. 시험체 두께가 사용주파수의 1/2 일 때
  3. 시험체 두께가 사용주파수의 1/5 일 때
  4. 시험체 두께가 사용주파수의 2/3 일 때
(정답률: 52%)
  • 공진법에서 기본공진은 시험체 내부에서 초음파가 왕복하며 정지파를 형성할 때 발생하며, 이때 시험체의 두께는 사용 파장의 $1/2$이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 초음파탐상기의 탐상도형의 표시방법에 해당되지 않는 것은?

  1. A-scope
  2. B-scope
  3. C-scope
  4. E-scope
(정답률: 67%)
  • 초음파 탐상기의 표시 방법에는 파형을 보여주는 A-scope, 단면 형상을 보여주는 B-scope, 평면 위치를 보여주는 C-scope가 있으며, E-scope라는 표시 방법은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 탐촉자의 분해능과 감도에 영향을 주는 충진재에 대한 설명으로 옳은 것은?

  1. 탐촉자의 감도를 높이기 위해서는 탐촉자의 진동이 가능한한 빨리 흡음(DAmping)되어야 한다.
  2. 탐촉자의 분해능을 높이기 위해서는 가능한한 흡음이 낮아야 한다.
  3. 흡음재의 음향임피던스가 탐촉자의 재질과 거의 동일할 때 진동자의 흡음이 가장 이상적이 된다.
  4. 흡음재의 음향임피던스가 탐촉자의 재질과 차이가 많을수록 이상적이다.
(정답률: 50%)
  • 탐촉자의 진동을 효과적으로 억제하여 분해능을 높이기 위해서는 흡음재의 음향임피던스가 탐촉자 재질의 음향임피던스와 거의 동일해야 에너지가 효율적으로 전달되어 흡음이 가장 이상적으로 이루어집니다.

    오답 노트
    감도를 높이려면 흡음이 적어야 함 / 분해능을 높이려면 흡음이 잘 되어야 함 / 임피던스 차이가 클수록 반사가 일어나 흡음 효율이 떨어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 분할형 수직 탐촉자를 제작하여 사용하려 한다. 송신과 수신효율이 가장 좋은 것으로 순서대로 묶인 탐촉자는?

  1. 황산리튬, 수정
  2. 수정, 티틴산바륨
  3. 황산나트륨, 티탄산바륨
  4. 티탄산바륨, 황산리튬
(정답률: 54%)
  • 분할형 탐촉자에서 송신 효율이 가장 좋은 압전 재료는 티탄산바륨이며, 수신 감도가 매우 우수한 재료는 황산리튬입니다. 따라서 송신과 수신 효율을 극대화한 조합은 티탄산바륨과 황산리튬의 조합입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 초음파탐상검사 규격

61. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec. V Art.4)에서 사용되는 공칭 주파수가 아닌 것은?

  1. 0.5 MHz
  2. 2 MHz
  3. 3 MHz
  4. 4 MHz
(정답률: 53%)
  • ASME Sec. V Art.4에서 규정하는 초음파 탐상용 공칭 주파수는 일반적으로 2 MHz, 2.25 MHz, 3 MHz, 4 MHz, 5 MHz 등이 사용됩니다.

    오답 노트
    0.5 MHz는 표준 공칭 주파수 범위에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 보일러 및 압력용기에 대한 표준초음파탐상검사(ASME Sec.V Art.23 SA-435)에 따라 2인치 두께를 갖는 강판을 검사할 때, 전체 저면반사의 손실을 일으키는 불연속부의 최대 합격 지름은?

  1. 2.54cm(1인치)
  2. 5.08cm(2인치)
  3. 7.62cm(3인치)
  4. 10.16cm(4인치)
(정답률: 38%)
  • ASME Sec.V Art.23 SA-435 규정에 따라, 전체 저면반사 손실을 일으키는 불연속부의 합격 기준은 3인치 또는 판 두께의 절반 중 더 큰 값의 지름을 가진 원 안에 포함되어야 합니다.
    판 두께가 2인치이므로, 판 두께의 절반인 1인치와 3인치 중 더 큰 값인 3인치가 기준이 됩니다.
    $$3\text{ in} = 7.62\text{ cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 보일러 및 압력용기에 대한 표준 초음파탐상검사(ASME Sec.V Art.12 SA-388)에 따라 저면 반사기법으로 수직 탐상할 때 저면반사 에코 높이의 감소를 일으키는 원인이 아닌 것은?

  1. 불연속의 존재
  2. 두께의 감소
  3. 접촉 불량
  4. 전면과 후면이 평행하지 않음
(정답률: 50%)
  • 저면 반사기법에서 저면 에코 높이가 감소하는 이유는 초음파가 저면에 도달하기 전 불연속부에 의해 반사되거나, 접촉 불량 및 면의 불평행으로 인해 반사파가 수신기로 돌아오지 못하기 때문입니다.

    오답 노트
    두께의 감소는 에코가 돌아오는 시간(위치)을 변화시킬 뿐, 에코 높이 자체를 감소시키는 직접적인 원인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에 따른 에코 높이 기록 방법이 아닌 것은?

  1. 표시기 눈금의 풀 스케일에 대한 백분율(%)
  2. 미리 설정한 기준선 또는 특정 에코 높이와의 비의 데시벨(dB)값
  3. 미리 선정한 '에코 높이를 구분하는 영역'의 부호
  4. 탐상 도형상의 입사점으로부터의 거리(mm)
(정답률: 49%)
  • KS B 0817 통칙에 따른 에코 높이 기록 방법은 풀 스케일에 대한 백분율(%), 기준선 대비 데시벨(dB) 값, 또는 에코 높이 구분 영역의 부호로 기록합니다.

    오답 노트
    탐상 도형상의 입사점으로부터의 거리는 에코의 높이가 아니라 결함의 위치를 나타내는 정보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에 따라 판 두께 50mm인 용접부에 대하여 탠덤탐상을 할 때 탐상하는 면과 방향의 설명으로 틀린 것은?

  1. 맞대기 이음인 경우 한면 양쪽에서 한다.
  2. T이음인 경우에는 한면 한쪽에서 한다.
  3. 맞대기 이음인 경우 양면 양쪽에서 한다.
  4. 각 이음인 경우 한면 한쪽에서 한다.
(정답률: 47%)
  • KS B 0896 탠덤 탐상 기준에 따르면, 탐상 면과 방향은 맞대기 이음의 경우 한면 양쪽에서 수행하며, T이음 및 각 이음의 경우에는 한면 한쪽에서 수행해야 합니다. 따라서 맞대기 이음인 경우 양면 양쪽에서 한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에 의한 평판 이음 용접부의 탐상에서 탐상면, 탐상의 방향 및 방법에 대한 설명 중 틀린 것은?

  1. 판 두께가 90mm인 T이음은 양면 한쪽에서 직사법으로 검사한다.
  2. 판 두께가 110mm인 맞대기이음은 양면 양쪽에서 직사법으로 검사한다.
  3. 판 두께가 100mm인 T이음은 한면 양쪽에서 직사법 및 1회 반사법으로 검사한다.
  4. 판 두께가 50mm인 맞대기이음은 한면 양쪽에서 직사법 및 1회 반사법으로 검사한다.
(정답률: 39%)
  • KS B 0896 규정에 따르면 판 두께가 $100\text{mm}$이상인 T이음 용접부의 경우, 한 면이 아닌 양면 양쪽에서 검사를 수행해야 하므로 한면 양쪽에서 직사법 및 1회 반사법으로 검사한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에서 기본 기호의 설명이 잘못된 것은?

  1. T : 송신펄스
  2. F : 흠집에코
  3. S : 표면에코
  4. W : 바닥면에코
(정답률: 59%)
  • KS B 0817 통칙에 따른 기본 기호의 정의를 확인해야 합니다. W는 바닥면에코가 아니라 단차 에코를 의미합니다.

    오답 노트
    바닥면에코: B 기호를 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 초음파탐상 시험용 표준시험편(KS B 0831)에서 규정하는 STB-A1시험편 제작 시 입사점의 허용도는?

  1. ±0.1mm
  2. ±0.5mm
  3. ±1.0mm
  4. ±1.5mm
(정답률: 42%)
  • KS B 0831 표준시험편 규정에 따르면, STB-A1 시험편 제작 시 입사점의 허용 오차는 $\pm 0.5\text{mm}$로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에 따라 탐촉자를 접촉시키는 부분의 판 두께가 100mm인 맞대기 용접부를 주파수 2MHz, 진동자 치수 20×20mm의 탐촉자를 사용하여 경사각탐상할 때의 불연속부의 지시 길이를 바르게 설명한 것은?

  1. 지시의 길이는 2mm의 단위로 측정
  2. 좌우 주사하여 에코 높이가 M선을 넘는 탐촉자 이동거리
  3. 좌우 주사하여 에코 높이가 H선을 넘는 탐촉자 이동거리
  4. 좌우 주사하여 에코 높이가 최대에코 높이의 1/2(-6dB)을 넘는 탐촉자 이동거리
(정답률: 56%)
  • KS B 0896 규정에 따라 경사각탐상 시 불연속부의 지시 길이는 탐촉자를 좌우로 주사하며 에코 높이가 최대 에코 높이의 $1/2$ (즉, $-6\text{dB}$)를 넘는 구간의 탐촉자 이동 거리로 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 초음파탐상 시험용 표준시험편(KS B 0831)에 따르면 후판, 조강 및 단조품에 대한 초음파탐상검사를 할 때, 탐상감도의 조정, 수직탐촉자의 특성측정 및 탐상기의 종합성능 측정 등의 목적으로 사용되는 표준 시험편은?

  1. STB-A1
  2. STB-A2
  3. STB-A3
  4. STB-G
(정답률: 55%)
  • KS B 0831에 따라 후판, 조강 및 단조품의 초음파탐상검사 시 탐상감도 조정, 수직탐촉자의 특성 측정, 탐상기의 종합성능 측정 등에 사용되는 표준 시험편은 STB-G입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 초음파탐상 시험용 표준시험편(KS B 0831)에서 STB-N1 표준시험편은 어떤 경우에 사용하는가?

  1. 수직탐촉자의 분해능 측정
  2. 경사각탐촉자의 굴절각 측정
  3. 수직탐촉자의 탐상감도 조정
  4. 곡률이 있는 시험재의 탐상 시 경사각탐촉자의 원점 측정
(정답률: 34%)
  • KS B 0831 표준시험편 중 STB-N1은 수직탐촉자를 사용하여 시험재의 내부 결함을 탐지하기 전, 적절한 탐상감도를 설정하고 조정하기 위한 목적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec. V Art.4)에서 평판 용접부의 두께가 1인치일 때 사용할 수 있는 기본교정시험편의 두께는?

  1. 인치
  2. 인치
  3. 2 인치
  4. 인치
(정답률: 45%)
  • ASME Sec. V Art.4 규정에 따르면, 평판 용접부의 두께가 $1\text{인치}$일 때 사용할 수 있는 기본교정시험편의 두께 범위는 $\frac{3}{4}\text{인치}$이상 $1\text{인치}$이하입니다. 따라서 정답은 인치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 다음 불연속부의 등급은? (단, 불연속부 지시 : 판두께 80mm, 주파수 2MHz 사용, 영역 Ⅳ에서 에코 최대높이 지시 평가에 따른 지시 길이가 18mm 이다.)

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 45%)
  • KS B 0896 표준의 페라이트계 강 용접부 평가 기준에 따라, 판두께 $80\text{mm}$ 및 주파수 $2\text{MHz}$ 조건의 영역 $\text{IV}$에서 지시 길이가 $18\text{mm}$인 경우, 해당 불연속부는 2류로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 보일러 및 압력용기의 재료에 대한 초음파탐상검사(ASME Sec.V Art.5)에서 볼트의 수직 초음파탐상검사에서 사용하는 교정시험편이 아닌 것은?

  1. A형
  2. B형
  3. C형
  4. D형
(정답률: 52%)
  • ASME Sec.V Art.5 규정에 따라 볼트의 수직 초음파탐상검사 시 사용하는 교정시험편은 A형, B형, C형으로 구분됩니다. 따라서 D형은 해당 규정에서 정의하는 교정시험편이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 압력용기 제작기준 규격 강제 부록(ASME Code Sec.Ⅷ Div.1 App.12)에 따라 75mm(3인치) 두께를 갖는 맞대기 용접부를 검사한 결과 다음과 같은 흠집이 검출되었을 때 불합격인 지시는?

  1. 기준 레벨(reference level)의 50%에 해당하는 12mm 슬래그
  2. 기준 레벨의 50%에 해당하는 12mm 기공
  3. 기준 레벨의 50%에 해당하는 16mm 슬래그
  4. 기준 레벨의 25%에 해당하는 12mm 융합불량
(정답률: 47%)
  • ASME Code Sec.Ⅷ Div.1 App.12 기준에 따라 융합불량(L.F), 용입부족(I.P), 균열(Crack)과 같은 치명적 결함은 지시 길이와 상관없이 무조건 불합격 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에서 경사가감상의 에코높이 구분선의 작성 시 RB-4 시험편을 사용했을 때 눈금판의 몇 스킵거리 이내의 범위를 그 스킵거리의 에코높이로 하는가?

  1. 1/8 스킵거리
  2. 3/8 스킵거리
  3. 4/8 스킵거리
  4. 5/8 스킵거리
(정답률: 37%)
  • KS B 0896 규격의 경사가감상 에코높이 구분선 작성 시, RB-4 시험편을 사용할 경우 해당 스킵거리의 $\frac{1}{8}$ 스킵거리 이내의 범위를 그 스킵거리의 에코높이로 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 금속재료의 펄스반사법에 따른 초음파탐상 시험방법 통칙(KS B 0817)에 의거 초음파탐상시험을 실시하고 시험의 결과를 평가하는 경우 고려하여야 할 사항에 해당되지 않는 것은?

  1. 흠집의 에코 높이
  2. 흠집의 에코 위치
  3. 흠집의 지시 길이
  4. 흠집의 지시 높이
(정답률: 44%)
  • KS B 0817 통칙에 따라 초음파탐상시험 결과를 평가할 때는 흠집의 에코 높이, 지시 길이, 지시 높이 등을 고려하며, 에코 위치는 평가 고려 사항에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에 따른 초음파탐상기가 갖추어야 할 성능으로 잘못된 것은?

  1. 증폭 직선성은 3%의 범위 내
  2. 시간축의 직선성은 1%의 범위 내
  3. 감도 여유값은 40dB 이상
  4. 탐촉자 케이블의 길이는 3m 이상
(정답률: 65%)
  • KS B 0896 규격에 따르면, 초음파탐상기의 탐촉자 케이블 길이는 $2\text{m}$이내로 유지해야 합니다.

    오답 노트
    탐촉자 케이블의 길이는 3m 이상: $2\text{m}$이내여야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 보일러 및 압력용기에 대한 초음파탐상검사(ASME Sec. V Art.4)에 사용되는 교정시험편은 최소한 어떤 열처리가 행하여진 것을 사용해야 하는가?

  1. 뜨임(tempering)
  2. 풀림(annealing)
  3. 불림(normalizing)
  4. 담금질(quenching)
(정답률: 54%)
  • ASME Sec. V Art.4 규정에 따라 보일러 및 압력용기의 초음파탐상검사에 사용되는 교정시험편은 최소한 뜨임(tempering) 열처리가 행해진 것을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 페라이트계 강 용접부에 대한 초음파탐상검사(KS B 0896)에 따른 대비시험편 RB-4 No.1 표준 구멍의 지름은?

  1. 2.4mm
  2. 3.2mm
  3. 4.8mm
  4. 6.4mm
(정답률: 56%)
  • KS B 0896 표준에 따라 페라이트계 강 용접부의 초음파탐상검사에 사용되는 대비시험편 RB-4 No.1의 표준 구멍 지름은 $2.4\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
